DFI LANParty NFII Ultra — системная плата на базе чипсета NVIDIA nForce2 Ultra 400


Один из представителей плат на этом чипсете с максимально широкими функциональными возможностями и богатейшей комплектацией.

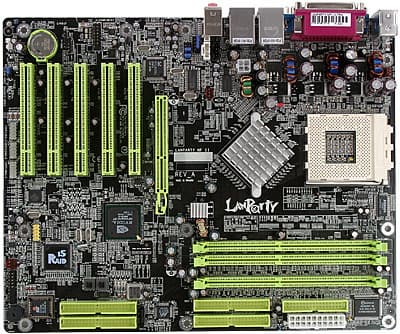

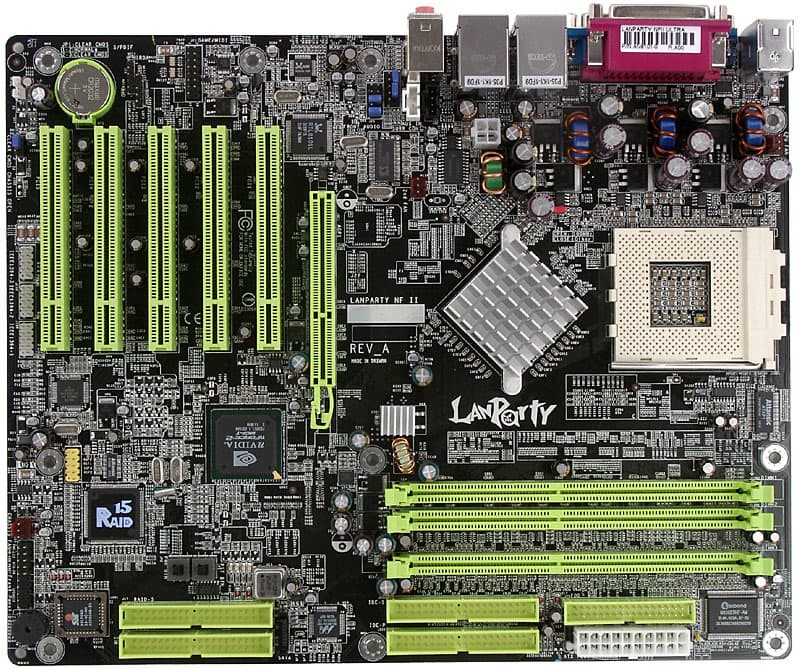

Разводка платы не очень удобна — разъемы IDE RAID расположены позади слотов PCI, а звуковые разъемы — перед ними, также может доставить затруднения скученность разъемов у модулей памяти. Доступ к перемычке может быть затруднен при установке платы в корпус, краткое ее описание приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 и 4 по 1500 мкФ. На плате находятся стабилизаторы напряжения шины AGP (1x1000 мкФ и несколько менее емких) и памяти (5x1000 мкФ).

Разведенные, но не распаянные места под микросхемы и разъемы на плате отсутствуют. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond WT83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3.3, +/-5, +/-12 В, VBAT и +5В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (датчиком в сокете) и платы (встроенным датчиком платы).

Система диагностики на плате

  • Наличие напряжения +5 В Standby индицируется красным светодиодом;
  • Наличие напряжения +2.5 В на слотах памяти индицируется красным светодиодом, расположенным у первого разъема;
  • Индикатор POST-кодов, реализованный с помощью 4 светодиодов;
  • Кнопки включения питания и перезагрузки.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A/Socket 462);
  • 3 разъема под DDR SDRAM DIMM;
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 4 разъема IDE (Parallel ATA) — два «чипсетные» и два от IDE RAID;
  • Разъем для подключения планки с S/PDIF коннекторами;
  • Разъем для подключения планки с Game-портом;
  • Разъем для подключения планки с портами IEEE 1394 (FireWire);
  • Разъем для подключения панели FrontX (см. ниже описание комплектации);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 3 разъема для подключения вентиляторов (2 с возможностью регулировки количества оборотов, один — без).

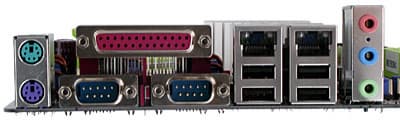

Задняя панель платы

  • Разъемы PS/2 для клавиатуры и мыши;
  • Разъемы LPT-порта и двух COM-портов;
  • 2 разъема USB (2.0) + разъем RJ-45 (Ethernet);
  • Еще 2 разъема USB (2.0) + разъем RJ-45 (Ethernet);
  • 3 аудиоразъема (Line In/Out и Microphone).

Комплект поставки

  • Упаковка: коробка большого размера и яркого дизайна;
  • Документация: руководство пользователя материнской платы (на 5 языках, включая русский), краткое руководство по установке и настройке платы, описание IDE RAID (на английском языке);
  • Кабели: 2 кабеля ATA66/100/133 и кабель для подключения дисковода — все экранированы и убраны в прозрачный салатовый кембрик;
  • Кабель Serial ATA (с переходником питания);
  • Планка на заднюю панель с разъемами SPDIF-In/Out типа Coaxial;
  • Планка на заднюю панель с Game-портом;
  • Планка на заднюю панель с 2 разъемами IEEE1394;
  • 5" панель FrontX с разъемами Mic-In, Speaker-Out, IEEE1394 и 2 портами USB;
  • Ремни для переноски компьютера PC-Transpo;
  • Пакетик с термопастой;
  • Заглушка на заднюю панель компьютера;
  • Дискета с драйверами к IDE RAID;
  • 2 компакт-диска с программным обеспечением:
    • Необходимые для работы платы драйверы;
    • Руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • Award WinFlash 1.54;
    • RadarSync;
    • McAfee VirusScan Online;
    • Winbond Hardware Doctor;
    • Intervideo WinDVD;
    • Intervideo WinRip.

Интегрированные контроллеры

  • Звуковой, на базе южного моста чипсета MCP-T и AC'97-кодека Realtek ALC650, с возможностью подключения аудиосистем 5.1, а также разъемами для подключения фронтальных аудиовыходов и S/PDIF;
  • 2 сетевых, один из них реализован на базе возможностей чипсета, второй — на микросхеме Realtek RTL8101L, оба имеют поддержку 10BaseT/100BaseTX;
  • IDE RAID на базе микросхемы Highpoint HPT372N, с возможностью создания RAID уровней 0, 1, 0+1 и 1.5 по протоколу ATA133;
  • мост IDE-SATA на базе микросхемы Marvel 88i8030-TBC.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, T(RAS), T(RCD), T(RP)
Выбор частоты работы памяти+Auto, By SPD, FSB:DRAM=2:1, 5:3, 3:2, 4:3, 5:4, 6:5, 1:1, 5:6, 4:5, 3:4, 2:3, 3:5, 1:2
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 50, 66-100 МГц, шаг 1-3 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+С шагом 1-2 МГц, 100-300 МГц
Изменение коэффициента умножения процессора+x5—x22
Изменение напряжения ядра процессора+Auto, 1.1-2 В, шаг 0.025 В
Изменение напряжения памяти+Auto, 2.5–2.8 В, шаг 0.1 В
Изменение напряжения чипсета+Auto, 1.6-1.9 В, шаг 0.1 В
Изменение напряжения шины AGP+Auto, 1.5-1.8 В, шаг 0.1 В

Использовалась версия BIOS от 18.07.03, как последняя из доступных на время проведения тестирования.

Результаты тестов:
