Biostar TA790GX A3+ — системная плата на базе чипсета AMD 790GX (Socket AM3)


Компания Biostar выпустила на чипсете AMD 790GX уже много моделей плат, причем достаточно похожих и отличающихся в основном объемом буфера видеопамяти и ее типом. Не можем сказать, является ли такой подход выигрышным (или проще сэкономить на поддержке разветвленной линейки и выпускать по одной-две модели с явно отличающимся дизайном), но для Biostar такой подход характерен. Как и ориентация в первую очередь на бюджетный сегмент. Вот и рассматриваемая модель, хоть и отличается поддержкой памяти DDR3, в остальном адресована пользователям, которым не чужда экономия.

Особенности платы

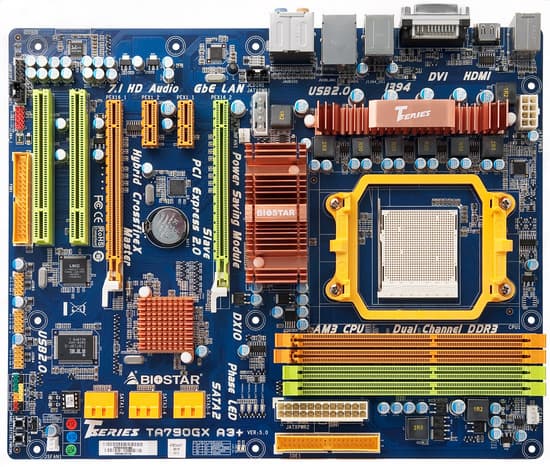

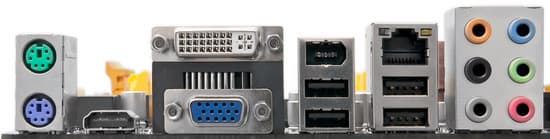

Дизайн платы можно назвать классическим для полноразмерных моделей на чипсете AMD 790GX. Немного непривычно лишь расположение угловых колодок SATA не у самого края платы, а с отступом, но каких-либо отрицательных или положительных следствий из этого не происходит. По комплектации можно посетовать лишь на то, что разработчики не вывели на заднюю панель ни одного разъема S/PDIF Out и позабыли о eSATA, чем, надо полагать не приминут воспользоваться конкуренты, выдвигая периферийную функциональность в качестве преимущества, а Biostar снова придется конкурировать за счет минимальной цены.

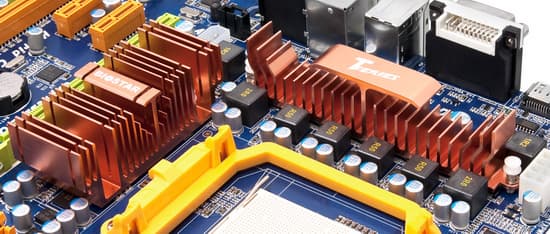

Система охлаждения традиционная, без каких-либо тепловых трубок, и это также намекает на то, что плата ориентирована на средний и ниже средного бюджет. Впрочем, наличие радиатора на полевых транзисторах в цепи стабилизатора напряжения процессора говорит о потенциальной возможности платы продемонстрировать убедительные результаты в разгоне. Которые мы уже привыкли ожидать от плат Biostar, кроме уж совсем усеченных моделей, к которым данная плата не относится. Поскольку, в частности, имеет видеобуфер для интегрированного в чипсет видеоядра, хоть и достаточно забавно видеть микросхему DDR2-1000 (128 МБ, Hynix H5PS1G63EFR-20L) на плате, которая в качестве оперативной памяти использует уже DDR3. По умолчанию частота видеобуфера установлена на 400 МГц (DDR2-800), но пользователь может выбрать в BIOS от 333 до 533 МГц.

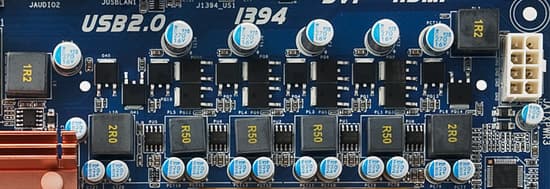

Стабилизатор напряжения питания процессора 5-канальный, в четырех каналах, питающих процессорные ядра, применены по 3 полевых транзистора, в фазе, отвечающей за питание встроенного северного моста процессора, установлены 2 полевых транзистора. В схеме установлены 10 конденсаторов — по 820 мкФ и 5 — по 270 мкФ, все конденсаторы на плате — твердотельные, японского производства. Разумеется, нет никаких сомнений, что такой стабилизатор обеспечит питание процессоров с TDP до 140 Вт включительно.

Комплект поставки не привлекает внимания какими-либо дополнениями. Есть лишь стандартный набор кабелей (впрочем, 4 шлейфа SATA это даже многовато), а на диске также уже привычные средства для перепрошивки CMOS и мониторинга, выдержанные в стиле плат из T-Series.

Функциональность


по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 790GX (северный мост AMD 790GX и южный SB750), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Поддерживаются только процессоры, выпущенные для разъема Socket AM3, в качестве оперативной памяти может быть установлено до 16 ГБ DDR3-1066/1333/1600. Для подключения накопителей установлено 6 внутренних портов SATA/300, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5. Также, как и на всех платах на современных чипсетах под AMD-платформу, имеется чипсетный канал IDE с поддержкой 2 накопителей PATA/133. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek  ALC888);
  • сетевой контроллер (Realtek RTL8111, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (LSI FW3227, интерфейс PCI) с поддержкой 2 портов IEEE 1394a 100/200/400 Mбит/с (1 установлен на задней панели и 1 внутренний);
  • cистемный мониторинг (ITE IT8718F-S), поддерживается режим автоматического управления частотой вращения процессорного и системного кулера. Для процессорного вентилятора предусмотрена возможность влиять на стандартный алгоритм заданием приоритета Qiuet или Performance, если же работа автоматики в этих режимах вам не понравится, имеется возможность самостоятельно задать соответствующие граничные значения:
    • Fan Ctrl Off — при снижении температуры ниже установленного в данном пункте значения происходит остановка вентилятора (или выбор минимальной частоты вращения, определяемой в пункте Fan Ctrl Start value);
    • Fan Ctrl On — при подъеме температуры выше установленного в данном пункте значения, происходит запуск вентилятора и начинается плавное регулирование частоты вращения по мере подъема температуры (иными словами, можно установить разные значения для запуска и остановки, чтобы избежать частых включений и остановок вентилятора);
    • Fan Ctrl Start value — относительная величина, определяющая пороговое напряжение (максимальное напряжение соответствует 128 единицам в этом пункте), необходимое для запуска вентилятора. В зависимости от модели вентилятора, для раскручивания может требоваться разное начальное напряжение, а определить при каком значении данного параметра стартует ваш вентилятор помогает, имеющийся в BIOS, режим автоматической калибровки;
    • Fan Ctrl Sensitive — относительная величина, определяющая величину приращения оборотов на 1 градус изменения температуры, определить оптимальную также помогает автоматическая калибровка.

Имеется совместимость как с 3-ех, так и 4-контактными вентиляторами, отдельной похвалы заслуживает наличие автокалибровки, во время которой плата определяет зависимость между подаваемым напряжением и реальной частотой вращения процессорного вентилятора. Исходя из полученных данных, пользователь может точнее выставить вышеперечисленные параметры.

Также очень удобно, что .данные системного мониторинга отображаются на экране во время POST, что традиционно для плат Biostar.

Кстати, аналогичные настройки режимов управления кулерами доступны из Windows через фирменную T-Utility. В целом основательный подход к вопросу настройки автоматики, управляющей кулерами, можно только приветствовать.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.06, -0.11 Очень хорошо
Уровень шума, дБ (А): -74.7 Средне
Динамический диапазон, дБ (А): 75.8 Средне
Гармонические искажения, %: 2.614 Очень плохо
Гармонические искажения + шум, дБ (А): -29.4 Очень плохо
Интермодуляционные искажения + шум, %: 3.007 Плохо
Взаимопроникновение каналов, дБ: -77.0
Очень хорошо
Интермодуляции на 10 кГц, %: 2.816 Плохо

Общая оценка:Средне (подробнее).

Снова инженеры Biostar, с точки зрения тестов, не справились с задачей получения качественного звука на этой плате. Любопытно, что на слух ничего особенно «ужасного» не фиксируется. Но разница, очевидно, есть, и она не придумана тестом, столь высокий уровень интермодуляций явно вызван некими инженерными просчетами. А с учетом того, что на плате нет портовSPDIF Out, единственным собственным источником звука на плате может послужить HDMI.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 200—600 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Напряжение процессора + +0,02—+1,26 В (CPU)
1,20—2,20 В (CPU NB)
Напряжение памяти + 1,66—2,84 В
Напряжение чипсета + 1,20—2,30 В (для северного моста)
1,80—2,70 В (для SidePort)
1,20—2,30 В (для шины HT)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 08.00.14 от 25.03.2009.

Стандартный набор настроек, без каких-либо редкостных изысков. Разве что обращает на себя внимание раздел Memory Insight, позволяющий посмотреть содержимое SPD модулей памяти. И раздел со странным названием G.P.U. Phase Control, но к графическим процессорам аббревиатура не имеет никакого отношения, а расшифровывается как Green Power Utility и соответственно отображет количество задействованных фаз стабилизатора питания, потребляемую процессором мощность и эффективность преобразования. Есть и традиционный автоматический разгон (три уровня: V6, V8 и V12), влияющий только на подъем опорной частоты и потому на практике малополезный.

Ручные настройки для разгона достаточно бестолково разбросаны по разным разделам, а некоторые дублируются в нескольких местах (к счастью, хоть регулируются синхронно). Пользователю нужно самостоятельно прикидывать какие результирующие частоты процессора и шин получатся после разгона. Тогда как у многих плат, рассчитанных на оверклокеров, при выборе тех или иных сочетаний множителей и опорной частоты, результат отображается тут же в меню, что упрощает процесс подбора параметров. Впрочем, прежде чем говорить о таких сервисных вещах, хотелось бы пожелать четкого определения штатных напряжений. Поскольку мы с недоумением обнаружили, что при переводе из автоматического режима в режим ручного выбора настроек, плата произвольным образом отображает в соответствующих строках напряжения, далекие как от оптимальных, так и от штатных. Причем такая странность наблюдается для всех компонентов и приходится вручную задавать напряжение и чипсета, и памяти, и всего остального, что вы и не планировали самостоятельно менять. Очень странно, и это — явная оплошность разработчиков BIOS, которая, как мы надеемся, будет устранена в ближайшее время.

  Тактовая частота ЦП, МГц Опорная частота (множитель), МГц Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В Частота (множитель) CPU NB, МГц Частота (множитель) шины HT, МГц Частота памяти, МГц Примечание
Phenom II X3 720 (2,8 ГГц) 3800 200 (x19) 1,48/1,30 2600 (x13) 2000 (x10) DDR3-1333 разгон с увеличением множителей (ядра и CPU NB)
Phenom II X4 810 (2,6 ГГц) 3640 280 (x13) 1,45/1,30 2520 (x9) 1960 (x7) DDR3-1492 разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Стандартный результат в разгоне процессора с разблокированным множителем и не самый впечатляющий итог в более сложном тесте на разгон процессора за счет подъема опорной частоты. К сожалению, при зависании после переразгона, плата не всегда четко восстанавливается, приходится пользоваться аппаратным сбросом настроек.

Производительность и экономичность

Для сравнения мы использовали результаты ранее протестированной платы под Socket AM3: ASUS M4A78T-E, также на чипсете 790GX.

дискретная графика (Radeon HD4850) ASUS M4A78T-E Biostar TA790GX A3+
Архивирование в 7-Zip, мин:сек 2:15 2:18
Архивирование в WinRAR, мин:сек 1:15 1:15
Кодирование XviD, мин:сек 1:19 1:24
Crysis (High@1024×768) 46 44
Crysis (High@1280×1024) 40 39
FarCry 2 (Highest@1680×1050), fps 56,0 51,8
Devil May Cry 4 (Highest@1600x1200), fps 88 85


интегрированная графика ASUS M4A78T-E Biostar TA790GX A3+
Архивирование в 7-Zip, мин:сек 2:13 2:19
Архивирование в WinRAR, мин:сек 1:15 1:16
Кодирование XviD, мин:сек 1:18 1:23
Crysis (Low@1024×768) 38 35
Crysis (Low@1280×1024) 26 23
FarCry 2 (Low@1280x720), fps 34,8 34,0
World in Conflict (Low@1280x720), fps 53 50
Devil May Cry 4 (High@1280x720), fps 26 25

Преимущество платы ASUS незначительно, но проявляется во всех тестах, причем в тестах с интегрированной графикой мы ожидали увидеть даже большую разницу в виду различной видеопамяти: DDR3-1333 против DDR2-800. Но очевидно, что вычислительная мощность графического ядра в выбранных, достаточно современных играх, пусть и со сниженными настройками графики, оказывается решающим фактором. Весьма неожиданно оказалось увидеть в режиме с интегрированной графикой даже более высокую производительность в вычислительных тестах у платы ASUS, чем с дискретной картой. К тому, что интегрированное в чипсет ядро не создает дополнительной нагрузки на память, способной как-либо отразиться на общей производительности, мы уже привыкли, тем более, когда речь идет о платах с собственным видеобуфером. Но обратного эффекта пока встречать не приходилось. Возможно, что это особенности ранних версий BIOS, а через некоторое время и результат с дискретной картой подтянется на эти неколько секунд.

Потребляемая мощность (приведена для системного блока в целом)

Phenom II X4 810 + Radeon HD4850 ASUS M4A78T-E Biostar TA790GX A3+
Редактирование текста, Вт (Cool’n’Quiet ON) 66

66 (Green Power ON)

66-71 (Green Power OFF)

Редактирование текста, Вт (Cool’n’Quiet OFF) 100 90-95
Игра FarCry 2, Вт 189-201 177-213


Phenom II X4 810 + 790 GX ASUS M4A78T-E Biostar TA790GX A3+
Редактирование текста, Вт (Cool’n’Quiet ON) 16

15-20 (Green Power ON)

27-32 (Green Power OFF)

Редактирование текста, Вт (Cool’n’Quiet OFF) 33-38 35-44
Игра FarCry 2, Вт 69-84 66-90

Пожалуй, впервые обнарживаем настолько четко выраженное влияние фирменной технологии энергосбережения (Green Power Utility по версии Biostar), суть которой, как и у конкурентов, сводится к отключению в простое части каналов стабилизатора напряжения питания процессора. И эта функция действительно работает: судя по мониторингу через фирменную утилиту, количество активных каналов в простое может уменьшаться до минимума, то есть — одного канала для питания ядер и постоянно работающего канала для CPU NB. Впрочем, нельзя сказать, что это обстоятельство позволяет повергнуть конкурентов в тестах. Хотя утилиту EPU для данной платы ASUS нам в 64-битной Vista поставить не удалось (она просто вылетала или приводила к зависанию), но и без этого уровень потребления в простое у ASUS M4A78T-E держался ровно на 16 Вт. Да и в остальных режимах продукт ASUS оказался в среднем более экономичным.

Выводы

По мере удешевления DDR3, актуальность плат с поддержкой этого типа памяти несомненно будет расти, хотя пока потребители, интересующиеся такими платами, скорее всего, обращают внимание на более богато оснащенные модели. То есть рассматривают их в качестве основы «заряженной» конфигурации. И вот чтобы конкурировать в этом классе, на наш взгляд, инженеры (и маркетологи) Biostar немножко недоработали: плате не хватает фирменных особенностей, которые бы помогли отличиться от конкурентов. Но даже если ярких идей нет, гораздо логичнее для первой платы под новую платформу выбрать вместо принципа «сэкономим и продадим дешевле», принцип «оснастим богаче конкурентов, а продадим за ту же цену». Как минимум, порт eSATA и какой-нибудь из SPDIF Out на задней панели бы не помешали.

Из положительно запомнившихся моментов, надо отметить толково организованную автоматику, управляющую процессорным кулером, и реально работающую технологию управления числом задействованных каналов стабилизатора напряжения.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя



Видеокарта ATI Radeon HD4850 для тестового стенда предоставлена компанией HIS, модули памяти DDR3-1333 предоставлены компанией Apacer
