Материнская плата Asus X99-E-10G WS

с двумя 10-гигабитными сетевыми портами

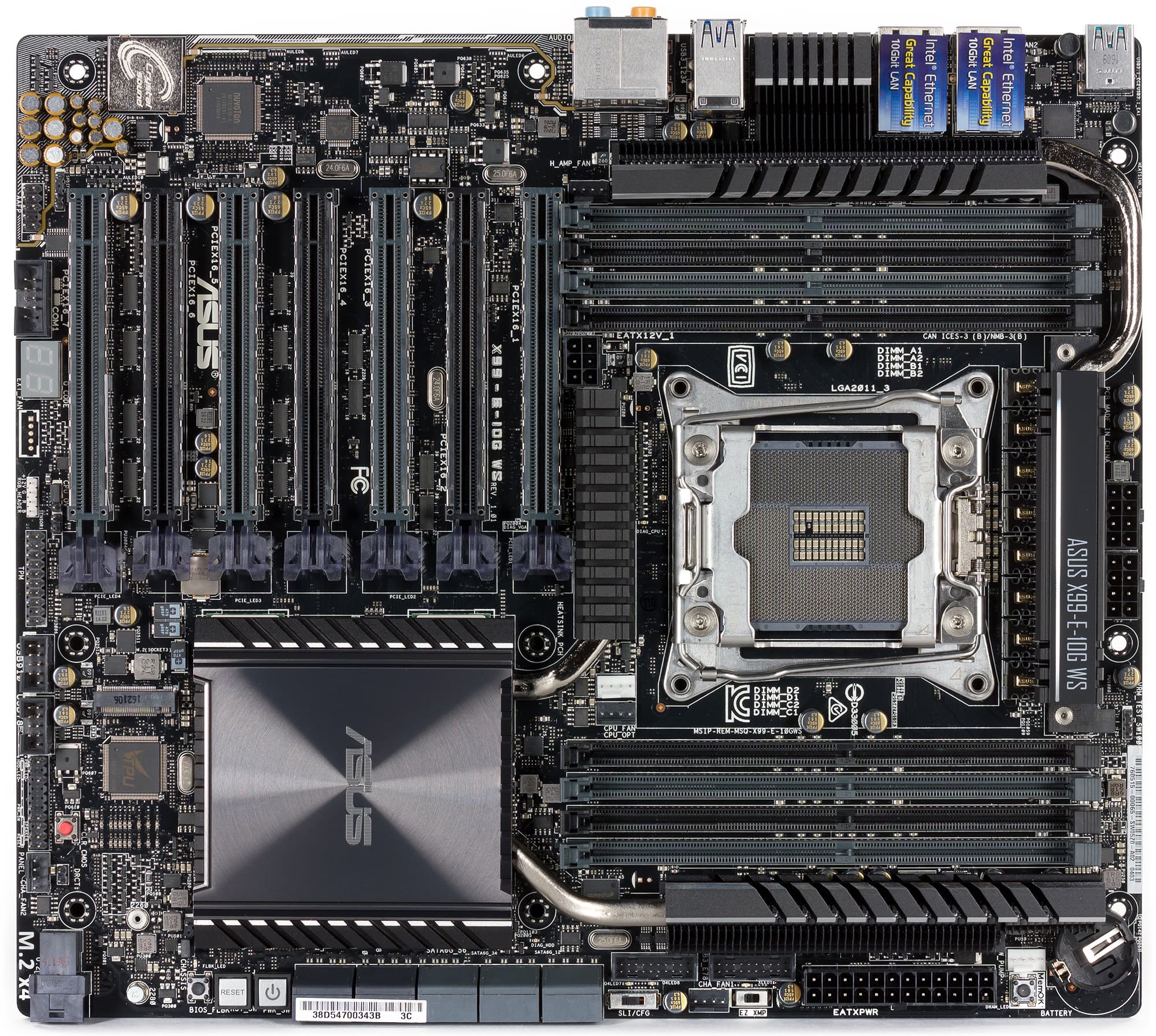

Семейство материнских плат Asus для рабочих станций пополнилось очередной новинкой — моделью Asus X99-E-10G WS на чипсете Intel X99.

Комплектация и упаковка

Плата Asus X99-E-10G WS поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий.

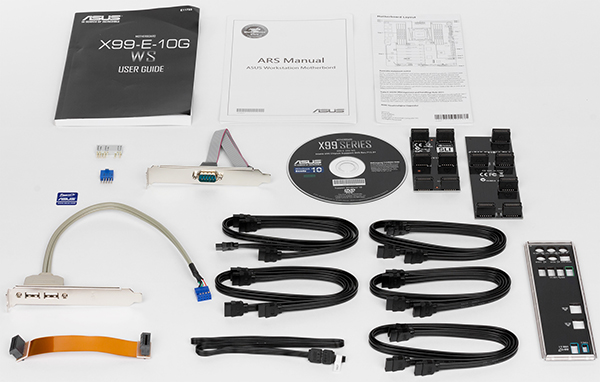

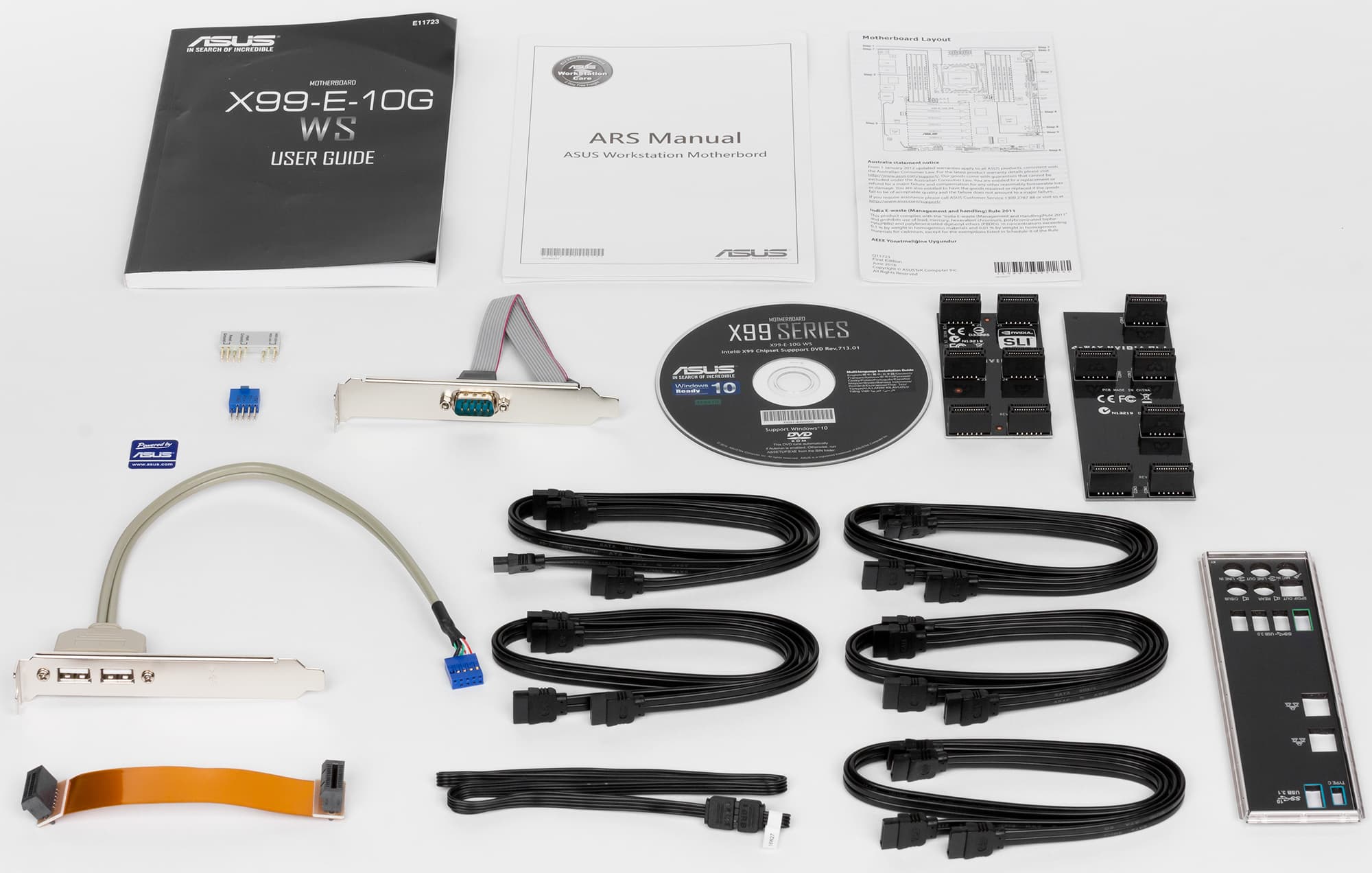

Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, десять SATA-кабелей (все разъемы с защелками, четыре кабеля имеют угловой разъем с одной стороны), мостики SLI на две, три и четыре видеокарты, заглушка задней панели платы, традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д., а так же плашка на два порта USB 2.0 и плашка COM-порта. Есть еще и специальный кабель-переходник для подключения к плате RGB-ленты — практически обязательного атрибута рабочих станций.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus X99-E-10G WS приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core i7 (Haswell-E, Broadwell-E), Intel Xeon E5 1600/2600 v3/v4
Процессорный разъем
LGA 2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 128 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel X550-AT2 (10 Гбит/с)
Слоты расширения
4 × слота PCI Express 3.0 x16
3 × слота PCI Express 3.0 x8 (в форм-факторе PCI Express x16 )
1 × M.2 (PCIe 3.0 x4, типоразмер 2260/2280)
1 × U.2 (PCIe 3.0 x4)
SATA-разъемы
10 × SATA 6 Гбит/с
USB-порты
1 × USB 3.1 (Type-С)
1 × USB 3.1 (Type-A)
8 × USB 3.0
4 × USB 2.0

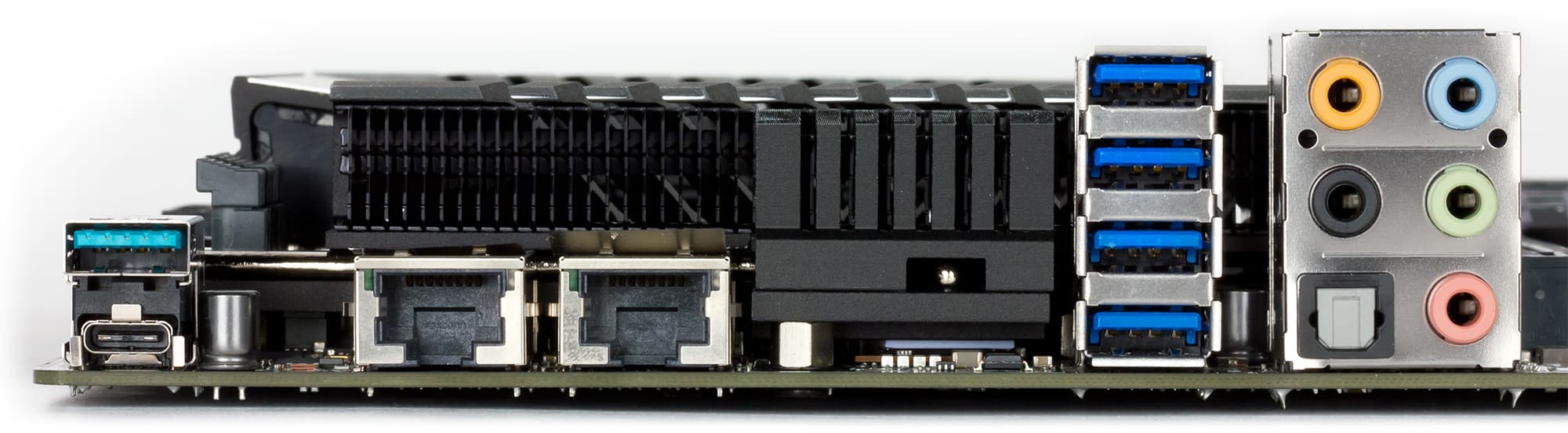

Разъемы на задней панели
1× USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
4 × USB 3.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания EATX
2 × 8-контактных разъема питания EPS12V
6-контактный разъем питания EATX 12 В
10 × SATA 6 Гбит/с
1 × M.2
1 × U.2
5 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения термодатчика
1 разъем для подключения COM-порта
1 разъем Aura RGB Strip
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
Форм-фактор
E-ATX (305×267 мм)

Форм-фактор

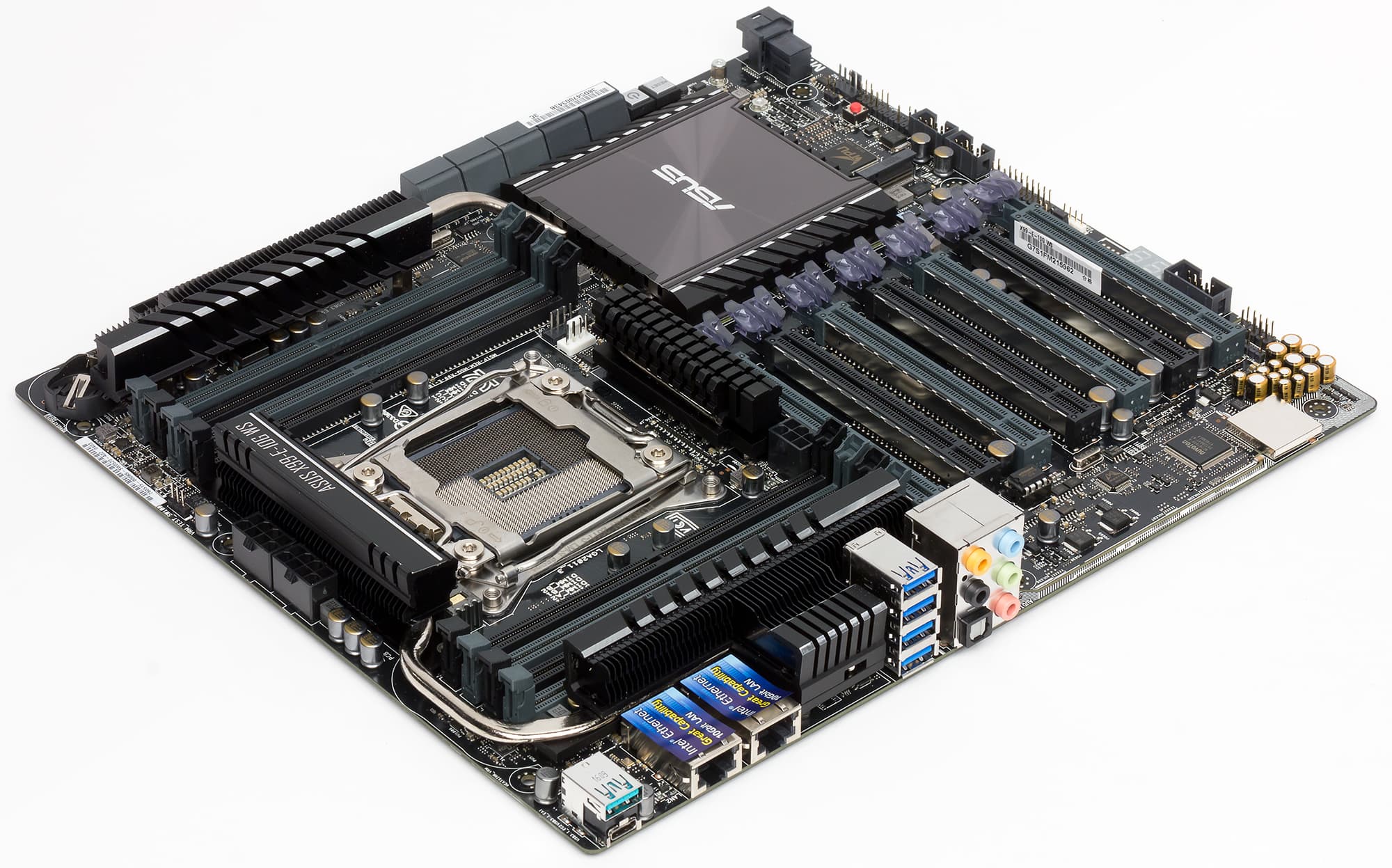

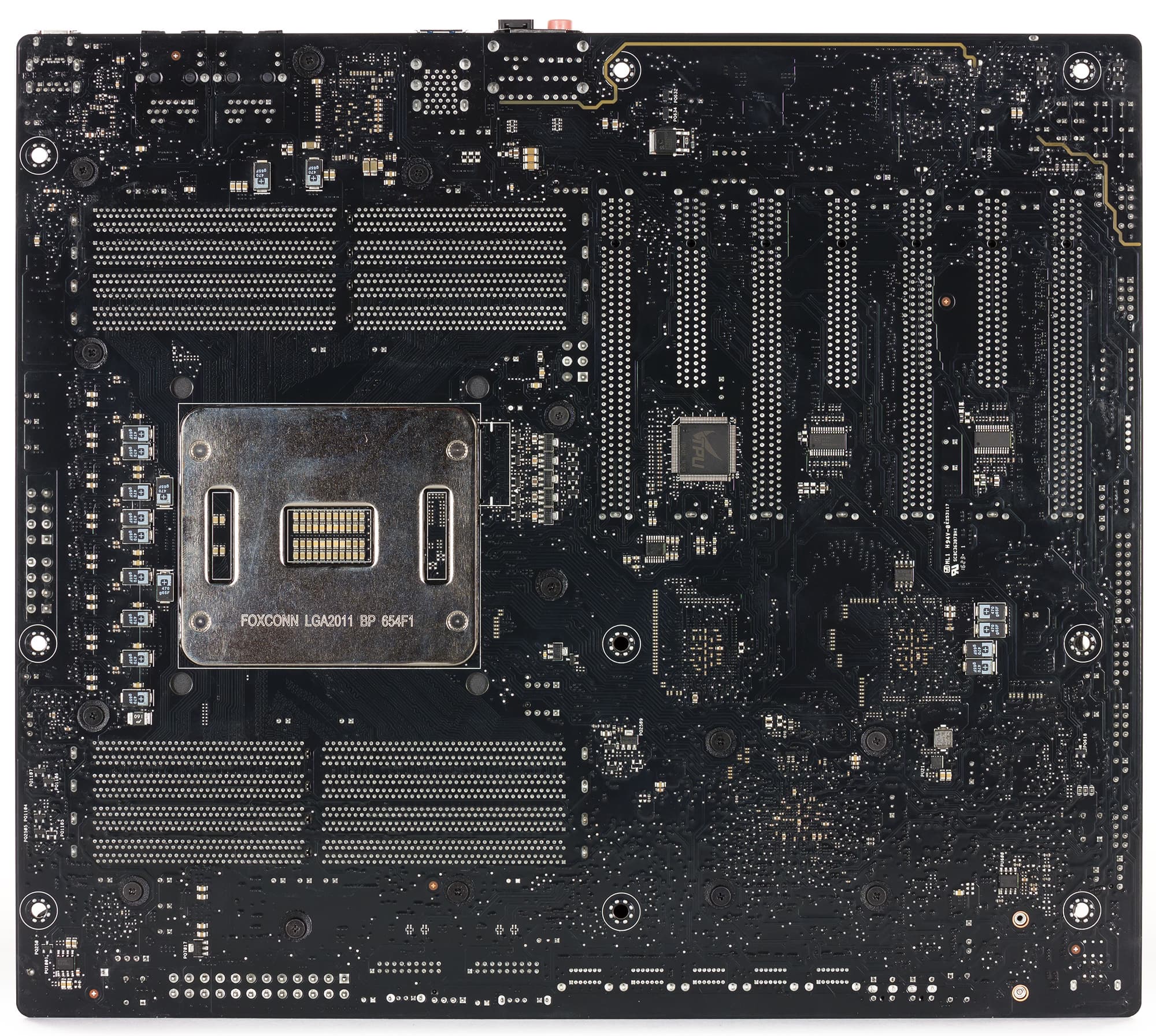

Плата Asus X99-E-10G WS выполнена в форм-факторе CEB (305×267 мм). Это немного больше, чем стандартный ATX (305×244 мм), но для монтажа платы предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

Плата Asus X99-E-10G WS основана на топовом чипсете Intel Х99 и поддерживает процессоры c кодовым наименованием Haswell-E и Broadwell-E с разъемом LGA 2011-v3, а также процессоры семейств Intel Xeon E5 1600/2600 v3 и Intel Xeon E5 1600/2600 v4.

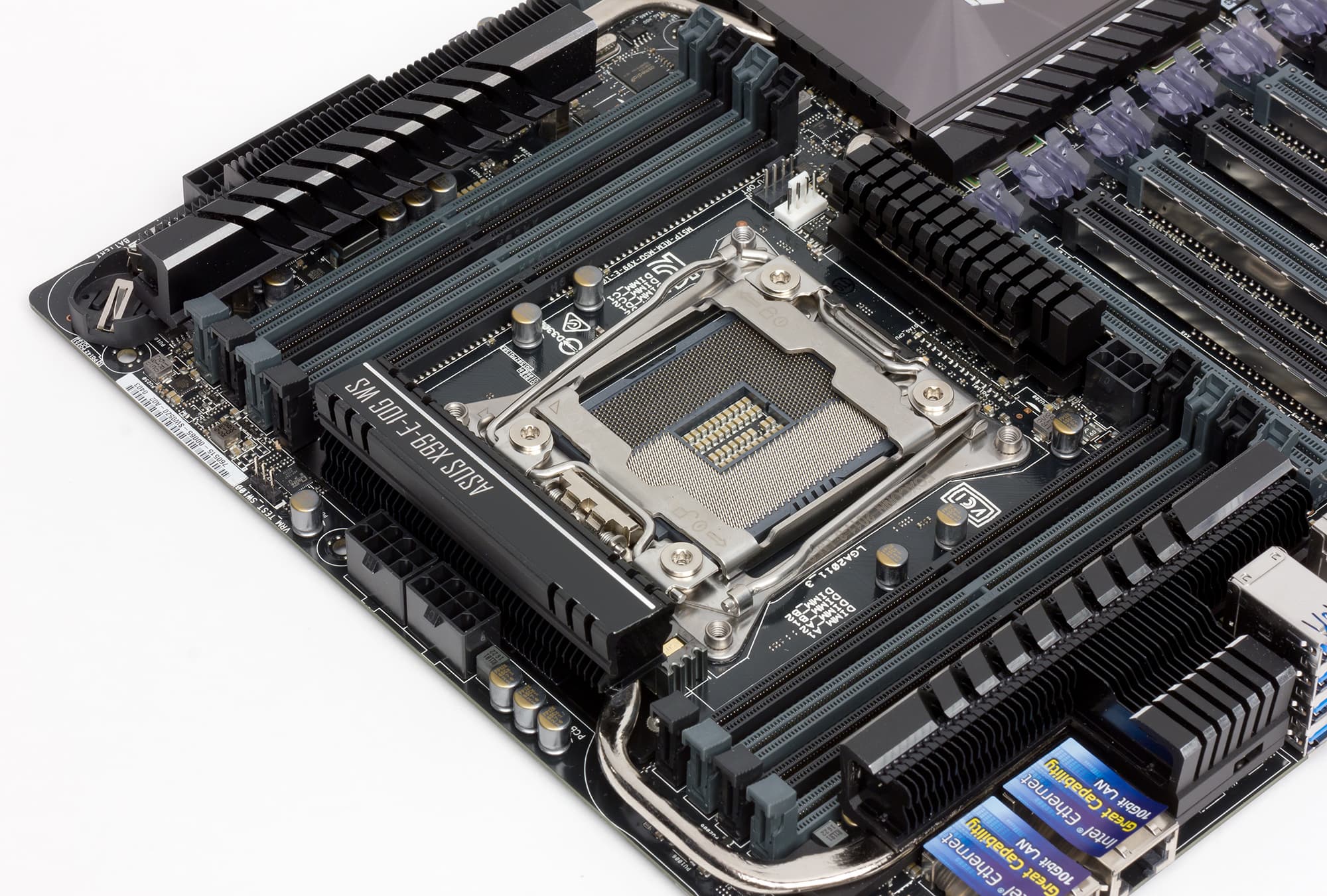

Разъем LGA2011-v3, реализованный на плате Asus X99-E-10G WS, точно такой же, как и на других платах Asus с чипсетом Intel X99. Напомним, что на платах Asus с чипсетом Intel X99 используется фирменный разъем Asus O.C. Socket, который отличается от обычного разъема LGA 2011-v3 наличием дополнительных контактов. Дополнительные контакты в разъеме позволяют задействовать недокументированные (зарезервированные для отладочных целей) контакты процессора. Часть этих недокументированных контактов – это дополнительные линии питания процессора. И если их задействовать, то можно улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке.

Память

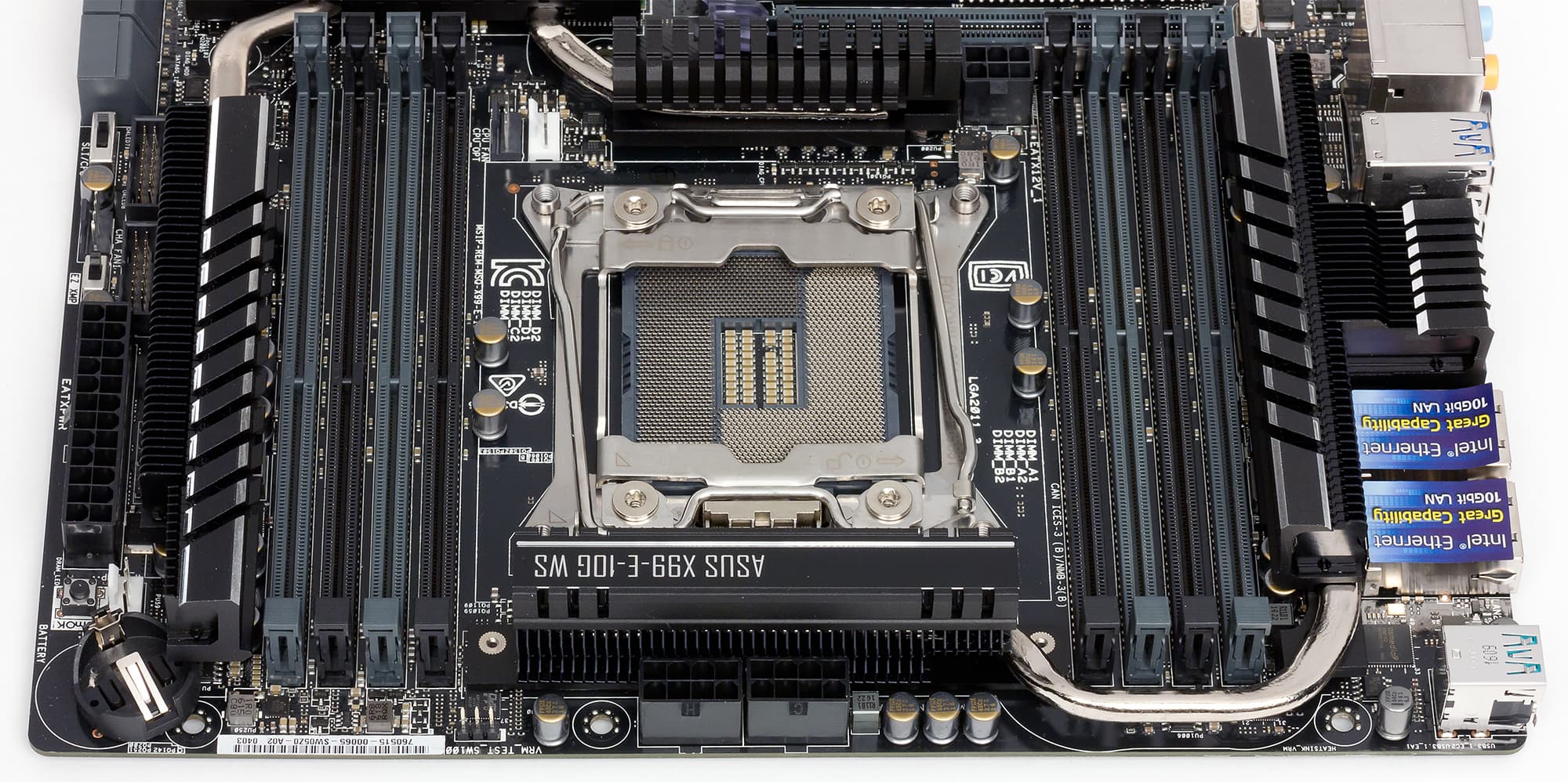

Для установки модулей памяти на плате Asus X99-E-10G WS предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 128 ГБ (при использовании 16-гигабайтных модулей памяти).

При использовании процессоров семейства Intel Core i7 поддерживается обычная память DDR4, то есть небуферизованная память без ECC.

При использовании процессоров семейства Intel Xeon E5 поддерживается регистровая (RDIMM) и нерегистровая (UDIMM) память с ECC.

Отметим также, что плата поддерживает память с XMP-профилями.

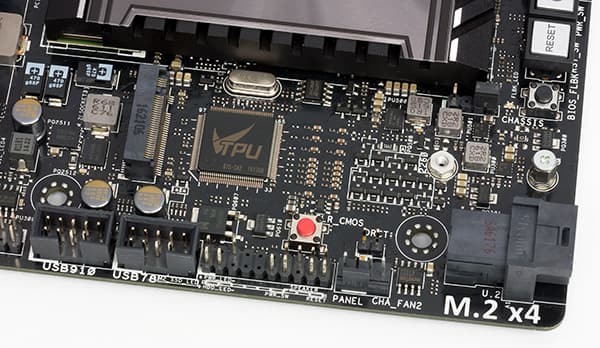

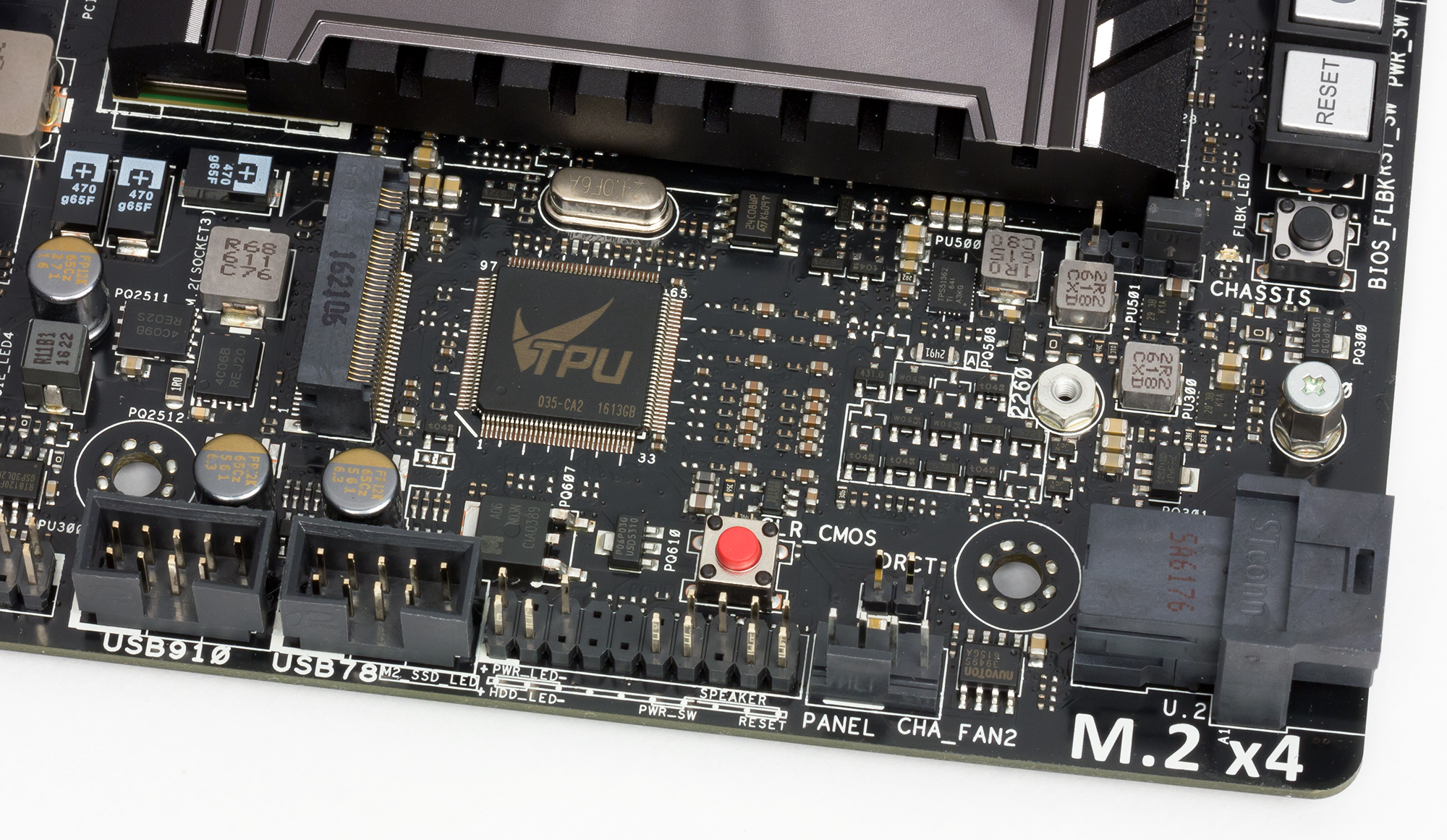

Слоты расширения, разъемы M.2 и U.2

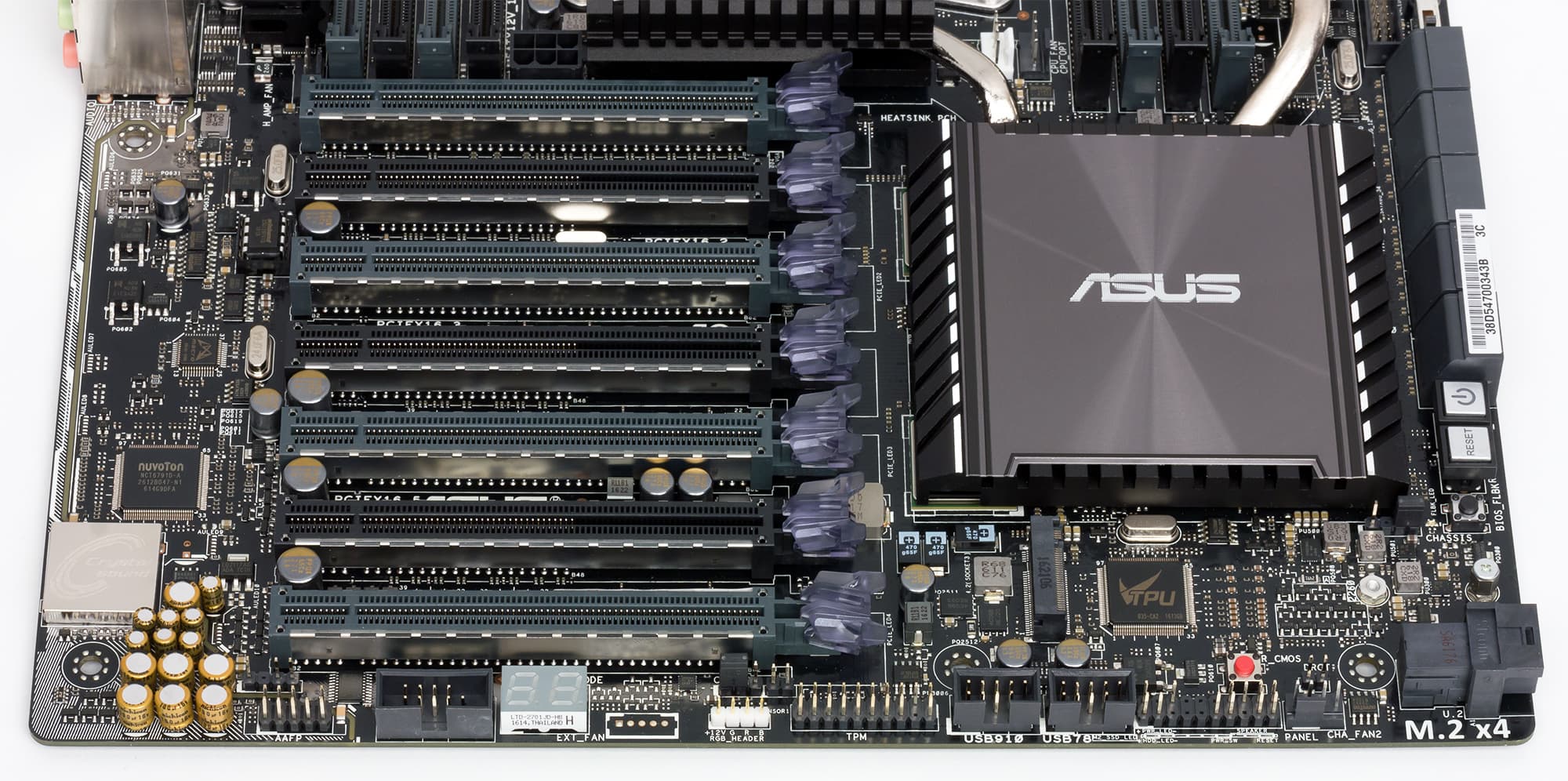

Для установки видеокарт или плат расширения на материнской плате Asus X99-E-10G WS имеется семь слотов с форм-фактором PCI Express x16. Причем плата поддерживает возможность объединения до четырех видеокарт Nvidia в режиме SLI и до четырех видеокарт AMD в режиме CrossFireX.

Все слоты с форм-фактором PCI Express x16 реализованы на базе процессорных линий PCIe 3.0, причем первый (от процессорного разъема) слот всегда работает в режиме x16, второй, четвертый и шестой слоты работают только на скорости x8 (это слоты PCI Express 3.0 x8 в форм-факторе PCI Express x16), а третий, пятый и седьмой слоты переключаемые и могут работать на скоростях x16 или x8.

В документации на плату указывается, что при установке видеокарт режимы работы слотов PCI Express x16 могут быть следующими: x16/-/-/-/-/-/-, x16/-/-/-/x16/-/-, x16/-/x16/-/x16/-/-, x16/-/x16/-/x16/-/x16, x16/x8/x8/x8/x8/x8/x8. Причем нет никаких упоминаний относительно процессора, устанавливаемого на плате. Напомним, что процессоры Haswell-E и Broadwell-E существуют в вариантах с 40 и 28 линиями линиями PCIe 3.0. Однако для вариантов x16/-/x16/-/x16/-/x16 и x16/x8/x8/x8/x8/x8/x8 требуется 64 линии PCIe 3.0. Кроме того, на плате есть еще разъемы M.2, U.2 и два 10-гигабитных сетевых порта на базе контроллера Intel X550 AT2.

Дело в том, что для разъемов M.2 и U.2 требуется по 4 процессорных линии PCIe 3.0, а контроллер Intel X550 AT2 также подключается по процессорным линиям линии PCIe 3.0. То есть для реализации все слотов, разъемов и портов, потребуется уже 76 процессорных линий PCIe 3.0. Естественно, возникает вопрос: а как такое возможно?

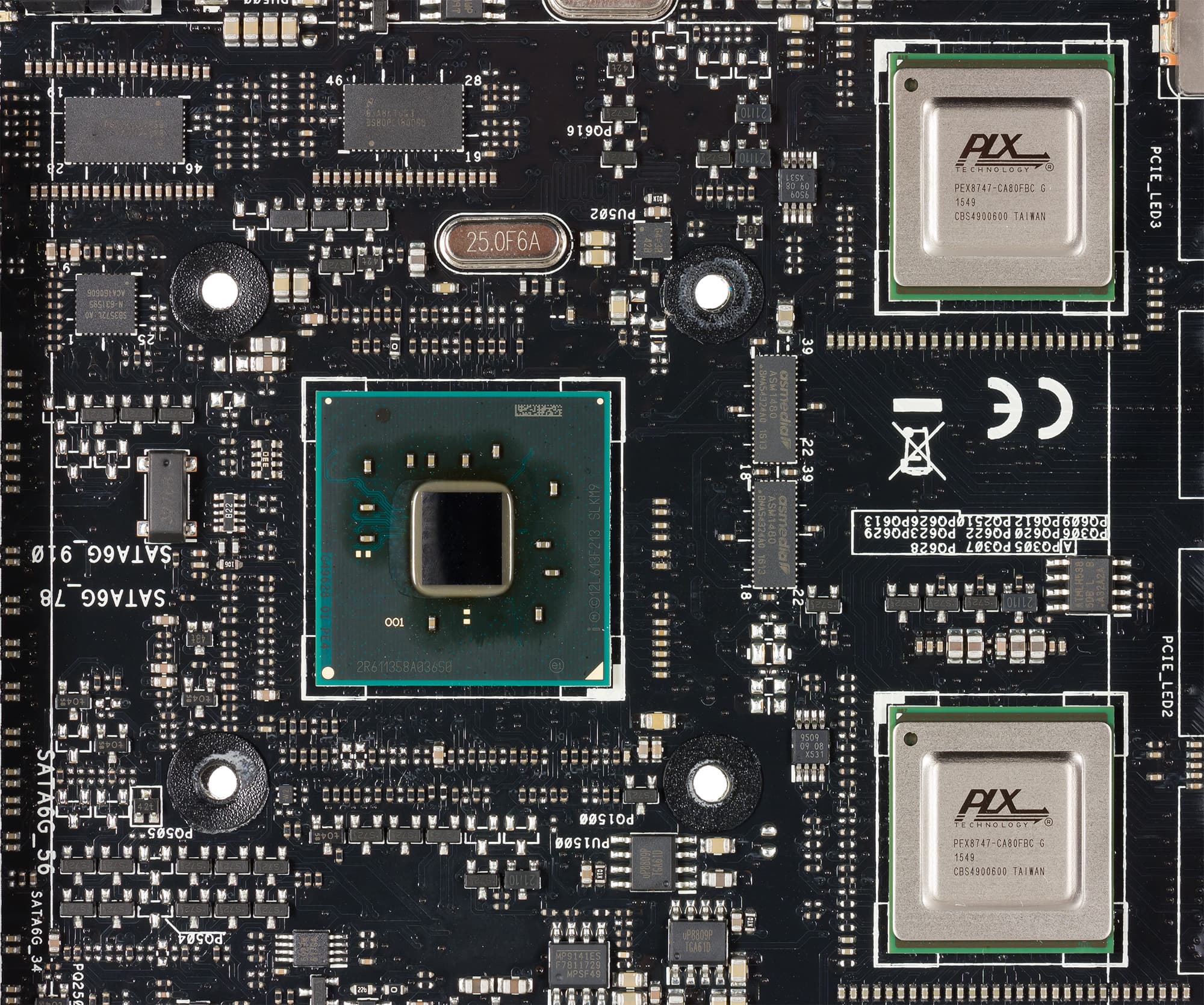

Ответ прост. Для увеличения числа линий PCIe 3.0 на плате используется два пятипортовых коммутатора на 48 линий PCIe 3.0 PLX PEX 8747.

Первоначально рассмотрим вариант процессора с 40 линиями PCIe 3.0. В этом случае каждый из коммутаторов PLX PEX 8747 подключен к 16 процессорным линиям PCIe 3.0, и каждый из контроллеров дает на выходе по 32 линии PCIe 3.0. В результате, с использованием двух коммутаторов PLX PEX 8747 получаем 64 линии PCIe 3.0, которые используются для семи слотов PCI Express 3.0 x16.

Оставшиеся восемь процессорных линий PCIe 3.0 используются следующим образом: 4 линии для подключения контроллера Intel X550 AT2, а еще 4 линии — для разъемов M.2 и U.2, которые разделяемы друг с другом, то есть если используется разъем M.2, то разъем U.2 недоступен, и наоборот, если используется разъем U.2, то разъем M.2 недоступен.

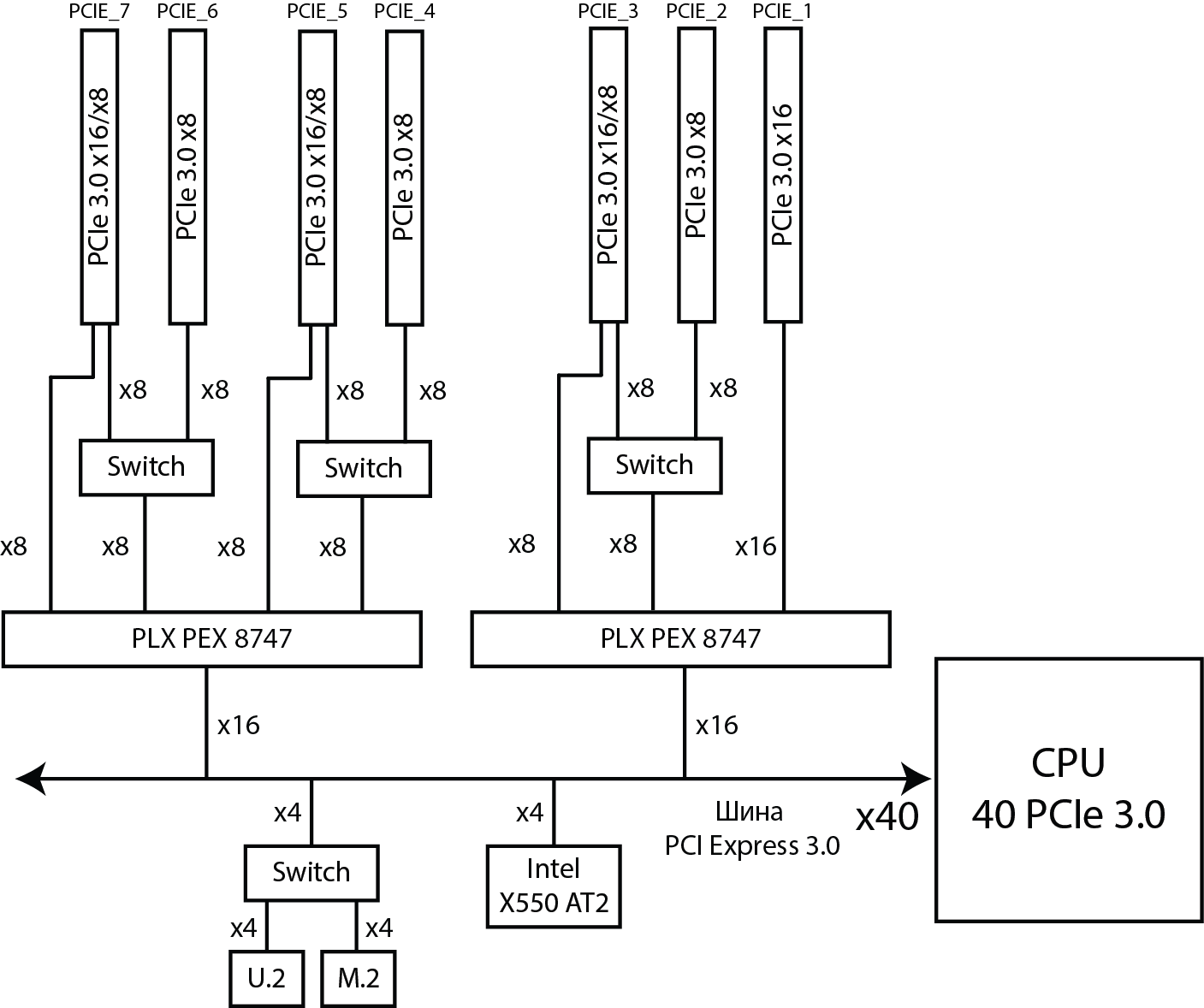

Схема подключения слотов и разъемов к процессору с 40 линиями PCIe 3.0 показана на рисунке.

Как видим, в варианте процессора с 40 линиями PCIe 3.0 действительно возможны режим работы слотов x16/-/-/-/-/-/-, x16/-/-/-/x16/-/-, x16/-/x16/-/x16/-/-, x16/-/x16/-/x16/-/x16, x16/x8/x8/x8/x8/x8/x8. Кроме этого, доступны 10-гигабитные сетевые порты и один из разъемов M.2 или U.2.

Если устанавливается процессор с 28 линиями PCIe 3.0, то первый коммутатор PLX PEX 8747 подключен к 16 процессорным линиям PCIe 3.0. Этот коммутатор дает на выходе 32 линии PCIe 3.0, которые сгруппированы в три порта (x16, x8, x8). На базе этих линий сформированы три первых слота PCI Express x16.

Второй коммутатор PLX PEX 8747 подключен к 8 процессорным линиям PCIe 3.0. Этот коммутатор дает на выходе 32 линии PCIe 3.0, которые сгруппированы в четыре порта (x8, x8, x8, x8). На базе этих линий сформированы еще четыре слота PCI Express x16. Как видим, даже при использовании процессора с 28 линиями PCIe 3.0 из 24 линий получают 64 линии. И в этом случае, доступны режимы работы слотов, как и в варианте процессора с 40 линиями PCIe 3.0.

Оставшиеся 4 линии PCIe 3.0 используются для подключения сетевого контроллера Intel X550 AT2. А вот разъемы M.2 и U.2 в варианте процессора с 28 линиями PCIe 3.0 уже будут недоступны.

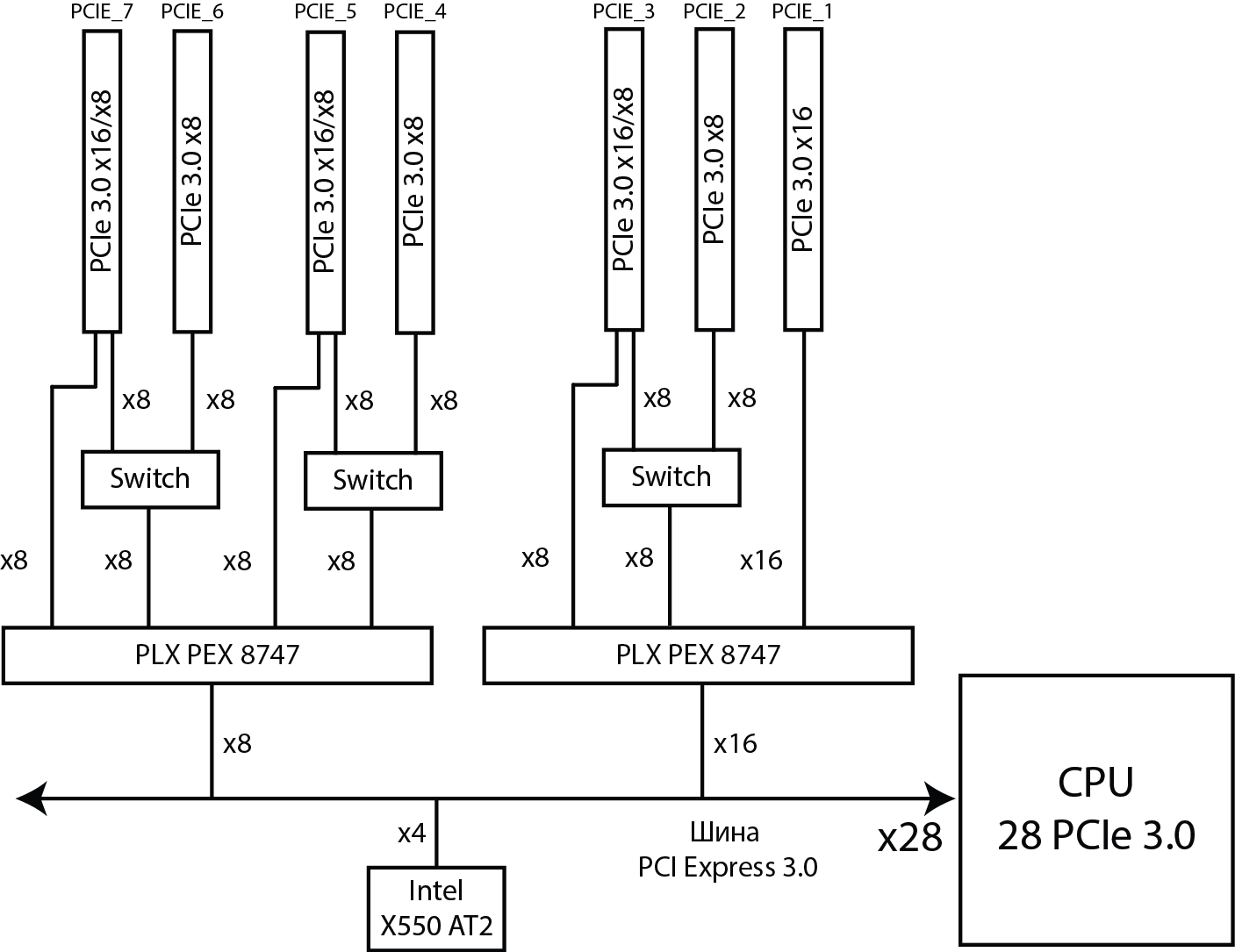

Схема подключения слотов и разъемов к процессору с 28 линиями PCIe 3.0 показана на рисунке.

SATA-порты и разъемы SATA Express

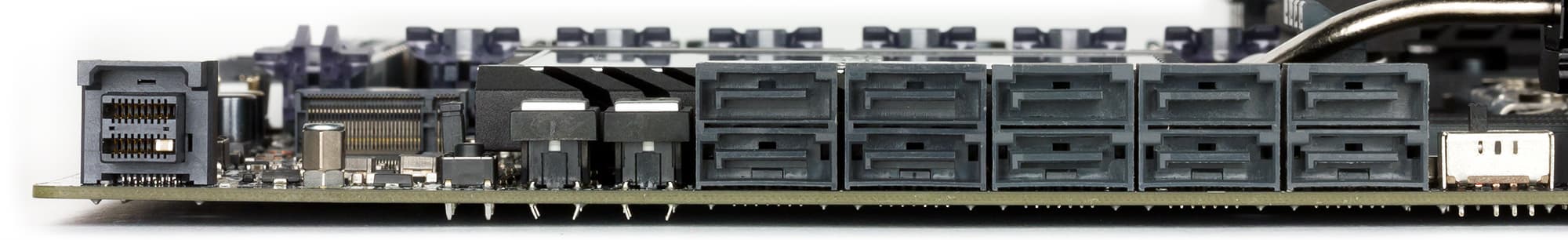

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Шесть из десяти портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (ограничение чипсета).

USB-разъемы

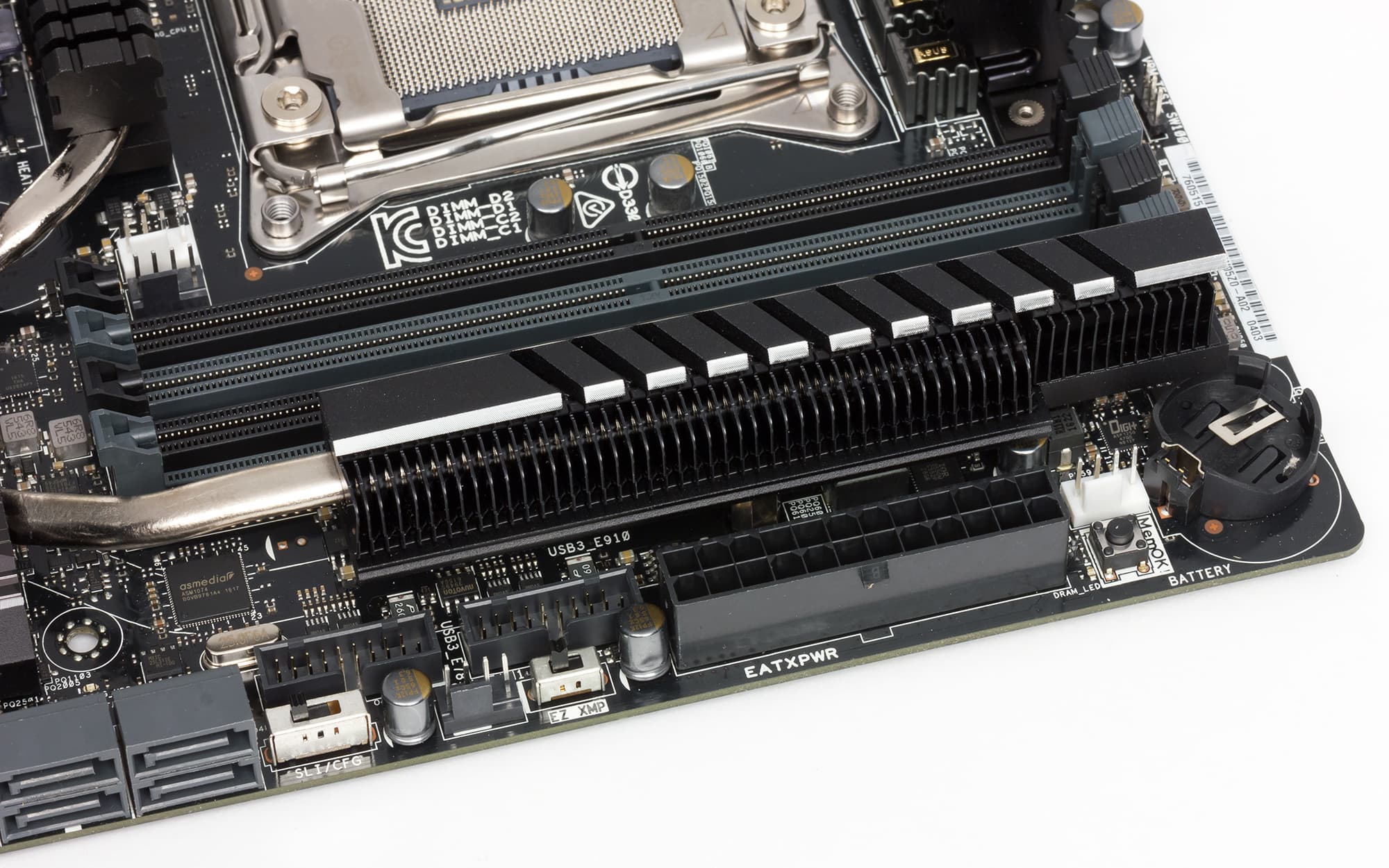

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, четыре порта USB 2.0 и два порта USB 3.1. Напомним, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Поэтому для реализации восьми портов USB 3.0 применяется дополнительный USB-хаб.

Четыре порта USB 3.0 реализованы на базе интегрированного в чипсет контроллера. Эти порты выведены на заднюю панель платы.

Четыре порта USB 2.0 также реализованы на базе интегрированного в чипсет контроллера. Причем для подключения этих портов на плате предусмотрено два разъема (по два порта на разъем).

Еще четыре порта USB 3.0 реализованы на базе USB-хаба ASMedia ASM1074, который подключается к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0.

Для реализации двух портов USB 3.1 используется двухпортовый контроллер ASMedia ASM1142, который подключается к чипсету по двум линиям PCIe 2.0.

Сетевой интерфейс

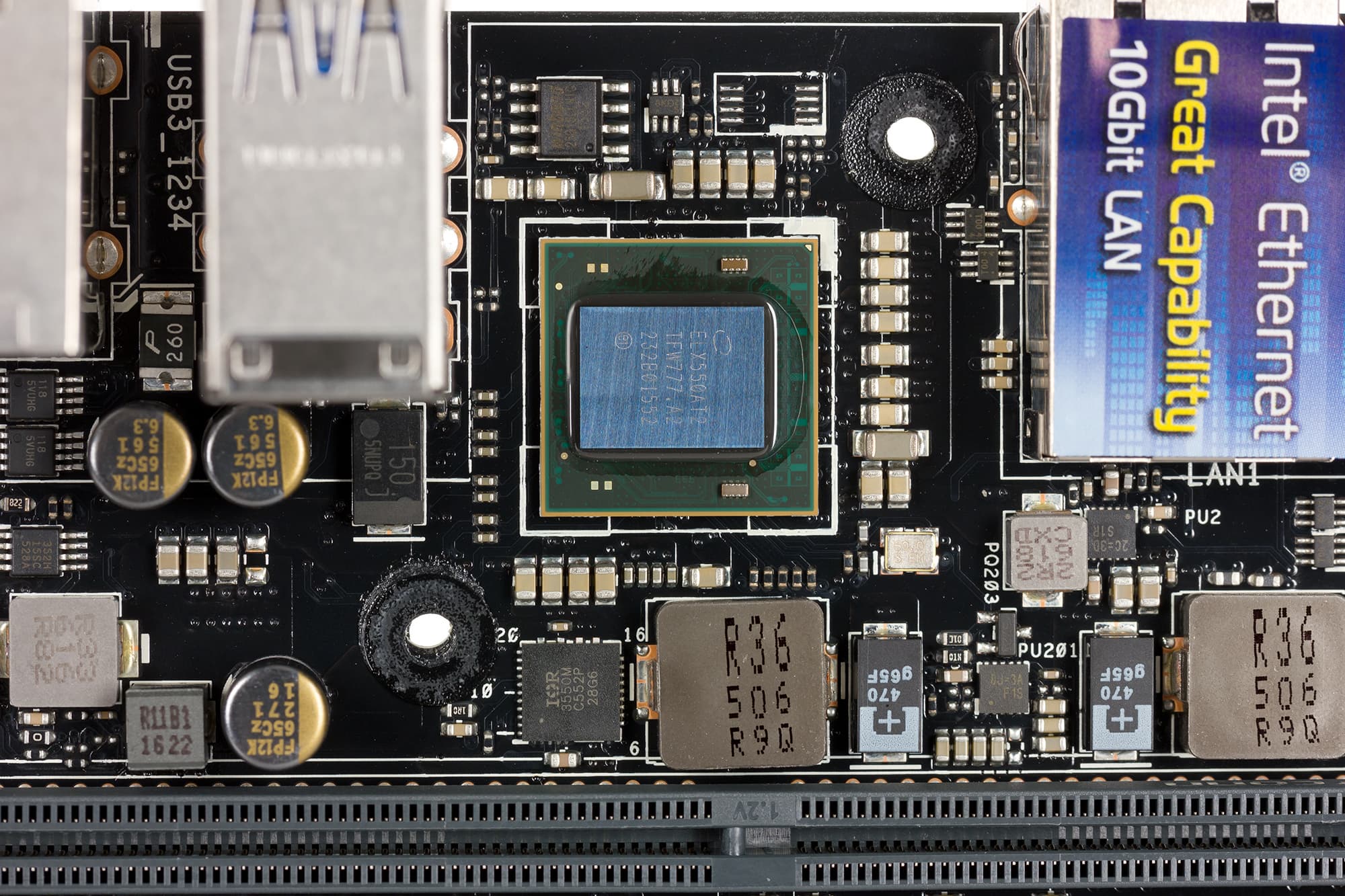

Как уже отмечалось, на плате Asus X99-E-10G WS реализовано два 10-гигабитных сетевых интерфейса, которые реализованы на базе двухпортового контроллера Intel X550 AT2. Этот контроллер подключается к четырем процессорным линиям PCIe 3.0.

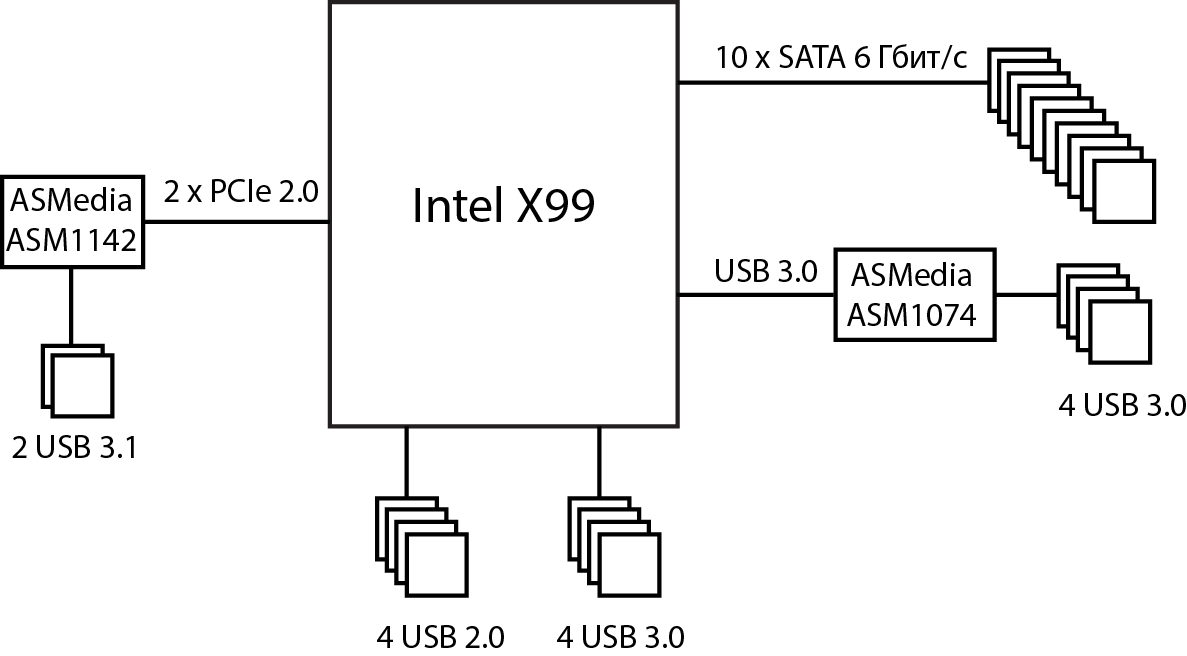

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих линии (порты) PCIe 2.0 чипсета Intel X99, то все очень просто. К чипсету Intel X99 по двум линиям PCIe 2.0 подключается только контроллер ASMedia ASM1142.

Всего в чипсете Intel X99 может быть не более 22 высокоскоростных портов ввода/вывода (PCIe 2.0, SATA 6 Гбит/с, USB 3.0).

В варианте платы Asus X99-E-10G WS имеет два задействованных порта PCIe 2.0, десять портов SATA 6 Гбит/с и пять портов USB 3.0, то есть всего 17 высокоскоростных портов.

Дополнительные особенности

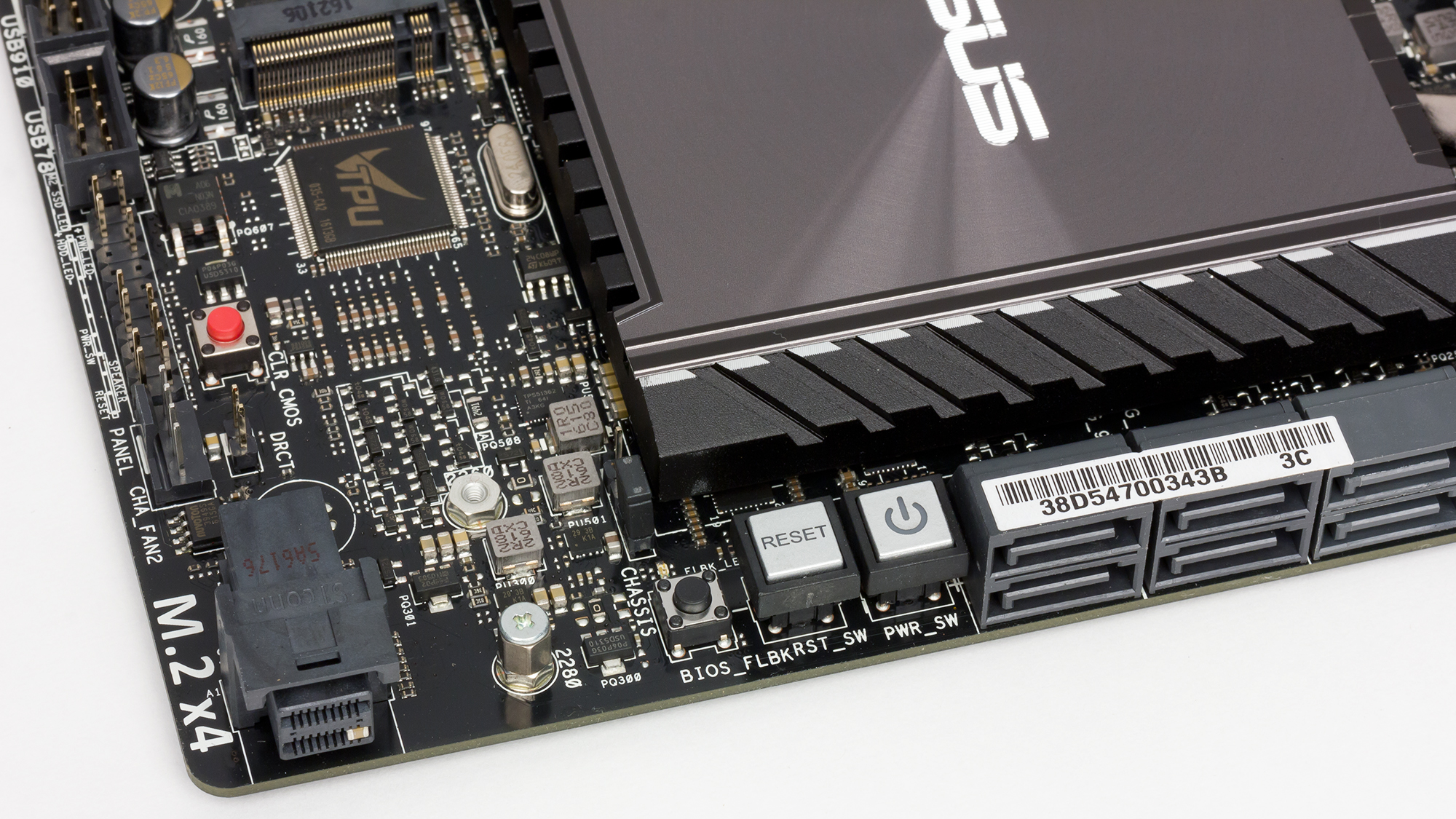

Если говорить о дополнительных особенностях платы Asus X99-E-10G WS, то стоит отметить наличие кнопок включения питания и перезагрузки на самой плате.

Кроме того, имеется кнопка ClearCMOS, а также индикатор POST-кодов.

Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. Есть традиционный переключатель EZ XMP, который позволяет загружать XMP-профили памяти.

Еще имеется переключатель: SLI/CFX, который предназначен для конфигурации режимов SLI и CrossFire (запретить, установить режим для двух карт, установить режим для трех карт).

Есть на плате и перемычка CPU_OV (Over Voltage), которая позволяет увеличивать напряжение на процессоре. Это, конечно, не означает, что не установив перемычку в определенное положение, мы не сможем вообще менять напряжение питания процессора, однако если установить перемычку в положение разгона процессора, то диапазон возможного изменения напряжения будет больше.

Отметим также наличие специального четырехконтактного разъема с питанием 12 В для подключения светодиодной RGB-ленты (RGB-strip). Сама RGB-лента в комплект не входит, но речь идет о стандартной светодиодной ленте с питанием 12 В длиной до 80 см. А вот кабель для подключения светодиодной ленты к плате в комплекте имеется.

Еще одна дополнительная особенность платы — это реализация подсветки полупрозрачных пластиковых замков на четырех слотах PCI Express 3.0 x16. Отметим, что подсвечиваются замки только тех слотов, которые могут работать в режиме x16.

Ну и последняя особенность — это реализация усиленного крепления всех слотов с форм-фактором PCI Express x16. Смысл заключается в том, что слот PCI Express x16 имеет с боков дополнительный металлический кожух. Такое усиление слотов применяется на всех обновленных и новых моделях плат компании Asus и на платах других производителей.

Система питания

Как и большинство плат, модель Asus X99-E-10G WS имеет 24-контактный и 8-контактный EATX-разъемы для подключения блока питания. Кроме того, здесь имеется дополнительный 8-контактный EATX-разъем питания и дополнительный 6-контактный EATX-разъем питания, который используется в случае установки большого числа видеокарт или плат расширения.

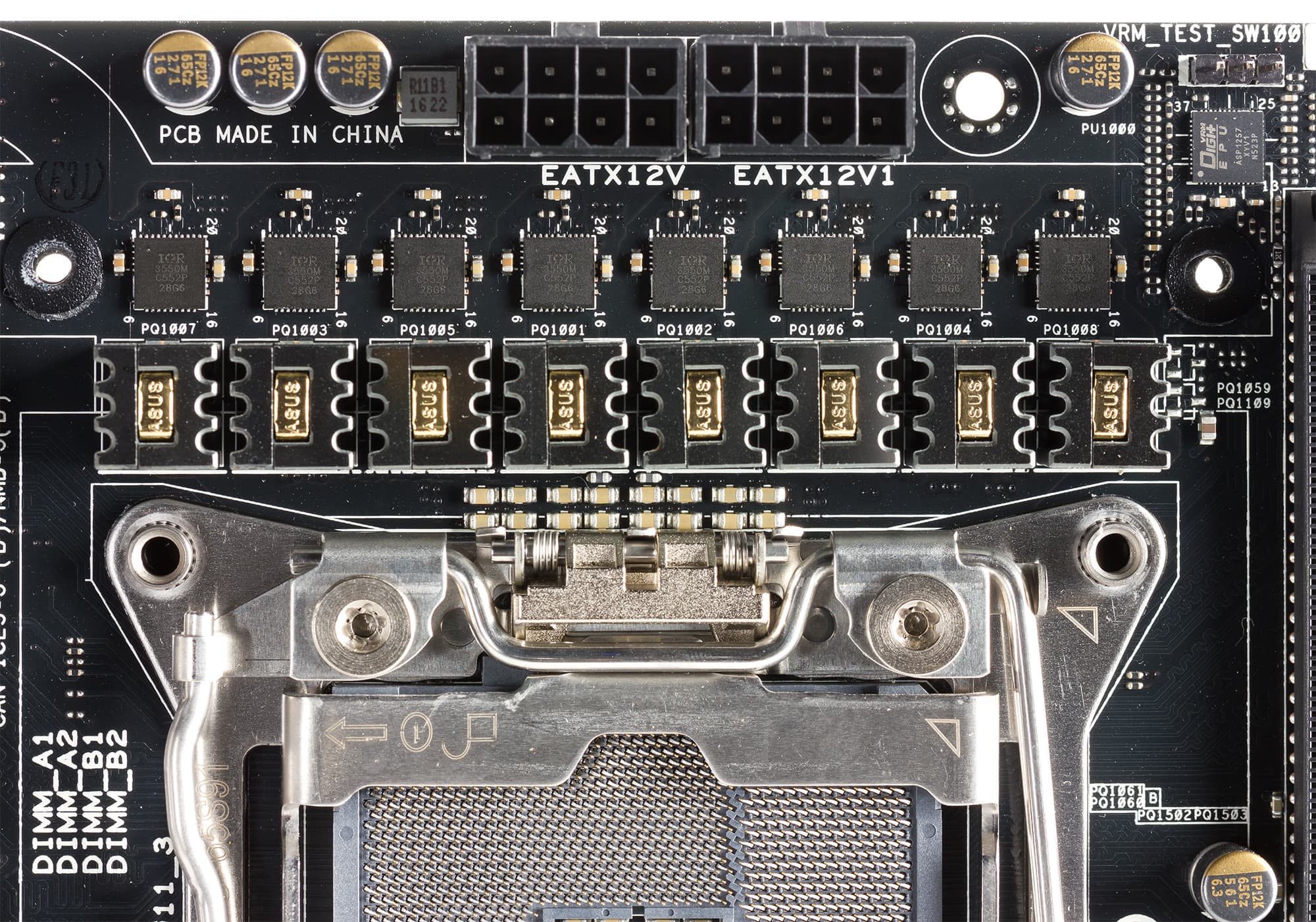

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1257. Сами каналы питания построены с использованием DrMOS-микросхем International Rectifier IR3550, которые объединяют в себе по два MOSFET-транзистора и управляющий MOSFET-драйвер.

Система охлаждения

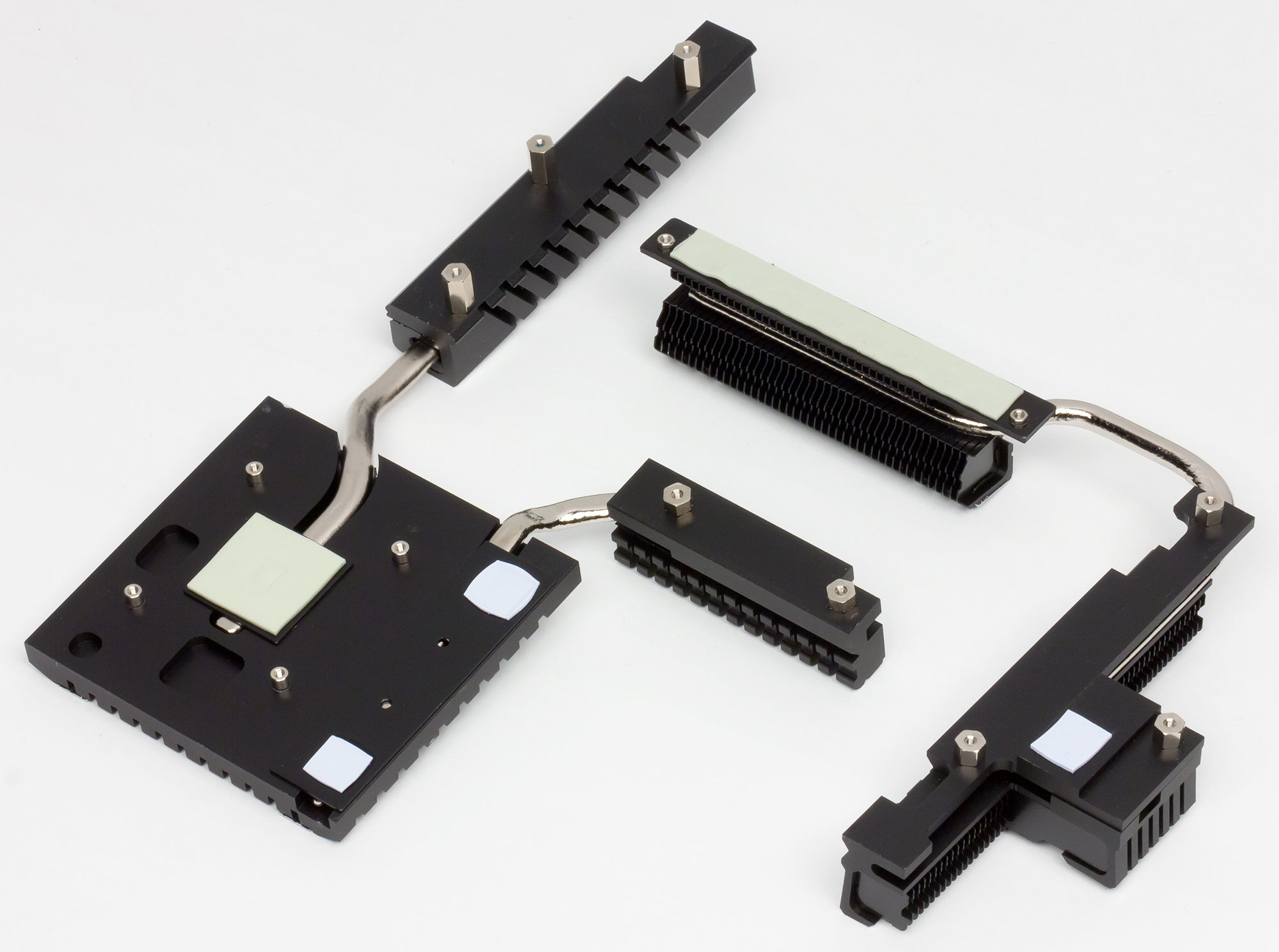

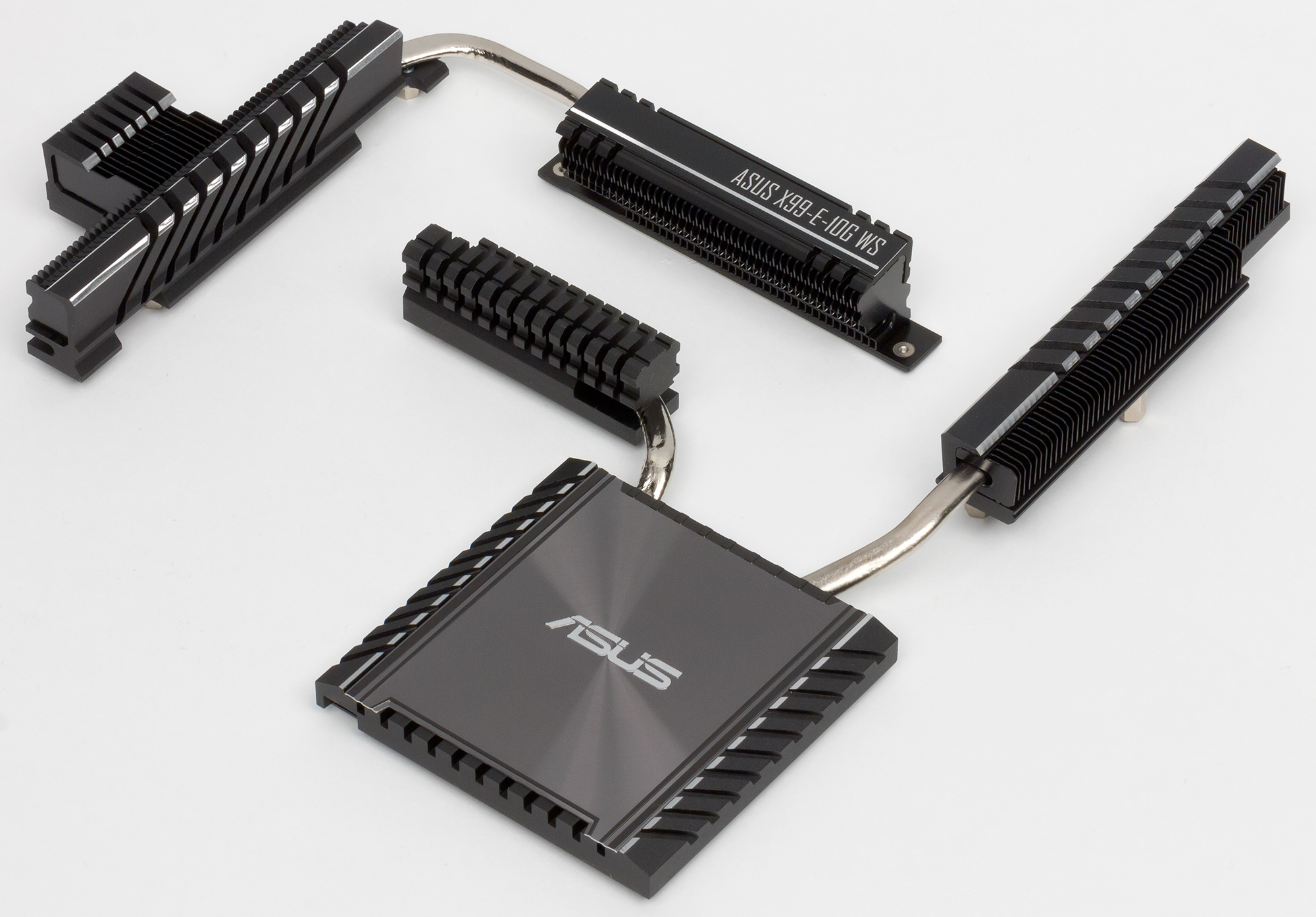

Для охлаждения тепловыделяющих элементов на плате Asus X99-E-10G WS установлено несколько радиаторов. Один радиатор закрывает DrMOS-чипы регулятора напряжения питания процессора. Еще один радиатор, связанный с радиатором DrMOS-чипов тепловой трубкой, закрывает контроллер Intel X550 AT2. Кроме того, есть и еще один составной радиатор, который состоит из трех частей, связанных тепловыми трубками. Один радиатор закрывает чипсет и два коммутатора PLX PEX 8747, а еще два радиатора являются дополнением к нему.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема для подключения вентиляторов кулера процессора и два четырехконтактных разъема для подключения дополнительных вентиляторов. Помимо этого имеется четырехконтактный разъем для подключения помпы водяного охлаждения. Один из двух четырехконтактных разъемов для подключения дополнительных корпусных вентиляторов называется High Amp Fan и поддерживает вентиляторы с током до 3 А.

Также стоит отметить, что на плате имеется один двухконтактный разъем для подключения термодатчика.

Аудиоподсистема

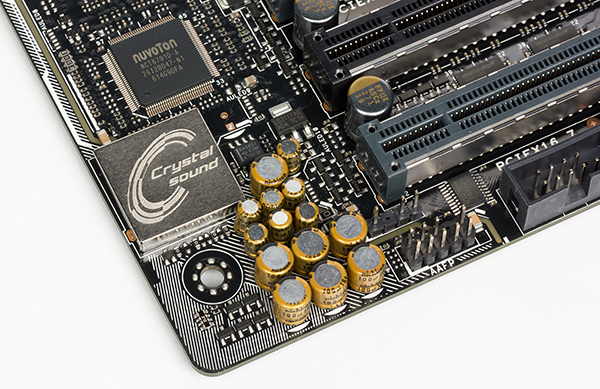

Аудиоподсистема платы Asus X99-E-10G WS называется Crystal Sound 3. Такая же аудиоподсистема используется на многих новых платах Asus. Аудиотракт основан на HDA-аудиокодеке Realtek ALC1150. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus X99-E-10G WS получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,08, −0,10
Очень хорошо
Уровень шума, дБ (А)
−87,4
Хорошо
Динамический диапазон, дБ (А)
87,4
Хорошо
Гармонические искажения, %
0,0079
Очень хорошо
Гармонические искажения + шум, дБ (A)
−77,6
Посредственно
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−82,9
Очень хорошо
Интермодуляции на 10 кГц, %
0,011
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

Если говорить об UEFI BIOS, то на плате Asus X99-E-10G WS он по своему интерфейсу и возможностям практически ничем не отличается от UEFI BIOS на плате Asus X99-Deluxe II, которую мы уже рассматривали. А потому не станем повторяться и отошлем читателей к соответствующей статье.

Сравнение с платой Asus X99-E WS/USB3.1

В ассортименте компании Asus есть плата X99-E WS/USB3.1, которая внешне очень похожа на новую модель Asus X99-E-10G WS. Действительно, Asus X99-E WS/USB3.1 также поддерживает процессоры Intel Xeon E5, имеет семь слотов с форм-фактором PCI Express x16, которые работают точно так же, как на плате Asus X99-E-10G WS. Есть и разъем M.2 (PCIe 3.0 x4) и два порта USB 3.1. Но есть между этими двумя платами и отличия. В том, что касается процессорных линий PCIe 3.0, в обоих случаях для увеличения их количества используется два коммутатора PLX PEX 8747. Но в варианте платы Asus X99-E-10G WS к четырем процессорным линиям PCIe 3.0 подключен дополнительно двухпортовый 10-гигбатитный сетевой контроллер, которого нет на плате Asus X99-E WS/USB 3.1. На плате Asus X99-E-10G WS, кроме разъема M.2, имеется и разъем U.2, который разделяется с M.2. Причем при установке процессора с 28 линиями PCIe 3.0 эти разъемы будут недоступны. На плате Asus X99-E WS/USB3.1 имеется только разъем M.2, но он будет доступен и в варианте процессора с 28 линиями PCIe 3.0.

Что касается набора портов, реализованных через чипсет, а также контролеров, подключенных непосредственно к чипсету, то тут между платами Asus X99-E WS/USB3.1 и Asus X99-E-10G WS большие отличия. Напомним, что в плате Asus X99-E-10G WS к чипсету подключен только контроллер USB 3.1 (ASMedia ASM1142). На плате Asus X99-E WS/USB3.1 два порта USB 3.1 также реализованы на базе контроллера ASMedia ASM1142. Но кроме этого, имеется два контроллера для увеличения числа портов USB 3.0, контроллер для реализации одного разъема SATA Express (еще один разъем реализован на базе чипсета), а также дополнительный контроллер для реализации двух портов eSATA.

Сравнительные спецификации плат Asus X99-E WS/USB3.1 и Asus X99-E-10G WS приведены в таблице.

Asus X99-E-10G WS Asus X99-E WS/USB 3.1
Поддерживаемые процессоры
Intel Core i7, Intel Xeon E5 1600/2600 v3/v4
Intel Core i7, Intel Xeon E5 1600/2600 v3/v4
Процессорный разъем
LGA 2011-v3
LGA 2011-v3
Чипсет
Intel X99
Intel X99
Память
8 × DDR4 (до 128 ГБ)
8 × DDR4 (до 128 ГБ)
Аудиоподсистема
Realtek ALC1150
Realtek ALC1150
Сетевой контроллер
Intel X550-AT2 (10 Гбит/с)
Intel I210-AT
Intel I218LM
Слоты расширения
4 × слота PCI Express 3.0 x16
3 × слота PCI Express 3.0 x8 (в форм-факторе PCI Express x16 )
1 × M.2 (PCIe 3.0 x4, типоразмер 2260/2280)
1 × U.2 (PCIe 3.0 x4)
4× слота PCI Express 3.0 x16
3 × слота PCI Express 3.0 x8 (в форм-факторе PCI Express x16 )
1 × M.2 (PCIe 3.0 x4, типоразмер 2260/2280)
SATA-разъемы
10 × SATA 6 Гбит/с
12 × SATA 6 Гбит/с (включая 4 порта от двух разъемов SATA Express)
2 × SATA Express
2 × eSATA
USB-порты
1 × USB 3.1 (Type-С)
1 × USB 3.1 (Type-A)
8 × USB 3.0
4 × USB 2.0
2 × USB 3.1 (Type-A)
12 × USB 3.0
4 × USB 2.0
Разъемы на задней панели
1× USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
4 × USB 3.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
2× USB 3.1 (Type-A)
8 × USB 3.0
2 × eSATA
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный EATX-разъем питания
2 × 8-контактных EATX 12 В разъем питания
6-контактный EATX 12 В разъем питания
10 × SATA 6 Гбит/с
1 × M.2
2 × U.2
5 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения термодатчика
1 разъем для подключения COM-порта
1 разъем Aura RGB Strip
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
24-контактный EATX-разъем питания
2 × 8-контактных EATX 12 В разъем питания
6-контактный EATX 12 В разъем питания
12 × SATA 6 Гбит/с
2 × SATA Express
1 × M.2
6 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения термодатчика
1 разъем для подключения COM-порта
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
Форм-фактор
E-ATX (305×267 мм)
E-ATX (305×267 мм)

Вообще, по набору и количеству различных портов и разъемов плата Asus X99-E WS/USB 3.1 даже побогаче в сравнении с Asus X99-E-10G WS. Уникальность же платы Asus X99-E-10G WS заключается в наличии двух 10-гигабитных сетевых портов. Но если такие порты не актуальны (для домашних пользователей они точно не актуальны), то никаких преимуществ плата Asus X99-E-10G WS не имеет.

Выводы

Итак, давайте подведем итог. Плата Asus X99-E-10G WS — это исключительно нишевый продукт, ни в коем случае не ориентированный на массового пользователя. Ее уникальная особенность заключается в наличии двух 10-гигабитных сетевых портов. Пока что материнских плат с такими сетевыми портами на рынке нет (если не говорить о серверных платах). Наличие таких сетевых портов позволяет позиционировать эту плату как решение, ориентированное на мощные графические станции со скоростным доступом к сетевым хранилищам данных. Если же необходимости в использовании 10-гигабитных сетевых портов нет, но в то же время нужна мощная рабочая станция с возможностью установки до 4 видеокарт, которые можно объединить в режимы SLI или CrossFireX, то имеет смысл присмотреться к плате Asus X99-E WS/USB 3.1.

На момент написания обзора розничная стоимость платы Asus X99-E-10G WS была неизвестна, но скорее всего, стоить она будет значительно дороже, чем плата Asus X99-E WS/USB 3.1, которая продается за 35 тысяч рублей.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
