ASUS P8Z77-V Pro — системная плата на чипсете Intel Z77 (Socket 1155)


Ситуация, когда для нового процессора требуется и новая материнская плата с новым же чипсетом, встречалась уже достаточно часто. Все производители материнских плат спешили представить свои новые продукты, играя в курицу и яйцо. Однако, как вы уже знаете, этой весной все проходит иначе — новые процессоры Intel с кодовым названием Ivy Bridge можно использовать на «старых» платах. Но это совсем не означает, что лидерам рынка компонентов можно не волноваться — пользователи, которые хотят все самое новое, наиболее активны и очень интересны в финансовом плане, так что выход линейки чипсетов седьмой серии все восприняли с энтузиазмом.

В арсенале компании ASUS появилась сразу дюжина продуктов на максимальной версии чипсетной линейки — Intel Z77. Честно говоря, на наш взгляд это перебор: разобраться в отличиях и многочисленных суффиксах пользователям будет непросто, если речь будет идти об обычных «рабочих лошадках». В этом материале мы рассмотрим материнскую плату модели P8Z77-V Pro.

Среди ее отличительных сторон производитель упоминает использование чипа Digi+ для управления цепями питания, возможность использования четырехчиповых SLI и CrossFireX, систему управления вентиляторами в корпусе Fan Xpert 2.

Комплектация и фирменные утилиты

Традиционно, из дюжины моделей на одном чипсете только некоторые удостоились оригинальных упаковок. Нашему сегодняшнему герою не повезло — обычная картонная коробка средних размеров. Оформление ее, на первый взгляд, почти не отличается от множества других массовых устройств. Но при внимательном рассмотрении на картоне можно заметить фактуру (конгрев).

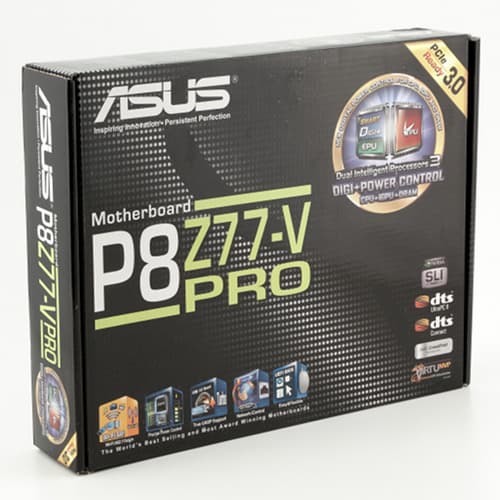

Упаковка материнской платы ASUS P8Z77-V Pro

Обращает на себя подробное описание многочисленных особенностей платы. Жаль, что только на английском. Причем это не просто переписанные красивыми словами технические характеристики, а действительно уникальные функции устройства. Подробнее на некоторых из них мы остановимся ниже.

Комплект поставки у данной модели достаточно богатый: заглушка на заднюю панель платы с черной вставкой и подписями разъемов, два кабеля SATA 6 Гбит/с с защелками (один разъем прямой, второй угловой), два кабеля «просто» SATA с такими же разъемами, гибкий мостик SLI, специальные переходники для удобства подключения разъемов на передней панели корпуса к разъемам на плате (один для кнопок и индикаторов, второй — для портов USB), планка на заднюю панель корпуса с парой портов USB 2.0 и одним eSATA, фирменный беспроводной модуль Wi-Fi с внешней антенной, толстое руководство пользователя (на английском языке), DVD-диск с драйверами, программами и документами.

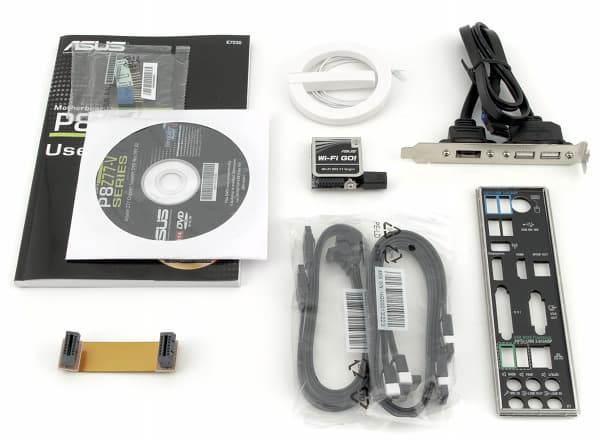

Комплект поставки материнской платы ASUS P8Z77-V Pro

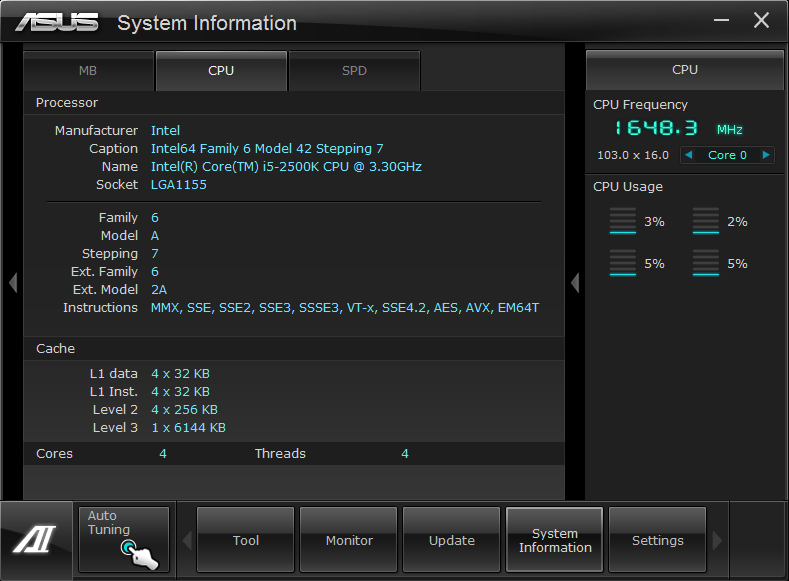

В комплекте с материнской платой идет множество утилит, некоторые из которых заслуживают специального рассмотрения в отдельном материале и мы постараемся вернуться к этому вопросу в ближайшее время. Все они собраны в единой оболочке AI Suite II для упрощения как установки, так и работы с ними.

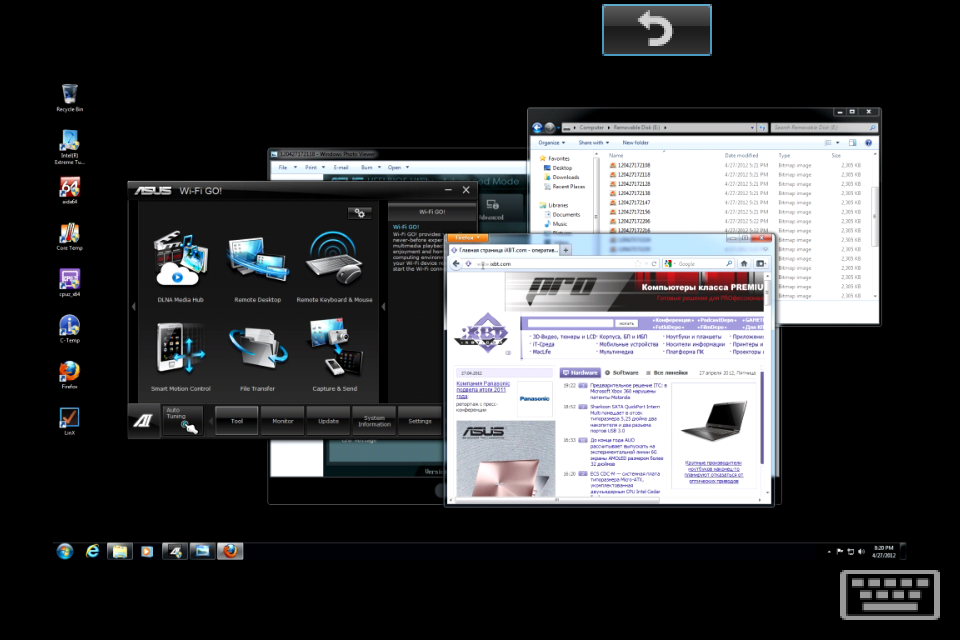

С сайта производителя можно загрузить обновленную версию комплекта в виде одного архива. В комплекте есть утилиты для мониторинга состояния системы, сбора системной информации, обновления ПО и BIOS, управления контроллером Wi-Fi (в том числе и для организации точки доступа), настройки портов USB, выбора режимов энергосбережения, настройки управления питанием, разгона системы, установки приоритетов сетевому трафику, удаленного управления с беспроводных мобильных устройств.

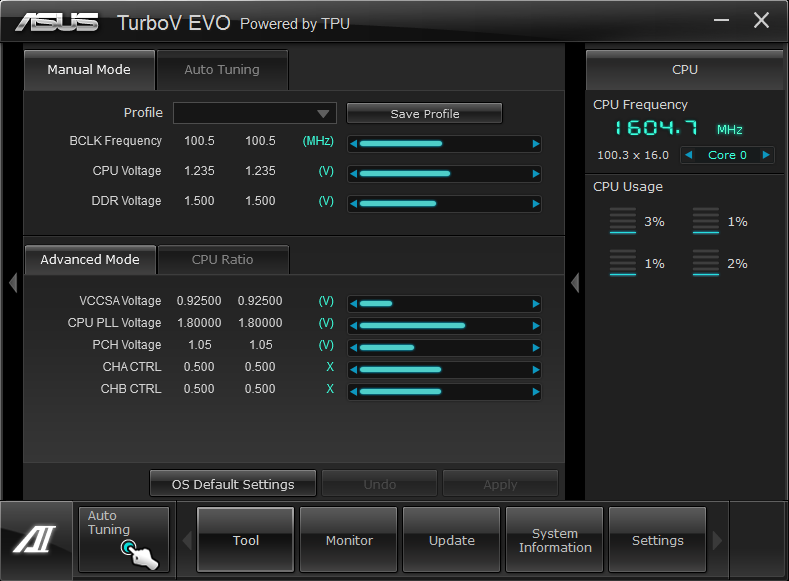

Для автоматического разгона системы применяется утилита TurboV. Мы проверили ее работоспособность в автоматическом режиме с процессором Intel Core i5-2500K и системой жидкостного охлаждения Corsair H100. Выбор профиля «Fast» позволил буквально за пару секунд увеличить частоту процессора на треть — до 4,3 ГГц.

Более длительный процесс в профиле «Extreme» показал еще более впечатляющие результаты — частота превысила 5,2 ГГц. Правда, надо отметить, что второй вариант оказался неустойчив под нагрузкой программы LinX. В «красивом» режиме 5 ГГц (100 МГц × 50) система справилась и с этим тестом. Упомянем также и наличие системы автоматического сброса настроек в случае неудачного разгона

Особенности платы

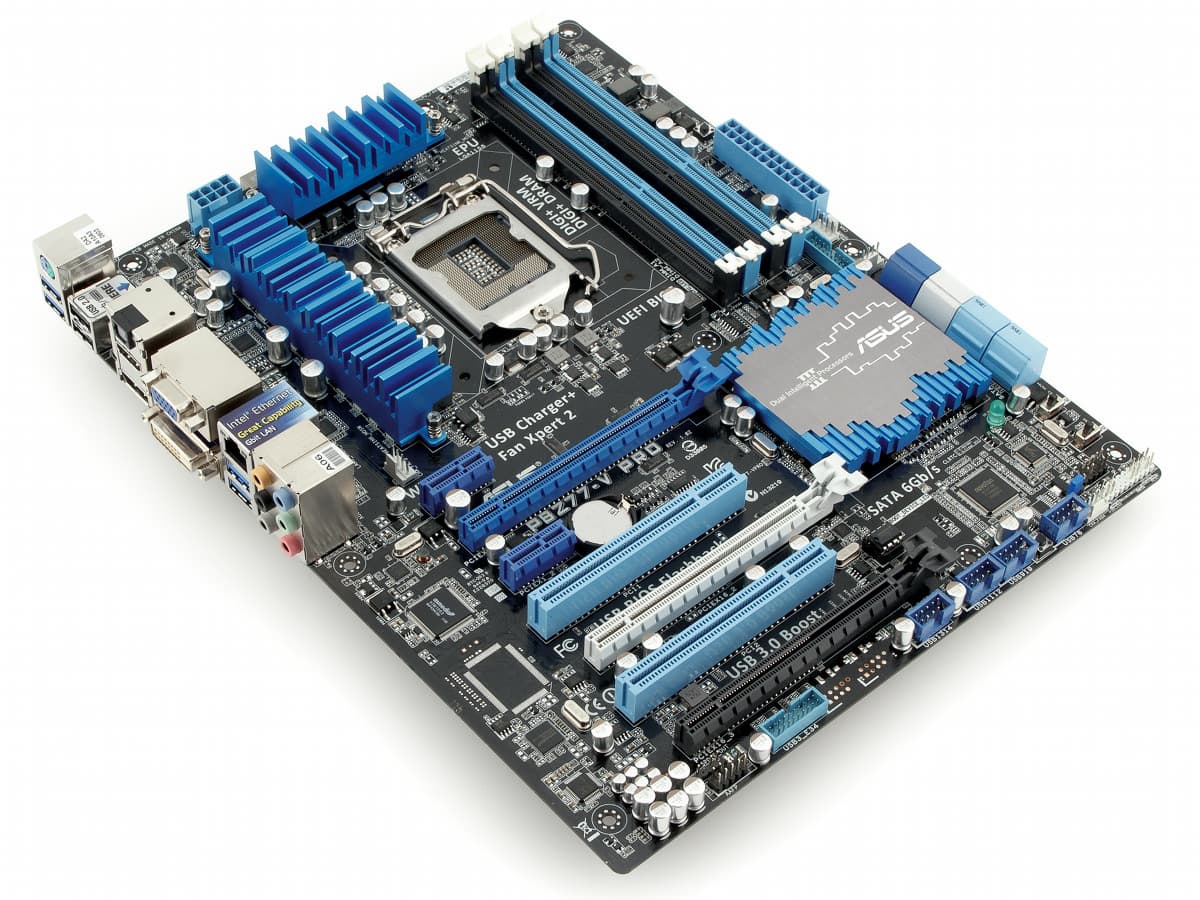

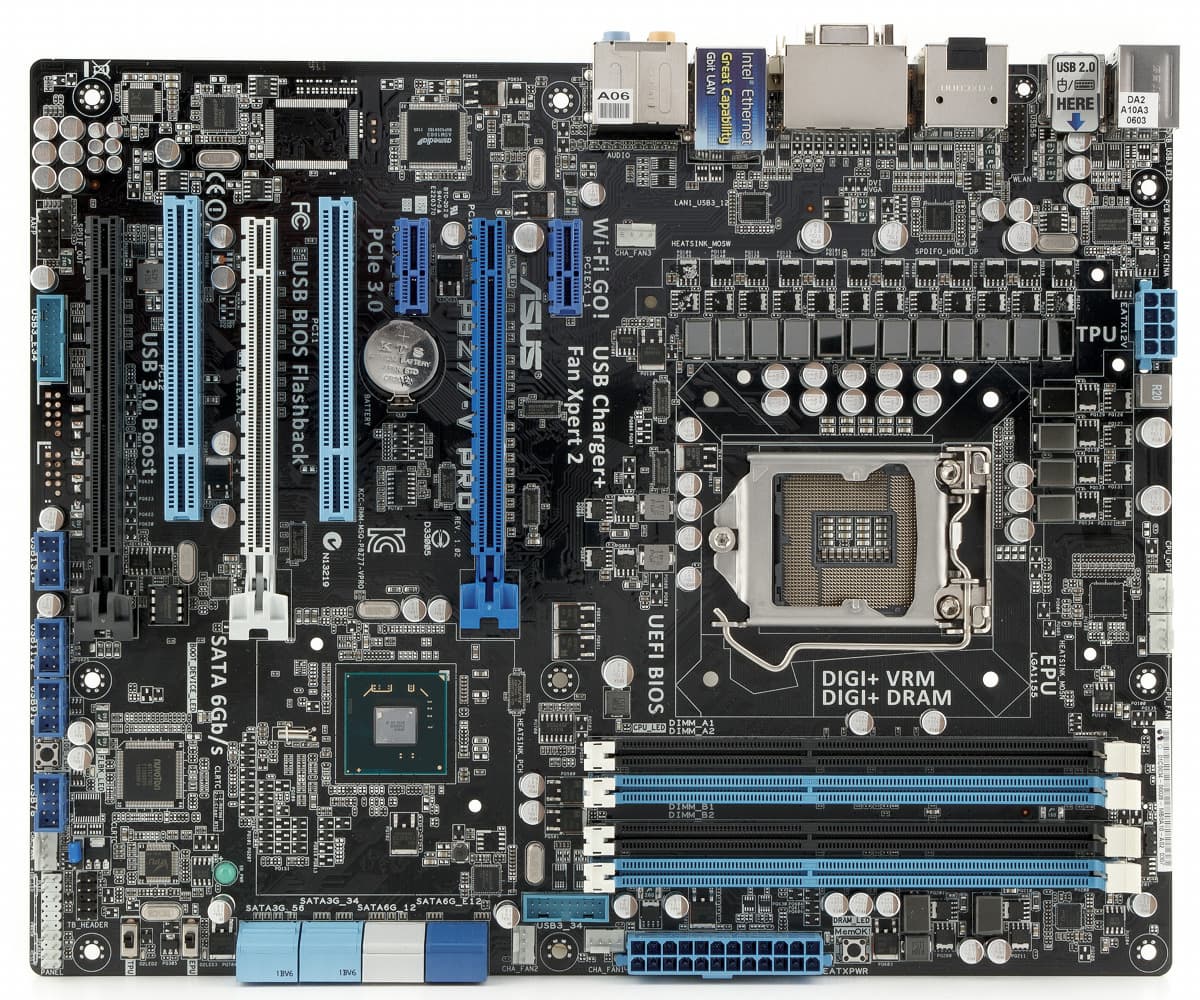

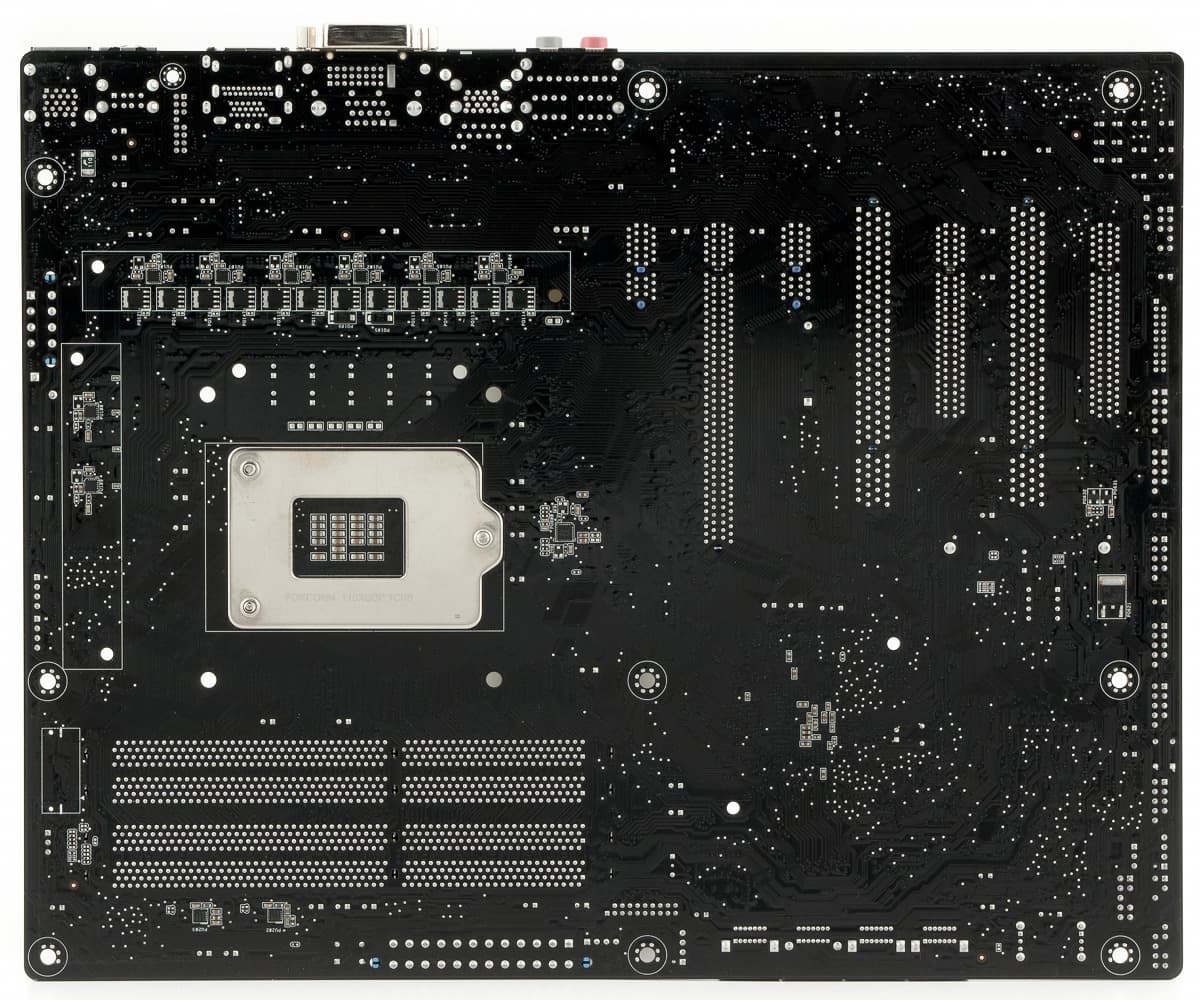

Материнская плата использует текстолит черного цвета, что позволяет ей выглядеть и строго, и стильно. Она имеет стандартный размер ATX (304×244 мм), так что все элементы конфигурации смогли разместиться свободно. Процессорный разъем LGA1155 можно использовать как с 32-нанометровыми, так и с новыми 22-нанометровыми процессорами Intel (кодовые названия Sandy Bridge и Ivy Bridge соответственно). Про большинство современных плат нельзя сказать, что около сокета есть много свободного места и будет легко установить систему охлаждения любого формата. Рассматриваемый продукт не является исключением из этого правила, но все расположено по стандарту, и боксовые кулеры конечно установятся без проблем. А если вы соберетесь приобрести что-то крупное и более эффективное, то рекомендуем предварительно убедиться в возможности установки.

На данной модели установлено четыре слота для оперативной памяти стандарта DDR3. Производитель говорит о возможности работы на частотах до 1200 МГц (DDR3-2400) включительно в режиме разгона. Поддерживаются профили XMP — в частности, тестовые модули Kingston без проблем заработали в своем «родном» режиме DDR3-2133 (достаточно было изменить только один параметр в BIOS Setup). Защелки у слотов «односторонние», что призвано упростить установку модулей, хотя с эффективностью можно и поспорить. Не забыли и про кнопку MemOK!, которая поможет запустить систему в случае установки «не очень совместимых» модулей памяти.

Конфигурация слотов расширения непростая. Отличия в цветовой маркировке разобраться не помогают. Есть два слота PCIe формата x16, подключенных к процессору и способных работать в режиме x16 с одной видеокартой, устанавливаемой в первый слот, и в режиме x8+x8 с двумя видеокартами. Эти порты поддерживают стандарт версии 3.0 в случае установки соответствующего процессора (это подтверждается и использованием соответствующих стандарту чипов ASMedia для коммутации). Расположение этих слотов позволяет работать картам с трехслотовыми системами охлаждения. Третий слот формата x16 версии 2.0 работает через чипсет и поддерживает максимальный режим x4. По информации производителя, он делит линии чипсета с другими слотами (оба PCIe x1) и внешними контроллерами (внутренние порты USB 3.0 и SATA 6 Гбит/с на чипах ASMedia). Так что при максимальном использовании всех устройств от него можно ожидать только режима x1.

Последняя пара — слоты PCIe x1 — расположены с двух сторон от «главного» графического слота. Так что один из них будет свободен в любой конфигурации (если не помешает крупный процессорный кулер), а второй в большинстве случаев будет недоступен при установке внешней игровой видеокарты, поскольку большинство из них имеет двухслотовую систему охлаждения. Кроме того, эти порты делят линии PCIe с третьим слотом PCIe x16, а второй из них — еще и с внешним чипом SATA 6 Гбит/с.

Многочисленные внешние контроллеры и большой набор портов расширения полностью используют доступные в чипсете 8 линий PCIe 2.0. Отметим также поддержку данной платой технологии LucidLogix Virtu MVP (мы писали о LucidLogix Virtu), призванной увеличить производительность графических приложений благодаря совместному использованию интегрированной и внешней видеокарт, хотя, на наш взгляд, удобнее все-таки приобрести более производительную внешнюю видеокарту, чем рассчитывать на эту функцию.

Микросхема BIOS на 8 МБ установлена на панельке, но в большинстве случаев это не пригодится — в данной плате реализована технология USB BIOS Flashback. Она позволяет восстановить полностью «убитую» прошивку с подключаемой в выделенный USB-порт флешки с образом. Для этого используется специализированная микросхема на плате. Правда, корпус открывать придется — для доступа к кнопке запуска процесса восстановления.

Как и у многих других материнских плат ASUS, у P8Z77-V Pro есть специальные светодиоды, которые помогут определить причины проблем с загрузкой. Причем для этого не потребуется долгое изучение документации и кодов — индикаторы расположены около всех критичных элементов (процессора, памяти, порта видеокарты).

Большинство разъемов материнской платы собраны вдоль ее нижнего края (левого на фотографии). Причем занимают они его практически полностью (кроме двух отсутствующих в этой модификации платы разъемов). Из-за этого может быть затруднен доступ к кнопке экстренного восстановления BIOS. Перемычка для сброса CMOS тоже расположена не очень удобно — слишком близко к разъемам.

Схемы питания и охлаждения

Подключение к блоку питания происходит стандартными разъемами на 24 контакта и 8 контактов (допускается работа с четырехконтактным подключением коннектором ATX12V). Для управления электропитанием компонентов системы используются несколько чипов Digi+. Производитель называет это технологией «Dual Intelligent Processors 3». Всего на процессор поступает 12 фаз, четыре на графическое ядро (в данном случае речь идет о работе восьмиканального ШИМ-контроллера с удвоением фаз), и две на оперативную память.

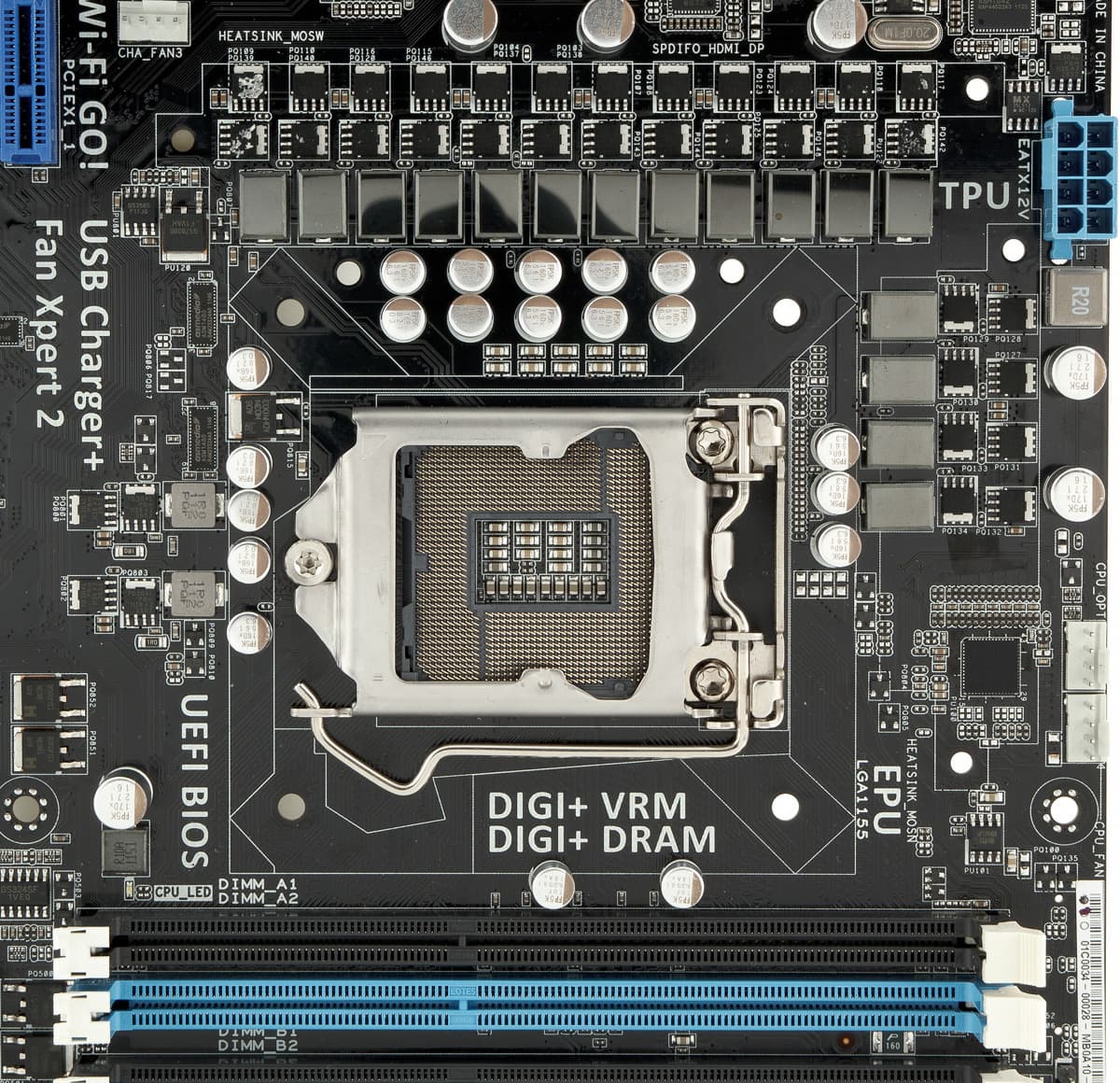

Элементы цепей питания процессора около сокета закрыты относительно небольшими алюминиевыми радиаторами высотой около 25 мм. Отметим, что их конструкция дополняется пластинами с обратной стороны печатной платы. Никаких тепловых трубок здесь нет, что скорее хорошо, чем плохо. Также можно увидеть радиатор со сложной формой верхней поверхности на микросхеме чипсета. Его высота всего 12 мм и он не будет мешать установке карт расширения — разве только доступу к защелкам слотов PCIe x16. Данной конфигурации системы охлаждения более чем достаточно для рассматриваемой модели. В тестах с разогнанным процессором Intel Core i5-2500K на радиаторы питания мы направляли поток от неторопливого 120-миллиметрового вентилятора, поскольку на процессор была установлена жидкостная система охлаждения. В этих условиях их температура не вызывала никаких опасений.

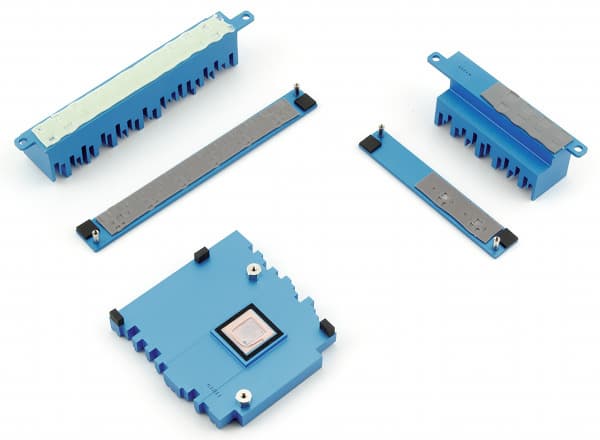

Радиаторы материнской платы ASUS P8Z77-V Pro

Для подключения вентиляторов на плате предусмотрено целых шесть разъемов — «двойной» для процессора и четыре для корпуса. Все они четырехконтактные и поддерживают автоматическое управление скоростью вращения, что позволит создать эффективную и тихую систему. Отметим реализацию в данной плате новой уникальной технологии Fan Xpert 2. Она способна обеспечить необходимый температурный режим с сохранением низкого уровня шума системы. Для этого после сборки ПК, установки и подключения всех вентиляторов нужно запустить специальную программу, которая автоматически откалибрует работу системы вентиляторов: она сможет определить влияние каждого вентилятора на температуру системных компонентов и предложить оптимальный режим работы.

В данном разделе упомянем также наличие на плате переключателей и индикаторов TPU и EPU. Первый активирует функцию автоматического разгона системы с участием одноименного чипа. Можно задействовать ее и после загрузки операционной системы через фирменную утилиту. EPU призвана сократить энергопотребление системы путем динамического управления цепями питания.

BIOS

BIOS реализован по технологии UEFI и имеет в основе код AMI. Он допускает управление мышкой (хотя без клавиатуры не обойтись) и имеет несколько вариантов локализации. На русскую нельзя взглянуть без слез — как будто в Китае есть единственная версия русского шрифта, которую часто можно встретить в «безымянных» смартфонах.

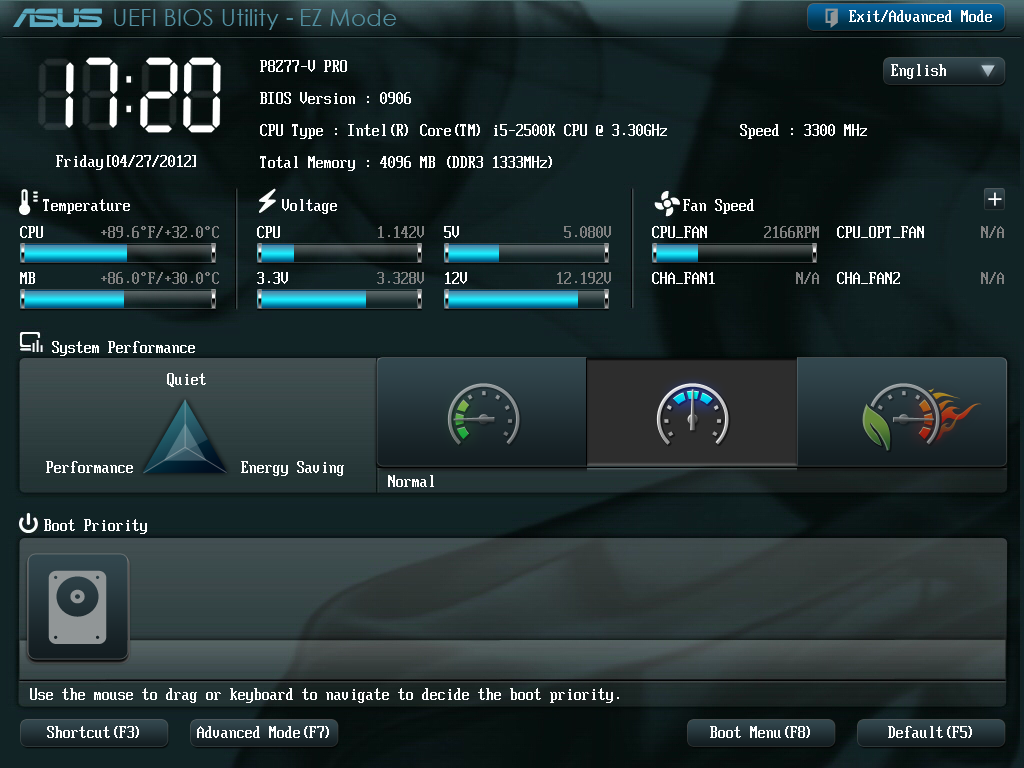

Первая страница, которую видит пользователь после входа в BIOS Setup, представляет собой реализацию упрощенной версии «EZ Mode». Здесь можно проверить конфигурацию процессора, памяти, винчестеров, посмотреть данные мониторинга встроенных в плату датчиков (температуры, напряжения, вентиляторы), изменить порядок загрузки и выбрать один из режимов «оптимизации» параметров процессора — «эко», «нормальный», «оптимальный по версии ASUS».

Для доступа к полному набору настроек нужно перейти в режим «Advanced Mode». В нем традиционно представлены разделы:

  • Main — отображении версии BIOS, установка времени и даты;
  • Ai Tweaker — настройки частот, напряжений и режимов для разгона и оптимизации системы;
  • Advanced — установка параметров CPU/PCH/SA, настройка SATA и USB, внешних контроллеров;
  • Monitor — мониторинг датчиков системы, настройка Q-Fan для управления скоростью вентиляторов;
  • Boot — параметры загрузки ОС, выбор устройств;
  • Tool — доступ к утилите прошивки BIOS EZ Flash, управление профилями разгона, отображение информации из SPD модулей памяти (в том числе и XMP).

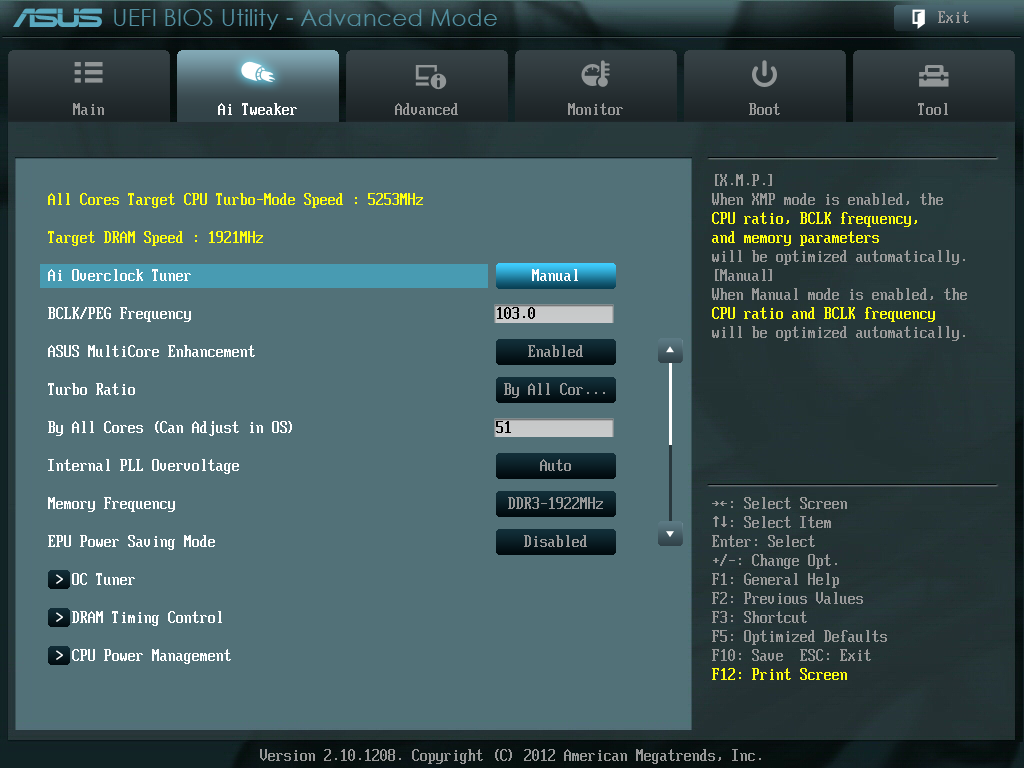

Начинающим пользователям не рекомендуем заходить в Ai Tweaker, на первый взгляд там находится около сотни параметров. Тем более что эффективный разгон можно осуществить и фирменной утилитой из Windows. Остальные пункты достаточно просты и не вызывают никаких проблем с поиском нужных опций.

Функциональность

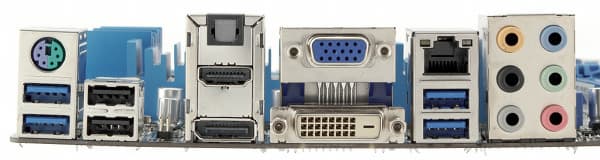

Больше всего места на задней панели занимают видеовыходы — здесь их целых четыре на любой вкус: VGA, DVI-D, HDMI, DisplayPort. Сложно сказать, действительно ли такая конфигурация востребована, но то, что для подключения любого монитора не потребуются никакие переходники, вполне можно отнести к плюсам. Разъем PS/2 уже давно стоит списать в утиль, лучше установить вместо него еще пару USB или eSATA. Последних, кстати у этой платы нет ни одного. Немного компенсируется это за счет того, что 4 порта USB соответствуют версии 3.0 этого интерфейса. Причем два из них — чипсетные, а вторая пара работает от внешнего контроллера. Порты USB 2.0 реализованы контроллером чипсета.

Материнская плата ASUS P8Z77-V Pro

Звуковые выходы и сеть стандартны — аналоговые миниджеки для конфигурации 7.1, цифровой оптический выход S/PDIF-Out, порт RJ-45 со встроенными индикаторами. Отдельное место отводится контроллеру Wi-Fi для подключения антенны и светодиода индикации работы.

Несмотря на использование современного многофункционального чипсета Intel Z77, на рассматриваемой плате установлено множество дополнительных контроллеров, которые добавляют новые функции и расширяют существующие. Полный список состоит из:

  • двух контроллеров USB 3.0 на базе микросхем ASMedia ASM1042 (PCIe x1), каждая с поддержкой 2 устройств, два порта выведены на заднюю панель, два — на коннектор планки для подключения к разъемам на корпусе;
  • интегрированного звука на базе HDA-кодека Realtek ALC892 формата 7.1, с оптическим разъемом S/PDIF-Out на задней панели платы и дополнительным разъемом S/PDIF-Out на текстолите;
  • гигабитного сетевого контроллера на базе MAC-контроллера в чипсете и PHY Intel;
  • контроллера шины PCI на чипе ASMedia ASM1083 (PCIe x1) для реализации двух слотов;
  • SATA-контроллера ASMedia ASM1061 (PCIe x1) с поддержкой двух внутренних портов SATA 6 Гбит/с.

На материнской плате предусмотрено восемь разъемов SATA для подключения накопителей. Из них шесть чипсетных, два из которых поддерживают скорость интерфейса 6 Гбит/с. Оставшиеся два реализованы на внешнем контроллере ASMedia и также поддерживают скорость 6 Гбит/с. Расположены порты около края платы под углом, так что их кабели не будут мешать картам расширения. Цветовая маркировка позволяет легко определить тип порта. Внешний порт eSATA можно реализовать через подключение комплектной планки для задней панели корпуса (коннектор от нее втыкается в любой порт на текстолите на ваш выбор, обеспечивая ту скорость и функциональность порта eSATA, которая вам нужна «сзади»). Чипсетный контроллер поддерживает RAID 0, 1, 5, 10, Matrix RAID и технологии Intel — Smart Response, Rapid Start и Smart Connect. Кстати, ASUS решила предложить и свою утилиту для использования SSD в качестве кэша для винчестера.

Встроенный звуковой кодек реализует стандартные режимы с подключением к аналоговым выходам до 7.1, а также поддерживает работу с цифровым звуком, включая HD-дорожки в BD и вывод через штатный HDMI.

Z77 впервые для Intel имеет встроенные контроллеры USB 3.0 (напомним, что именно как 3.0 они работают сегодня только в Windows 7, поскольку только для нее есть соответствующие драйвера). Но ASUS решил добавить и пару внешних контроллеров. В результате пользователь получает четыре порта версии 3.0 и два версии 2.0 на задней панели, а также разъемы на плате еще на четыре порта 3.0 и на восемь 2.0. Плата поддерживает стандарт USB 3.0 UASP (подробнее об этой технологии можно прочитать в обзоре ASUS P9X79 Pro) для портов, реализованных на базе чипов ASMedia, а также быструю зарядку мобильных устройств (USB Charger+).

Одно из нововведений в данной линейке материнских плат — комплектация беспроводным модулем. Честно говоря, реализация, на наш взгляд, выбрана несколько странно. Сегодня есть неплохие USB-контроллеры, обеспечивающие высокую скорость работы в стандарте 802.11n. Их легко выбрать, подключить и использовать. Но ASUS пошел своим путем — стандартная карта формата half mini-PCIe устанавливается в фирменный переходник, который ставится на материнской плате в специальный слот между разъемами задней панели и закрепляется винтом с обратной стороны. Антенна (или несколько) при этом использует также микроразъемы собственного, оригинального формата. В результате пользователь сталкивается со множеством ограничений — нельзя установить другую плату, сложно заменить антенну, нельзя использовать этот продукт с другими устройствами. Возможно, именно последний пункт и стал причиной подобной конструкции. В P8Z77-V Pro используется одноканальный однодиапазонный чип Qualcomm Atheros AR9485 с поддержкой максимальной скорости подключения 150 Мбит/с. Отметим, что у других материнских плат этой серии встречаются и более производительные решения.

Наличие на плате двух стандартных слотов PCI будет интересно пользователям, которым необходимо использовать платы расширения старого стандарта.

Заключение

Анонс нового чипсета и новой линейки процессоров в очередной раз подстегнул производителей к обновлению своих продуктов. Желая поддержать высокий статус одного из лидеров рынка, компания ASUS выпустила сразу дюжину моделей на чипсете Z77. Выбрать подходящую из них — непростая задача. И даже наличие на сайте компании функции сравнения продуктов мало помогает в этой ситуации. Так что рекомендуем вам записать точные требования и «примерять» их на представленные на рынке решения.

Формат ATX позволил реализовать на P8Z77-V Pro достаточно интересную конфигурацию слотов расширения, допускающую одновременную работу трех видеокарт. Также в этой модели доступны два слота формата PCI, что может быть интересно пользователям, которые не успели или не смогли заменить оборудование на более современное. Отметим использование сетевого контроллера самой Intel, которые считаются образцовыми, хотя и более дорогими, и наличие беспроводного адаптера стандарта 802.11n (но самой младшей конфигурации). Другие дополнительные контроллеры добавляют к возможностям чипсета четыре порта USB 3.0 и пару SATA. Остальные параметры продукта вполне соответствуют современному решению для построения высокопроизводительной вычислительной системы на базе процессоров Intel Core прошлого и последнего поколений. Из фирменных программ и технологий упомянем TurboV для разгона системы и Wi-Fi Go! для работы с мобильными устройствами.
