ASUS P4R800-V Deluxe ? системная плата на базе чипсета ATI Radeon 9100 IGP


У платы присутствует полный набор современных интерфейсов, типичный для моделей ASUS Deluxe, да еще и встроенное видеоядро, самое быстрое из доступных. Жаль, что скорость работы с памятью у чипсета относительно невелика, так что с учетом использования внешней графики или просто в неигровых приложениях эта модель не будет лучшим выбором. К нам на тестирование попал вариант «Gold» (дополнительно комплектуется набором ПО от InterVideo для просмотра и создания DVD).

В разводке платы сразу узнаются характерные черты моделей ASUS: фирменный слот Wi-Fi, «уложенные набок» разъемы IDE и Floppy, промежуток между слотом AGP и первым PCI (что позволяет использовать видеоускорители с громоздкой или турбинной системой охлаждения). К сожалению, установленная в расположенный таким образом слот AGP видеокарта будет блокировать модули памяти в разъемах. Также отметим привычно неудачное расположение аудиовходов перед слотами PCI. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. Наличие напряжения +5 В Standby индицируется зеленым светодиодом на плате. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ).

Плата является единственной полноразмерной моделью компании на чипсете Radeon 9100 IGP, а потому на ее PCB отсутствуют разведенные для других моделей, но не распаянные элементы (разъем для подключения несуществующих у чипсета ATI 7-го и 8-го портов USB является, скорее, жертвой общей унификации печатных плат). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, заявлена поддержка процессоров на ядре Prescott);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ/модулей DDR266/333 или до 2 ГБ/модулей DDR400, для включения двухканального режима требуется симметричное заполнение разъемов одного цвета попарно одинаковыми модулями, список сертифицированных модулей памяти можно найти в руководстве или на сайте ASUS);
  • Слот AGP (с защелкой);
  • 5 слотов PCI (последний — разделяемый со слотом Wi-Fi);
  • Слот ASUS Wi-Fi (предназначен для установки фирменной карты расширения — адаптера беспроводной связи стандарта Wi-Fi-b);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные» (подключаемые диски могут работать по протоколу ATA133), функционирование третьего обеспечивается дополнительным контроллером (подключаемые к нему диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками SATA);
  • 2 разъема SATA (Serial ATA) — функционируют за счет дополнительного контроллера (подключаемые к ним диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками PATA);
  • Разъем для подключения планки на 2 дополнительных порта USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • 2 разъема для подключения COM-портов;
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения звукового сигнала Modem-In;
  • Разъем для датчика открытия корпуса;
  • Разъемы для подключения планок с дополнительными звуковыми выходами и S/PDIF-Out;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

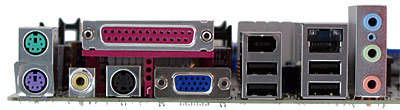

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, TV-Out типов Composite и S-Video, 1 VGA;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна серии AI Series (хотя плата к этой серии не относится);
  • Документация: руководство пользователя материнской платы и руководство пользователя ПО от InterVideo на английском языке, краткое руководство по установке и настройке платы на 12 языках, включая русский;
  • Кабели: 1 ATA66/100/133 и шлейф для подключения дисковода — оба черного цвета с логотипом компании, 2 кабеля Serial ATA (с переходником-разветвителем питания);
  • Планка на заднюю панель компьютера с COM-портом;
  • Планка на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Планка на заднюю панель компьютера с разъемами S/PDIF-Out типов Coaxial и Toslink;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • ASUS AI Booster;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • DirectX 8.1;
    • InterVideo WinDVD 5 Platinum;
    • InterVideo WinDVD Creator 2 Platinum;
    • InterVideo WinRip 2.

Интегрированные контроллеры

  • Видео, на базе интегрированного в чипсет ATI Radeon 9200, с поддержкой соответствующих возможностей в 3D и TV-Out (на плате распаяны выходы S-Video и композитный);
  • Звуковой, на базе AC'97-кодека Analog Devices AD1888, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet) — контроллер подключается напрямую к северному мосту чипсета по специальной шине (266 МБ/с);
  • SATA/IDE RAID, на базе микросхемы SiS180, с возможностью создания RAID уровней 0, 1, 0+1 и JBOD, поддержкой 2 разъемов SATA и 1 разъема ATA133;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+3.56, -9.11Очень плохо
Уровень шума, дБ (А):-88.3Хорошо
Динамический диапазон, дБ (А):86.4Хорошо
Нелин. искажения, %:0.012Хорошо
Интермод. искажения, %:1.742Плохо
Взаимопроникновение каналов, дБ:-87.7Отлично

Общая оценка: Средне (подробнее). Со звуком у этой платы дело обстоит очень и очень плохо — взгляните хотя бы на неравномерность АЧХ.

Фирменные технологии

  • ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS LAT (LAN Acceleration Technology — подключение сетевого контроллера напрямую к северному мосту чипсета по специальной шине с пропускной способностью 266 МБ/с)
  • ASUS CrashFree BIOS2 (возможность автовосстановления BIOS при загрузке со специальной дискеты или CD);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS Q-Fan Technology (автоматически контролируемое изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo2 (возможность вывести собственную графическую заставку вместо обычной картинки POST);
  • ASUS Instant Music (возможность проигрывания Audio CD без загрузки ОС);
  • CPU Parameter Recall (автоматический сброс настроек BIOS на начальные при невозможности загрузиться (обычно вследствие переразгона) без необходимости использовать перемычку на плате);
  • ASUS WiFi@Home (фирменный разъем для карт расширения на плате).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры USB
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, TRCD, TRP, TRAS
Выбор частоты работы памяти+Auto, DDR266, DDR333, DDR400
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—266 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Auto, 1,3875—1,85 В с шагом 0,0125 В
Изменение напряжения памяти+Auto, 2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета+Auto, 1,5, 1,6 В
Изменение напряжения шины AGP+Auto, 1,5, 1,6 В

Использовалась версия BIOS 1006, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

К настоящему моменту мы протестировали всего одну плату на чипсете ATI Radeon 9100 IGP, причем от не самого заметного игрока на рынке материнских плат (компании Sapphire), причем предоставлена та модель нам была на правах инженерного образца. Поэтому мы не будем подсчитывать проценты превосходства, а просто констатируем, что ASUS P4R800-V Deluxe является быстрейшей из рассмотренных нами представительниц чипсета.

ТестASUS P4R800-V DeluxeSapphire Axion A26
Архивирование в WinRAR, мин:сек3:223:38
Return to Castle Wolfenstein (Fast@800x600x32), fps209198
Return to Castle Wolfenstein (Normal@1024x768x32), fps195187
Serious Sam: The Second Encounter (Speed@800x600x32), fps127122
Serious Sam: The Second Encounter (Normal@1024x768x32), fps123116

Результаты тестов:
