ASUS M4A87TD EVO — системная плата на базе чипсета AMD 870 (Socket AM3)

1390
1390

Становится уже непривычно брать в руки плату, на которой нет ни дополнительных кнопочек, ни лампочек, и даже порты SATA выстроились обычным образом и «смотрят» вверх. Впрочем, кое-какие излишества все же обнаружились — в частности, переключатель для разблокировки ядер. Но очевидно, что эта плата все равно рассчитана на пользователей, для которых в первую очередь важна функциональность в обычном понимании этого слова.

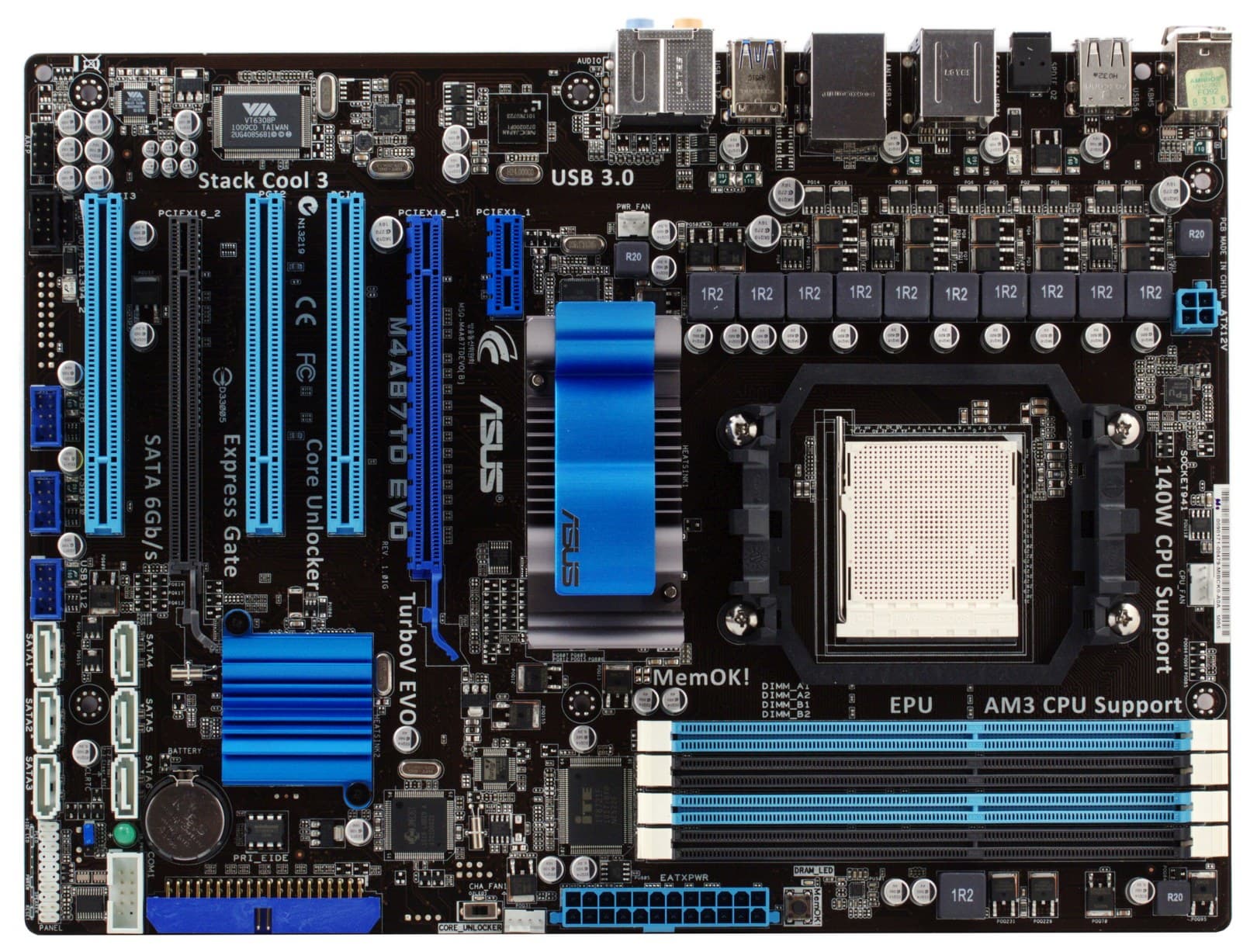

Особенности платы

1188
1188

Мы уже привыкли, что платы на чипсетах из этой серии, в том числе не поддерживающих формально CrossFire, обычно имеют по два графических слота. И в данном случае второй слот готов предоставить в распоряжение второй видеокарты 4 линии PCIE 2.0 из числа резервных в чипсете. Это приемлемо на практике, если в связку добавляются среднебюджетные видеокарты. Включение режима CrossFire доступно в драйвере стандартным образом. Слоты установлены через двойное расстояние, однако вторая видеокарта с громоздкой системой охлаждения перекроет часть разъемов SATA, но, впрочем, едва ли эта плата будет выбрана любителями топовых графических решений.

Плата наверняка понравится владельцам старых карт расширения и периферии: имеется 3 слота PCI, удобно расположенный порт IDE и разъем для подключения планки с COM-портом. В остальном по оснащению плата соответствует даже не среднему уровню, а верхней границе среднего уровня. Например, порт eSATA реализован не за счет основных чипсетных разъемов, а с помощью дополнительного контроллера. Хотя по этой причине он соответствует версии 2.0, а не 3.0, в отличие от внутренних разъемов на плате.

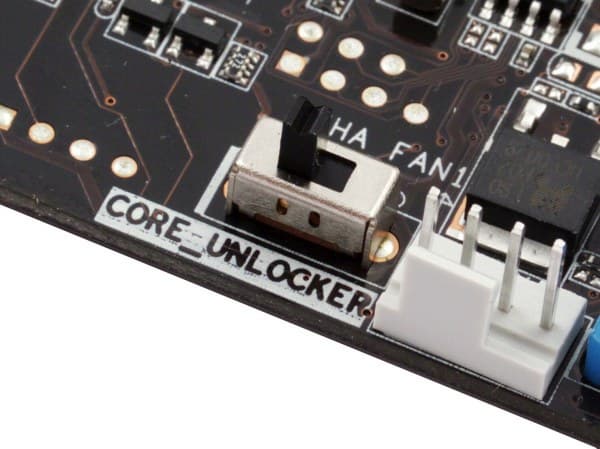

Также имеется переключатель для включения режима разблокировки ядер в процессорах соответствующих серий. Строго говоря, он не особо нужен сейчас, когда аналогичная возможность есть в BIOS, причем даже не нужно заходить в меню, достаточно нажать клавишу «4» на клавиатуре, пока отображается загрузочная заставка. Имеется также кнопка MemOK, которую пользователь может нажать в случае, если компьютер не стартует из-за неудачного комплекта памяти. Должно помогать, когда используются смешанные комплекты или заняты все четыре слота памяти. Но мы не смогли смоделировать условия, в которых бы действие этой кнопки проявилось. Если параметры в BIOS настроены на автоматический выбор таймингов, проблем с запуском не возникало и так.

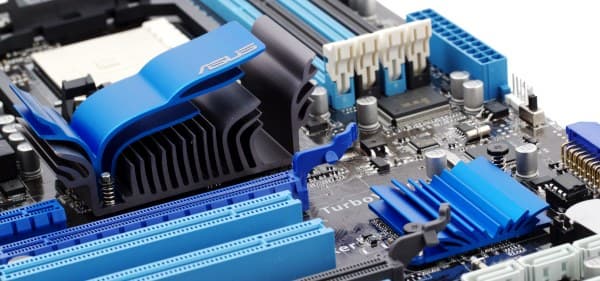

Форма радиаторов на современых платах ASUS необычная, но уже не удивляет. Что касается эффективности охлаждения, то она приемлемая, тем более для чипсета без графического ядра. Хотя в том случае, если на процессоре установлен тихоходный вентилятор или теплообменник водяного охлаждения, системная температура может подняться до 45 градусов. Это допустимо, но все же лучше, чтобы хотя бы минимальное движение воздуха в области радиатора присутствовало, тогда нагрев не превышает 40 градусов даже при длительной нагрузке и повышенной температуре окружающего воздуха.

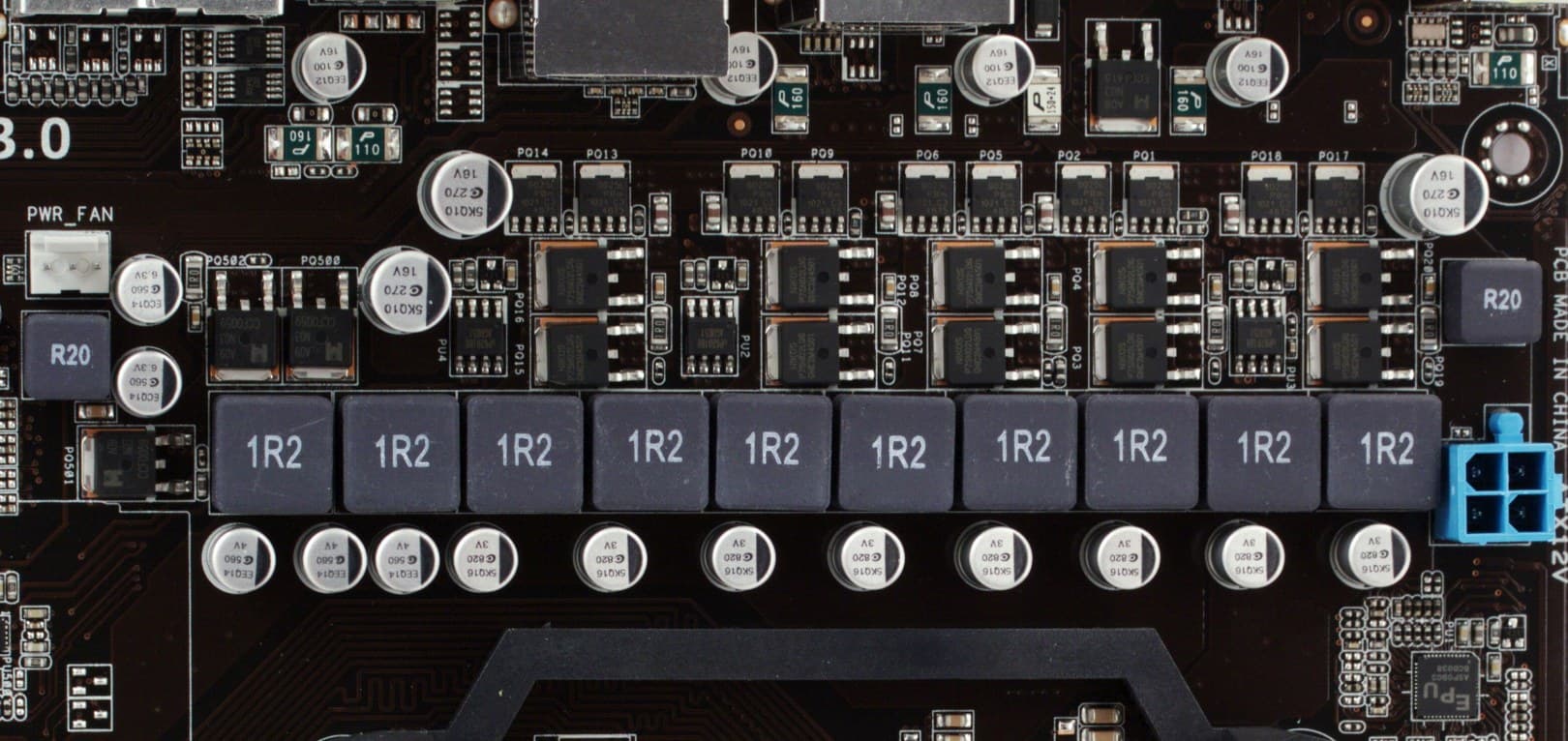

Стабилизатор напряжения питания процессора заслуживает исключительно похвалы, для среднебюджетной платы он даже слишком хорош: 9-канальный (1 канал выделен для питания интегрированного в процессор северного моста), установлены по 10 высокоэффективных полевых транзисторов с Low RDS(on) и столько же стандартных, 8 конденсаторов — по 820 мкФ и 3 — по 270 мкФ, все конденсаторы на плате — фирменные твердотельные. Радиатора на полевых транзисторах нет, но возможность установки процессора с TDP до 140 Вт не подвергается сомнению, а менее мощные вполне можно будет и разгонять в разумных пределах.

Комплект поставки включает два специальных SATA-кабеля для подключения устройств со скоростью 6 Гбит/c и два стандартных, все с металлическими защелками, а также IDE-шлейф. Есть также набор из двух Q-коннекторов для удобного подключения и отключения кнопок, индикаторов и портов на передней панели корпуса. В составе программного обеспечения на диске — стандартные фирменные утилиты для мониторинга системных параметров и перепрошивки BIOS с поиском образа на сайте производителя.

Из утилит сторонней разработки прилагается антивирус Norton Internet Security. Также плата имеет поддержку технологии Express Gate: возможность быстрой загрузки оболочки на основе Linux с программами для работы в интернете, прослушивания музыки и просмотра фотографий сразу после включения компьютера, подробнее о ней мы рассказывали в обзоре ASUS M3A. Сама оболочка предварительно должна быть установлена на жесткий диск из-под Windows.

Функциональность

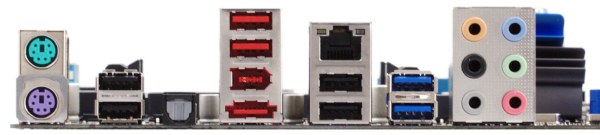

по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 870 (северный мост AMD 870 и южный SB850). Поддерживаются только процессоры, выпущенные для разъема Socket AM3, в качестве оперативной памяти может быть установлено до 16 ГБ DDR3-1066/1333/1600. Для подключения накопителей установлено 6 внутренних портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимы RAID 0, 1, 0+1 и 5).

Также имеется канал IDE с поддержкой 2 накопителей PATA/133, реализованный, как и на большинстве протестированных за последнее время плат, за счет внешнего контроллера (JMicron JMB361). Но поскольку этот же контроллер реализует и поддержку eSATA 2.0, то само по себе такое решение не выглядит странным. Хотя пользователей тот факт, что используется не чипсетная поддержка, а дополнительный контроллер, вряд ли обрадует. С другой стороны, актуальность IDE как интерфейса уже достаточно сильно упала, и поддержка как таковая уже совсем скоро будет восприниматься лишь как бонус. То есть особо привередничать не приходится. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек VIA VT1818), оптический S/PDIF-Out выведен на заднюю панель;
  • SATA+IDE (JMicron JMB361, интерфейс PCIEx1) с поддержкой 1 порта eSATA 2.0 и одного канала IDE на 2 устройства PATA133;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6308P, интерфейс PCIEx1) с поддержкой 2 портов IEEE 1394a (100/200/400 Mбит/с) — 1 выводится с помощью планки, 1 установлен на задней панели;
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой 2 портов USB 3.0;
  • cистемный мониторинг (ITE IT8712F), в BIOS предусмотрено автоматическое управление процессорным и системным вентиляторами, пользователь может выбрать режим: Silent, Standard или Turbo. Регулировка поддерживается только для 4-контактных вентиляторов. При выборе режима Silent типичная частота вращения в простое составляет от четверти до половины от максимального значения, в зависимости от используемого вентилятора. Кроме того есть возможность задать минимальную частоту вращения.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,05, −0,03Отлично
Уровень шума, дБ (А)−68,6Средне
Динамический диапазон, дБ (А)67,7Средне
Гармонические искажения, %0,013Хорошо
Гармонические искажения + шум, дБ (А)−61,3Плохо
Интермодуляционные искажения + шум, %0,093Хорошо
Взаимопроникновение каналов, дБ−77,0Очень хорошо
Интермодуляции на 10 кГц, %0,096Хорошо

Общая оценка: Хорошо (подробнее)

Довольно странно, что аудиорешение VIA продемонстрировало не слишком хороший результат. Как вы можете увидеть на графиках, уровень искажений действительно великоват. Даже не знаем, с чем это связать. Наличие двух цифровых выходов (второй может быть выведен пользователем самостоятельно с помощью дополнительной планки) отчасти компенсирует этот недостаток, но только для тех, кому есть к чему подключиться «по цифре».

Разгон

Описание методики тестирования производительности, разгона и конфигурацию тестового стенда для платформы Socket AM3 можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +100—600 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров +через BIOS
Напряжение процессора+−0,06—+0,70 В (CPU)
−0,70—+0,70 В (CPU NB)
Напряжение памяти+1,2—2,2 В
Напряжение чипсета+1,10—1,25 В (для северного моста)
1,20—1,40 В (для шины HT)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1102.

Все необходимые настройки имеются, удобно, что тут же в меню отображаются и фактически получаемые значения частот для процессора, памяти и шин, с учетом выбранной опорной частоты и множителей. Также при выборе напряжения пользователь видит, какое значение является текущим или штатным для того или иного компонента, а по мере выхода из штатного диапазона, величина помечается красным или желтым цветом. Предусмотрено два способа выбора напряжения для процессора: можно либо непосредственно задать необходимую величину, либо выбрать относительную, и тогда будет корректно работать Cool’n’Quiet.

Режимы автоматического разгона также присутствуют в полном комплекте: в меню CPU Level Up можно выбрать тот или иной процессор, производительность которого пользователь хочет смоделировать. Правда, без учета объема кэша. Разблокировка ядер и кэша в этом пункте не включается, для этого есть отдельное меню. Но частота поднимается корректно, необходимые множители регулируются автоматически. В режиме D.O.C.P. дополнительно автоматически будет определена повышенная частота памяти и поднято напряжение, если модули памяти имеют соответствующий оверклокерский профиль вдобавок к стандартным в SPD.

Есть возможность сохранения пользовательских профилей. Автоматическая загрузка с параметрами по умолчанию работает, но может потребоваться выключение питания и повторное включение.

 Phenom II X3 720 (2,8 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц37003848
Опорная частота (множитель), МГц200 (×18,5)296 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,48/1,351,48/1,30
Частота (множитель) CPU NB, МГц2600 (×13)2368 (×8)
Частота (множитель) шины HT, МГц2000 (×10)2072 (×7)
Частота памяти, МГцDDR3-1333DDR3-1184
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результат разгона процессора за счет опорной частоты оказался впечатляющим, фактически это максимум, на что способен используемый в тестах экземпляр Phenom II X4 810. А вот, казалось бы, более простой тест на разгон процессора с разблокированным множителем продемонстрировал средний результат.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы ASUS M4A88TD-V EVO/USB3 с похожим дизайном, но на чипсете с интегрированной графикой.

дискретная графика (Radeon HD4850) ASUS M4A88TD-V EVO/USB3ASUS M4A87TD EVO
Архивирование в 7-Zip, мин:сек 2:162:15
Архивирование в WinRAR, мин:сек1:141:15
HDPlay (DXVA Off/On), CPU load 26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6262
World in Conflict (Very High@1680×1050), fps2928

Потребляемая мощность

Измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 ASUS M4A88TD-V EVO/USB3ASUS M4A87TD EVO
Редактирование текста, Вт (Cool’n’Quiet On)59 64
Редактирование текста, Вт (Cool’n’Quiet Off)91 79
Игра FarCry 2, Вт 136—177144—180

Результат по совокупности тестов равный, но если учесть, что большинство пользователей не отказываются от режима Cool’n’Quiet, то плата с чуть более простым оснащением и, вероятно, своими отличиями в BIOS оказалась более экономичной. И это несмотря на то, что графическое ядро в чипсете мы не отключаем при тестировании с дискретной графикой (но и не используем для вывода изображения) — соответственно, формально в выигрышном положении должны быть платы без интегрированного ядра. Но это не всегда подтверждается на практике.

Выводы

Кратко резюмируя, можно сказать, что платы, подобные этой, не только пользуются устойчивым спросом, но и являются обычно долгожителями на рынке. Потому что их выбирают те, кто ориентируется в первую очередь на основную функциональность и не слишком чувствителен к модным тенденциям. Впрочем, и многих «модников» эта плата тоже удовлетворит, поскольку имеется поддержка USB 3.0 и SATA 3.0, но большинство еще не успели обзавестись устройствами, которые бы эффективно использовали возможности этих интерфейсов. Отдельно надо отметить отличный результат в разгоне, а из недостатков — неубедительное качество аналогового вывода интегрированного аудиокодека.

Впрочем, как раз покупатели таких простых плат, являясь часто консерваторами по натуре, предпочитают ставить дискретные звуковые карты, пусть не самые новые, оставшиеся от предыдущего компьютера. И этот подход в большинстве случаев себя оправдывает вне зависимости от того, как реализован интегрированный звук.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)
