ASUS E35M1-M Pro

оригинальная microATX-плата на APU-процессоре AMD E350


В этом обзоре мы рассмотрим одну из самых интересных плат на первом APU-процессоре AMD. Стоит напомнить, что изначально E350 был выпущен в расчете на ультрапортативные ноутбуки. И резонно было предполагать, что сегментом нетбуков его применение и ограничится, поскольку это достаточно нишевый продукт, учитывая использование специализированной миниатюрной архитектуры вычислительных ядер.

Однако, на этом процессоре были выпущены и полноразмерные ноутбуки, и неттопы (и соответственно Mini-ITX-платы для них), а также компьютеры, встроенные в монитор. В компании ASUS решили пойти еще чуть дальше и выпустили универсальную microATX-плату. И надо сказать, продукт получился не только оригинальным, но и весьма практичным. Пожалуй, это одна из лучших плат на текущий момент для самостоятельной сборки медиацентра, то есть развлекательного компьютера для гостинной с упором на просмотр видео и веб-серфинг.

Особенности платы

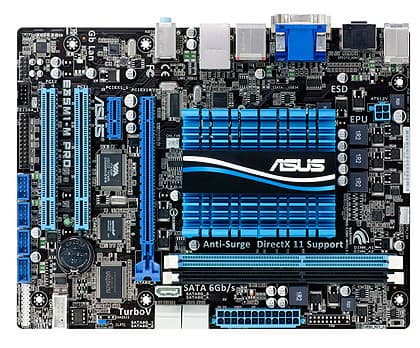

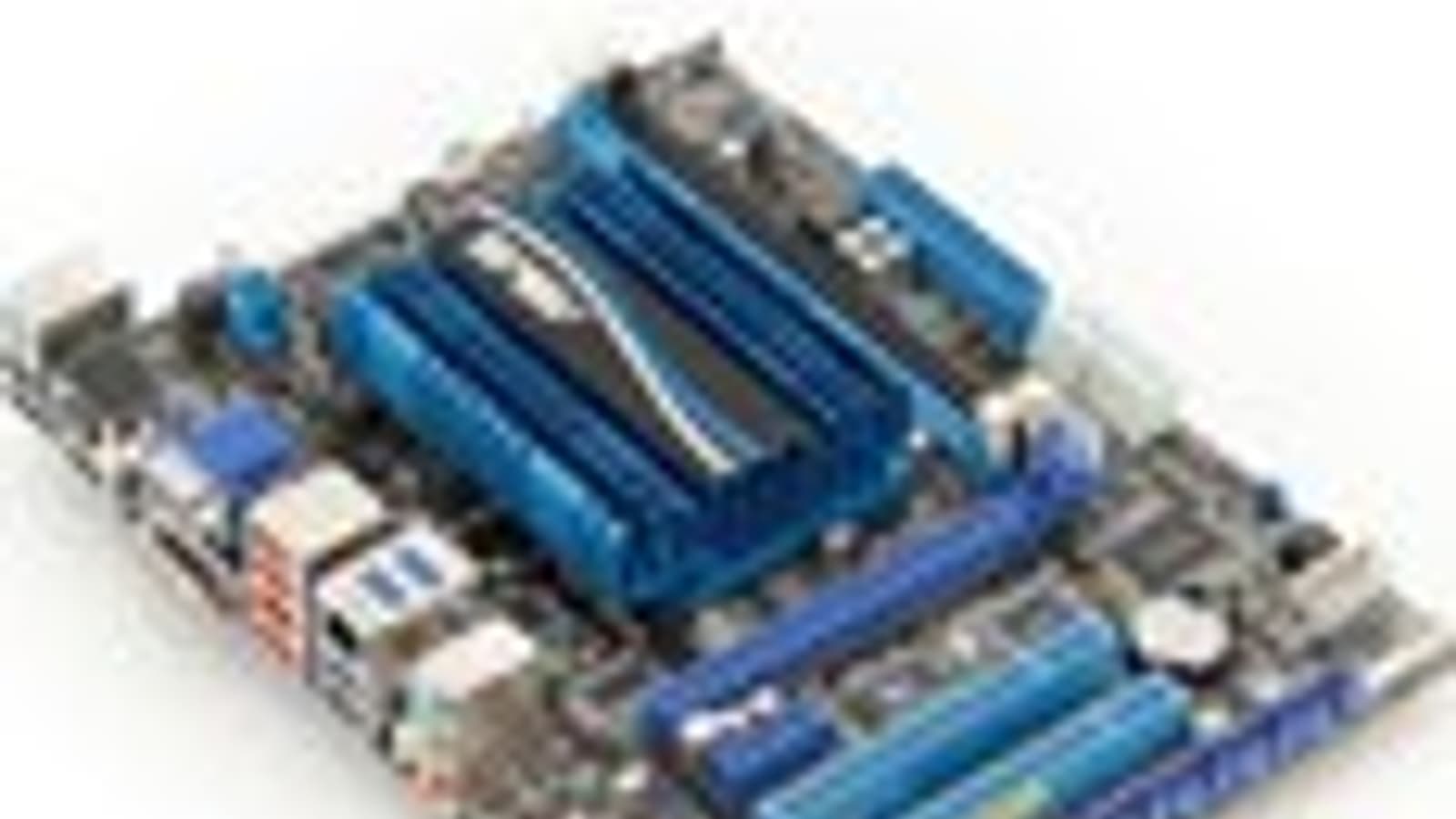

Материнская плата ASUS E35M1-M Pro формата microATX на APU-процессоре AMD E350

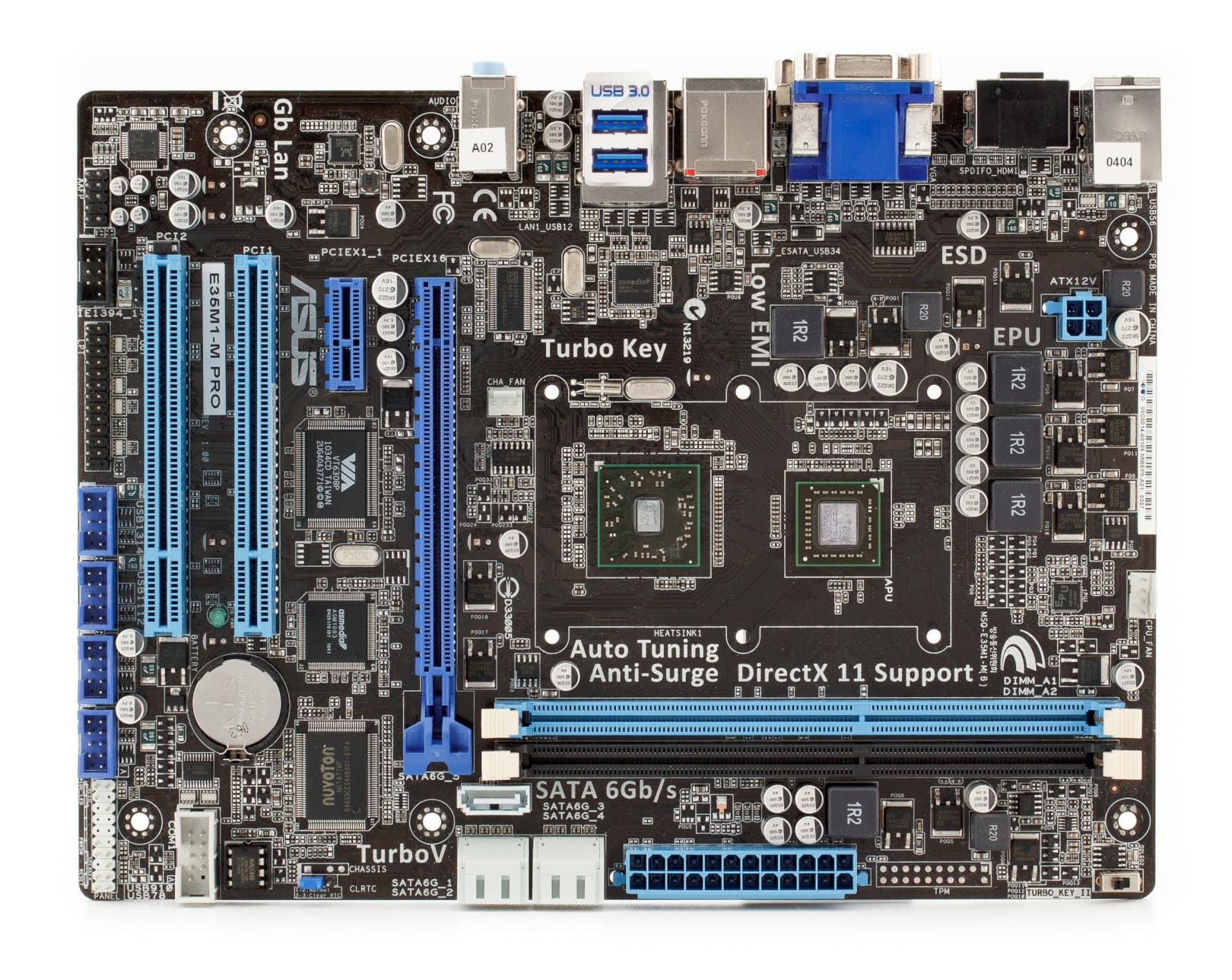

В действительности плата компактнее стандартного размера microATX, но с надежностью крепления в данном случае проблем нет: все углы платы имеют крепежные отверстия. Компоновка получилась достаточно плотной, так как производитель решил сделать плату полнофункциональной, и на ней, помимо чипсета, имеются дополнительные контроллеры. Также разработчики не забыли и об устаревших, но иногда еще полезных «в хозяйстве» интерфейсах: плата имеет разъемы для подключения планок с портами COM и LPT.

Кому-то может показаться забавным, но плата позволяет установить и двухслотовую видеокарту и даже длинные PCI-карты, не жертвуя при этом никакой периферийной функциональностью: поскольку для этой платы разработчики не пожалели и угловых колодок для SATA-портов и разместили их за слотами памяти. С другой стороны, такое расположение не порадует тех, у кого в корпусе вплотную к плате окажутся корзины для накопителей.

Еще один недочет: наличие всего двух разъемов для вентиляторов. Ясно, что платформой с пассивным охлаждением интересуются в основном те, кто озабочен уровнем шума, однако третий разъем для вентилятора все равно не был бы лишним. Иногда выгоднее в корпусе иметь несколько вентиляторов, работающих на низких оборотах и управляемых в зависимости от реального нагрева. А кому-то и на основной радиатор покажется уместным закрепить малошумный вентилятор, тем более что он прилагается в комплекте.

Материнская плата ASUS E35M1-M Pro формата microATX на APU-процессоре AMD E350

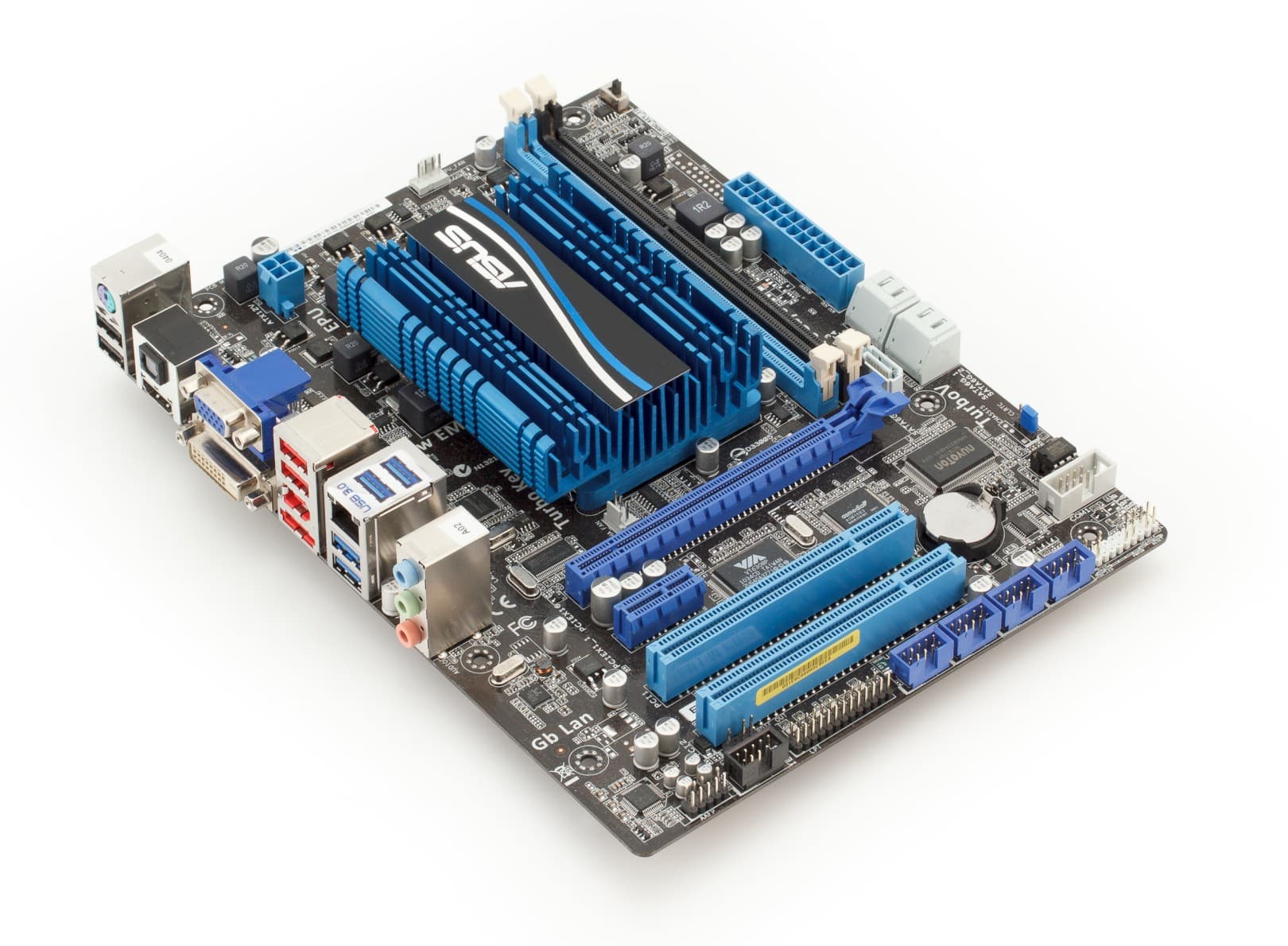

по ссылке — вид платы в 3/4 со строны задней панели

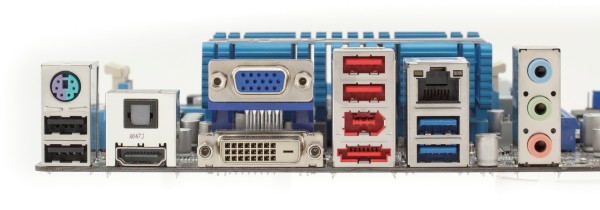

Оснащение платы вполне «взрослое»: есть и FireWire, и eSATA, помимо уже почти обязательного атрибута любой платы, претендующей на внимание требовательных пользователей — двух портов USB 3.0. Также имеется полный комплект видеовыходов и оптический S/PDIF-Out.

Материнская плата ASUS E35M1-M Pro формата microATX на APU-процессоре AMD E350

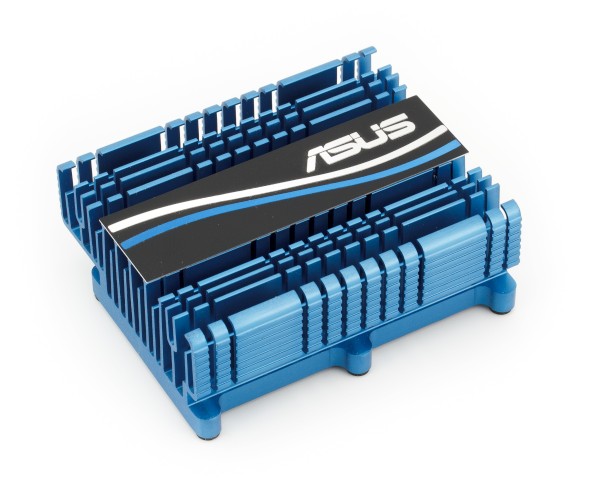

Основные микросхемы (собственно процессор и южный мост) охлаждаются общим радиатором внушительных габаритов. Эффективность охлаждения достаточно высокая, в открытом корпусе под нагрузкой температура процессора не превышает 65 °C. Это достаточно умеренная величина, учитывая что современные графические процессоры способны выдерживать гораздо больший нагрев. Тем не менее, для любой пассивной системы охлаждения принципиальное значение имеет температура окружающего воздуха, поэтому если вы хотите собрать безвентиляторный ПК, придется взять большой корпус, а в компактном корпусе хотя бы один тихоходный вентилятор иметь необходимо.

Материнская плата ASUS E35M1-M Pro формата microATX на APU-процессоре AMD E350

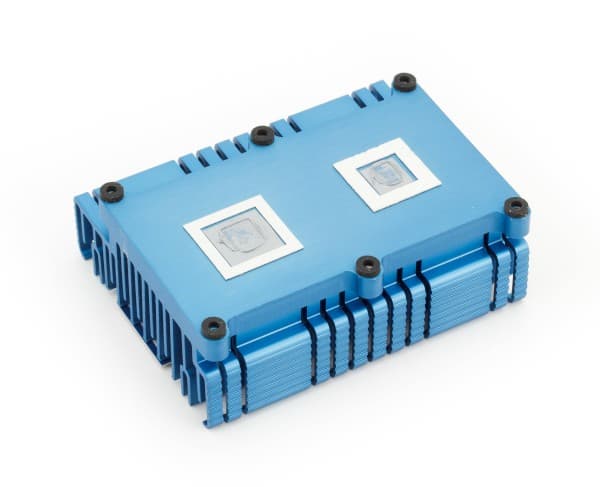

Конструкция крепления также внушает уважение: никаких распорных грибков из пластмассы — радиатор крепится на шести подпружиненных винтах, резиновые упоры не дают ему перекоситься. Поэтому распространенный способ повышения эффективности охлаждения — замена штатного густого термоинтерфейса более качественной термопастой — в данном случае вполне применим.

Материнская плата ASUS E35M1-M Pro формата microATX на APU-процессоре AMD E350

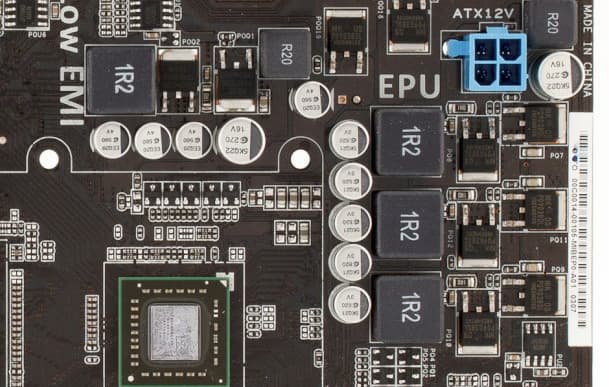

Стабилизатор напряжения питания процессора: 4+1-фазный, на каждую фазу установлены по 2 полевых транзистора, имеется 5 конденсаторов по 820 мкФ, 3 по 560 мкФ и один 270 мкФ. Предусмотрена фирменная технология EPU, которая позволяет настроить несколько уровней энергосбережения.

Материнская плата ASUS E35M1-M Pro формата microATX на APU-процессоре AMD E350

Плата упакована в очень компактную коробку, но комплектация чуть богаче, чем у большинства microATX-плат.

Материнская плата ASUS E35M1-M Pro формата microATX на APU-процессоре AMD E350

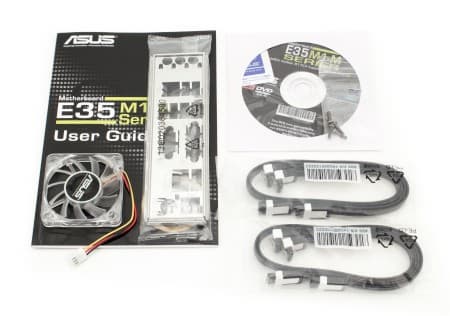

Имеется вентилятор, который пользователь может установить на радиатор чипсета, и четыре SATA-кабеля.

Функциональность

Плата основана на процессоре AMD E350, в качестве южного моста используется чип AMD FCH A50. В качестве оперативной памяти может быть установлено до 8 ГБ DDR3-800/1066/1333. Для подключения накопителей установлено 5 внутренних портов SATA 3.0 и 1 внешний eSATA 3.0. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC887), оптический S/PDIF-Out выведен на заднюю панель, подключение 8-канальной аудиосистемы требует наличие корпуса с панелью HD Audio;
  • сетевой контроллер (Realtek 8111E, интерфейс PCIEx1) с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6308P, интерфейс PCI) с поддержкой 2 портов IEEE1394a 100/200/400 Mбит/с (1 выводится с помощью планки, 1 установлен на задней панели);
  • USB 3.0 (ASMedia ASM1083, интерфейс PCIEx1) с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (Nuvoton NCT6776F), в BIOS Setup предусмотрено автоматическое управление процессорным и системным вентиляторами, для которых пользователь может выбрать как автоматические режимы (Silent, Standard или Turbo), так и вручную задать максимальную и минимальную частоту вращения (в процентах от штатной) и соответствующие этим частотам температурные пороги. Регулировка поддерживается как для 4-, так и для 3-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ +0,01, −0,05 Отлично
Уровень шума, дБ (А) −80,1 Хорошо
Динамический диапазон, дБ (А) 80,3 Хорошо
Гармонические искажения, % 0,016 Хорошо
Гармонические искажения + шум, дБ (А) −71,7 Средне
Интермодуляционные искажения + шум, % 0,031 Хорошо
Взаимопроникновение каналов, дБ −84,3 Очень хорошо
Интермодуляции на 10 кГц, % 0,036 Хорошо

Общая оценка: Хорошо (подробнее).

Результат чуть хуже по сравнению с лучшими реализациями интегрированного звука из виденных нами на чипах Realtek. Но в данном случае и кодек выбран не старший в линейке, и плотная компоновка, очевидно, накладывает свои ограничения. Тем не менее, для своих типичных нужд качество аналоговых выходов на этой плате вполне адекватно.

Разгон

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1333
Частота (множитель) шины HT
Опорная частота ЦП + 90—300 МГц
Коэффициент умножения ЦП
Частота графического ядра в процессоре
Напряжение процессoрного ядра + −0,30—+0,50 В
Напряжение памяти + 1,35—2,30 В
Напряжение чипсета + 1,10—1,30 В

(*) Использовалась версия BIOS от 10/03/2011.

Плата имеет все необходимые настройки, однако как таковой разгон оказался более чем скромным: 3-5 МГц повышения опорной частоты плата выдерживала и без изменения каких-либо других настроек. А добиться повышения на 10-20 МГц, которое могло бы быть интересно с практической точки зрения, не помогало никакое повышение напряжения (в разумных пределах — ясно, что никакого экстремального охлаждения для такой платы пользователь не будет городить, а следовательно +0,1—0,2 В — это допустимый максимум).

Загрузки с параметрами по умолчанию при переразгоне пользователь также может не дождаться. Вернее, для того чтобы защита сработала, надо не просто перезапуститься, а выключить и включить питание.

Производительность и экономичность

Для сравнения были взяты результаты платы MSI E350IA-E45 на аналогичном чипсете.

дискретная графика (Radeon HD4850) MSI E350IA-E45 ASUS E35M1-M Pro
Архивирование в 7-Zip, мин:сек 5:41 5:40
Архивирование в WinRAR, мин:сек 3:08 3:08
HDPlay (DXVA Off/On), CPU load 81%/31% 81%/30%
FarCry 2 (Very High@1680×1050), fps 27 27
World in Conflict (Very High@1680×1050), fps 11 11

интегрированная графика MSI E350IA-E45 ASUS E35M1-M PRO
Архивирование в 7-Zip, мин:сек 5:42 5:43
Архивирование в WinRAR, мин:сек 3:09 3:09
HDPlay (DXVA Off/On), CPU load 81%/16% 82%/16%
Crysis (Low@1024×768), fps 32 31
World in Conflict (Low@1680×1050), fps 23 23
FarCry 2 (Low@1280×720), fps 29 29

Очевидно, на обеих платах процессор работает в штатном режиме. И это оправдано: нет смысла «баловаться» с разгоном на плате, для которой предлагается ограничиться пассивным охлаждением процессора.

Потребляемая мощность

Мощность измеряется для системы в целом, встроенным в блок питания ваттметром.

Radeon HD4850 MSI E350IA-E45 ASUS E35M1-M PRO
Редактирование текста, Вт (Cool’n’Quiet On) 39 42
Редактирование текста, Вт (Cool’n’Quiet Off) 39 45
Игра FarCry 2, Вт 56—97 58—98

чипсетная графика MSI E350IA-E45 ASUS E35M1-M PRO
Редактирование текста, Вт (Cool’n’Quiet On) 5 5
Редактирование текста, Вт (Cool’n’Quiet Off) 5 8
Игра FarCry 2, Вт 5—15 8—18

Разумеется, плата с более богатым оснащением и потребляет больше, но все равно экономичность устроит даже самых требовательных.

Выводы

Эта плата, конечно же, не претендует на массовый спрос. Но как нишевый продукт — она получилась весьма удачной в первую очередь для сборки медиацентра, домашнего кинотеатра или аналогичного по функциям компьютера.

Еще одной целевой аудиторией могут быть поклонники безвентиляторных конфигураций — блок питания в данном случае можно взять в пределах 100 Вт, корпус стандартных размеров или даже компактный, но с «решетчатыми» стенками. А если при этом потратить деньги на достаточно производительный винчестер или даже SSD, получившаяся конфигурация будет неплохо служить и не только в качестве «печатной машинки».
