ASRock P4I65GV — системная плата на базе чипсета i865GV


ASRock, как всегда, ориентируется только на расширение возможностей чипсета. В данной ультрабюджетной модели, впрочем, нестандартно только наличие слота AGP (i865GV не имеет внешнего графического интерфейса).

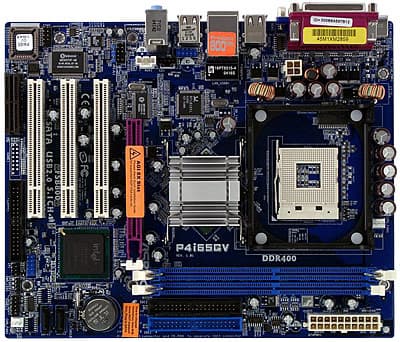

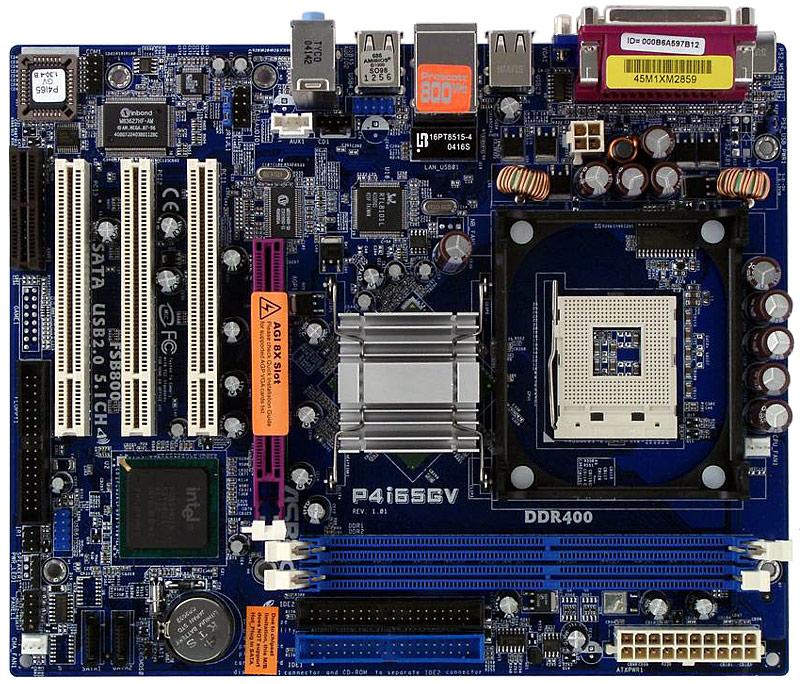

Даже плату форм-фактора mATX компания решила ужать в размере, из-за чего все разъемы находятся слишком близко друг к другу, препятствуя свободному доступу к ним. В частности, при установке платы в корпус может быть затруднен доступ к имеющимся перемычкам (краткое описание их функциональности приведено на текстолите платы). В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и 4 по 1200 мкФ. Также на плате есть стабилизаторы напряжения шины AGP (включающей 2 конденсатора по 1000 мкФ) и памяти (4 по 1000 мкФ).

На нынешний момент компания выпускает всего одну модель на i865GV под Socket 478 (вторая выполнена на похожей PCB, но несет на себе Socket 775), на ней отсутствуют разведенные, но не распаянные функциональные элементы (только разъем для подключения Game-порта на выносной планке). Размер платы — 245х200 мм («зауженный» mATX, крепление к корпусу шестью винтами, передний край платы может провисать). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478; заявлена поддержка процессоров на ядре Prescott, включая Celeron D);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ DDR266/333/400);
  • Слот AGI 8x (фактически соответствует слоту AGP 8x, с ограничением на применение ряда видеокарт (серий Radeon 9550, 9600, 9600SE, 9600XT) — видимо, на логическом уровне представляет собой слот PCI);
  • 3 слота PCI (один из них совмещен с AMR);
  • Слот AMR (компания предлагает свою модемную карту расширения для этого слота);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — оба «чипсетные»;
  • 2 разъема SATA (Serial ATA) — оба «чипсетные»;
  • Разъем для подключения планки с 2 дополнительными портами USB 2.0;
  • Еще один разъем для подключения планки с 2 дополнительными портами USB 2.0, задействование которого отключает 2 порта, разведенные на задней панели платы;
  • Разъем для подключения планки с разъемом COM-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

Задняя панель платы (слева направо, по блокам)

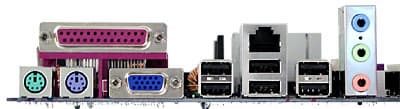

  • Порты PS/2 для мыши и клавиатуры, 1 LPT, 1 D-Sub (VGA);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 2 порта USB (отключаемые);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация: краткое руководство пользователя материнской платы на 8 языках, включая русский;
  • Кабели: один SATA (c переходником питания), один ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с COM-портом;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя платы в формате PDF;
    • Adobe Acrobat Reader;
    • PC-cillin 2002.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе микросхемы Realtek RTL8101L, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:


Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.20, -0.64Хорошо
Уровень шума, дБ (А): -84.7Хорошо
Динамический диапазон, дБ (А): 83.2Хорошо
Нелин. искажения, %: 0.028Хорошо
Интермод. искажения, %: 0.035Хорошо
Взаимопроникновение каналов, дБ: -82.3Очень хорошо

Общая оценка: Хорошо (подробнее). Качество встроенного звука находится на достойном уровне, а большего от бюджетной модели с дешевым кодеком ожидать было бы неразумно.

Фирменные технологии

  • U-COP (Universal CPU Overheating Protection) — ненужная в случае процессоров Intel защита от перегрева CPU (срабатывает не по термодатчику процессора, а по косвенным признакам);
  • AGI (ASRock Graphics Interface) 8x — возможность установить AGP-видеокарту на плату с чипсетом, который не поддерживает шину AGP;
  • BFG (Boot Failure Guard) — автоматическое восстановление последней работоспособной конфигурации BIOS при неудачном разгоне.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры PS/2 и USB
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay, Burst Length
Выбор частоты работы памяти+Auto, DDR266, DDR333, DDR400
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+66—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x255
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1.6, как последняя из доступных на время проведения тестирования. В версии 1.7 исправлена пара мелких недоработок. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Собственно, настроек почти никаких и нет.

Результаты тестов:


Эта модель на сайте производителя (русское зеркало)
