ASRock P45XE-R — системная плата на базе чипсета Intel P45


Галерея фотографий платы

Для тестирования героини сегодняшнего обзора у нас не было никаких явных причин. Это не радикальная по дизайну и не уникальная по функциональности модель. Просто рядовая плата на чипсете P45, остающемся наиболее актуальным на сегодня: X58 и платформа Socket 1366 вообще — это все-таки совсем другой сегмент рынка. Но, конечно, топовые материнские платы продаются гораздо хуже таких вот «рабочих лошадок» среднего уровня. А в этом сегменте ASRock чувствует себя весьма уверенно: компания всегда готова предложить несколько современных по возможностям моделей с экстремально низкой ценой, но за последние годы заметно расширен mainstream-ассортимент, при весьма привлекательных ценах на продукцию и репутации «большой маленькой» компании. Да, маленькие производители уходят с рынка (или меняют профиль, или уходят в совсем уж какие-то узкие ниши), а с учетом реалий российского рынка, почти лишившегося Biostar и Foxconn (это только из последних потерь), каждый солдат в строю наперечет. Итак, давайте посмотрим на одну из последних моделей ASRock.

Особенности платы

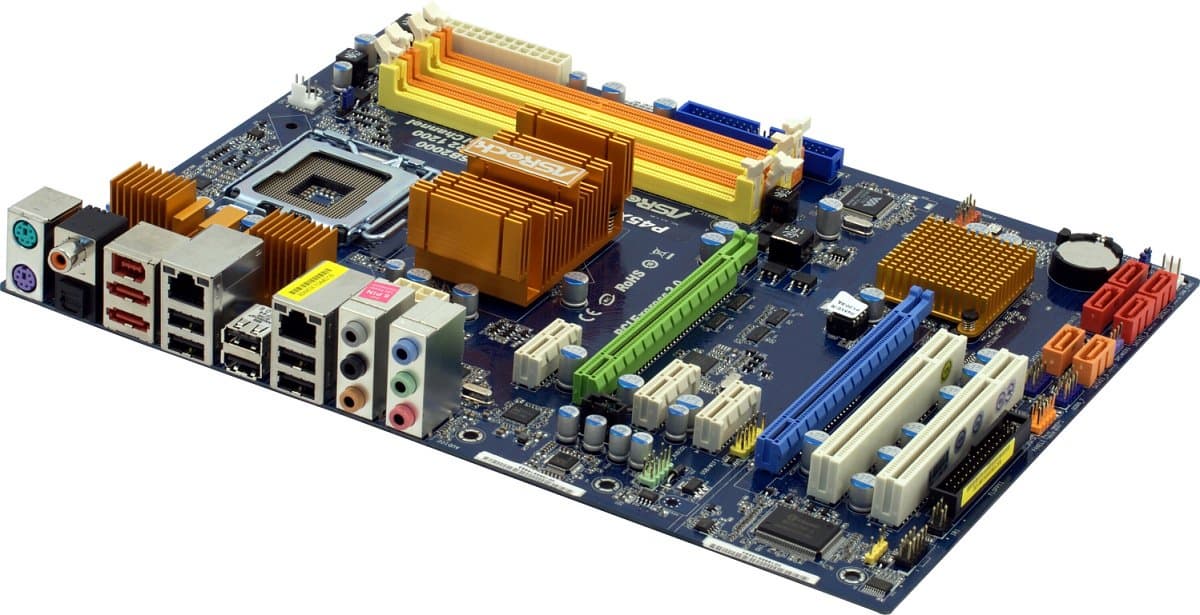

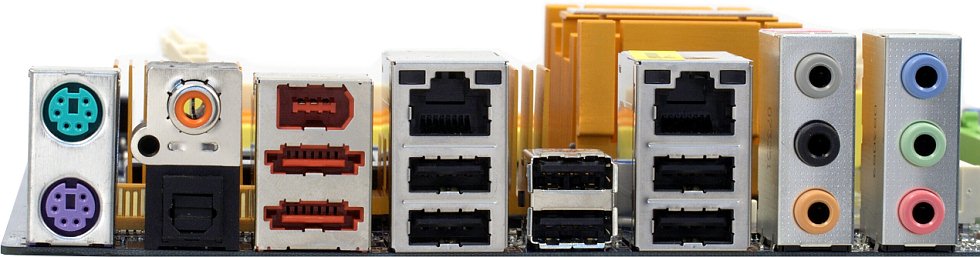

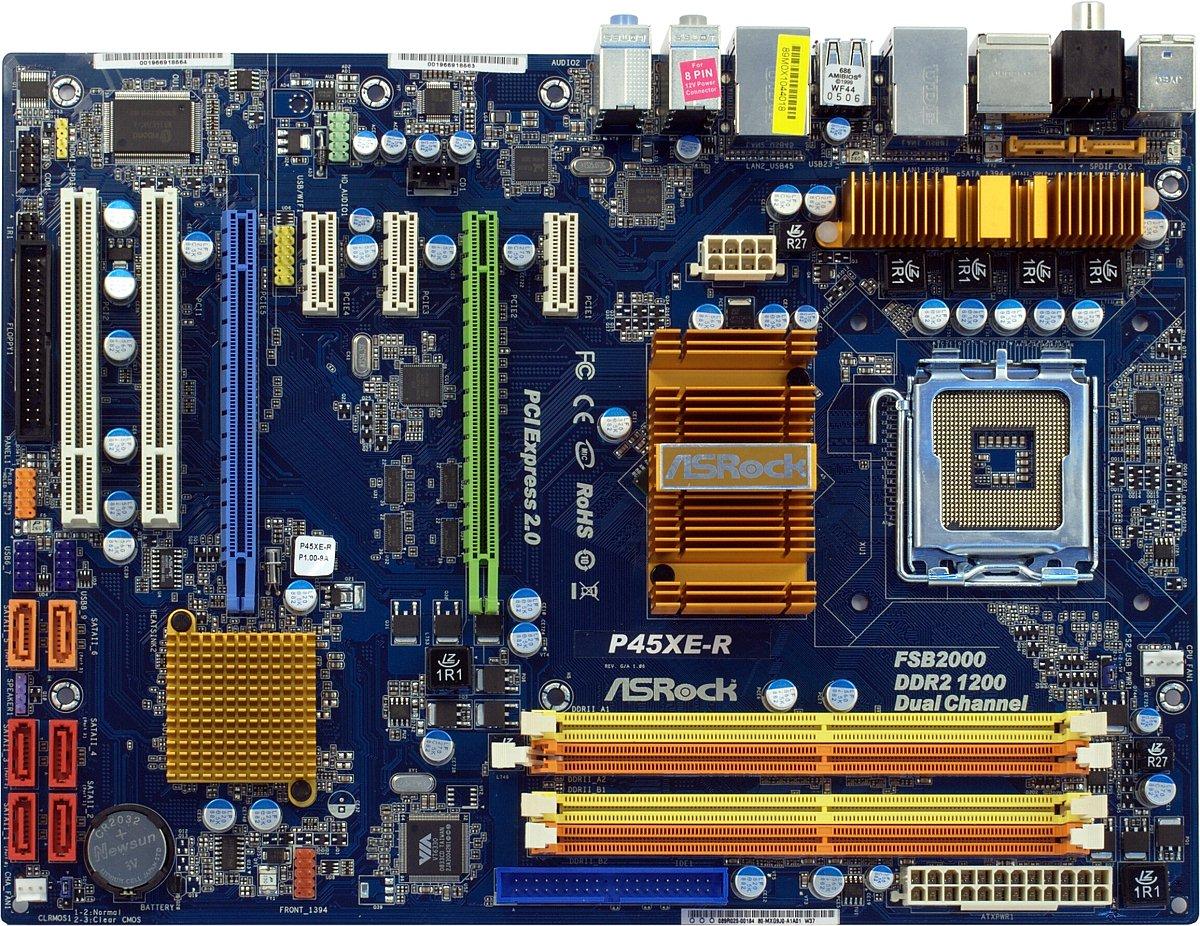

Плата, мягко говоря, не выглядит перегруженной. Даже несмотря на уменьшенную относительно стандарта ширину, разъемы и контроллеры на текстолите располагаются привольно, не перекрывая друг другу место для установки и подключения. Собственно, после ознакомления с перечнем функциональных возможностей платы это не удивляет: из нетипичных периферийных контроллеров в наличии только IDE/FireWire. Хотя разводка предусматривает 2 порта eSATA, реализована эта поддержка довольно оригинальным экономным способом: при желании можно соединить обычным интерфейсным кабелем чипсетный разъем SATA и его «напарника» около задней панели. Для абсолютного большинства пользователей, которые знать не знают, куда девать чипсетные 6 портов, такая схема вполне приемлема. Среди слотов расширения всего 2 PCI, но на сегодня это уже норма, как и возможное перекрытие одного из них габаритным кулером второй видеокарты (при желании установить пару видеоускорителей в режиме CrossFireX).

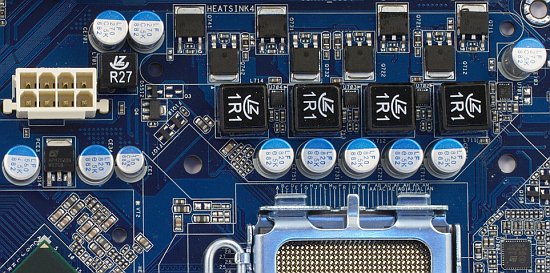

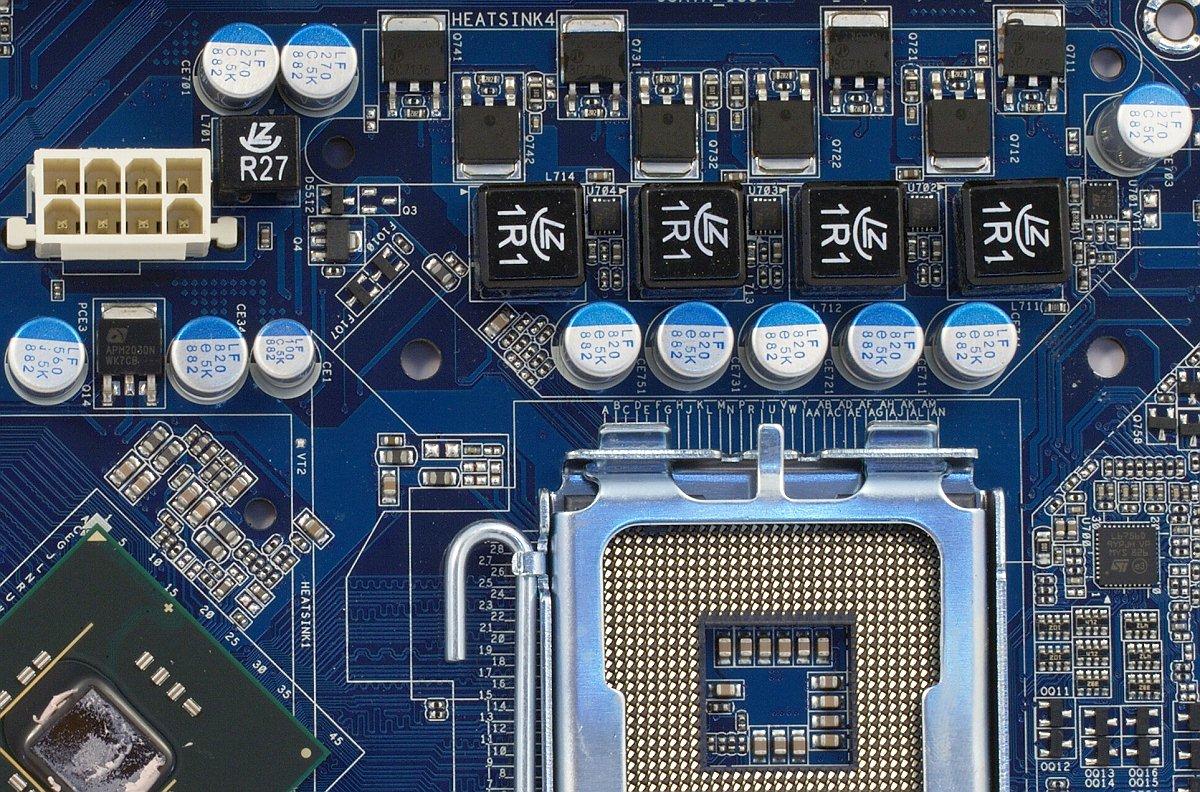

Схема питания вполне подстать плате среднего уровня: реализовано все необходимое, но без излишеств. Импульсный стабилизатор напряжения питания процессора использует 4-канальную схему с двумя полевыми транзисторами на канал, а в остальных цепях, включая питание модулей памяти, преобразователи и вовсе одноканальные. Впрочем, для стабильной работы при нормальных токах этого достаточно, а в качестве бонуса на всей плате используются только полимерные конденсаторы японского производства (в основном, Nichicon) с повышенным сроком службы.

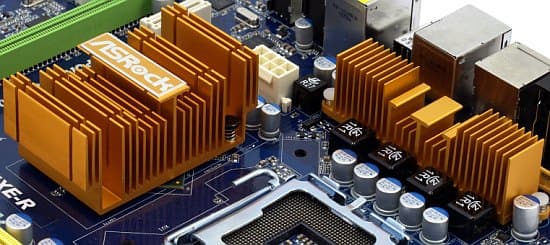

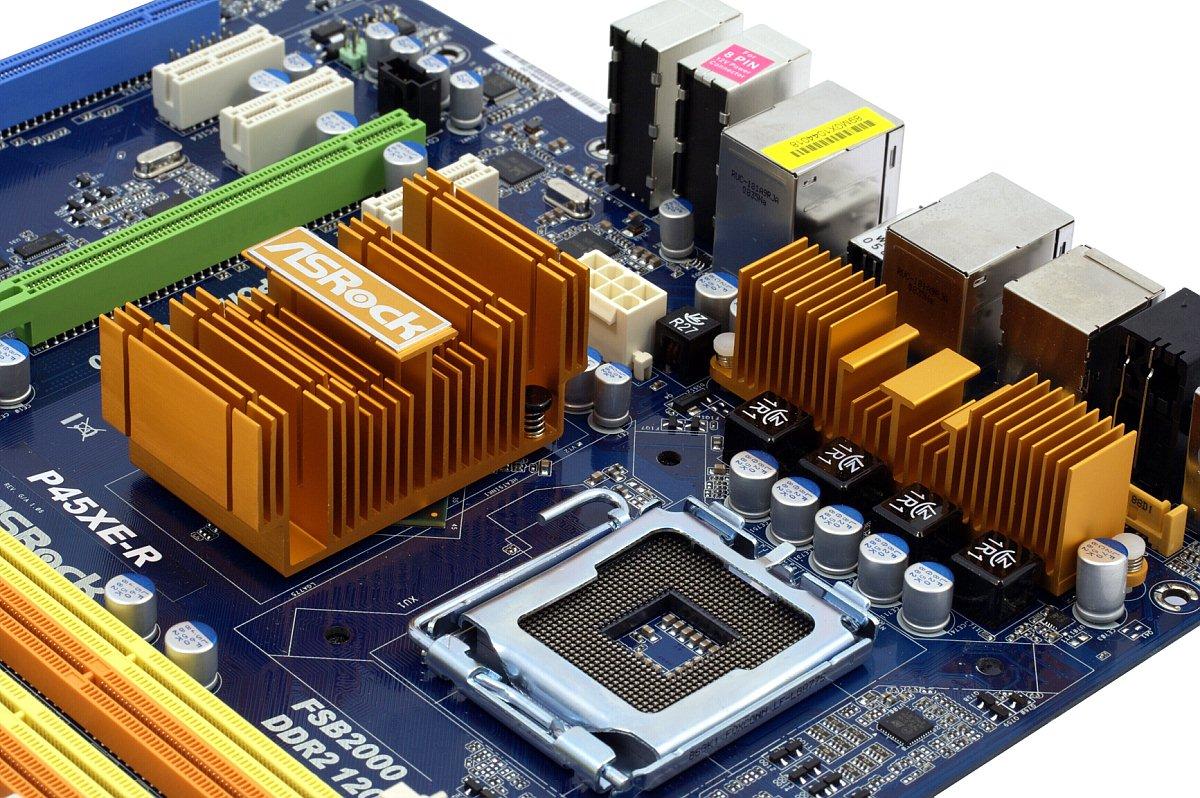

Набортная система охлаждения скромная, но, опять же, вполне достаточная. На южном мосту — маленький игольчатый радиатор, на северном — радиатор заметно большего размера (на тонком слое терможвачки). Под нагрузкой заметно нагревается только радиатор северного моста, но нагрев абсолютно в границах здравого смысла и ничуть не сильнее, чем у большинства плат того же класса. Полевые транзисторы в цепи питания процессора тоже прикрыты радиатором (на довольно толстой термопрокладке), но тот и вовсе сохраняет при работе комнатную температуру. Разумеется, никаких тепловых трубок, но, разумеется, это никак не сказывается на стабильности работы (во всяком случае, в штатных режимах).

Как и все современные платы, ASRock P45XE-R реализует технологию снижения количества активных каналов в преобразователе напряжения (процессора) в зависимости от нагрузки. Технология управляется фирменной утилитой IES (Intelligent Energy Saver), эта же утилита позволяет отследить состояние ШИМ-контроллера питания процессора визуально — никаких набортных индикаторов на плате нет. Как, кстати, нет никаких кнопок, диагностических модулей и пр. — это атрибуты куда более дорогих моделей. Зато порадуются многие обладатели устройств с морально устаревшими интерфейсами: на текстолите щедро разведены разъемы CIR, COM, FDD (да, по нынешним временам это совсем не обязательный элемент!), IDE (аналогично!), PS/2… Будь еще побольше слотов PCI, вообще можно было бы говорить об ориентации на поддержку устаревшей периферии.

Возможности мониторинга на плате, реализованные в BIOS Setup, находятся на стандартном минимальном уровне, автоматическая регулировка процессорного кулера имеется, но тоже в минимальном варианте: можно задать желаемую температуру процессора и выбрать один из «уровней» работы вентилятора. Как обычно у ASRock, плата предоставляет обширные возможности для разгона, с установкой множества таймингов памяти и тонкой регулировкой основных и дополнительных напряжений. Кроме того, при использовании фирменной утилиты OC Tuner (под Windows) можно изменить большинство важных напряжений, поднять частоты FSB и PCI-E, а заодно эта утилита значительно расширяет список отслеживаемых напряжений.

Комплект поставки платы минимальный: несколько кабелей, один переходник питания для SATA, заглушка на заднюю панель, бумажное руководство и CD с драйверами и фирменными утилитами. Радует наличие раздела на русском языке в руководстве пользователя, хотя в некоторых местах качество перевода находится на ужасном уровне (но основная часть текста все же переведена вполне пристойно). Скриншоты работы фирменных утилит компании вы можете увидеть в фотогалерее платы ASRock X58 SuperComputer.

Функциональность

Плата основана на чипсете Intel P45 (северный мост P45 и южный ICH10R), о возможностях которого вы можете узнать из обзорной статьи по ссылке. В дополнение к этому на плате реализованы:

  • интегрированный звук, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC890B (топовый кодек компании, с поддержкой вывода звука с носителей HD DVD и Blu-ray в полном качестве), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, оптическим и коаксиальным разъемами S/PDIF-Out на задней панели, разъемом HDMI_SPDIF для вывода звука через видеокарту с разъемом HDMI;
  • 2 сетевых контроллера, на базе микросхем Realtek RTL8111C (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet), с рядом технологий enterprise-уровня;
  • контроллер IDE/FireWire, на базе микросхемы VIA VT6330 (интерфейс PCIEx1), с поддержкой 1 канала (2 устройств) IDE (PATA), включая CD/DVD-приводы, и 2 портов FireWire (один выведен на заднюю панель).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire, получив итоговую общую оценку: Очень хорошо (подробнее). Цифровой выход S/PDIF на плате поддерживает обе наиболее актуальные частоты дискретизации вывода — 44,1 и 48 кГц. Примененный аудиокодек интересен не только высоким соотношением сигнал/шум для проигрывания и записи, но и функцией передачи звукового сигнала, включая полноценное качество звука с DVD Audio, HD DVD и Blu-ray, для вывода по интерфейсу HDMI. Достигается последнее поддержкой технологии защиты контента, что и позволяет сертифицированным программным плеерам передавать звуковой поток без снижения качества на видеоускоритель (или иную карту расширения) с разъемом HDMI. Никаких дополнительных технологий работы с многоканальным звуком (DTS/Dolby) драйверы для этой платы не предусматривают.

Примененные на плате сетевые контроллеры Realtek допускают их объединение в один двухгигабитный интерфейс — агрегирование канала (teaming), что должно серьезно увеличить пропускную способность системы в тех случаях, когда востребована скорость более 1 Гбит/с. Более того, драйвер сети производит балансировку нагрузки в агрегированном канале (по возможности равномерно загружая оба физически присутствующих интерфейса), а в случае отказа одного из портов соединения (или обрыва кабеля) — переводит весь трафик на другой (разумеется, снижая пропускную способность канала вдвое), так что обрыва связи для клиентов такого сервера не происходит, осуществляя таким образом резервирование канала. Дополнительные параметры работы сетевых контроллеров Realtek настраиваются при помощи фирменной утилиты этой компании.

Мы вновь видим применение на плате ASRock довольно экзотического комбинированного контроллера VIA VT6330, однако помимо необычности никаких претензий к такому решению нет: оно сбалансировано по пропускной способности интерфейсов, подключается к одной линии PCI Express, а CD/DVD-приводы с интерфейсом PATA при подключении к порту этого контроллера VIA прекрасно функционируют как под Windows, так и до старта ОС, позволяя загрузиться с оптического диска.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E8200 (2,66 ГГц, FSB 1333 МГц)
  • Память: 2 модуля по 1 ГБ Transcend aXeRam TX1200QLG-2GK (тестировалась в режиме DDR2-800 с таймингами 4-4-4-12-2T)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Cравнение в этом разделе будет абсолютно стандартное, с привлечением нескольких материнских плат на том же и близких чипсетах.

ТестASUS P5Q Pro (P45)ASUS P5Q-VM (G45)ASRock P45XE-R (P45)
Архивирование в 7-Zip, мин:сек3:503:513:49
Кодирование MPEG4 (XviD), мин:сек3:053:053:07
FarCry (Low@640×480), fps463457453
FarCry (Highest@1280×1024), fps167167167
Doom 3 (Low@640×480), fps247247247
Doom 3 (Highest@1280×1024), fps228228229

При работе в номинальном режиме (путем установки настроек BIOS Setup в Auto или ручного задания штатной частоты FSB 333 МГц) плата немного занижает частоту FSB (и производные от нее частоты памяти и процессора) — примерно на 1,5%. Впрочем, на результатах это, как и следовало ожидать, практически не сказывается: ASRock P45XE-R лишь совсем чуть-чуть уступает платам ASUS на P45 и G45, да и то не во всех режимах.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor




21 августа 2009 Г.
