ASUS P5Q Pro — системная плата на базе чипсета Intel P45

надежность без лишних изысков

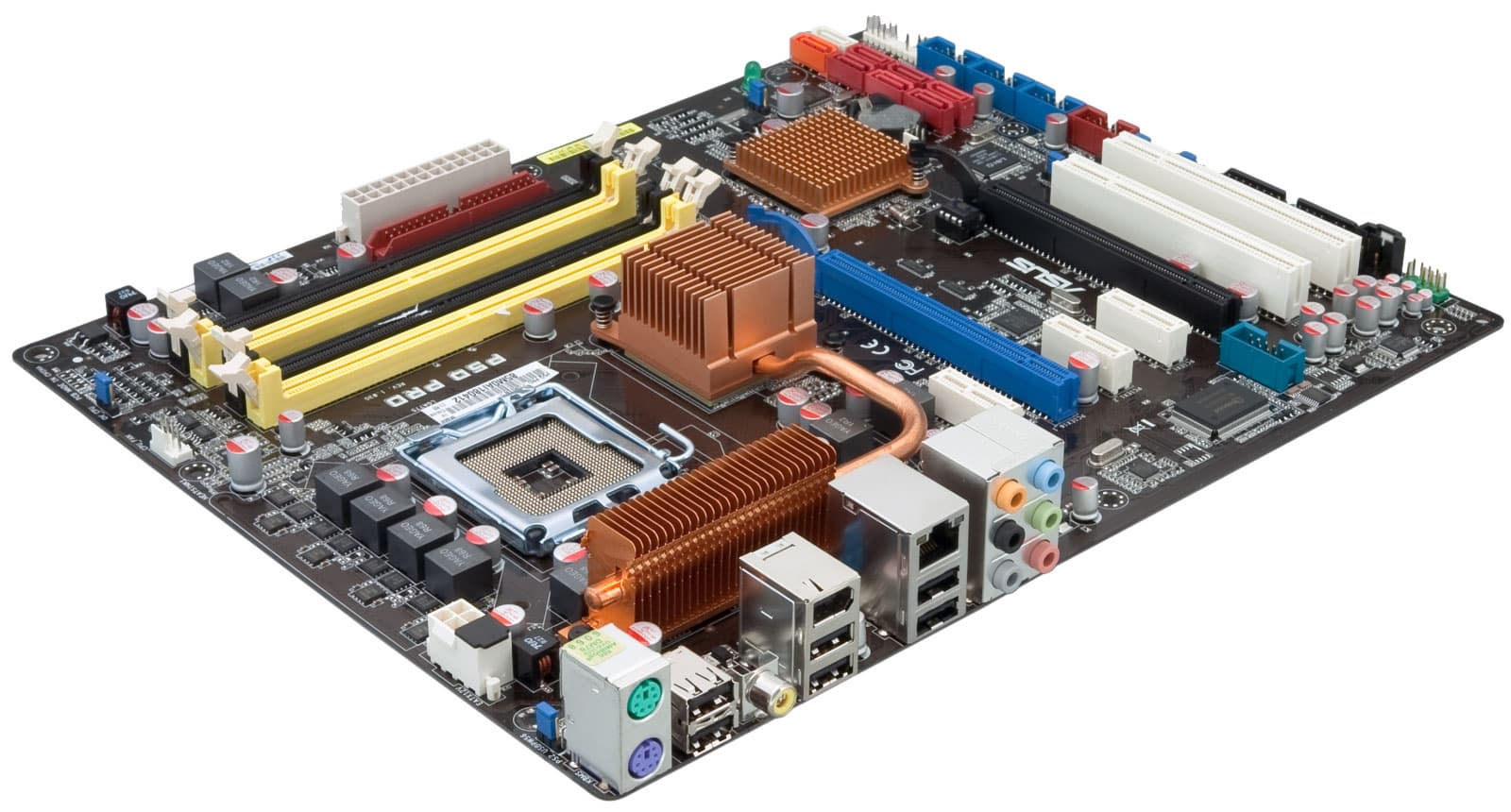

Галерея фотографий платы

В продолжение темы тестирования плат ASUS на базе чипсета P45, у нас на тестировании - материнская плата ASUS P5Q Pro. Плата уже не Deluxe, но и не самый простой и урезанный вариант в линейке данного тайваньского производителя. ASUS P5Q Pro не позиционируется как превосходное решение для геймеров или оверклокеров, но это не значит, что плата столь плоха или медлительна. Все дело в маркетинге и желании продать как можно больше экземпляров более дорогого продукта.

Особенности платы

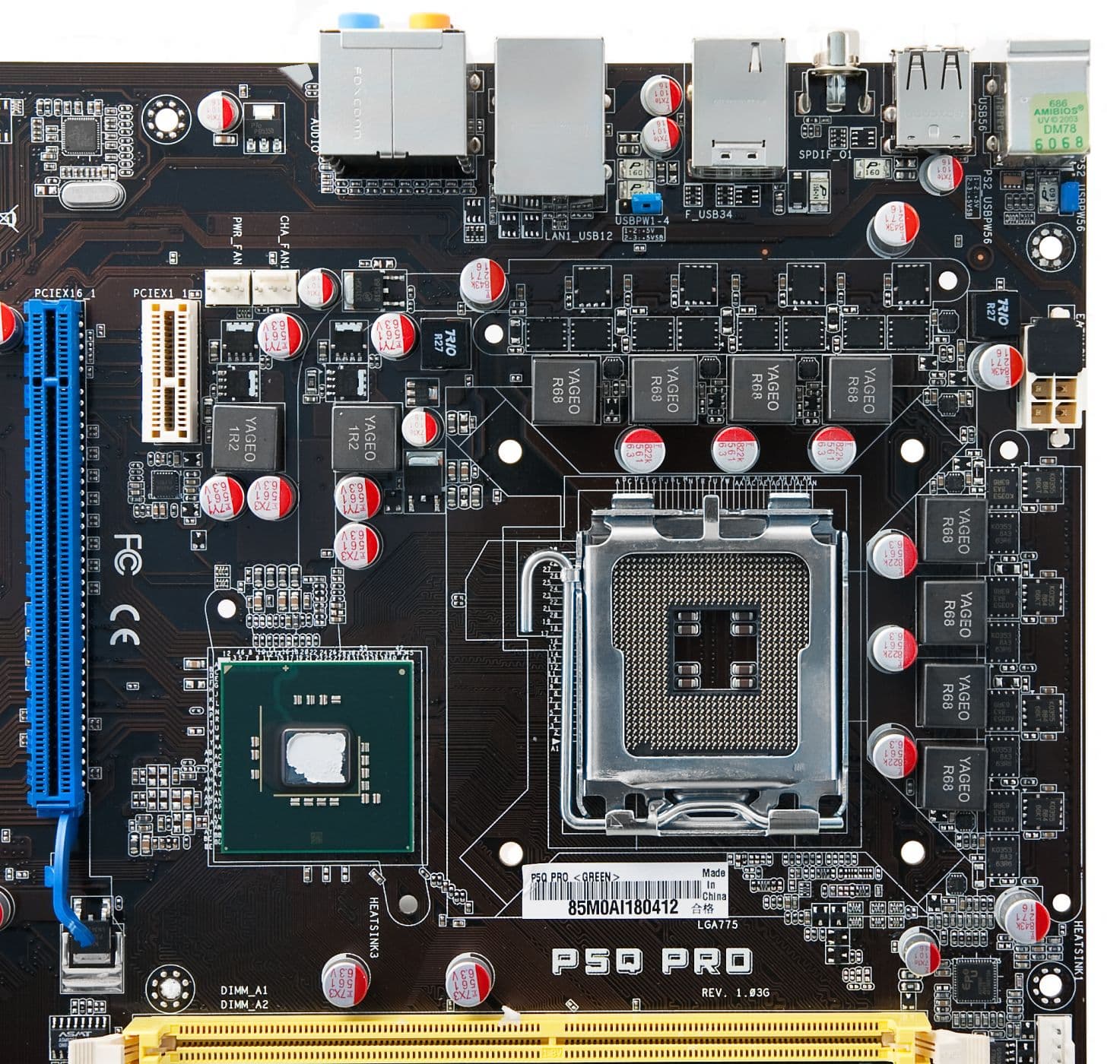

Одним из основных отличий от протестированной нами ранее ASUS P5Q Deluxe является упрощенный, но все же весьма качественный, честный восьмиканальный преобразователь питания процессора, с индивидуальным драйвером на каждый канал. Плата предусматривает установку четырех модулей памяти DDR2, одной видеокарты в режиме PCI-E 2.0 x16 или двух видеокарт в режиме х8+х8 (поддержка CrossFire присутствует). Помимо этого, в наличии имеются три порта PCIEx1 и два слота под традиционные PCI-карты. Расположены слоты PCI в самом низу платы, так что можно не беспокоиться об их блокировке системой охлаждения видеокарты.

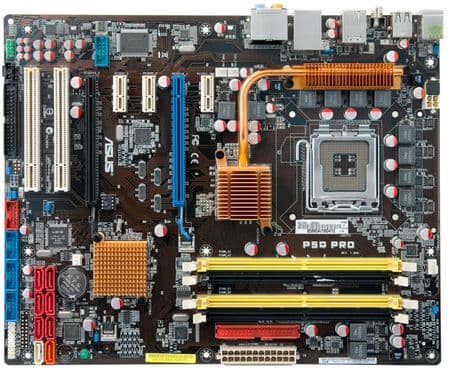

Во время сборки системы у нас не возникло претензий к разводке P5Q Pro. Возможно, стоит отметить не самое удобное расположение разъема для подключения флоппи-диска и потенциальную блокировку нескольких SATA-портов, в случае установки «крупнокалиберной» видеокарты во второй (черный) слот PCI-E. Но это, по сути, мелочи, не требующие особого внимания.

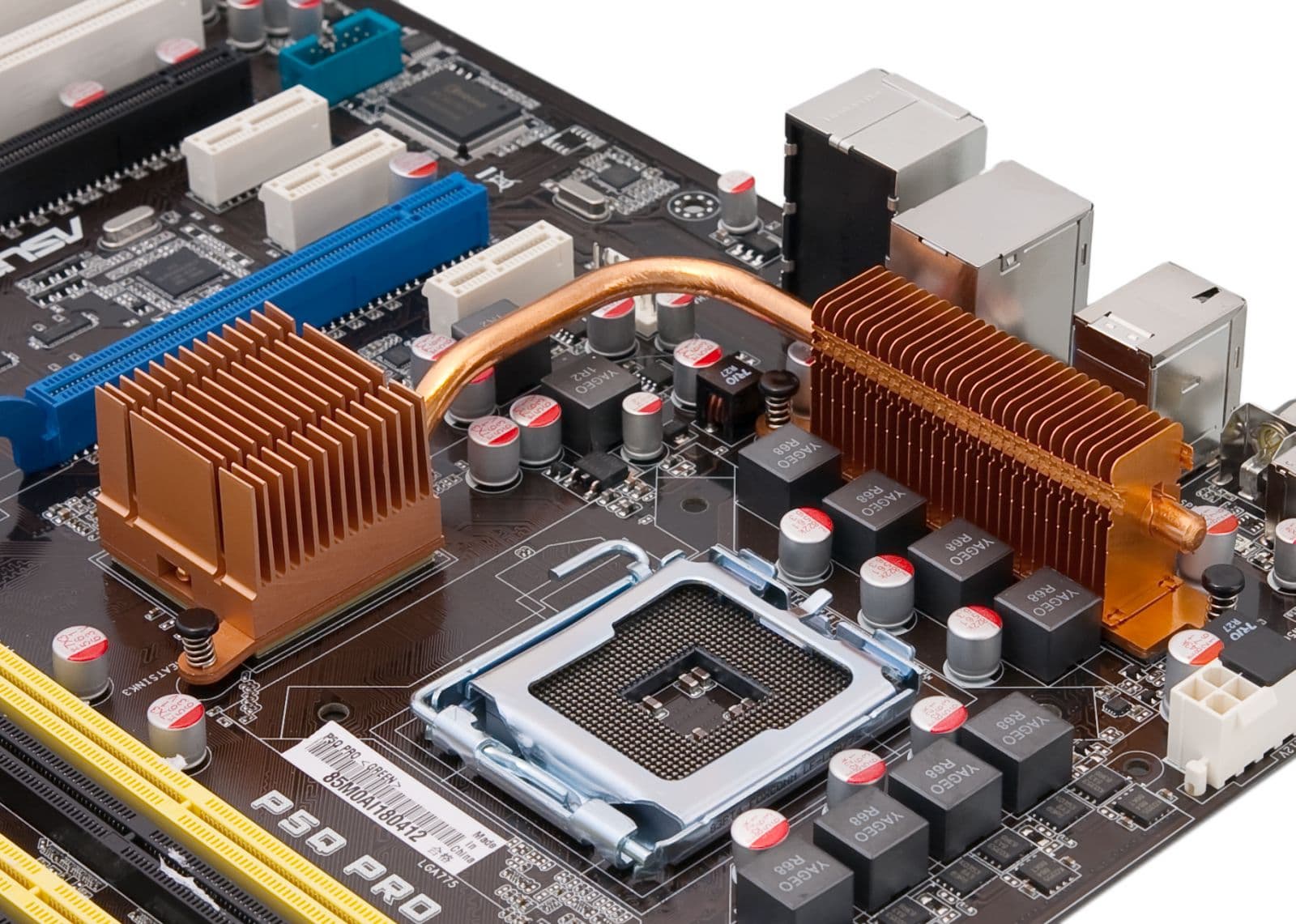

Система охлаждения северного и южного мостов раздельная. На южном ICH10R установлен совсем маленький игольчатый радиатор, закрепленный на плате с помощью хлипких «одноразовых» защелок. На северном мосту стоит радиатор более внушительных габаритов, соединенный тепловой трубкой с радиатором на преобразователе питания процессора. Отметим, что производитель решил позаботиться об охлаждении лишь четырех из восьми каналов преобразователя, что, возможно, станет проблемой при условии сильного разгона и повышения напряжений на процессоре и чипсете.

При этом работа в штатном режиме, даже при продолжительной максимальной нагрузке вызывает весьма незначительный нагрев компонентов платы, в связи с чем штатную систему охлаждения можно признать пусть и не отличной, но достаточно хорошей. Однако энтузиастам, желающим получить от своей системы максимальный разгон, скорее всего, придется прибегнуть к смене термоинтерфейса, усилению крепления, установке дополнительных радиаторов на неприкрытые транзисторы и (особенно в случае применения СВО) дополнительных вентиляторов, продувающих радиаторы в процессорной зоне.

Приятно видеть, что экономия никак не коснулась установленных на плате конденсаторов. Здесь мы видим все те же японские полимерные Fujitsu (Nichicon), причем не только в зоне процессора и памяти, но и на всей плате в целом.

Для кого-то неприятным моментом может стать отсутствие на плате кнопок и индикаторов, помогающих работать с платой без установки её в корпус. Также на плате разведен, но не распаян спикер (buzzer). Из всей индикации присутствует только зеленый диод, сигнализирующий о подаче напряжения с блока питания.

Что касается функций по автоматической регулировке напряжений, подаваемых на подключенные к плате вентиляторы, то здесь P5Q Pro может похвастаться лишь разумным минимумом: регулировке поддается процессорный кулер (4-контактный разъем) и два корпусных вентилятора (3-контактные), причем только в синхронном режиме, то есть одновременно. Если такое решение не устраивает, для подключения корпусного вентилятора можно воспользоваться четвертым разъемом, на который всегда подается 12 В.

BIOS платы построен на привычном для ASUS микрокоде от AMI. Возможностей по тонкой настройке и разгону системы P5Q Pro предоставляет ничуть не меньше, чем Deluxe-версия платы. Диапазон и перечень частот и напряжений для регулировки представлены в нижеследующей таблице:

С помощью перемычек и кнопокПеремычка для очистки содержимого CMOS
Набор перемычек для включения возможности подачи повышенного напряжения на процессор и северный мост
Из BIOS, основанного на версии 2.61 от AMIВозможность отключения специфических функций процессора+Hyper-Threading, Thermal Management (TM2), Enhanced Halt State, Execute Disable Bit, Virtualization Technology, Enhanced SpeedStep
Настройки таймингов памяти+By SPD, CAS Latency Time, DRAM RAS to CAS Delay, DRAM RAS Precharge, Precharge Delay, TWR, TWTR, TRRD, TRTP, TRFC и еще с пару десятков таймингов, однако без возможности задать DRAM Command Rate
Выбор частоты работы памяти+Auto или задать множитель относительно частоты FSB (при этом сразу выбирается результирующая частота DDR2, что очень наглядно): доступен большой список множителей, позволяющих, например, при частоте FSB 800 МГц задать эффективную частоту работы памяти: 667, 800, 835, 887, 1002, 1066, 1111, 1335 МГц
Возможность задания частоты для периферийных шин+PCI-E = 100—180 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—800 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+только целыми значениями
Изменение напряжения ядра процессора+Auto, 0,85000—1,70000 В с шагом 0,00625 (до 2,1 В после переключения соответствующей перемычки)
Изменение напряжения памяти+Auto, 1,80—3,08 В с шагом 0,02 В
Изменение напряжения чипсета+для северного моста: Auto, 1,10—1,76 В с шагом 0,02 В (до 2,06 В после переключения соответствующей перемычки);
для южного моста: Auto, 1,1, 1,2, 1,3, 1,4 В
Изменение напряжения FSB+Auto, 1,20—1,90 В с шагом 0,02 В

В настройках таймингов памяти отсутствует возможность изменения параметра «Command Rate», зато присутствует возможность увеличения производительности системы за счет изменения пунктов Ai Clock Twister и Ai Transaction Booster.

Плата поддерживает практически все современные программные и аппаратные технологии от ASUS, наиболее значимыми из которых являются: ASUS Express Gate, ASUS EPU — Six Engine, а также очень удобная и полезная в повседневной работе утилита ASUS Fan Xpert. О них мы уже рассказывали более подробно в предыдущих обзорах.

Обратим внимание лишь на тот неприятный факт, что работа ASUS EPU — Six Engine на нашем тестовом стенде была крайне неадекватной. После полуторачасового процесса калибровки (обычно он длится меньше минуты) утилита продолжала, по непонятным причинам, создавать 100-процентную нагрузку на процессор, делая невозможной работу с системой. Вероятно, это лишь частный случай несовместимости, но совсем не упомянуть о нем мы не могли, учитывая, что плата к нам попала серийная, и выпускается она уже довольно давно.

«Быстрый Linux», скрывающийся под названием ASUS Express Gate, работает только в случае установки этой легкой операционки в отдельный раздел на жестком диске — микросхемы SSD на рассматриваемой плате не распаяно. Данный факт определенно не добавляет баллов этому и без того малополезному в реальной жизни решению.

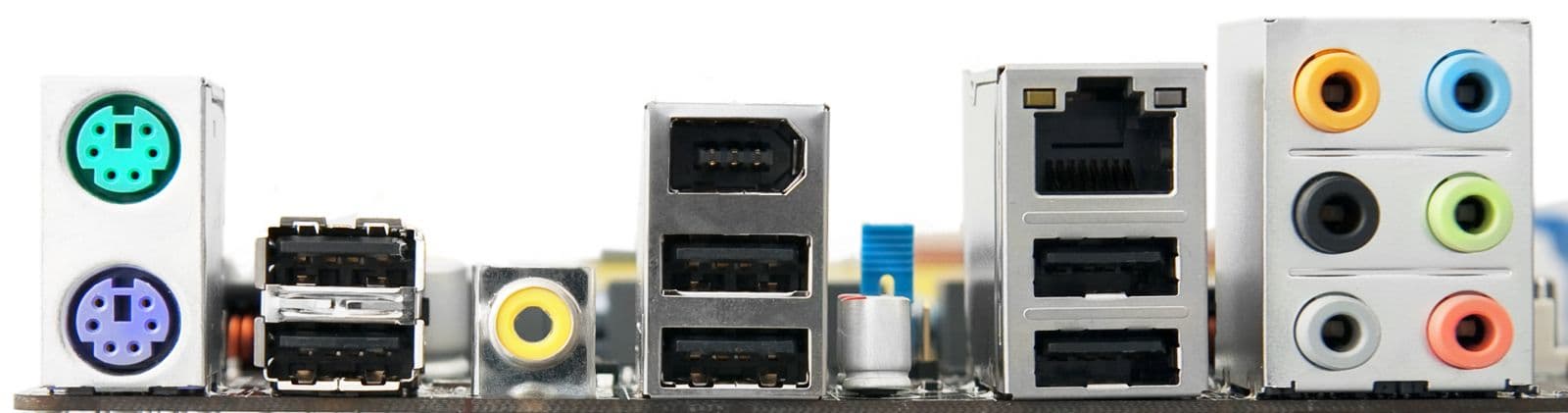

Комплект поставки ASUS P5Q Pro минимальный; отметить стоит разве что планку на заднюю панель компьютера с двумя портами: eSATA и mini-FireWire (4-контактный).

Функциональность



В дополнение ко всем возможностям, предоставляемым чипсетом Intel P45 (северный мост P45 и южный мост ICH10R), на плате реализованы:

  • интегрированный звук, на базе 8-канального HDA-кодека Realtek ALC1200, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и коаксиальным разъемом S/PDIF-Out на задней панели;
  • сетевой контроллер, на базе микросхемы Atheros L1 (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • контроллер IDE, на базе микросхемы Marvell 88SE6111 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133;
  • дополнительный SATA RAID-контроллер Silicon Image SiI5723 (интерфейс подключения SATA), с поддержкой двух устройств SATA300 и фирменных RAID-режимов под названием Drive Xpert;
  • Контроллер LSI 3227, обеспечивающий поддержку 2 портов FireWire (один выведен на заднюю панель).

Для ряда пользователей интересной может оказаться фирменная технология ASUS Drive Xpert, благодаря использованию которой можно объединить два жестких диска в RAID-массив уровня 0 или 1, причем сделать это через дружественный интерфейс и без какой-либо необходимости в дополнительных драйверах. Данная функция более подробно описана в обзоре ASUS P5Q Deluxe.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты Terratec DMX 6fire, получив итоговую общую оценку: Отлично (подробнее). Цифровой выход S/PDIF на плате поддерживает обе наиболее актуальные частоты дискретизации вывода — 44,1 и 48 кГц.

Установленный на плате аудиокодек от Realtek, помимо стандартных режимов вывода звука, поддерживает набор технологий DTS Surround Sensation UltraPC, в который входит и разложение стереосигнала на 6 каналов (актуально при воспроизведении MP3 на мультимедийной системе 5.1 и невысоком уровне притязаний слушателя), и обратный процесс — перевод шестиканального звука в стерео с дополнительным эффектом объемного звучания.

Отметим, что выбранный для данной платы IDE-контроллер (в отсутствие у современных чипсетов Intel встроенного в южном мосту) проявил себя наилучшим образом, не создав ни малейших проблем с определением оптического накопителя при загрузке системы и под Windows, позволяя успешно выполнять загрузку с CD и т.д.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E8200 (2,66 ГГц, FSB 1333 МГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4-12-2T)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Тестируемая материнская плата сравнивалась с другими платами линейки P5Q, а также с продуктами фирм-конкурентов, построенными на базе чипсета Intel P45.

Тест MSI P45-8D (P45) ASUS P5Q Deluxe (P45) ASUS P5Q-VM (G45), внешняя графика ASUS P5Q Pro
Архивирование в 7-Zip, мин:сек 3:44 3:45 3:51 3:50
Кодирование MPEG4 (XviD), мин:сек 3:04 3:05 3:05 3:05
FarCry (Low@640×480), fps 470 468 457 463
FarCry (Medium@800×600), fps 387 384 371 377
Doom 3 (Low@640×480), fps 254 253 247 247
Doom 3 (High@1024×768), fps 248 248 237 238

Цифры показывают вполне типичную картину, при которой производительность различных плат на одном и том же чипсете различается незначительно. Зато отсутствие видимых провалов и стабильное прохождение всех тестов — это, безусловно, хороший показатель, позволяющий в той или иной степени говорить о надежности и стабильности тестируемого образца.

Выводы

На наш взгляд, плата получилась весьма достойная, особенно в том случае, если потенциального покупателя не интересует сильный разгон будущей системы. Производительность платы соответствует уровню Deluxe-варианта (что неудивительно), при её изготовлении использованы только качественные компоненты. Система охлаждения прекрасно справляется со своими обязанностями в режиме штатной эксплуатации. Каких-либо серьезных недостатков, за исключением отсутствия тех или иных специфичных для каждого отдельного пользователя разъемов и/или контроллеров, в процессе тестирования обнаружено не было.

Средняя текущая цена (количество предложений) рассмотренной модели ASUS P5Q Pro в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем.
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor
