ASUS P5Q Deluxe — системная плата на базе чипсета Intel P45


  • Чипсет Intel P45 (применен северный мост P45 и южный ICH10R)

Материнская плата ASUS P5Q Deluxe — хороший пример топовой модели, не раздражающей своей ориентированностью на экзотические потребности виртуальных «хардкорных геймеров» и иже с ними. Понятно, что четыре сетевые розетки — это в 2 раза круче, чем две, а шесть слотов PCIEx16 — примерно в 3 раза «мощнее», чем два стандартных. Данная же плата сполна отрабатывает свою высокую стоимость, не прибегая при этом к услугам технологий, ключевым фактором которых является отраженный в названии количественный показатель.

Рассматриваемая сегодня модель является одной из топовых в новой серии ASUS P5Q, основанной на линейке чипсетов Intel 4x. Разумеется, как и все старшие модели, она имеет два слота PCI-E 2.0 x16, реализуя нововведение чипсета: поддержку второй версии стандарта PCI Express и полноценную организацию CrossFire. В остальном же, как уже было сказано, плата берет, скорее, разнообразием примененных технологий и их проработкой. Что ж, давайте знакомиться с одной из самых интересных (и де-факто — самых популярных) моделей на Intel P45.

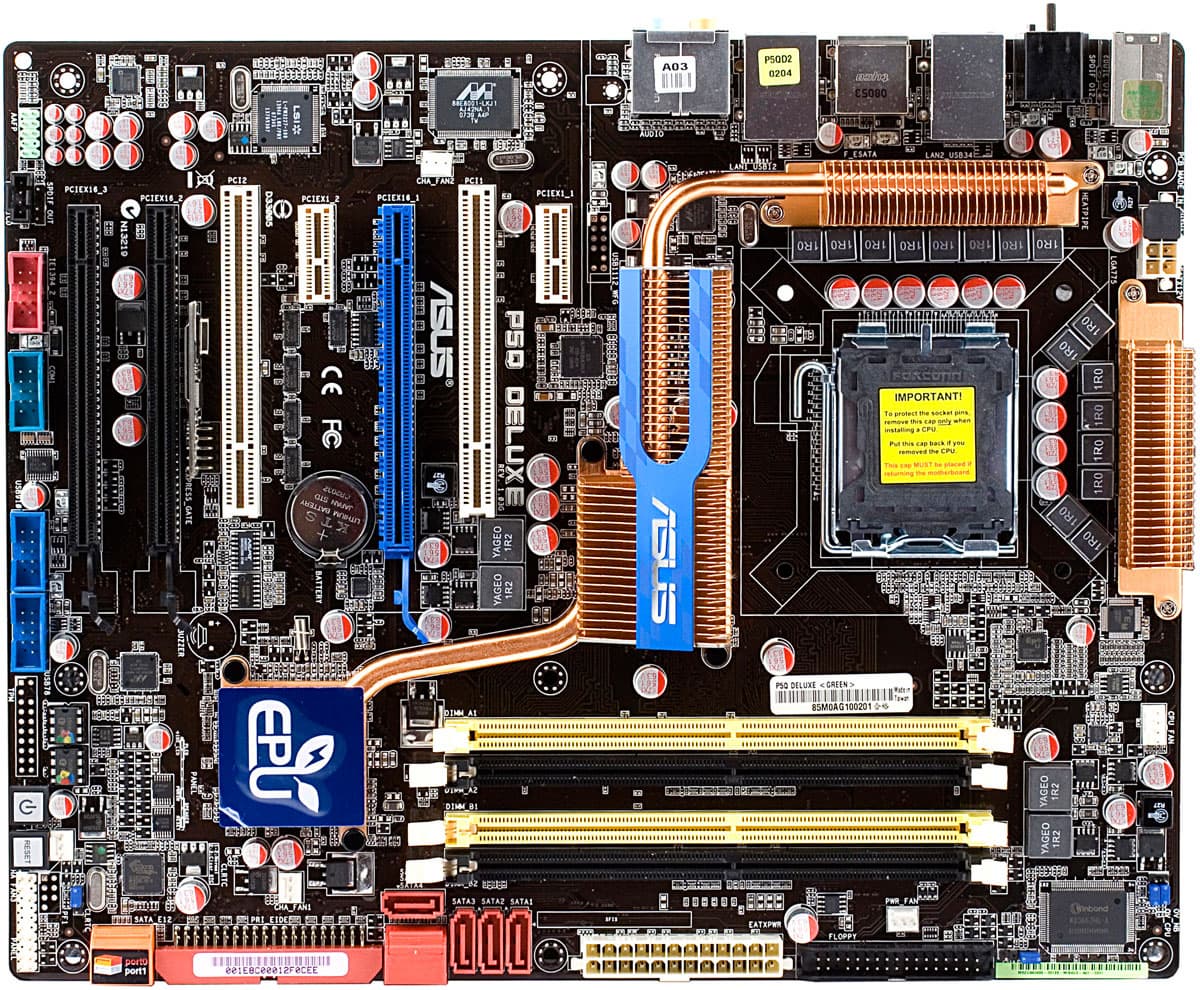

При взгляде на плату можно отметить несколько особенностей разводки: сильное смещение разъемов для памяти относительно их обычного положения, набортную систему охлаждения, набор и взаимное расположение слотов расширения и разъемов SATA. Однако несмотря на не совсем обычный внешний вид, сложностей для сборки системы разводка не создает, и при установке всевозможных габаритных комплектующих обладатель платы рискует лишиться разве что одного порта SATA (остальные либо убраны с линии установки видеокарт, либо уложены набок). Для установки периферийных карт расширения предназначены 2 слота PCI и 2 (а фактически, 3) PCIEx1 — третьим автоматически становится крайний слот, имеющий форм-фактор PCIEx16 (что в любом случае не мешает устанавливать в него карты расширения PCI-E всех форматов), но переключающий скорость работы в режим x1 при задействовании любого слота PCIEx1. Отметим, что слоты для установки видеокарт сдвинуты к краю платы, что мы можем только приветствовать, так как при этом верхние слоты гарантированно остаются свободными. Также выделим, что оба слота PCI наверняка не будут перекрыты габаритными картами расширения. Размер платы — 305×245 мм (полноразмерный ATX), крепление к корпусу девятью винтами, все края платы жестко зафиксированы.

Причина необычного расположения слотов для памяти выясняется при внимательном рассмотрении схемы стабилизатора напряжения ключевых элементов платы — это как раз тот компонент, которым ASUS может полноправно гордиться. Во-первых, топовые платы серии ASUS P5Q ставят новый рекорд по количеству каналов импульсного стабилизатора питания процессора: 16! Причем в данном случае мы видим 16 полноценных каналов, со своим индивидуальным драйвером и двумя полевыми транзисторами у каждого, что должно обеспечивать исключительно высокую эффективность стабилизатора и меньший нагрев компонентов. Более того, стабилизаторы напряжения памяти и чипсета сделаны двухканальными (именно необходимость разместить дроссели соответствующего стабилизатора вынудила инженеров «поиграть» с привычным расположением слотов для памяти) — на сегодняшний день это уже не уникальное явление, но все еще «элитный» отличительный признак. Выбор прочих электронных компонентов также достоин самой искренней похвалы: в процессорном стабилизаторе используются полевые транзисторы с пониженным показателем RDS(on) (сопротивлением открытого канала); конденсаторы на всей плате — полимерные, производства Fujitsu, с повышенным сроком службы; у всех дросселей ферритовые сердечники.

Впрочем, меньшая требовательность компонентов подсистемы питания к охлаждению, разумеется, не привела к экономии на этом важном (особенно при разгоне) элементе. На плате используется, можно сказать, «классическая» схема охлаждения чипсета: теплосъемник на южном мосту соединен медной тепловой трубкой с радиатором на северном (с большой площадью поверхности теплообмена), а тот, в свою очередь, при помощи двух тепловых трубок соединен с одним из двух дополнительных радиаторов на полевых транзисторах в цепи питания процессора. Конфигурация верхней части оребрения этих радиаторов позволяет устанавливать на них фирменные кулеры — в данном случае один идет в комплекте, но, впрочем, ASUS рекомендует применять активное охлаждение только в том случае, если для процессора используется СВО, не создающая тока воздуха в районе процессорного сокета.

металлические пластины на оборотной стороне платы         крепление одного из радиаторов к плате

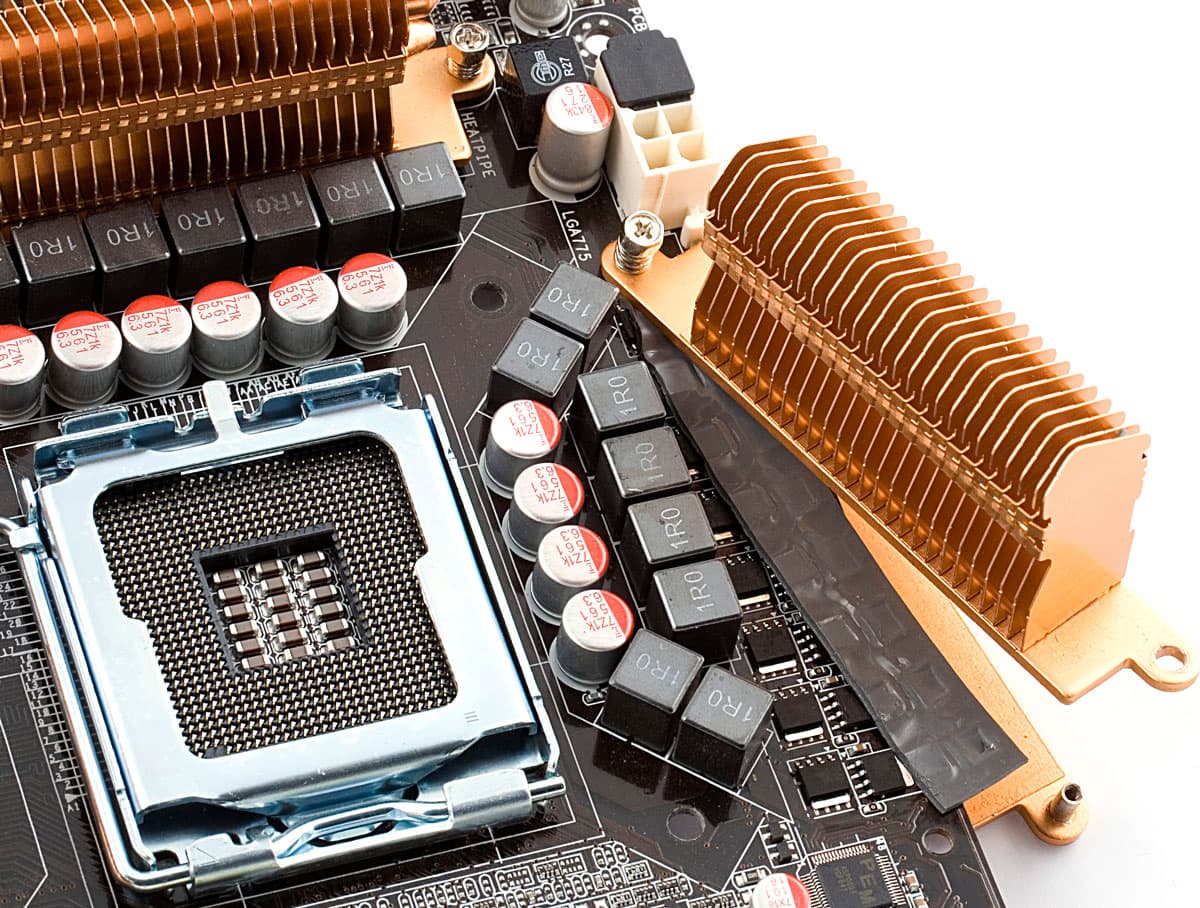

С радиаторами на полевых транзисторах связана еще одна особенность платы: они крепятся не обычным для таких случаев способом (пластмассовыми защелками прямо к текстолиту), а нормальными винтами к алюминиевым пластинам, расположенным с оборотной стороны платы. Данная технология позволяет, за счет прижатия этих пластин к текстолиту, улучшить тепловой режим платы в самом горячем месте (тому же способствует и фирменная технология Stack Cool 2 — слой металлизации на оборотной стороне текстолита). Правда, смущает слишком, на наш взгляд, толстый слой термоинтерфейса, но со временем он, конечно, должен обеспечить нормальный теплообмен. Впрочем, оставляя в покое эффективность примененного решения, посетуем на то, что крепление к плате радиаторов на мостах чипсета осуществляется как раз при помощи пластиковых защелок, а ведь именно для этих компонентов критически важно обеспечить плотный контакт с поверхностью кристаллов чипсета! Просто удивительно, что до сих нормальное крепление радиаторов набортной системы охлаждения остается прерогативой нескольких оверклокерских моделей: конечно, регулярно менять термопасту станут немногие, но и без этого нормальное усилие прижима обеспечит достойную эффективность такого охлаждения.

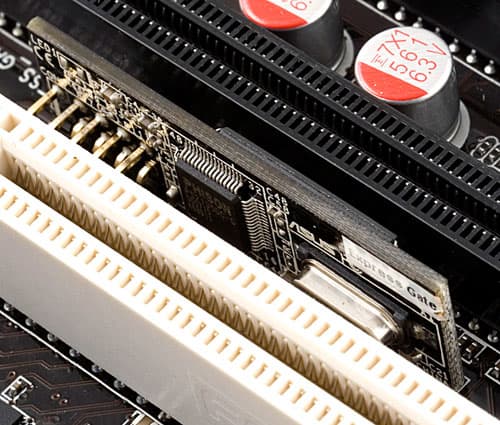

модуль Express Gate SSD

Рассматриваемая плата, как и все последние модели ASUS, реализует фирменную технологию Express Gate, с которой наши постоянные читатели уже могли познакомиться по обзорам сайта. В данном случае реализуется «полная» версия этой технологии (Express Gate SSD), отличающаяся, как нетрудно догадаться по названию, использованием интегрированного на плату накопителя с 512 МБ флэш-памяти, в котором и содержится загрузочный образ. Напомним, что суть Express Gate — в быстрой загрузке специальной оболочки Splashtop (на основе Linux) вместо полноценной загрузки основной рабочей ОС, причем выбор делается сразу же при старте компьютера (и можно использовать мышь). Эта очень сильно ограниченная по функциональности ОС (являющаяся купленной разработкой компании DeviceVM) обеспечивает выполнение всего нескольких базовых функций: просмотр фотографий с флэш-накопителей или жестких дисков, брожение по интернету, общение в IM-сетях (кроме ICQ) и при помощи Skype.

Отдавая должное интересу, который проявляют ко всяким новинкам технари, нам трудно заставить себя серьезно рассматривать функциональность и особенности данного решения. Во-первых, на текущий момент обновления Splashtop могут появиться только из недр лабораторий ASUS. И хотя таковые обновления все же в действительности случаются и даже постепенно расширяют возможности встроенной ОС, говорить о настройке этой оболочки «под себя» (добавлении любимых программ, изменении оформления и пр.) не приходится. Во-вторых, на сегодня возможности конфигурирования Splashtop (из каковых в наличии только изменение разрешения экрана и настройка сетевого подключения для весьма стандартного случая локальной сети) чрезвычайно ограничены. В-третьих, отсутствие хотя бы плохонького медиаплеера и возможности установить модули расширения для встроенного интернет-браузера (крайне урезанного по функциональности Firefox) вряд ли задержит пользователя перед монитором со Splashtop надолго.

Однако главное препятствие, лишающее Express Gate смысла и делающее его игрушкой для немногочисленных фанатов, на наш взгляд, состоит в том, что Splashtop едва может конкурировать по скорости загрузки с пробуждением Windows из спящего режима (Hibernation) — правда, последний процесс можно существенно замедлить, забив материнскую плату памятью «под завязку». В качестве времени загрузки Splashtop ASUS приводит цифры от 5 до 10 секунд, что абсолютно соответствует нашим наблюдениям, однако пробуждение Windows (с полностью загруженными в память приложениями, включая, например, интернет-браузер с 30 открытыми вкладками) занимает едва ли на 10 секунд больше, а с учетом необходимости запускать нужные приложения, вводить идентификационные данные и пр. встроенная ОС, пожалуй, даже проиграет. И поскольку во всем, что касается возможной функциональности и комфортности работы, Splashtop не просто проигрывает настроенной рабочей ОС (будь то Windows любых версий или одна из разновидностей Linux), а проигрывает с треском, еще до старта соревнования, то лично у нас полезность Express Gate/SSD вызывает очень большие вопросы.

Найти плату себе по душе можно даже в пределах серии P5Q, так как она предлагает множество моделей на любой вкус, но некоторые из этих моделей практически неотличимы от героини сегодняшнего обзора: у них очень похожая или та же самая PCB, а также крайне близкая функциональность. Из таковых отметим P5Q3 Deluxe/WiFi-AP@n (полная близняшка, но рассчитанная на память DDR3 и с модулем Wi-Fi-n) и P5Q-E/WiFi-AP (чуть упрощенная версия, без модуля Express Gate SSD, но тоже с технологией Express Gate, имеющая 8-канальную схему ШИМ-контроллера стабилизатора питания процессора; есть версия с модулем Wi-Fi). В силу крайней схожести, можно рассматривать данную статью и как обзор этих моделей.

Системный мониторинг (Winbond W83667HG-A, по данным BIOS Setup и утилит под Windows)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 5 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Технология автоматической регулировки вращения процессорного и трех системных вентиляторов в зависимости от температуры.

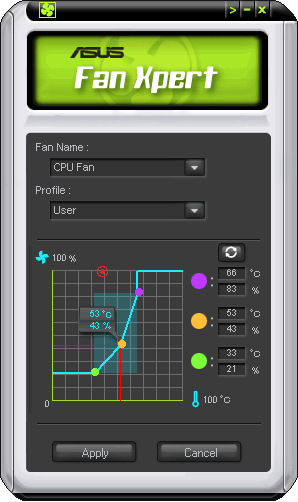

настройка профиля автоматики в Fan Xpert

Система автоматической регулировки вращения вентиляторов у платы находится на отменном уровне, но для полной реализации возможностей вам придется использовать программы под Windows (фирменные утилиты ASUS или универсальные вроде SpeedFan) — в BIOS Setup же доступно лишь включение и выбор одного из трех профилей работы автоматики. Утилита Fan Xpert, входящая в состав пакета ASUS AI Suite, значительно расширяет список доступных профилей автоматики для процессорного кулера, а также предоставляет возможность создать свой собственный профиль, задавая, при помощи очень наглядного интерфейса, три регулирующие точки на графике зависимости скорости вращения вентилятора от температуры процессора.

В данном случае в BIOS Setup возможности мониторинга, предоставляемые контроллером Winbond, реализованы полностью, и утилиты под Windows ничего нового к вышеприведенному списку не добавляют.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет Socket 775, поддерживаются все современные и старые процессоры для этого сокета из линеек Core 2 Duo/Quad/Extreme, Pentium 4/D/Dual-Core и Celeron/Dual-Core с частотой FSB от 800 до 1600 МГц (хотя официально частота 1600 МГц данным чипсетом Intel не поддерживается), включая модели на ядре Wolfdale/Yorkfield; список проверенных на совместимость процессоров доступен на сайте производителя;
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-667/800 без ECC; поддерживается двухканальный режим работы — даже при несимметричном заполнении слотов обоих каналов); список сертифицированных модулей доступен на сайте производителя;
  • 3 слота форм-фактора PCIEx16, 2 из которых соответствуют стандарту PCI-E 2.0 и могут работать одновременно со скоростью x8 для поддержки двух видеоускорителей в режиме CrossFireX, иначе работает только первый слот в полноскоростном режиме; третий слот функционирует за счет контроллера PCI-E 1.1 в южном мосту чипсета, имеет максимальную скорость работы x4, а при использовании любого слота PCIEx1 из имеющихся на плате также снижает свою скорость до x1;
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, с возможностью подключить обычный 20-контактный коннектор ATX 2.03) и 8-контактный EPS12V для питания процессора (можно подключить обычный 4-контактный ATX12V даже без переходника);
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133, функционирующий за счет дополнительного контроллера;
  • 8 разъемов SATA-II (Serial ATA II), 6 из которых «чипсетные» (на 6 устройств SATA300), подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и Matrix RAID, еще два разъема функционируют за счет дополнительного контроллера и предназначены для организации специфического RAID-массива;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения дополнительного порта FireWire на планке;
  • Разъем для подключения COM-порта на планке;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out на планке;
  • Разъем для подключения датчика вскрытия корпуса Chassis Intrusion;
  • 5 разъемов для подключения вентиляторов, один из которых (процессорный) 4-контактный; для всех разъемов предусмотрена возможность контроля количества оборотов, а для четырех из них — еще и функция автоматической регулировки частоты вращения соответствующего вентилятора в зависимости от температуры.

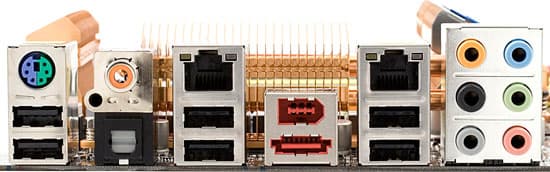

Задняя панель платы (слева направо, по блокам)

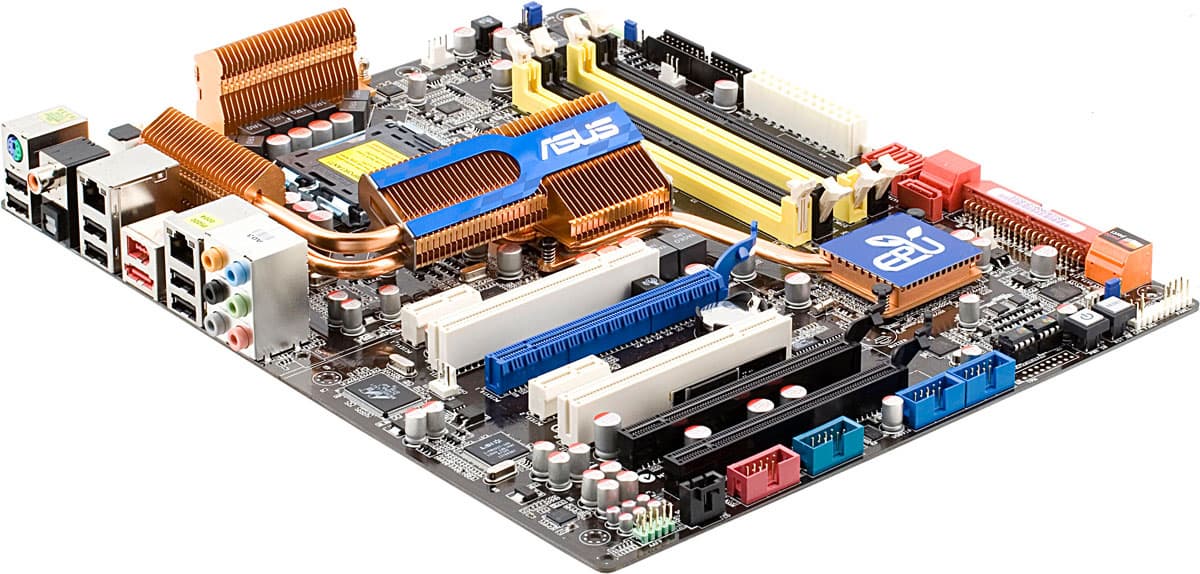

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъем PS/2 для подключения мыши или клавиатуры, 2 порта USB;
  • Коаксиальный и оптический (Toslink) разъемы S/PDIF-Out;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • Разъем FireWire и 1 порт eSATA-II;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Отметим, что плата удачно реализует компромисс между желанием сохранить порты PS/2 (для самых преданных ценителей старых манипуляторов) и необходимостью разместить на задней панели побольше всевозможных интерфейсных разъемов. Действительно: в данном случае можно без дополнительных карт расширения и выносных планок с портами использовать 2 вида S/PDIF-Out, FireWire и eSATA-II, но при этом сохранить 6 портов USB (ну а более одного устройства с интерфейсом PS/2 сегодня можно обнаружить только у старьевщиков).

Комплект поставки

  • Упаковка: коробка с открывающейся «страницей», целиком испещренная перечнем особенностей платы;
  • Документация: подробное руководство пользователя на английском языке, включающее описание и основы работы с некоторыми уникальными функциями платы;
  • Кабели: 8 SATA (с переходниками питания на 4 устройства), 1 ATA66 и шлейф для дисковода;
  • Планка на заднюю панель компьютера с 2 портами USB и 1 mini-FireWire (4-контактный, без питания);

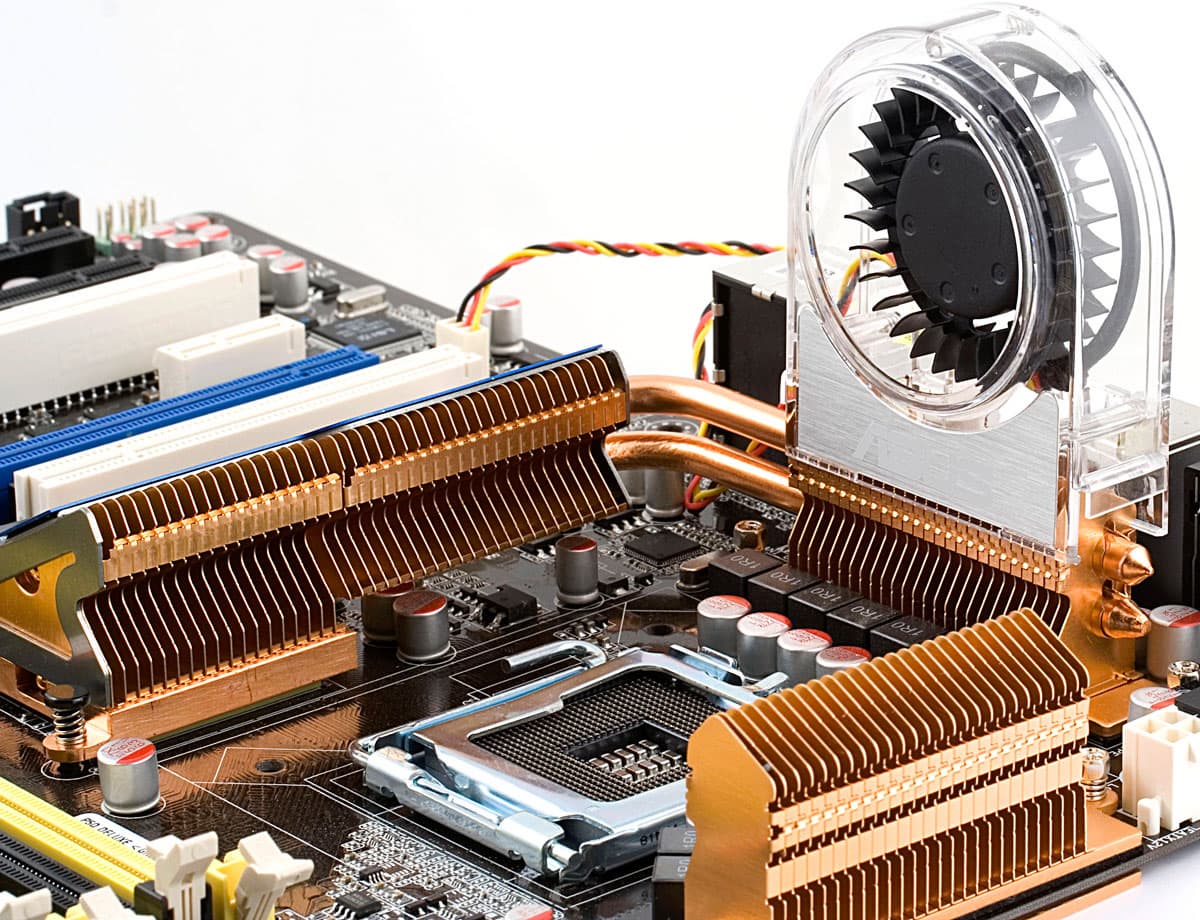

  • Дополнительный радиальный вентилятор, монтируемый при необходимости на один из радиаторов набортной системы охлаждения (ASUS предлагает использовать его только в случае применения СВО для охлаждения процессора);
  • Набор Q-Connector, облегчающий подключение кабелей от передней панели компьютера или USB/FireWire к разъемам на плате (в случае USB/FireWire полезность данного приспособления находится под огромным вопросом);

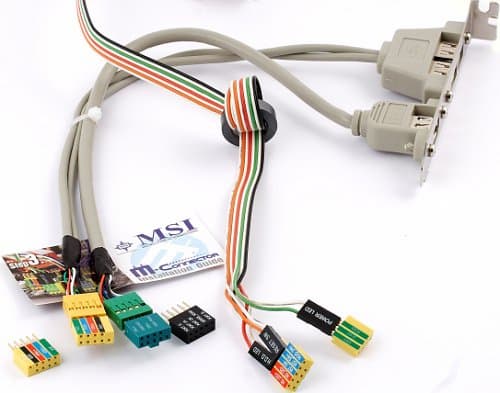

    применение аналогичного набора M-Connector в случае плат MSI

  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • DVD с необходимыми драйверами под Windows XP и Vista, а также с набором фирменных утилит ASUS, включающих:
    • AI Suite — общая оболочка для запуска «интеллектуальных» утилит ASUS: AI Booster для разгона, AI Nap для быстрого «усыпления» (Suspend-to-RAM) системы, Fan Xpert для настройки работы вентиляторов и комплекс EPU-6 Engine для регулирования энергопотребления системы;
    • AI Booster предназначена для разгона из-под Windows, в данном случае позволяет менять частоту FSB, памяти и шины PCI Express, а также множитель процессора и напряжение на памяти — в пределах, заданных в BIOS Setup;

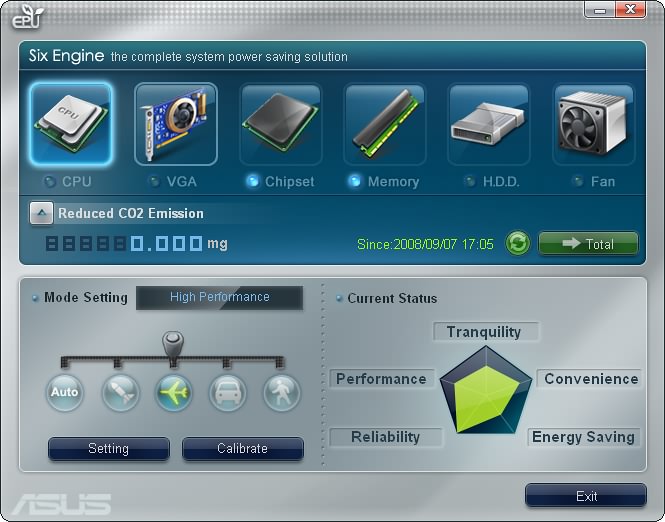

    • EPU-6 Engine — утилита, отвечающая за комплексную регулировку энергопотребления системы. Умеет, в зависимости от выбранного профиля работы, снижать или повышать частоту (и снижать напряжение) процессора (и вместе с частотой FSB — частоту работы памяти), снижать напряжение чипсета, менять профиль работы автоматической системы, регулирующей вращение вентиляторов, отключать жесткие диски и «усыплять» систему. Шестым элементом управления этой утилиты является видеокарта, но для работы требуется, чтобы видеокарта была из списка сертифицированных (и, конечно, произведенных ASUS). Отметим, что важной частью рекламной кампании является способность EPU-6 Engine автоматически снижать используемое количество каналов ШИМ-контроллера стабилизатора питания процессора (до четырех). Разумеется, это обеспечит некоторый положительный эффект в простое, хотя для стабилизаторов питания памяти и чипсета такая технология не предусмотрена. Также отметим очевидный факт, что штатная работа технологий энергосбережения в процессоре обеспечивает основную долю экономии энергии в простое, поэтому не стоит ожидать от EPU-6 Engine чудес: по результатам тестов наших зарубежных коллег, суммарный выигрыш составит едва ли 10 Вт.

      В качестве интересной информации EPU-6 Engine отображает текущее энергопотребление процессора (и, очевидно, аналогичная информация должна выдаваться по видеокарте), а для сдвинутых на «зеленой» теме — величину сэкономленной электроэнергии в пересчете на выбросы углекислого газа. (Любопытно, что при переключении в режим работы Turbo учет перерасходованной энергии не ведется.) Отметим очень важный нюанс работы этой программы: EPU-6 Engine откажется запускаться, если система разогнана. Факт разгона, впрочем, отслеживается исключительно простым способом — по состоянию переключателя AI Overclock Tuner в BIOS Setup: переключение в режим Manual, даже без фактического изменения частот FSB и PCI Express, считается разгоном. В связи с этим хочется пожелать компании ASUS выводить более информативное сообщение о причинах невозможности запуска программы, чем реализованное на текущий момент;
    • PC Probe II предназначена для мониторинга температур, напряжений и частот вращения вентиляторов, причем умеет оповещать пользователя о выходе контролируемых параметров за заданные вручную границы (никаких более сложных действий программа выполнять не умеет). Также PC Probe II дает доступ к данным низкоуровневого опроса DMI, PCI, WMI и наглядно отображает загрузку процессора, памяти и дисков;
    • AI Direct Link — программа для прямого соединения двух компьютеров по Ethernet-кабелю. Преимуществом является крайняя простота настройки (требуется лишь указать каталог, который будет использоваться для обмена файлами — причем только в том случае, если вас не устраивает выбранный по умолчанию), недостатком — крайне ограниченная функциональность (можно соединить только два компьютера, доступен только прямой обмен файлами через фиксированный каталог на жестком диске). В общем случае, если уж вы решили соединить компьютеры Ethernet-кабелем, мы бы рекомендовали организовать нормальную локальную сеть TCP/IP;
    • Drive Expert — оболочка для конфигурирования работы RAID-массива, обеспечиваемого контроллером Silicon Image;
    • ASUS Update отвечает за прошивку BIOS из-под Windows, причем новую прошивку программа умеет искать на сайте производителя. В качестве дополнительной возможности, перед началом прошивки запускается утилита MyLogo, которая позволяет сменить картинку, отображаемую на экране во время прохождения процедуры POST.

Интегрированные контроллеры

  • Звуковой, на базе 8-канального HDA-кодека ADI (Analog Devices) AD2000B с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • 2 сетевых, на базе микросхем Marvell 88E8001 (интерфейс PCI) и Marvell 88E8056 (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • IDE/SATA-II, на базе микросхемы Marvell 88SE6121 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133 и 2 SATA300; в данном случае один порт реализован в виде eSATA, а ко второму подключен RAID-контроллер Silicon Image;
  • SATA-II RAID, на базе микросхемы Silicon Image SiI5723 (интерфейс SATA), с поддержкой 2 устройств SATA300 (только жесткие диски), с возможностью объединить их в RAID-массив уровней 0 и 1.
  • FireWire, на базе микросхемы LSI L-FW3227 (интерфейс PCI), с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0,13, −0,04Очень хорошо
Уровень шума, дБ (А)−94,4Очень хорошо
Динамический диапазон, дБ (А)92,2Очень хорошо
Гармонические искажения, %0,0047Очень хорошо
Гармонические искажения + шум, дБ (A)−70,5Средне
Интермодуляционные искажения + шум, %0,045Хорошо
Взаимопроникновение каналов, дБ−80,9Очень хорошо
Интермодуляции на 10 кГц, %0,023Хорошо

Общая оценка: Очень хорошо (подробнее). Компания ASUS остается единственным крупным игроком на рынке, до сих пор не перешедшим полностью на аудиокодеки от Realtek. Нельзя сказать, что аудиорешения Analog Devices принципиально отстают от конкурирующих по таким параметрам, как уровень шума или неравномерность АЧХ аналогового вывода звука, но все же в данном случае мы видим картину, несколько уступающую типичной для современных плат с HDA-кодеками. Впрочем, не будем забывать, что особенности реализации аудиотракта (длина дорожки от ЦАП до разъема на задней панели, примененные фильтрующие конденсаторы и пр.) оказывают на итоговое качество звука большее влияние, нежели выбор кодека.

В то же время, большинство современных решений Realtek обладают рядом «дополнительных» интересных домашнему пользователю функций (вроде набора реализованных в драйверах технологий DTS и кодирования аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF), включая сертификацию своих технологий лабораториями Dolby. Примененный в данном случае аудиокодек ADI AD2000B такими возможностями не располагает, хотя в драйверах для Windows Vista пара интересных функций реализована.

Использованный на плате контроллер Marvell 88SE6121 хорошо знаком нашим читателям, так как он применяется на многих современных платах на чипсетах Intel, у которых встроенная (чипсетная) поддержка PATA отсутствует. В данном случае нам остается лишь подтвердить, что этот IDE-контроллер проявил себя наилучшим образом, не создав ни малейших проблем с определением оптического накопителя при загрузке системы и под Windows, позволяя успешно выполнить загрузку с CD и т. д. Кроме того, интернет-конференции полны информации о том, что и SATA-контроллер этой микросхемы Marvell удачно реализует порты eSATA (для чего его обычно и применяют).

Отдельного рассказа заслуживает технология Drive Expert, которая реализуется на плате за счет применения RAID-контроллера Silicon Image. По большому счету, функциональность этого контроллера никак нельзя назвать уникальной: он организует 2 порта SATA или eSATA и позволяет создать из двух подключенных жестких дисков RAID-массив уровней 0 или 1. Приятной особенностью контроллера является отсутствие необходимости в драйверах, что, видимо, и показалось инженерам ASUS столь привлекательным. Дополняя этот факт возможностью реорганизовать RAID-массив при помощи BIOS Setup (традиционный способ для RAID-контроллеров), утилиты под Windows (или другую ОС) и даже специальной утилиты в оболочке Splashtop (Express Gate), ASUS действительно предлагает пользователям «однокнопочное» решение, которое не требует ни специальных знаний, ни возни с драйверами и настройками. В остальном же, повторимся, ничего уникального технология Drive Expert собой не представляет, а частью возможностей контроллера Silicon Image даже пожертвовали в угоду простоте.

Фирменные технологии и особенности

Разумеется, плата имеет огромное количество фирменных технологий, некоторые из которых уникальны, но мы постарались рассказать обо всех них в соответствующих местах нашего обзора. Здесь же перечислим лишь две оставшиеся неупомянутыми:

  • Кнопки включения/перезагрузки на плате позволяют легко выполнить соответствующие действия, не прибегая к помощи передней панели компьютера; кроме того, подсвеченные набортные кнопки индицируют включенное состояние системы;
  • DieHard BIOS: две копии BIOS в разных микросхемах флэш-ПЗУ обеспечивают практическую неуязвимость этого компонента системы для ошибок прошивки.

Настройки

С помощью перемычек и кнопокПеремычка для очистки содержимого CMOS
Набор перемычек для включения возможности подачи повышенного напряжения на процессор и северный мост
Из BIOS, основанного на версии 2.61 от AMIВозможность отключения специфических функций процессора+Hyper-Threading, Thermal Management (TM2), Enhanced Halt State, Execute Disable Bit, Virtualization Technology, Enhanced SpeedStep
Настройки таймингов памяти+By SPD, CAS Latency Time, DRAM RAS to CAS Delay, DRAM RAS Precharge, Precharge Delay, TWR, TWTR, TRRD, TRTP, TRFC и еще с пару десятков таймингов, однако без возможности задать DRAM Command Rate!
Выбор частоты работы памяти+Auto или задать множитель относительно частоты FSB (при этом сразу выбирается результирующая частота DDR2, что очень наглядно): доступен очень большой список множителей, позволяющих, например, при частоте FSB 800 МГц задать эффективную частоту работы памяти: 533, 639, 667, 709, 800, 852, 887, 1066, 1200 МГц
Возможность задания частоты для периферийных шин+PCI-E = 100—180 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—800 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+только целыми значениями
Изменение напряжения ядра процессора+Auto, 0,85000—1,70000 В с шагом 0,00625 (до 2,1 В после переключения соответствующей перемычки)
Изменение напряжения памяти+Auto, 1,80—3,08 В с шагом 0,02 В
Изменение напряжения чипсета+для северного моста: Auto, 1,10—1,90 В с шагом 0,02 В (до 2,2 В после переключения соответствующей перемычки);
для южного моста: Auto, 1,1, 1,2, 1,3, 1,4 В
Изменение напряжения FSB+Auto, 1,20—1,90 В с шагом 0,02 В

Использовалась версия BIOS 1306 от 20.08.08, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. В случае переразгона системы и невозможности загрузиться (причем с настраиваемым количеством попыток), плата автоматически стартует с настройками по умолчанию, при этом не изменяя настроек в BIOS Setup, что очень удобно для внесения исправлений.

В BIOS платы интегрированы две утилиты. Первая (EZ Flash 2) — это часто встречающаяся в продуктах других производителей программа для прошивки BIOS с диска, причем в качестве носителя поддерживаются не только дискеты и (встречаемая реже функция) USB-флешки, но и жесткие диски, однако обязательно с файловой системой FAT; в любом случае отсутствует необходимость делать носитель данных системным. Функция сохранения/загрузки профилей BIOS обеспечивает удобство при экспериментах с разгоном, так как основная часть настроек может быть быстро возвращена в выбранное состояние сразу после очистки CMOS. В BIOS Setup для сохранения и загрузки доступны всего 2 профиля, но встроенная утилита OC Profile позволяет использовать также профили, хранимые в виде файлов на диске (аналогично, ограничение лишь в файловой системе FAT).

Разумеется, для фанатов разгона ASUS предлагает огромное количество тонких настроек, перечислять полный список которых без попытки анализа того, насколько эти настройки важны и каково из реальное влияние на успешность разгона, наверное бессмысленно. Выделим лишь некоторые, нечасто встречающиеся в платах среднего уровня.

Так, пользователь может «подстроить» работу тактового генератора платы, изменяя форму сигнала: CPU Clock Skew и MCH Clock Skew = Auto, 100—1500 пс. Дополнительно доступно изменение напряжений GTL Reference Voltage для каждого ядра процессора и северного моста чипсета в широком диапазоне с очень маленьким шагом, а также CPU PLL Voltage (1,50—2,78 В с шагом 0,02 В) и PCI-E SATA Voltage (1,5, 1,6, 1,7, 1,8 В). Также доступны настройки Load-Line Calibration и CPU Margin Enhancement; для каждого модуля памяти DRAM CLK Skew on Channel A1-B2 (от −350 до +350 пс); можно включить/выключить DRAM Static Read Control, DRAM Read Training, AI Clock Twister, AI Transaction Booster.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц, шина 1066 МГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

По скоростным показателям мы сравним ASUS P5Q Deluxe с несколькими платами на том же и конкурирующих чипсетах.

Тест ASUS P5Q Deluxe (P45) MSI P43 Neo-F (P43) Biostar TPower I45 (P45) (P45) Biostar TP35D2-A7 SE (P35) MSI X48C Platinum (X48)
Архивирование в 7-Zip, мин:сек 4:17 4:17 4:16 4:16 4:19
Кодирование MPEG4 (XviD), мин:сек 3:37 3:36 3:36 3:37 3:37
FarCry (Low@640×480), fps 346 347 348 346 343
FarCry (Highest@1600×1200), fps 179 178 181 179 181
Doom 3 (Low@640×480), fps 208 208 208 205 203
Doom 3 (Highest@1600×1200), fps 179 179 180 178 179

Как и следовало ожидать, ни в одном из выполненных тестов заметной разницы между платами (даже основанными на разных чипсетах) нет — это полностью соответствует картине, которая сложилась в последнее время.

Итог

При розничной стоимости в районе 200 долларов на момент анонса статьи, ASUS P5Q Deluxe, на наш взгляд, заслуживает однозначно рекомендательного отзыва для тех, кто в принципе готов тратить подобные суммы на материнскую плату. Эта модель полностью реализует функциональность чипсета, существенно расширяя ее, а заодно добавляет столько интересных и полезных функций своими фирменными технологиями, что мы не можем не отметить плату наградой сайта за оригинальный дизайн. Не менее важны отличный подбор электронных компонентов и полная поддержка красивым и удобным в использовании фирменным ПО. Словом, это одна из самых интересных топовых моделей на Intel P45. Также стоит обратить внимание на чуть упрощенный вариант P5Q Deluxe — P5Q-E, а желающим приобщиться к DDR3 — на P5Q3 Deluxe.

Original Design - по результатам исследования, продукт награждается за уникальные особенности дизайна

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем.
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor
