Biostar TP35D2-A7 SE — системная плата на базе чипсета Intel P35


  • Чипсет Intel P35 (применен северный мост P35 и южный ICH9)

Компания Biostar уделяет большое внимание рынку системных плат под процессоры AMD, предлагая полную гамму решений, практически на всех анонсированных (а иногда — даже еще не анонсированных) чипсетах. В то же время, для процессоров Intel, а это самый лакомый кусок рынка, Biostar выпускает новинки далеко не столь оперативно; топовых решений, способных конкурировать, в том числе на выставочных стендах, с платами конкурентов, в арсенале компании почти нет. Так, на линейке чипсетов Intel 3x были в свое время представлены всего две модели (в то время, как, например, у Gigabyte это число еще до анонса самих чипсетов составляло не менее десяти). Сейчас Biostar очень старается выправить положение дел: компания анонсировала несколько моделей на грядущих чипсетах Intel 4x, включая интересную плату из новой серии TPower, которую мы рассмотрим чуть позже.

Сегодня же на повестке дня у нас рассмотрение продукта «переходного периода» — модель на Intel P35, но с «официальной» поддержкой частоты FSB 1600 МГц. Комбинация подобрана довольно неоднозначная: плата хоть и принадлежит к «продвинутой» серии T-Series (что легко определить по характерной сине-салатово-оранжевой цветовой гамме текстолита и разъемов), но по функциональности и комплектации выглядит очень скромной — у нее нет даже столь привычного для современной платы контроллера SATA RAID (выбран вариант южного моста ICH9, а дополнительные контроллеры SATA отсутствуют). Конечно, спрос на такие решения (при условии адекватной розничной стоимости) тоже есть, но странно числить в списке маркетинговых преимуществ подобной платы возможность установить самые дорогие и производительные процессоры.

Любопытно, кстати, что и с «официальной» поддержкой процессорной шины 1600 МГц наблюдается некоторая путаница: в руководстве пользователя платы или в описании на сайте производителя варианты поддерживаемых частот FSB могут меняться по нескольку раз на страницу, а в списке проверенных на совместимость процессоров наиболее интересные новые модели попросту не значатся. Тем не менее, в реальности плата не только поддерживает процессоры на шине 1333 МГц из семейства Penryn (ядра Wolfdale/Yorkfield), но и продемонстрировала на нашем тестовом стенде полную совместимость с новейшим четырехъядерным QX9770 — в чем, по-видимому, и состоит ее единственное усовершенствование по сравнению с моделью «просто» TP35D2-A7.

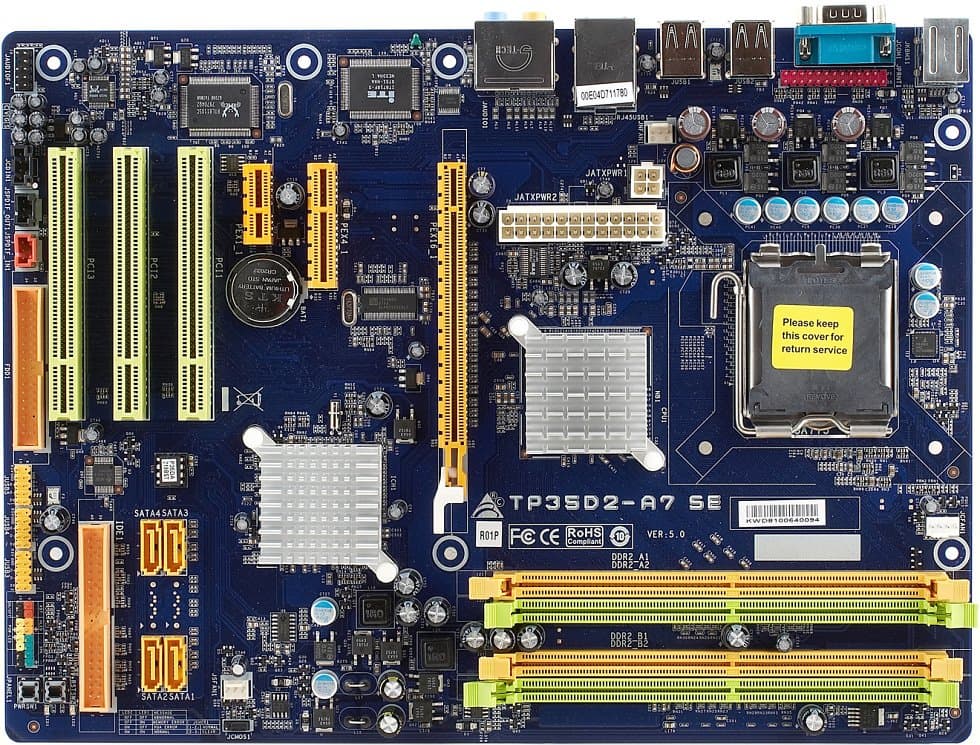

Плата основана на характерной для Biostar «зауженной» PCB, но с учетом ее скромной «навесной» функциональности особых проблем с разводкой это не создает. Тем не менее, мы никак не можем назвать удачным расположение основного разъема питания, да и разъем PCIEx16 расположен слишком близко к слотам для памяти, препятствуя доступу к модулям при установленной видеокарте. Зато к чему нет никаких претензий — так это к набору и взаимному расположению слотов расширения: производитель счел, что на плате столь скромного уровня пара слотов для CrossFire будет смотреться не слишком уместно, так что в полное распоряжение пользователя предоставлены слоты для установки карт расширения PCIEx1 и PCIEx4, а также 3 слота PCI, и ни один из них не будет перекрыт системой охлаждения даже самой горячей видеокарты.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 3 конденсатора по 1500 мкФ United Chemi-Con (на 16 В) и 8 полимерных конденсаторов неизвестного производителя по 820 мкФ. Стабилизатор напряжения памяти включает 10 конденсаторов по 1000 мкФ (OST) и усилен дросселями, почти во всех прочих цепях на плате также используются электролитические конденсаторы OST. Нельзя назвать это недостатком рассмотренной платы — в конце концов, все наши тесты она выдержала без проблем. Таково естественное следствие позиционирования Biostar TP35D2-A7 SE, не предусматривающего применения дорогих решений, которые могут хорошо выглядеть в маркетинговых проспектах. Размер платы — 305×220 мм («зауженный» ATX), крепление к корпусу шестью или семью винтами, край платы провисает, делая некомфортной установку модулей памяти.

Помимо уже упомянутой модели TP35D2-A7 (без суффикса «SE»), Biostar выпускает еще несколько продуктов на чипсете P35, но они основаны на заметно отличающихся печатных платах: более дорогая TP35D3-A7 Deluxe рассчитана на применение DDR3 и имеет систему охлаждения чипсета на тепловых трубках, а вот дешевая P35D2-A7 очень близка по характеристикам. Тем не менее, несмотря на собственный дизайн PCB, TP35D2-A7 SE (и TP35D2-A7) имеет два разведенных, но нераспаянных разъема SATA — очевидно предполагался (или запланирован на будущее) вариант этой модели с южным мостом ICH9R. В завершение этого перечисления отметим возможный вариант PCB 6.x (нынешние TP35D2-A7 SE и TP35D2-A7 имеют PCB 5.x), который предусматривает использование более скромного звукового кодека (на 6 каналов) и 3 аналоговых аудиоразъема вместо 6 на задней панели платы.

Системный мониторинг (ITE 8718F-S, по данным BIOS Setup и Windows-утилит)

  • Напряжение процессора, памяти, мостов чипсета, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Технология автоматической регулировки вращения вентилятора на процессоре в зависимости от температуры: задаются температура остановки/запуска вентилятора (по раздельности) и выхода на полную мощность, начальное значение скорости вентилятора при превышении первого температурного порога и величина приращения этой скорости на градус нагрева.

При помощи утилит из фирменного набора T-Utility для мониторинга и управления доступны те же самые параметры.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет Socket 775, поддерживаются практически все существующие процессоры для этого сокета из линеек Core 2, Pentium и Celeron с частотой FSB от 533 до 1600 МГц, включая модели на ядре Wolfdale/Yorkfield; сильно неполный список официально поддерживаемых процессоров доступен на сайте производителя;
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800; поддерживается двухканальный режим работы — даже при несимметричном заполнении слотов обоих каналов), список сертифицированных модулей доступен на сайте производителя;
  • Слот PCIEx16 для видеокарт;
  • Слот PCIEx4;
  • Слот PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, с возможностью подключить обычный 20-контактный коннектор ATX 2.03) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133, функционирующий за счет дополнительного контроллера;
  • 4 «чипсетных» разъема SATA-II (Serial ATA II) на 4 устройства SATA300;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения параллельного порта (LPT) на планке;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out на планке;
  • Разъем для подключения цифрового звукового входа S/PDIF-In на планке;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов), 4-контактный процессорный имеет также функцию автоматической регулировки частоты вращения.

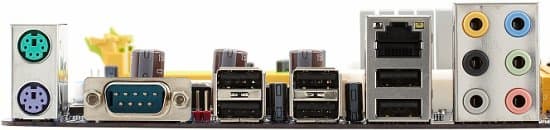

Задняя панель платы (слева направо, по блокам)

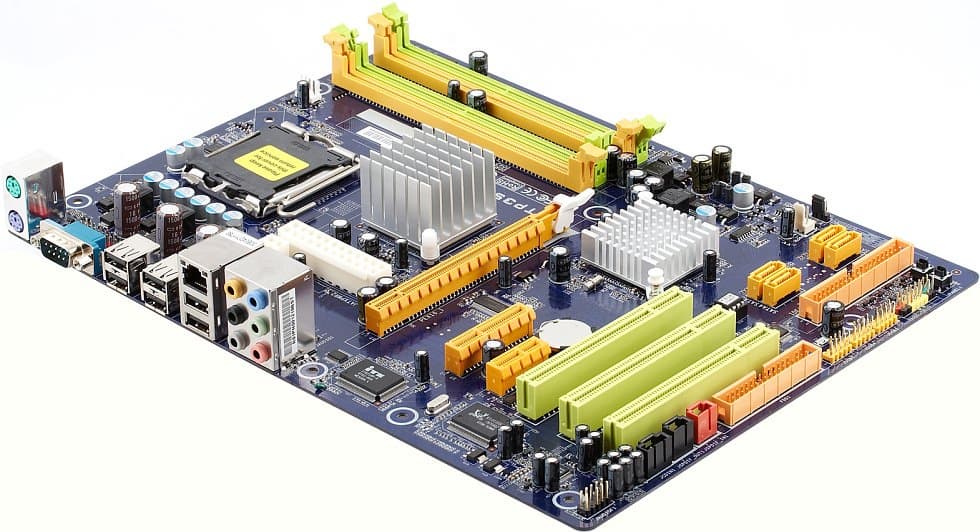

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт;
  • 2 порта USB;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: стандартная коробка плат серии T-Series;
  • Документация: руководство пользователя на английском языке с перечислением кратких характеристик платы еще на 9 языках, включая русский;
  • Кабели: 2 SATA (с переходником питания на 1 устройство) и 1 ATA66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • CD с необходимыми драйверами и набором фирменных утилит T-Utility.

T-Utility Hardware Monitor — помогает отслеживать перечисленные выше температурные и пр. системные характеристики; может сигнализировать о выходе одного из отслеживаемых параметров за заданные пределы, в том числе выводя сообщение, приглашающее выключить компьютер. T-Utility Over Clock II — отслеживает и позволяет изменить частоту FSB, памяти, шин PCI Express и PCI (в нашем случае доступна для изменения оказалась только частота FSB), а также напряжение процессора, памяти и чипсета; помимо ручной настройки есть возможность попробовать три стандартных профиля или автоматический разгон; каждое изменение с целью разгона быстро проходит проверку на стабильность (проверяется, в том числе, и стабильность работы видеокарты!). T-Utility Fan Control — дублирует по функциональности раздел Smart Fan в BIOS Setup, а также позволяет быстро вручную задать частоты вращения двух вентиляторов. T-Utility BIOS Update — прошивка BIOS из-под Windows, но без возможности поиска новой версии на сайте производителя. eHot Line — собирает системную информацию (версия платы, прошивки BIOS, установленное «железо» и т. п.) и позволяет отослать письмо в службу поддержки с включением этой информации.

Комплект поставки, как видите, предельно аскетичен.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC888 (современная версия среднего уровня), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out (в комплекте планок для реализации S/PDIF нет);
  • Сетевой, на базе микросхемы Realtek RTL8110SC (интерфейс PCI), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • Контроллер IDE, на базе микросхемы JMicron JMB368 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133, включая полноценную поддержку CD/DVD-приводов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ +0,01, −0,06Отлично
Уровень шума, дБ (А) −89,8Хорошо
Динамический диапазон, дБ (А) 89,8Хорошо
Гармонические искажения, % 0,0018Отлично
Гармонические искажения + шум, дБ (A) −74,8Средне
Интермодуляционные искажения + шум, % 1,806Плохо
Взаимопроникновение каналов, дБ −84,9Очень хорошо
Интермодуляции на 10 кГц, % 0,0083Очень хорошо

Общая оценка: Очень хорошо (подробнее). Использованный в данном случае 10-канальный аудиокодек ALC888 не обладает «дополнительными» интересными домашнему пользователю функциями (вроде набора реализованных в драйверах технологий DTS и кодирования аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF), а качество аналогового вывода, хотя и находится в целом на хорошем уровне, имеет ряд провалов.

Специально отметим, что выбранный для данной платы IDE-контроллер, в отсутствие у современных чипсетов Intel встроенного в южном мосту, проявил себя наилучшим образом, не создав ни малейших проблем с определением оптического накопителя при загрузке системы и под Windows, позволяя успешно выполнить загрузку с CD и т. д.

Фирменные технологии

  • Кнопки включения и перезагрузки на плате;
  • Два светодиода, индицирующие источник проблем при загрузке (процессор/чипсет, память, видео).

Настройки

С помощью перемычек и кнопокПеремычка для очистки содержимого CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+L3 Cache, Core Multi-Processing, Hyper-Threading, Execute Disable Bit, Thermal Control, Enhanced Halt State, Virtualization Technology
Настройки таймингов памяти+By SPD, CAS Latency Time, DRAM RAS to CAS Delay, DRAM RAS Precharge, Precharge Delay, TWR, TWTR, TRRD, TRTP, Memory 1T/2T Command
Выбор частоты работы памяти+Auto или задать множитель относительно опорной частоты FSB: ×2, ×2,4, ×2,5, ×3, ×3,2, ×3,33, ×4
Возможность задания частоты для периферийных шин+PCI-E = зафиксировать на 100 МГц или 100—200 МГц с шагом 1 МГц;
PCI = 1/3 частоты PCI-E, 33,6, 37,3, 42,0 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+от номинала до 700 МГц с шагом 1 МГц, есть три профиля для автоматического разгона системы
Изменение коэффициента умножения процессора+только целыми значениями
Изменение напряжения ядра процессора+Auto, до +0,787 В с шагом 0,0125 В
Изменение напряжения памяти+Auto, 2,0—2,6 В с шагом 0,1 В
Изменение напряжения чипсета+Auto, 1,35—1,55 В с шагом 0,1 В
Изменение напряжения FSB+Auto, 1,35—1,95 В с шагом 0,1 В

Использовалась версия BIOS от 19.02.08, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Дополнительно доступно изменение напряжения MCH GTL Reference Voltage: 0,58×VTT, 0,61×VTT, 0,63×VTT, 0,67×VTT.

Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Функция сохранения/загрузки профилей BIOS обеспечивает удобство при экспериментах с разгоном, так как основная часть настроек может быть быстро возвращена в выбранное состояние сразу после очистки CMOS. В случае переразгона системы и невозможности загрузиться, плата автоматически стартует с настройками по умолчанию, при этом не изменяя настроек в BIOS Setup, что очень удобно для внесения исправлений. У платы имеется функция вывода данных системного мониторинга на экран во время процедуры POST (как и, например, у плат EPoX), но реализация в данном случае подкачала — информация выводится не во время самой процедуры, а после, так что воспринять ее глазом просто не получается.

В BIOS платы интегрированы две утилиты. Первая — это часто встречающаяся в продуктах других производителей программа для прошивки BIOS с дискеты; единственный смысл ее существования — в отсутствии необходимости делать дискету системной. Зато вторая утилита — настоящий подарок для любителей разгона: Memtest86+ v1.65 выполнит тщательную проверку стабильности системы и качества модулей памяти, так что для оперативного тестирования текущей разогнанной конфигурации нет необходимости загружать ОС.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц, шина 1066 МГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

По скоростным показателям Biostar TP35D2-A7 SE мы сравним, в рамках немного обновленной тестовой платформы, с платой на топовом чипсете Intel X48 — MSI X48C Platinum.

Тест Biostar TP35D2-A7 SE MSI X48C Platinum
Архивирование в 7-Zip, мин:сек 4:16 4:19
Кодирование MPEG4 (XviD), мин:сек 3:37 3:37
FarCry (Low@640×480), fps 346 343
FarCry (Highest@1600×1200), fps 179 181
Doom 3 (Low@640×480), fps 205 203
Doom 3 (Highest@1600×1200), fps 178 179

Как и следовало ожидать, ни в одном из выполненных тестов заметной разницы между этими платами нет, так что формально можно похвалить скромную модель Biostar на мейнстримовом чипсете за успешное противостояние топовому решению MSI, но мы бы слукавили, делая вид, что такой результат стал неожиданностью. Приводить результаты тестирования с процессором QX9770 на шине 1600 МГц в такой ситуации, наверное, излишне — скажем лишь, что никаких принципиальных отличий в уровне производительности данных плат так и не обнаружилось.

Итог

Выпустив несколько довольно скромных по возможностям плат на P35, компания Biostar решила подогреть интерес к своей продукции выпуском модели с официальной поддержкой частоты FSB 1600 МГц. По результатам испытаний в нашей тестовой лаборатории это заявление полностью подтверждается (в чем ничего по-настоящему странного нет), но вот выбор платы, которая должна так ярко сверкнуть, вызывает удивление. Если бы не вышеупомянутая особенность, Biostar TP35D2-A7 SE смело можно было бы назвать моделью бюджетного уровня, которая даже на выделение из ряда товарок (к чему ее вроде бы обязывает принадлежность к серии T-Series) претендовать может с трудом. Достаточно сказать, что кроме стандартного HDA-кодека и контроллера Gigabit Ethernet (и то, с интерфейсом подключения PCI) на плате реализована только поддержка двух устройств IDE, а SATA-накопителей поддерживается всего 4, без возможности организовать RAID-массив. Столь же скромен и комплект поставки.

Таким образом, мы не можем всерьез рекомендовать эту модель к покупке всем и каждому: как правило, если человек заинтересован в приобретении новейших топовых процессоров, у него находятся деньги на плату более серьезного уровня. Фанаты разгона, с другой стороны, наверняка предпочтут модель с более основательным преобразователем питания, не использующим электролитические конденсаторы. Тем не менее, если вы предпочитаете подбирать все компоненты системы самостоятельно, а не полагаться на интегрированные решения класса «все и еще немножко в одном флаконе», данная модель Biostar может стать хорошим выбором. Она основана на достаточно холодном чипсете (не перегруженном поддержкой технологии PCI-E 2.0, которая понадобится в обозримом будущем далеко не всем), ориентирована на производительную и дешевую память DDR2, предлагает хорошие возможности для увеличения функциональности с помощью карт расширения, поддерживает все современные процессоры (и модели ближайшего будущего) и, наконец, весьма недорого стоит.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor
