ASUS P5Q-VM — системная плата на базе чипсета Intel G45


Предуведомление о кратких обзорах

Галерея фотографий платы

Эта конкретная плата ASUS попала к нам на тесты в некоторой степени случайно, но поскольку нам было интересно исследование возможностей чипсета Intel G45, сгодилась и она. Читателям же стоит иметь в виду, что у ASUS P5Q-VM есть родная сестра P5Q-EM (на том же чипсете), отличающаяся добавленным видеовыходом HDMI, то есть более интересная широкому кругу покупателей. За исключением распайки порта HDMI, оптического выхода S/PDIF, реализации контроллера FireWire и функции RAID для чипсетных портов SATA (у P5Q-EM) эти модели ничем не отличаются, так что все сказанное в данном обзоре о ASUS P5Q-VM может быть отнесено и ко второй плате ASUS на Intel G45.

Особенности платы

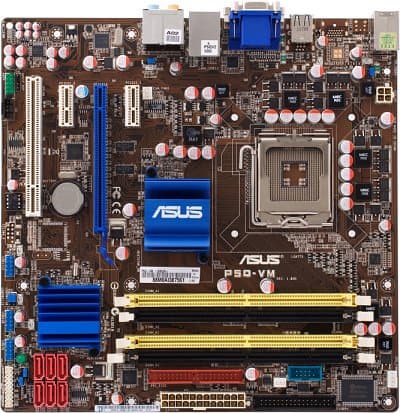

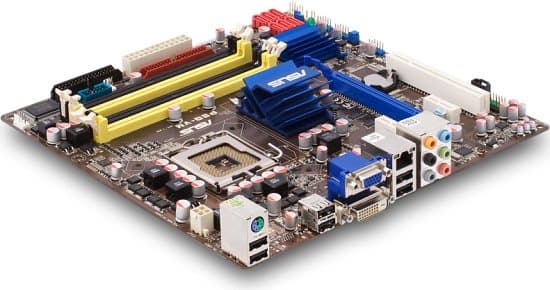

Внешний вид и функциональность платы вполне соответствуют типичным для моделей с интегрированной графикой; в данном случае мы видим стандартную модель форм-фактора microATX, вовсе не перегруженную контроллерами и разъемами. Недостатков у такой разводки практически нет, разве что всего один слот PCI (зато всегда остающийся доступным) — но это претензия идеологическая. Поверьте, действительно странно видеть на плате порты PATA (ну этот еще куда ни шло) и FDD(!), когда выбор слотов расширения сделан в пользу PCIEx1.

Вполне естественно, что на текстолите нет ни россыпей диагностических светодиодов (кроме одного «базового», индицирующего подачу питания на плату), ни кнопок, ни хитрых инженерных сооружений, и даже BIOS приходится по старинке сбрасывать замыканием контактов перемычкой. Впрочем, вряд ли это напугает потенциальных обладателей дешевой платы.

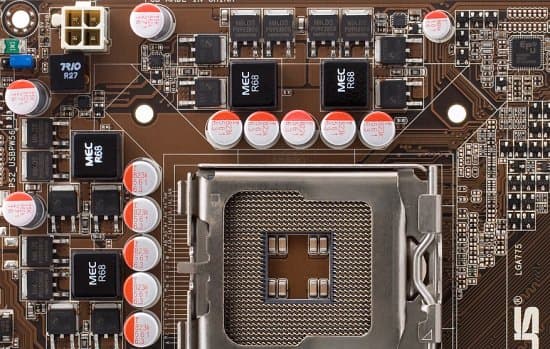

Что же на текстолите есть? Ну, прежде всего, есть качественный преобразователь питания процессора, имеющий 4-канальную схему на 4 полевых транзисторах в каждом канале, что позволяет не уделять дополнительного внимания охлаждению этих «полевиков» (через каждый из них в отдельности протекает не слишком большой ток). По всей плате используются только качественные полимерные конденсаторы японского производства (Fujitsu, теперь Nichicon). В целом, картина, не позволяющая претендовать на лавры самой «навороченной» платы, но гарантирующая стабильность работы любых процессоров. Приятно видеть, с учетом отнюдь не экстремальной цены модели.

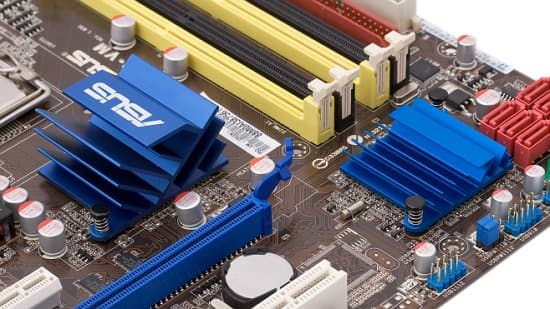

Система охлаждения чипсета выглядит, честно говоря, излишне оптимистично скромной для северного моста с TDP 24 Вт. Нет, до пределов рабочих температур (Tcase max 103 °C) этот мост все равно не добирается, но чисто психологически хочется видеть на нем радиатор, а не невзрачную инсталляцию из профилированного алюминия, прижимаемую к текстолиту двумя пластмассовыми защелками. В конце концов, плохой отвод тепла с чипсета радиатором приводит к повышенной отдаче тепла через металлизированные слои печатной платы, а это нагревает окружающие чипсет компоненты, снижая их ресурс. Разумеется, на ощупь ребра этого радиатора обжигающе горячие, так что мысль о разгоне в применении к ASUS P5Q-VM вроде бы не имеет даже шанса на самозарождение.

Возможности мониторинга напряжений и температур у платы стандартные, предусмотрена автоматическая регулировка вращения двух вентиляторов (с выбором одного из трех профилей в BIOS), расширяемая при помощи утилиты Fan Xpert под Windows до разумного максимума достижимого. Несмотря на сказанное выше о скромности набортной системы охлаждения, не приходилось ожидать, что ASUS станет ограничивать желающих разогнать процессор — и действительно, набор фирменных утилит компании и BIOS Setup предлагают им широчайшие просторы для самореализации.

Комплект поставки платы минимальный, разве что за кабелями покупателю бежать не придется (фото комплекта есть в фотогалерее платы). С фирменными утилитами ASUS хорошо знакомы все наши постоянные читатели, а данная плата не имеет никакой уникальной функциональности, требующей поддержки новыми программными решениями. Впрочем, присутствует технология снижения количества активных каналов в преобразователе процессорного напряжения в простое (входящая в состав технологии EPU-4 Engine), пусть и для галочки. Как и на всех последних материнских платах компании, реализована технология Express Gate, но в данном случае это не Express Gate SSD с интегрированным на текстолит флеш-накопителем, а лишь ее облегченная программная реализация, использующая для загрузки Linux-оболочки Splashtop скрытый раздел жесткого диска. Это совсем уж неинтересное решение.

Функциональность

Плата основана на чипсете Intel G45 (северный мост G45 и южный ICH10), о возможностях которого, за вычетом интегрированного видеоядра, вы можете узнать из обзорной статьи по чипсету Intel P45. В дополнение к этому на плате реализованы:

  • интегрированный звук, на базе 8-канального HDA-кодека Realtek ALC1200, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out на плате;
  • сетевой контроллер, на базе микросхемы Realtek RTL8111C (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • контроллер IDE, на базе микросхемы Marvell 88SE6102 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты Terratec DMX 6fire, получив итоговую общую оценку: Очень хорошо (подробнее). Цифровой выход S/PDIF на плате поддерживает обе наиболее актуальные частоты дискретизации вывода — 44,1 и 48 кГц. Помимо стандартных возможностей вывода звука, интегрированное решение на ASUS P5Q-VM обеспечивает поддержку набора технологий DTS Surround Sensation UltraPC: разложение стереосигнала на 6 каналов и воспроизведение многоканального сигнала на стереосистеме, с созданием эффекта объемного звука.

Специально отметим, что выбранный для данной платы IDE-контроллер, в отсутствие у современных чипсетов Intel встроенного в южном мосту, проявил себя наилучшим образом, не создав ни малейших проблем с определением оптического накопителя при загрузке системы и под Windows, позволяя успешно выполнить загрузку с CD и т. д.

Возможностям интегрированного видео Intel G45 мы планируем вскоре посвятить отдельную статью. Касаемо же конкретной реализации на плате ASUS P5Q-VM можем добавить лишь, что в данном случае распаяны только два независимых видеовыхода (аналоговый D-Sub и цифровой DVI-D), причем они отключаются при установке внешней видеокарты. Цифровой выход имеет поддержку HDCP, позволяя смотреть фильмы с дисков Blu-ray на соответствующем устройстве отображения.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E8200 (2,66 ГГц, FSB 1333 МГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4-12-2T)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Еще раз напомним, что полное изучение возможностей интегрированного видео G45 будет выполнено в отдельной статье, там мы подробнее поговорим о производительности GMA X4500HD в более современных играх и аппаратном ускорении воспроизведения HD-видео. Здесь же ограничимся привычным набором тестов для сравнения материнских плат на близких чипсетах.

Тест MSI P45-8D (P45) ASUS P5Q Deluxe (P45) ASUS P5Q-VM (G45), внешняя графика ASUS P5Q-VM (G45), встроенная графика
Архивирование в 7-Zip, мин:сек 3:44 3:45 3:51 3:53
Кодирование MPEG4 (XviD), мин:сек 3:04 3:05 3:05 3:05
FarCry (Low@640×480), fps 470 468 457 157
FarCry (Medium@800×600), fps 387 384 371 110
Doom 3 (Low@640×480), fps 254 253 247 38
Doom 3 (High@1024×768), fps 248 248 237 27

Рассматриваемая сегодня плата ASUS выглядит чуть хуже протестированных нами ранее моделей на дискретном аналоге чипсета G45 (включая модель ASUS P5Q Deluxe), но различия тут не тех порядков, чтобы предпочесть одну плату другой (один чипсет другому). Более интересно, наверное, убедиться, что включение встроенной графики совершенно не тормозит приложения, не использующие 3D, как это происходило во времена UMA. О скорости GMA X4500HD в играх нам еще предстоит поговорить в отдельной статье, но 27 fps в минимально имеющем практический смысл режиме 1024×768 в игре 2004-го года… должны навести вас на правильные мысли.

Средняя текущая цена (количество предложений) рассмотренной модели ASUS P5Q-VM в московской рознице: Н/Д(0)
Средняя текущая цена (количество предложений) модели ASUS P5Q-EM в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем.
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor
