Геймерская материнская плата ASRock Fatal1ty Z87 Professional


Об одной из материнских плат компании ASRock на чипсете Intel Z87 мы уже писали. Однако в ассортименте компании сегодня присутствует тридцать моделей плат под процессоры Haswell. А потому мы продолжаем наш обзор новинок ASRock. В этой статье мы детально рассмотрим плату ASRock Fatal1ty Z87 Professional, относящуюся к серии игровых плат. Напомним, что бренд Fatal1ty принадлежит известному американскому профессиональному киберспортсмену Джонатану Уэнделу, с которым компания ASRock в свое время подписала контракт на продвижение своих геймерских продуктов. И с тех пор в названиях всех игровых плат компании ASRock используется бренд Fatal1ty.

Безусловно, деление материнских плат на игровые и неигровые весьма и весьма условно. То есть тот факт, что материнская плата не относится к игровой серии, вовсе не означает, что на ее основе нельзя собрать мощный игровой ПК (еще и более производительный, чем игровой ПК, собранный на базе игровой платы). Вообще, выделение отдельной категории игровых плат — это исключительно маркетинговый прием, основное и единственное назначение которого заключается в расширении ассортимента продукции компании. А по сути, само понятие игровой материнской платы, мягко говоря, абсурдно.

Впрочем, можно долго дискутировать на тему абсурдности такого деления, но факт остается фактом: у всех ведущих производителей имеются отдельные серии игровых материнских плат.

Все игровые платы отличаются богатой комплектацией и красочной упаковкой. А потому обзор платы ASRock Fatal1ty Z87 Professional мы начнем именно с описания ее комплектации.

Комплектация и упаковка

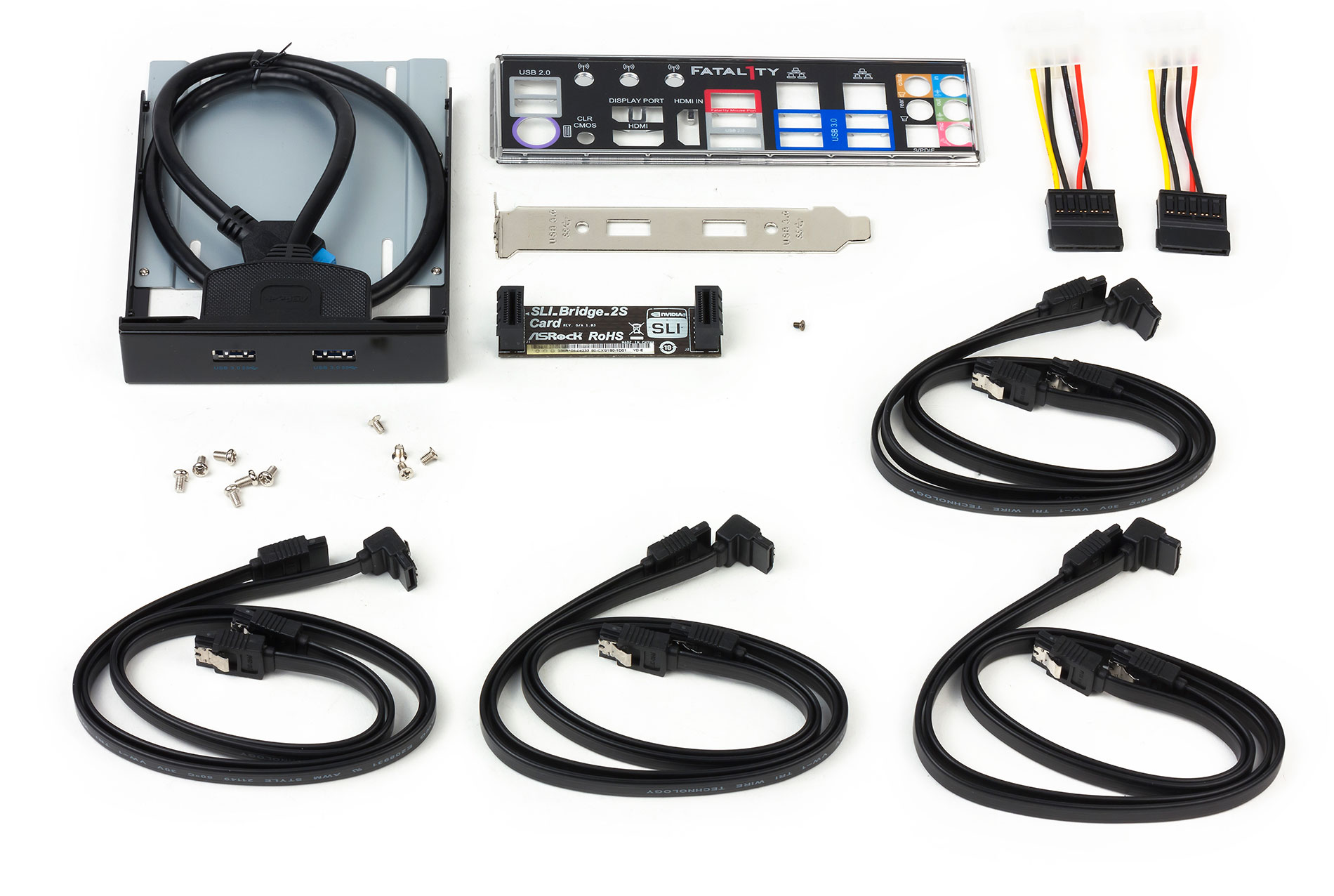

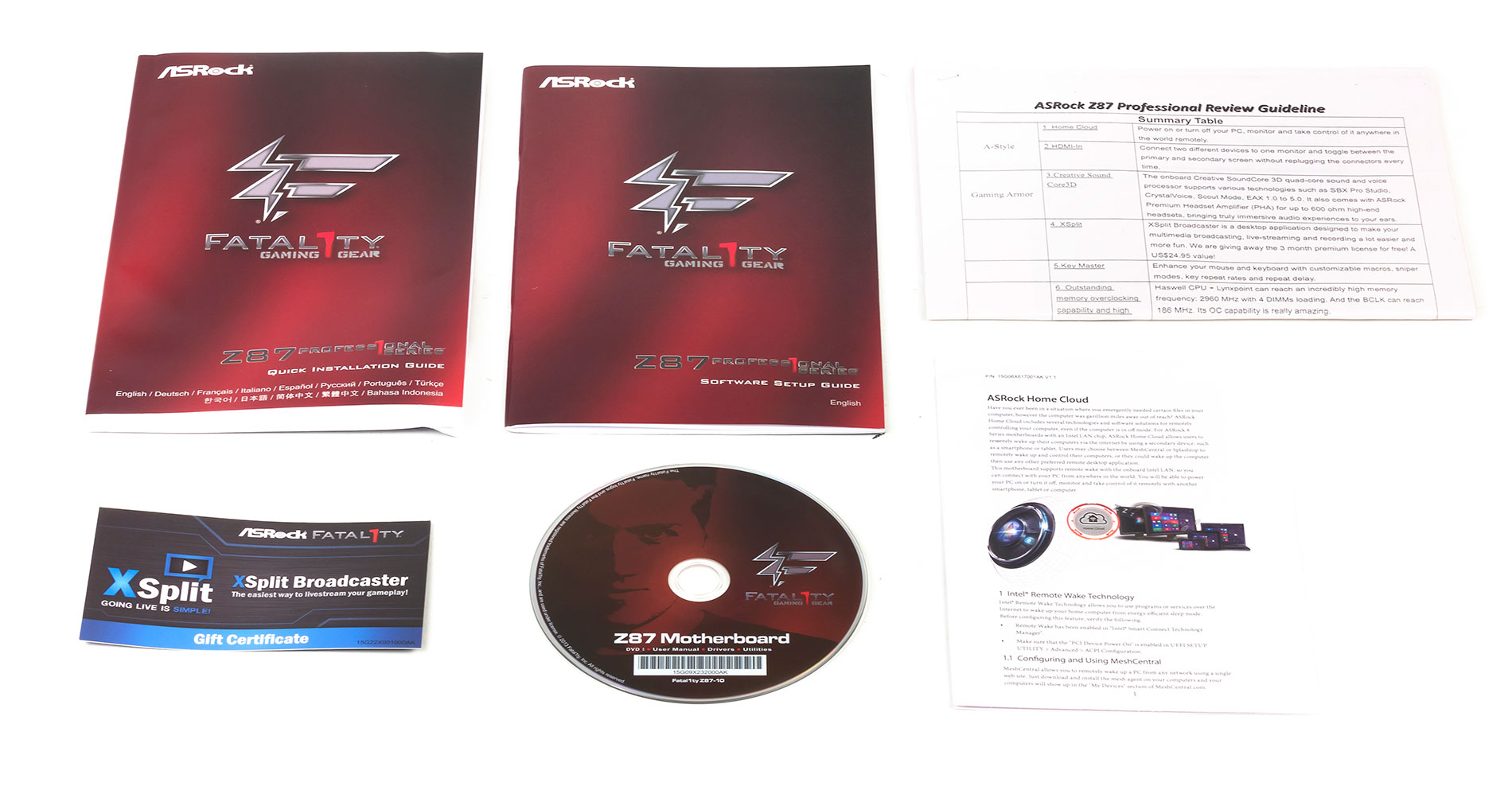

Плата ASRock Fatal1ty Z87 Professional поставляется в небольшой коробке с удобной ручкой, оформленной в бордово-черных тонах. Кроме самой платы в комплектацию входит DVD-диск с драйверами и утилитами, инструкция пользователя (имеется описание и на русском языке), инструкция по настройке UEFI BIOS (только на английском языке), восемь SATA-кабелей (все разъемы с защелками, четыре кабеля имеют угловой разъем с одной стороны), заглушка задней панели платы, один мостик SLI на две видеокарты, 3,5-дюймовая панель с двумя портами USB 3.0 для установки в соответствующий отсек корпуса и два переходника с периферийных разъемов питания на разъемы SATA Power. Кроме того, в комплекте поставляются и все необходимые болтики для монтажа самой платы и панели с портами USB 3.0. Как видим, комплектация платы достаточно богатая, и уже одно только это говорит о ее принадлежности к топовому сегменту.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Fatal1ty Z87 Professional приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
3 × PCI Express 3.0 x16
1 × PCI Express 2.0 x1
2 × PCI
1 × Mini PCI Express
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
4 × SATA 6 Гбит/с (ASMedia ASM1061)
1 × eSATA 6 Гбит/с (ASMedia ASM1061)
USB-разъемы
8 × USB 3.0
8 × USB 2.0
Аудиоподсистема
Creative Sound Core3D
Сетевой контроллер
1 × Intel i211AT
1 × Intel i217V

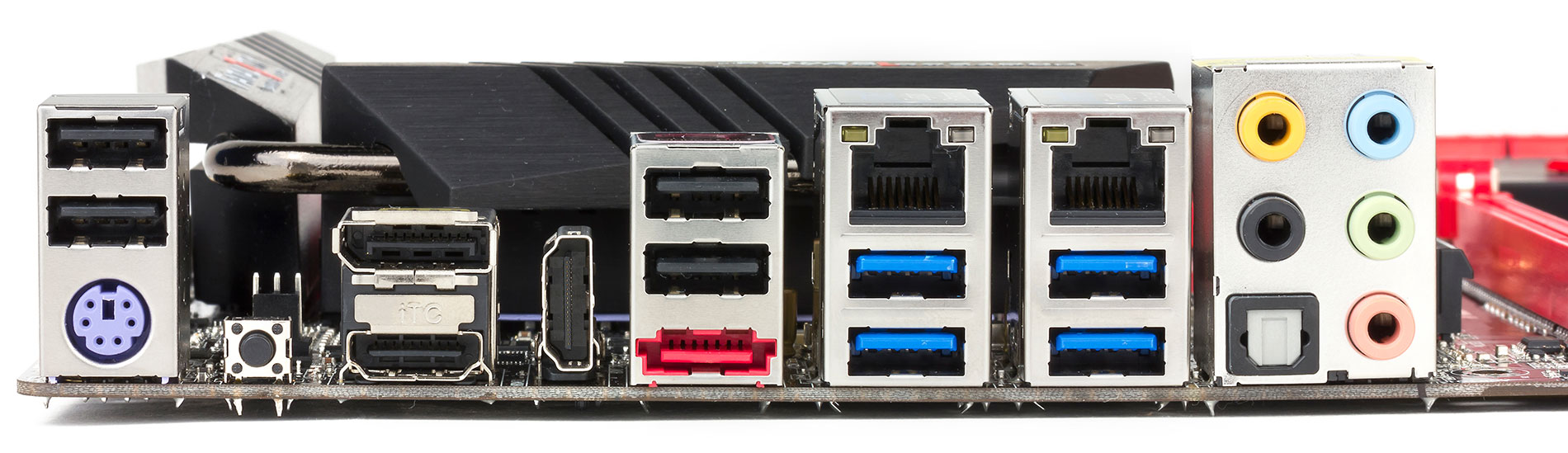

Разъемы на задней панели
1 × HDMI (выход)
1 × HDMI (вход)
1 × DisplayPort
4 × USB 3.0
4 × USB 2.0
2 × RJ-45
1 × eSATA
5 × аудиоразъемов типа миниджек
1 × S/PDIF (выход, оптический)
1 × разъем PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с
6 × разъемов для подключения вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем COM-порта
1 × разъем CIR
Форм-фактор
ATX (305×244 мм)

Форм-фактор

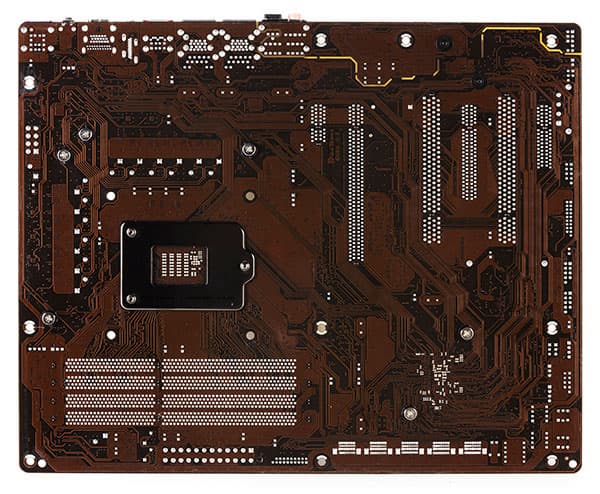

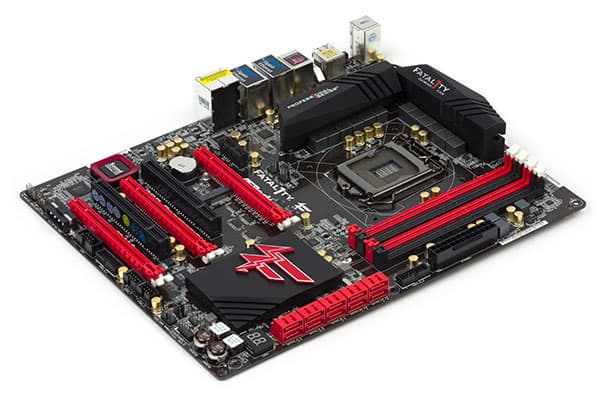

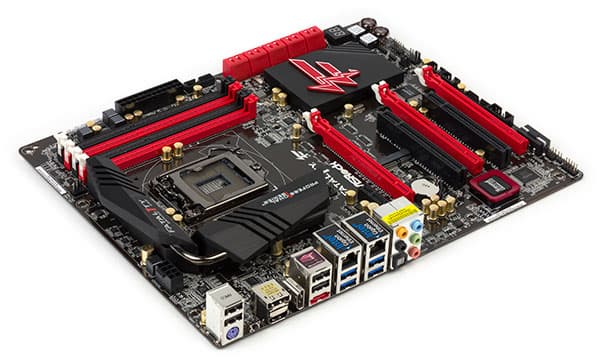

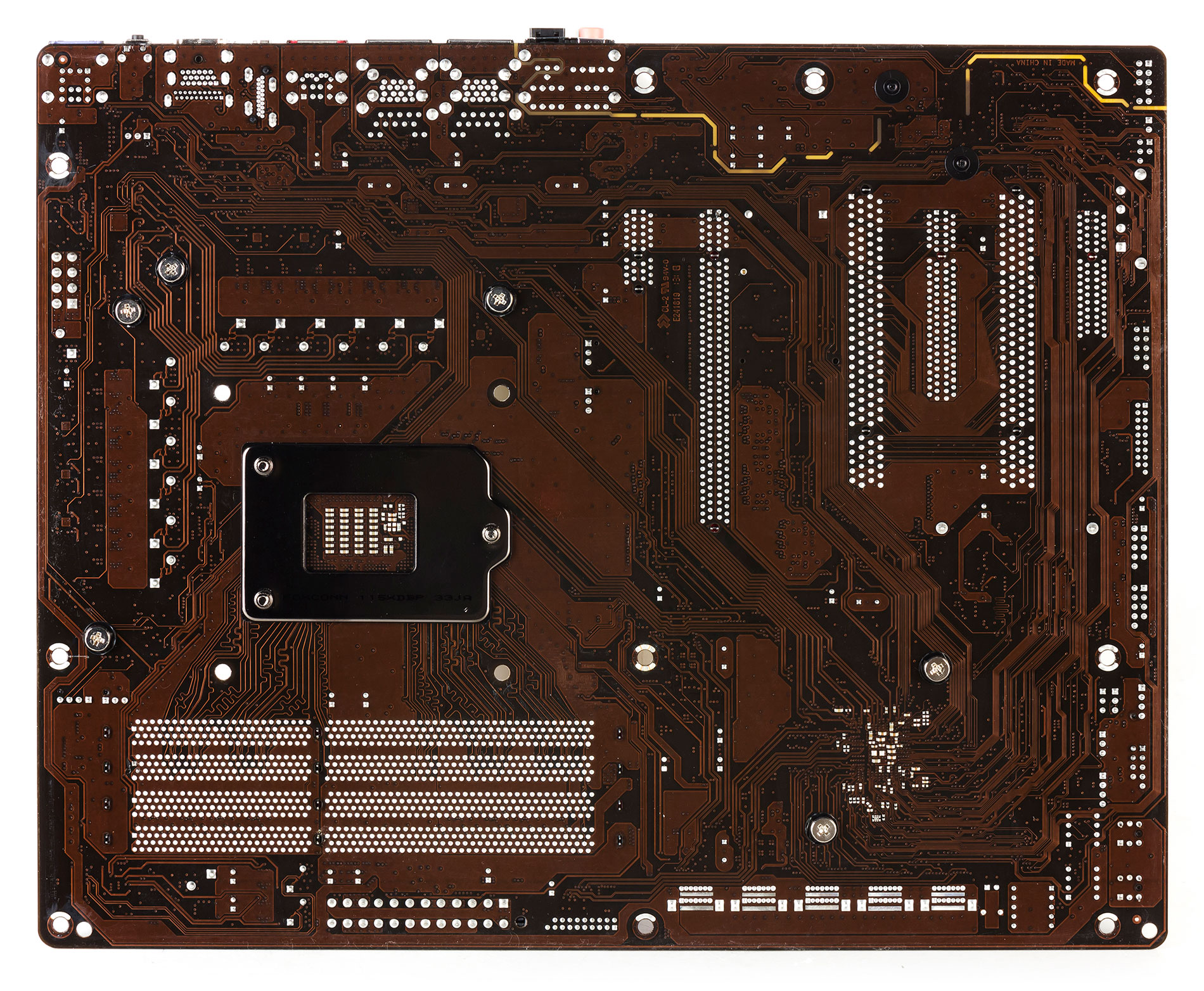

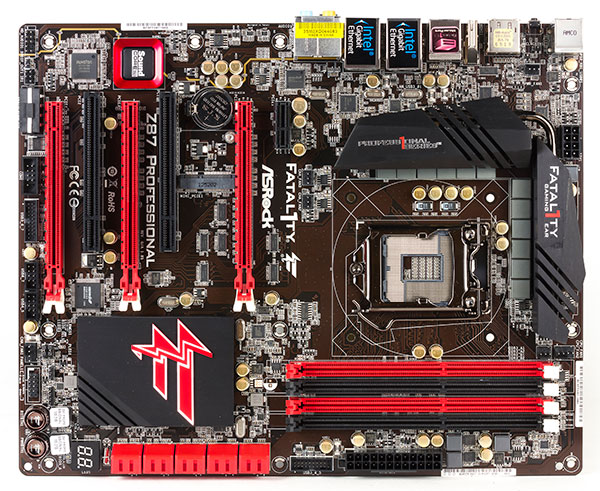

Плата ASRock Fatal1ty Z87 Professional выполнена в стандартном форм-факторе ATX (305×244 мм) и может без проблем устанавливаться в любой корпус, поддерживающий этот форм-фактор. Для монтажа платы предназначены стандартные десять отверстий.

Чипсет и процессорный разъем

Плата ASRock Fatal1ty Z87 Professional основана на топовом чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате ASRock Fatal1ty Z87 Professional предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей).

В штатном режиме плата поддерживает память DDR3-1600/1333/1066, ну а в режиме разгона поддерживается частота памяти вплоть до 4000 МГц. Также поддерживается память с XMP-профилями (версии 1.2 и 1.3).

Слоты расширения

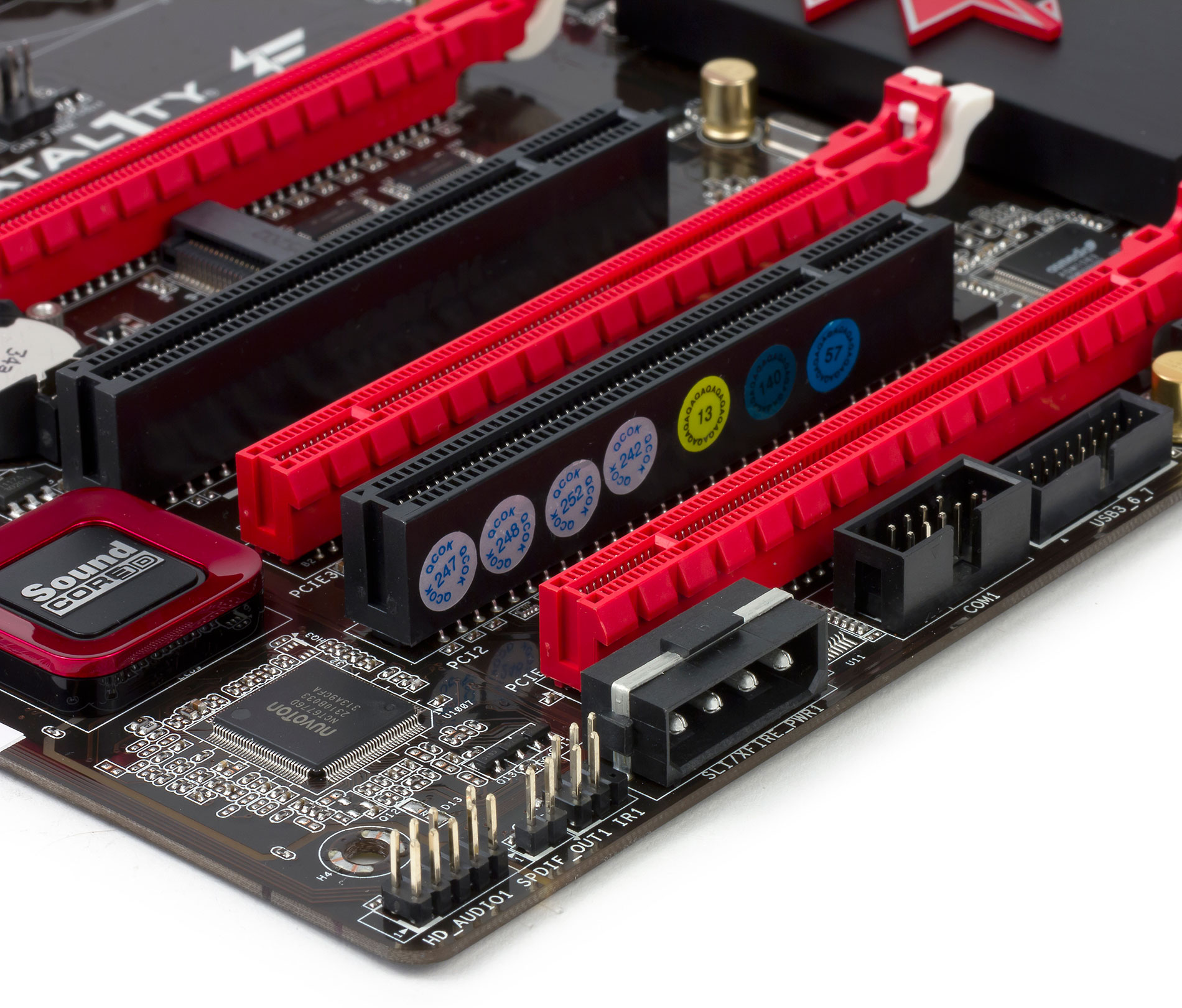

Для установки видеокарт или плат расширения на материнской плате ASRock Fatal1ty Z87 Professional реализовано три слота с форм-фактором PCI Express 3.0 x16 (на плате они маркируются как PCIE2, PCIE3 и PCIE4). Эти слоты выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell. Напомним, что 16 линий PCI Express 3.0 процессора Haswell могут группироваться в один порт x16, два порта x8 или в один порт x8 и два порта x4. Соответственно, если задействуется только один слот (PCIE2) с форм-фактором PCI Express 3.0 x16, то он функционирует на скорости x16, если задействуются два слота (PCIE2 и PCIE3), то они функционируют на скорости x8, а если одновременно используются три слота, то один из них (PCIE2) работает на скорости x8, а два остальных (PCIE3 и PCIE4) — на скоростях x4. Для переключения линий PCI Express 3.0 на плате используются шесть коммутаторов TI HD3SS3415.

Естественно, слоты с форм-фактором PCI Express 3.0 x16 предназначены в первую очередь для установки дискретных видеокарт. А потому немаловажно, что плата ASRock Fatal1ty Z87 Professional поддерживает технологии NVIDIA SLI и AMD CrossFireX.

Кроме слотов с форм-фактором PCI Express 3.0 x16 на плате также присутствует один слот PCI Express 2.0 x1 и два традиционных слота PCI (32 бит, 33 МГц).

Слот PCI Express 2.0 x1 выполнен с использованием одной линии PСI Express 2.0 из числа поддерживаемых чипсетом Intel Z87.

Поскольку сам чипсет Intel Z87 не имеет нативной поддержки шины PCI, для реализации слотов PCI на плате используется чип ASMedia ASM1083, выполняющий функцию моста PCI Express — PCI.

Правда, говоря о слотах PCI, реализованных на мосте ASMedia ASM1083, нужно отметить одно немаловажное обстоятельство. Из четырех PCI-плат (цифровой осциллограф Bordo-211A, генератор сигналов Agent B-230, двухпортовый SATA-контроллер Silicon Image и сетевой контроллер 3Сom Broadcom 5904), которые имелись у нас в наличии, ни одна не определилась в слотах PCI (то есть система просто отказывалась их видеть). Так что наличие слотов PCI еще не означает, что на материнской плате ASRock Fatal1ty Z87 Professional вы сможете использовать PCI-устройства.

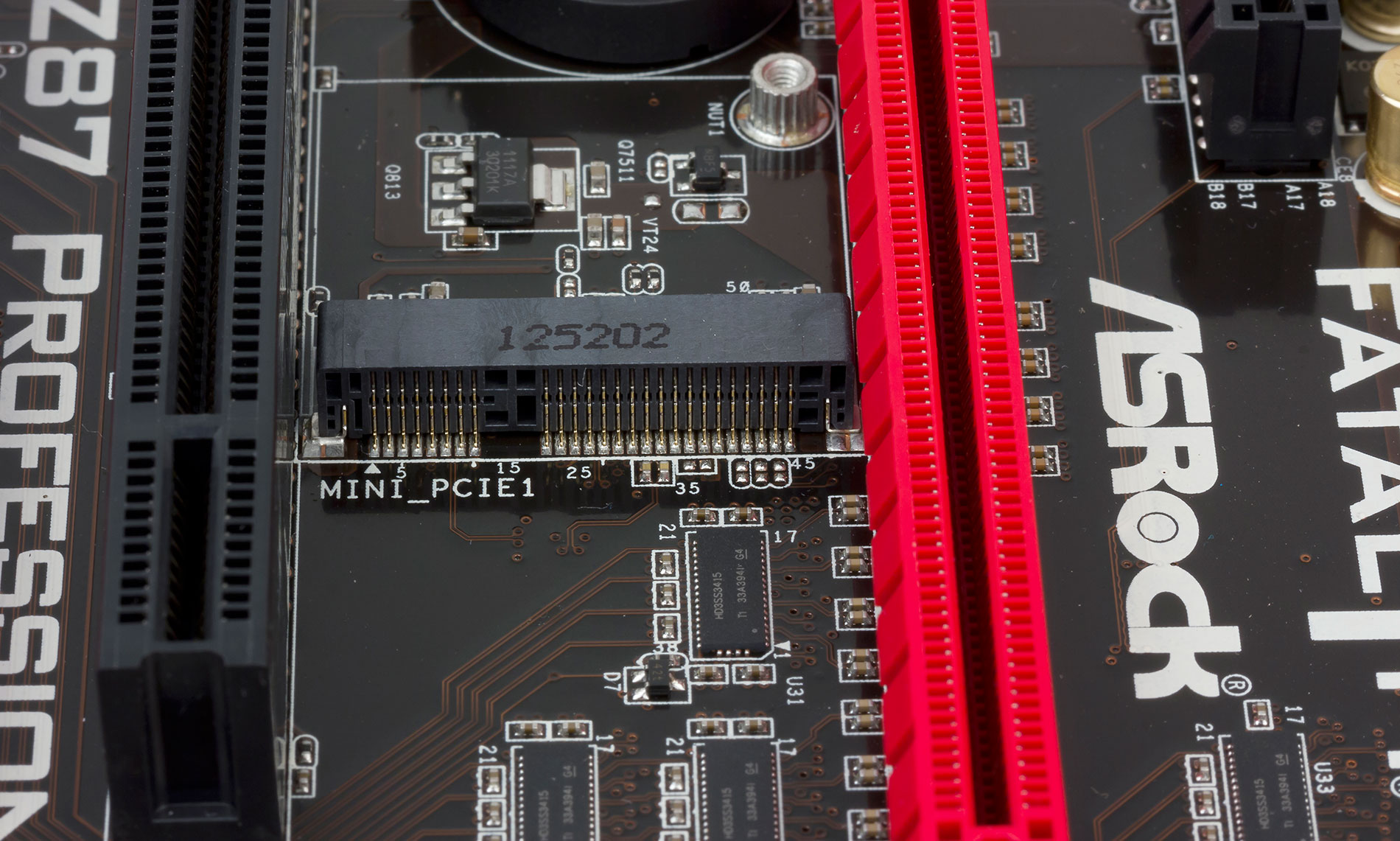

Кроме перечисленных слотов на плате ASRock Fatal1ty Z87 Professional имеется также слот Mini-PCIe, который рекомендуется использовать для установки модуля Wi-Fi.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4 и порт DisplayPort 1.2. Все порты для подключения монитора расположены на задней панели платы. Кроме того, имеется и еще один порт HDMI (вход).

SATA-разъемы

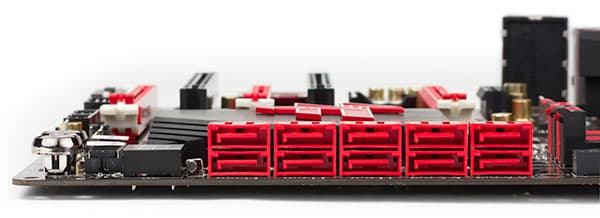

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с и один порт eSATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще четыре порта SATA 6 Гбит/с реализованы на базе двух двухпортовых SATA-контроллеров ASMedia ASM1061. Порт eSATA 6 Гбит/с также реализован на базе одного из SATA-контроллеров ASMedia ASM1061 и разделяем с одним из портов SATA 6 Гбит/с.

USB-разъемы

Для подключения всевозможных периферийных устройств на задней панели платы имеется четыре порта USB 3.0 и четыре порта USB 2.0. Кроме того, на самой плате имеется еще два разъема USB 2.0, что позволяет подключить еще четыре порта USB 2.0, и два разъема USB 3.0, что также позволяет подключить еще четыре порта USB 3.0. Таким образом, всего на плате реализовано 8 портов USB 3.0 и 8 портов USB 2.0.

Напомним, что чипсет Intel Z87 поддерживает всего 14 портов USB, из которых до 6 могут быть портами USB 3.0. Но на плате ASRock Fatal1ty Z87 Professional реализовано 8 портов USB 3.0. Достигается это за счет использования четырехпортового USB-хаба ASMedia ASM1074, который использует один порт USB 3.0 на входе и дает четыре порта USB 3.0 на выходе. Именно эти четыре порта USB 3.0 от хаба ASMedia ASM1074 и выведены на заднюю панель платы.

Аудиоподсистема

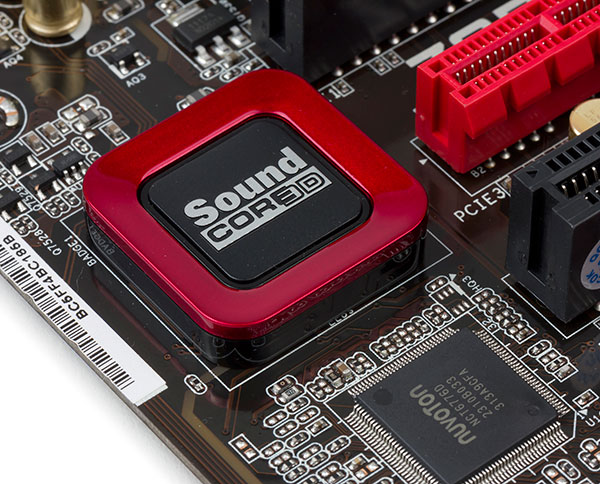

Вообще, в последнее время стало модным на всех топовых материнских платах (а уж тем более — на игровых) устанавливать продвинутые аудиподсистемы. Вряд ли можно говорить о том, что в этом есть реальная необходимость и что это нужно всем пользователям, однако факт остается фактом. И в этом плане плата ASRock Fatal1ty Z87 Professional не исключение. Ее аудиоподсистема основана на специализированном звуковом процессоре Creative Sound Core3D (СA0132) в сочетании со встроенным операционным усилителем TI NE5532. Все элементы аудиподсистемы выделены на плате в отельную зону. Отметим, что аналогичный подход выделения аудиотракта на PCB в отдельную зону и изолирование аудиокомпонентов на уровне слоев PCB от прочих компонентов используется и другими производителями материнских плат. Вряд ли можно говорить о том, что такой подход реально позволяет снизить помехи. Просто это своеобразный модный тренд в производстве материнских плат, и если не придерживаться такого подхода, то можно запросто проиграть конкурентную борьбу на этом рынке.

На задней панели платы имеется пять аудиоразъемов типа миниджек, а также оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате ASRock Fatal1ty Z87 Professional реализовано два гигабитных интерфейса. Первый интерфейс основан на базе контроллера Intel i211AT, а второй — на базе PHY-контроллера (контроллер физического уровня) Intel i217V (совместно с ним используется контроллер MAC-уровня, интегрированный в чипсет). Причем данные гигабитные интерфейсы поддерживают функцию агрегирования портов.

Дополнительные особенности

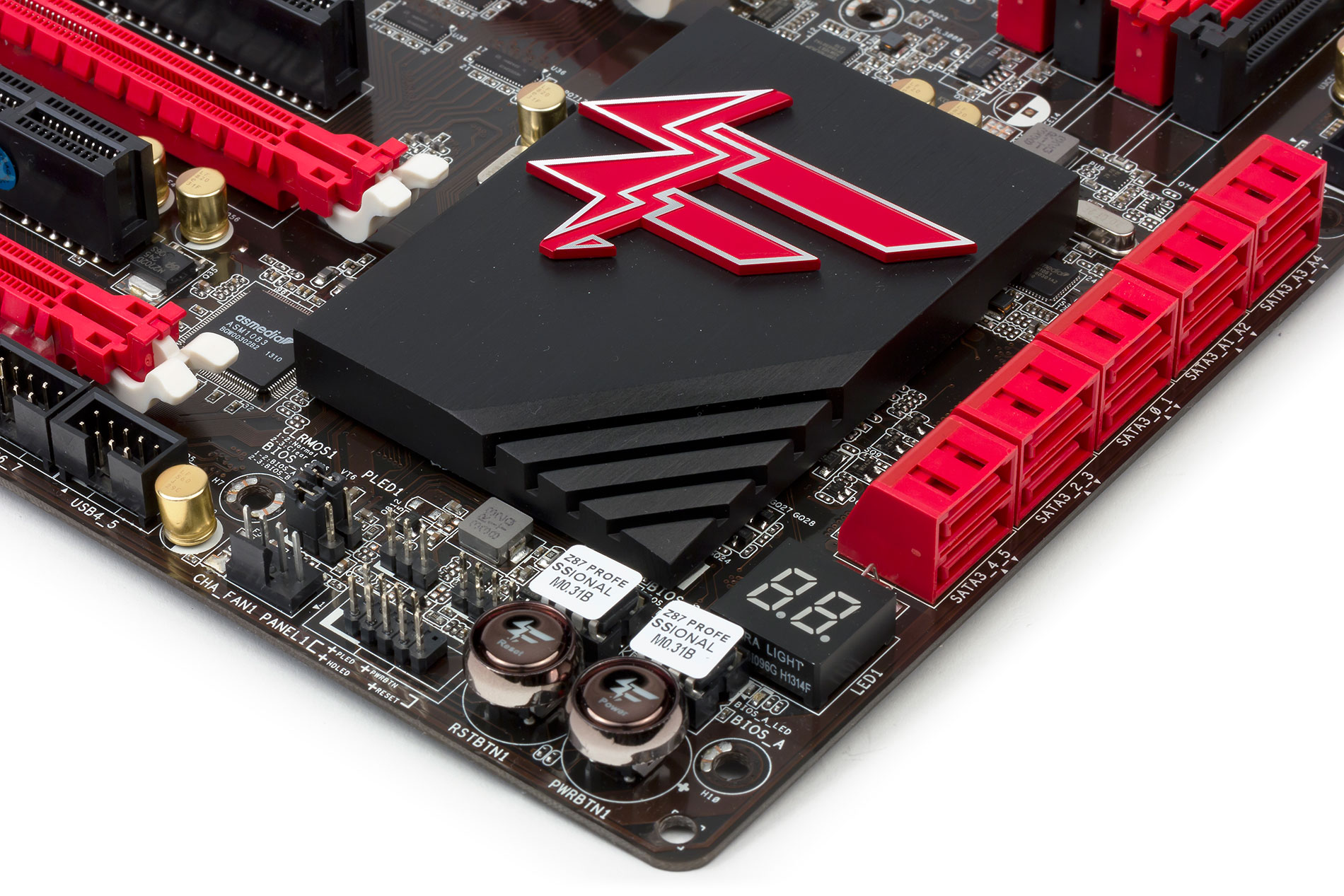

Среди особенностей платы ASRock Fatal1ty Z87 Professional стоит отметить наличие кнопки Clear CMOS, которая выведена на заднюю панель. Кроме того, имеются удобные кнопки включения питания и перезагрузки, а также индикатор POST-кодов.

Из числа разъемов задней панели выделим наличие PS/2 для подключения мыши или клавиатуры.

Один из портов USB 2.0 (он промаркирован соответствующим образом) предназначен для подключения мышки и называется Fatal1ty Mouse Port. При подключении мышки к этому порту и запуска соответствующего приложения частота опроса мыши станет равной 500 Гц. Более того, имеется возможность установить свою частоту опроса мыши, в диапазоне от 125 до 1000 Гц. Правда, тут есть ограничения: некоторые USB-мышки могут не поддерживать частоту опроса в 1000 Гц, и, кроме того, данный порт не поддерживает мышки с интерфейсом USB 2.0.

Есть у платы ASRock Fatal1ty Z87 Professional и другие особенности, о которых стоит упомянуть. К примеру, на плате используется новый дизайн контактов в слотах памяти, которые компания ASRock называет Distortion-Free. По внешнему виду эти слоты памяти ничем не отличаются от обычных, но, по заявлению производителя, за счет уменьшения длины самих контактов удается добиться уменьшения искажения сигнала. Увы, проверить справедливость данного утверждения нет возможности, а потому оставим это заявление производителя без комментариев.

Еще одна особенность данной платы заключается в том, что, как и на всех прочих платах ASRock, относящихся к топовому сегменту, на ней используются японские конденсаторы с золотым напылением. По заявлению производителя, эти конденсаторы отличаются длительным сроком службы и высоким качеством работы. Но, опять-таки, проверить это нет никакой возможности.

По заявлению производителя, в PCB платы используются медные проводники увеличенной толщины (2oz Copper PCB), что снижает сопротивление проводников и уменьшает нагрев платы. Также на платах ASRock линейки Fatal1ty применяется слой золота в 15 микрон на контактах слотов PCI Express x16, что, по мнению производителя, способствует достижению максимальной производительности. Как вы понимаете, и эти особенности невозможно ни «пощупать», ни проверить.

Конечно же, от таких «фишек», как позолоченные конденсаторы, позолоченные контакты, увеличенная толщина медных проводников и пр., не стоит ждать чуда. Это исключительно маркетинговые трюки производителей, а отнюдь не обоснованные инженерные решения. Просто такие «фишки» позволяют производителям легко обосновывать свои конкурентные преимущества (которые, на самом-то деле, весьма сомнительны) и до неприличия расширять модельный ряд своих материнских плат.

Система питания

Как и на большинстве плат, на ASRock Fatal1ty Z87 Professional установлены 24-контактный и 8-контактный разъемы для подключения блока питания. Кроме того, на PCB распаян периферийный разъем питания, через который можно дополнительно запитать шину PCI Express при установке двух дискретных видеокарт в режимах NVIDIA SLI или AMD CrossFireX.

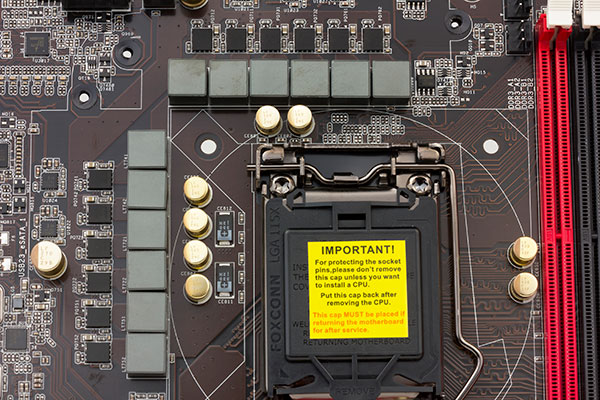

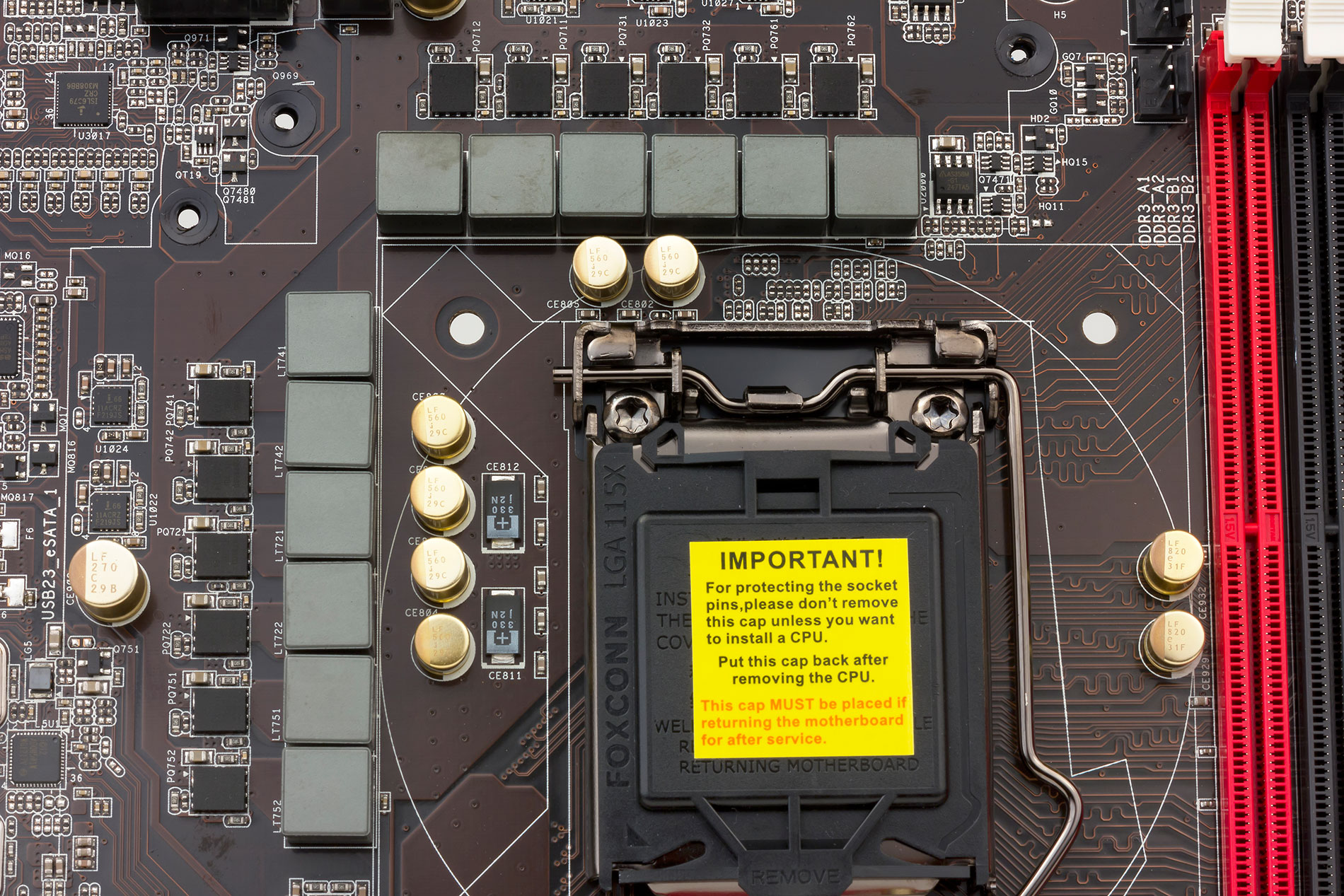

Регулятор напряжения питания процессора на плате ASRock Fatal1ty Z87 Professional является 12-канальным и основан на 6 фазном PWM-контроллере Intersil ISL6379. Для реализации двух каналов питания на одной фазе используются шесть удвоителей фаз Intersil ISL6611A c интегрированными MOSFET-драйверами.

Сами каналы питания построены с применением двухслойных MOSFET-транзисторов (Dual-Stack MOSFET, DSM) и конденсаторов MFC(Multiple Filter Cap).

Система охлаждения

Для подключения вентиляторов на плате предусмотрено два 4-контактных (с PWM-управлением скоростью вращения) и четыре 3-контактных разъема. Один 4-контактный (CPU_FAN1) и один 3-контактный (CPU_FAN2) разъемы предназначены для подключения вентилятора кулера процессора. Ну а остальные могут использоваться для подключения дополнительных корпусных вентиляторов.

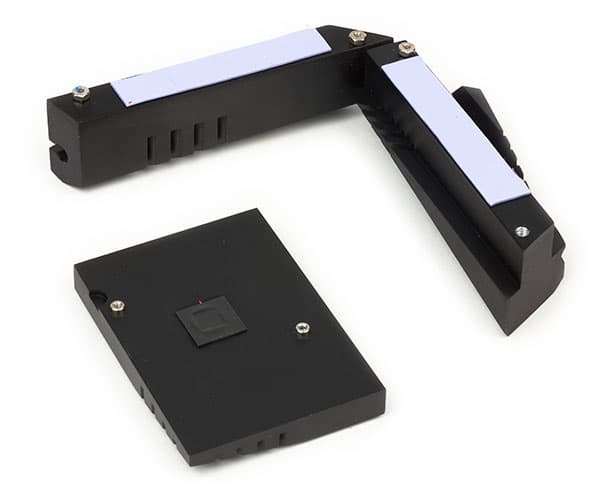

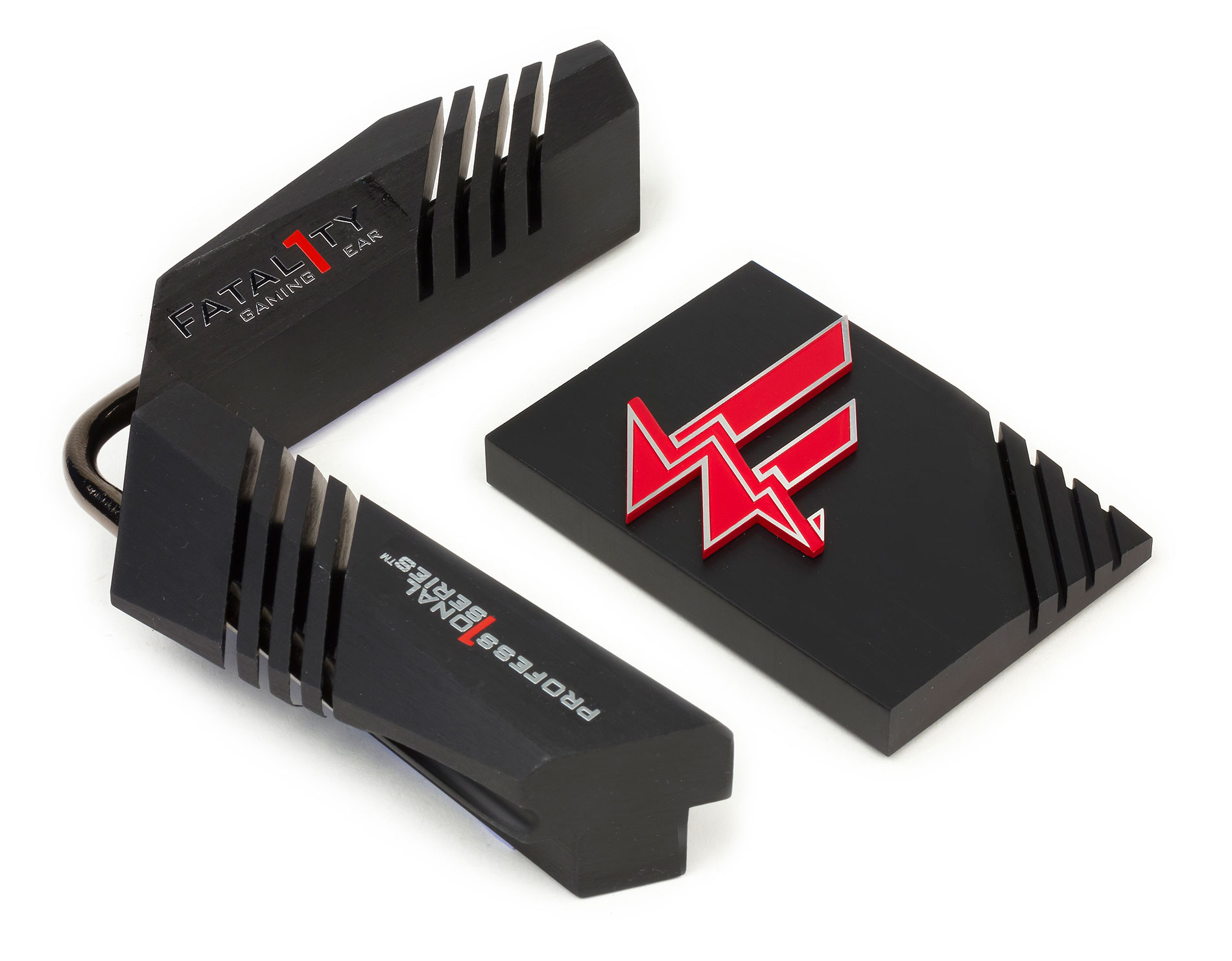

На плате также имеется система из трех радиаторов. Два радиатора, соединенные тепловой трубкой, расположены рядом с процессорным разъемом и закрывают MOSFET-транзисторы, а еще один радиатор закрывает чипсет.


UEFI

Конечно же, рассказывая о материнской плате, нельзя обойти вниманием ее UEFI.

Начнем с того, что, как и на всех платах ASRock, имеется возможность очень просто обновить прошивку UEFI, используя для этого утилиту Instant Flash, встроенную в саму программу настройки UEFI. Все, что для этого нужно — это флэшка с файловой системой FAT32 или FAT16, на которую записывается новая версия UEFI. В ходе тестирования платы мы прошили UEFI последней версии P1.50.

Отрадно, что в интерфейсе программы настройки UEFI реализована и поддержка русского языка.

Естественно, что в программе настройки UEFI платы ASRock Fatal1ty Z87 Professional реализованы возможности для разгона процессоров, для чего предусмотрена вкладка OC Tweaker (Разгон). Напомним, что возможности по разгону отличаются для заблокированных и разблокированных процессоров K-серии. А потому сразу оговоримся, что в дальнейшем мы будем рассматривать возможности только для процессоров K-серии на примере Intel Core i7-4770K.

На вкладке OC Tweaker имеется возможность отключить технологию Intel Turbo Boost. Однако нужно иметь в виду одно важное обстоятельство: при отключенной технологии Turbo Boost разогнать процессор путем увеличения коэффициента умножения не получится, несмотря на возможность его изменения. То есть при отключенной технологии Turbo Boost процессор будет работать на своей штатной частоте. К примеру, для процессора Intel Core i7-4770K коэффициент умножения можно установить равным 45, но при отключенной технологии Turbo Boost максимальная частота процессора при загрузке будет равна только 3,5 ГГц (при частоте BCLK 100 МГц).

Отметим, что аналогичная ситуация встречается и в UEFI других плат ASRock, то есть можно сказать, что эта нелогичность является особенностью всех моделей ASRock.

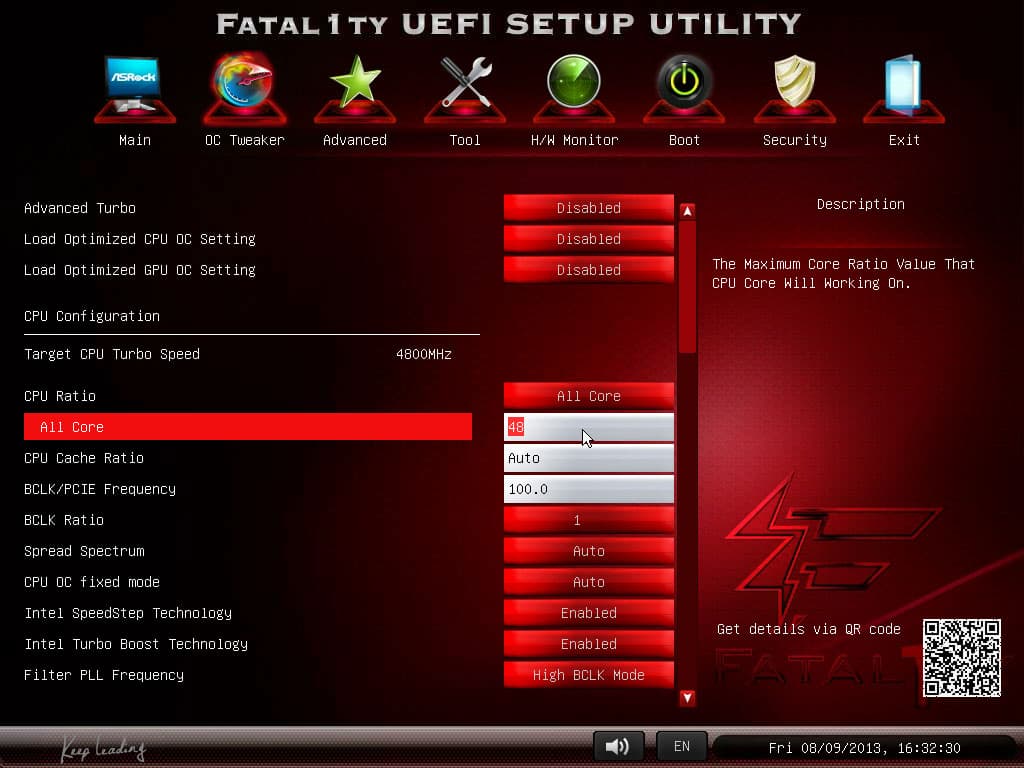

При активированной технологии Turbo Boost разгон процессора путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора — или задавать коэффициент умножения одновременно для всех загруженных ядер процессора. В обоих вариантах имеется возможность настройки режима Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

Разгон процессора возможен не только за счет увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. Так, на вкладке OC Tweaker можно задавать частоту BCLK/PCIE Frequency и частотный множитель BCLK Ratio.

Частота BCLK/PCIE Frequency представляет собой опорную частоту ядер процессора, но не частоту тактового генератора. А опорная частота PEG/DMI получается делением частоты BCLK/PCIE Frequency на частотный множитель. К примеру, если частоту BCLK/PCIE Frequency установить равной 125 МГц, но при значении частотного множителя 1,25, то опорная частота для элементов PEG/DMI станет равной 100 МГц, а для ядер процессора — 125 МГц.

Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio). По сути, это коэффициент умножения, определяющий работы кольцевой шины Ring Bus. В некоторых случаях возможность корректировки данного коэффициента помогает повысить стабильность работы процессора.

Также на вкладке OC Tweaker можно настроить работу модулей памяти, интегрированного в процессор регулятора напряжения питания (IVR), а также внешнего регулятора напряжения питания.

Для справки отметим, что процессор Intel Core i7-4770K на плате ASRock Fatal1ty Z87 Professional нам удалось разогнать до частоты 4,8 ГГц при частоте BCLK/PCIE Frequency 100 МГц и частотном множителе 1,00. Правда, для этого пришлось немного «пошаманить» со входным напряжением внешнего регулятора напряжения питания (увеличить его до 2 В) и подобрать уровень компенсации входного напряжения.

В режиме разгона температура процессора при его загрузке с применением теста на стабильность (System Stability Test (Stress CPU)) утилиты AIDA64 Extreme Edition не превосходила 92 °С.

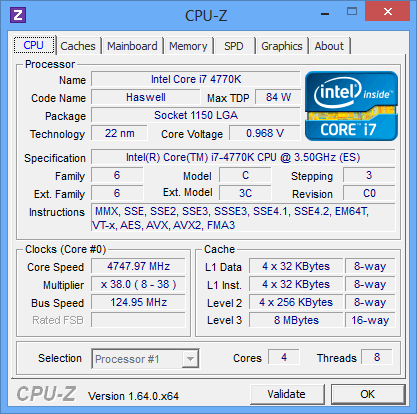

При частоте BCLK/PCIE Frequency 125 МГц и частотном множителе 1,25 нам удалось разогнать процессор до частоты 4,75 ГГц (коэффициент умножения 38). Температура процессора в режиме загрузки не превышала 88 °С.

При частоте BCLK/PCIE Frequency 167 МГц и частотном множителе 1,67 нам удалось разогнать процессор до частоты 4,675 ГГц (коэффициент умножения 28) . Температура процессора в режиме экстремальной загрузки не превышала 83 °С.

Завести систему при частоте BCLK/PCIE Frequency 250 МГц нам не удалось, что, собственно, вполне типично. Причина заключается в том, что при такой частоте минимальная частота памяти составляет 2000 МГц и все упирается уже в память (в нашем случае использовалась память DDR3-1333).

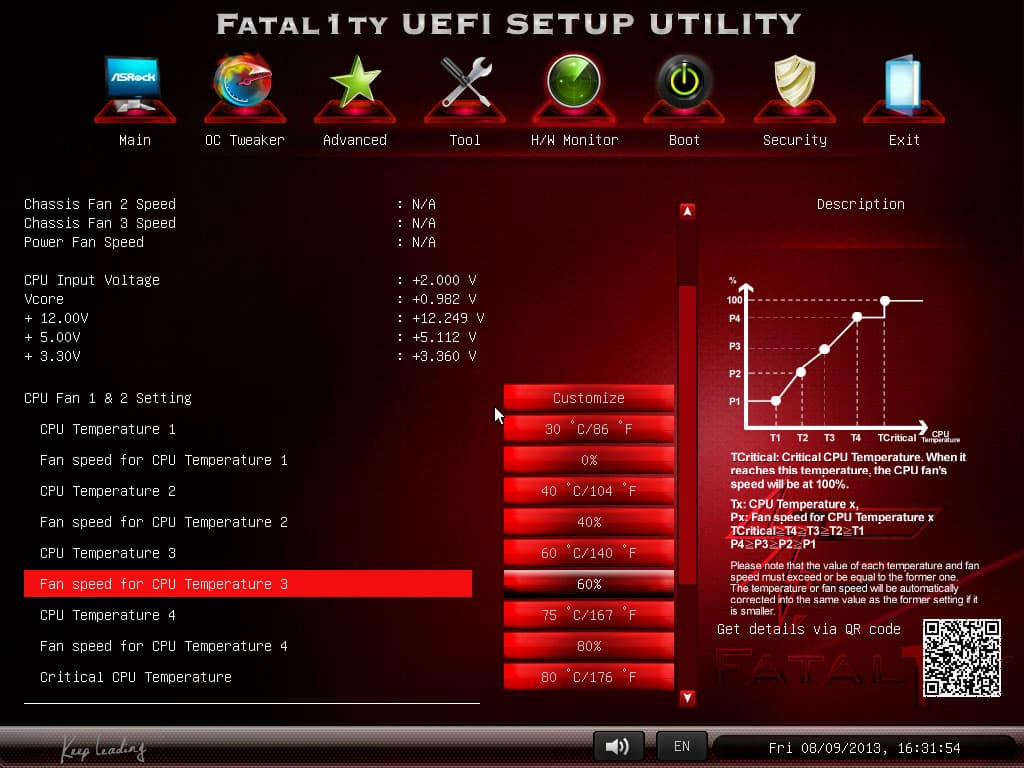

Стоит также отметить, что в UEFI Setup платы ASRock Fatal1ty Z87 Professional имеется возможность настраивать скоростной режим работы вентиляторов. Для вентилятора кулера процессора имеется возможность построить график зависимости скорости вращения от температуры процессора по пяти точкам, при этом скорость вращения вентилятора задается как скважность управляющих PWM-импульсов (от 0 до 100%).

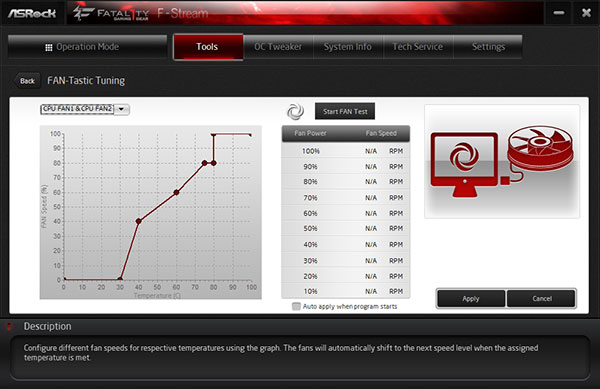

Аналогичные графики можно задать и еще для двух дополнительных корпусных вентиляторов (либо выбрать предустановленный режим настройки), а еще для одного корпусного вентилятора задается просто уровень скорости вращения.

Вообще, нужно отметить, что по своему интерфейсу и возможностям утилита настройки UEFI на плате ASRock Fatal1ty Z87 Professional мало чем отличается от таковой на других платах ASRock (в частности, на плате ASRock Z87E-ITX, о которой мы уже писали).

Фирменные утилиты

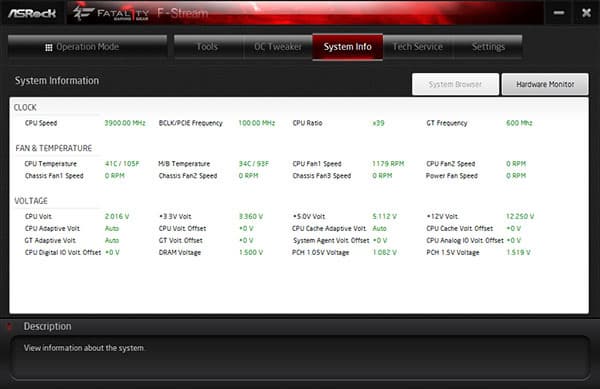

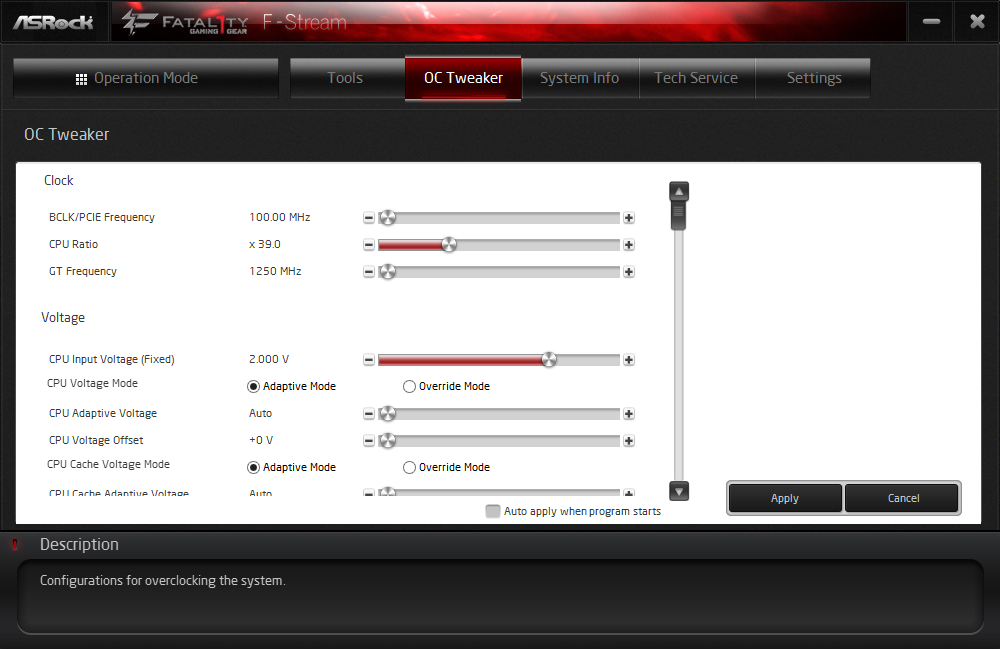

В комплекте с платой ASRock Fatal1ty Z87 Professional поставляется и ряд фирменных утилит. Комплект этих утилит достаточно стандартен, и возможности многих из них мы уже описывали. Правда, разные модели плат ASRock комплектуются разными утилитами для разгона. В варианте платы ASRock Fatal1ty Z87 Professional это утилита F-Stream Tuning Utility (текущая версия 1.0.41). Кроме разгона процессора и настройки напряжений питания данная утилита позволяет отображать информацию о текущей частоте процессора, скорости вращения вентиляторов, значение температур и напряжений питания. Также данная утилита позволяет настраивать скорость вращения вентиляторов. Собственно, она имеет все те возможности, которые реализованы в UEFI Setup, но в плане разгона процессоров возможности UEFI немного шире.



Выводы

Итак, в сухом остатке мы имеем следующее. Плата ASRock Fatal1ty Z87 Professional вполне годится для создания игровых и просто высокопроизводительных компьютеров. На ней реализованы все необходимые средства для разгона процессоров, прекрасно реализован механизм управления скоростью вращения вентиляторов. Кроме того, на плате имеется «продвинутая» аудиоподсистема, что актуально для игровых ПК и для мультимедийных центров. Единственная непонятная ситуация наблюдается со слотами PCI, но для многих пользователей наличие таких слотов на плате не является актуальным. А потому если стоимость этой платы вписывается в бюджет и есть задача собрать высокопроизводительный универсальный ПК, то плату ASRock Fatal1ty Z87 Professional вполне можно рекомендовать для этой цели.
