Материнская плата ASRock Z87E-ITX


Вслед за анонсом чипсетов Intel 8-й серии компания ASRock, в числе других производителей, представила свои новые материнские платы на базе этих чипсетов для процессоров Intel Core четвертого поколения. Одним из интересных решений компании является плата ASRock Z87E-ITX, которая, несмотря на свои компактные размеры, позволяет создавать высокопроизводительные и функциональные ПК различного назначения.

Комплектация

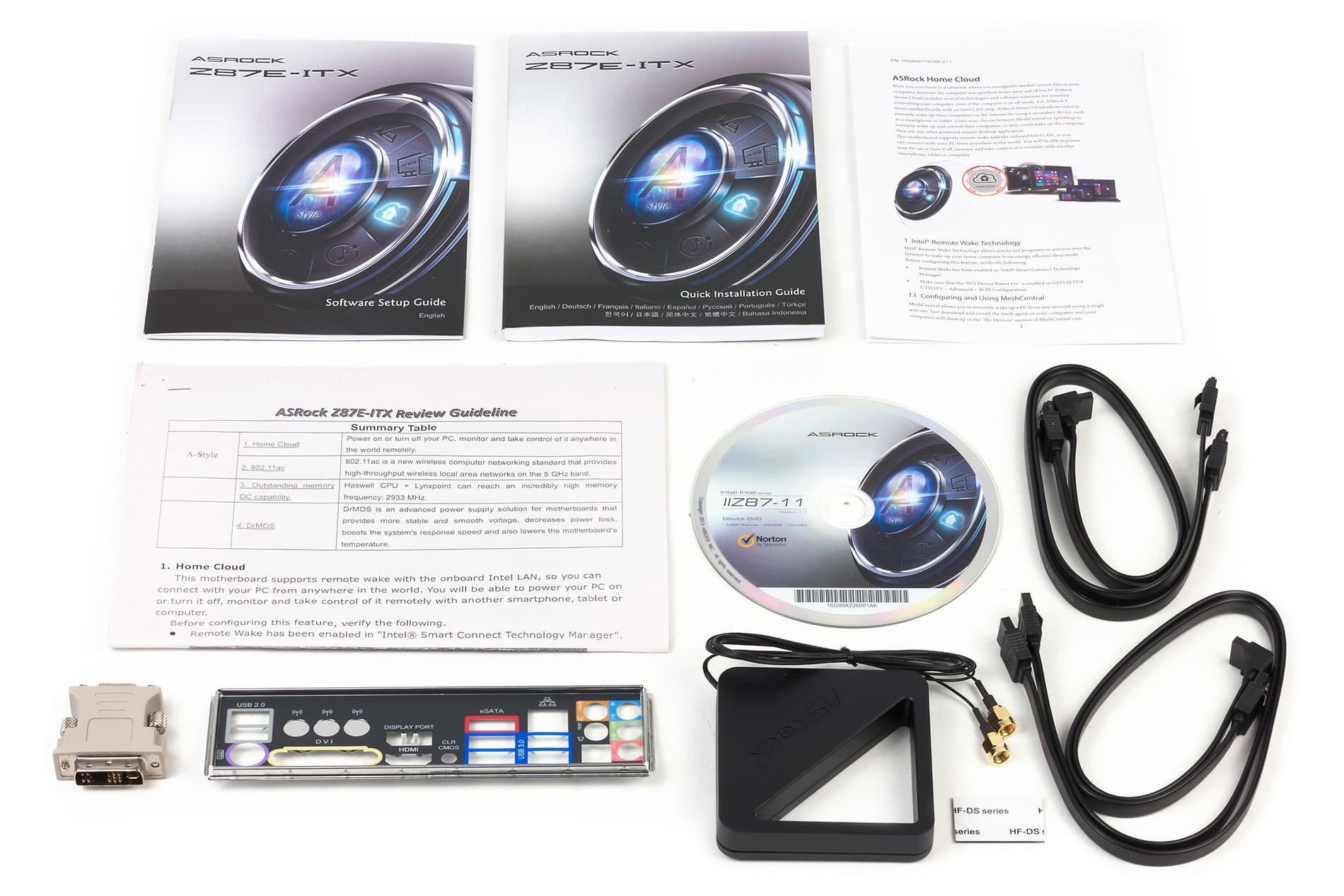

Комплектация платы ASRock Z87E-ITX вполне типична. В довольно компактной коробке кроме самой платы поставляется инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля, заглушка для задней панели платы, антенна для модуля Wi-Fi и переходник VGA—DVI. Одним словом, все самое необходимое и ничего лишнего.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Z87E-ITX приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
2 × DDR3 (до 16 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i217V
Модуль Wi-Fi
Broadcom BCM4352 (802.11ac)
Слоты расширения
1 × PCI Express x16
1 × Mini PCI Express
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
1 × eSATA 6 Гбит/с
1 × mSATA/Mini PCI Express
USB-разъемы
6 × USB 3.0
6 × USB 2.0

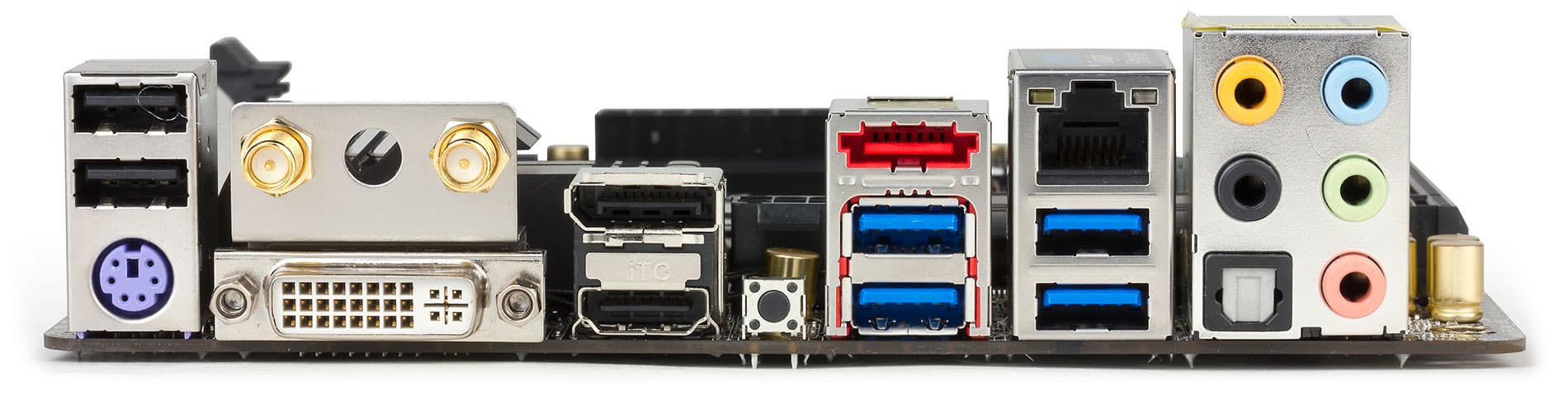

Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × DVI-I
1 × eSATA
1 × S/PDIF (оптический, выход)
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
5 × аудиоразъемов типа mini-jack
Внутренние разъемы
24-контакный разъем питания ATX
8-контакный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × разъема для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
Mini-ITX

Форм-фактор

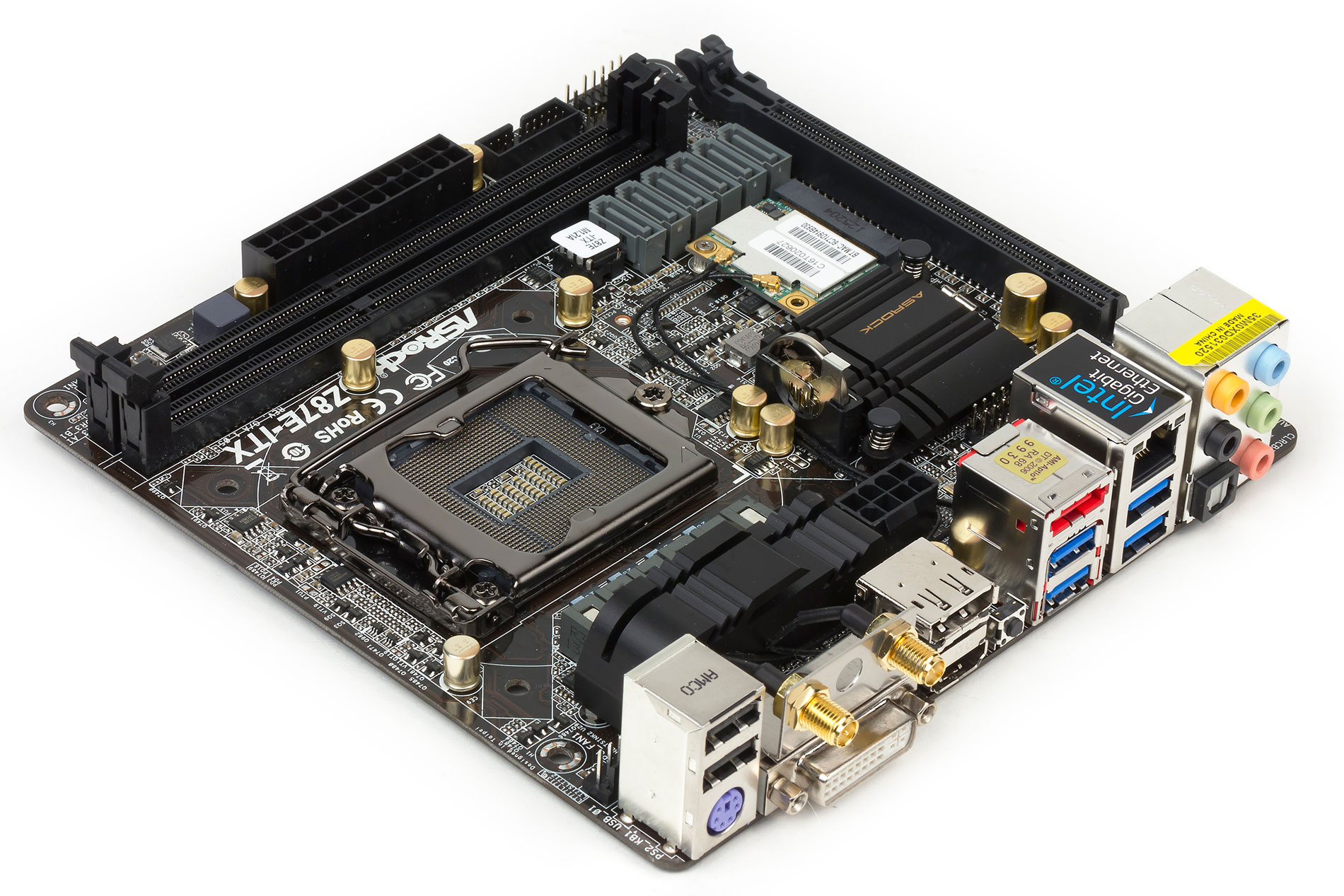

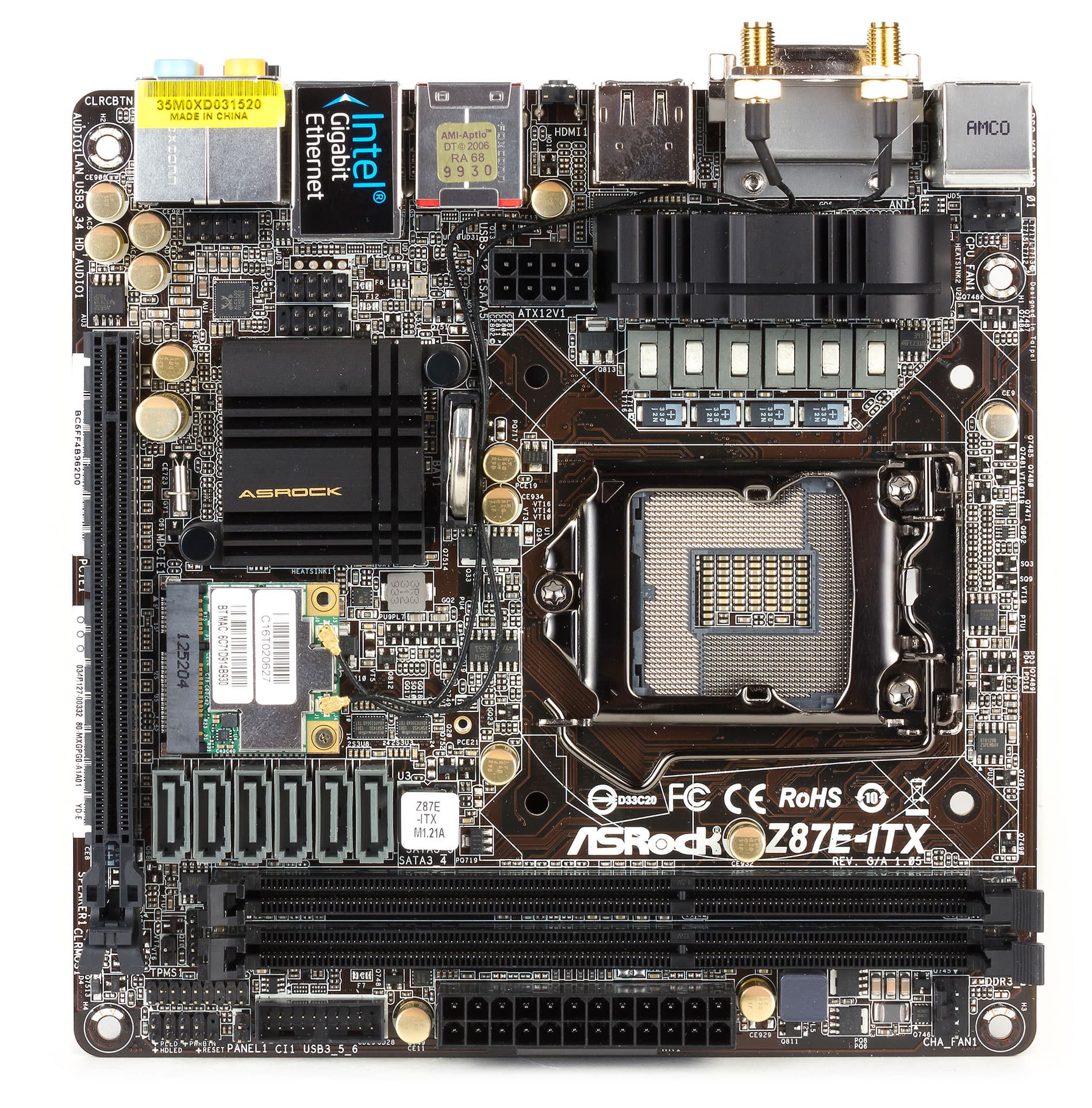

Одной из главных особенностей платы ASRock Z87E-ITX является то, что выполнена она в форм-факторе Mini-ITX (170×170 мм). Фактически, это означает, что на базе этой платы можно создавать очень компактные компьютеры, причем в данном случае, что немаловажно, еще и без ущерба для функциональных возможностей. Это может быть и игровой компьютер, и универсальный домашний компьютер, и специализированный высокопроизводительный ПК.

Чипсет и процессорный разъем

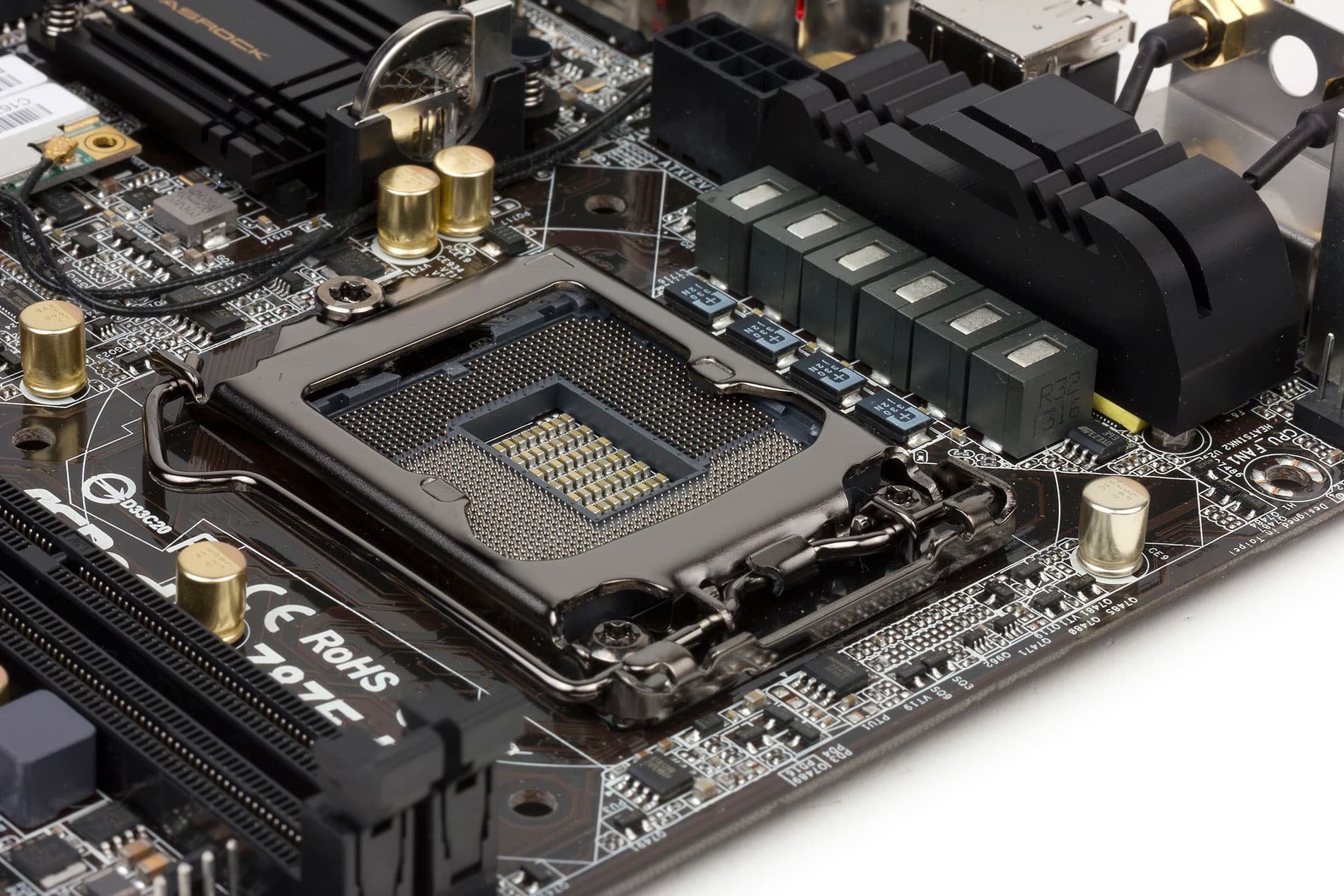

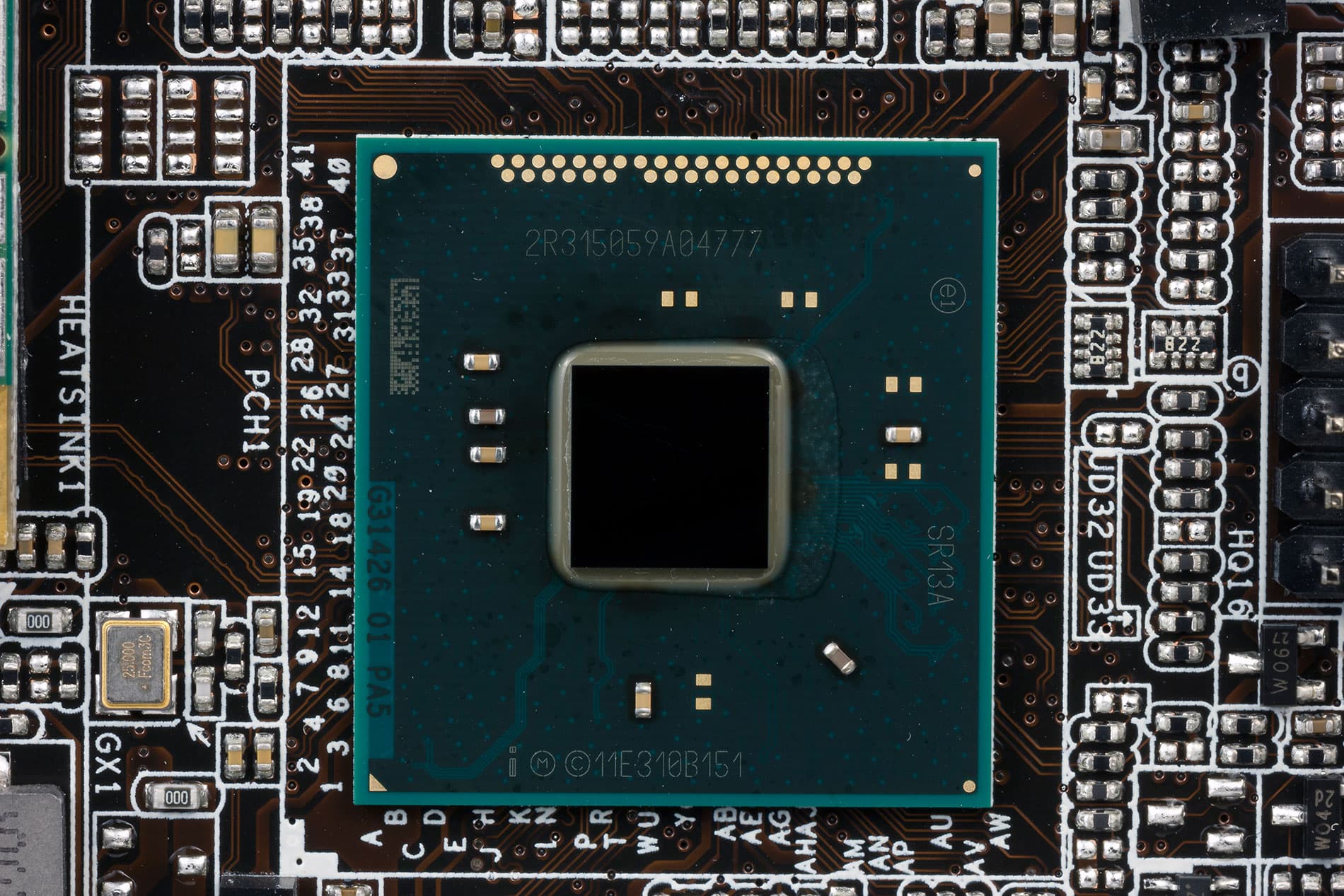

Плата ASRock Z87E-ITX основана на топовом чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.


Память

Для установки модулей памяти на плате ASRock Z87E-ITX предусмотрено два DIMM-слота, что позволяет устанавливать по одному DDR3-модулю на каждый из двух каналов памяти с максимальным объемом до 16 ГБ (при использовании 8-гигабайтных модулей памяти).

В штатном режиме плата поддерживает память DDR3-1600/1333/1066, ну а в режиме разгона поддерживается память DDR3-2933+/2800/2400/2133/1866. Также поддерживается память с XMP-профилями (версии 1.3 и 1.4)

Слоты расширения

Для установки видеокарты или другой карты расширения на материнской плате ASRock Z87E-ITX реализован один слот PCI Express 3.0 x16. Очевидно, что этот слот выполнен с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell (напомним, что эти 16 линий у Haswell могут группироваться в один порт x16, два порта x8 или в один порт x8 и два порта x4).

Кроме порта PCI Express 3.0 x16 имеется также слот Mini PCI Express (он занят комбинированным модулем Wi-Fi + Bluetooth) и слот mSATA/Mini PCI Express, который поддерживает как SSD-накопители с разъемом mSATA, так и карты расширения с разъемом Mini PCI Express. В руководстве пользователя рекомендуется использовать этот слот для установки mSATA SSD-накопителя с целью создания кэша для HDD-диска по технологии Intel Smart Response, которая поддерживается данной платой.

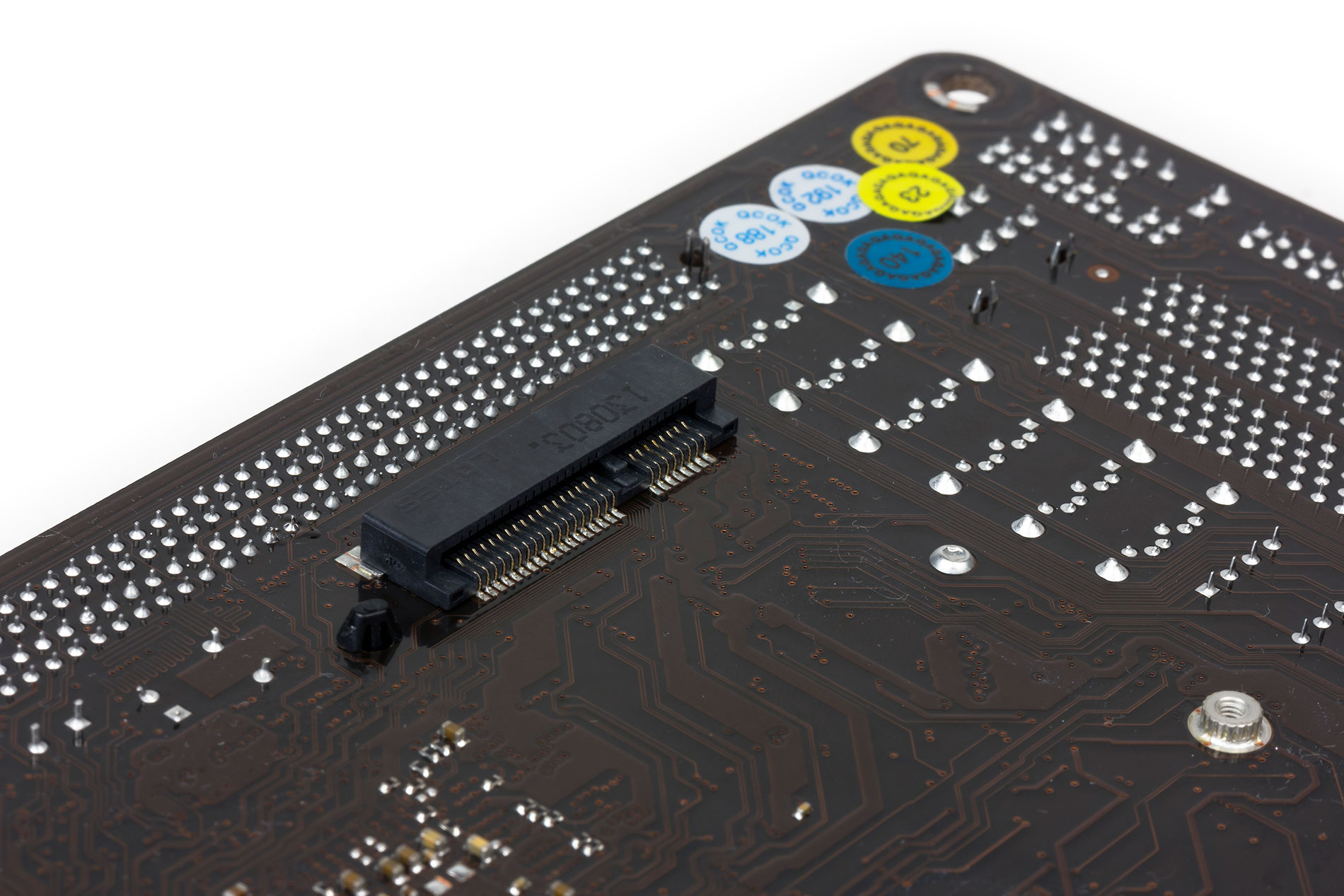

Отметим, что слот mSATA/Mini PCI Express выполнен разделяемым с одним из портом SATA 6 Гбит/с. Из-за ограниченного места на плате этот слот расположен на тыльной стороне текстолита.

Видеовыходы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4 (максимальное разрешение — 4096×2160@24 Гц), порт DisplayPort 1.2 (максимальное разрешение — 3840×2160@60 Гц) и порт DVI-I (максимальное разрешение — 1920×1200@60 Гц). Все порты для подключения монитора расположены на задней панели платы.

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с и один порт eSATA 6 Гбит/с. Порты SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Порт eSATA 6 Гбит/с, так же как и порт mSATA/Mini PCI Express, выполнен разделяемым с одним из портов SATA 6 Гбит/с. Для разделения портов на плате применяются два коммутатора ASMedia ASM1456.

Таким образом, если задействуется слот eSATA 6 Гбит/с, а в слот mSATA/Mini PCI Express установлен SSD-накопитель, то остаются доступными для использования только четыре порта SATA 6 Гбит/с. Впрочем, учитывая тот факт, что плата ASRock Z87E-ITX ориентирована на установку в компактные корпуса, такого количества свободных портов SATA 6 Гбит/с вполне достаточно.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и шесть портов USB 2.0. два порта USB 2.0 и четыре порта USB 3.0 при этом выведены на заднюю панель платы, а для подключения оставшихся на плате имеются соответствующие разъемы.

Все USB-порты реализованы через чипсет, никакие дополнительные USB-хабы и контроллеры не используются.

Аудиоподсистема

Аудиоподсистема материнской платы ASRock Z87E-ITX включает в себя 8-канальный (7.1) HD-аудиокодек Realtek ALC1150 и операционный усилитель для наушников TI NE5532 Premium Headset Amplifier (поддержка наушников с импедансом до 600 Ом). Ну а на задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате ASRock Z87E-ITX реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i217V и контроллера MAC-уровня, интегрированного в чипсет.

Кроме того, имеется и двухдиапазонный (2,4 и 5 ГГц) модуль беспроводной связи Wi-Fi c поддержкой стандартов 802.11a/b/g/n/ac, который установлен в слот Mini PCI Express. Этот модуль основан на базе чипа Broadcom BCM4352 и объединен с модулем Bluetooth 4.0.

Напомним, что стандарт 802.11ac предусматривает возможность использования от 2 до 8 пространственных каналов связи шириной 20, 40, 80 или 160 МГц. А максимальная теоретическая скорость на один 160-мегагерцовый канал составляет 867 Мбит/с.

В чипе Broadcom BCM4352 может использоваться только два пространственных канала связи шириной по 80 МГц, что позволяет получить максимальную пропускную способность в 867 Мбит/с.

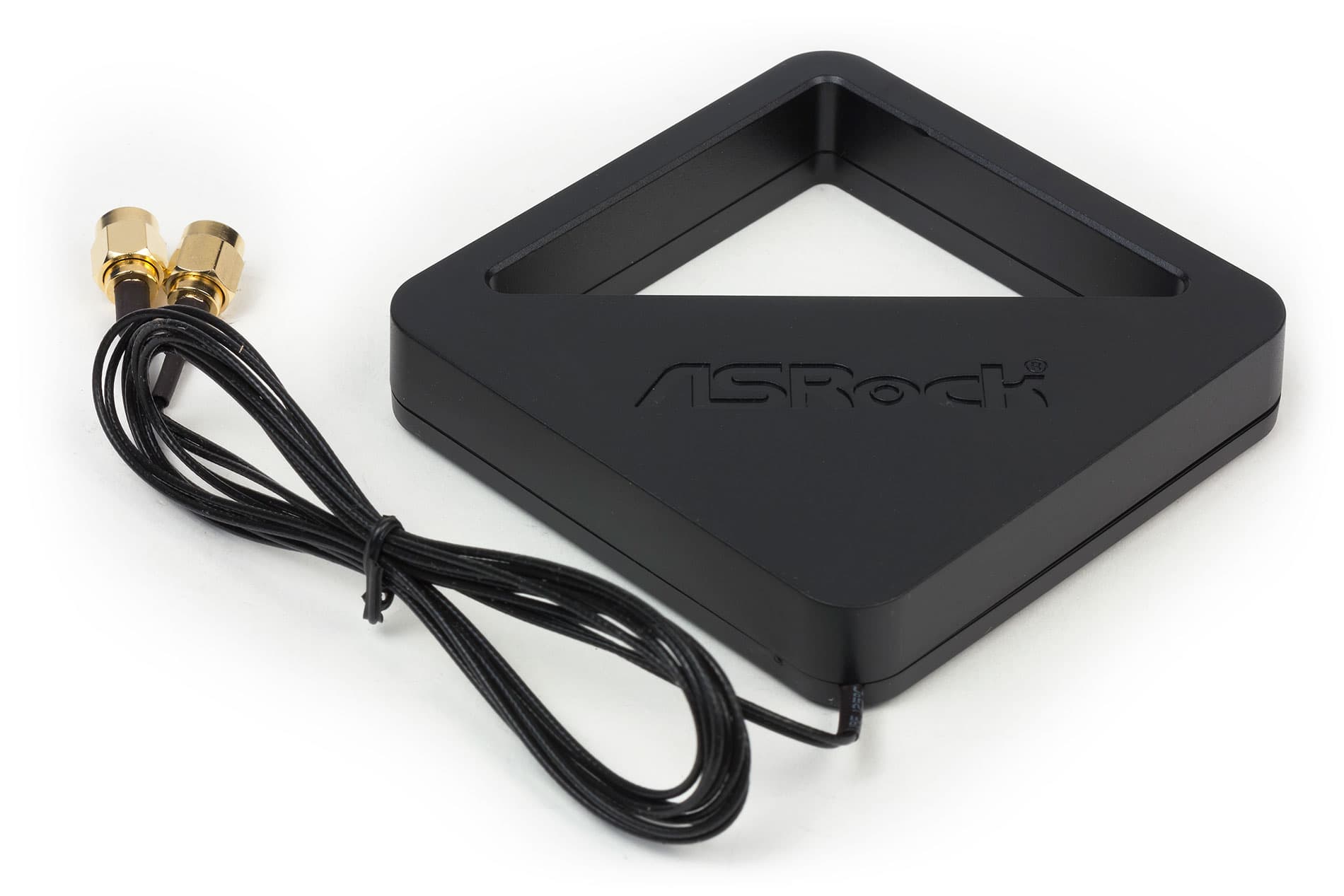

Соответственно, в комплекте к плате прилагаются и две антенны, позволяющие формировать два пространственных канала связи.

Дополнительные особенности

Среди особенностей платы ASRock Z87E-ITX стоит отметить наличие кнопки Clear CMOS, которая выведена на заднюю панель. Никаких других кнопок на этой плате не предусмотрено, что вполне понятно: во-первых, все же на текстолите совсем нет свободного места, а во-вторых, эта модель ни в коем случае не позиционируется как топовое решение для разгона или энтузиастов.

Стоит также отметить, что на плате имеется разъем PS/2 для подключения мыши или клавиатуры.

Система питания

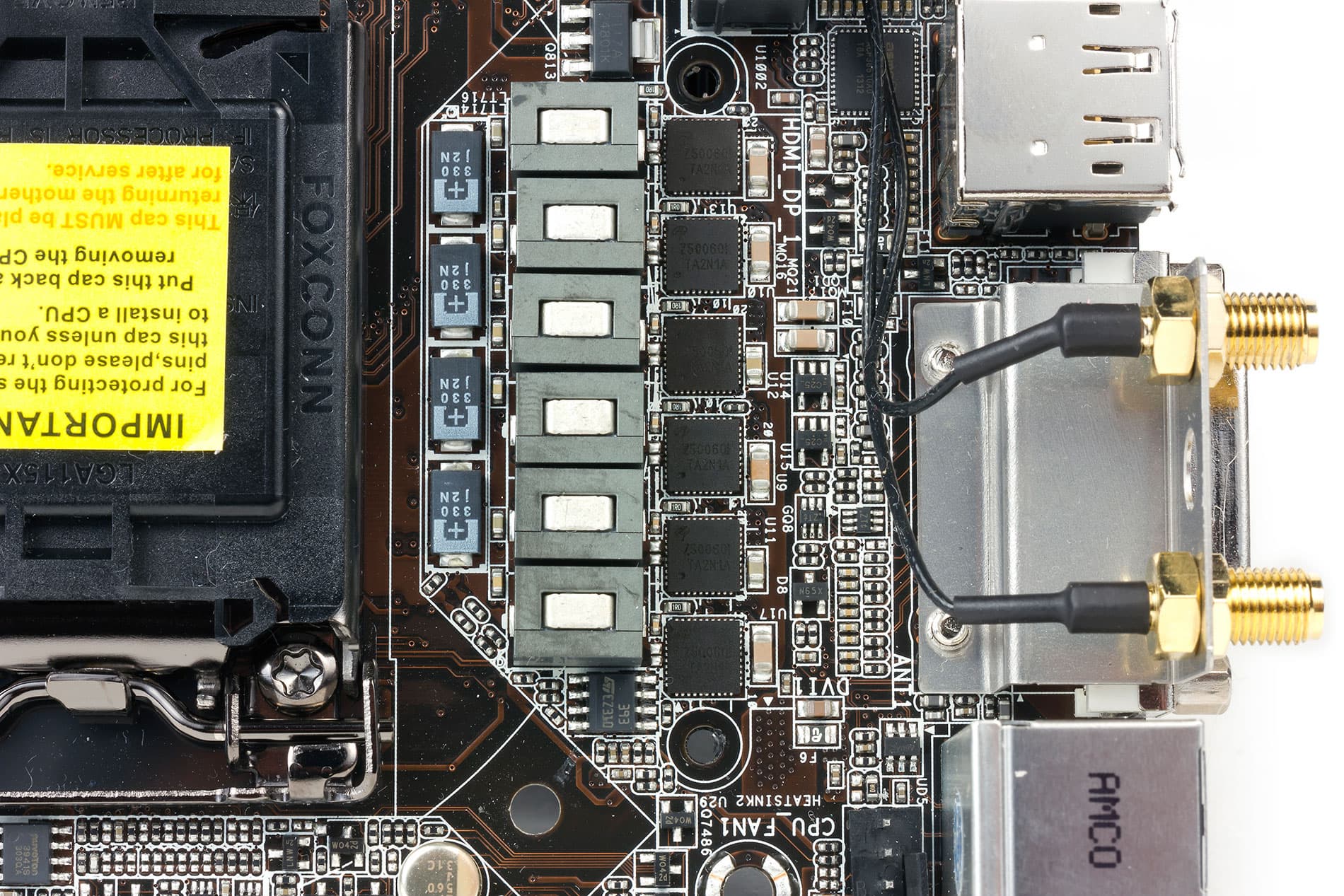

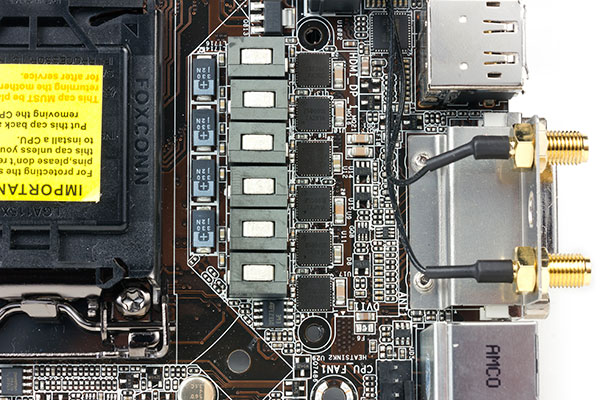

Регулятор напряжения питания процессора на плате ASRock Z87E-ITX является 6-канальным и основан на 6+1-фазном PWM-контроллере Intersil ISL6367.

Сами каналы питания построены с применением чипов DrMOS, каждый из которых объединяет в себе два MOSFET-транзистора и микросхему MOSFET-драйвера.

Система охлаждения

Для подключения вентиляторов на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) разъема, один из которых (CPU_FAN) предназначен для подключения вентилятора кулера процессора, а второй — для подключения дополнительного корпусного вентилятора.

На плате также имеется система из двух радиаторов. Один радиатор расположен рядом с процессорным сокетом и закрывает микросхемы DrMOS, а второй радиатор закрывает чипсет.

BIOS и разгонные возможности

Конечно же, рассказывая о материнской плате, нельзя обойти вниманием BIOS.

Начнем с того, что имеется возможность очень просто обновить версию BIOS, используя для этого утилиту Instant Flash, встроенную в BIOS Setup. Все, что для этого нужно — это флэшка с файловой системой FAT32 или FAT16, на которую записывается новая версия FIOS. В ходе тестирования платы мы прошили таким образом BIOS последней версии P1.80. В дальнейшем описание возможностей BIOS будет относиться именно к версии P1.80.

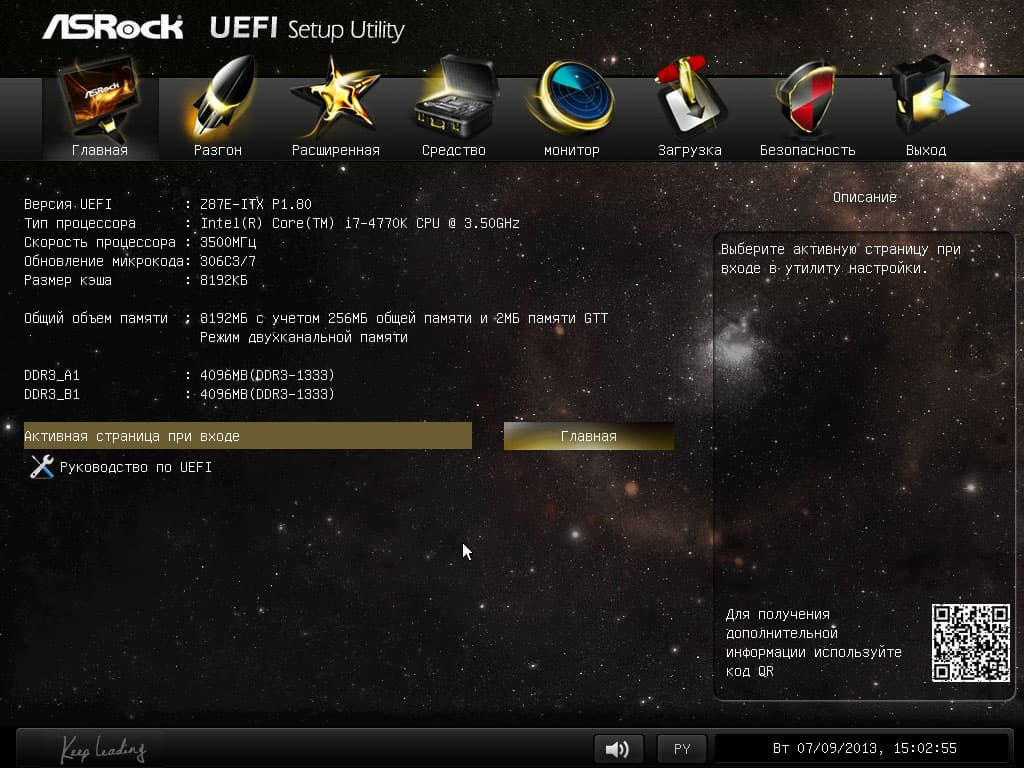

BIOS Setup на плате ASRock Z87E-ITX поддерживает несколько языков. Причем есть даже поддержка русского языка, и если захочется посмеяться над познаниями китайцев в русском, то можно активировать русскоязычный интерфейс.

Естественно, что в BIOS Setup платы ASRock Z87E-ITX реализованы возможности для разгона разблокированных процессоров K-серии (заблокированные процессоры Intel Haswell не поддаются разгону).

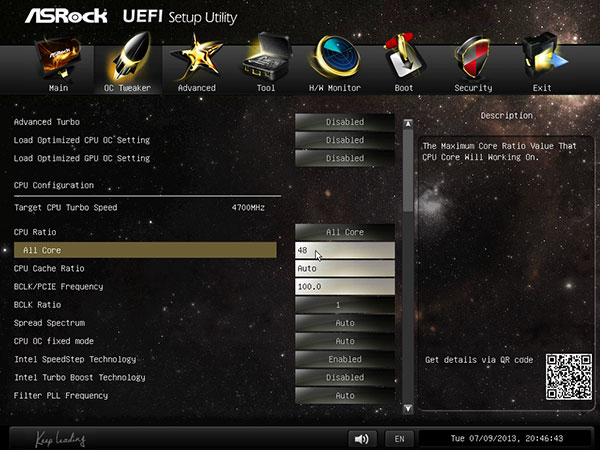

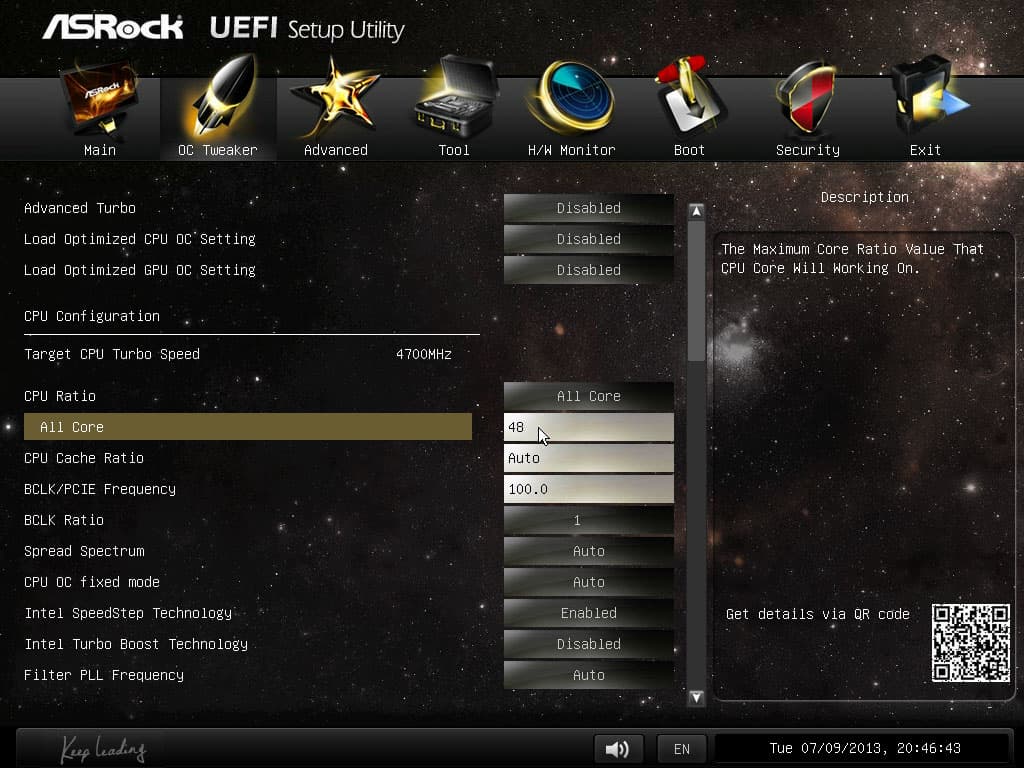

Для разгона процессоров предусмотрена вкладка OC Tweaker. Нельзя сказать, что на этой вкладке все реализовано логично и понятно. К примеру, имеется возможность отключить технологию Intel Turbo Boost и разогнать процессор путем увеличения коэффициента умножения. Казалось бы, все логично, однако в этом случае максимальная частота процессора будет соответствовать его штатной частоте. К примеру, для процессора Intel Core i7-4770K коэффициент умножения можно установить равным 40 или 47, но при отключенной технологии Intel Turbo Boost максимальная частота процессора при его загрузке будет равна только 3,5 ГГц (при частоте BCLK 100 МГц).

Поэтому разгонять процессор на плате ASRock Z87E-ITX можно только при активированной технологии Intel Turbo Boost.

При активированной же технологии Intel Turbo Boost можно настраивать режим работы процессора традиционным способом, то есть задавать коэффициент умножения для каждого случая числа загруженных ядер процессора или одновременно для всех загруженных ядер процессора. Незначительное неудобство заключается в том, что нет возможности выбирать коэффициент умножения из заданного диапазона — его придется задавать вручную.

Также немного непонятно, почему в BIOS Setup отсутствует возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению и току (обычно эти настройки присутствуют у плат, предполагающих разгон).

Разгон процессора возможен не только за счет увеличения коэффициента умножения, но и за счет изменения частоты BCLK. Правда, на плате ASRock Z87E-ITX реализовано это не просто нелогично, но и уж как-то совсем по-китайски. Обычно в настройках BIOS на платах с чипсетами Intel Z87 (при использовании разблокированных процессоров K-серии) имеется возможность задавать частоту тактового генератора BCLK и частотный множитель (1,00, 1,25, 1,67 и 2,5). При этом опорная частота для ядер процессор получается произведением частоты BCLK на частотный множитель, а частота элементов Uncore Logic, чувствительных к повышению опорной частоты (особенно PEG и DMI) остается равной частоте BCLK.

На плате ASRock Z87E-ITX вместо возможности задавать частоту BCLK, имеется возможность задавать частоту BCLK/PCIE Frequency и частотный множитель.

Частота BCLK/PCIE Frequency, по всей видимости, представляет собой опорную частоту ядер процессора, но не частоту тактового генератора. А частота элементов Uncore Logic получается делением частоты BCLK/PCIE Frequency на частотный множитель. К примеру, частоту BCLK/PCIE Frequency можно установить равной 125 МГц, но при значении частотного множителя равном 1,00 система не загрузится ни при каком значении коэффициента умножения. А вот если установить частотный множитель равный 1,25, то частота Uncore Logic станет равной 100 МГц, и система загрузится без проблем.

Можно также установить частотный множитель в режим Auto. В этом случае при ручном изменении частоты тактового генератора BCLK частотный множитель должен изменяться автоматически в зависимости от значения частоты BCLK/PCIE Frequency. Увы, но увидеть в настройках BIOS частоту Uncore Logic и автоматически установленный частотный множитель нет возможности, что, конечно же, неудобно. Тем не менее, похоже, что данная функция работает. К примеру, если установить частоту BCLK равной 106 МГц, то частотный множитель будет равен 1,00, и система, конечно же, не загрузится. А вот при значении частоты BCLK в 120 МГц частотный множитель автоматически установится в значение 1,25 (частота Uncore Logic станет равной 96 МГц), и система грузится без проблем.

Также в разделе OC Tweaker можно настроить работу модулей памяти, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR), а также внешнего регулятора напряжения питания. Установка напряжений питания возможна с шагом 0,001 В, но, опять таки, допустима только ручная установка, а не выбор из заданного диапазона.

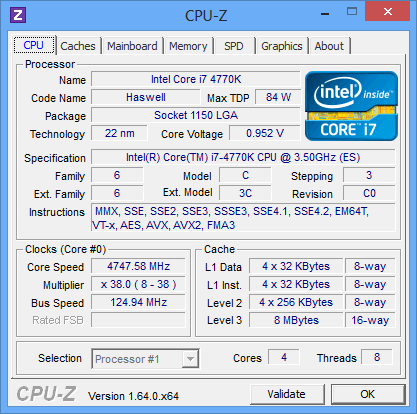

Для справки отметим, что процессор Intel Core i7-4770K на плате ASRock Z87E-ITX нам удалось разогнать до частоты 4,8 ГГц при опорной частоте 100 МГц и напряжении ядра процессора 1,290 В. Температура процессора в режиме экстремальной загрузки составляла 95 °С. Но это предельное значение, при котором система работает нестабильно.

При частоте BCLK/PCIE Frequency 125 МГц и частотном множителе 1,25 нам удалось разогнать процессор до частоты 4,75 ГГц. Температура процессора в режиме экстремальной загрузки составляла 93 °С, и наступал режим троттлинга.

При частоте BCLK/PCIE Frequency 167 МГц и частотном множителе 1,67 нам удалось разогнать процессор до частоты 4,675 ГГц. Температура процессора в режиме экстремальной загрузки составляла 90 °С.

А вот завести систему при частоте BCLK/PCIE Frequency 250 МГц нам вообще не удалось. Причина, по всей видимости, заключается в том, что при такой частоте минимальная частота памяти составляет 2000 МГц, и все упирается уже в память.

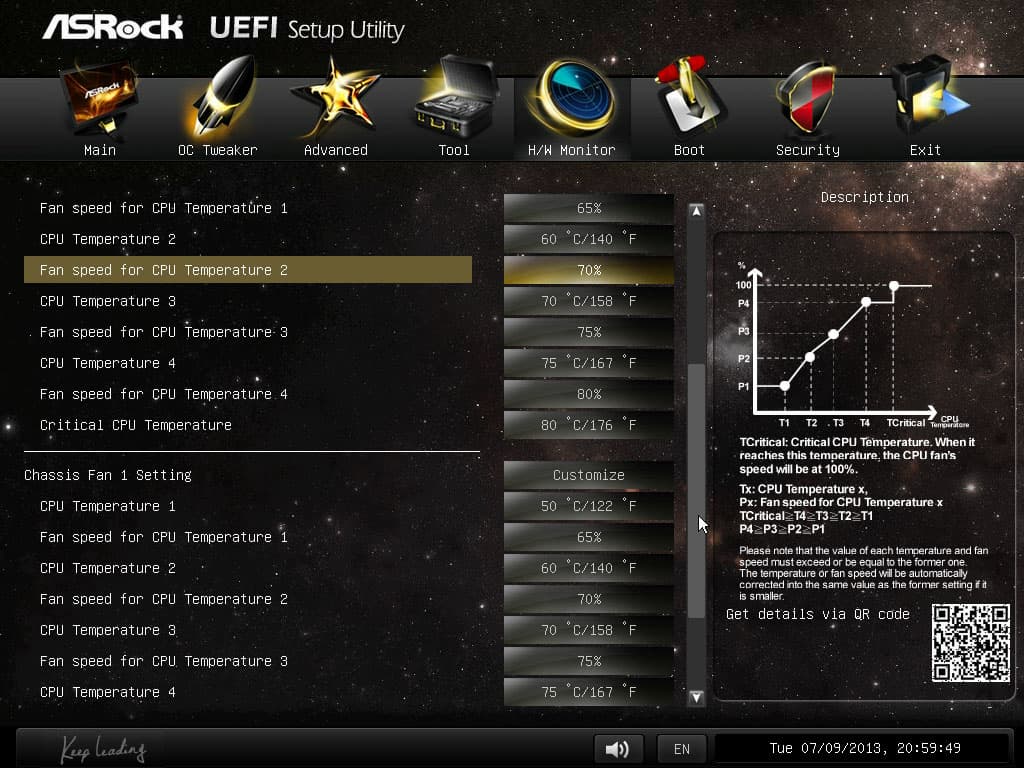

Еще одной интересной особенностью BIOS Setup платы ASRock Z87E-ITX является возможность настройки скоростного режима вентилятора на процессоре и дополнительного вентилятора. Причем если раньше на платах ASRock скоростной режим практически не настраивался (задавались только различные скоростные уровни, но сама скорость вращения динамически не менялась), то на плате ASRock Z87E-ITX все сделано именно так, как и должно быть. Фактически, пользователь может сам строить график зависимости скорости вращения вентилятора от температуры процессора, причем скорость вращения вентилятора задается как скважность управляющих PWM-импульсов (от 0 до 100%).

Фирменные утилиты

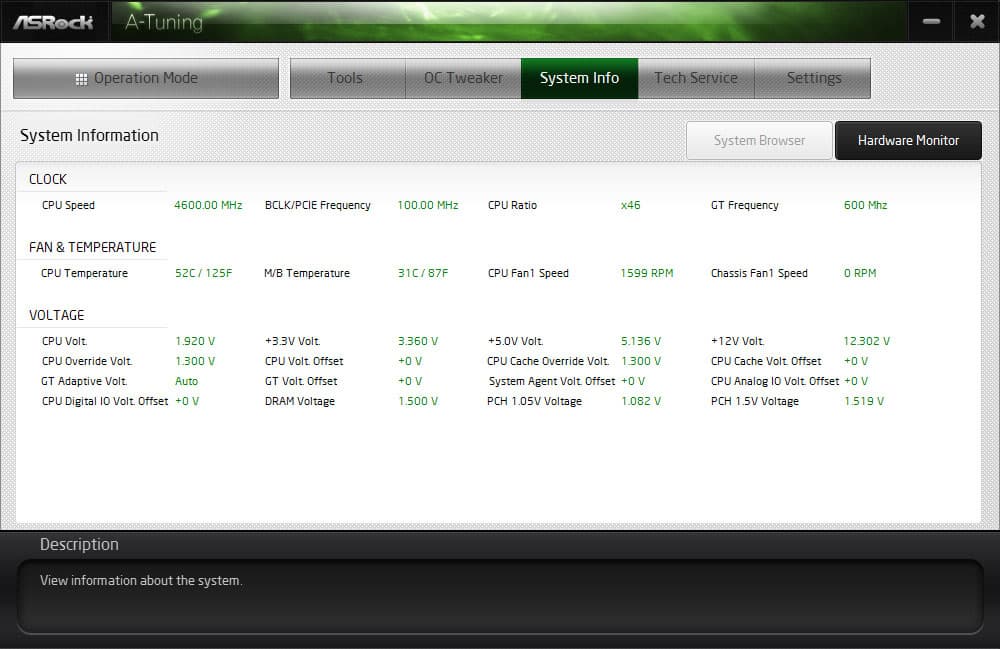

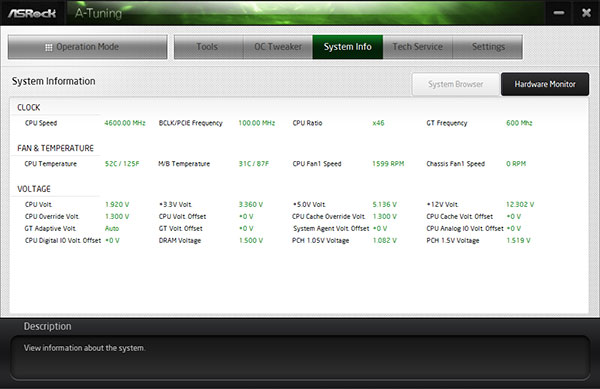

В комплекте с платой ASRock Z87E-ITX поставляется и ряд фирменных утилит. Некоторые из них (типа ASRock XFast USB или XFast RAM) сомнительны в плане своей полезности. Но есть и утилита A-Tuning, которая предназначена для настройки платы. Данная утилита имеет несколько вкладок и позволяет настраивать скоростной режим работы вентиляторов, разгонять процессор, отображать состояние системы и даже настраивать работу так называемого осушителя, предотвращающего образование конденсата на плате.

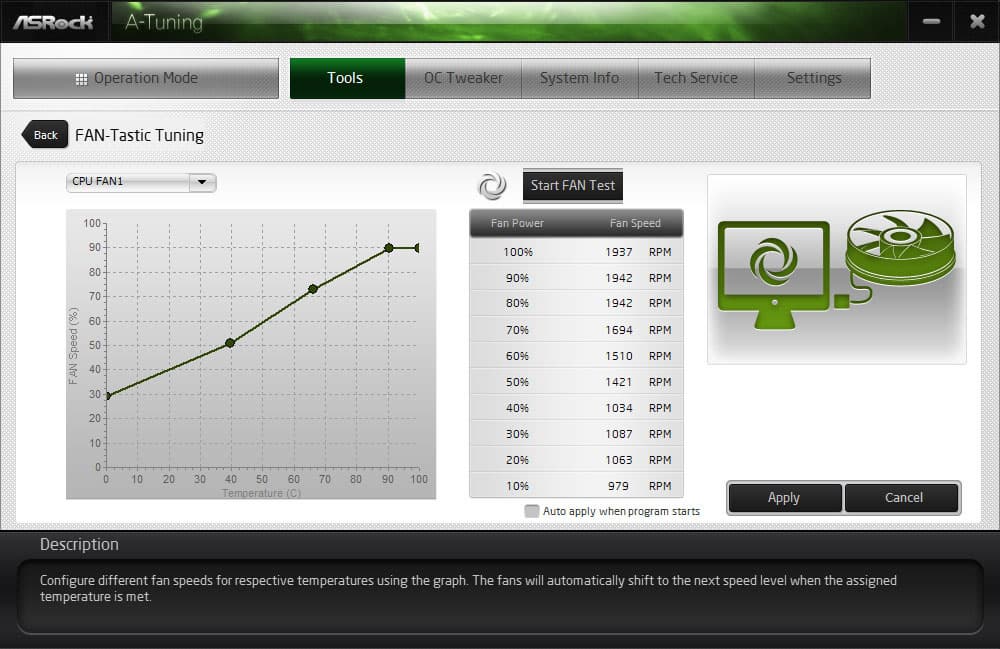

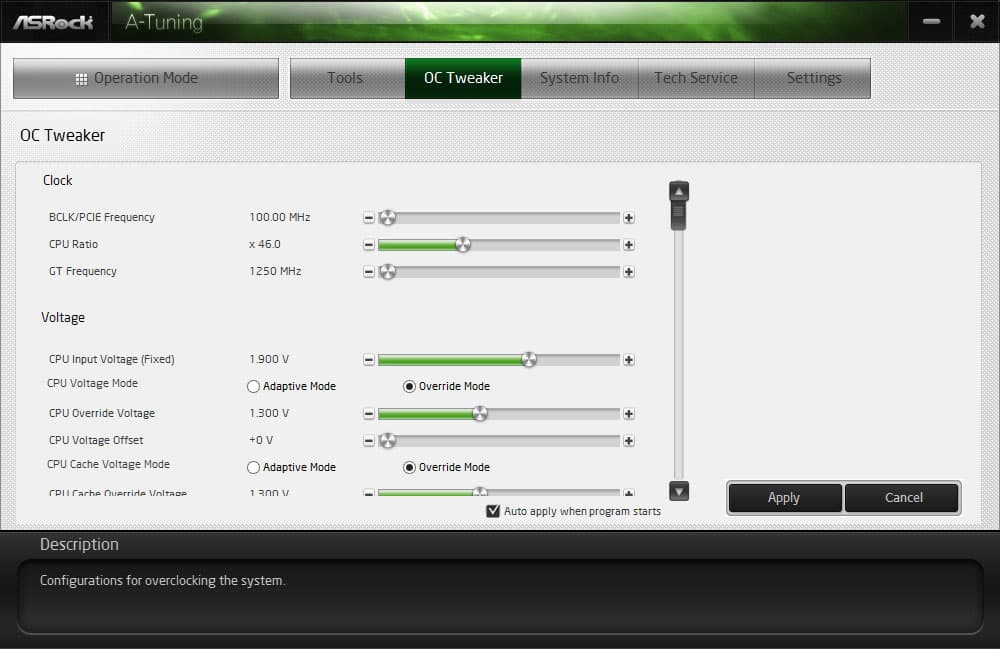

Отметим, что возможности утилиты A-Tuning в плане разгона процессора довольно ограничены. Во-первых, не все работает. К примеру, невозможно поменять частоту BCLK/PCIE Frequency, хотя соответствующий ползунок присутствует. Кроме того, нет возможности выбора частотного множителя — можно лишь менять коэффициент умножения ядер процессора и изменять частоту графического ядра. Ну и, кроме того, можно менять напряжения различных узлов процессора. Еще раз подчеркнем, что BIOS Setup предоставляет больше возможностей для разгона процессора.

Что касается настройки скоростного режима вентиляторов, то тут возможности утилиты A-Tuning повторяют возможности BIOS Setup — пользователю предоставляется возможность строить по точкам график зависимости скорости вращения вентилятора от температуры процессора.

Хотелось бы также сказать пару слов и относительно утилиты ASRock XFast USB, которую компания ASRock активно продвигает и включает в комплектацию ко многим своим платам. Производитель заявляет, что данная утилита способна существенно увеличить скорость передачи данных по интерфейсу USB 2.0 или USB 3.0. Сразу же возникает резонный вопрос: если бы такое было действительно возможно, причем исключительно программным способом, то неужели бы производители USB-контроллеров не реализовали это в своих драйверах? На самом деле утилита ASRock XFast USB является разработкой компании FNet Corporation и известна также под названием FNet TurboHDD USB. Раньше эта утилита использовалась некоторыми производителями внешних USB-дисков и флэшек в их продуктах, но широкого распространения так и не получила. В настоящее время производители USB-дисков и флэшек ее практически не применяют (интересно, кстати, почему).

В синтетических тестах (типа IOmeter) при использовании ASRock XFast USB действительно можно обнаружить прирост скорости для USB-накопителей. Однако если использовать тест, измеряющий реальную скорость передачи данных по USB-интерфейсу, то выяснится, что прирост по скорости будет либо очень скромным, либо вместо ускорения можно даже получить замедление.

Впрочем, давайте обратимся к фактам. Для тестирования технологии ASRock XFast USB на плате ASRock Z87E-ITX мы использовали стенд следующей конфигурации:

  • процессор: Intel Core i7-4770K;
  • память: 8 ГБ DDR3-1600;
  • системный накопитель: Intel SSD 520 (240 ГБ);
  • операционная система: Windows 8 (64-битная)

Для измерения скорости передачи данных по интерфейсу USB использовалась флэшка Kingmax с интерфейсом USB 2.0 и объемом 16 ГБ. С использованием специально написанного скрипта замерялась скорость записи данных с SSD-накопителя на флэшку и скорость записи данных с флэшки на SSD-накопитель. В качестве данных использовались различные типы файлов (дистрибутивы программ, ISO-образы, фотографии, документы и т. д.), причем общий размер передаваемых данных составлял 2,6 ГБ. Один раз тест запускался в режиме ASRock XFast USB Turbo, а второй раз — в режиме ASRock XFast USB Normal (когда не применяется ускорение передачи данных).

Результаты теста следующие:

Режим копирования ASRock XFast USB Normal ASRock XFast USB Turbo
Копирование с SSD на флэшку, МБ/с 24,0 28,0
Копирование с флэшки на SSD, МБ/с 6,3 7,1

Как видим, в данном случае прирост по скорости передачи данных есть, однако он довольно скромный.

Выводы

Компактные размеры платы ASRock Z87E-ITX никак не отразились на ее функциональных возможностях. Более того, ограниченные размеры платы не позволили наделить ее избыточностью, присущей топовым решениям, в виде дополнительных (и далеко не всегда востребованных) контроллеров и слотов. ASRock Z87E-ITX обладает как раз теми функциональными возможностями, которые нужны большинству пользователей. На ее основе можно собирать очень компактные, но в то же время производительные ПК различного назначения. Правда, утилита настройки BIOS этой платы имеет незначительные недостатки, но, тем не менее, на ASRock Z87E-ITX можно очень даже неплохо разгонять процессоры K-серии и настраивать скоростной режим работы вентиляторов.

И самое главное, стоит эта плата менее 6 тыс. руб, что можно считать вполне адекватной ценой, особенно если учесть, что в комплекте поставляется модуль беспроводной связи c поддержкой стандарта 802.11ac.
