Восьмая серия чипсетов Intel для платформы LGA1150

Основные тенденции и краткое описание шести полупроводниковых вариаций на одну тему


Мы уже успели познакомиться с некоторыми материнскими платами для новой платформы Intel LGA1150, да и с новыми процессорами тоже. Однако пока не рассматривали подробно чипсеты. Что не совсем правильно — «жить» с ними придется долго: как минимум, два поколения процессоров. Тем более, что в новой серии Intel подошла к вопросу переработки платформы достаточно радикальным образом — если седьмая серия была лишь небольшой доработкой шестой и существовала параллельно с ней (бюджетный H61 так и вовсе преемника не получил) в рамках одной платформы LGA1155, а шестая большую часть своих особенностей унаследовала еще от пятой, то восьмая проектировалась почти с нуля. Не в том смысле, что она не имеет совсем ничего общего с предыдущими продуктами — на деле-то это все тот же южный мост, по основной функциональности сравнимый с «периферийным» хабом совсем старых чипсетов и взаимодействующий с северным (который уже в процессоре) посредством шин DMI 2.0 (та же, что и в 1155/2011) и FDI (интерфейс дебютировал еще в пятой серии чипсетов и служит для подключения дисплеев). Но вот логика работы изменилась. Да и периферийные интерфейсы — тоже. Так что настало время поговорить обо всем этом более подробно.

Четвертинка FDI...

Начнем как раз с Flexible Display Interface, который, как мы уже сказали, появился еще в рамках LGA1156. Но не сразу — в чипсете P55 этого интерфейса не было: дебютировал он в Н55 и Н57, выпущенных одновременно с процессорами со встроенным видеоядром, благо другим и не нужен. Что в рамках этой, что в рамках последующей платформы он являлся единственным способом, позволяющим воспользоваться интегрированным GPU. Более того — был у Intel и чипсет P67 с заблокированным FDI, что не позволяло разводить на платах на нем видеовыходы. Впрочем, от такого подхода компания позднее отказалась. Вот с чем сложности остались, так это с подключением большого количества дисплеев с высоким разрешением. Точнее, пока речь шла о двух цифровых источниках изображения и разрешениях не выше, чем Full HD, все было хорошо. Как только начались попытки выбраться за эти рамки — сразу же начались проблемы. В частности, то, что найти плату с поддержкой 4К на HDMI невозможно, прямо намекает, что это не производители последних намудрили ;) Да, Intel продвигает DisplayPort, не требующий лицензионных отчислений за использование, однако в бытовой-то электронике его днем с огнем не сыщешь. Да и появление третьего видеовыхода в Ivy Bridge на деле оказалось теоретическим преимуществом GPU новой линейки: быстро выяснилось, что задействовать его можно лишь на платах хотя бы с парой DP. Что фактически выполнялось лишь в случае дорогих моделей с поддержкой Thunderbolt.

Что изменилось в восьмом поколении? FDI скукожился с восьми до двух линий, как и сказано в заголовке. Объясняется это просто — по примеру APU AMD все цифровые выходы (до трех штук) перенесены непосредственно в процессор, а чипсет теперь отвечает разве что за аналоговый VGA. Таким образом, при отказе от последнего разводка платы сильно упрощается уже на этапе связки  «процессор-чипсет». Немного усложняется, конечно, работа вокруг сокета, однако не сильно, если не требовать от платы рекордов. К примеру, в ASUS Gryphon Z87 производитель ограничился двумя видеовыходами, чего уже многим будет достаточно, поскольку один из них «стандартный» DVI, зато второй — HDMI 1.4 с максимальным разрешением 4096 х 2160 @24 Гц или 2560 x 1600 @60 Гц. А можно и на рекорд пойти — как в Gigabyte G1.Sniper 5, где таких выходов два плюс к ним еще и DisplayPort 1.2 (до 3840х2160 @60 Гц) добавился. Причем всю тройку можно использовать одновременно. А можно и не одновременно — например, подключить пару мониторов с высоким разрешением именно к HDMI. Понятно, что подходящие модели поголовно снабжены DP, причем как раз в них- HDMI может уже и не встречаться, однако... см. выше насчет предыдущих поколений: большинство материнских плат два монитора с высоким разрешением вообще бы «не потянули». Подключить их к компьютеру можно было только использовании дискретной видеокарты, что не всегда удобно, а иногда и невозможно. Системы же на Haswell к помощи дискретной графики вынуждены прибегать лишь в случаях выхода за потребности массовых пользователей: если нужна максимальная производительность графической подсистемы (в игровом компьютере), либо когда мониторов нужно строго больше трех.

В общем, пуристы, ратующие за то, что процессоры должны быть процессорами, а все остальное от лукавого, возможно, в очередной раз будут негодовать на тему того, что все большее количество функций северного моста переносится под крышку ЦП — пусть их. С практической точки зрения важнее то, что ранее интегрированное видео имело, скажем так, не всегда достаточные периферийные возможности. Новое же во многом задел на будущее — понятно, что подключать сейчас три 4К-телевизора (или, хотя бы, монитора с высоким разрешением) к компьютеру никто не будет, а если и будет, то вряд ли станет использовать интегрированный GPU. Однако это, по крайней мере, стало возможным. И в будущем в плане поддержки видео ситуация не ухудшится, а пригодиться это уже сможет. Кроме того, такой подход компании, фактически, подталкивает производителей к полному отказу от аналогового интерфейса. Который «зажился» на рынке в немалой степени как раз из-за ранней политики Intel в отношении видеовыходов: еще в четвертой серии чипсетов проще было как раз ограничиться «аналогом», а вот «цифра» требовала дополнительных телодвижений. Теперь же наоборот, что, очевидно, повлияет и на системные платы, и на мониторы: их производители уже не смогут кивать на то, что VGA — самый распространенный.

Кстати, одна из причин — почему мы начали именно с FDI: уже это изменение делает новые процессоры полностью несовместимыми со старыми платформами, где видеовыходы подключались именно к чипсету. О чем всегда стоит вспоминать тем, кто решит пожаловаться на смену сокета. Понятно, что только ради одного этого в Intel вряд ли пошли бы на пусть и назревшую, но радикальную переработку платформы, однако вместе с изменением подхода к питанию (интегрированный VRM и единые цепи как для процессорных, так и для графического ядер в отличие от раздельных схем предыдущих поколений) потенциальных бенефиций набралось достаточно. Собственно, все они и приводят к тому, что, несмотря на использование все той же DMI 2.0, платформы стали принципиально несовместимы друг с другом. А вот возможность использования PCH восьмой серии в обновленной версии платформы LGA2011 (если это будет сочтено нужным) сохранилась: там одного интерфейса достаточно, а FDI не используется.

...и PCI бай-бай

Шина PCI появилась более 20 лет назад и все эти годы служила верой и правдой пользователям компьютеров сначала в качестве высокоскоростного внутреннего интерфейса, а затем — просто интерфейса. Исторический аспект мы уже рассматривали подробно, сейчас же просто скажем, что за прошедшее с момента опубликования указанного материала PCI устарела окончательно и бесповоротно, но все еще нередко используется. Другой вопрос, что ее наличие в чипсетах стало уже анахронизмом — разводка параллельных шин неудобна, поскольку резко возрастает число контактов относительно небольшого уже чипа. Т.е. производителям системных плат проще использовать дополнительные мосты даже в платах, на поддерживающих PCI чипсетах.

Почему мосты PCIe-PCI вообще появились на рынке? Связано это с тем, что Intel постепенно начала убирать поддержку второй шины из своих продуктов уже в рамках шестой серии. Точнее сам контроллер PCI физически в чипах был, однако наружу его контакты выводились лишь в половине корпусированных микросхем. Основной линией раздела стало позиционирование последних — в бизнес-серии (B65, Q65 и Q67, а также их наследниках седьмой серии) и экстремальном Х79 «врожденная» поддержка PCI была, а вот в ориентированных на массовый настольный сегмент и предназначенных для мобильных компьютеров решениях ее заблокировали. Как нам кажется, такое половинчатое решение было принято потому, что сама компания не могла определиться — «добивать» PCI или еще рано. Оказалось, что в самый раз :) Недовольные, конечно, все равно были, но в большей степени теоретически недовольные. На практике же многие вообще обходились без слотов PCI, а некоторые вполне удовлетворялись мостами. В общем, делать срочный рефреш линейки чипсетов, возвращая на место PCI, компании не пришлось. Поэтому в восьмой серии чипсетов поддержки данной шины нет ни де-юре, ни де-факто. Таким образом, начатый еще в 2004 году процесс перехода от PCI/AGP к PCIe пришел к логическому завершению; закончился, проще говоря. Это отмечено даже в названиях микросхем: впервые начиная с пресловутого i915P и его родственников, там нет слова «Express» — просто «Chipset». Что логично — подчеркивать поддержку интерфейса PCIe в условиях, когда есть только она, уже не имеет смысла. И очень символично ;)

Подчеркнем на всякий случай (специально для самых пугливых), что поддержки PCI нет в чипсетах, а не на платах — последние могут предоставлять пользователю пару-тройку PCI уже ставшим привычным способом: с использованием моста PCIe-PCI. И многие производители это делают — в том числе и сама Intel. Так что если у кого-то завалялась дорогая как память о молодости платка — пока еще найти куда ее втыкать несложно. Даже при покупке компьютера на новейшей платформе.

SATA600 и USB 3.0 — того же да побольше

Шесть портов SATA появились еще в южных мостах ICH9R в составе чипсетов третей серии (ну и формально «четвертого» X48), а вот более слабый ICH9 ограничивался четырьмя. В рамках четвертого семейства эту несправедливость устранили — ICH10 по-прежнему не поддерживал RAID, но ему тоже дали шесть SATA. В пятую серию эта схема перекочевала без изменений, шестая же принесла и в чипсеты Intel поддержку более быстрого SATA600. Но ограниченную — старшие модели получили два скоростных порта, младший «деловой» B65 ограничился одним, а бюджетный H61 обделили по всем фронтам: всего четыре порта SATA300 и больше ничего. В седьмой серии ничего не менялось. В общем-то решение с ограниченным количеством портов было логичным: поскольку какой-то (и то — не всегда большой) выигрыш от SATA600 могут получить только твердотельные накопители, но не винчестеры, в бюджетных системах он вообще до сих пор не нужен. Да и в небюджетных одного-двух портов достаточно, тем более, что большее количество высокоскоростных устройств одновременно полноценно работать не смогут, ибо ограниченную пропускную способность имеет DMI 2.0, однако...

Однако AMD поддержку SATA600 мало того, что реализовала почти на год раньше, так еще и в количестве всех шести портов. Разумеется, об их одновременной работе на полной скорости речь тоже не шла никогда — пропускная способность что Alink Express III (шина, соединяющая северный и южный мост чипсетов AMD серий 800 и 900), что UMI (обеспечивает связь FCH и APU на платформах FM1/FM2), что DMI 2.0 абсолютно одинаковая, поскольку вся тройка представляет собой немного переработанный электрически PCIe 2.0 x4. Но такое решение было более удобным — хотя бы потому, что при сборке системы не нужно думать: куда какой накопитель подключать. Да еще и рекламировать проще — шесть портов звучит куда как лучше, нежели два. А недавно в A85X их вообще восемь стало.

В общем, в Intel решили с таким положением дел не мириться, и количество портов увеличить. Правда подошли к вопросу все равно по-своему: SATA-контроллеров осталось два, как и в предыдущих семействах. Зато тот, который отвечает за SATA600, теперь способен обеспечивать подключение до шести устройств из шести возможных. Меньше, чем у AMD по-прежнему, но тоже удобно. А суммарная скорость, как и было сказано выше, остается одинаковой, так что количество в качество может перейти не раньше, чем изменится межхабовый интерфейс. И что-то нам подсказывает, что произойдет это еще не скоро — до того момента и SATA Express наверняка «на зуб» попробовать удастся, который сделает пропускную способность собственно SATA вообще незначимой.

Что касается USB 3.0, то изначально Intel вообще с прохладцей относилась к новому интерфейсу. Позднее в компании спохватились, и в седьмой серии чипсетов появился xHCI-контроллер с поддержкой четырех портов Super Speed. А в восьмой и эта часть чипсета была кардинально переработана. Во-первых, максимальное количество портов доведено до шести — это больше, чем у AMD, так что победные пресс-релизы на эту тему уже успели разослать все производители системных плат. Многие, впрочем, на этом не успокоились, а продолжают «лепить» на свои продукты еще и дискретные контроллеры или хабы, доводя число портов до восьми или даже десяти. Практической пользы в этом мы, честно говоря, видим не больше, чем и в шести чипсетных портах, поскольку десятка устройств USB 3.0 не найдется ни у одного пользователя, причем еще долго. Т.е. вот четыре порта — необходимо и достаточно: пару на заднюю панель, еще пару в виде гребенки, чтобы вывести на «морду» системного блока, а больше куда? В ноутбуках так и вовсе нередко всех портов штуки три суммарно. Такие дела.

Но, в общем, портов стало больше, что является лишь надводной частью айсберга. Подводная может оказаться и неприятной — USB-контроллер в новых чипсетах всего один. Чем это плохо? Intel — ничем: микросхему удалось упростить. Производителям плат — тоже ничем: разводка проще, поскольку, фактически, все равно от каких ног что тянуть. А вот пользователям... Во-первых, в более старых чипсетах был не один, а два независимых EHCI-контроллера, что теоретически могло и более высокую скорость «устаревшей» High Speed периферии обеспечить при одновременном использовании нескольких устройств. Во-вторых, эта пара контроллеров не менялась уже долгие годы, так что прекрасно «понималась» всеми более-менее актуальными операционными системами без установки дополнительных драйверов. Под Windows XP таковой, впрочем, был нужен, но и под этой ОС работали все 14 портов (или меньше в младших чипсетах, но все физически присутствующие) — пусть и только как USB 2.0. А для нового контроллера драйвер ставить нужно (в ноутбучных SoC так и вовсе USB-порты без него работать не хотят), и существует он только для Windows 7/8 (может и к Vista «прикрутить» возможно, но это уже не слишком интересно). Понятно, что поддержка Windows XP давно уже предана анафеме со стороны Microsoft, так что Intel с ней особо не заморачивается (недаром полноценную работу USB 3.0 и в седьмой серии реализовывать не стали, хотя некоторые дискретные контроллеры полноценно работают хоть под Windows 98) и не только USB это касается, однако любителям «старушки» не позавидуешь. Фанатам Linux и пользователям разных LiveCD на базе этих систем проще, хотя и тоже обновление понадобится, а вот для старой схемы не требовалось. В общем, с одной стороны — лучше, с другой — некоторые привычки придется менять.

Проще — и компактнее

Итак, как видим, новые чипсеты стали по некоторым параметрам примитивнее предшественников. Поддержка видеовыходов почти полностью «переехала» в процессор, контроллера PCI нет, вместо трех (фактически) USB-контроллеров остался один и т.п. Однако если сравнивать потребительские характеристики (то же количество портов высокоскоростных интерфейсов), то наблюдаем однозначный прогресс. А что с физическими параметрами самих микросхем? Все хорошо, поскольку активный редизайн был нужен и для перевода чипов на новые нормы производства. Дело в том, что, по мере все более активного перехода ассортимента процессоров на 22 нм, у Intel начали освобождаться рассчитанные на 32 нм производственные линии, на которые и решено было переносить чипсеты. Если учесть, что ранее «стандартным» было применение норм аж 65 нм, скачок впечатляющий.

Итак, вспоминаем топовый Z77 Express: чип размерами 27 х 27 мм с TDP до 6,7 Вт. Вроде бы, немного, так что можно было бы и не трогать. Но вот Z87 укладывается уже в 23 х 22 мм. Нагляднее сравнивать площади: 729 и 506 мм2, т.е. с одной пластины можно получить на 40% больше новых чипов, чем старых. И число контактов уменьшилось, что тоже себестоимость снижает. А максимально-возможный теплопакет уменьшился еще более значительным образом — до 4,1 Вт. И если первое актуально только для самой Intel (при сохранении тех же цен на чипсеты и без необходимости модификации процесса их производства можно заработать намного больше) и немного для прочих производителей, то второе способно оказаться полезным и для конечных пользователей. Не для покупателей плат на Z87, конечно, где эти 2,6 Вт никто не заметит (а производители с удовольствием и на это вычурный кулер с тепловой трубкой налепят — к гадалке не ходи). Но ведь аналогичные изменения касаются всех чипсетов, а вот в ноутбуках и прочих компактных системах уменьшение тепловыделения — не повредит как минимум. Да и уменьшение линейных размеров вкупе с упрощением разводки тоже лишними не будут: в этом сегменте за каждый миллиметр нередко борются. Сравнение мобильных HM77 Express и HM87 не менее показательно: 25 х 25 мм и 4,1 Вт против 20 х 20 мм и 2,7 Вт, т.е. размеры сократились еще сильнее, чем среди настольных модификаций, да и с экономичностью удалось хоть что-то выжать (несмотря на то, что ей и раньше уделялось большое значение). В общем, в плане увеличения потребительской привлекательности платформы в целом выбранный курс можно только приветствовать. Причем неизвестно — удалось бы без него разработать SoC с «полноценными» характеристиками. К примеру, что-нибудь типа Core i7-4500U, где «дорезали» все, что при разработке стандартных компонентных систем оставалось недорезанным, зато и чип получился площадью меньше 1000 мм2 и с полным TDP 15 Вт. В первой же реализации U-серии чипов требовалось два (причем мы, помнится, уже акцентировали внимание на том, что процессор меньше чипсета), да и нужно было им на пару более 20 Вт. Мелочь? В планшете — не мелочь. А в десктопе жизненной необходимости в таких усовершенствованиях не было — для него они оказались побочным эффектом.

Intel Z87

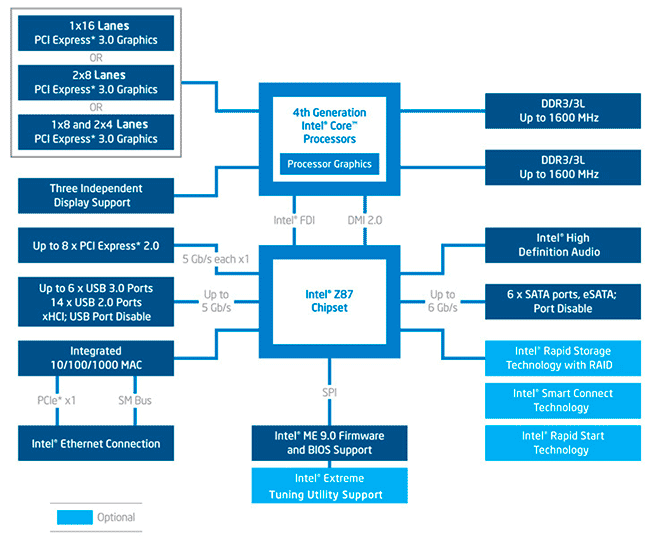

Ну а теперь познакомимся чуть более подробно с конкретными реализациями новых идей — как уже поставляемыми, так и прогнозируемыми. Начнем, традиционно, с топовой модели, приведя как типовую схему, так и список основных функциональных возможностей:

  • поддержка всех процессоров на ядре Haswell (LGA1150) при подключении к этим процессорам по шине DMI 2.0 (с пропускной способностью 4 ГБ/с);
  • интерфейс FDI для получения полностью отрисованной картинки экрана от процессора и блок вывода этой картинки на устройство отображения с аналоговым интерфейсом;
  • поддержка одновременной и/или переключаемой работы встроенного видеоядра и дискретного(-ых) GPU;
  • повышение частоты процессорных ядер, памяти и встроенного GPU;
  • до 8 портов PCIe 2.0 x1;
  • 6 портов SATA600 с поддержкой режима AHCI и функций вроде NCQ, с возможностью индивидуального отключения, с поддержкой eSATA и разветвителей портов;
  • возможность организации RAID-массива уровней 0, 1, 0+1 (10) и 5 с функцией Matrix RAID (один набор дисков может использоваться сразу в нескольких режимах RAID — например, на двух дисках можно организовать RAID 0 и RAID 1, под каждый массив будет выделена своя часть диска);
  • поддержка технологий Smart Response, Rapid Start и т.п.;
  • 14 портов USB (из них — до 6 USB 3.0) с возможностью индивидуального отключения;
  • MAC-контроллер Gigabit Ethernet и специальный интерфейс (LCI/GLCI) для подключения PHY-контроллера (i82579 для реализации Gigabit Ethernet, i82562 для реализации Fast Ethernet);
  • High Definition Audio (7.1);
  • обвязка для низкоскоростной и устаревшей периферии, прочее.

В общем-то, все очень похоже на Z77 Express за исключением некоторых моментов, большинство из которых было описано выше. «За кадром» остались только две вещи. Во-первых, как видим, возможность расщепления «процессорного» интерфейса PCIe 3.0 на три устройства никуда не делась, однако исчезли какие-либо упоминания о Thunderbolt — даже наоборот: на диаграмме четко написано «Graphics». Таким образом, мы не удивимся, столкнувшись с платами, реализующими три «длинных» слота безо всяких мостов.  Второе же изменение касается подхода к разгону. Точнее, изменений два. На платформе LGA1155 можно было поразвлекаться и с множителем четырехъядерных процессоров, не относящихся к К-серии — теперь Limited Unlocked почил в бозе. Зато вернулся разгон по шине в виде, аналогичном LGA2011: перед подачей в процессор, опорную частоту можно увеличить в 1,25 или 1,66 раза. К сожалению, наш первоначальный оптимизм по поводу данной информации пока не выдержал практических испытаний — с отличными от К-серии процессорами этот механизм не работает. Во всяком случае, для уже трех опробованных нами плат на Z87 это верно, так что можно, конечно, продолжать надеяться и верить, что это все недоработки ранних версий прошивок, но...

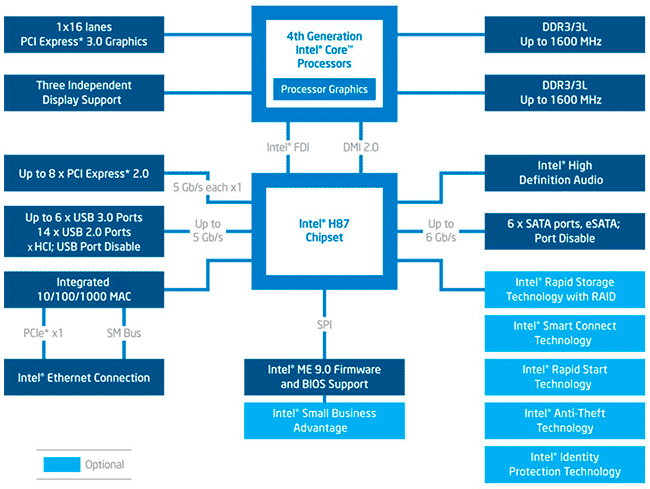

Intel H87

В отличие от шестого и седьмого семейств, никаких промежуточных чипсетов между топовым и массовыми решениями нет. Да и различий между ними стало меньше — фактически только лишь расщепление 16-и «процессорных» линий отсутствует, так что и «впихивать» аналог какого-нибудь Z75 особо некуда (тем более, этот чипсет так и остался во многом виртуальным продуктом, невостребованным производителями плат). Даже в плане отношения к разгону чипсеты близки: нет шинных модификаторов, но они и на Z87 бесполезны по большому счету, а множитель на каком-нибудь Core i7-4770K не возбраняется «покрутить» и на платах на Н87. Причем есть у последнего чипсета и некоторое преимущество перед более именитым родственником, а именно поддержка технологии Small Business Advantage, унаследованная из бизнес-линейки седьмой серии. Впрочем, считать ее однозначным преимуществом для «одиночного энтузазиста» никак не выходит (хотя бы потому, что эти самые «энтузазисты» SBA не слишком-то обсуждают), а там, где она нужна, зачастую как раз бизнес-линейки чипсетов использовались и используются. Но факт расширения ее сферы применения показательный. Глядишь, со временем еще что-нибудь унаследуем.

Intel H81

Этот чипсет пока еще не анонсирован, но с большой долей вероятности появится не позднее, чем недорогие процессоры под LGA1150. Причем после выхода в свет может стать достаточно популярным и среди покупателей дорогих, поскольку новое бюджетное решение способно закрыть эдак 80% запросов пользователей. При этом оно таки бюджетное, что позволяет надеяться на системные платы долларов за 50 в розницу. Почему так дешево? От H61 унаследована куча ограничений, способных довести до нервного припадка настоящего энтузиаста: один модуль памяти на канал (т.е. всего два полноценных слота), шесть (а не восемь) PCIe x1, четыре SATA-порта безо всяких RAID'ов и прочих буржуазных излишеств, 10 USB-портов. С другой стороны, этого количества массовым компьютерам хватает, а вот качество — повыше, чем в бюджетке под LGA1155, поскольку входит в него и два USB 3.0, и два SATA600. В общем, то, чего так не хватало H61. Хотя, повторимся, официально чипсет пока не анонсирован, так что большая часть информации о нем является слухами и утечками, однако они весьма правдоподобны.

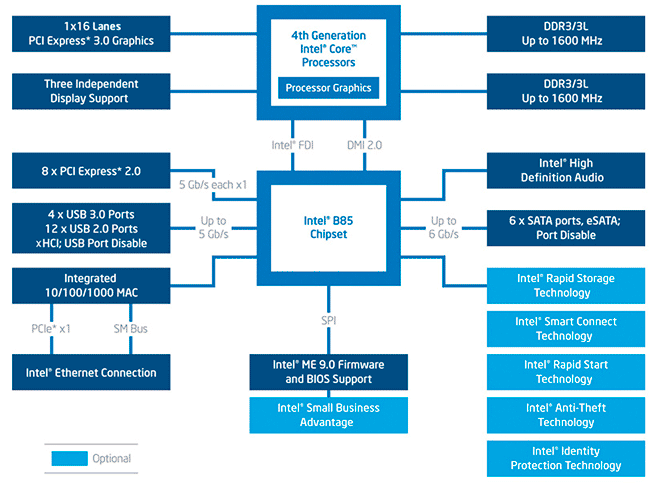

Бизнес-линейка: B85, Q85 и Q87

По этим моделям пройдемся вкратце, поскольку большинству покупателей они не интересны. Вот B75 был крайне привлекательным чипсетом под LGA1155, но в основном лишь потому, что H61 слишком изуродовали для удешевления и не стали обновлять в рамках седьмой серии. Н81 же, как видим, будет поддерживать новые интерфейсы (пусть и в ограниченном количестве из-за позиционирования), так что у В85 перед ним остались только количественные преимущества: +2 USB 3.0, +2 SATA600 и +2 PCIe x1. Правда вот пользы от увеличения количества не так и много, как от самого наличия указанных интерфейсов, а цена выше, так что можно уже и на плату на Н87 размахнуться, благо там всего еще больше, да и поддержка SBA тоже есть. Опять же — встроенная поддержка PCI была эксклюзивной особенностью «старых» бизнес-серий, нередко превращающейся в весомое преимущество, но теперь от нее ничего не осталось.

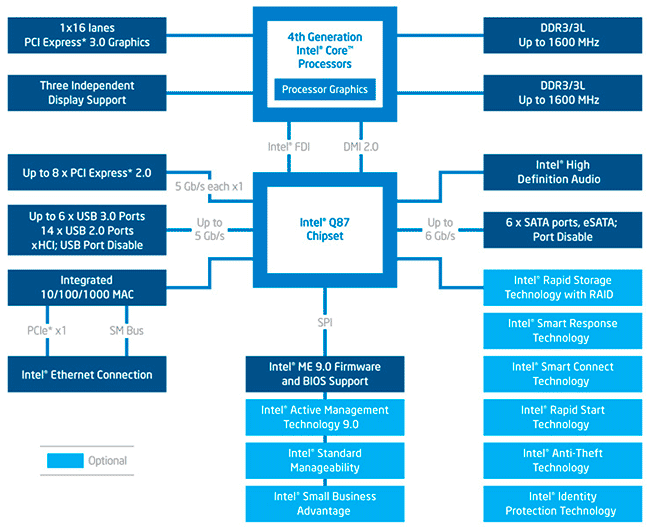

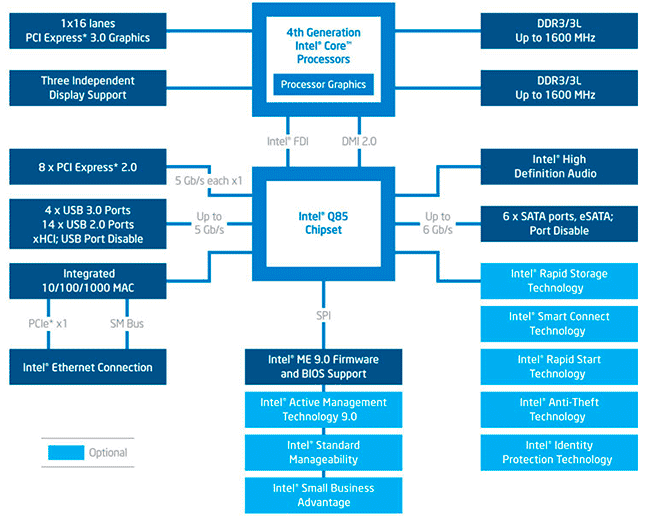

Вот Q87 — чипсет традиционно уникальный, поскольку единственный из всей линейки поддерживает VT-d и vPro. В остальном практически идентичен Н87. А Q85 — странное нечто, занимающее почти промежуточное положение между Н87 и В85: основным отличием является опциональная поддержка АМТ в Q85. Зачем он такой нужен — не спрашивайте. Есть подозрение, что Intel разрабатывает линейку Qx5 больше «на всякий случай», поскольку плат на таких моделях не слишком много, причем не только на открытом рынке. По крайней мере, не сравнить с Qx7. А в наших краях под «бизнес-решениями» чаще всего понимается вовсе даже не B-серия, а нечто на самом младшем чипсете линейки (ранее G41, позднее H61, потом, видимо, Н81 займет это место), что логично — та же SBA, в принципе, в малом офисе пригодиться могла бы, однако для ее реализации все равно требуется как минимум Core i3, а не популярный в таких офисах Celeron. В общем, для пущей красоты и в порядке повышения общей образованности мы диаграммы систем на базе этой тройки чипсетов приводим.

Но, повторимся, вероятность встречи большинства наших читателей с ними близка к нулю. За исключением, может быть, Q87, поскольку VT-d представляет собой интерес не только на корпоративном рынке, а ни один другой чипсет полной поддержкой этой технологии похвастаться не может. Во всяком случае, официально — неофициально некоторые платы на Z77 ее поддерживали, так что и с Z87 такое наверняка возможно. Правда, вот ранее иногда попытки воспользоваться такими продуктами генной инженерии не всегда заканчивались успешно, так что во избежание проблем и экономии времени проще сразу ориентироваться на Qx7 (тем более, сейчас, когда процессоры с поддержкой VT-d все равно никак не разгонишь, а поддающаяся тюнингу К-серия виртуализацию ввода/вывода как не поддерживала, так и не поддерживает).

Итого

  Z87 H87 H81 B85 Q85 Q87
Шины
Конфигурации PCIe 3.0 (CPU) x16 / x8 + x8 /
x8 + x4 + x4
x16 x16 x16 x16 x16
Количество PCIe 2.0 8 8 6 8 8 8
PCI Нет Нет Нет Нет Нет Нет
Разгон
CPU Множитель / шина Множитель Нет Нет Нет Нет
Памяти Да Нет Нет Нет Нет Нет
GPU Да Да Да Да Да Да
SATA
Кол-во портов 6 6 4 6 6 6
Из них SATA600 6 6 2 4 4 6
AHCI Да Да Да Да Да Да
RAID Да Да Нет Нет Нет Да
Smart Response Да Да Нет Нет Нет Да
Прочее
Кол-во USB-портов 14 14 10 12 14 14
Из них USB 3.0 6 6 2 4 6 6
TXT/vPro Нет Нет Нет Нет Нет Да
Intel Standard Manageability Нет Нет Нет Нет Да Да

Если рассматривать процессоры под LGA1150 именно как изолированный товар, то каких-либо существенных преимуществ перед предшественниками с точки зрения потребительских характеристик они не имеют, о чем мы уже писали. Как видим, и чипсетов это касается в той же степени: кое-что стало лучше, кое-чего просто стало больше, однако реализация некоторых вещей ранее была более интересной. С другой стороны, отдельного рынка процессоров и чипсетов в том виде, в каком он существовал лет 15-20 назад, давно уже фактически нет: производители активно и напористо продают «платформы» в виде законченных (ноутбуки и прочий портатив) и полузаконченных решений (настольные компьютеры). Соответственно, при разработке что процессоров, что чипсетов можно о какой-то глобальной совместимости не думать, просто «подгоняя» одно к другому и перенося все большую часть функциональности непосредственно в процессор (все равно их приходится выпускать по тонким нормам, так что это экономически оправдано, да и отказ от «длинных» линий высокоскоростных шин тоже создание готового изделия упрощает). В результате имеем то, что имеем: для связи процессора и чипсета продолжают использоваться FDI и DMI 2.0, однако ни новые процессоры со старыми платами никак не сочетаются, ни наоборот. Теоретически «прикрутить» тот же Z87, отказавшись от видеовыходов, к LGA1155 можно, но это все равно будет новая плата. Ну а обратная процедура вообще смысла не имеет.

В общем, если кто собрался приобрести Core четвертого поколения — ему однозначно придется покупать плату на базе одного из чипсетов восьмой серии. Вся свобода выбора ограничивается лишь конкретной моделью. Какой именно? Нам представляется, что из всей шестерки чипсетов интересными является лишь половина моделей: Z87 (топовое решение для развлечений), Q87 (не менее топовый чипсет для рабочих нужд) и ожидаемый в будущем Н81 (дешево, но многим хватит). Промежуточные же модели, как показывает практика, пользуются куда более ограниченным спросом со стороны индивидуальных покупателей, просто потому, что вклад стоимости чипсета в цену системной платы заметен лишь в бюджетном сегменте (но там как раз и экономят каждый доллар), однако быстро исчезает в моделях, с розничной ценой в районе сотни. Так что, возможно, более правильным подходом со стороны Intel было бы вообще перестать изображать иллюзию выбора, а выпускать всего пару моделей: дорогую (где есть все) и дешевую (где есть только абсолютный минимум). С другой стороны, всего на двух чипсетах не получится разработать сотню системных плат в линейке (что просто обожают производители, ориентирующиеся на розничный рынок комплектующих), так что нам работы по описанию всех этих извивов инженерно-маркетинговой мысли убавится, а пользователям разнообразных околокомпьютерных форумов станет нечего обсуждать, поэтому пусть уж все остается пока так, как было.
