«Интегрированные» чипсеты Intel H55 и H57

для бюджетных процессоров Nehalem

Итак, в самом начале января 2010-го компания Intel практически завершила славную эпоху процессоров, основанных на микроархитектуре Core. Теперь, по иронии судьбы, на Core будут (еще какое-то время) выпускаться только ультрабюджетные модели под торговой маркой Celeron для Socket 775, которые станут предметом одной из наших ближайших статей. Ну а сегодня — о Socket 1156, заполучившем львиную долю настольных процессоров Intel — Core и Pentium. Как вы уже знаете из представления процессоров на ядре Clarkdale, обновленная платформа подразумевает включение новых чипсетов — H55 и H57 — в число возможных вариантов применения. Однако нельзя сказать, что использование новых чипсетов — условие непременное или позволяющее раскрыть потенциал новых процессоров полностью: где-то потенциал раскроется полнее, а где-то и прикроется вовсе :). Что ж, давайте познакомимся с первыми «интегрированными» чипсетами под Nehalem (точнее, Clarkdale).

Intel H55 и H57 Express

Ну, почему чипсеты названы «интегрированными» (в кавычках), вам, очевидно, уже хорошо известно: обычно так называют решения со встроенным видео, но теперь графический процессор покинул чипсет и переместился в процессор центральный тем же путем, что и контроллер памяти (в Bloomfield) и контроллер PCI Express для графики (в Lynnfield) ранее. В соответствии с этим слегка изменилась номенклатура продукции Intel: на смену прежней литере G пришла H. Кстати, как раз к номенклатуре новинок у нас есть претензия. Дело в том, что H55 и H57 действительно очень близки по функциональности, и H57 из этой пары, безусловно, старший. Однако если сравнить возможности новинок с одиноким доселе чипсетом под процессоры сокета Socket 1156 — P55, выяснится, что максимально похож на него именно H57, имея всего два отличия, как раз и обусловленных реализацией видеосистемы. H55 же — младший ICH PCH в семействе, с урезанной функциональностью. Понятно, что наше мнение компании Intel не указ, да и ранжированы чипсеты в соответствии с позиционированием, за которое и взимаются деньги (условная отпускная цена P55 и H55 составляет 40 долларов против 43 за H57). Однако, говоря по-простому, нынешний H55 следовало бы назвать H53, а под его именем должен бы быть выпущен нынешний H57. Но довольно слов, давайте взглянем на спецификации. Блок-схема функциональности чипсета H57

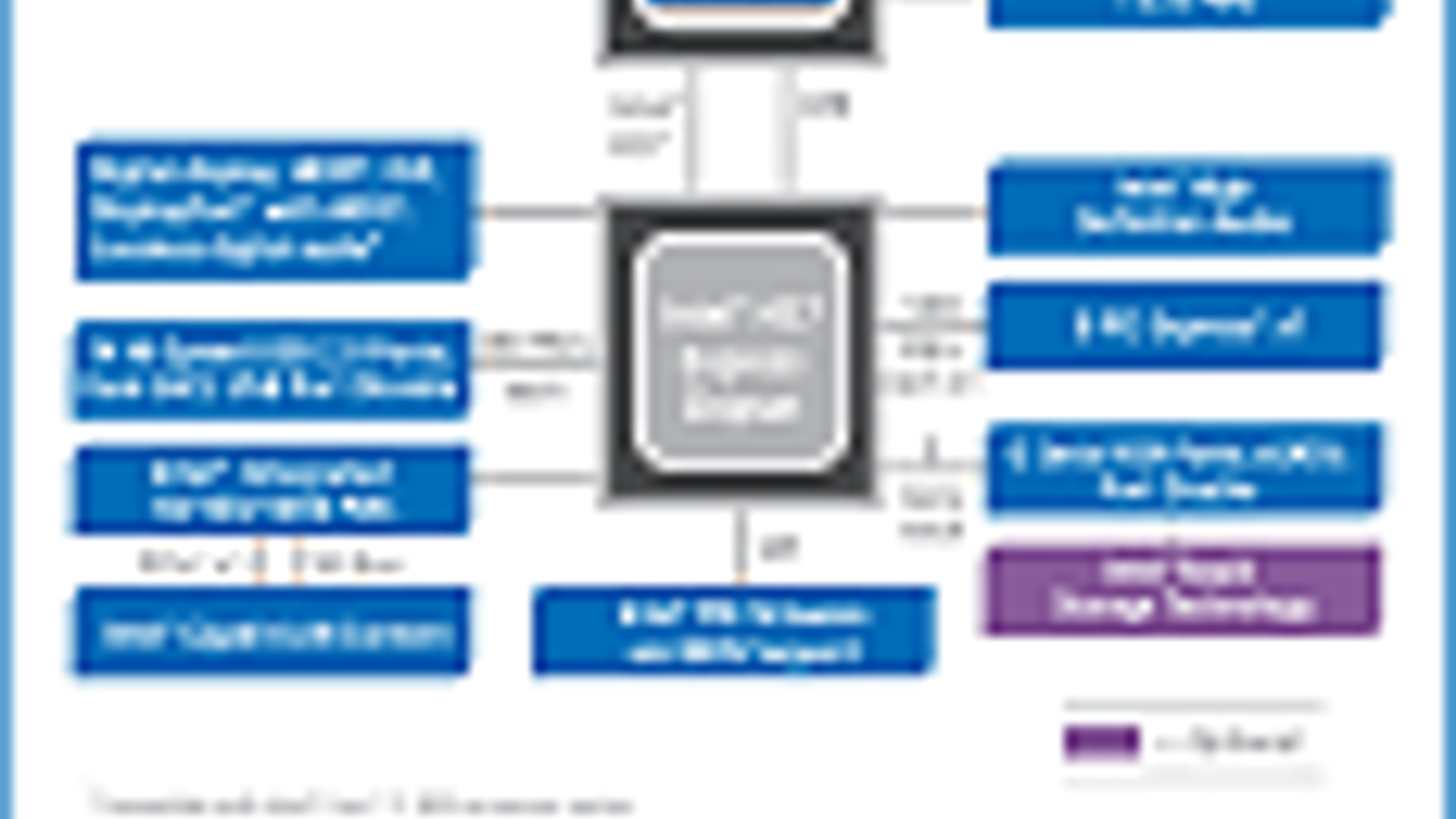

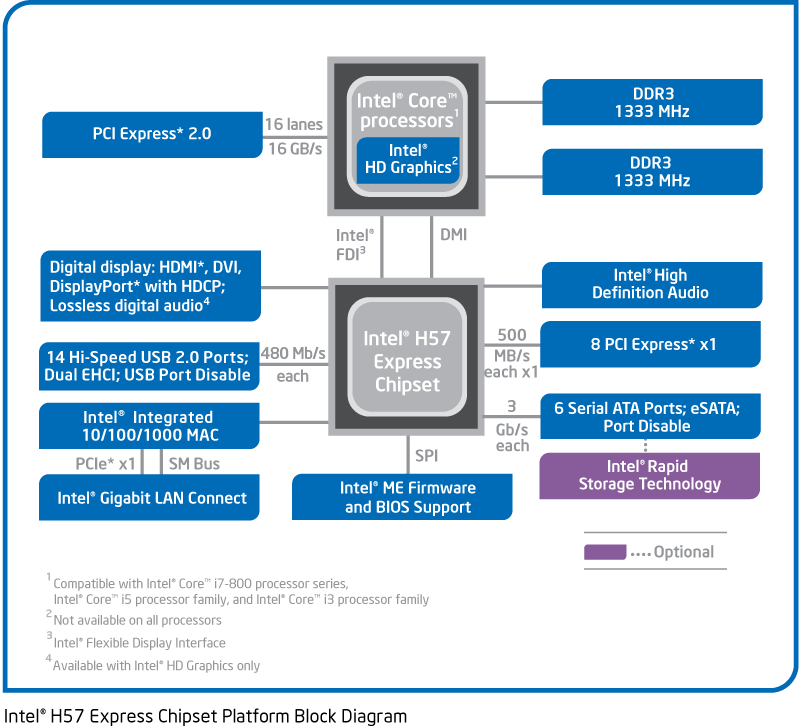

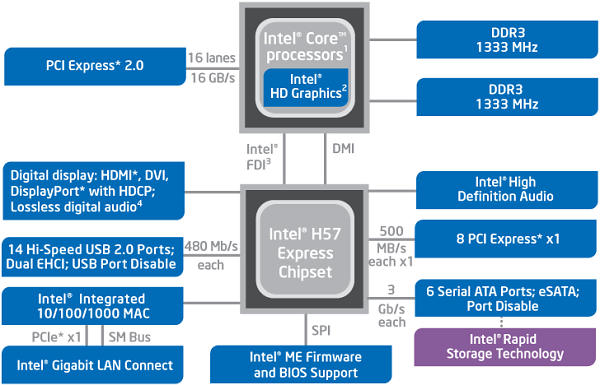

Ключевые характеристики H57 выглядят следующим образом:

  • поддержка всех процессоров с сокетом Socket 1156 (включая соответствующие семейства Core i7, Core i5, Core i3 и Pentium), основанных на микроархитектуре Nehalem, при подключении к этим процессорам по шине DMI (с пропускной способностью ~2 ГБ/с);
  • интерфейс FDI для получения полностью отрисованной картинки экрана от процессора и блок вывода этой картинки на устройство(-а) отображения;
  • до 8 портов PCIEx1 (PCI-E 2.0, но со скоростью передачи данных PCI-E 1.1);
  • до 4 слотов PCI;
  • 6 портов Serial ATA II на 6 устройств SATA300 (SATA-II, второе поколение стандарта), с поддержкой режима AHCI и функций вроде NCQ, с возможностью индивидуального отключения, с поддержкой eSATA и разветвителей портов;
  • возможность организации RAID-массива уровней 0, 1, 0+1 (10) и 5 с функцией Matrix RAID (один набор дисков может использоваться сразу в нескольких режимах RAID — например, на двух дисках можно организовать RAID 0 и RAID 1, под каждый массив будет выделена своя часть диска);
  • 14 устройств USB 2.0 (на двух хост-контроллерах EHCI) с возможностью индивидуального отключения;
  • MAC-контроллер Gigabit Ethernet и специальный интерфейс (LCI/GLCI) для подключения PHY-контроллера (i82567 для реализации Gigabit Ethernet, i82562 для реализации Fast Ethernet);
  • High Definition Audio (7.1);
  • обвязка для низкоскоростной и устаревшей периферии, прочее.

Как мы и обещали в обзоре P55, отличия новичка оказались минимальны. Сохранилась архитектура (одна микросхема, без разделения на северный и южный мосты — де-факто это как раз южный мост), осталась без изменений вся традиционная «периферийная» функциональность. Первое отличие состоит в реализации у H57 специализированного интерфейса FDI, по которому процессор пересылает сформированную картинку экрана (будь то десктоп Windows с окнами приложений, полноэкранная демонстрация фильма или 3D-игры), а задача чипсета — предварительно сконфигурировав устройства отображения, обеспечить своевременный вывод этой картинки на [нужный] экран (Intel HD Graphics поддерживает до двух мониторов). Конечно, мы подробнее поговорим о возможностях и особенностях нового поколения интегрированной графики Intel в отдельной статье, здесь же нам больше добавить нечего, так как компания, к сожалению, не сообщает никакой дополнительной информации об организации FDI. Впрочем, в само́м факте дополнительных интерфейсов между процессором и чипсетом (ранее — между мостами чипсета) ничего нового нет, а когда мы говорим о шине DMI как о единственном соответствующем канале связи, то имеем в виду лишь основной канал для передачи данных широкого профиля, не более, а некие узкоспециализированные интерфейсы существовали всегда.

Второе отличие на блок-схеме чипсета заметить невозможно — впрочем, его невозможно заметить и в объективной реальности, поскольку оно существует лишь в реальности маркетинга. Здесь Intel применяет тот же подход, который сегментировал чипсеты прежней архитектуры: топовый чипсет (на сегодня это X58) реализует два полноскоростных интерфейса для внешней графики, решение среднего уровня (P55) — один, но разбиваемый на два с половинной скоростью, а младшие и интегрированные продукты линейки (это как раз герои сегодняшнего обзора) — один полноскоростной, без возможности задействовать пару видеокарт. Вполне очевидно, что собственно чипсет нынешней архитектуры никак не может повлиять на поддержку или отсутствие поддержки двух графических интерфейсов (да, впрочем, и P45 с P43 явно представляли собой один и тот же кристалл). Просто при стартовом конфигурировании системы материнская плата на H57 или H55 «не обнаруживает» вариантов организовать работу пары портов PCI Express 2.0, а плате на P55 в аналогичной ситуации это удается сделать. Реальная же, «железная» подоплека ситуации простому пользователю в общем без разницы. Итак, SLI и CrossFire доступны в системах на базе P55, но не в системах на базе H55/H57. (Не будем, впрочем, исключать из рассмотрения вариант, когда CrossFire организуют, устанавливая вторую видеокарту в слот x4 (PCI-E 1.1) от чипсета — с соответствующим провалом скорости работы.)

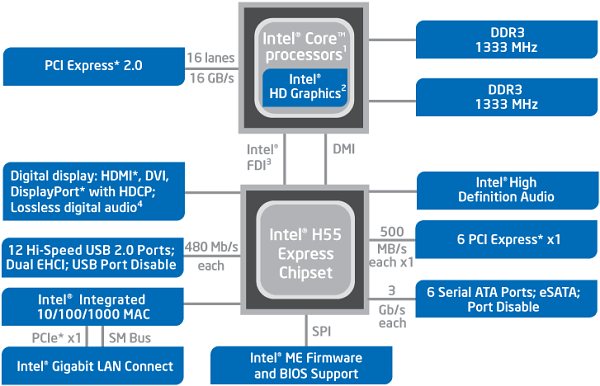

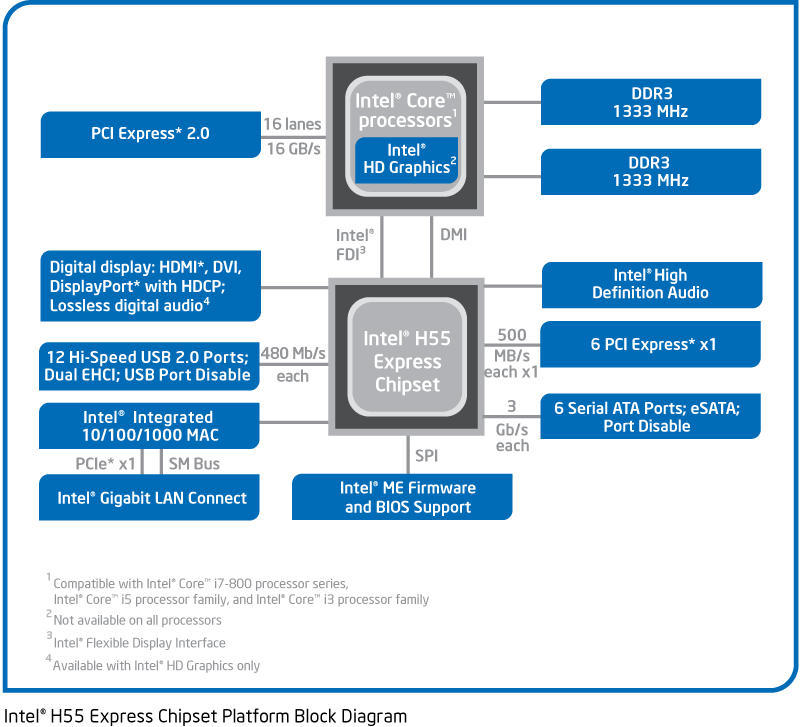

Теперь оценим возможности H55: Блок-схема функциональности чипсета H55

  • поддержка всех процессоров с сокетом Socket 1156 (включая соответствующие семейства Core i7, Core i5, Core i3 и Pentium), основанных на микроархитектуре Nehalem, при подключении к этим процессорам по шине DMI (с пропускной способностью ~2 ГБ/с);
  • интерфейс FDI для получения полностью отрисованной картинки экрана от процессора и блок вывода этой картинки на устройство(-а) отображения;
  • до 6 портов PCIEx1 (PCI-E 2.0, но со скоростью передачи данных PCI-E 1.1);
  • до 4 слотов PCI;
  • 6 портов Serial ATA II на 6 устройств SATA300 (SATA-II, второе поколение стандарта), с поддержкой режима AHCI и функций вроде NCQ, с возможностью индивидуального отключения, с поддержкой eSATA и разветвителей портов;
  • 12 устройств USB 2.0 (на двух хост-контроллерах EHCI) с возможностью индивидуального отключения;
  • MAC-контроллер Gigabit Ethernet и специальный интерфейс (LCI/GLCI) для подключения PHY-контроллера (i82567 для реализации Gigabit Ethernet, i82562 для реализации Fast Ethernet);
  • High Definition Audio (7.1);
  • обвязка для низкоскоростной и устаревшей периферии, прочее.

Здесь уже есть изменения и в поддержке традиционной периферии — правда, не слишком существенные (определить на глазок, сколько портов USB поддерживает чипсет, практически невозможно). Хорошо заметно, что регресс в данном случае «откатывает» ситуацию во времена южных мостов ICH10/R: H55 лишен именно тех изменений, которые позволили нам в свое время (в шутку) предложить для P55 наименование ICH11R. H55 же — это в чистом виде ICH10, причем без литеры R: функциональности RAID-контроллера младший чипсет линейки Intel 5x тоже не получил. Разумеется, к списку характеристик ICH10 в данном случае добавился интерфейс FDI, и столь же очевидно, что поддержки SLI/CrossFire, да и вообще двух [нормальных] графических интерфейсов, у H55 нет — впрочем, мы ведь и не ждем от южного моста таких возможностей?

Суммируя отличия: самое бюджетное решение в новой линейке имеет 12 портов USB вместо 14 у P55/H57, 6 портов PCI-E вместо 8 и не имеет RAID-функциональности. «Периферийный» контроллер PCI Express по-прежнему формально соответствует второй версии стандарта, однако скорость передачи данных по его линиям выставлена на уровне PCI-E 1.1 (до 250 МБ/с в каждом из двух направлений одновременно) — ICH10, однозначно.

Насколько плохо или хорошо обстоят дела с поддержкой периферии у новых чипсетов? В случае H57 это все тот же максимальный, но не уникальный на сегодня набор. В случае H55, надо полагать, многие заметят отсутствие RAID (но, конечно, не грандиозное ограничение количества портов USB до 12 штук). Собственно, покупатели, быть может, и не заметили бы (мало кому до сих пор нужно дома более одного винчестера), но как продавать материнские платы без RAID? Ну, совсем дешевые microATX-модели, конечно, выпустят и так — Intel, скажем, такое решение предлагает и в качестве референсного для новой платформы. Но более серьезные продукты без привычного атрибута… вряд ли. Значит, будут распаивать дополнительный RAID-контроллер, доводя и без того избыточное число портов SATA до 8-10. С другой стороны, возможно, у H55 будет своя вполне определенная ниша, а более требовательным (или не знающим точно, чего они хотят) покупателям предложат модели на H57. Разница в отпускной цене чипсетов (3 доллара) вряд ли существенно скажется на цене конечного продукта.

Никаких перспективных технологий новые чипсеты не реализуют, хотя платы с поддержкой USB 3.0 и Serial ATA III уже продаются. Но в случае Intel серьезных новшеств мы можем ждать только в новой платформе для Sandy Bridge, а пока производители будут обкатывать дискретные контроллеры (на платах или картах расширения).

Добавим еще буквально пару слов о тепловыделении. Больше тут не потребуется, так как причин изменяться тепловыделению того же H57 в сравнении с P55 нет никаких — формально, с учетом тех применений, которые привнесли интегрированные чипсеты, TDP повышен с 4,7 Вт у «классического» P55 до 5,2 Вт у новичков. А это означает — больше материнских плат любого ранга с умеренной и вовсе спартанской системой охлаждения; нет — вычурным композициям тепловых трубок и перегревам.

Заключение

В заключение статьи попробуем ответить на поставленный 4 месяца назад вопрос: материнскую плату на каком чипсете надо выбирать при покупке процессора с сокетом Socket 1156? Прежде всего, надо понимать, что несовместимость между разными чипсетами и процессорами этого сокета — нефатальная. Любой из этих процессоров заработает в плате на любом из этих чипсетов, вопрос лишь в том, не лишится ли его обладатель интегрированной графики, за которую уже все равно уплочено. Вроде бы все просто: хотите задействовать встроенную графику Clarkdale — берите H57. Хотите создать нормальный (не говорим — «полноценный», 2 по x16) SLI/CrossFire — берите P55. Вместе нельзя. А в наиболее вероятном промежуточном случае, когда в качестве видео планируется использовать ровно одну внешнюю видеокарту? В таком случае между P55 и H57 нет вообще никакой разницы, и даже отпускная цена тут роли не играет — покупать-то вы будете материнскую плату в магазине, а не кристалл чипсета возле проходной на фабрике Intel. Вероятно, немного дешевле вам обошлась бы модель на H55, но есть подозрение, что по-настоящему привлекательных современных плат на этом чипсете выпускать не будут. Выбор есть, и хотя нет выбора однозначно более привлекательного (за что многие готовы были бы на всякий случай переплатить больше), можно точно сказать, что все богатство процессоров под Socket 1156 имеет достойную чипсетную поддержку.




6 января 2010 Г.
