Материнская плата Gigabyte G1.Sniper 5


С выходом нового чипсета Intel Z87 Express серия игровых плат компании Gigabyte, именуемая G1-Killer, пополнилась очередной новинкой — платой Gigabyte G1.Sniper 5, рассчитанной на процессоры Intel Core четвертого поколения (процессоры с кодовым наименованием Haswell).

Напомним, что в игровую серию плат G1-Killer компании Gigabyte входят модели с такими звучными названиями, как Assassin (наемный убийца), Guerilla (партизан), Sniper (снайпер). Оформление данных плат под стать их названиям. Одним словом, это «пацанские» платы для тех, кому явно не довелось пострелять из настоящего оружия. Впрочем, оформление плат, которому в компании Gigabyte придают такое большое значение, это лишь способ привлечь внимание определенной аудитории пользователей. Но функциональные возможности платы, ее комплектация — это куда более важные составляющие, чем внешнее оформление. А потому давайте в деталях рассмотрим новую плату Gigabyte G1.Sniper 5.

Комплектация

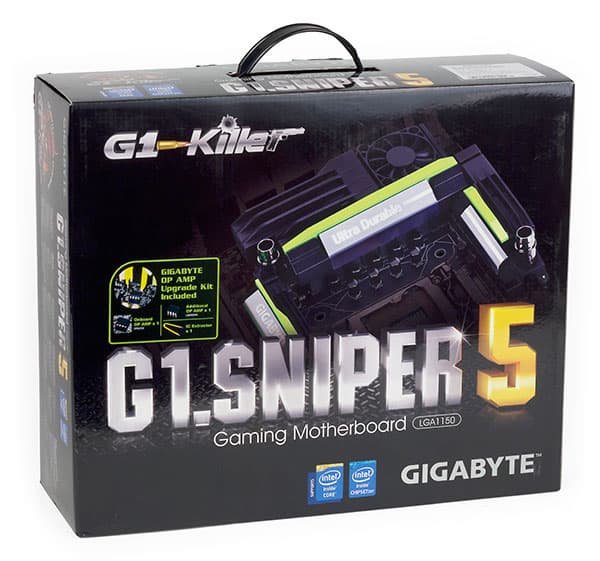

Уже одного взгляда на упаковку платы Gigabyte G1.Sniper 5 вполне достаточно, чтобы понять, что речь идет отнюдь не о бюджетной модели.

Материнская плата Gigabyte G1.Sniper 5

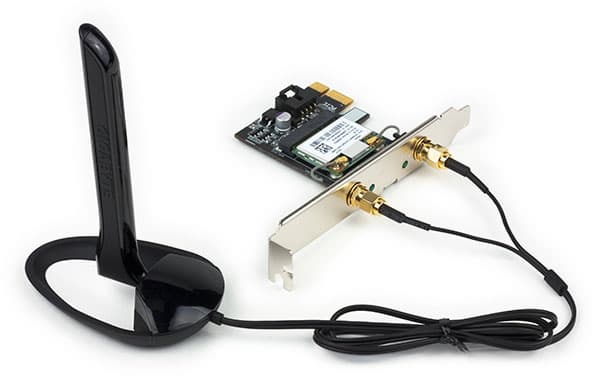

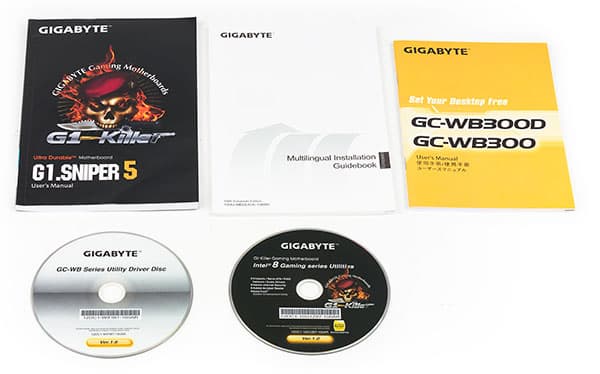

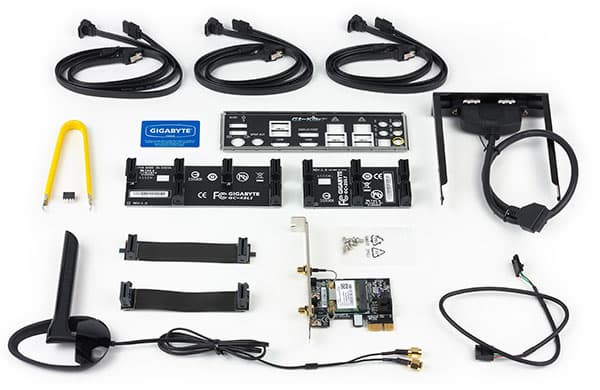

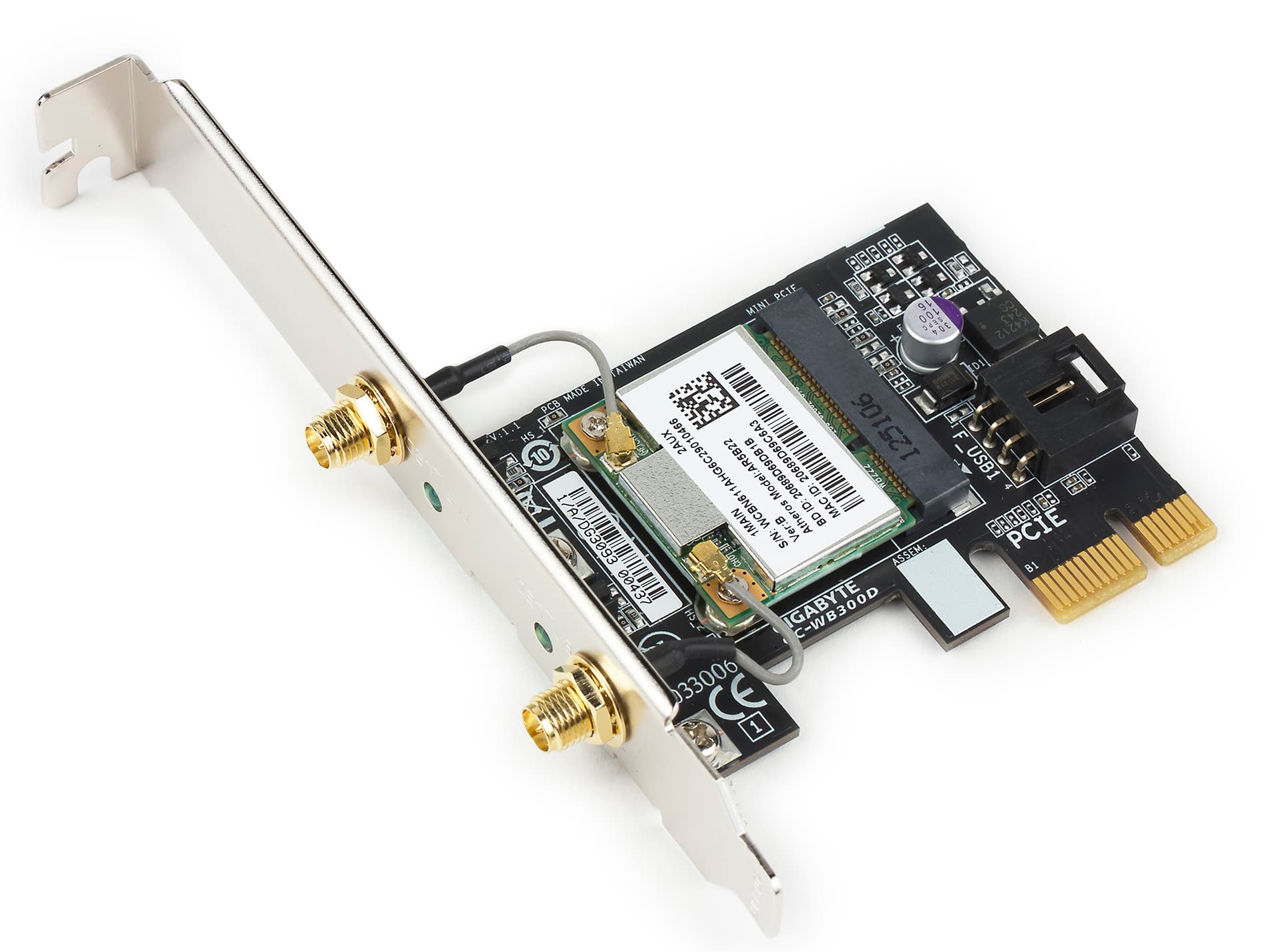

В упаковке, кроме самой платы, находятся: подробная инструкция, два DVD-диска с программным обеспечением и драйверами, шесть SATA-кабелей, заглушка для задней панели платы, коннекторы для реализации SLI- и CrossFire-режимов, а также фронтальная 3,5-дюймовая панель с двумя разъемами USB 3.0. Кроме того, в качестве бонуса прилагается модуль беспроводной связи GC-WB300D с интерфейсом PCI Express x1, а также две совмещенные антенны к этому модулю и кабель USB для подключения модуля к плате. Ну и самое интересное — это наличие в комплекте с платой двух операционных усилителей, а также специального пинцета для извлечения операционного усилителя из установочного разъема.

Материнская плата Gigabyte G1.Sniper 5

Материнская плата Gigabyte G1.Sniper 5

Конфигурация и особенности платы

Сводная таблица характеристик платы Gigabyte G1.Sniper 5 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87 Express
Память
4×DDR3 (до 32 ГБ)
Аудиоподсистема
Сетевой контроллер
  • Qualcomm Atheros Killer E2201
  • Intel I-217V
Модуль Wi-Fi
GC-WB300D (PCI Express x1)
Слоты расширения
  • 4 слота PCI Express x16
  • 3 слота PCI Express x1
SATA-разъемы
  • 6×SATA 6 Гбит/с (чипсет)
  • 4×SATA 6 Гбит/с (Marvell 88SE9230)
USB-разъемы
  • 10×USB 3.0
  • 6×USB 2.0

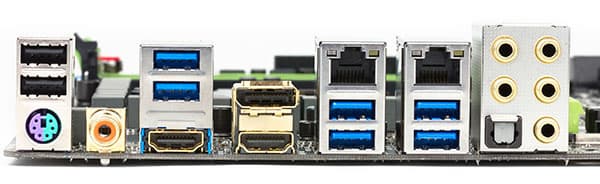

Разъемы на задней панели
  • 1×PS/2
  • 2×HDMI
  • 1×DisplayPort
  • 1×S/PDIF (коаксиальный, выход)
  • 1×S/PDIF (оптический, выход)
  • 6×USB 3.0
  • 2×USB 2.0
  • 2×RJ-45
  • 5 аудиоразъемов типа миниджек
Внутренние разъемы
  • 24-контактный разъем питания ATX
  • 8-контактный разъем питания ATX 12 В
  • разъем питания PCIe
  • 10×SATA 6 Гбит/с
  • 9 разъемов для подключения вентиляторов
  • 2 разъема для подключения портов USB 3.0
  • 2 разъема для подключения портов USB 2.0
Форм-фактор
XL-ATX (30,5×26,4 см)

Форм-фактор

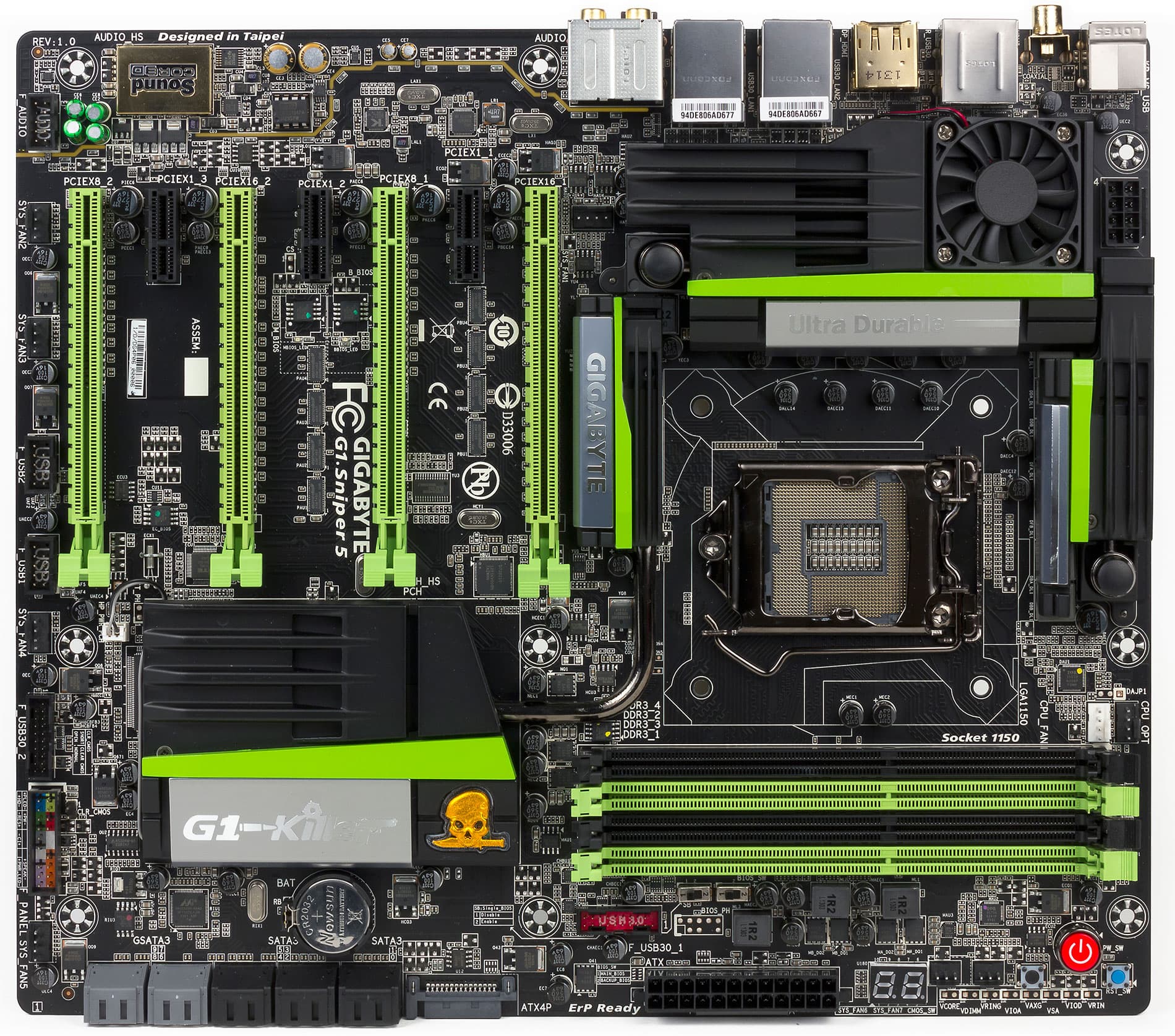

Плата Gigabyte G1.Sniper 5 выполнена в форм-факторе XL-ATX (305×264 мм). Точнее говоря, размер платы представляет собой нечто среднее между форм-факторами XL-ATX и ATX: XL-ATX соответствуют размеры 345×262 мм, а ATX — 305×244 мм. Увеличенные размеры платы Gigabyte G1.Sniper 5 накладывают определенные ограничения на корпус, в который ее можно установить, и в стандартный корпус, рассчитанный на ATX-платы, она может и не уместиться.

Материнская плата Gigabyte G1.Sniper 5

Материнская плата Gigabyte G1.Sniper 5

Чипсет и процессорный разъем

Как уже отмечалось, плата основана на новом чипсете Intel Z87 Express и поддерживает только процессоры Intel Core четвертого поколения (Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате Gigabyte G1.Sniper 5 предусмотрены четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Согласно спецификации, в штатном режиме плата поддерживает память DDR3-1600/1333. Также поддерживается память с XMP-профилями.

Слоты расширения

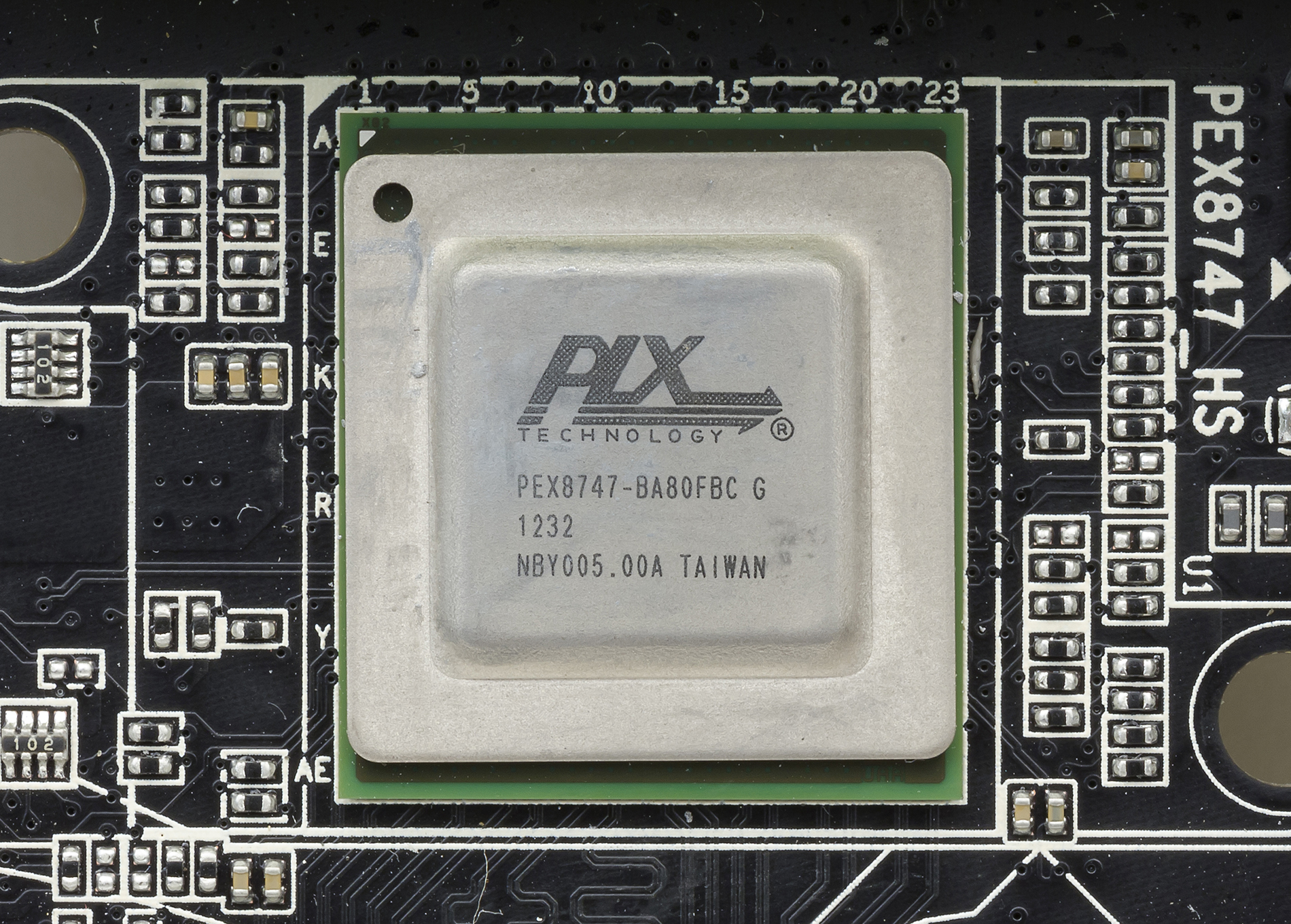

Для установки видеокарт и плат расширения на плате Gigabyte G1.Sniper 5 реализованы четыре слота с форм-фактором PCI Express x16, выполненные с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell (напомним, что процессоры Haswell имеют встроенный контроллер на 16 линий PCI Express 3.0). Если задействуются только один или два слота с форм-фактором PCI Express x16 (на плате они маркируются как PCIEХ16_1 и PCIEX16_2), то они функционируют на скорости x16. Если же задействуются все четыре слота (еще два слота маркируются как PCIEХ8_1 и PCIEX8_2), то все они функционируют на скорости x8. Понятно, что для реализации описанных режимов работы необходимо, чтобы на плате имелось как минимум 32 линии PCI Express, однако в процессоре Haswell имеется лишь 16 линий. Проблема нехватки линий PCI Express решается традиционным способом — за счет применения коммутатора ExpressLane PEX8747 на 48 линий PCI Express 3.0. Данный коммутатор группирует 16 линий PCI Express от процессора в два порта по 16 линий, то есть, фактически, удваивает их количество. Ну а далее все достаточно традиционно: один порт на 16 линий PCI Express 3.0 разделяется с использованием коммутатора между слотами PCIEХ16_1 и PCIEХ8_1, а второй порт — между слотами PCIEХ16_2 и PCIEХ8_2. Соответственно, если задействуется слот PCIEХ16_1 и не задействуется PCIEХ8_1, то слот PCIEХ16_1 функционирует на скорости x16. Если же задействуются одновременно слоты PCIEХ8_1 и PCIEХ16_1, то они функционируют на скорости x8. Ситуацию, когда задействуется слот PCIEХ8_1 и не задействуется PCIEХ16_1, мы исключаем, как нелогичную. Совершенно аналогично, если задействуется слот PCIEХ16_2 и не задействуется PCIEХ8_2, то слот PCIEХ16_2 функционирует на скорости x16, а если задействуются одновременно слоты PCIEХ8_2 и PCIEХ16_2, то они функционируют на скорости x8. Естественно, что при таком количестве слотов с форм-фактором PCI Express x16, плата Gigabyte G1.Sniper 5 поддерживает технологии NVIDIA SLI и AMD CrossFireX, причем, мостики, входящие в комплект, позволяют объединять две, три или четыре видеокарты на GPU AMD или GPU NVIDIA. Также на плате имеется разъем ATX4P (PCI Express Power Connector). Этот разъем обеспечивает дополнительное питание для слотов с форм-фактором PCI Express x16. Он подключается к блоку питания в том случае, если на плату устанавливается две видеокарты или более.

Материнская плата Gigabyte G1.Sniper 5

Кроме описанных слотов с форм-фактором PCI Express x16, на плате имеется три слота PCI Express x1. Эти слоты реализованы с использованием трех линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87 Express (всего чипсет поддерживает восемь линий PCI Express 2.0).

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 Express поддерживает возможность использования процессорной графики, на плате реализовано два порта HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц) и один порт DisplayPort 1.2 (максимальное разрешение 3840×2160@60 Гц).

SATA-разъемы

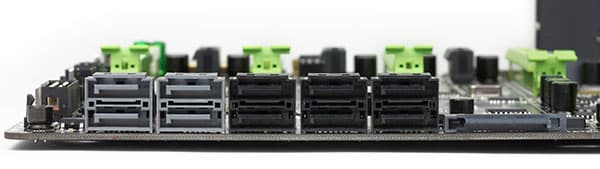

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с (они маркируются на плате как SATA3 0—5) реализованы через SATA-контроллер, интегрированный в чипсет Intel Z87 Express. Эти порты поддерживают создание RAID-массивов уровней 0, 1, 5 и 10. Еще четыре порта SATA 6 Гбит/с (они маркируются на плате как GSATA3 6—9 и отличаются по цвету от портов SATA3 0—5) реализованы с применением интегрированного на плату SATA RAID-контроллера Marvell 88SE9230. Эти порты поддерживают создание RAID-массивов только уровней 0 и 1.

Материнская плата Gigabyte G1.Sniper 5

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрены десять портов USB 3.0 и шесть портов USB 2.0. Напомним, что сам чипсет Intel Z87 Express поддерживает только до шести портов USB 3.0 и до 14 портов USB 2.0. Однако, видимо, шесть портов USB 3.0 для такой топовой платы разработчикам показалось мало, поэтому на плате используется следующий прием для реализации десяти портов USB 3.0. К двум портам USB 3.0 подключены четырехпортовые хабы USB 3.0 Renesas uPD720210. Таким образом, из двух портов USB 3.0 получается уже восемь портов. Ну а еще два порта USB 3.0 уже реализованы напрямую через чипсет. Из шести портов USB 2.0 два порта выведены на заднюю панель платы, а для подключения оставшихся четырех портов на плате предусмотрено два разъема (по два порта на каждый разъем). Из десяти USB 3.0 портов шесть выведены на заднюю панель платы, а для подключения оставшихся четырех портов на плате имеется два разъема (по два порта на разъем).

Аудиоподсистема

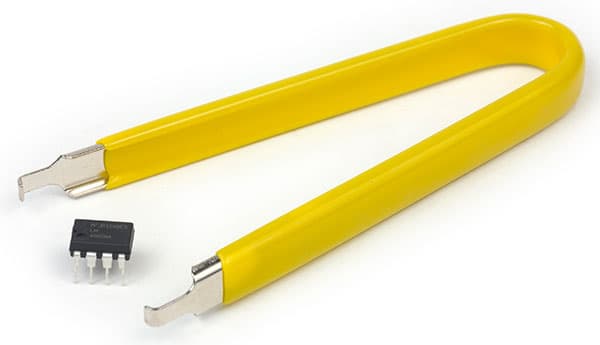

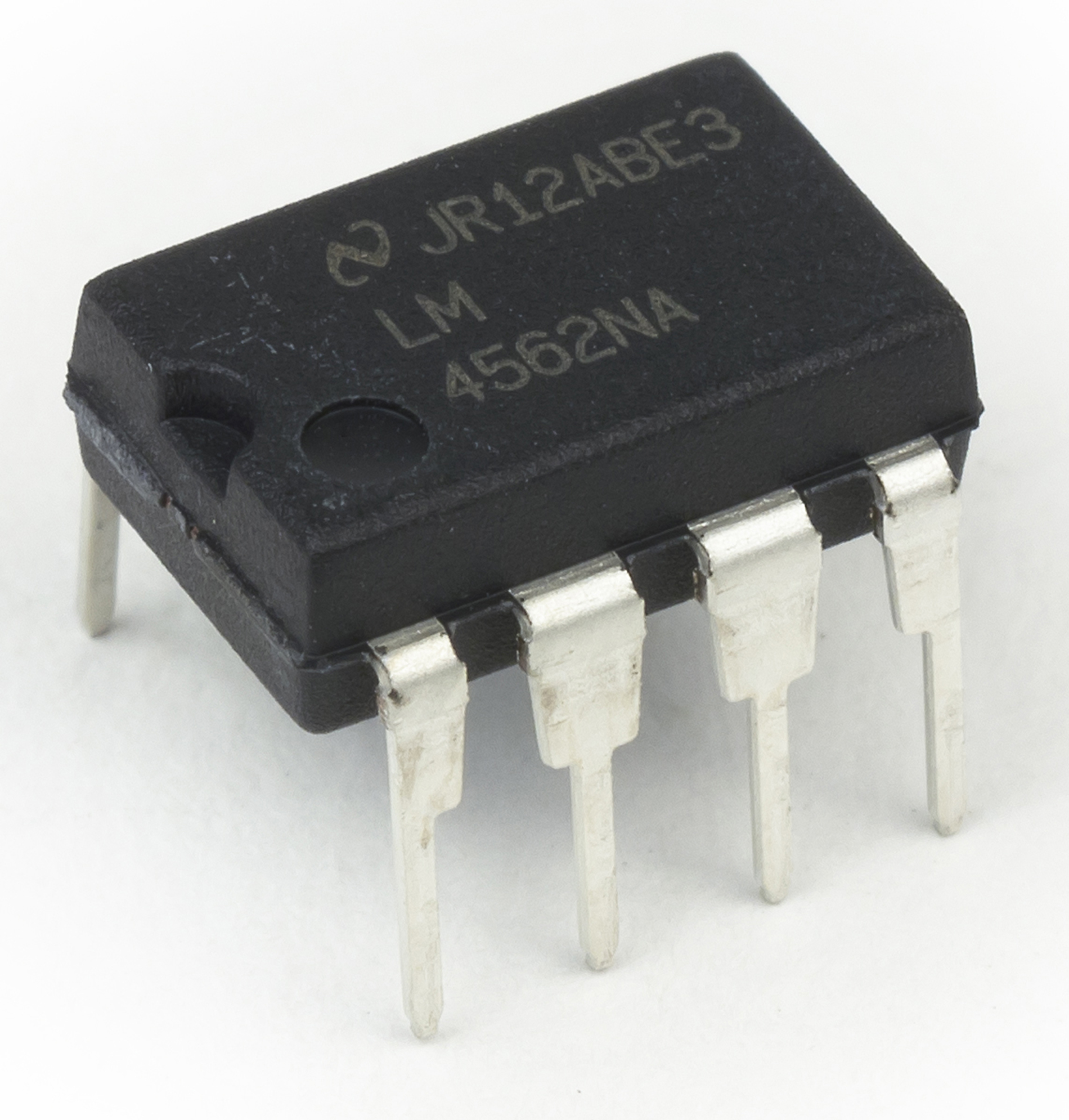

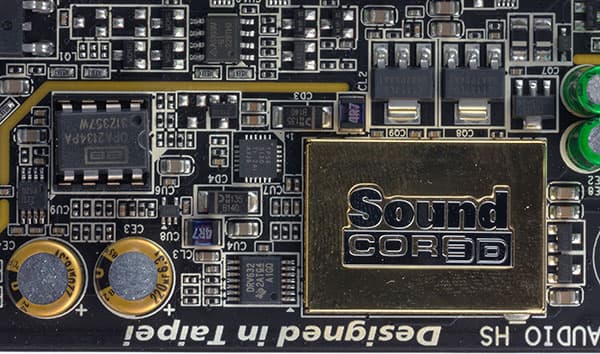

Аудиоподсистема материнской платы Gigabyte G1.Sniper 5 заслуживает особого внимания. Вообще, на большинстве плат звуковая подсистема строится на базе одного из HDA-кодеков Realtek. Но плата Gigabyte G1.Sniper 5 ориентирована на геймеров и компьютерных энтузиастов, а потому традиционные решения — не для нее. Собственно, на всех платах игровой серии G1-Killer используется «продвинутая» аудиоподсистема, основанная на специализированном звуковом процессоре. В частности, на плате Gigabyte G1.Sniper 5 аудиоподсистема основана на специализированном звуковом процессоре Creative SoundCore3D в сочетании со встроенным усилителем для наушников и двумя заменяемыми операционными усилителями OP-AMP. Один усилитель TI Burr Brown OPA2134 установлен в соответствующее гнездо на плате, а второй, TI Mouser LM4562NA, поставляется в комплекте к плате вместе с пинцетом для извлечения из гнезда. Как утверждается в презентационных материалах компании Gigabyte, усилитель TI Burr Brown OPA2134 является универсальным и подходит для воспроизведения любой музыки, а вот TI Mouser LM4562NA уже «заточен» под музыку типа поп и оркестровую музыку. Также аудиподсистема платы Gigabyte G1.Sniper 5 включает в себя электролитические конденсаторы Nichicon Muse ES Acoustic и Nichicon MW, которые используются в High-End-аудиоаппаратуре, а чтобы предотвратить возникновение электрических шумов, используется технология Audio Noise Guard. Смысл ее заключается в том, что все элементы аудиоподсистемы изолированы на уровне слоев PCB (располагаются отдельно) от прочих компонентов платы. Ну а для пущей «крутизны» область на PCB, где расположены элементы аудиоподсистемы, обозначена контуром с LED-подсветкой, которая загорается, когда подается питание на плату. Кроме того, все аудиоразъемы типа миниджек на задней панели платы (а всего их пять), а также порты HDMI и DisplayPort имеют золотое покрытие. Кроме миниджеков на задней панели платы расположены коаксиальный и оптический выходы S/PDIF.

Детальное исследование качества аудиоподсистемы платы Gigabyte G1.Sniper 5 — это тема для отдельной статьи. Здесь же отметим лишь, что это решение заслуживает и, безусловно, привлечет внимание определенной категории пользователей.

Материнская плата Gigabyte G1.Sniper 5

Материнская плата Gigabyte G1.Sniper 5

Материнская плата Gigabyte G1.Sniper 5

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Gigabyte G1.Sniper 5 реализовано два сетевых гигабитных интерфейса. Первый интерфейс основан на контроллере Intel I-217V, который задействует одну линию PCI Express 2.0. Второй контроллер — это Qualcomm Atheros Killer E2201, который также задействует одну линию PCI Express 2.0. Компания Gigabyte позиционирует данный сетевой котроллер для онлайн-игр и потребления онлайн-контента (видео, аудио и т. п.). Killer E2201 позволяет динамически подстраиваться под интернет-трафик и обеспечивать минимальные задержки в сетевых играх. Кроме того, имеется возможность устанавливать приоритеты для сетевых приложений. Впрочем, не стоит полагать, что данный контроллер способен творить чудеса: если у вас недостаточная пропускная способность канала, то никакой контроллер вам не поможет. Данный контроллер может оказаться полезным только в случае высокоскоростного соединения с интернетом, причем только в ситуации, когда вы одновременно используете несколько сетевых приложений: например, когда вы играете в онлайне и одновременно качаете что-либо с торрент-трекеров. Отметим, что, несмотря на наличие двух сетевых интерфейсов, такие функции, как их объединение (teaming) или резервирование канала не поддерживаются. Впрочем, для домашних пользователей эти функции абсолютно бесполезны. Как уже отмечалось, в комплекте с материнской платой поставляется плата расширения GC-WB300D, объединяющая модули беспроводной связи Wi-Fi и Bluetooth 4.0. Платка устанавливается в слот PCI Express x1, а для функционирования обоих модулей она должна подключаться к разъему USB на материнской плате (кабель в комплекте приложен). В основе GC-WB300D лежит контроллер Atheros AR5B22 (на плате GC-WB300D он вставляется в разъем Mini-PCIe) Пожалуй, стоит отметить, что модуль Wi-Fi является двухдиапазонным (2,4 и 5 ГГц) и поддерживает режим 2×2 (две передающих и две принимающих антенны). Соответственно, теоретическая максимальная скорость передачи данных составляет у него 300 Мбит/с.


Дополнительные особенности

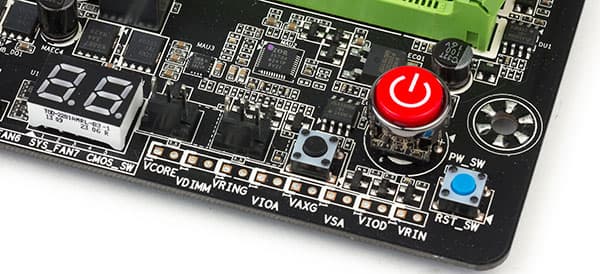

Среди прочих особенностей платы Gigabyte G1.Sniper 5 стоит отметить наличие кнопок включения, перезагрузки, кнопки Clear CMOS и цифрового индикатора POST-кодов. Кроме того, имеется контактная площадка для измерения напряжений на ядре процессора, памяти и т. д. Все это, естественно, ориентировано на энтузиастов и оверклокеров, которые любят поэкспериментировать с платой. Стоит также отметить, что на плате имеется один разъем PS/2 для подключения мыши или клавиатуры, а вот устаревших COM-портов не предусмотрено.

Материнская плата Gigabyte G1.Sniper 5

Система питания

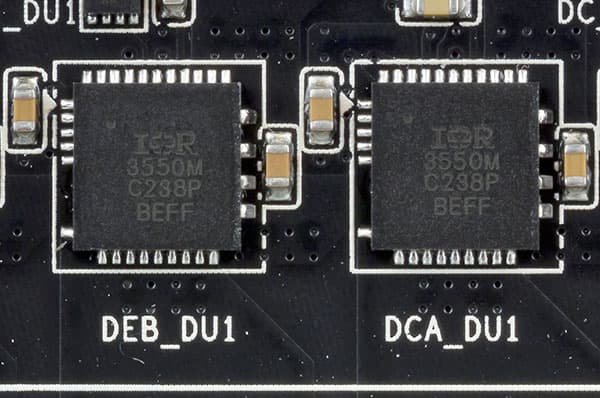

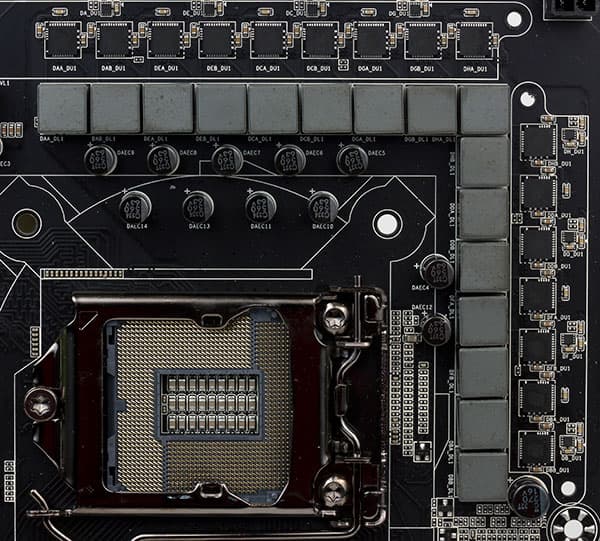

Регулятор напряжения питания процессора на плате Gigabyte G1.Sniper 5 является 16-канальным и основан на цифровом контроллере IR3563B компании International Rectifier. Этот контроллер является восьмифазным, то есть, на каждую фазу контроллера приходится по два канала питания. Сами каналы питания основаны на DrMOS-чипах IR3550, объединяющих в себе High Side MOSFET, Low Side MOSFET и управляющий MOSFET-драйвер. Максимальный ток в каждом канале питания может составлять 60 А.

Материнская плата Gigabyte G1.Sniper 5

Материнская плата Gigabyte G1.Sniper 5

Система охлаждения

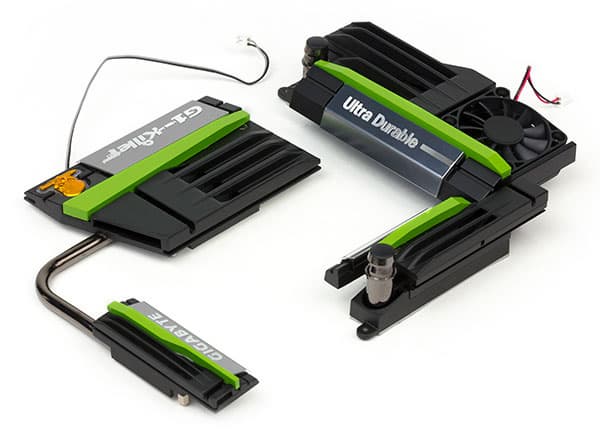

Для подключения вентиляторов на плате предусмотрено аж девять разъемов: семь 4-контактных (с PWM-управлением скоростью вращения) и два 3-контактных. Один 4-контактный разъем (CPU_FAN) предназначен для подключения вентилятора кулера процессора. Еще один разъем (CPU_OPT) предназначен для подключения вентилятора водяной системы охлаждения процессора, если она используется (конечно же, к этому разъему можно подключить и обычный вентилятор). Ну а остальные разъемы используются для подключения дополнительных корпусных вентиляторов. Причем в BIOS Setup имеется возможность настроить скоростной режим работы каждого вентилятора, подключенного к плате. Это конечно, уже явный перебор. Вообще, довольно трудно представить себе корпус, в который дополнительно устанавливалось бы семь вентиляторов, подключаемых в материнской плате. Впрочем, только лишь дополнительными вентиляторами дело не ограничивается. На плате также имеется система из трех радиаторов. Один радиатор, в форме буквы «Г», расположен рядом с процессорным разъемом и закрывает элементы регулятора напряжения питания процессора. Этот радиатор имеет встроенный вентилятор с 2-контактным разъемом. Кроме того, этот радиатор имеет два патрубка для подключения водяной системы охлаждения. Еще два радиатора связаны друг с другом тепловой трубкой и закрывают чипсет и коммутатор ExpressLane PEX8747 линий PCI Express 3.0. Причем в радиатор, закрывающий чипсет, встроен светодиод, который подсвечивает логотип G1-Killer.

Материнская плата Gigabyte G1.Sniper 5

BIOS и разгонные возможности

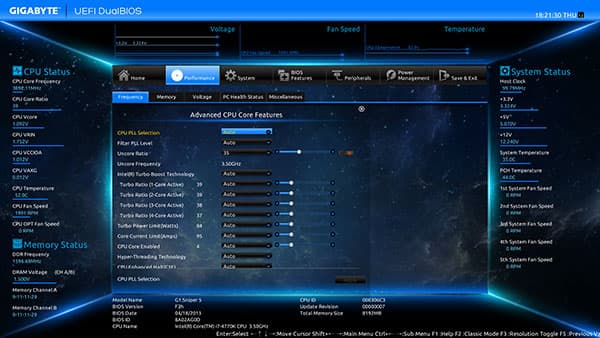

Ну и в заключение описания платы Gigabyte G1.Sniper 5 нельзя не рассказать о ее BIOS Setup и разгонных возможностях. Традиционно, на платах Gigabyte устанавливается две микросхемы BIOS (Main и Backup). Причем на G1.Sniper 5 предусмотрено два переключателя (BIOS SW и SB) для управления этими микросхемами. Переключатель BIOS SW позволяет выбирать BIOS, который будет использоваться при загрузке системы, а переключатель SB позволяет отключать одну микросхему BIOS, то есть выбирать между режимами, когда будет использоваться либо только одна микросхема BIOS (режим Single BIOS), либо две (режим Dual BIOS). Ну и еще раз отметим, что на всех платах Gigabyte можно очень просто и безопасно перепрошивать BIOS. Самый простой вариант перепрошивки — воспользоваться встроенной в BIOS утилитой. Впрочем, все это вещи хорошо известные, а потому не станем на них заострять внимания.

Говоря о разгонных возможностях платы Gigabyte G1.Sniper 5, акцентируем внимание на том, что все они актуальны только для процессоров Intel Core четвертого поколения K-серии с разблокированным коэффициентом умножения. И это не особенность платы Gigabyte G1.Sniper 5, а особенность новых процессоров Intel: если процессор не относится к К-серии, то пытаться его разгонять абсолютно бессмысленно. Напомним, что процессоры Intel Core второго (Sandy Bridge) и третьего поколений (Ivy Bridge) отлично разгонялись даже в том случае, если они не относились к К-серии. То есть все процессоры были частично разгоняемыми, а процессоры K-серии представляли собой полностью разгоняемые процессоры. Для частично разгоняемых процессоров можно было установить коэффициент умножения на четыре ступени выше, чем максимальное значение в режиме Turbo Boost. Но в процессорах Haswell такой частичный разгон заблокирован. Если же говорить о разгоне процессоров Haswell путем увеличения частоты системной шины, то ситуация довольно печальная. Эти процессоры таким образом практически не разгоняются, а если говорить конкретнее, то увеличение частоты системной шины всего на несколько мегагерц приводит к зависанию компьютера. Таким образом, все материнские платы на базе чипсетов Intel 8-й серии, ориентированные на разгон (в том числе и плата Gigabyte G1.Sniper 5), имеют смысл только в том случае, если они используются вкупе с процессорами K-серии. В противном же случае все разгонные возможности этих плат просто не имеют никакого смысла.

Описание всех настроек BIOS Setup — это довольно скучное и малоинтересное занятие, тем более что эта программа одинакова на всех платах Gigabyte. Про BIOS Setup на плате Gigabyte G1.Sniper 5 можно сказать так: ее функциональные возможности по настройке системы вполне типичны для плат на базе чипсетов Intel Z87 Express.

Материнская плата Gigabyte G1.Sniper 5

Фирменные утилиты

В комплекте к плате прилагается и несколько фирменных утилит, которые устанавливаются единым пакетом и имеют единый интерфейс доступа App Center. Это утилиты EasyTune, EZ Setup, On/Off Charge2 и Live Update. Все эти утилиты хорошо известны и уже давно поставляются в комплекте с платами Gigabyte, и в данном случае речь идет лишь о новых версиях этих утилит с обновленным интерфейсом. Собственно, описание возможностей данных утилит вряд ли целесообразно, поскольку, как мы уже отметили, они не новые. Заметим, однако, что есть в этих утилитах и немало глюков. К примеру, в информационном окне System Information утилиты EasyTune может неправильно отображаться частота системной шины и частота процессора — так, в нашем случае частота системной шины отображалась равной то 80, то 24, то 16 МГц. К сожалению, для этапа выпуска первых плат на новой платформе такая ситуация вполне типична, потенциальным владельцам стоит подождать обновлений программного обеспечения.

Выводы

Понятно, что данная плата — это отнюдь не массовое решение. Это топовая модель, ориентированная на заядлых геймеров и компьютерных энтузиастов. Для обычных пользователей плата не представляет интереса в том смысле, что она очень дорого стоит (чуть менее $500) и обладает излишней функциональностью. А вот геймерам такое решение придется явно по нраву. Тут вам и продвинутая аудиоподсистема, и возможность использования нескольких видеокарт, и возможность разгона (при использовании процессоров K-серии), и сетевой контроллер, заточенный под онлайн-игры. Одним словом, в этой плате реализовано все, о чем может мечтать геймер.

Средняя текущая цена (количество предложений) этой модели в московской рознице: $180(22)

Эта модель на сайте производителя (русское зеркало)



Плата предоставлена на тестирование производителем
