ASUS Gryphon Z87 — системная плата на чипсете Intel Z87 (Socket 1150)


Выход новой платформы компании Intel, состоявшийся этим летом, приведет к массовому обновлению линеек материнских плат. Кроме изменения процессорного сокета, новые чипсеты также получили значительные изменения. В частности, представленный топовый Intel Z87 может похвастаться увеличением числа портов USB 3.0 с четырех до шести, а также реализацией SATA 6 Гбит/с на всех шести портах чипсетного дискового контроллера. Другие изменения платформы (в том числе схема питания и обработка интерфейсов встроенного в процессор графического ядра) менее заметны конечному потребителю.

Мы уже писали про мероприятие, посвященное решениям для новой платформы, которое провел один из лидеров рынка материнских плат — компания ASUS. А сегодня пришло время познакомиться с одним из представленных продуктов. ASUS Gryphon Z87 является первой материнский платой формата microATX в серии TUF, ориентированной на создание надежных высокопроизводительных систем. Отметим также, что гарантия на продукты этой серии составляет пять лет.

Комплектация и фирменные утилиты

Упаковка серии TUF традиционно имеет «военные» тона оформления. Дополнительно использован глянцевый лак, так что выглядит коробка достаточно стильно. Интересно, что фотографию, описание и характеристики продукта разместили исключительно на дне, оставив остальные стороны практически пустыми (на них есть только название продукта). Конечно сегодня оформление коробки не так важно, поскольку все больше покупок осуществляется не через традиционный ритейл, но в любом случае как людей встречают по одежке, так и знакомство с продуктом начинается с его упаковки. В данном случае можно сказать, что производитель уделил этому достаточно много внимания.

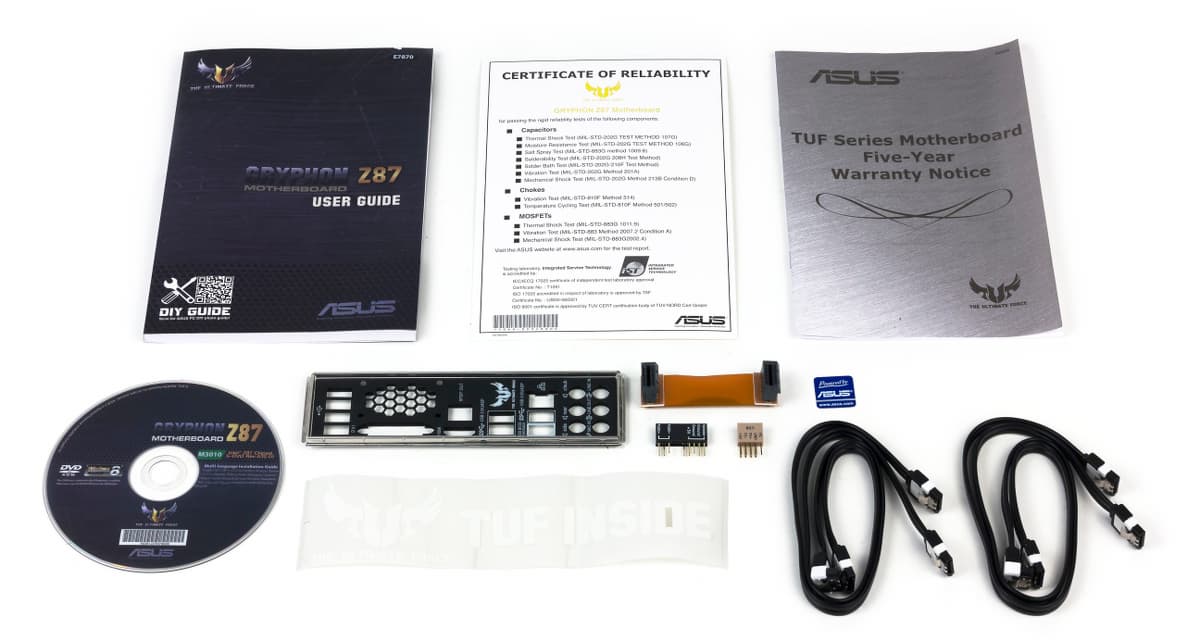

На верхнем ярусе коробки находится сама материнская плата, под ней в двух отсеках остальные элементы. Стандартный набор включает заглушку на заднюю панель (черного цвета снаружи), четыре кабеля SATA 6 Гбит/с (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI, руководство пользователя (достаточно подробное, только на английском языке), компакт-диск с драйверами и ПО, книжку с условиями гарантии. Дополнительно с данным продуктом идут: адаптеры для упрощения подключения кабелей корпуса и одной пары портов USB 2.0 к разъемам на плате, сертификат TUF о прохождении специальных тестов использованных в производстве продукта компонентов, наклейка на корпус ПК «TUF Inside».

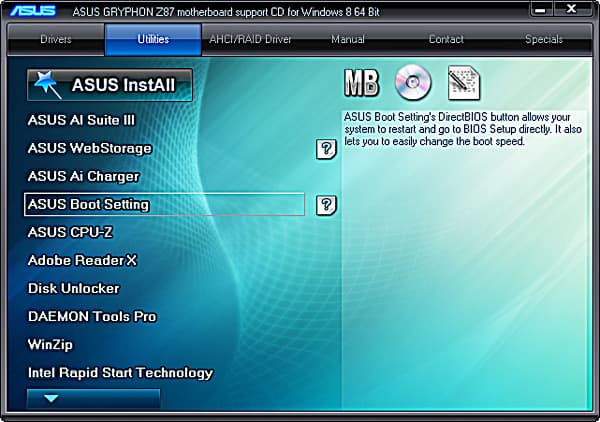

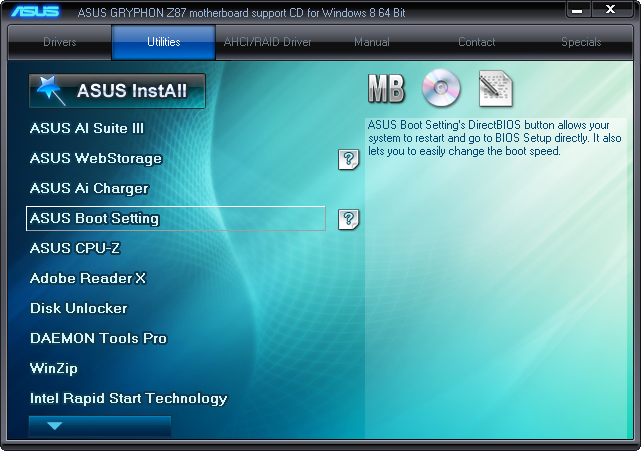

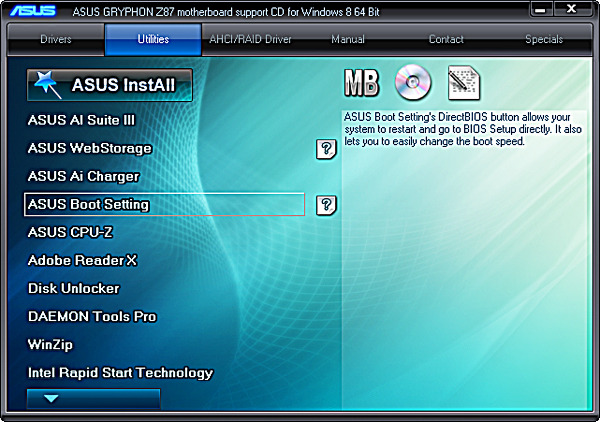

На диске присутствует стандартный комплект драйверов, электронные версии документации, фирменные утилиты ASUS (Ai Suite III, Boot Settings — перезагрузка ПК и вход в BIOS Setup, ASUS CPU-Z — специально оформленная версия популярной утилиты, WebStorage — клиент работы с облачным хранилищем ASUS) и программы других разработчиков (Adobe, Daemon Tools, Symantec, WinZip и другие).

В состав Ai Suite III входит несколько модулей: Thermal Radar 2 — система управления вентиляторами корпуса, USB 3.0 Boost — для оптимизации работы внешних накопителей и увеличения скорости, Network iControl — контроль и управление сетевым трафиком, USB BIOS Flashback — для загрузки новой версии BIOS и записи ее на флэш-накопитель для обновления с использованием одноименной функции, EZ Update — обновление драйверов и утилит, System Information — отображение конфигурации системы, USB Charger+ — управление режимами зарядки мобильных устройств, Remote Go! — комплект сетевых утилит (синхронизация файлов через облако, удаленный рабочий стол, сервис DNLA, обмен файлами).

Особенности платы

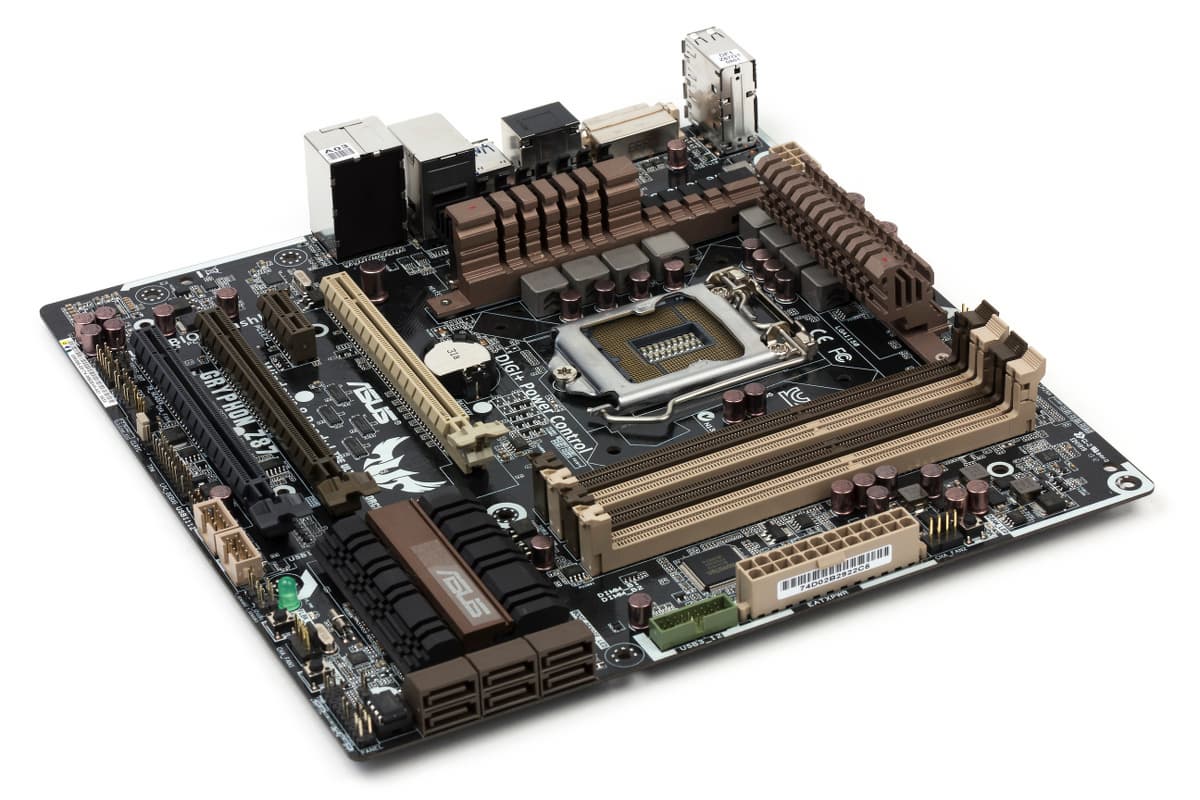

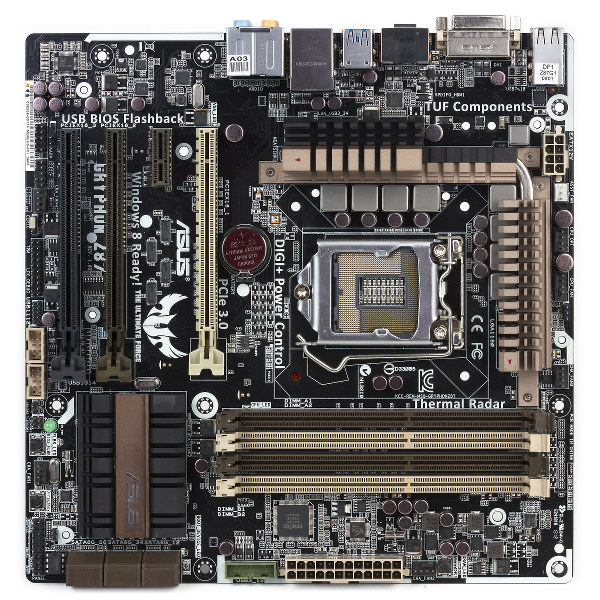

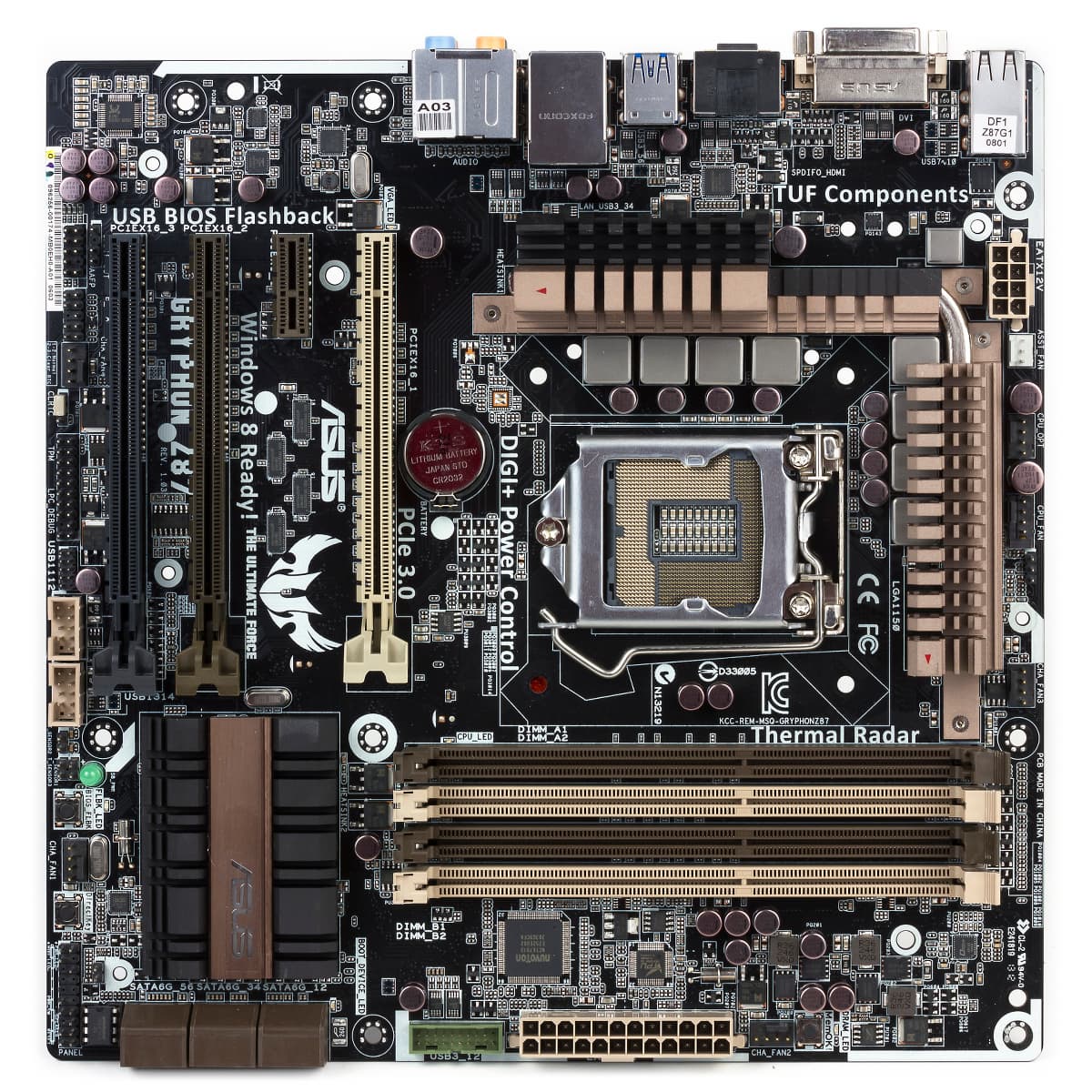

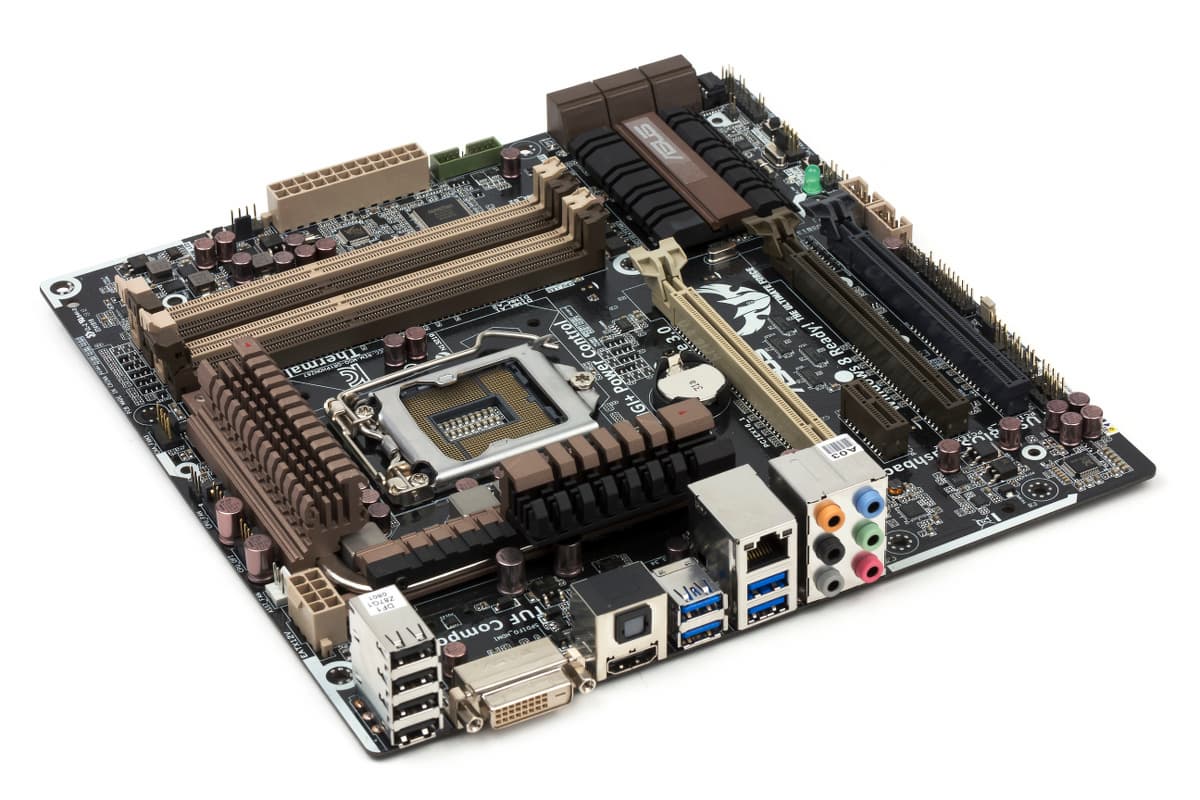

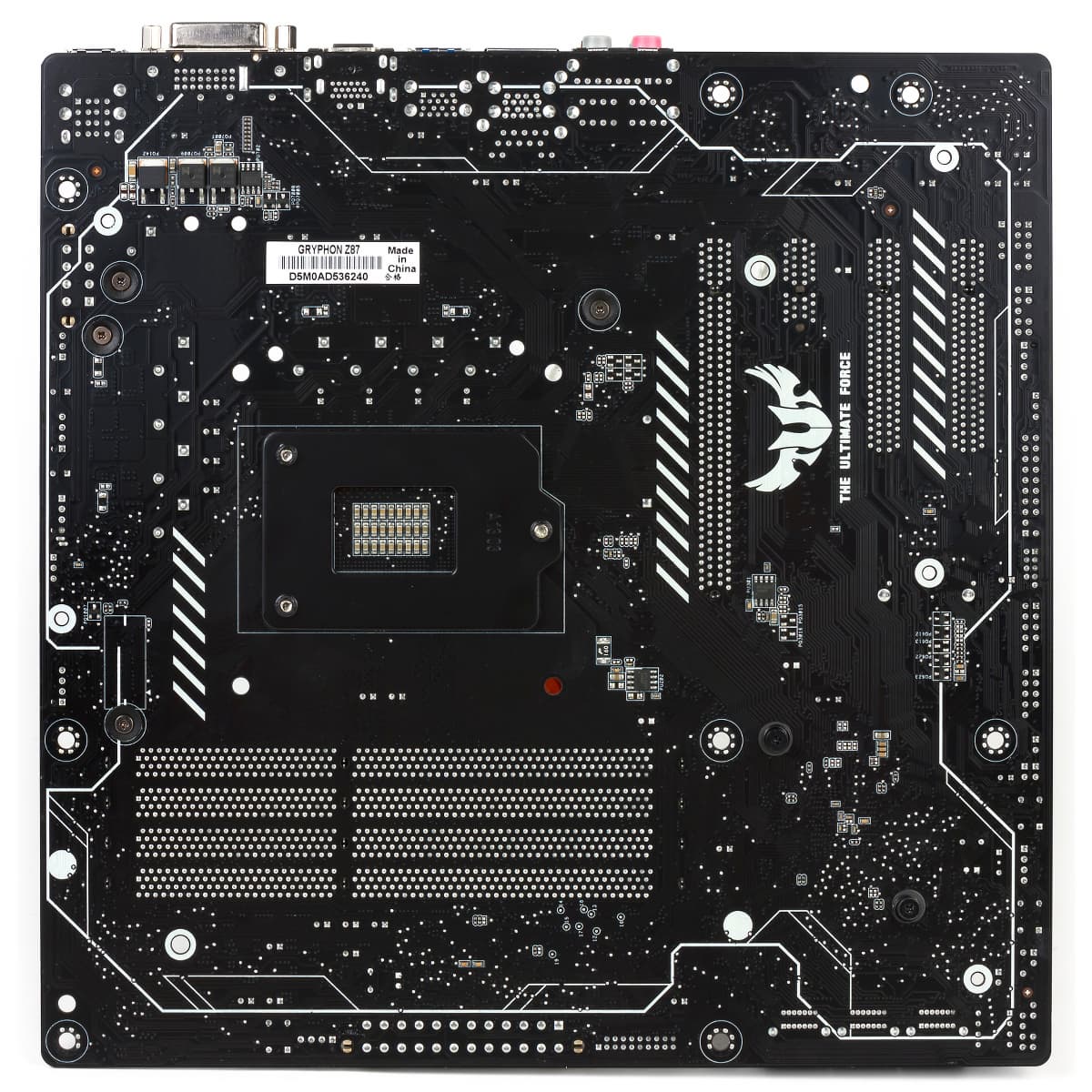

Как мы уже писали выше, Gryphon Z87 — первое решение формата microATX в серии TUF. Сложно сказать, насколько этот формат будет востребован, но у пользователя теперь появилась возможность при создании надежных высокопроизводительных систем на базе материнских плат этой серии использовать компактные корпуса. Размеры платы — 244×244 мм, крепление на восемь винтов, цвет текстолита черный, разъемы и слоты используют «милитаристские» цвета: серый, темно-зеленый, коричневый. На плате есть несколько светодиодных индикаторов — дежурного питания (зеленый), инициализации процессора, памяти, графической карты и накопителей (красные). На текстолите платы можно заметить несколько «лишних» отверстий. Они являются частью оптимизации потоков воздуха и призваны улучшить охлаждение системы.

Отметим, что в отличие от Sabertooth, ее младший брат поставляется без дополнительного защитного пластикового кожуха. Приобрести его можно отдельно в составе Gryphon Armor Kit. Ориентировочная стоимость составляет $50.

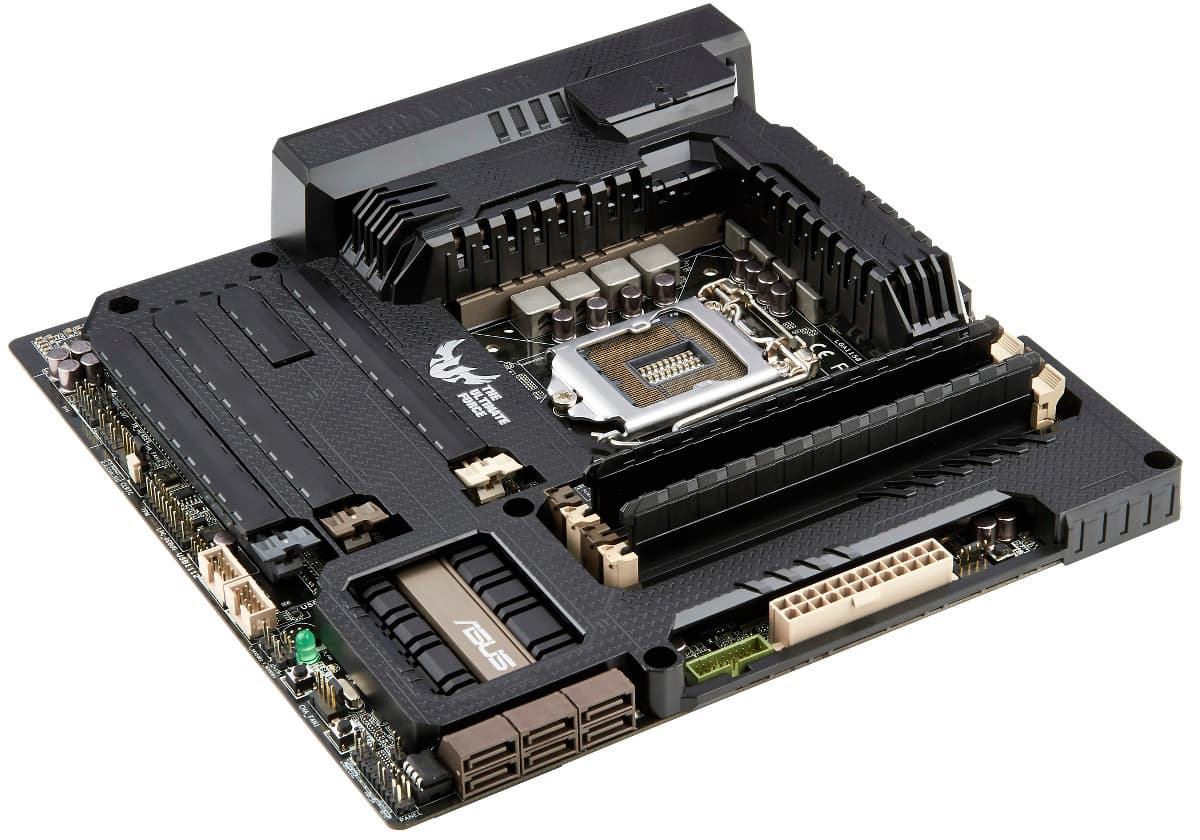

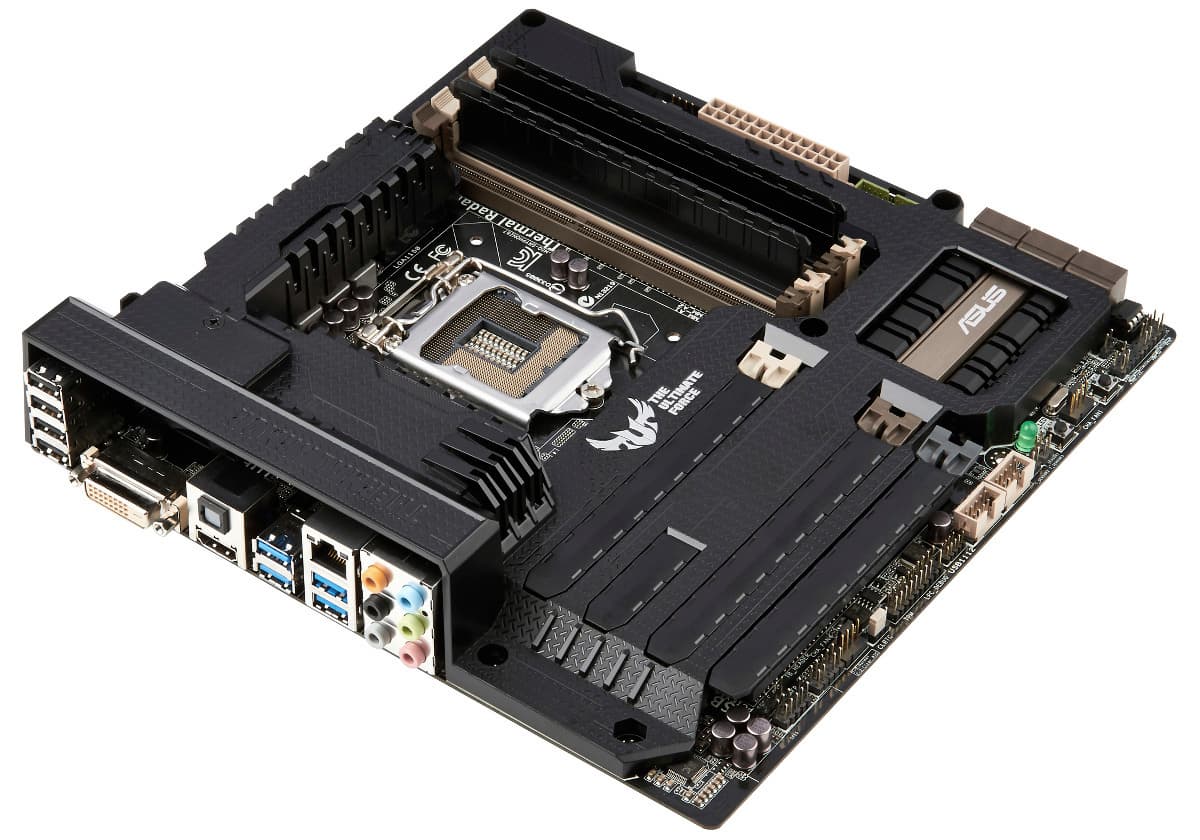

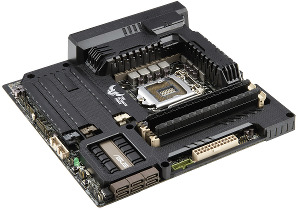

ASUS Gryphon Z87 с комплектом Armor Kit  ASUS Gryphon Z87 с комплектом Armor Kit

Плата оборудована новым сокетом LGA1150 для четвертого поколения процессоров Intel Core. На момент написания статьи состав первого выпуска линейки новых процессоров был неизвестен, но нет сомнения в том, что в Gryphon Z87 можно будет установить любую модель из него. Радиаторы системы охлаждения процессора достаточно крупные, но спроектированы согласно требованиям Intel.

Основная площадка имеет размеры 95×95 мм, а на высоте более 1 см она увеличивается на несколько миллиметров. На старте платформы сложно судить об оптимальной системе охлаждения, но проблемы с подбором хорошего варианта не будет. В частности, мы использовали знакомую вам по прошлым статьям СВО Corsair, никаких сложностей при ее установке не возникло. Обратим также внимание на то, что разъемы для процессорного вентилятора (в этой модели их два) находятся на краю платы за радиаторами.

Для установки модулей оперативной памяти DDR3 есть четыре слота, что дает максимальный поддерживаемый объем в 32 ГБ. Защелки у них только с одной стороны, что достаточно актуально из-за компактного формата платы и близкого расположения слота PCIe x16 для видеокарты. Что касается частот, то официально заявлено о поддержке модулей 1866 МГц, а в списке совместимости есть и модели на 2800 МГц. Профили XMP поддерживаются полностью, достаточно включить соответствующую опцию в BIOS.

На платах microATX может быть установлено максимум четыре слота для карт расширения, и рассматриваемый продукт реализует именно этот максимум. В нем есть два обслуживаемых процессором слота PCIe x16, которые поддерживают версию шины 3.0 и могут работать в режимах 16+0 и 8+8 для организации мультичиповых графических конфигураций. Расположены эти слоты наиболее удачным образом — на первом и третьем месте от процессора, так что видеокартам с крупными системами охлаждения будет комфортно. Остальные два места заняты слотами PCIe 2.0 x1 и PCIe 2.0 x16 (в разъеме разведены только четыре линии шины). На наш взгляд, подобный комплект слотов расширения оптимален сегодня для данного класса (компактных и быстрых) систем. Упомянем, что все слоты работают всегда, никаких блокировок здесь нет.

Микросхема BIOS объемом 8 МБ установлена на панельке. С одной стороны, конечно, лишние разъемы — это лишние проблемы, но, видимо, в данном случае производитель считает, что важнее обеспечить возможность быстрой замены чипа. Правда, не очень понятно, кому и зачем это может потребоваться, особенно учитывая встроенную опцию аппаратной перепрошивки в любых условиях. При этом для сброса настроек CMOS оставили традиционную перемычку на нижнем краю платы.

Выделенных кнопок включения и перезагрузки в данном продукте нет. Но есть знакомые по другим линейкам ASUS решения — MemOK для запуска системы в случае установки «необычных» модулей памяти, BIOS_FLBK — для прошивки BIOS с флэш-накопителя, DirectKey — для прямого входа в BIOS Setup. Последнюю можно продублировать кнопкой на корпусе — для этого есть отдельный разъем.

Кроме разъема для вывода двух портов USB 3.0 на переднюю панель корпуса, который находится в центре правого края, все остальные коннекторы собраны на нижней кромке, так что обстановка там достаточно плотная. Правда, в большинстве конфигураций из всего набора будет использоваться не так уж и много — кнопки и индикаторы корпуса, аудиоразъемы на корпусе, пара вентиляторов и пара двойных USB 2.0.

В целом для microATX-продукта компоновка получилась удачной. Собрать высокопроизводительную систему в небольшом корпусе на базе данного решения будет несложно. Новый чипсет и отсутствие дополнительных контроллеров позволили реализовать богатую конфигурацию и оставить достаточно места на текстолите для удобного размещения всех элементов и простого доступа к ним.

Схемы питания и охлаждения

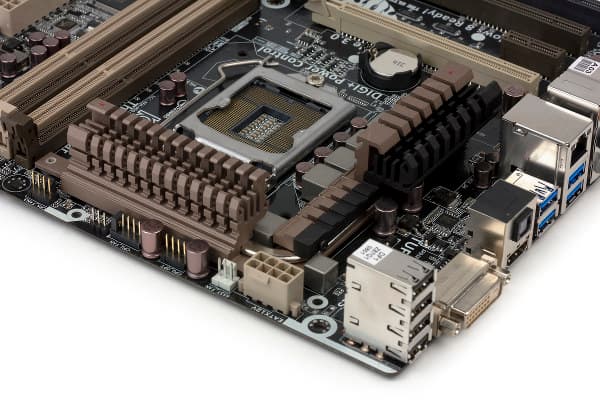

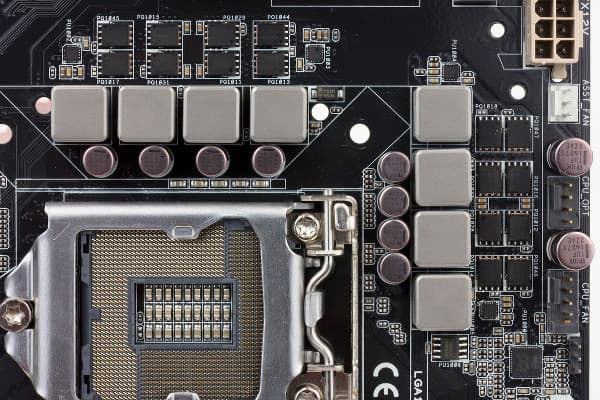

Как и большинство современных продуктов, ориентированных в высокопроизводительный сегмент, рассматриваемая модель имеет разъемы на 24 и 8 контактов для подключения к блоку питания. Первый расположен традиционно и легко доступен всегда. Второй находится на верхнем краю платы, и с ним могут быть сложности в случае верхнего расположения блока питания в корпусе.

Серия TUF отличается использованием специальных компонентов в цепях питания (конденсаторов, катушек и полевых транзисторов), прошедших строгий контроль, о чем говорит входящий в комплект сертификат. Правда, надо отметить, что сейчас подобные решения встречаются в специальных линейках материнских плат практически у каждого производителя. К сожалению, провести адекватное тестирование и проверку их качества без использования специального оборудования не представляется возможным. Так что в данном случае стоит скорее говорить о дополнительном запасе прочности, чем о каком-либо практическом преимуществе в повседневной работе. Учитывая темпы развития ИТ, продукт скорее морально устареет, чем сломается.

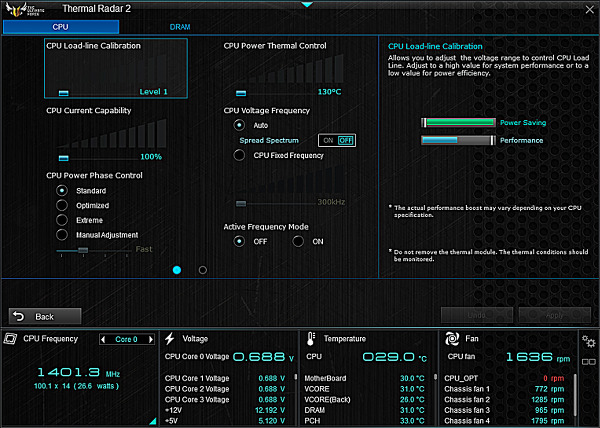

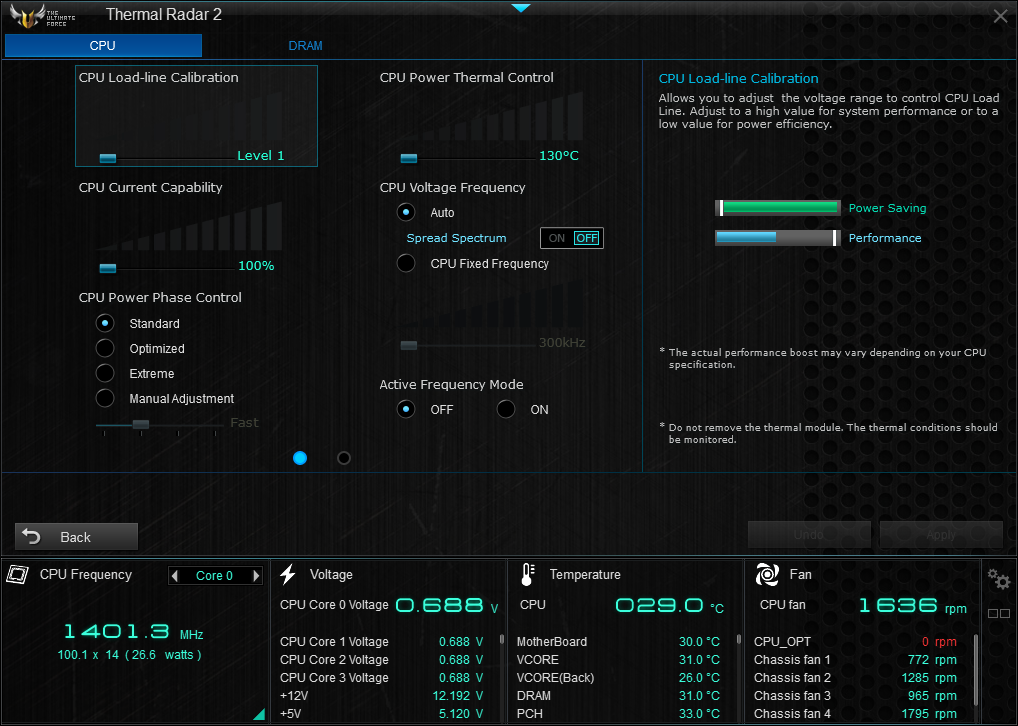

За работу системы отвечает фирменное решение Digi+ Power Control. По информации производителя, оно поддерживает восемь фаз для работы процессора. Учитывая позиционирование продукта, этого вполне достаточно для любых конфигураций и сценариев использования. Для управления системой можно использовать модуль утилиты Ai Suite III, в котором настраивается CPU Load-line Calibration, частоты работы преобразователей для процессора и памяти и некоторые другие параметры.

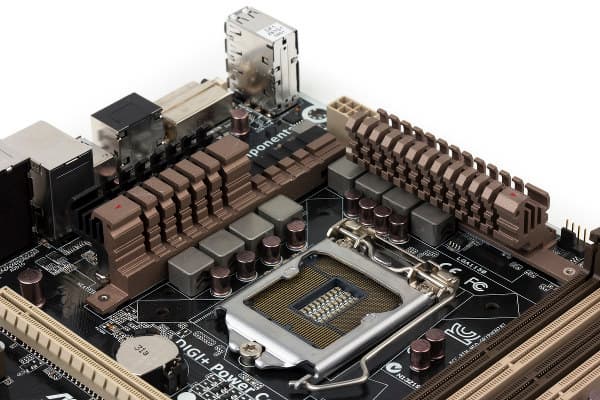

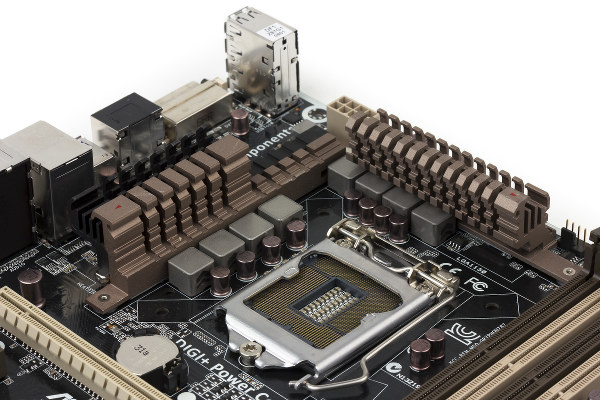

Охлаждение силовых цепей осуществляется двумя достаточно крупными радиаторами сложной формы. Они соединены тепловой трубкой и крепятся на винтах. При работе тестового Intel Core i7-4770K в штатном режиме под LinX их температура практически не отличалась от комнатной.

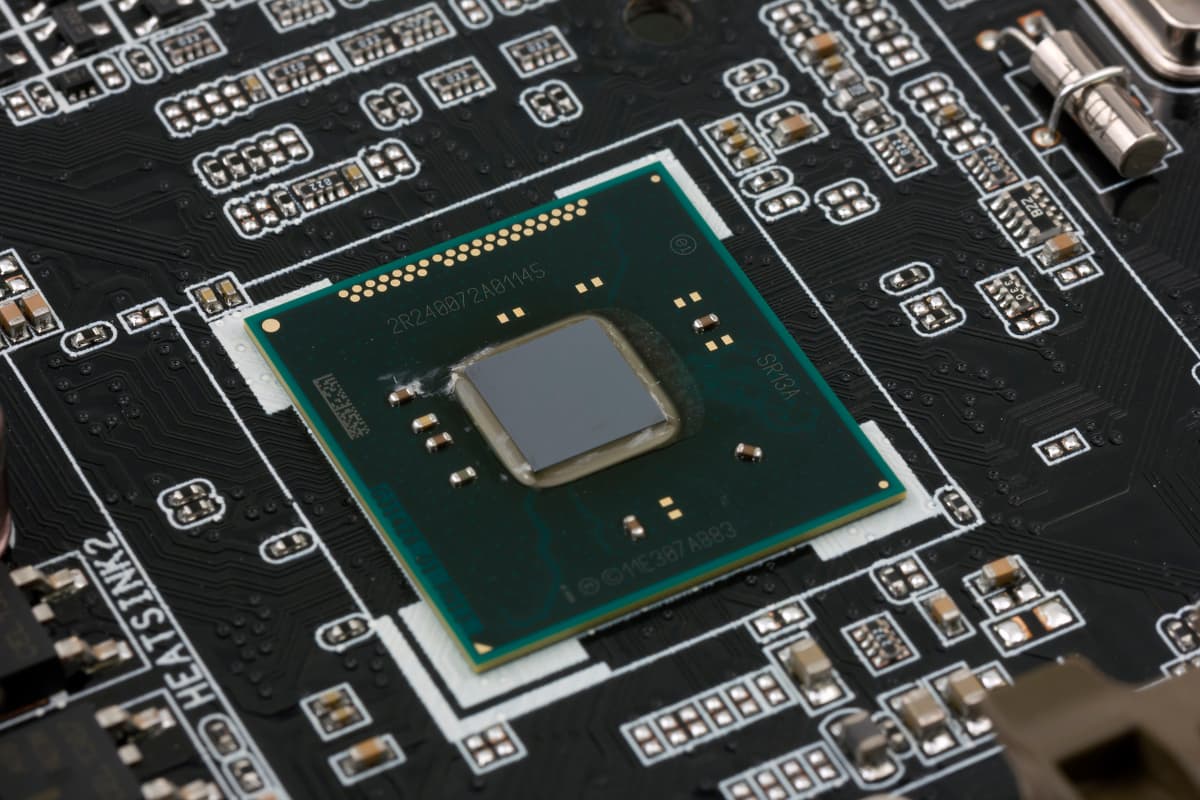

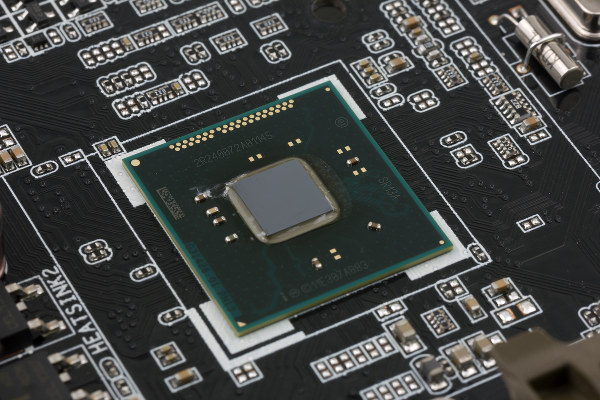

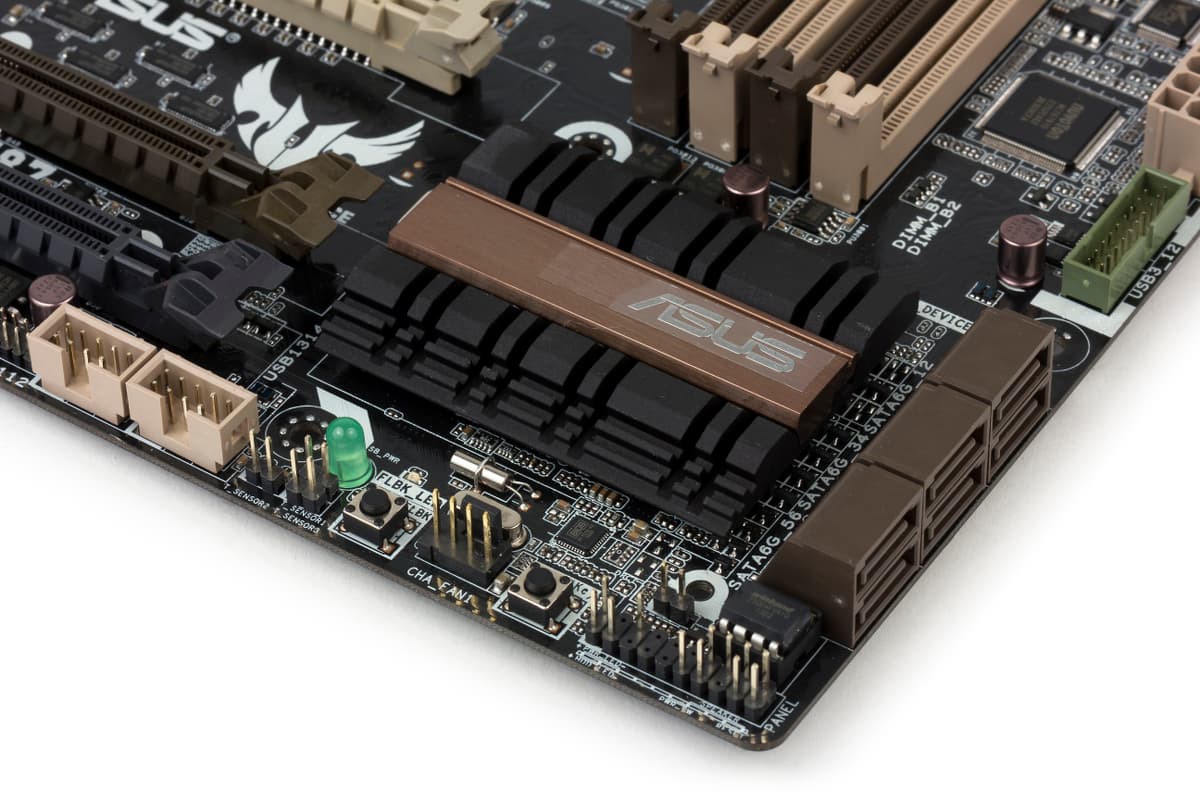

Радиатор чипсета также достаточно большой по площади, но невысокий, так что не будет мешать установке плат расширения. По сравнению с прошлым поколением материнских плат, он заметно меньше нагревается в работе. Возможно, что дело в самом чипсете, но по одному образцу, конечно, пока судить рано.

Серия TUF имеет развитые средства контроля температуры и управления вентиляторами. Для последних на плате предусмотрено семь разъемов: два для процессора (4-контактные, основной идет с дополнительным датчиком подключения, но для чего он используется — не очень понятно), четыре для корпусных вентиляторов (4-контактные) и один 3-контактный для вентилятора набора кожуха Gryphon Armor Kit. Размещение разъемов на плате в целом неплохое. Единственное, что возможно стоило изменить — переставить третий коннектор ближе к задней панели корпуса. В любом случае, при проектировании и сборке высокопроизводительных microATX-систем охлаждению нужно уделять особое внимание.

Система имеет необычно большое число встроенных датчиков температуры: процессор, VRM процессора и оперативной памяти, материнская плата, чипсет, два слота PCIe. Также можно использовать до трех дополнительных температурных датчиков, которые подключаются на кабелях к предусмотренным на текстолите разъемам (датчики приобретаются дополнительно). С напряжениями ситуация немного скромнее — контролируются напряжения на ядрах и линии 3,3, 5 и 12 В. Все это позволяет говорить о том, что с мониторингом состояния у данного продукта все отлично. Напомним, что собственно для разгона процессора это решение не предназначено, хотя и неплохо выступает в этом сценарии благодаря использованию качественных элементов.

Управление скоростью вентиляторов в разъемах CPU и OPT осуществляется совместно. При этом могут использоваться как 4-контактные модели кулеров с PWM, так и 3-контактные. Последние, правда, требуют переключения одной из опций в BIOS Setup. Все остальные четыре разъема для корпусных вентиляторов также могут использовать как 3- так и 4-контактные модели с управлением напряжением и PWM соответственно.

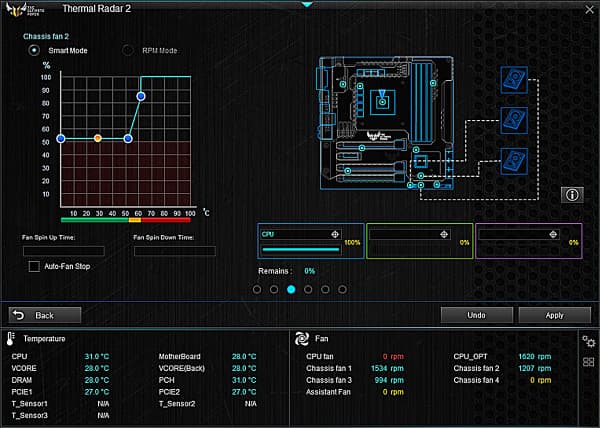

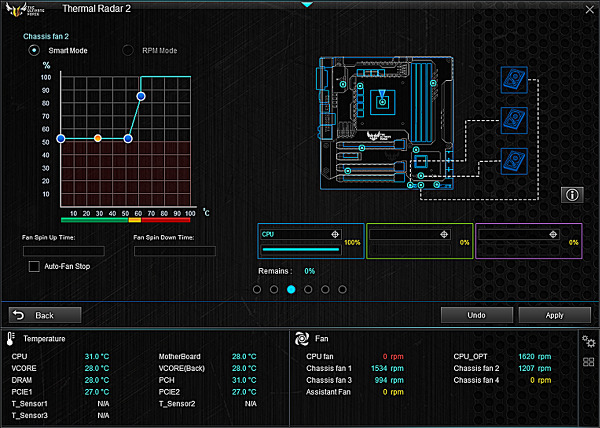

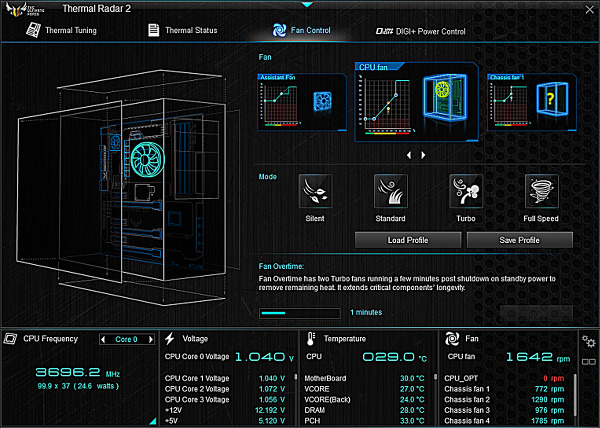

Система Thermal Radar 2 позволяет настроить кривые скорости работы всех вентиляторов в зависимости от температуры. Причем в качестве последней можно использовать не только данные с любого из датчиков, но и интегральный показатель с двух или трех датчиков с выбранными пропорциями. Также можно указать полное отключение вентилятора при температуре ниже заданной. Все настройки системы можно записать в профиль и быстро их переключать одной кнопкой.

Утилита также предлагает возможность автоматического определения требуемых параметров и оптимизацию работы системы охлаждения. Она сама определяет, как каждый вентилятор влияет на температурный режим элементов ПК и соответствующим образом ставит профили. Конечно, эта функция имеет смысл только в случае, если ПК собран в корпусе, а не находится на открытом стенде. Еще одна интересная функция — удержание вентиляторов во включенном состоянии некоторое время после отключения питания системы. Это позволяет быстрее охладить компоненты и благоприятно сказывается на их состоянии.

BIOS

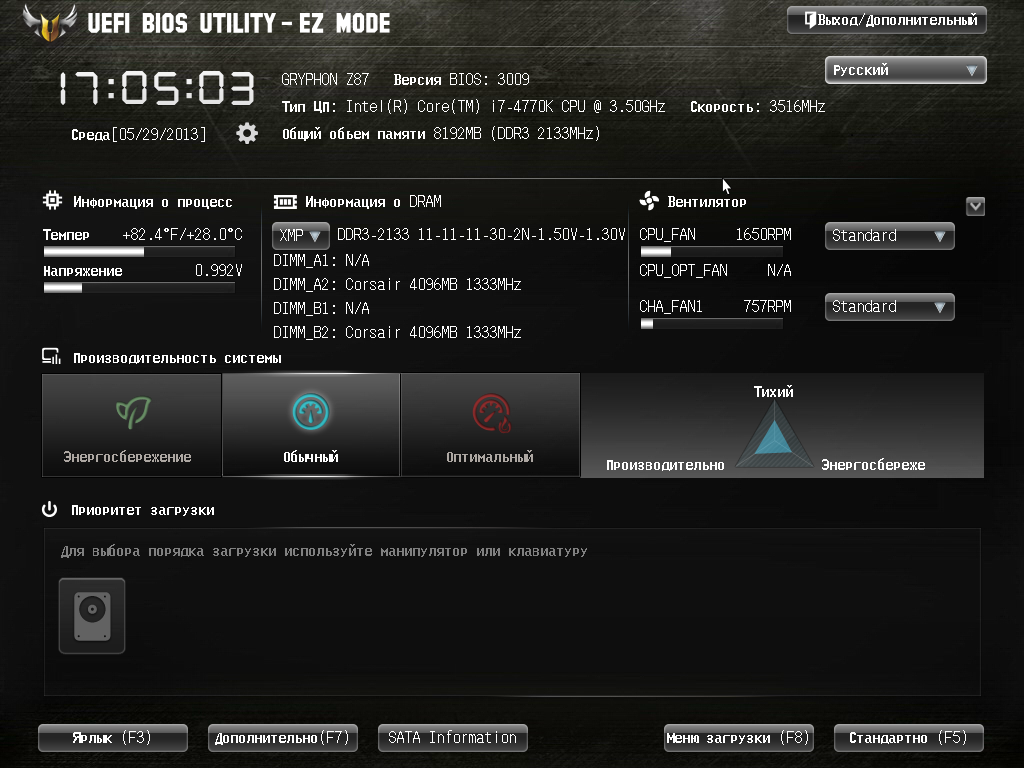

В Gryphon Z87 использована версия BIOS с поддержкой UEFI компании AMI. Как и ранее, поддерживается работа с мышью и есть переводы на несколько языков, включая русский. Правда, с нашим шрифтом снова сделали что-то странное. Сохранилось и использование двух вариантов доступа к настройкам — упрощенный режим EZ Mode и полный список всех доступных опций в Advanced.

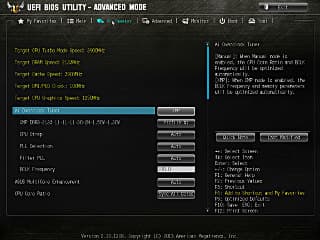

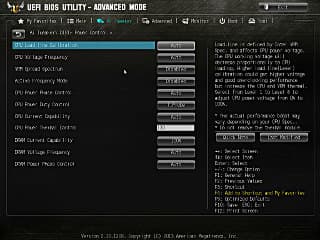

BIOS материнской платы ASUS Gryphon Z87  BIOS материнской платы ASUS Gryphon Z87

В первый были добавлены несколько полезных опций, в частности включение профилей оперативной памяти XMP, а также контроль и настройка режимов работы вентиляторов.

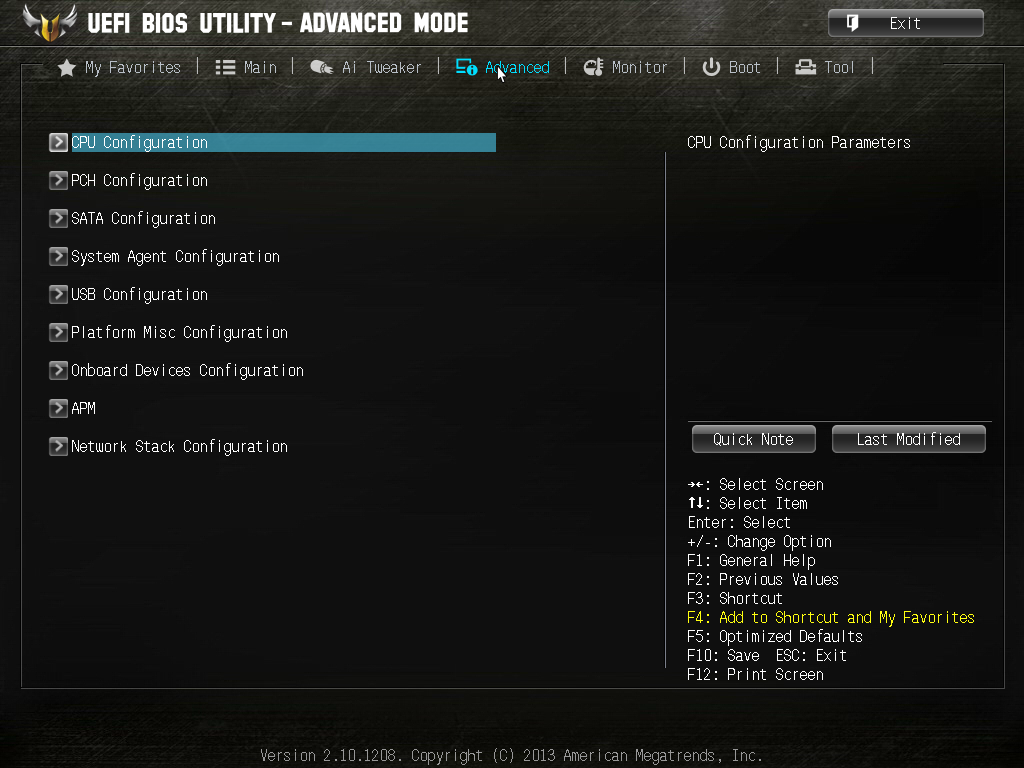

В расширенном режиме, как обычно, используется меню, основные пункты которого включают:

  • Main: информация о материнской плате, процессоре и оперативной памяти, изменение языка, даты и времени, контроль доступа;

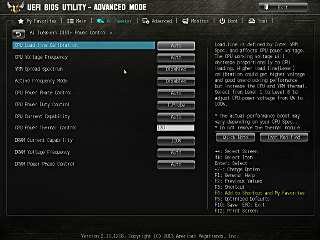

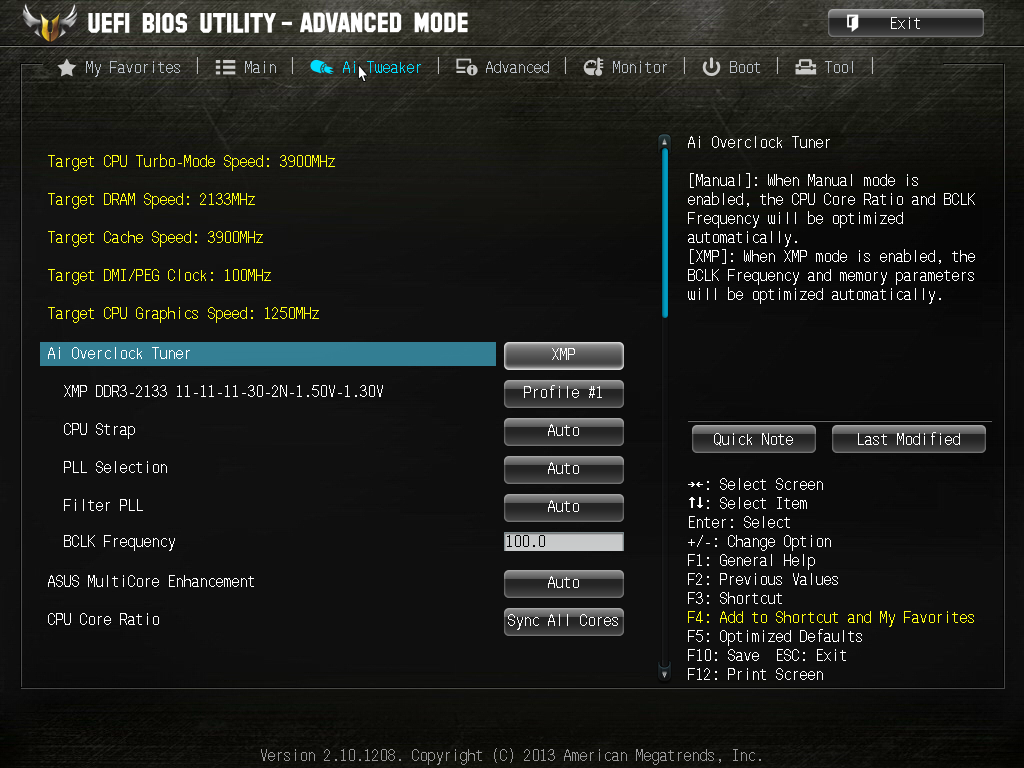

  • Ai Tweaker: параметры работы процессора и оперативной памяти, разгон системы;

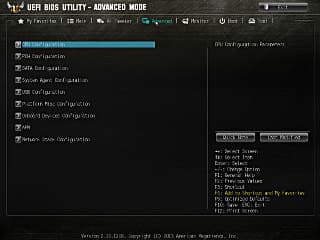

  • Advanced: управление процессором, чипсетом, платформой и периферийными контроллерами;

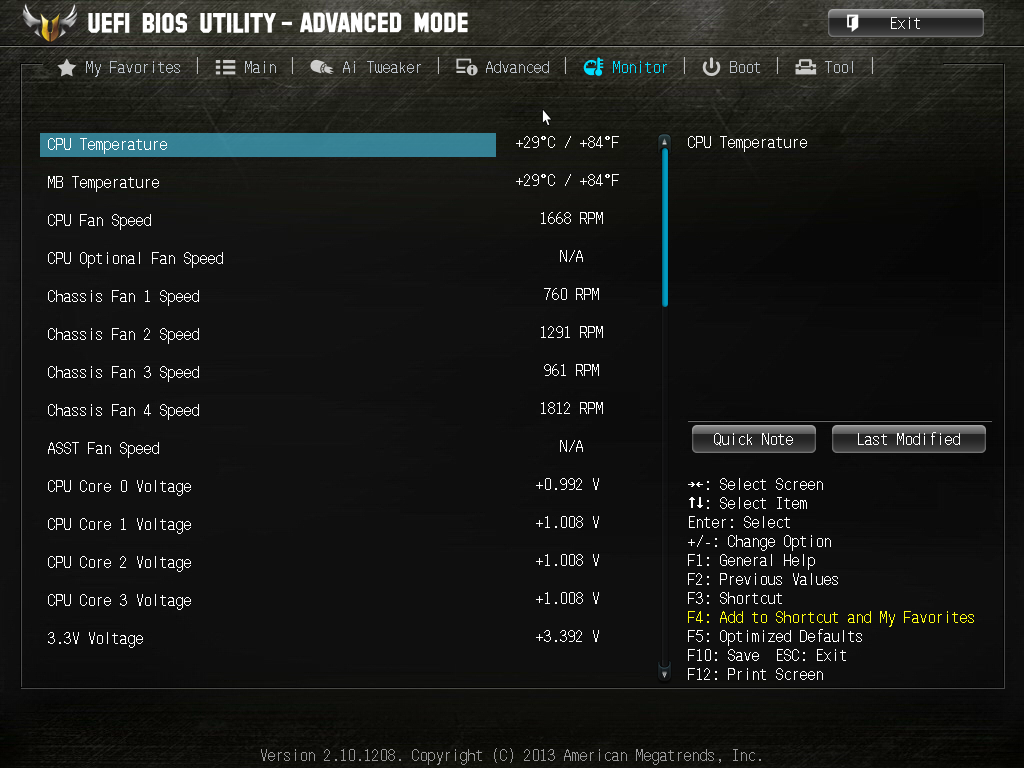

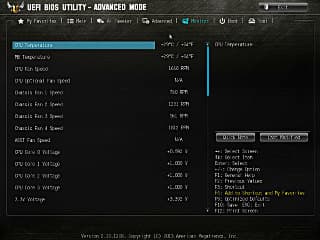

  • Monitor: контроль температур, напряжений и скоростей работы вентиляторов, выбор режима автоматической регулировки скорости вентиляторов;

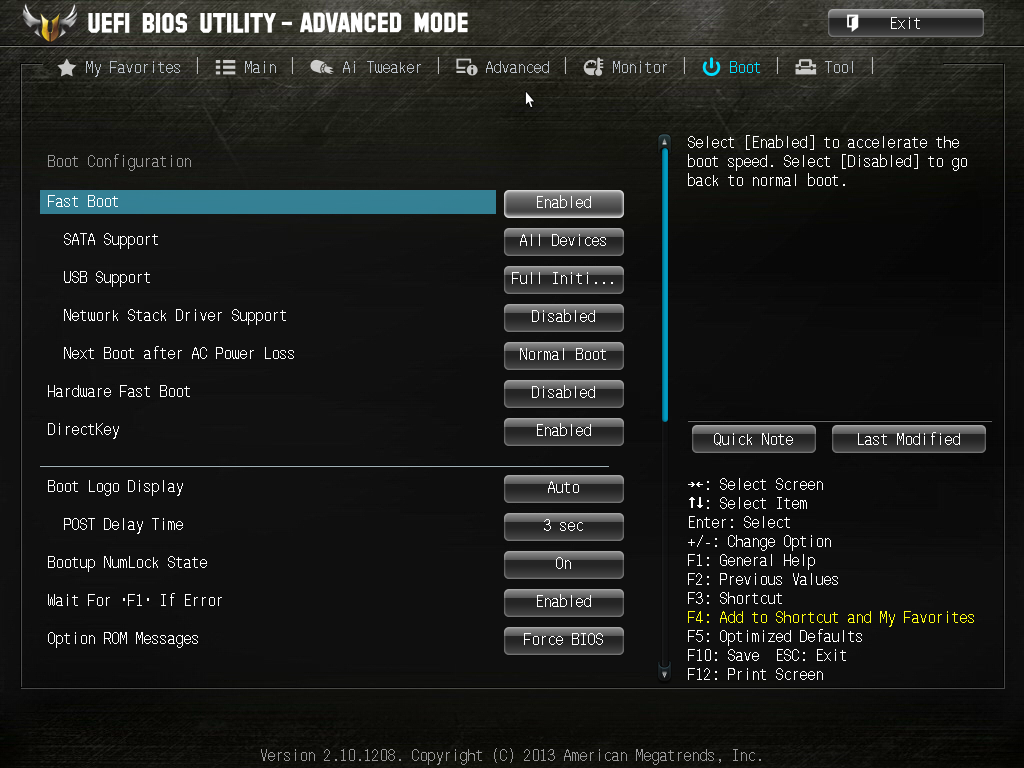

  • Boot: опции загрузки, выбор загрузочного устройства;
  • Tool: утилита EZ Flash 2 для обновления BIOS, работа с профилями разгона, чтение данных из SPD модулей памяти.

Сегодня BIOS Setup, особенно у таких «богатых» плат, как рассматриваемая, может представлять собой очень непростую и запутанную систему. Конечно, производители стараются что-то делать с этой проблемой, но хорошо получается не всегда.

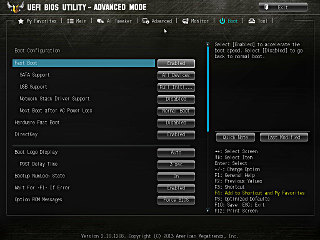

BIOS материнской платы ASUS Gryphon Z87  BIOS материнской платы ASUS Gryphon Z87

В данном случае большинству пользователей будет достаточно режима EZ Mode, а Advanced, на наш взгляд, реализован скорее по инерции и для поддержки имиджа производителя. Маловероятно, что такие возможности, как список избранного, быстрые ссылки (Shortcut) или заметки (Quick Note) будут широко востребованы пользователями. А вот журнал изменений (Last Modified) вполне может пригодиться, если вы вдруг забудете, что и где изменили.

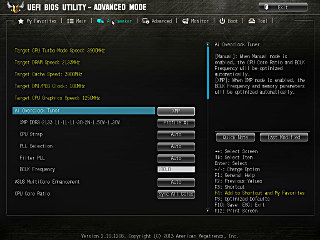

BIOS материнской платы ASUS Gryphon Z87  BIOS материнской платы ASUS Gryphon Z87

Что касается установки обновлений, то компания предлагает сразу несколько способов, наиболее простыми из которых являются встроенная в BIOS утилита EZ Flash 2 и функция USB BIOS Flashback с соответствующей кнопкой и выделенным портом USB на задней панели, уже знакомая нам по прошлому поколению материнских плат ASUS. Вместе с ней можно использовать утилиту, которая автоматически загружает последнюю версию с сайта производителя и записывает ее на флэш-накопитель под правильным именем.

Тестирование платы проводилось с версией BIOS 3009.

Функциональность

Новый чипсет Intel Z87 выводит интеграцию в материнских платах на новый уровень. В нем еще больше портов USB 3.0, и все порты SATA поддерживают 6 Гбит/с. Так что разумный набор дополнительных чипов сокращается до звукового и сетевого контроллеров.

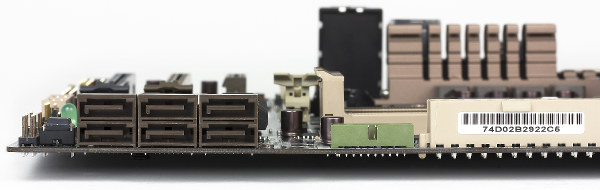

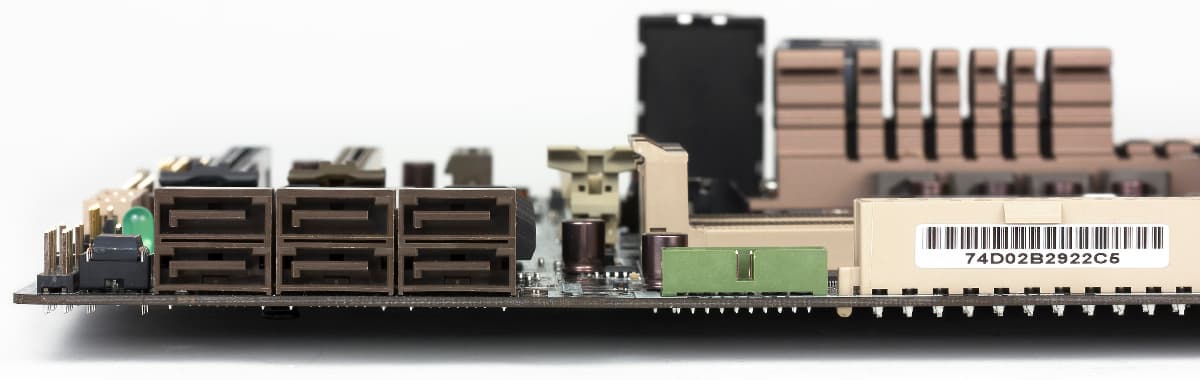

ASUS Gryphon Z87 имеет шесть портов SATA 6 Гбит/с. Их разъемы находятся на обычном месте на нижнем правом краю платы. Все разъемы угловые, так что установке крупных видеокарт они мешать не будут. Отметим, что ни eSATA, ни mSATA в данном решении нет. Чипсет Intel обеспечивает работу технологий RAID уровней 0, 1, 5 и 10, а также RST/SRT/SCT.

Быстрая проверка скорости работы нового контроллера SATA с SSD-накопителем Corsair Neutron GTX 240 ГБ показала отличные результаты. Так что владельцам нескольких быстрых SSD будет куда их эффективно пристроить.

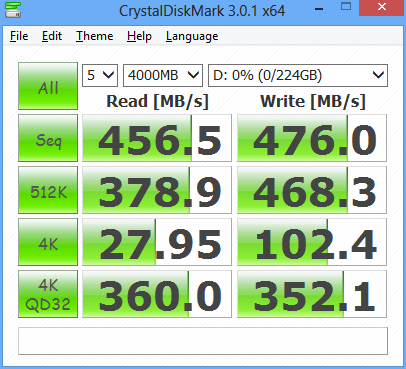

Скорость работы контроллера SATA на Intel Z87

В чипсетном контроллере USB также произошли усовершенствования: теперь он имеет шесть портов версии 3.0 и восемь версии 2.0. Четыре из первых находятся на задней панели, а два представлены в виде разъема на текстолите. Похожая конфигурация и у USB 2.0: четыре сзади и два по два на разъемах. Плата поддерживает утилиту USB Charger+, которая позволяет увеличить ток зарядки мобильных устройств на одном из портов и восстанавливать заряд их аккумуляторной батареи при выключенном компьютере. Жаль, что работает это только с единственным портом USB 3.0, расположенным на задней панели.

Упомянем также поддержку контроллером протокола UASP, который позволяет существенно увеличить скорость работы накопителей. К сожалению, производители готовых контейнеров и переходников не указывают данную функцию в спецификациях, а судить о ней только по названию установленного чипа и его характеристикам, как показал наш опыт, тоже не стоит. Однако и без этого протокола скорость работы контроллера очень высокая, что видно по следующему скриншоту.

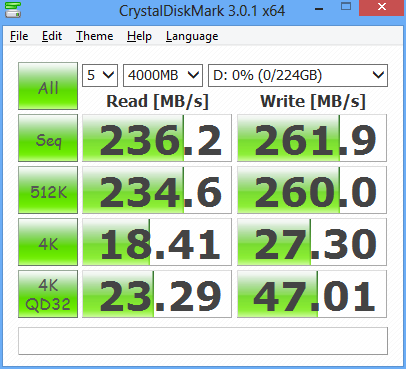

Скорость работы контроллера USB 3.0 на Intel Z87

Гигабитный сетевой контроллер также новой модели — установлена микросхема WGI217V (название адаптера — Intel I217V), представленная в конце прошлого года. В паре с серверной моделью Intel I350-T2 он показал скорость приема и передачи на уровне 950 Мбит/с (в дуплексе — около 1,7 Гбит/с), так что проблем с производительностью у него явно нет.

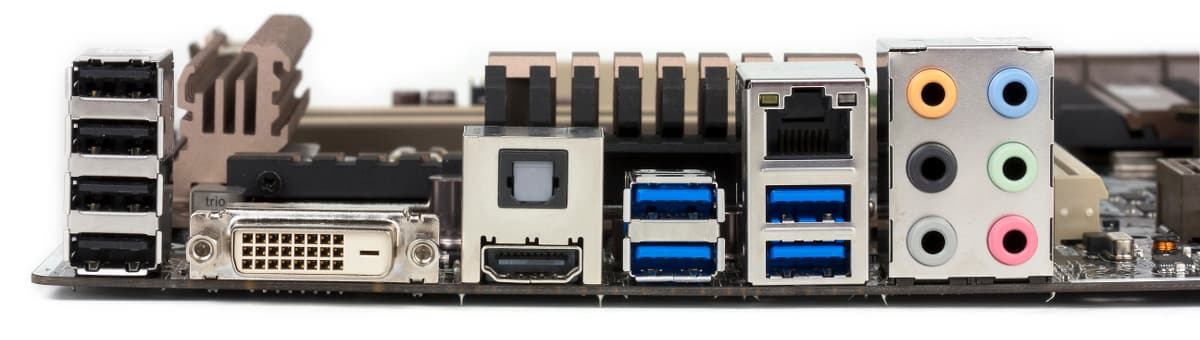

В аудиокодеке ничего менять не стали — поставили проверенное решение на Realtek ALC892. Сзади у платы есть шесть аналоговых миниждеков и цифровой оптический выход. На текстолите находится разъем формата AAFP для корпуса, поддерживающий оба варианта конфигурации — и HDA, и AC’97. Также есть дополнительный разъем цифрового выхода. Контроллер поддерживает работу с многоканальным звуком до 7.1 включительно и позволяет выводить звуковые дорожки через штатный HDMI.

Для подключения монитора установлены только цифровые разъемы — DVI-D и HDMI. Так что если у вас еще работает что-то аналоговое, придется от него отказаться. Конфигурация системы позволяет использовать одновременно два монитора для встроенного в процессор графического контроллера.

Суммируем в общем списке возможности рассматриваемой материнской платы:

  • 6 внутренних портов SATA 6 Гбит/с на базе чипсета;
  • 6 чипсетных портов USB 3.0: 4 на задней панели, 2 на внутреннем разъеме;
  • 8 чипсетных портов USB 2.0: 4 на задней панели, 2 по 2 на внутренних разъемах;
  • гигабитный сетевой контроллер на базе микросхемы Intel WGI217V;
  • интегрированный звук на базе HDA-кодека Realtek ALC892 формата 7.1, с аналоговыми выходами, оптическим цифровым выходом на задней панели платы, коннекторами для подключения разъемов на корпусе и S/PDIF.

На первый взгляд список может показаться очень коротким, однако в реальности этих возможностей будет достаточно подавляющему большинству пользователей. Новый чипсет Intel позволяет реализовать своими силами вполне современный вариант конфигураций, в том числе и высокопроизводительных систем.

Возможности разгона

Официально серия TUF не ориентирована на разгон процессора, однако наличие качественной элементной базы и многофункциональной системы управления питанием может помочь получить в этом сценарии неплохие результаты. Учитывая, что платформа совсем свежая и пока не очень понятны возможности новых процессоров, не будем уделять много внимания данной теме в этой статье. Но совсем не попробовать было бы, конечно, странно. В тестировании использовался процессор Intel Core i7-4770K, СВО Corsair Hydro Series H100, модули оперативной памяти Corsair Vengeance CMZ16GX3M4X2133C11R (два модуля из набора) и блок питания Corsair TX750M.

«Однокнопочный» вариант OC Tuner в BIOS дал нам скромный результат в 4,1 ГГц (для полной нагрузки; для однопоточной — 4,3 ГГц), полученные увеличением множителя процессорных ядер. Для более интересного результата желающим придется воспользоваться тонкими настройками BIOS Setup или утилитой TurboV, предварительно установив ее с комплектного оптического диска или сайта производителя. Эта утилита имеет очень скромный интерфейс, однако позволяет изменить напряжение и множители, а это именно то, что нам и требуется. С точки зрения удобства, программа слишком простая, так что без запуска Ai Suite III не обойтись. В Ai Suite III можно будет проверить текущие режимы работы процессора и настроить систему питания Digi+ Power Control.

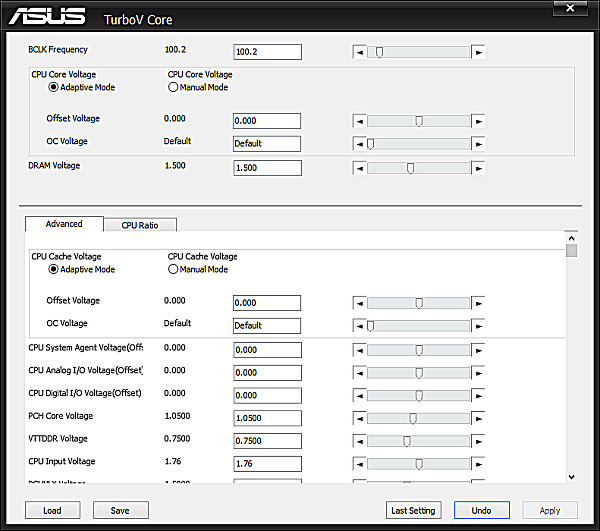

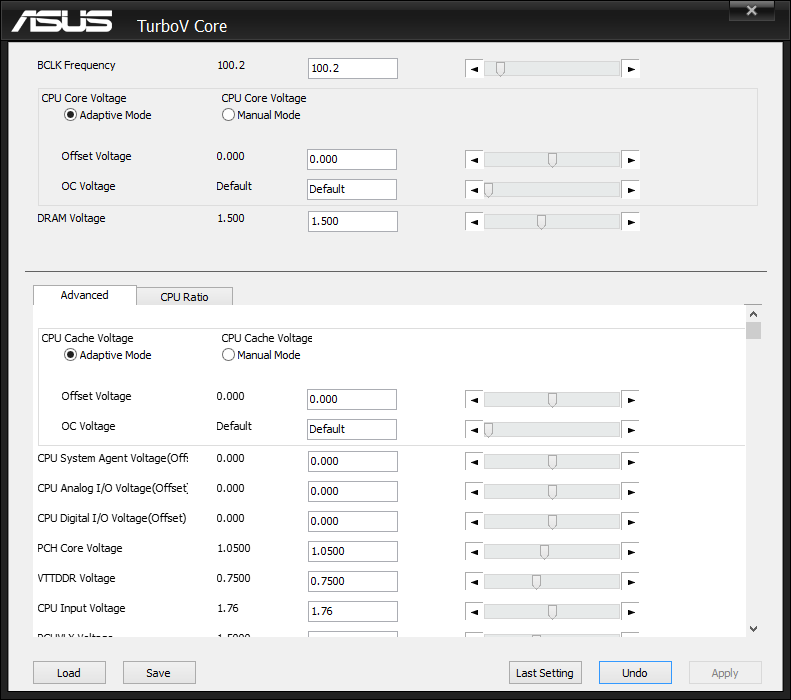

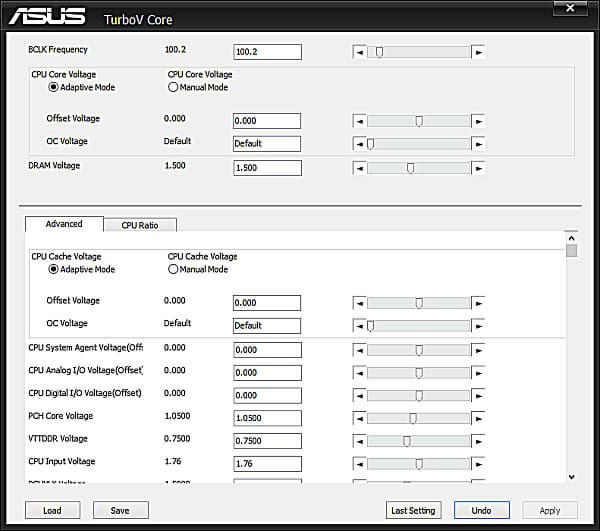

В нашем случае с TurboV удалось получить результат в 4,5 ГГц на 1,25 В. При этом температура процессора под нагрузкой поднималась очень существенно — практически до 100 градусов. На старте платформы сложно судить о разгонном потенциале новых решений, однако пока процессор не кажется привлекательным в данном сценарии.

Заключение

Новое поколение платформы Intel уже начинает появляться на рынке в виде готовых материнских плат. Топовые производители вполне ожидаемо решили начать с наиболее интересных и необычных моделей для привлечения внимания потребителей.

Рассмотренная в данном материале microATX-плата ASUS Gryphon Z87 относится к серии TUF, которая отличается наличием специальных решений для повышения надежности работы, в том числе и в неблагоприятных условиях. Правда, надо отметить, что эта младшая модель поставляется без защитного кожуха, знакомого нам по старшим продуктам в серии TUF. Так что сама по себе плата Gryphon Z87 отличается в основном только необычной цветовой гаммой и качественными электронными компонентами. Для дополнительной защиты от пыли придется докупать комплект Armor Kit.

Также в этом продукте стоит отметить отличные возможности по управлению системой охлаждения ПК — четыре разъема для вентиляторов корпуса, множество датчиков температуры и специальное программное решение Thermal Radar 2. Аналогичные утилиты мы видели ранее в продуктах ASUS, однако в серии TUF технология более интересна.

С точки зрения разгона новую платформу пока сложно оценить, но система питания платы позволяет эксплуатировать процессор на существенно более высоких частотах, чем было предусмотрено Intel.

Для формата microATX плата имеет оптимальный набор слотов расширения, позволяющий создавать в том числе и SLI/CrossFireX-конфигурации графических карт. С новым чипсетом Intel можно реализовать больше портов USB 3.0 и SATA 6 Гбит/с, так что из дискретных контроллеров на плате есть только сетевой адаптер и звуковой чип.

По стоимости решения на момент написания статьи информации не было. Судя по предыдущей серии, наценка за «надежность» может быть достаточно велика.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0).

Эта модель на сайте производителя



Благодарим компанию Corsair за предоставленное для тестового стенда оборудование:
жидкостную систему охлаждения Hydro Series H100,
модули оперативной памяти Vengeance CMZ16GX3M4X2133C11R и блок питания TX750M
