Albatron PX865PE Pro II ? системная плата на базе чипсета i865PE


Плата является старшей в линейке компании на этом чипсете и обладает соответствующей высокой функциональностью и неплохой комплектацией.

Комплект поставки включает:

  • Упаковку: коробка нового дизайна с неким насекомым (багов при тестировании замечено не было :));
  • Документацию: руководство пользователя материнской платы, руководство по настройке IDE RAID и плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
  • Кабели: один SATA, 3 ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с COM- и Game-портами;
  • Планку на заднюю панель компьютера с разъемами Mic-In, Earphone-Out и S/PDIF In/Out типов Coaxial и TosLink;

  • Планку на заднюю панель компьютера с 4 портами USB 2.0;
  • Планку на заднюю панель компьютера с 2 портами FireWire;
  • Заглушку на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • PC-cillin 2000;
    • InterVideo WinDVD;
    • InterVideo WinRip;
    • InterVideo WinCinema.

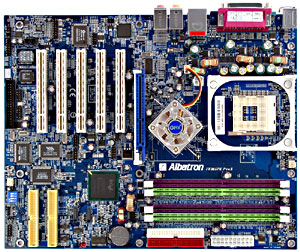

В разводке платы есть несколько недостатков, которые будут препятствовать удобной сборке системы: разъемы IDE RAID находятся позади слотов PCI, затруднено подключение к целому ряду разъемов вдоль левого края платы, а особенно к разъему FDD (если вам, к несчастью, до сих пор нужен флоппи-дисковод). К тому же общая скученность вокруг разъемов для памяти и вставленная в слот видеокарта категорически затрудняют манипуляции с модулями памяти. Доступ к имеющейся перемычке и блоку переключателей не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 2200 мкФ и 3 по 1500 мкФ, также на плате находятся стабилизаторы питания шин AGP (включающий 3 конденсатора по 1000 мкФ) и памяти (1 на 1000 мкФ).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы VIA Envy24PT, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;

  • сетевой, реализованный на базе микросхемы Intel 82547EI (Kenai II CSA), с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20276, с возможностью создания RAID уровней 0 и 1 по протоколу ATA133;
  • контроллер шины FireWire, реализованный на базе микросхемы VIA VT6307.

На плате применены фирменные технологии компании:

  • BIOS Mirror (распаяна резервная микросхема Flash EEPROM);
  • Voice Genie (для голосовых сообщений о возникновении проблем при загрузке системы).

Наличие напряжения +5 В в режиме StandBy индицируется красным светодиодом. На плате применяется защита от установки видеокарт, не поддерживающих напряжение 1,5 В.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 3 разъема для регулируемого подключения вентиляторов (к одному из них подключен вентилятор на радиаторе MCH).

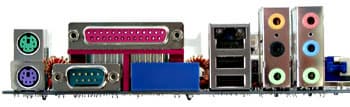

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 FireWire/ 8 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор переключателей для выбора языка функции Voice Genieанглийский/ японский/ китайский/ немецкий
Переключатель для включения/выключения функции BIOS Mirror
Переключатель для включения/выключения защиты AGP
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay
Выбор частоты работы памяти+DDR/CPU = Default, 1,33x, 1,6x, 2,00x, 2,50x, 2,66x
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66—76 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—333 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+0,8375—1,6 В с шагом 0,0125 В
Изменение напряжения памяти+2,55—2,85 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5—1,8 В с шагом 0,1 В

Использовалась версия BIOS R1.00, как последняя из доступных на время проведения тестирования.

Хорошие возможности для настройки и разгона, впечатляющая функциональность и отличный, хотя и не уникальный, комплект поставки — если бы еще не некоторое отставание по скорости от лидера, эту плату можно было бы назвать лучшей на чипсете. Однако она все равно безусловно входит в число лучших, а ее производительность, возможно, поднимется с выходом новых прошивок BIOS.

Результаты тестов:





22 мая 2003 Г.
