ЖК-телевизор
Panasonic VIERA TX-LR37G10


Мы продолжаем цикл статей, посвященный новому модельному ряду телевизоров Panasonic. В этот раз героем обзора стал представитель серии G — Panasonic VIERA TX-LR37G10. Напомним, что серия G ориентирована на использование в составе домашнего кинотеатра и имеет соответствующий лозунг: «Лучший выбор для домашнего кинотеатра!» Данная серия включает в себя три плазменных телевизора (42/46/50 дюймов) и один ЖК-телевизор (37 дюймов). Сразу предупредим, что, на самом деле, на тестировании был европейский вариант — TX-L37G10E, отличающийся от российского аналога набором аналоговых интерфейсов и наличием цифрового ТВ-тюнера.

Содержание:

Front

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

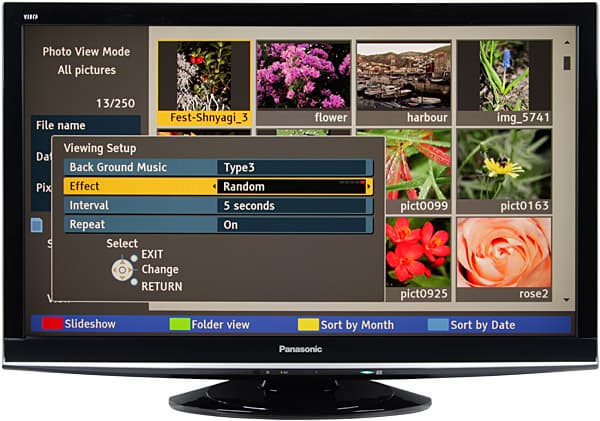

Относительно узкая рамка вокруг экрана изготовлена из пластика с черным зеркально-гладким покрытием. В комплект поставки предусмотрительно включена специальная чистящая салфетка для безопасной чистки глянцевых поверхностей, которые легко повредить неподходящим материалом. Для контраста, в оформлении телевизора используется так же пластик с серебристым покрытием — узкая полоска снизу. Поверхность самого экрана черная, не зеркально-гладкая, но и не совсем матовая, а некоторого промежуточного характера. Задняя панель корпуса изготовлена из черного матового пластика.

Rear

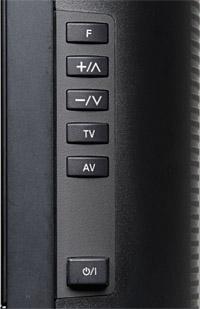

В нижней части рамки экрана находятся: ИК-приемник, датчик освещенности, индикатор состояния (неярко светится красным в режиме ожидания, и зеленым — при работе), индикатор ожидания записи (только у TX-L37G10E) и индикатор вставленной SD-карты (его можно отключить в меню). Две группы отверстий в нижней грани корпуса образуют решетки динамиков. Кнопки управления находятся на правом торце,

Buttons

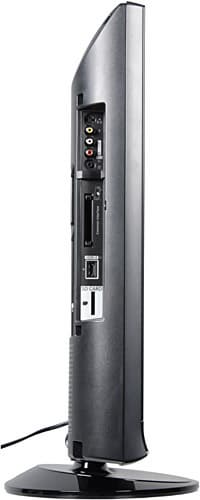

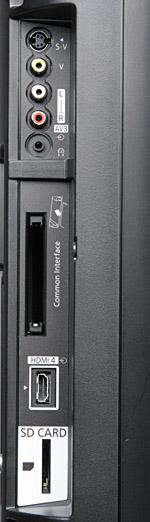

на левом — разъем для наушников, аудио/видеовходы для оперативного подключения источников сигнала, слот модуля Common Interface (только у TX-L37G10E) и слот для SD-карты.

Left

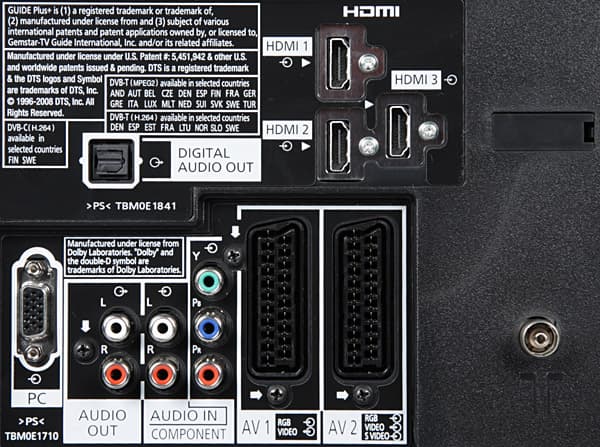

Остальные разъемы помещены в неглубокую нишу на задней панели, они ориентированы назад.

Connectors

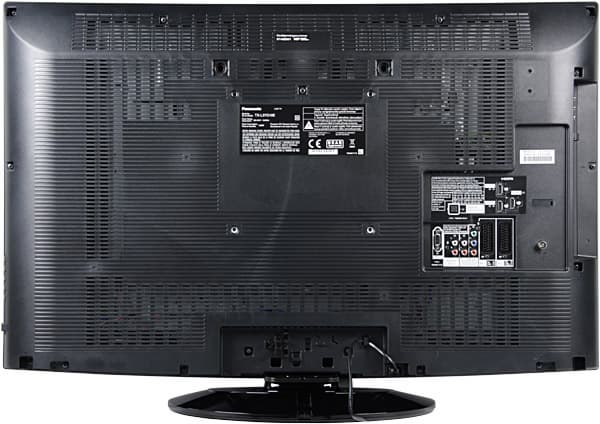

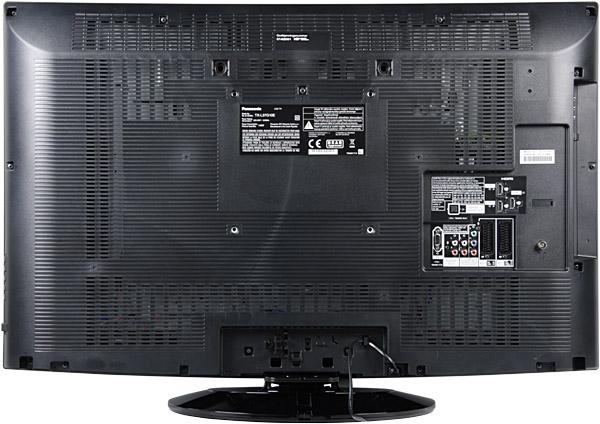

Разъема питания нет, кабель питания просто выходит из корпуса. На задней панели можно обнаружить отверстия для монтажа на кронштейне (VESA-совместимом или фирменном) и многочисленные вентиляционные решетки. Охлаждение пассивное. Основание штатной подставки закрыто черной пластиковой накладкой с зеркально-гладким покрытием.

Side

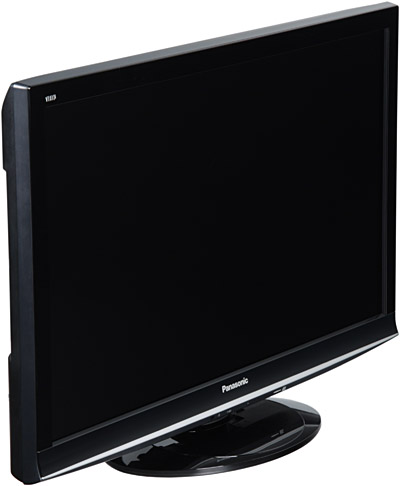

Конструкция подставка-телевизор в сборе не очень жесткая, но телевизор на подставке устойчив и стоит строго вертикально.

Side

Его можно поворачивать только вправо-влево на 15 градусов, при этом телевизор в сборе с подставкой вращаются на поворотном основании. В задней части подставки имеется отверстие, предназначенное, видимо, для крепления ремешка, предотвращающего опрокидывание телевизора (вторым концом ремешок крепится к столу или стойке).

Пульт

Remote control

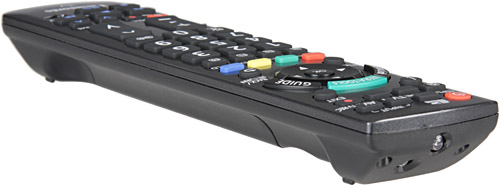

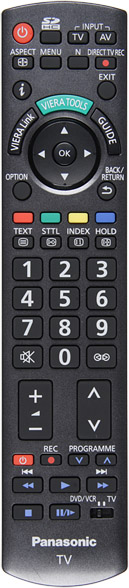

Форма корпуса эргономичная, цифровые кнопки и две самые главные кнопки-качалки очень большие. Есть удобная четырехпозиционная навигационная кнопка с кнопкой OK в центре, подписи к кнопкам контрастные и достаточно крупные. Замечание только одно — часто используемая кнопка MENU мелкая и расположена не очень удобно.

Remote control

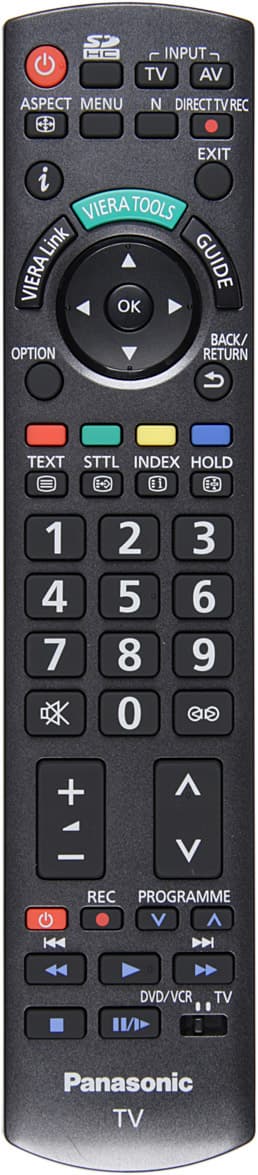

Пульт от модели TX-LR37G10 немного другой, но, судя по картинке из руководства, расположение кнопки MENU такое же. Переключатель определяет режим функционирования группы кнопок, предназначенных для управления подключенной к телевизору техникой. В положении TV сигналы с пульта передаются на телевизор, и от него по интерфейсам SCART или HDMI (функции Q-Link и VIERA Link) на подключенную технику, в положении DVD/VCR с этого пульта можно непосредственно управлять техникой от Panasonic (видеомагнитофоном, DVD-плеером и т. д.). В российской модели телевизора разъемов SCART нет, соответственно, и функции Q-Link недоступны; переключателя на его пульте тоже нет, а переключение в режим VIERA Link производится вводом специального кода. Пульт оснащен двумя ИК-излучателями: один направлен вперед, другой — вперед и вниз. Это позволяет держать пульт направленным немного вверх — так удобнее, и обозначения кнопок лучше видно.

Коммутация

В европейской модели TX-L37G10E есть пара SCART-разъемов, в российской TX-LR37G10 вместо них имеется набор из компонентного и композитного видеовходов, аудиовхода и одного композитного видеовыхода (все — RCA-разъемы). Решение несколько странное, ведь в России есть давняя традиция использовать SCART-интерфейс. Но, видимо, у компании Panasonic есть весомые доводы в пользу компонентных входов. Аналоговым видеовходам соответствуют свои или совместно используемые аналоговые аудиовходы, HDMI-входы принимают цифровые аудиосигналы (стереофонические PCM), а входы HDMI 1/4 могут работать в связке c аналоговыми аудиовходами (режим задается в меню). Пользователь может указать, какой из двух SCART-ов будет использоваться для передачи сигналов Q-Link, и какой видеосигнал (есть ограничения) будет через него выводиться. Внешнюю аудиосистему можно подключать к SCART-ам, к паре RCA и оптическому цифровому интерфейсу. В российской модели SCART-ов нет (и Q-Link, соответственно, тоже нет), поэтому для вывода видеосигнала используется отдельный композитный видеовыход. Меню выбора источника сигнала вызывается кнопкой AV пульта, а кнопка TV сразу активирует ТВ-тюнер. Входу можно присвоить имя, выбрав из списка предустановленных или введя свое (до 10 символов), также вход можно отметить как неиспользуемый.

OSD

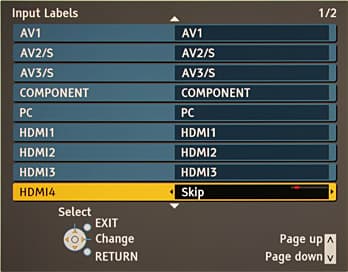

Телевизор умеет сам переключаться на активировавшиеся входы SCART и HDMI. Заявлена поддержка управления внешними устройствами по SCART (Q-Link) и по HDMI (требуется совместимость с HDAVI Control 4).

Меню и локализация

Меню крупное, шрифт удобочитаемый, навигация удобная и экономная. При настройке изображения меню с экрана исчезает, остается только одна строчка с параметром (есть и ползунок, и цифровое значение), что позволяет без помех оценить вносимые изменения. Существует короткое (1-3 пункта) контекстное меню, вызываемое кнопкой OPTION (при активной функции VIERA Link эта кнопка вызывает меню подключенного по HDMI-устройства, если оно совместимо с этой функцией). В модели TX-LR37G10 есть русская версия графического интерфейса. Судя по руководству к TX-LR37G10, перевод, в целом, хороший.

Дополнительные возможности

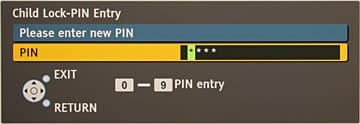

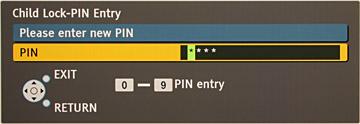

Выбранные ТВ-каналы и входы (все сразу или по отдельности) можно заблокировать PIN-кодом (защита от детей).

OSD

Таймер на выключение имеет диапазон 15-90 мин. В режиме Игра можно включить вывод на экран времени непрерывной работы в этом режиме с периодичностью в 30 мин.

Звук

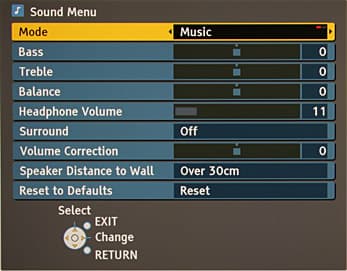

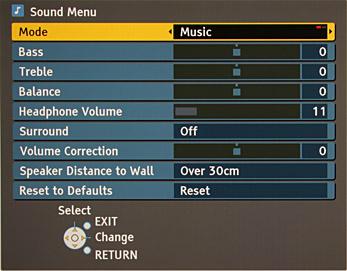

В телевизоре есть регулировки уровня высоких и низких частот, стереобаланса, громкости в наушниках и отдельная для каждого источника и TB-канала дополнительная коррекция уровня громкости. Облагородить звук могут два режима окружающего звучания. Настройка Расстояние колонка-стена оказывает влияние на передачу низких частот. Есть только два предустановленных профиля — Музыка и Речь.

OSD

При подключении наушников динамики не отключаются. Для отключения динамиков нужно воспользоваться кнопкой на пульте или просто уменьшить их громкость до нуля. Встроенные акустические системы хорошо передают звук от средних басов (слышно от 75 Гц) до высоких частот. Стереоэффект есть. Громкость хорошая, даже на максимальной громкости искажения приемлемые, а выраженного дребезга и резонанса корпуса нет. Впрочем, при попытке увеличить уровень низких частот, динамики начинают захлебываться. Тем не менее, в сравнении с типичной для телевизоров ситуацией, акустика данной модели отличается высоким качеством. Звук в наушниках чистый, хорошо воспроизводятся все частоты, запас громкости огромный, уровень фоновых помех — ниже слышимого.

ТВ-тюнер

В неблагоприятных условиях приема (Москва, Останкинская башня далеко, и окно на нее не смотрит) на комнатную антенну телевизор нашел 17 ТВ-станций (в этот раз мы не забыли выбрать правильную страну в ходе начальной установки: России не было, но Польша вполне подошла). Из них 8 отличались картинкой хорошего качества, 7 — приемлемого, а 2 — плохого. Результат очень хороший. Список каналов, полученный в результате автопоиска, можно отредактировать вручную. В свойствах канала редактируются: система звука, система цвета, название (5 символов) и флаг пропуска. Кроме того, можно подправить частоту вручную и запустить поиск от текущего канала. Телевизор показывает телетекст (для русской кодировки нужно выбрать East1/СНГ в установках) и декодирует стереозвук.

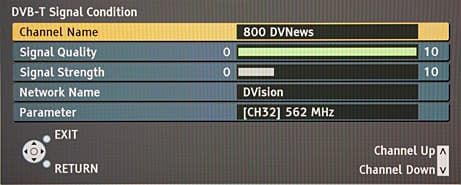

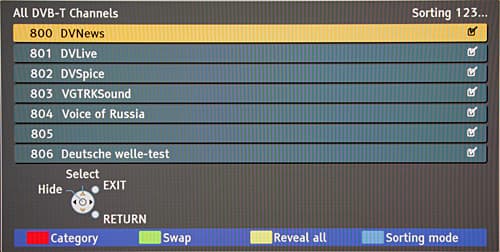

В европейской модели TX-L37G10E есть цифровой тюнер (DVB-T/C, MPEG2/H.264), в российской TX-LR37G10 его нет. Впрочем, сожалеть (пока?) не о чем, так как мы не смогли найти ни одного (!) открытого цифрового ТВ-канала (а раньше были), только радио «Deutsche welle-test» что-то бубнило на немецком языке.

OSD

OSD

Настройки изображения

Дабы избежать повтора, хотя бы в этом разделе дадим ссылку на предыдущую статью. Отличие только в одном — в TX-L37G10E и TX-LR37G10 нет режимов картинка-в-картинке и картинка-и-картинка.

VIERA TOOLS

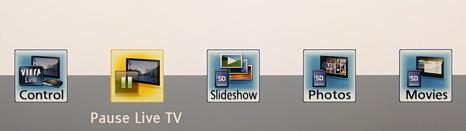

При нажатии на кнопку с одноименной надписью, на экран выводится меню из 5-ти (7-ми для TX-LR37G10) иконок. Выбор иконки активирует соответствующую функцию из набора VIERA TOOLS. Впрочем, до большинства из них можно добраться альтернативным путем — через меню, с пульта, из контекстного меню или просто вставив SD-карту. Первые две (четыре для TX-LR37G10) относятся к управлению подключенным к телевизору оборудованием от Panasonic, оставшиеся три — это просмотр содержимого SD-карты.

OSD

Телевизор умеет показывать JPG-картинки с SD-карт памяти (заявлена поддержка карт с емкостью до 32 ГБ включительно). Есть режим миниатюр и слайд-шоу с настраиваемым интервалом смены изображения (5-120 с), эффектами перехода (3 эффекта и случайный выбор), возможностью включения фоновой музыки (3 вида) и автоповтора (см. первую фотографию). Курсорными стрелками вверх-вниз картинки вращаются с шагом 90 градусов. Изображения можно группировать по папкам, по дате, по месяцу или просто вывести миниатюры всех файлов одним списком. JPG-картинки отображаются идеально — они плотно вписаны в экран, пропорции сохраняются, четкость и цветопередача великолепные. Заявлена возможность воспроизведения видео с SD-карт: записанного на видеокамерах Panasonic в формате MPEG2 (проверяли, все отлично) и AVCHD (не проверяли, но сомнений в работоспособности нет).

Работа с источниками видеосигнала

При VGA-подключении поддерживаются несколько режимов, но разрешение 1920 на 1080 пикселей не поддерживается. В случае DVI-подключения (с помощью простого кабеля-переходника с HDMI на DVI) режим 1920 на 1080 поддерживается, при этом нет никакой интерполяции, картинка выводится пиксель в пиксель. Черно-белые сетки пикселей через 1 выводятся четко и без артефактов. Качество вывода тонких цветных линий высокое, однако, для вертикальных линий яркостная четкость немного увеличивается в ущерб цветовой четкости. HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300 и к Blu-ray-плееру Panasonic DMP-BD60. Телевизор поддерживает режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, завал в светах и тенях не выходит за безопасные границы, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с.

При подключении к источникам аналоговых видеосигналов четкость картинки приближается к пределу возможностей соответствующих интерфейсов. Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков отображаются как в светах, так и в тенях (незначительный завал в тенях не выходит за границы безопасного диапазона).

Чересстрочные видеосигналы в прогрессивное изображение телевизор преобразует по простому алгоритму: меняющиеся участки изображения выводятся по полям, с дрожащими горизонтальными границами и пониженной вертикальной четкостью, неподвижные складываются из смежных полей. По возможности, лучше подключать телевизор к источнику прогрессивного сигнала. Функция подавления видеошумов работает мягко, шумов становится чуть меньше, но и хвоста из неубранного шума за двигающимися объектами нет. При масштабировании из низких разрешений выполняется эффективное сглаживание границ объектов — зубцов на диагоналях не видно.

Функции Intelligent Frame Creation и 24p Smooth Film отвечают за вставку промежуточных кадров. Отличие в том, что вторая доступна только при входном сигнале 1080p@24. Ситуация аналогична уже рассмотренной модели Panasonic TX-LR32V10: реальный эффект видно только в случае включения 24p Smooth Film — движения становятся плавными, на максимальном уровне даже для быстрых движений устраняется строб, артефакты, конечно, встречаются, но их видно, только если специально присматриваться.

Аппаратное тестирование

Во всех тестах, если не указано иное, телевизор был подключен по HDMI к компьютеру с видеокартой NVIDIA Quadro FX 2000. Профиль — Игра/Тепло с исходными настройками.

Оценка качества цветопередачи

Для оценки качества цветопередачи, использовался колориметр GretagMacbeth Eye-One Display LT. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К.

Цветовой баланс Цветовая температура на шкале серого, К (delta uv)
25%50%75%100%
Тепло6500 (0,343)6480 (0,411)6500 (0,459)6390 (0,486)

Цветовая температура, в случае предустановленного профиля Тепло, очень близка к 6500 К, при выборе профилей Холодно и Нормальный — сильно выше. Приведенный график показывает, какая нужна коррекция цветов в случае профиля Тепло (в идеальном случае, все три цвета ложились бы на прямую, идущую из нижнего левого угла в верхний правый).

Curves

По мнению нашего калибратора, требуется небольшая коррекция усиления зеленого цвета (что может быть выполнено через меню с дополнительными настройками), а в остальном с цветопередачей все нормально. Цвета насыщенные, цветовой охват немного больше sRGB:

Gamut

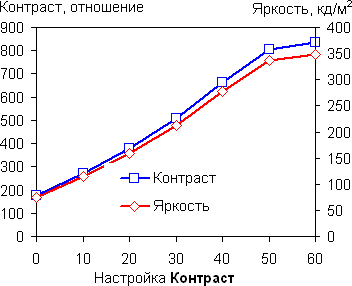

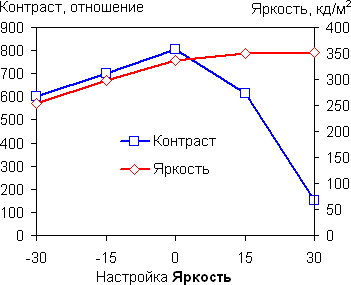

На шкале серого подбором значений настроек удается добиться различения оттенков с шагом через 1 от 4 в тенях, и до 255 — в светах. При значительном увеличении параметра Контраст, пропадают градации в светах, при уменьшении — уменьшается яркость. При увеличении параметра Яркость растет яркость черного поля (что снижает реальную контрастность), при его уменьшении — пропадают градации в тенях и уменьшается яркость. Это иллюстрирую графики.

Luminosity graph

Luminosity graph

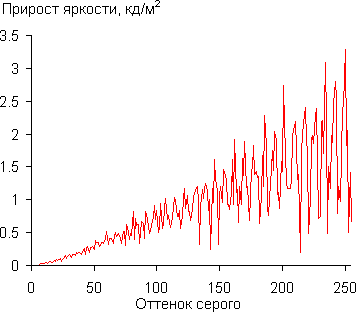

Для оценки характера роста яркости, на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255) при заводских настройках. График показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

256-diff

Аппаратно оттенки серого начинают отличаться с 4, 4, 4. Далее, сохраняется относительно равномерный рост яркости с периодическими выбросами, но каждый следующий оттенок всегда ярче предыдущего. Аппроксимация гамма-кривой (при настройке Гамма = 2.2) дала показатель 2,19, что очень близко к стандартному значению 2,2. При этом реальная кривая практически совпала с аппроксимирующей функцией.

Измерения равномерности черного и белого полей, и яркости

На взгляд, белое и черное поля равномерные, контрастность высокая.

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. В таблице приведены средние значения, а также минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля0,39 кд/м²-10,47,9
Яркость белого поля312 кд/м²-8,87,9
Контрастность801:1-5,14,6

Аппаратные измерения показали, что контрастность высокая, а равномерность параметров отличная. В режимах Динамический и Нормальный работает динамическая подстройка яркости — для темных сцен яркость понижается, для светлых — повышается, что улучшает визуальное восприятие темных сцен. При этом яркость регулируется изменением яркости ламп подсветки. Динамическая контрастность для режима Динамический в центре экрана равна 9800:1. График показывает, как растет яркость при переключении с черного поля на белое в режиме Динамический (пульсации яркости для наглядности сглажены).

Dyn. contr.

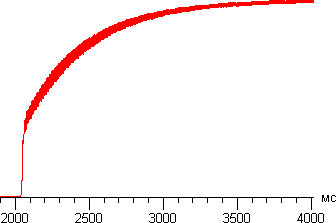

Видно, что яркость возрастает плавно и достигает максимума примерно за 2 с.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Режим Яркость, кд/м²
Динамический467
Нормальный347
Игра336
Игра + Режим Эко (в темноте)219
Игра + Режим Эко (в темноте) + Энергосохр.172

То есть для понижения яркости без ущерба для качества картинки, нужно менять профили и комбинировать режимы Режим Эко и Энергосохр. При этом яркость регулируется с помощью ШИМ. Частота модуляции равна 120 Гц. Это достаточно высокая частота, чтобы мерцания не было заметно.

Определение времени отклика и задержки вывода

Из-за значительной (во всех режимах) модуляции ламп подсветки точное время отклика определить сложно. Из графиков зависимости яркости от времени видно, что время включения и время выключения каждое не превышает 16,7 мс. Сгладив графики, удалось рассчитать время отклика: при переходе черный-белый полное время отклика равно 16,7 мс (9,0 вкл. + 7,7 выкл.), а среднее суммарное (от оттенка к другому и обратно) время отклика при переходе между полутонами равно 16,8 мс. Если сглаживание и увеличило эти значения, то не намного. В целом, учитывая повышающую четкость движения модуляцию ламп подсветки, синхронизированную с частотой кадров, матрица телевизора достаточно быстра как для просмотра фильмов, так и для динамичных игр.

Задержка вывода относительно ЭЛТ-монитора определялась, исходя из результатов одновременной записи двумя фотодатчиками. Ее величина составила порядка 21 мс в режиме Игра, 33 мс — в режиме Кинотеатр при выключенном IFC, и 25 мс — при включенном IFC (при HDMI-подключении). Это достаточно низкое значение задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскости Яркость черного поля
По диагонали.

Яркость черного поля.

Контрастность
Контрастность.

Уменьшение яркости белого поля на 50%:

Направление Углы
Вертикальное 47°/-47°
Горизонтальное 60°/-60°
Диагональное 56°/-57°

Отметим плавное уменьшение яркости в горизонтальном направлении с широким плато в области небольших отклонений от перпендикуляра к экрану. При этом графики яркостей оттенков не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее, но тоже медленно, падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при отклонении по диагонали возрастает быстрее, чем по другим направлениям, «диагональный» эффект присутствует. Контрастность в диапазоне углов ±82° для всех направлений значительно превышает 10:1.

Выводы

Сравнивая по основным характеристикам и функциональному оснащению ЖК-телевизор Panasonic VIERA TX-LR32V10 и рассматриваемую модель TX-LR37G10 (TX-L37G10E) можно отметить ряд моментов, обосновывающих позиционирование линейки G и данного конкретного представителя, в частности, как лучший выбор для домашнего кинотеатра. Во-первых, это размер экрана. 37 дюймов уже достаточно для небольшого домашнего кинозала. Во-вторых, хорошая по качеству встроенная акустическая система позволит какое-то время пережить и без внешней акустики. В-третьих, великолепные углы обзора обеспечат одинаковые условия просмотра нескольким зрителям.

Достоинства:

  • великолепные углы обзора;
  • хорошее качество изображения;
  • функция вставки промежуточных кадров, повышающая плавность движения в кинофильмах;
  • отличный аналоговый ТВ-тюнер (плюс цифровой в европейской модели);
  • просмотр JPG-картинок и видеозаписей в формате MPEG2 и AVCHD с SD-карт;
  • 4 HDMI-входа;
  • удобные в использовании пульт и меню;
  • качественные встроенные громкоговорители;
  • аккуратный дизайн;
  • отличная русификация.

Недостатки:

  • не поддерживается разрешение 1920 на 1080 при VGA-подключении.
