Кинотеатральные Full HD D-ILA-проекторы
JVC DLA-X70RB и DLA-X90RB


Младшую модель в обновленной линейке кинотеатральных проекторов от компании JVC мы уже протестировали — см. статью про проектор DLA-X30-B. Теперь настала очередь двух топовых моделей — DLA-X90RB и DLA-X70RB, — интересной особенностью которых является способность эмулировать разрешение 4К. Внешне и функционально эти два проектора во многом схожи, поэтому мы сочли возможным не разбивать материал на две отдельные статьи.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования D-ILA (Direct drive Image Light Amplifier)
Матрица 0,7″, 3 ЖК-матрицы, 16:9, VA с неорганическим выравнивающим слоем
Разрешение 1920×1080
Объектив зум 2,0x, F3,2—4, f = 21,4—42,8 мм
Лампа 220 Вт UHP
Срок службы лампы 3000 ч (в режиме пониженной яркости)
Световой поток 1200 ANSI лм
Контрастность DLA-X70RB — 80 000:1,
DLA-X90RB —120 000:1 (full on/full off)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) от 1,52 м (1,78—3,66 м)
до 5,08 м (6,06—12,3 м)
Интерфейсы
  • Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), совместим с RGB-сигналами с синхронизацией в канале G, 3 RCA
  • Видеовход, VGA, mini D-sub 15 pin
  • Видеовход, HDMI (в. 1.4a, RGB и Y/Cb/Cr (Y/Pb/Pr)-сигналы, поддержка CEC, Deep Colour), 2 шт.
  • Дистанционное управление, RS-232C, D-sub 9 pin (m)
  • Дистанционное управление, Ethernet, RJ45
  • Управление экраном/анаморфотным объективом, гнездо миниджек 3,5 мм, 12 В / 100 мА
  • Вход для внешнего ИК-приемника, гнездо миниджек 3,5 мм
  • Выход для внешнего излучателя стереоскопической синхронизации, mini DIN 3 pin
Форматы входного сигнала компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i
аналоговые RGB-сигналы: VGA-1080p: 640×480—1920×1080@60 Гц
цифровые сигналы (HDMI): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p@24/50/60 Гц, 640×480—1920×1200@60 Гц (отчет MonInfo)
Уровень шума 20 дБ (в режиме пониженной яркости)
Особенности
  • Технология e-shift
  • Поддержка стереоскопического режима с последовательным выводом кадров
  • Сдвиг объектива ±80% по вертикали и ±34% по горизонтали
  • Электромеханические приводы сдвига, трансфокатора, фокусировки и шторки объектива
  • Поддержка внешнего анаморфотного объектива
  • Функция вставки промежуточных или темных кадров Clear Motion Drive
  • Видеопроцессор HQV Reon VX
  • Диафрагма 16 шагов
  • Цифровая коррекция трапецеидальных искажений
  • Сертификаты ISF и THX 3D
Размеры (Ш×В×Г) 455×178,5×477 мм (с выступающими частями)
Масса 15,4 кг
Потребляемая мощность 360 Вт, 0,8 Вт в ждущем режиме
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • Руководство пользователя, несколько языков (русский есть)
  • Кабель питания, евровилка
  • Кабель питания, вилка британского образца
  • ИК-пульт ДУ и два элемента питания AAA для него
Дополнительные аксессуары:
  • Затворные очки PK-AG1
  • Затворные очки PK-AG2
  • Излучатель синхросигналов PK-EM1
Ссылка на сайт производителя DLA-X70RB
DLA-X90RB
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) DLA-X70RB — $8090(2)
DLA-X90RB — Н/Д(0)

Внешний вид

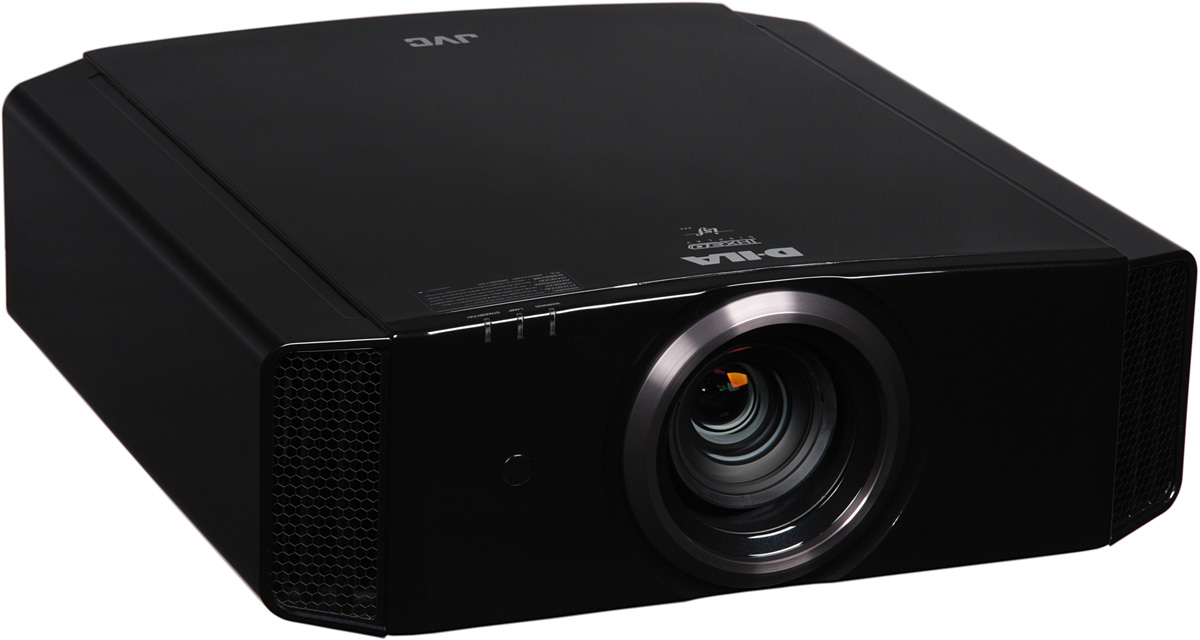

Проекторы JVC DLA-X70RB/DLA-X90RB, внешний вид

Проектор большой и относительно тяжелый. Линии корпуса строгие, украшательства отсутствуют. Материал корпуса — это пластик с черным блестящим, зеркально-гладким покрытием, за исключение днища и задней панели, которые черные, матовые и без покрытия. Блестящее покрытие относительно устойчиво к царапинам, а мельчайшие блестки эффективно скрывают мелкие повреждения и следы от пальцев. Кольцо вокруг ниши объектива изготовлено из анодированного и тонированного алюминия.

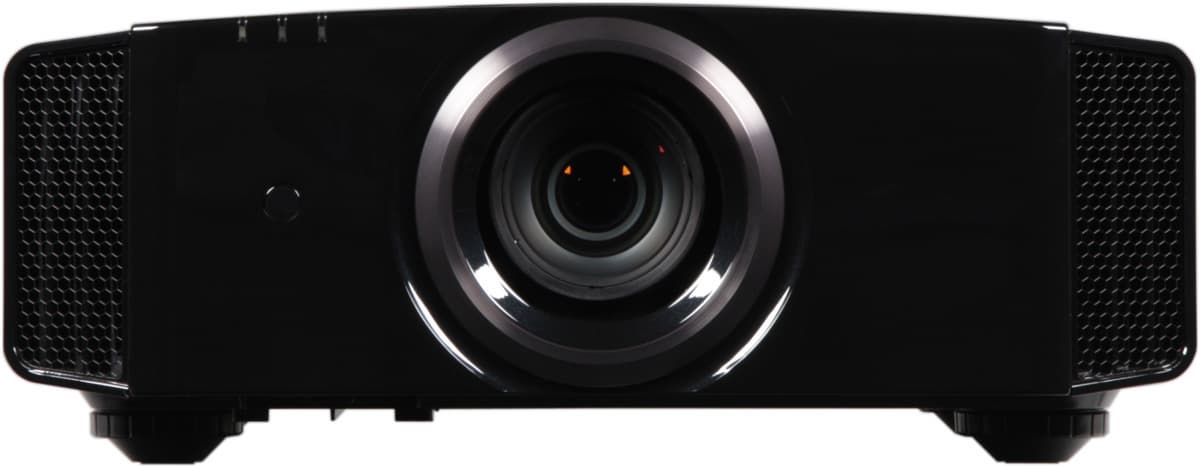

Проекторы JVC DLA-X70RB/DLA-X90RB, лицевая поверхность

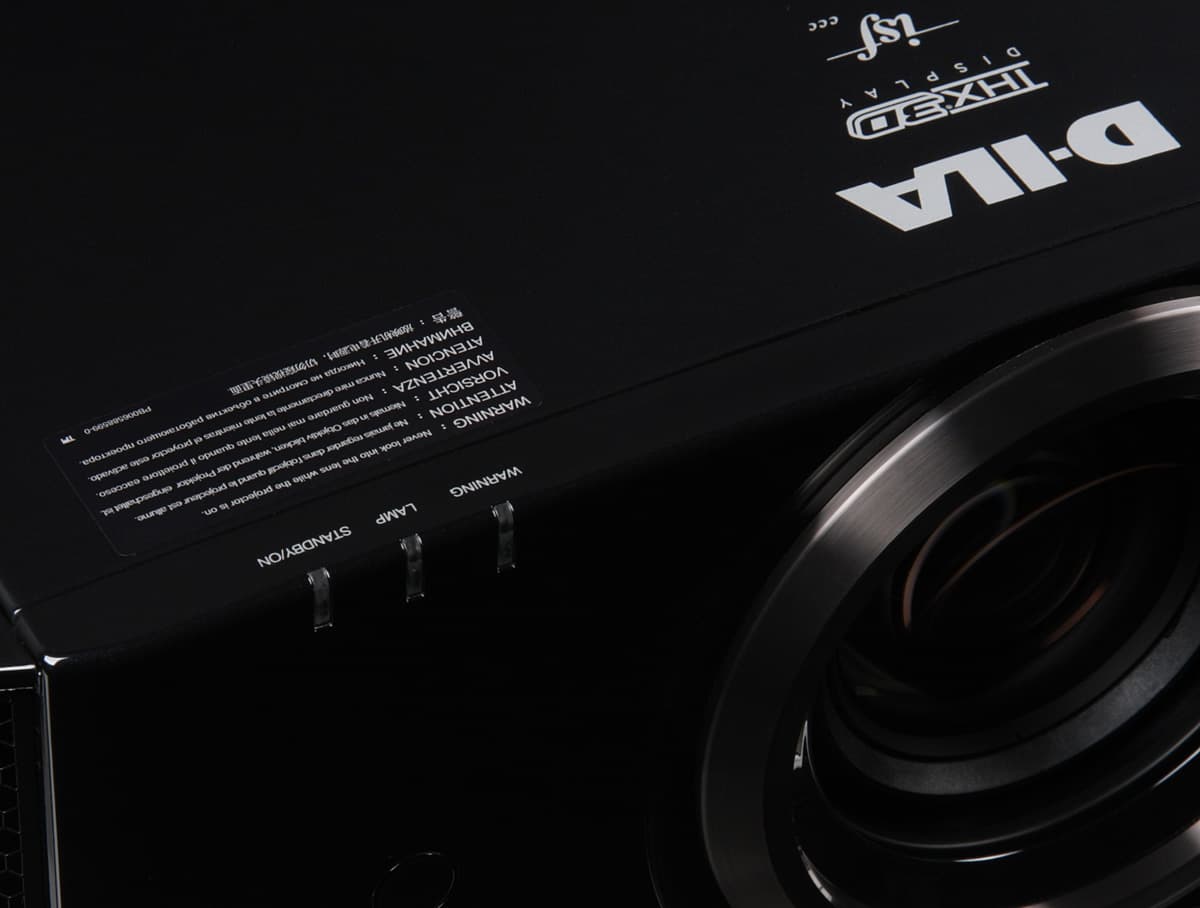

На стыке верхней и передней панели находятся индикаторы состояния (индикатор STANDBY/ON светится зеленым при разогреве лампы, мигает красным при охлаждении лампы, светится красным в режиме ожидания и не горит при работе проектора).

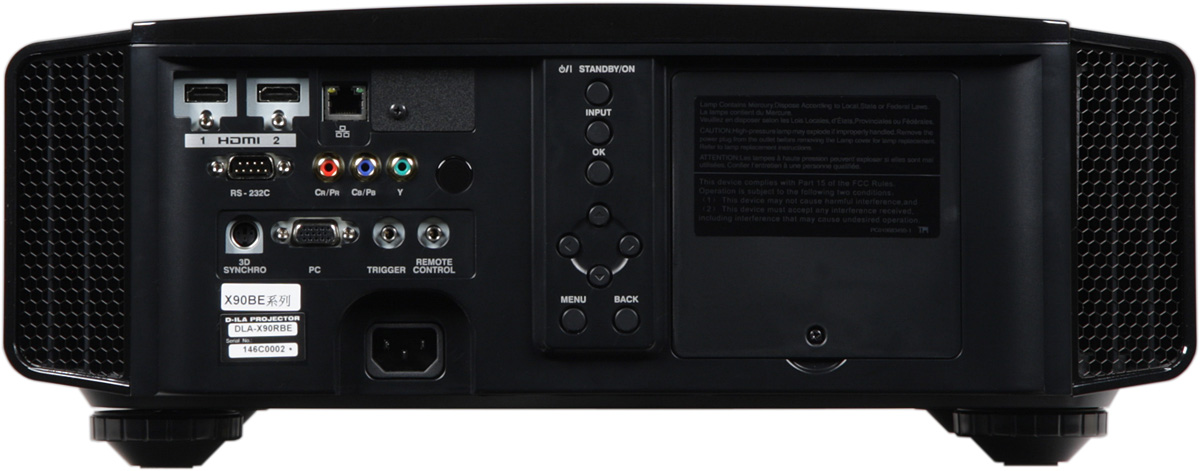

Проекторы JVC DLA-X70RB/DLA-X90RB, задняя поверхность

Спереди — окошко ИК-приемника и две решетки, через которые выдувается теплый воздух. На задней панели находятся все разъемы, окошко второго ИК-приемника, кнопки управления, крышка отсека лампы и воздухозаборные решетки по бокам (еще одна небольшая оснащенная сменным воздушным фильтром есть на днище).

Проекторы JVC DLA-X70RB/DLA-X90RB, задняя поверхность

Все четыре ножки на днище вывинчиваются из корпуса (примерно на 10 мм), что позволяет выровнять проектор при его размещении на горизонтальной поверхности. Для крепления к потолочному кронштейну эти ножки нужно выкрутить совсем и использовать освободившиеся резьбовые отверстия. Также на днище ближе к объективу есть два резьбовых отверстия, с помощью которых закрепляется анаморфотная насадка. Лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна.

Пульт

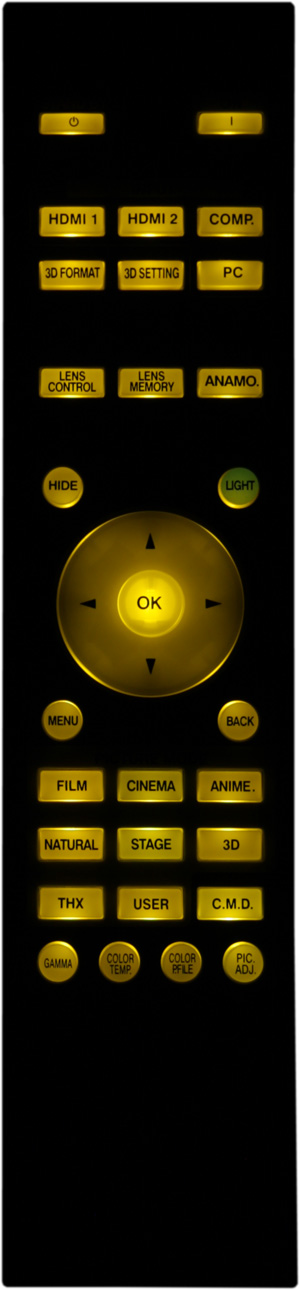

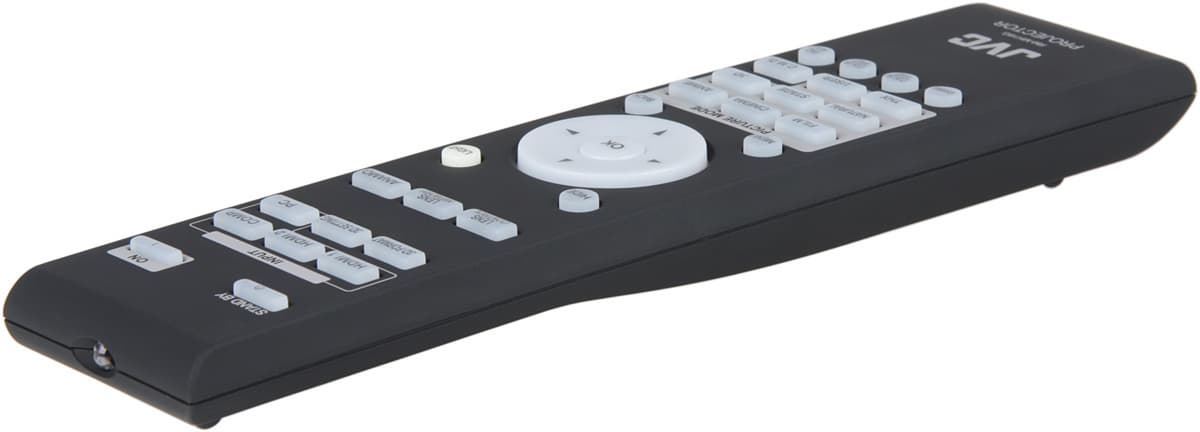

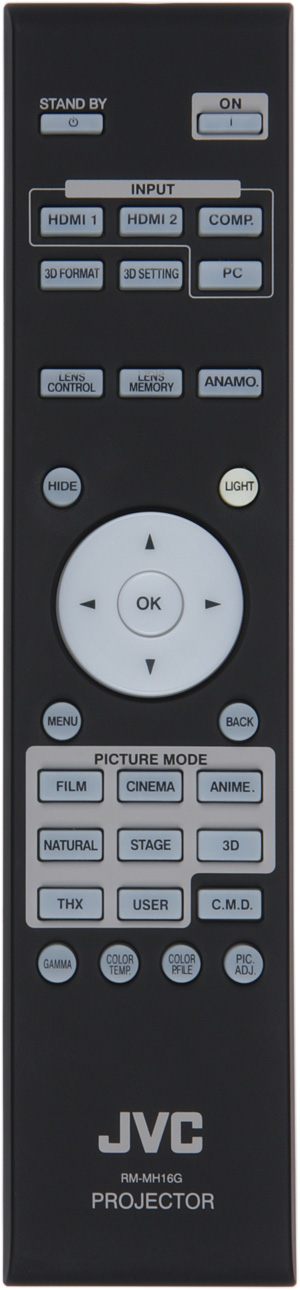

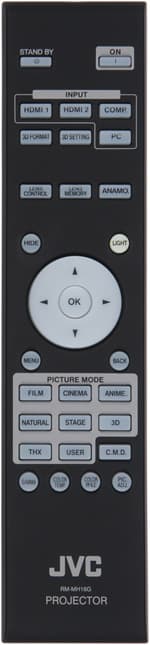

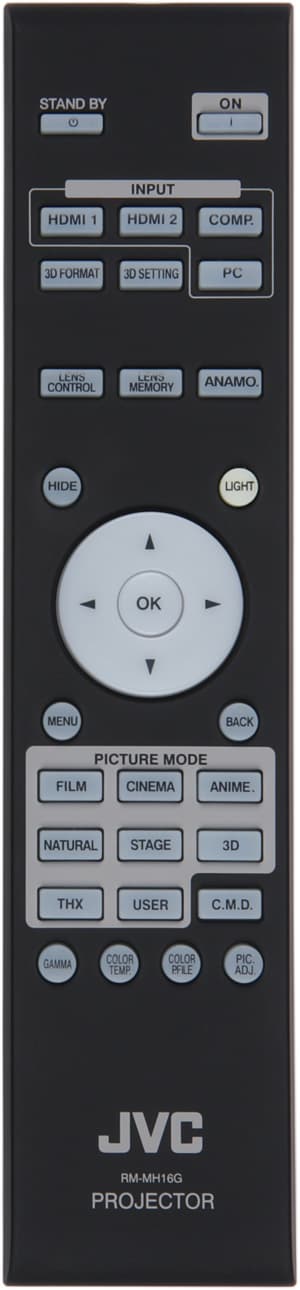

Проекторы JVC DLA-X70RB/DLA-X90RB, пульт ДУ

Пульт не очень большой. Его корпус изготовлен из пластика с матовым покрытием типа «Soft touch», на ощупь напоминающим резину. Пульт удобно ложится в руку. Кнопки некрупные, подписи контрастные, но немного мелковаты. Есть достаточно яркая и равномерная светодиодная подсветка, включающаяся небольшой круглой и фосфоресцирующей кнопочкой LIGHT. Включение и выключение проектора разнесены на две разные кнопки, подтверждение на выключение запрашивается. В меню можно выбрать код пульта A или B, которым проектор будет управляться. На самом пульте код меняется описанной в руководстве комбинацией кнопок.

Проекторы JVC DLA-X70RB/DLA-X90RB, пульт ДУ      Проекторы JVC DLA-X70RB/DLA-X90RB, пульт ДУ с подсветкой

Коммутация

JVC DLA-X70RB:

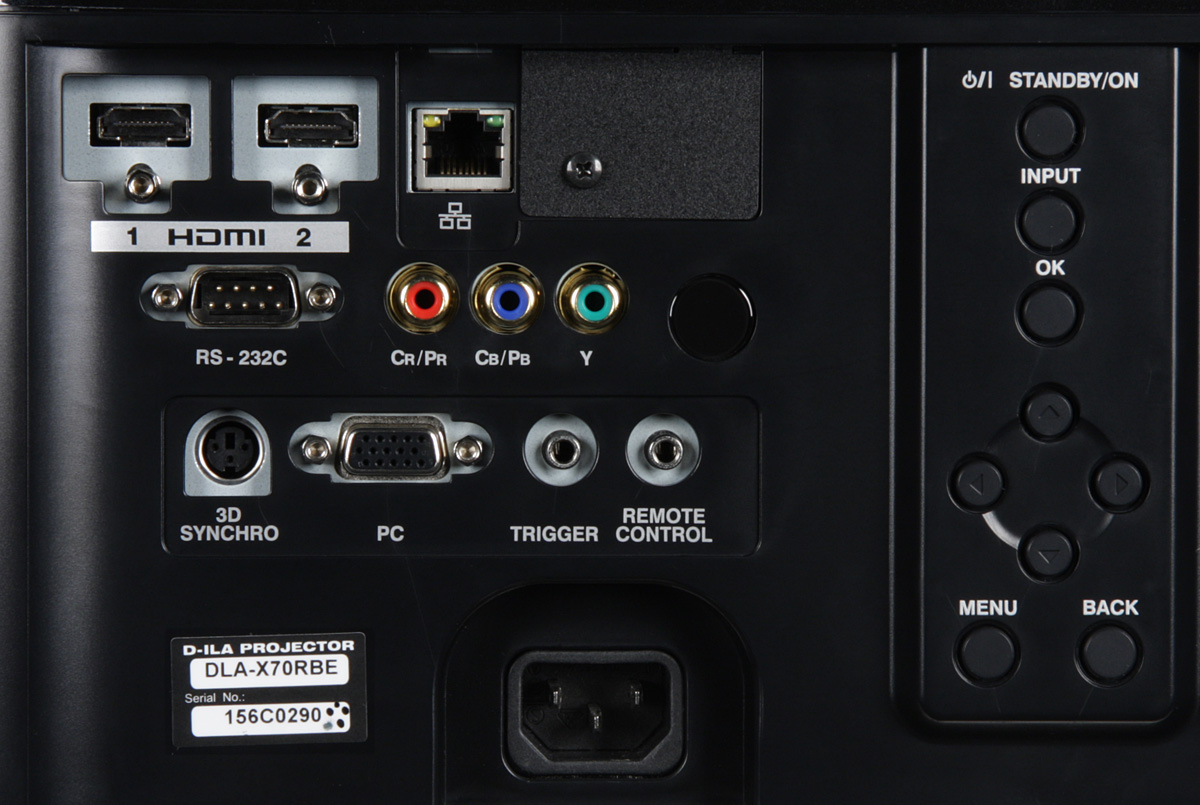

Проектор JVC DLA-X70RB, интерфейсы

JVC DLA-X90RB:

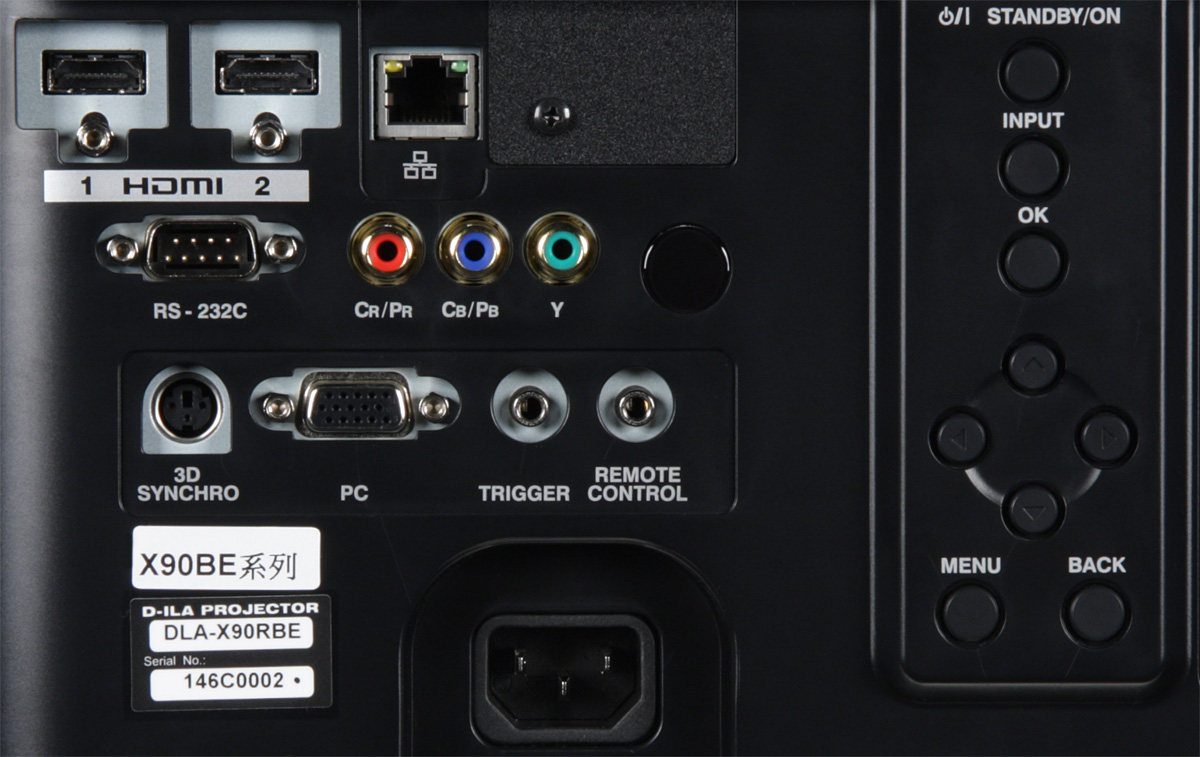

Проектор JVC DLA-X90RB, интерфейсы

Проектор оснащен двумя HDMI-интерфейсами версии 1.4a, входом VGA и компонентным входом. К компонентному входу можно подключать источники RGB-сигнала с синхронизацией в зеленом канале. Под HDMI-разъемами находятся втулки с резьбой, предназначенные для фиксации HDMI-кабелей с винтовыми зажимами. Переключение между источниками осуществляется перебором с помощью кнопки INPUT на корпусе проектора или непосредственно четырьмя кнопками на пульте, каждая на свой вход. Автоматического распознавания активного подключения нет. В том случае, если автоматическое определение параметров видеосигнала работает неверно, в меню можно принудительно указать некоторые характеристики видеосигналов (например, яркостный диапазон для HDMI). Проектор поддерживает управление по HDMI, видимо, все ограничено просто включением при включении подключенного источника сигнала. В зависимости от установок в меню на выход TRIGGER подается 12 В или при включении проектора, или при выборе анаморфного режима, или не подается вовсе.

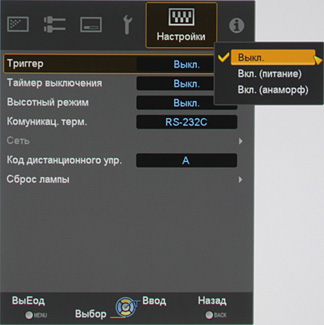

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

В первом случае этот выход может управлять экраном с электромеханическим приводом, во втором — приводом анаморфотного объектива. Проектором можно управлять по интерфейсу RS-232C, в руководстве приведены распайка разъема, характеристики протокола и команды. Аналогичным целям служит и Ethernet-интерфейс с разъемом RJ-45 под витую пару (в Сети можно найти очень подробное руководство по удаленному управлению по LAN и RS-232C). Есть разъем для подключения внешнего ИК-приемника. Разъем типа mini DIN 3 pin предназначен для подключения внешнего излучателя синхронизации стереоскопических очков.

Меню и локализация

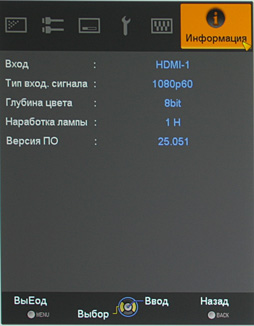

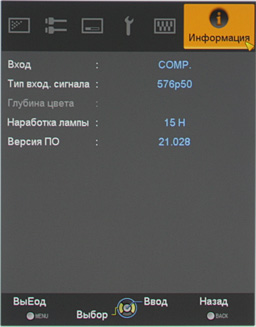

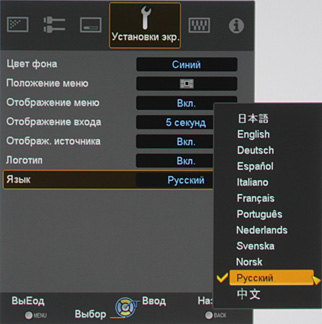

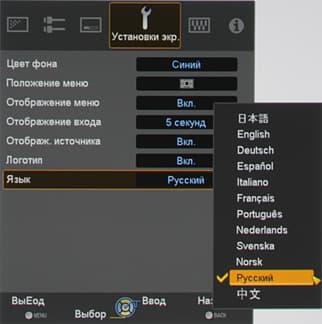

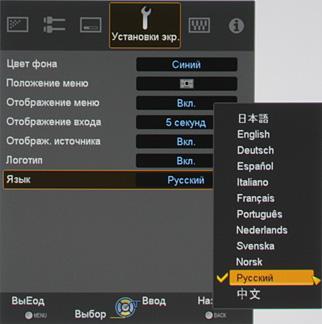

Меню имеет строгий профессиональный дизайн. Шрифт меню удобочитаемый, хотя, может и несколько мелковатый. Навигация удобная, внизу страниц выводится подсказка по функциям кнопок. При настройке параметров, влияющих на изображение, меню можно убрать, оставив только одну строчку с ползунком, при этом параметры перебираются стрелками вверх и вниз. Есть русская версия меню, перевод на русский язык хороший, хотя есть непереведенные или переведенные с ошибками надписи, в основном те, что появились в новых моделях.

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Управление проекцией

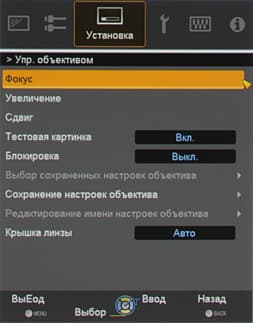

Все, что имеет отношение к объективу, оснащено электромеханическими приводами: пылезащитная шторка (отодвигается при включении проектора и задвигается при выключении, в меню установок автоматическое закрытие можно отключить), механизмы фокусировки, трансфокатора и сдвига.

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Сдвигать объектив можно так, что картинка смещается максимум на 80% от высоты проекции вверх и вниз по вертикали и на 34% от ширины проекции вправо и влево по горизонтали относительно центрального положения. При сдвиге по горизонтали уменьшается диапазон сдвига по вертикали и наоборот. Для облегчения настройки проекции на экран автоматически выводится тестовый шаблон (его можно отключить). Чтобы случайно не изменить настройки объектива, можно включить блокировку изменения фокуса, зума и сдвига. Три набора настроек объектива можно запомнить, и быстро вызывать их кнопкой на пульте, что позволит не тратить лишнее время на настройку при смене формата проекции, если она сопровождается изменением в сдвиге, фокусе или фокусном расстоянии. Удерживая нажатой неприметную кнопочку на днище, можно вручную сдвигать шторку объектива, чтобы, например, почистить его при выключенном проекторе. Есть функция цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений (как сказано в руководстве, она отключается в режиме 3D).

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

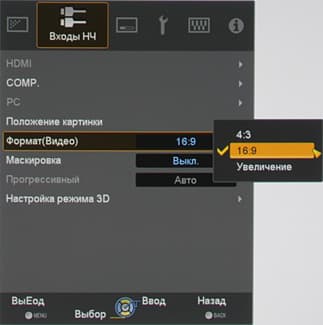

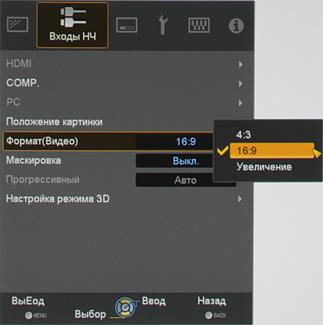

Основных режимов геометрической трансформации три: 4:3 — изображение приводится к формату 4:3 и увеличивается до ближайших границ области проекции; 16:9 — картинка увеличивается до границ области проекции и при необходимости растягивается до соотношения 16:9, идеально для HD- и анаморфированных фильмов; Увеличение — изотропное увеличение до ширины области проекции, подходит для формата LetterBox.

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Еще есть два режима для работы с анаморфотным объективом-насадкой, один для формата 2,35:1, второй для 16:9. При подключении к компьютеру для разрешений меньше 1920 на 1080 пикселей можно выбирать из режимов с максимальным увеличением с сохранением пропорций, выводом без интерполяции и увеличением на всю область проекции. Дополняют режимы трансформации цифровой сдвиг изображения по горизонтали и по вертикали. С помощью этой функции можно, например, в режиме Увеличение сдвинуть изображение так, чтобы на экране поместились субтитры.

Настройка Маскировка поможет избавиться от помех по периметру изображения. Она позволяет на 2,5 или 5% подрезать картинку по периметру или на указанное значение (от 0 до 5%) по всем четырем краям независимо. Подрезка выполняется без увеличения, а значит и без интерполяции. Вывод изображения временно приостанавливается кнопкой HIDE (при этом индикатор на корпусе мигает зеленым).

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

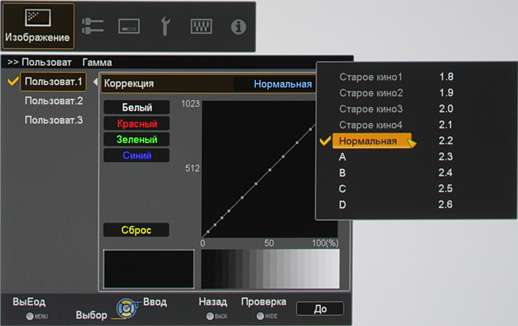

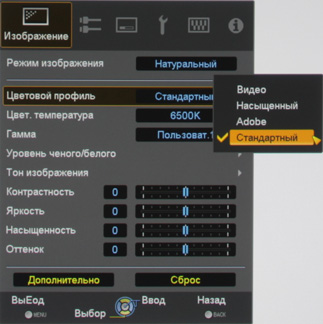

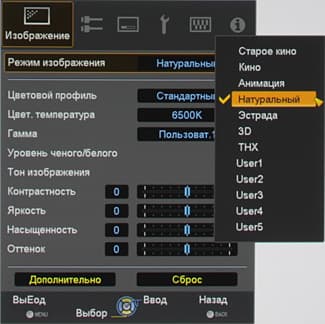

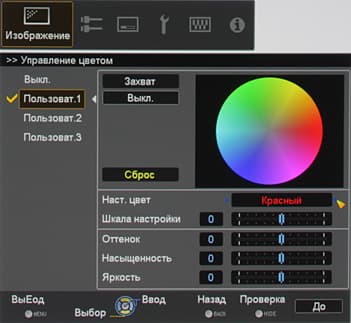

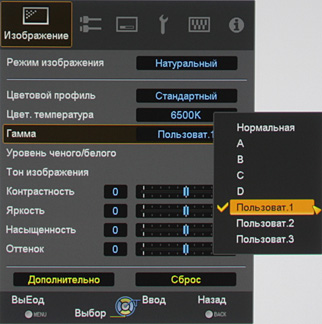

Настроек, регулирующих яркостный и цветовой баланс или управляющих обработкой изображения, много, очень много, при этом зачастую сходные результаты можно получить несколькими путями. Позволим остановиться только на некоторых моментах. Настройку изображения можно начать с выбора профиля (список Режим изображения).

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

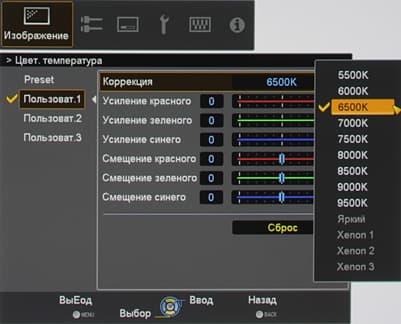

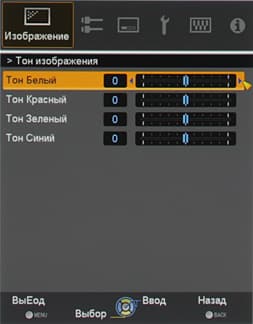

Если результат сразу не устроит, то далее выбрать цветовой профиль, выбрать или настроить цветовую температуру, выбрать или настроить профиль гамма-коррекции, скорректировать уровни черного и белого, изменить общий баланс изображения (Тон изображения) подправить привычные настройки типа Контрастность и Яркость, отрегулировать подчеркивание контуров и подавление видеошумов и выполнить многопараметрическую подстройку 7 цветов.

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Параметр Апертура линзы управляет диафрагмой объектива, которую можно закрывать с дискретностью в 16 шагов (от 0 до −15). Параметр Clear Motion Drive управляет функцией вставки темных или промежуточных кадров, а параметр Настр. экрана позволяет вводить легкую фиксированную коррекцию цветов под используемый тип экрана. Настройка Уровень черного, видимо, просто сдвигает вверх нижний диапазон яркости, чтобы в условиях неполного затемнения сохранялась детализация в тенях. Выбрав режим пониженной яркости можно несколько уменьшить яркость и шум от системы охлаждения заодно. Есть функция сведения трех основных цветов, но она программная, поэтому имеет небольшую практическую ценность.

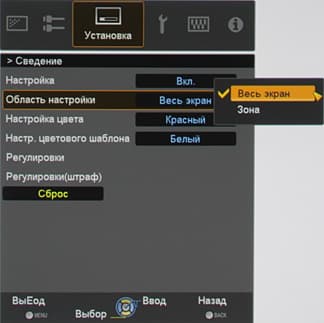

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

По всей видимости, настраивать проектор можно с помощью специальной программы, запускаемой на компьютере, подключенном к проектору по RS232 или по Ethernet. По крайней мере, такая функция должна существовать, так как проекторы поддерживают создание профилей isf. Только в случае JVC DLA-X90RB поддерживается автоматическая калибровка с помощью калибраторов Spyder3Pro или Spyder3Elite и специального ПО (под семейство ОС Microsoft), которое можно бесплатно загрузить с сайта компании JVC. Также для JVC DLA-X90RB имеется возможность загрузить из компьютера или сохранить на компьютере пользовательские настройки цветопередачи.

Дополнительные возможности

Есть таймер (1, 2, 3 или 4 часа) на выключение при отсутствии команд от пользователя.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данных проекторов с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений для проекторов JVC DLA-X70RB/DLA-X90RB (если не указано иное, то Апертура линзы = 0 (диафрагма открыта полностью), Мощность лампы = Высокая, объектив установлен на минимальное фокусное расстояние):

ПрофильСветовой поток
DLA-X70RBDLA-X90RB
Натуральный 1075 лм 1000 лм
Натуральный, Мощность лампы = Нормальная 650 лм 680 лм
Натуральный, Апертура линзы = −15 420 лм 390 лм
THX, Мощность лампы = Высокая/Нормальная 885 лм 665 лм
Равномерность
DLA-X70RBDLA-X90RB
+8%, −13% +8%, −18%
Контрастность
DLA-X70RBDLA-X90RB
192:1 195:1

Максимальный световой поток немного меньше паспортного значения (заявлено 1200 лм). Равномерность освещенности очень хорошая. Контрастность не очень высокая, но достаточная. Видимо, введение дополнительного элемента, ответственного за эмуляцию разрешения 4К, в оптический тракт увеличивает засветку черных полей от ярких участков изображения. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
DLA-X70RBDLA-X90RB
Натуральный 23 500:1 29 500:1
Натуральный, максимальное фокусное расстояние 31 000:1 40 000:1
Натуральный, максимальное фокусное расстояние,
Апертура линзы = −15
94 000:1 120 000:1

Full on/full off контрастность очень высокая и при закрытой диафрагме и на длинном фокусном расстоянии она достигает максимального значения, которое соответствует заявленной контрастности. Отметим важный момент — это так называемая нативная контрастность, в создании которой не участвует динамическая диафрагма, регулирующая световой поток между кадрами в зависимости от общей яркости сцены. Нативная контрастность характеризует глубину черного и видимый контраст в кадре в случае темных сцен.

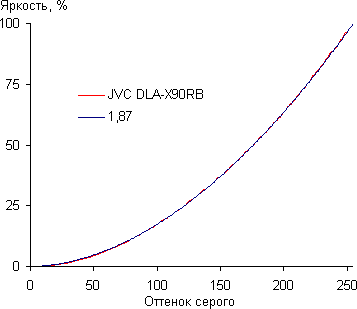

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) для профиля Натуральный и настройках по умолчанию (Гамма = Нормальная или 2.2):

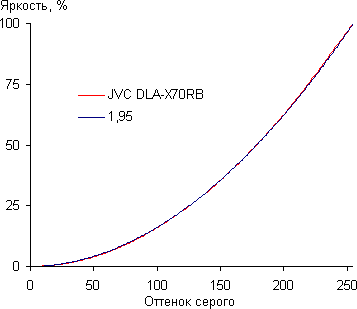

Проектор JVC DLA-X70RB, гамма-кривая

Проектор JVC DLA-X90RB, гамма-кривая

В скобках приведен показатель аппроксимирующей функции. Видно, что показатель ниже стандартного значения в 2,2, поэтому для приведения гаммы к эталону придется выполнять дополнительную коррекцию. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами с шагом через 1:

JVC DLA-X70RB:
Проектор JVC DLA-X70RB, гамма-кривая

JVC DLA-X90RB:
Проектор JVC DLA-X90RB, гамма-кривая

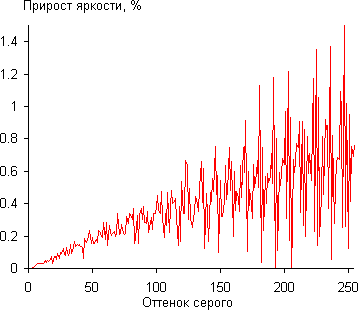

Тенденция роста прироста яркости сохраняется во всем диапазоне, и почти каждый следующий оттенок ярче предыдущего. Яркость ближайших к черному оттенков растет, хотя и не так быстро, как хотелось бы:

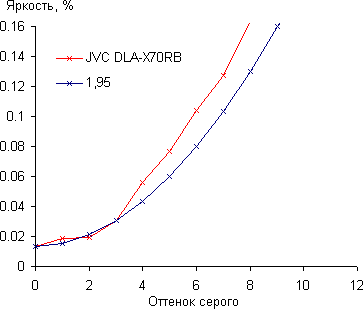

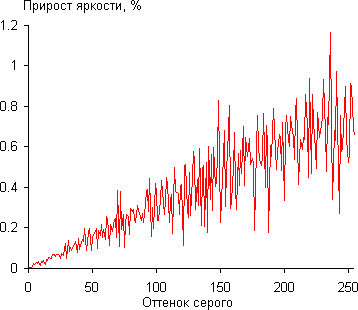

Проектор JVC DLA-X70RB, дифференциальная гамма-кривая

Проектор JVC DLA-X90RB, дифференциальная гамма-кривая

В итоге на некоторых очень темных сценах иногда хочется повысить детализацию в тенях, слегка увеличив уровень черного. Формально контрастность при этом уменьшается, но запас ее огромный, поэтому визуально контрастность практически не меняется.

Наблюдаемые различия между DLA-X70RB и DLA-X90RB обусловлены различием в настройках, разбросом параметров между экземплярами и различием в версиях микропрограммы: 25.051 для DLA-X70RB и 21.028 для DLA-X90RB:

JVC DLA-X70RB:

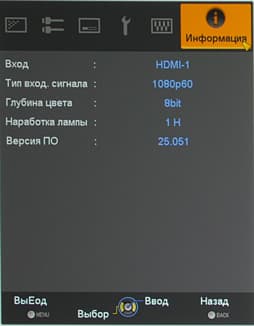

Проектор JVC DLA-X70RB, меню

JVC DLA-X90RB:

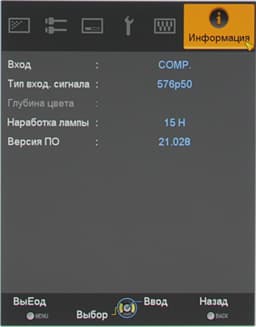

Проектор JVC DLA-X90RB, меню

В режиме высокой яркости потребление электроэнергии составило (DLA-X70RB/DLA-X90RB) 325/323 Вт, в режиме пониженной яркости — 254/250 Вт, в режиме ожидания — 0,8/0,9 Вт.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
DLA-X70RBDLA-X90RB
Высокой яркости 32,5 33 Очень тихо
Пониженной яркости 27,5 27 Очень тихо

Проектор тихий даже в режиме с высокой яркостью. Шум равномерный и не раздражает.

Тестирование видеотракта

VGA-подключение

Режим 1920 на 1080 пикселей поддерживается, Автоматическая подстройка под параметры VGA-сигнала работает небыстро, но качественно. Четкость изображения высокая.

DVI-подключение

При подключении к DVI-выходу (с помощью кабеля-переходника с HDMI на DVI) видеокарты компьютера поддерживается режим 1920 на 1080 пикселей. Картинка при DVI-подключении четкая, артефактов нет. Белое поле выглядит равномерно освещенным и не имеет выраженных цветовых разводов. Черное поле — черное. Геометрия практически идеальная — прогиб верхнего края вниз при большом смещении объектива вверх составляет 2-3 миллиметра на 1,5 м ширины. Черно-белые сетки пикселей через 1 выводятся без артефактов и интерполяции. На тесте с цветными линиями в пиксель толщиной не видно никакого уменьшения цветовой четкости. Хроматические аберрации объектива плюс несведение матриц в небольшой степени присутствуют — ширина цветной каймы на границах контрастных объектов достигает 1/2 пикселя. При сдвиге объектива нет заметного ухудшения изображения. Фокусировка практически идеальная.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка очень четкая, цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с (кадры выводятся с одинаково длительностью). Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются.

Работа с источником компонентного аналогового видеосигнала

Качество компонентного видеовхода высокое. Четкость изображения практически соответствует возможностям этого интерфейса, только цветовая четкость немного ниже, чем могла бы быть. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.

Функции обработки видеосигнала

При Прогрессивный = Авто в случае чересстрочных видеосигналов (до 1080i включительно) проектор пытается составить кадр из смежных полей, что ему почти всегда удается, как при чередовании полей 2-2, так и 3-2. При Clear Motion Drive = Inverse Telecine не только восстанавливаются исходные 24 кадр/с (если они были), но и выводятся они с равной длительностью, что иногда снижает видимое стробирование. Присутствует эффективное сглаживание зубчатых границ объектов в случае чересстрочных сигналов обычного разрешения. Функции шумоподавления работают очень хорошо.

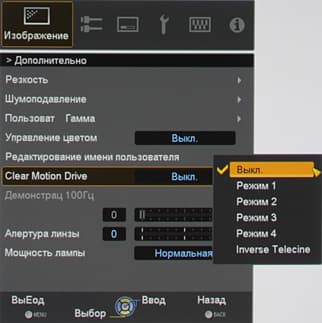

При Clear Motion Drive равным Режим 1 или Режим 2 между исходными кадрами вставляется темный кадр, и это визуально улучшает четкость движений. Однако в этих режимах изображение мерцает с частотой 50/60 Гц, что может вызывать неприятные ощущения и повышенную утомляемость зрения, поэтому практическая польза от вставки темного кадра весьма сомнительная.

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

При значениях Режим 3 или Режим 4 вставляется уже рассчитанный промежуточный кадр (или кадры), что повышает частоту кадров максимум до 120 Гц. В случае тестовых изображений разница между этими двумя режимами незначительна. На фрагментах реальных фильмов можно заметить, что при изменении от Режим 3 до Режим 4 повышается скорость движения, для которого выполняется вставка промежуточного изображения, но вероятность появления артефактов увеличивается. В целом оптимальным следует признать Режим 3.

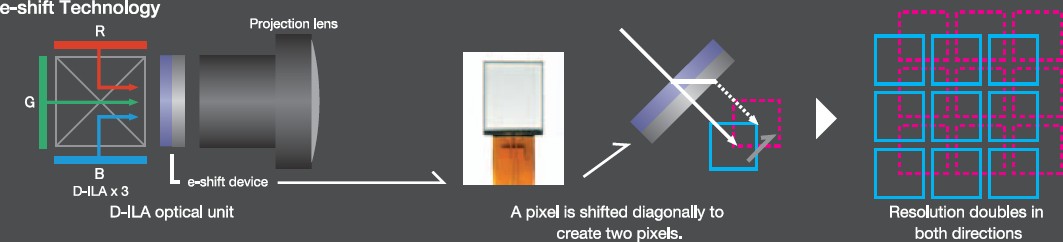

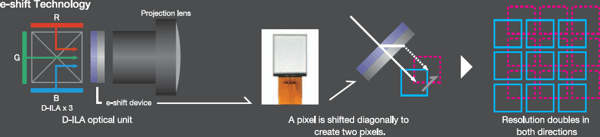

Проектор оснащен специальным оптоэлектрическим элементом (e-shift), помогающим эмулировать разрешение 4К. Элемент включается-выключается с частотой 100-120 Гц — первую половину каждого кадра, элемент выключен, вторую — включен. Используется эффект двойного лучепреломления — при включении элемента меняется его показатель преломления, и изображение сдвигается на 0,5 пикселя по диагонали.

Проекторы JVC DLA-X70RB/DLA-X90RB, e-shift
Схема работы e-shift.

В режиме эмуляции 4К каждый исходный кадр сначала масштабируется до разрешения 4К — 3840 на 2160 пикселей, — затем разбивается на два полукадра с разрешением 1920 на 1080 пикселей, которые последовательно выводятся со сдвигом на 0,5 пикселя по диагонали. Результирующее изображение не имеет истинного разрешения 4К (удвоенного по отношению к исходному) так как, во-первых, проектор не поддерживает такое входное разрешение, а из картинки 1920 на 1080 пикселей реального 4К не получить никакой даже самой продвинутой интерполяцией, во-вторых, пиксели второго полукадра накладываются на пиксели первого, что снижает четкость интерполированного до 3840 на 2160 пикселей кадра. Тем не менее положительный эффект есть, что можно представить по приведенным ниже фрагментам с выключенным и с включенным режимом 4К.

JVC DLA-X70RB:

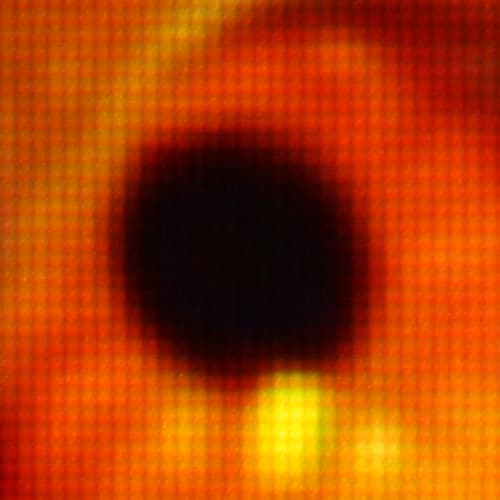

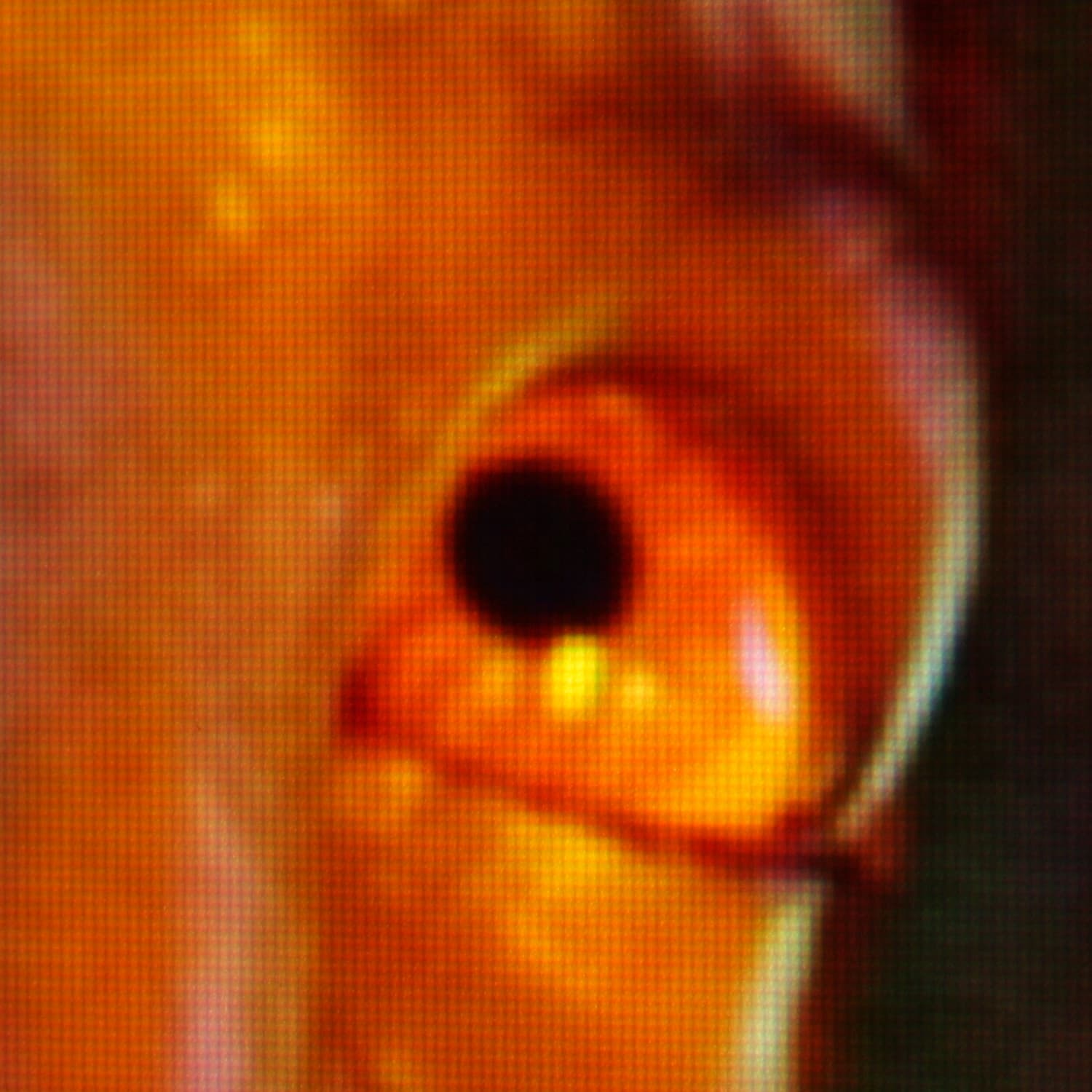

Проектор JVC DLA-X70RB, e-shift выкл.
4К выкл.

Проектор JVC DLA-X70RB, e-shift вкл.
4К вкл.

JVC DLA-X90RB:

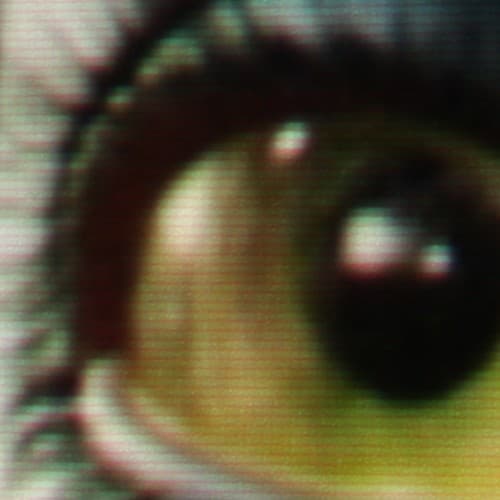

Проектор JVC DLA-X90RB, e-shift выкл.
4К выкл.

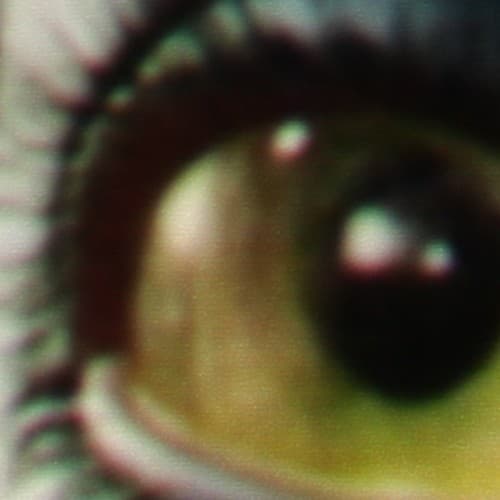

Проектор JVC DLA-X90RB, e-shift вкл.
4К вкл.
(Шаг решетки на фрагментах с выключенным режимом 4К соответствует шагу пикселей матриц проектора — 1920 на 1080 пикселей в кадре).

Видно, что изображение становится более «аналоговым» без уменьшения детализации. Кстати в проекторе есть недокументированная функция, позволяющая включать и выключать режим 4К. Для ее активации нужно нажать последовательно стрелку вправо, влево, вправо, влево, затем кнопками вправо и влево осуществляется включение и выключение этого режима. Результат работы функции эмуляции 4К с большой вероятностью будет виден зрителям, сидящим достаточно близко к экрану и имеющим хорошее зрение. В стереоскопическом режиме данная функция не доступна. К работе функции эмуляции 4К имеет отношение настройка MPC Level (первоначально не указана в руководстве и в первых версиях микропрограммы просто пропущена в русской версии меню). При увеличении этого параметра увеличивается контурная резкость изображения без заметного роста количества артефактов. Видимо, при этом обработка выполняется на этапе масштабирования исходного изображения до разрешения 3840 на 2160 пикселей.

Определение времени отклика и задержки вывода

Во всех режимах яркость проецируемого изображения имеет модуляцию с различной амплитудой и частотой. Поэтому достоверно определить время отклика не представляется возможным. Частота модуляции равна 240 Гц в режимах с выключенным Clear Motion Drive, 60 Гц в Режим 1 или Режим 2, и 120 Гц в Режим 3 или Режим 4.

Задержка вывода изображения относительно ЭЛТ-монитора составила 77-79 мс при VGA-подключении и 70(DLA-X70RB)/81(DLA-X90RB) мс HDMI-подключении. Такая задержка еще не требует специальной корректировки звукового сопровождения, но в играх уже может сильно раздражать.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

Цветовой охват в первую очередь зависит от выбранного значения в списке Цветовой профиль. Например, при Видео он немного шире sRGB (белые линии — результат измерения, черные — соответствуют охвату sRGB или Adobe RGB):

Проекторы JVC DLA-X70RB/DLA-X90RB, цветовой охват

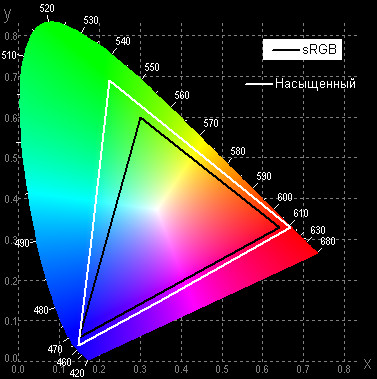

При Насыщенный охват максимальный:

Проекторы JVC DLA-X70RB/DLA-X90RB, цветовой охват

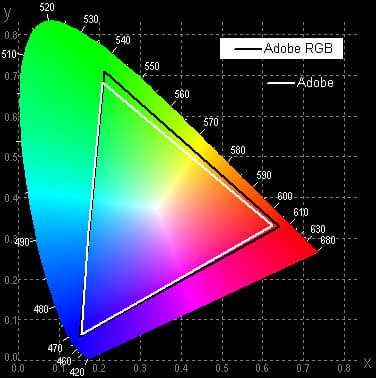

При Adobe близок к Adobe RGB:

Проекторы JVC DLA-X70RB/DLA-X90RB, цветовой охват

А для Стандартный и THX практически совпадает с sRGB:

Проекторы JVC DLA-X70RB/DLA-X90RB, цветовой охват

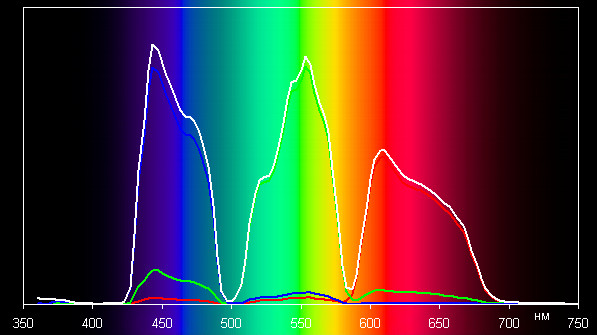

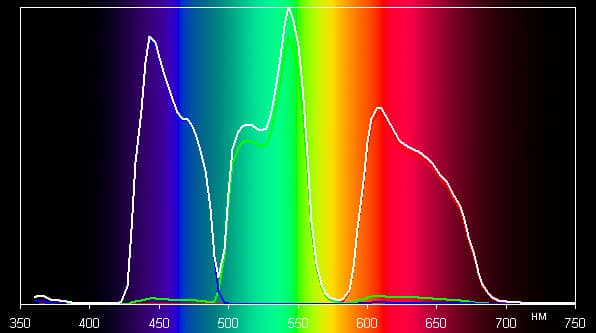

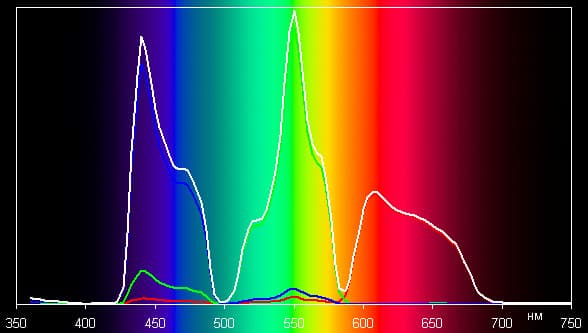

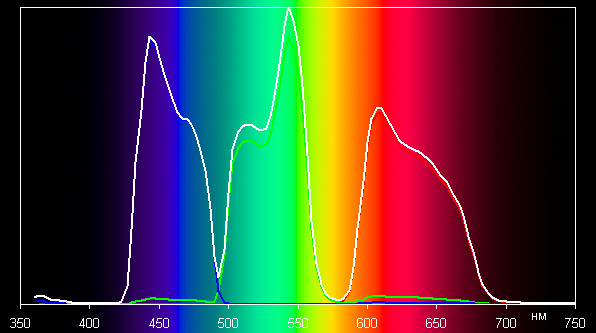

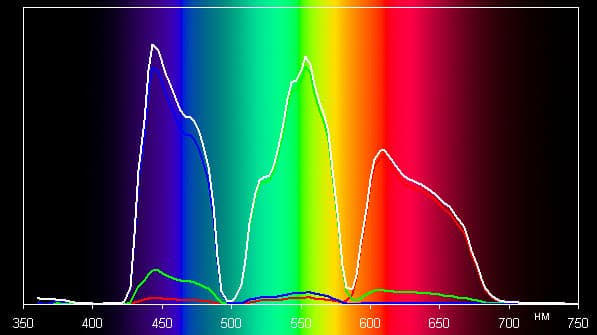

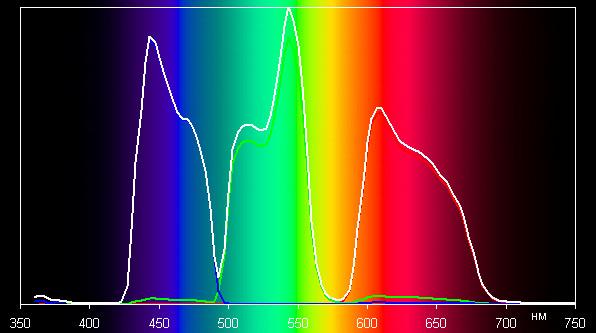

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для профилей Насыщенный, Стандартный и THX.

Проекторы JVC DLA-X70RB/DLA-X90RB, спектры
Насыщенный

Проекторы JVC DLA-X70RB/DLA-X90RB, спектры
Стандартный

Проекторы JVC DLA-X70RB/DLA-X90RB, спектры
THX

Видно, что компоненты хорошо разделены, за счет чего и достигается широкий цветовой охват, но в случае профилей с коррекцией охвата насыщенность уменьшается подмешиванием соседних компонент, и, видимо, включением оптического фильтра (об этом свидетельствует изменение спектров компонент и жужжание, раздающееся из проектора при выборе некоторых профилей). Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профилей Натуральный и THX (DLA-X90RB).

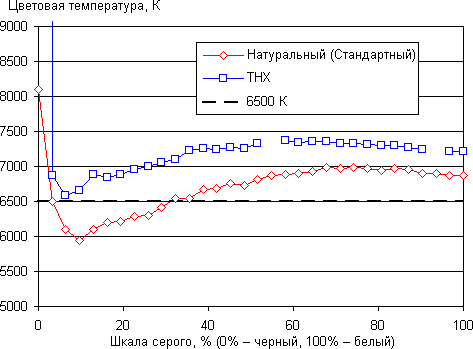

Проекторы JVC DLA-X70RB/DLA-X90RB, цветовая температура

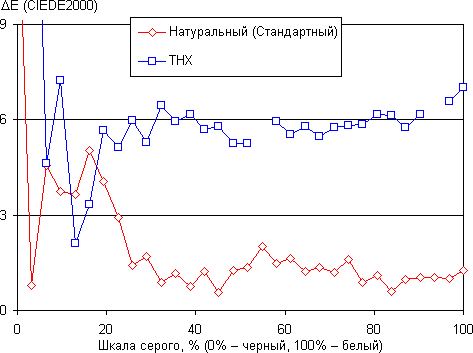

Проекторы JVC DLA-X70RB/DLA-X90RB, ΔE

Видно, что в случае Натуральный и THX почти на всей шкале серого цветовая температура отличается от 6500 К, ΔE в случае THX существенно выше 3 (близкий к черному диапазон можно не учитывать, так как цветопередача на самых темных участках не так важна, как в среднем диапазоне и в светах, да и погрешность определения параметров цветопередачи для них большая). Видимо, для лучшей подгонки цветопередачи к эталону без аккуратной калибровки не обойтись.

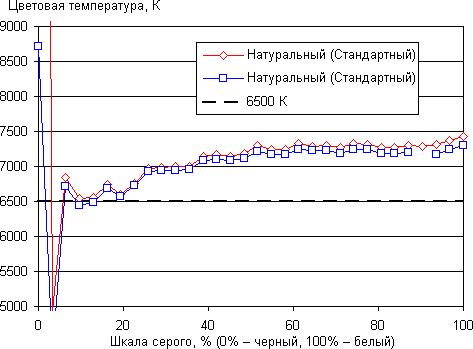

В случае проектора JVC DLA-X70RB вместо профиля THX случайно второй раз был установлен профиль Натуральный:

Проекторы JVC DLA-X70RB/DLA-X90RB, цветовая температура

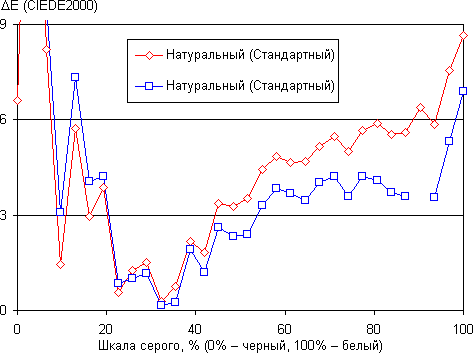

Проекторы JVC DLA-X70RB/DLA-X90RB, ΔE

Сравнивая с DLA-X90RB, можно отметить, что вариация ΔE и отклонение цветовой температуры больше. Возможно, DLA-X90RB подвергается более тщательной первоначальной настройке.

Тестирование в стереоскопическом режиме

Для создания стереоскопического изображения применяется метод чередования полных кадров. Проектор последовательно выводит кадры для правого и левого глаза, а активные очки синхронно с кадрами перекрывают глаза, оставляя открытым тот, для которого предназначен выводимый в данный момент кадр.

Очки и излучатель синхросигналов (используется ИК-синхронизация) в комплект поставки не входят, и их придется покупать дополнительно. ИК-излучатель предлагается использовать тот же, что и от предшествующих моделей. Среди очков появился выбор. Можно использовать JVC PK-AG1, работающие от элемента питания, или новые, подзаряжаемые — JVC PK-AG2.

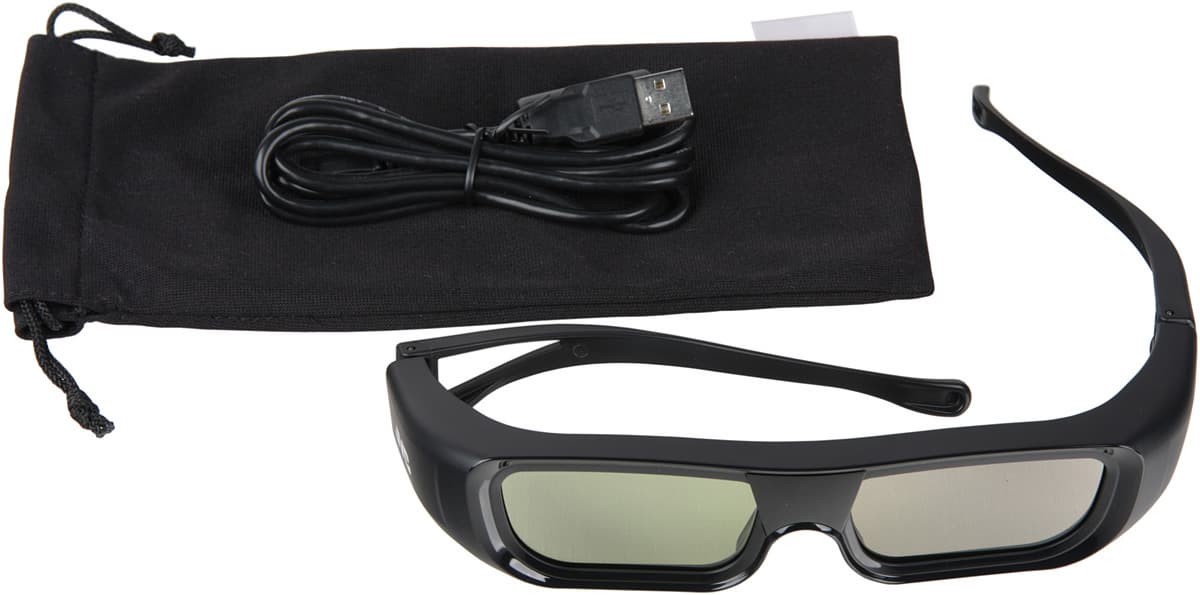

Проекторы JVC DLA-X70RB/DLA-X90RB, очки JVC PK-AG2

Новые очки заметно легче старых (40 г против 56 г), их заряда хватает, на 40 ч работы (по данным производителя). Правда, обзорность в новых очках немного уже.

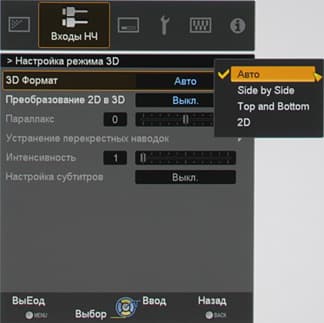

Проектор поддерживает три способа приема стереопары упакованные кадры (Frame Packing), когда передаются два полных кадра (разрешением до 1920 на 1080 пикселей каждый) для обоих глаз, и два совмещенных формата: по горизонтали (Side by Side), в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго, и по вертикали (Top and Bottom), похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половине кадра.

Проекторы JVC DLA-X70RB/DLA-X90RB, меню

Разумеется, независимо от того, как проектор принимает стереопару, изображение в 3D-режиме выводится всегда в последовательном режиме — кадр для одного глаза, затем кадр для другого глаза. В режиме Авто способ передачи определяется автоматически по признакам, передаваемым по HDMI. Также есть режим принудительного включения обычного 2D-режима. Новшеством является режим преобразования обычного двумерного изображения в стереоскопическое, но вряд ли кто будет его включать, кроме как при первом исследовании всех функций проектора. Заметим, что в стереоскопических режимах функция вставки темных или промежуточных кадров недоступна.

Тестирование стереоскопического режима упакованные кадры мы проводили с помощью компьютера, оснащенного Blu-ray-приводом, при этом за вывод изображения отвечала видеокарта AMD Radeon HD 6850. Плеер — CyberLink PowerDVD 10 Ultra. Качество стереоскопического изображения очень высокое. Яркости достаточно для проекции на экран с диагональю около 100 дюймов или больше с матовым белым полотном. Перекрестные помехи можно обнаружить с большим трудом, и то слабовыраженные и только на редких сочетаниях окраски объекта и фона.

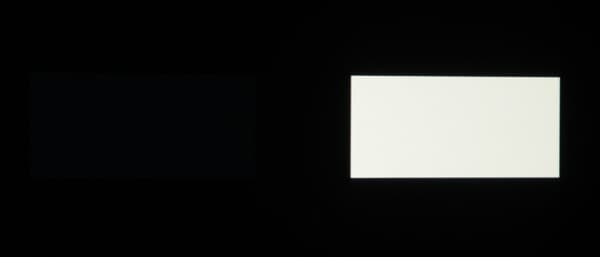

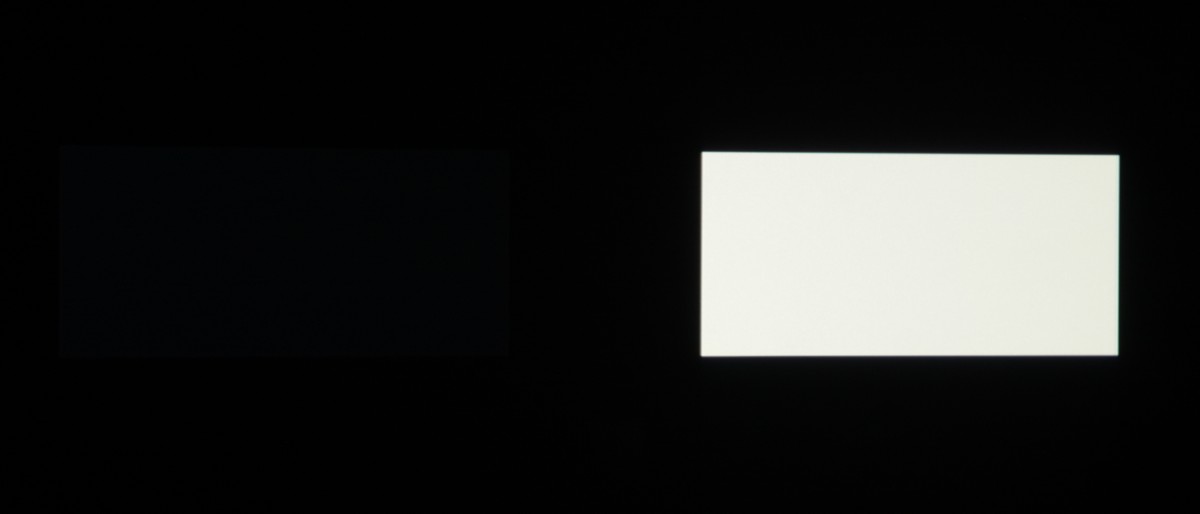

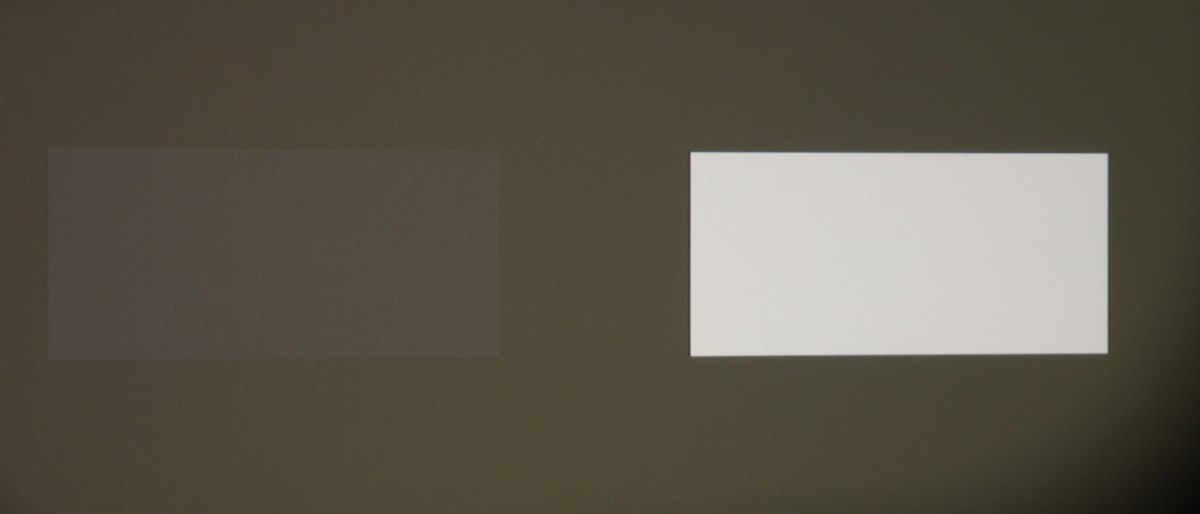

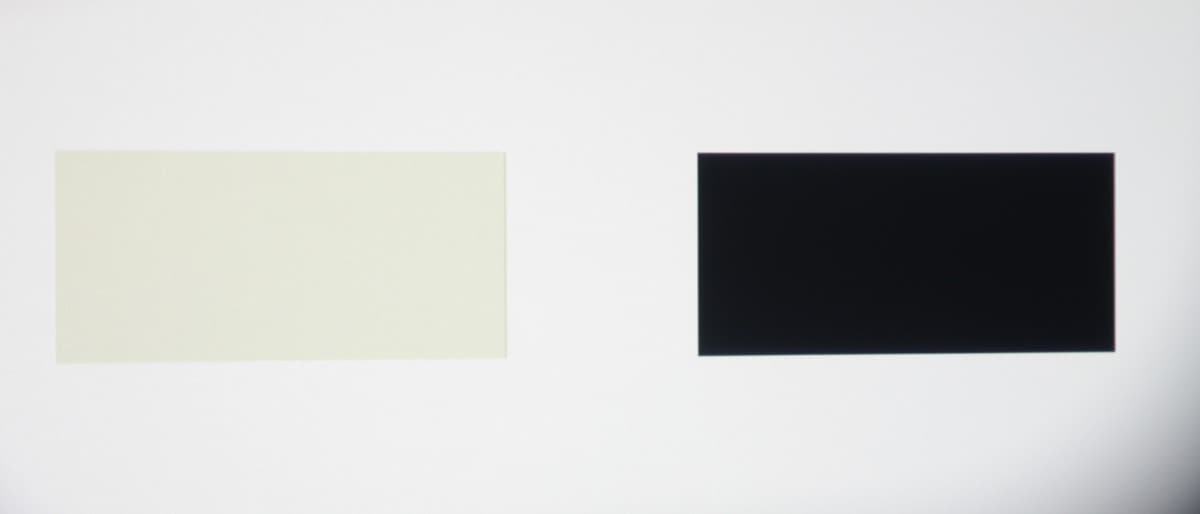

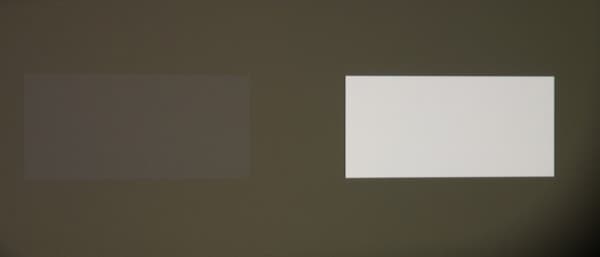

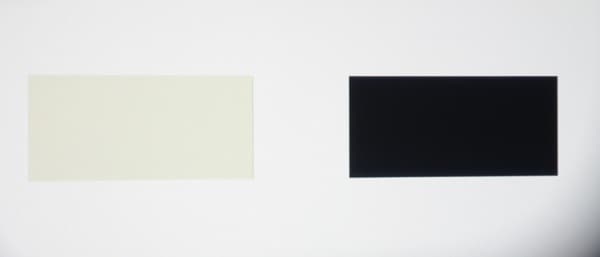

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным прямоугольником на белом фоне, с белым прямоугольником на черном фоне и со светло серым прямоугольником на темно-сером фоне. В стереопарах прямоугольники были смещены относительно друг друга, поэтому при просмотре через очки при 100%-ном разделении можно было бы видеть только один прямоугольник. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.

Проекторы JVC DLA-X70RB/DLA-X90RB, тест на перекрестные помехи в стереоскопическом режиме

Проекторы JVC DLA-X70RB/DLA-X90RB, тест на перекрестные помехи в стереоскопическом режиме

Проекторы JVC DLA-X70RB/DLA-X90RB, тест на перекрестные помехи в стереоскопическом режиме

Видно, что разделение белого на черном близко к идеальному, в остальных двух случаях перекрестная помеха присутствует. В стереоскопическом режиме яркость при выводе белого поля в случае регистрации через очки уменьшается до 13,5% относительно регистрации белого поля в 2D-режиме и без очков. Нужно учесть, что воспринимаемая яркость изображения не уменьшается при закрытии одного глаза, а измерения проводились только через одно стекло. В итоге, для оценки максимально возможной воспринимаемой яркости в стереоскопическом режиме полученное значение нужно умножить на 2, что дает 27% от исходной яркости белого поля.

Группа параметров Устранение перекрестных наводок влияет на глубину модуляции света от лампы (видимо, с помощью самих матриц, оснащенных драйвером с покадровой адресацией). При максимальном увеличении модуляции яркость уменьшается примерно на 20%, но и качество разделения ракурсов немного увеличивается.

Выводы

Проекторам JVC DLA-X70RB и DLA-X90RB вне всякого сомнения можно присвоить ранг топовых устройств отображения, имеющих полное право занять свое место в домашнем кинотеатре самого высокого уровня. Объективными предпосылками к такому выводу служат качество изображения, прежде всего высокая нативная контрастность, множество настроек и дополнительных функций, высокое качество стереоскопического изображения и функция эмулирования разрешения 4К, которая если и не удваивает разрешение, то уж точно придает картинке более естественный характер. Проектор DLA-X90RB — это бескомпромиссный вариант с высочайшей контрастностью, с отстроенной цветопередачей, с поддержкой автоматической калибровки с помощью внешнего калибратора и с возможностью загрузки и сохранения пользовательских настроек с и на компьютер. JVC DLA-X70RB — характеризуется немного меньше контрастностью и не имеет указанных функций.

Достоинства:

  • Отличное качество изображения
  • Качественная реализация стереоскопического режима
  • Тихая работа
  • Очень много настроек, влияющих на яркостный и цветовой баланс на изображения
  • Эффективные функции обработки изображения: эмуляция разрешения 4К, деинтерлейсинг, сглаживание, устранение шумов, вставка темных и промежуточных кадров
  • Электромеханические приводы объектива и шторки
  • Механизм сдвига объектива и трансфокатор имеют большие рабочие диапазоны
  • Удобный пульт ДУ с подсветкой
  • Аккуратный дизайн корпуса
  • Русифицированное меню

Недостатки:

  • Ощутимая задержка вывода изображения


Благодарим Группу Компаний «DIGIS»
за предоставленные на тестирование проекторы JVC DLA-X70RB и DLA-X90RB



Дополнительно

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
