Мультимедийный LCD-проектор
Epson EH-TW450


Проектор является результатом развития линейки домашних развлекательных проекторов Epson, начатой моделью EH-TW420. В случае EH-TW450 можно выделить два основных новшества — черный цвет корпуса и возросший до 2500 лм световой поток. Первое повышает солидность, второе позволяет меньше заботиться о затемнении помещения.

Содержание:

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

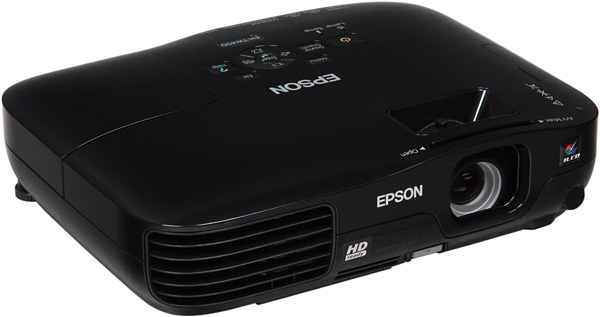

Projector, general view

Корпус проектора изготовлен из черного пластика. Верхняя половина корпуса имеет почти зеркально-гладкое относительно устойчивое к появлению царапин покрытие с мельчайшими блестками, нижняя половина корпуса — матово-черная. На верхней панели находятся кнопки управления, индикаторы состояния, крышка лампового отсека и вырез, открывающий доступ к вороткам объектива.

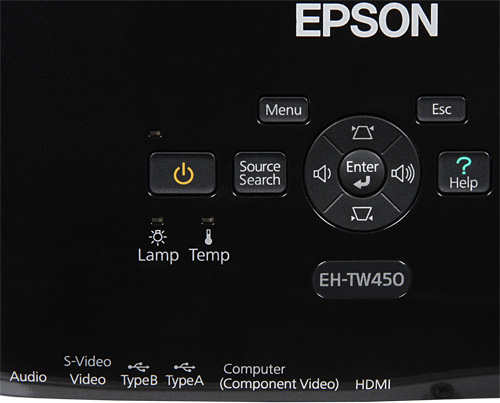

Control panel

Объектив закрывается шторкой, фиксирующейся в крайних положениях. Интерфейсные разъемы помещены в неглубокую нишу на задней панели, что защищает их от повреждения.

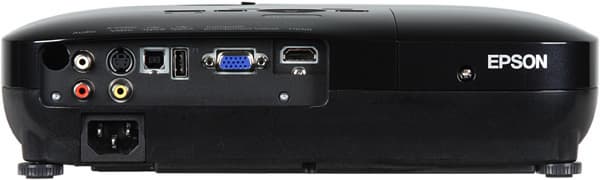

Rear

Подписи к разъемам вынесены на верхнюю панель, они контрастные и достаточно крупные. Также на задней панели находятся разъем питания (стандартный с заземлением) и круглое окошко ИК-приемника. Второй ИК-приемник — спереди.

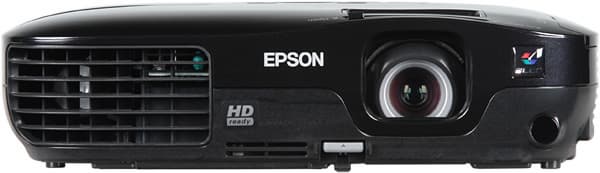

Front

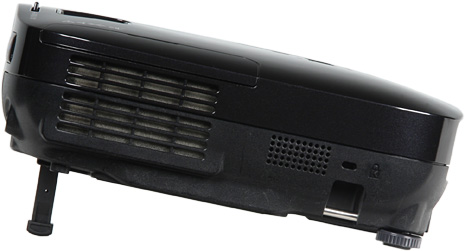

На левом боку — основная воздухозаборная решетка с заменяемым фильтрующим элементом, решетка миниатюрного динамика, разъем для замка Кенсингтона, а на стыке с днищем — металлический штырь, за который проектор можно толстым тросиком приковать к чему-нибудь менее мобильному.

Left

Выдувается горячий воздух через фронтальную решетку вперед и вправо. Передняя пластмассовая ножка с зубчатой стойкой выпускается при нажатии на кнопку. Две задние ножки немного выкручиваются из корпуса, что позволяет устранить небольшой перекос проектора. В днище проектора вделаны 3 металлические втулки с резьбой — к ним крепится потолочный кронштейн. Лампу и фильтр можно менять, не снимая проектор с кронштейна. Хранить и транспортировать проектор можно в сумке из комплекта поставки.

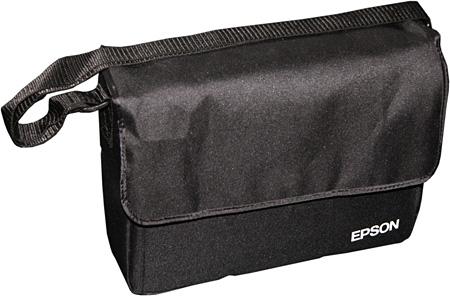

Bag

Стенки этой сумки имеют довольно толстые защитные прокладки. В ней есть большое отделение для проектора и карман для аксессуаров. Для переноски — наплечный ремень.

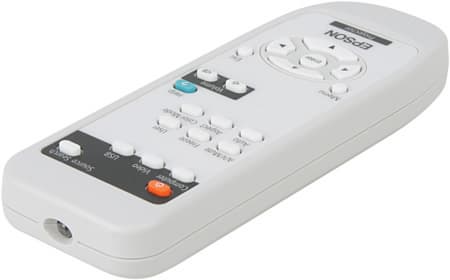

Пульт

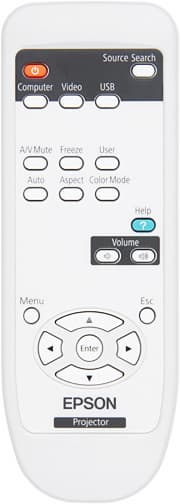

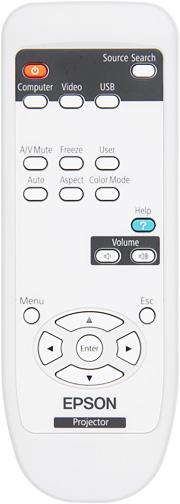

Remote control

Пульт имеет простую форму и несколько мелких кнопок, с некрупными и не очень контрастными подписями.

Remote control

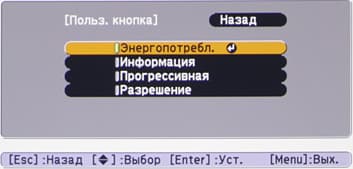

Кнопке User можно поставить в соответствие одну из четырех функций.

OSD

Подсветки нет.

Коммутация

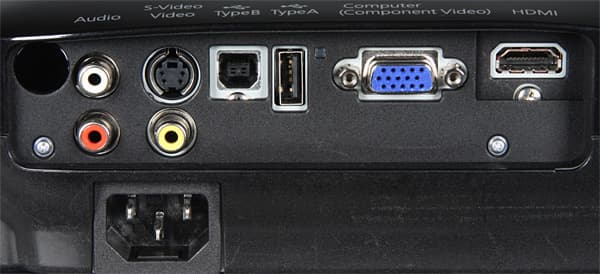

Сonnectors

Для подключения к источникам видеосигнала проектор оборудован композитным входом, S-Video-входом, входом VGA, совместимым с компьютерными RGB и компонентными цветоразностными видеосигналами (в комплект поставки входит переходник с VGA на 3 RCA), а также HDMI-интерфейсом, принимающим цифровой стереозвук. Источники аналогового аудиосигнала подключается к паре RCA. Для входа HDMI можно выбрать яркостный диапазон. Разъем USB Type A предназначен для подключения внешних накопителей. Источник выбирается тремя кнопками пульта или процедурой поиска/последовательного перебора, запускаемой кнопкой Source Search на пульте или на корпусе проектора. Разъем USB Type B используется для дистанционного управления. В последнем случае нужно включить режим Link 21L в меню установок и установить на подключенный по USB компьютер драйвер USB-COM, который предлагается скачать с сайта Epson. Список из некоторых команд приведен в руководстве.

Меню и локализация

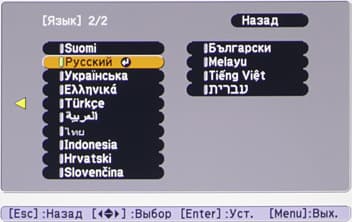

Экранных меню два: меню установок и навигационная панель по содержимому внешних накопителей. Во всех случаях используется достаточно крупный удобочитаемый шрифт, на экран выводится подсказка по текущим функциям кнопок, а выбор элементов интерфейса, ввод значений настроек и т.д. реализованы удобно. При изменении настроек изображения на экране остается только небольшое окошко, что облегчает оценку происходящих изменений.

OSD

Кнопка Help (на пульте или на корпусе проектора) вызывает на экран заглавную страницу краткой иерархической справки на нескольких страницах, посвященной устранению типичных неполадок. Есть русская версия экранного меню. Качество перевода на русский язык высокое.

OSD

К проектору прилагается краткое руководство с русскими подписями и подробное полное на CD-ROM в виде PDF-файлов. Также PDF-файл русского руководства можно скачать с русского сайта компании.

Управление проекцией

Lens

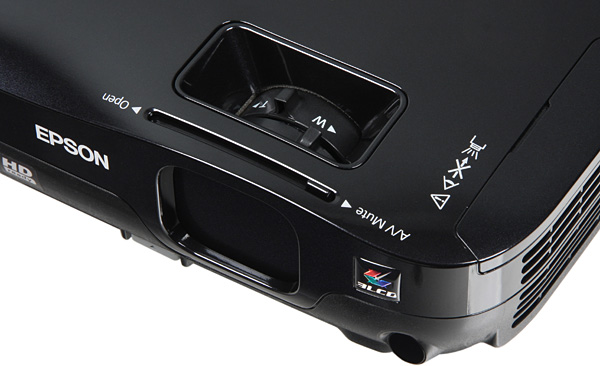

Фокусировка изображения на экране и зуммирование осуществляется с помощью двух удобных рычажков на кольцах объектива. Положение объектива относительно матриц настроено так, что нижний край изображения находится немного ниже оси объектива. Шторка объектива выполняет две функции: она защищает объектив при транспортировке, а, передвинув шторку в закрытое положение во время игры/просмотра фильма, можно временно выключить проекцию и звук (альтернативный способ — нажать кнопку A/V Mute на пульте).

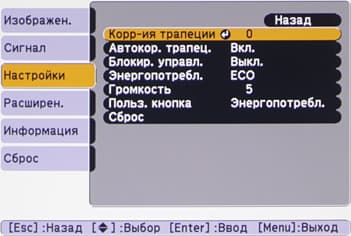

В проекторе есть функция цифровой коррекции вертикальных (+/-30°) трапецеидальных искажений. Выполнение данной коррекции в большинстве случаев можно доверить самому проектору (используется встроенный гравитационный датчик), но есть и ручной режим.

Lens

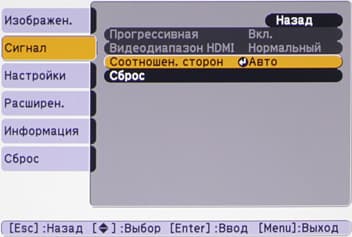

Режимов геометрической трансформации пять: Нормальный — увеличение до границ проекции с сохранением исходного соотношения сторон (при HDMI-подключении это режим Авто), Полное — изображение занимает всю область проекции, 16:9 — картинка поджимается до соответствующего соотношения сторон, Увеличенное — для формата Letter Box и Родной — вывод без интерполяции к разрешению проектора.

OSD

Нажатие на кнопку Freeze переводит проектор в режим стоп-кадра. Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Согласно нашей условной классификации проектор можно отнести к классу среднефокусных. При фронтальном проецировании его можно располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

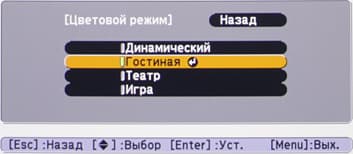

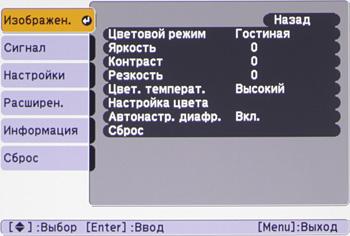

Настройку изображения лучше всего начать с выбора цветового профиля (несколько предустановленных).

OSD

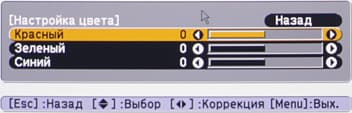

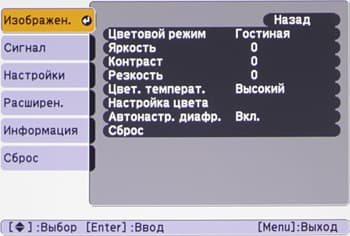

Цветовой и яркостный баланс можно откорректировать с помощью стандартного набора настроек и раздельной регулировки интенсивности красного, зеленого и синего цветов.

OSD

OSD

Есть функция автоматической подстройки яркости (Автонастр. диафр.), если она включена, то яркость темных сцен понижается. Проектор запоминает текущие настройки для каждого типа подключения. Яркость лампы и шум от системы вентиляции можно понизить, присвоив параметру Энергопотребл. значение ECO.

Просмотр фотографий без компьютера

Проектор распознает «запоминающее устройство для USB», которое не требует специальных драйверов и монтируется в виде съемного диска. Были опробованы несколько флешек, внешний жесткий диск и мультиформатный картовод. Флешки и внешний жесткий диск определились и работали без проблем, картовод — нет. Поддерживаются FAT16 и FAT32. Длинные имена файлов и папок отображаются в сокращенном варианте.

Проектор воспроизводит только JPG-файлы (заявлена поддержка разрешения до 8176 на 6144 пикселей). Картинки можно просматривать в режиме слайд-шоу с настраиваемым интервалом или принудительной сменой картинок. Есть возможность включить один из двух эффектов перехода и режим случайного выбора, а также зациклить слайд-шоу. Курсорными кнопками вверх-вниз картинки поворачиваются с шагом 90°. Картинки отображаются без артефактов, с правильными пропорциями и плотно вписанными в область проекции.

Дополнительные возможности

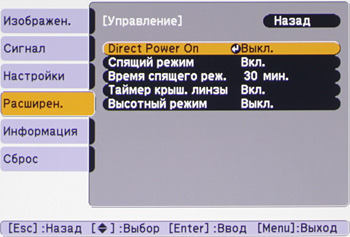

Полное выключение проектора даже при работе в режиме максимальной яркости занимает буквально пару секунд — фактически проектору вообще не требуется время на охлаждение, и сразу по окончании презентации/просмотра фильма его можно отключать от сети. Есть отключаемые функции Спящий режим и Таймер крыш. линзы.

OSD

Обе после заданного периода автоматически выключают проектор, первая в случае отсутствия сигнала, вторая — если закрыта шторка объектива. При активации режима Direct Power On подача питания сразу включит проектор. Можно захватить фрагмент проецируемого изображения и использовать его как заставку в отсутствие сигнала или при временном выключении проекции. Ограничить несанкционированное использование проектора призвана функция блокировки кнопок на самом проекторе (всех или всех кроме кнопки включения-выключения).

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Epson EH-TW450:

Световой поток в режиме:
Динамический 2450 лм
Динамический, пониженная яркость 1935 лм
Гостиная 2110 лм
Театр 1635 лм
Игра 2100 лм
Равномерность +4%, -35%
Контрастность 121:1

Световой поток соответствует паспортному значению. Равномерность приемлемая. Контрастность невысокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

РежимКонтрастность
full on/full off
Динамический 288:1
Динамический, пониженная яркость 297:1
Динамический, включена Автонастр. диафр. 3190:1
Гостиная 248:1
Театр 192:1
Игра 247:1

При включенной Автонастр. диафр. яркость черного поля сначала быстро понижается почти до минимума, а затем еще секунд 30 продолжает потихоньку понижаться. Яркость белого поля выходит на максимум примерно за 0,4 с.

DD

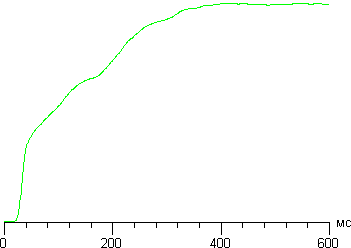

График роста яркости при переключении с черного поля на белое при включенной динамической диафрагме. Для наглядности график сглажен.

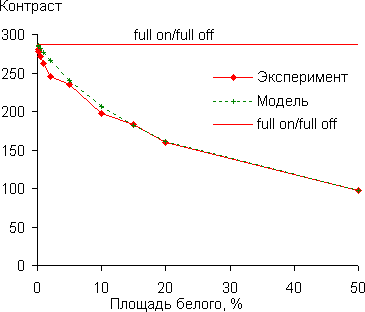

Для оценки реального контраста в кадре при различных площадях белых полей мы провели серию дополнительных измерений с использованием набора шаблонов. Подробности описаны в статье про Sony VPL-HW15. Результаты измерений для профиля Динамический приведены ниже.

graph

Видно, что по мере увеличения площади белого контрастность падает и приближается к ANSI, но первая точка (0,1% белого) близка к значению full on/full off. Простая модель (приведена в статье про Sony VPL-HW15) хорошо совпадает с полученными данными, отклонения можно объяснить особенностями использованных шаблонов.

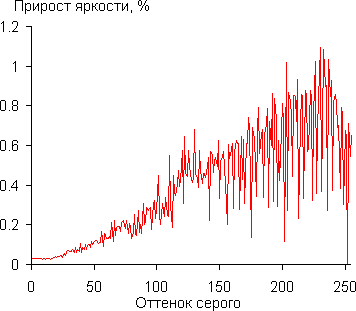

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255) для профиля Театр. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

graph

Тенденция роста прироста яркости сохраняется во всем диапазоне, и, кроме одного выпада, каждый следующий оттенок значимо ярче предыдущего. При этом наблюдается значимая разница в яркости ближайших к черному оттенков. Аппроксимация полученной гамма-кривой дала значение показателя 2,06, что немного ниже стандартного значения 2,2.

В режиме высокой яркости потребление электроэнергии составило 250 Вт, в режиме пониженной яркости — 201 Вт, в режиме ожидания — 0,4 Вт (при Связь откл.).

Звуковые характеристики

Несмотря на высокую яркость и небольшие габариты проектор даже в режиме максимальной яркости шумит несильно. В режиме пониженной яркости уровень шума приближается к характеристикам кинотеатральных моделей.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
нормальный 42,5 Умеренно громко
экономичный 35 Очень тихо

Работу динамической диафрагмы отчетливо слышно в виде характерных щелчков. Встроенный динамик негромкий, на средней громкости звук передается ровно, без значительных искажений.

Тестирование видеотракта

VGA-подключение

Сетки пикселей воспроизводятся четко и без артефактов. На шкале серого оттенки различимы почти во всем диапазоне (от 3 до 255), вариация цветовой примеси на шкале серого незначительная. Цвета яркие, правильные и насыщенные. Функция автоподстройки под параметры VGA-сигнала работает быстро и точно.

DVI-подключение

Тестирование проводилось при подключении к видеокарте NVIDIA Quadro FX 2000 с использованием кабеля-переходника с DVI на HDMI. Белое поле субъективно воспринимается равномерно освещенным и без выраженных цветовых разводов. Черное поле в центре чуть светлеет, но не содержит примесных оттенков и бликов. На шкале серого оттенки различимы во всем диапазоне от 0 до 255 с шагом через 1. Геометрия на субъективный взгляд хорошая, но измерения показывают бочкообразный прогиб внутрь по верхнему краю, правда всего на 6 мм при ширине 1,5 м. Есть легкая расфокусировка по полю. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 0,5 пикселя, да и то в углах.

Pixels

HDMI-подключение

Тестирование проводилось при подключении к Blu-ray-плееру Sony BDP-S300. HDMI-подключение (поддерживается до 1080p при 24/50/60 Гц) отличается хорошим микроконтрастом. Картинка четкая, цвета правильные, завал в светах и тенях не выходит за безопасные границы В режиме 720p картинка выводится без интерполяции с максимально возможной четкостью — фактически для каждого пикселя сохраняется как яркость, так и цвет. В режиме 1080i изображение выводится по полям. При 1080p 24 кадр/с периодически мелькают кадры, составленные из половинок соседних кадров, поэтому проектор лучше подключать в режиме 1080p при 50/60 кадр/с.

Работа с источником композитного и компонентного видеосигнала

Качество аналоговых интерфейсов (композитного, S-Video и компонентного) высокое. Четкость изображения практически соответствует возможностям интерфейсов и типу сигнала. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный. В режиме 720p при отключении оверскана изображение выводится без интерполяции, но неширокая обрезка по периметру сохраняется. При компонентном подключении также была протестирована работа в режиме 1080i. Артефактов в этом режиме не было, масштабирование к разрешению матрицы работает хорошо.

Функции обработки видеосигнала

В случае чересстрочных сигналов параметр Прогрессивная определяет режим работы функции деинтерлейсинга. Если Прогрессивная = Выкл., то изображение выводится по полям. При Вкл. для неподвижных участков проектор складывает изображение из смежных полей. В случае видеосигнала обычного разрешения масштабирование выполняется без особых хитростей — на диагональных границах объектов остаются зубцы.

Определение времени отклика и задержки вывода

Для перехода от черного к белому время отклика составило 10,0 мс (7,3 мс вкл. + 2,7 мс выкл.). Среднее время перехода между полутонами равно 15,8 мс в сумме. Проектор достаточно быстр как для просмотра фильмов, так и для игр в самые динамичные игры. Задержка вывода при VGA-подключении равна примерно 28 мс при HDMI — 24 мс. Визуально такая величина задержки не ощутима.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.0). Цветовой охват немного отличается от sRGB:

Gamut

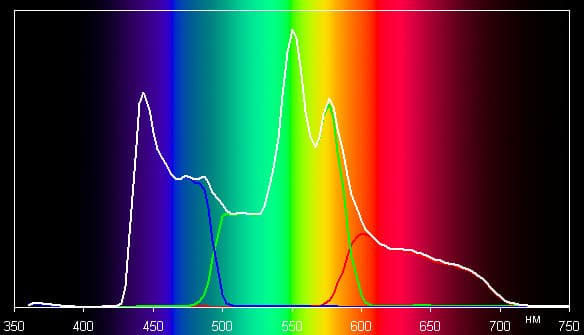

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов).

Spectrum

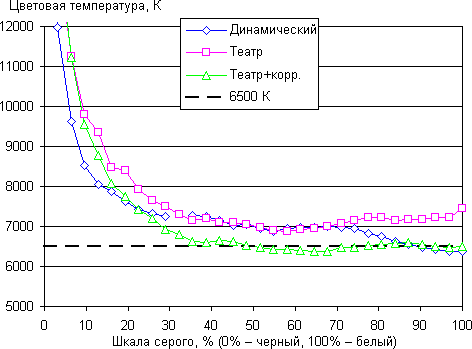

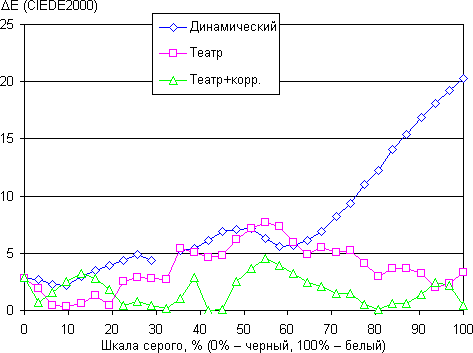

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр дельта E) в случае профилей Динамический, Театр и Театр после коррекции интенсивности красного, зеленого и синего цветов.

CCT

DE

Видно, что в случае Динамический на светлых участках шкалы серого баланс отклоняется от спектра абсолютно черного тела (параметр дельта E больше 10). В случае Театр баланс лучше, а ручной подстройкой удается добиться того, что дельта E становится везде меньше 5. В тенях цветовая температура все равно растет, и с этим ничего не поделаешь, так как регулировок баланса в тенях нет. Впрочем, цветопередача на самых темных участках не так важна, как в среднем диапазоне и в светах.

Выводы

Если планируется смотреть на этом проекторе кино, то желательно оснастить его нейтральным серым фильтром, понижающим уровень черного. Без него из-за высокой яркости и относительно низкой контрастности на небольших экранах черный цвет будет выглядеть серым. Для игр и, особенно при неполном затемнении проектор можно использовать без всяких доработок, так как в условиях внешней засветки сохранить черный все равно не получится, а высокая яркость проектора обеспечит приемлемую контрастность. Итого — это проектор для игр, а также просмотра кино и любого развлекательного контента в условиях неполного затемнения.

Достоинства

  • Компактный, яркий и относительно легкий
  • Удобен в использовании
  • Хорошее качество цветопередачи
  • Есть динамическое изменение яркости
  • Малое время отклика и небольшая задержка вывода
  • Есть HDMI-интерфейс
  • Можно смотреть фотографии с USB-носителей
  • Функции защиты от кражи и несанкционированного использования
  • Хорошая локализация для России
  • Сумка в комплекте

Недостатки

  • Невысокая контрастность
  • Отчетливо слышно работу динамической диафрагмы


Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL
Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics
