Кулер Thermalright AXP-140


В нашем исследовании кулеров Cooler Master V4, Scythe Shuriken и Zalman CNPS8700 NT мы уже обращались к острой и животрепещущей теме охлаждения HTPC, посетовав тогда на весьма ограниченный выбор соответствующих продуктов. Благо, этот сектор за последнее время заметно подрос, стал, если хотите, более цивилизованным — количество предложений по компактным среднебюджетным моделям увеличивается день ото дня, и на текущий момент фактически уже не осталось вендоров, которые бы с прежним упорством продолжали игнорировать подобные решения. Но вот премиум-класс, увы, все еще держится «вне зоны доступа» — создается впечатление, что на кулеры слим-дизайна здесь наложено какое-то табу (очевидно, застарелый стереотип — «HTPC — это не место для высокопроизводительных систем охлаждения» — по-прежнему очень силен, и подобный консерватизм сидит не только в умах пользователей, но и в коллективном сознании кулеропроизводителей!). Хотя, как известно, даже самые строгие правила имеют свои исключения. И именно таким, по-настоящему исключительным продуктом, является предмет сегодняшнего исследования — хай-эндовый кулер Thermalright AXP-140!

Что ж, без долгих повествований давайте сразу изучим конструктивные и эксплуатационные особенности нашего подопытного, и далее плавненько перейдем к главному пункту обозрения — чисто практической результативности Thermalright AXP-140. Приступим!

Конструктивно-технические особенности

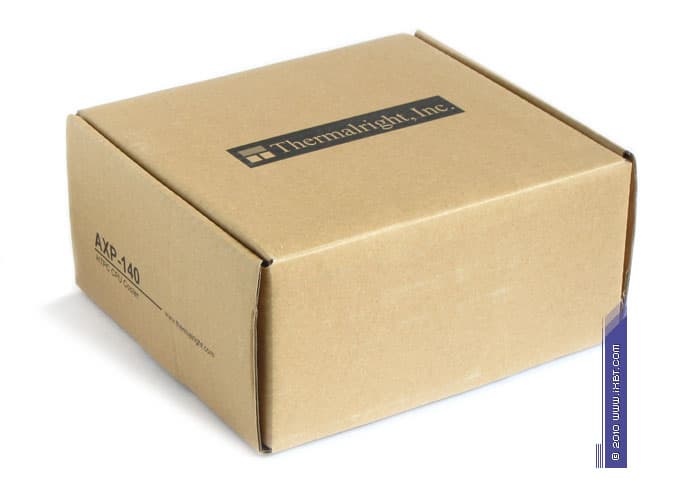

Комплектация. Продукт поставляется в аскетичной картонной упаковке с внутренней выкладкой из вспененного полиэтилена. В качестве опознавательных знаков на упаковке отмечены только логотип бренда и наименование собственно самого кулера.

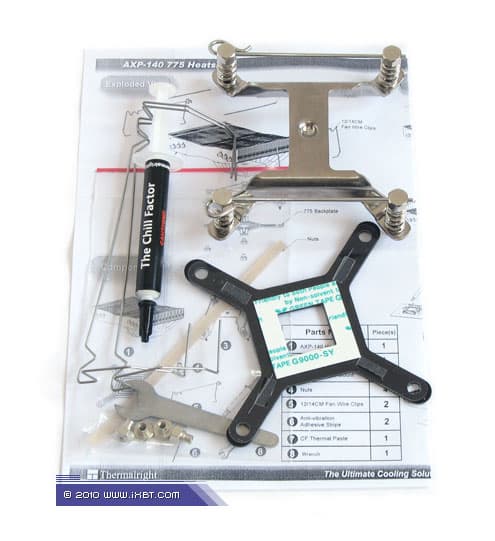

Поставка включает радиатор, набор крепежа для платформы Intel LGA775, фирменную термопасту Chill Factor, крепежные скобки и силиконовые прокладки для опционального вентилятора, а также краткое техническое руководство. Варианты крепежа для платформ Intel LGA1156/LGA1366 и AMD Socket AM2/AM3 предлагаются в виде отдельных продуктов.

Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который в процессе инсталляции дополняется опциональным вентилятором типоразмера 120х120х25 мм или 140х140х25 мм. Габариты 147х145х70 мм (без учета вентилятора). Вес 550 г (без учета вентилятора и крепежа).

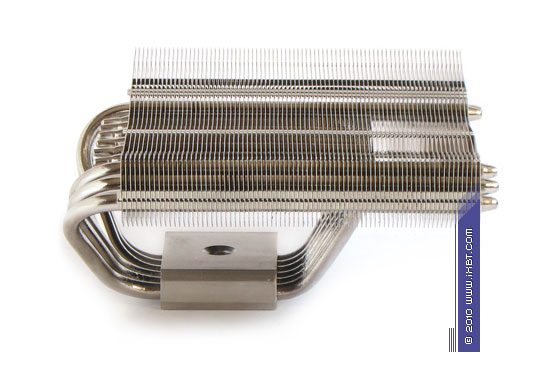

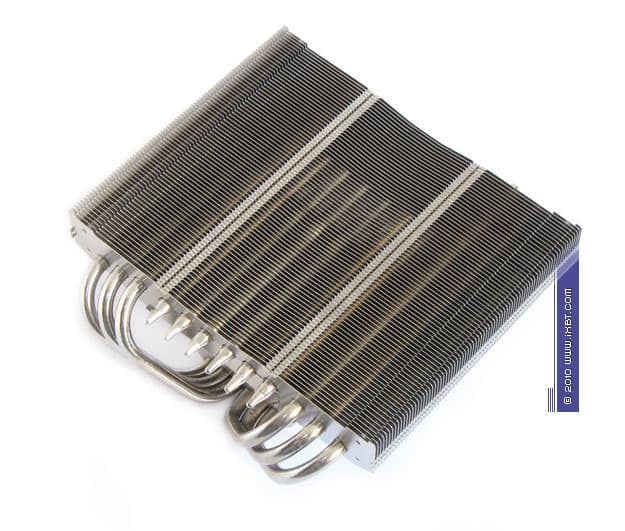

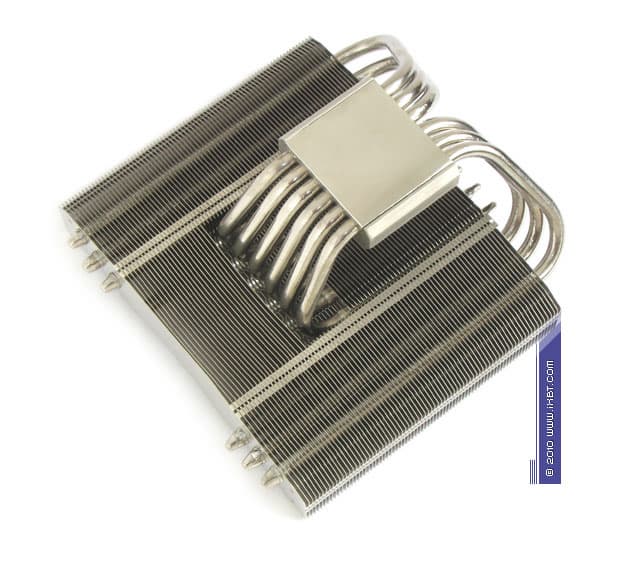

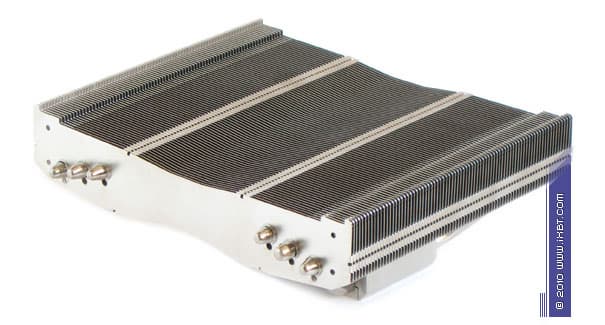

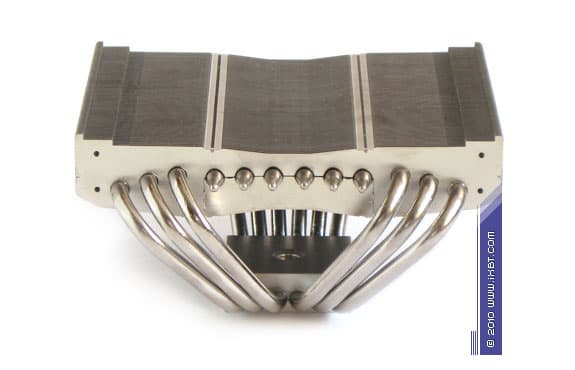

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медно-алюминиевого теплосъемника 50х40х14 мм, шести медных тепловых трубок диаметра 6 мм и двухкомпонентной секции алюминиевого оребрения (79 «внешних» широких пластин, 42 пластины во внутренней «вставке», общая площадь поверхности теплообмена порядка 5000 см2).



Существенными плюсами конструктива AXP-140 являются:

  • насыщенный теплотранспорт (6 трубок формируют 12 участков теплосброса в оребрении)
  • развитая поверхность теплообмена
  • традиционно высокое качество сопряжения рабочих элементов (все контактные пары «теплосъемник-трубки» и «трубки-оребрение» выполнены пайкой)
  • размеренная постановка трубок в оребрении (без скученности и с минимальным взаимным подогревом)


За вычетом уплотненного шага размещения пластин (порядка 1,5 мм), каких-то по-настоящему спорных моментов конструктив AXP-140 не обнаруживает.
Экспертно-техническая оценка радиатора: отлично.

Конструктивные особенности (вентилятор). В комплекте продукта вентилятор не поставляется.

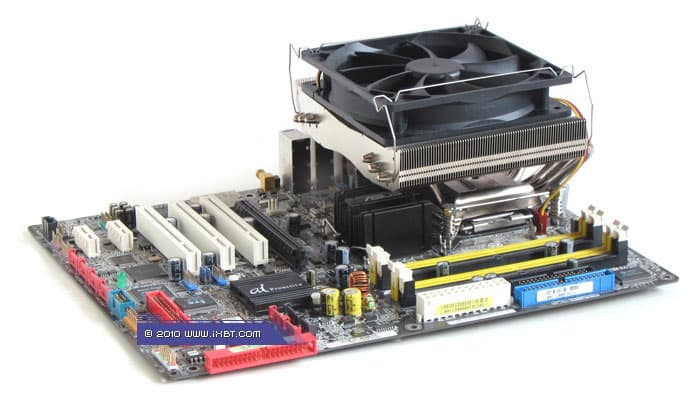

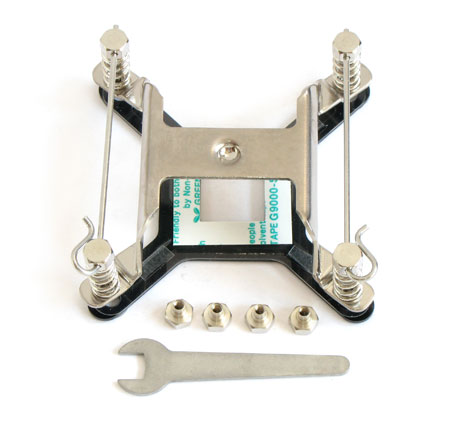

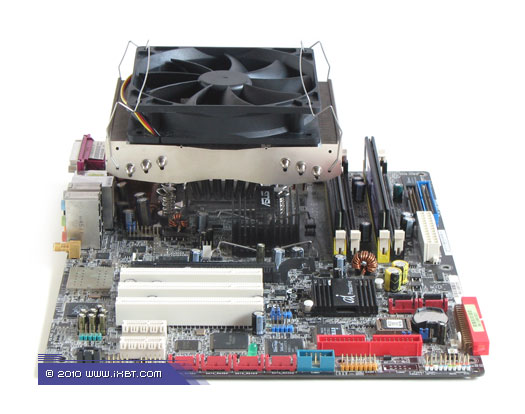

Эксплуатационная эргономика. Несмотря на очевидные ограничения, накладываемые компактным конструктивом, продукт предусматривает далеко не самые сложные установочные процедуры — радиатор монтируется с помощью усовершенствованного винтового крепежа (комплект в составе монтажной планки с подпружиненными винтами, крестовины-супинатора и четырех гаек-фиксаторов). Некоторые неудобства в обращении с AXP-140 доставляет, пожалуй, только лишь обязательное извлечение материнской платы из корпуса (другим «раздражителем» может выступить еще и необходимость подкручивания крепежных гаек комплектным ключом). Однако если какие-то трудности и возникают, их с лихвой компенсируют два неотъемлемых достоинства винтового крепежа — очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» надежность фиксации кулера в сокете.

Хорошим подспорьем в эксплуатационном наборе AXP-140 служат:

  • эффективная фирменная термопаста
  • силиконовые прокладки для набортного вентилятора
  • возможность установки вентиляторов типоразмера 140х140х25 мм


А вот за что действительно надо пожурить ребят из Thermalright, так это за вынос мультплатформенных вариантов крепежа AXP-140 в строго опциональную категорию. Все-таки, штатная поддержка одной лишь платформы Intel LGA775 - для премиум-продукта это, безусловно, моветон! К тому же, опциональные крепежные комплекты далеко не всегда доступны в отечественной рознице (особенно если речь заходит о платформах AMD и новомодном сокете Intel LGA1156), что закономерно ухудшает потребительский имидж «индивидуалиста» AXP-140.

Экспертно-техническая оценка эксплуатационных параметров: хорошо.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения премиум-класса.

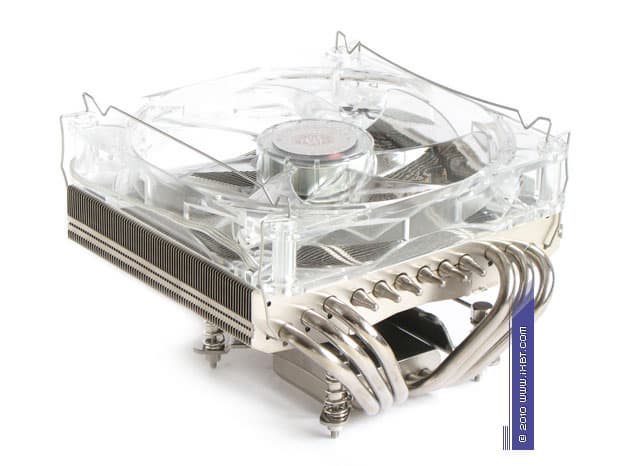

В сегодняшних испытаниях принимают участие две тестовые конфигурации AXP-140 - сборка в составе с вентиляторами Scythe серии Slip Stream (модели SY1225SL12LM-P и SY1225SL12SH, типоразмер 120х120х25 мм), а также сборка с вентилятором Cooler Master R4-L4S-10AB-GP (типоразмер 140х140х25 мм).

Диаграмма 1. Температурные показатели (температура процессорного ядра, максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

*Ориентировочный показатель

Как видим, при максимальном обесшумливании AXP-140 способен показать вполне достойную результативность — конечно, отметиться в группе лидирующих кулеров ему не удается, но, по большому счету, это отставание не является критическим, да и конкурентная компания подбирается весьма представительная (модели с близкими термическими показателями — GlacialTech F101 PWM, Titan Fenrir и Scythe Kama Angle). Интересным выглядит также и прямое сравнение двух тестовых конфигураций нашего подопытного — здесь преимущество оказывается на стороне вентилятора 140х140х25 мм, который обеспечивает более полный «охват» радиатора, с улучшенной продувкой оребрения. Поэтому, если вопрос габаритов кулера не стоит на самом первом месте (и пользователь готов пожертвовать дополнительными 5-7 мм высоты), то для режимов с пониженными оборотами вентиляторов предпочтительнее выбрать именно такой вариант комплектации AXP-140.

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Тут тестовая картина получается несколько неоднозначной: имеем своего рода «смешение красок», где общая результативность AXP-140 показывает тенденцию к ухудшению (он плетется в хвосте хай-эндовой группы), однако частная выборка, включающая родственные «низкорослые» модели Noctua NH-C12P и Thermaltake MaxOrb EX, напротив, говорит о весьма неплохой адаптации кулера к малошумному функционированию (относительно других HTPC-совместимых продуктов). Ну, а уж сравнение с Zalman CNPS8700 NT, наверно, даже не следует и комментировать — там все понятно без лишних слов. :) Так что, и этот рабочий режим нашему подопытному засчитывается скорее в плюс, чем в минус.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 5. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

А вот здесь ситуация уже вполне четко и ясно сигнализирует о почти что феноменальных достижения AXP-140 — он лишь немного уступает таким серьезным соперникам, как Scythe Mugen 2 и Titan Fenrir, стабильно опережает продукты родственного конструктива (Noctua NH-C12P, Thermaltake MaxOrb EX, Zalman CNPS8700 NT), и может на равных поспорить с лидером прошлых лет — «коллегой» Thermalright Ultra-120 eXtreme. Отличный результат!

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 30-32 дБА).

Диаграмма 7. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Развитие событий вновь благоволит нашему подопытному — AXP-140 держится уверенно и со знанием дела, закрепляясь в «основной группе» конкурсантов, где фигурируют хорошо известные нам кулеры ASUS Royal Knight, GlacialTech F101 PWM, Titan Fenrir и Scythe Kama Angle. Это еще раз подтверждает его универсальный характер, который явно не ограничен рамками HTPC-систем — на поверку, AXP-140 вполне готов к «переезду» в полноразмерные корпуса (коли уж возникнет такая необходимость) и, для условий эргономичного функционального режима (обороты вентиляторов 1000-1300 об/мин), может гарантировать по-настоящему эффективное охлаждение топовых четырехъядерных процессоров Intel и AMD.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Температурные показатели (температура околосокетных компонентов)



Диаграмма 12. Рейтинг «Соотношение эффективность/шум»

Выводы

Рассмотренный нами кулер Thermalright AXP-140 является весьма неординарным и, можно даже сказать, уникальным продуктом — обладая приземленным конструктивом, он не только опережает своих HTPC-собратьев, но и успешно соперничает с полноразмерными конкурентами из числа представителей высшей лиги воздушного охлаждения ПК. Практически по всем основным ориентирам (конструктивное совершенство, эффективность, технологичность и т.д.) наш сегодняшний подопытный — это лучшее, что может предложить индустрия для владельцев хай-эндовых HTPC (с высотой корпуса от 11 см и выше). Правда, за вычетом одной маленькой, но, порой, очень важной детали — штатная поставка продукта совместима только с платформой Intel LGA775, инсталляция в других системах потребует приобретения дополнительного крепежного комплекта. Будьте внимательны!

Итак, по итогам сегодняшнего исследования за оригинальные конструктивно-технические наработки кулер Thermalright AXP-140 получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Thermalright новых успехов в деле развития и совершенствования премиум-кулеров, по возможности уделив пристальное внимание не только конструктивным параметрам таких продуктов, но их исконной мультплатформенной совместимости тоже. ;) Ну, а мы и дальше будем следить за развитием событий на фронте хай-эндовых систем охлаждения.

Приложение 1. Методика тестирования систем охлаждения премиум-класса (платформа Intel LGA775)
