Кулеры для Socket 478, сезон весна-лето 2002

Часть 1. Кулеры AVC, Spire и GlacialTech


Довольно интересная ситуация складывается сейчас вокруг систем охлаждения для платформы Intel Pentium 4: как ни крути, настоящим изобилием тут не пахнет, причем совершенно неважно, американский ли это, европейский или, наконец, российский компьютерный рынок. Ну, с решениями под Socket 423 все более или менее понятно, ведь уже изначально было известно, что этот сокет сыграет роль своего рода буфера между старым добрым Socket 370 и «нормальным» Socket 478, который останется на рынке действительно всерьез и надолго. Вполне естественно, что в таких условиях многие гранды кулеростроения совсем не горели желанием вкладывать значительные средства в разработку новых моделей и заниматься серьезной переориентацией производственных мощностей под выпуск изделий для Socket 423, ограничившись лишь слабеньким модельным рядом из одного-двух кулеров.

Как это ни странно, но примерно такое же положение вещей (за редким исключением) наблюдается и в отношении моделей под Socket 478. Несмотря на активное продвижение платформы Pentium 4 и всевозрастающее число ее верных сторонников не только в среде компьютерных энтузиастов или корпоративных пользователей, но даже и в стане экономных потребителей (доселе неровно дышавших в сторону продукции AMD), по-прежнему наблюдается определенный дефицит качественных и эффективных кулеров. Немалая часть производителей до сих пор буксует на стадии маркетинговых исследований и не уделяет должного внимания кардинальному расширению спектра выпускаемых систем охлаждения для Socket 478. Конечно, нельзя снимать со счетов «боксовые» версии процессоров, которые комплектуются неплохими кулерами и предлагаются по весьма привлекательным ценам. Возможно, именно они и подпитывают «антипатию» к платформе Pentium 4 со стороны некоторых кулеропроизводителей. Но, опять же, не «box-ом» единым жив потребитель, будь то системный интегратор, сборщик средней руки или конечный пользователь. И OEM-процессоры также нуждаются в не менее добротных и качественных системах охлаждения, чем их боксовые «коллеги».

Итак, давайте посмотрим, что на сегодняшний момент может предложить нам рынок. Для этого мы обратимся к продукции как традиционных для российского рынка, так и новых, весьма перспективных торговых марок, тщательно «прощупаем» все эти кулеры, исследуем их технико-эксплуатационные свойства и проведем расширенный сравнительный анализ. Что ж, приступим!

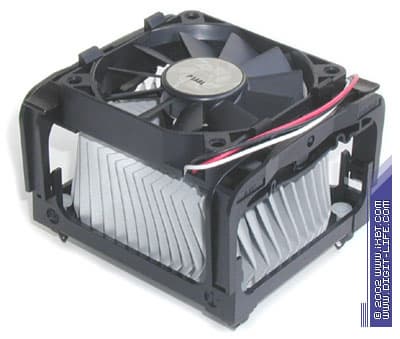

AVC 117141 (SunFlower)

Будучи продуктом совместных разработок Intel и AVC (Asia Vital Components), кулер SunFlower стал одним из первопроходцев в секторе систем охлаждения для Socket 478 процессоров. Несмотря на свой почтенный возраст (SunFlower впервые появился на рынке еще летом прошлого года), эта модель по-прежнему остается в строю, неплохо справляясь с весьма ответственной ролью «референсной» системы охлаждения для процессоров Pentium 4 Northwood.

Главной отличительной особенностью модели SunFlower является оригинальное конструктивное исполнение радиатора: в радиальный оребренный контур с размерами 80х70х35 мм запрессован медный «сердечник» диаметром 30 мм и высотой 20 мм. По словам инженеров AVC, конфигурация радиального оребрения долго подбиралась, так сказать, методом проб и ошибок, и, в конце концов, результатом этой скрупулезной работы явилась наиболее оптимальная форма ребра, как с тепловой, так и с аэродинамической точки зрения. Что ж, здесь мы имеем дело с действительно полноценным оребрением (средняя ширина радиального ребра 2 см, толщина 0.8 мм, площадь поверхности теплообмена около 1000 см2), в отличие от радиальных контуров хорошо известных радиаторов Orb-серии, параметры которых были явно поскромнее. Далее, сама конструкция кулера (вентилятор приподнят относительно верхней кромки радиатора на 5 мм, ребро имеет наклон, противоположный направлению вращения крыльчатки) способствует снижению гидравлического сопротивления радиатора и улучшает условия его вентиляции. И, наконец, тут есть еще один «хинт» — каждое ребро ближе к основанию радиатора имеет характерный изгиб, который, как пояснили разработчики, играет роль турбулизатора потока в межреберных каналах и служит для еще большей интенсификации теплообмена.



Что касается медного сердечника, то его достоинства очевидны: кардинальное различие коэффициентов теплопроводности меди и алюминия у всех на слуху. Однако нельзя забывать и о чисто технологических моментах, когда «грязный», некачественный тепловой контакт алюминиевого контура и медного сердечника может срезать на корню все преимущества такой комбинированной конструкции. К чести AVC, все технологические нюансы не оставлены без внимания, и, по заверениям инженеров компании, «опрессовка» радиаторов производится с четким соблюдением требований соответствующих технических условий, чем гарантируется почти идеальное качество теплового контакта контура и сердечника.

Все это дает весомые основания надеяться на хорошую производительность кулера. И действительно, по результатам тестов SunFlower показывает вполне достойную тепловую эффективность, приближаясь к лидерам сегодняшнего тестирования, даже несмотря на маломощный вентилятор типоразмера 70х70х15 мм со скоростью вращения крыльчатки 3800 об/мин. Такой относительно слабый вентилятор является здесь скорее подспорьем, чем помехой, поскольку уровень шума кулера не превышает «санитарной» отметки 45 дБА.

Единственный минус модели SunFlower — довольно «вредная» крепежная система. Кулер поставляется «полностью в сборе», поэтому для беспроблемной установки приходится демонтировать имеющуюся на материнской плате «крепежную раму» (retention mechanism assembly, или в простонародье — RM-модуль) и только потом ставить кулер, используя почти несъемный «родной» крепеж. Такой способ монтажа оказывается далеко не всегда удобным, а в некоторых случаях — весьма и весьма затруднительным (если материнская плата уже установлена в корпусе, ее приходится демонтировать).

Spire 9T207B1H3G (IceStream) и Spire 9T207B1M3G (QuietStream)

К сожалению, продукция с торговой маркой Spire, принадлежащей голландской компании Fanner Tech, по-прежнему находится вне зоны пристального внимания российских дистрибуторов. Почему так происходит, не совсем понятно, ведь кулеры Spire давно зарекомендовали себя в качестве добротных и эффективных систем охлаждения. Примером тому служат два новых продукта Fanner Tech — модели IceStream и QuietStream.

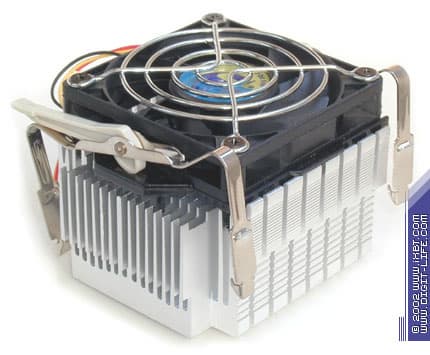

Кулер IceStream имеет радиатор внушительных габаритов (88х76х40 мм) и укомплектован вентилятором типоразмера 70х70х15 мм со скоростью вращения крыльчатки 4500 об/мин. Эту модель можно было бы с легкостью зачислить в разряд «заштатных» кулеров под Socket 478, если бы не два малозначительных на первый взгляд обстоятельства. Во-первых, следует отметить неплохие параметры оребрения, а именно — трапецеидальное сечение ребра (толщина в основании 1.2 мм, у вершины — 0.6 мм, т.е. классическое соотношение 2:1, приличествующее ребру с постоянной плотностью теплового потока). Такая конфигурация оребрения, как мы выяснили в статье Кулеры GlacialTech Igloo 2310 и Igloo 2400, весьма благоприятствует повышению тепловой эффективности кулера. А во-вторых, нельзя упускать из виду «волнообразный» профиль подошвы радиатора — своеобразный «горб» в ее центральной части, основная функция которого давно известна (он позволяет уменьшить вредный эффект сопротивления растеканию теплового потока, и тем самым понизить полное термическое сопротивление радиатора). Так что реально мы получаем довольно технологичное изделие, а не просто оребренный кусок алюминия, сдобренный вентилятором.

Кулер QuietStream внешне совершенно идентичен модели IceStream и имеет все те же достоинства. Единственное отличие — низкооборотистый вентилятор (скорость вращения крыльчатки всего 3500 об/мин). Но как раз в этом и заключается главная «фича» кулера: QuietStream демонстрирует довольно низкий уровень шума, чем вполне оправдывает свое название. Вместе с тем, кардинального падения тепловой эффективности не наблюдается, и это позволяет говорить нам о более оптимальном «сопряжении» вентилятора и радиатора, чем у модели IceStream.

Что же касается инсталляции кулеров, то она не вызывает каких-либо затруднений. Модели IceStream и QuietStream укомплектованы довольно удобными крепежными клипсами рычажного типа, обеспечивающими усилие прижима около 14 кг, что вполне соответствует установленным нормативам. Клипсы оснащены дополнительными упорами под отвертку, которые оказываются полезными и при установке, и при демонтаже кулеров. Наконец, обе модели имеют предустановленный тепловой интерфейс Stars 420 («клон» пасты Dow Corning SH340, основной наполнитель — оксид цинка), практически не уступающий по своим физико-химическим свойствам отечественной пасте КПТ-8.

GlacialTech Igloo 4300, Igloo 4200 и Diamond 4000

Системы охлаждения GlacialTech для Socket A процессоров, рассмотренные в статье Кулеры GlacialTech Igloo 2310 и Igloo 2400, порадовали нас своей отличной тепловой эффективностью и приятной совокупностью технико-эксплуатационных свойств. Новые модели кулеров GlacialTech, уже под Socket 478, также демонстрируют не менее достойные качество и эффективность, в очередной раз подтверждая передовые технологии и наукоемкий производственный базис этой компании.

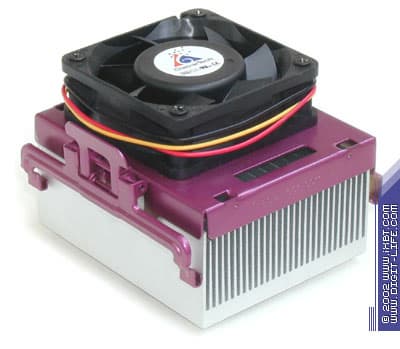

Итак, начнем с модели Igloo 4200. Этот кулер представляет собой комбинацию алюминиевого экструзионного радиатора 83х69х34 мм и вентилятора типоразмера 60х60х20 мм и наследует все те ключевые моменты, что были отмечены у кулеров Igloo 2310 и Igloo 2400.

Здесь мы вновь наблюдаем совокупность трех катализаторов тепловой эффективности: «продвинутое» ребро трапецеидального сечения со средней толщиной 0.8 мм у основания и 0.3 мм у вершины, чередование высоты ребра и вентилятор, смещенный к торцевой части радиатора. И вновь имеем весомые основания рассчитывать на хорошую согласованность многообещающих теоретических предпосылок и практических результатов.

Что ж, Igloo 4200 действительно не дает ни малейшего повода для разочарования. Его «разогнанная» модификация — Igloo 4200 Pro (вентилятор 4800 об/мин), с легкостью выходит в группу лидеров, немного уступая лишь Volcano 7+ от Thermaltake, но показывает при этом существенно (на 13 дБА) меньший уровень шума, не превышающий разумных пределов. Стандартная модификация кулера, собственно сам Igloo 4200 (вентилятор 4200 об/мин), держится также очень достойно, демонстрируя довольно низкий уровень шума и вплотную приближаясь к лидерам по тепловой эффективности. Ну, а младшая модификация - Igloo 4200 Light (вентилятор 3500 об/мин), обладает самым низким уровнем шума среди участников сегодняшнего тестирования, но вместе с тем успешно конкурирует по тепловой эффективности со многими другими кулерами, прочно занимая золотую середину в нашем «табеле о рангах».

Пожалуй, самой примечательной особенностью кулера Igloo 4200 следует назвать не столько высокую тепловую эффективность вкупе с низким уровнем шума, сколько исключительно удобную крепежную систему (которая, к слову, является предметом нескольких патентов, в частности, US6404633 и DE20115128). За счет детально продуманной конструкции этой системы установка/демонтаж кулера осуществляется легким движением руки и занимает от силы 10-15 секунд. Нет никакой надобности прилагать титанические усилия или призывать на помощь дополнительные средства типа отвертки, достаточно лишь зафиксировать крепежный кожух в RM-модуле сокета, потом легонько приподнять ручку-упор, и кулер уже установлен!

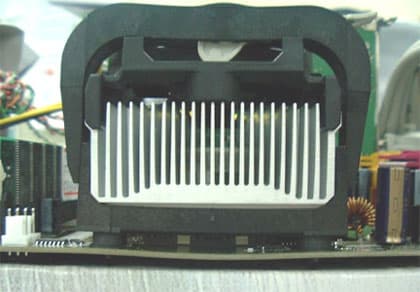

Кроме поразительной простоты инсталляции, крепеж Igloo 4200 располагает еще одной важной достопримечательностью. У многих кулеров, оборудованных стандартной рычажной системой крепежа, усилие прижима фактически сконцентрировано в двух точках (местах соприкосновения узкой «пятки» рычага и упорной поверхности радиатора), что может стать причиной перекоса радиатора в процессе установки. В дополнение к этому может наблюдаться изгиб материнской платы в области под сокетом, что также нельзя назвать благоприятным обстоятельством, пусть даже подобное явление и допускается в спецификациях Intel на системы охлаждения для Socket 478.

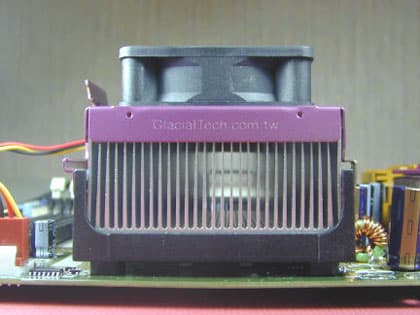

Крепежная система Igloo 4200 реализует иной подход. Здесь прижим радиатора осуществляют плоские металлические пружины длиной 25 мм и шириной 4 мм, смонтированные на внутренней поверхности крепежного кожуха. Это позволяет гораздо более равномерно распределить усилие прижима (которое составляет вполне нормативные 12 кг) и обеспечить плотный, качественный контакт процессора и радиатора без каких-либо перекосов. Про снижение вероятности перегиба материнской платы под сокетом практически до нуля тут можно бы уже и не говорить.

Еще один инсталляционный плюс кулера — предустановленный «серебряный» термоинтерфейс (с 5%-ным содержанием оксида серебра), обладающий достойными физико-химическими свойствами и неплохой эффективностью. На сегодняшний момент это стандартная «фича» всех продуктов GlacialTech для Socket A и Socket 478.

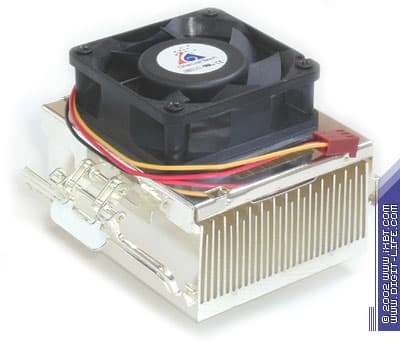

Обратимся теперь к модели Diamond 4000. Этот кулер в точности повторяет размеры и конструкцию Igloo 4200, да и идейное содержание («продвинутый» радиатор, сдвинутый вентилятор типоразмера 60х60х20 мм, удобный крепеж), но имеет несколько новых примечательных особенностей.

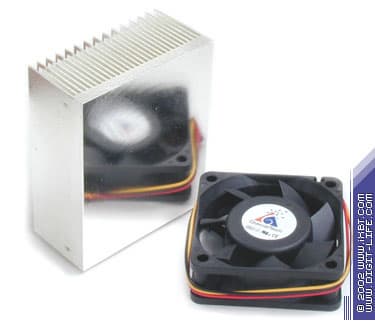

Первая достопримечательность — улучшенное качество обработки поверхности радиатора. Для его отделки используется не просто стандартный процесс травления или анодирования, а производится нанесение специализированного покрытия, состоящего в основном из металлических микропорошков (в том числе серебра). В результате радиатор приобретает очень привлекательный внешний вид и небольшое улучшение интенсивности теплоотдачи с оребренной поверхности. Кроме этого, улучшено и качество обработки подошвы радиатора, поверхность которой доведена почти до зеркального блеска.

Вторая достопримечательность — вентилятор, оборудованный схемой термоконтроля, которая осуществляет линейную «терморегуляцию» скорости вращения крыльчатки от 2800 об/мин до 4800 об/мин в диапазоне температур 25-40°C. Достоинства такого подхода очевидны: в условиях хорошей (или избыточной) вентиляции компьютерного корпуса нет особой необходимости поддерживать высокие обороты вентилятора, можно без особых опасений уменьшить скорость вращения крыльчатки и вместе с этим ощутимо понизить уровень шума. Для достижения гармоничного сочетания тепловой эффективности и уровня шума здесь не нужны какие-то дополнительные схемы или терморегуляторы, ибо встроенный термоконтроль уже обеспечивает удачную и вполне корректную терморегуляцию.

Наконец, третья достопримечательность — слегка измененная конфигурация крепежного кожуха (его боковины укорочены на 5 мм). По заверениям инженеров GlacialTech, это позволяет полностью «открыть» радиатор (в аэродинамическом смысле), улучшить условия вентиляции в самой верхней части оребрения (где скорость воздушного потока, как правило, стремится к нулю) и увеличить общую тепловую эффективность кулера.

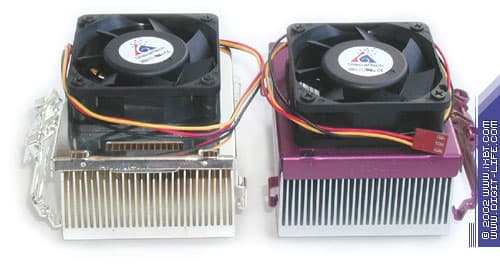

Казалось бы, ребята из GlacialTech снова выдумывают какую-то нелепицу. :) Но, как и следовало ожидать, на практике это реально работает! По результатам нашего эксперимента Diamond 4000, «упакованный» в старый крепеж от модели Igloo 4200, показывает меньшую тепловую эффективность, чем «обыкновенный» Diamond 4000 со своим собственным крепежом. Так, при высоких оборотах вентилятора (4200-4800 об/мин) отставание составляет 1°C, при низких оборотах (3000-3600 об/мин) — в пределах 2°C. Как видим, выигрыш от использования нового крепежа, пусть и незначительный, но все-таки есть! Добавлю здесь, что, начиная с июля, все модификации Igloo 4200 также будут комплектоваться крепежом новой конфигурации. Факт очень отрадный, поскольку это позволит еще немного улучшить их и так весьма достойные температурные показатели (по результатам тестов, Igloo 4200 и Igloo 4200 Light получают «скидку» в пределах 1-2°C к «стандартной» температуре в случае использования крепежа от модели Diamond 4000, для Igloo 4200 Pro улучшение составляет порядка 1°C).

Что ж, Diamond 4000 действительно получается предельно оптимизированным, можно даже сказать, элитарным продуктом, вобрав в себя все самое лучшее от Igloo 4200. Просто и со вкусом, без излишней помпезности, кричащих маркетинговых наворотов (типа килограммовых радиаторов, «реактивных» вентиляторов и т.п.), этот кулер ловко объединяет в себе приятный эстетичный внешний вид с не менее приятной внутренней «начинкой», предоставляя пользователю сбалансированное сочетание высокой эффективности и низкого уровня шума практически в любых эксплуатационных условиях. В нашем сегодняшнем «табеле о рангах» Diamond 4000 прочно занимает лидирующие позиции и по большинству параметров обходит конкурентов не только из родственной ценовой категории, но и дает фору продуктам более высокого класса.

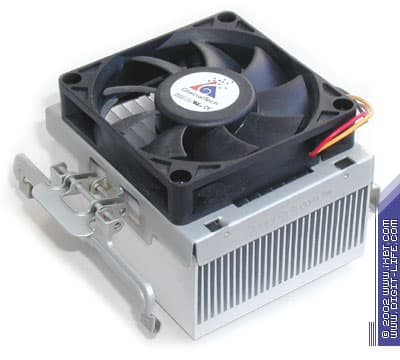

Итак, в завершение разговора о продукции GlacialTech уделим немного внимания еще одной модели — Igloo 4300. Этот кулер во многом похож на своего младшего собрата Igloo 4200, оборудован абсолютно таким же радиатором и имеет сходную технику крепежной системы. Кардинальное отличие здесь только одно — более мощный вентилятор типоразмера 70х70х15 мм, расположенный строго по центру радиатора.

Вообще говоря, Igloo 4300 является старшей моделью не только формально (по нумерации), но и вполне реально — по возрасту (именно Igloo 4300 стал родоначальником серии продуктов GlacialTech для Socket 478, остальные модели появились на свет несколько позже). К сожалению, возраст далеко не всегда идет на пользу, и, как это нередко бывает, подрастающему поколению, в конце концов, удается заткнуть за пояс умудренных жизнью стариков. Не миновала участь сия и «аксакала» Igloo 4300: несмотря на гораздо более мощный вентилятор (36 CFM против 24 CFM у Igloo 4200 Pro), этот кулер имеет сравнимую с Igloo 4200 тепловую эффективность, но вместе с этим характеризуется ощутимо более высоким уровнем шума. Как видим, «молодая поросль» в лице Igloo 4200 и Diamond 4000 действительно оказывается более оптимизированным решением и демонстрирует лучшее соотношение эффективность/шум. Между тем, все-таки не стоит умалять достоинств Igloo 4300, ведь он по-прежнему выглядит молодцом и довольно успешно соперничает с кулерами равноценного класса, как в плане тепловой эффективности, так и в части технико-эксплуатационных параметров (удобный крепеж, качественный вентилятор, эффективный термонитерфейс и т.д.). Что ж, бодрое высказывание «молодым везде у нас дорога, старикам везде у нас почет», думаю, будет здесь в самую точку.

Часть 2. Кулеры Cooler Master, Thermaltake, Evercool и ADDA
Часть 3. Результаты тестовых испытаний (температурные показатели, уровень шума, термическое сопротивление)
Часть 4. Табель о рангах (технико-экономическая карта кулеров, технико-эксплуатационный и технико-экономический рейтинги)
Методическое приложение. Комплексная оценка потребительских качеств систем охлаждения



Кулер AVC SunFlower предоставлен Asia Vital Components
Кулеры Spire предоставлены Fanner Tech
Кулеры GlacialTech предоставлены Бюрократ
