Процессорный охладитель SilverStone AR06


Как и рассмотренные ранее AR07 и AR08, кулер SilverStone AR06 входит в серию Argon и также имеет вынесенный на тепловых трубках радиатор с принудительным охлаждением. Однако AR06 — это уже низкопрофильный вариант процессорного охладителя, предназначенный для использования с не очень «горячими» процессорами.

Оглавление

Паспортные характеристики, комплект поставки и цена

Название моделиAR06 (Argon Series)
Код моделиSST-AR06
Тип системы охлажденияДля процессора воздушная низкопрофильная с активным обдувом с вынесенным на тепловых трубках радиатором
СовместимостьМат. платы с процессорными разъемами:
Intel: LGA 1150, 1151, 1155, 1156;
AMD: FM2, FM1, AM3, AM2
Охлаждающая способностьдо 95 Вт и более
Тип вентилятораОсевой (аксиальный)
Модель вентилятораDF0921512RFMN
Питание вентилятора12 В, 0,18 А, старт при 7 В
Размеры вентилятора92×92×15 мм
Скорость вращения вентилятора1200—2500 об/мин
Производительность вентилятораМаксимум 68,3 м³/ч (40,2 фут³/мин)
Статическое давление вентилятораНет данных
Уровень шума охладителя20—28,3 дБA
Подшипник вентилятораСкольжения (Rifle Bearing)
Наработка вентилятора на отказ40 000 ч
Размеры охладителя (В×Ш×Г)58×105×92 мм
Масса охладителя (без вентилятора)263 г
Материал радиатораПластины из алюминия и медные тепловые трубки ∅6 мм × 4 шт., прямой контакт с процессором)
Термоинтерфейс теплосъемникаТермопаста в шприце
ПодключениеВентилятора: 4-конт. разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате
Особенности
  • Антивибрационные вставки
  • Управление с помощью ШИМ
  • Кабель в оплетке
Комплект поставки*
  • Охладитель в сборе с вентилятором
  • Комплект креплений на процессор
  • Термопаста в шприце
  • Руководство пользователя

*Комплект поставки лучше уточнять перед покупкой.
Ссылка на сайт производителя SilverStone AR06
Рекомендованная производителем розничная цена$36,90

Описание

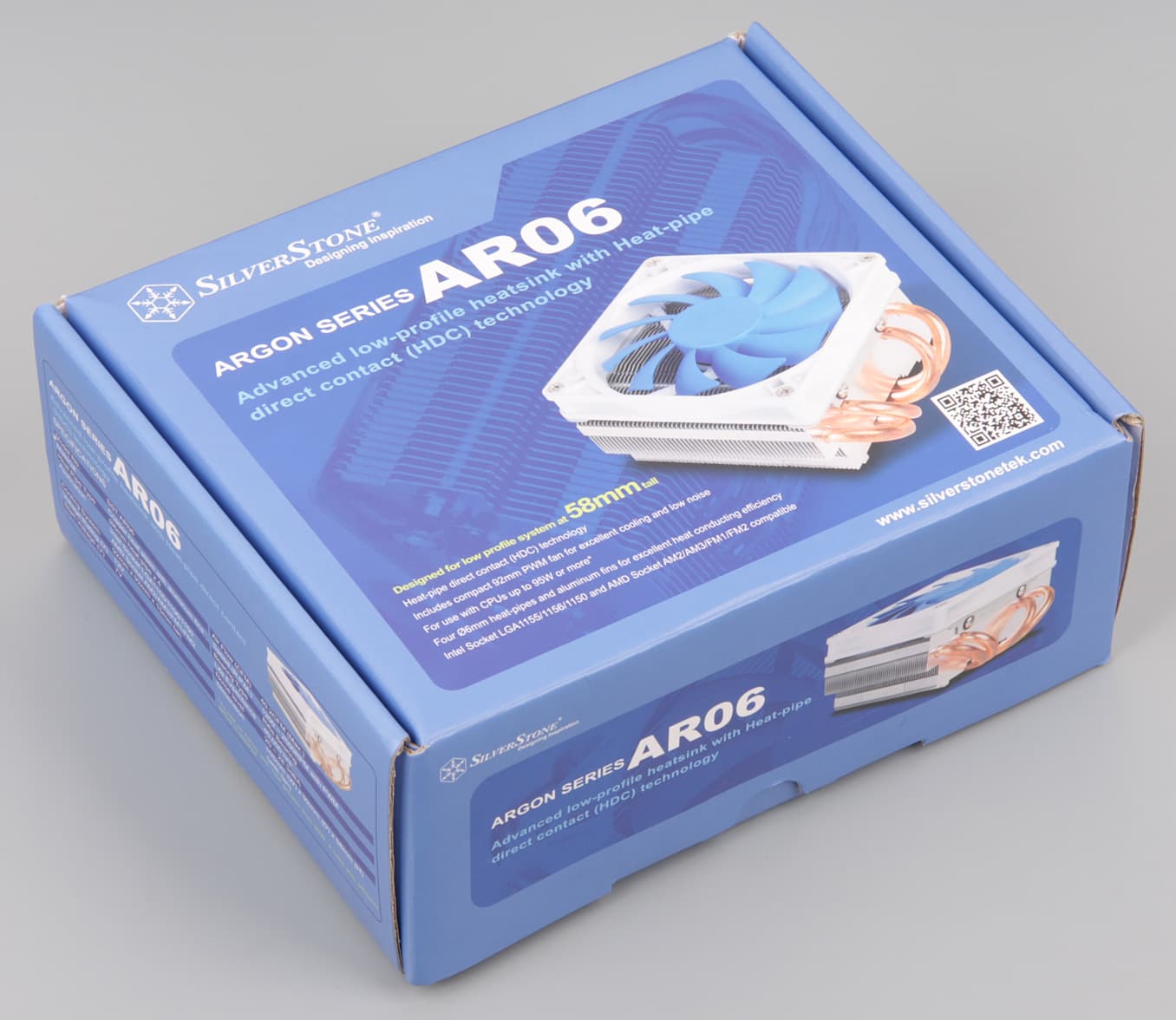

Поставляется процессорный охладитель SilverStone AR06 в красочно оформленной картонной коробке.

SilverStone AR06, коробка

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание и технические характеристики. На детали конструкции помогают обратить внимание фотографии частей кулера. Надписи в основном на английском, но особенности перечислены на нескольких языках, в том числе и на русском. Изготовлена коробка из гофркартона средней толщины. Внутри в отсеках, образованных перегородками тоже из гофркартона, находятся кулер в сборе с радиатором и вентилятором, комплект крепежа, термопаста и документация.

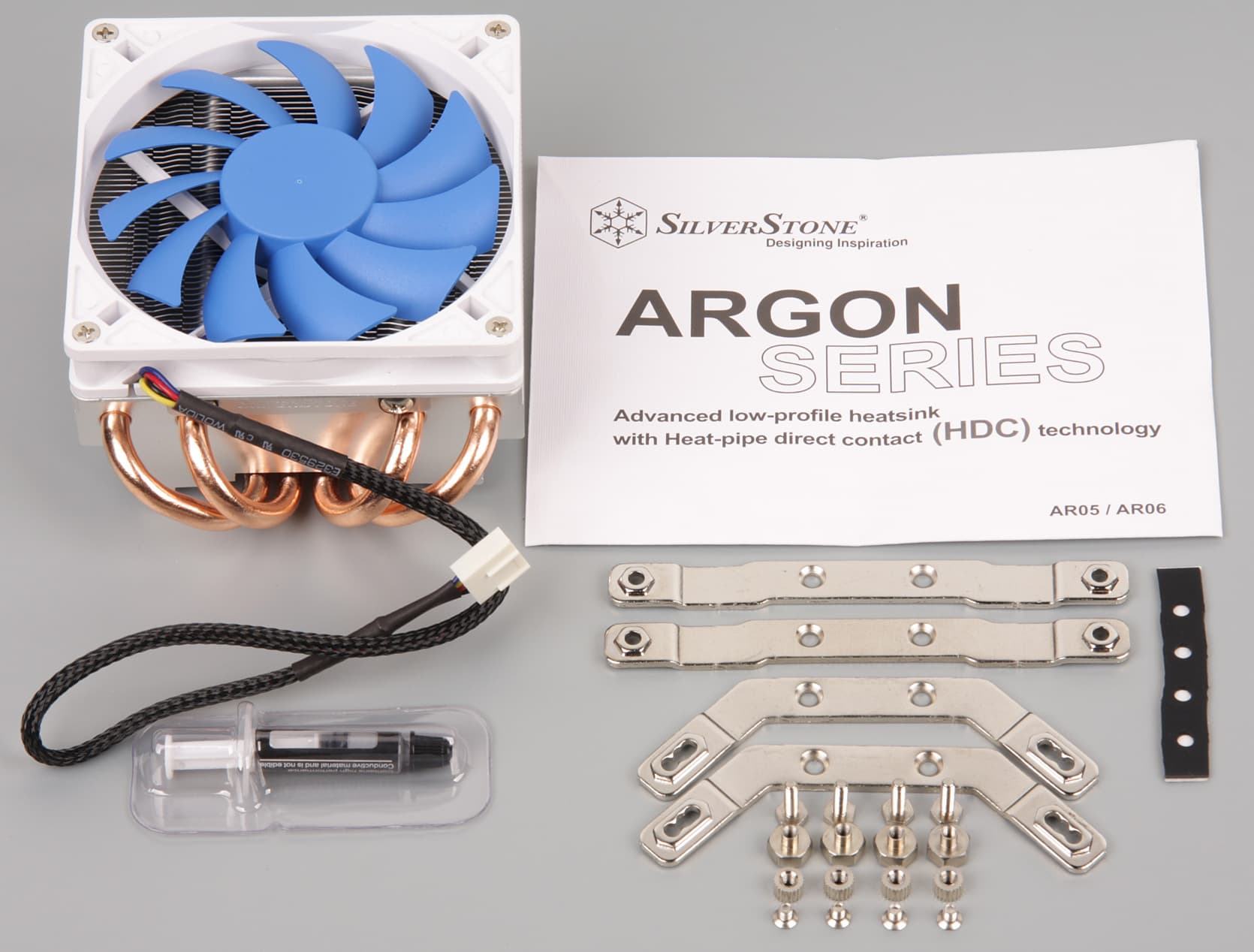

SilverStone AR06, комплект

Руководство, в которое включена инструкция по установке, одно на две модели (AR05 и AR06). Описание этапов понятное (есть русский вариант текста). На сайте компании есть полное описание кулера (в том числе и на русском языке), там же можно найти ссылки на PDF-файлы с руководством и листовку с описанием (есть вариант на русском языке), а также на фотографии продукта.

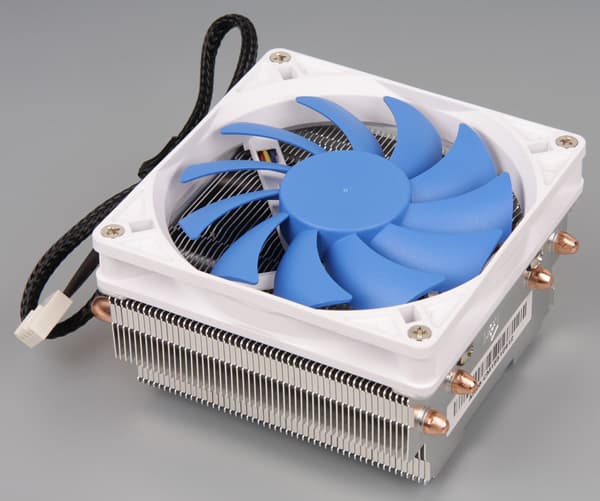

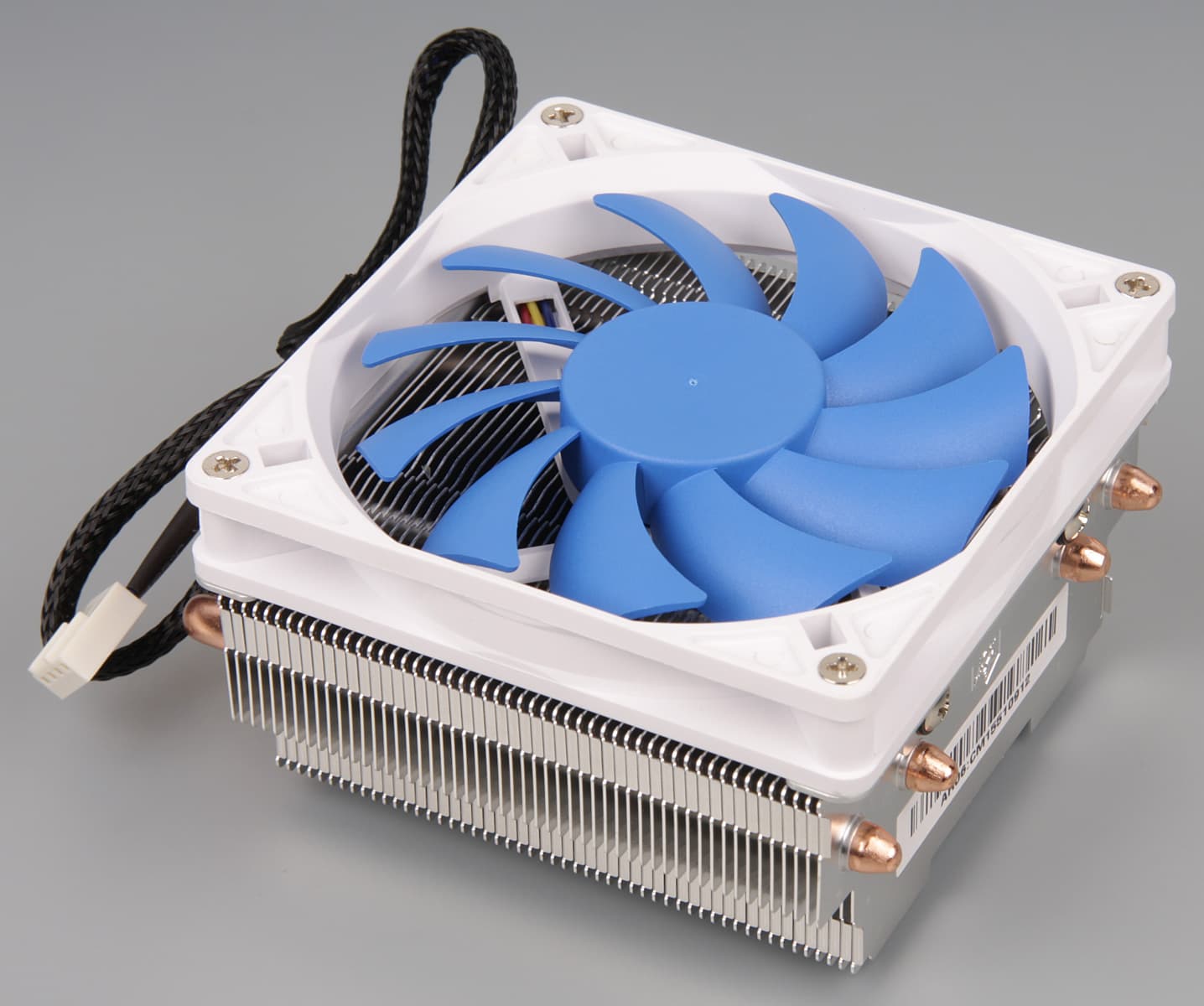

SilverStone AR06, общий вид

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. В принципе, ребра радиатора прилегают к подошве без или с минимальным зазором, но тепловым контактом в данном месте можно пренебречь. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину, снаружи анодированную.

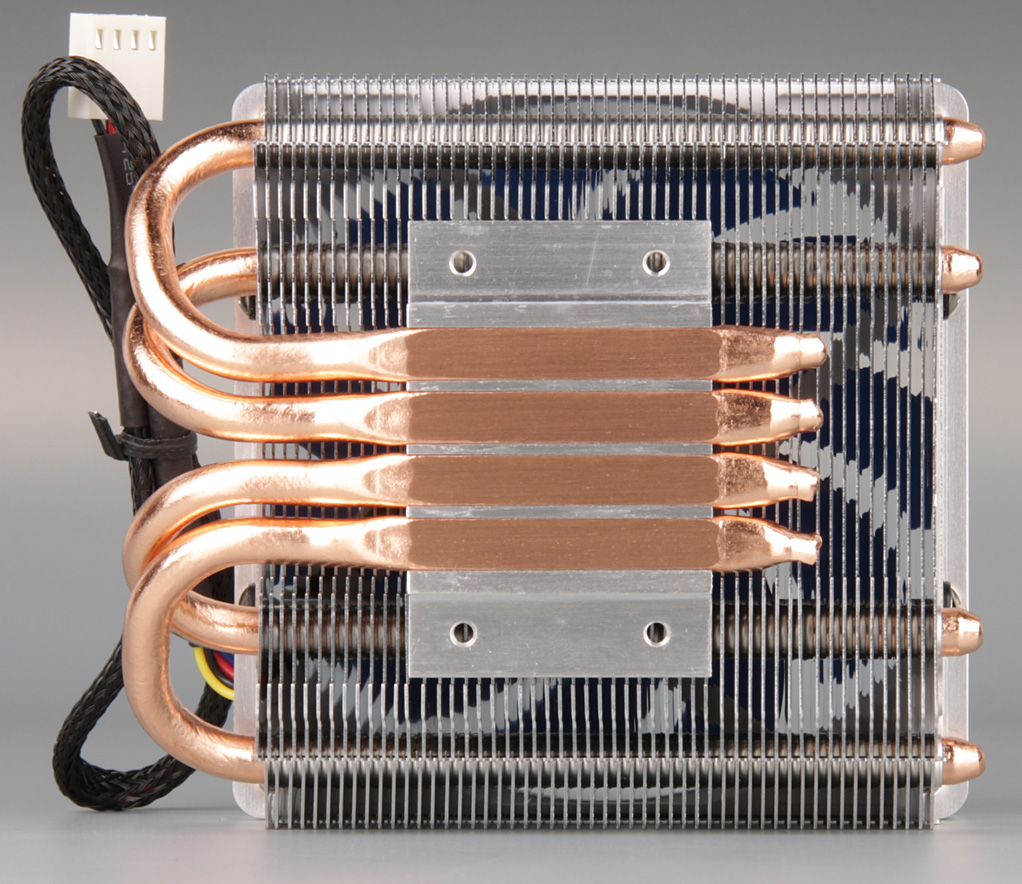

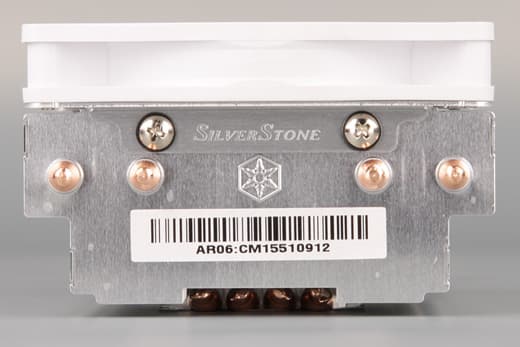

SilverStone AR06, радиатор

Прилегающие к процессору плоскости трубок сошлифованы, но не отполированы. На подошве теплосъемника между трубками и алюминиевыми ребрами есть едва выраженные канавки. До установки подошва защищена пластиковой пленкой.

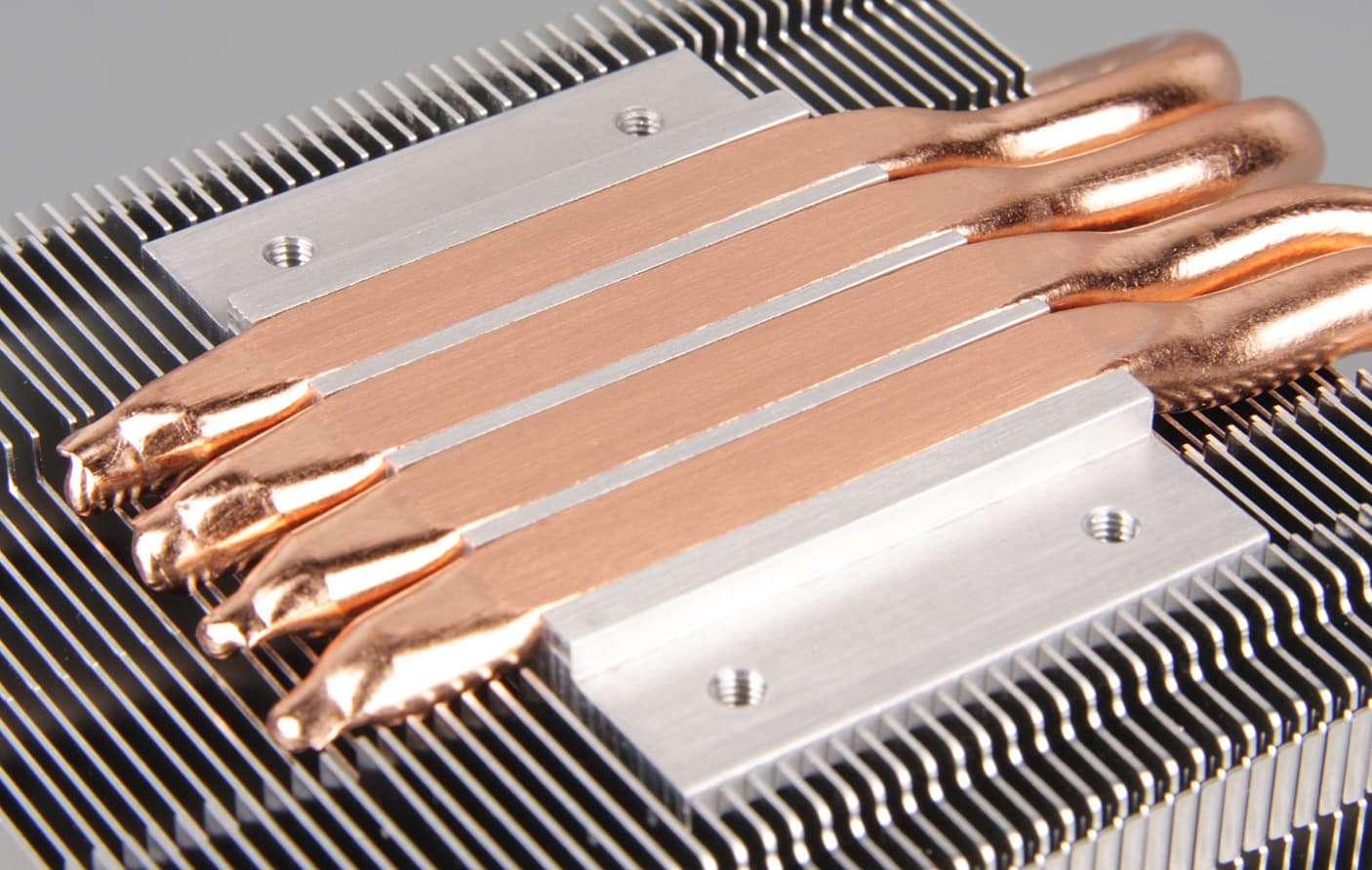

SilverStone AR06, теплосъемник

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой. Для заведомо хорошего распределения мы нанесли чуть избыточный слой термопасты, при более экономном расходе приложенного запаса должно хватить как минимум раза на два. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

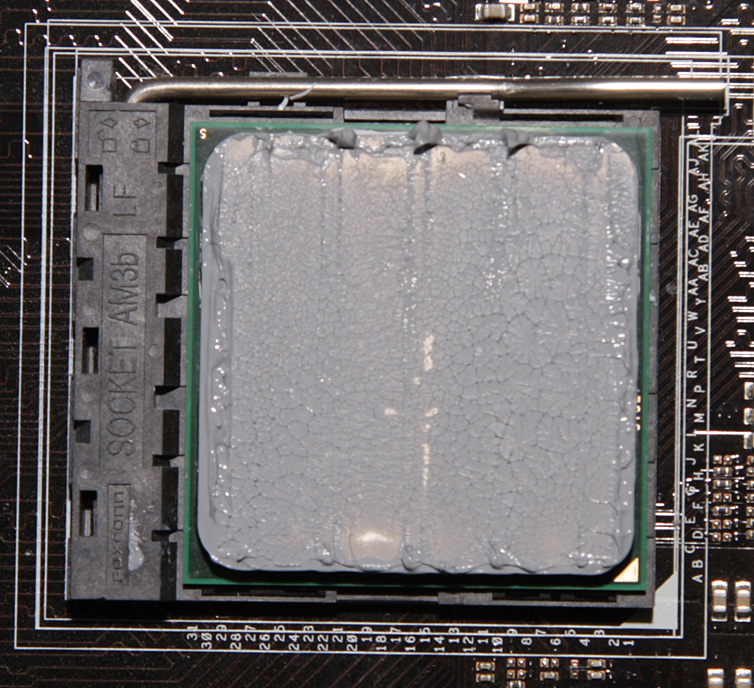

SilverStone AR06, распределение термопасты

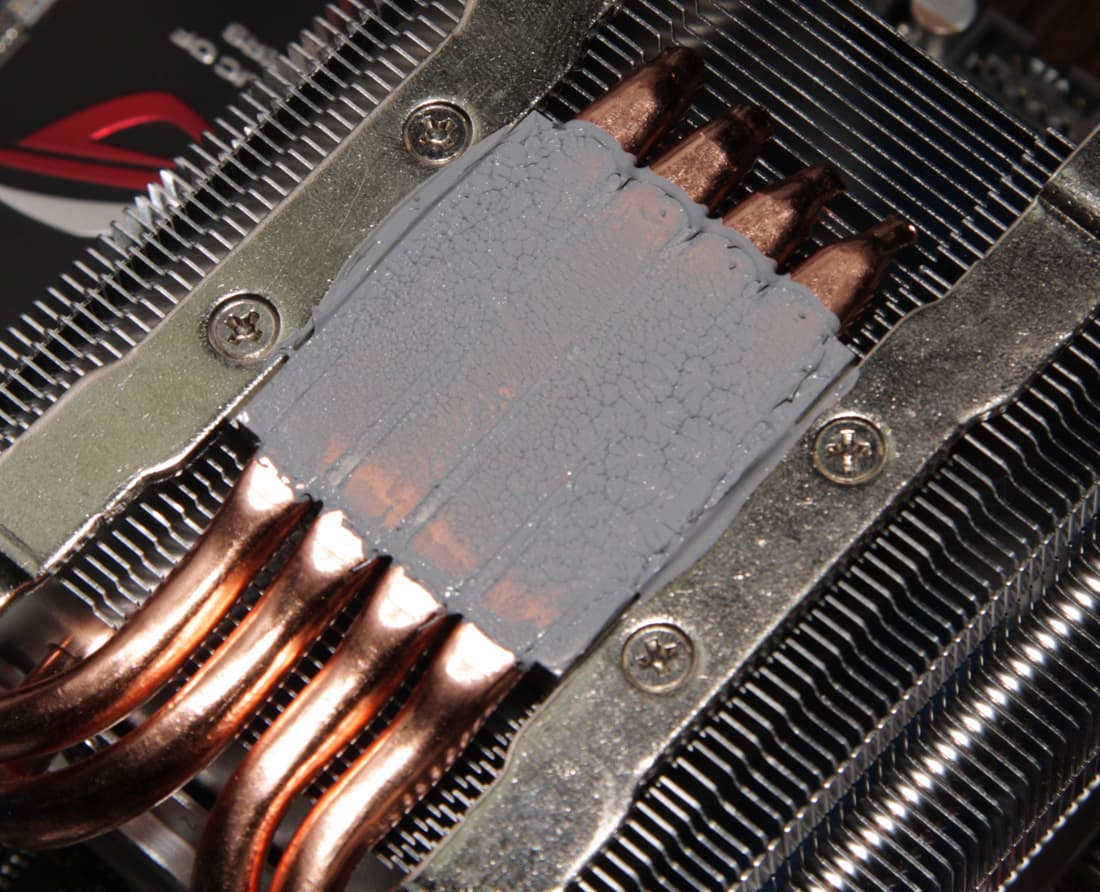

И на подошве теплосъемника:

SilverStone AR06, распределение термопасты

Видно, что термопаста распределилась до краев плоскости крышки процессора, при этом слой термопасты гораздо тоньше там, где термотрубки подходят к краю крышки процессора. Тщательное изучение подошвы показало, что она имеет незначительный прогиб в центре вдоль термотрубок. В данном случае с термопастой сложно переборщить, так как ее избытки выдавливаются в канавки между термотрубками и за плоскость подошвы. Отметим, что свежая и после тестов данная термопаста не слишком густая и не слишком жидкая — как раз той консистенции, когда ее удобно наносить и она равномерно распределяется по поверхности соприкосновения при установке кулера и затяжке креплений.

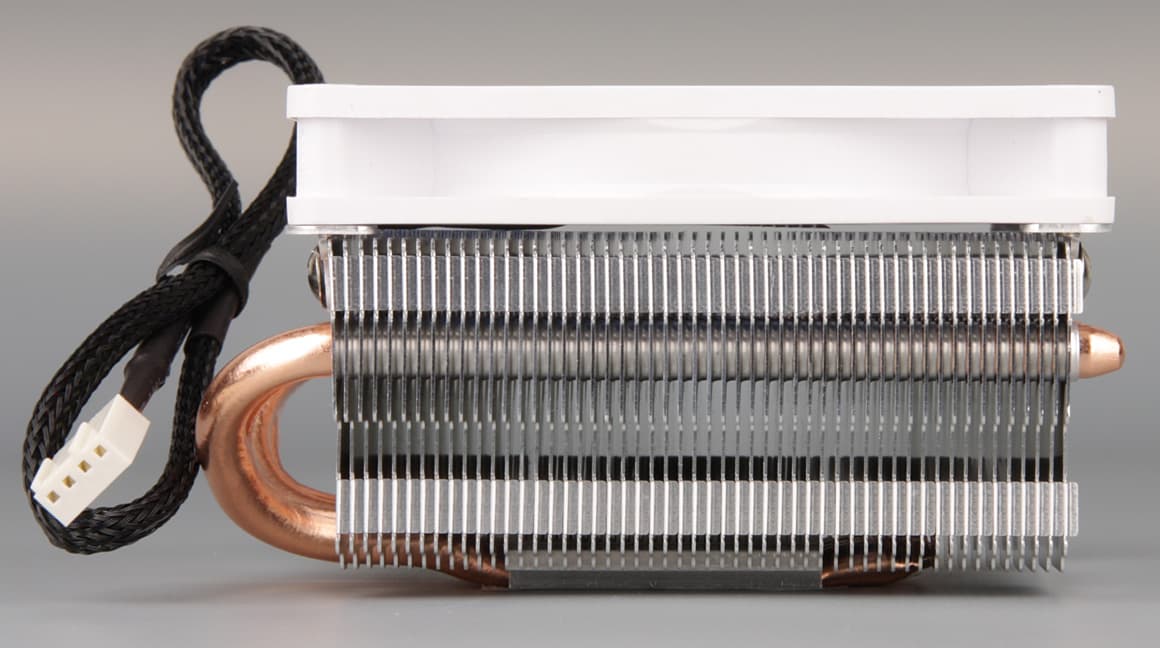

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

SilverStone AR06, радиатор

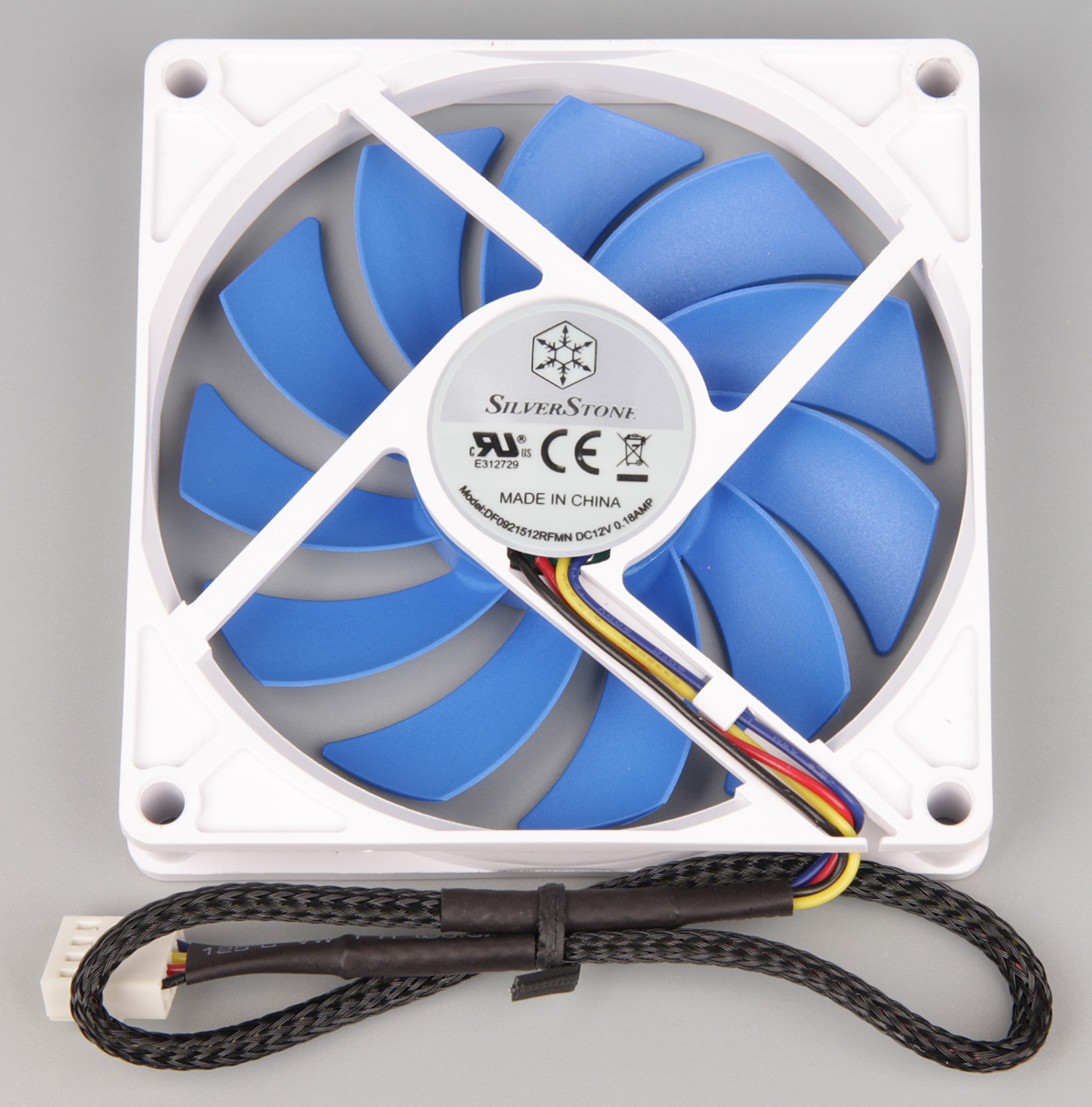

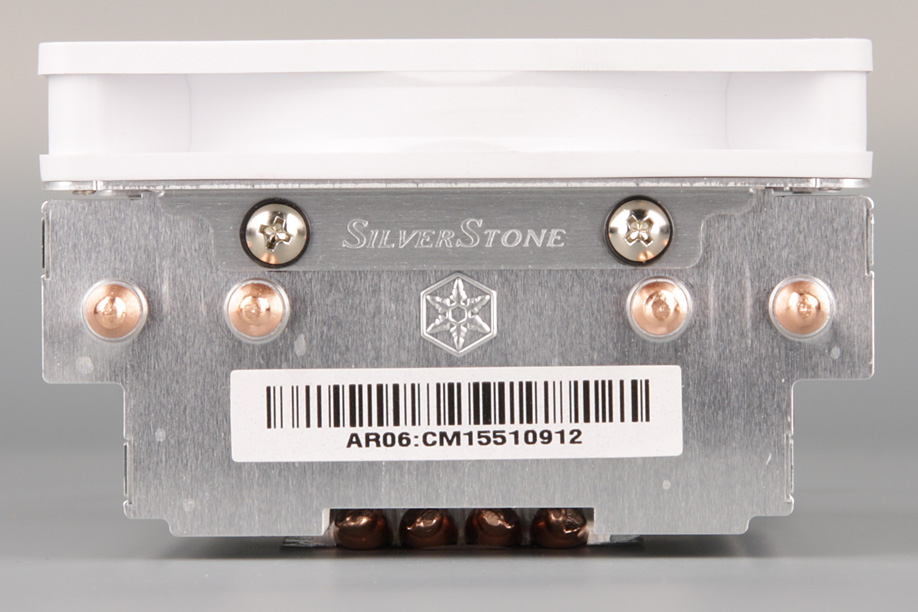

Габариты вентилятора практически совпадают с рабочей плоскостью радиатора. Типоразмер комплектного вентилятора 92 мм. Высота рамки 15 мм. Вентилятор винтами прикручен к двум кронштейнам, которые в свою очередь через упругие виброизолирующие втулки прикручены к радиатору. Маркировка на вентиляторе позволяет определить, что используется модель DF0921512RFMN.

SilverStone AR06, вентилятор

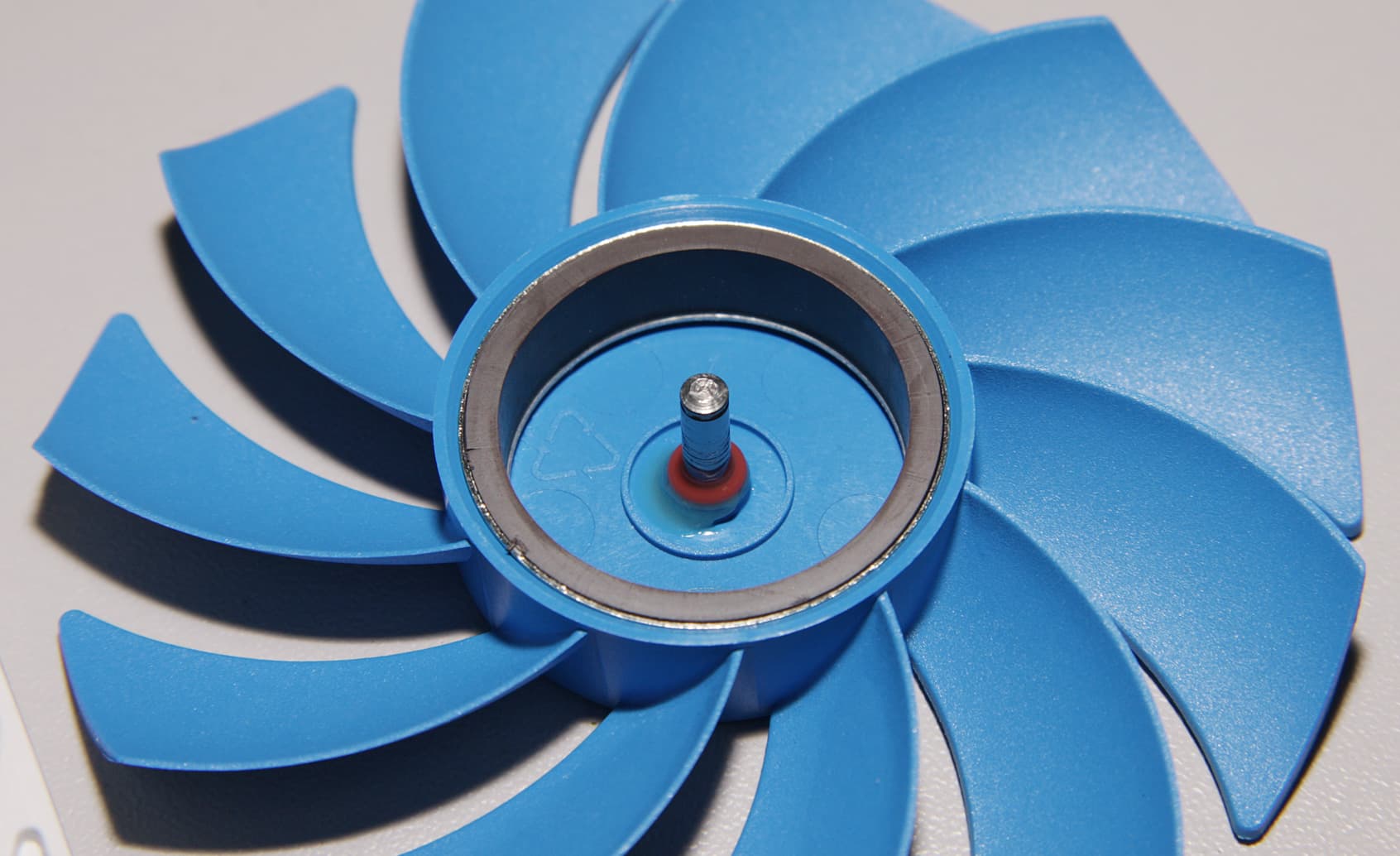

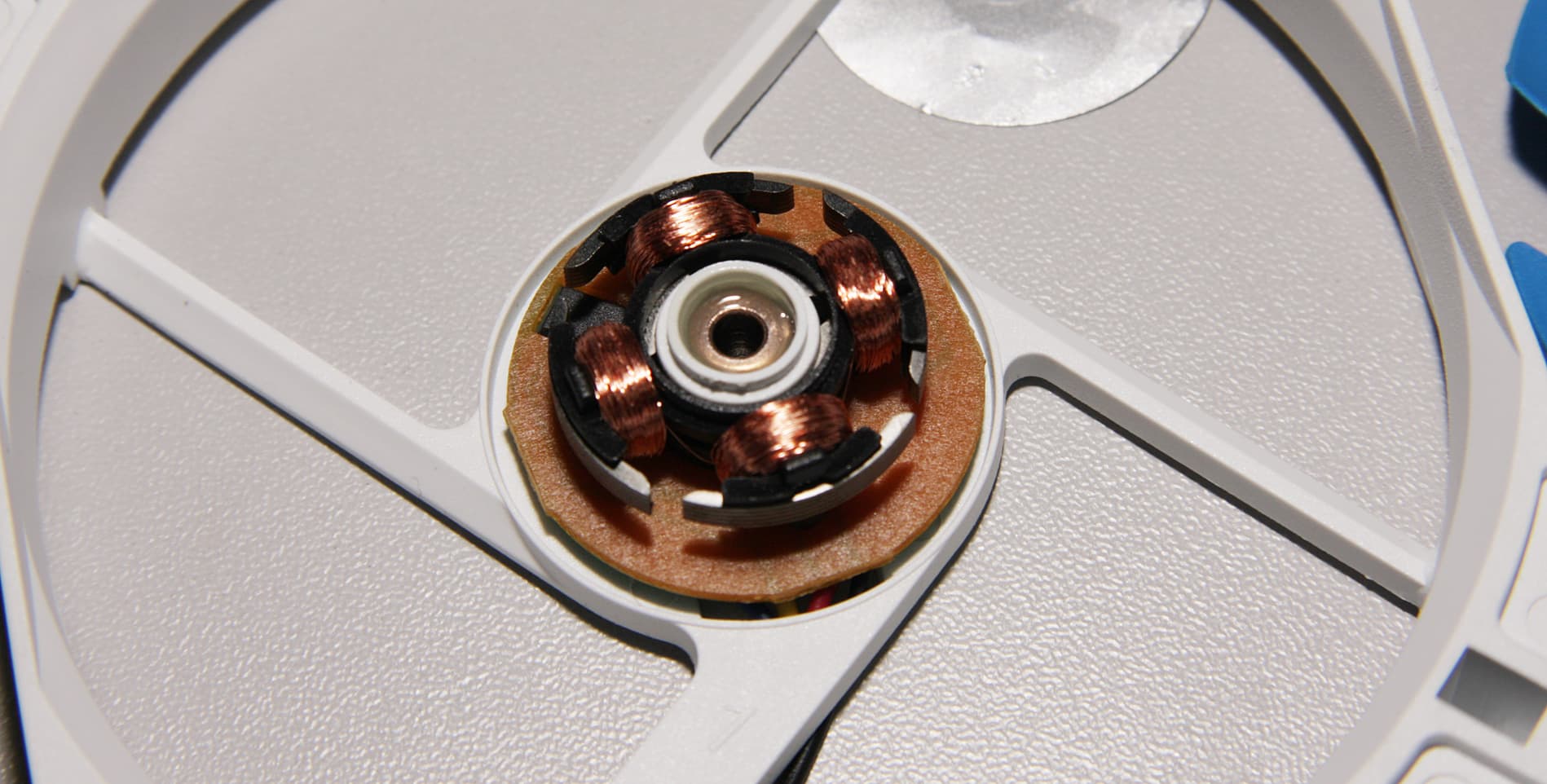

Сняв наклейку, резиновую заглушку и фиксирующую разрезную шайбу мы смогли разобрать вентилятор (на всякий случай это мы сделали уже после завершения всех тестов). В данном вентиляторе используется подшипник скольжения, образованный втулкой из медного сплава и стальной осью на крыльчатке, смазка имеет среднюю консистенцию.

SilverStone AR06, вентилятор

SilverStone AR06, вентилятор

Крепеж изготовлен из закаленной стали и имеет стойкое гальваническое покрытие. В комплекте есть изолирующие шайбы из упругого пластика с клейки слоем с одной стороны. Их нужно наклеить на крепежные отверстия с обратной стороны мат. платы. Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Провода вентилятора заключены в плетеную оболочку.

SilverStone AR06, вентилятор

Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

SilverStone AR07 и AR07, общий вид

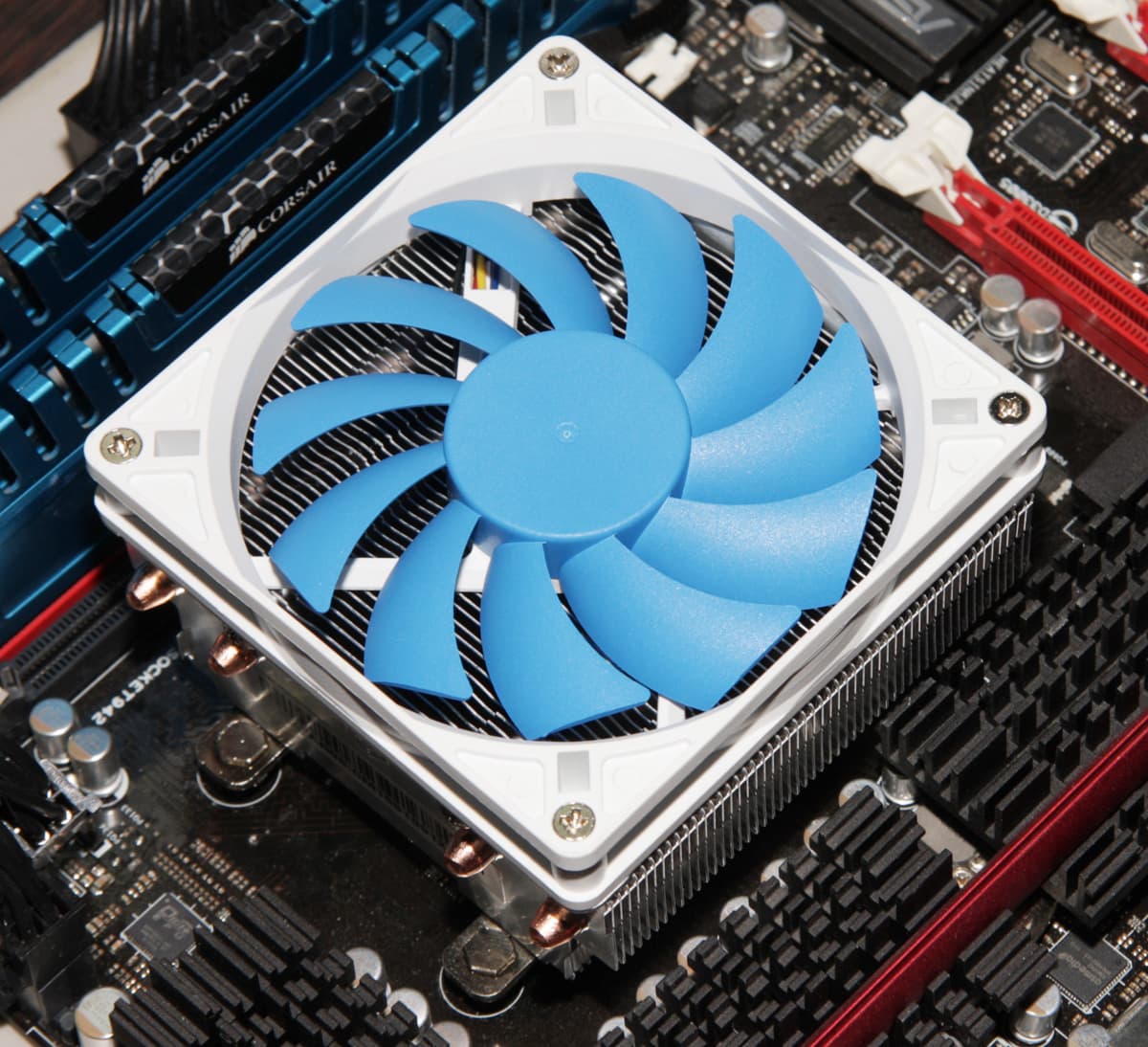

Кулер компактный, невысокий, в случае использованной в тестах мат. платы он не мешает установке модулей памяти с высокими радиаторами и не задевает радиаторы на VRM.

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров протестированных кулеров.

Высота, мм57,5
Ширина, мм105
Глубина, мм92
Масса охладителя*, г366
Количество ребер радиатора52
Толщина ребер радиатора, мм (примерно)0,4
Ширина оребрения, мм82
Длина кабеля вентилятора, мм297
* с комплектом креплений на процессоры AMD

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты. Использовалась нанесенная на поверхность теплосъемника термопаста из комплекта поставки. Для лучшего выравнивания температуры мы в дополнение к вентиляторам кондиционера, по возможности поддерживающего температуру в 24 °C, применяли бытовой вентилятор, работающий на минимальной скорости и направленный с расстояния в примерно 1,3 м на стенд. Чтобы учесть неизбежные колебания температуры окружающего стенд воздуха, мы для каждого измерения из температуры процессора мы вычитали реальную температуру воздуха, и, чтобы удобнее было сравнивать с предыдущими результатами тестирования кулеров, прибавляли значение базовой температуры в 24 °C. Работа вентилятора регулировалась с помощью изменения напряжения питания (от 12 В и ниже) или с помощью ШИМ при неизменном напряжении питания (12 В).

Так как тестируемый кулер не предполагает установку на разъем LGA-2011, то для стенда была использована материнская плата Asus Crosshair V Formula и процессор AMD FX 8370 с TDP 125 Вт, который по тепловыделению близок к использованному в предыдущих тестах процессору Intel Core i7-3820 c TDP 130 Вт. К сожалению, в режиме минимальной нагрузки при относительно низкой температуре процессора AMD FX 8370 его термодатчик показывал температуру явно далекую от реальной и, вдобавок, наблюдались большие и ничем не спровоцированные скачки значений. В итоге тест на минимальной нагрузке (режим простоя) пришлось исключить. С повышением нагрузки и, соответственно, температуры процессора значения его температуры стабилизировались и становились более похожими на реальные значения.

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Также мы не беремся утверждать, что значения менее 20 дБА достоверны, но получаемые величины от фонового уровня (в данном случае порядка 16,7 дБА) до 20 дБА, по крайней мере, соотносятся с реальным изменением уровня шума.

Все данные собраны в XLS-файле, который можно загрузить для более подробного ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

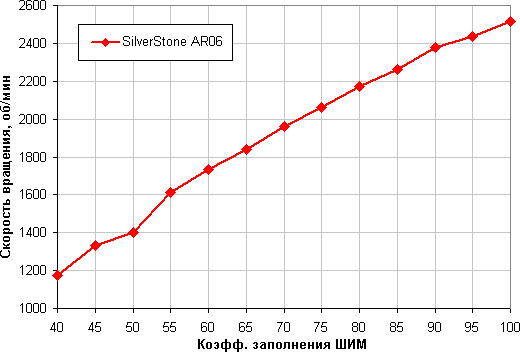

SilverStone AR06, скорость вращения вентилятора от коэффициента заполнения

В случае вентилятора AR06 диапазон регулировки скорости вращения с помощью ШИМ ограничен снизу на примерно 1100 об/мин, при этом снижение коэффициента заполнения ниже 40% уже практически не влияет на скорость вращения вентилятора. При изменении коэффициента заполнения от 40% до 100% наблюдается плавный рост скорости вращения. Регулировка с помощью напряжения позволяет в случае AR06 чуть расширить диапазон вниз до примерно 900 об/мин. Вентилятор останавливается при 4,2 В и запускается при 4,3.

Этап 2. Определение зависимости температуры процессора в режиме простоя от скорости вращения вентилятора кулера

Пропущен из-за невозможности достоверного определения температуры процессора в этом режиме.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера

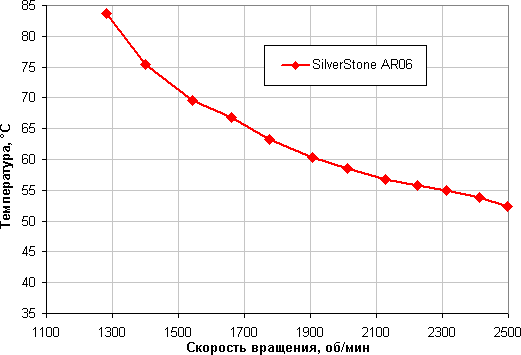

SilverStone AR06, температура процессора при полной загрузке от скорости вращения вентилятора

В случае AR06 скорость вращения нельзя опускать ниже примерно 1300 об/мин, не вызывая перегрев процессора AMD FX 8370 (с TDP 125 Вт) под максимальной нагрузкой.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера

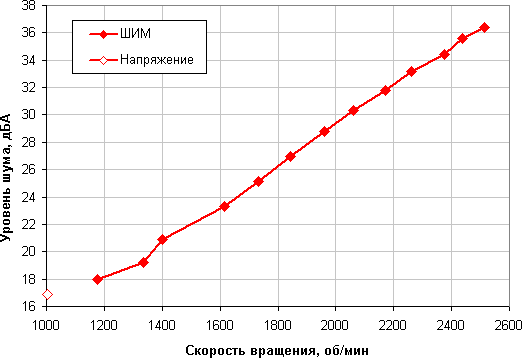

SilverStone AR06, уровень шума от скорости вращения вентилятора

Кулер AR06 можно считать относительно тихим. Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным.

Этап 5. Построение зависимости уровня шума от температуры процессора при полной загрузке

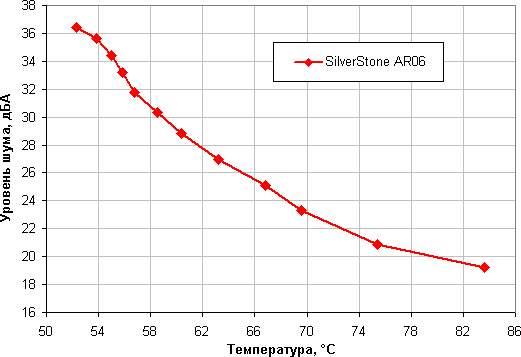

SilverStone AR06, уровень шума от температуры в режиме полной загрузки

В принципе кулер может отводить тепло от процессора с TDP 125 Вт с сохранением очень низкого уровня шума (ниже 20 дБА). Разумеется, данный вывод относится к условию с температурой забираемого вентилятором кулера воздуха в 24 °C. Если в условиях реальной эксплуатации температура воздуха внутри корпуса ПК будет выше, допустим, на 20 °C (то есть будет равна 44 °C), то AR06 с задачей все равно справится, но и шум от него будет порядка 29 дБА, что, впрочем, все равно не очень много.

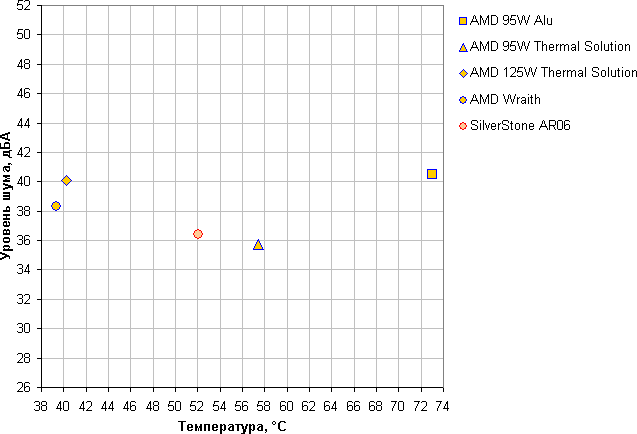

Попробуем сравнить этот кулер с другими, протестированными по текущей методике. Чтобы сравнение было более корректным, для сравнения возьмем только штатные кулеры AMD, протестированные на той же самой платформе. Для этого расположим на одном координатном поле точки, соответствующие значениям температуры и уровня шума в режиме с максимальной нагрузкой и при максимальных оборотах вентиляторов. Такое представление результатов нельзя считать идеальным, так как оптимальные сочетания значений температуры и шума для конкретного кулера могут быть при уменьшенной скорости вращения вентилятора — рост температуры будет не очень высоким относительно снижения уровня шума. Однако заведомо высокая тепловая нагрузка в нашем тесте позволяет предположить, что очень большого запаса по увеличению температуры нет.

SilverStone AR06, сравнение

На этом графике чем ниже точка, тем тише кулер, а чем левее — тем ниже температура, поэтому самые эффективные (то есть обеспечивающие как низкую температуру процессора, так и низкий уровень шума) кулеры располагаются ближе к началу координат. Видно, что SilverStone AR06 по шумности и по способности охлаждать занимает среднюю позицию. В частности, SilverStone AR06 более эффективен, чем AMD 95W Thermal Solution и тем более чем простой кулер с монолитным алюминиевым радиатором (AMD 95W Alu на графике), но менее эффективен, чем кулеры AMD 125W Thermal Solution и AMD Wraith.

Выводы

Наше тестирование показало, что если не сильно заботиться об уровне шума, то кулер SilverStone AR06 можно использовать с процессорами с потребляемой мощностью до 135 Вт и более даже с учетом возможного повышения температуры внутри корпуса до 44 °C. Если целью является условно бесшумный компьютер (шум от кулера 25 дБА и ниже при разнице между температурой процессора и воздуха внутри корпуса в 36 °C при пиковой нагрузке), то границей будет процессор с мощностью порядка 110 Вт (см. данные в таблице). Из моментов, способных склонить покупателя к выбору именно этого процессорного охладителя, следует отметить небольшую высоту и ширину кулера, не препятствующие установке модулей памяти с высокими радиаторами, аккуратный дизайн, хорошее качество изготовления, антивибрационные втулки в креплении вентилятора и оплетку кабеля.
