Процессорные охладители SilverStone AR07 и AR08


Рассмотренные в данной статье процессорные охладители компании SilverStone относятся к варианту кулера башенного типа с вынесенным на тепловых трубках радиатором и с принудительным охлаждением. Кулеры входят в серию Argon, что отражено в их названии — AR07 и AR08.

Оглавление

Паспортные характеристики, комплект поставки и цена

Название моделиAR07 (Argon Series)AR08 (Argon Series)
Код моделиSST-AR07SST-AR08
Тип системы охлажденияДля процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором
СовместимостьМат. платы с процессорными разъемами:
Intel: LGA 2011(-3), 1366, 115x, 775;
AMD: FM2, FM1, AM3, AM2
Охлаждающая способностьНет данных
Тип вентилятораОсевой (аксиальный)
Модель вентилятораAPA1425M12APA9225M12
Питание вентилятора12 В, 0,3 А, старт при ≤6 В (AR07), ≤4,7 В (AR08)
Размеры вентилятора140×140×25 мм92×92×25 мм
Скорость вращения вентилятора800—1500 об/мин1500—2800 об/мин
Производительность вентилятора53,3—158 м³/ч (31,4—93,0 фут³/мин)45,5—84,1 м³/ч (26,8—49,5 фут³/мин)
Статическое давление вентилятораНет данных
Уровень шума охладителя16,5—30,8 дБA14,1—27,7 дБA
Подшипник вентилятораСкольжения (Long life sleeve)
Наработка вентилятора на отказ40 000 ч
Размеры охладителя (В×Ш×Г)163×140×75 мм134×92×75 мм
Масса охладителя (без вентилятора)453 г285 г
Материал радиатораПластины из алюминия и медные тепловые трубки (AR07: ∅8 , AR08: ∅6 мм)×3 шт., прямой контакт с ЦПУ)
Термоинтерфейс теплосъемникаТермопаста в пакете
ПодключениеВентилятора: 4-конт. разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате
Особенности
  • Особая форма пластин радиатора
  • Антивибрационные вставки
  • Управление с помощью ШИМ
  • Кабель в оплетке (AR07)
Комплект поставки*
  • Охладитель без вентилятора
  • Вентилятор
  • Комплект креплений на процессор
  • Комплект креплений вентилятора на радиатор
  • Термопаста в пакете
  • Руководство пользователя

*Комплект поставки лучше уточнять перед покупкой.
Ссылка на сайт производителя SilverStone AR07 SilverStone AR08
Рекомендованная производителем розничная цена, $37,8032,10

Описание SilverStone AR07

Поставляется процессорный охладитель SilverStone AR07 в красочно оформленной картонной коробке.

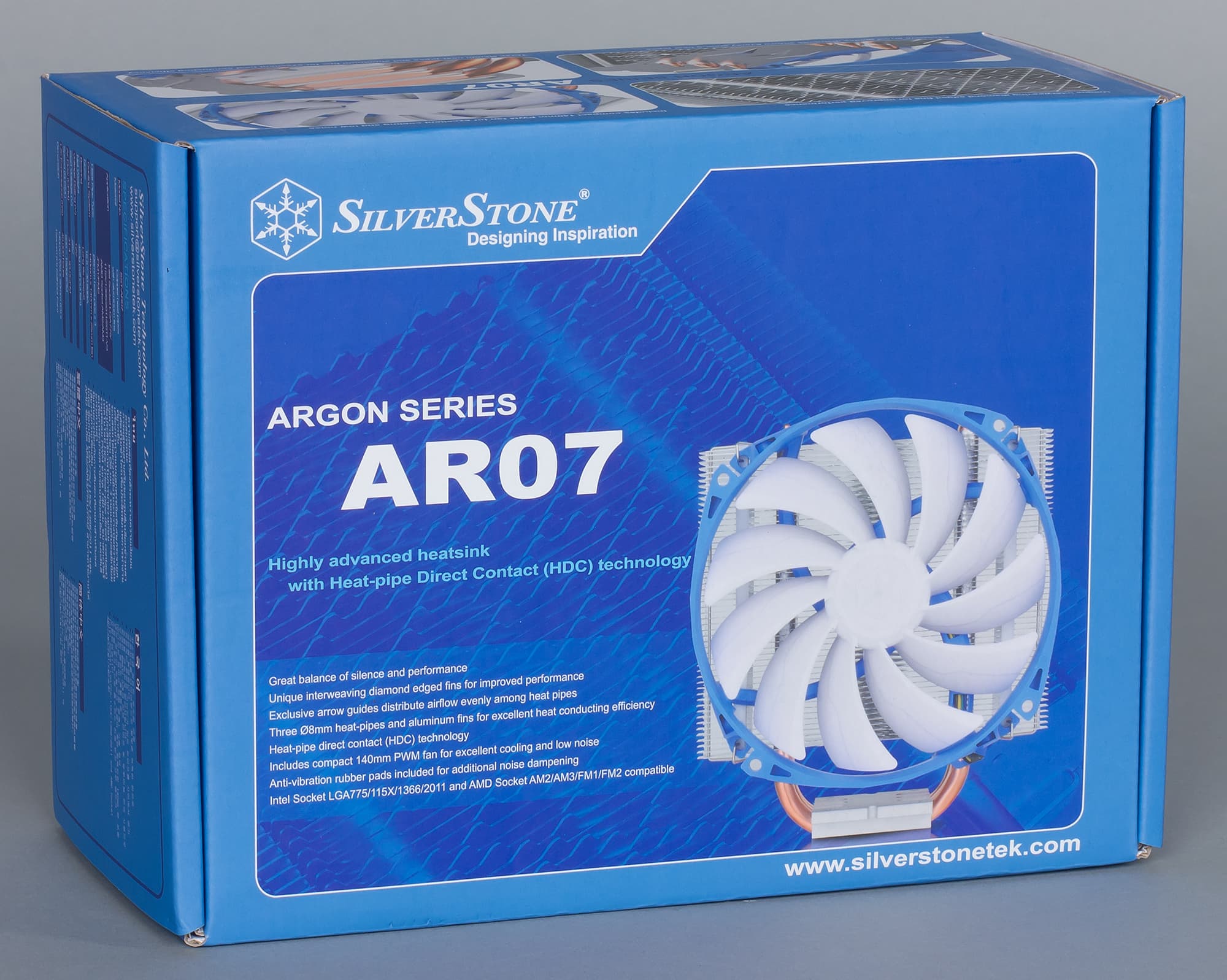

SilverStone AR07 и AR08, коробка

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание и технические характеристики. На особенности конструкции помогают обратить внимание фотографии частей кулера. Надписи в основном на английском, но основные особенности перечислены на нескольких языках, в том числе и на русском. Изготовлена коробка из гофркартона средней толщины. Внутри в отсеках, образованных перегородками тоже из гофркартона, находятся радиатор, вентилятор, комплект крепежа и документация.

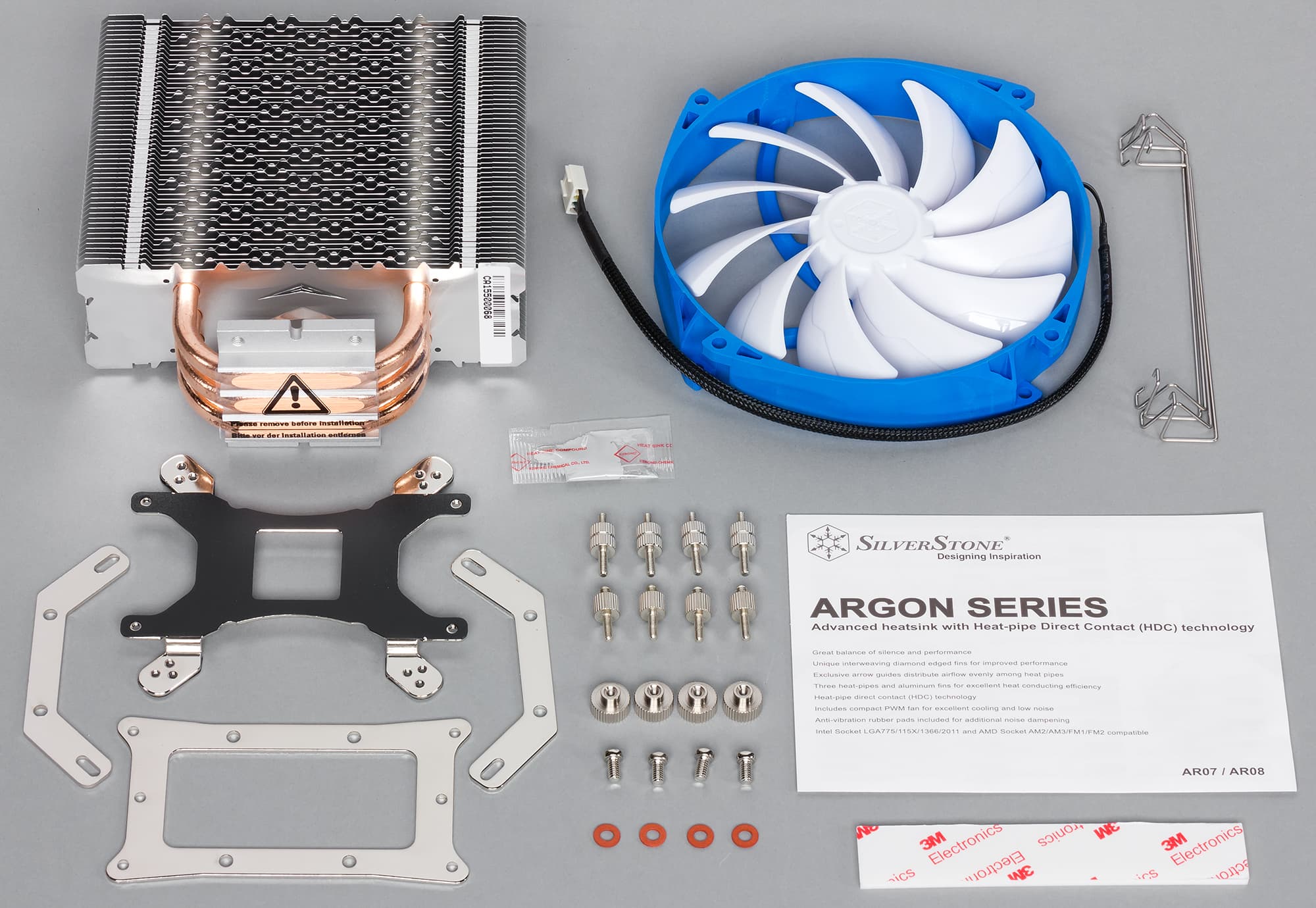

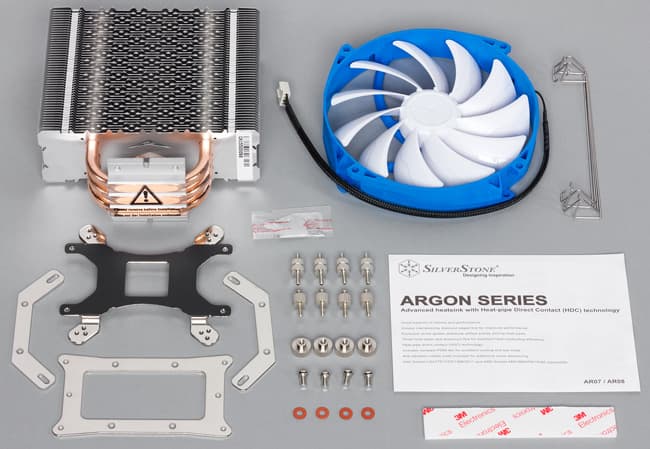

SilverStone AR07 и AR08, комплект

Руководство, в которое включена инструкция по установке, одно на две модели (AR07 и AR08. Описание этапов понятное (есть русский вариант текста), хотя установка именно на LGA 2011 не рассматривается. На сайте компании есть полное описание кулера (в том числе и на русском языке), там же можно найти ссылки на PDF-файлы с руководством и описанием (есть и вариант на русском языке), а также на фотографии продукта.

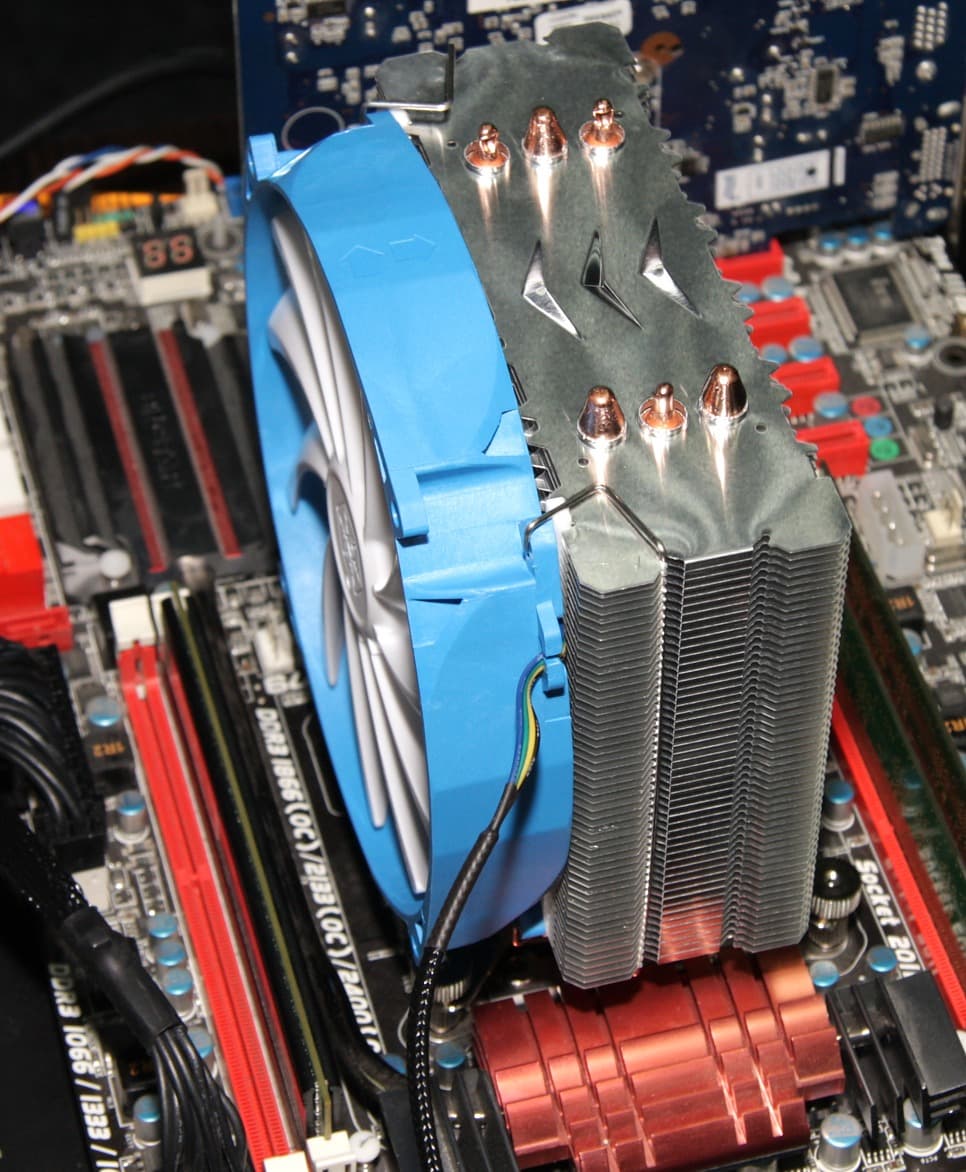

SilverStone AR07 и AR08, общий вид

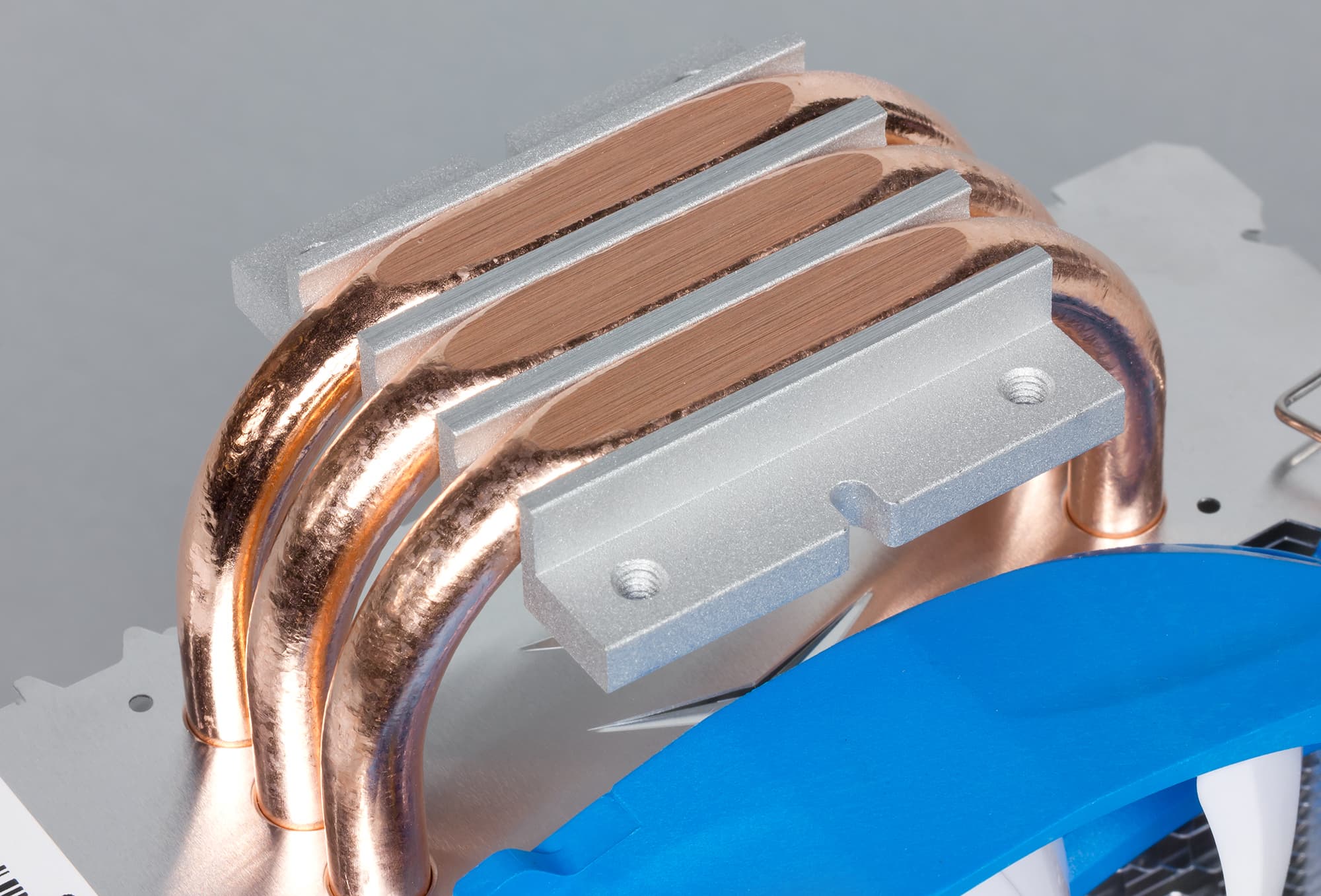

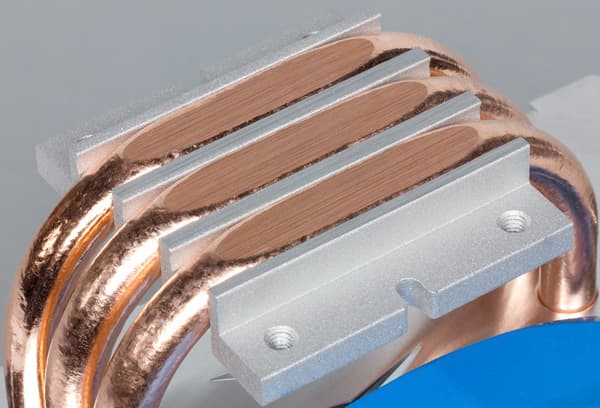

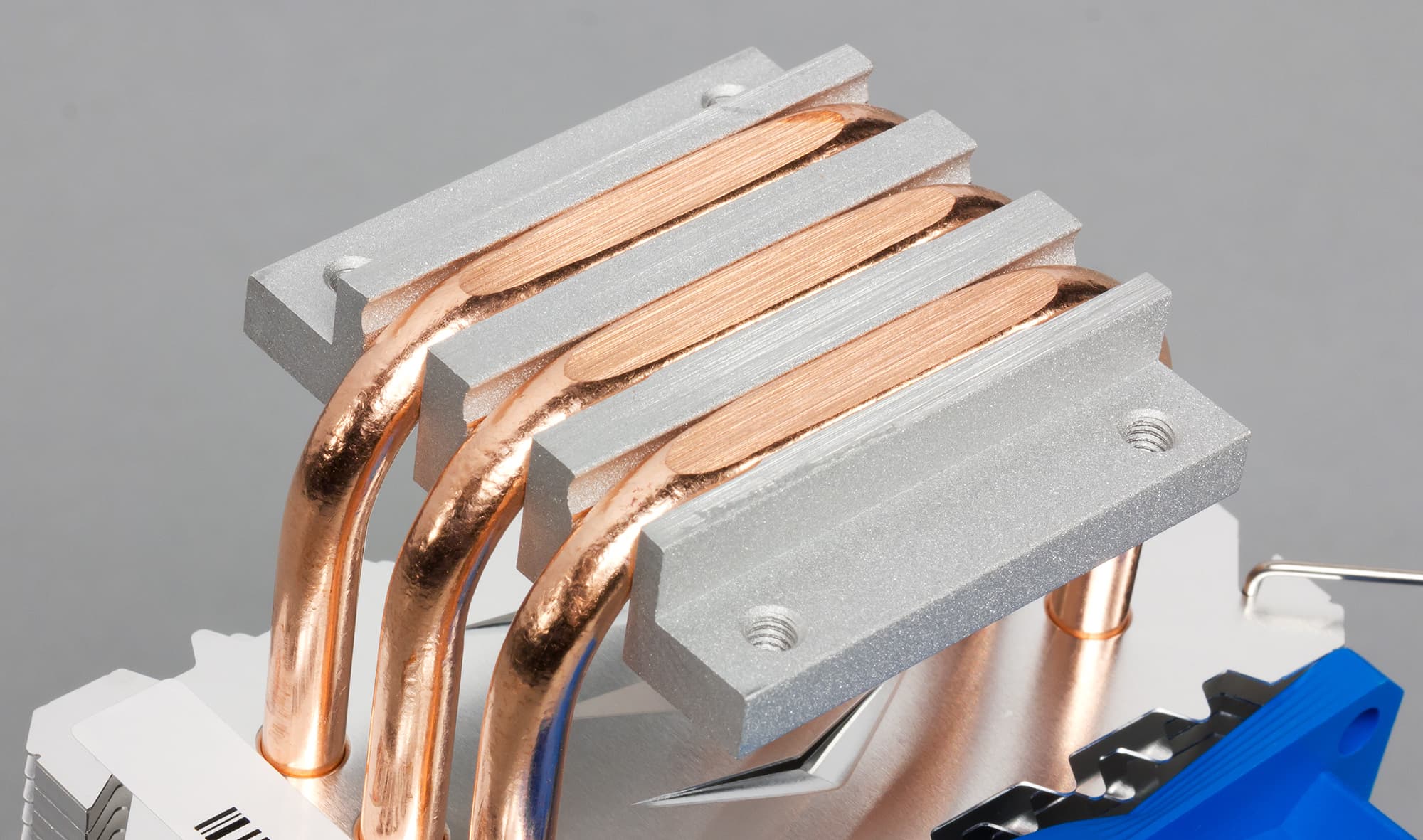

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по трем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину, снаружи анодированную. Прилегающие к процессору плоскости трубок сошлифованы, но не отполированы. На подошве теплосъемника между трубками и алюминиевыми ребрами есть выраженные канавки. До установки подошва защищена пластиковой пленкой.

SilverStone AR07 и AR08, теплосъемник

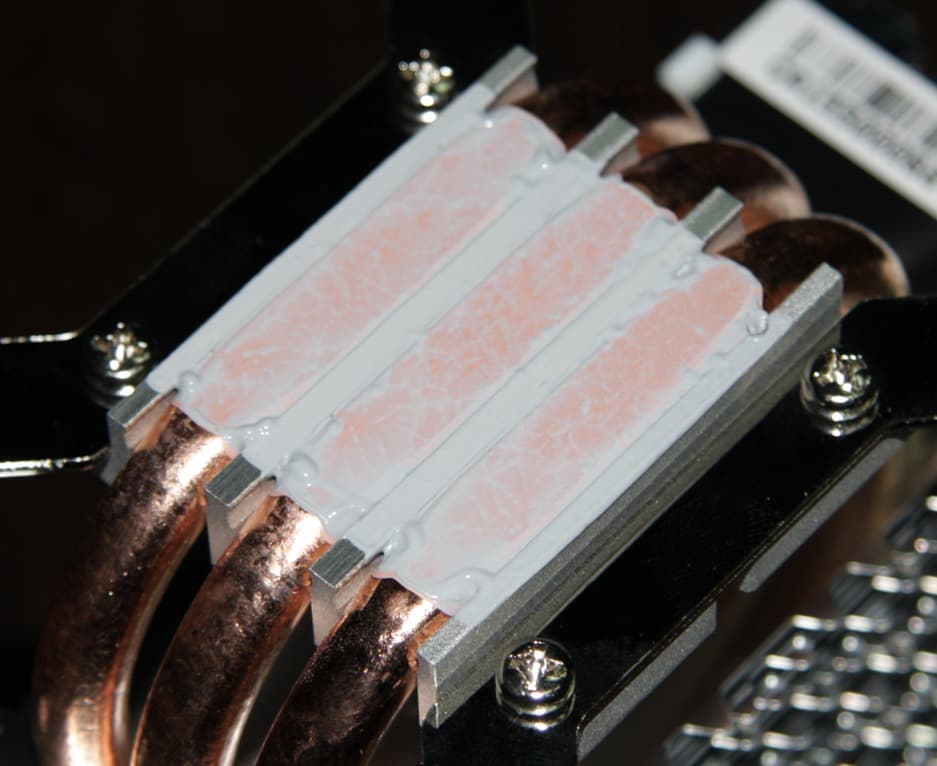

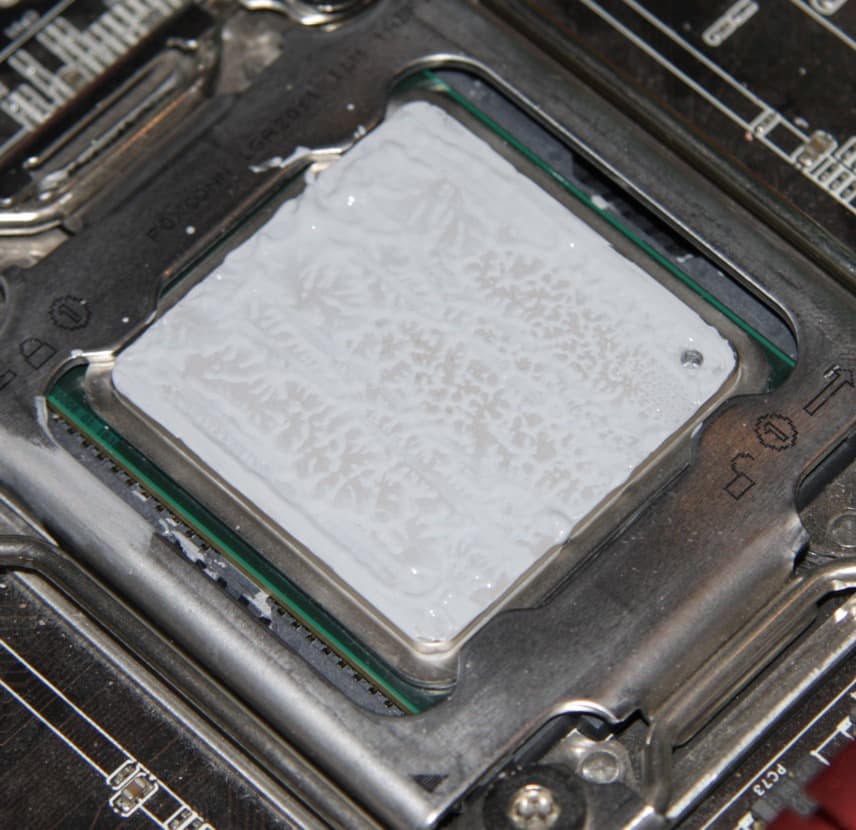

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с термопастой. Для заведомо хорошего распределения мы нанесли чуть избыточный слой термопасты, при более экономном расходе приложенного запаса должно хватить раза на два. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

SilverStone AR07 и AR08, распределение термопасты

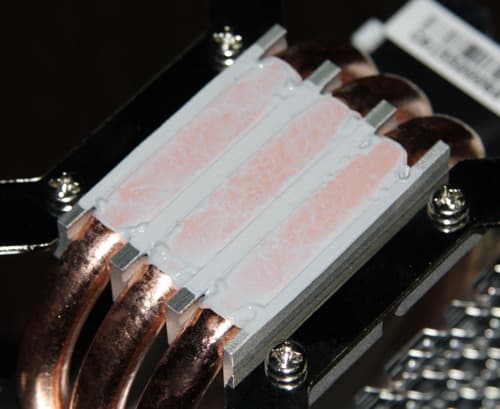

И на подошве теплосъемника:

SilverStone AR07 и AR08, распределение термопасты

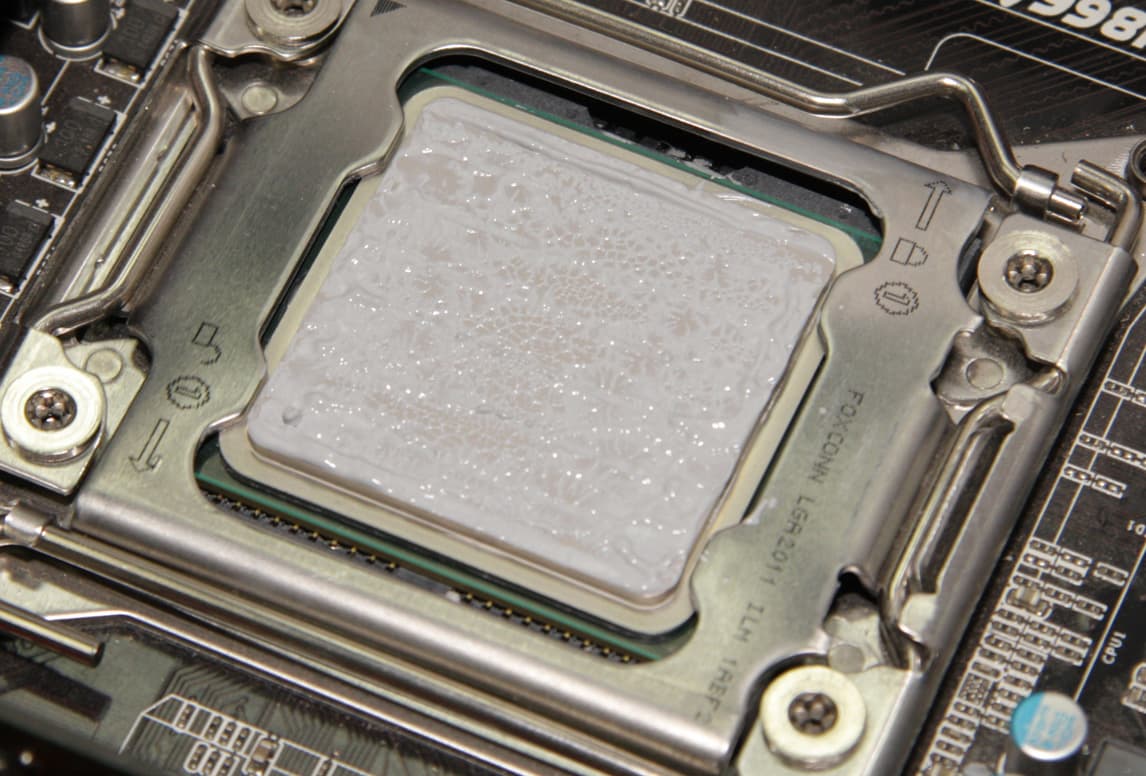

Видно, что термопаста распределилась до краев плоскости крышки процессора. На сошлифованных плоскостях термотрубок паста имеет минимальную толщину. Очевидно, что в данном случае с термопастой сложно переборщить, так как ее избытки выдавливаются в канавки между термотрубками и за плоскость подошвы. Отметим, что свежая и после тестов данная термопаста относительно жидкая, а перед использованием ее лучше прямо пакетике перемешать, так как она имеет тенденцию расслаиваться на очень жидкую и более густую фракции.

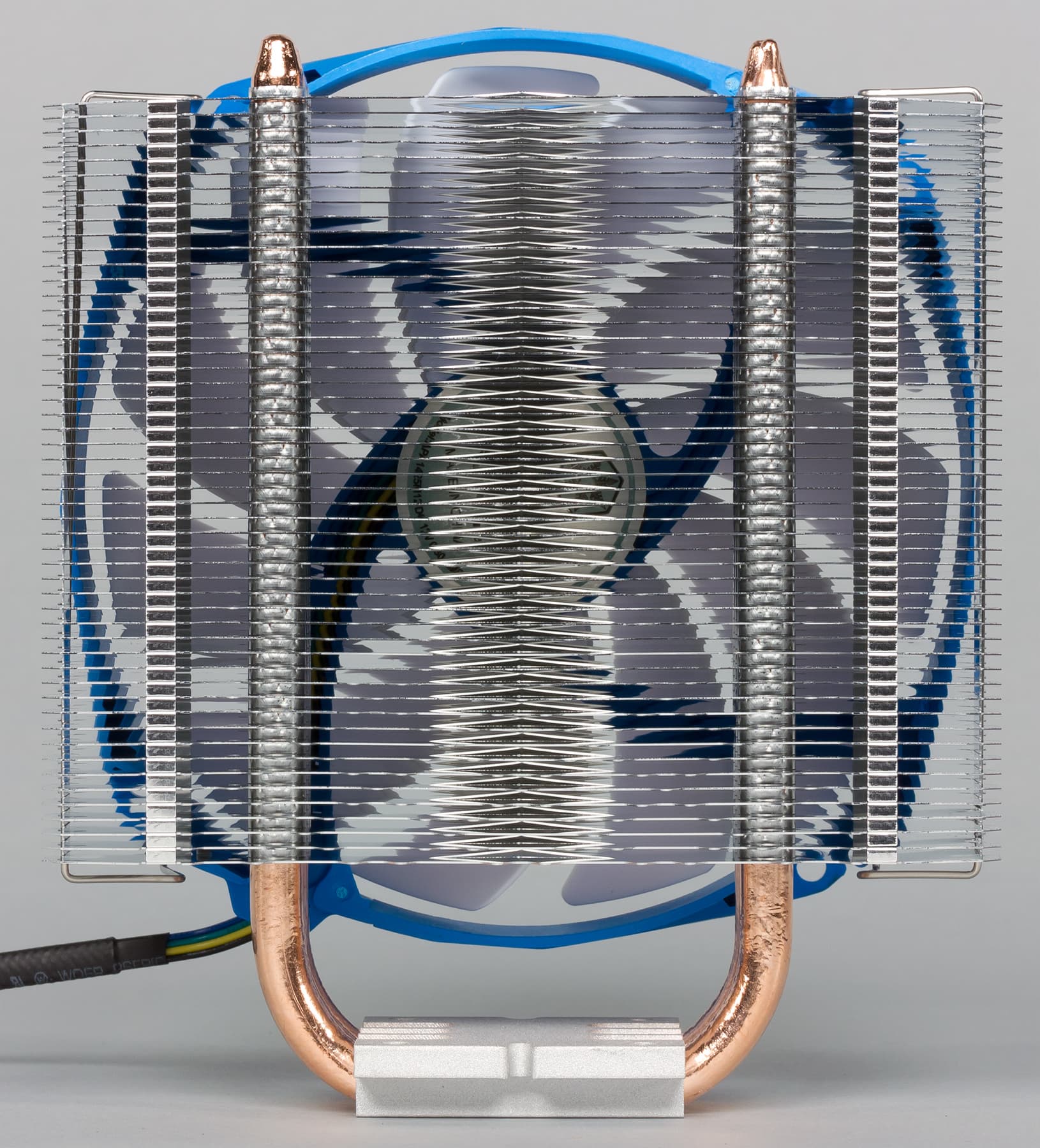

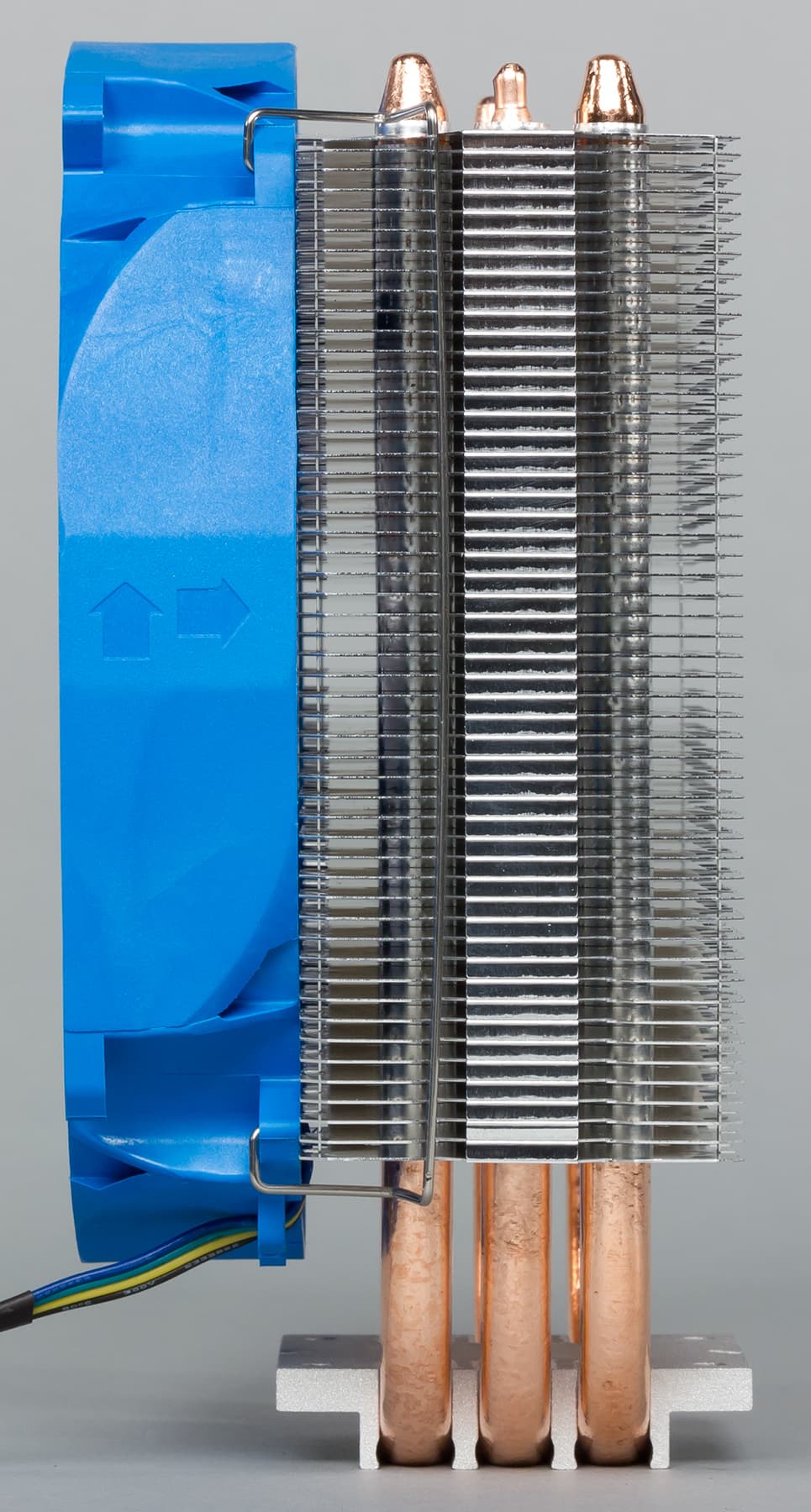

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

SilverStone AR07 и AR08, радиатор

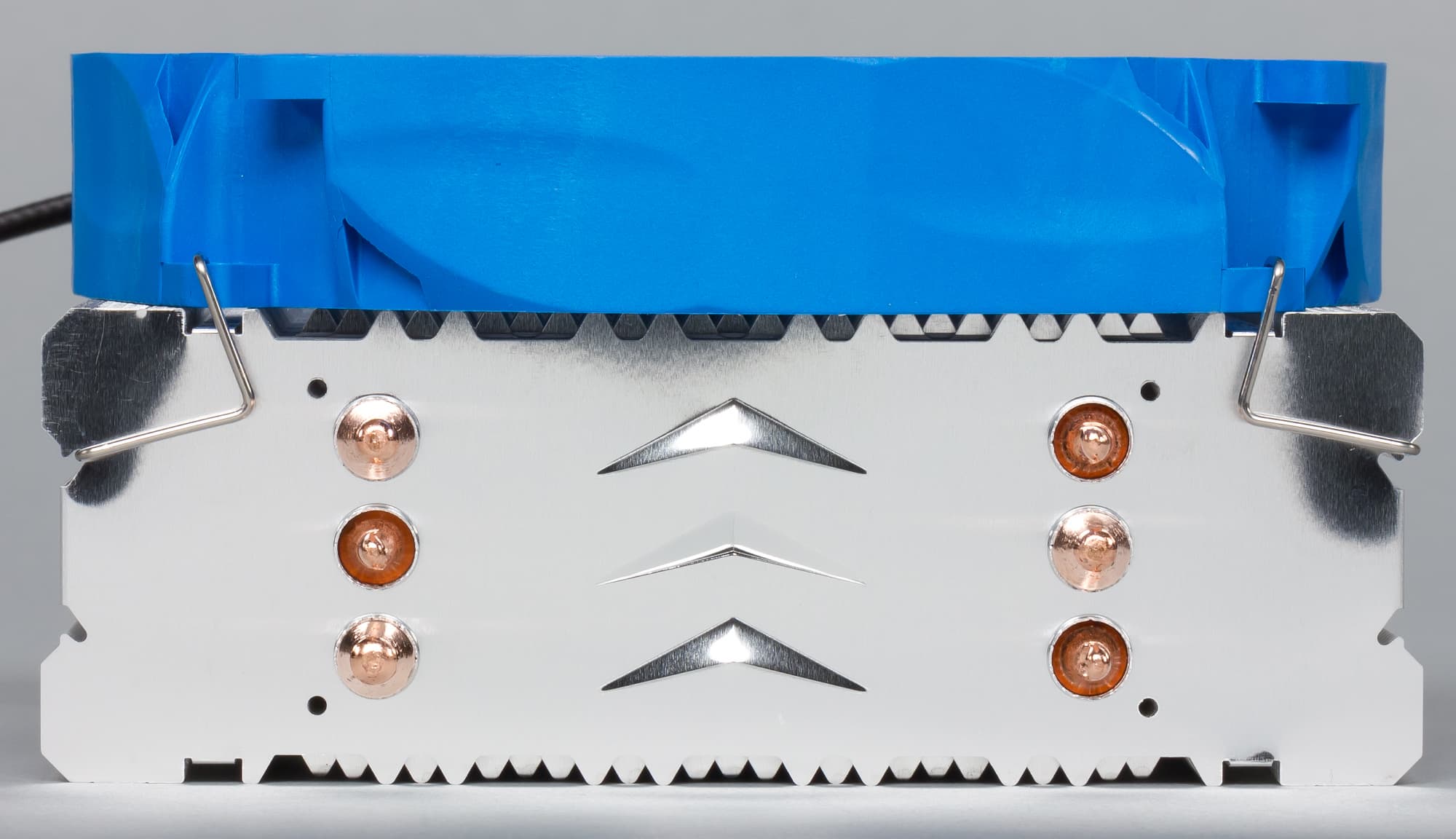

Длинные края пластин радиатора имеют выступы в перемежающихся позициях, это по заверениям производителя, улучшает характеристики кулера. Кроме того, в центре пластин выдавлены стрелообразные выступы (с чередованием вверх-вниз-вверх), которые направляют воздушный поток от центра к тепловым трубками, это должно способствовать повышению эффективности кулера.

SilverStone AR07 и AR08, радиатор

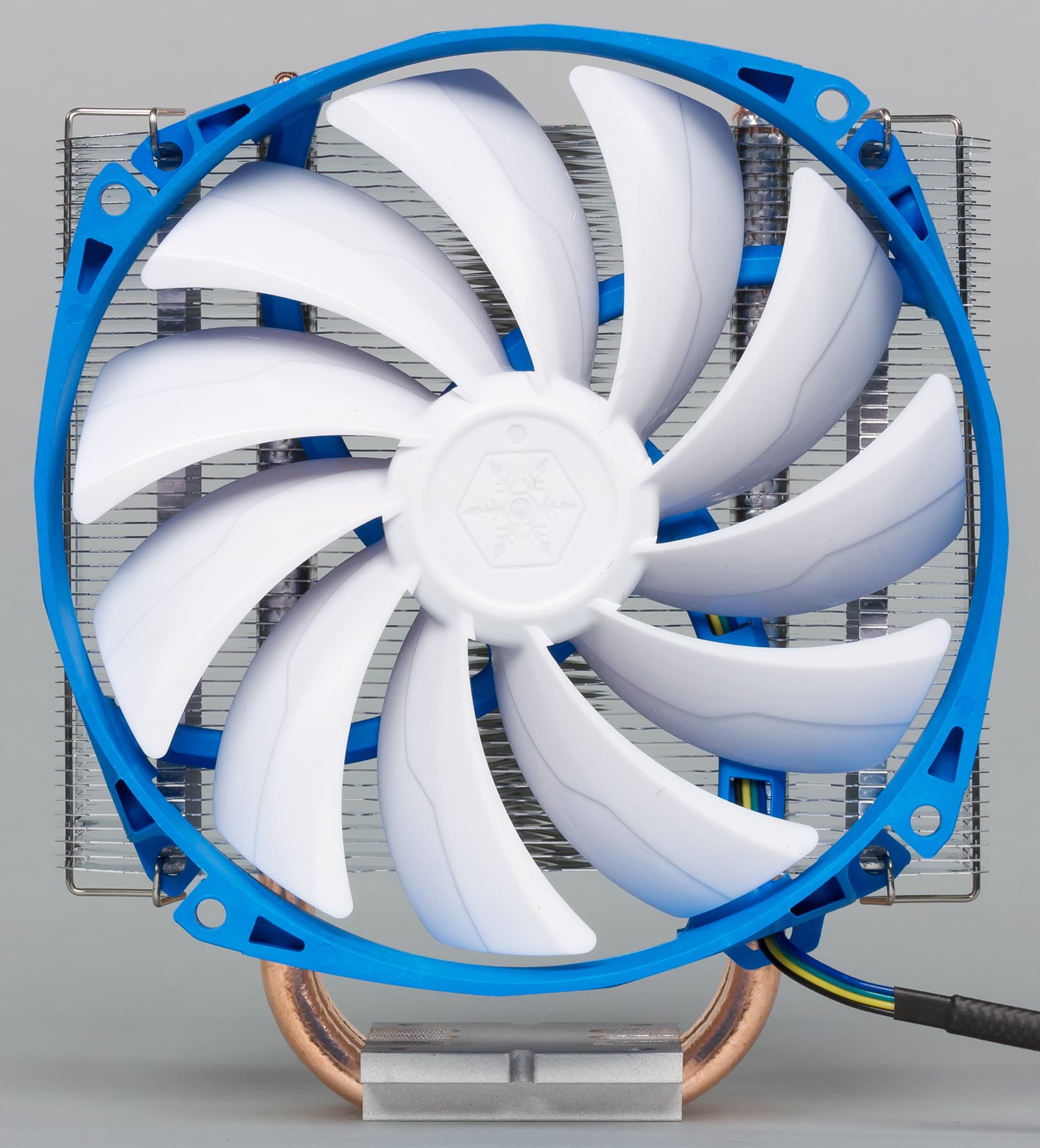

По ширине габариты вентилятора практически совпадают с рабочей плоскостью радиатора, но по высоте радиатор существенно меньше диаметра вентилятора, поэтому часть воздушного потока проходит мимо пластин.

SilverStone AR07 и AR08, вентилятор

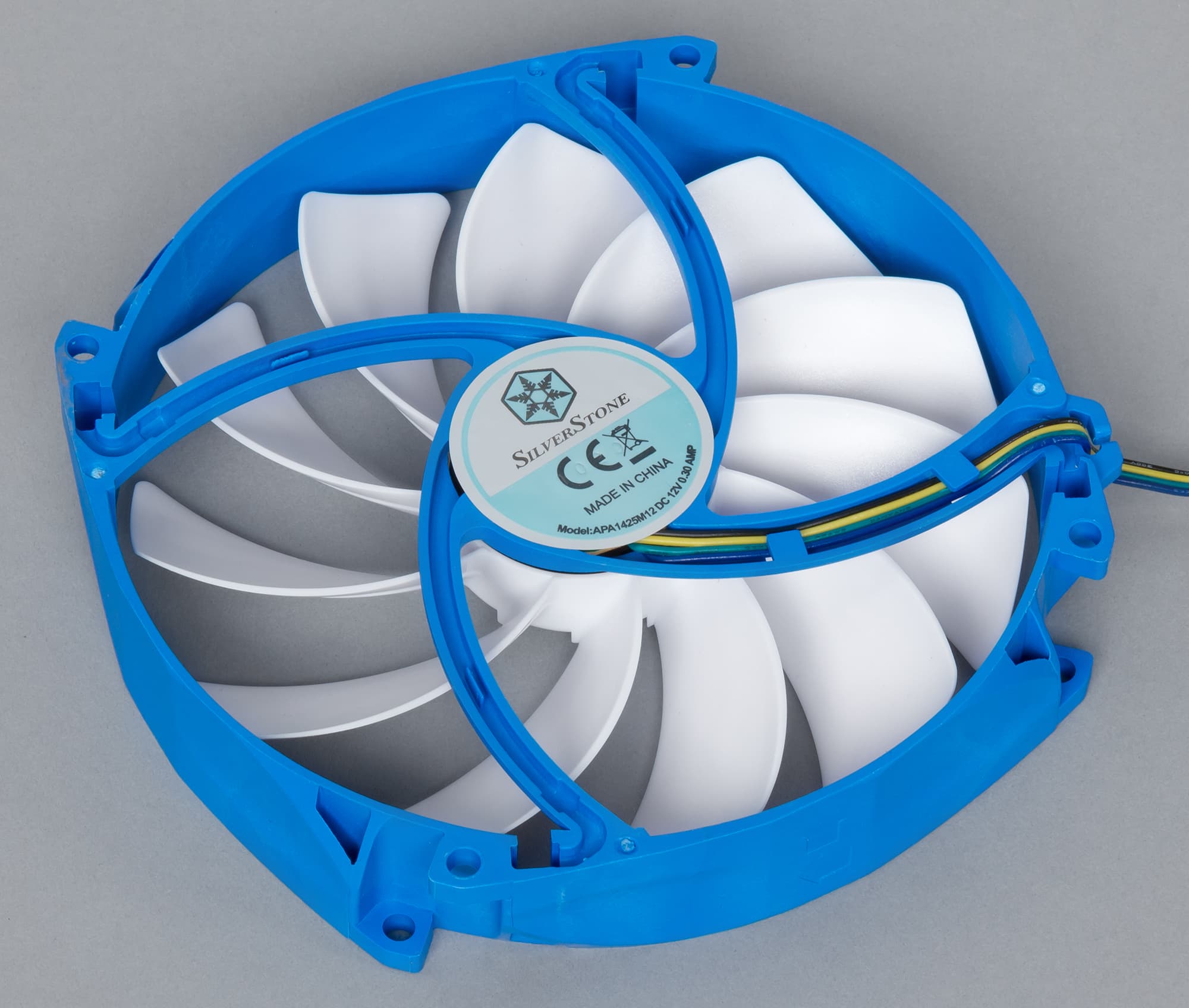

Типоразмер комплектного вентилятора 140 мм. Высота рамки 25 мм. На пластинах радиатора есть углубления, которые по вертикали образуют канавку под наклеиваемые пользователем виброизолирующие прокладки в виде узких полосок.

SilverStone AR07 и AR08, вентилятор

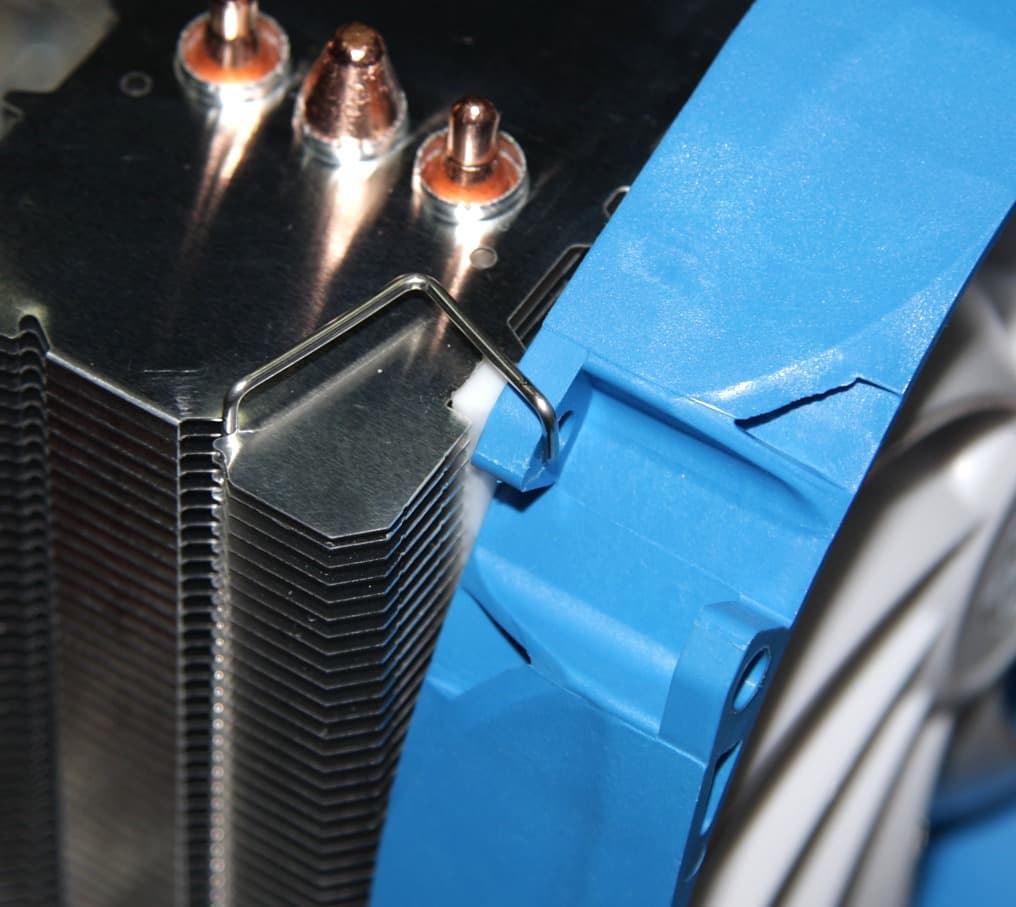

Сами прокладки нужно извлечь из надрезанной пластины из упругого пластика, с одной стороны которого есть клеящий слой. Запаса прокладок хватит еще на один вентилятор. Благодаря прокладкам закрепленный вентилятор своей рамкой радиатора не касается, но зазор остается совсем небольшой. Маркировка на вентиляторе позволяет определить, что используется модель APA1425M12.

SilverStone AR07 и AR08, вентилятор

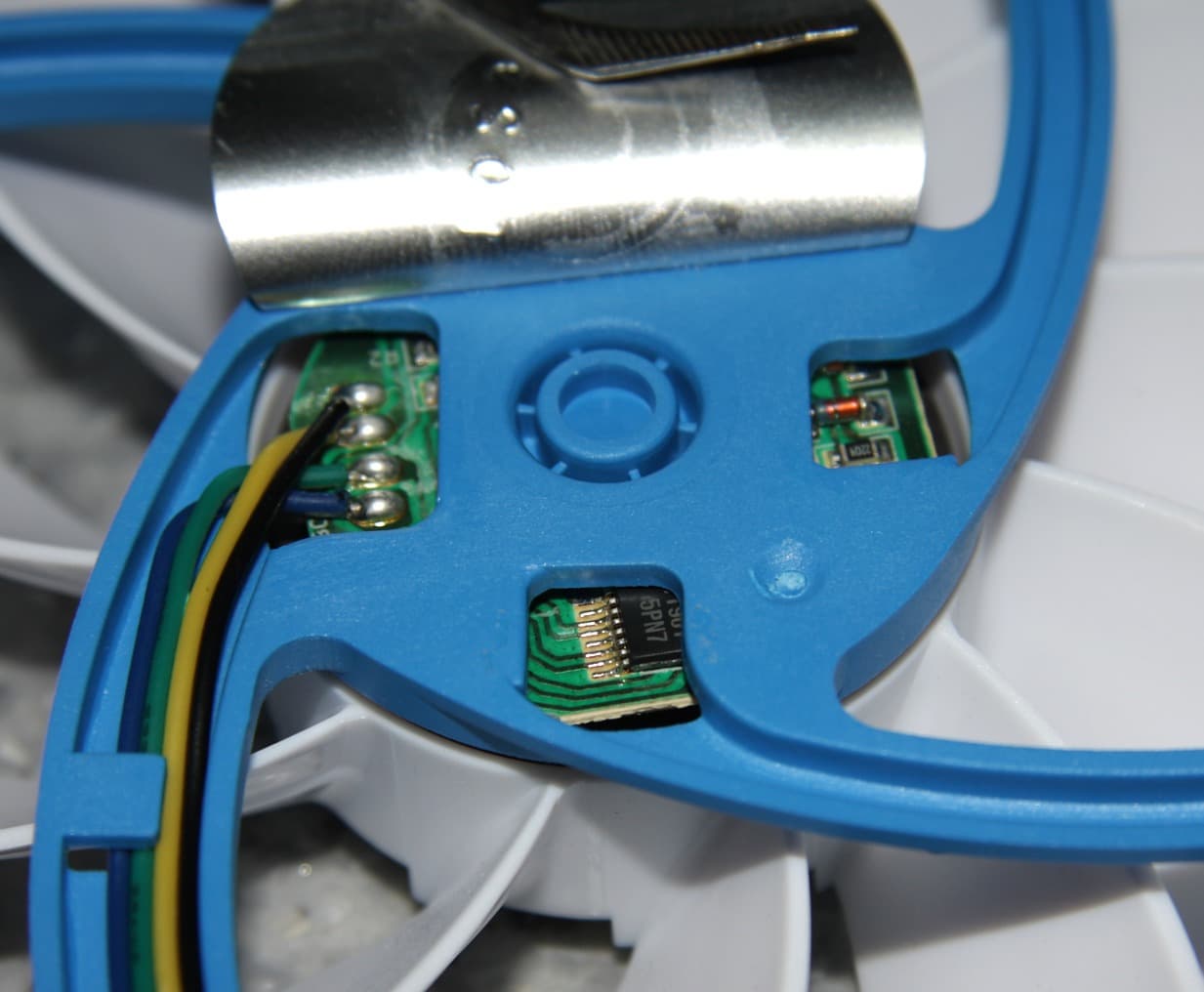

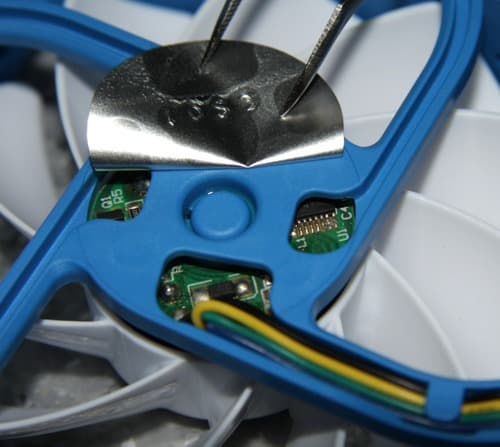

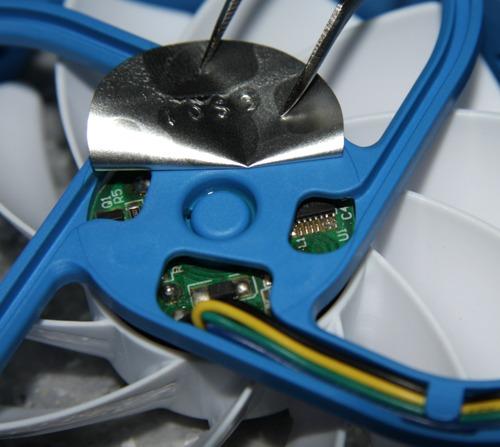

Сняв наклейку мы поняли, что разобрать вентилятор без потери его функциональности, скорее всего, у нас не получится, поэтому мы поверили производителю, что в нем установлен подшипник скольжения с долгим временем службы (Long life sleeve).

SilverStone AR07 и AR08, вентилятор

Вентилятор крепится к радиатору скобочками из тоненькой проволочки (в комплекте их на два вентилятора), при этом допускается установка вентилятора с любой стороны радиатора на вдув или выдув (или двух вентиляторов на радиатор). В инструкции указан вариант на вдув в направлении на выдавленные на пластинах стрелки.

SilverStone AR07 и AR08, вентилятор

Крепеж изготовлен из закаленной стали и имеет стойкое гальваническое покрытие. Рамка на обратную сторону системной платы имеет толстое защитное покрытие из пластика. В комплекте есть изолирующие шайбы.

Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Провода вентилятора заключены в плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневается. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

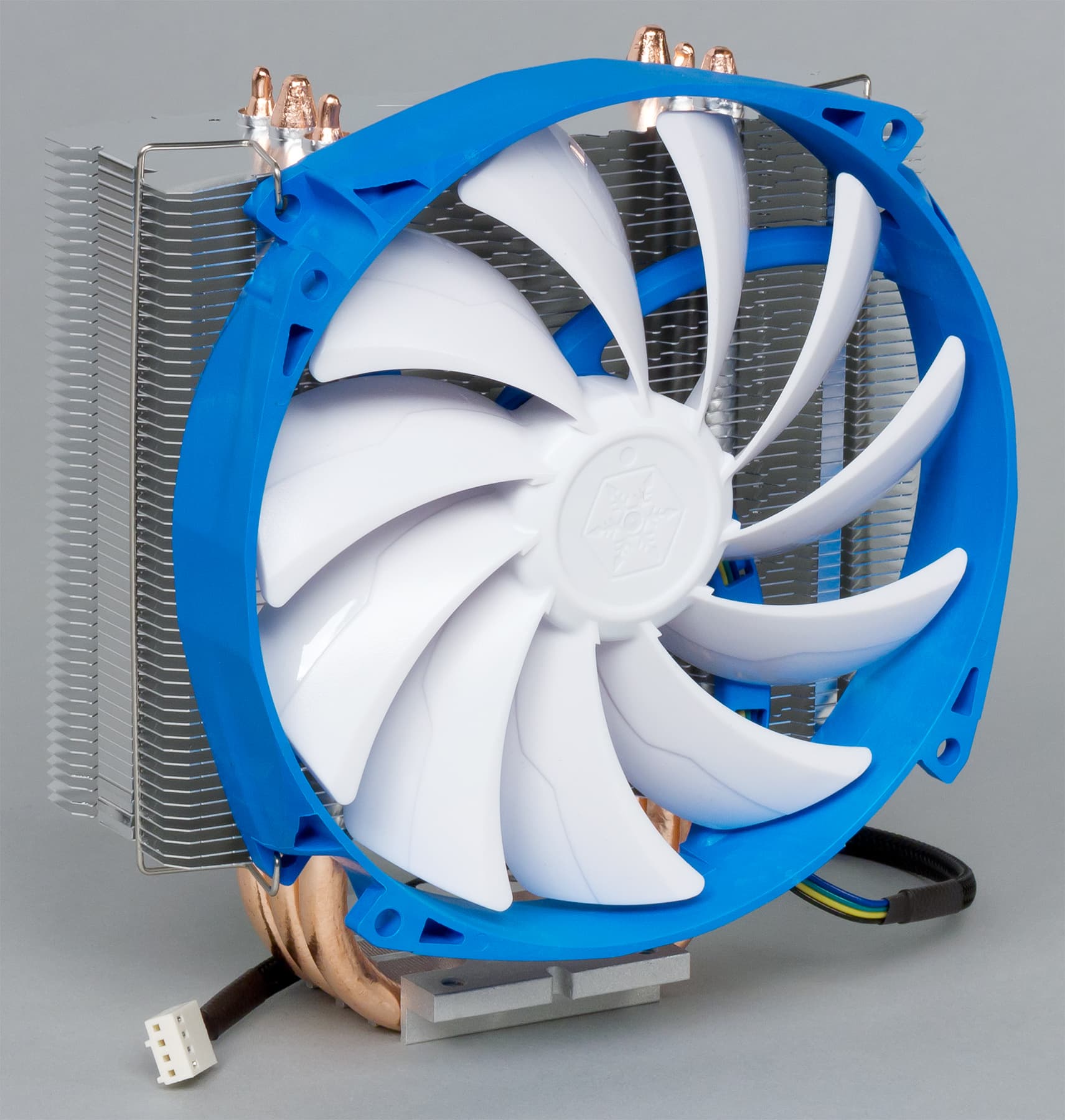

SilverStone AR07 и AR07, общий вид

Описание SilverStone AR08

Конструкция этого кулера, а также коробка, комплектация и т. д. очень похожи на таковые предыдущего, поэтому без лишних слов покажем фотографии и отметим ряд моментов, которые все же различаются.

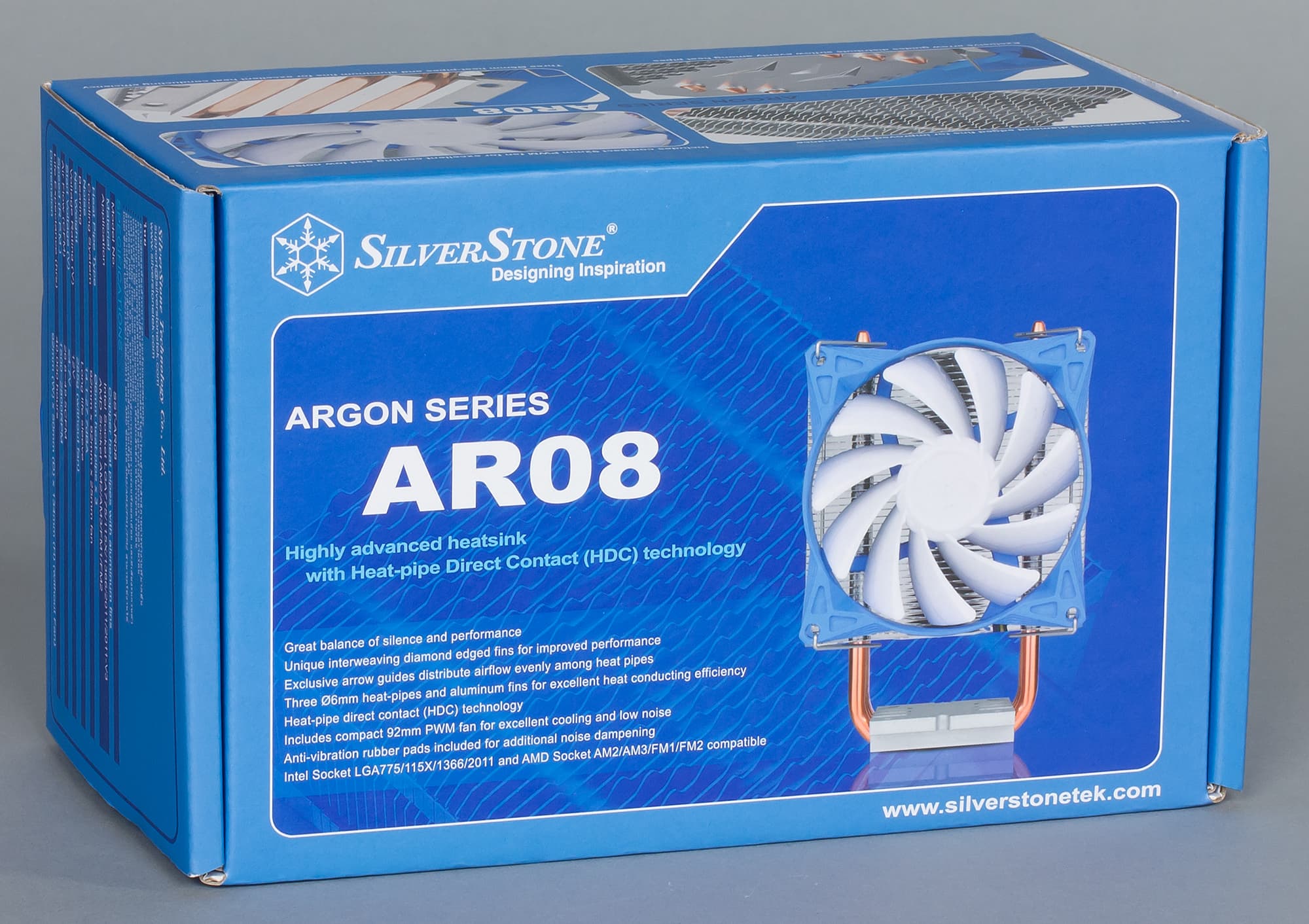

SilverStone AR07 и AR08, коробка

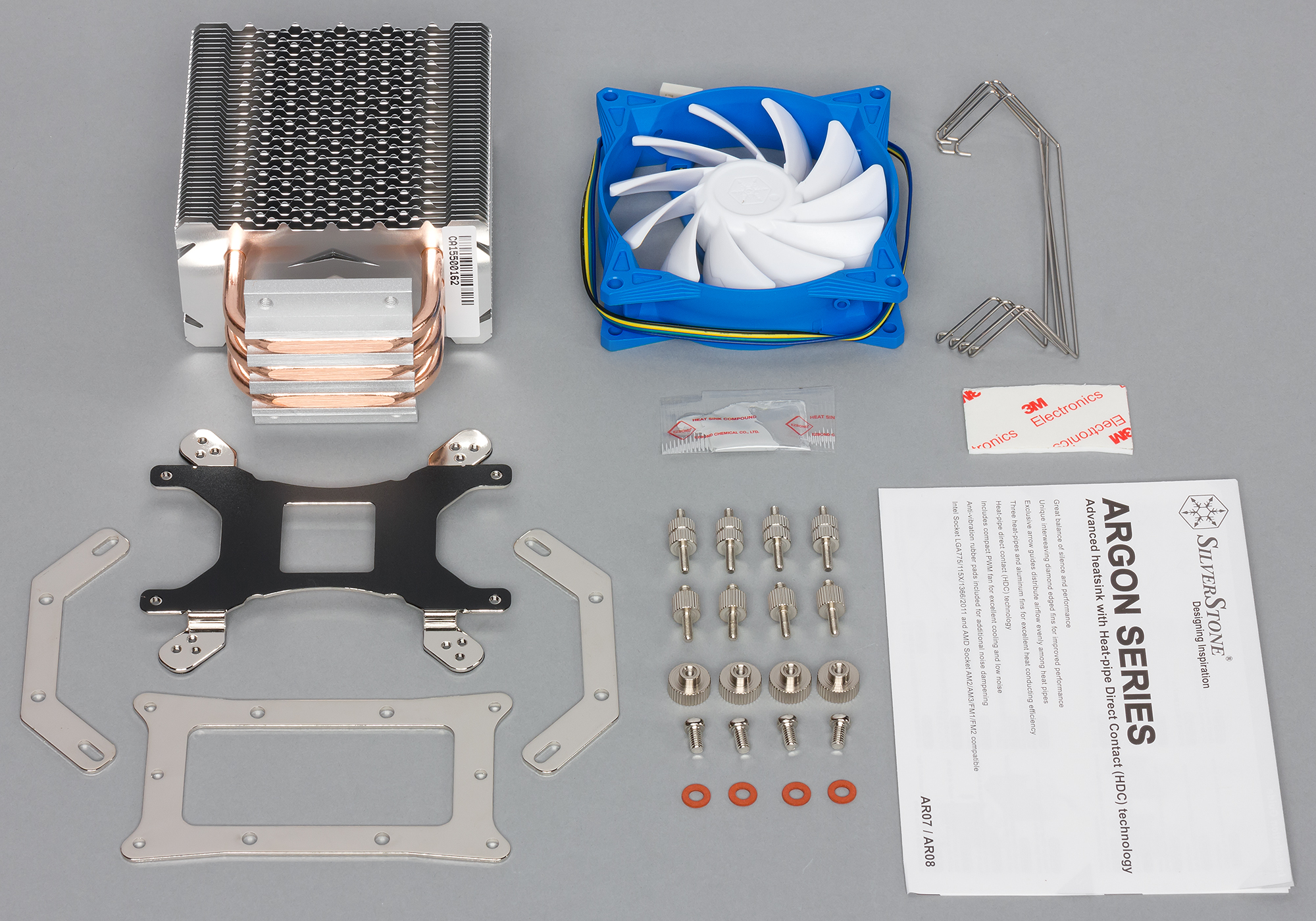

SilverStone AR07 и AR08, комплект

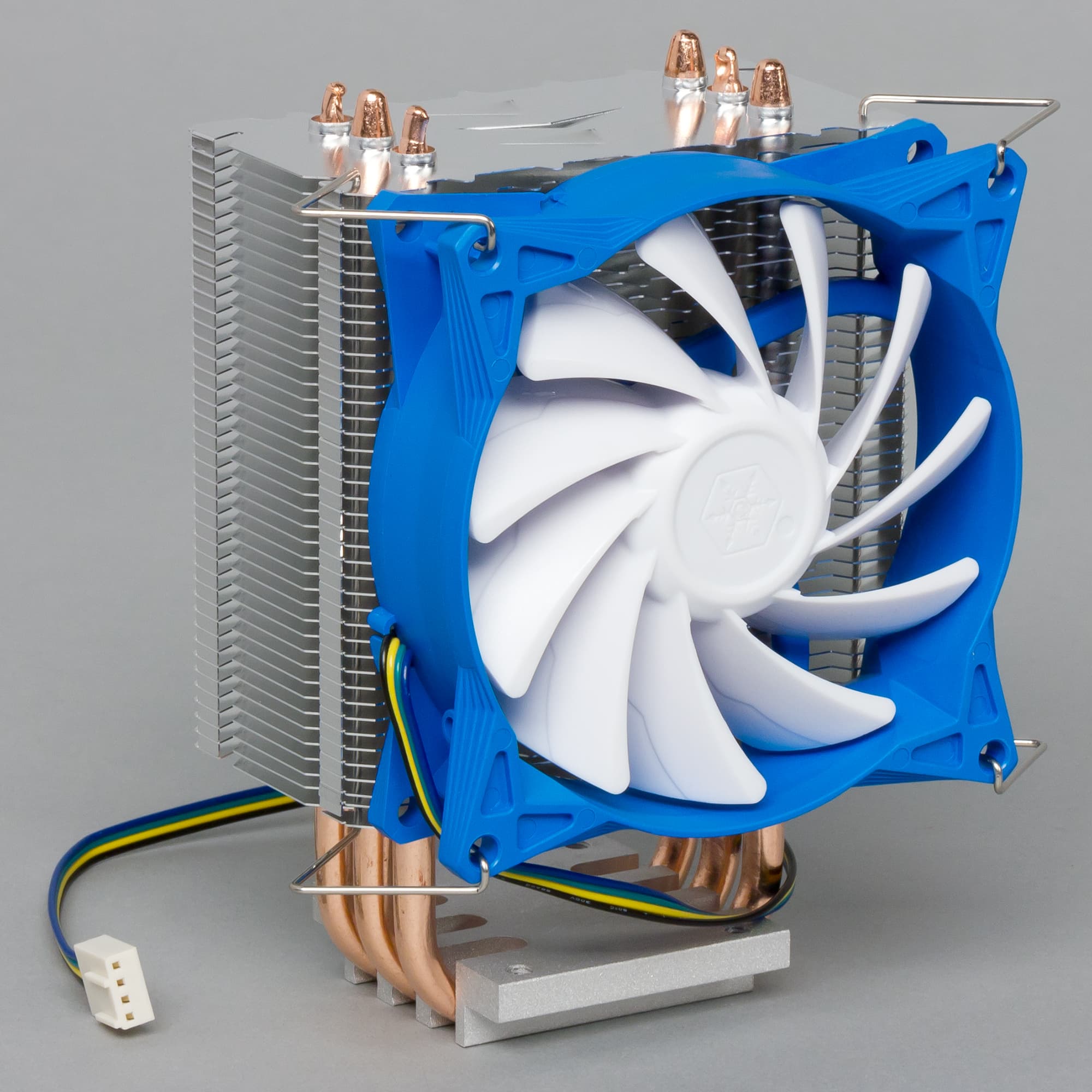

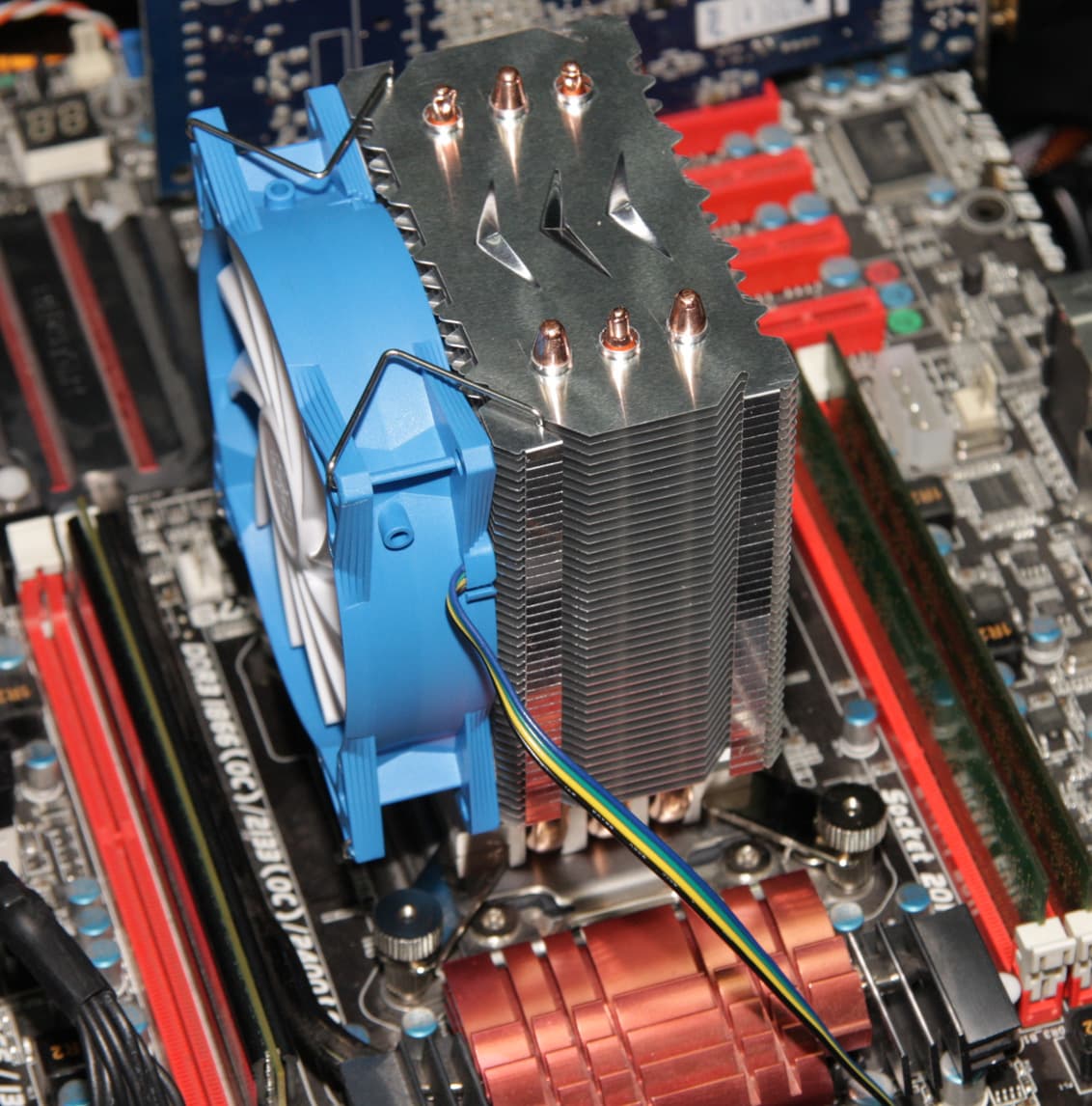

SilverStone AR07 и AR08, общий вид

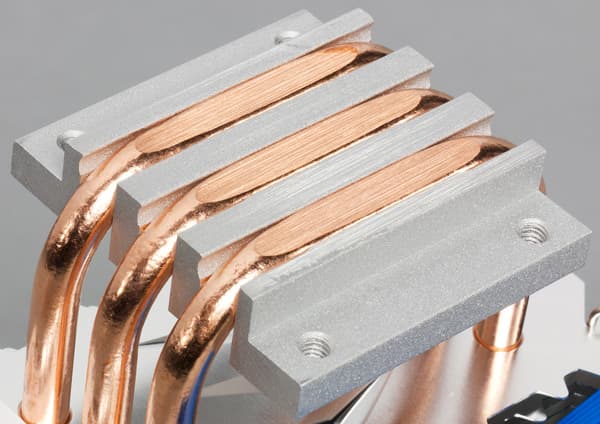

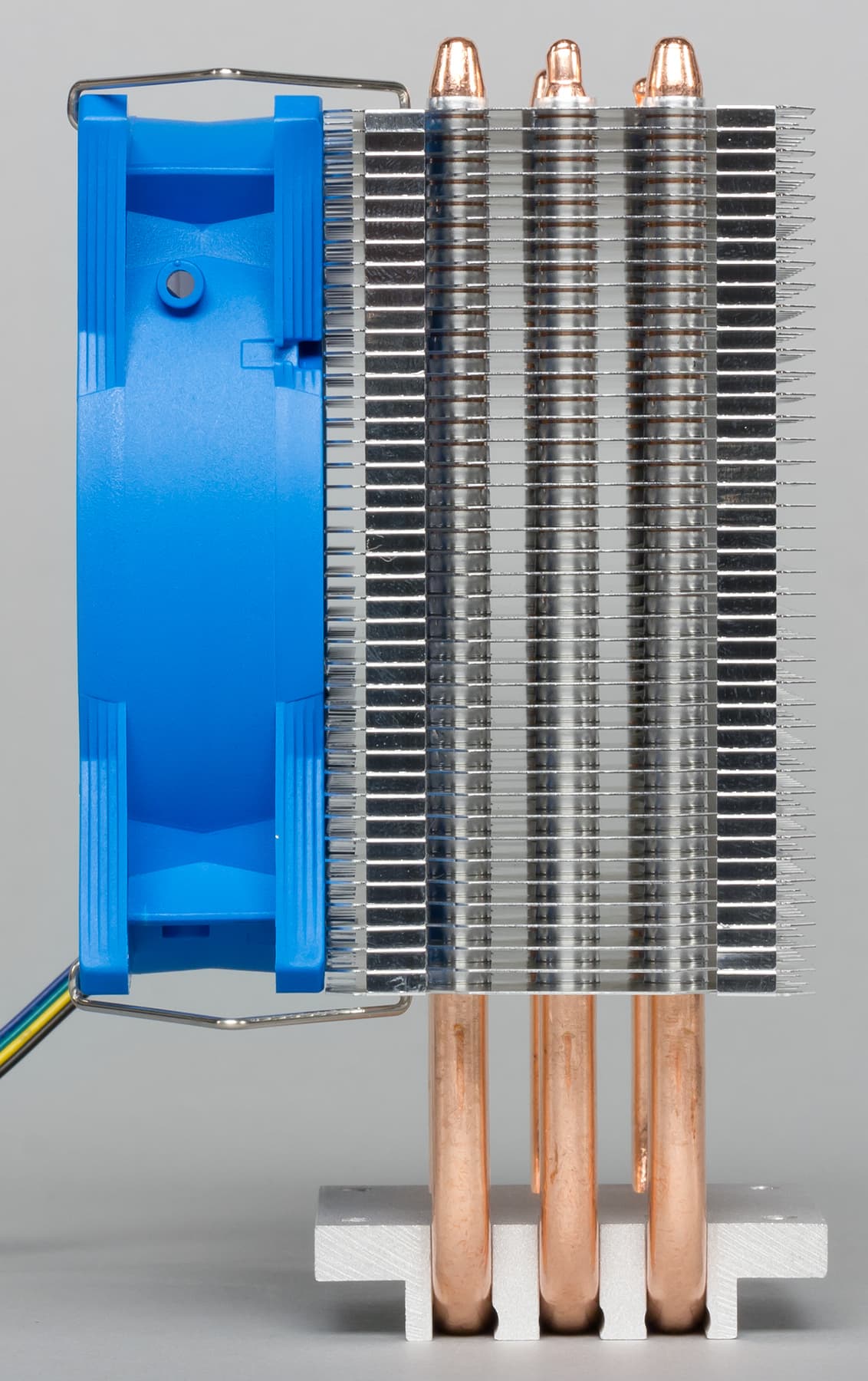

SilverStone AR07 и AR08, теплосъемник

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

SilverStone AR07 и AR08, распределение термопасты

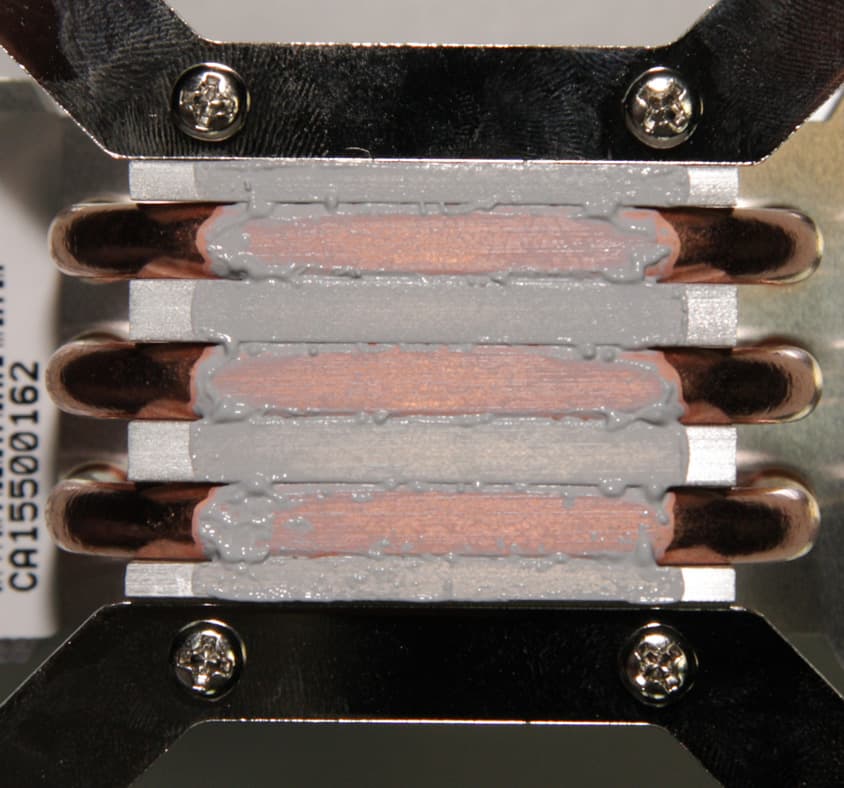

И на подошве теплосъемника:

SilverStone AR07 и AR08, распределение термопасты

Обсуждение см. выше.

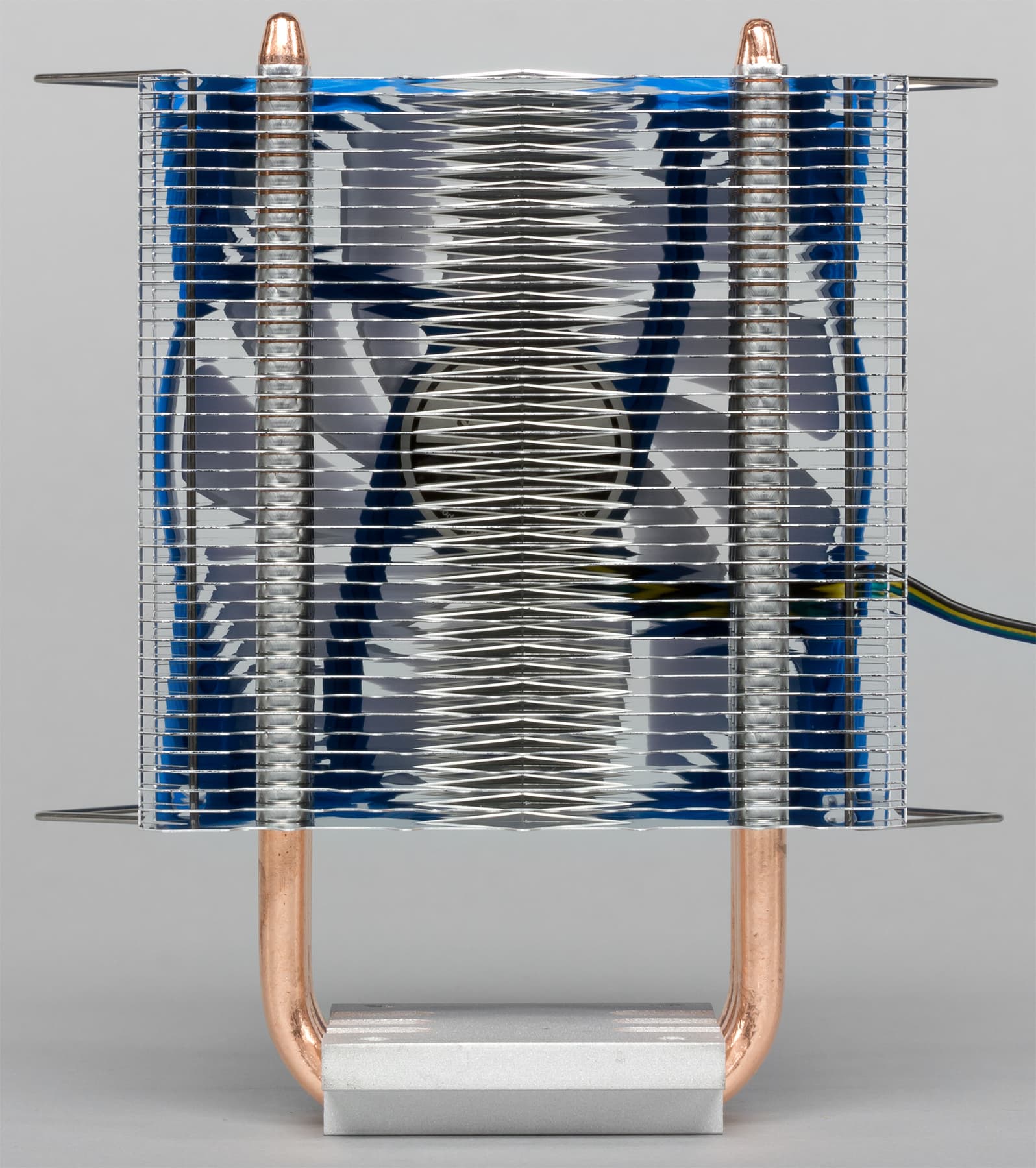

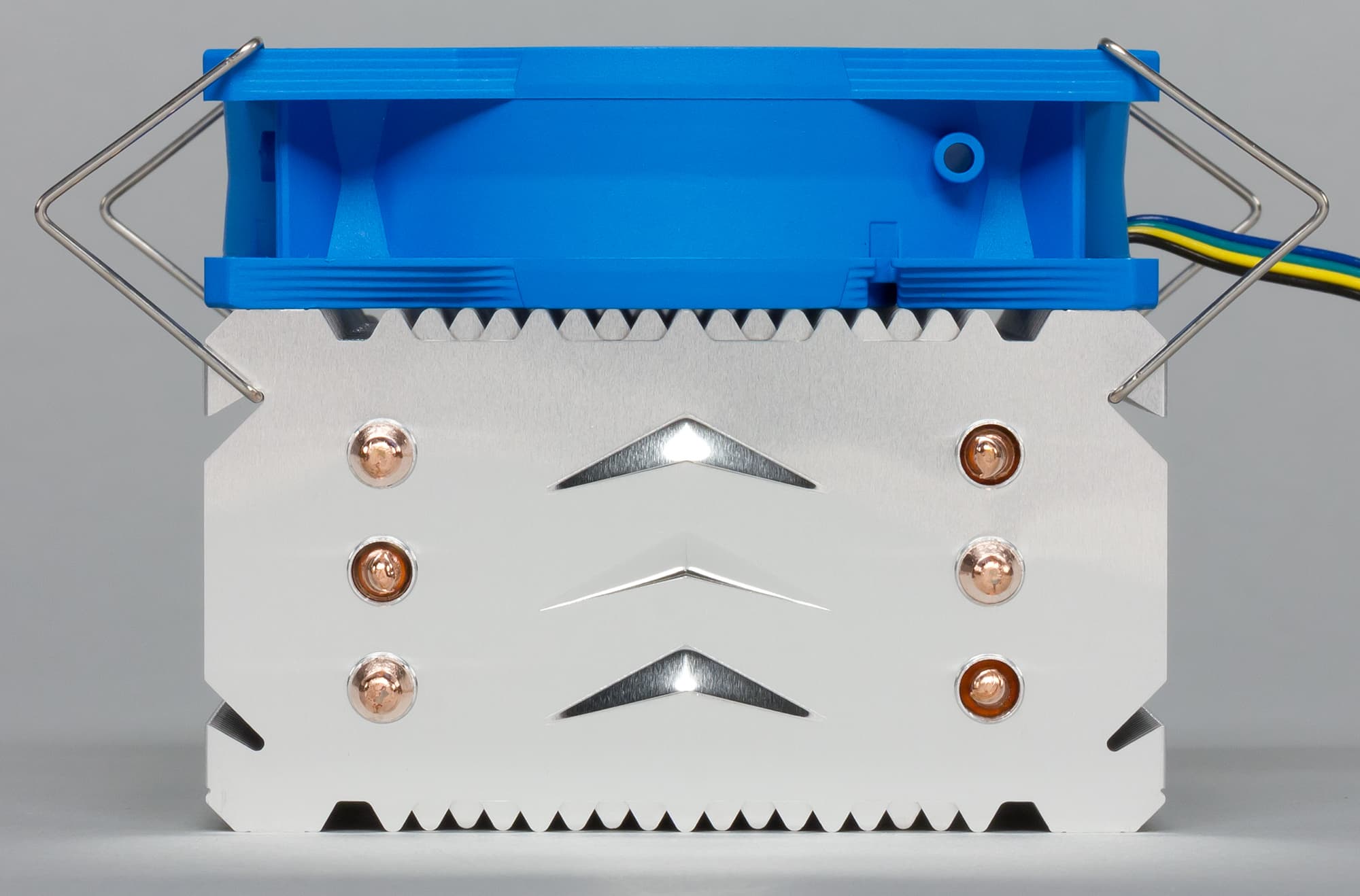

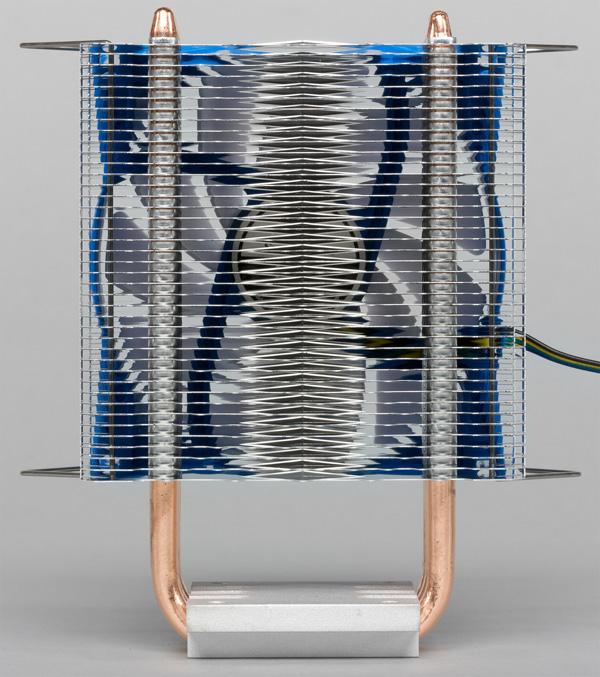

SilverStone AR07 и AR08, радиатор

У пластин радиатора такие же выступы и стрелообразные направляющие.

SilverStone AR07 и AR08, радиатор

Габариты вентилятора практически совпадают с рабочей плоскостью радиатора.

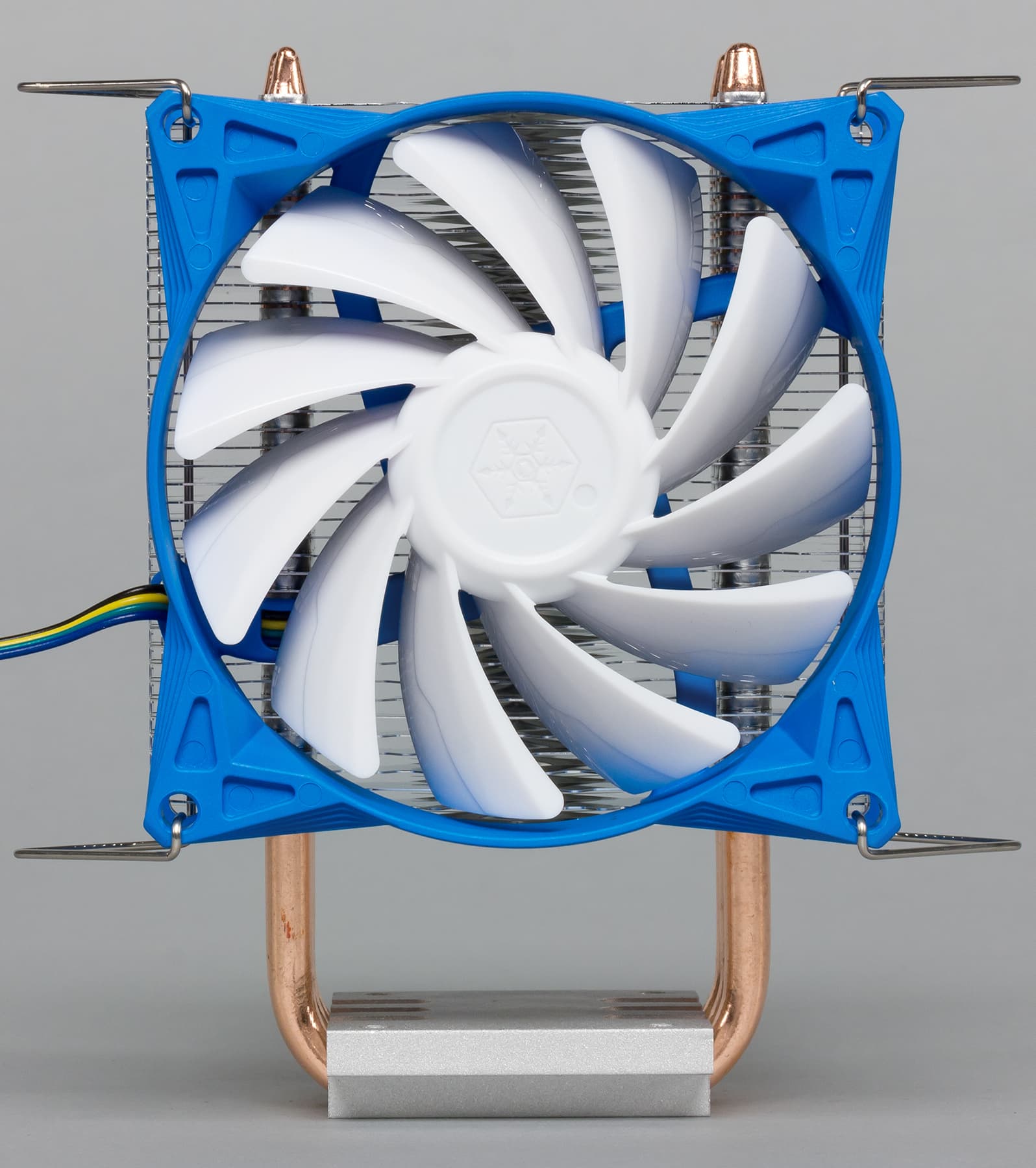

SilverStone AR07 и AR08, вентилятор

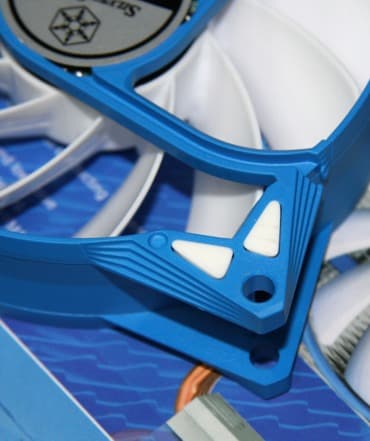

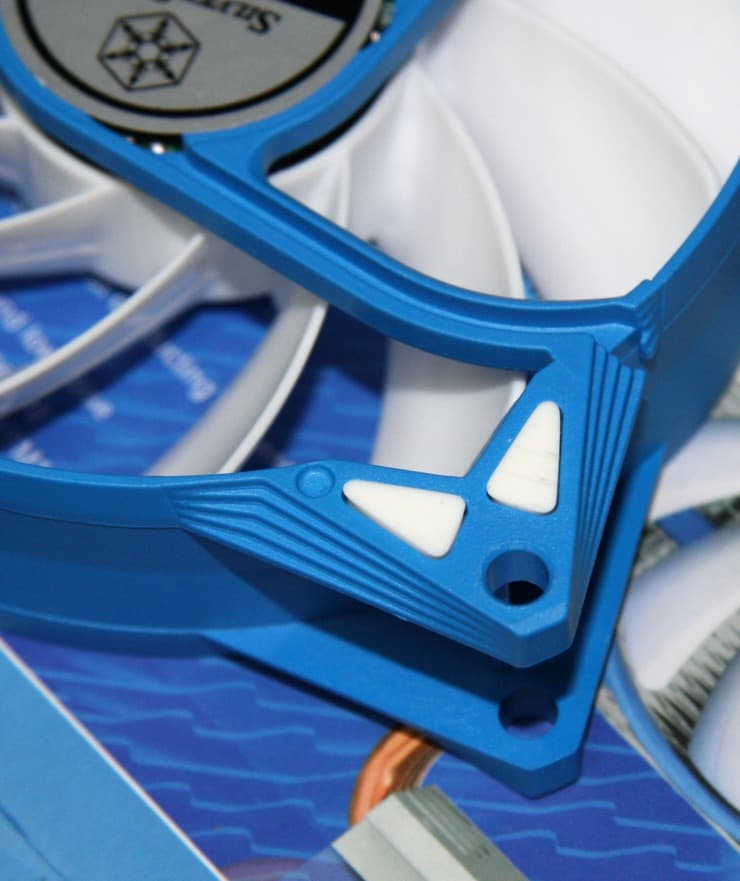

Типоразмер комплектного вентилятора 92 мм. Высота рамки 25 мм. Рядом с отверстиями в углах рамки вентилятора есть углубления, под наклеиваемые пользователем виброизолирующие прокладки.

SilverStone AR07 и AR08, вентилятор

Сами прокладки также нужно извлечь из надрезанной пластины из упругого пластика, с одной стороны которого есть клеящий слой. Запаса прокладок хватит еще на один вентилятор. Благодаря прокладкам закрепленный вентилятор своей рамкой радиатора не касается, но зазор остается совсем небольшой. Отметим, что в этой статье на ряде фотографий этого кулера проволочные зажимы закреплены неправильно, так как их уголки должны быть направлены к центру радиатора. Маркировка на вентиляторе позволяет определить, что используется модель APA9225M12.

SilverStone AR07 и AR08, вентилятор

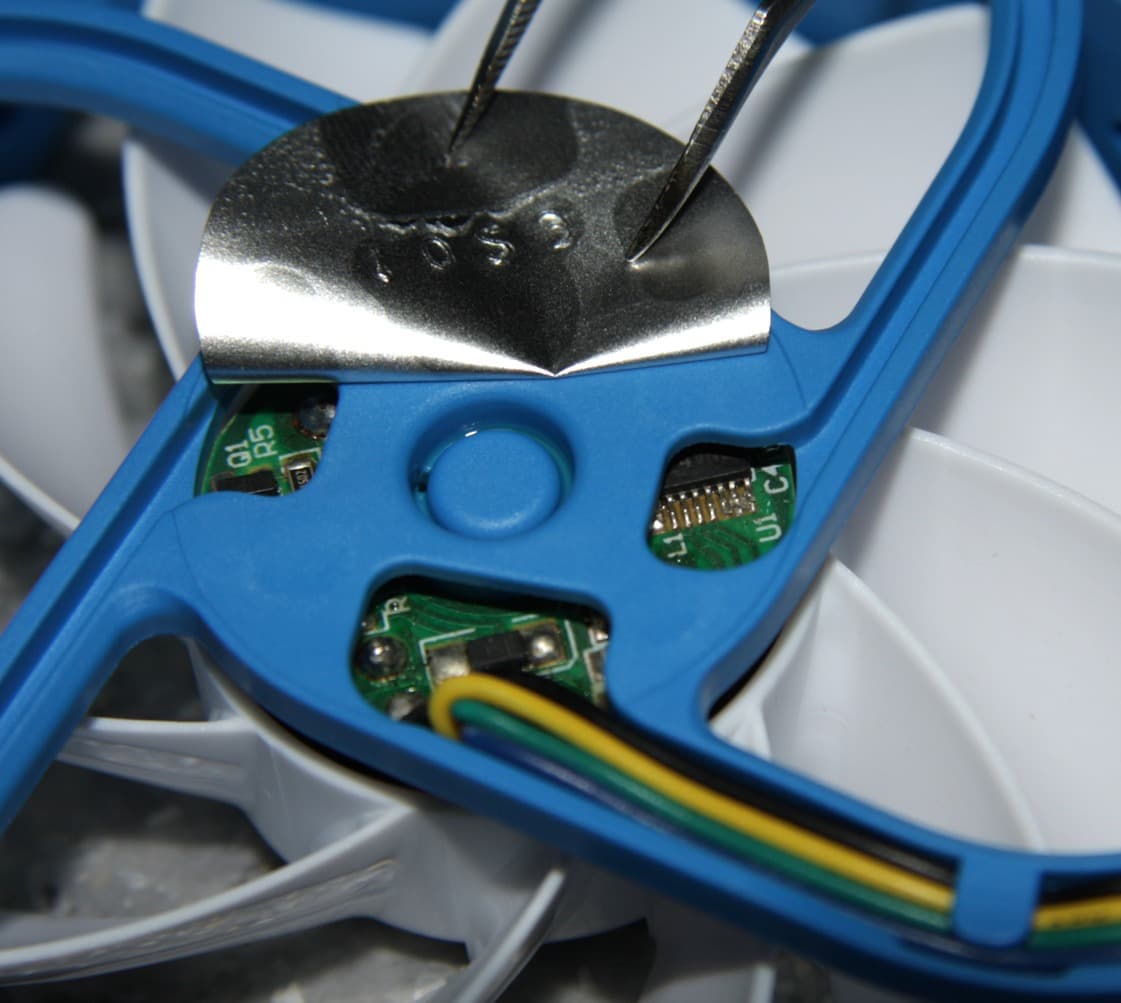

Вентилятор также неразборный.

SilverStone AR07 и AR08, вентилятор

Вентилятор крепится к радиатору все теми же скобочками из тоненькой проволочки (их тоже на пару вентиляторов), при этом допускается установка вентилятора с любой стороны радиатора на вдув или выдув (или двух вентиляторов на радиатор). В инструкции — на вдув в направлении на выдавленные на пластинах стрелки.

SilverStone AR07 и AR08, вентилятор

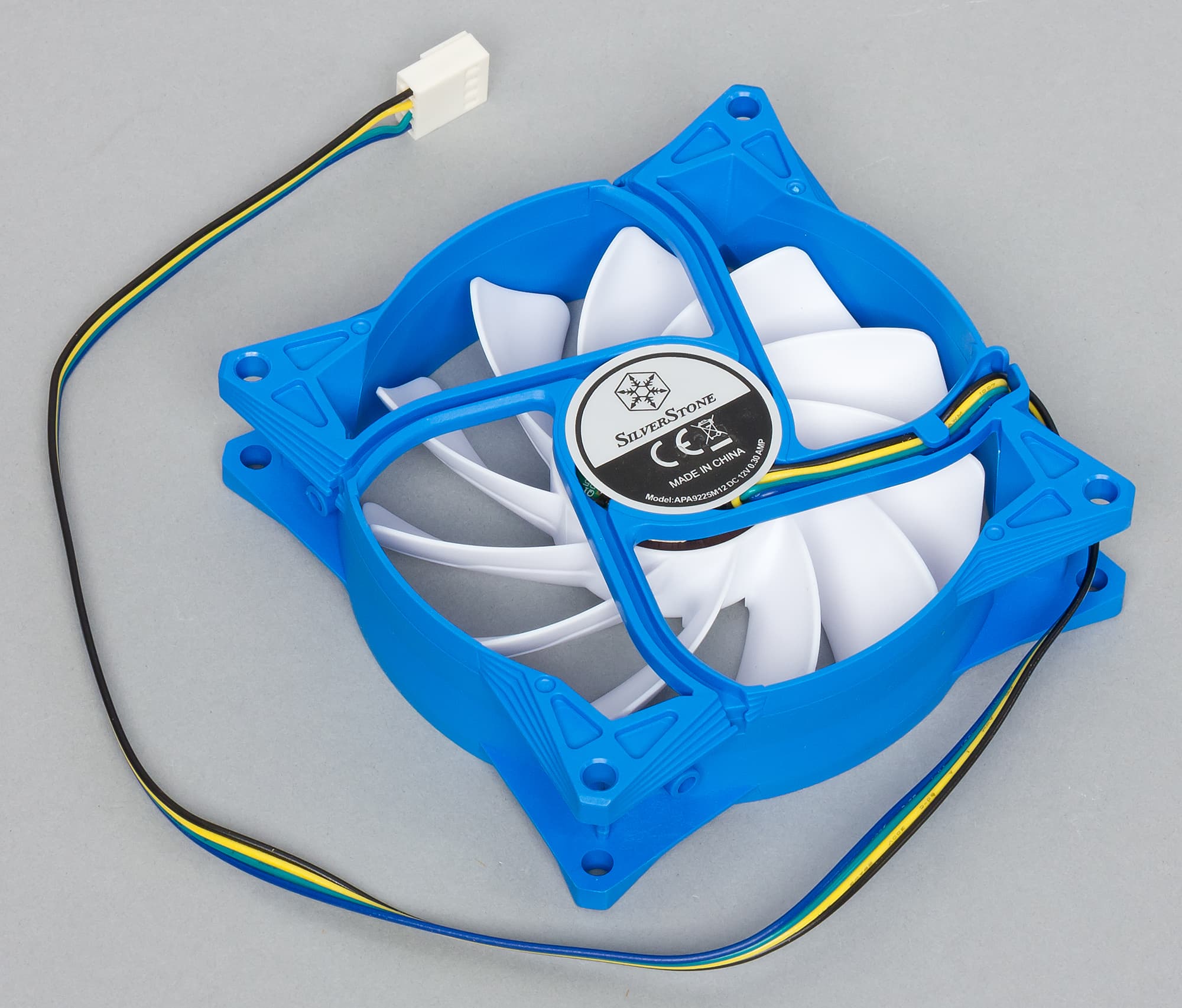

Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Провода этого вентилятора не заключены в плетеную оболочку.

SilverStone AR07 и AR07, общий вид

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров протестированных кулеров.

ХарактеристикаНазвание модели
AR07AR08
Высота, мм163135
Ширина, мм14192
Глубина, мм74,575
Масса охладителя*, г653437
Количество ребер радиатора5241
Толщина ребер радиатора, мм (примерно)0,250,25
Высота оребрения, мм11190
Длина кабеля вентилятора, мм305335
* С комплектом креплений на LGA 2011.

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты. Использовалась нанесенная на поверхность теплосъемника термопаста из комплекта поставки. Для лучшего выравнивания температуры мы в дополнение к вентиляторам кондиционера, по возможности поддерживающего температуру в 24 °C, применяли бытовой вентилятор, работающий на минимальной скорости и направленный с расстояния в примерно 1,3 м на стенд. Чтобы учесть неизбежные колебания температуры окружающего стенд воздуха, мы для каждого измерения из температуры процессора мы вычитали реальную температуру воздуха, и, чтобы удобнее было сравнивать с предыдущими результатами тестирования кулеров, прибавляли значение базовой температуры в 24 °C. Работа вентилятора регулировалась с помощью изменения напряжения питания (от 12 В и ниже) или с помощью ШИМ при неизменном напряжении питания (12 В).

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Также мы не беремся утверждать, что значения менее 20 дБА достоверны, но получаемые величины от фонового уровня (в данном случае порядка 16,9 дБА) до 20 дБА, по крайней мере, соотносятся с реальным изменением уровня шума.

Все данные собраны в XLS-файле, который можно скачать для более подробного ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

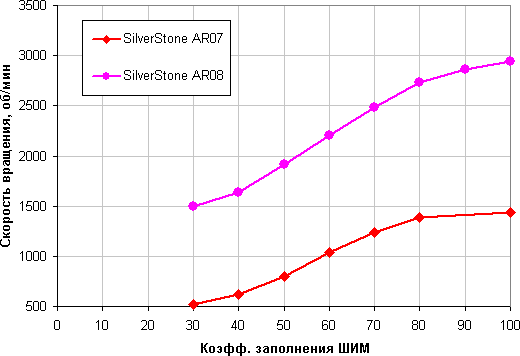

SilverStone AR07 и AR08, скорость вращения вентилятора от коэффициента заполнения

В случае AR08 диапазон регулировки скорости вращения с помощью ШИМ ограничен снизу на 1500 об/мин, это не очень хорошо. Для AR07 результат лучше. В обоих случаях есть плавный рост скорости вращения при изменении коэффициента заполнения от 30% до 90-100%.

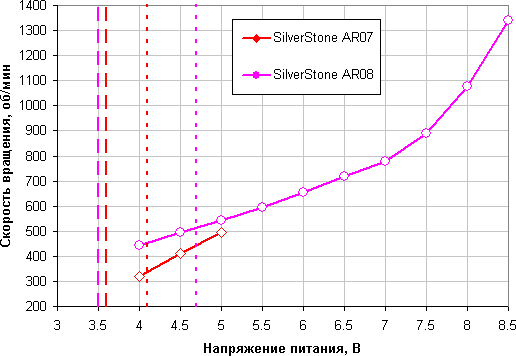

SilverStone AR07 и AR08, скорость вращения вентилятора от напряжения питания

Регулировка с помощью напряжения позволяет в случае AR07 чуть расширить диапазон вниз до примерно 300 об/мин. Для AR08 уменьшение напряжения позволяет достичь примерно 450 об/мин, что существенно расширяет диапазон скоростей его вентилятора в сравнении с регулировкой только с помощью ШИМ. На графике выше пунктирными линиями соответствующих цветов обозначены напряжения, при которых вентиляторы останавливаются (AR07 — 3,6 В, AR08 — 3,5 В) и запускаются (AR07 — 4,1 В, AR08 — 4,7 В).

Этап 2. Определение зависимости температуры процессора в режиме простоя от скорости вращения вентилятора кулера

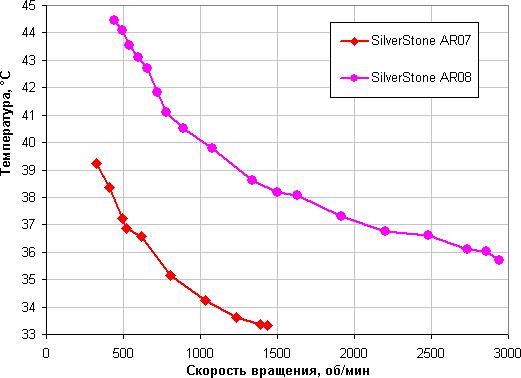

SilverStone AR07 и AR08, температура процессора в режиме простоя от скорости вращения вентилятора

Без нагрузки средняя температура ядер процессора в зависимости от скорости вращения вентилятора меняется примерно от 33 до 39 °C для AR07 и от 36 до 44 °C для AR08.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера

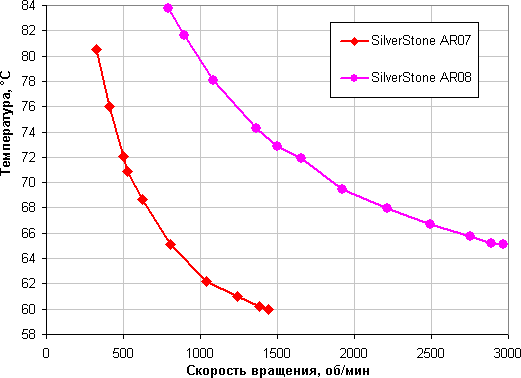

SilverStone AR07 и AR08, температура процессора при полной загрузке от скорости вращения вентилятора

В этом тесте наш процессор с TDP 130 Вт не перегревается даже на минимальных оборотах вентилятора на кулере AR07. В случае AR08 скорость вращения нельзя опускать ниже примерно 800 об/мин, не вызывая перегрев процессора.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера

SilverStone AR07 и AR08, уровень шума от скорости вращения вентилятора

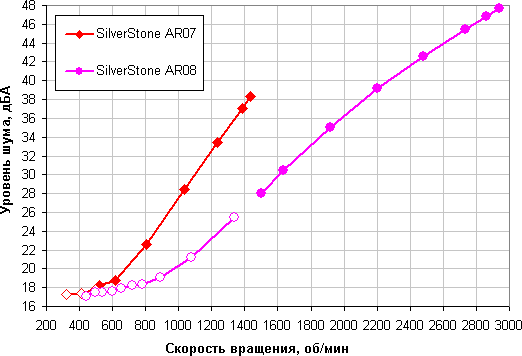

Кулер AR07 можно считать относительно тихим. Кулер AR08 оснащен высокооборотистым вентилятором, поэтому уровень шума от него высокий, также отметим, что регулировка только с помощью ШИМ не позволяет снизить уровень шума ниже 28 дБА. Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным.

Этап 5. Построение зависимости уровня шума от температуры процессора в режиме простоя и при полной загрузке

Режим простоя:

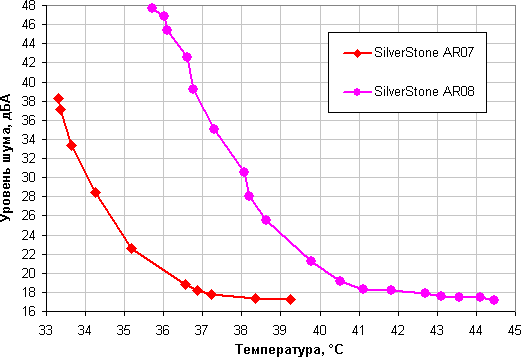

SilverStone AR07 и AR08, уровень шума от температуры в режиме простоя

Очевидный вывод заключается в том, что для такого уровня тепловыделения (43 Вт по датчику «CPU Package») скорость вращения вентилятора на этих кулерах можно установить на близкую к минимуму, при которой кулеры можно считать условно бесшумными.

Режим полной загрузки:

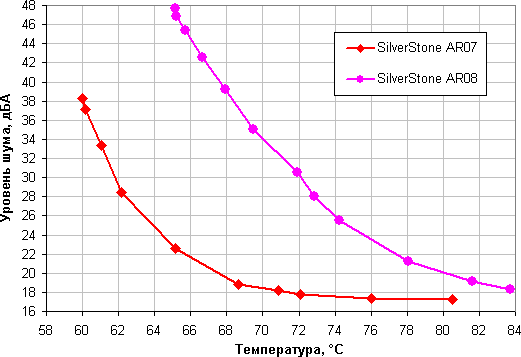

SilverStone AR07 и AR08, уровень шума от температуры в режиме полной загрузки

В принципе оба кулера могут отводить тепло от процессора с TDP 130 Вт с сохранением очень низкого уровня шума (ниже 20 дБА). Разумеется данный вывод относится к условию с температурой забираемого вентилятором кулера воздуха в 24 °C. Если в условиях реальной эксплуатации температура воздуха внутри корпуса ПК будет выше, допустим, на 20 °C (то есть будет равна 44 °C), то AR08 уже с задачей не справится даже при максимальной скорости вращения вентилятора, в то время как AR07 справится, но и шум от него будет порядка 38 дБА.

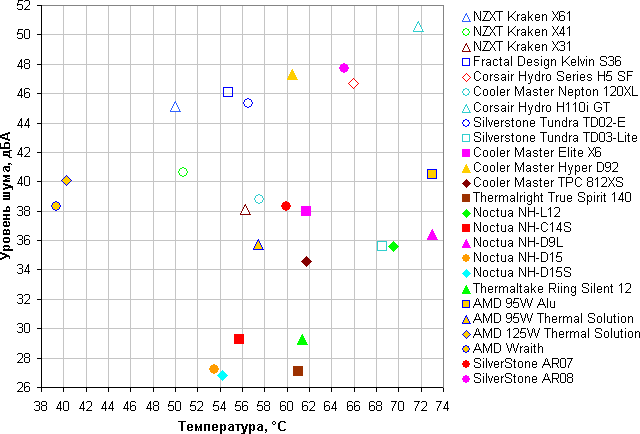

Попробуем сравнить эти кулеры с другими, протестированными по текущей методике. Для этого расположим на одном координатном поле точки, соответствующие значениям температуры и уровня шума в режиме с максимальной нагрузкой и при максимальных оборотах вентиляторов. Такое представление результатов нельзя считать идеальным, так как оптимальные сочетания значений температуры и шума для конкретного кулера могут быть при уменьшенной скорости вращения вентилятора — рост температуры будет не очень высоким относительно снижения уровня шума. Однако заведомо высокая тепловая нагрузка в нашем тесте позволяет предположить, что очень большого запаса по увеличению температуры нет.

SilverStone AR07 и AR08, сравнение

На этом графике, чем ниже точка, тем тише кулер, чем левее — тем ниже температура, поэтому самые эффективные (то есть обеспечивающие как низкую температуру процессора, так и низкий уровень шума) кулеры располагаются ближе к началу координат. Системы жидкостного охлаждения обозначены значками без заливки. Видно, что SilverStone AR07 по шумности и по способности охлаждать занимает среднюю позицию, тогда как SilverStone AR08 — относительно шумный и далеко не самый производительный, впрочем, это свидетельствует скорее о том, что AR08 недостаточно производительный для такого мощного в плане тепловыделения процессора.

Выводы

Наше тестирование показало, что если не заботиться об уровне шума, то кулер SilverStone AR07 можно использовать с процессорами до TDP порядка 130 Вт, а SilverStone AR08 — до 110 Вт с учетом возможного повышения температуры внутри корпуса до 44 °C. Если целью является условно бесшумный компьютер (шум от кулера 25 дБА и ниже при разнице между температурой процессора и воздуха внутри корпуса в 36 °C при пиковой нагрузке), то границей будет процессор с TDP 110 Вт для SilverStone AR07 и 85 Вт для SilverStone AR08 (см. данные в таблице). Из моментов, способных склонить покупателя к выбору именно этих процессорных охладителей, следует отметить аккуратный дизайн, хорошее качество изготовления, антивибрационные прокладки под вентилятор, оплетку кабеля (у SilverStone AR07), а также габариты, не препятствующие установке модулей памяти с высокими радиаторами.
