Как заставить Pentium II работать на частоте системной шины 100MHz


Автор статьи не несет отвественности за любой вред нанесенный компьютеру вследствии применения описанных здесь действий.

После официального объявления 15 апреля корпорацией Intel нового чипсета i440BX с поддержкой системной шины 100MHz, появилось большое количество материнских плат построенных на основе этого набора микросхем. И хотя, согласно спецификации Intel процессоры не предназначенные для работы на частоте шины 66 MHz не будут функционировать на частоте 100 MHz, большинство плат просто игнорирует идентификационный сигнал генерируемый процессором и позволяют выставить практически любую частоту шины от 66 вплоть до 133MHz.

Но большинство не значит все. Если Вам довелось приобрести как раз "правильную" материнскую плату, а все таки хочется использовать свой процессор на максимально возможной скорости, читайте дальше.

Все материнские платы, построенные согласно спецификациям Intel, поддерживают автоматическое определение частоты систеной шины (FSB, Front Side Bus), зависящее от того, какой именно процессор подключен. Так вот, согласно этим документам, за частоту шины 66/100 MHz отвечает вывод (pin) B21. Если логическое его состояние равно HIGH, то выставляется частота 100 MHz, в противном случае LOW — 66 MHz. Значения величины сопротивления двух резисторов R5 и R6, расположенных на процессорной плате, влияют на выбор значения частоты системной шины. Если процессор предназначен для работы на частоте 100 MHz (а это пока только Pentium II 350 и 400 MHz), сопротивление резисторов равно 1 и 3.3 кОм соотвественно. В случае же с частотой внешней шины 66MHz сопротивление обоих равно нулю.

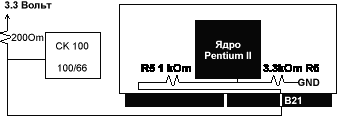

Разводка контакта B21

Когда сигнал проходит через 200 Омный резистор, расположенный на материнской плате согласно требованию Intel, он попадает в тактовый генератор. Если сопротивление обоих резисторов R5 и R6 равно нулю, то на управлющем входе генератора тактовой частоты будет низкий логический уровень (LOW). При частоте шины в 100 MHz суммарная сопротивление обоих резисторов составляет 4.3 кОм и сигнал соотвествует значению HIGH. Весь прикол в том, что на тактовый генератор подается сигнал HIGH при отключенном выводе В21. Это все, что делает процессор для того, чтобы доказать свое право на 100MHz.

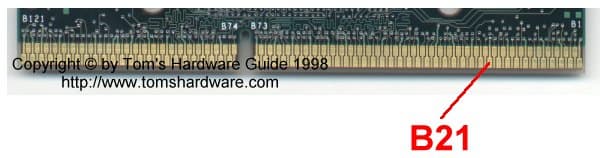

Теперь нам только что и осталось, деактивировать этот вывод. Для начала определимся с его местоположением на процессорной карте. Проще всего этот сделать на Celeron, который не имеет защитного картриджа. В других случаях придется потруднее. И так переверните Сeleron той стороной, на которой нет ядра процессора. С каждого конца есть маркировка, от B1 до B121. В случае же с Pentium II нужно повернуть процессор стороной с голографической наклейкой. В любом случае, слева у вас должна быть короткая полоска контактов, справа — длинная, именно на ней и находится заветный вывод. Теперь отчсчитайте 11 вывод (контакт) справа на лево в нижнем ряду. Это и есть требуемый B21.

Pin B21

Теперь достаточно отрезать полоску скотча длиной около 1.5 сантиметра и 2 милиметра шириной. Наклеивать надо аккуратно, чтоб не закрыть соседние дорожки. Скотч должен быть достаточно клейким, иначе когда вы будете извелкать процессор из материнcкой платы есть вероятность, что полоска там и останется. Попробуй потом достать... При этом, есть еще один подводный камень, дело в том, что химически активные вещества, из которых состоит клеющий слой скотча могут повредить контакты, так что применять сктотч чтоит очень осторожно. Но это больше подходит для владельцев Celeron, если же у Вас полноценный Pentium II к которому с полоской не сильно то и подойдешь, есть лучший способ. Достаточно взять лак для ногтей или любой другой (например, применямый при окраске моделей) и аккуратно нанести на контакт. Хорошая изоляция обеспечена.

Стоит отметить, что данный способ сработает на любой материнской плате с чипсетом i440BX. Так что теперь можно спокойно разогнать свой Celeron или Pentium II 333 MHz до 350 или даже до 400 MHz. Только не забудьте про хороший теплоотвод, то есть охлаждение.

Основой этого материала является статья How to Get All 66 MHz Slot 1 CPUs Running 100 MHz д-ра Томаса Пабста (Thomas Pabst), с чьего любезного разрешения она и помещена здесь
