Мы продолжаем серию материалов, посвященных максимально доступным корпусам. На этот раз к нам на тесты попал продукт компании Cooler Master — MasterBox MB400L.

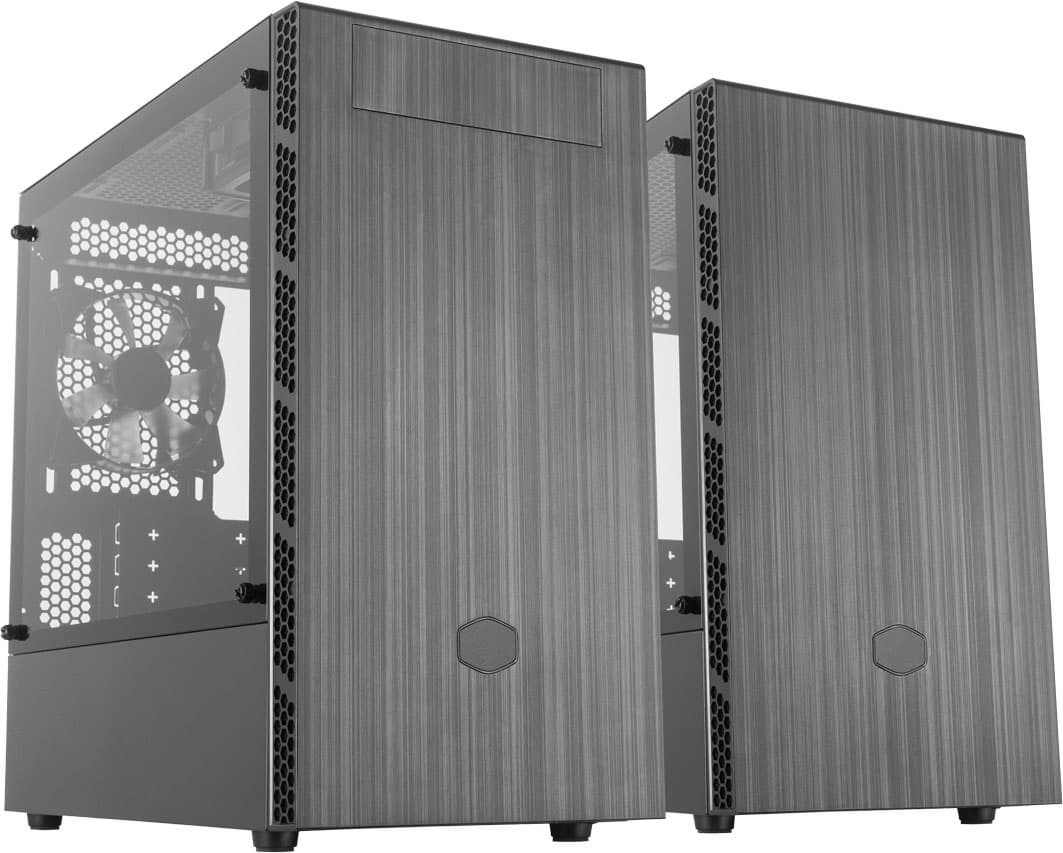

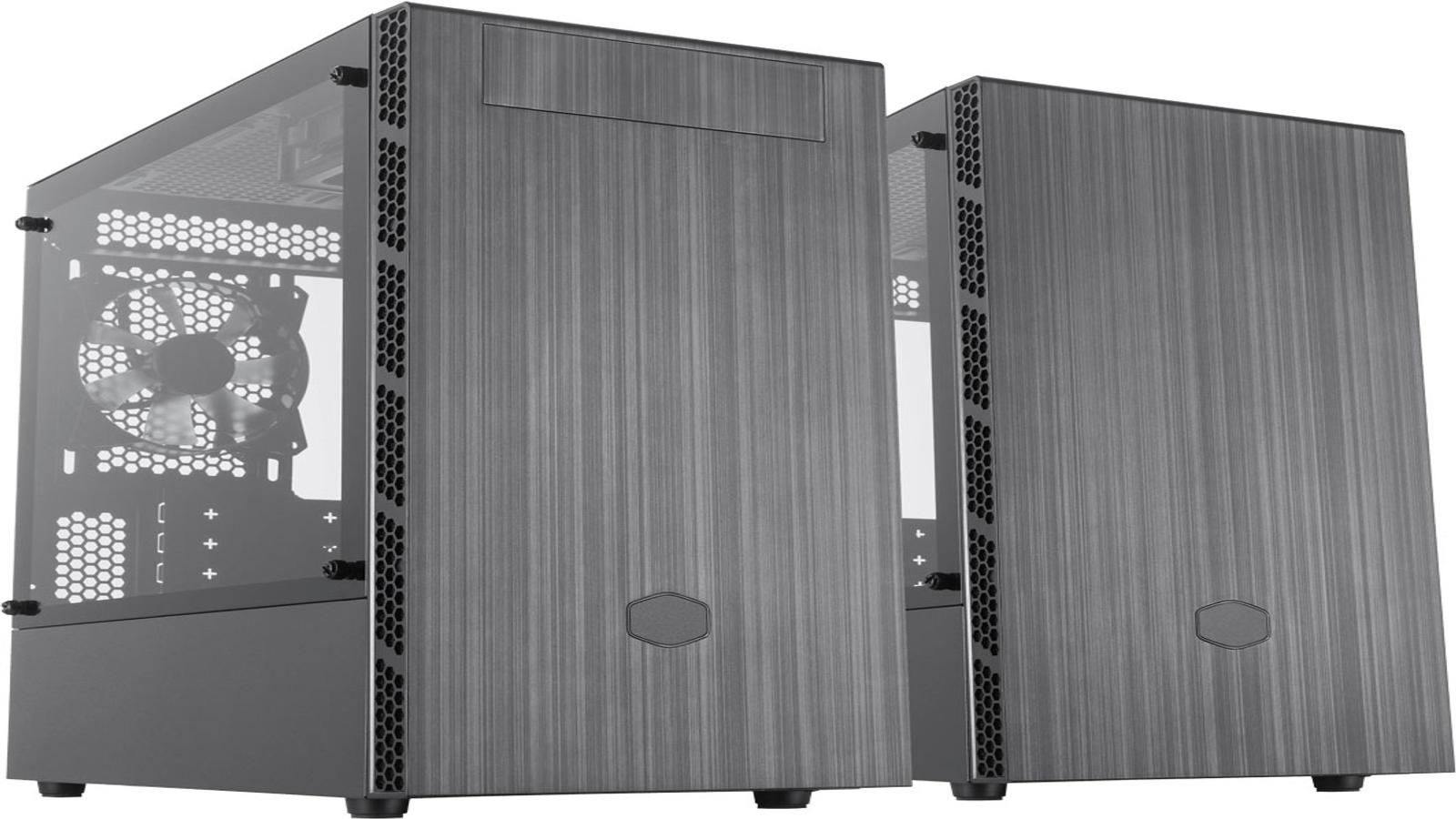

Данная модель существует в четырех модификациях, которые попарно отличаются друг от друга стеклянной (KGNN) или стальной (KNNN) левой стенкой, а также наличием (KG5N) или отсутствием посадочного места под оптический привод формата 5,25 дюйма.
К нам поступила модель MB400L-KGNN-S00 со стеклянной стенкой и без посадочного места под привод.

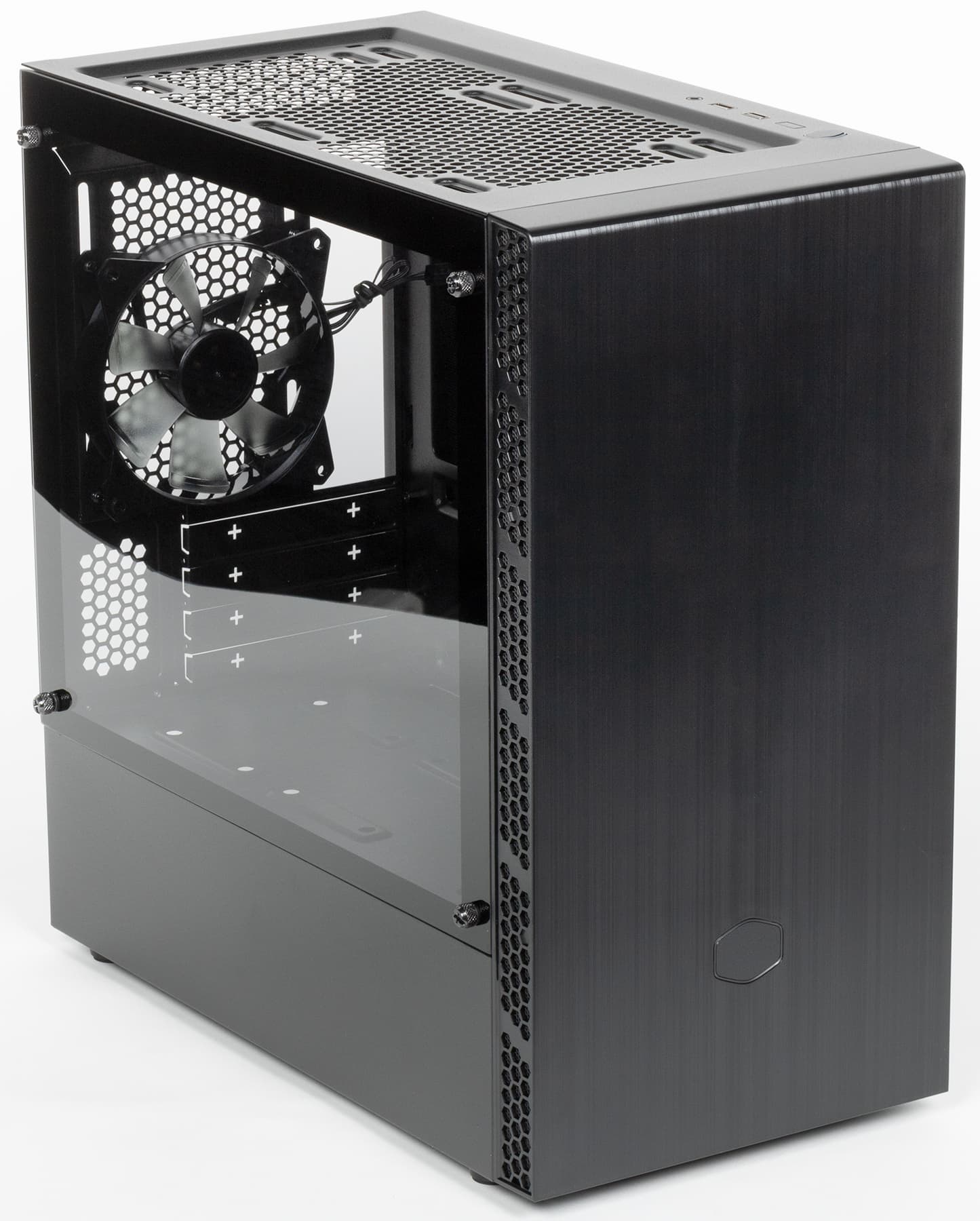

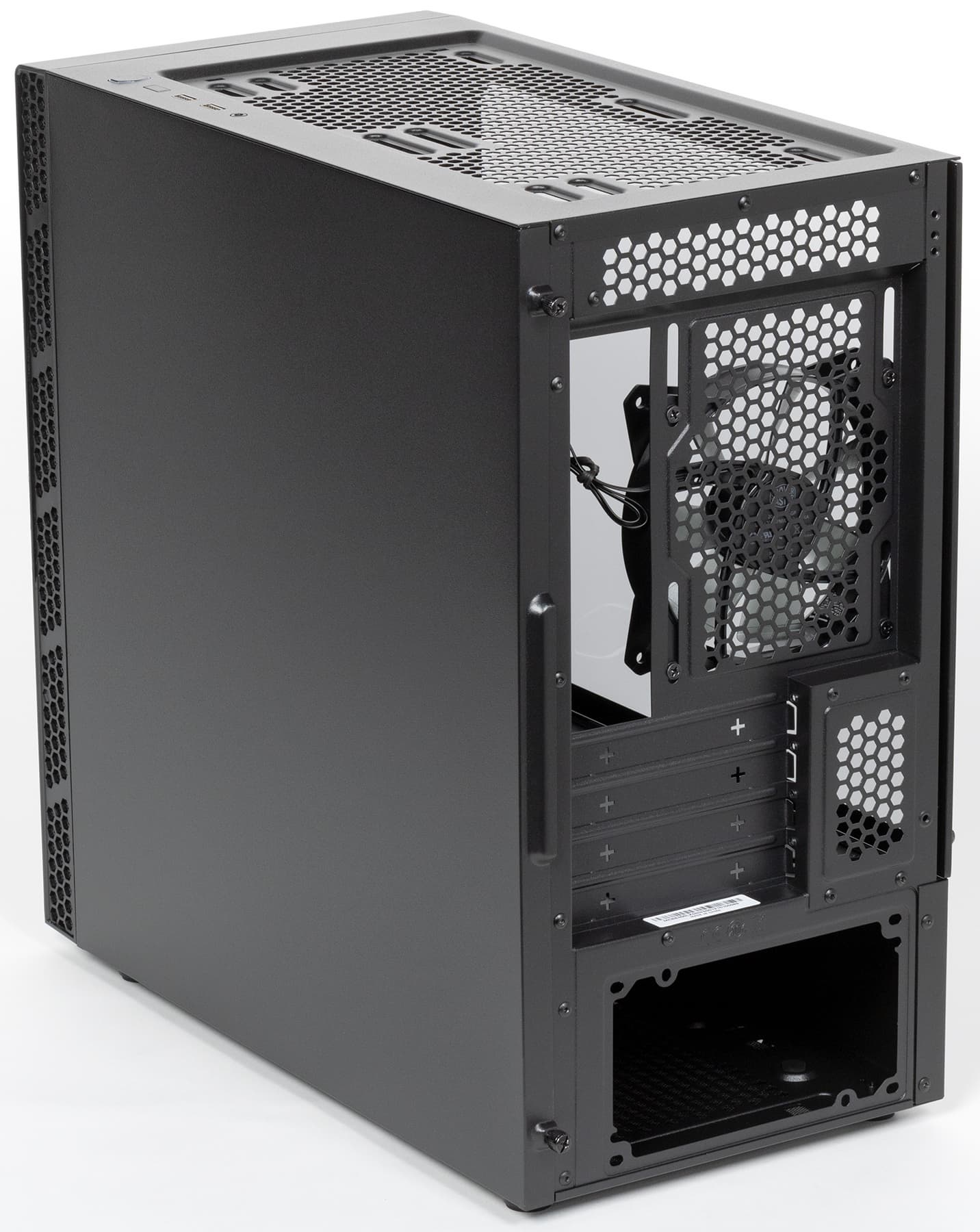

Дизайн у нее вполне классический: черный параллелепипед с глухими стенками и глухой передней панелью, в которой предусмотрены вентиляционные отверстия по бокам и снизу. Отлично смотрится оформление передней панели, стилизованное под фрезерованный алюминий. Для дешевого корпуса это, наверное, самый удачный вариант.
Компоновка

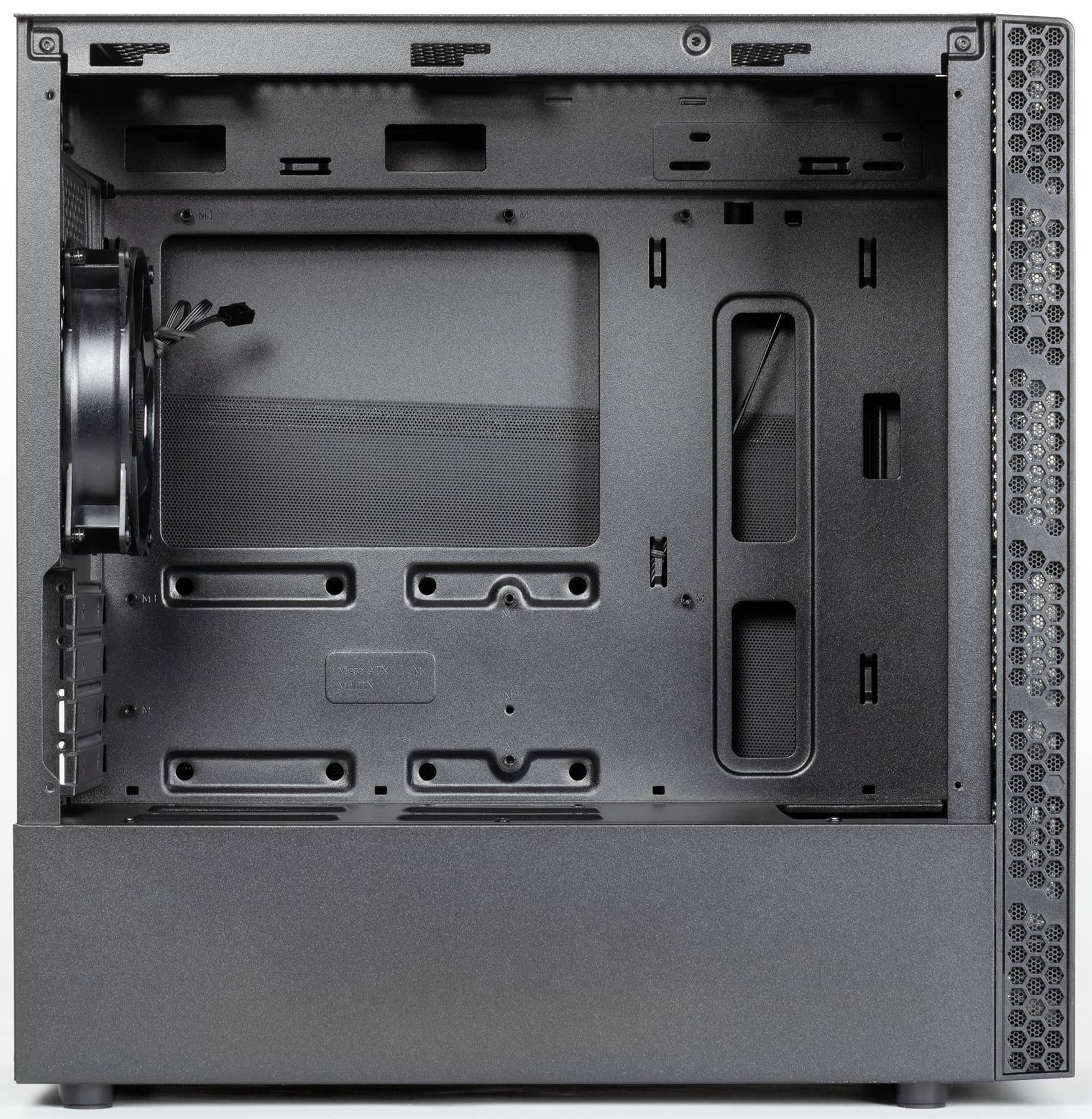

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. Возможность установить отсек для устройств формата 5,25″ в этом корпусе имеется, но в нашей модификации его не было. Отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно снять, открутив винт.
Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата microATX (и менее габаритной) и горизонтальным расположением блока питания снизу.
Кожух закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также этот кожух исполняет роль своеобразного элемента жесткости, обеспечивая дополнительную фиксацию основания для системной платы с нижней стороны.
Стоит отметить, что в данном корпусе кожух — не внутренний компонент, располагающийся между боковыми панелями, как в большинстве подобных решений. Он является одной из частей левой стенки, формируя, вместе со съемной панелью, внешнюю боковую поверхность корпуса. Подобное техническое решение позволило уменьшить площадь съемной боковой панели, снизив и себестоимость корпуса. С точки зрения эксплуатации такой вариант тоже имеет свои плюсы в случае напольного расположения корпуса: стальную стенку сложнее повредить, случайно задев ее ногой.
Посадочные места для накопителей с внешним доступом в нашем варианте корпуса отсутствуют, но существует модификация с посадочным местом для оптического привода.
Система охлаждения
В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.
В комплект входит один вентилятор типоразмера 120 мм (1300 об/мин), который установлен сзади. Он имеет стандартный трехконтактный разъем с возможностью подключения к системной плате с управлением питающим напряжением
В корпусе можно установить два радиатора, один из которых может быть типоразмера до 280 мм (спереди).
Фильтр под блоком питания выполнен из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно. Крепление фильтра не очень надежное, он легко выпадает при передвижении корпуса по полу, особенно с ковровым покрытием.
Приточные отверстия, расположенные на торцах передней панели, прикрыты несъемной крупноячеистой сеткой полностью идентичной конструкции. Для их очистки нужно снимать переднюю панель целиком и промывать ее, или же можно воспользоваться пылесосом. Снять только фильтрующие элементы в данном случае нельзя. Никаких электрических соединений, линий питания и связи на передней панели нет, что удобно.
Отверстия, расположенные на нижнем торце передней панели, какой-либо защиты от пыли не имеют.
Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.
В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но их эффективность оставляет желать лучшего.
Конструкция

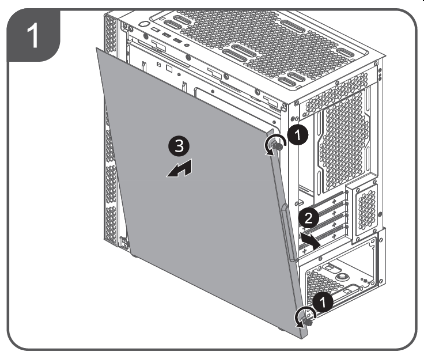

Крепление боковых стенок самое обычное. С правой стороны — при помощи двух винтов с накатной головкой, которые вкручиваются со стороны задней стенки. На винтах имеется противосъемная нарезка, то есть винты «невыпадающие».

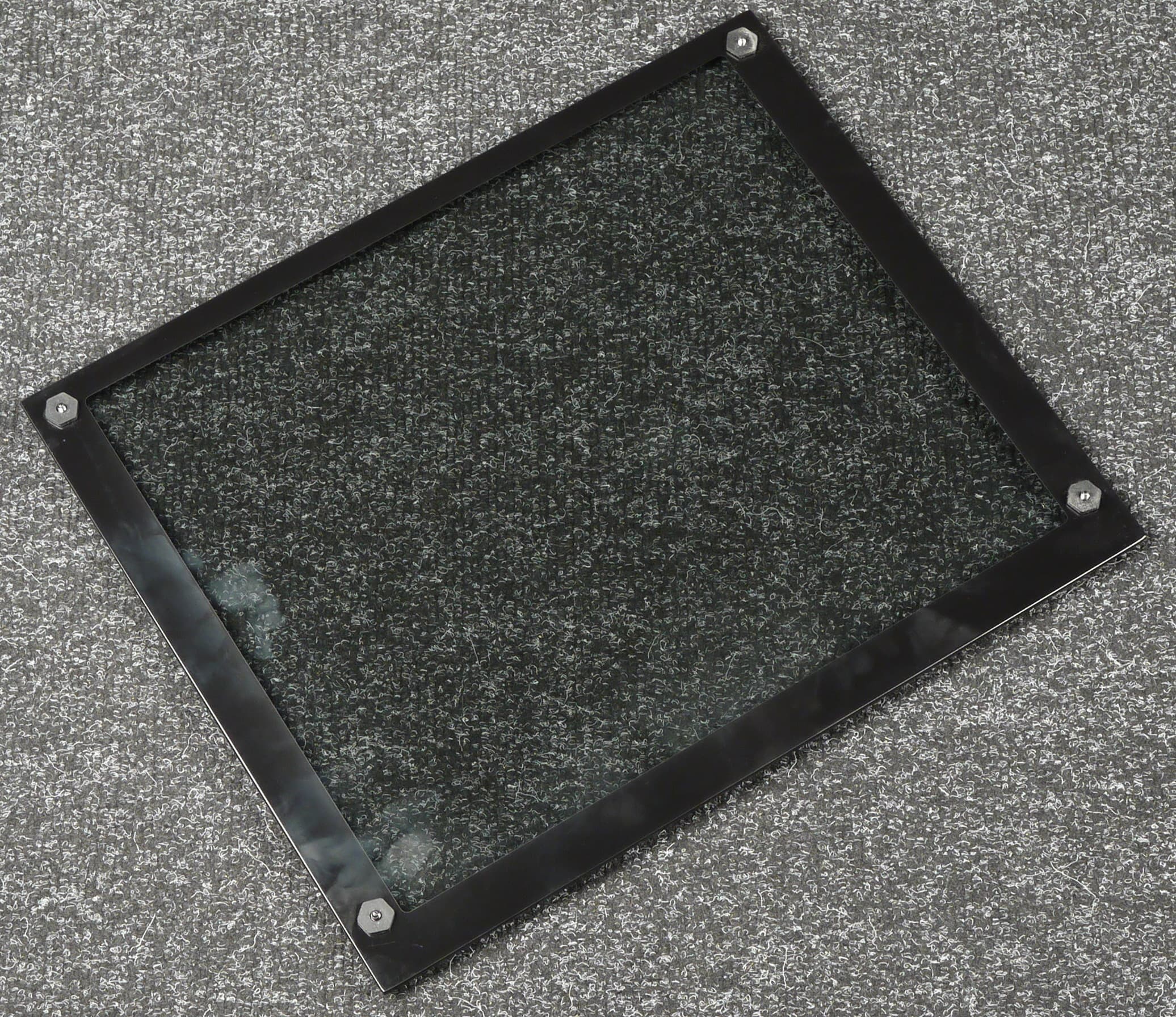

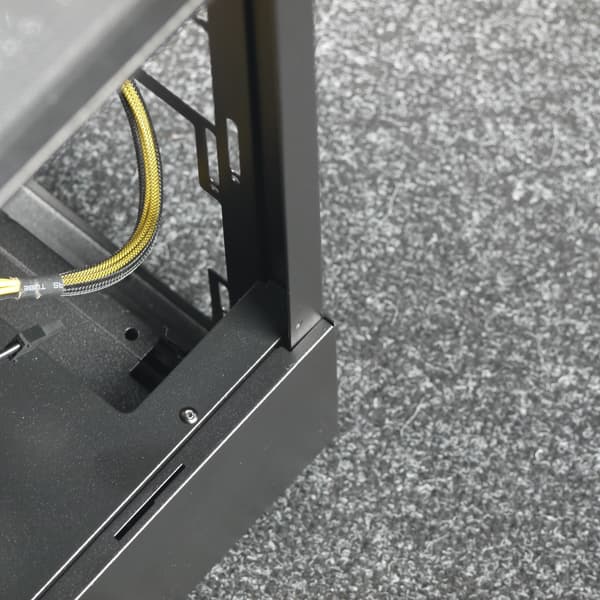

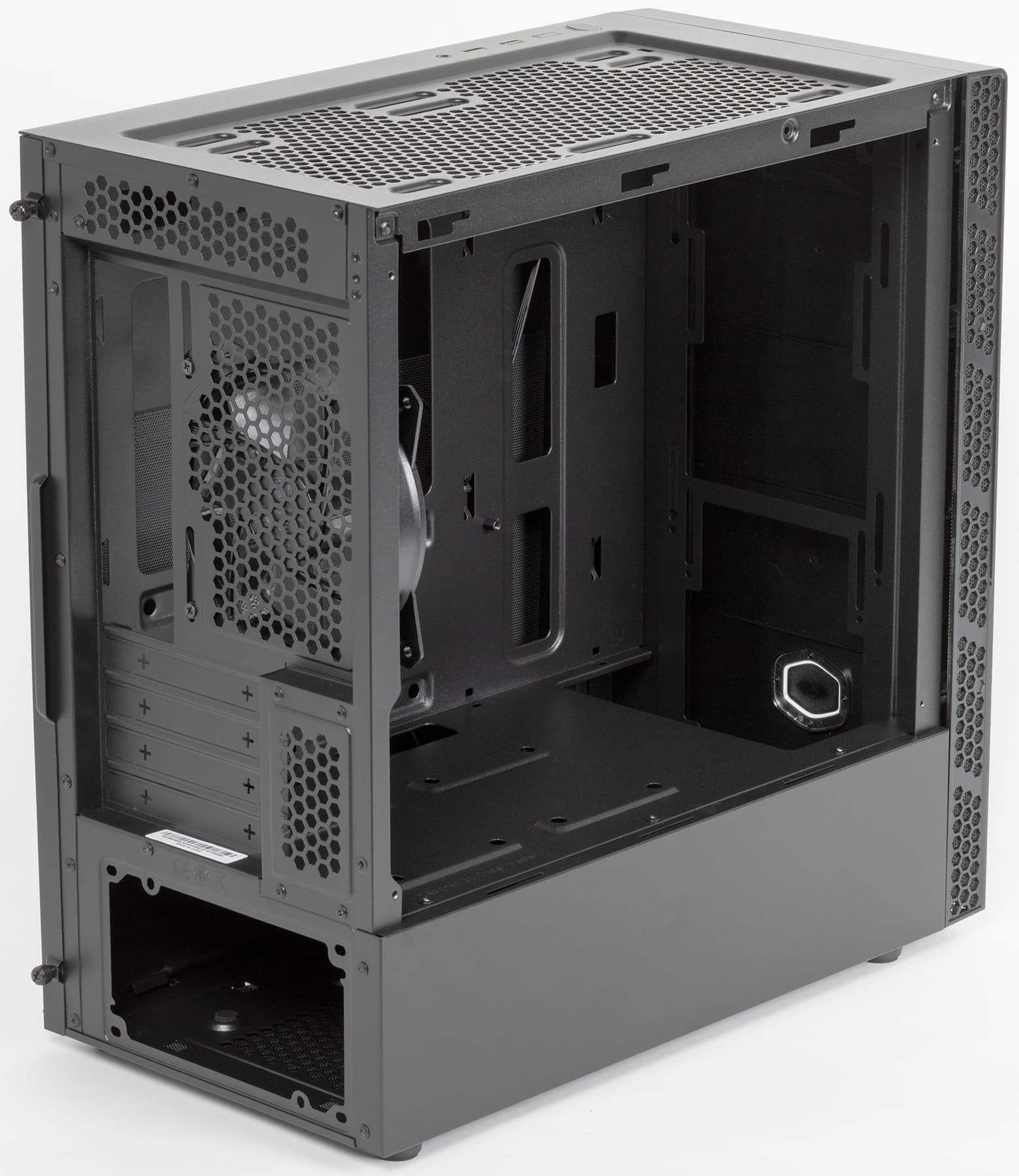

Левая стенка корпуса имеет оригинальную конструкцию: она состоит из двух частей. Нижняя часть — стационарная стальная, а в верхней части установлена съемная панель, выполненная в случае нашей модификации из закаленного стекла. Фиксируется панель при помощи четырех винтов с накатной головкой, винты выполнены невыпадающими. Система крепления — накладного типа: винты вставлены через отверстия в панели.

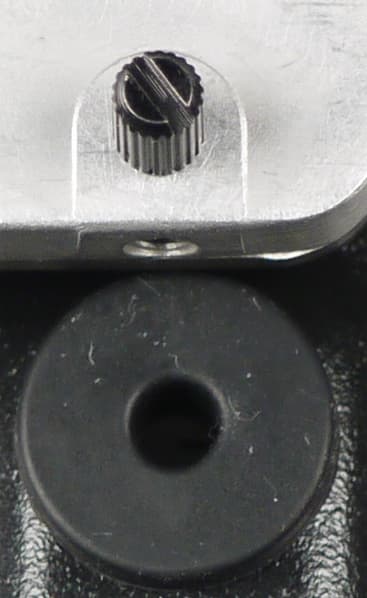

Внутри отверстий установлены втулки с бортами из резиноподобного материала. За счет подобной конструкции винт не касается стенки, а стенка не касается шасси корпуса.
Шасси корпуса используется бюджетное, что особенно заметно при знакомстве с корпусом изнутри. Однако заметны и усилия, направленные как на увеличение жесткости конструкции путем использования деталей специальной формы, так и на увеличение удобства при сборке.
В целом, жесткость корпуса на скручивание можно считать если и не высокой, то вполне приличной, особенно в собранном состоянии. Этому сильно способствует частично несъемная левая стенка и стеклянная панель, а также относительно небольшая высота корпуса. Масса пустого корпуса составляет 4,84 кг.

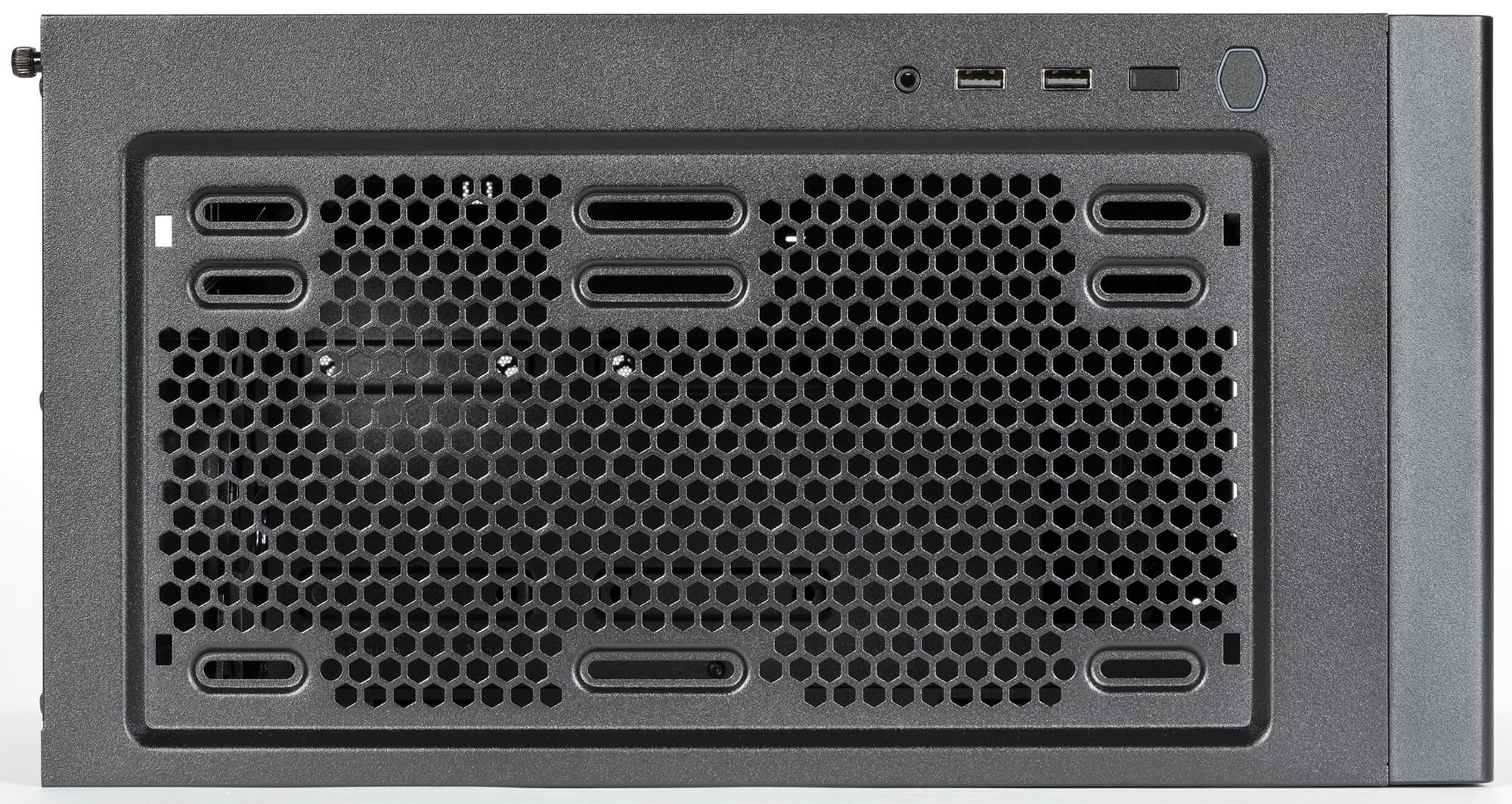

Верхняя панель выполнена из стали, имеется вентиляционная решетка, которую закрывает сверху фильтр.

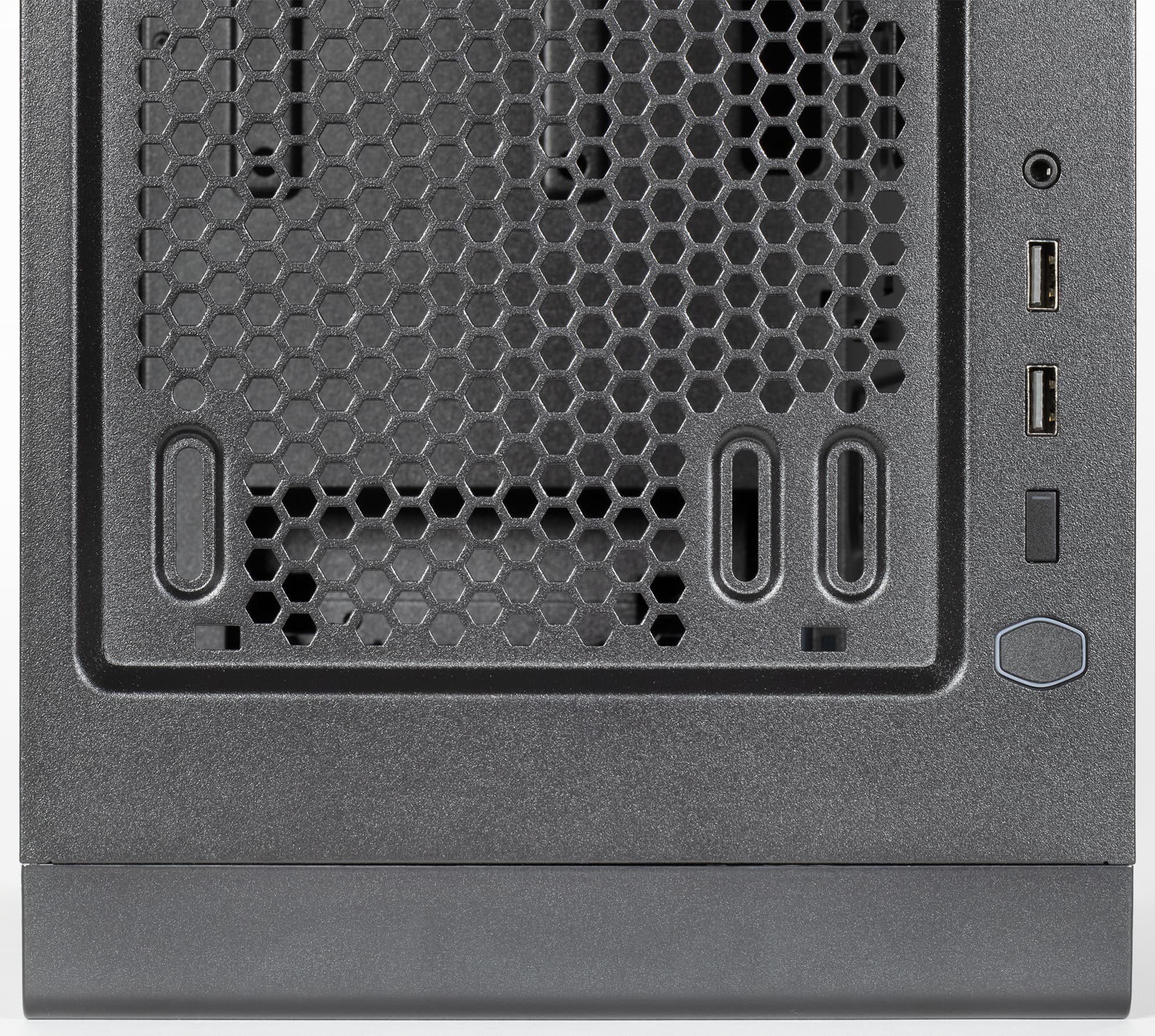

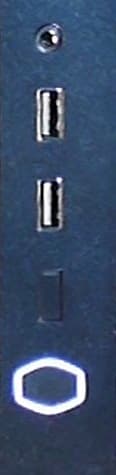

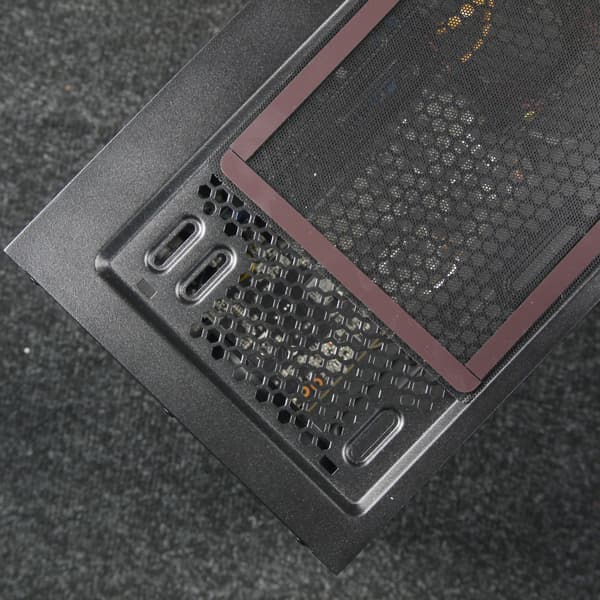

Органы управления и коммутации расположены на верхней панели вдоль правой стенки корпуса. В их состав входят: два разнесенных друг от друга примерно на 10 мм порта USB 3.0 и комбинированный аудиоразъем для подключения гарнитуры. Разъемов USB нам хотелось бы видеть больше, точно не помешал бы разъем типа C.
Кнопки включения и перезагрузки имеют разные размеры и форму и размещены на достаточном расстоянии друг от друга, что удобно. У кнопки включения имеется опоясывающий индикатор белого цвета.

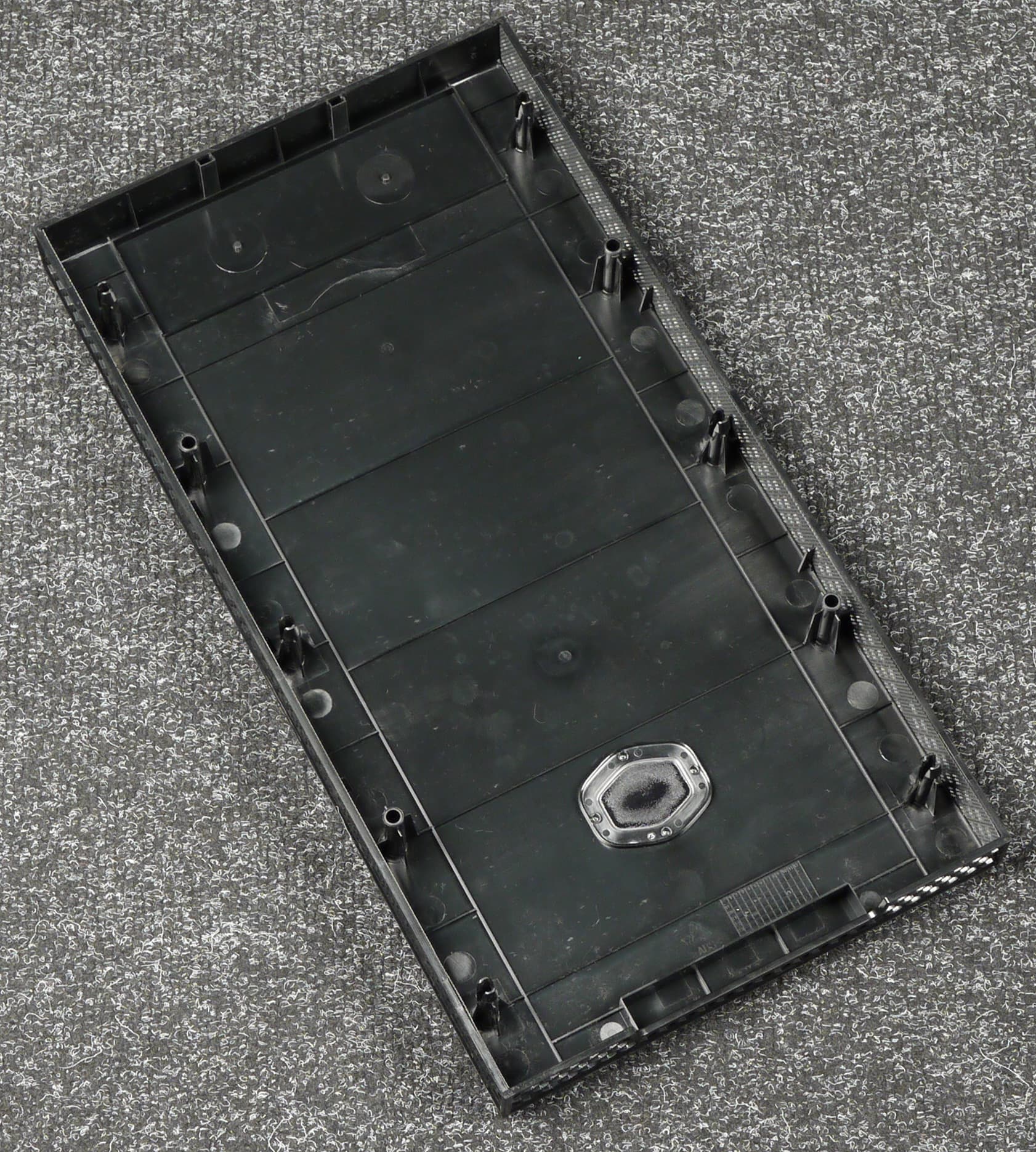

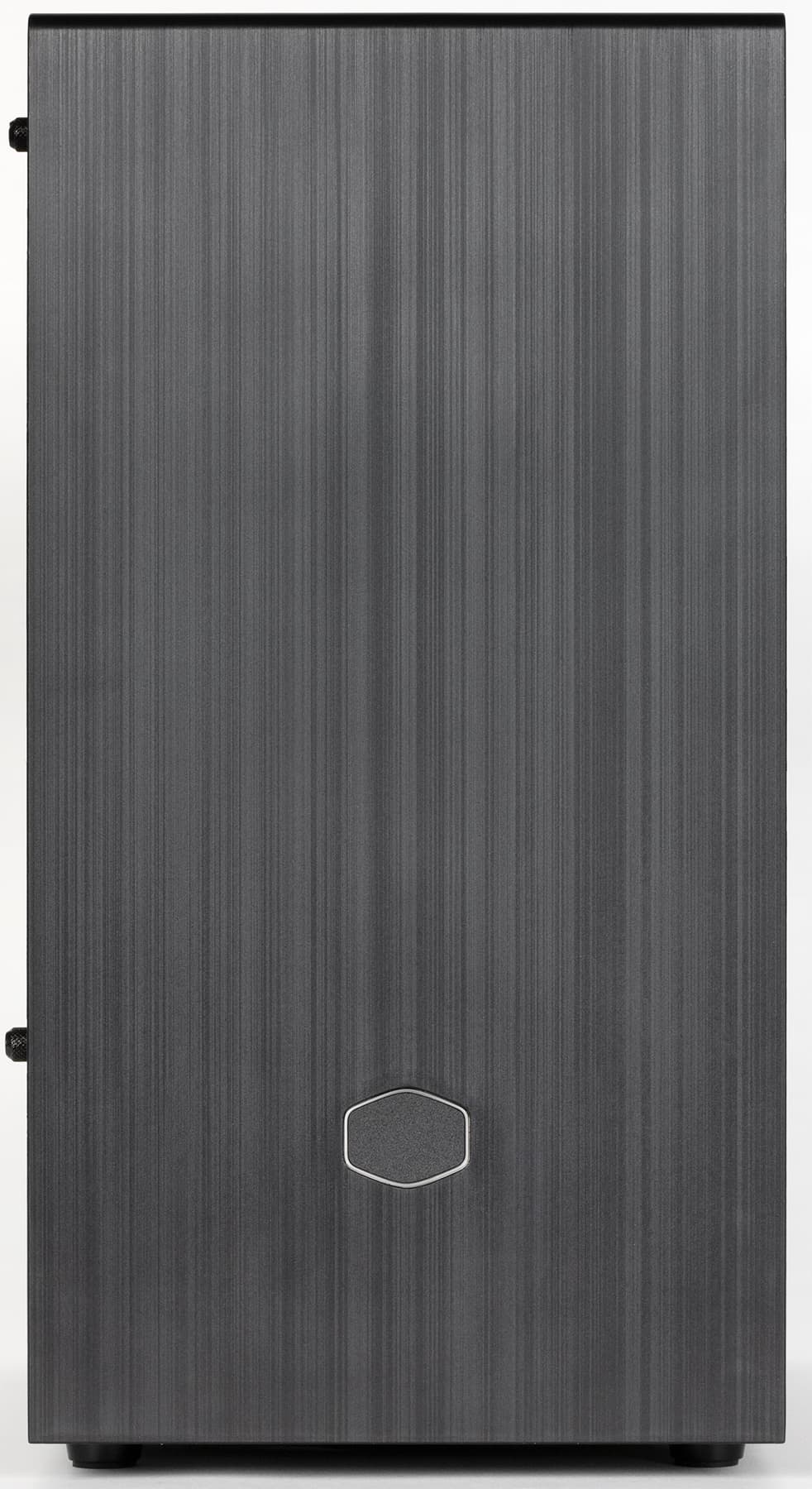

Несущая часть передней панели выполнена из пластика, который окрашен в массе, что подразумевает долговременную эксплуатацию без заметной деградации внешнего вида данной детали, этому же способствует и фактура отделки передней панели.

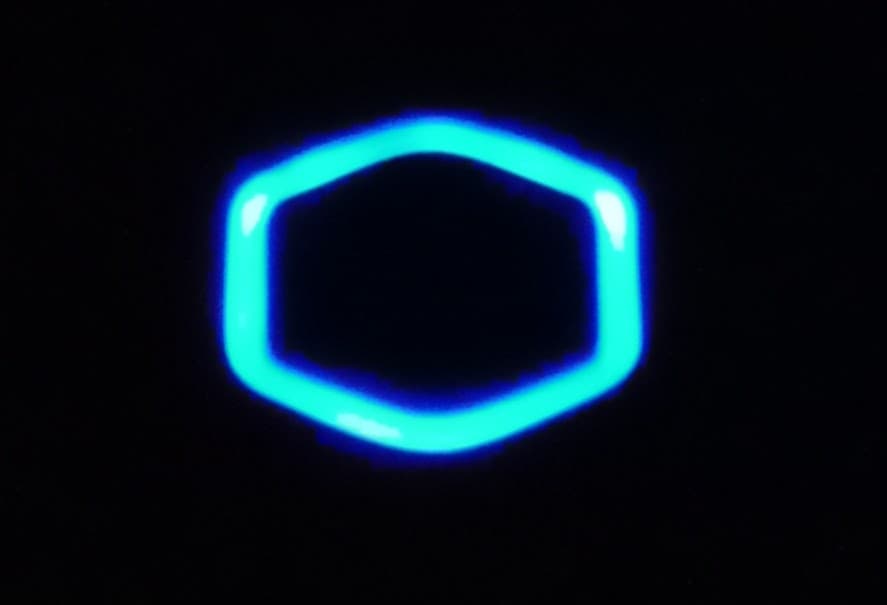

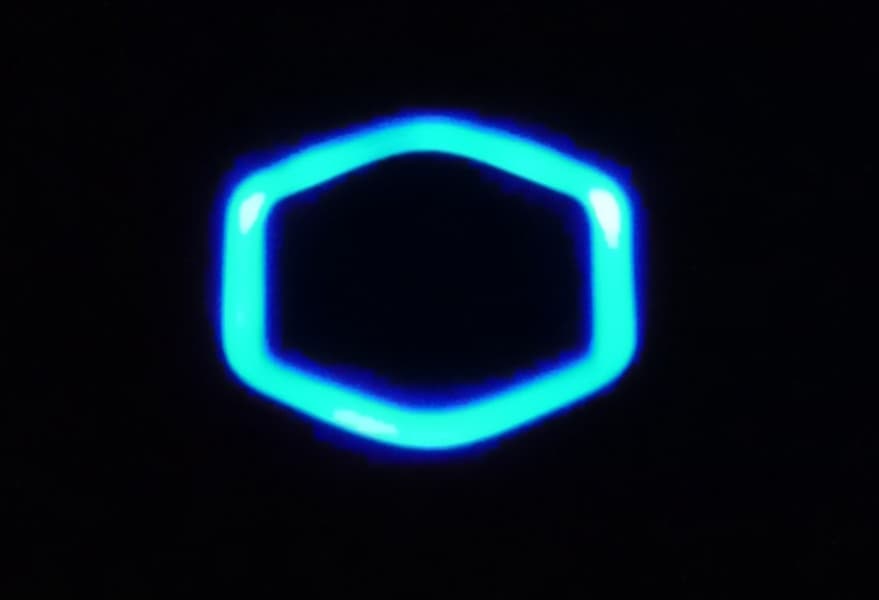

В переднюю панель встроен световод в форме фирменного шестигранника, который, по задумке создателей, должен демонстрировать внутреннюю подсветку при ее наличии. Свет он действительно пропускает.
Ножки у корпуса целиком пластиковые, они оснащены противоскользящими накладками из резиноподобного материала.
Накопители

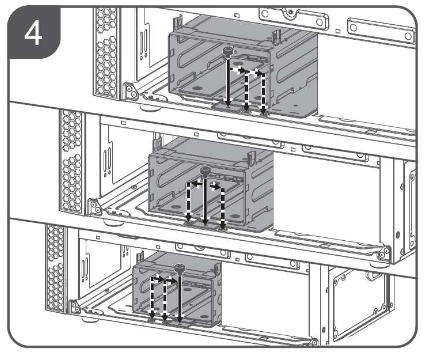

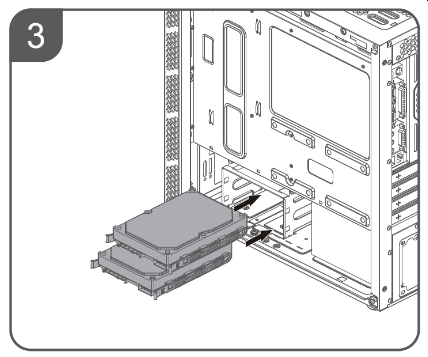

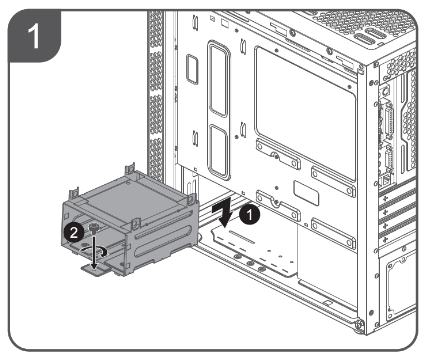

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Фиксируется корзина при помощи одного винта и зацепов с противоположной стороны. Корзина съемная.

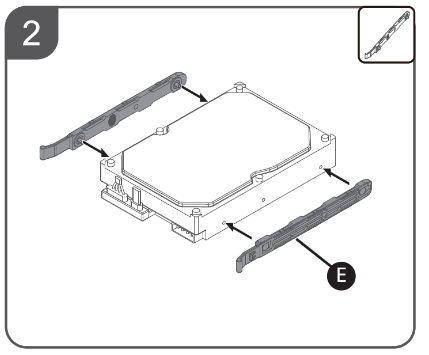

Крепление накопителей в корзине осуществляется при помощи салазок. В случае салазок никаких амортизирующих элементов не предусмотрено, если не считать небольшие прокладки из силикона в местах прижатия диска к планке салазок около штыря.
Сверху на корзине имеется четыре проушины, но закрепить там накопитель при помощи стандартных средств не представляется возможным, хотя если сильно захотеть, это вполне возможно.

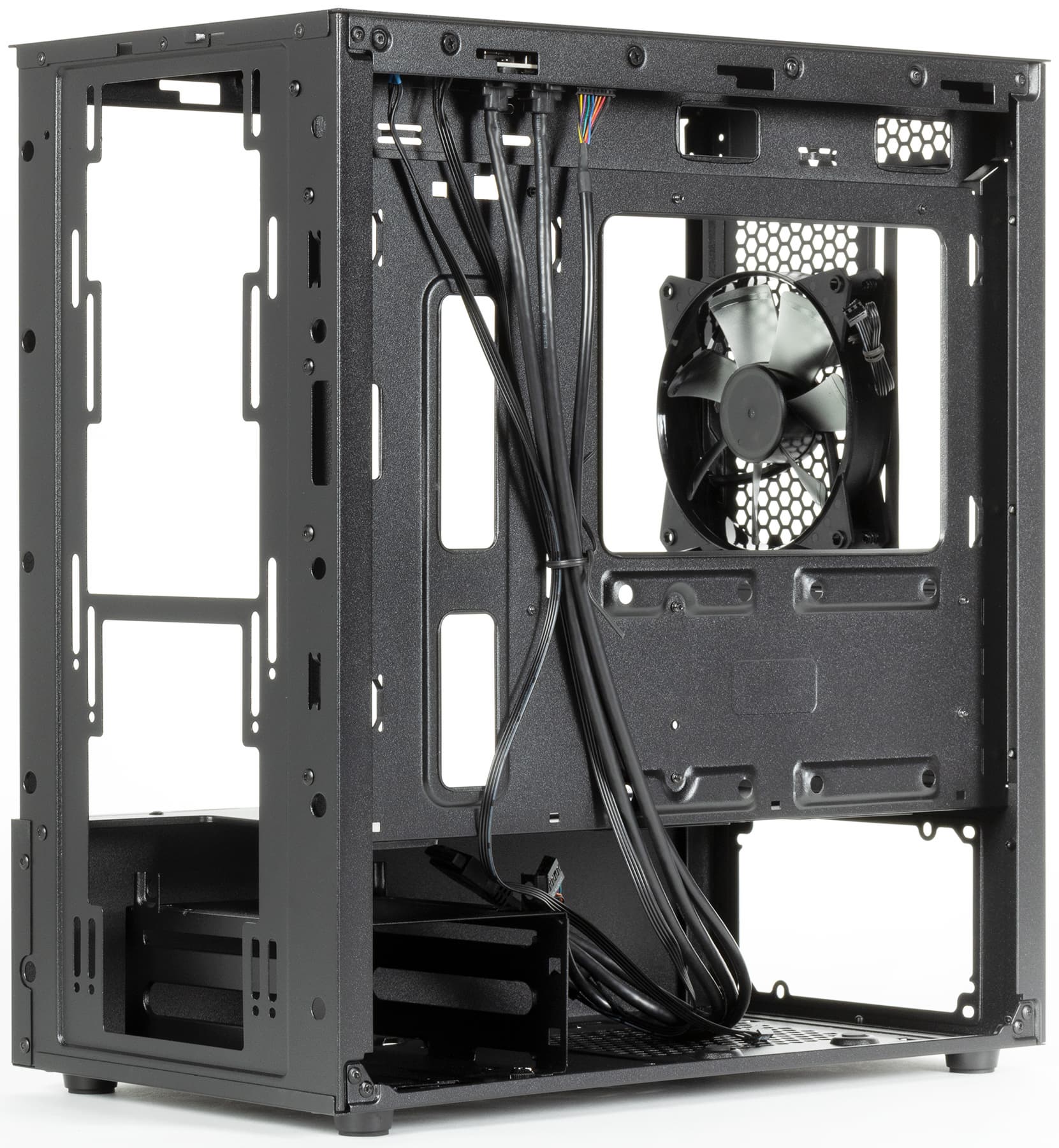

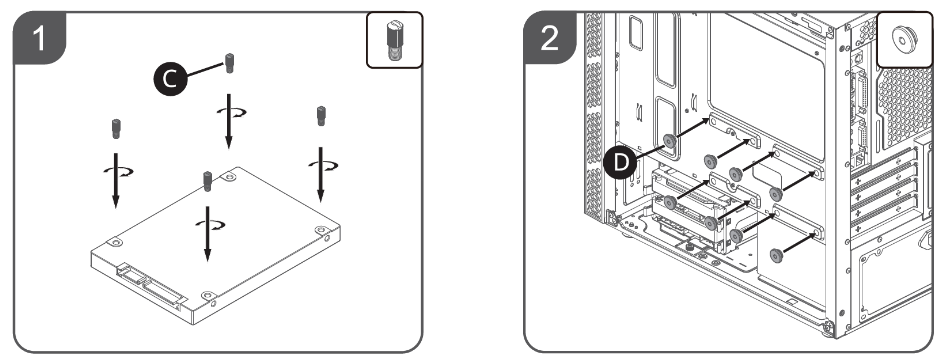

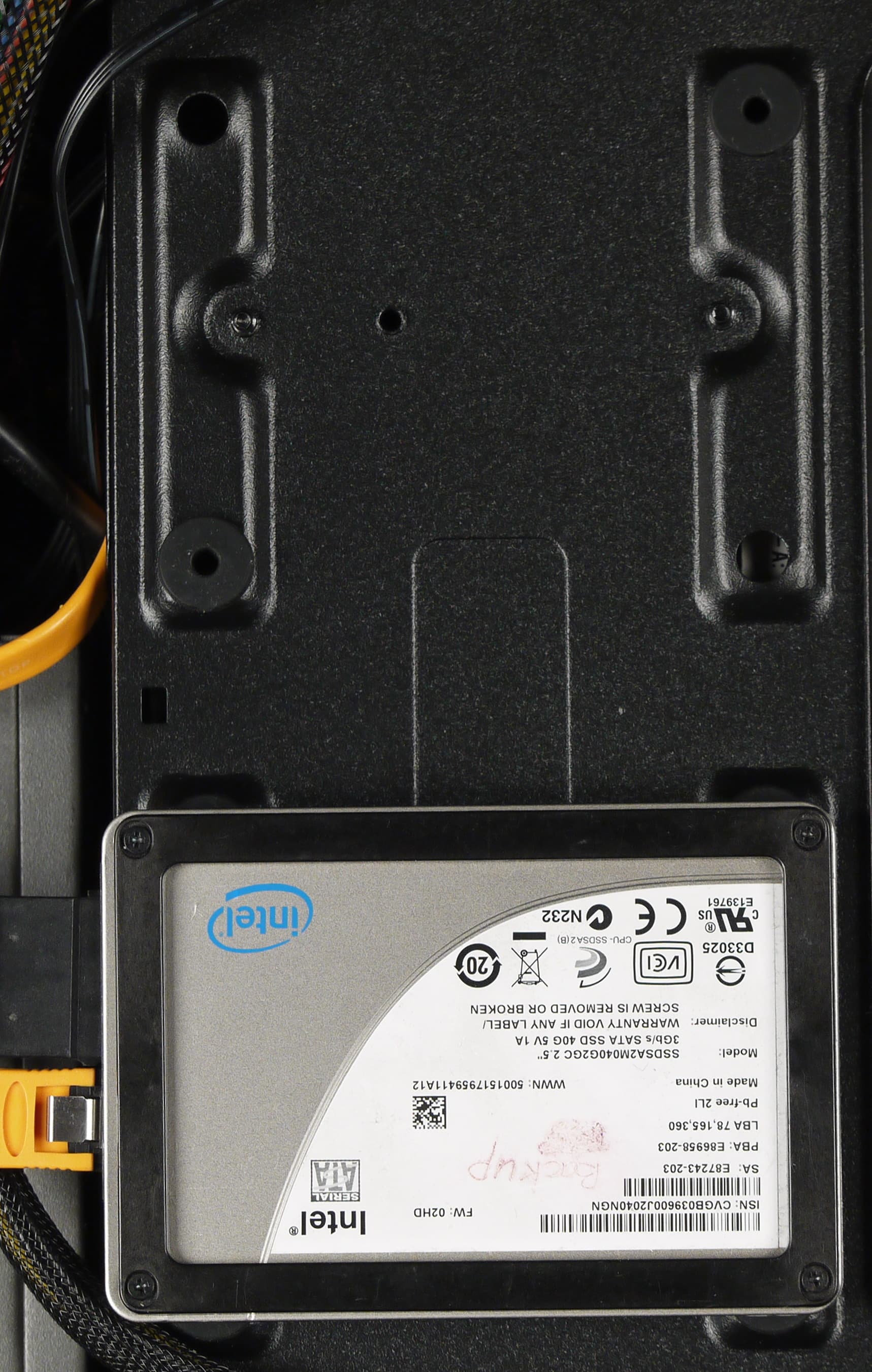

Для установки накопителей формата 2,5 дюйма предусмотрены два одинаковых посадочных места на оборотной стороне основания системной платы.
Конструкция крепления достаточно оригинальная: в накопитель вкручиваются винты с цилиндрической головкой, которые вставляются в резиновые втулки, вдетые в монтажные отверстия, то есть фиксация осуществляется только за счет силы трения.
Сразу стоит пояснить, что втулки в монтажные отверстия корпуса вдевать придется сборщику, так как по умолчанию они лежат в пакете вместе с винтами. Что помешало сделать это на производстве — не совсем понятно, тем более что у части корпусов Cooler Master втулки уже установлены по умолчанию.
Для SSD подобный вариант установки вполне приемлем, а вот что касается установки традиционных жестких дисков, то возможны некоторые неудобства, особенно если диски будут относительно массивные.

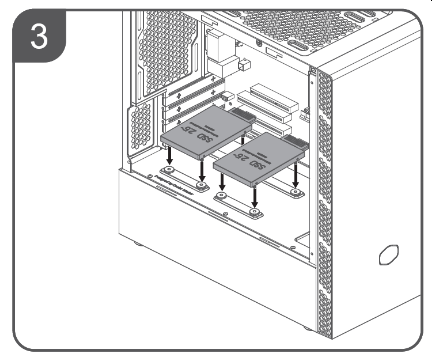

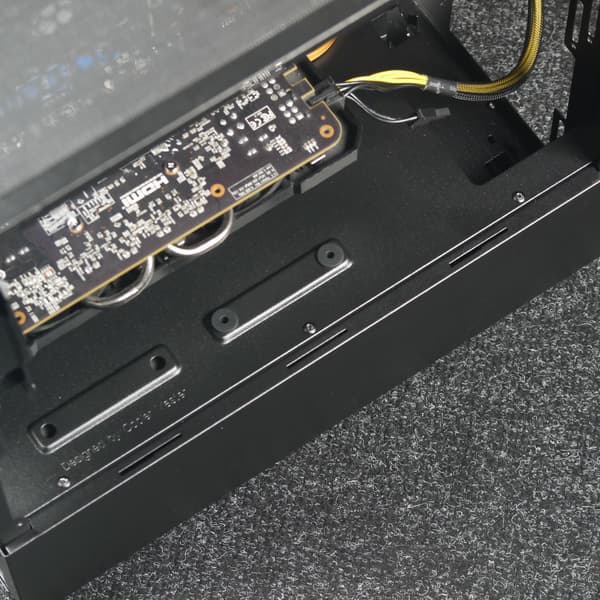

Аналогичные посадочные места имеются на кожухе блока питания.
Стоит учитывать, что в комплекте есть только восемь втулок и соответствующих винтов, то есть набор рассчитан на установку только двух дисков из четырех возможных. В случае SSD формата 2,5 дюйма можно использовать двухточечное крепление, если системный блок не планируется никуда перемещать. В общем, экономия на спичках.
Всего в корпус можно установить шесть накопителей: 2×3,5″ и 4×2,5″. Этого вполне достаточно для типичного домашнего или офисно-рабочего компьютера, хотя для серьезной рабочей станции этого уже может оказаться мало.
Дисковую корзину вполне можно обдувать передним вентилятором, если его установить, однако тогда корпус будет активнее тянуть пыль с пола, так как «стандартное» отверстие в передней панели снизу никто не отменял.

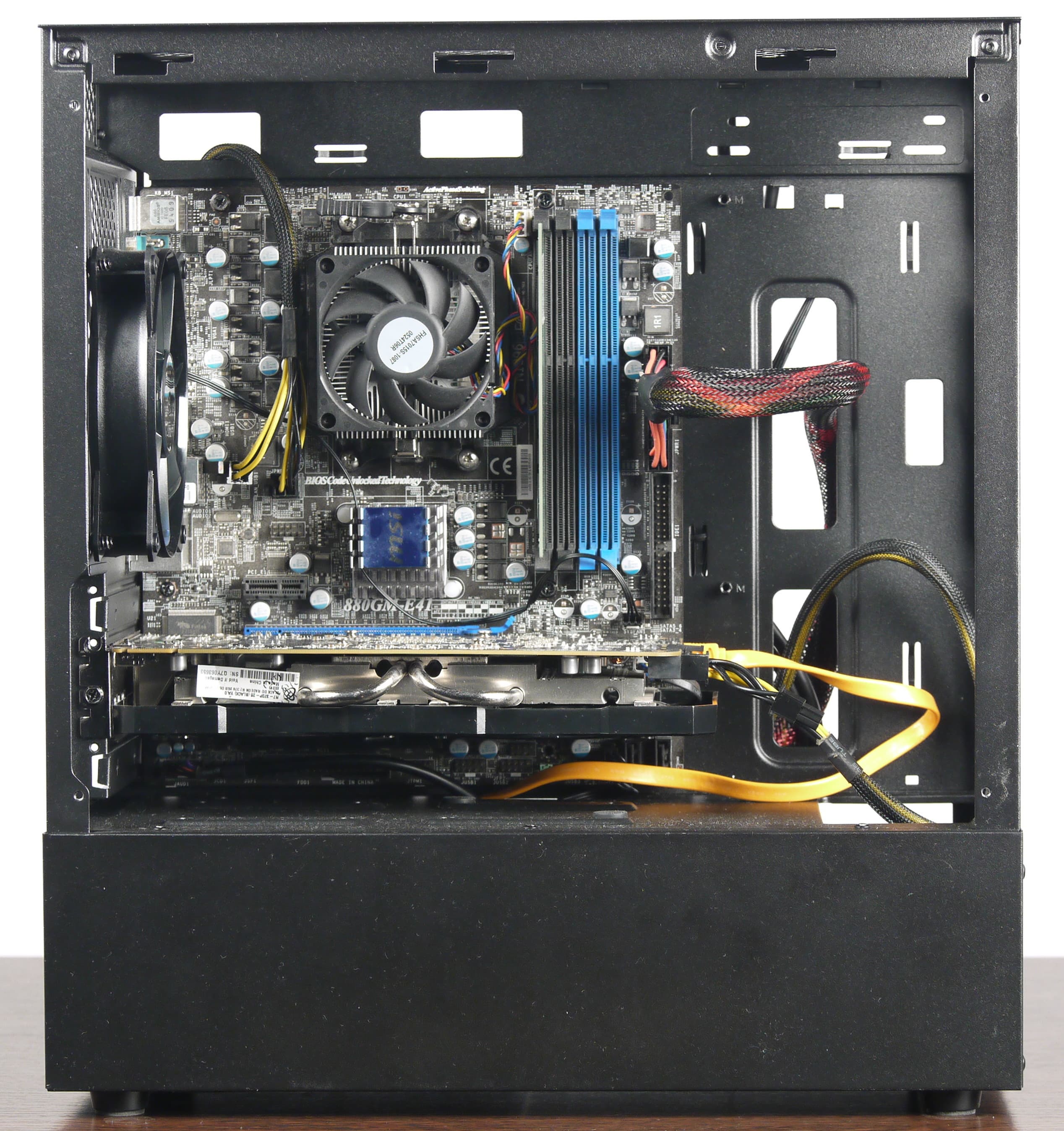

Сборка системного блока
Обе боковые стенки крепятся винтами с накатной головкой, но разной конструкции.
Прозрачная стенка фиксируется при помощи четырех винтов, которые вкручиваются с лицевой стороны панели. Устанавливать ее на стоящий корпус относительно удобно, так как само по себе стекло имеет небольшие размеры, а винты выполнены невыпадающими, к тому же снизу стекло встает на уступ.
Поэтому иметь три руки, что часто бывает необходимо в случае установки стеклянных стенок в вертикальном положении, не обязательно.

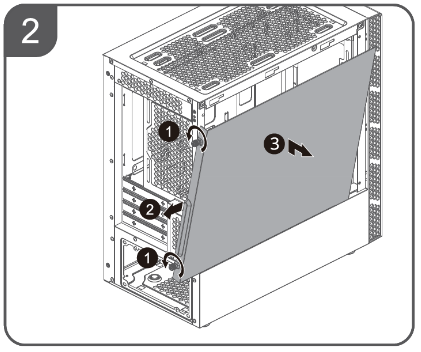

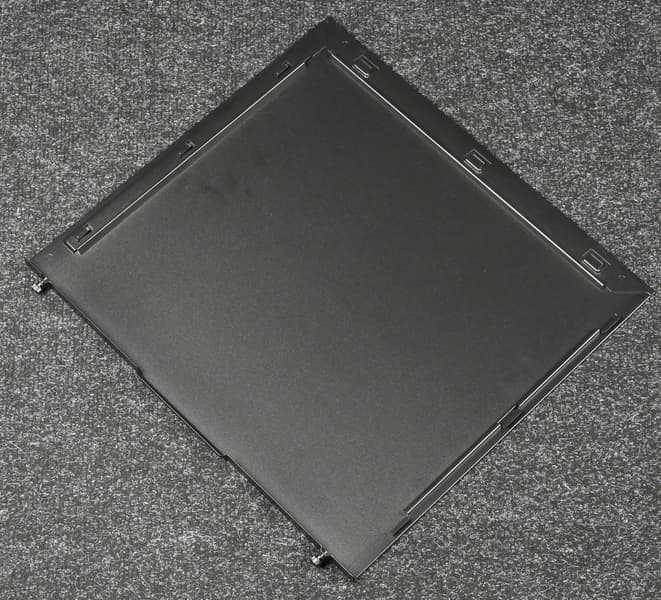

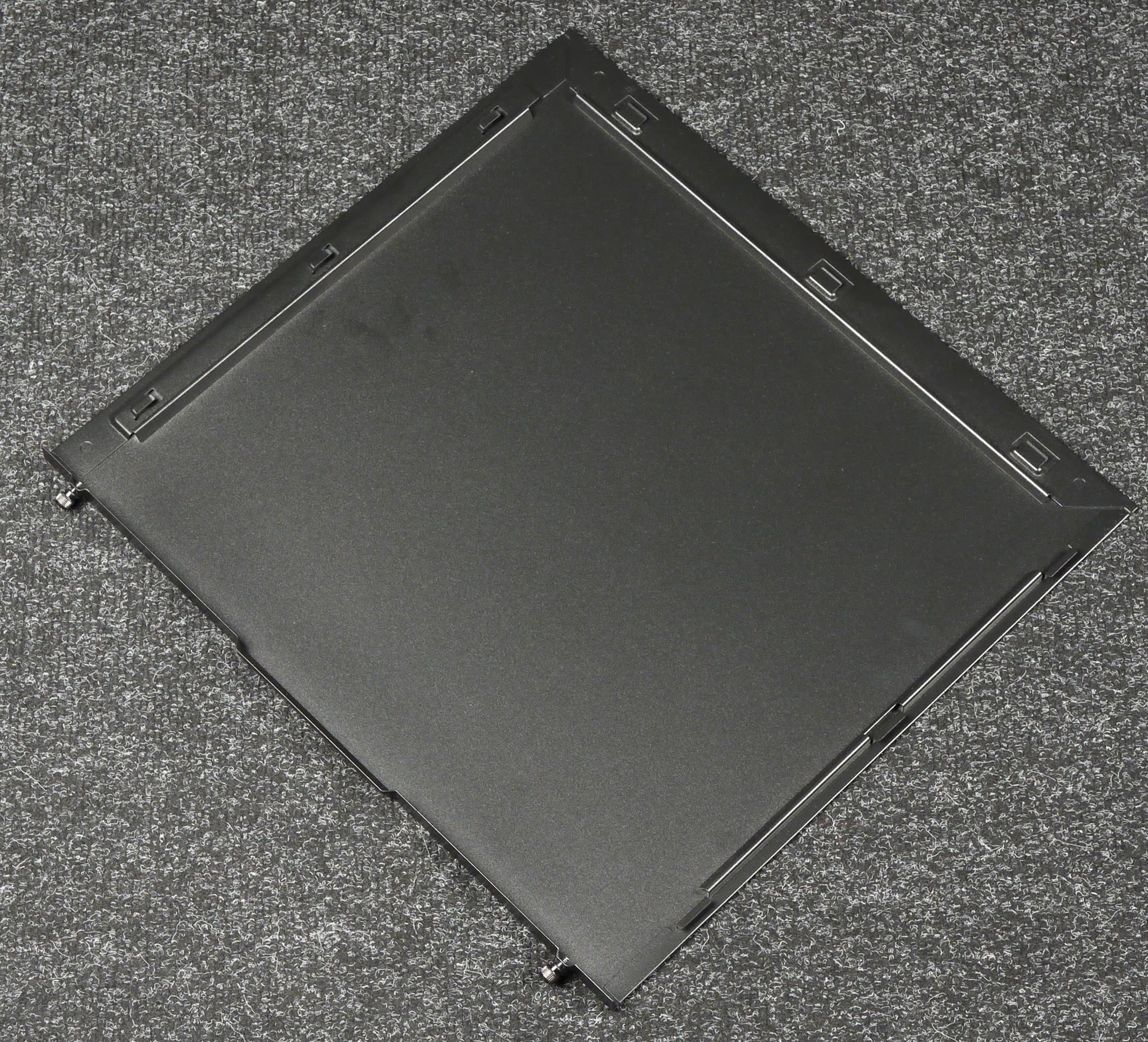

Вторая боковая стенка фиксируется более традиционным способом — с помощью двух винтов с накатной головкой.
Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.

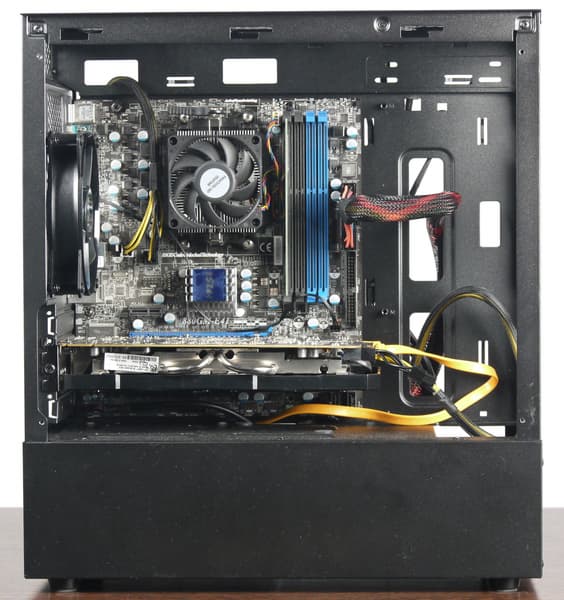

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.
Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются выштамповки сферической формы, на которых установлены амортизирующие накладки.
Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 325 мм при снятой корзине для накопителей. Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов. Расстояние между задней стенкой и корзиной, установленной в положении по умолчанию, составляет около 215 мм.
В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 166 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 180 мм.

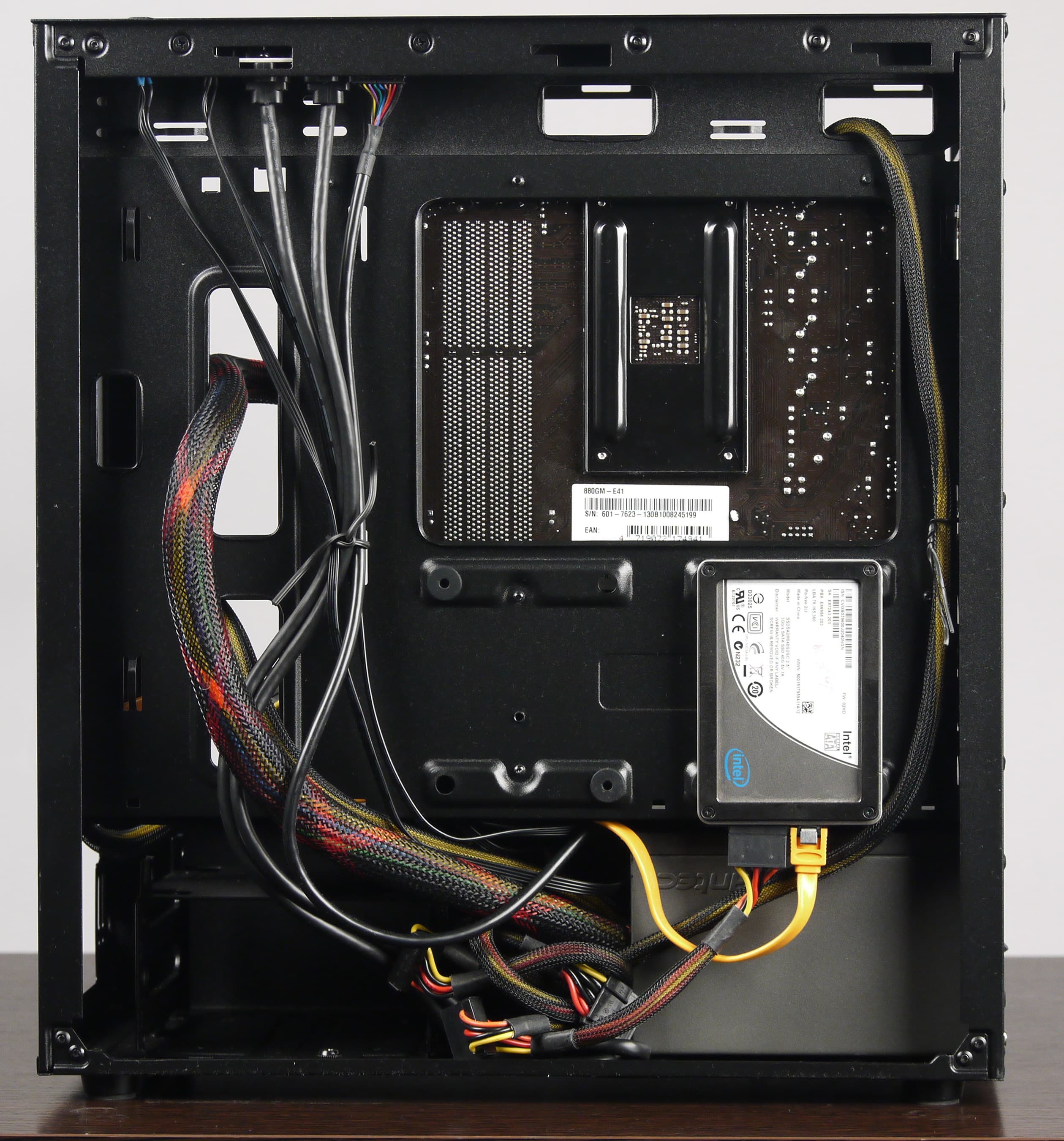

Глубина отсека для прокладки проводов составляет около 21 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. Лепестковые мембраны в монтажных отверстиях отсутствуют.
Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 344 мм, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. В данном случае 344 мм — это предельное значение, которое соответствует расстоянию между задней монтажной панелью для плат расширения и передней стенкой шасси. Понятно, что в реальности видеокарта таких размеров если и влезет в корпус, то с большим трудом. В случае же, если спереди изнутри установить систему СЖО типа AIO, место для видеокарты уменьшится пропорционально. Если исходить из удобства манипулирования внутри корпуса, то есть стараться не перекрывать монтажные отверстия, то максимальный размер видеокарты составит около 255 мм, чего, впрочем, в большинстве случаев вполне достаточно для среднебюджетных карт.

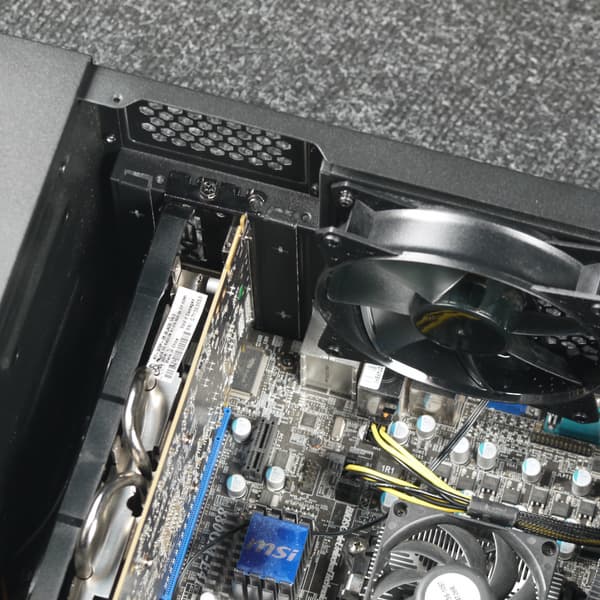

Система фиксации карточек самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения одноразовые, их требуется выломать перед установкой.
Кнопки и разъемы передней (в данном случае — верхней) панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.
Акустическая эргономика
Уровень шума системы охлаждения корпуса изменяется от 20,4 до 30,5 дБА при расположении микрофона в ближнем поле. При питании вентилятора напряжением 5 В шум находится на очень низком уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от минимально заметного (22,3 дБА) до пониженного (28,8 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.
При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентилятора от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.
Достигается низкий уровень шума благодаря использованию одного низкоскоростного вентилятора, установленного сзади. Для большинства недорогих конфигураций этого будет вполне достаточно, особенно с учетом наличия верхнего выхлопа. При сборке системы с высоким тепловыделением корпус можно оснастить вентилятором сверху, который обеспечит улучшенный теплоотвод, а также заменить задний вентилятор на более производительный, и лучше на модель с ШИМ-управлением.
Итоги
Особых сюрпризов Cooler Master MasterBox MB400L не преподнес, эта модель имеет современную конструкцию, но выполнена она из тонкой стали и не слишком богато оснащена. Это бюджетный-вариант, который наверняка найдет своего покупателя, привлеченного низкой ценой. Благодаря дизайну данная модель может использоваться не только в домашних условиях, но и в рабочей среде. Корпус позволяет собрать довольно компактный системный блок с использованием стандартных комплектующих и выглядит при этом вполне достойно, хотя свои недостатки у него тоже есть. Но все-таки он оставил о себе в большей мере положительное впечатление благодаря балансу качества исполнения и розничной стоимости.
Стоит отметить удачное конструкторское решение левой боковой стенки, которое повысило жесткость корпуса и сделало его дизайн более лаконичным, а также увеличило удобство при сборке. Корпус не очень хорошо защищен от проникновения пыли, так как все фильтры выполнены из проштампованного пластикового листа и имеют достаточно крупные отверстия, а для очистки фильтров потребуются определенные усилия, особенно с нижним и передним фильтрами.
Собирать системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, в корпусе не очень удобно из-за его небольших габаритов, хотя техническая возможность для этого имеется. Лучше ограничиться башенным кулером с вентилятором 120 мм, хотя и многие модели с вентилятором 140 мм сюда уместятся. Так что собрать игровую систему средней ценовой категории в корпусе будет несложно.
