Продукция компании Jou Jye Computer на данный момент практически не представлена на российском рынке, однако, несколько лет назад она вполне была доступна, так как часть блоков питания под брендом Powermaster производилась как раз на мощностях Jou Jye Computer.
Компания Jou Jye Computer была основана в 1997 году, ее основной задачей на тот момент являлось производство компьютерных блоков питания. На сегодняшний день компания позиционирует себя как производитель блоков питания и различных устройств, имеющих внешние корпуса. Сейчас спектр продукции компании помимо блоков питания включает в себя: корпуса для компьютеров, в том числе формата mini-ITX, корпуса для серверов, внешние и внутренние контейнеры для жестких дисков, кулеры для процессоров а также различные аксессуары, адаптеры.
Несмотря на расширение ассортимента продукции, блоки питания по-прежнему остаются важным, если не основным направлением для компании. На данный момент на сайте компании представлены блоки питания различных форматов, при этом блоки питания формата ATX представлены шестью сериями, разделенными на пять групп: Entry Level, Basic, Regular, High Efficiency, Modular PSU (Absolute Power и Rocksolid Power).

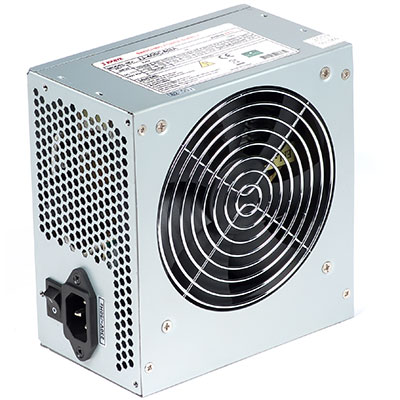

Мы рассмотрим блок питания модели JJ-400CABA, который на момент написания обзора отсутствовал на сайте компании.
Блок питания был предоставлен в целлофановом пакете, однако, при розничной продаже упаковка может отличаться.

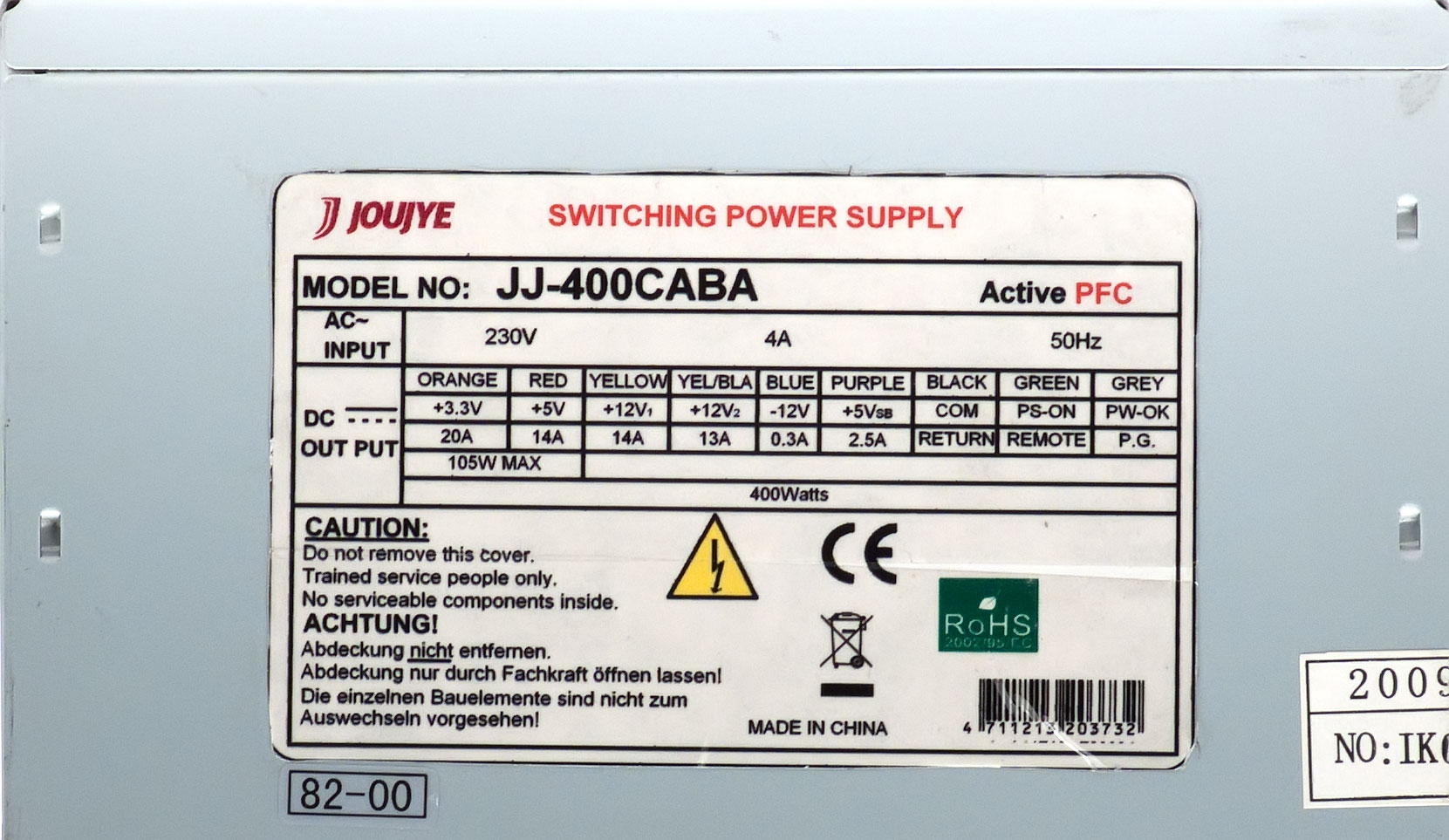

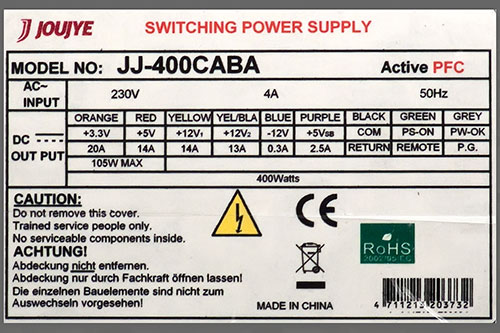

Характеристики
В характеристиках данной модели не указана максимальная мощность по шине +12VDC в ваттах. При расчете данного параметра путем суммирования максимальных токов по каналам +12VDC1, +12VDC2 и их умножения на номинальное напряжение было получено значение 324 ватта, в этом случае соотношение мощности по шине +12VDC и полной мощности составляет 0,81, что для блоков питания подобной мощности является хоть и не рекордным, но вполне нормальным показателем.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | — | — | — | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | — | — | — | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | — | — | — | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | — | — | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | — | — | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | — | — | 120 | 300 | 395 | 0,76 |
JouJye JJ-400CABA | 20 | 14 | 14 | 13 | — | — | 105 | 324(?) | 400 | 0,81 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | — | — | 120 | 360 | 445 | 0,81 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |

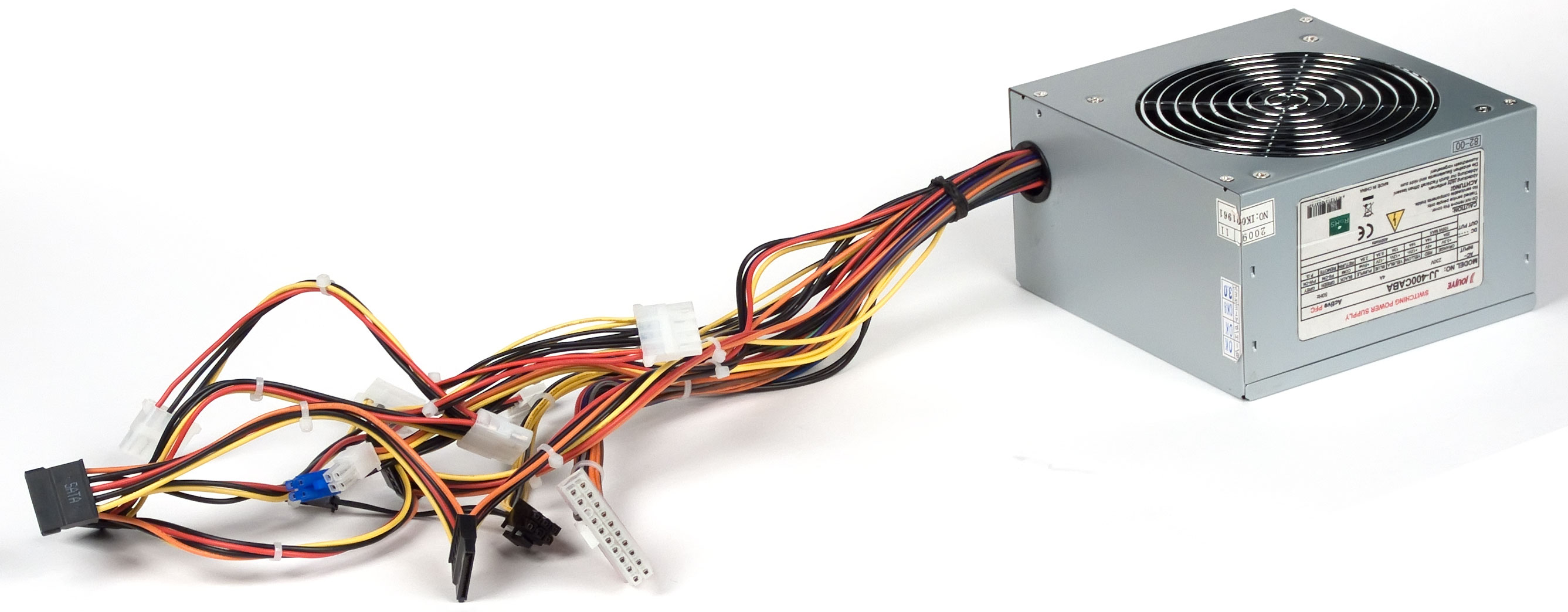

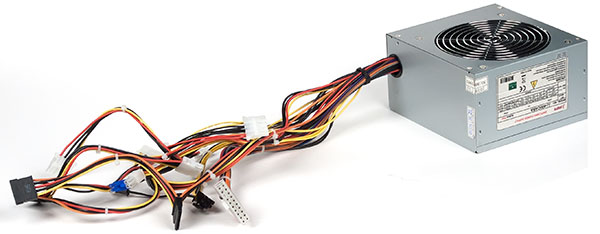

Длина проводов и количество разъемов
- до основного разъема АТХ — 35 см
- до процессорного разъема 4 pin ATX12V — 36 см
- до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 35 см
- до первого разъема SATA Power Connector — 40 см, плюс еще 16 см до второго такого же разъема
- до разъема Peripheral Connector (молекс) — 35 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector
- до разъема Peripheral Connector (молекс) — 45 см, плюс еще 15 см до второго такого же разъема и еще 15 см до разъема FDD Power
Наименование разъема | Количество коннекторов | Примечание | |
всего | съемных | ||
24 pin Main Power Connector | 1 | — | разборный |
4 pin 12V Power Connector | 1 | — | синего цвета |
8 pin SSI Processor Connector | — | — | |
6 pin PCI-E 1.0 VGA Power Connector | 1 | — | |
8 pin PCI-E 2.0 VGA Power Connector | — | — | |
4 pin Peripheral Connector | 5 | — | |
15 pin Serial ATA Connector | 2 | — | |
4 pin Floppy Drive Connector | 1 | — |
Длина проводов является недостаточной для комфортного использования в корпусах типоразмера full tower и более габаритных, а также в корпусах с нижнерасположенным блоком питания.
Количество разъемов также не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power, рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с менее чем двумя разъемами на каждом. Вместе с тем, количество разъемов Peripheral Connector (molex) является избыточным для современного системного блока, достаточно 1-2 разъемов. Разъем для питания видеокарты лучше использовать восьмиконтактный — это более универсально.

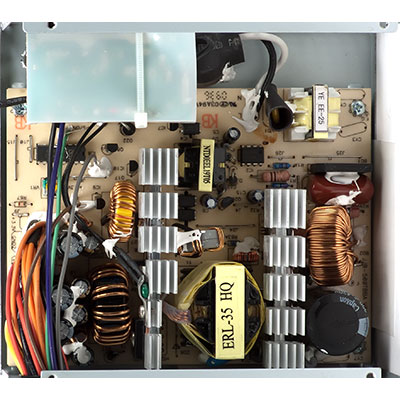

Конструкция
В блоке питания применен активный корректор коэффициента мощности, но стоит уточнить, что производителем заявлен стандартный диапазон питающих напряжений, а не расширенный.
В накопителе входного выпрямителя установлен конденсатор емкостью 220 мкФ (420 В), тогда как обычно для блоков питания данной мощность применяется конденсатор емкостью 270 мкФ или более. Конденсатор рассчитан на максимальную температуру 105 градусов, что нетипично для бюджетного решения.
Таким образом, все конденсаторы, установленные в блоке питания, в том числе и в выходном каскаде, произведены преимущественно компанией Capxon и рассчитаны на максимальную температуру 105 градусов.
Система охлаждения блока питания выполнена на хорошем уровне, что достигнуто за счет применения компактных высокоэффективных радиаторов с оптимизированной для работы с низкоскоростными вентиляторами формой, а также вентилятором с встроенным нагнетателем и низким шумом электромеханического узла. Также стоит позитивно отметить систему управления вентилятором, которая регулирует его скорость вращения в широких пределах, что подтверждает измеренный уровень шума в различных режимах работы.
Из явных недостатков конструкции можно отметить в первую очередь короткие провода, не слишком удачное расположение разъемов, а также накопительный конденсатор во входном выпрямителе сравнительно малой емкости. Вместе с тем, блок питания имеет удачную конструкцию системы охлаждения, также все установленные конденсаторы тайваньского производства и рассчитаны на максимальную температуру 105 градусов Цельсия, что можно считать достоинством.
Характеристики | |
Максимальная выходная мощность, Вт | 400 |
Рабочий диапазон входных напряжений | стандартный |
Наличие и тип ККМ (PFC) | есть, активный (APFC) |
Длина корпуса, мм | 140 мм |
Масса (без упаковки), кг | 1,3 |
Типоразмер вентилятора | 120 мм |
Модель вентилятора | Zonsu DF12025L12S |
Подключение вентилятора | двухпроводное |
Пластиковая накладка на вентиляторе (нагнетатель) | есть (встроена в корпус вентилятора) |
Решетка перед вентилятором | проволочная |
Количество радиаторов | 2 |
Толщина основания радиаторов | 4 мм |
Линейные размеры основания | 70×25 и 85×25 мм |
Производитель конденсаторов | Capxon, Jun Fu |
Наличие выключателя сетевого питания | есть |
Наличие защитной втулки в отверстии для проводов | есть |
Подсветка | нет |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.
Обозначение размера отклонений выходных напряжений от номинала | ||
Цвет | Диапазон отклонения | Качественная оценка |
1 процент | отлично | |
---|---|---|
2 процента | очень хорошо | |
3 процента | хорошо | |
4 процента | удовлетворительно | |
5 процентов | плохо | |
более пяти процентов | неудовлетворительно |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания, можно посмотреть в одной из предыдущих статей, например, здесь.
Отклонения значений выходных напряжений от номинала | |||
+3,3VDC | +5VDC | +12VDC | |
12V Power, W — Мощность по шине +12VDC, Вт |
3,3V | 5V | 12V | Общая | |
По всей полуплоскости | очень хорошо | удовлетворительно | неудовлетворительно | 1,14 (плохо) |
В рабочем диапазоне | отлично | отлично | хорошо | 3,86 (хорошо) |
Данный блок питания отключается при отсутствии нагрузки на шину +12VDC, при условии нагрузки на шину 3,3&5V в размере 40 Вт и выше. Это не противоречит нормативу, так как согласно PSDG минимальная нагрузка на каждый канал декларируется в размере одного ампера. При минимальной нагрузке на шину 12V мощностью 10 ватт блок питания стабильно отработал, пройдя тест до конца.
Так как в характеристиках блока питания суммарная мощность по шине +12VDC указана не была, то мы задались значением в 330 Вт на основании рассчитанной предполагаемой мощности, представляющей собой произведение суммы токов по линиям +12VDC1 и +12VDC и номинального напряжения.
При типичном распределении мощности по каналам отклонения не превышают трех процентов для канала +12VDC и одного процента для каналов +3,3VDC и +5VDC — это хороший показатель, причем не только для среднебюджетного решения.
При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, составила 372 ватта.
Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 372/400 = 0,93.
Это вполне нормальный показатель для блока питания подобной мощности.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, расчете коэффициента полезного действия и коэффициента мощности.
Средний КПД блока питания | ||
Диапазон мощности, Вт | Значение | Оценка |
Полный | 83,2 | очень хорошо |
50-250 | 84,2 | очень хорошо |
100-500 | — | — |
Коэффициент полезного действия находится на вполне приличном уровне для современного среднебюджетного решения. Коэффициент мощности в среднем находится на уровне около 88 процентов, хотя типичное значение данного параметра для современных решений, оснащенных активным корректором коэффициента мощности, обычно составляет свыше 90 процентов.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума в ходе измерения, как на малой, так и на средней мощности, находился на низком уровне. При повышении мощности уровень шума также увеличивается и достигает среднего уровня.
Акустическая эргономика данной модели находится на очень хорошем уровне.
Позиционирование и рекомендации по использованию
С точки зрения потребительских качеств и возможностей использования ограничителем выступает длина проводов до разъемов, так как она довольно небольшая, что будет проблемой при установке в габаритные корпуса. Таким образом, блок питания можно рассматривать как замену комплектному блоку питания в корпусах типоразмера minitower и miditower с верхним расположением блока питания. Данная модель хорошо подойдет как для систем с низким уровнем шума, так и для игровых систем с одной видеокартой с одиночным питанием и практически любым современным двух- или четырехядерным процессором, так как с одной стороны имеет низкий уровень шума при низких и средних нагрузках, так и достаточно высокую нагрузочную способность по шине +12VDC, которая приближается к типичным моделям мощностью 450 ватт.
Итоги
Протестированный блок питания оставил довольно приятное впечатление, разумеется с учетом того, что перед нами предстала бюджетная модель. Эффективная система охлаждения с низким уровнем шума, вполне достойные электрические параметры и, к сожалению, короткие провода, которые ограничивают возможность применения данной модели в современных корпусах с нижним расположением блока питания.
За высокоэффективную систему охлаждения с низким уровнем шума блок питания получает награду Original Design за июль 2010 года.
