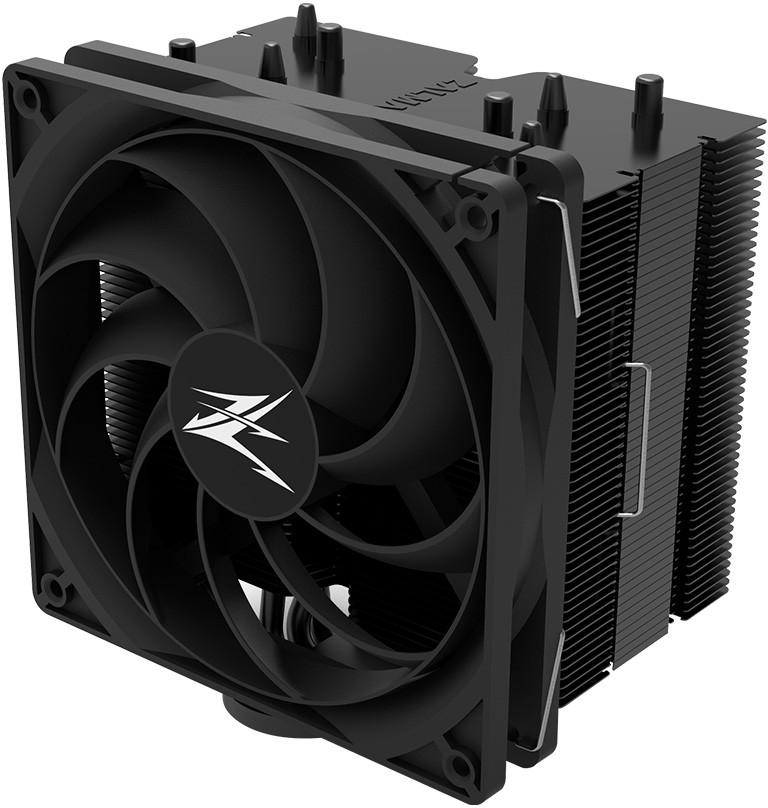

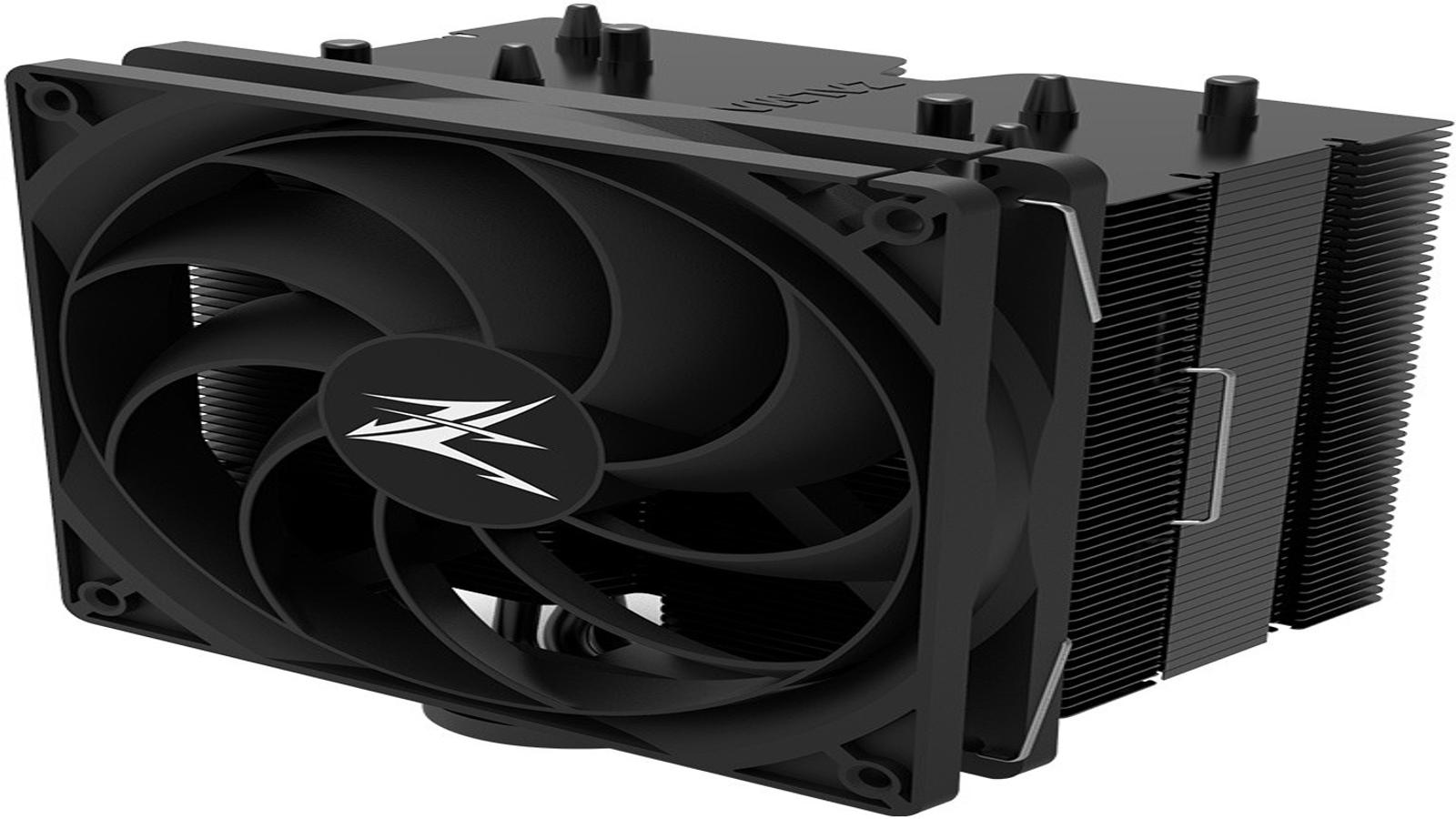

Обзор процессорного кулера Zalman CNPS10X Performa Black

Паспортные характеристики, комплект поставки и цена

Название модели CNPS10X Performa Black
Код модели EAN: 8809213767852
Тип системы охлаждения для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора
Совместимость мат. платы с процессорными разъемами:
Intel: LGA 2066/2011-v3/2011/1200/115x;
AMD: AM4
Охлаждающая способность TDP 180 Вт
Тип вентилятора осевой (аксиальный), 1 шт.
Модель вентилятора Zalman ZE1325ASL (ZM10XPB-PWM)
Питание вентилятора 12 В, 0,2 А
Размеры вентилятора 135×135×25 мм
Скорость вращения вентилятора 700—1500(±10%) об/мин
Производительность вентилятора 128 м³/ч (75,16 фут³/мин )
Статическое давление вентилятора 13,2 Па (1,35 мм вод. ст.)
Уровень шума вентилятора 27,0 дБА
Подшипник вентилятора EBR
Срок службы вентилятора 50 000 ч
Размеры охладителя (В×Ш×Г) 155×135×95 мм
Масса охладителя 860 г
Материал радиатора пластины из алюминия (0,4 мм толщиной, площадь 9271 см2) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора)
Термоинтерфейс теплосъемника термопаста в пакетике (1 г, ZM-STC8)
Подключение вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате
Особенности
  • черное покрытие радиатора
  • антивибрационные вставки на вентиляторе
  • управление с помощью ШИМ
  • совместимость с высокими модулями RAM
  • совместимость с радиаторами VRM высотой до 30 мм

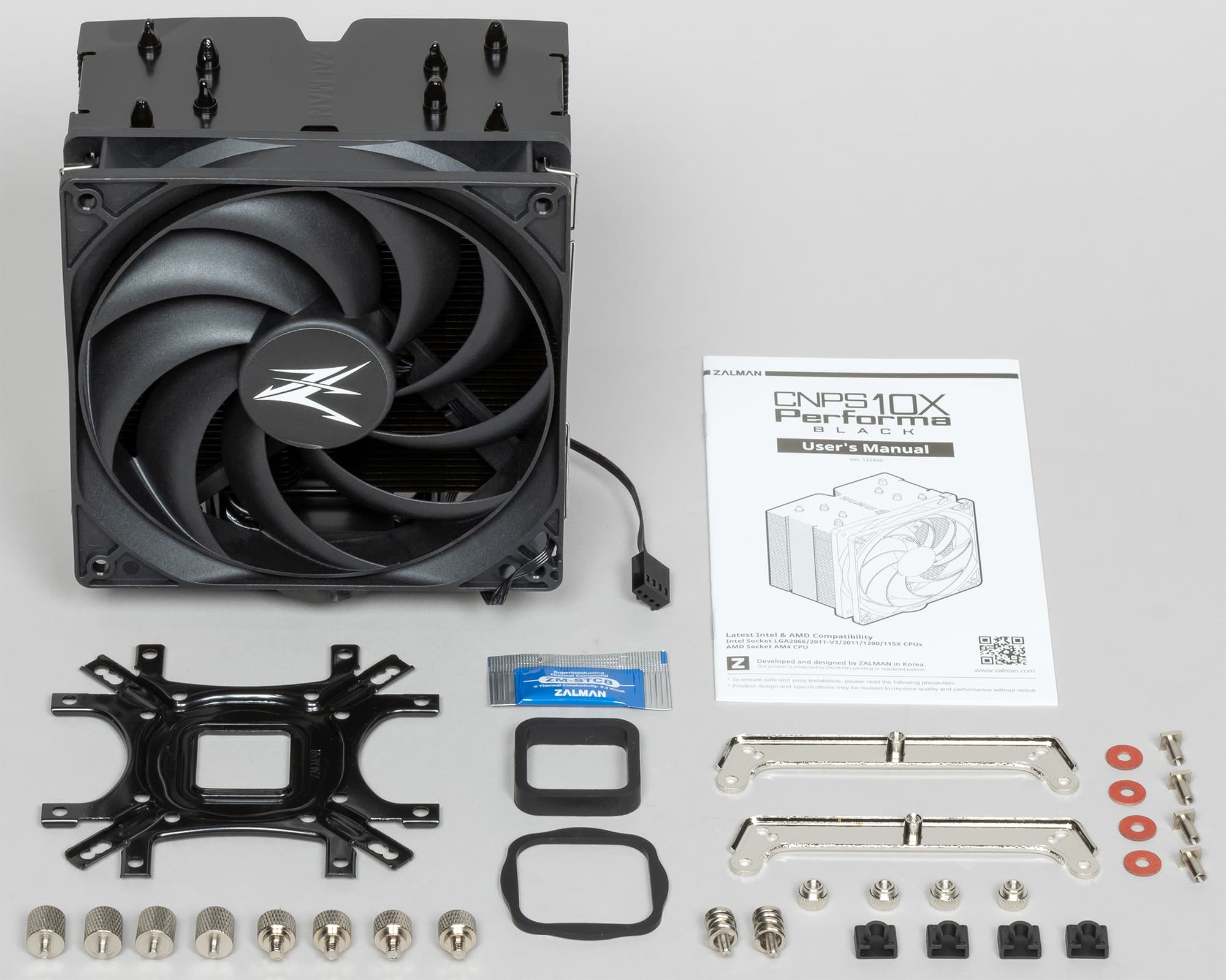

Комплект поставки (лучше уточнять перед покупкой)
  • охладитель в сборе с вентилятором
  • комплект креплений на процессор
  • термопаста в пакетике
  • руководство пользователя
Ссылка на сайт производителя Zalman CNPS10X Performa Black

Описание

Поставляется процессорный охладитель в строго оформленной коробке из нетолстого гофрированного картона.

На внешних плоскостях коробки изображен сам кулер, перечислены его особенности, даны технические характеристики. Надписи в основном на английском, однако перечисление особенностей есть в вариантах на нескольких языках, в том числе и на русском. Кулер в коробке защищают объемные формы из прозрачного пластика. Аксессуары разложены в пластиковые пакетики и убраны в коробочку из картона.

В комплекте есть инструкция по установке на английском языке, ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие или черное полуматовое лакокрасочное. Второй тип покрытия присутствует на всей поверхности радиатора, за исключением плоскости подошвы теплосъемника. Черное покрытие в какой-то степени улучшает теплоотдачу за счет излучения.

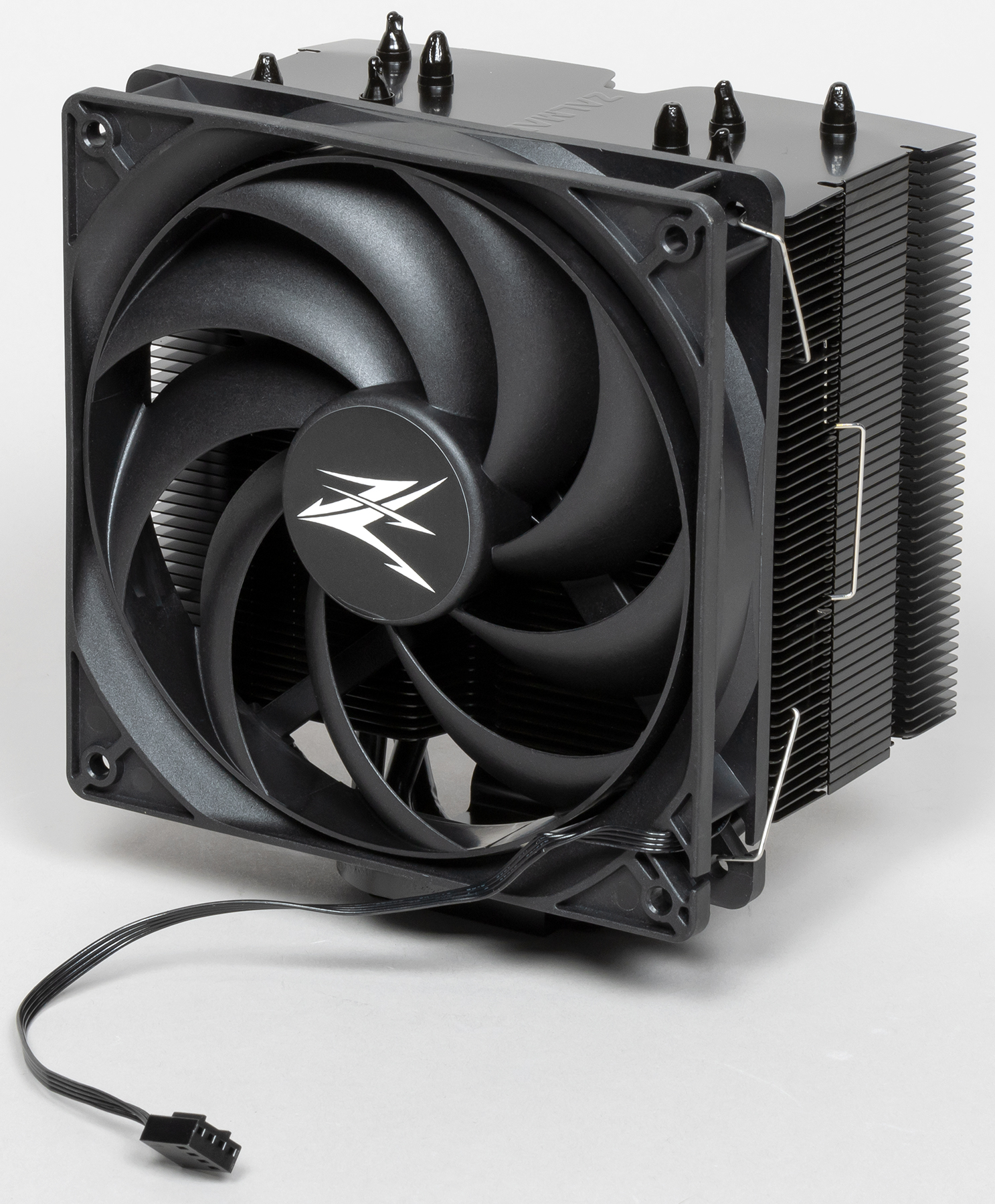

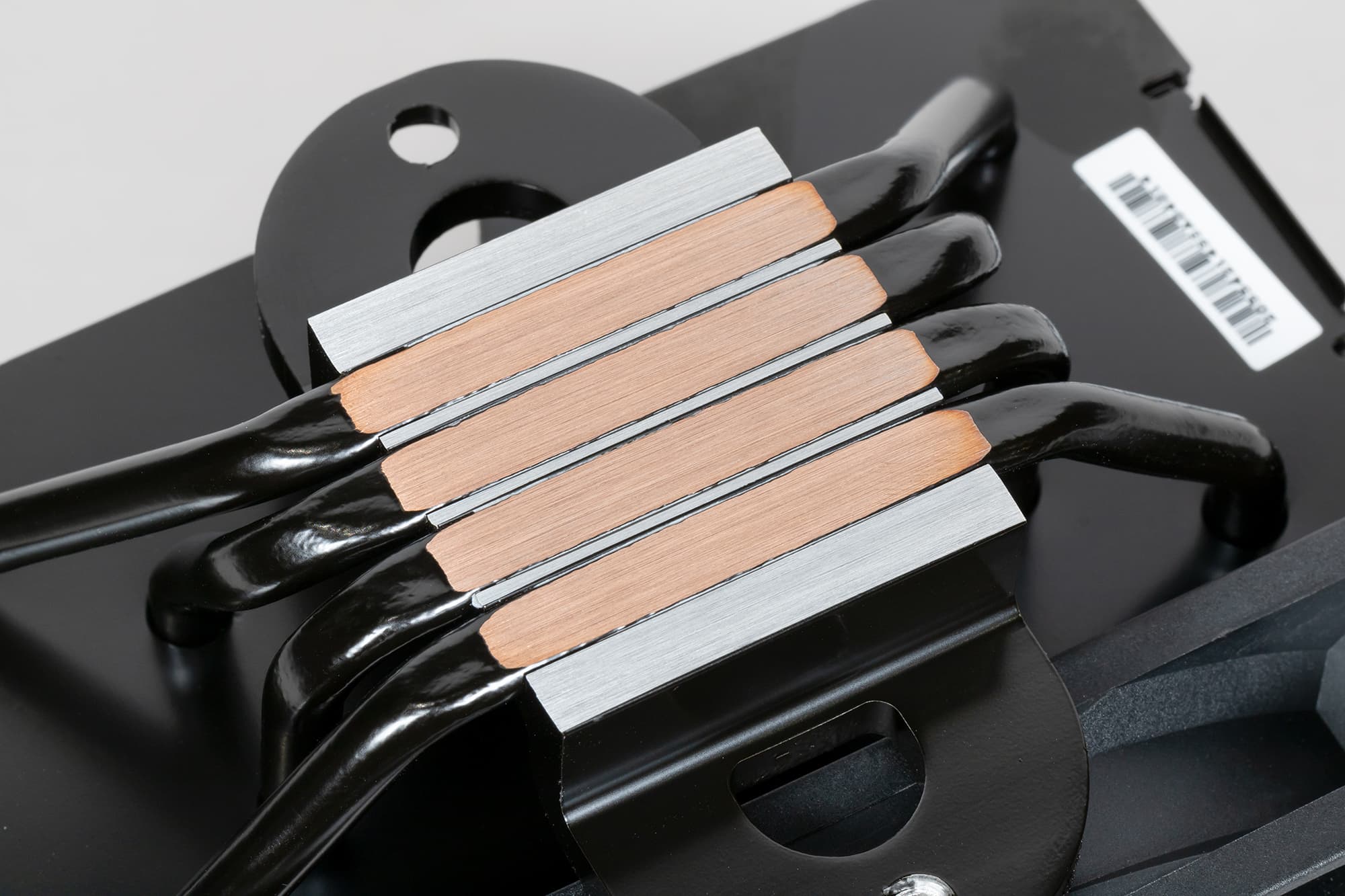

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину с крепежными ушками. Прилегающие к процессору плоскости трубок сошлифованы и слегка отполированы. На подошве теплосъемника между трубками и ребрами подошвы есть едва выраженные канавки. Рабочая плоскость теплосъемника чуть выпуклая (примерно на 0,1 мм) к центру, до установки она защищена пластиковой пленкой.

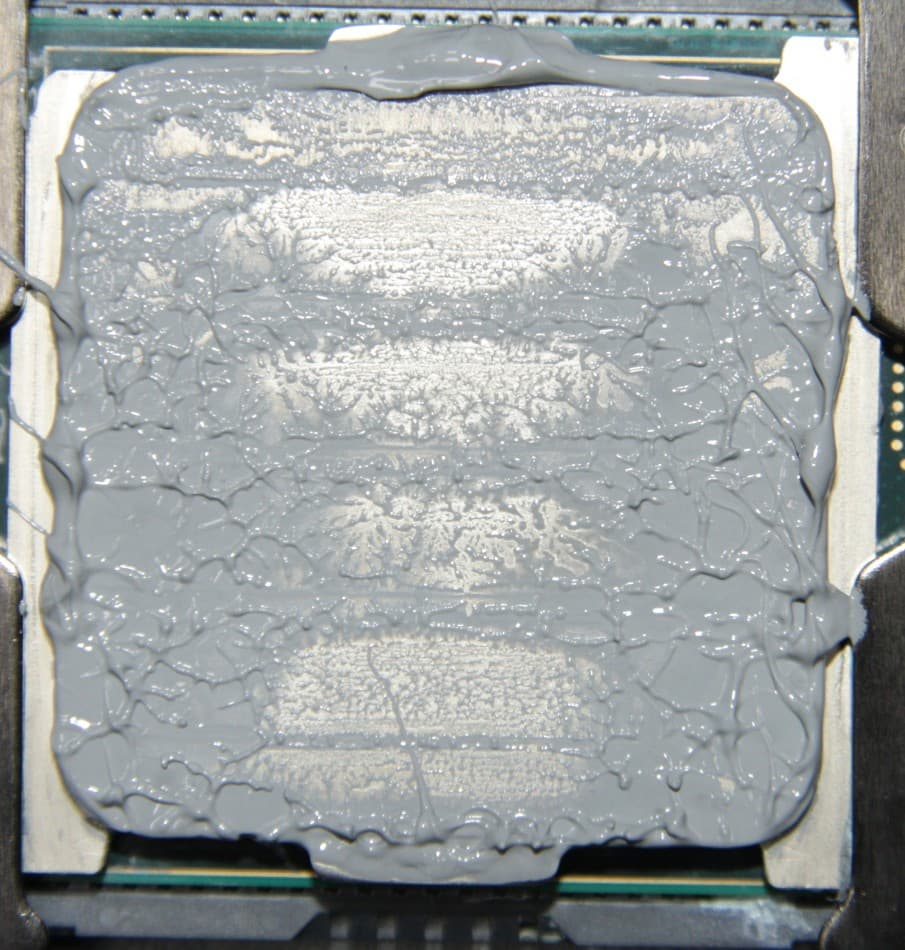

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-7980XE:

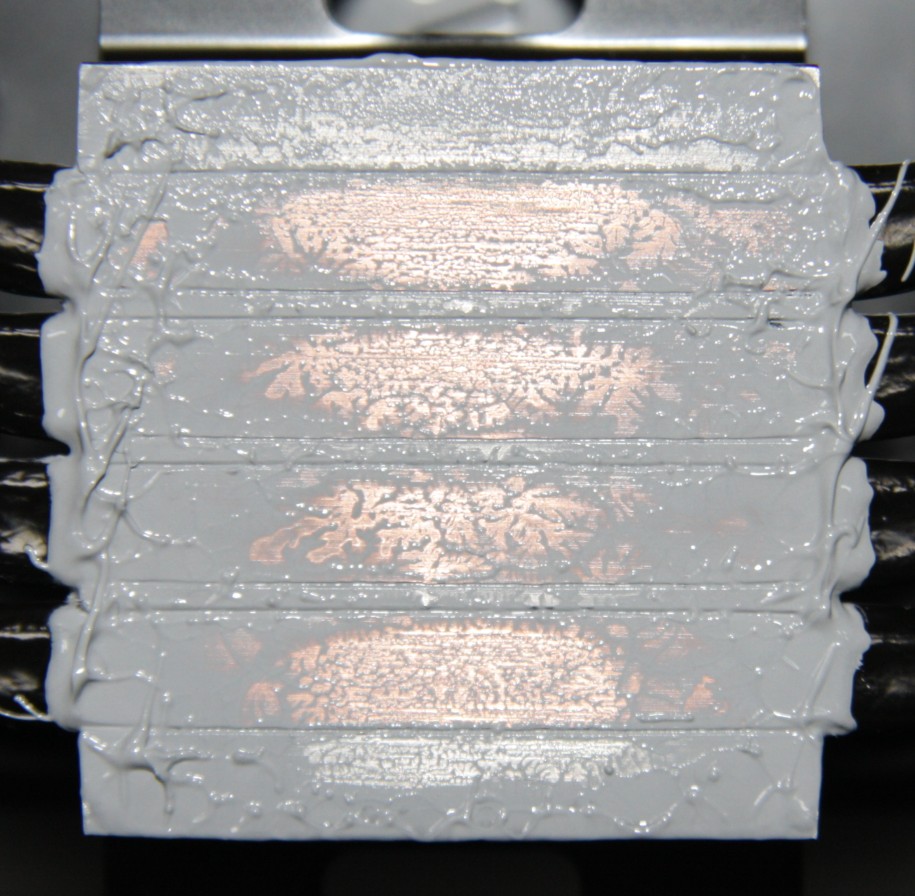

И на подошве теплосъемника:

Видно, что термопаста распределилась тонким слоем почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. В центральных областях тепловых трубок есть выраженные пятна плотного контакта. Впрочем, это объясняется тем, что крышка данного процессора не идеально плоская, а заметно выпуклая.

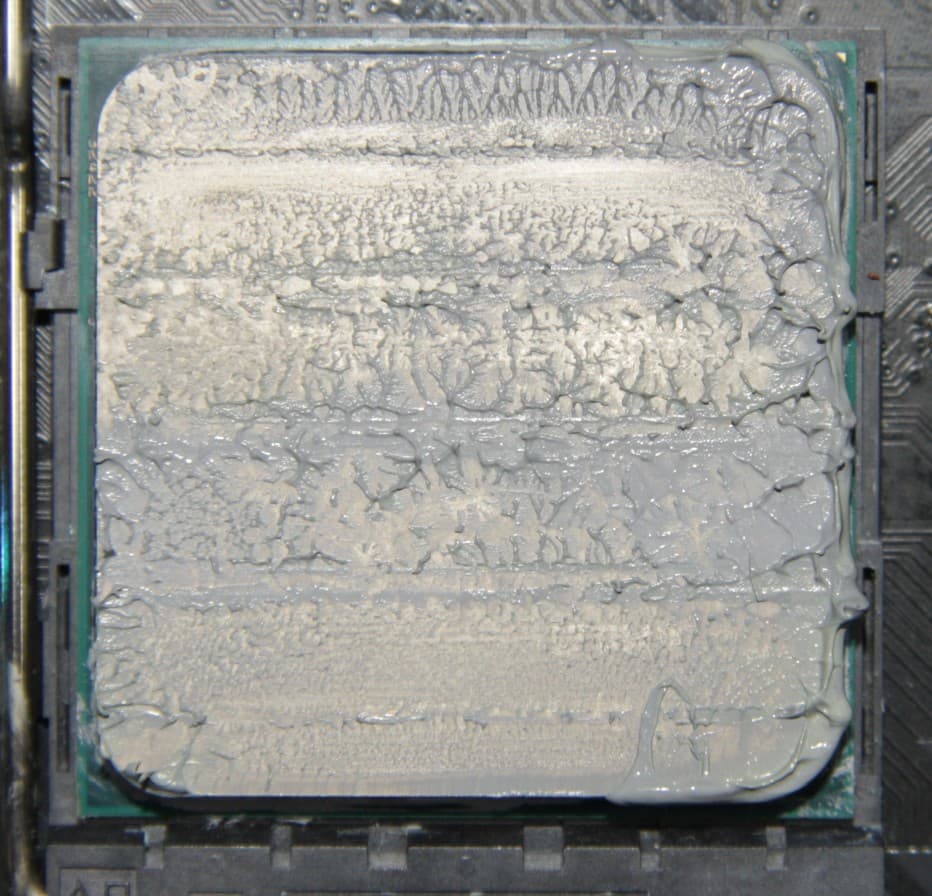

И в случае процессора AMD Ryzen 9 3950X. На процессоре:

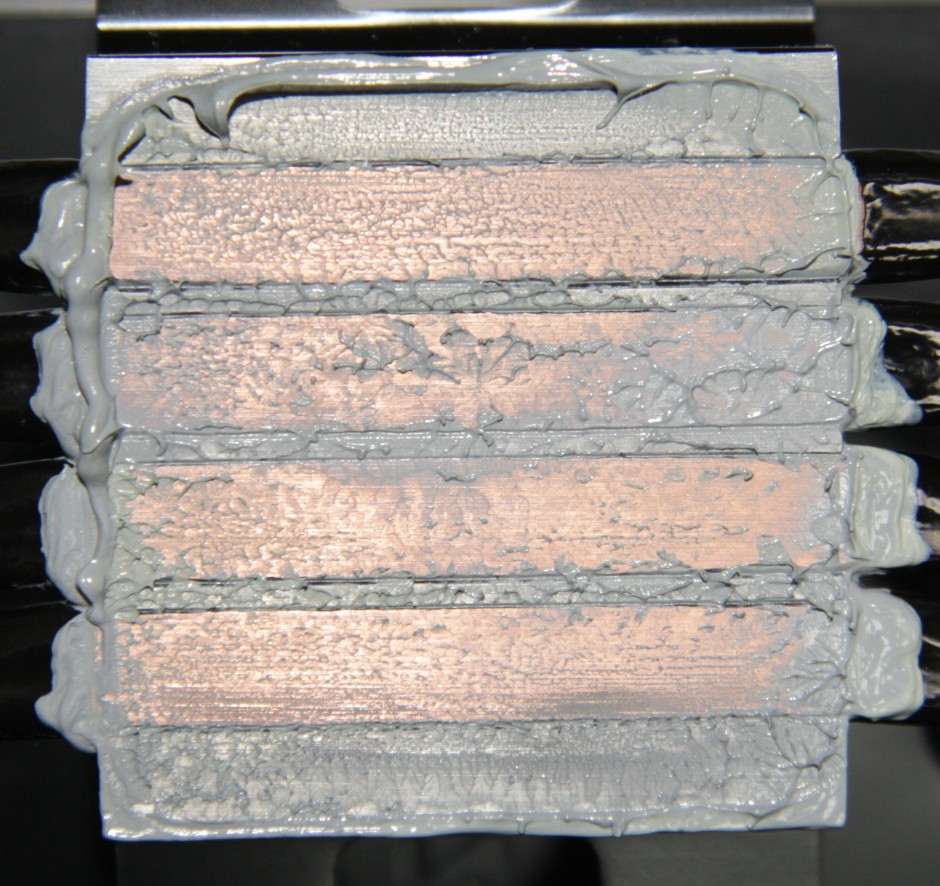

На подошве теплосъемника:

В данном случае слой термопасты также имеет очень небольшую толщину на большей части крышки процессора, а пятна плотного контакта больше.

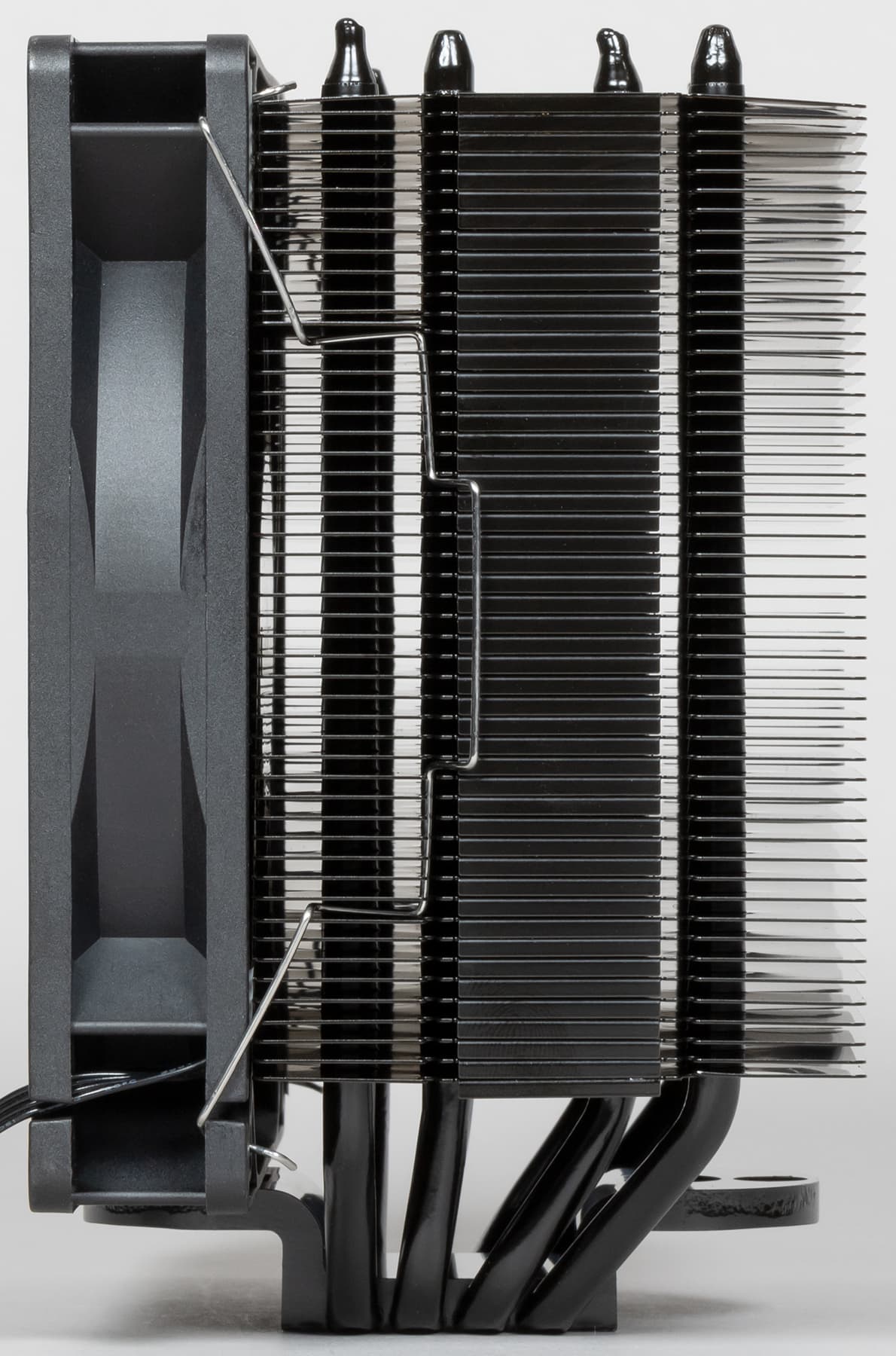

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера.

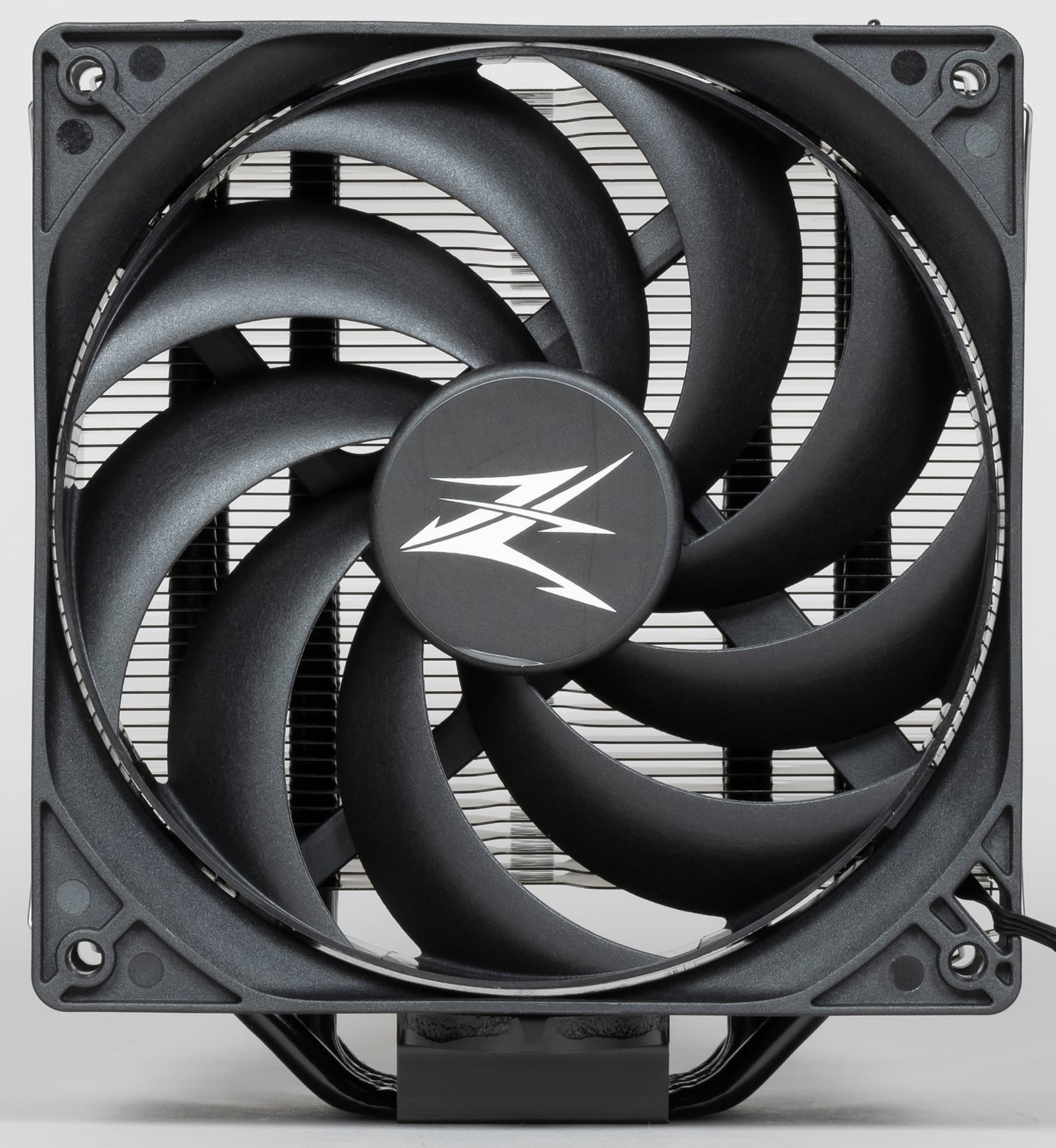

По ширине габариты вентилятора чуть практически равны ширине радиатора, а по высоте — больше высоты стопки пластин радиатора, поэтому часть воздушного потока неизбежно проходит мимо пластин.

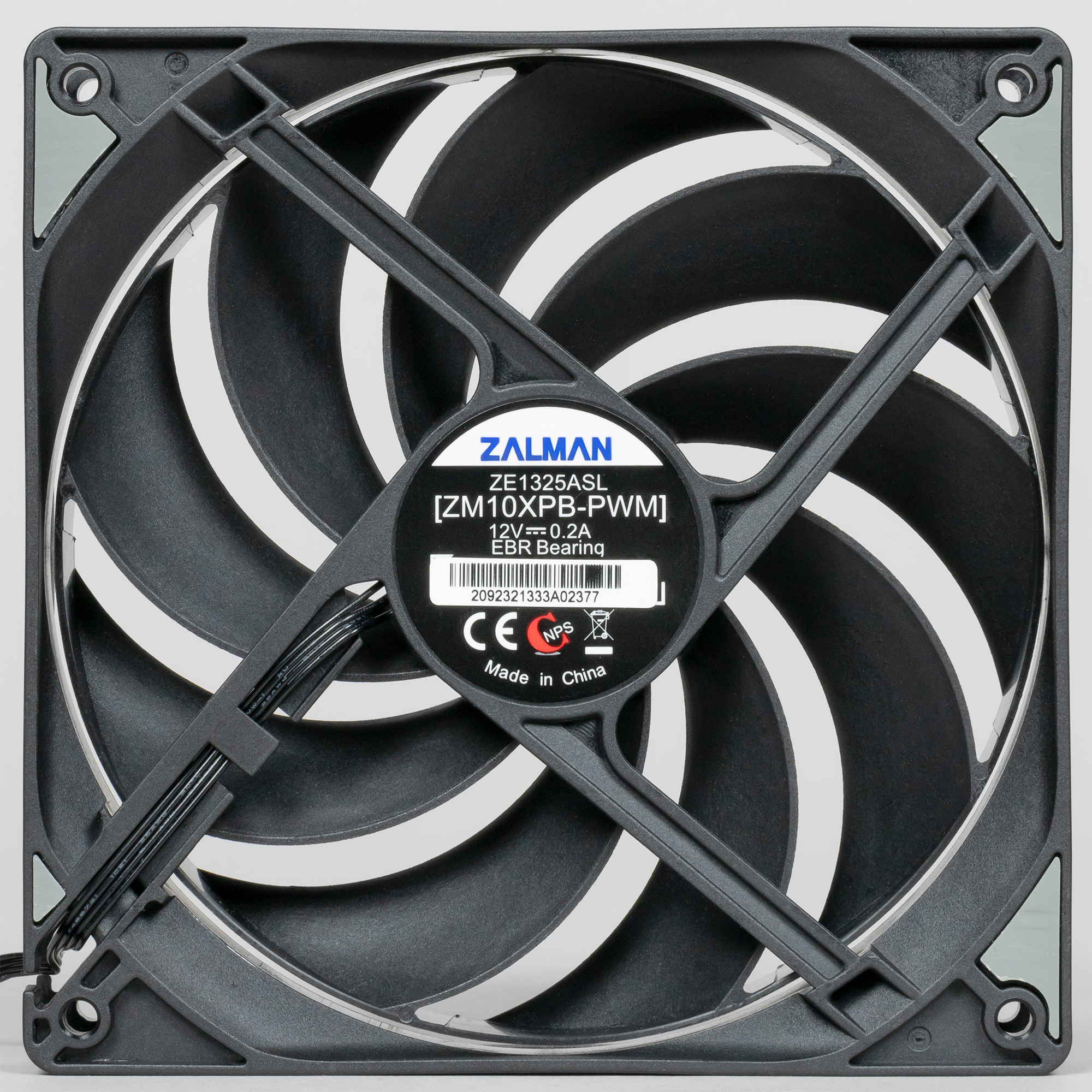

Типоразмер комплектного вентилятора 135 мм. Такие вентиляторы чаще встречаются в блоках питания, а не на процессорных кулерах. Высота рамки 25 мм. Лопасти крыльчатки заключены в кольцо, что может повышать эффективность вентилятора. В проушины в углах рамки вентилятора со стороны радиатора вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,5 мм относительно габаритов рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за рамку вентилятора и за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку.

В вентиляторе установлен подшипник типа EBR. Судя по описанию на сайте, основное отличие этого подшипника от обычного скольжения заключается в лучшей защищенности от пыли и в увеличенном сроке службы. Вентилятор поддерживает регулировку с помощью ШИМ. Кабель от вентилятора простой плоский, что удобно.

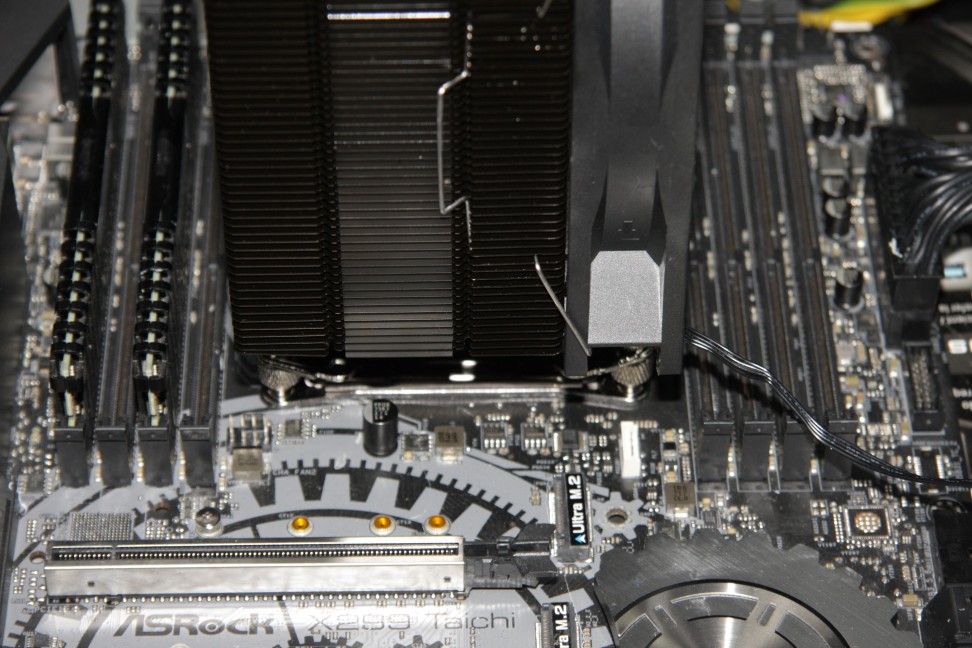

Кулер относительно компактный. Все разъемы для оперативной памяти остаются доступными для установки высоких модулей памяти. Наглядный пример:

Отметим, что крепление вентилятора на радиатор и радиатора на процессор относительно удобные, но пользователю понадобится длинная (порядка 130 мм и более) крестовая отвертка, одними руками не обойтись.

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров.

Высота, мм 156
Ширина, мм 135
Глубина, мм 94
Габариты теплосъемника, мм (Д×Ш) 38×40
Масса охладителя, г 904 (с комплектом креплений на LGA 2011)
Масса радиатора, г 646
Высота оребрения, мм 113
Длина кабеля вентилятора, мм 203

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).

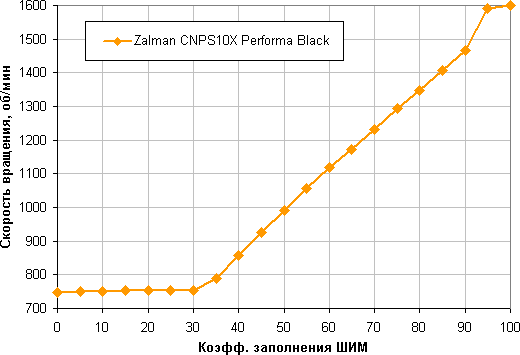

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 30% до 95% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

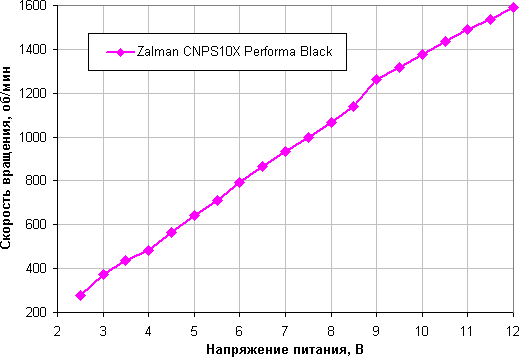

Диапазон регулировки с помощью напряжения в данном случае заметно шире. Вентилятор останавливается при снижении напряжения до 2,0 В и запускается от 2,3 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.

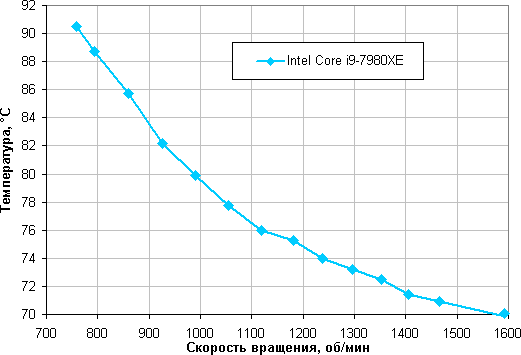

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера

При КЗ = 30% система уже не справляется с охлаждением процессора Intel Core i9-7980XE.

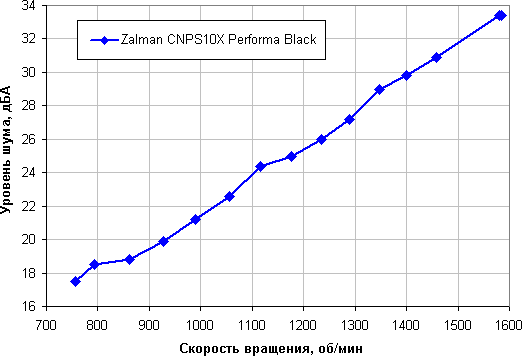

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). Кулер Zalman CNPS10X Performa Black можно считать относительно тихим устройством.

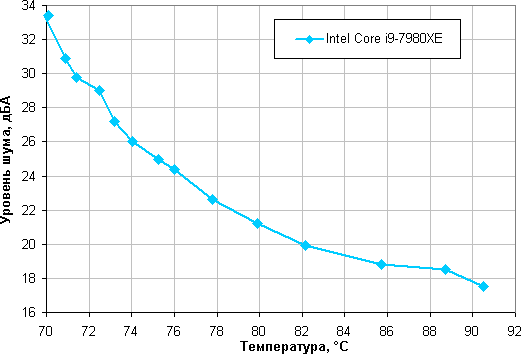

Построение зависимости уровня шума от температуры процессора при полной загрузке

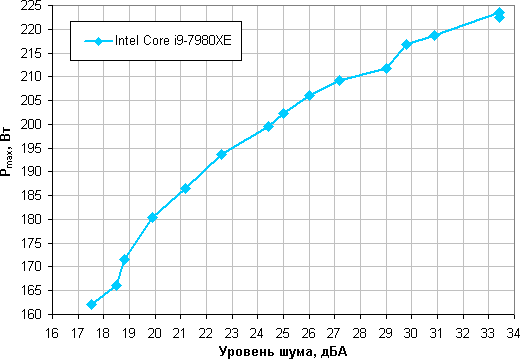

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 200 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 220 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими кулерами при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется). Видно, что данный кулер входит в группу лучших систем охлаждения, среди протестированных нами по данной методике, а среди кулеров с одним вентилятором — он лучший.

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто.

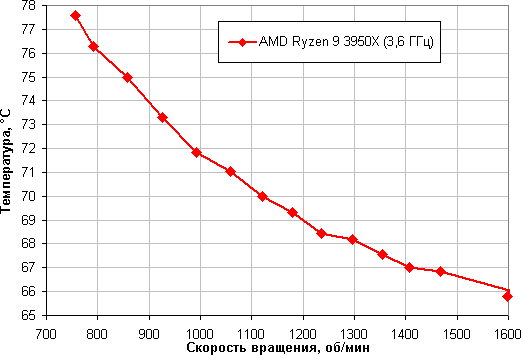

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 30% (а это примерно 750 об/мин вентиляторов).

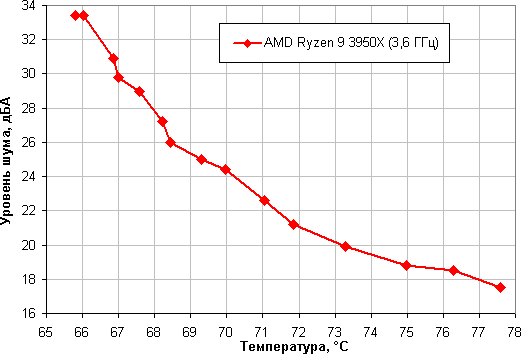

Зависимость уровня шума от температуры процессора при полной загрузке:

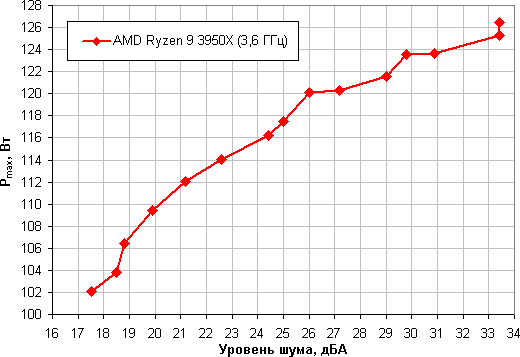

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 117 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 125 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 3950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Среди уже протестированных эффективность этого кулера не рекордная, но для воздушного кулера с одним вентилятором все даже очень хорошо.

Выводы

На основе кулера Zalman CNPS10X Performa Black можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 200 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 117 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех трех случаях можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку и то, что он не перекрывает слоты для модулей памяти.

В заключение предлагаем посмотреть наш видеообзор кулера Zalman CNPS10X Performa Black:

Наш видеообзор кулера Zalman CNPS10X Performa Black можно также посмотреть на iXBT.video
