Обзор набора вентиляторов Thermaltake Riing Trio 12 LED RGB Radiator Fan TT Premium Edition

Паспортные характеристики и цены

Производитель Thermaltake
Название модели и ссылка на сайт производителя Riing Trio 12 LED RGB Radiator Fan TT Premium Edition
Код модели CL-F072-PL12SW-A
Краткое описание комплект из трех вентиляторов и управляющего контроллера
Сокращение в статье Riing Trio 12
Размер вентилятора, мм 120×120×25
Масса вентилятора, г 168
Тип подшипника гидравлический (Hydraulic Bearing)
Управление ШИМ есть
Скорость вращения, об/мин 500—1500
Воздушный поток, м³/ч (фут³/мин) 69,9 (41,13)
Статическое давление, Па (мм H2O) 13,7 (1,4)
Уровень шума, дБА 25,2
Номинальный потребляемый ток, один вентилятор, А 0,12 А (12 В), 1,03 А (5 В)
Ожидаемый срок службы 40 000 ч при 25 °C
Средняя цена
Розничные предложения

Описание

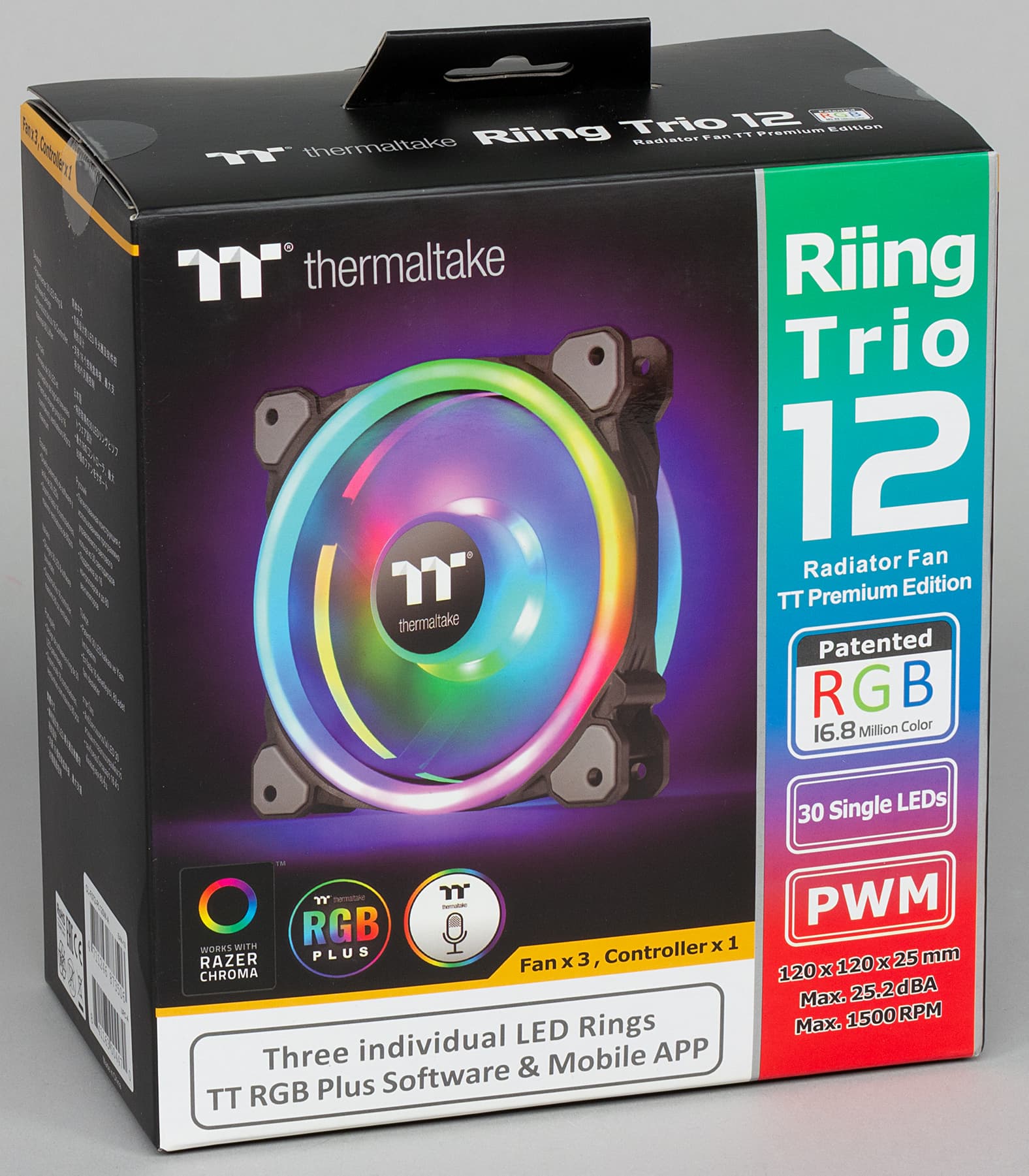

Коробка, в которой находится комплект, изготовлена из плотного картона имеет яркое оформление.

На гранях коробочки изображен вентилятор с различных ракурсов, корпус, с установленными внутри вентиляторами, окно приложения, перечислены основные особенности комплекта (есть немного текста и на русском языке) и основные функции ПО, а также приведены технические характеристики продукта.

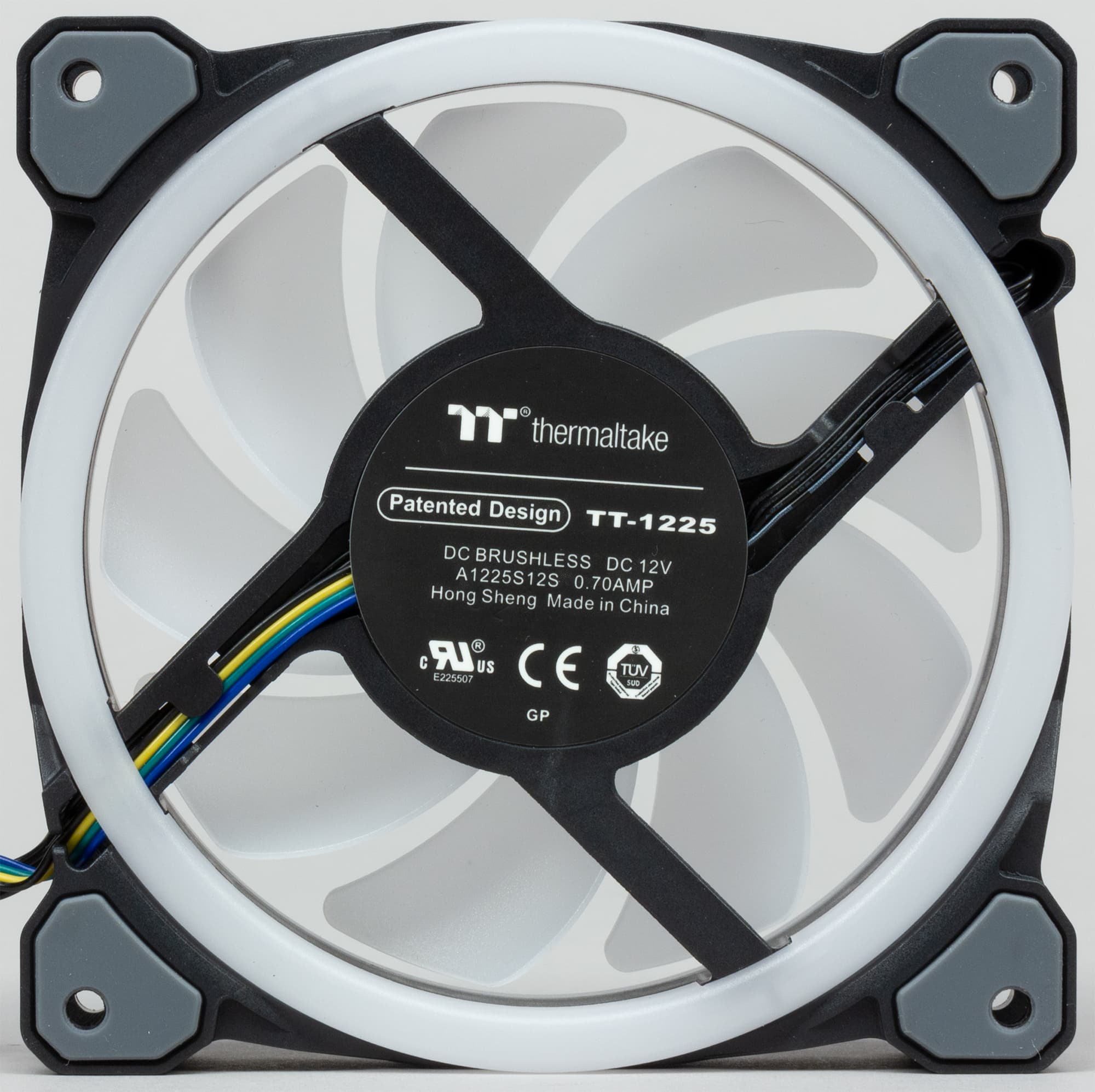

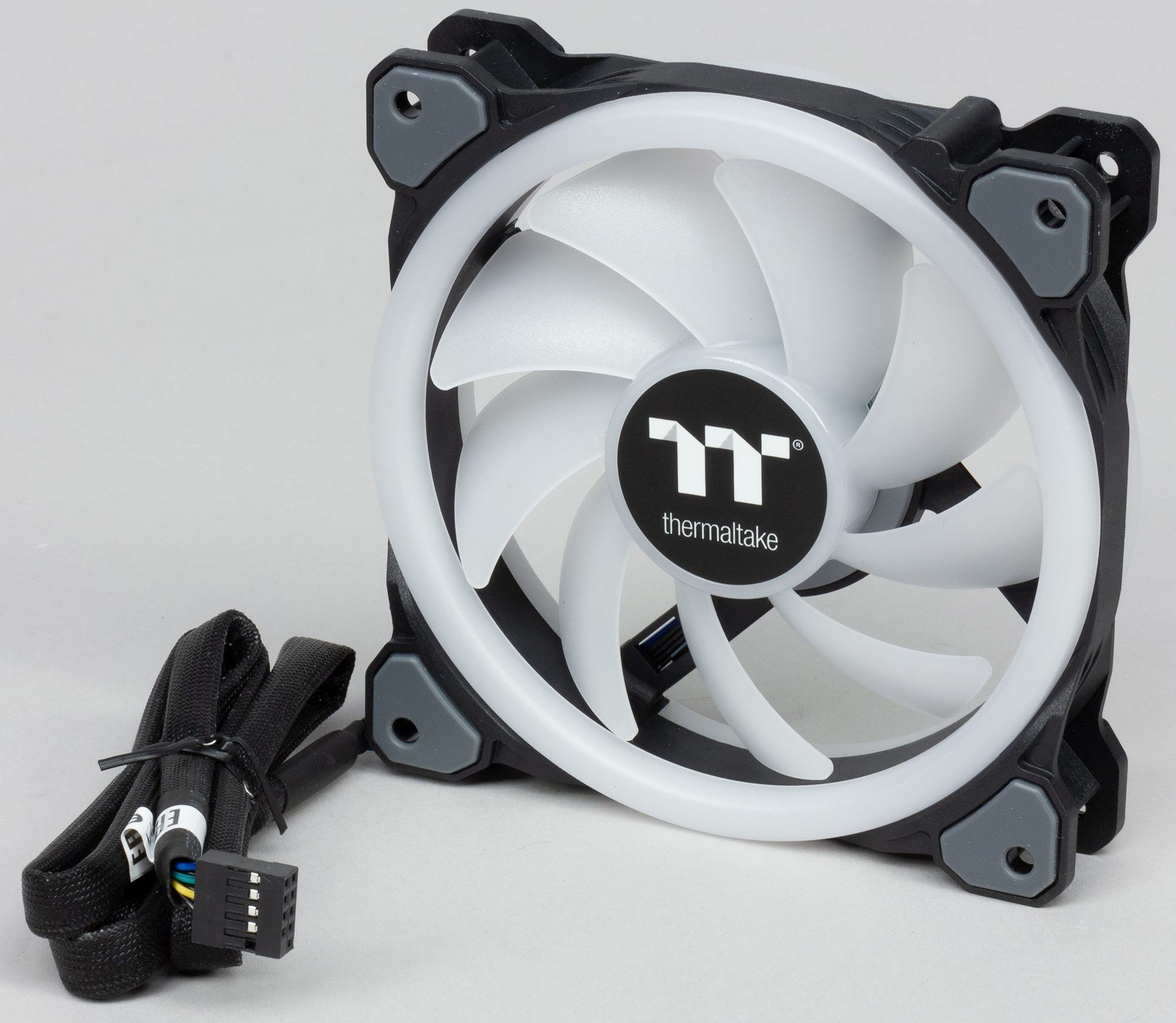

Рамка вентилятора изготовлена из прочного черного пластика. Спереди и сзади на рамке закреплены светорассеиватели в виде колец из белого полупрозрачного пластика. Из такого же материала изготовлена крыльчатка вентилятора и еще один кольцевой светорассеиватель, закрепленный по центру под крыльчаткой. Светорассеиватели прикрывают вмонтированные с равным шагом многоцветные светодиоды. Под передним рассеивающим свет кольцом находится 12 светодиодов, под задним — столько же и под кольцом в центре — 6 светодиодов. Итого 30 независимо управляемых адресуемых RGB-светодиодов на одном вентиляторе. В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из упругого пластика средней жесткости и серого цвета. В несжатом состоянии накладки выступают примерно на 0,5 мм. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель TT-1225 (A1225S12S), произведенная компанией Hong Sheng.

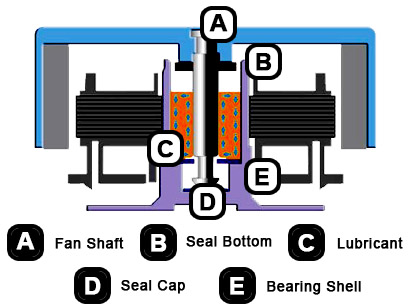

В данном вентиляторе «применяется высококачественный гидравлический подшипник с собственной смазкой». Вот схема конструкции этого подшипника:

Кабели от вентилятора заключены в плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину даже двух плоских четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса — занятие не из легких. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Вентиляторы поддерживают управление с помощью ШИМ.

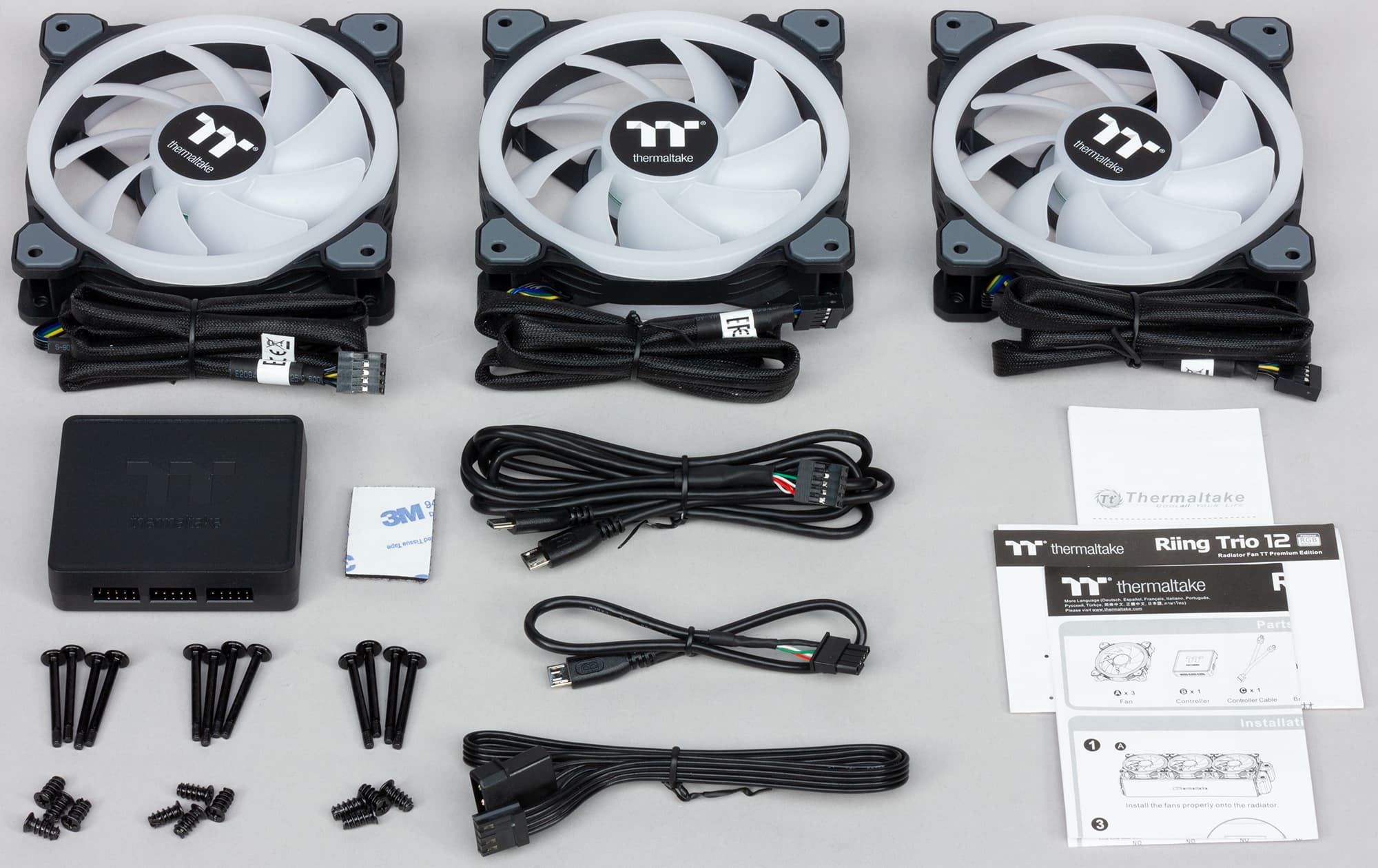

В комплект набора входят три описанных вентилятора, а также по четыре самореза и по четыре удлиненных винта (М3) к каждому вентилятору, контроллер, кабель питания для контроллера, кабель USB для контроллера и соединительный кабель для последовательного соединения контроллеров. Длинные винты предназначены для установки вентиляторов, например, на радиатор системы жидкостного охлаждения. Винты и саморезы изготовлены из закаленной стали и покрыты не очень стойкой черной эмалью. Еще есть площадка-липучка с клейким слоем (видимо, для закрепления контроллера внутри корпуса), руководство (на английском языке, в основном в картинках) и описание гарантии.

Руководство в виде файла PDF можно загрузить с сайта производителя. Производитель также предлагает похожий комплект с тремя вентиляторами 140 мм. Поскольку нет особых оговорок, то нужно считать, что на этот набор вентиляторов предлагается стандартная для вентиляторов Thermaltake двухлетняя гарантия.

Управление

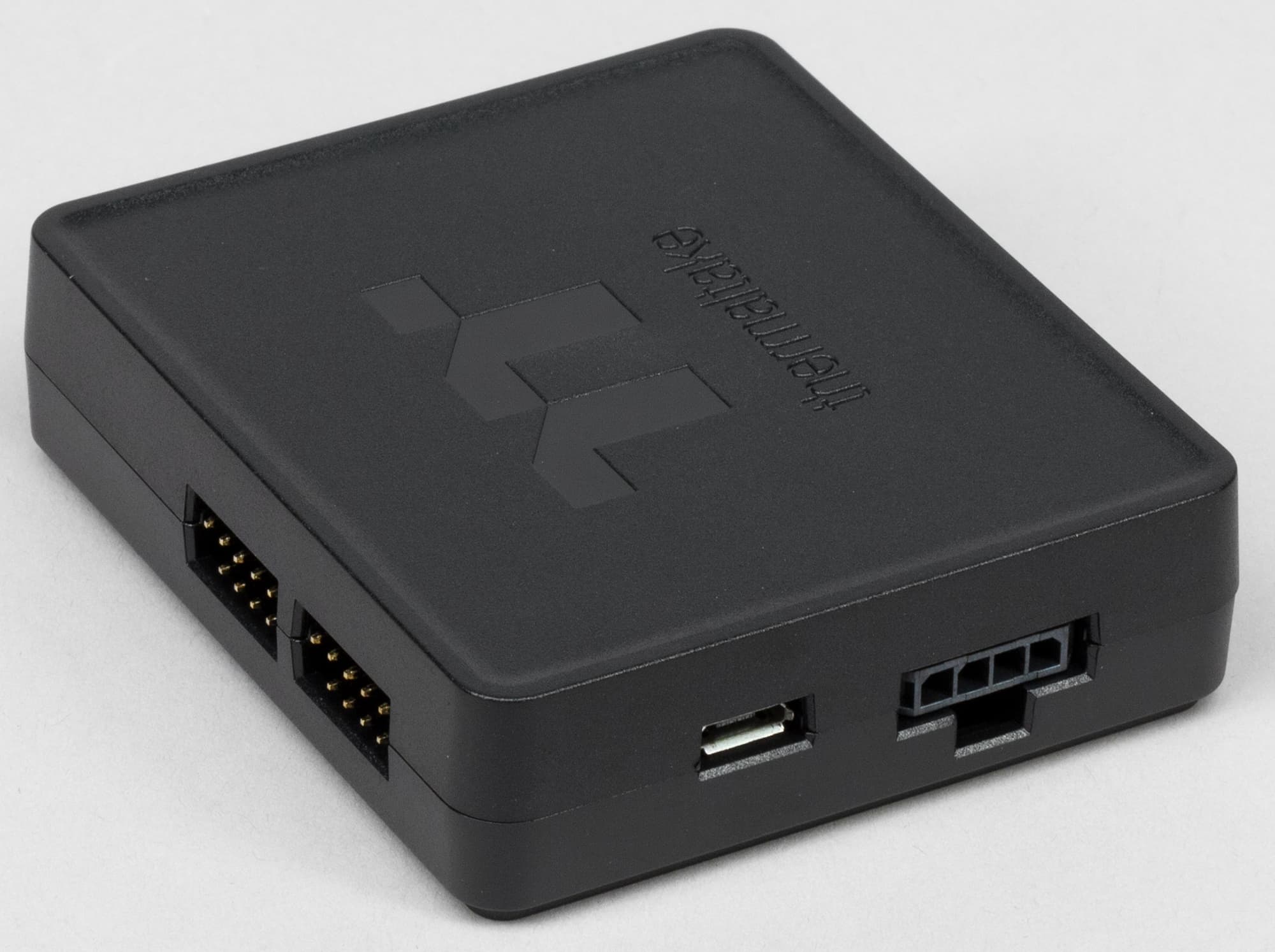

Управление работой вентиляторов и их подсветкой, а также подсветкой водоблоков ряда моделей СЖО Thermaltake осуществляется с помощью контроллера. Он представляет собой черную коробочку из пластмассы размером 75×65×20 мм.

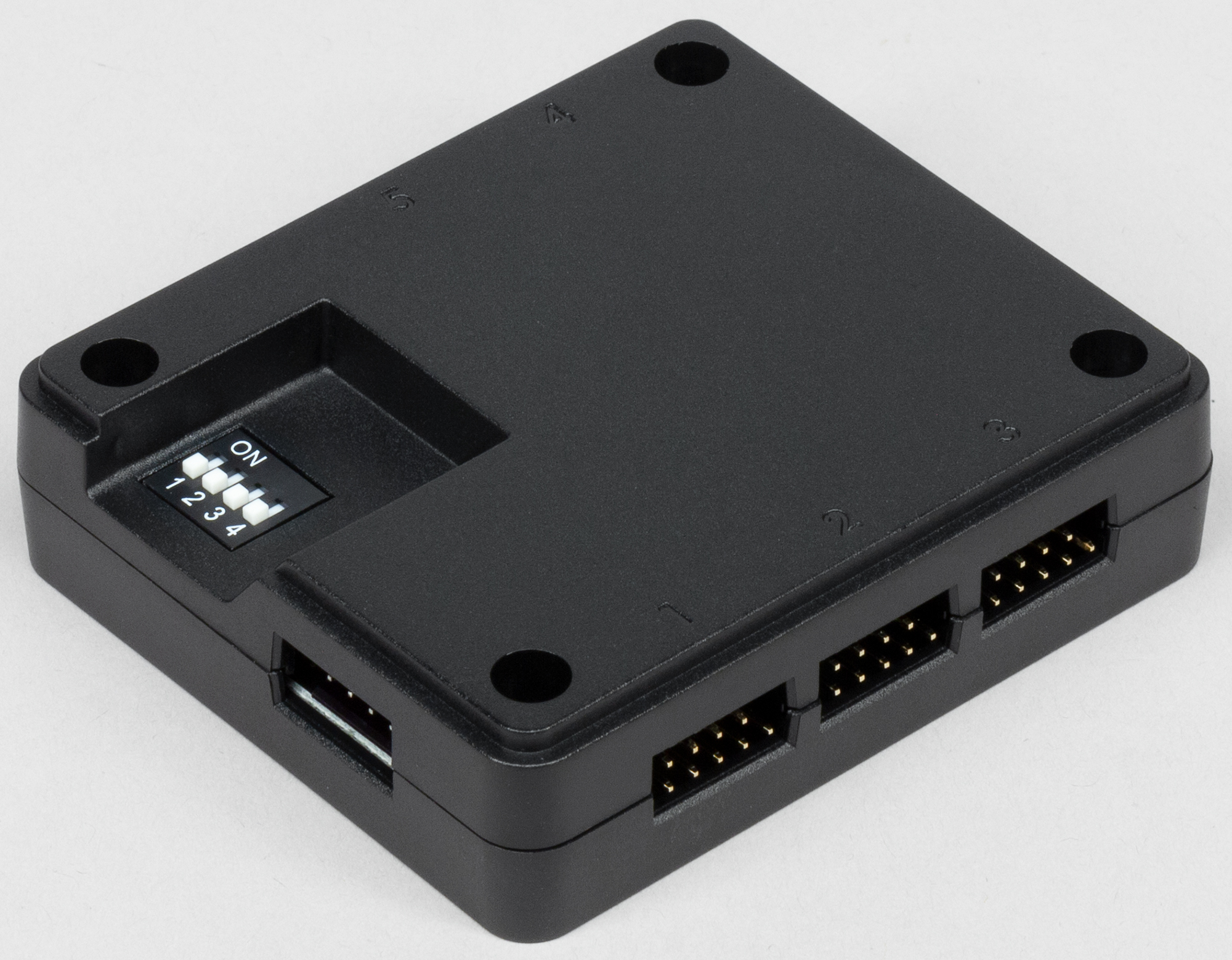

Контроллер к источнику питания подключается кабелем с периферийным разъемом («типа Molex»). Соединять эти разъемы в варианте, когда обе части на кабеле, не всегда просто, поэтому если на кабеле от блока питания есть свободный разъем питания для 3,5″ дисковода, то лучше подключить этот разъем непосредственно к контроллеру. Два кабеля с разъемами Micro-USB выходят из одного разъема к колодке USB 2.0. Этими кабелями соединяется контроллер и системная плата. Так как разъемов Micro-USB два, то к одной колодке подключить можно сразу два контроллера. Вторым способом увеличения числа подключенных контроллеров является использование последовательного соединения контроллеров специальным входящим в комплект кабелем. Для адресации контроллера в системе его номер выставляется с помощью переключателей на нижней стороне контроллера. В системе одновременно может работать до 16 независимо управляемых контроллеров, и к каждому может быть подключено до 5 вентиляторов или водоблоков, что в итоге дает до 80 независимо управляемых устройств. Устройства подключаются к 9-штырьковым разъемам на контроллере. На одной грани контроллера 3 таких разъема, на второй — 2. Исследование функций контактов показало, четыре в ряд — это земля (общий контакт), питание 12 В, вход датчика вращения вентилятора и выход управления с помощью ШИМ, а четыре контакта во втором ряду используются для управления RGB-подсветкой. Контакты на разъемах вентиляторов данной системы расположены так, что их можно подключать к стандартным четырехконтактным разъемам для вентиляторов на материнской плате, но в таком варианте функции управления подсветкой задействовать, разумеется, не получится.

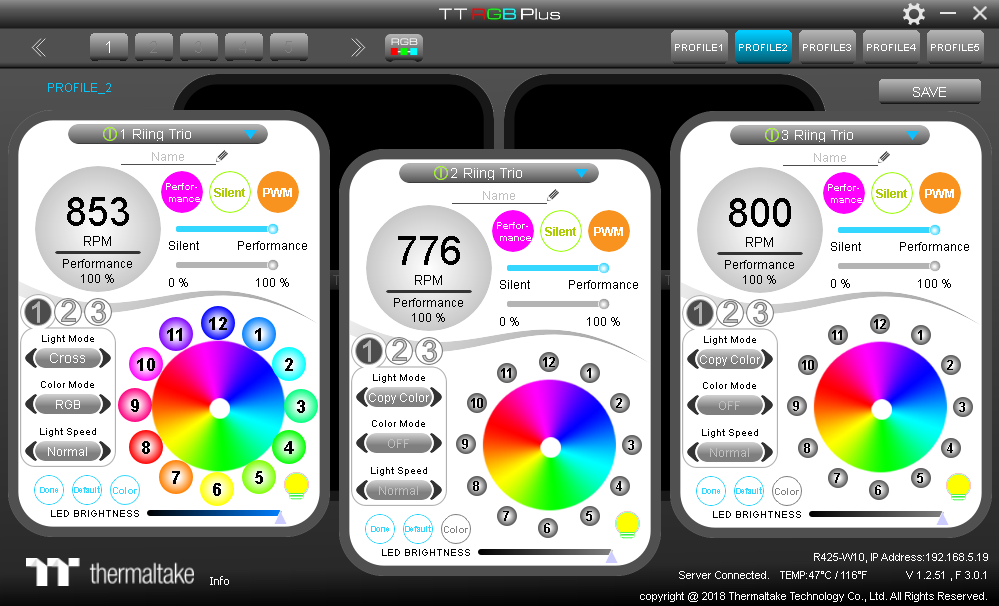

Управление вентиляторами и подсветкой помпы осуществляется с помощью ПО TT RGB Plus, работающего под ОС Windows версии 7 и выше. Эту программу нужно загрузить с сайта производителя. В окне программы размещено три панели управления на переднем плане и две на заднем, последние при смене фокуса перемещаются на передний план. Контроллер, к которому относятся эти панели, выбирается вверху слева.

Пользователь может вручную управлять скоростью вращения вентилятора (изменяя коэффициент заполнения ШИМ), или может включить один из двух автоматических режимов (тихий и производительный), в которых скорость вращения будет расти с ростом температуры процессора. Также пользователю доступно управление подсветкой вентиляторов (и помпы): выбор одного из вариантов статичного или динамичного режимов, подсветку можно включить-выключить, изменить скорость для динамичных режимов, а также в зависимости от режима установить общий цвет или цвет каждого светодиода из 12 для вентиляторов и из 6 для помпы. Среди режимов есть вариант привязки мигания подсветки к источнику звука. Режим подсветки можно скопировать с соседней панели, также можно сохранить режимы всех панелей в выбранном профиле. При остановке вентилятора или невозможности его обнаружения на панели появляется предупреждающее сообщение. Часть режимов подсветки можно посмотреть на видео к данной статье и в ролике ниже (музыка: Bensound’s Royalty Free Music):

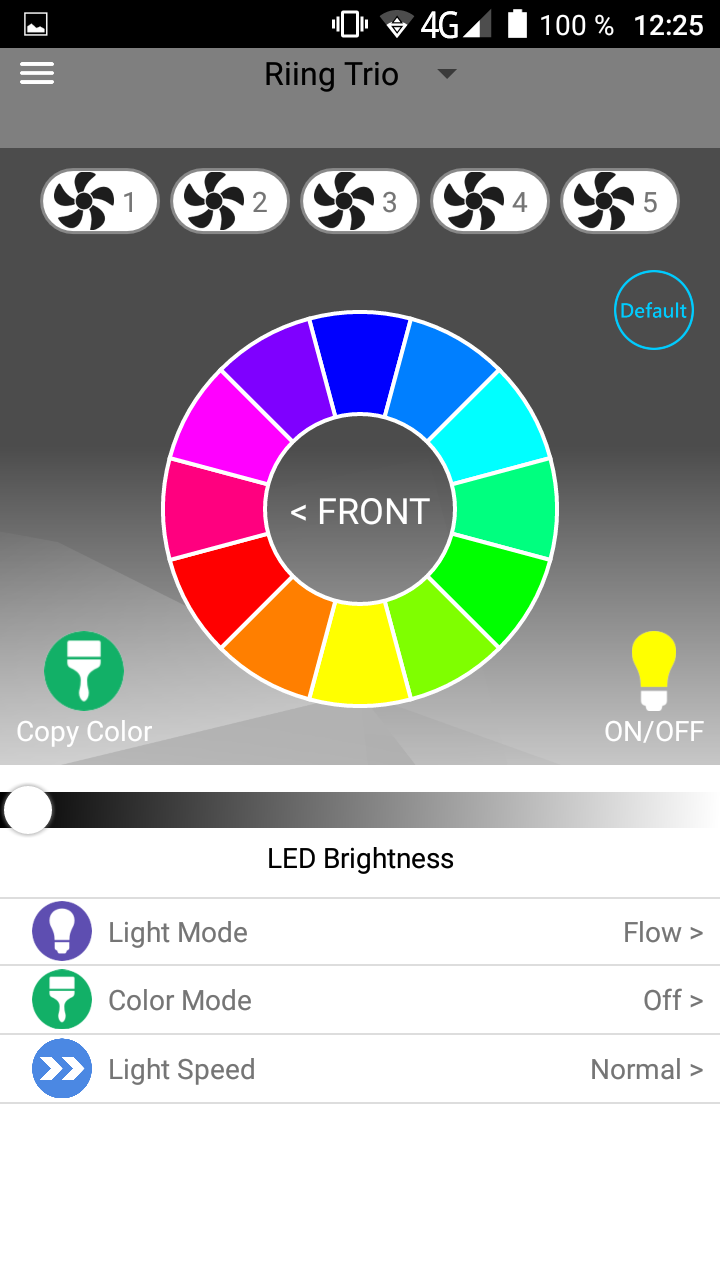

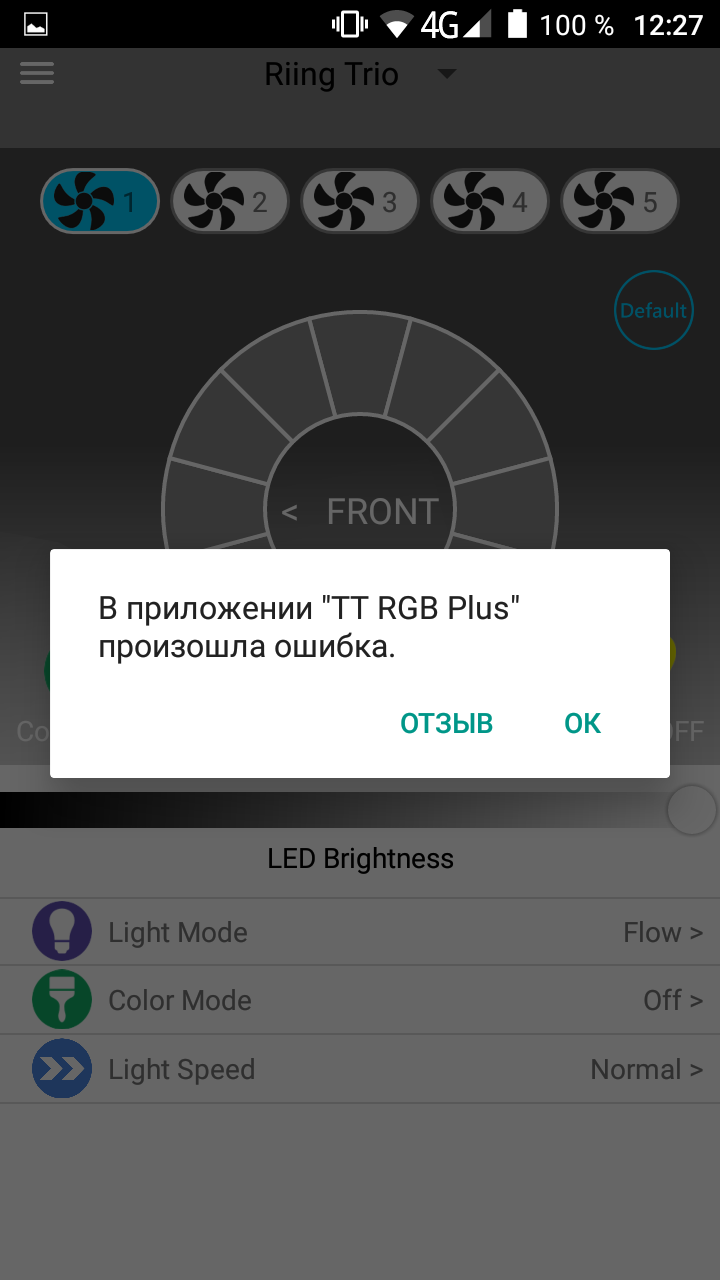

Функциональность версии ПО для стационарного компьютера расширяется с помощью мобильного приложения (заявлена поддержка iOS и Android). Мы установили из Google Play версию для Android с названием TT RGB Plus. Для работы мобильного приложения основная программа должна быть запущена, и компьютер, на котором она работает, должен находиться в одной локальной сети с мобильным устройством. Управлять можно только подсветкой.

Поддерживается голосовое управление (список команд можно найти на сайте производителя) в том числе и с помощью устройств, поддерживающих сервис Alexa Voice. В целом мобильное приложение работает не очень стабильно, а получить желаемый отклик на голосовые команды сложно.

Тестирование

Приведем результаты ряда измерений.

Габариты, мм (по рамке) 120×120×25,3
Масса, г (с кабелем) 172
Длина кабеля вентилятора, см 89
Длина кабеля USB к контроллеру, см 86 (×2)
Длина кабеля USB для последовательного соединения контроллеров, см 28
Длина кабеля питания, см 50
Напряжение запуска, В (КЗ* = 100%) 2,9
Напряжение остановки, В (КЗ* = 100%) 2,8
КЗ* запуска, % (напряжение = 12 В)
КЗ* остановки, % (напряжение = 12 В)
* коэффициент заполнения ШИМ

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

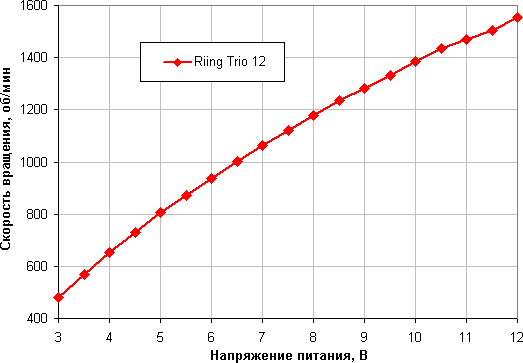

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

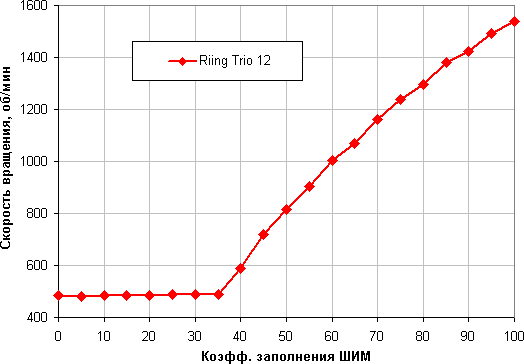

Зависимость скорости вращения от коэффициента заполнения ШИМ

Диапазон регулировки не очень широкий — от 35% до 100% с плавным ростом скорости вращения. При КЗ 0% вентилятор продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

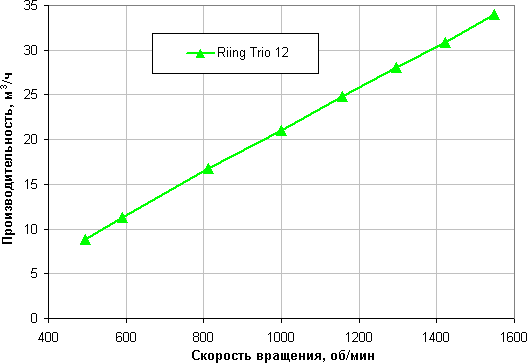

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

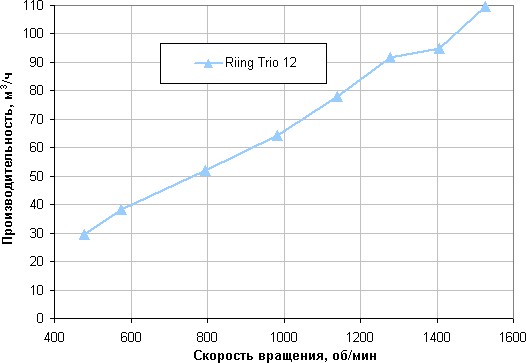

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме составила почти 110 м³/ч, что выше указанной производителем величины.

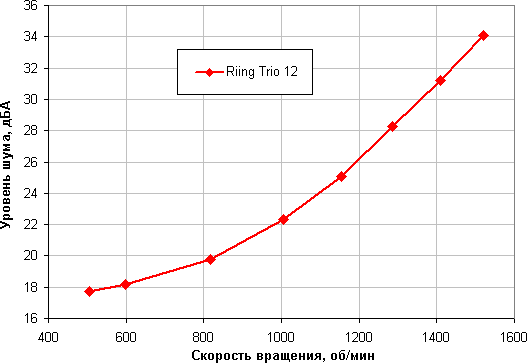

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора. Данный вентилятор можно считать относительно тихим устройством.

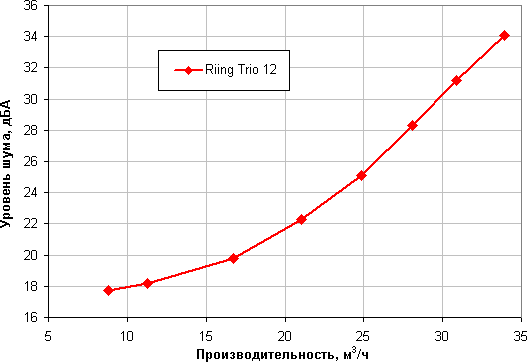

Уровень шума от объемной производительности

На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

Уровень шума от объемной производительности при минимальном сопротивлении

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:

Условия Производительность, м³/ч
Высокое сопротивление 24,7
Низкое сопротивление 77,5

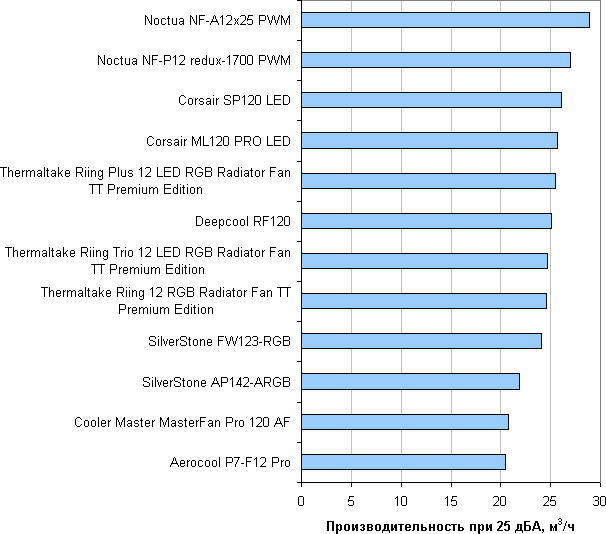

По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях (SilverStone AP142-ARGB тут вне зачета, так как имеет другой типоразмер) :

Видно, что по этому параметру вентилятор из набора Riing Trio 12 LED RGB Radiator Fan TT Premium Edition занял среднюю позицию.

Максимальное статическое давление

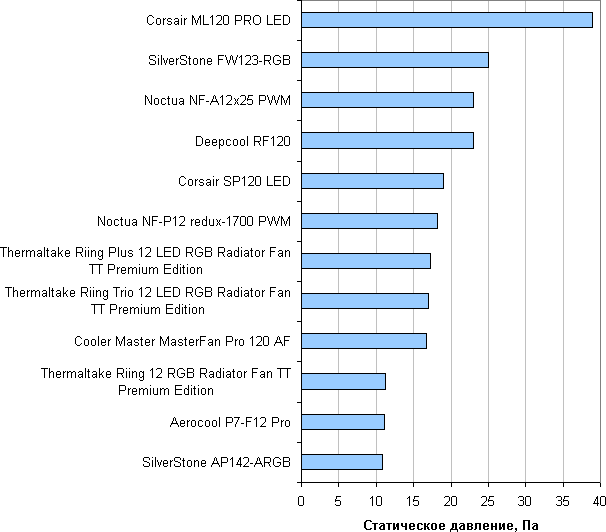

Максимальное статическое давление равно 17,0 Па. По этому параметру вентилятор также занял среднюю позицию:

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе.

Выводы

Вентиляторы Riing Trio 12 LED RGB Radiator Fan TT Premium Edition являются составной частью экосистемы TT RGB Plus, объединяющей продукты с адресной светодиодной подсветкой и ПО TT RGB Plus. Рассмотренный в статье комплект состоит из трех вентиляторов 120 мм, а также управляющего контроллера. Отметим высокое качество изготовления, кольцевую многозонную RGB-подсветку с настраиваемым цветом и динамическими эффектами, возможность контроля и управления работой вентиляторов с помощью приложения на стационарном компьютере и на мобильном устройстве (во втором случае — с поддержкой голосового управления), возможность независимого управления вентиляторами или другими устройствами TT RGB Plus числом до 80 в системе и длинные кабели в оплетке к вентиляторам. Комплекты Riing Trio LED RGB Radiator Fan TT Premium Edition можно рекомендовать для моддинга открытого компьютерного корпуса или корпуса с прозрачными панелями.

В заключение предлагаем посмотреть наш видеообзор комплекта вентиляторов Thermaltake Riing Trio 12 LED RGB Radiator Fan TT Premium Edition:

Наш видеообзор комплекта вентиляторов Thermaltake Riing Trio 12 LED RGB Radiator Fan TT Premium Edition можно также посмотреть на iXBT.Video

21 января 2019 Г.
