Обзор материнской платы Gigabyte Aorus X570 I Pro WiFi формата Mini-ITX

В начале августа мы тестировали суперплату Gigabyte X570 Aorus Xtreme на основе набора системной логики AMD X570. Данная модель может похвастать не только беспрецедентными возможностями для разгона процессоров или создания самых производительных систем, но и очень высокой стоимостью (около 60 тысяч рублей). Как оказалось, компания Gigabyte готова предложить очень многое из того, что есть в X570 Aorus Xtreme, почти в четыре раза дешевле, да еще и в компактном формате Mini-ITX. Вы думаете, мы шутим? Отнюдь! Встречайте: Gigabyte Aorus X570 I Pro WiFi.

Технические характеристики и стоимость

Процессорный разъем Socket AM4
Поддерживаемые процессоры AMD Ryzen 2-го и 3-го поколений
Чипсет AMD X570
Память 2×DDR4, до 64 ГБ, до DDR4-4400 МГц на AMD Ryzen 3000 и до 3600 МГц на AMD Ryzen 2000
двухканальный режим работы модулей ОЗУ
поддержка ECC-модулей DIMM 1Rx8/2Rx8 без буферизации
поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
Слоты расширения 1×PCI Express 4.0 x16 на AMD Ryzen 3000 или 3.0 х16 AMD Ryzen 2000
Разъемы для накопителей 4×SATA 6 Гбит/с (поддержка дисковых массивов RAID 0, RAID 1, и RAID 10)
1×M.2A (CPU, PCI-E 4.0/3.0 x4/SATA 6 Гбит/с для устройств формата 2260/2280)
1×M.2B (X570, PCI-E 4.0/3.0 x4/SATA 6 Гбит/с для устройств формата 2260/2280)
Сетевые контроллеры Intel Ethernet Connection I211-AT (10/100/1000 Мбит/с, поддержка cFosSpeed)
модуль Intel AX200NGW (Wi-Fi 6 802.11a/b/g/n/ac/ax, поддержка диапазонов 2,4/5 ГГц)
модуль Bluetooth 5.0
поддерживается стандарт беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с
Аудиоподсистема Realtek ALC1220-VB + конденсаторы Nichicon (3 шт. 100 мкФ, 6,3 В)
USB-порты 1×USB 3.2 Gen2 (Type-C на задней панели, X570)
1×USB 3.2 Gen2 (Type-A на задней панели, X570)
4×USB 3.2 Gen1 (на задней панели, CPU)
2×USB 3.2 Gen1 (доступны с внутреннего коннектора, X570)
2×USB 2.0 (доступны с внутреннего коннектора, X570)
Разъемы на задней панели DisplayPort и HDMI
2×USB 3.2 Gen1 и HDMI
2×USB 3.2 Gen1
кнопка Q-Flash Plus
1×RJ-45 и 2×USB 3.2 Gen2 (Type-C и Type-A)
2 разъема SMA для подключения антенн (2T2R)
3 разъема аудиоподсистемы
Прочие внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12V
разъем для подключения вентилятора системы охлаждения CPU
разъем для подключения корпусного вентилятора
разъем для подключения RGB LED-линеек
разъем для подключения адресуемых RGB LED-линеек
4 разъема SATA 6 Гбит/с
2 разъема M.2 Socket 3
группа разъемов для передней панели корпуса
группа аудиоразъемов для передней панели корпуса
разъем для подключения динамика
разъем для подключения 2 портов USB 2.0
разъем для подключения 2 портов USB 3.2 Gen1
разъем TPM-модуля (Trusted Platform Module)
перемычка сброса CMOS
Форм-фактор Mini-ITX (170×170 мм)
Розничные предложения

Упаковка и комплектация

Gigabyte Aorus X570 I Pro WiFi поставляется в компактной коробке, на лицевой стороне которой приведено название платы и основные ее особенности.

На обратной стороне коробки можно найти краткие технические характеристики, перечисление основных достоинств продукта и схематичное изображение портов на интерфейсной панели.

Небольшая наклейка со штрихкодами на торце коробки содержит краткое перечисление характеристик платы и ее серийный номер.

Внутри в коробке два отсека. Верхний занимает плата, упакованная в антистатический пакет и лежащая в мягкой оболочке из вспененного полиэтилена. Можно сказать, что это весьма неплохая защита, что немаловажно, поскольку только за прошедший месяц я получил на тестирование две комплектующих с пробитыми коробками. И пусть само устройство пострадало только в одном случае, дополнительная страховка в виде таких вот мягких оболочек не помешает.

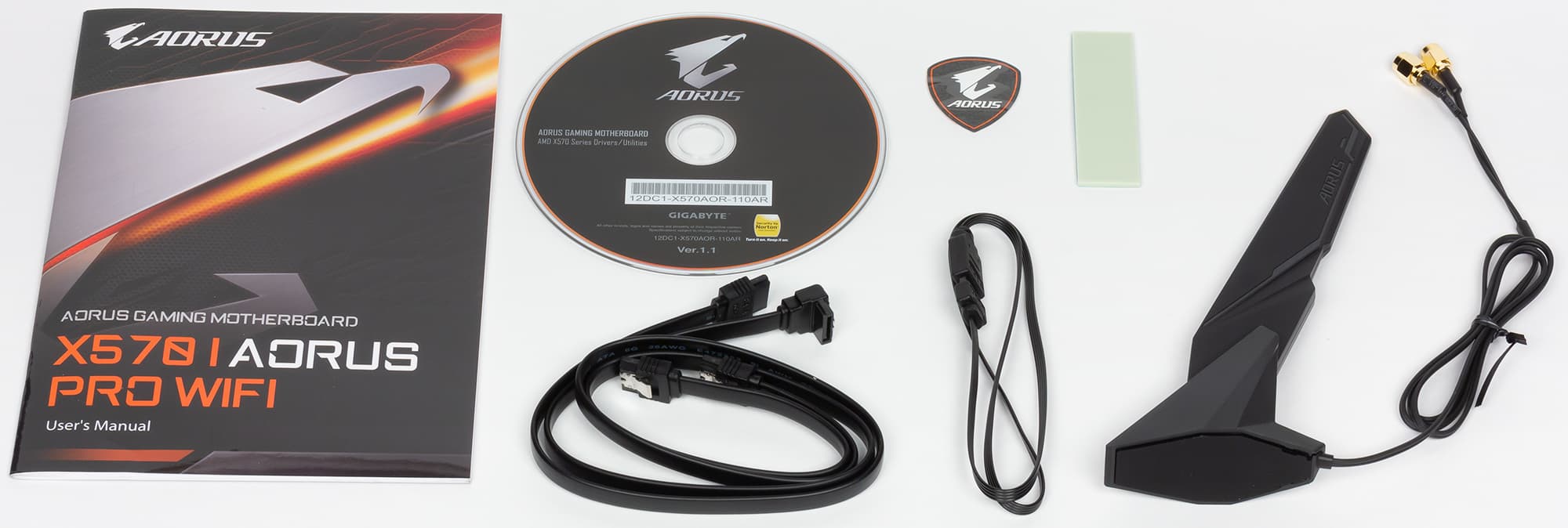

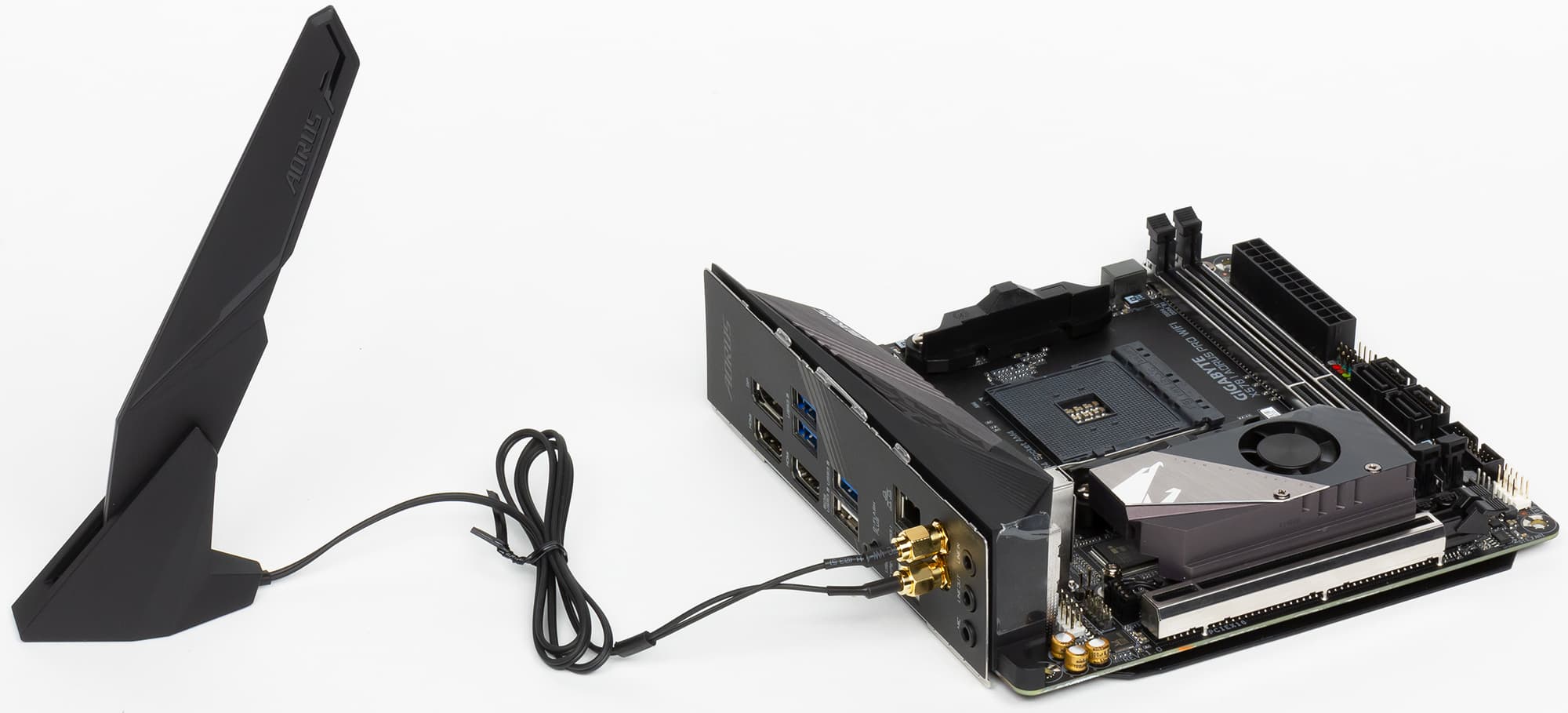

Нижнюю часть коробки занимают комплектующие. В их числе два SATA-кабеля, кабель для подсветки, антенна модуля беспроводной связи, наклейка с логотипом Aorus, диск с драйверами и инструкция.

Плата производится на Тайване и обеспечивается трехлетней гарантией. Gigabyte Aorus X570 I Pro WiFi уже поступила в продажу в российские магазины, где ее можно приобрести по цене от 16 тысяч рублей.

Дизайн и особенности

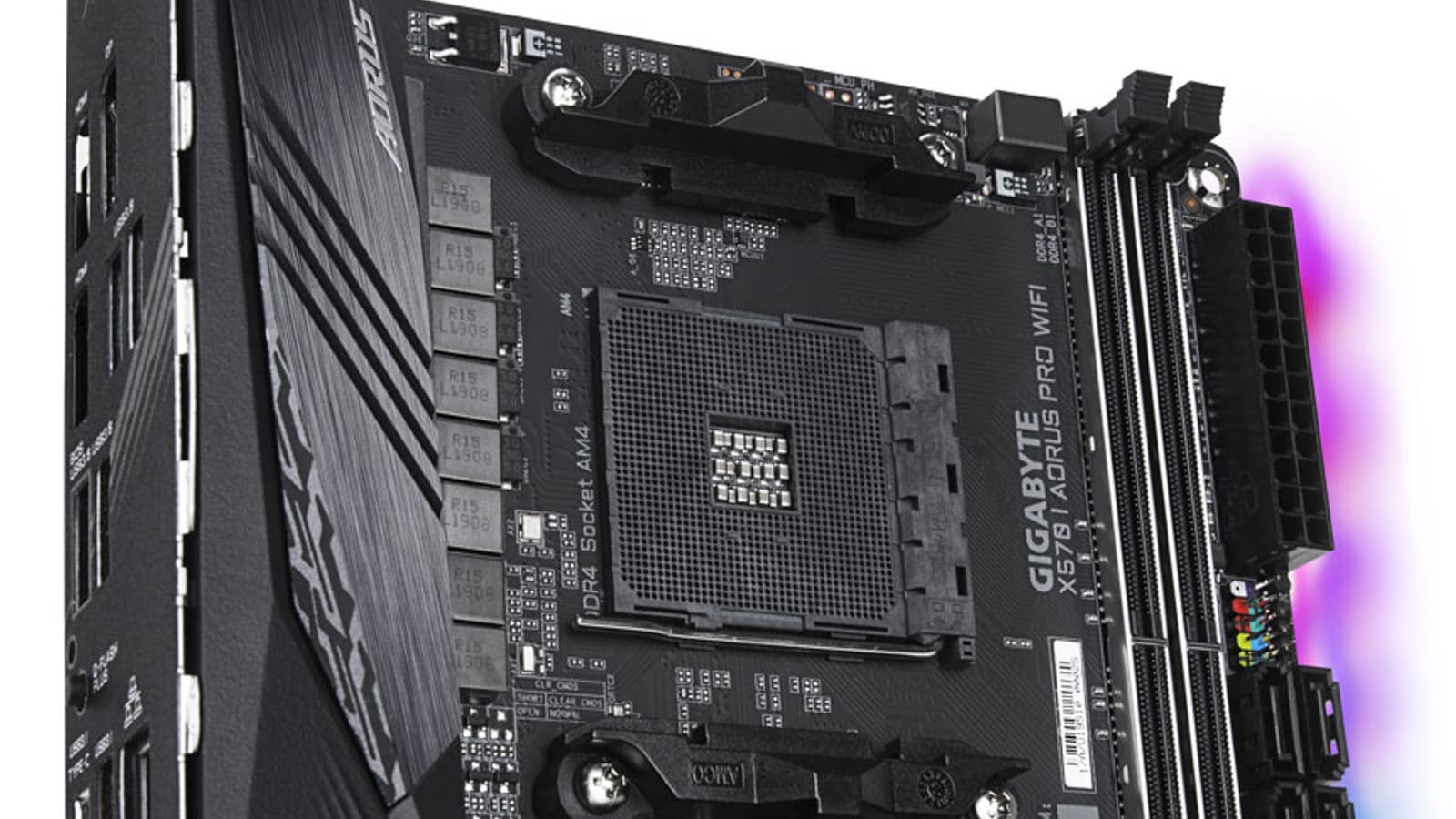

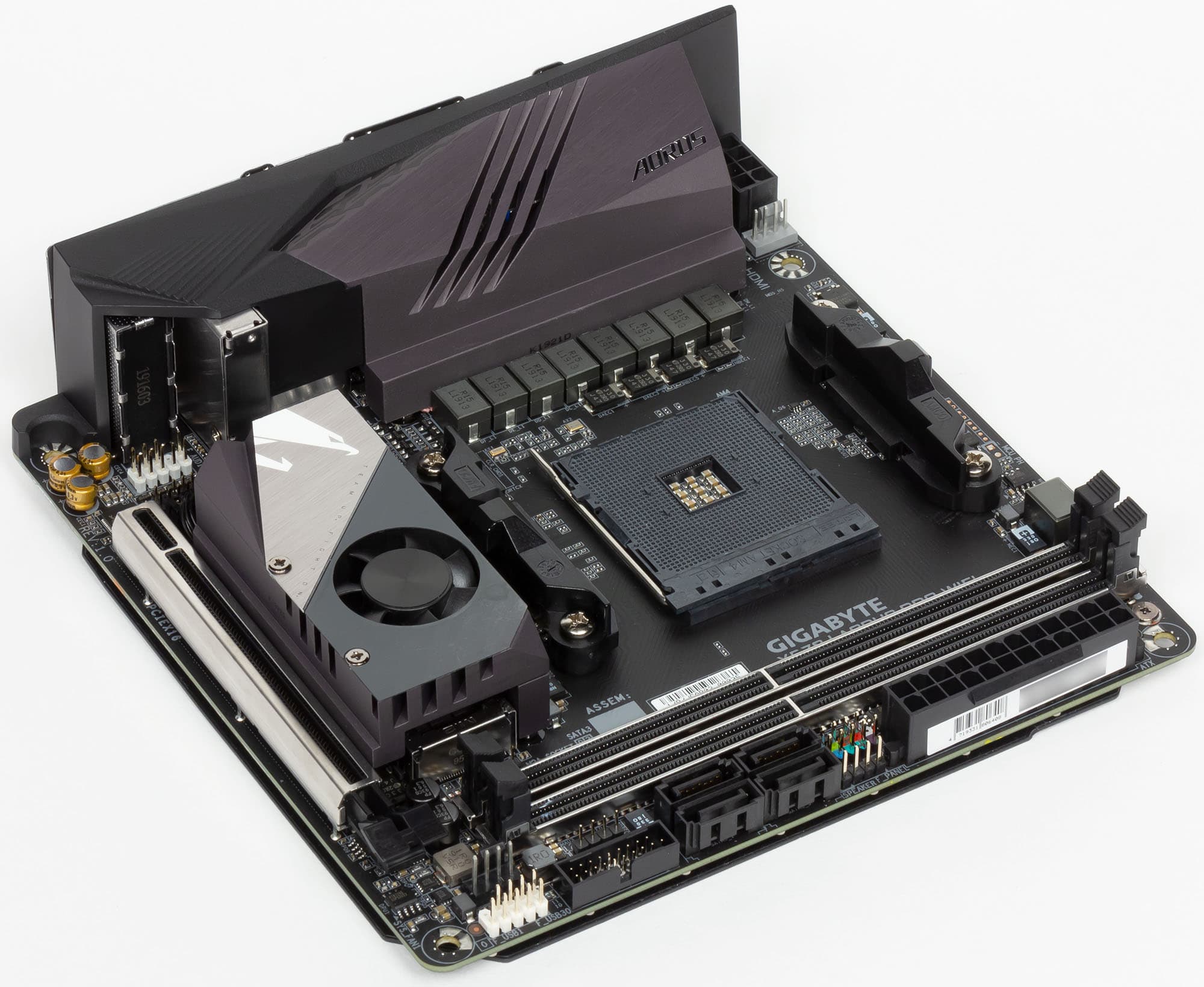

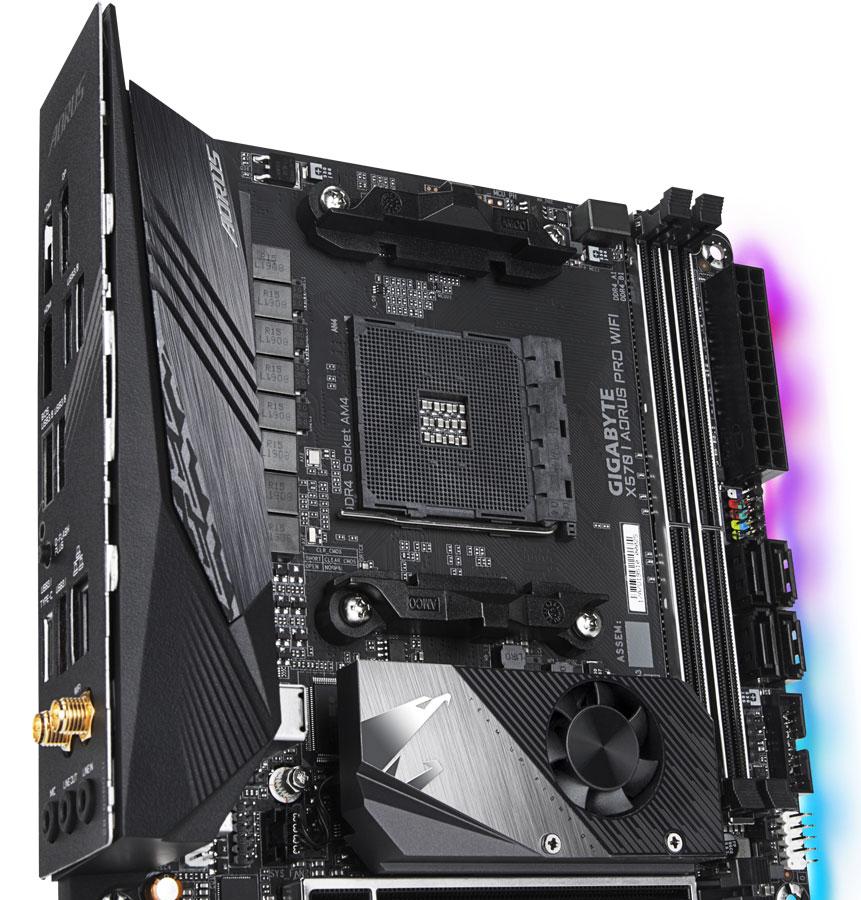

Gigabyte Aorus X570 I Pro WiFi — компактная плата формата Mini-ITX, оформленная в темных тонах. Она имеет плотную компоновку, когда все элементы размещены в непосредственной близости друг к другу, а радиатор силовой цепи питания процессора интегрирован в кожух интерфейсной панели платы.

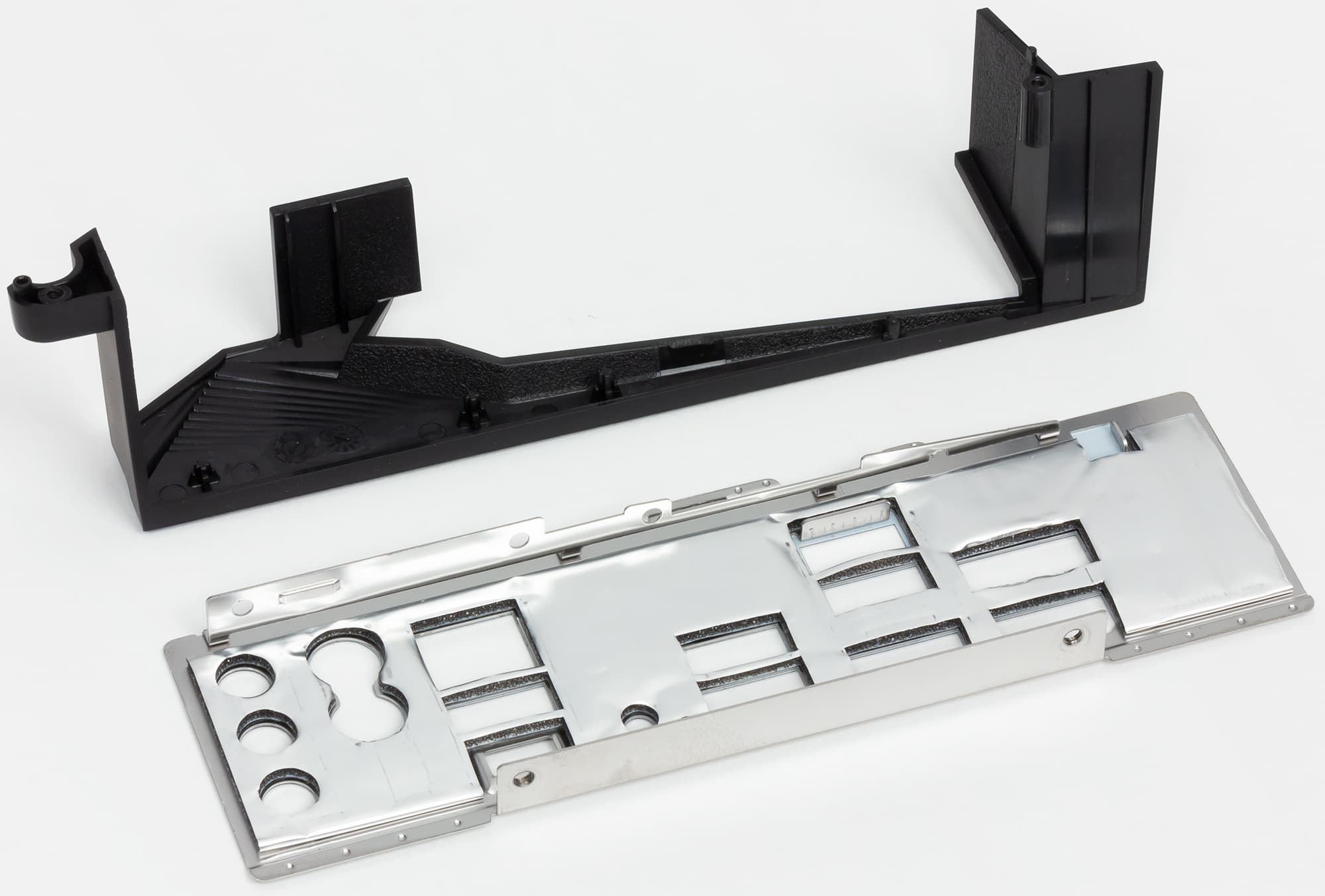

Сама панель здесь идет сразу встроенная в порты, что облегчает установку такой маленькой платы в корпус системного блока.

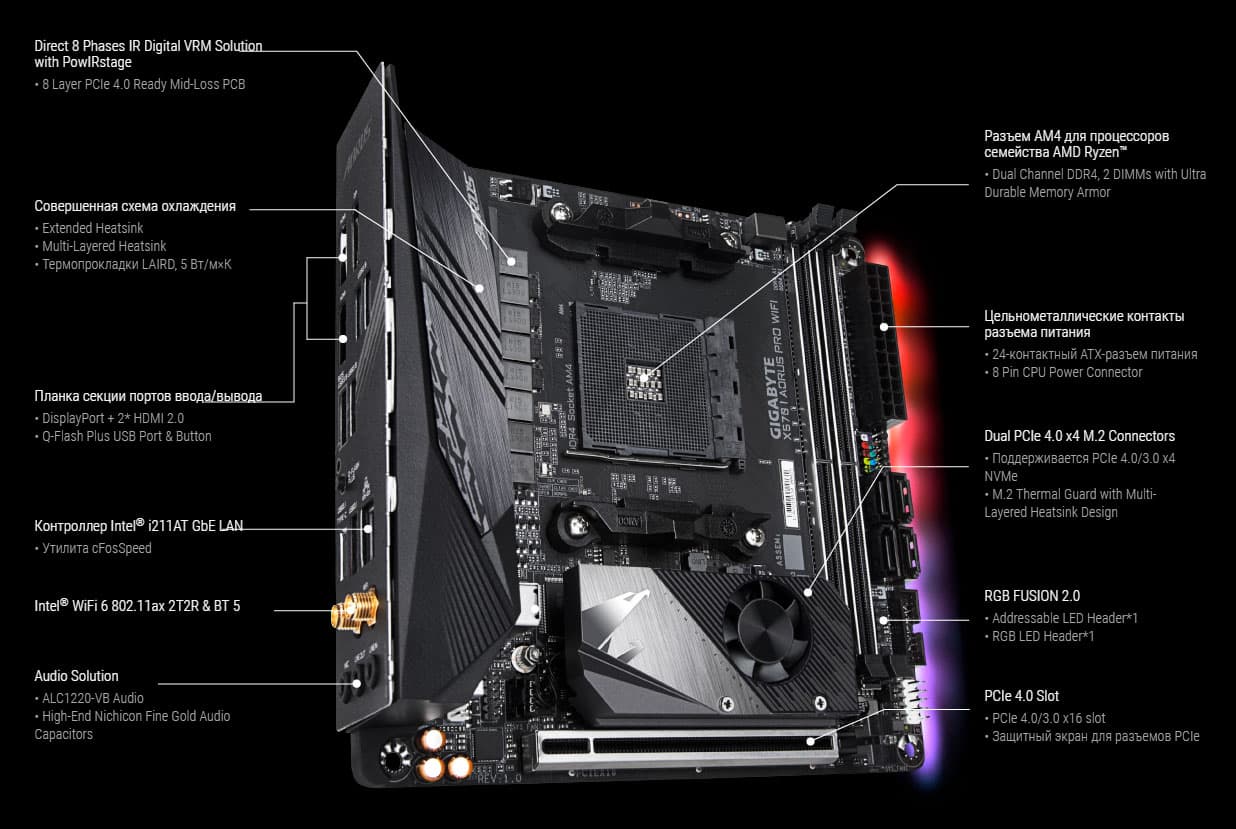

Среди основных достоинств новой Gigabyte Aorus X570 I Pro WiFi, приведенных на фото ниже, можно выделить восьмислойную печатную плату с восьмифазной же системой питания процессора, два разъема M.2 и разъем PCI Express версии 4.0, два сетевых контроллера и подсветку.

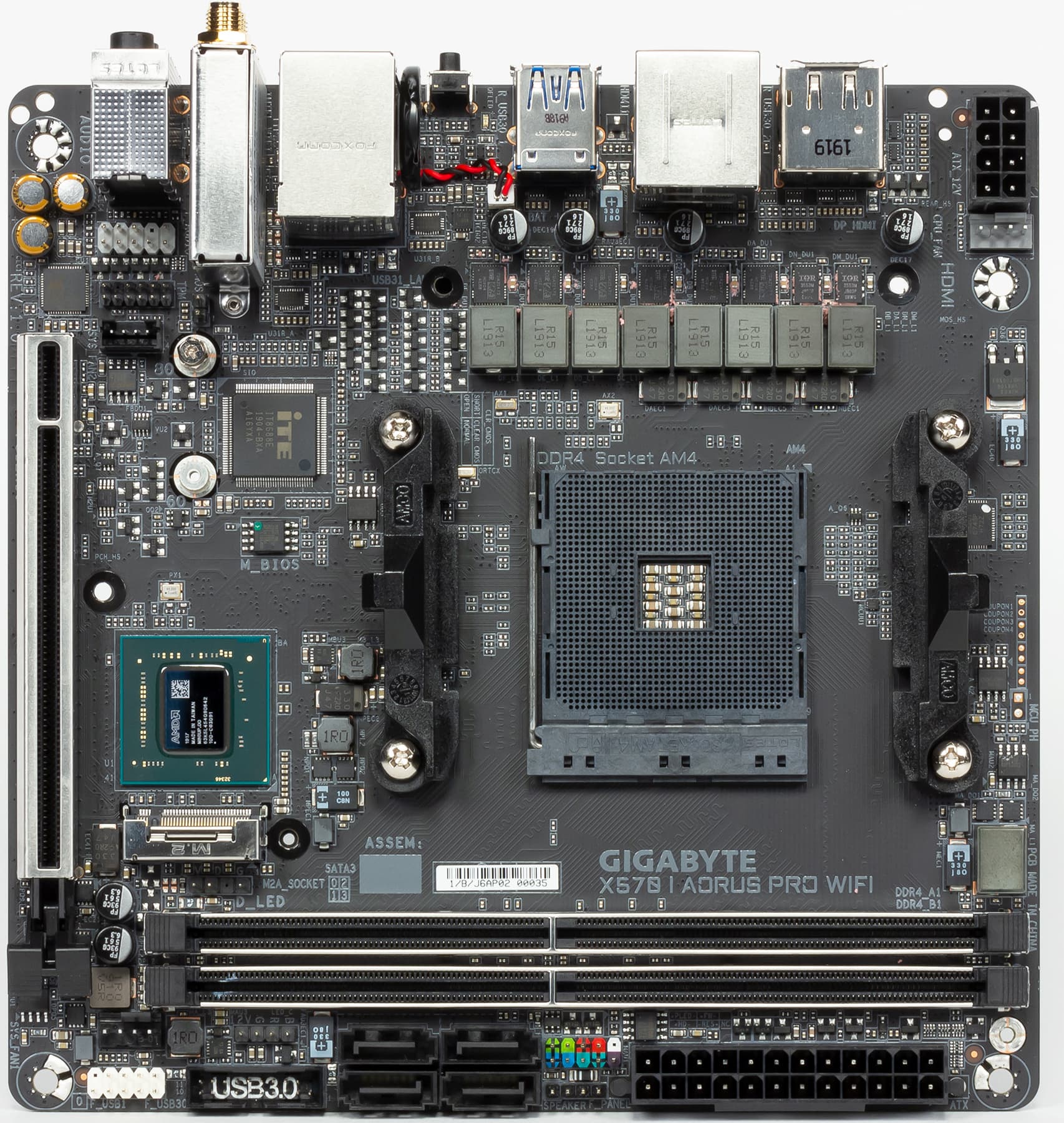

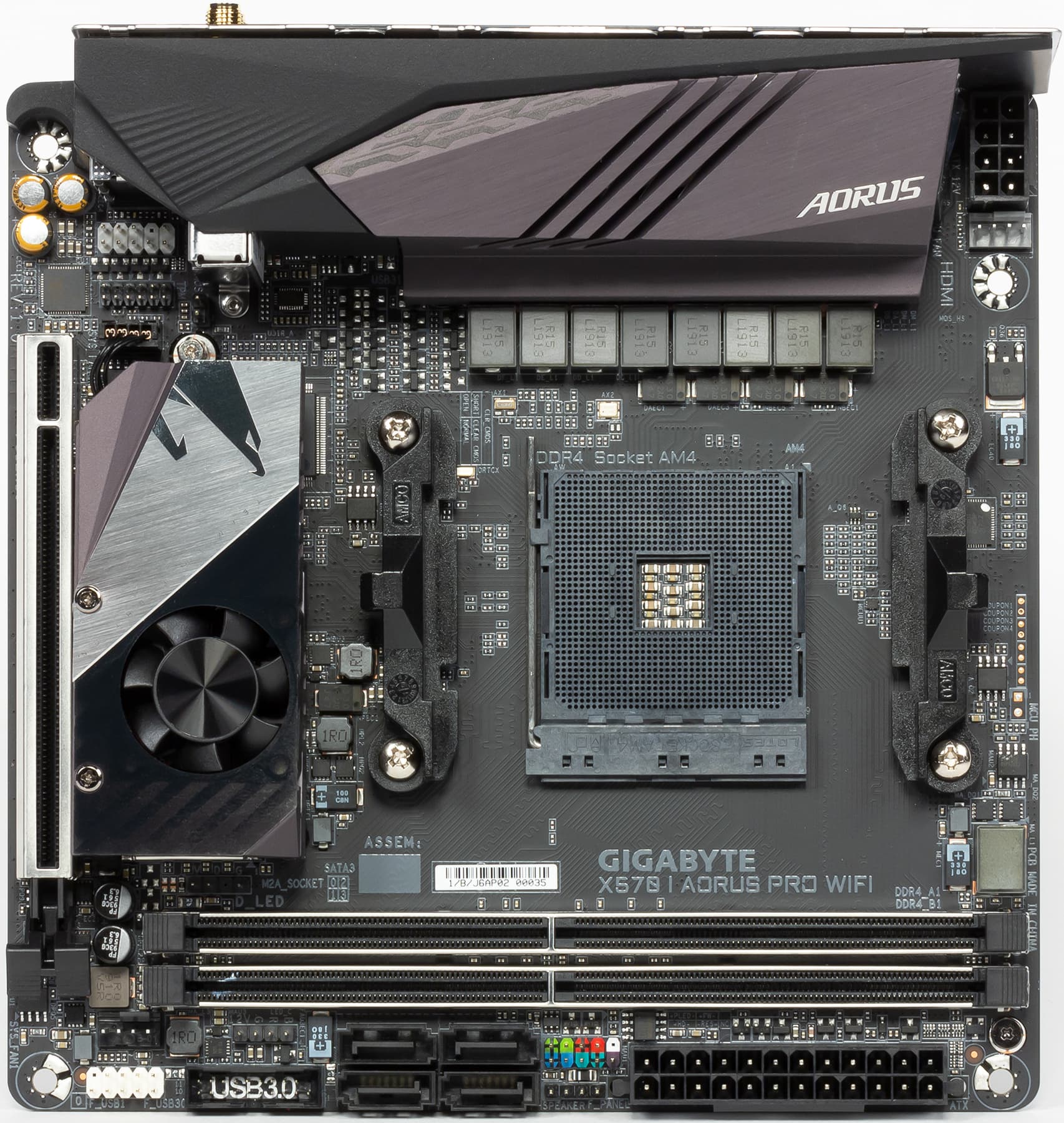

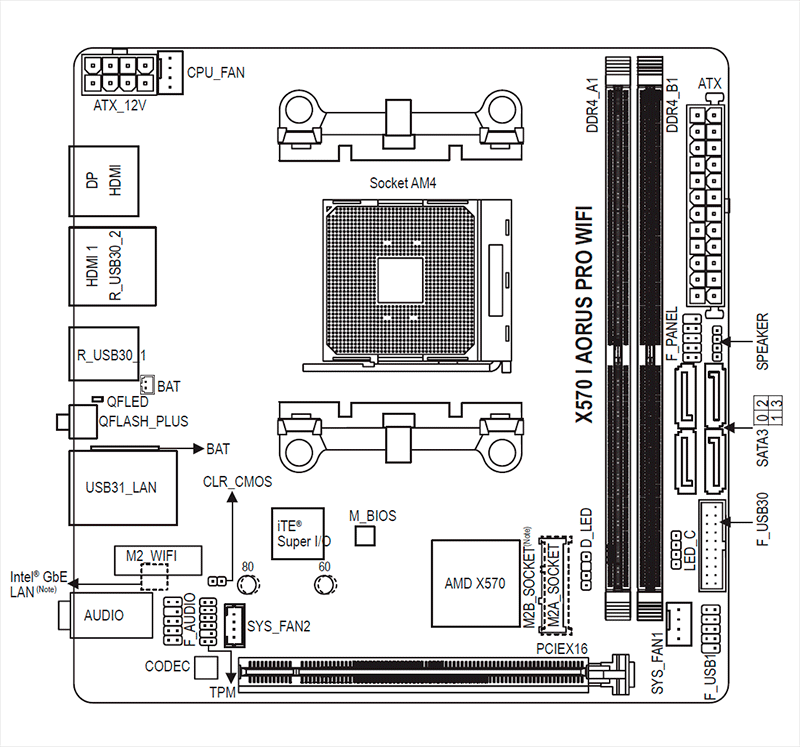

Детальное расположение элементов и контроллеров платы приведено на схеме из инструкции по эксплуатации.

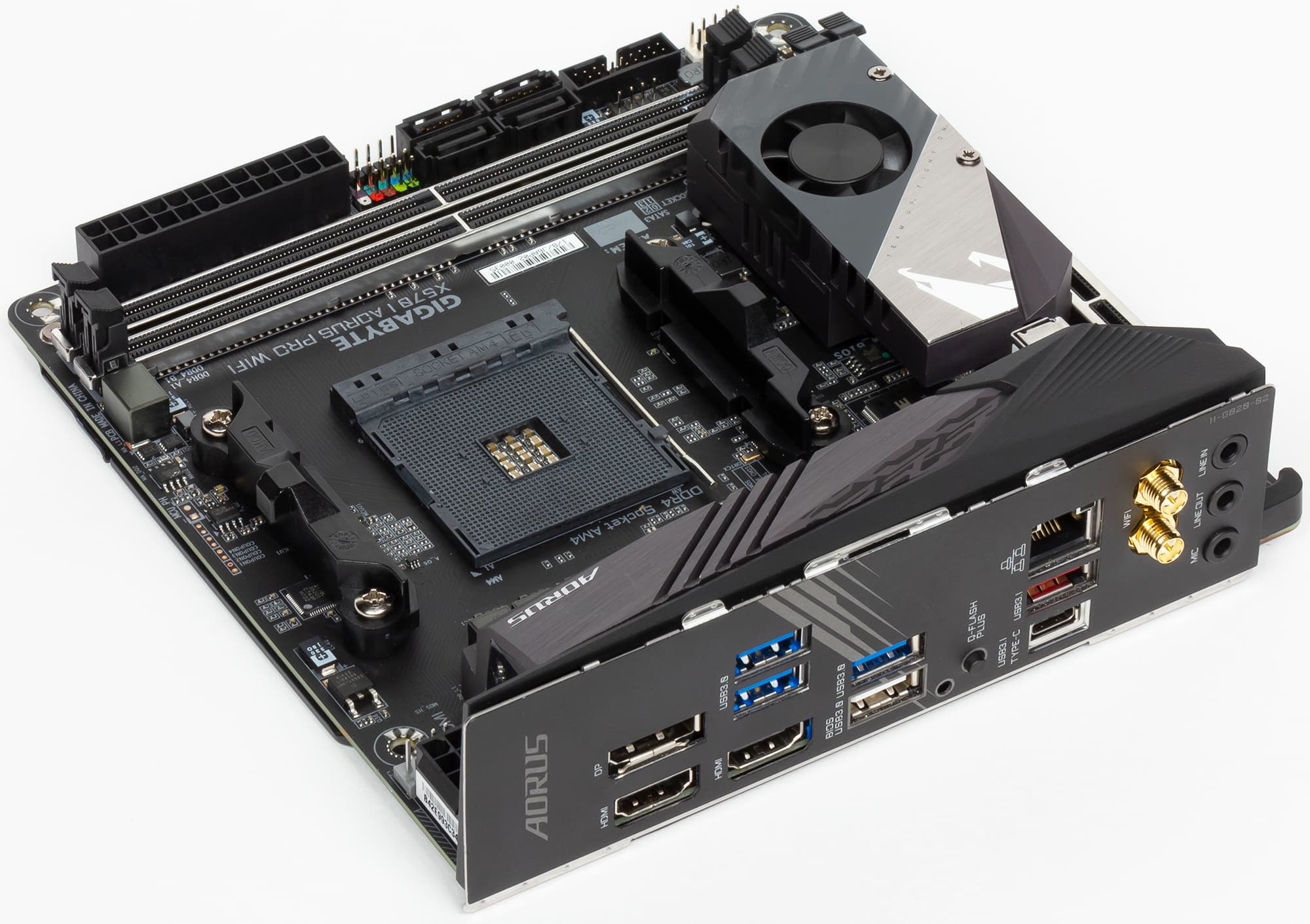

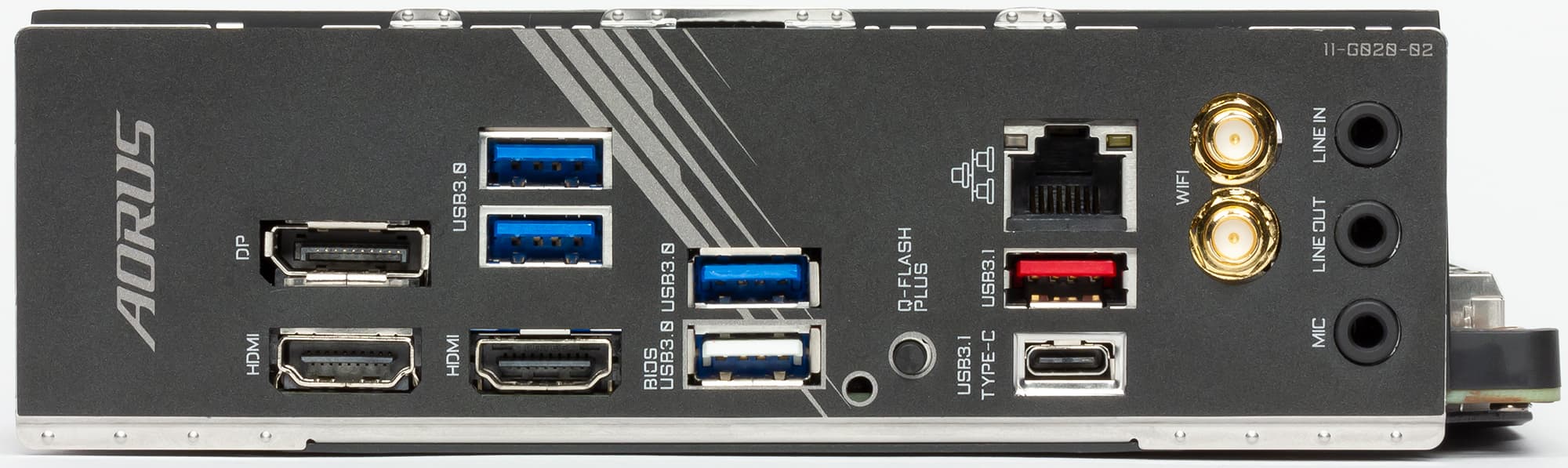

На панели ввода/вывода платы размещено три видеовыхода, 6 портов USB, включая два высокоскоростных USB 3.2 Gen2, сетевая розетка RJ-45 и разъемы для подключения беспроводной антенны, три аудиовыхода и кнопка Q-Flash plus.

Если плата будет размещена на тестовом стенде, то промаркированные порты можно считать удобством, а когда она будет установлена в корпус системного блока, то особого значения данный факт уже иметь не будет. Добавим, что интерфейсная панель снимается вместе с пластиковой накладкой.

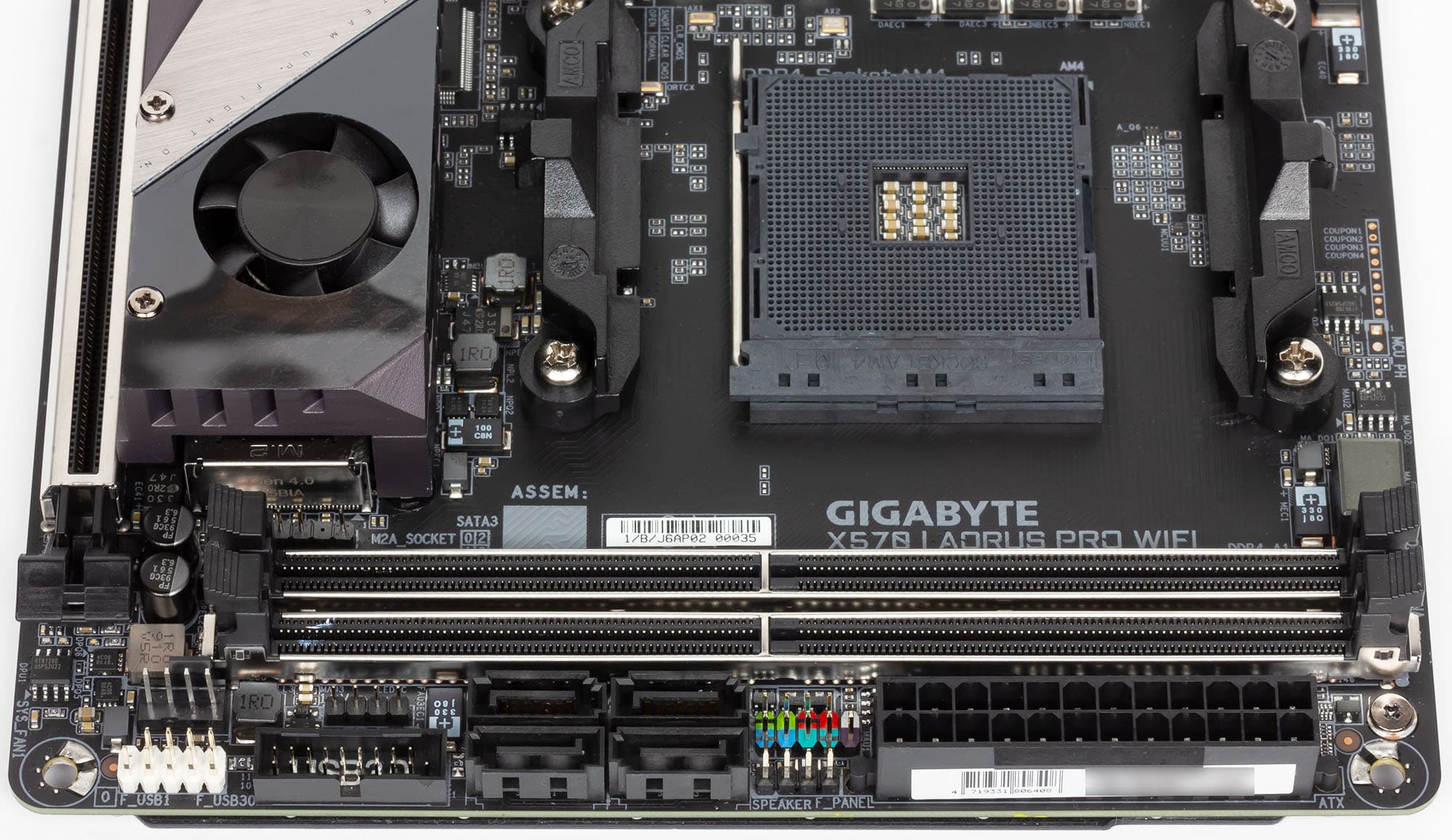

Поскольку в формате Mini-ITX есть только 289 см² площади, то плотность элементов и разъемов на лицевой стороне очень высокая.

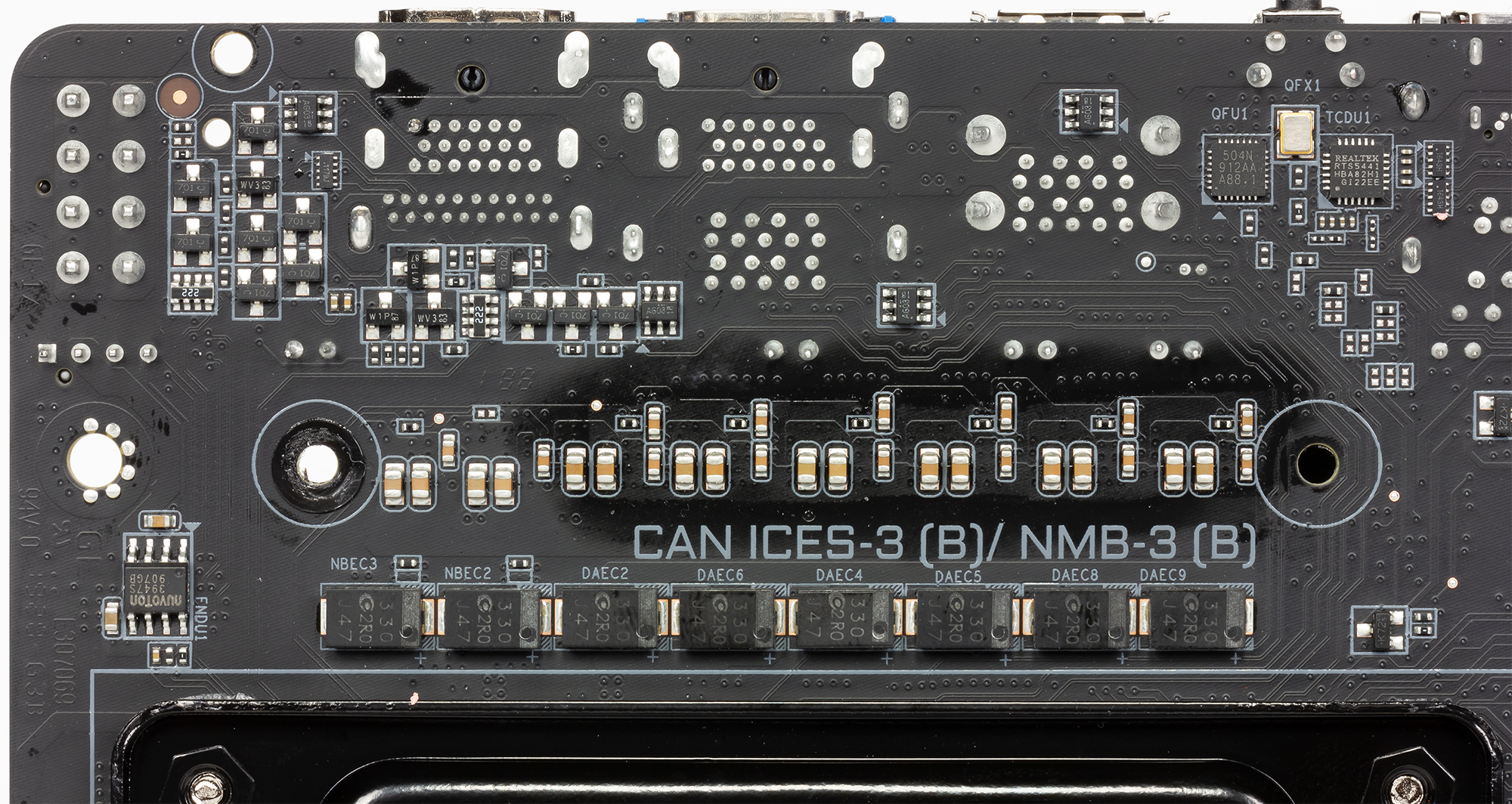

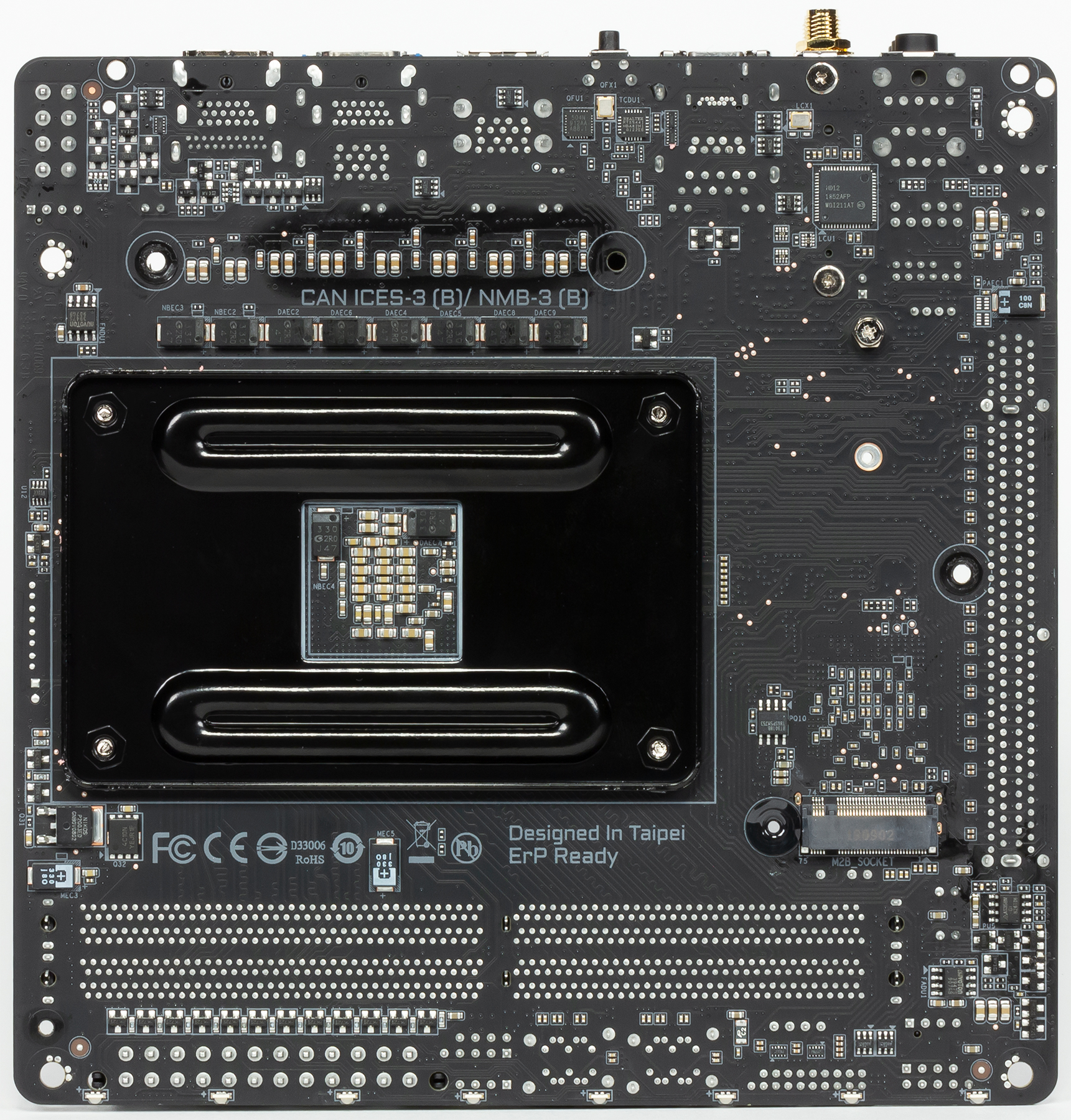

И это несмотря на тот факт, что некоторые микросхемы, контроллеры и разъемы вынесены на обратную сторону текстолита, дополнительно защищенную металлической пластиной.

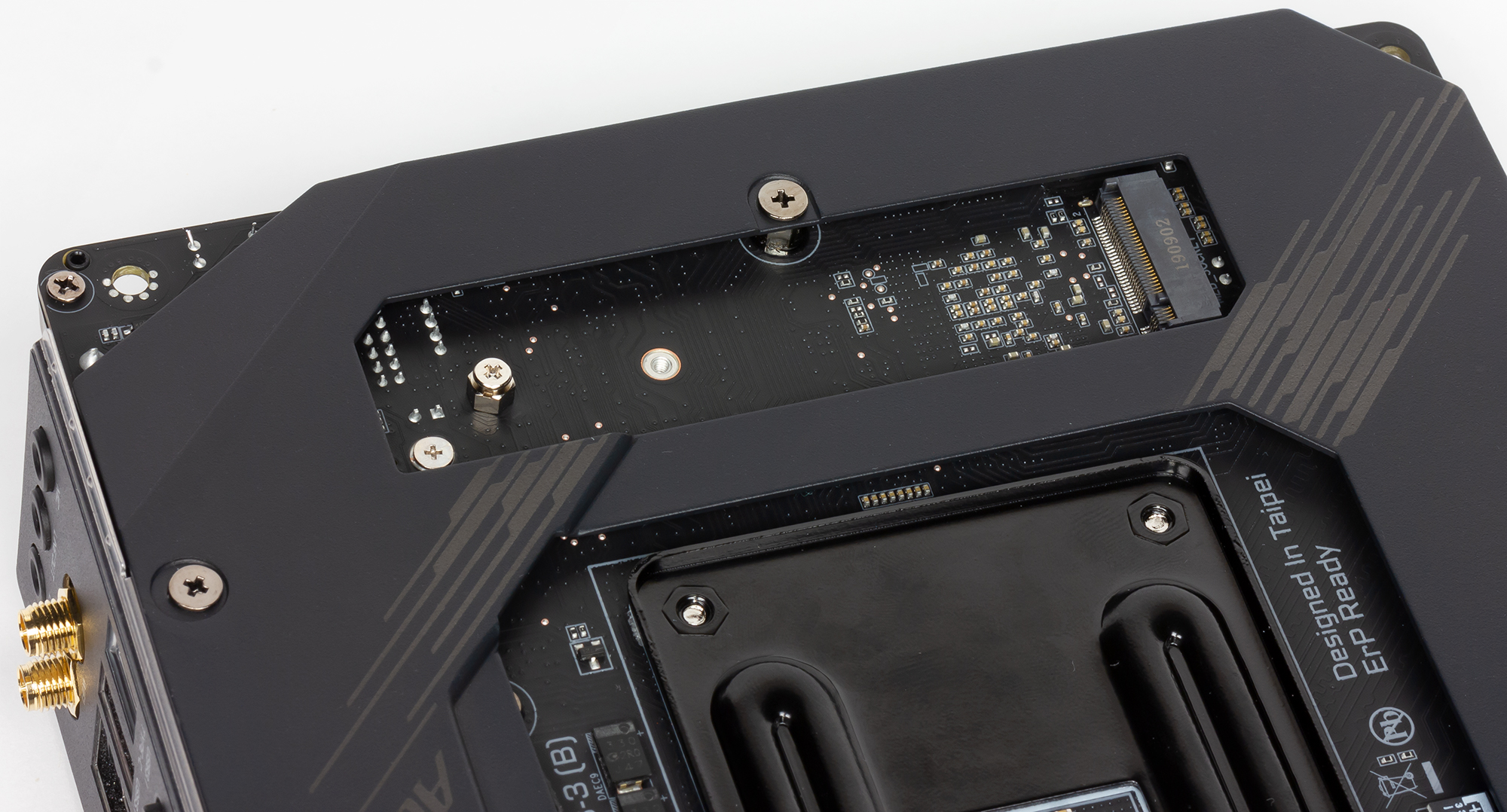

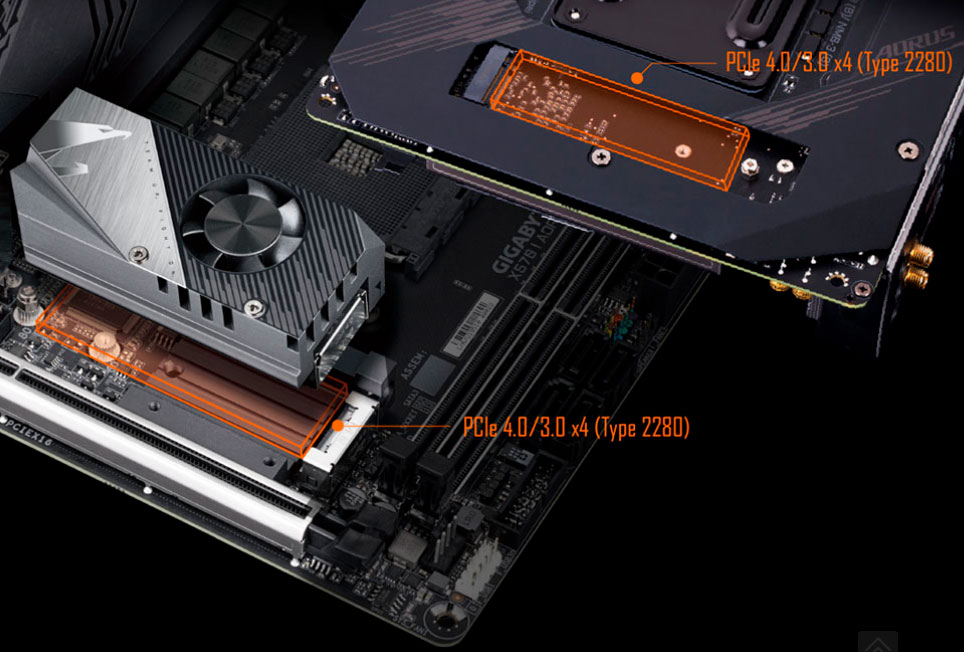

Удобно, что место под размещение накопителя в порт M.2 не закрыто данной пластиной, что не только позволит устанавливать и вынимать накопитель без демонтажа платы из корпуса системного блока (без вырезов в поддоне мы корпусов уже несколько лет не встречали), но и оснастить накопитель радиатором для его более эффективного охлаждения.

Винтовое крепление всех радиаторов и навесных элементов платы позволяет быстро и аккуратно снять с нее радиаторы и кожух, чтобы предметно изучить все компоненты.

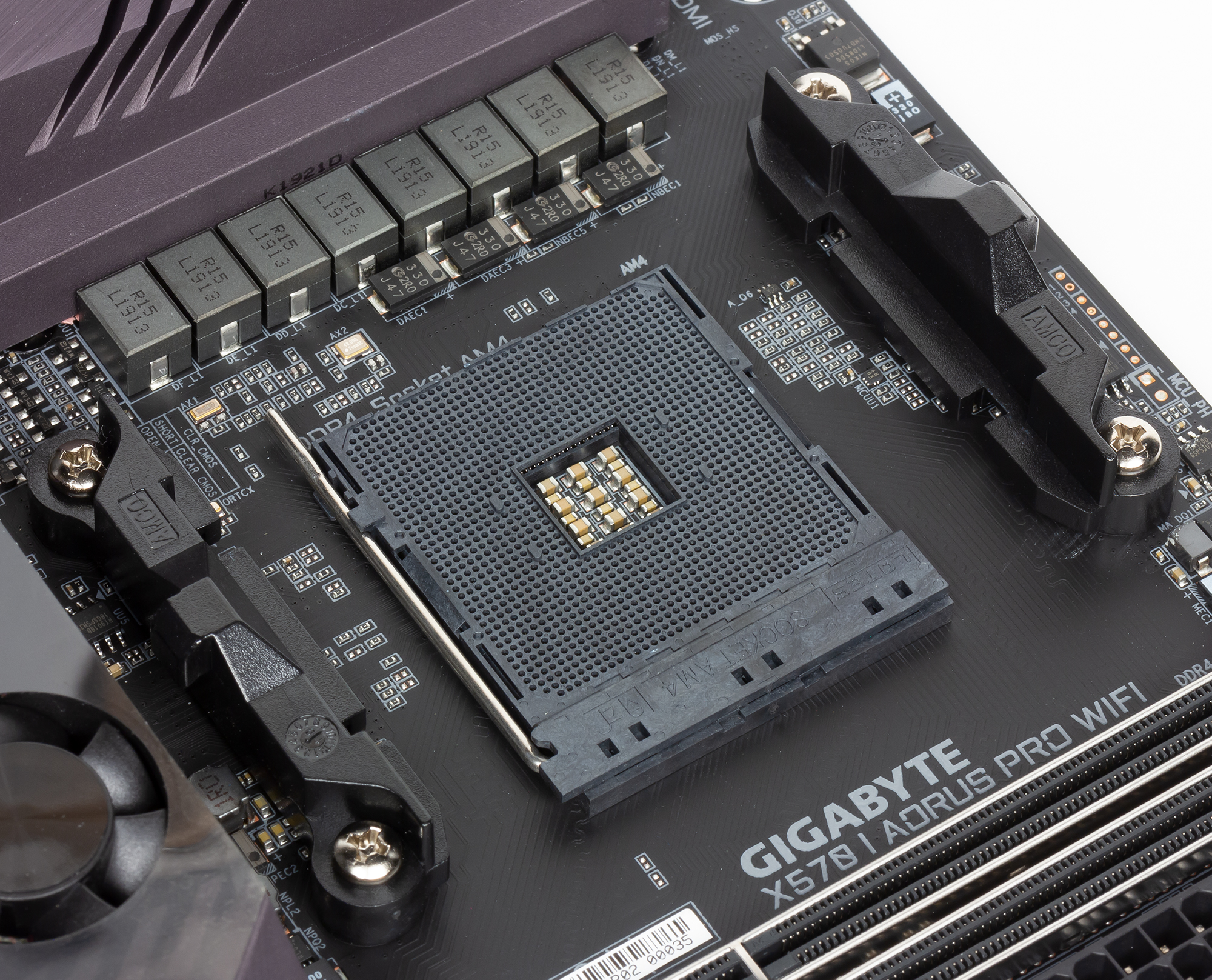

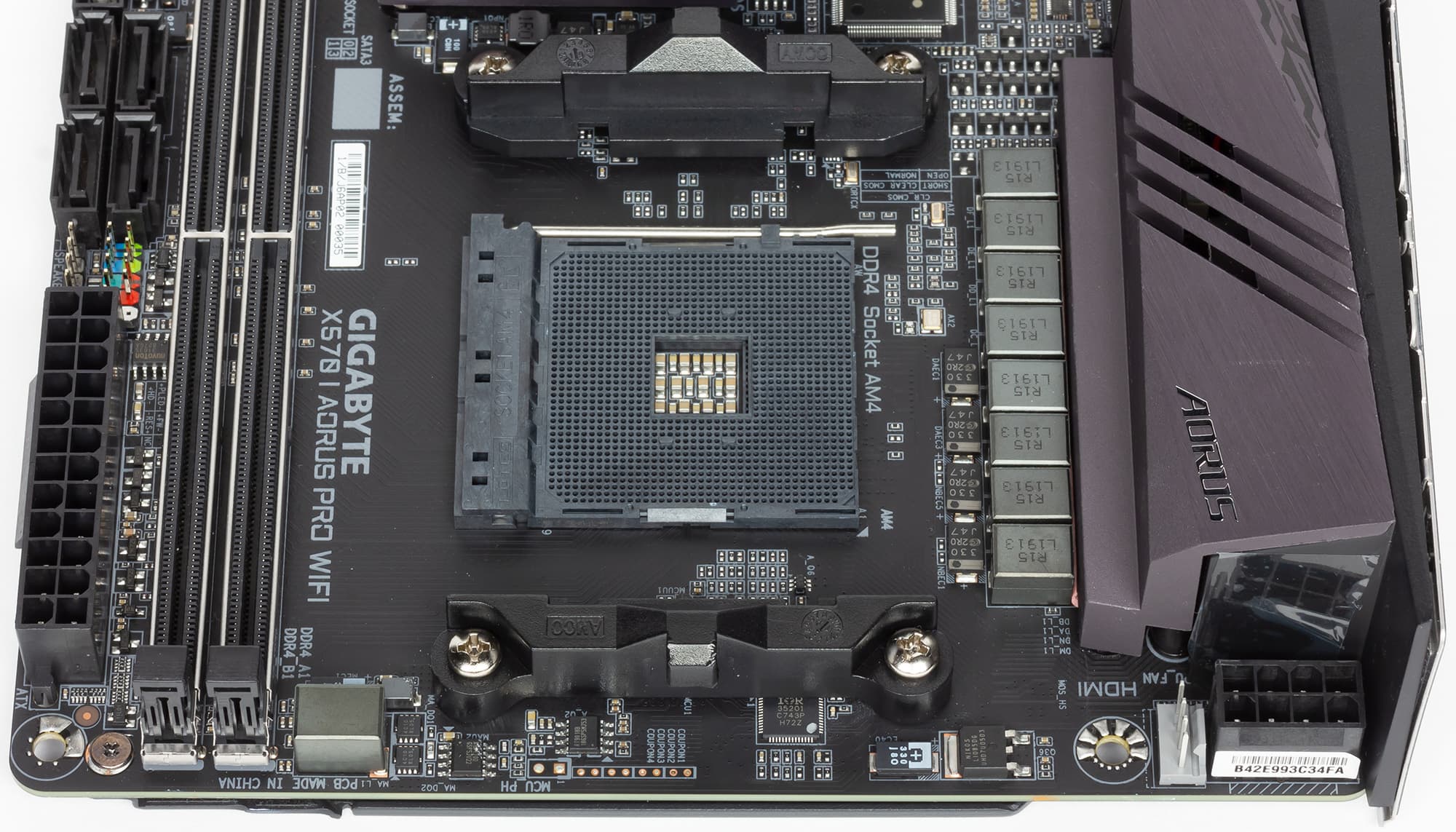

Gigabyte Aorus X570 I Pro WiFi оснащается стандартным разъемом Socket AM4 и поддерживает все процессоры AMD Ryzen второго и третьего поколений. Еще одним плюсом такого подхода к процессорным разъемам AMD является совместимость с существующими системами охлаждения CPU.

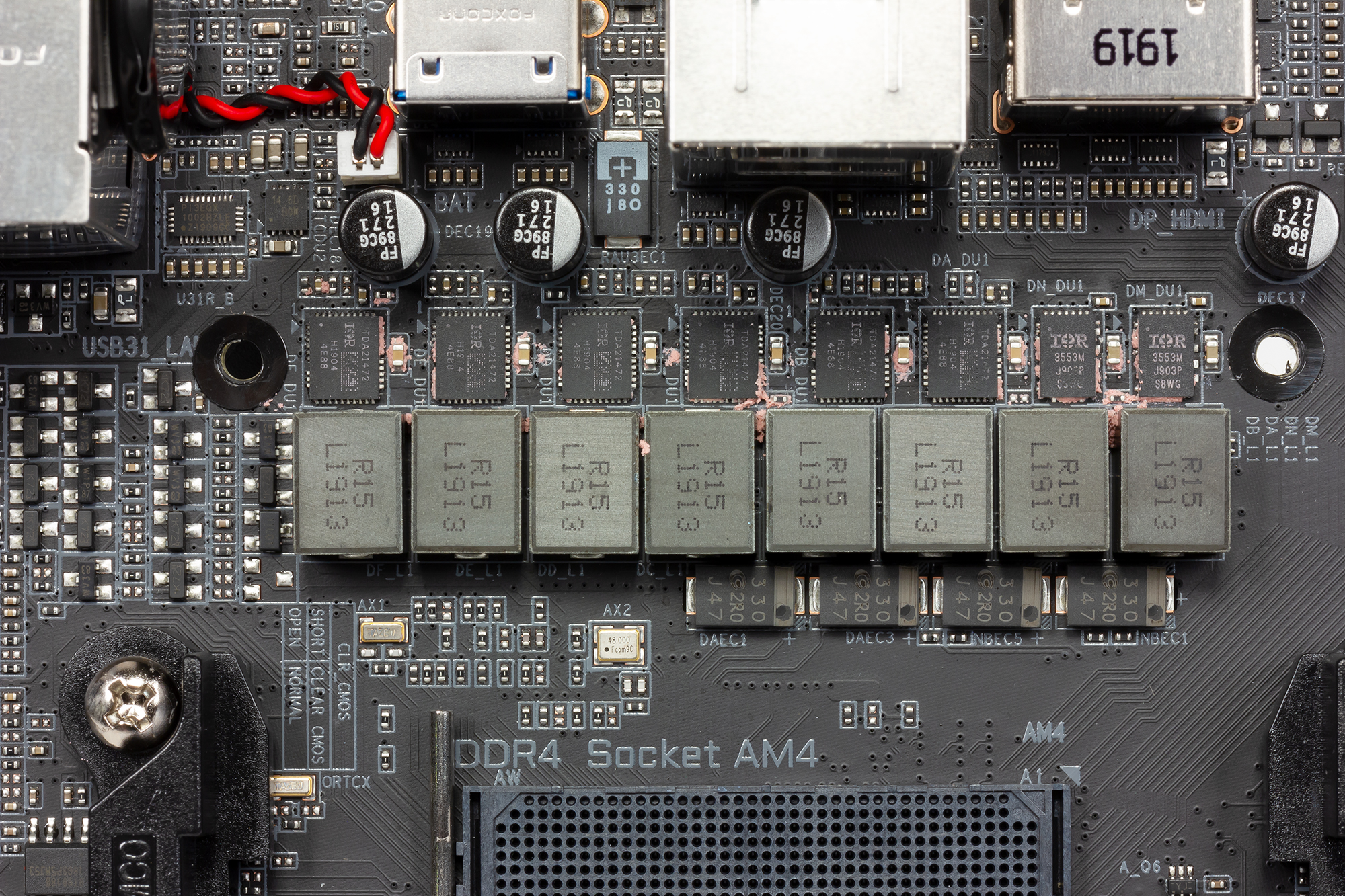

В системе питания платы используются восемь честных фаз (без дублеров), скомпонованные из шести Infineon TDA21472 Power Stage (70 A) для ядра процессора и двух IR3553 (40 A) для SoC.

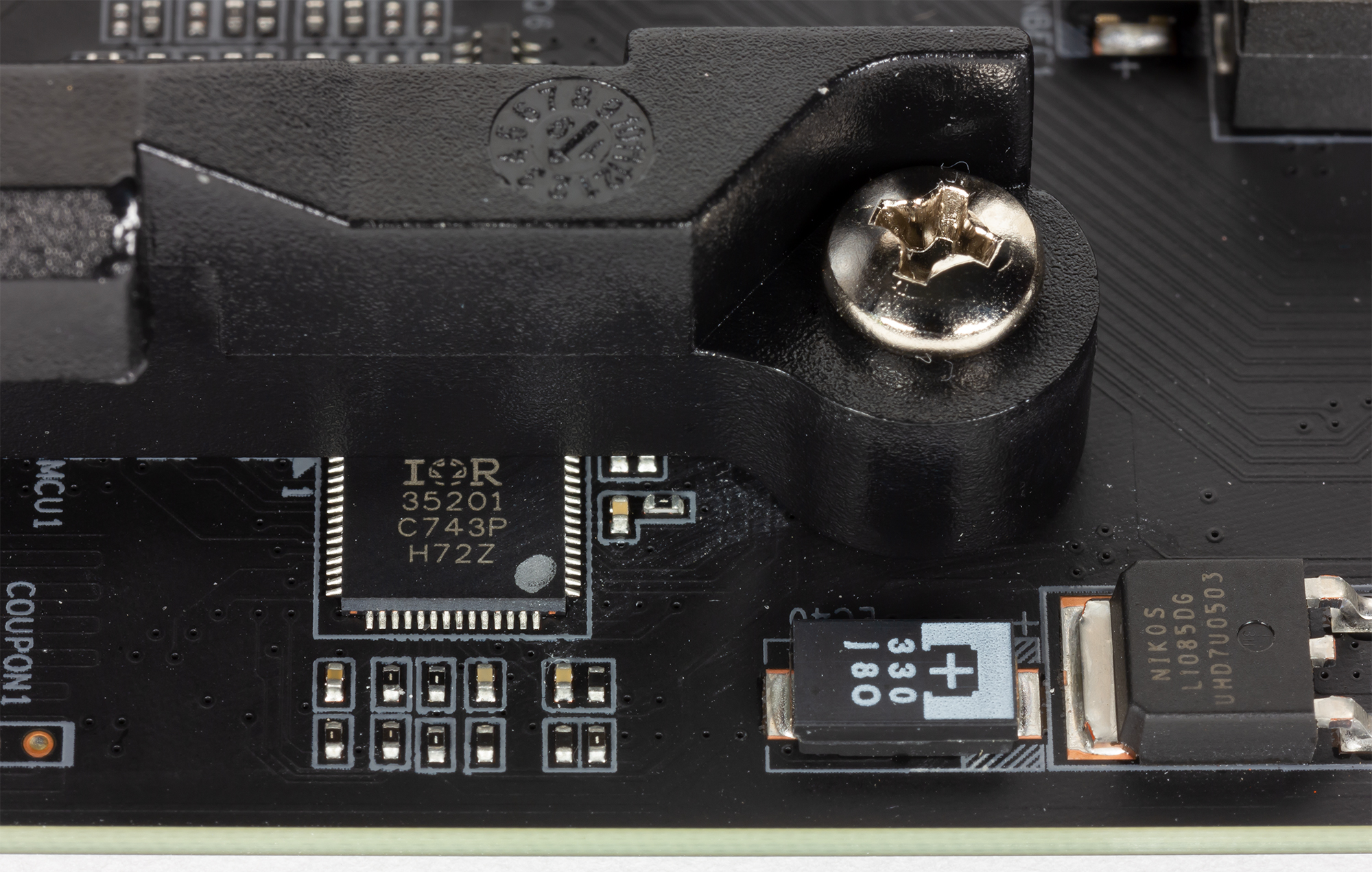

За управление питанием процессора отвечает восьмиканальный PWM-контроллер IR 35201.

Видеть подобную систему питания процессора на плате формата Mini-ITX весьма необычно и в то же время приятно, поскольку ее с запасом хватит для любых вышедших процессоров AMD Ryzen 3000 как в номинальном режиме работы, так и при разгоне.

На плате используются два разъема питания с 24 и 8 контактами, но восьмиконтактный разъем расположен в самом углу и в непосредственной близости к интерфейсной панели, поэтому подключать и отключать от него кабель мы рекомендуем до установки платы в посадочное место корпуса.

Отметим, что контактные иглы внутри разъемов питания платы цельнометаллические и повышенной плотности, поэтому они долговечнее и надежнее обычных полых игл.

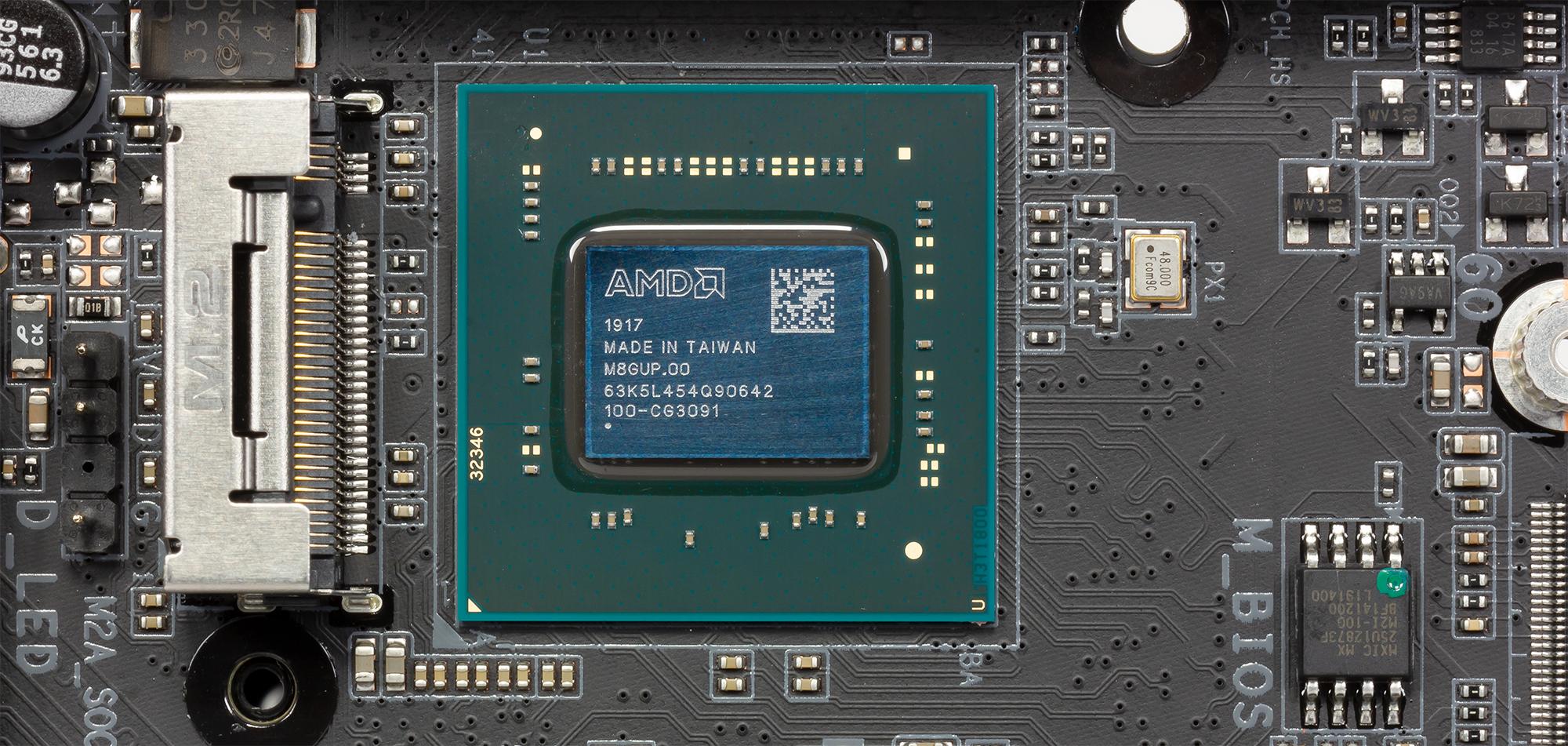

В основе материнской платы лежит новый набор системной логики AMD X570. Кристалл чипсета контактирует со своим небольшим радиатором через сухой термоинтерфейс серого цвета.

Кстати, в процессе работы чипсет довольно серьезно греется, вплоть до 65 °C.

Плата оснащена двумя слотами DIMM оперативной памяти, облаченными в металлизированную оболочку Ultra Durable Memory Armor. Последняя не только усиливает сами разъемы, но и защищает контакты в них от электромагнитных помех.

На Gigabyte Aorus X570 I Pro WiFi можно установить два DDR4-модуля суммарным объемом 64 ГБ с частотами от 2133 до 4400 МГц при использовании процессоров AMD Ryzen третьего поколения и до 3600 МГц при использовании процессоров второго поколения. Поддерживаются XMP (Extreme Memory Profile) и огромный перечень сертифицированных для данной модели платы комплектов памяти.

Слот PCI Express на плате всего один, но он также имеет оболочку Ultra Durable, усиливающую его на излом в 1,7 раза и на выдергивание в 3,2 раза.

Слот PCI Express поддерживает работу в режиме 4.0 x16 (31,5 Гбит/с) с процессорами AMD Ryzen 3000 и в режиме 3.0 х16 (15,8 Гбит/с) с AMD Ryzen 2000.

Для накопителей плата имеет четыре порта SATA600 с пропускной способностью до 6 Гбит/с, которые реализованы возможностями чипсета AMD X570 и расположены в вертикальной ориентации. Поддерживается создание массивов RAID уровней 0, 1 и 10. Поддержку высокоскоростных накопителей SSD на данной модели платы реализовали двумя портами M.2, совместимыми, как с SATA-, так и PCI Express-устройствами длиной 60 или 80 мм. M.2A расположен на обратной стороне текстолита и подключен к процессору, а M.2B размещен под радиатором и вентилятором чипсета, к которому он и подключен.

Интересно, что из двух одинаковых накопителей в этих портах можно организовать RAID 0, достигнув очень высоких скоростей чтения и записи.

Несмотря на компактные размеры, Gigabyte Aorus X570 I Pro WiFi оснастили десятью портами USB. Два скоростных порта USB 3.2 Gen2 (Type-A и Type-C) реализованы набором системной логики AMD X570 и выведены на заднюю панель платы. Там же можно найти четыре USB 3.2 Gen1, реализованные процессорными линиями. Еще две пары портов USB 3.2 Gen1 и USB 2.0 можно подключить к коннекторам на текстолите. За их работу отвечает чипсет AMD X570.

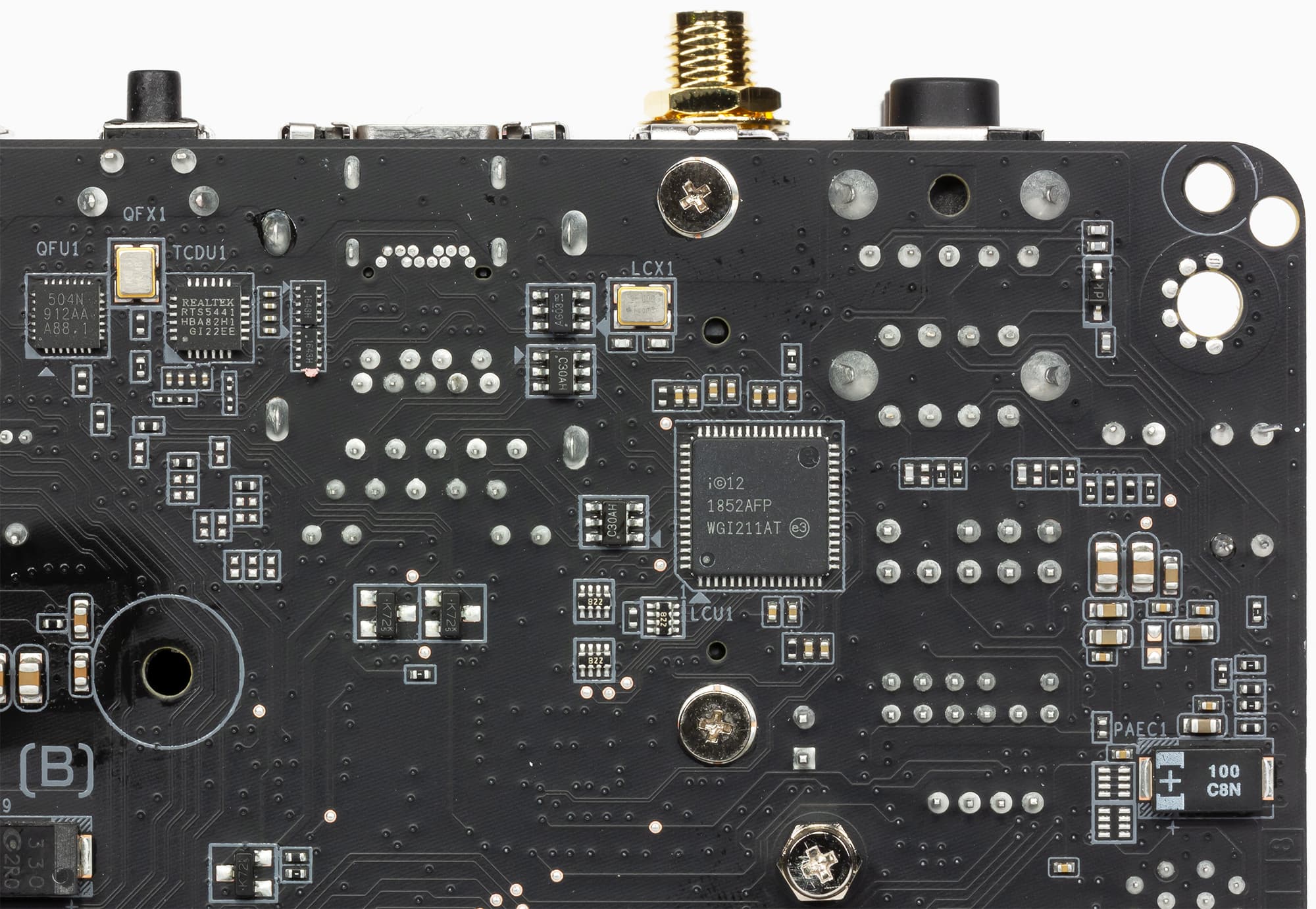

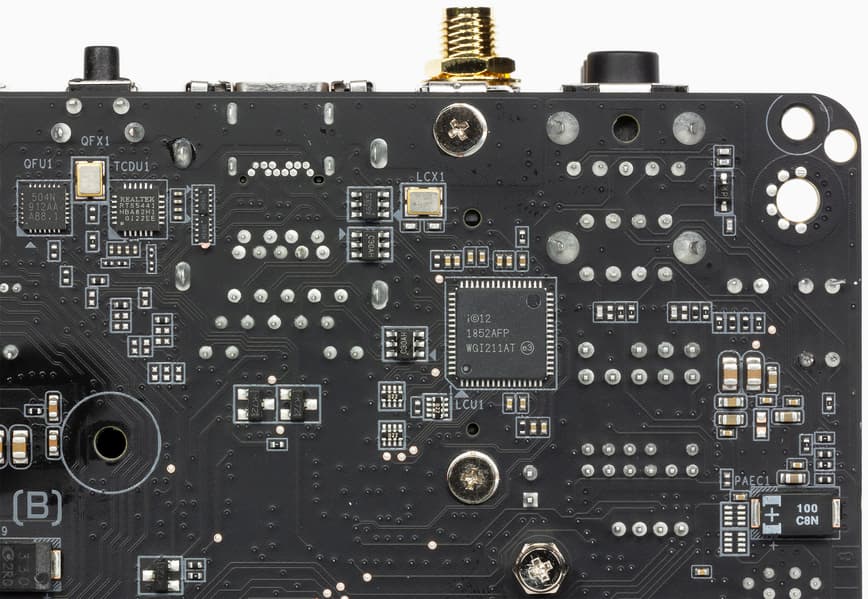

Кабельная сеть на плате реализована контроллером Intel Ethernet Connection I211-AT

Он поддерживает технологию приоритезации трафика cFosSpeed, уменьшающую задержки и снижающую время отклика.

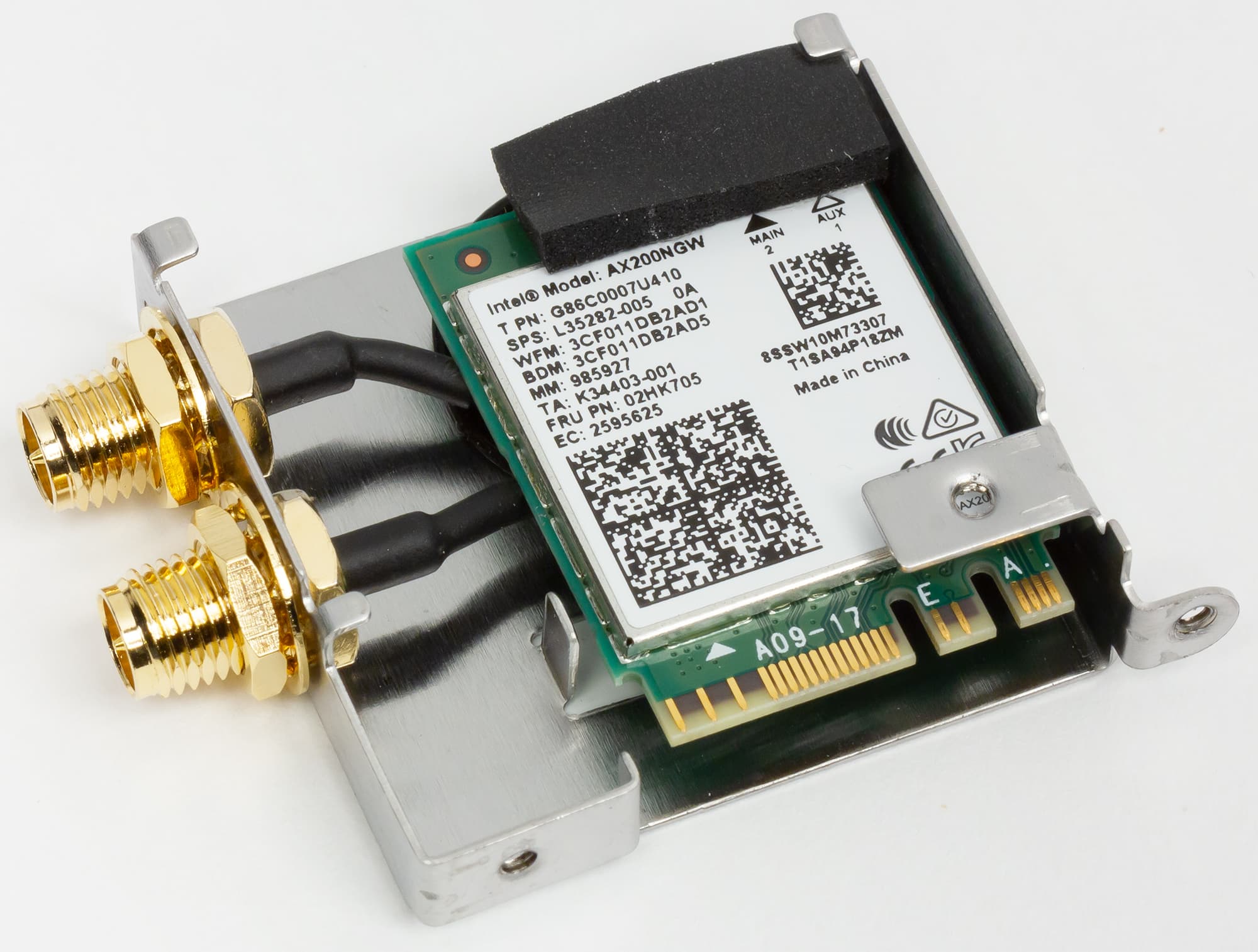

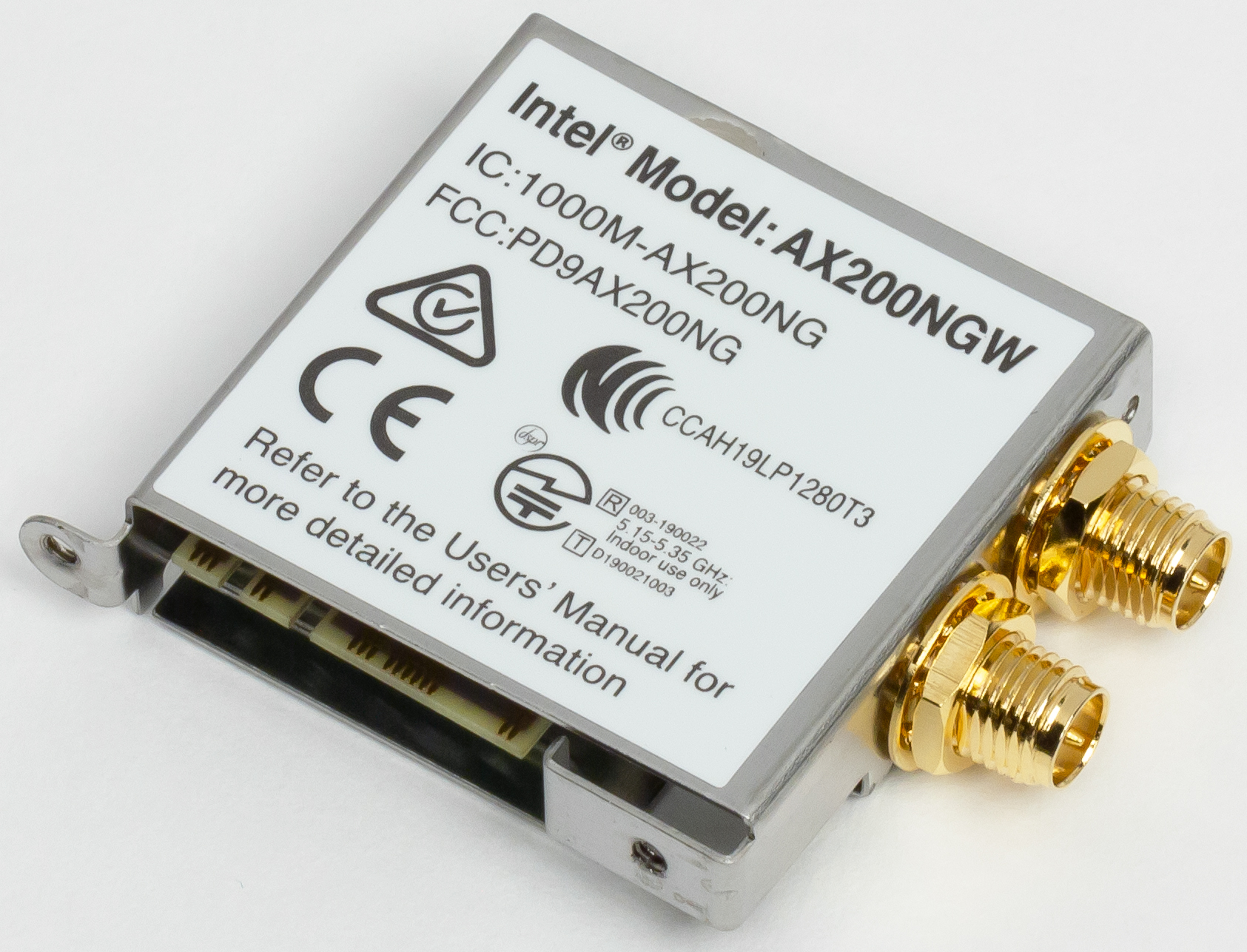

Беспроводная связь реализована контроллером Intel AX200NGW, установленным в слот M.2 (E-key) с выведенными коннекторами для антенн на заднюю панель.

Контроллером поддерживаются высокоскоростные стандарты связи WiFi 6 (802.11ax) и Bluetooth 5.0.

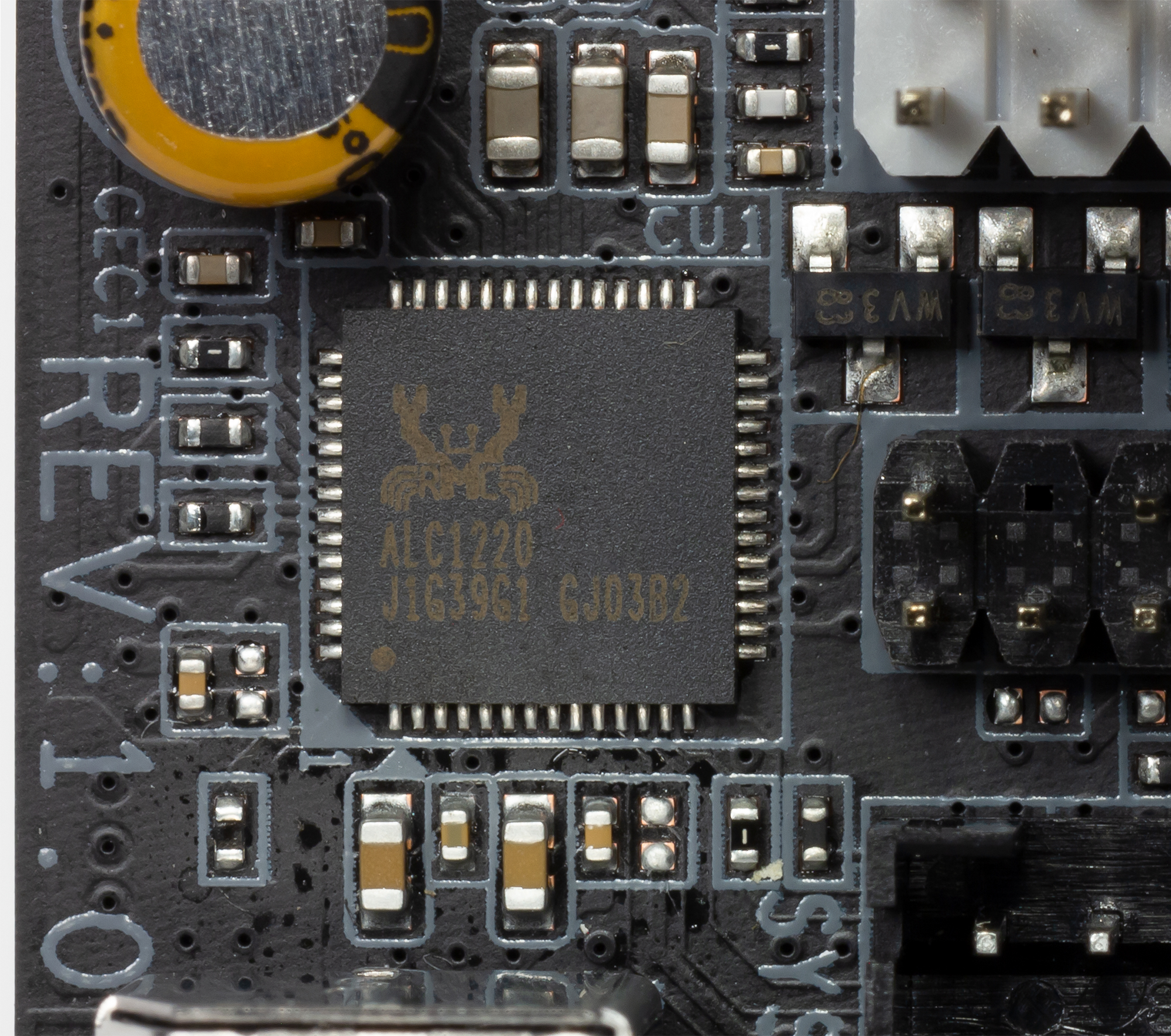

Звуковой тракт платы основан на 7.1-канальном HDA-аудиокодеке Realtek ALC1220-VB в паре с интеллектуальным усилителем для наушников. Компанию им составляют три «аудиофильских» конденсатора Nichicon японского производства (100 мкФ, 6,3 В).

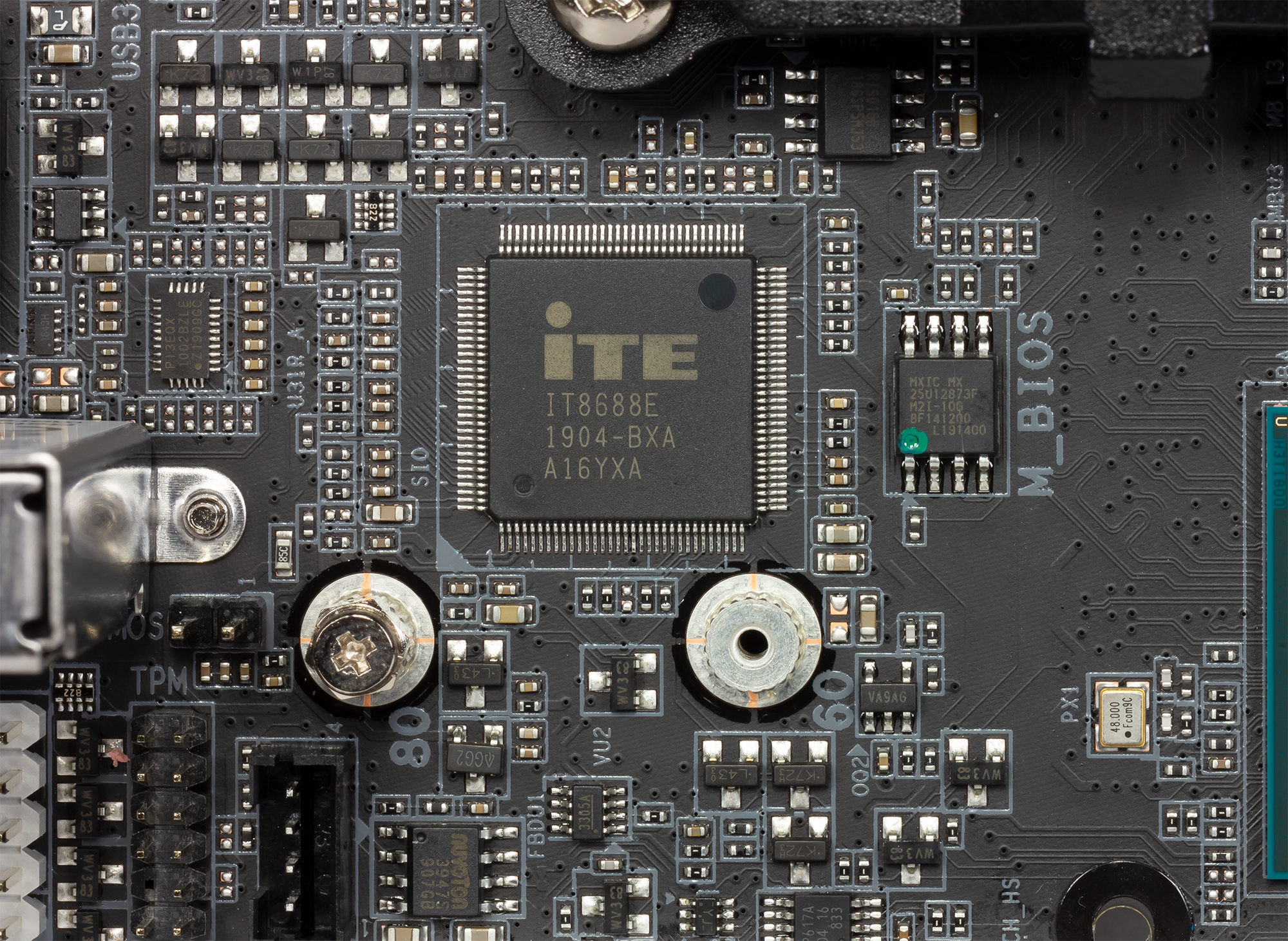

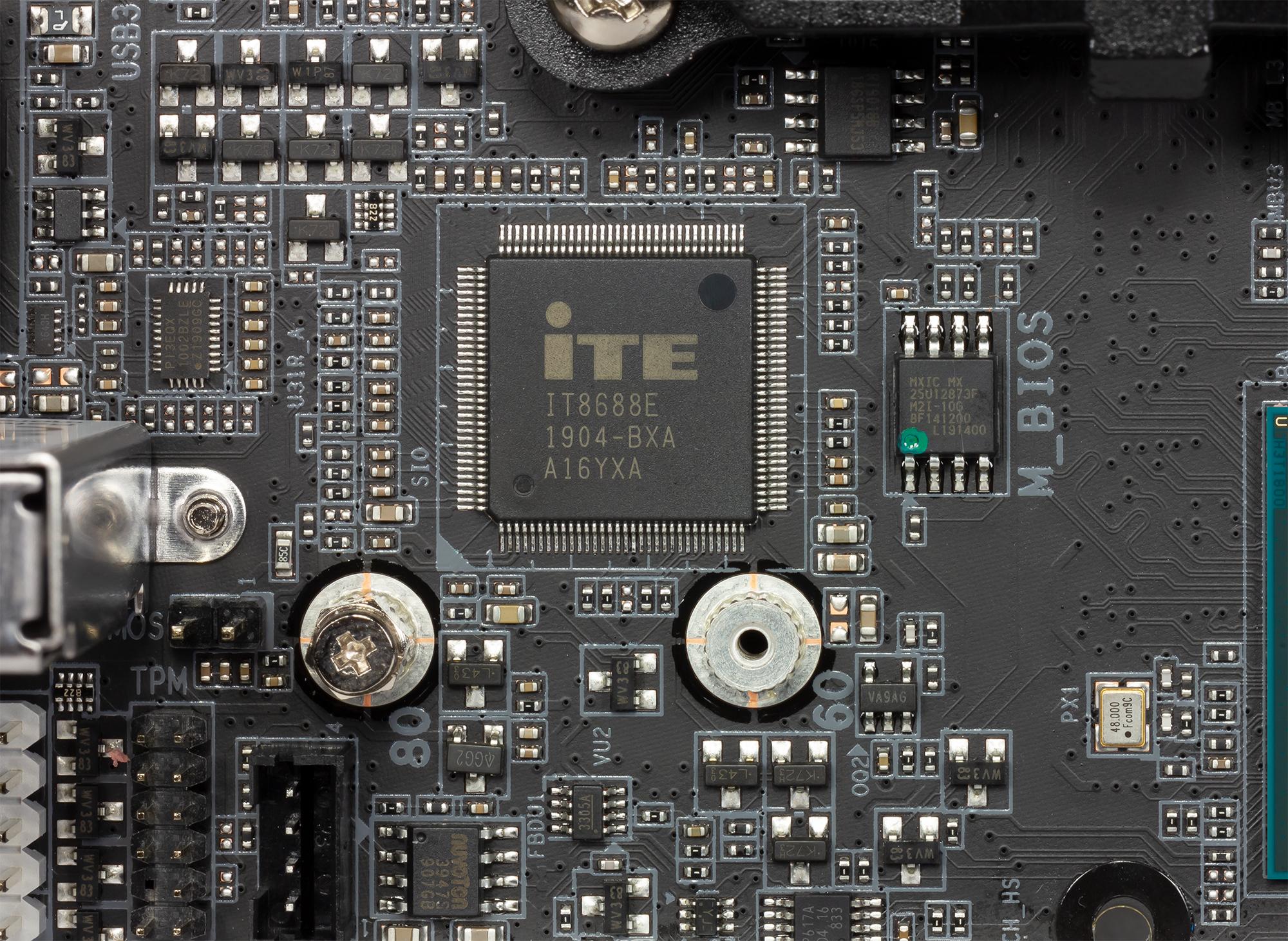

Реализация функций Super I/O и мониторинга на Gigabyte Aorus X570 I Pro WiFi выполнена с помощью контроллера iTE IT8688E.

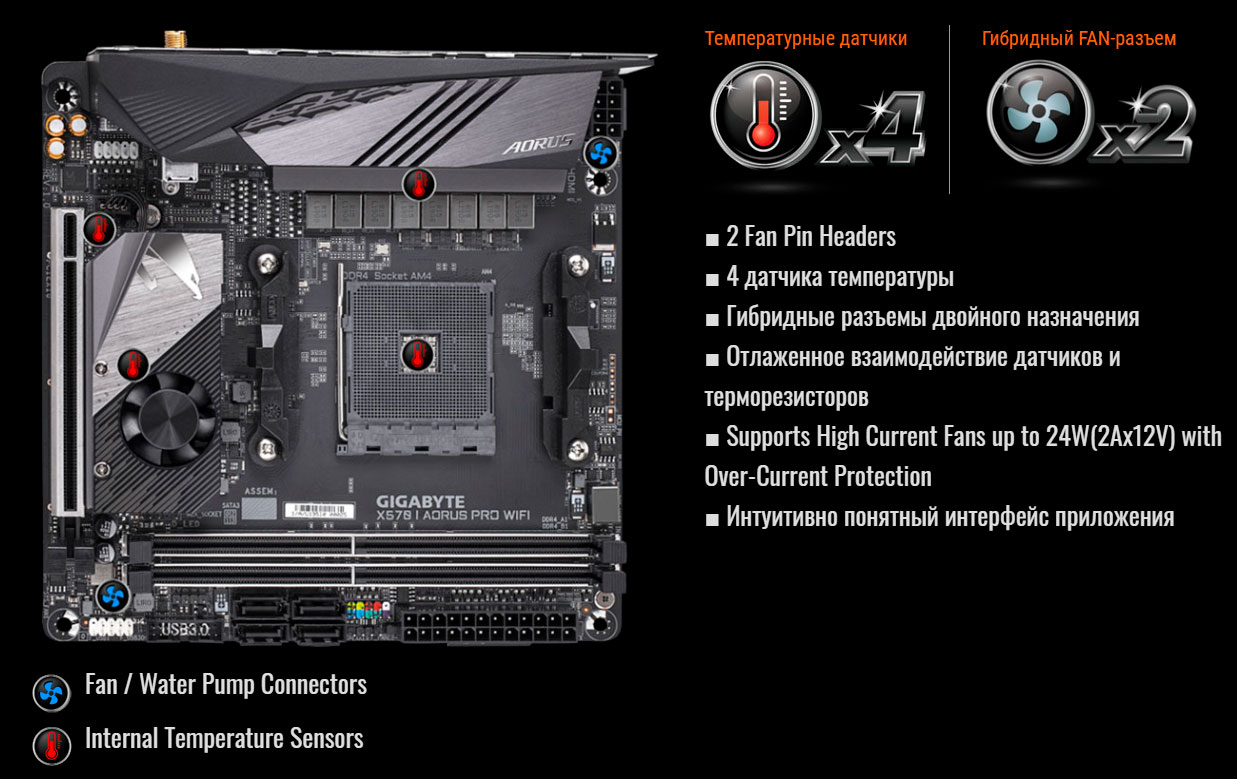

Данный контроллер используется и на других платах Gigabyte и имеет достаточно широкие возможности, но ввиду компактности платы на ней есть только четыре термодатчика и два разъема для вентиляторов с поддержкой ШИМ-управления.

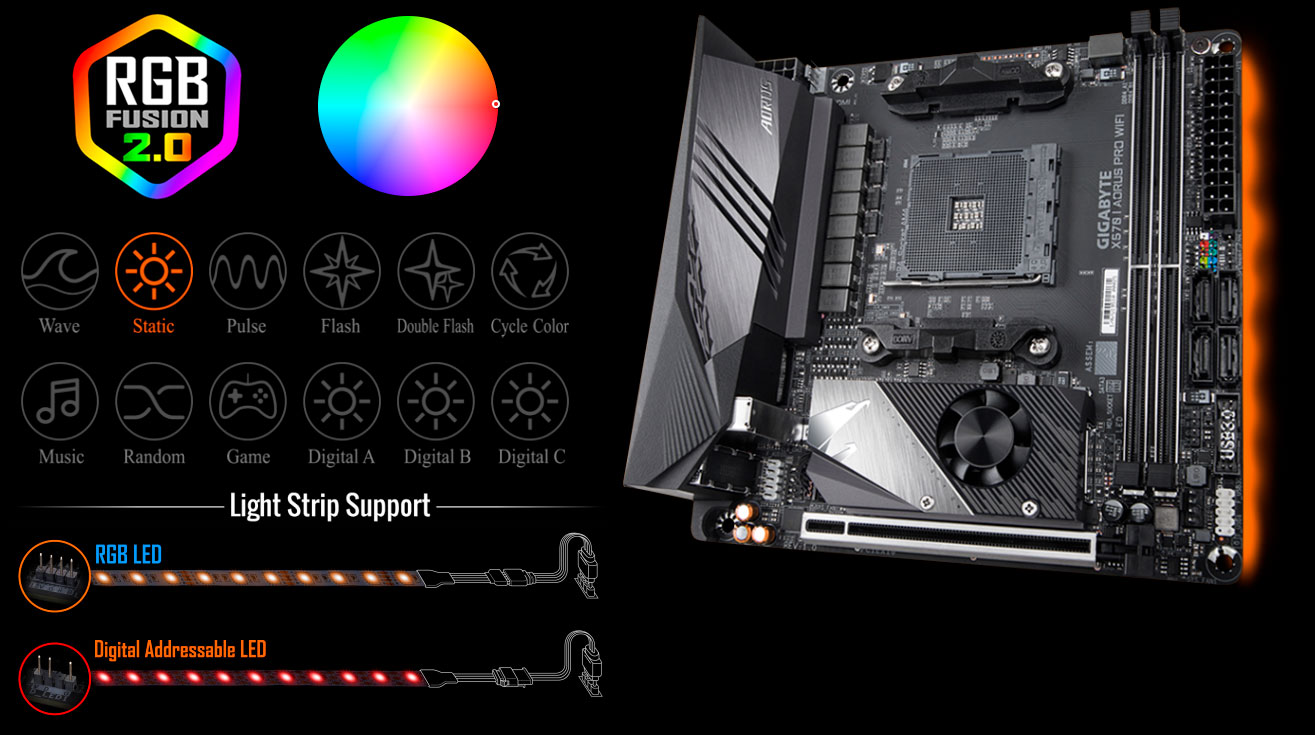

Есть у малютки Gigabyte Aorus X570 I Pro WiFi и подсветка. На самом текстолите с обратной его стороны встроена линейка светодиодов, а на лицевой есть два разъема для обычных и адресуемых лент светодиодной подсветки.

Управление подсветкой платы и подключенной к ней RGB-ленты осуществляется через приложение Gigabyte RGB Fusion.

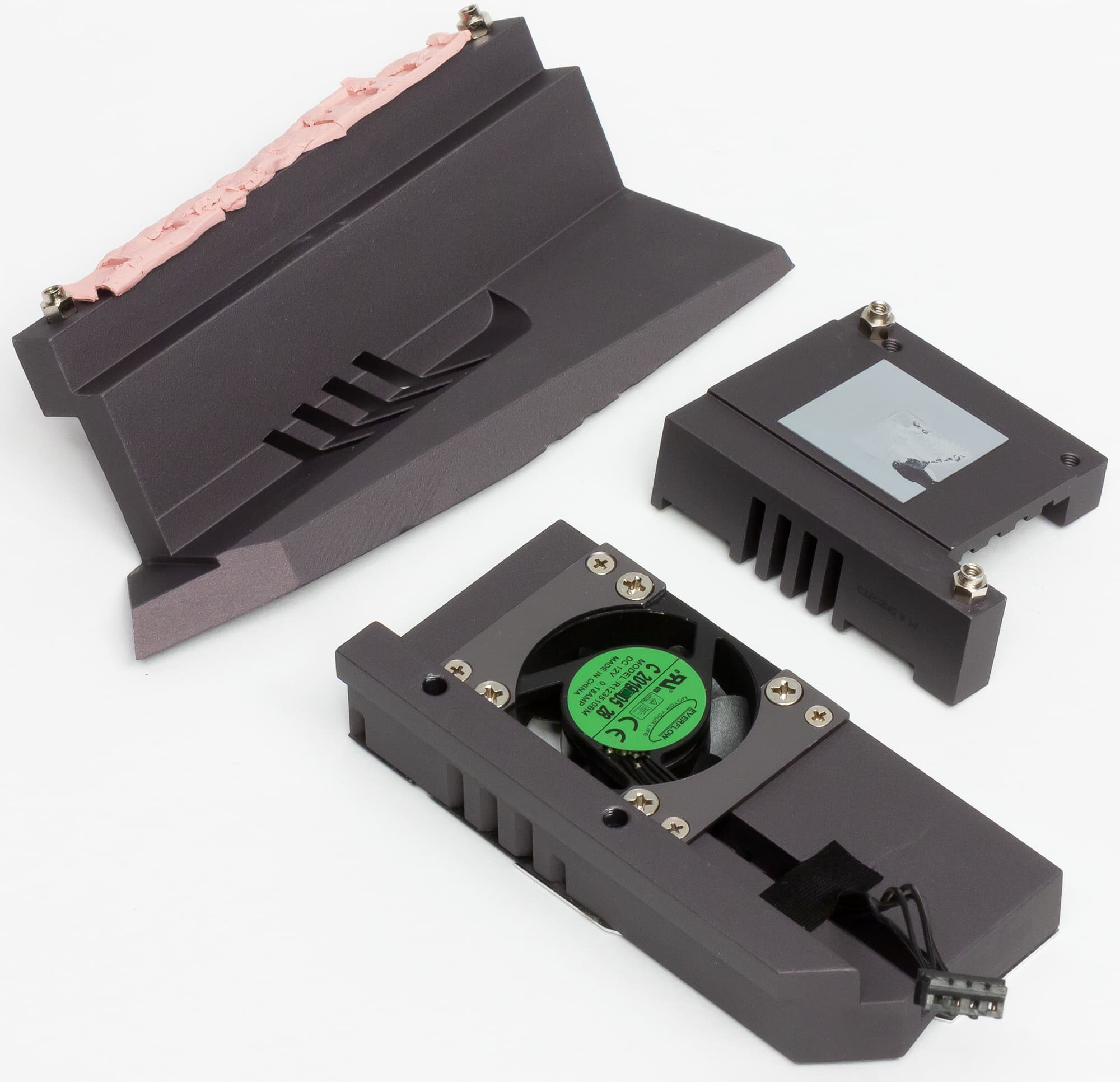

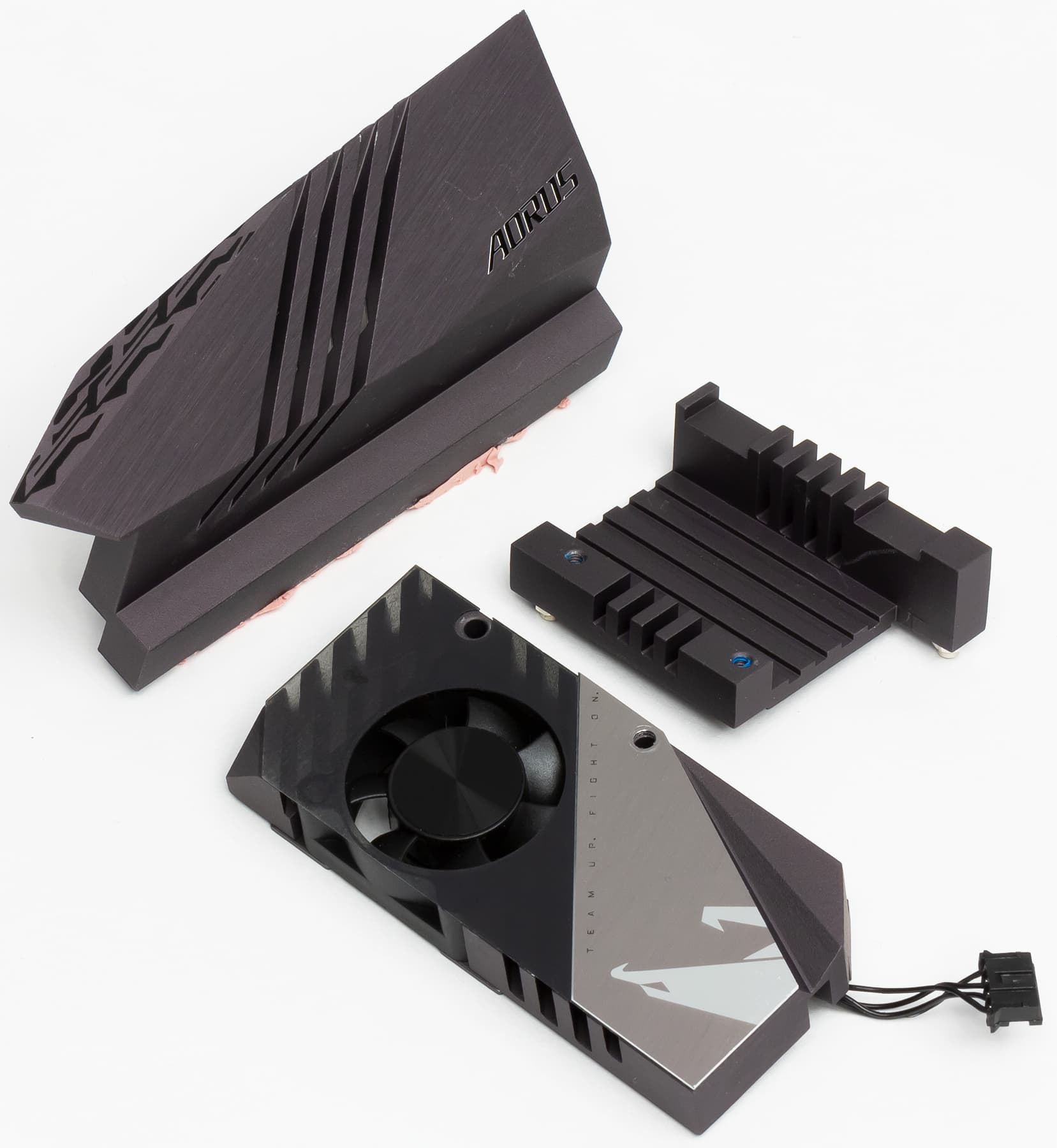

В системе охлаждения Gigabyte Aorus X570 I Pro WiFi используются три радиатора и один маленький вентилятор 30 мм.

Самый массивный радиатор установлен на силовых цепях питания процессора, с которыми контактирует через термопрокладку. Над чипсетом размещен маленький радиатор, охлаждаемый малюсеньким вентилятором модели Everflow R123510BM, скорость которого может достигать 7500 об/мин, но в наших тестах она не превышала 3600 об/мин.

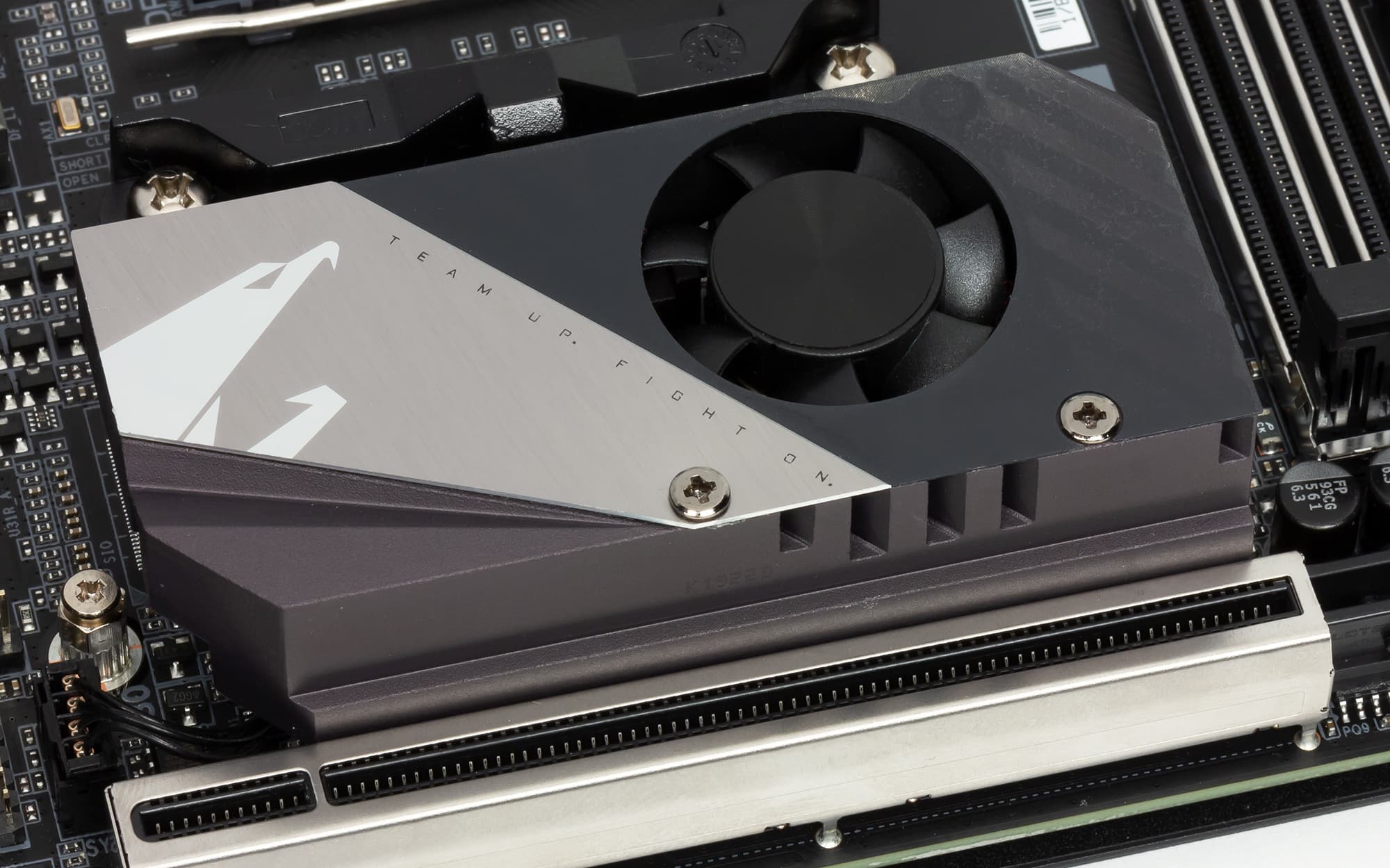

Однако самым необычным моментом в системе охлаждения является тот факт, что между радиатором чипсета AMF X570 и вентилятором в порт M.2 может устанавливаться SSD-накопитель. Забегая вперед скажем, что по датчику мониторинга температура чипсета без накопителя достигает 65 °C, поэтому остается только догадываться, как сильно будет нагреваться чипсет, если над ним еще и разместится SSD, и что будет происходить с производительностью самого накопителя. Благо, приоритетным для использования является порт M.2 на обратной стороне платы, а два SSD-накопителя в портах M.2 пока еще редко встречаются в домашних системах.

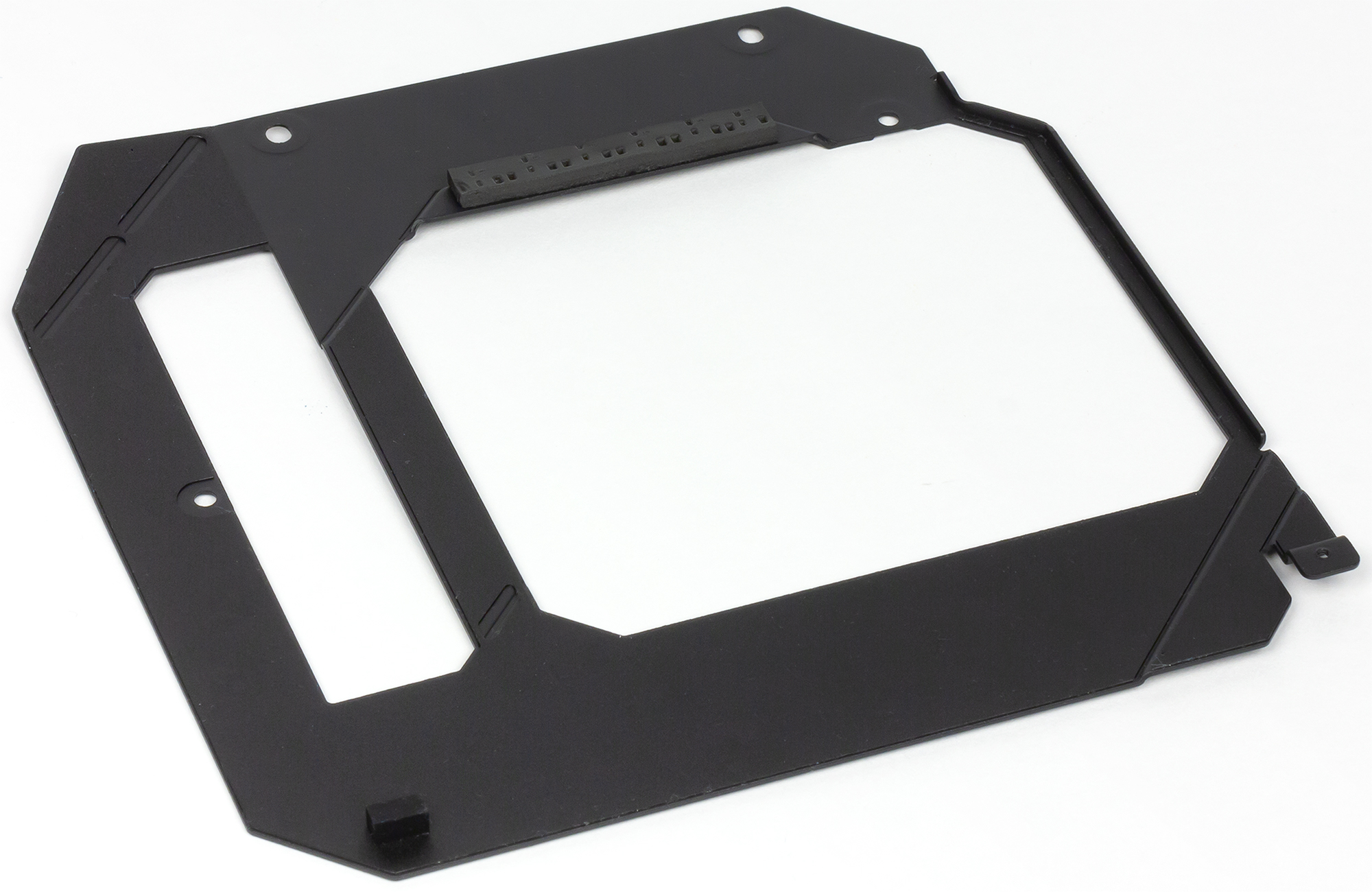

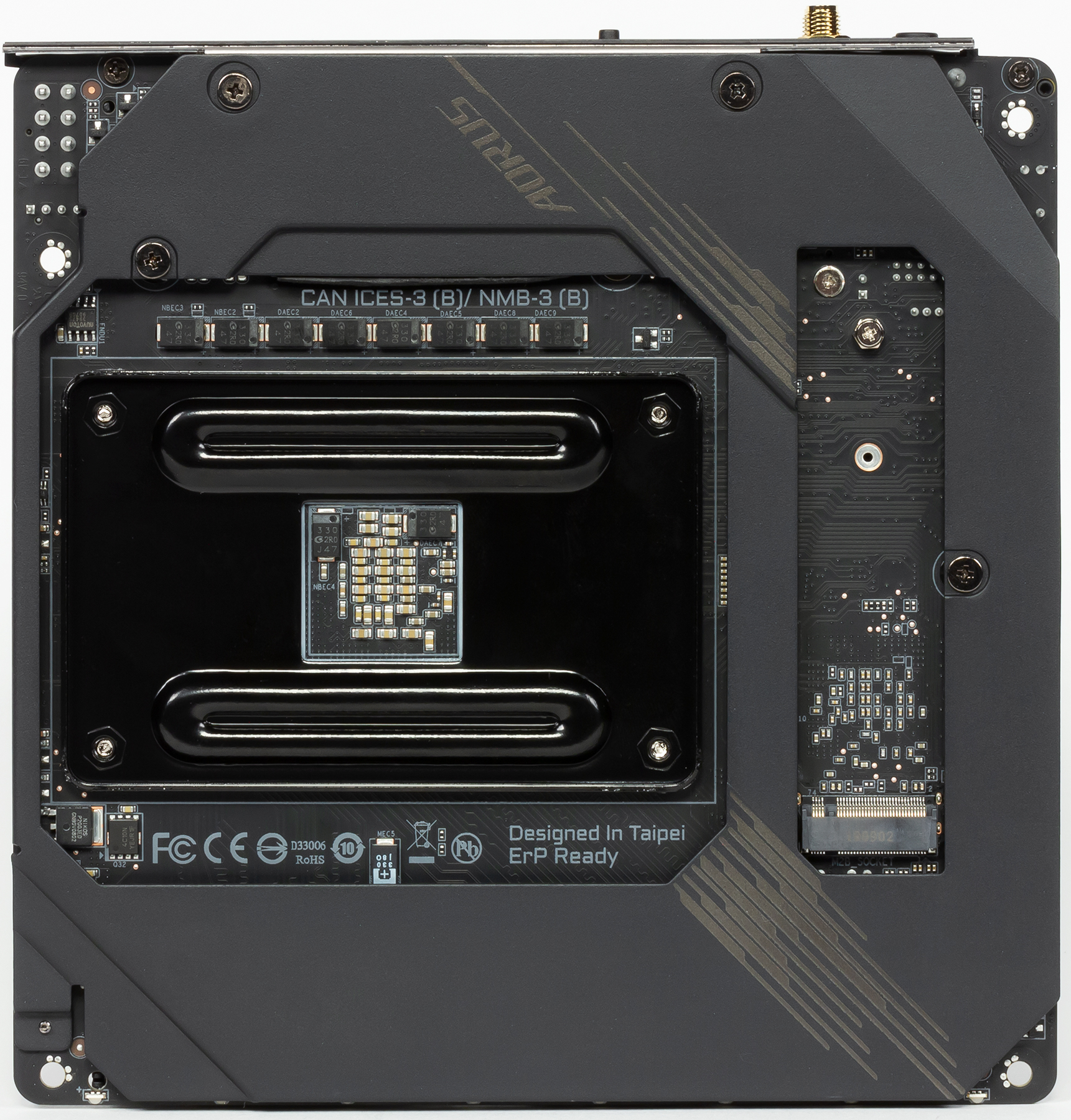

Добавим, что металлическая пластина на обратной стороне платы выполняет не только защитную и декоративную функцию, поскольку через толстую термопрокладку она контактирует с зоной силовых ключей.

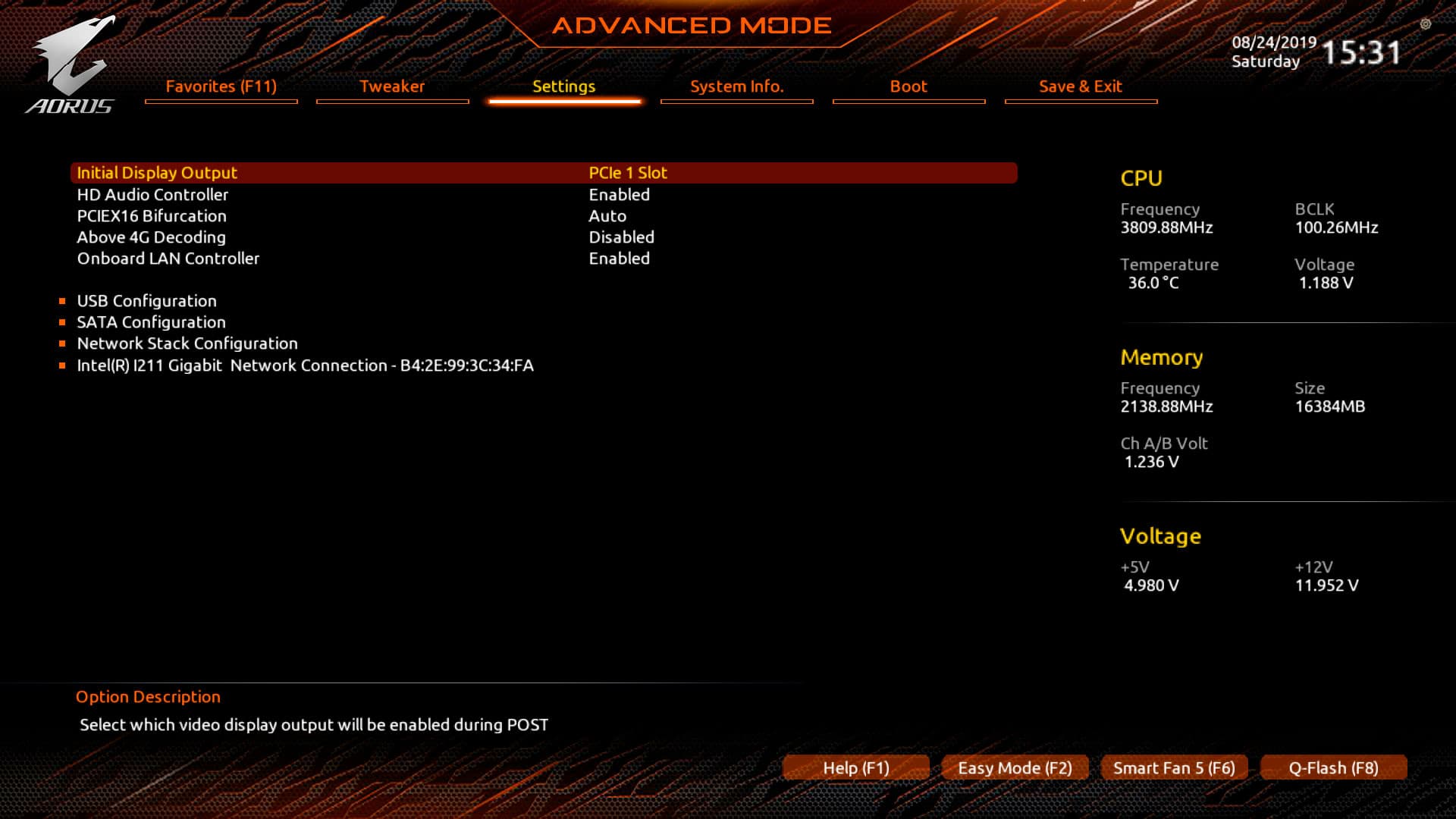

Возможности UEFI BIOS

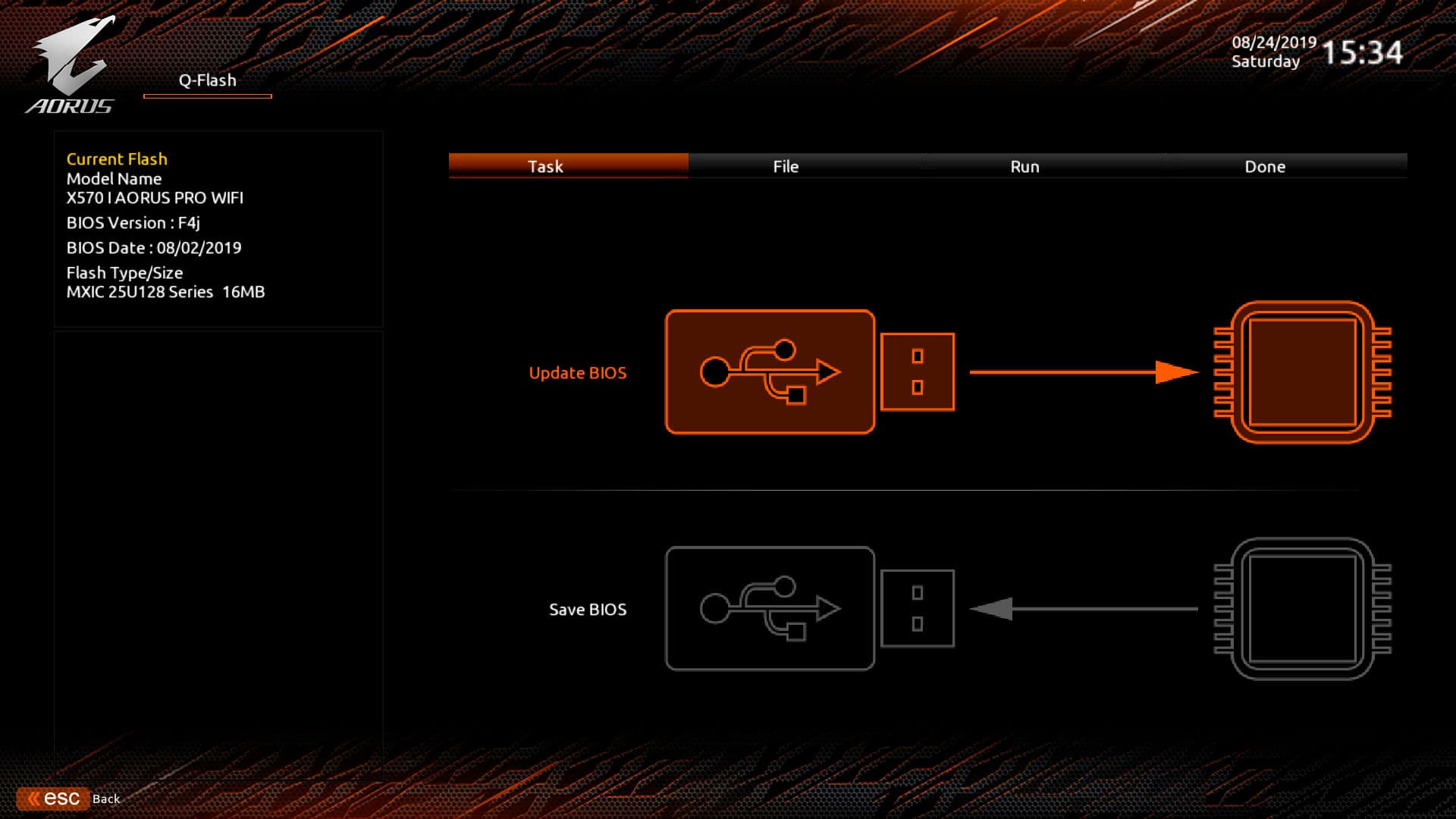

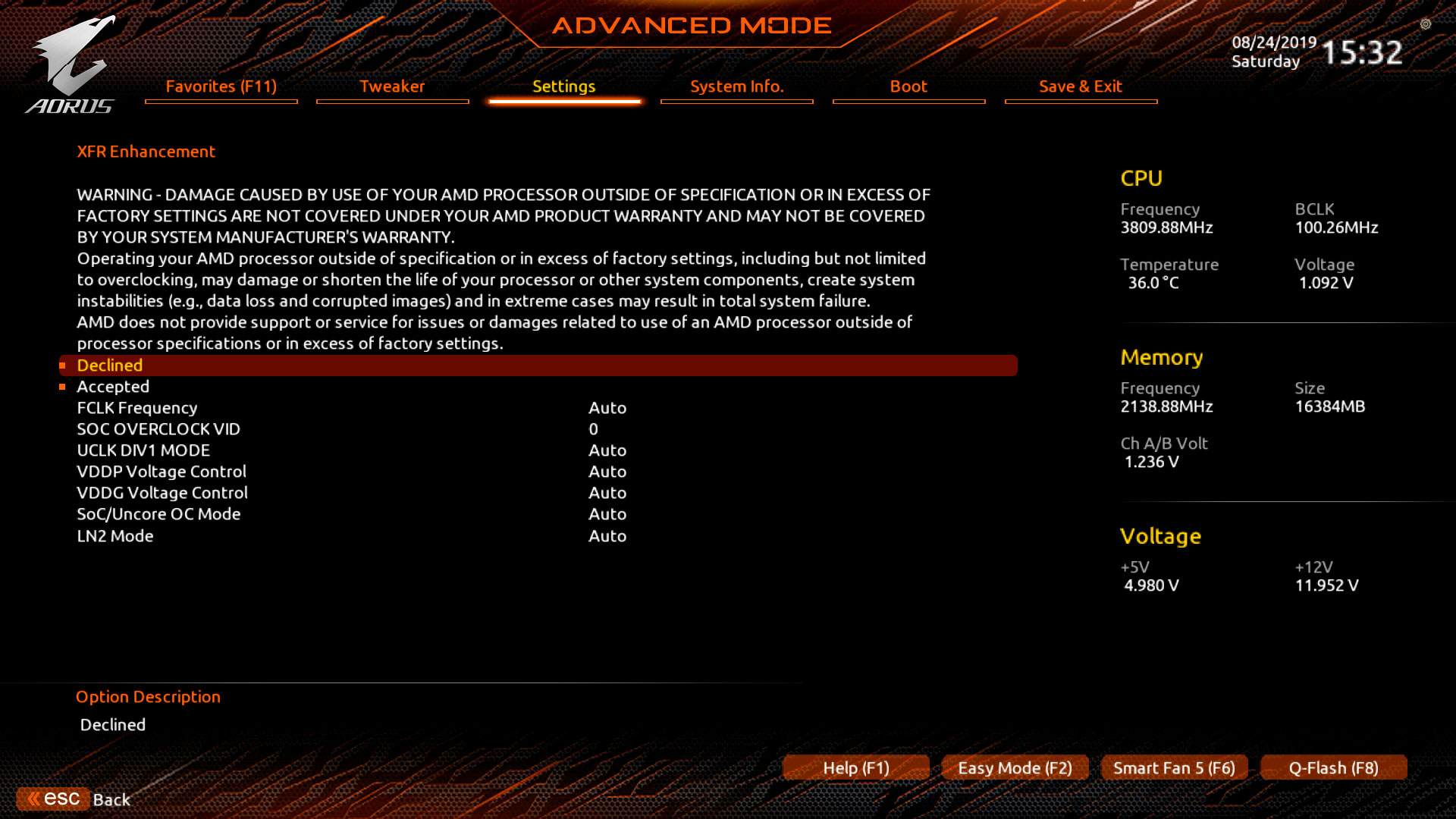

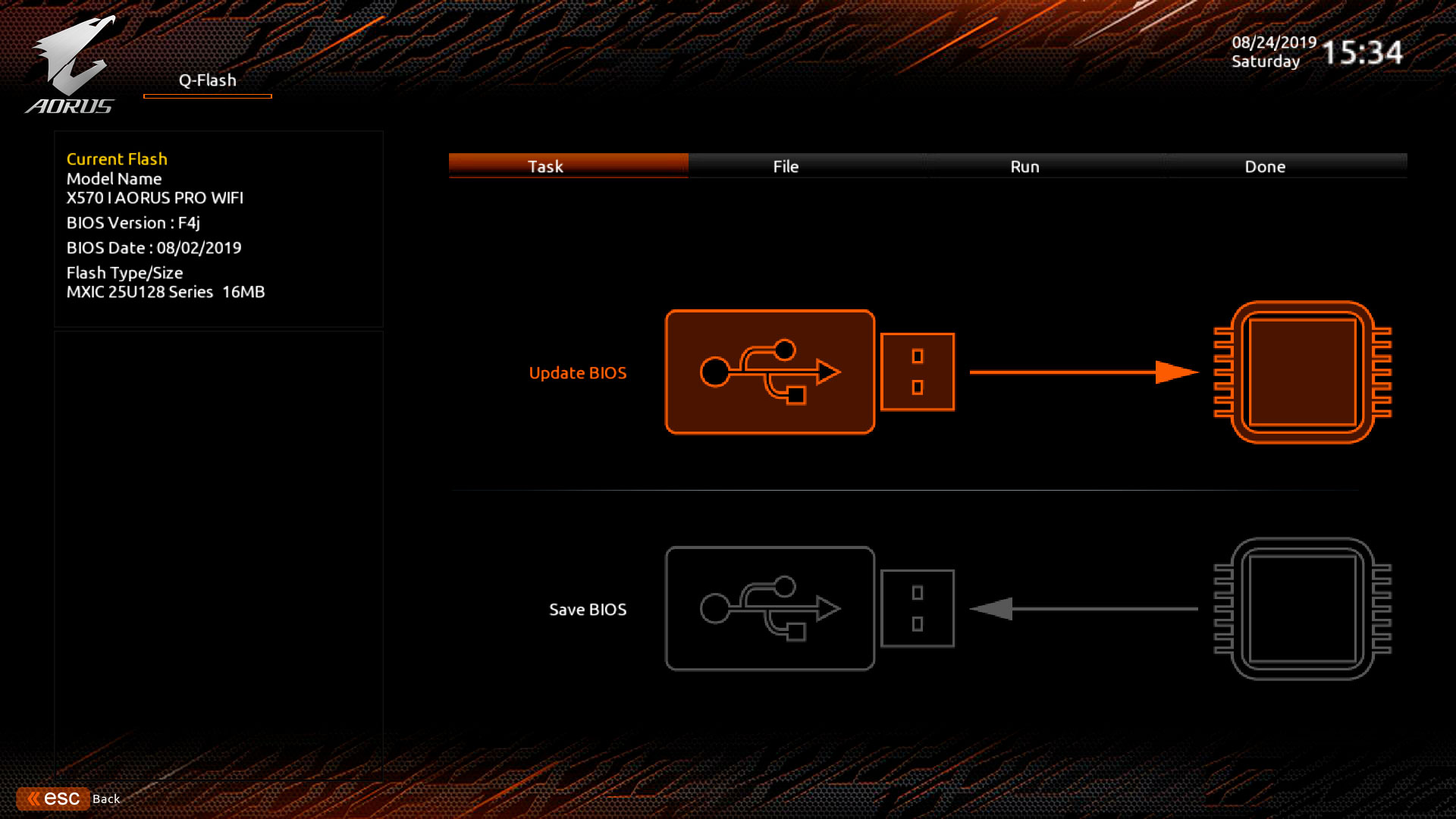

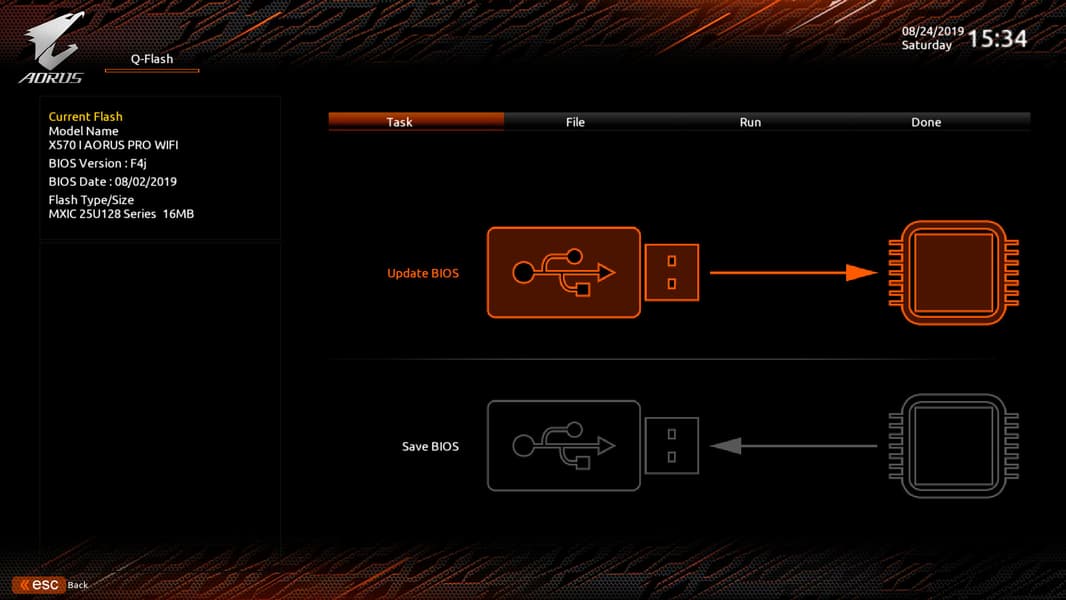

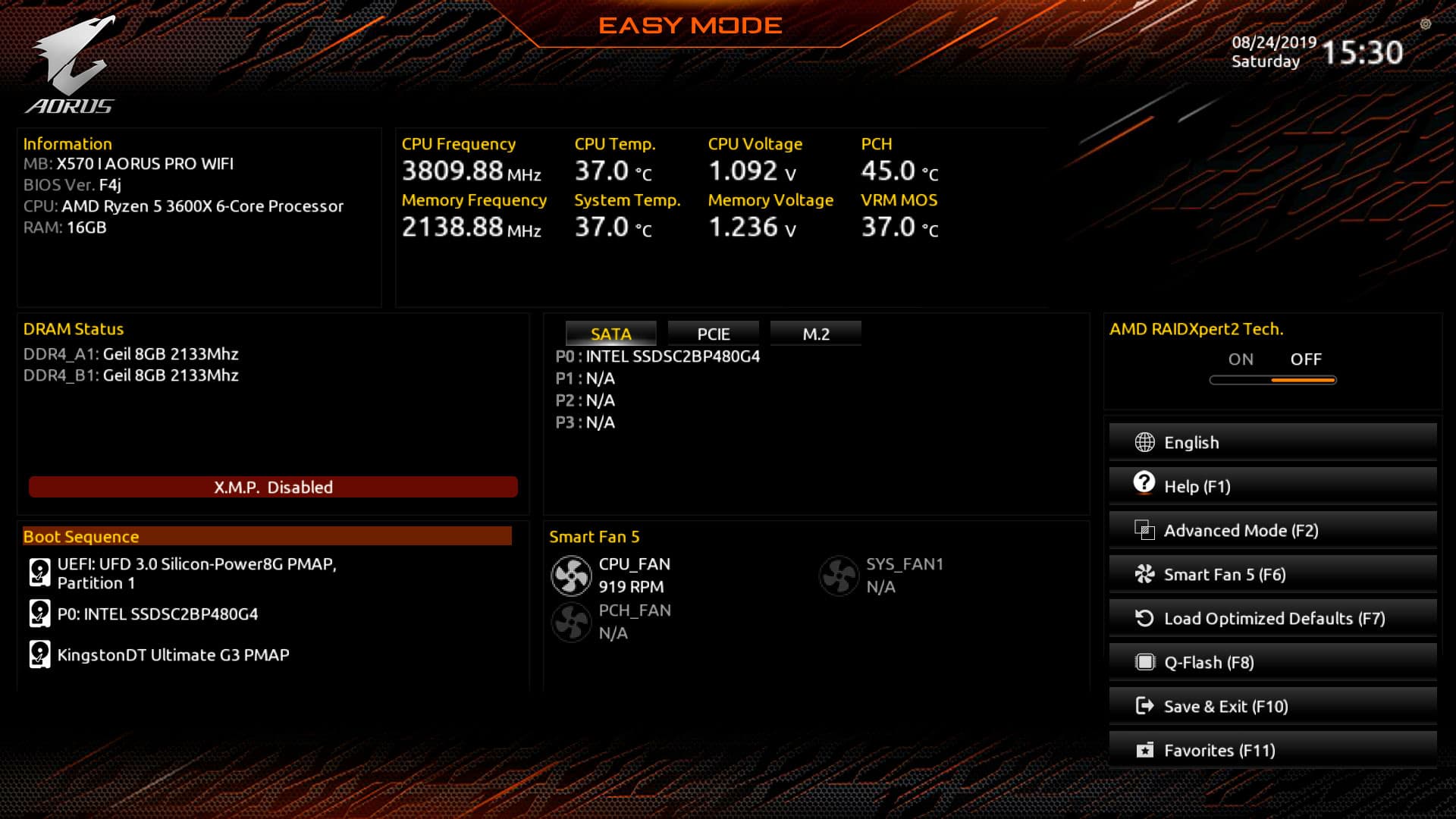

Перед тестированием мы прошили Gigabyte Aorus X570 I Pro WiFi последнюю доступную версию BIOS F4j от 2 августа текущего года. Плата стартует в упрощенном режиме BIOS Easy Mode, где для настройки доступны базовые параметры и основные показатели мониторинга.

Переключение в классический режим BIOS традиционно происходит при нажатии на F2. Здесь мы видим пять основных разделов с настройками и раздел с избранными настройками. В наиболее функциональном разделе Tweaker можно регулировать частоту (100—119 МГц) и множитель (8—63,75) процессора, задействовать XMP оперативной памяти, а также отъюстировать основные напряжения.

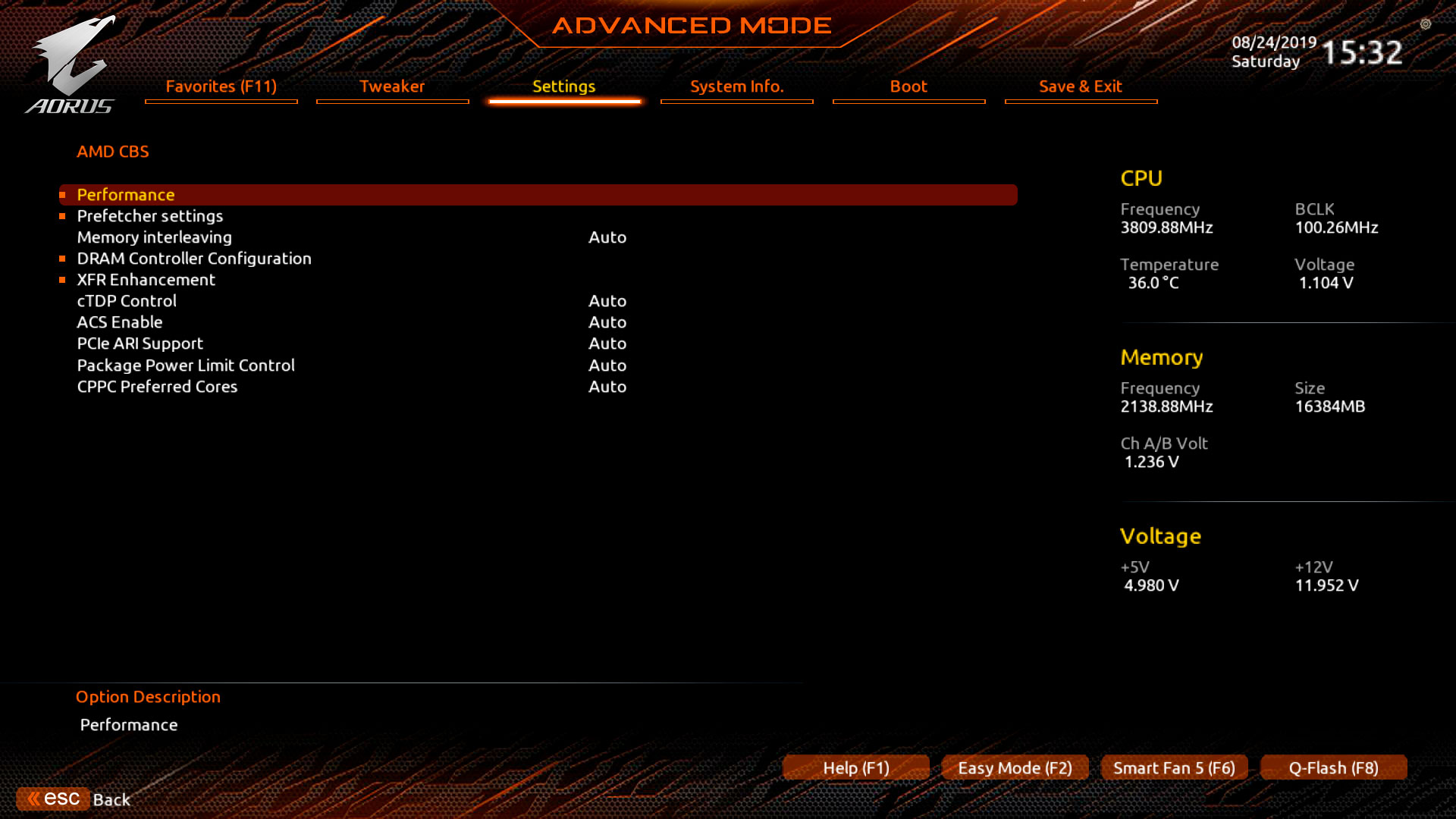

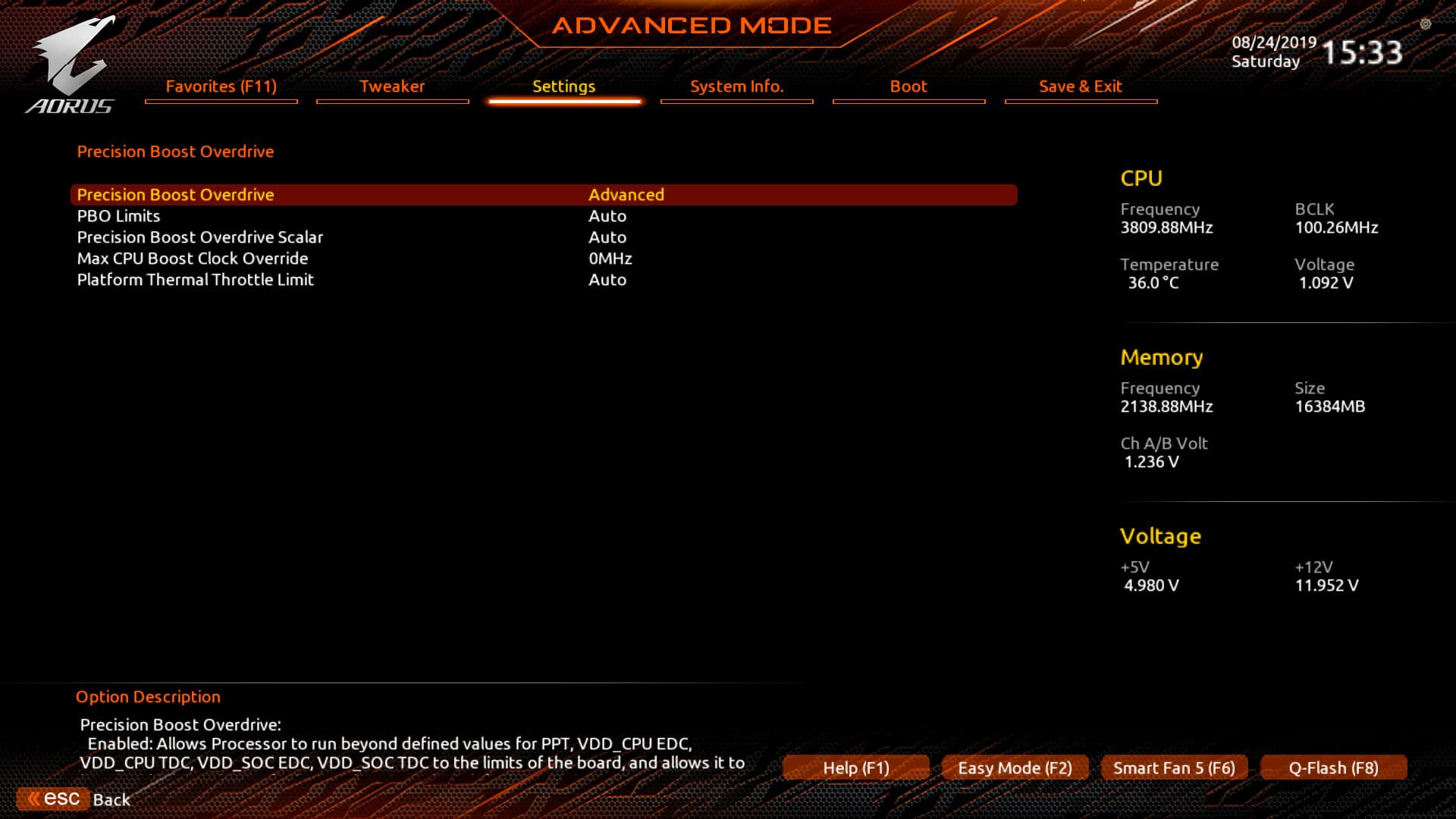

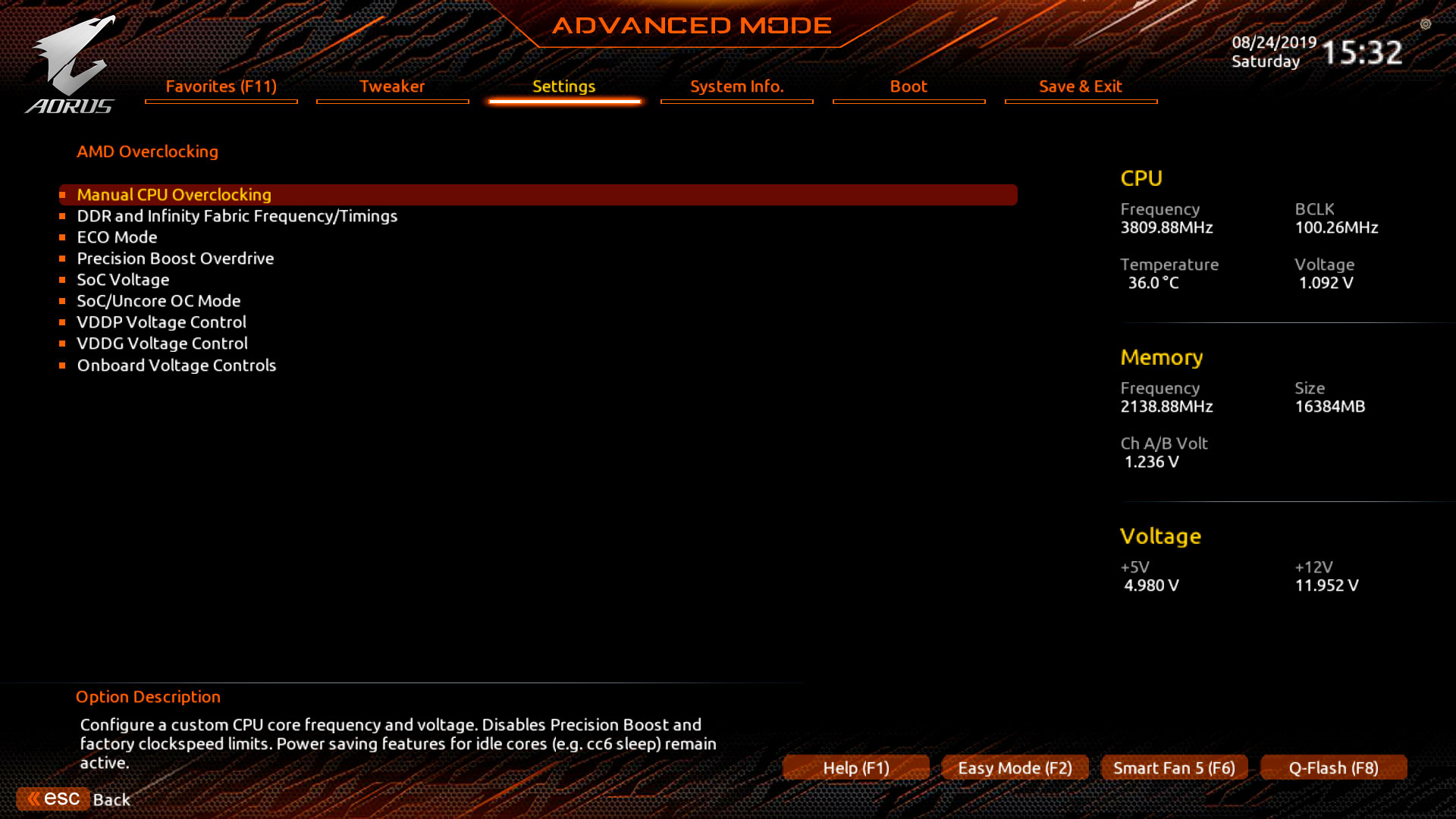

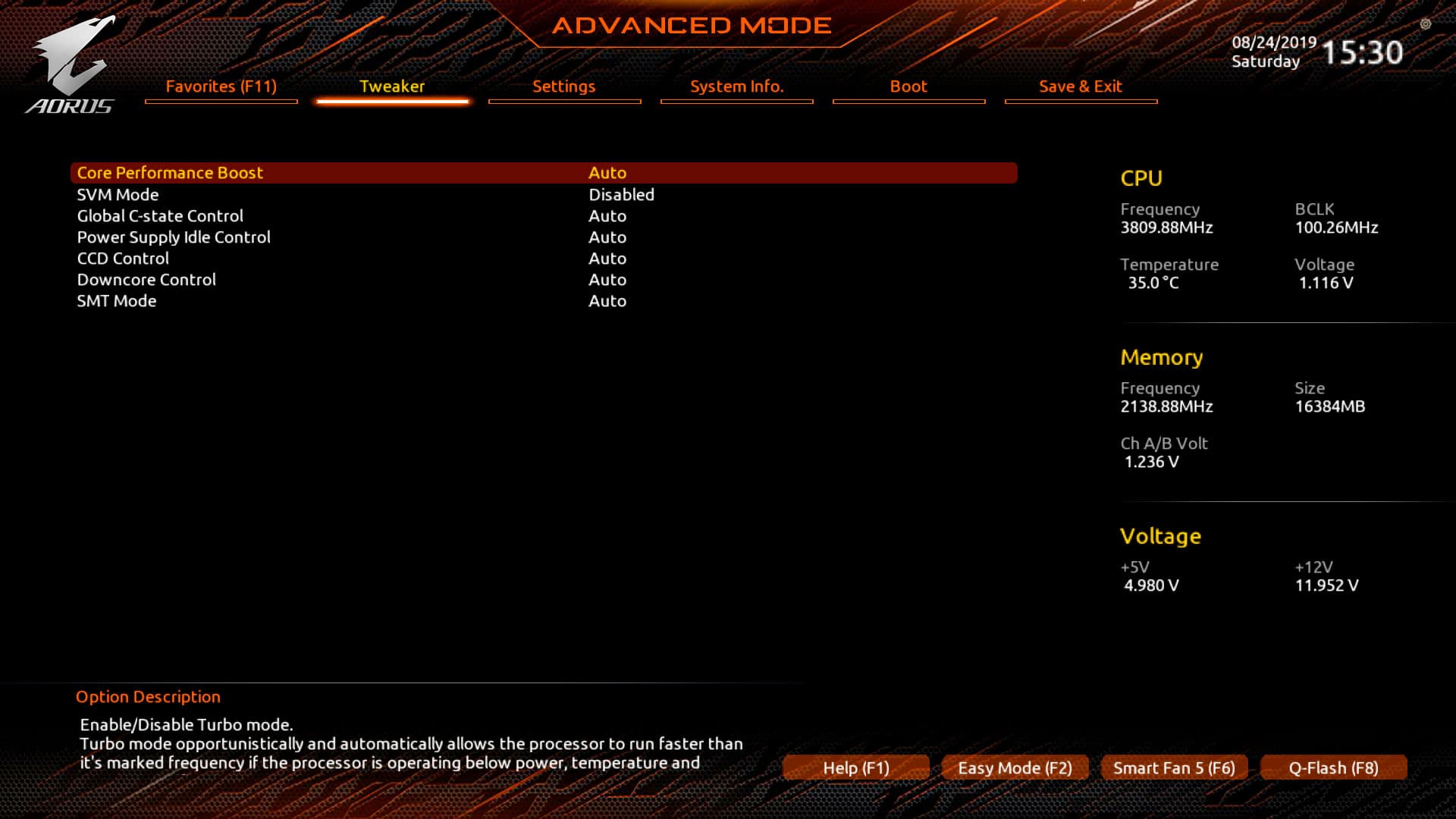

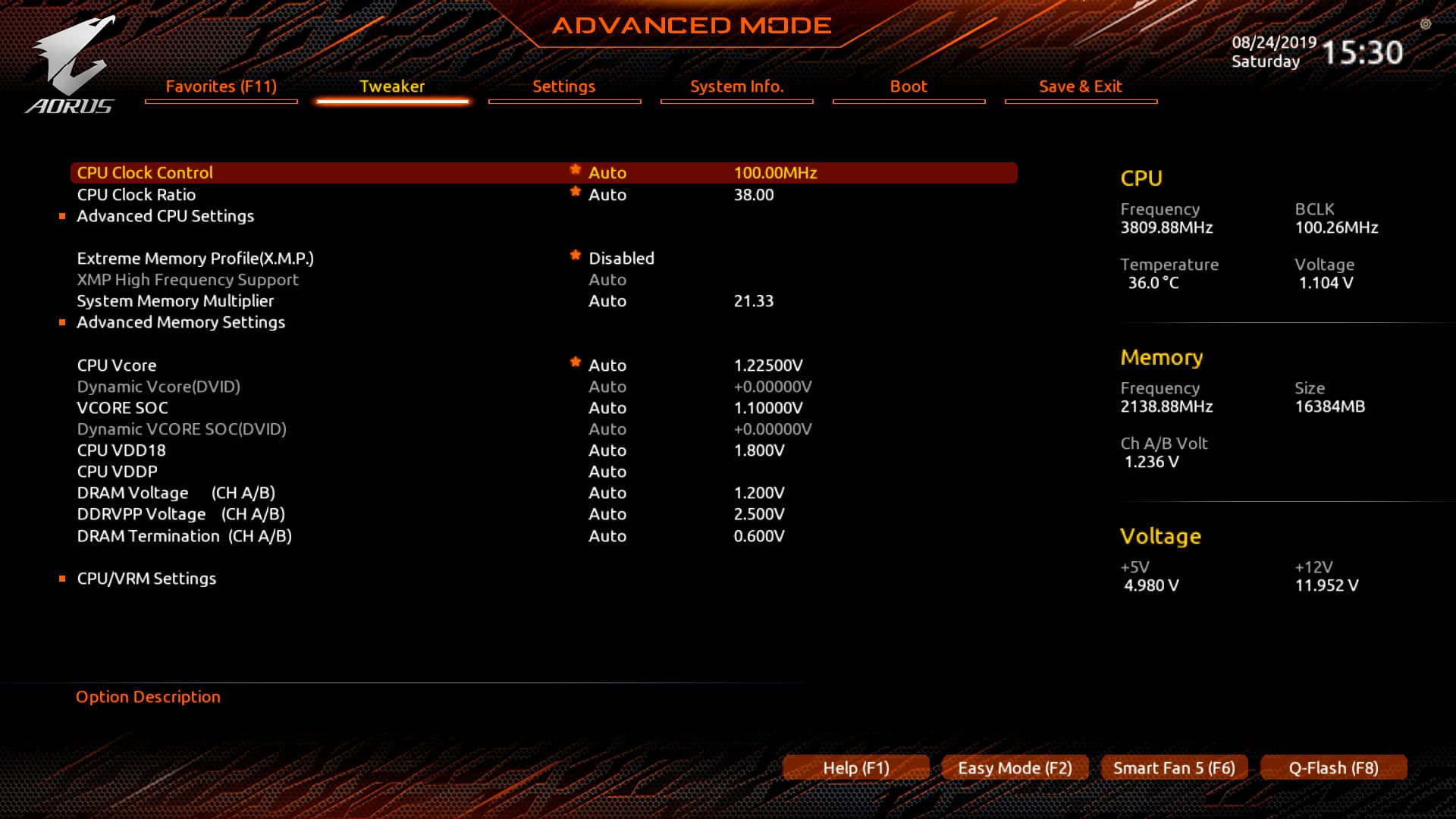

Для процессора, оперативной памяти и VRM в этом разделе есть дополнительные подразделы, касающиеся тонких настроек каждого компонента платы.

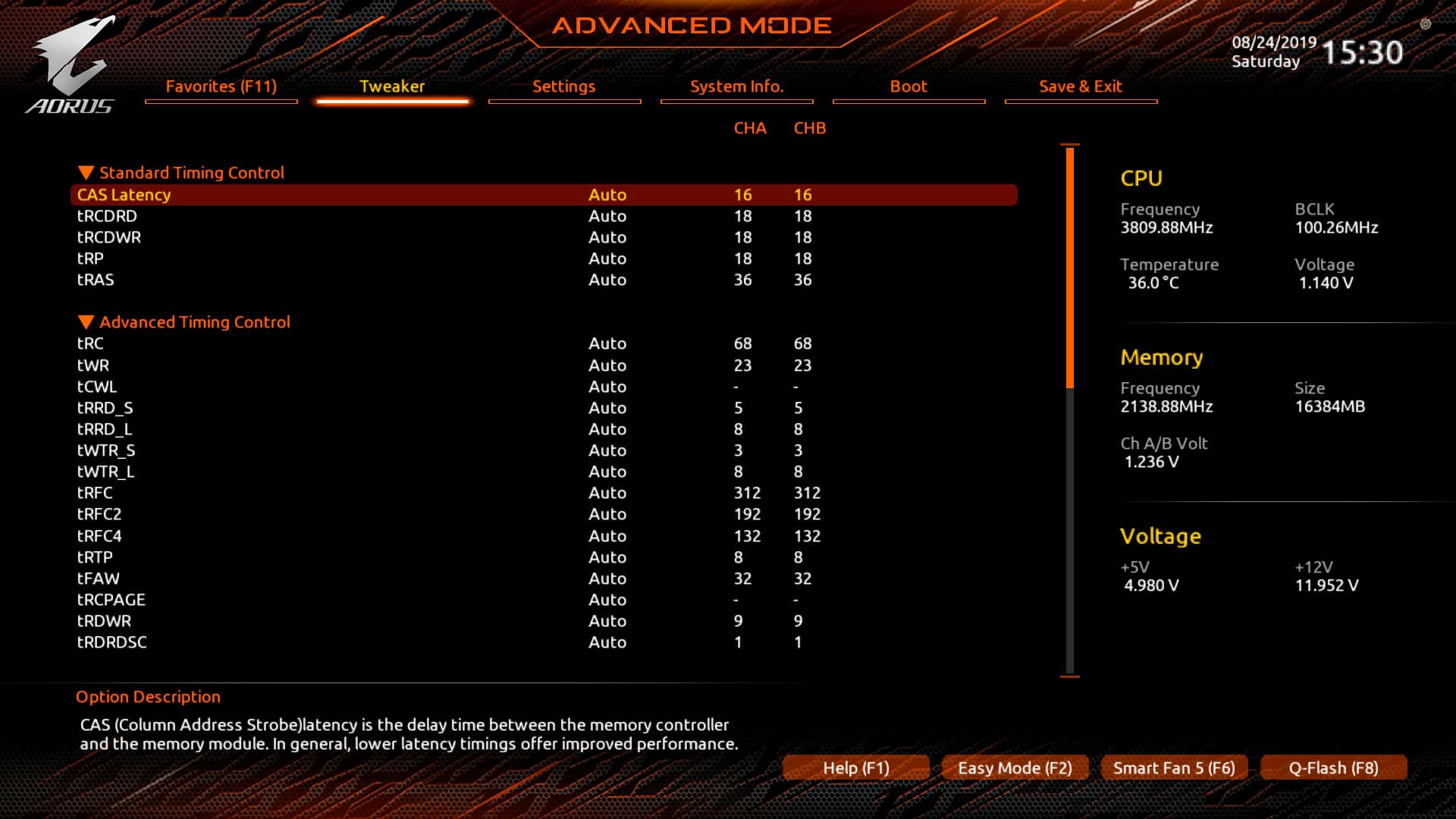

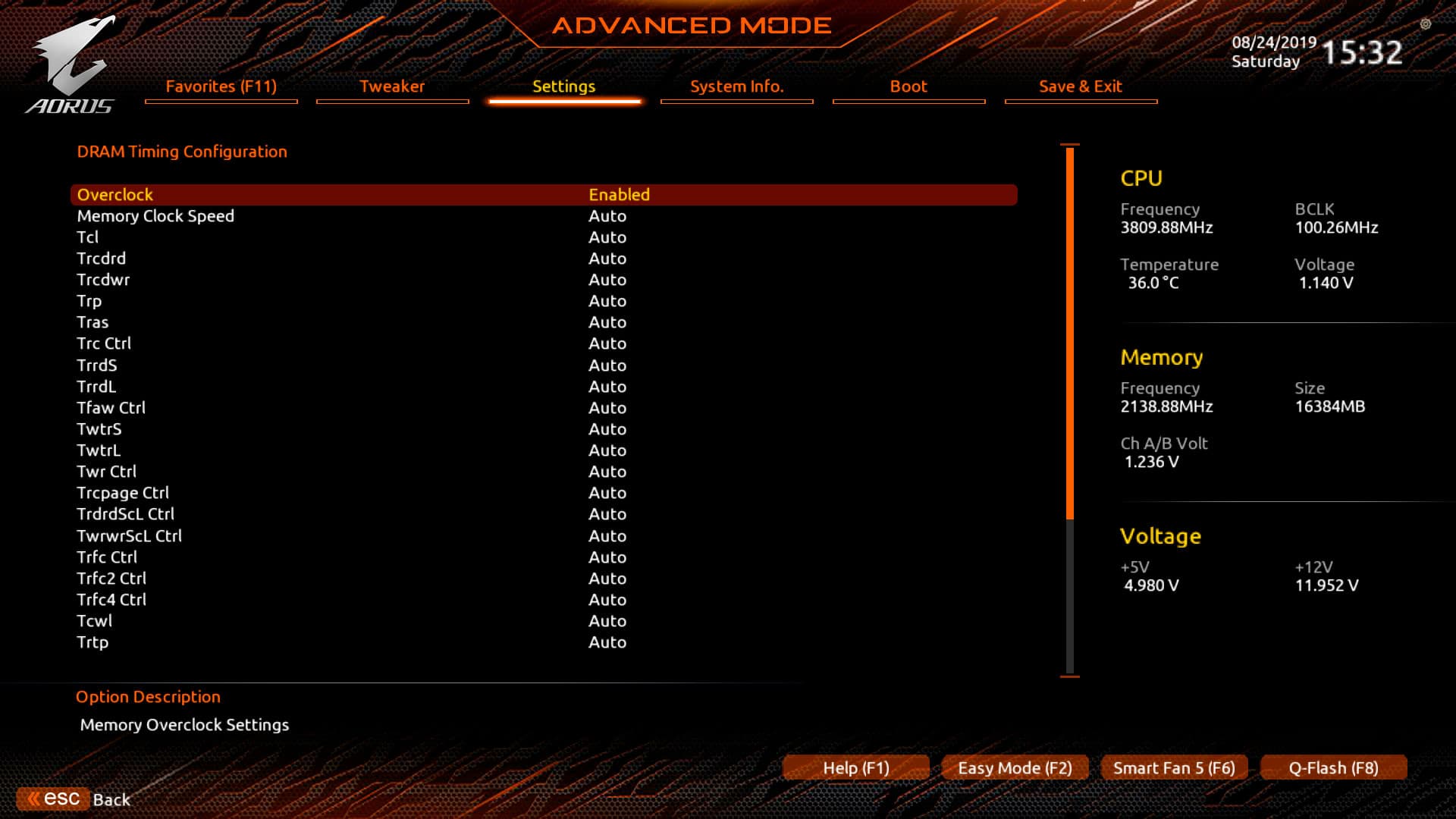

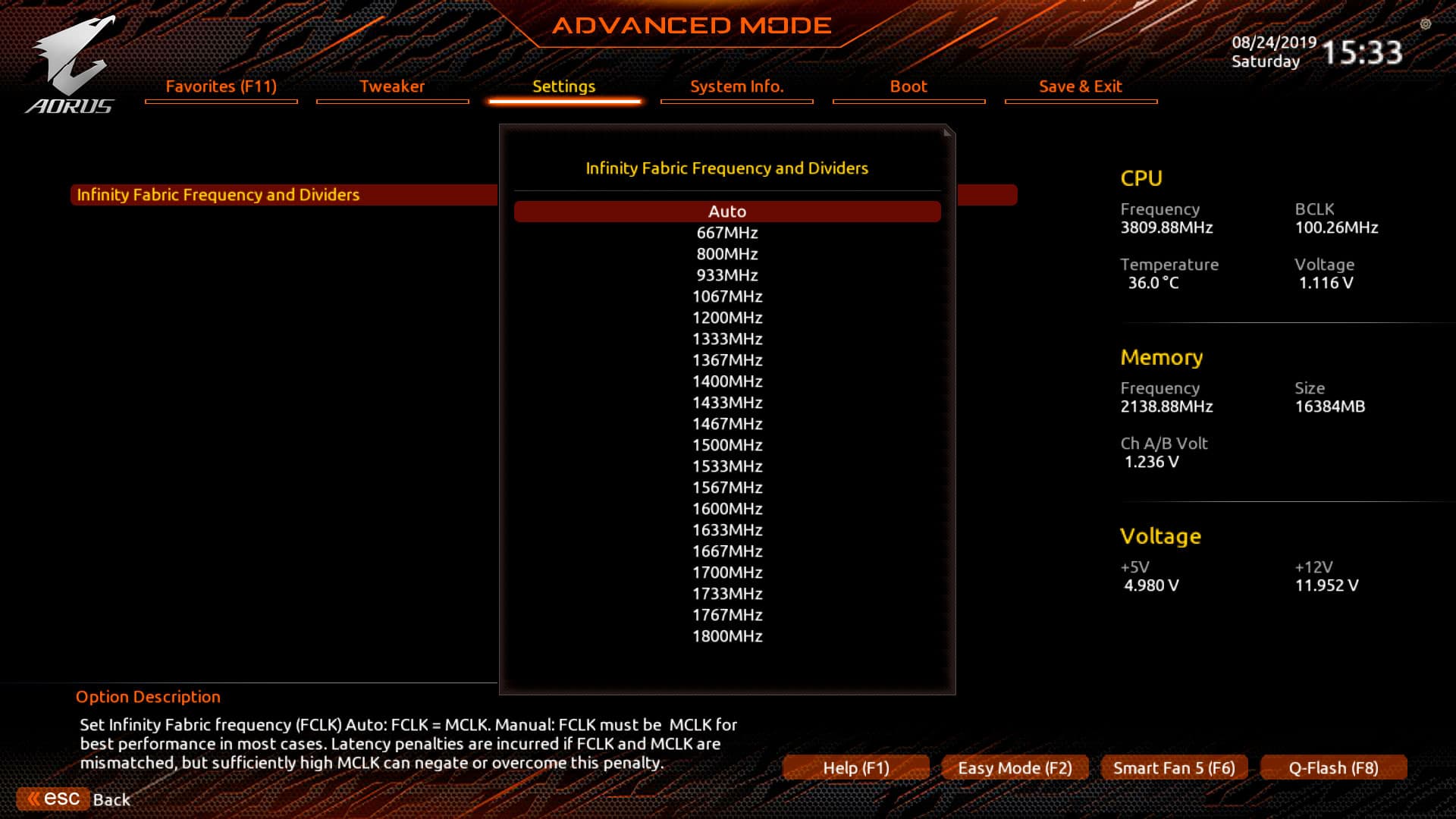

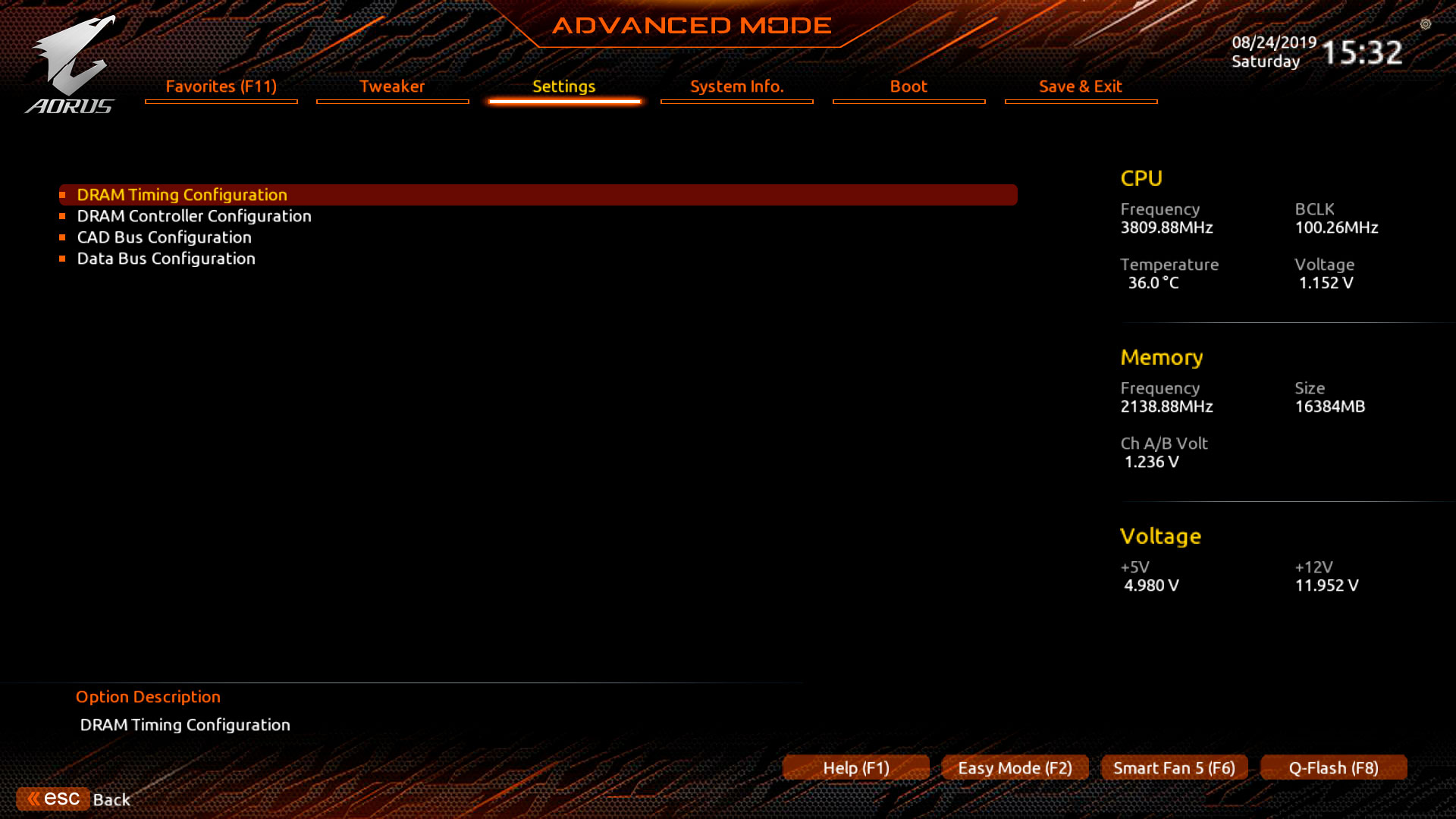

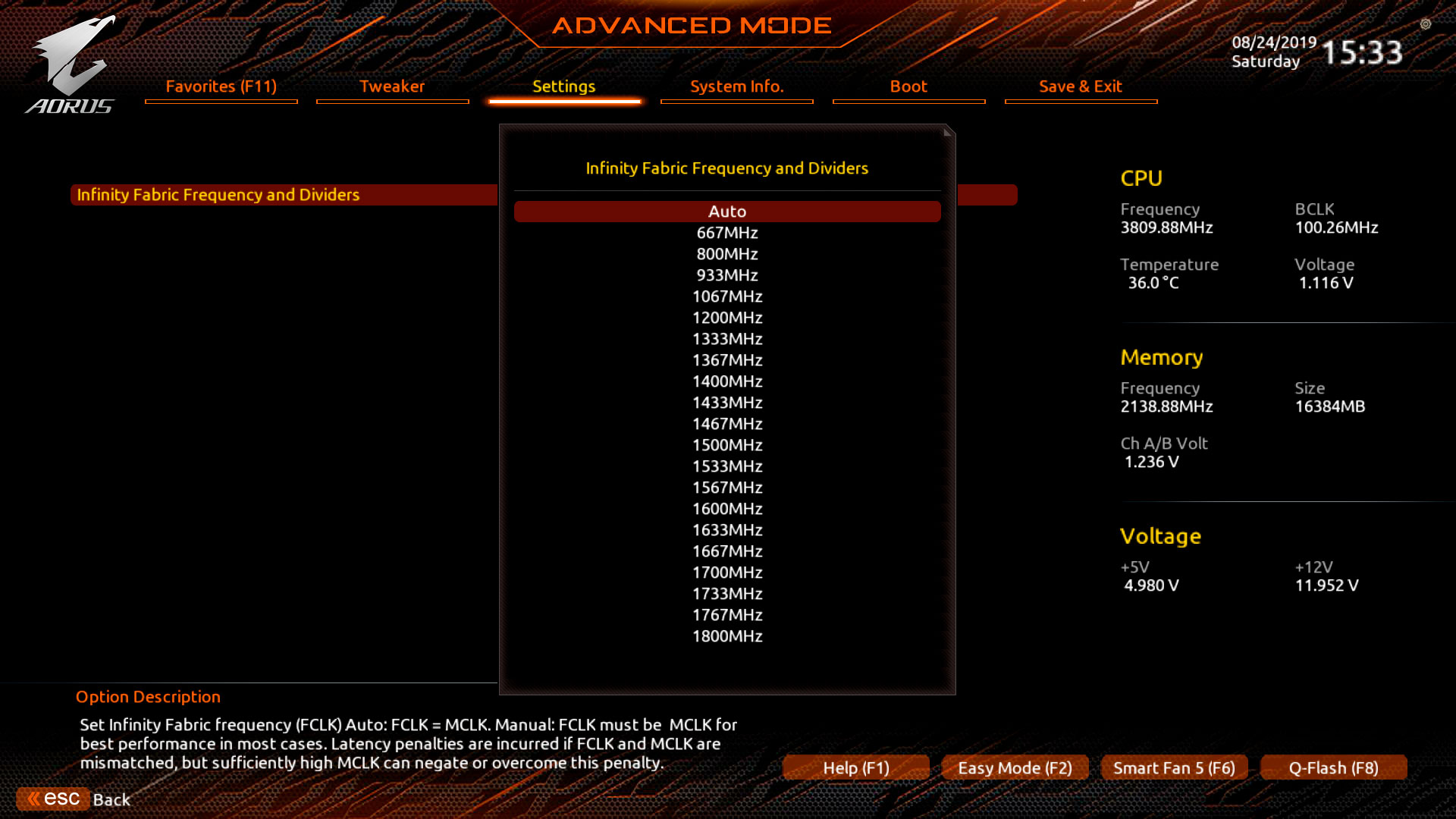

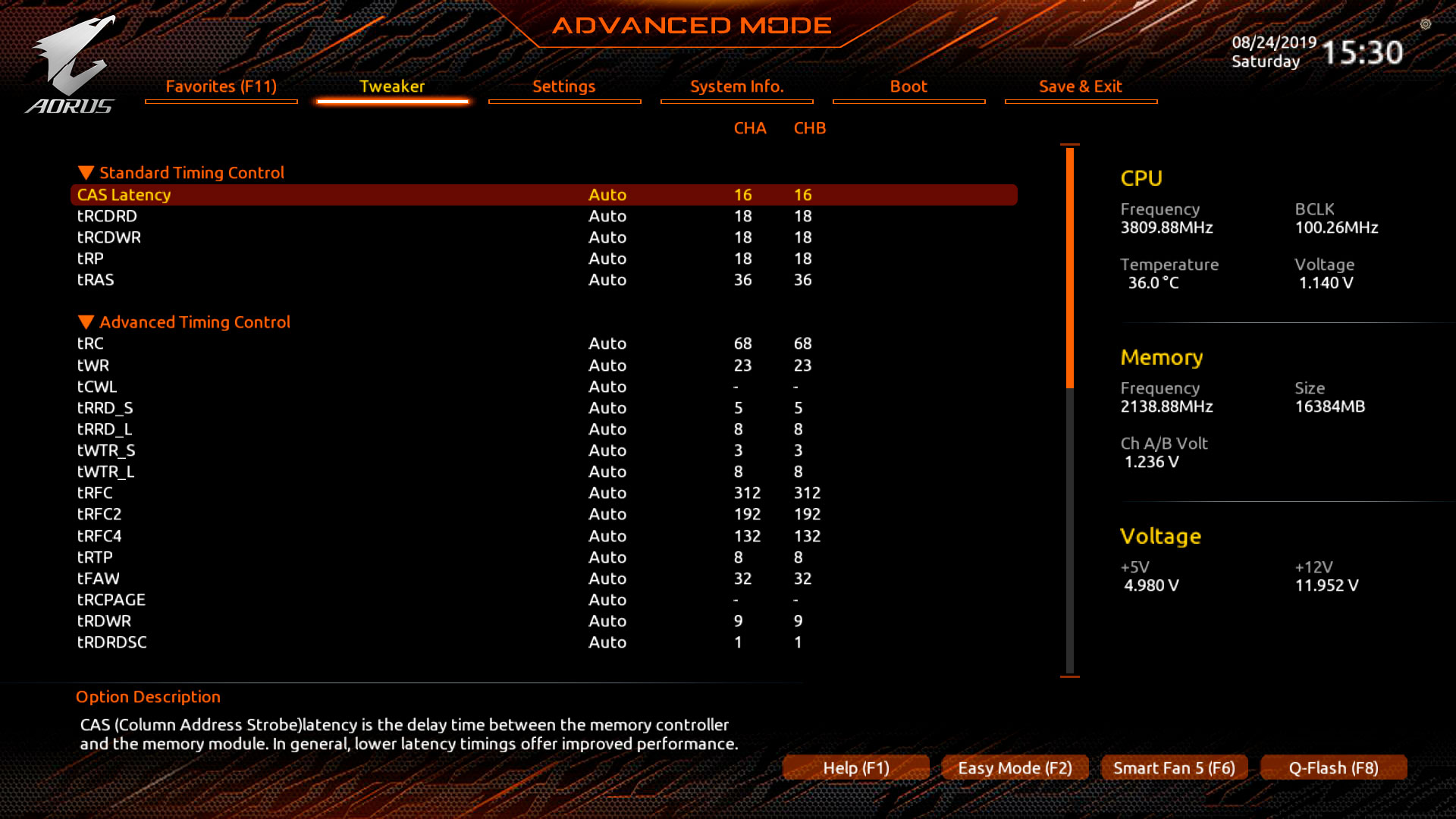

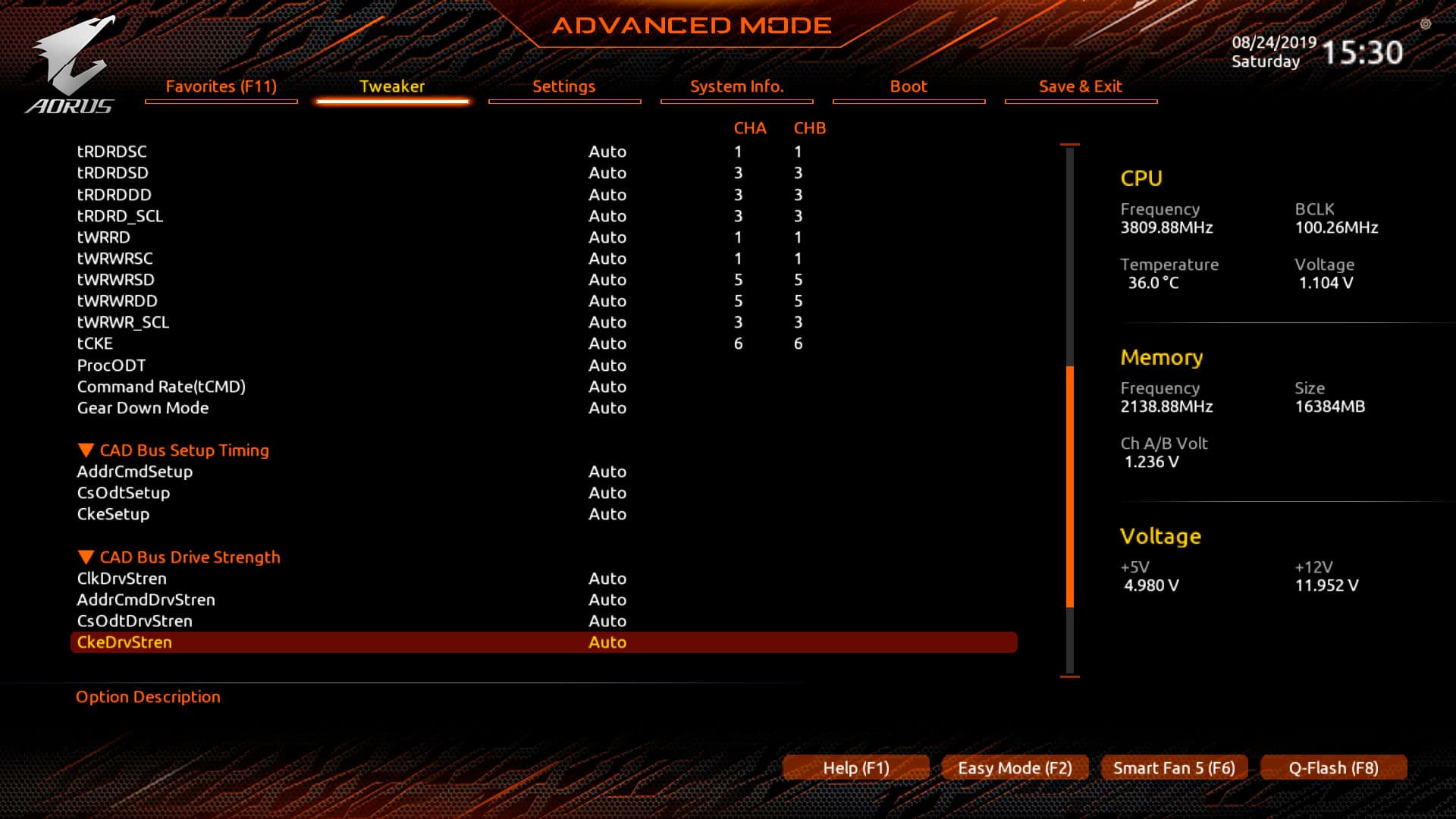

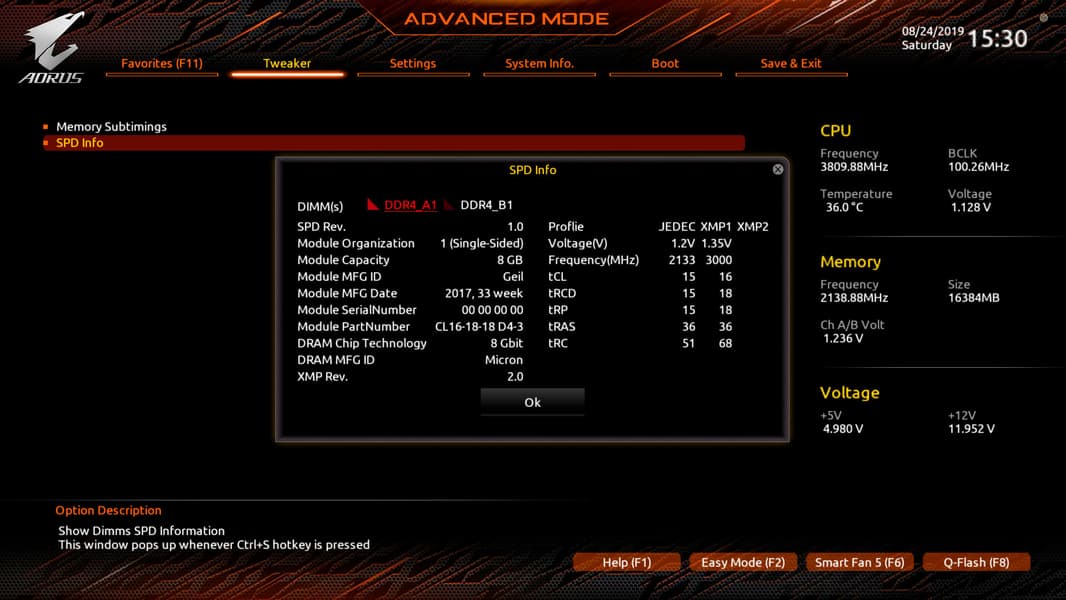

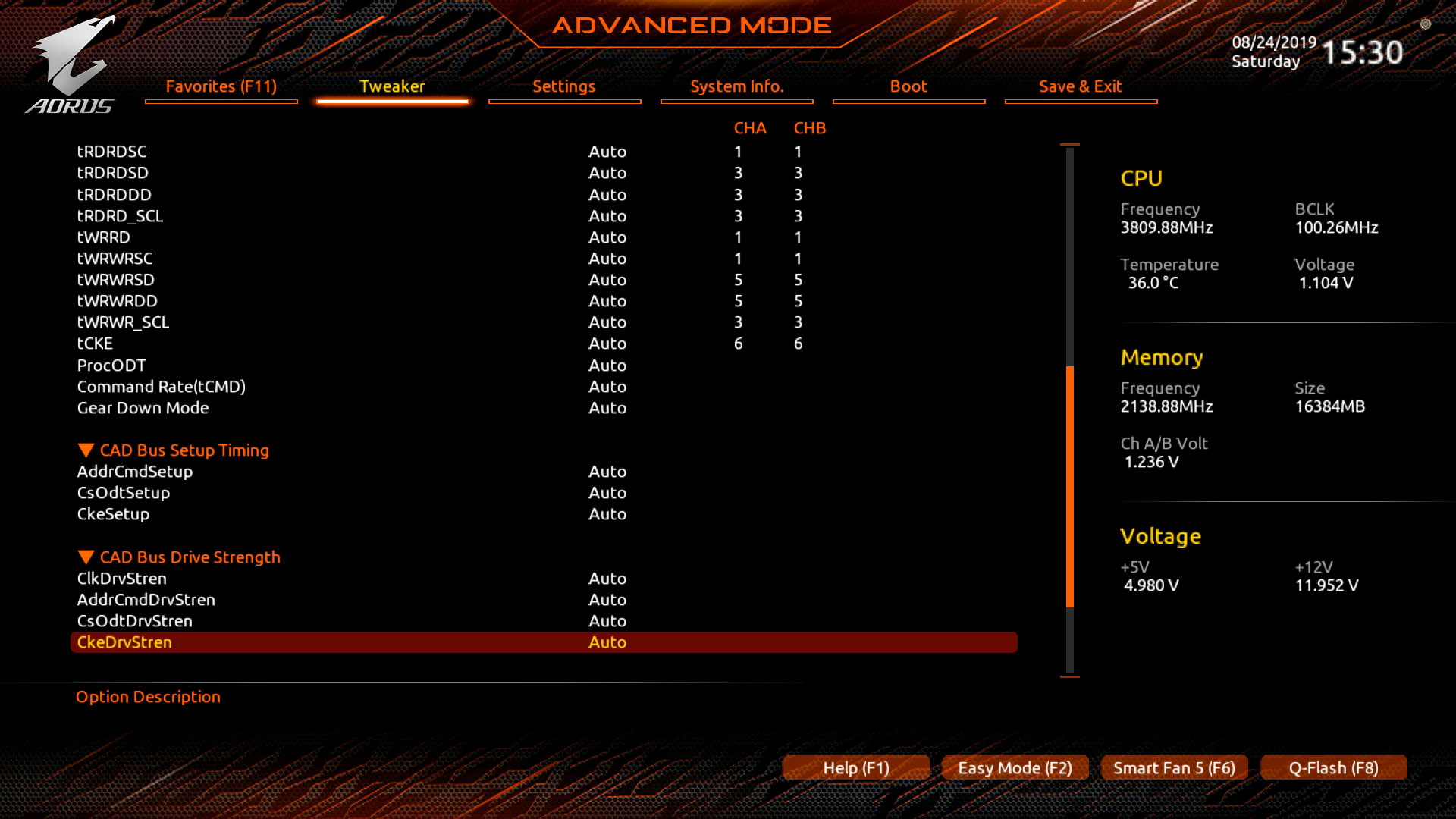

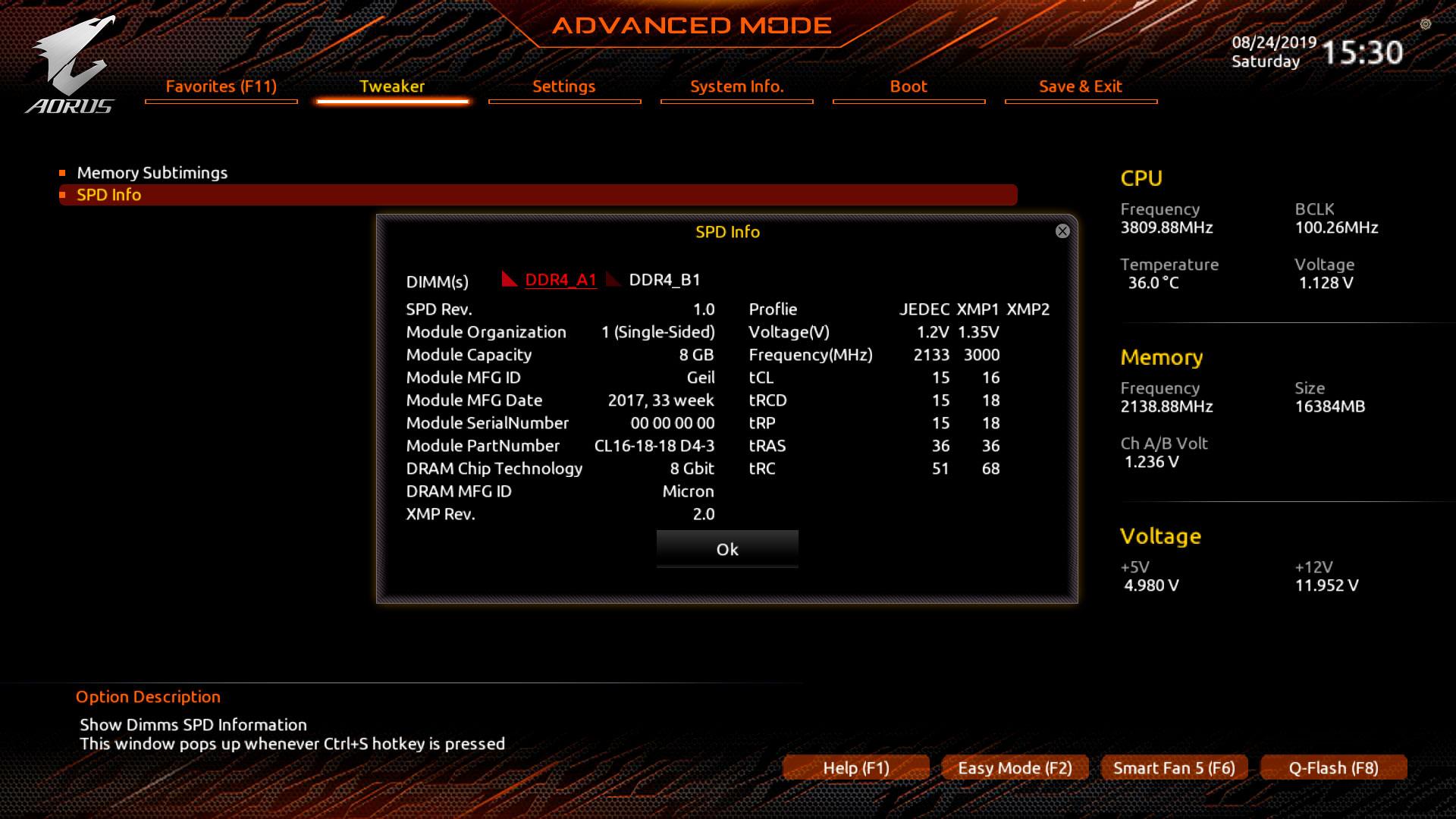

Традиционно широки настройки таймингов оперативной памяти и очень удобно выводится информация из ее SPD.

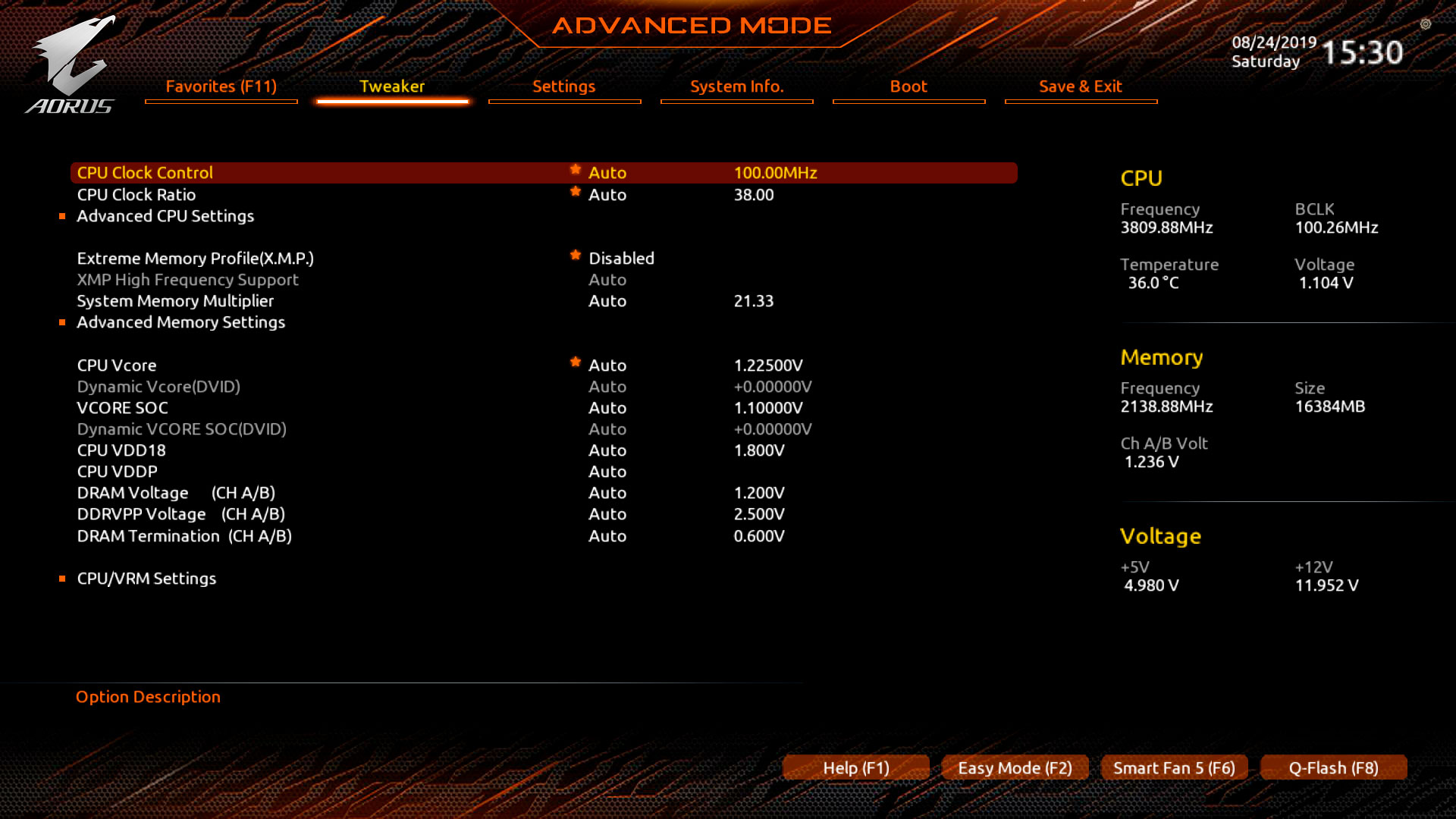

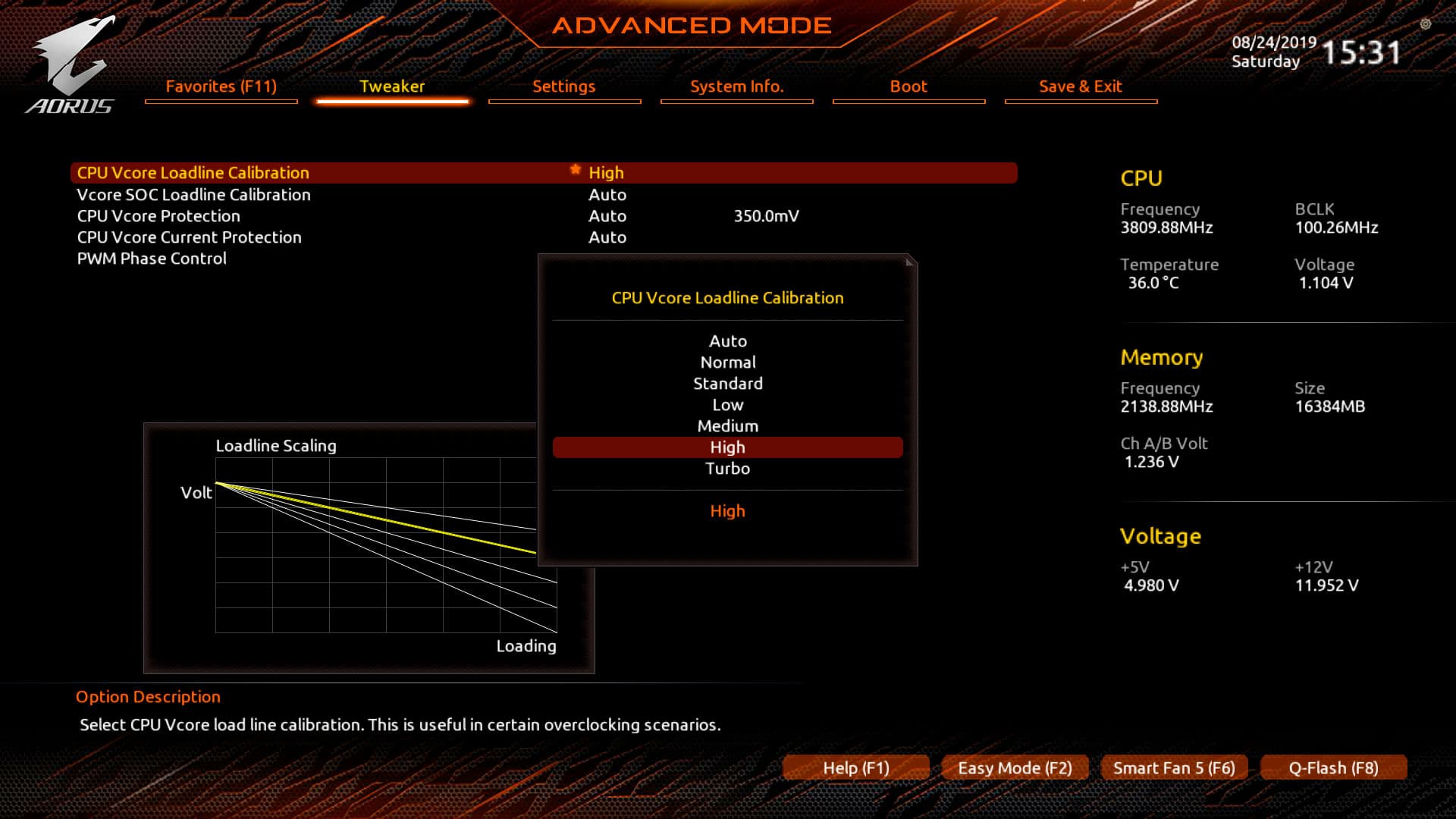

Для процессора в BIOS предусмотрены семь уровней стабилизации напряжения (LLC), при выборе каждого из которых на графике показывается, в какой степени напряжение CPU будет стабилизировано.

Доступных для изменения напряжений у платы Gigabyte Aorus X570 I Pro WiFi более чем достаточно. Приведем их в таблице.

Напряжение Минимальное значение, В Максимальное значение, В Шаг
CPU Vcore 0,7500 1,8000 0,00625
Dynamic Vcore –0,3000 +0,3000 0,00625
Vcore SOC 0,7500 1,8000 0,00625
Dynamic Vcore SOC –0,3000 +0,3000 0,00625
CPU VDD18 1,6000 2,3200 0,040
CPU VDDP –0,2000 +0,7000 0,020
DRAM 1,000 2,000 0,010
DRAM VPP 1,980 3,020 0,040
DRAM Termination 0,375 0,833 0,004

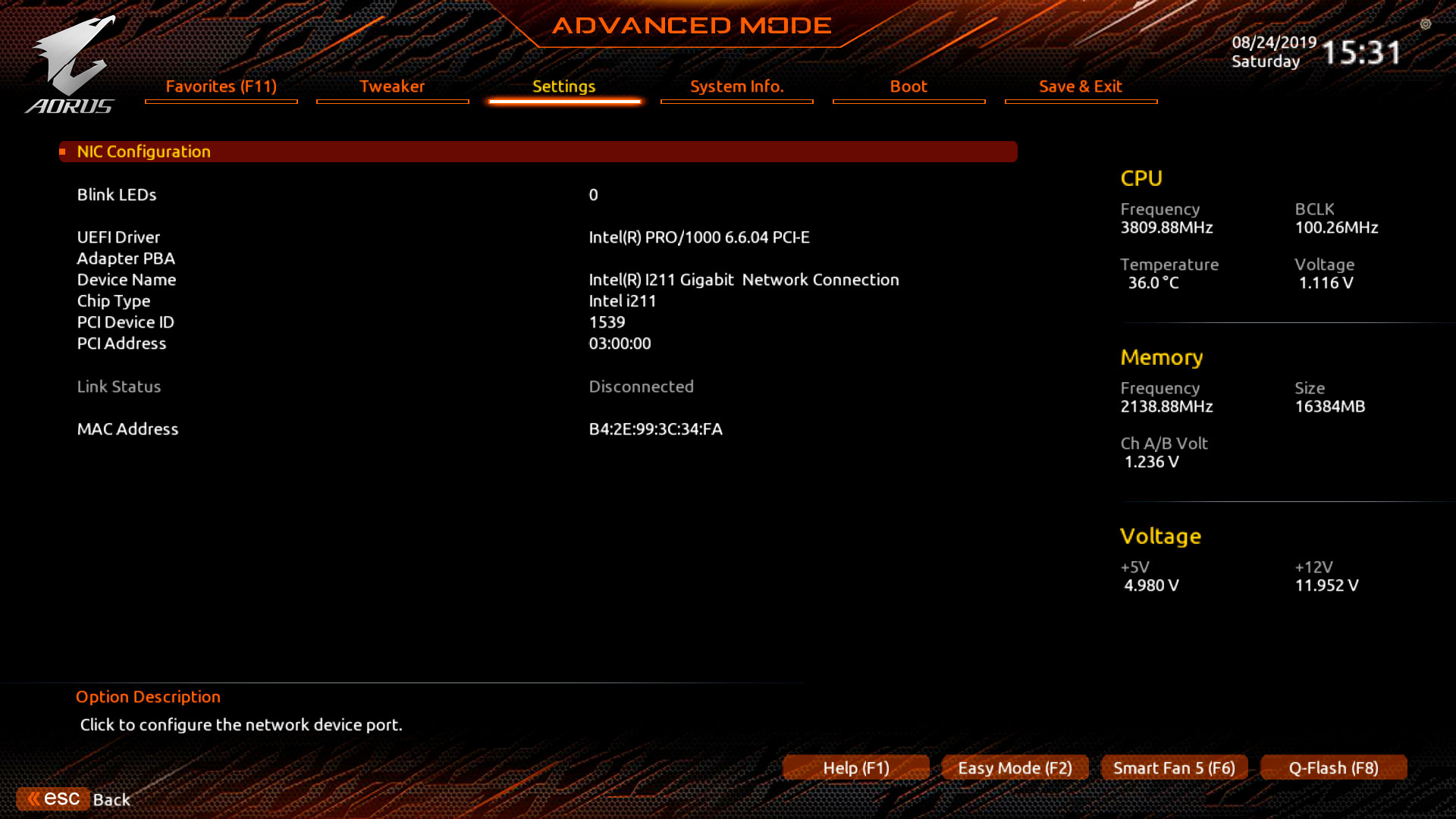

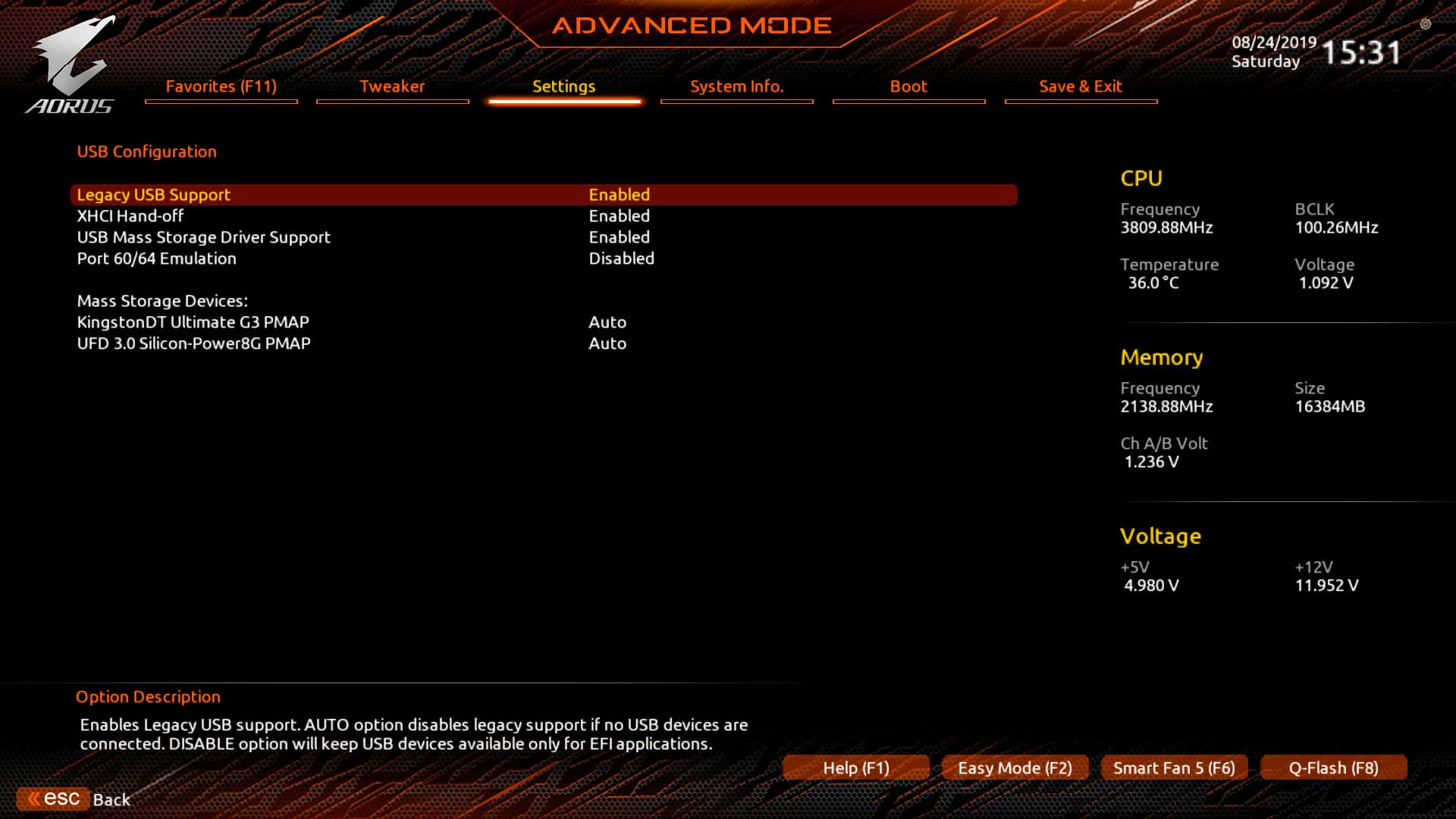

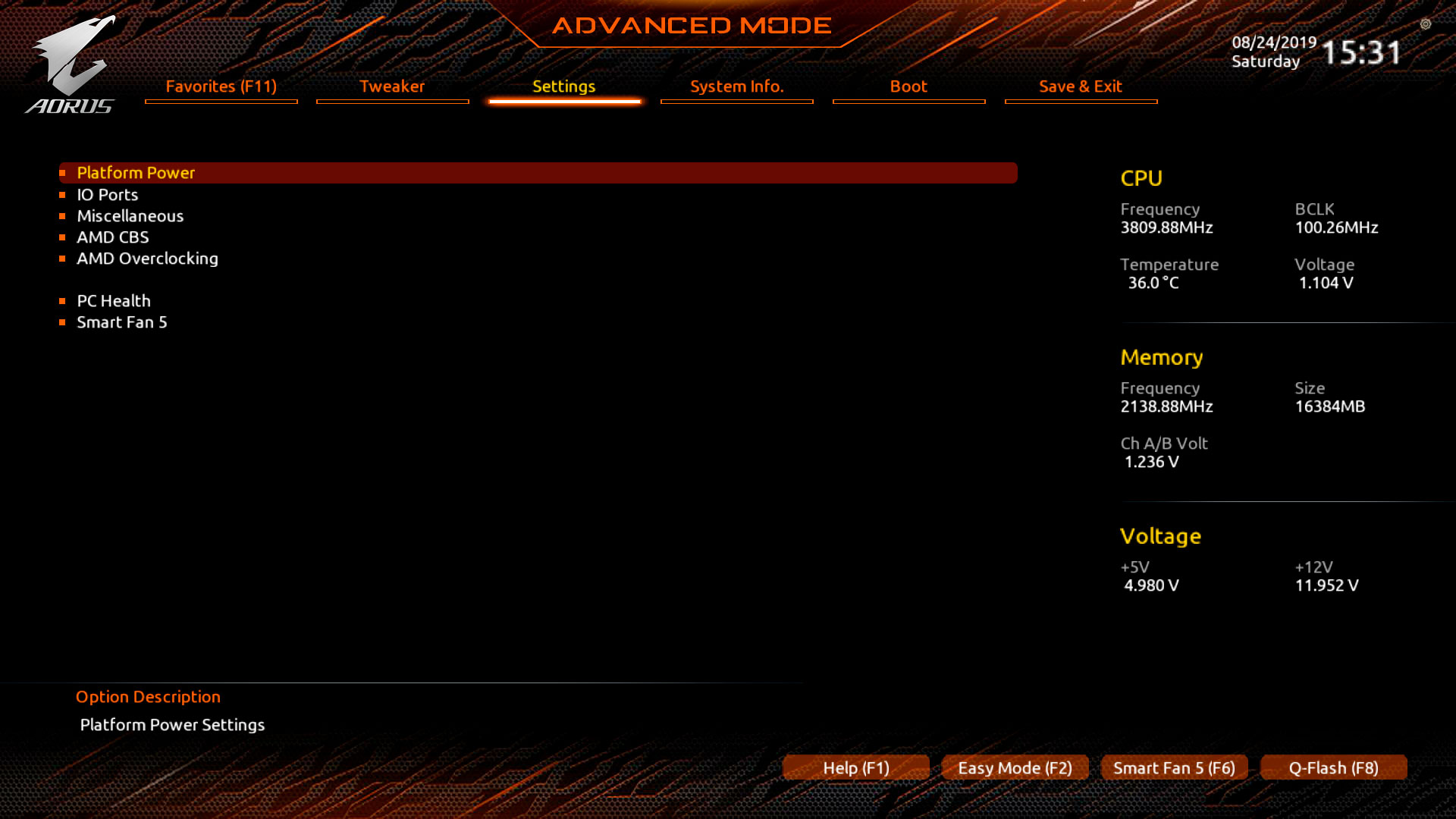

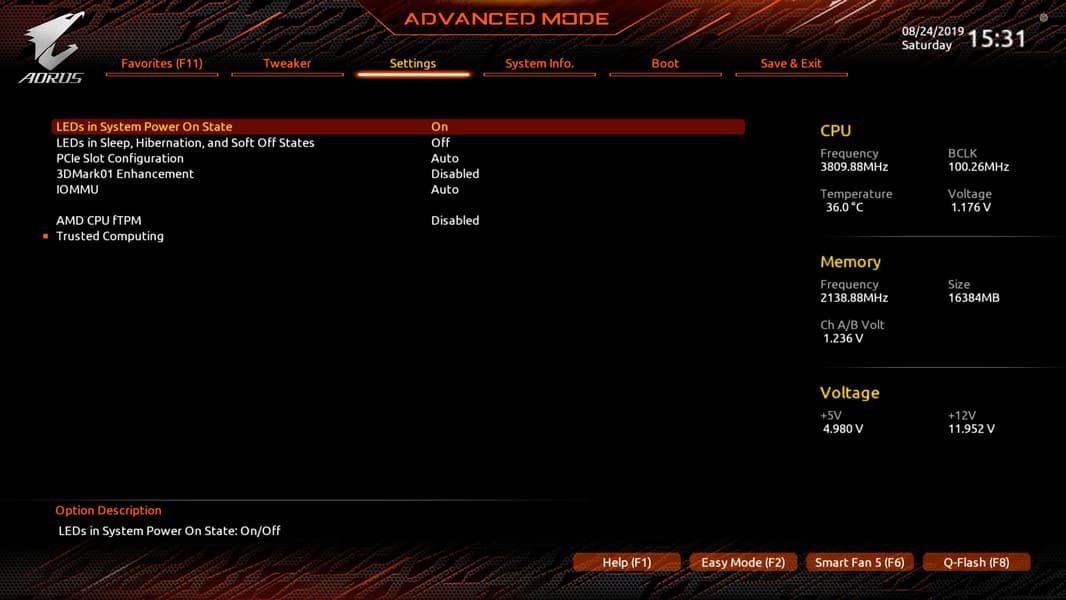

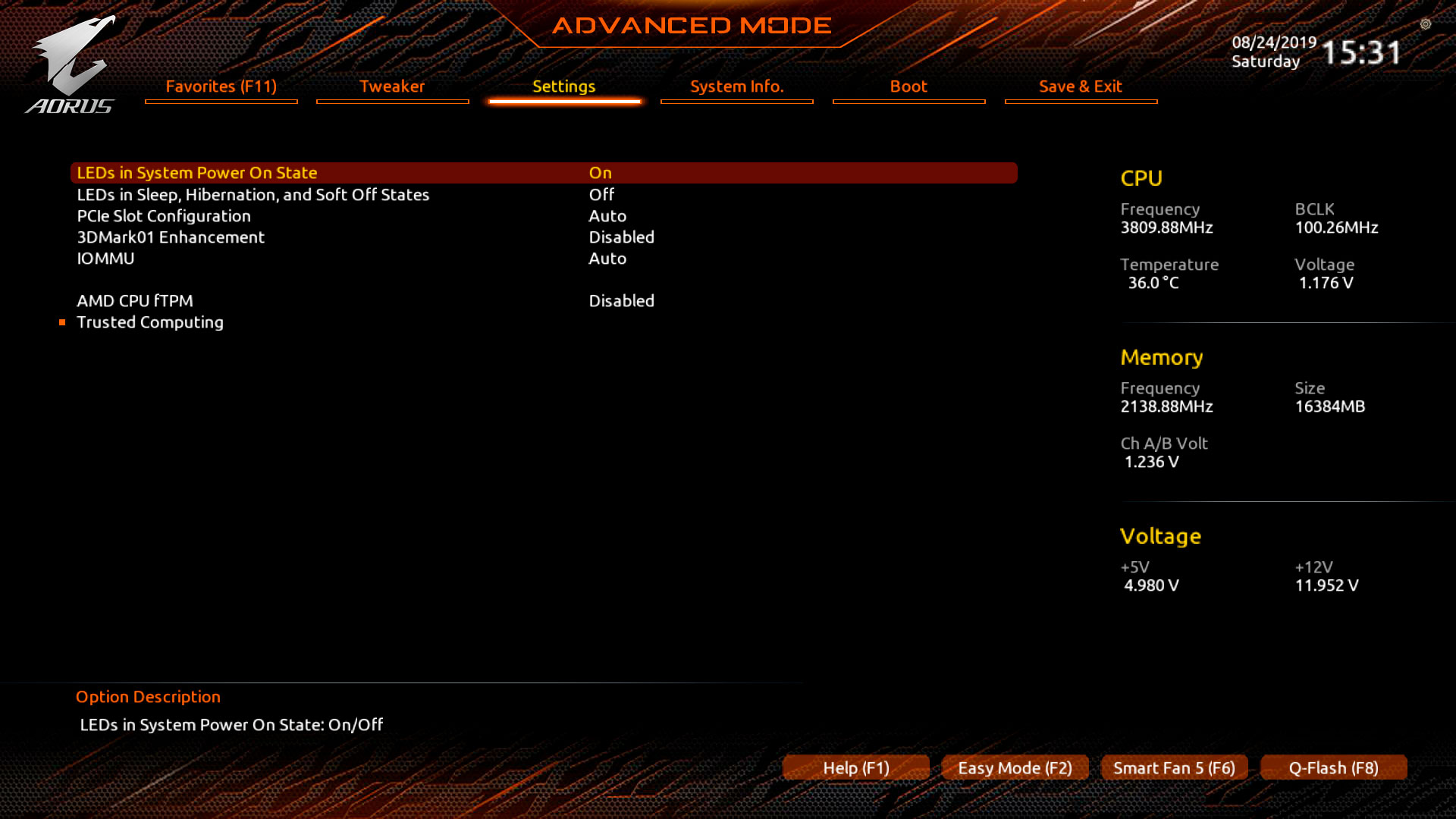

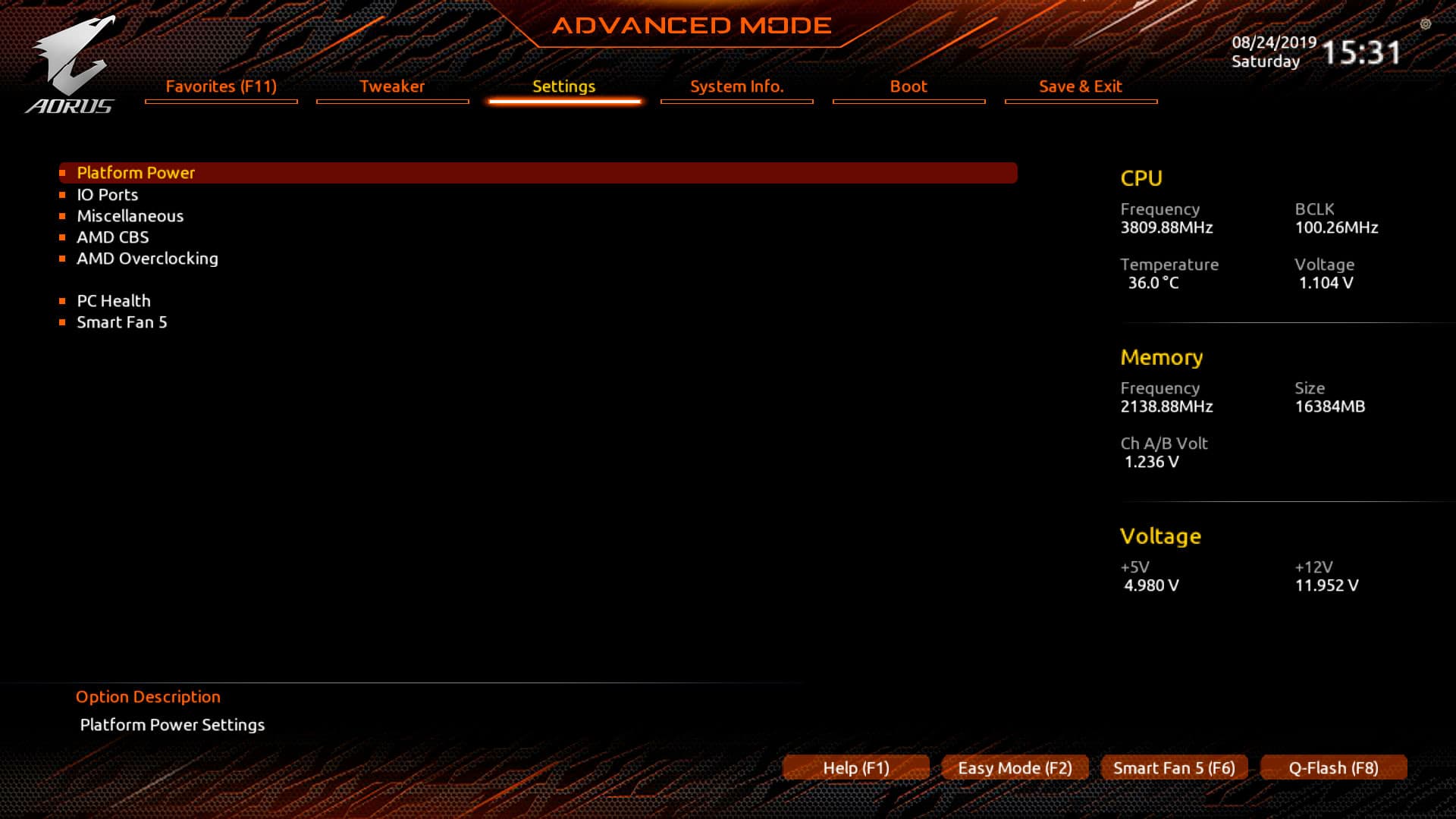

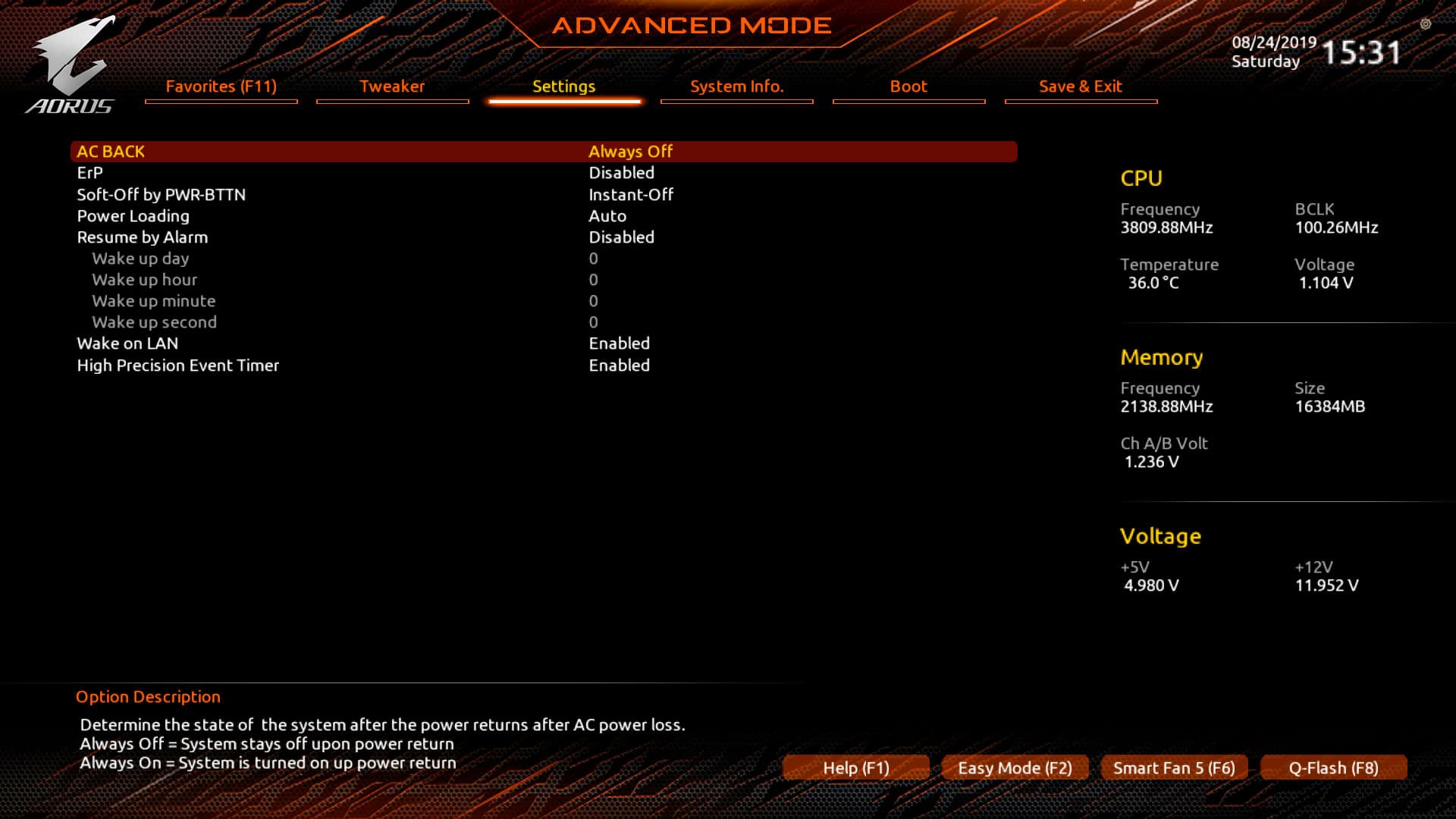

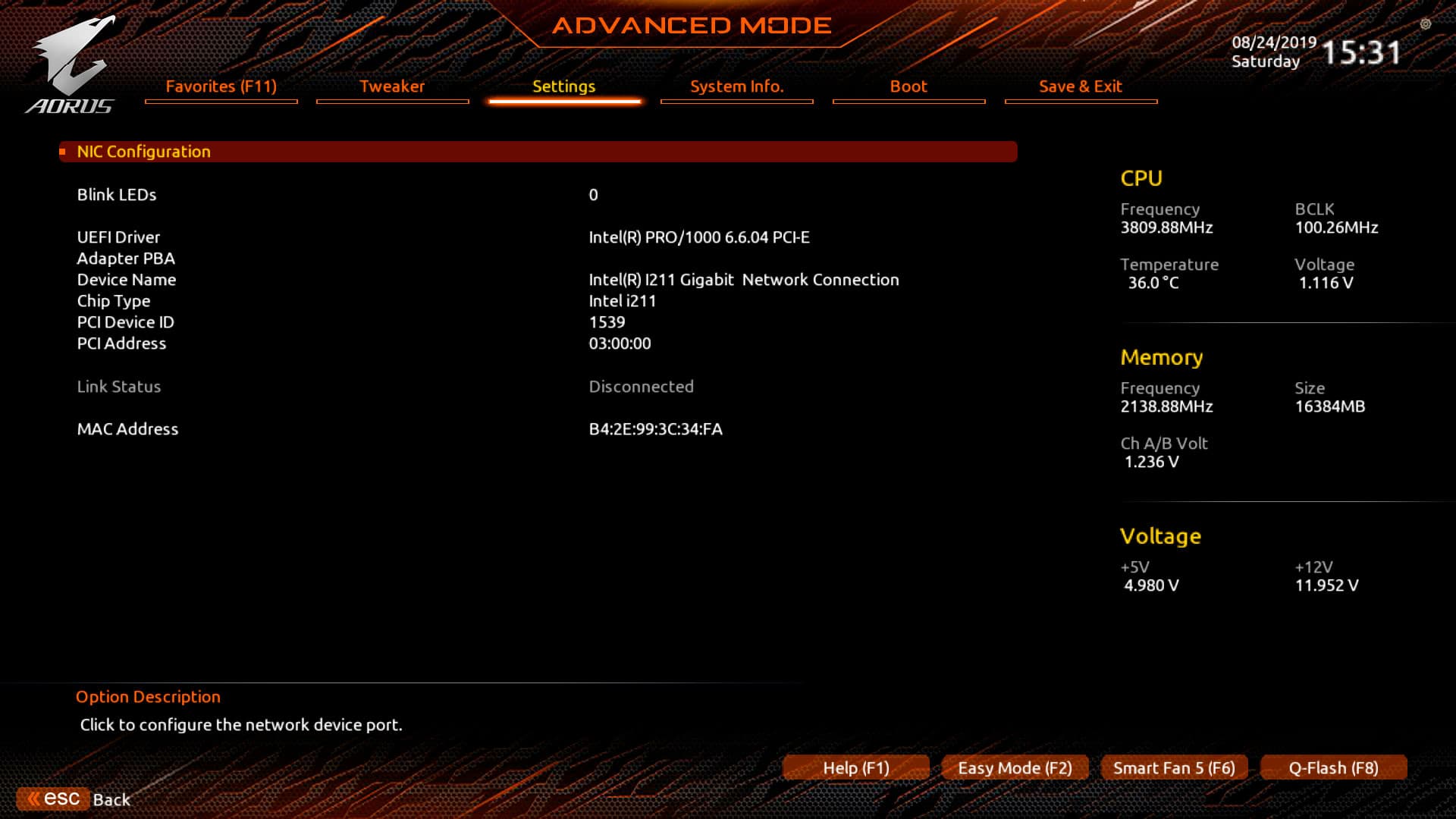

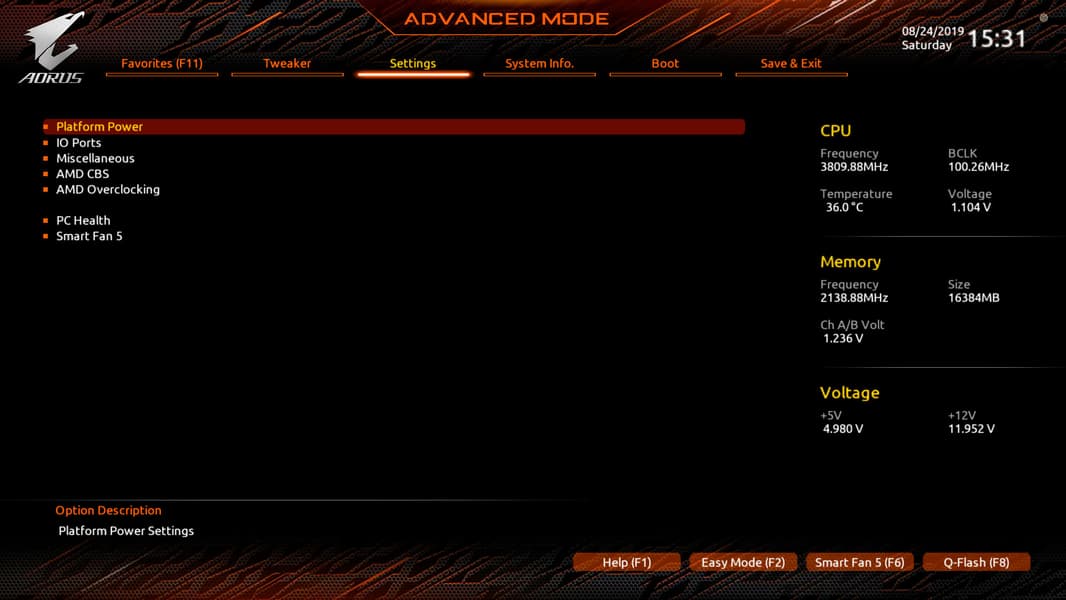

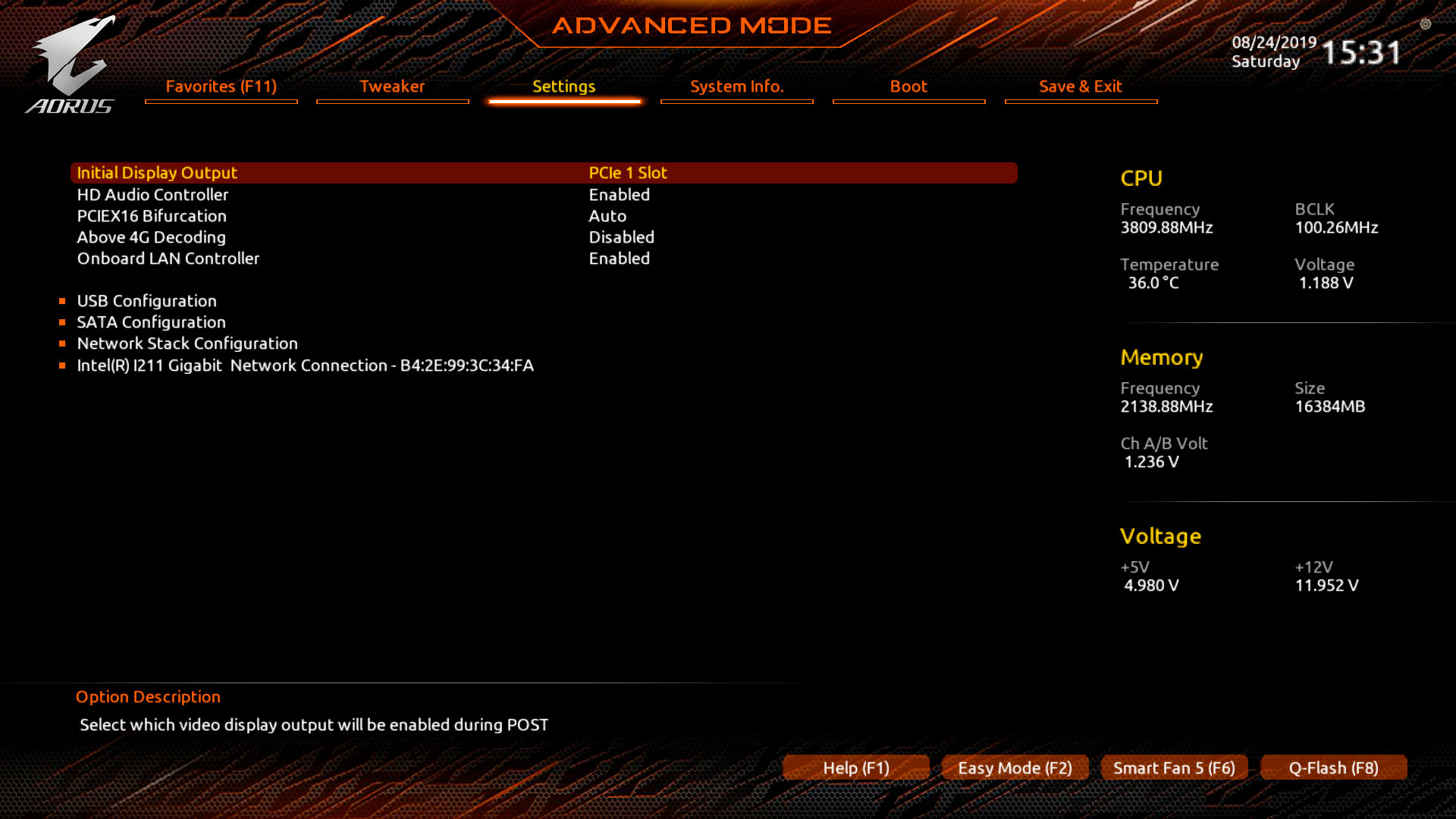

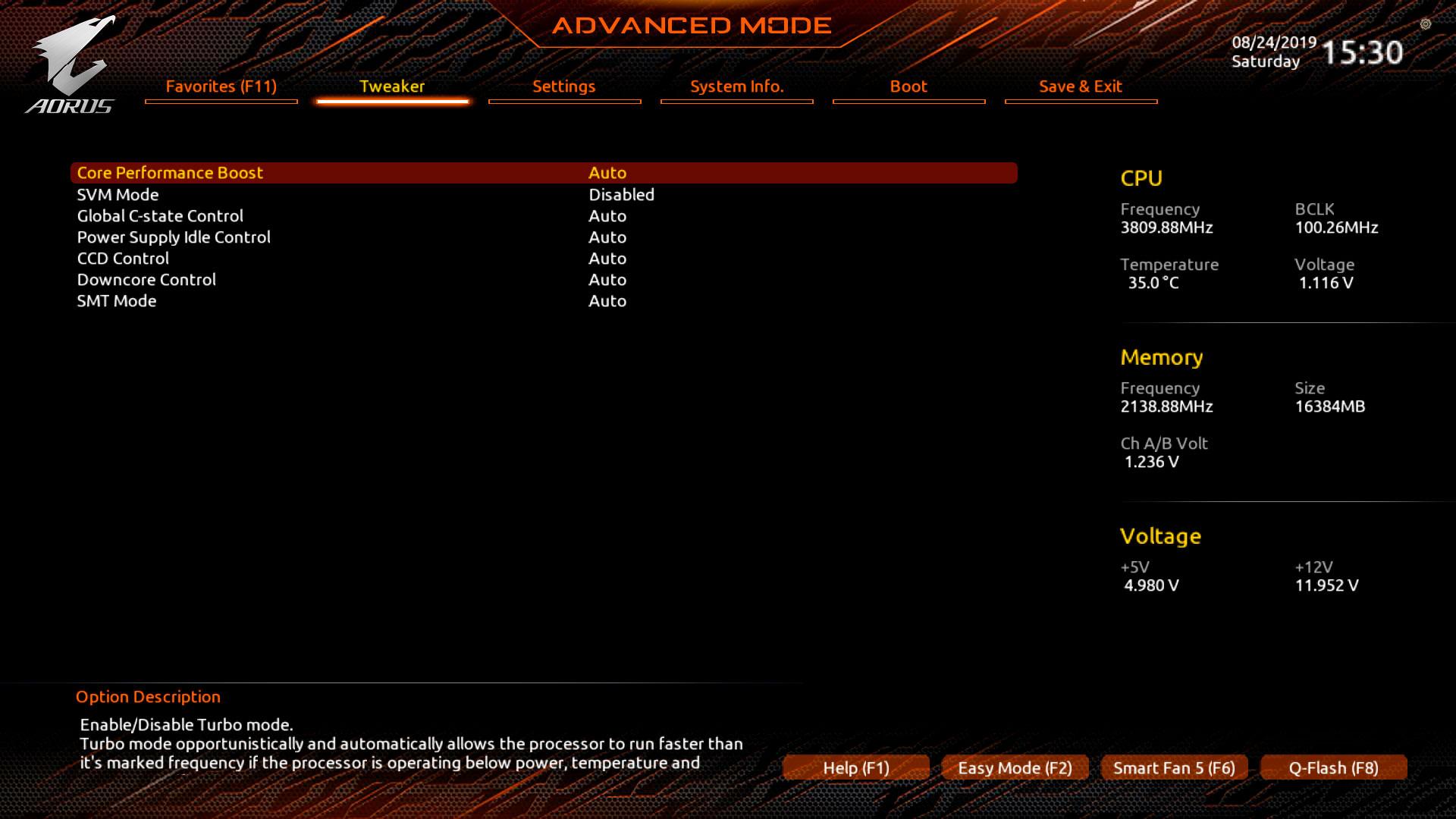

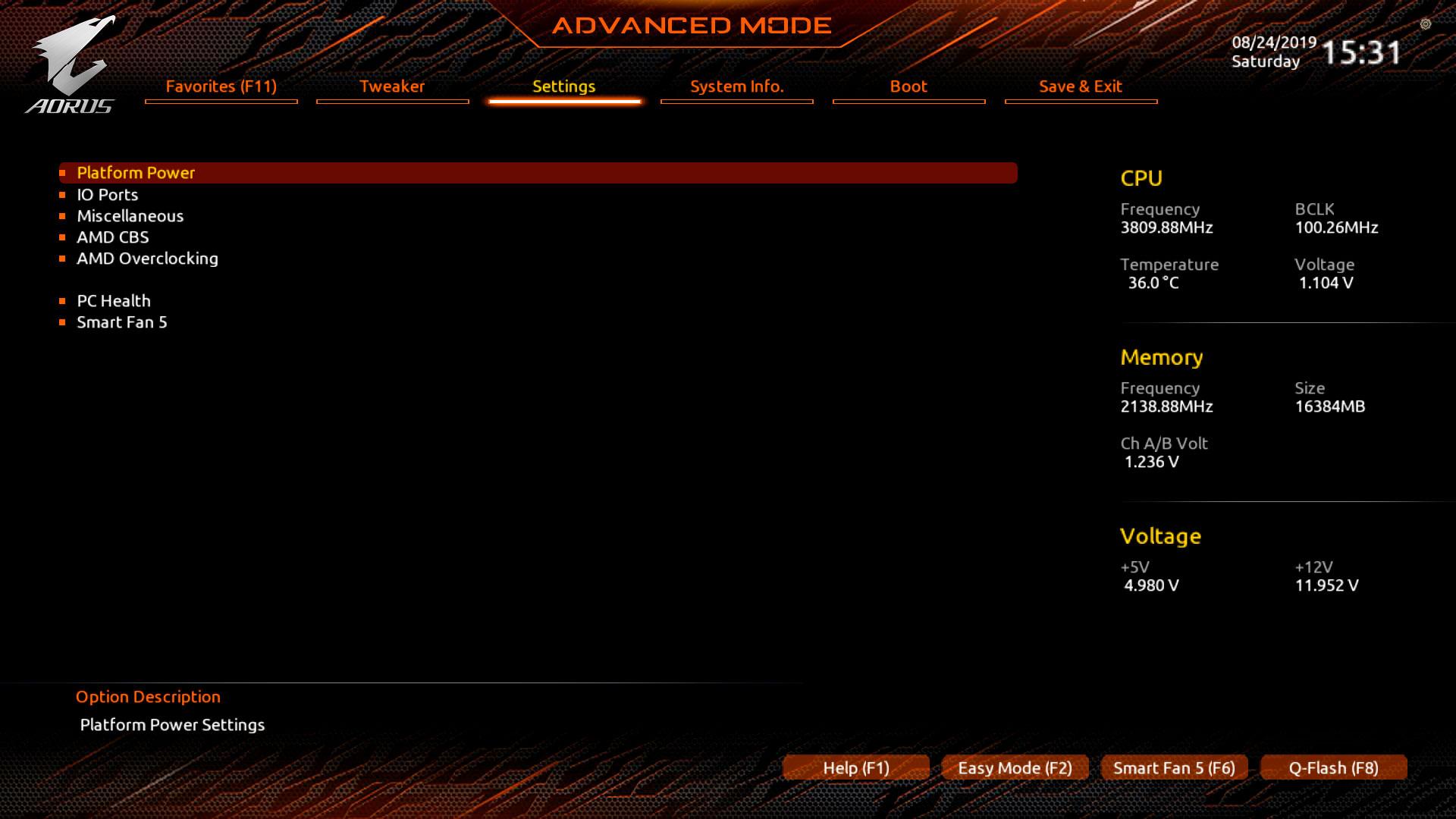

В основном разделе Settings собраны настройки контроллеров и периферийных устройств, а также тонкие настройки AMD Ryzen.

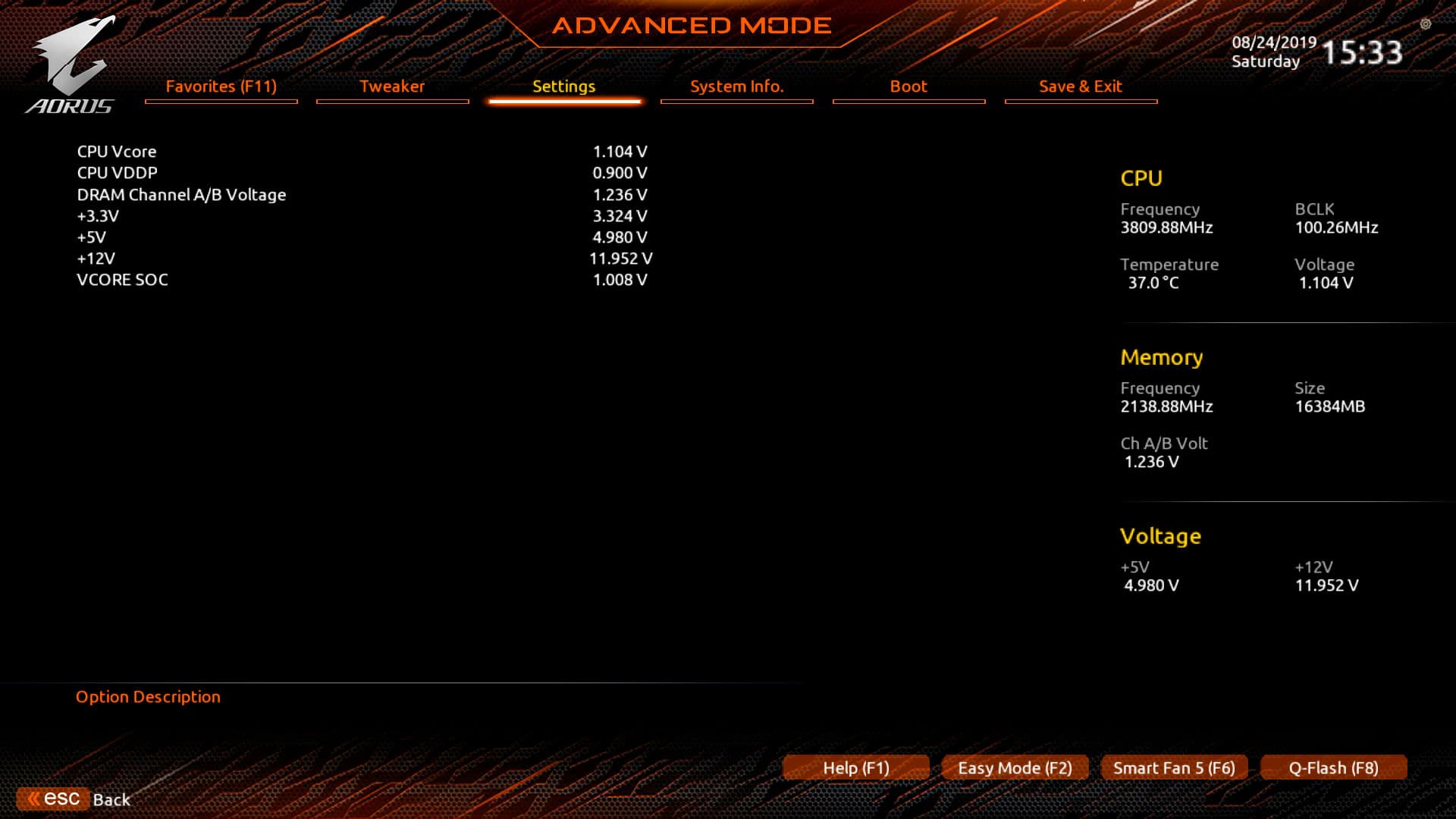

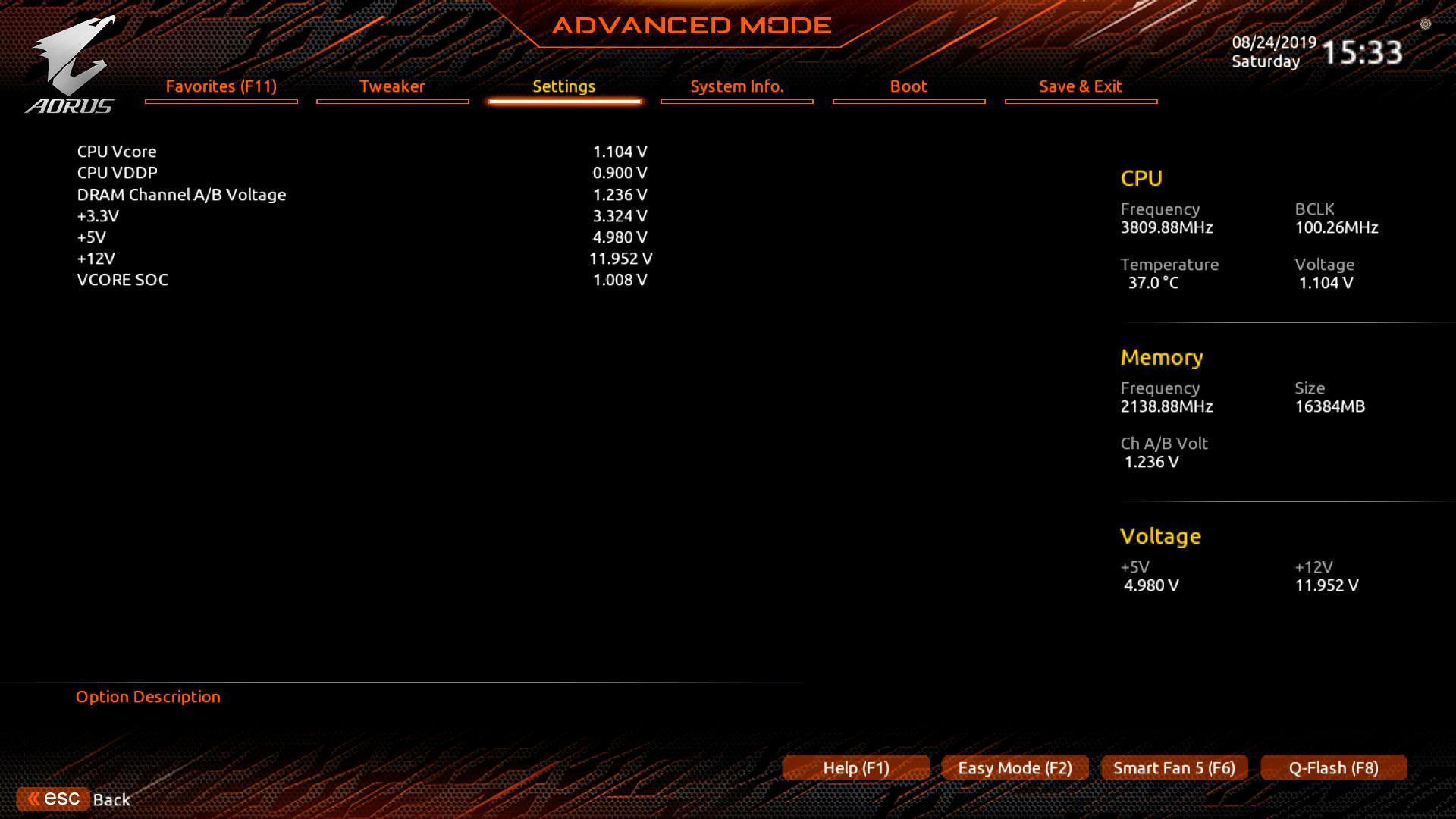

Здесь же расположен подраздел с мониторингом всех напряжений в реальном времени.

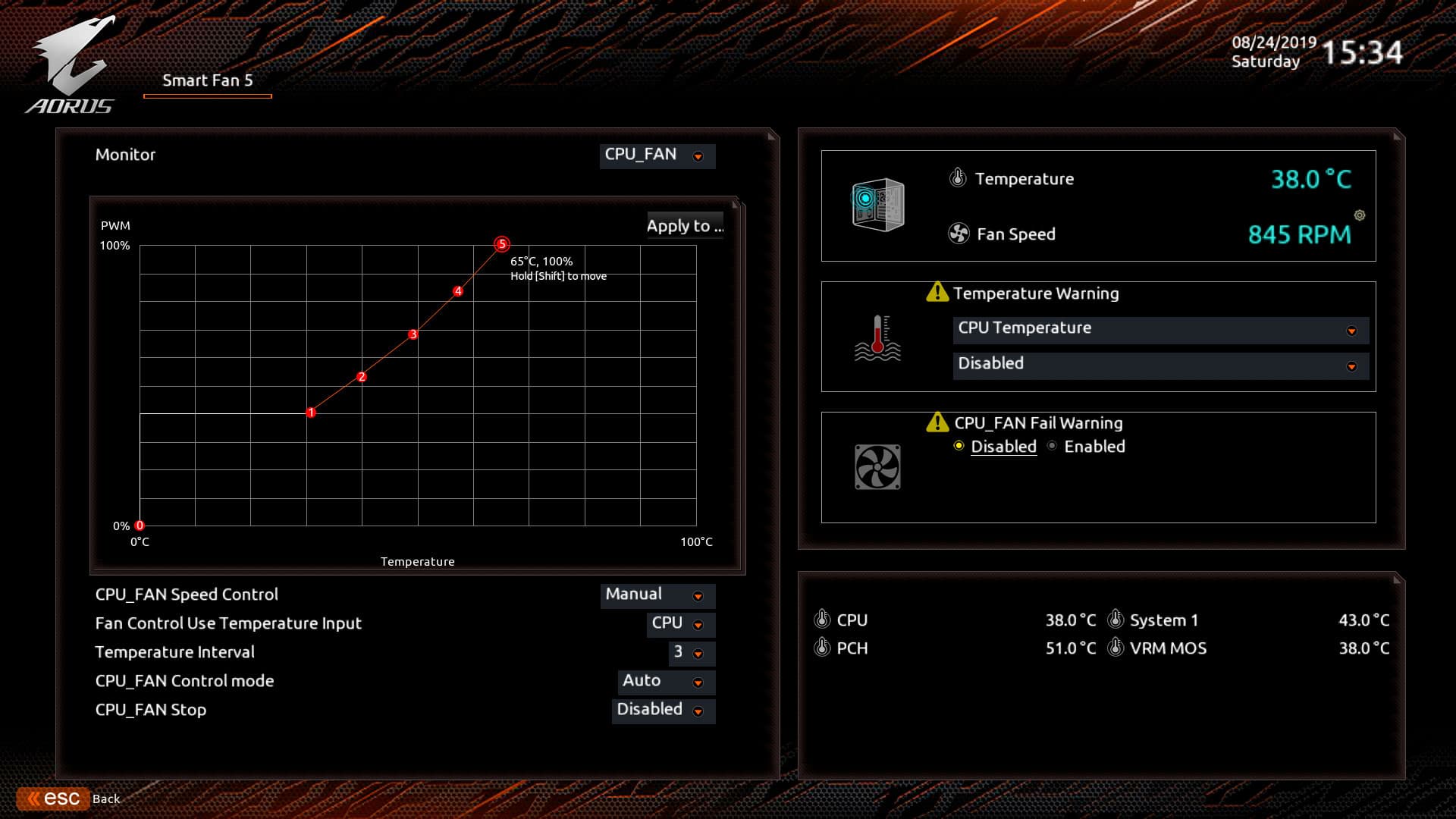

Встроенная в BIOS утилита Smart Fan 5 быстро и легко поможет настроить оба подключенных к плате вентилятора, а также вентилятор чипсета.

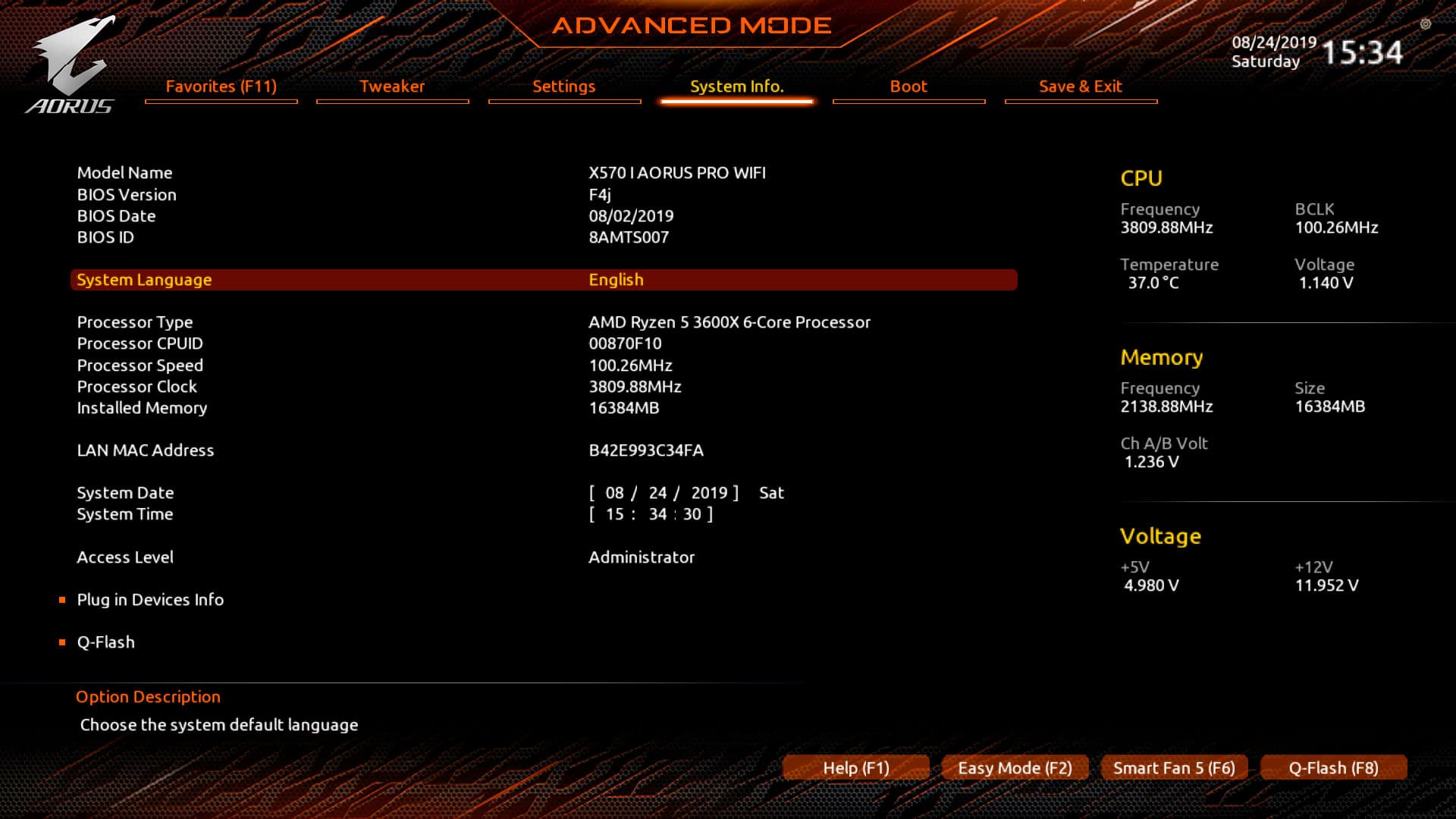

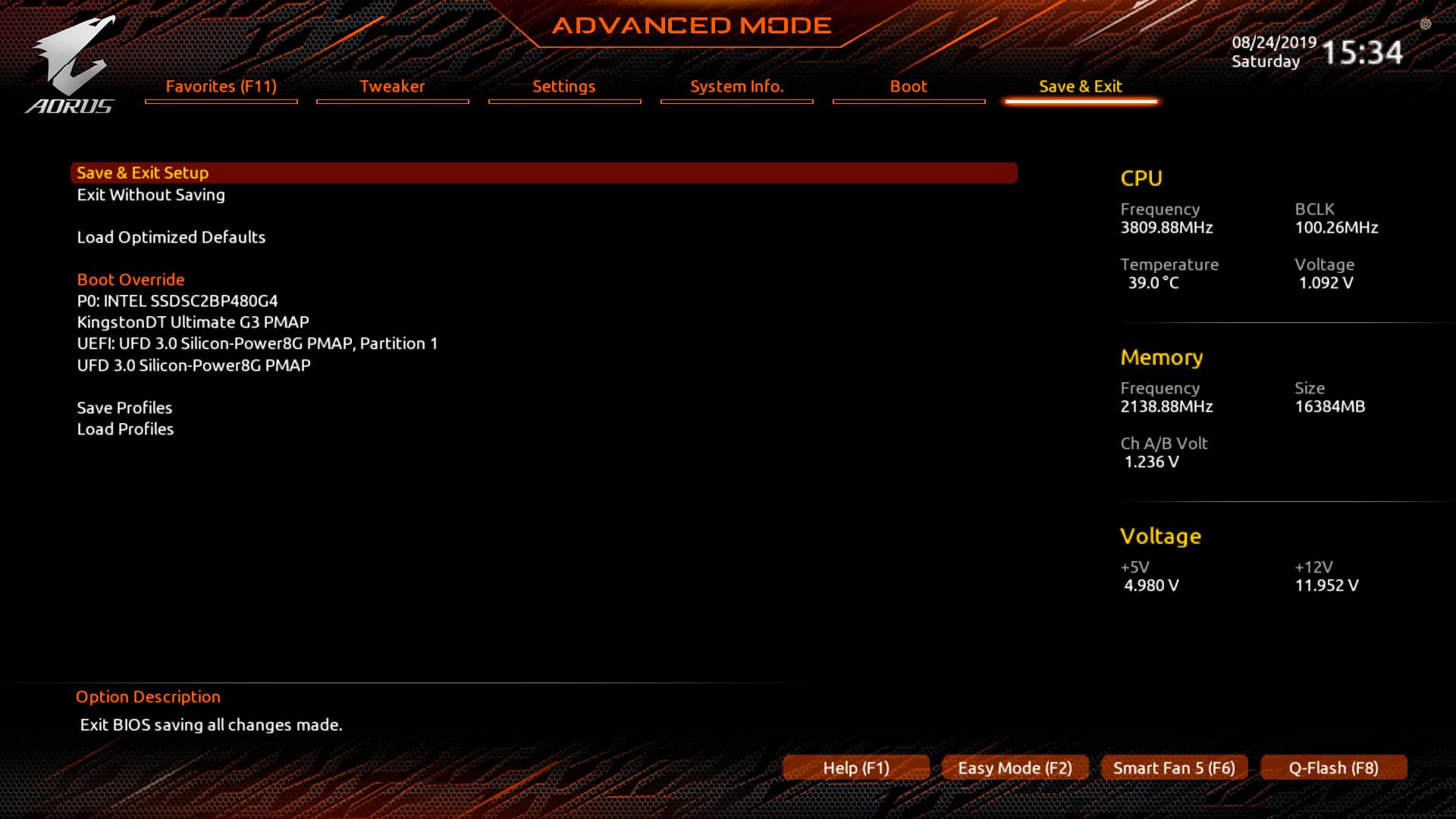

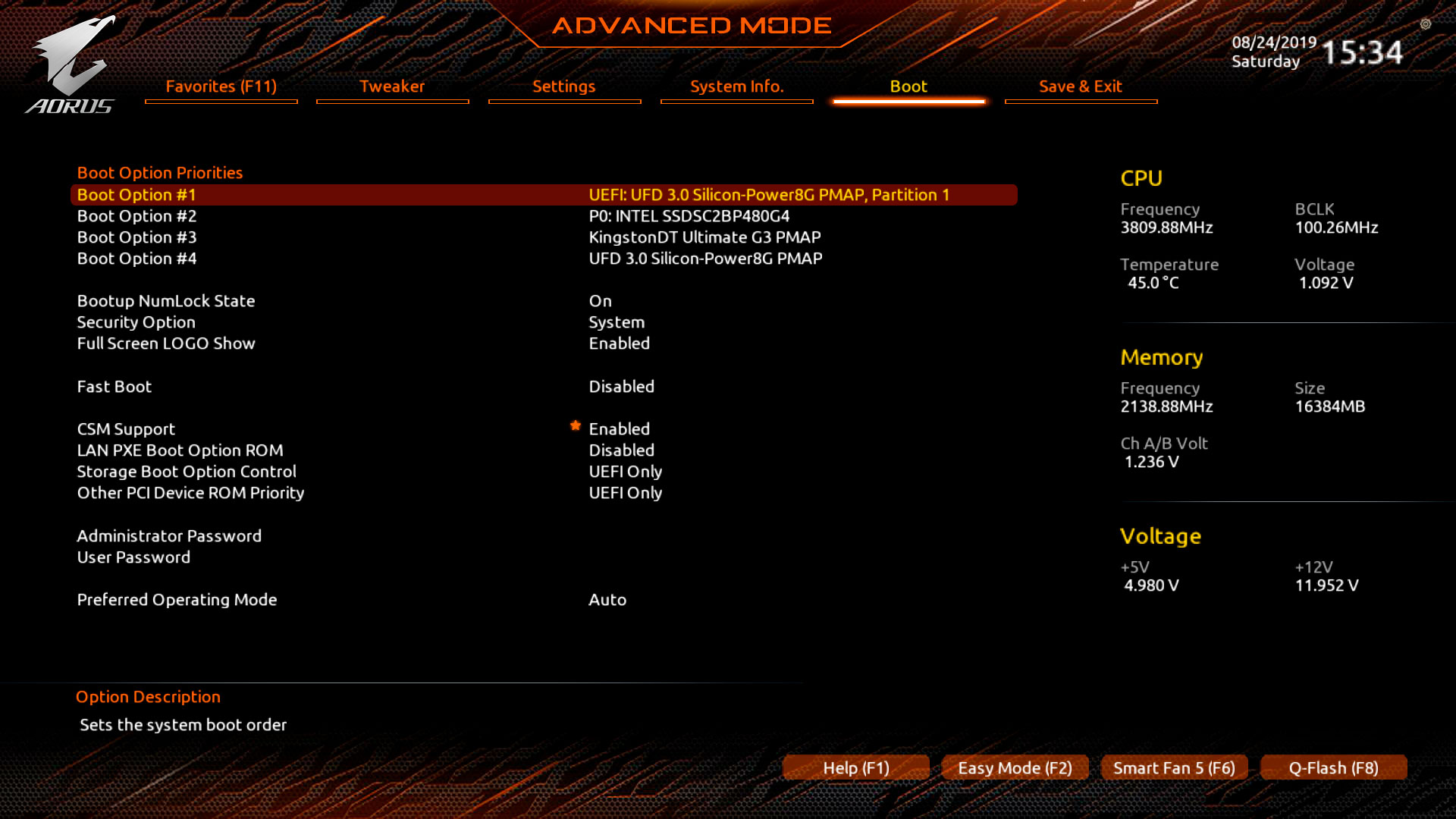

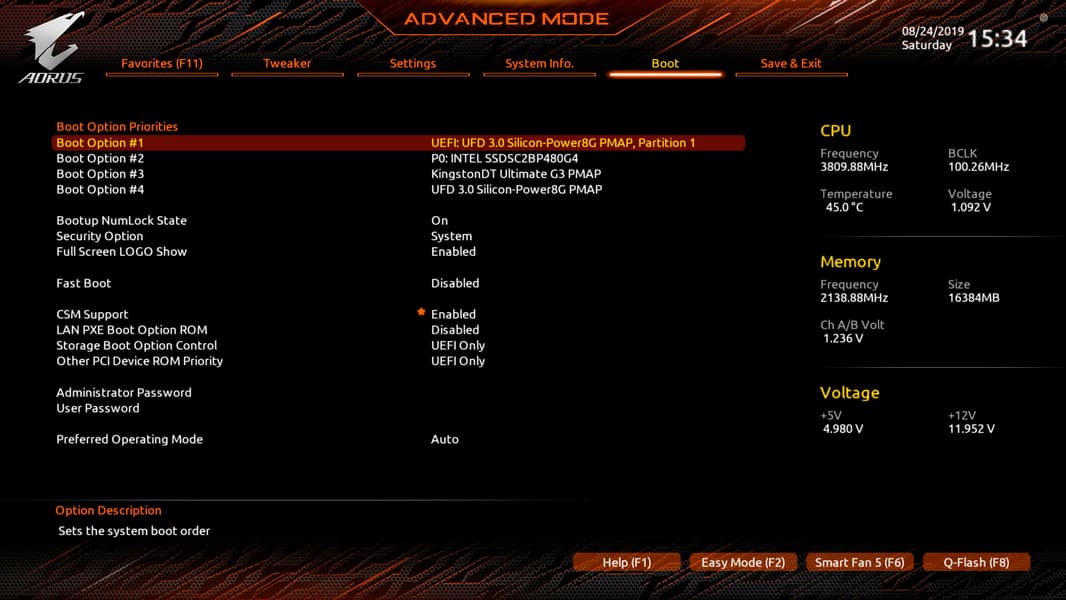

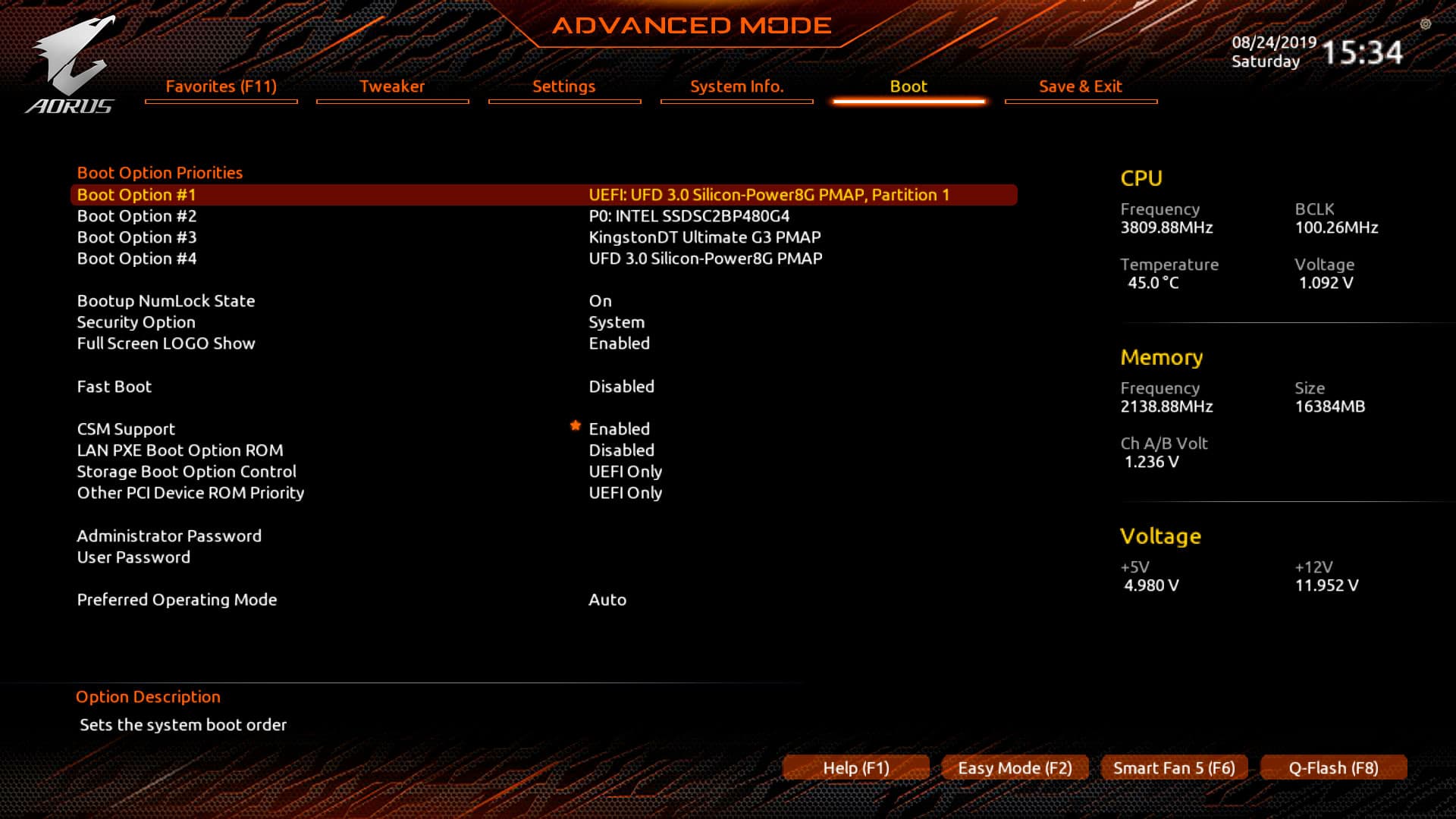

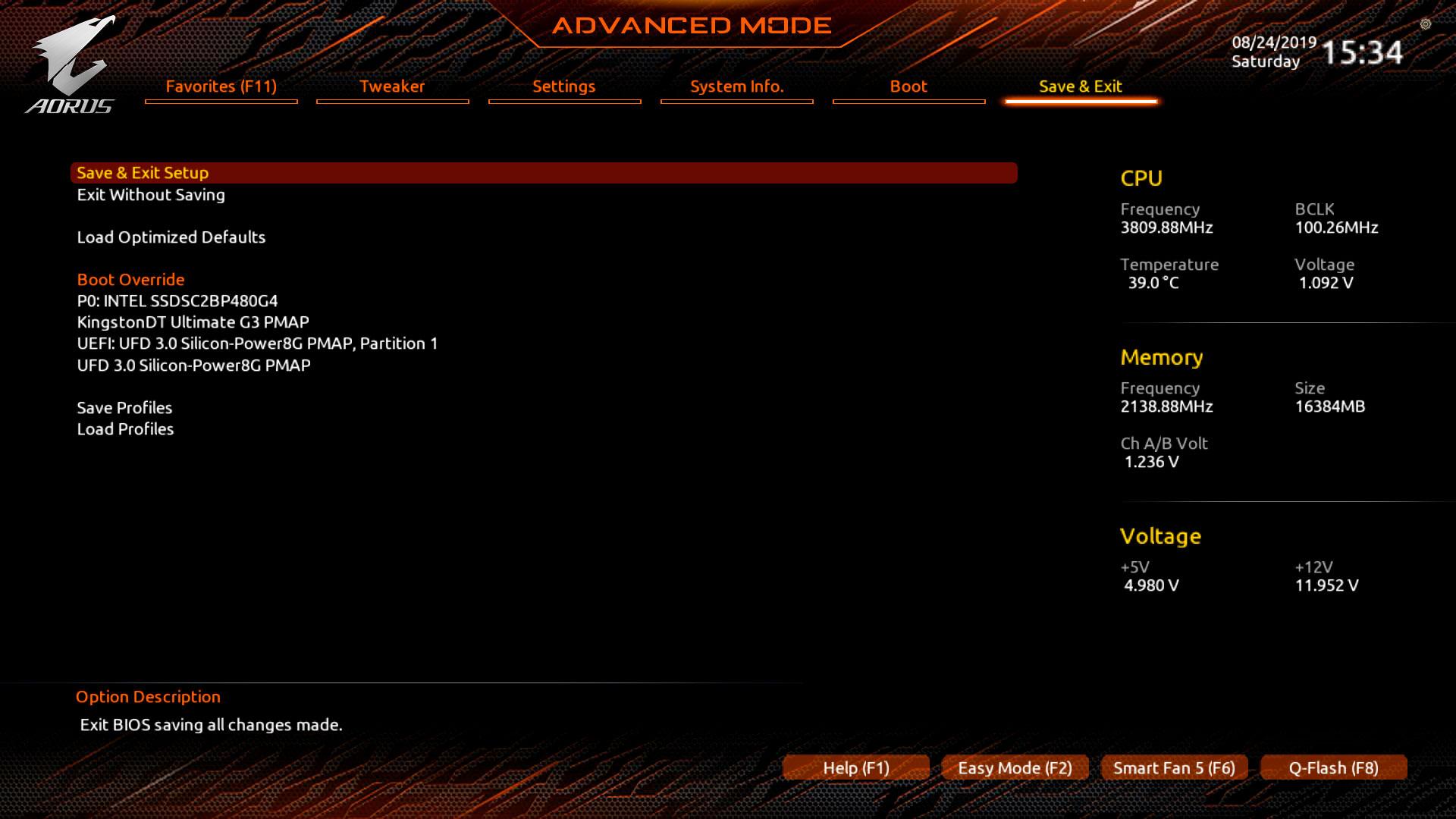

Остались разделы с информацией о системе, параметрами загрузки и встроенная утилита для обновления BIOS.

Отметим, что при работе в BIOS никаких проблем у нас не возникло. Скорость отклика оболочки очень высокая, а при выходе из BIOS отображаются все измененные настройки, чтобы их можно было еще раз перепроверить.

Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы Gigabyte Aorus X570 I Pro WiFi была проведена в закрытом корпусе системного блока при температуре в помещении около 26 °C. Конфигурация тестового стенда состояла из следующих комплектующих:

  • системная плата: Gigabyte Aorus X570 I Pro WiFi (AMD X570, Socket AM4, BIOS F4j от 02.08.2019);
  • процессор: AMD Ryzen 5 3600X (Matisse, 7 нм, B0, 3,8 (4,4) ГГц, 6×512 КБ L2, 32 МБ L3, TDP 95 Вт);
  • система охлаждения CPU: Noctua NH-D15 (один вентилятор 140 мм Noctua NF-A15 на 740—1530 об/мин);
  • термоинтерфейс: Arctic MX-4;
  • оперативная память: DDR4 2×8 ГБ GeIL Super Luce RGB (GLS416GB3000C16ADC), XMP 3000 МГц 16-18-18-36 CR2 при 1,35 В;
  • видеокарта: Nvidia GeForce RTX 2080 Founders Edition 8 ГБ/256 бит, 1515—1800(1965)/14000 МГц;
  • системный диск: Intel SSD 730 480 ГБ (SATA600, BIOS vL2010400);
  • диск для программ и игр: Western Digital VelociRaptor 300 ГБ (SATA300, 10000 об/мин, 16 МБ, NCQ);
  • архивный диск: Samsung Ecogreen F4 HD204UI 2 ТБ (SATA300, 5400 об/мин, 32 МБ, NCQ);
  • корпус: Thermaltake Core X71 (шесть be quiet! Silent Wings 2 [BL063] на 900 об/мин, три — на вдув, три — на выдув);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), вентилятор 140 мм.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro (1903 18362.295) с установкой следующих драйверов:

  • для чипсета материнской платы: AMD Chipset Drivers 1.8.19.0915 от 20.08.2019
  • для видеокарты: Nvidia GeForce 431.68 WHQL от 26.07.2019

Стабильность системы в номинальном режиме и при разгоне мы проверяли стресс-утилитой Prime95 29.8 build 5 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 6.11-3895.

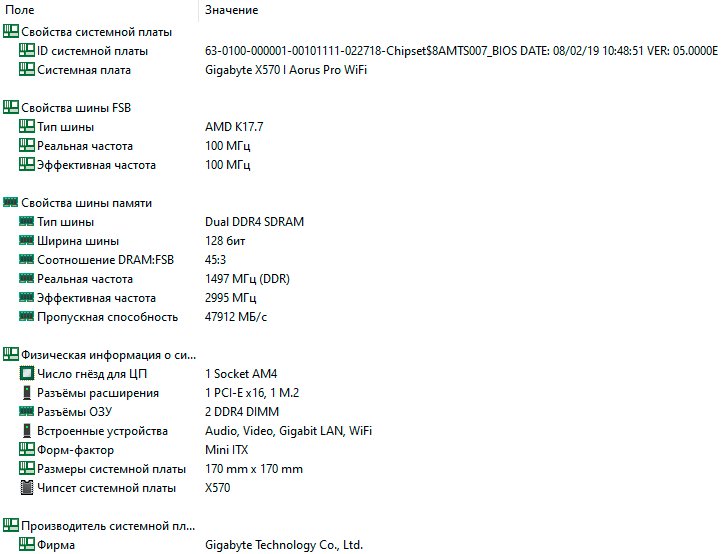

Сначала приведем характеристики платы Gigabyte Aorus X570 I Pro WiFi с помощью информационно-диагностической утилиты AIDA64 Extreme.

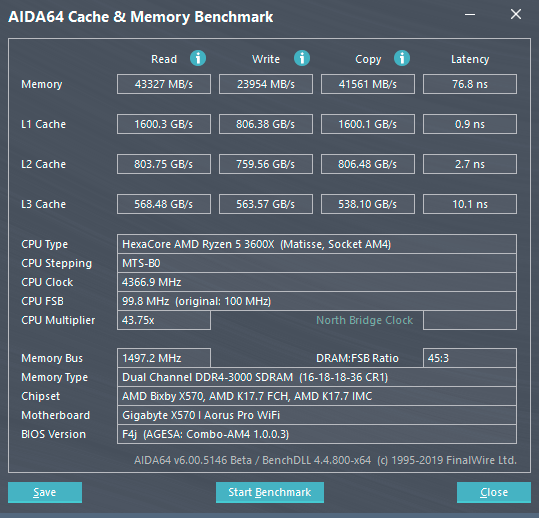

Активировав XMP оперативной памяти, мы провели тестирование собранной системы при настройках BIOS платы по умолчанию (LLC — auto).

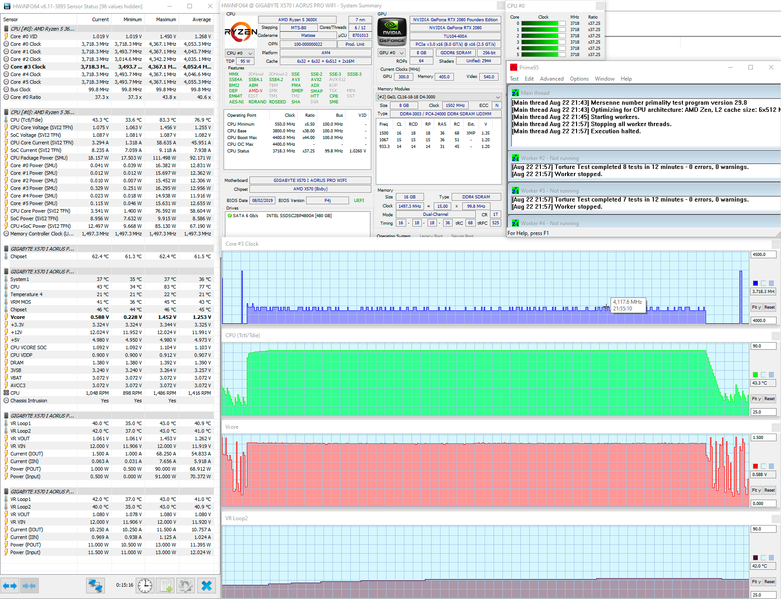

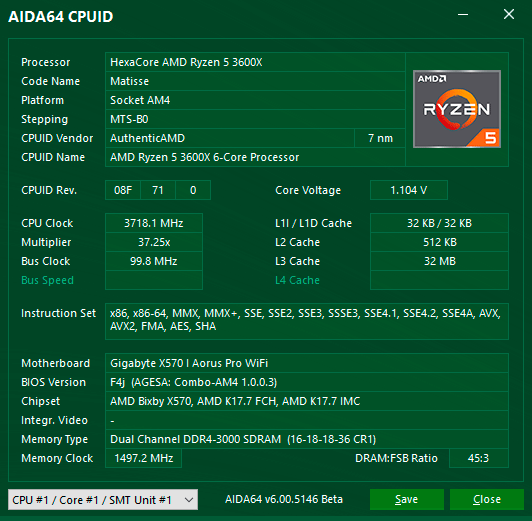

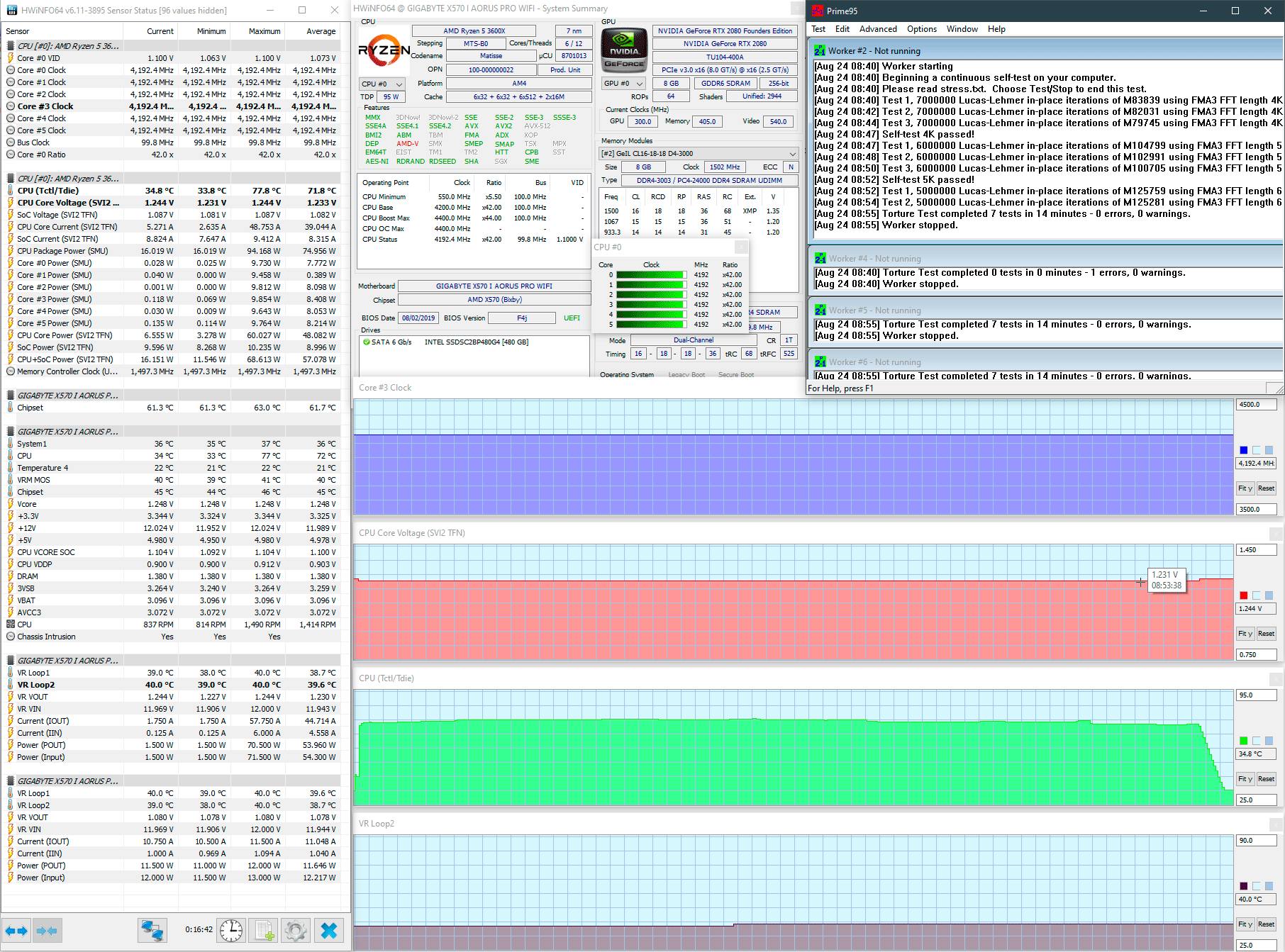

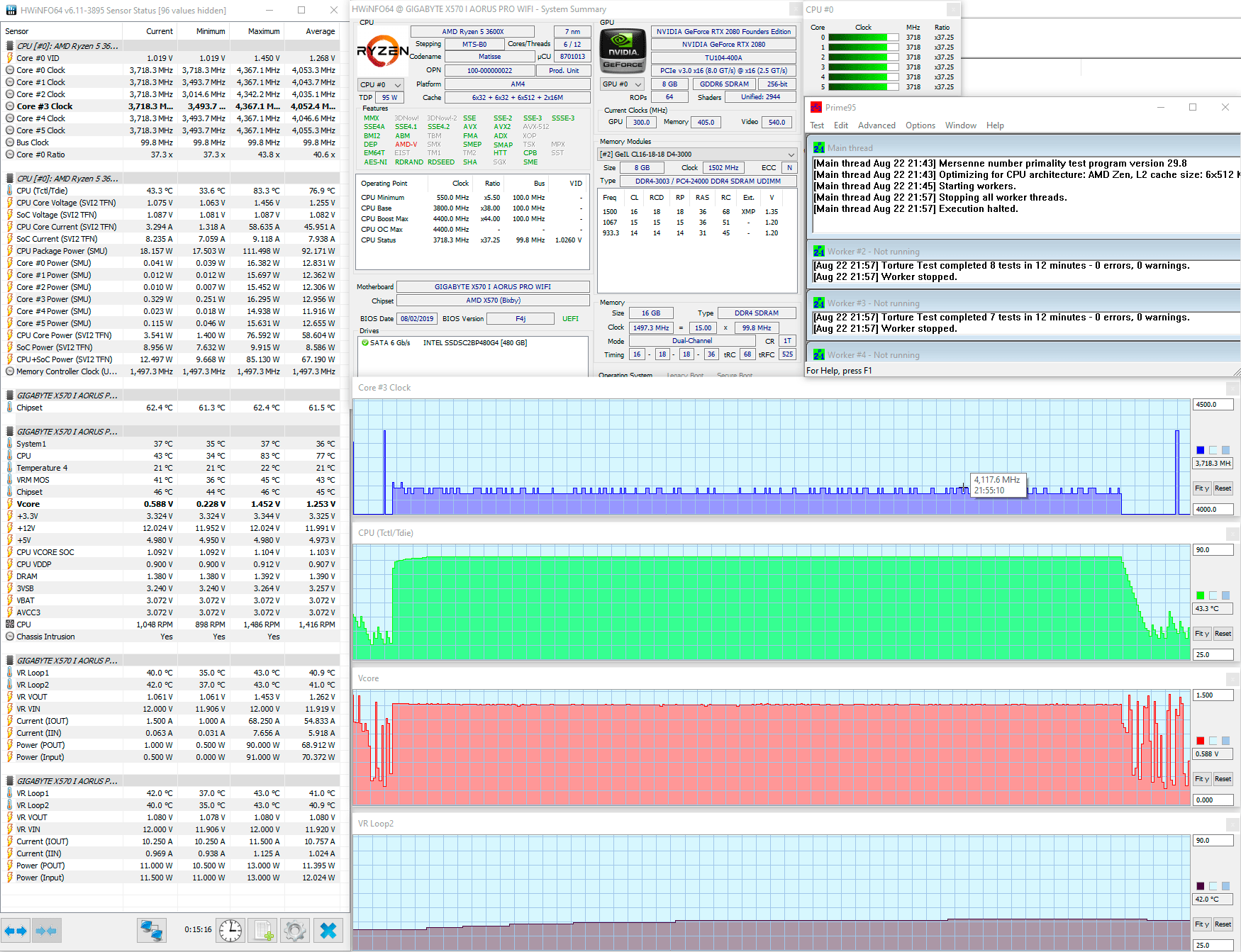

Процессор работал на частотах от 3,0 до 4,37 ГГц при пиковом напряжении 1,452 В. В нагрузке частота процессора держалась у отметки 4,1 ГГц, а напряжение — у 1,30-1,31 В.

При этом температуры у нас вызвали определенное беспокойство. Максимальная температура процессора слегка превысила 83 °C, VRM цепей поднялась до 45 градусов, а чипсет функционировал на 62,4 градусах, вообще не опускаясь ниже 61. И это в огромном хорошо продуваемом корпусе с шестью вентиляторами 140 мм и суперкулере на процессоре (пусть и с одним вентилятором). Не трудно предположить, что в корпусах формата Mini-ITX, для которых и предназначена такая плата, температуры будут выше, а значит ресурс основных компонентов в какой-то степени сократится.

В попытках как-то урегулировать ситуацию с температурами, мы протестировали с помощью Prime95 все возможные уровни стабилизации напряжения на ядре процессора (LLC) в BIOS материнской платы, и вот какие данные получили:

Уровень LLC Частота CPU при нагрузке, ГГц Напряжение CPU при нагрузке, B Максимальная температура CPU, °C Максимальная температура VRM, °C
Normal 4,125 1,305 84 43
Standard 4,085 1,285 84 45
Low 4,085 1,300 89,3 45
Medium 4,100 1,316 89,5 46
High 4,100 1,325 89,8 47
Turbo 4,060 1,335 91,4 47

Как видим, с процессором AMD Ryzen 5 3600X каких-то результатов по снижению температур в сравнении с автоматическим режимом стабилизации добиться не удалось. Лучшие показатели демонстрируют уровни Normal и Standard, тогда как другие уровни LLC приводят лишь к росту температуры и напряжения, и даже снижению средней частоты процессора при нагрузке (что как раз является следствием повышения температуры). Однако с другими процессорами ситуация может быть иной.

Еще одним вариантом борьбы с высокими температурами является фиксация частоты процессора и подбор минимально возможного напряжения, при котором производительность процессора AMD Ryzen 5 3600X не снижалась. Здесь нам удалось добиться определенного успеха, определив после нескольких часов тестов, что наш экземпляр AMD Ryzen 5 3600X при множителе 42 по всем ядрам и LLC Standard стабилен при напряжении 1,25 В.

Температура процессора при этом не превысила отметку 78 °C, а температура VRM MOS — 41 градуса.

Правда, одну ошибку по одному ядру все же удалось поймать, но в целом система была стабильна. Конечно, производительность на одно ядро в данном случае слегка пострадала, зато немного выросла производительность в многопоточных задачах, но главное, что снизились температуры.

В плане разгона новые процессора AMD Ryzen третьего поколения не радуют оверклокеров и наш экземпляр, к сожалению, не является исключением. Максимум, чего удалось добиться, это 4,25 ГГц при напряжении 1,33125 В и уровне LLC High.

Температура процессора с таким «разгоном» достигла 92 °C, а по производительности добавились сущие крохи.

Остается дополнить, что наш комплект оперативной памяти GeIL Super Luce RGB объемом два по восемь гигабайт даже на платформе Intel практически не разгоняется (максимум 3,2 ГГц), а на данной плате даже этой отметки не смог достичь. Впрочем, это проблема исключительно данного комплекта памяти, а не материнской платы.

Производительность

Напоследок, мы протестировали Gigabyte Aorus X570 I Pro WiFi в нескольких бенчмарках.

AIDA64 Extreme 5 cache & memory benchmark
WinRAR 5.70 x64

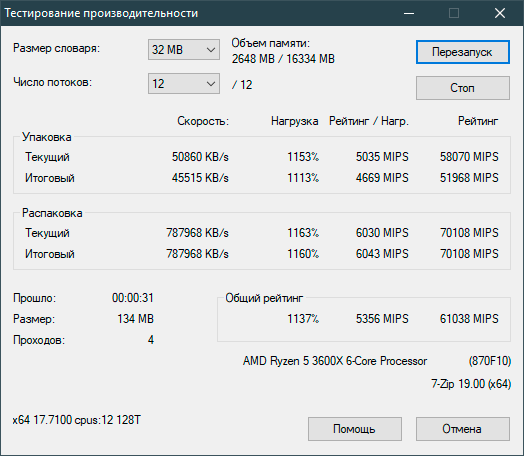

7-Zip 19.00 x64

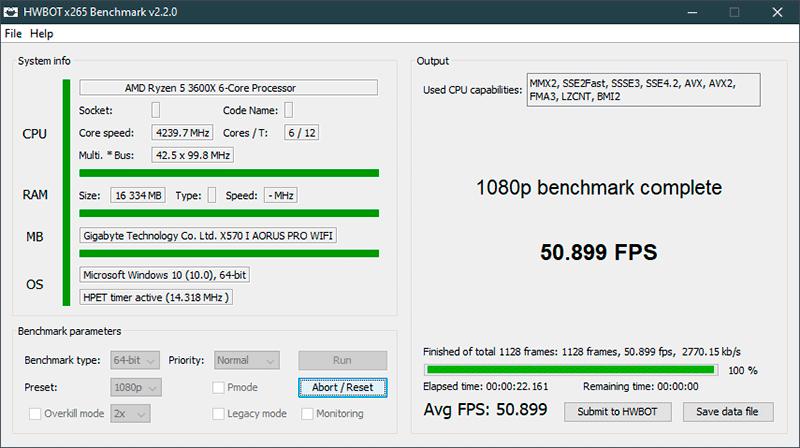

HWBOT x265 2.2.0

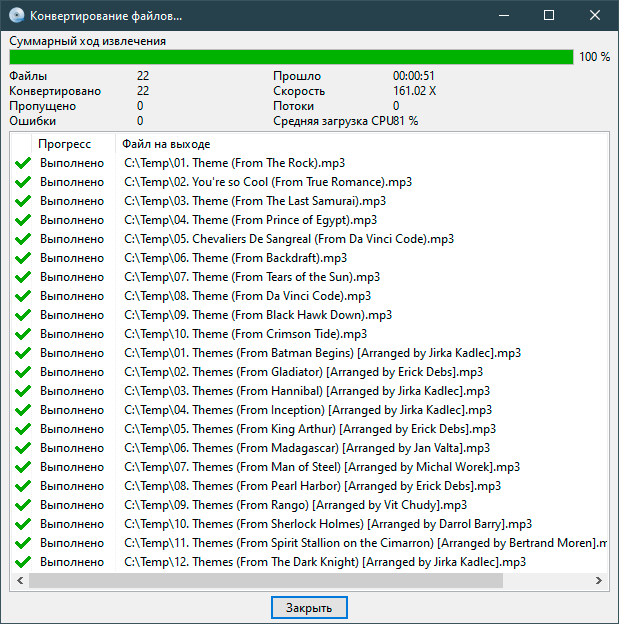

EZ CD Audio Converter (FLAC в MP3 320 Кбит/с)

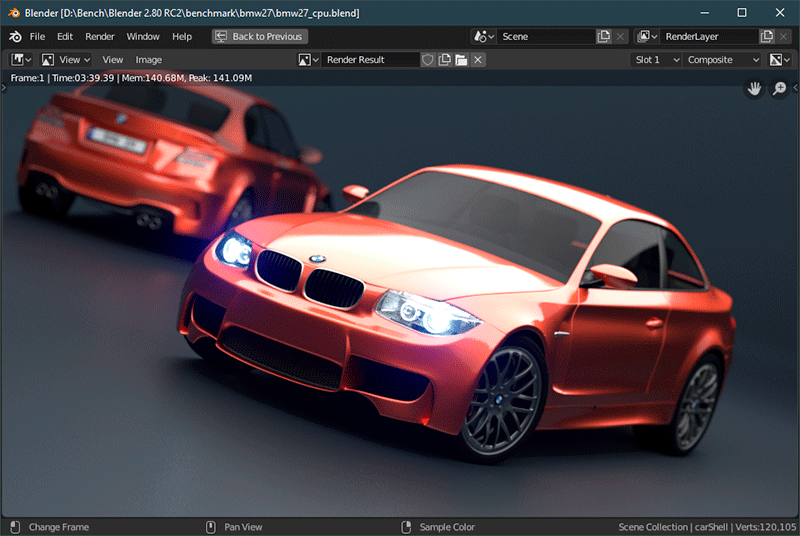

Blender 2.80 RC2

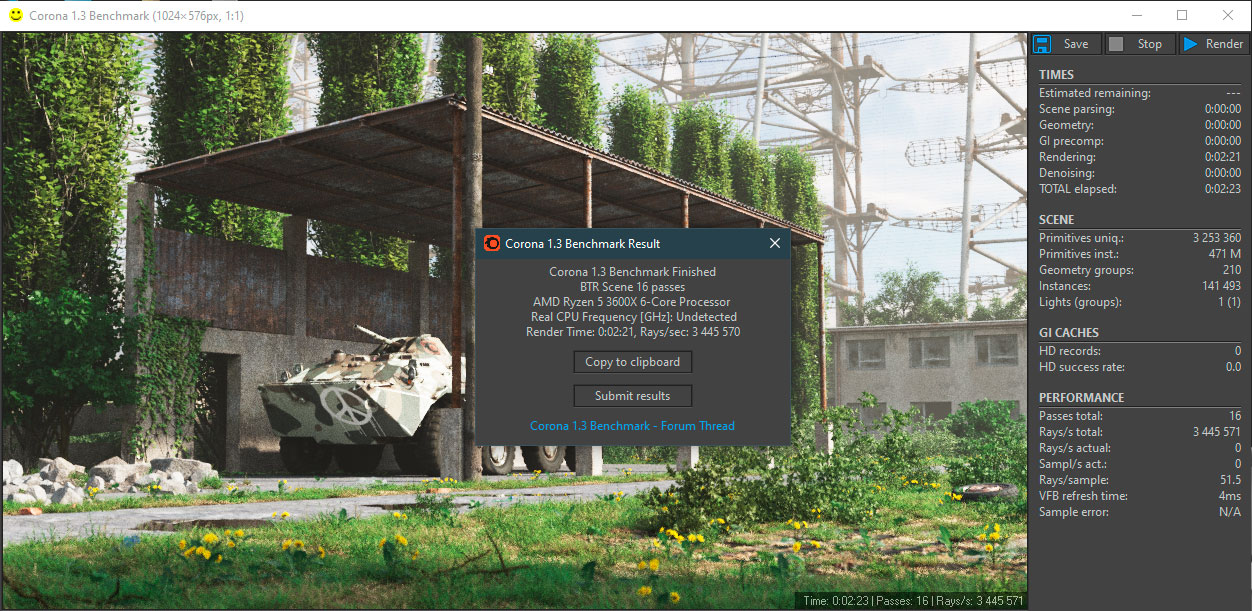

Corona 1.3 benchmark

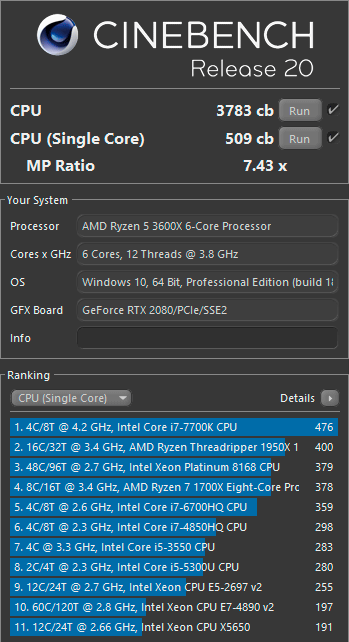

Cinebench R20 x64

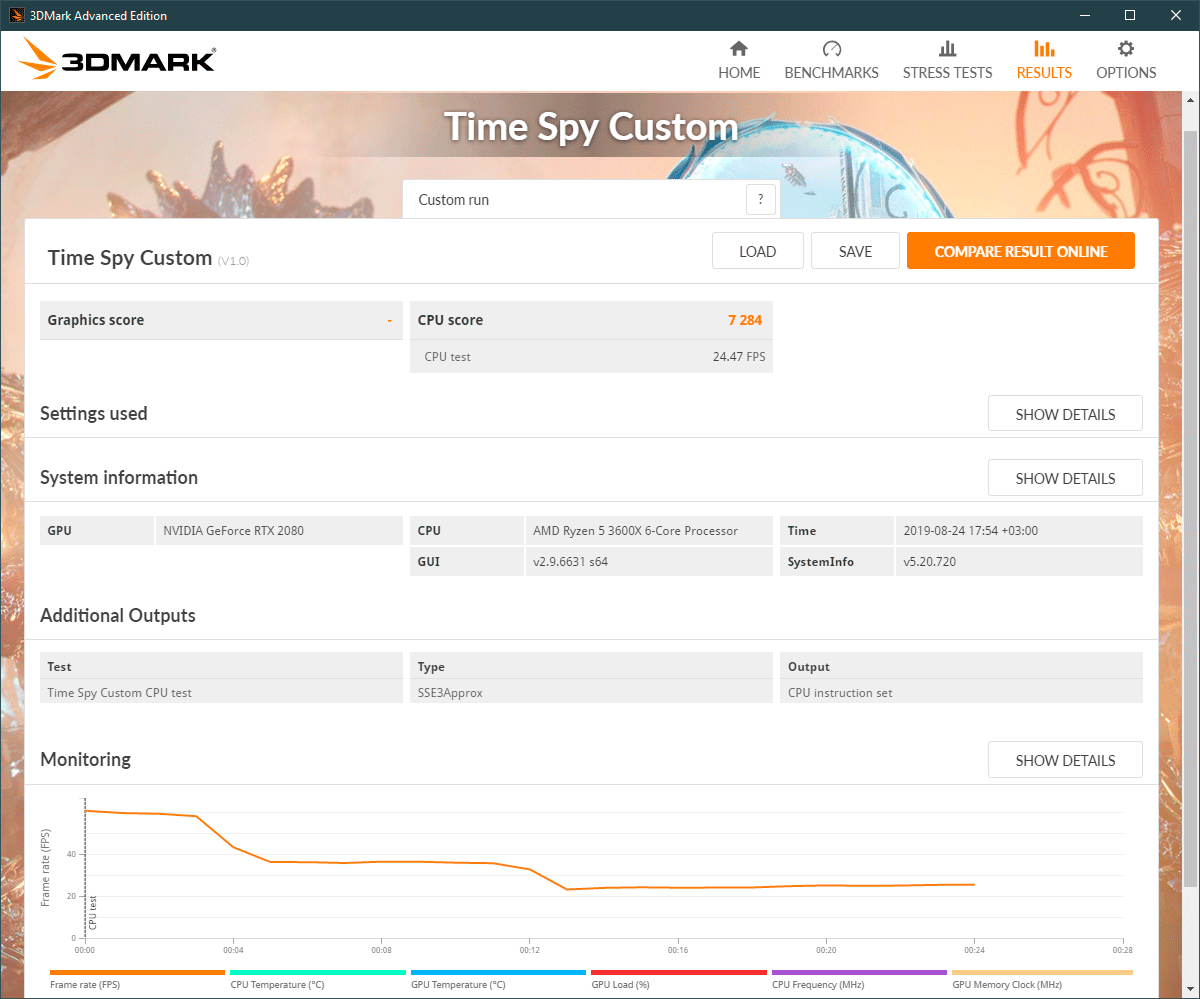

3DMark 2.9.6631 64, Time Spy test

Заключение

В формате Mini-ITX плата Gigabyte Aorus X570 I Pro WiFi предоставляет максимум возможностей для создания домашней системы любого уровня. Этому способствуют возможность установки любых актуальных процессоров AMD Ryzen, поддержка 64 ГБ оперативной памяти с частотами до 4,4 ГГц и нового интерфейса PCI Express 4.0, пара высокоскоростных M.2 с возможностью работы в RAID 0, два сетевых контроллера (включая беспроводной Wi-Fi 6), десять портов USB, очень приличный звук и подсветка, в том числе возможность подключения двух RGB-лент. Функциональный BIOS платы имеет массу как рядовых настроек, так и настроек для оверклокинга.

В то же время, из-за компактности платы у нее есть несколько проблемных моментов. Самый главный, на наш взгляд, это размещение накопителя во втором слоте M.2 над радиатором чипсета, который постоянно держит температуру не ниже 60 °C. То есть установка SSD в этот слот перекроет радиатор чипсета, который будет нагреваться еще сильнее и тем самым будет повышать температуру накопителя, а значит, и замедлять его работу. Кроме того, сам маленький вентилятор отчетливо слышно. Второй момент — это плотность расположения элементов и коннекторов на плате — подключать к ней кабели очень неудобно. Впрочем, это характерно для всех плат данного форм-фактора.

И все же в целом плата справляется со своими обязанностями, имеет мощную систему питания процессора, элементы которой эффективно охлаждаются в процессе работы и едва греются. Gigabyte Aorus X570 I Pro WiFi способна стать основой одновременно производительной и очень компактной системы любого уровня.
