Обзор системы жидкостного охлаждения Cooler Master Masterliquid ML360P Silver Edition

Паспортные характеристики, комплект поставки и цена

Производитель Cooler Master
Семейство MasterLiquid
Модель MasterLiquid ML360P Silver Edition
Код модели MLY-D36M-A18PA-R1
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: LGA2066, LGA2011-v3, LGA2011, LGA1151, LGA1150, LGA1155, LGA1156, LGA1366, LGA775; AMD: TR4, AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Тип вентиляторов осевой (аксиальный), 3 шт. на одной рамке
Модель вентилятора DF3602512RFMF
Питание вентилятора разъем 4 контакта (общий, питание, датчик вращения, управление ШИМ, 12 В, 0,32 А, 3,84 Вт) + разъем 3 контакта (адресная светодиодная подсветка, 1,2 А, 7,2 Вт)
Размеры вентилятора нет данных
Скорость вращения вентилятора 650—1800 об/мин
Производительность вентилятора максимум 76,5 м³/ч (45 фут³/мин)
Статическое давление вентилятора максимум 15,5 Па (1,58 мм вод. ст.)
Уровень шума вентилятора 8—30 дБA
Средняя наработка вентилятора до отказа вентилятора (MTTF) 160 000 ч
Размеры радиатора 394×119×27,2 мм
Материал радиатора алюминий
Материал гибкой подводки шланги из FEP (вид фторопласта) в оплетке
Помпа интегрирована с теплосъемником, две камеры в водоблоке
Размеры помпы 82,9×72×52,9 мм
Питание помпы разъем 3 контакта (общий, питание, датчик вращения, 12 В, 1,3 Вт) + разъем 3 контакта (адресная светодиодная подсветка, 2,0 Вт)
Уровень шума помпы <15 дБA (с расстояния 1 м)
Средняя наработка помпы до отказа (MTTF) 70 000 ч
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста MasterGel в шприце
Особенности
  • многоцветная и многозонная подсветка вентиляторов и помпы
  • шланги и кабели от вентиляторов и помпы в оплетке
  • 5 лет гарантии
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентиляторы на рамке
  • контроллер подсветки
  • соединители (4 шт. на 3 контакта и 1 шт. на 4 контакта)
  • кабель USB тип A на Micro-USB
  • переходник с гнезда USB тип A на колодку 9 контактов
  • кабель для подключения контроллера к разъему RGB-подсветки на мат. плате
  • кабель для подключения контроллера к разъему ARGB-подсветки на мат. плате
  • кабель для подключения контроллера к датчику вращения в разрыв питания вентилятора
  • кабель для подключения контроллера к кабелю от кнопки Reset
  • кабель для подключения контроллера разъему Reset на мат. плате
  • кабель для подключения устройства с RGB-подсветкой к контроллеру
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • термопаста MasterGel в шприце
  • руководство по установке
  • руководство к контроллеру подсветки
  • описание гарантии
Розничные цены на момент публикации от 13 до 22 тысяч рублей

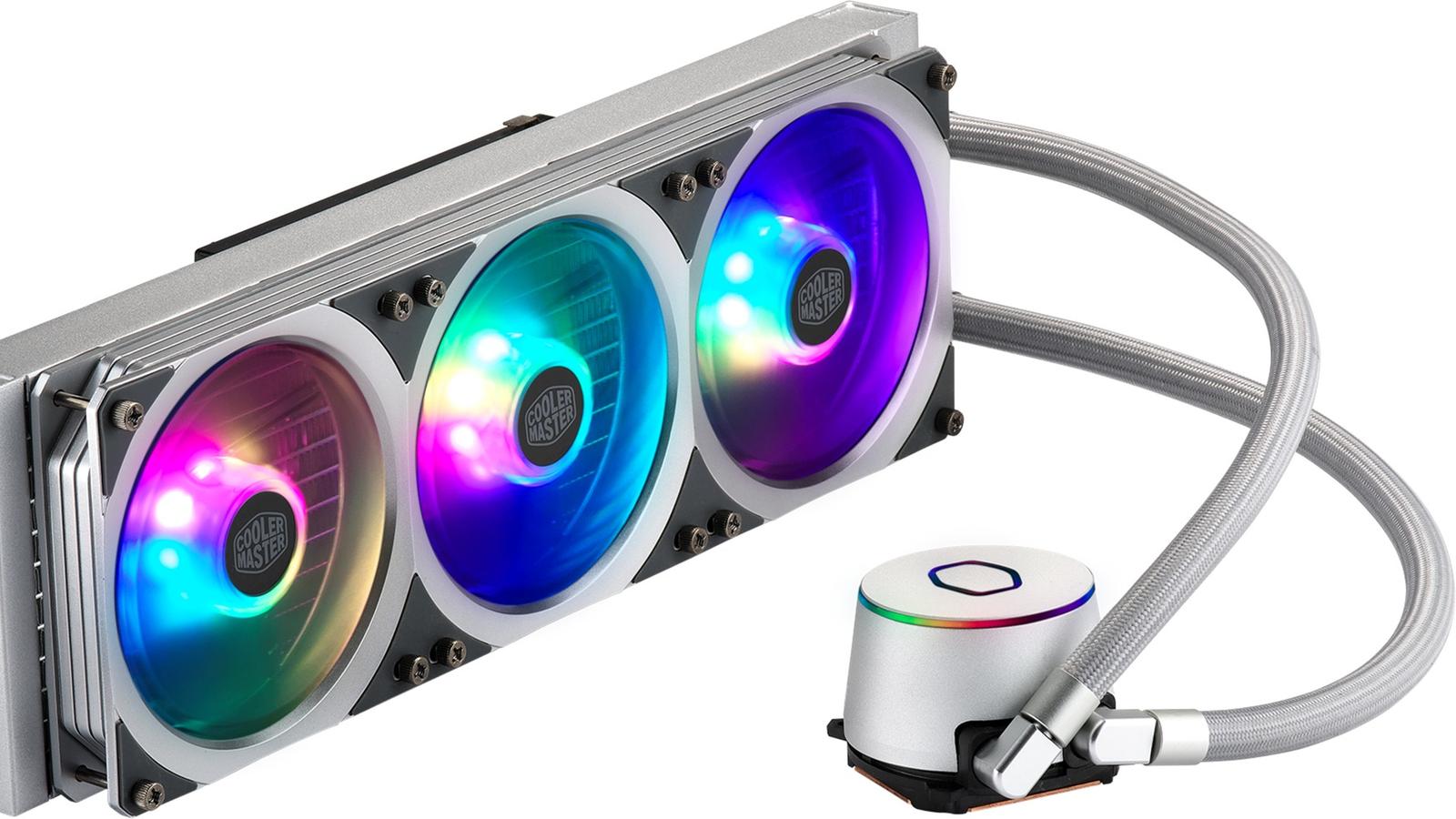

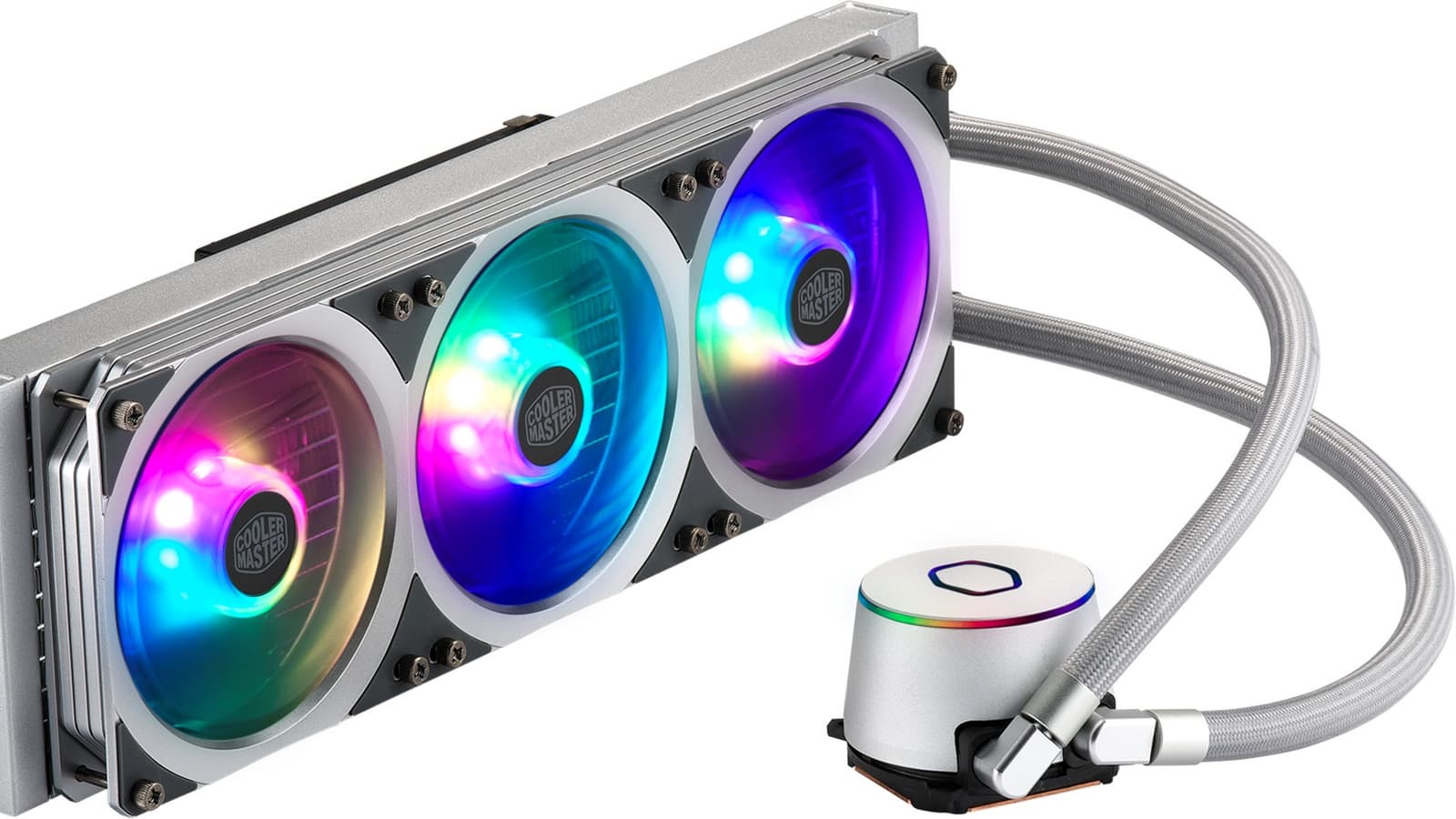

Cooler Master Masterliquid ML360P Silver Edition

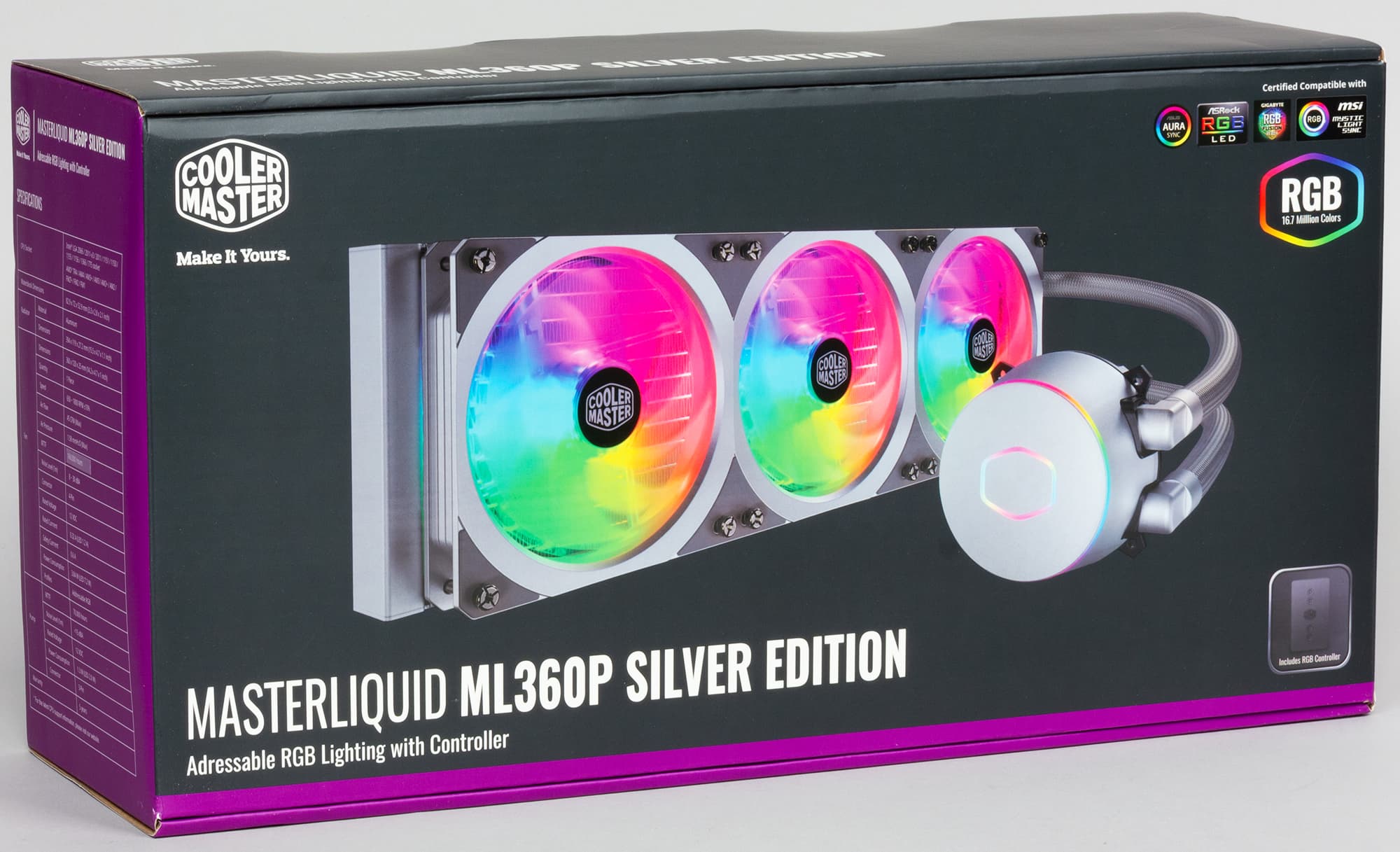

Поставляется система жидкостного охлаждения Cooler Master Masterliquid ML360P Silver Edition в относительно большой коробке из среднего по толщине гофрированного картона. На внешних плоскостях коробки в цвете изображен сам продукт, а также перечислены основные особенности и технические характеристики, есть и чертежи помпы и радиатора с главными размерами. Надписи преимущественно на английском, но некоторые из них продублированы на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладки из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника защищена пластиковой пленкой.

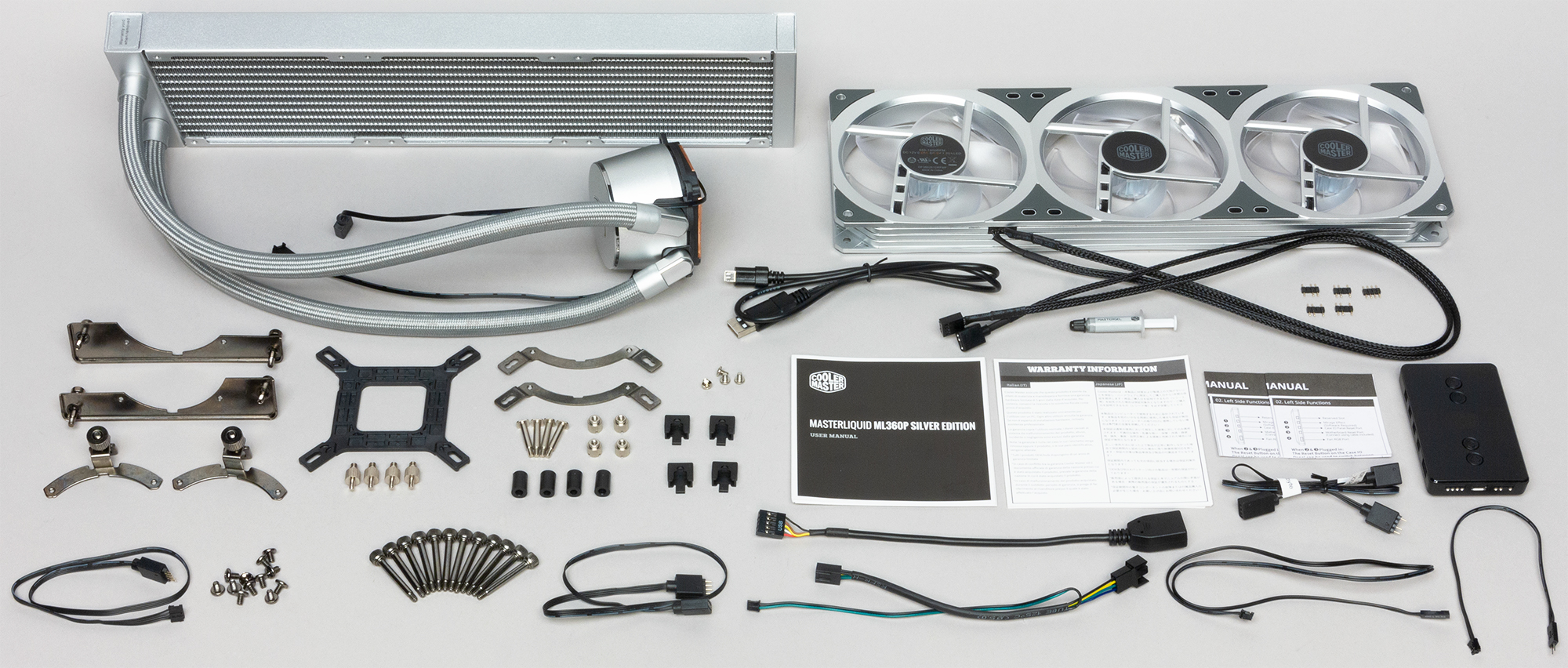

Внутри коробки находятся радиатор с подключенной помпой, рамка с вентиляторами, комплект крепежа, кабели для подключения контроллера подсветки, сам контроллер, инструкция по установке, краткая инструкция к контроллеру подсветки, описание гарантии и термопаста в шприце.

Инструкция по установке — это книжка-гармошка хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается, хотя важное примечание есть на нескольких языках, включая русский. На сайте компании есть описание системы, PDF-файлы с описанием системы и инструкцией по установке и ПО для обновления прошивки контроллера.

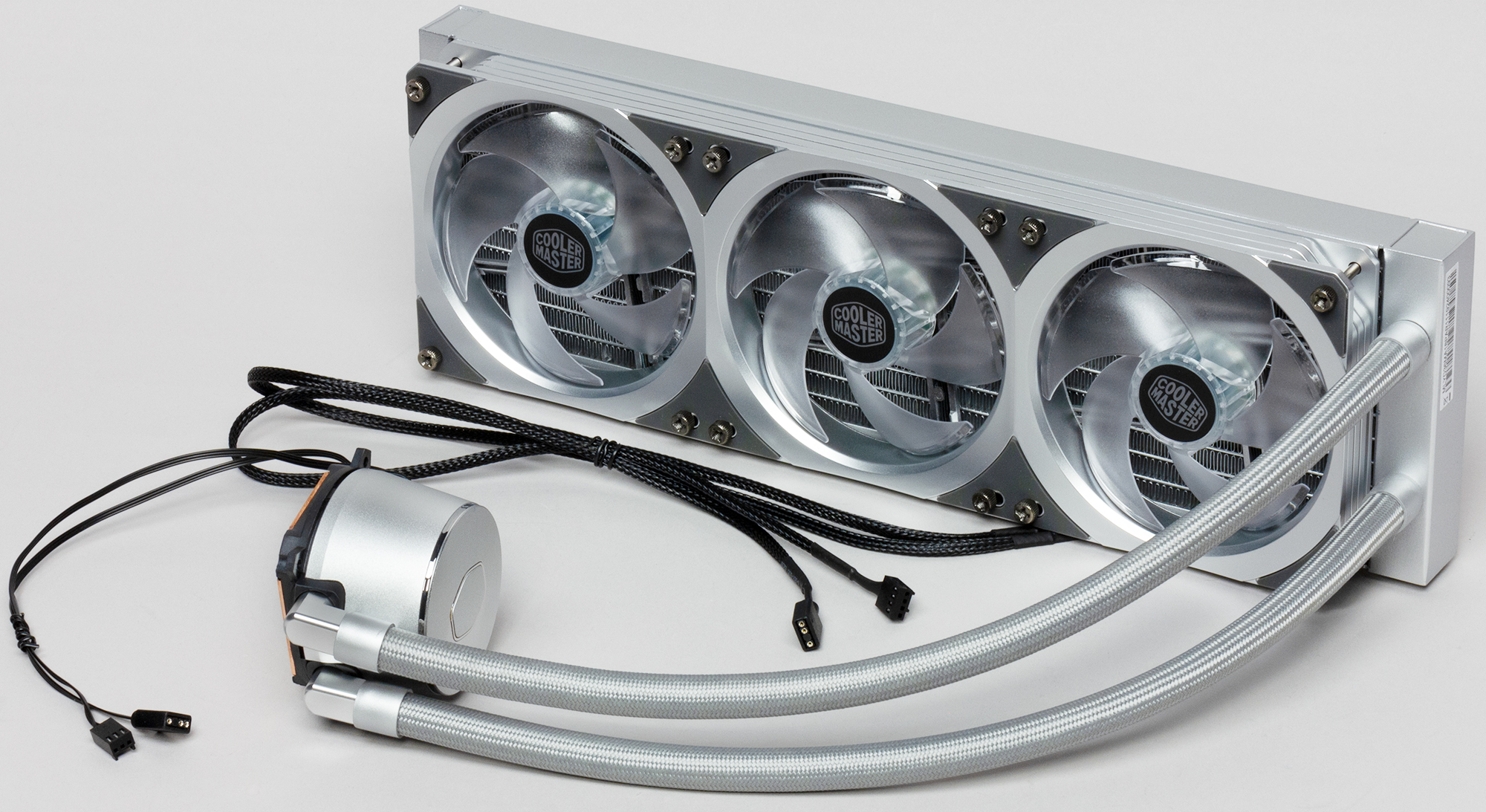

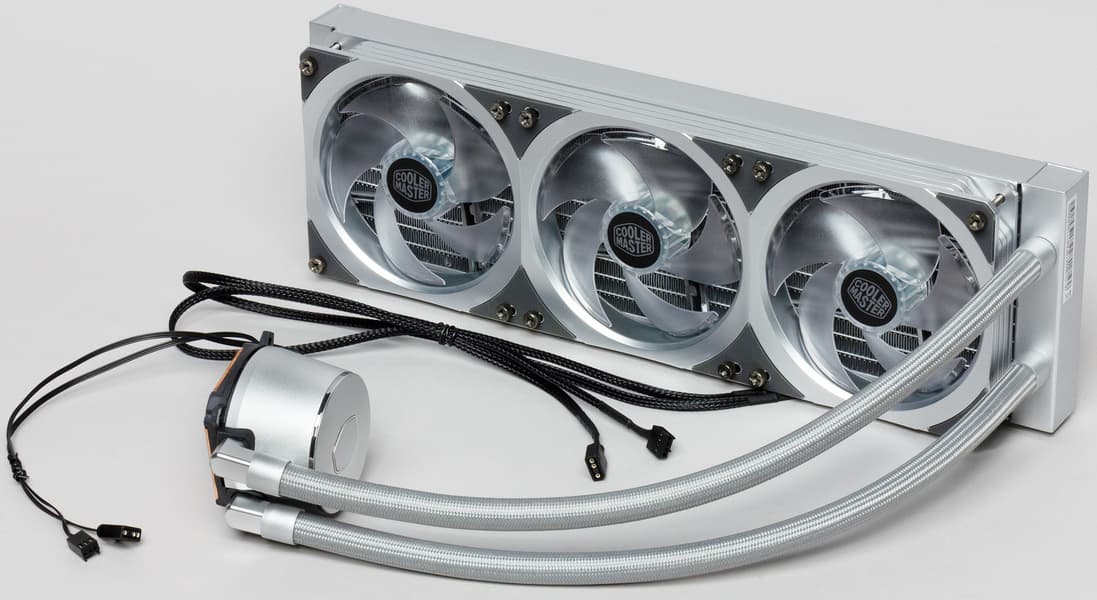

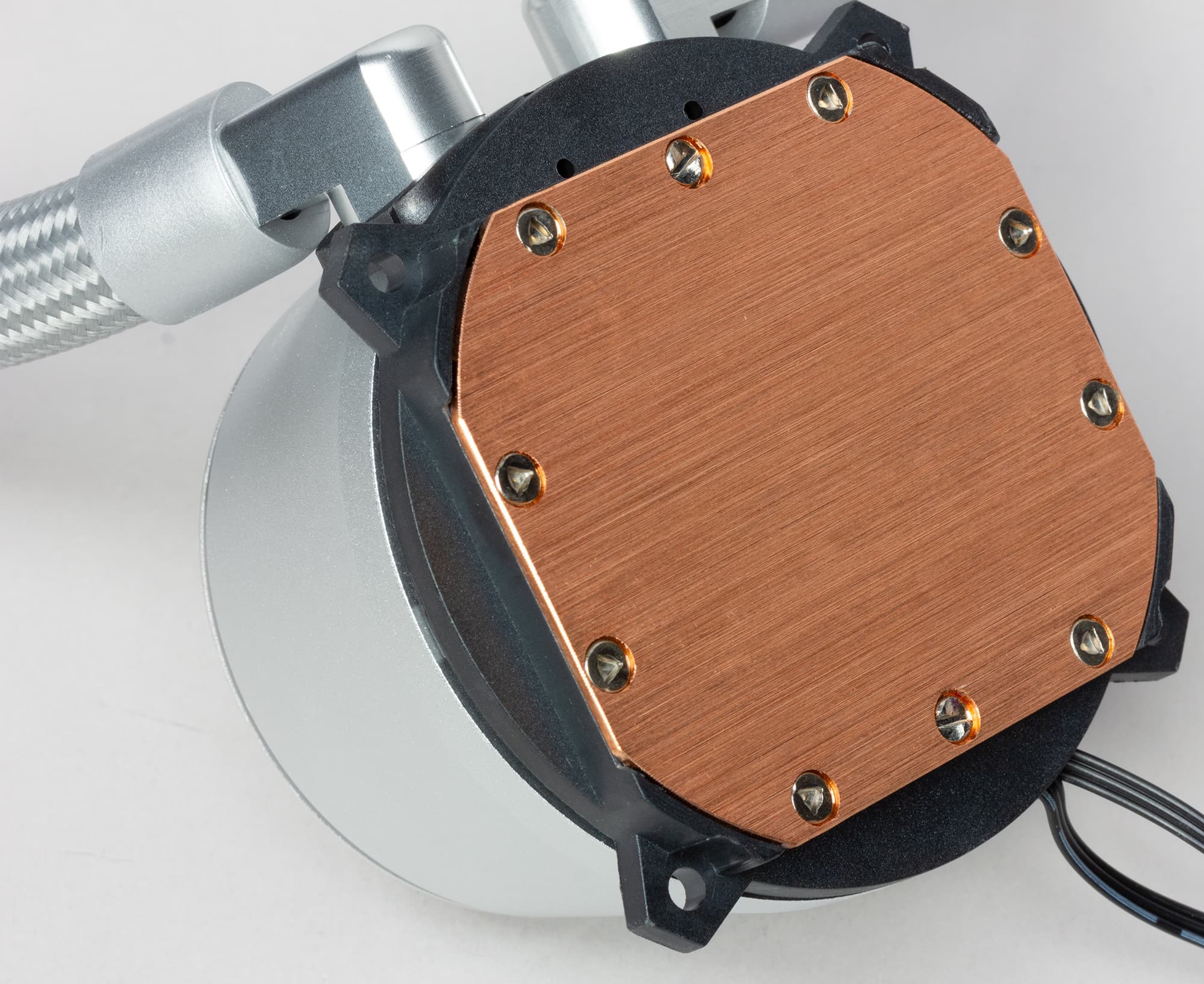

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Производитель указывает, что водоблок двухкамерный, видимо сверху камера помпы, а снизу — камера теплосъемника. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина толщиной 1,5 мм. Ее внешняя поверхность шлифованная, но не полированная и чуть-чуть, на 0,01-0,02 мм, выпуклая к центру.

Габариты этой пластины — 61,5×55 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 51,5×45 мм. Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на три в случае процессоров с небольшой площадью крышки. Во всех тестах использовалась термопаста другого производителя, расфасованная в шприц и чуть более жидкая. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре (Intel Core i9-7980XE):

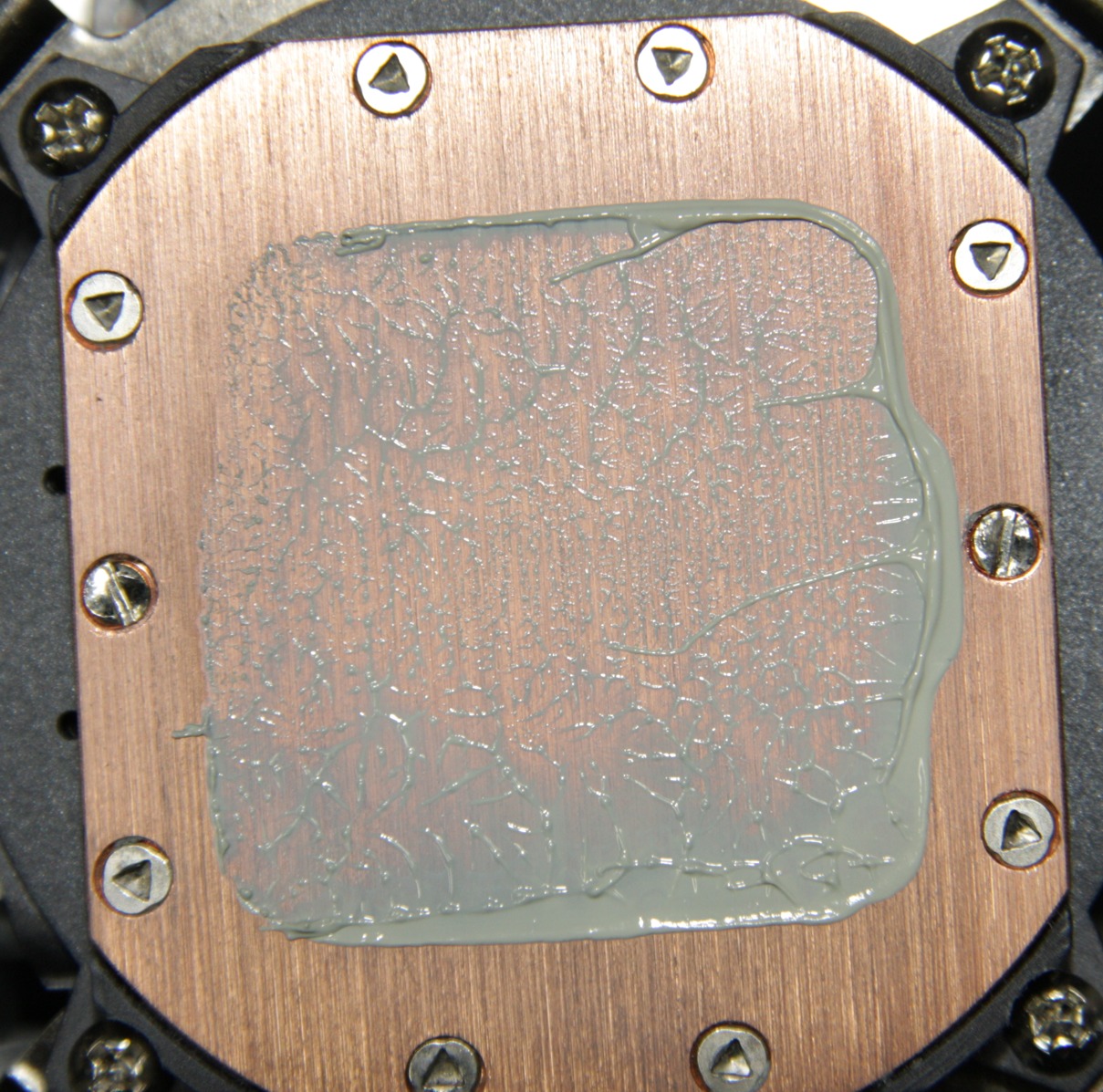

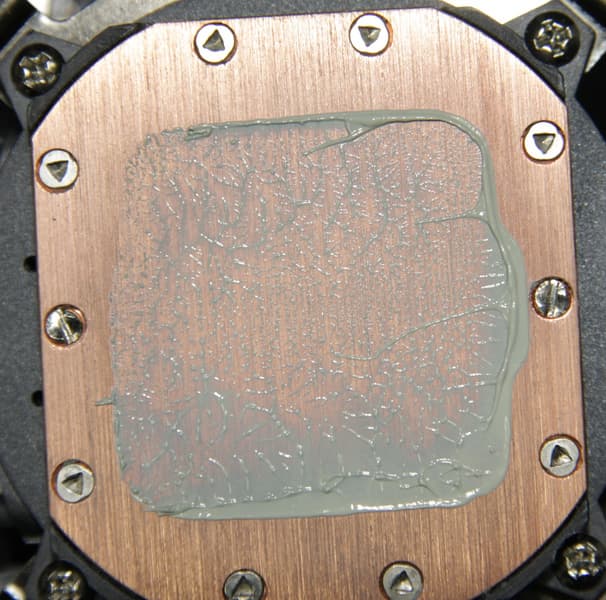

И на подошве помпы:

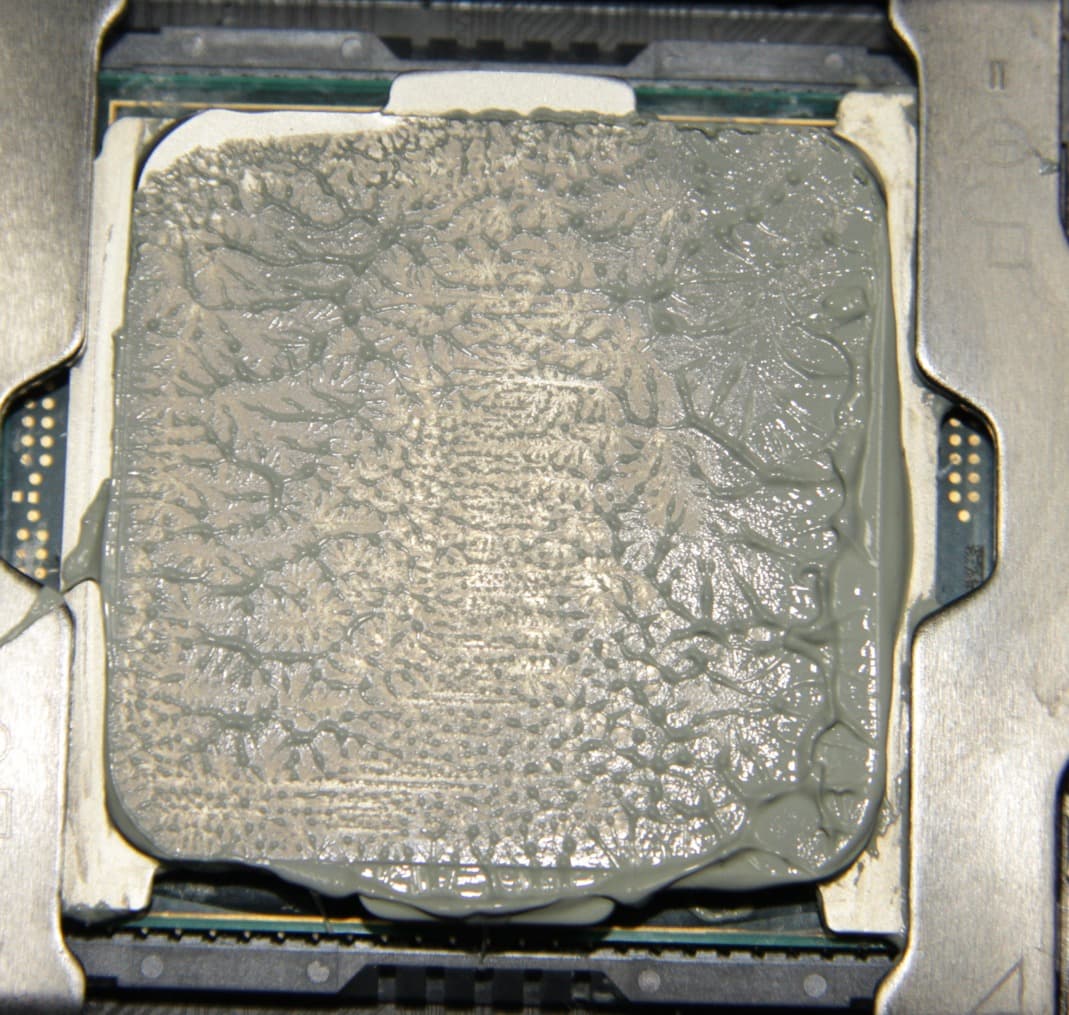

Видно, что термопаста распределилась очень тонким слоем на большей части (и главное в центре) площади крышки процессора, а ее избытки выдавились за края. Участок плотного контакта имеет большую площадь.

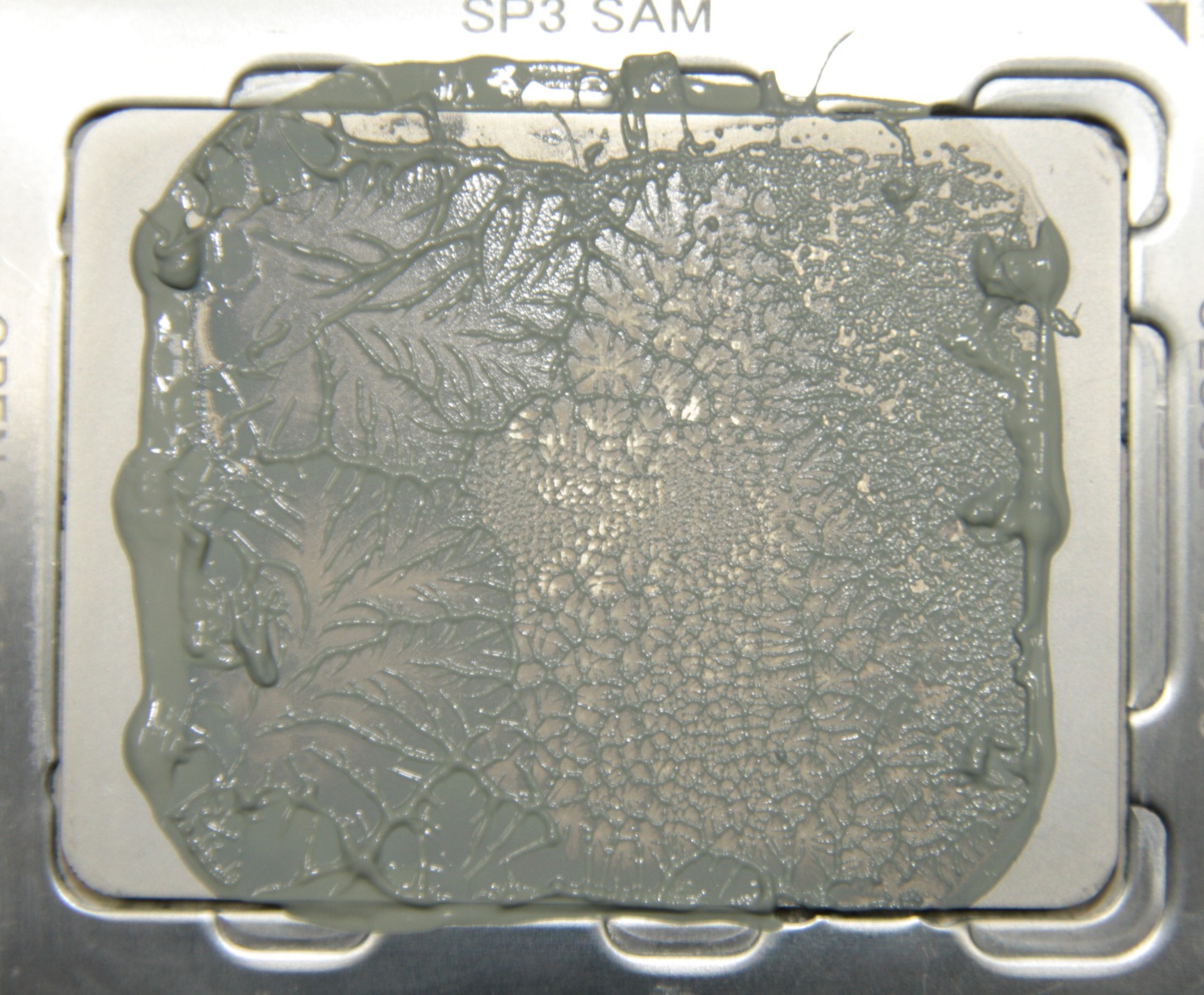

Также была проведена серия дополнительных тестов с процессором AMD Ryzen Threadripper 2990WX. Распределение термопасты на процессоре 2990WX:

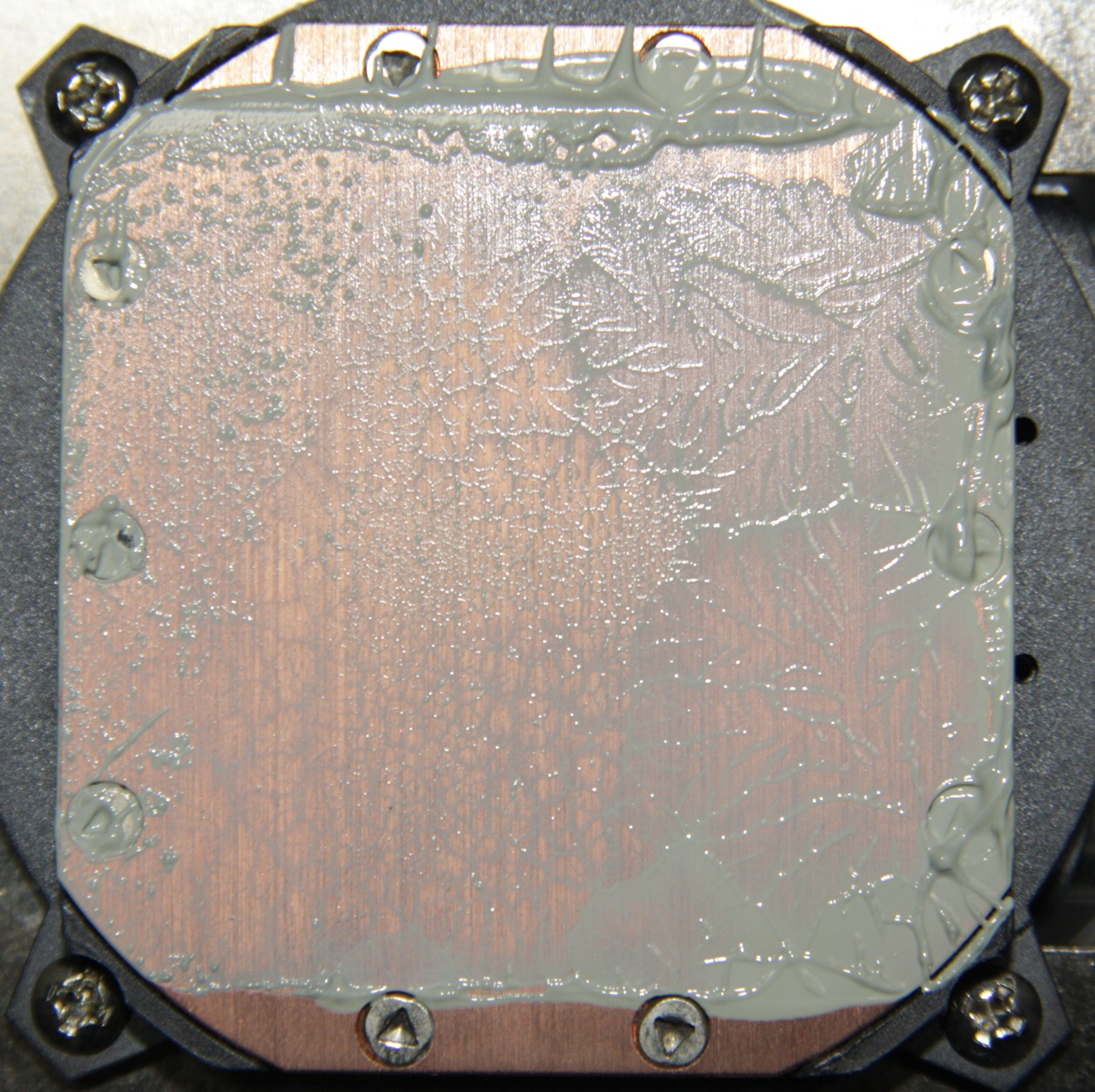

На подошве помпы:

В случае процессора AMD Ryzen Threadripper 2990WX пятно плотного контакта также большое.

Отметим, что при установке помпы на процессоры с гнездом LGA2066 / LGA2011 не стоит затягивать крепежные гайки до упора, так как при этом могут отломиться ушки на помпе. В случае крепежа на процессоры AMD Ryzen Threadripper прижимное усилие контролируется пружинами на винтах, да и вообще помпу даже с отломанными ушками все равно на таких процессорах закрепить можно.

Корпус помпы изготовлен из твердого черного пластика. Сверху на помпе закреплен кожух в виде обрезанного конуса, изготовленный из алюминиевого сплава и имеющий серебристое покрытие. Крышка на верхнем торце кожуха изготовлена из пластика с серебристым покрытием. Между крышкой и кожухом, а также сверху на крышке есть вставки из прозрачного пластика с полупрозрачным зеркальным покрытием, которые подсвечиваются расположенными под крышкой помпы адресуемыми RGB-светодиодами. Эти светодиоды управляются извне по трехпроводному интерфейсу. Диаметр цилиндрической части корпуса помпы внизу равен 72 мм. Высота помпы 53 мм.

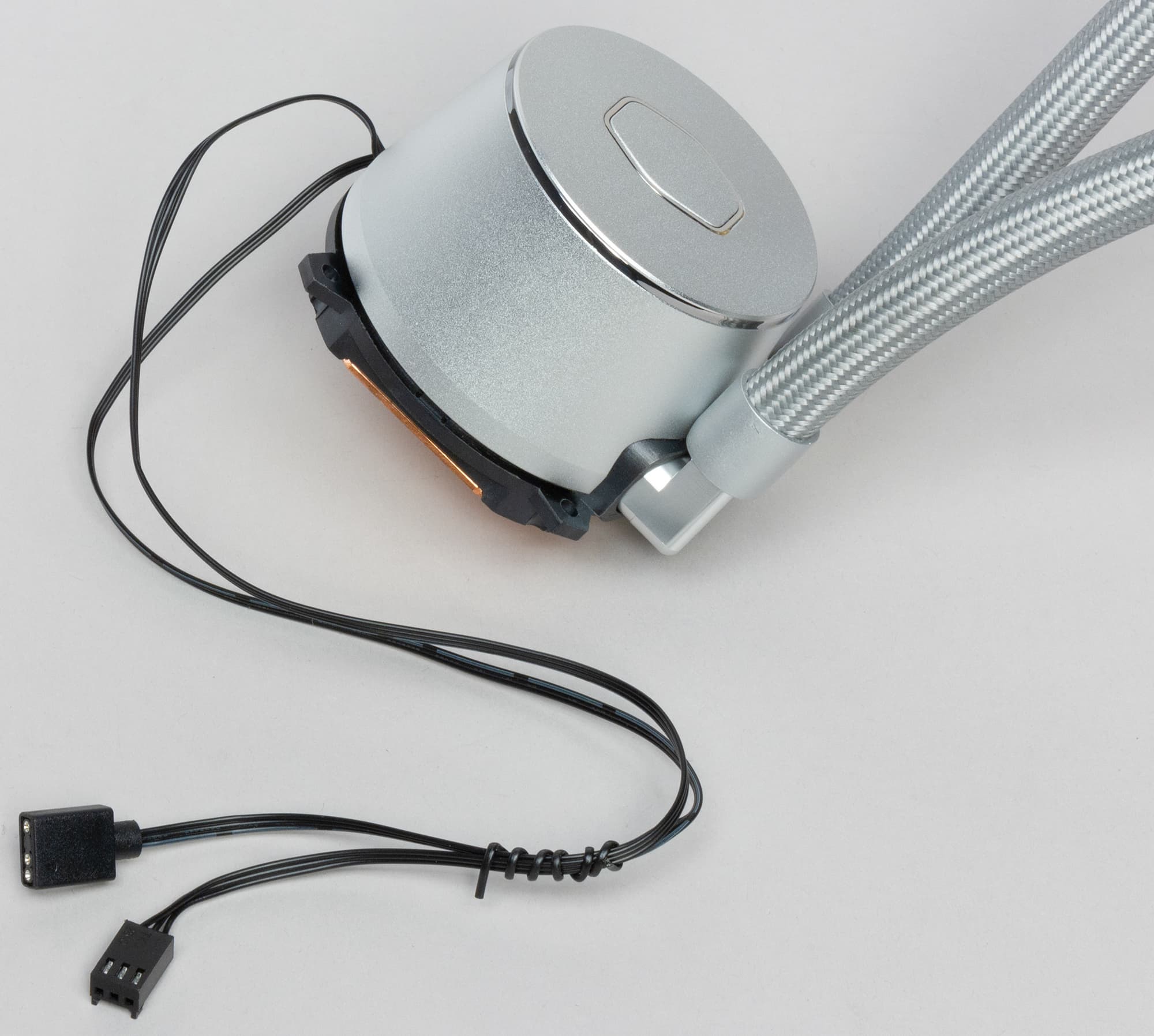

Кабель подсветки и кабель питания от помпы имеют длину по 31 см. Шланги упругие, но относительно гибкие, они заключены в серебристую оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 13,5 мм. Длина шлангов по гибкой части 36,5 см (не короткие). Г-образные фитинги, изготовленные из алюминиевого сплава, на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет матовое серебристое относительно стойкое покрытие. Габариты радиатора — 394×118,5×26,5 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 59 мм. Отметим, что вентиляторы на радиатор можно закрепить без использования отвертки, так как винты имеют большие головки с накаткой (и в них есть резьбовые отверстия для закрепления радиатора на панель корпуса через вентиляторы). Система в сборе (без контроллера подсветки и кабелей к нему) с крепежом под LGA 2011 имеет массу 1528 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика.

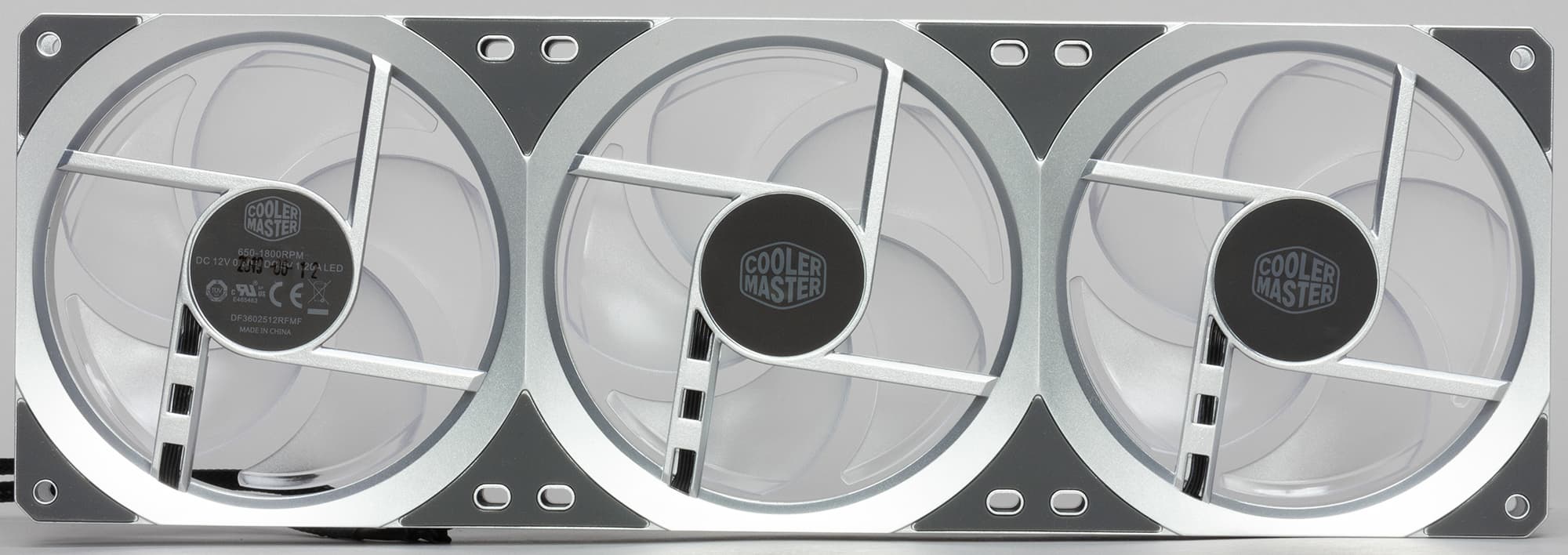

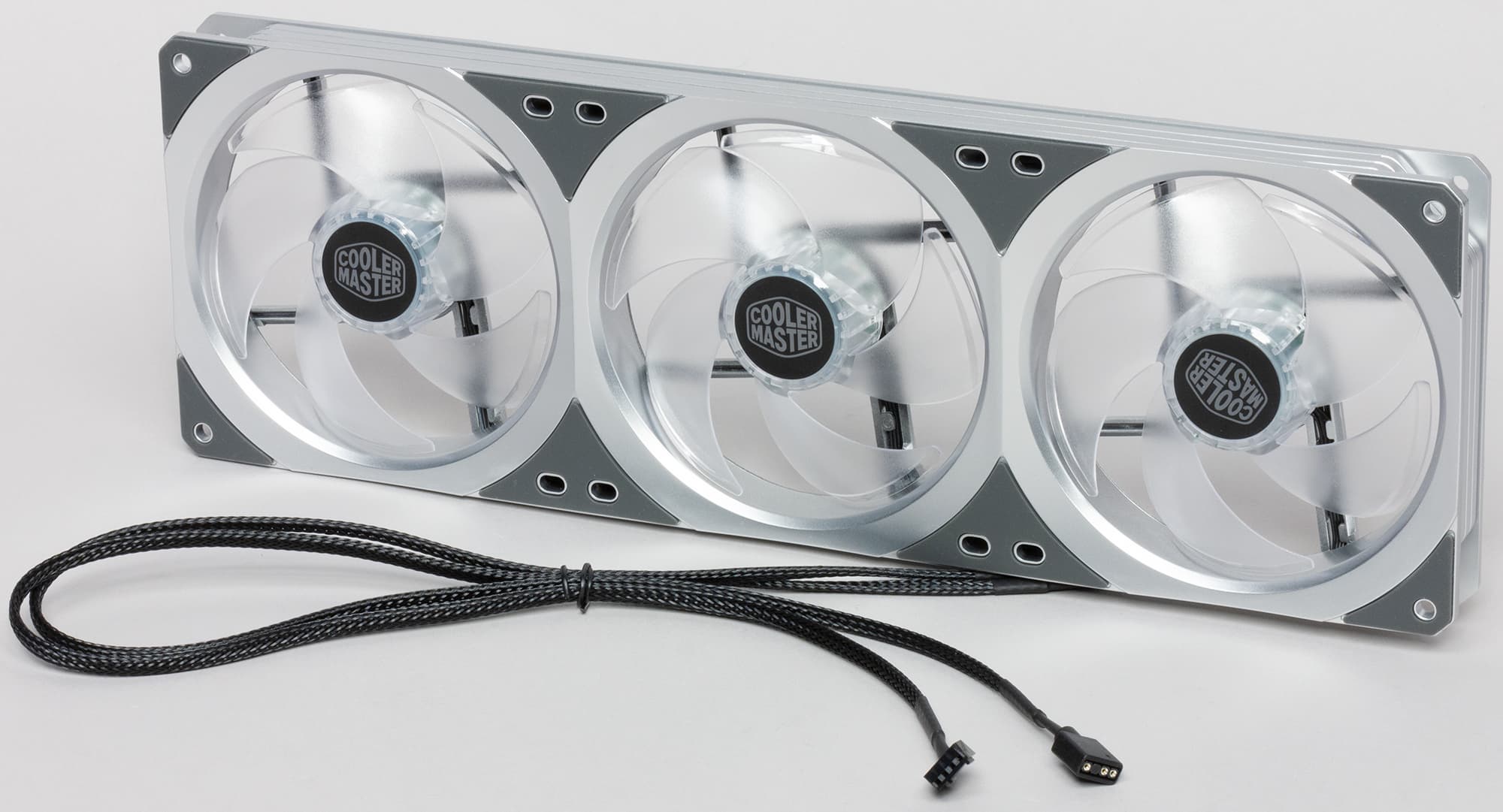

Типоразмер комплектных вентиляторов 120 мм. Три вентилятора установлены в одной рамке из пластика с серебристым покрытием. Такая конструкция значительно облегчает установку вентиляторов на радиатор и снижает количество кабелей, что повышает удобство при подключении системы. На рамку около крепежных отверстий наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.

Блок вентиляторов имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля длиной 60,5. На подсветку идет отдельный кабель с трехконтактным разъемом. Длина кабеля подсветки — 61 см. Эти кабели заключены в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского трех/четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

Крыльчатки вентиляторов изготовлены из прозрачного пластика и снаружи слегка заматированы. На статорах вентиляторов по окружности размещены восемь адресуемых RGB-светодиодов, которые подсвечивают крыльчатку изнутри.

Управление подсветкой

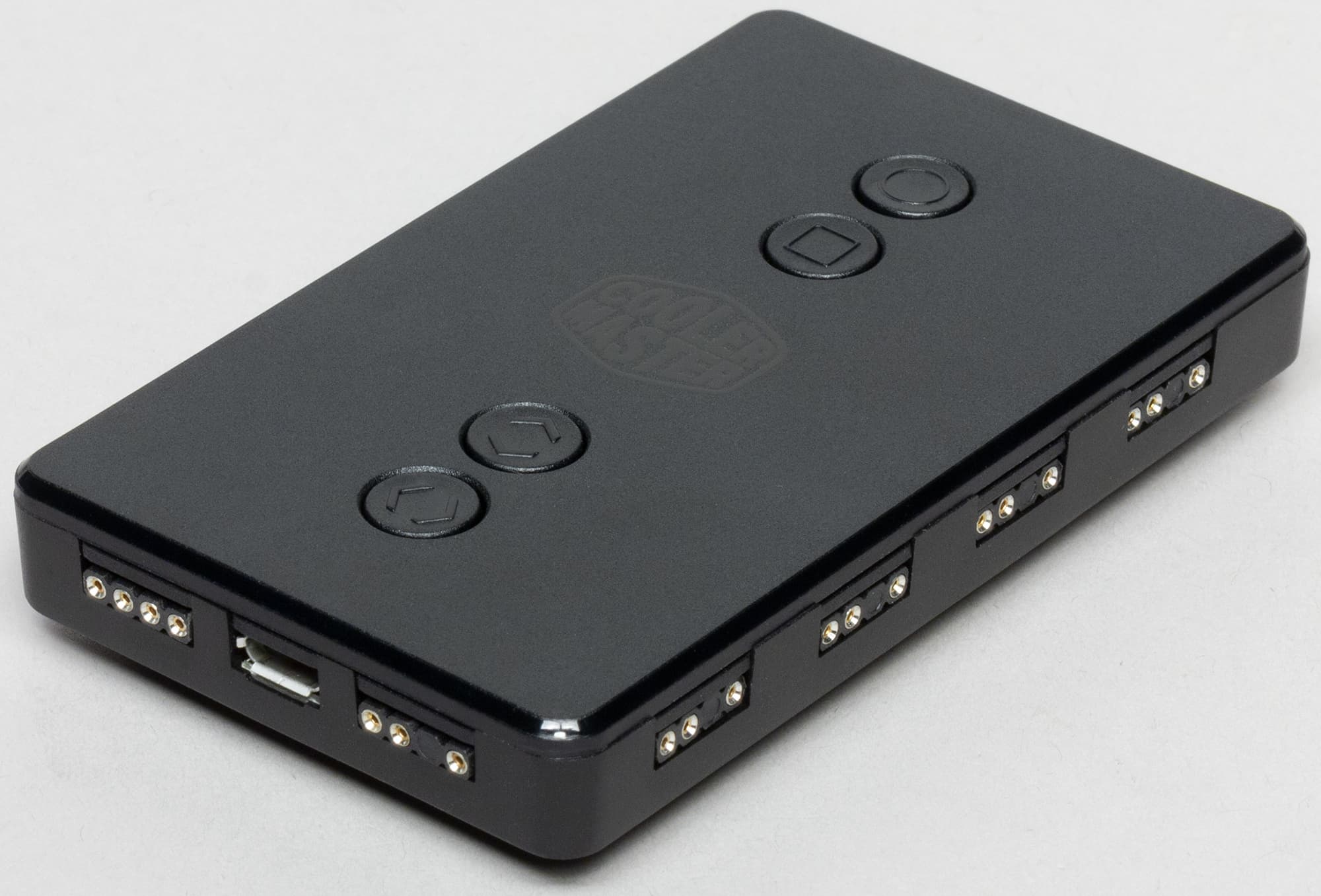

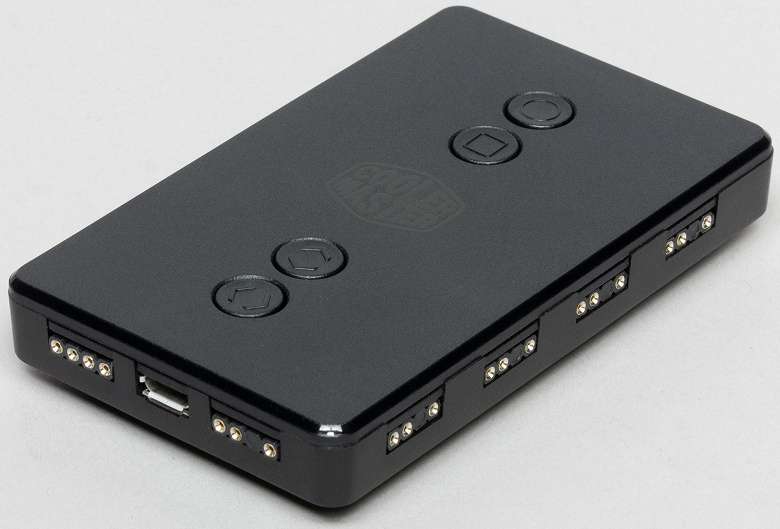

Комплектный контроллер управляет только работой подсветки.

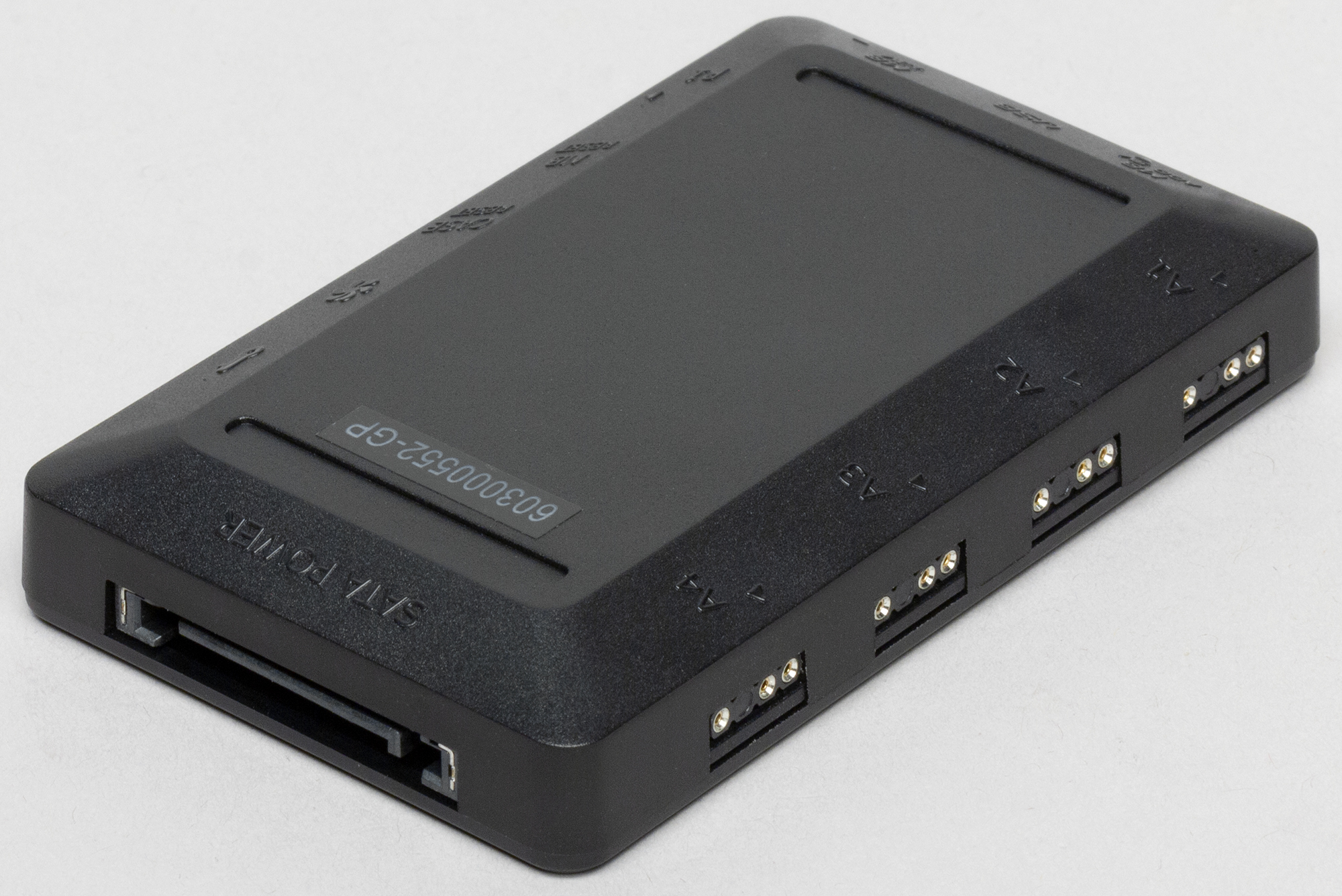

Контроллер примагничивается той плоскостью, где нет кнопок, что облегчает его установку в корпусе компьютера.

Контроллер подключается к кабелю питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Контроллер имеет 4 выхода (канала) для подключения устройств с адресной RGB-подсветкой (A1—4) и один выход для устройств с RGB-подсветкой (R1).

Управлять подсветкой подключенных к контроллеру устройств можно несколькими способами: от портов RGB или ARGB на материнской плате, кнопками — на самом контроллере и/или кнопкой Reset (проходное подключение к кнопке на корпусе ПК). С ПО Cooler Master MasterPlus (для ПК под Windows) данный контроллер не совместим, подключение к USB-порту (к обычному типа A или к колодке на материнской плате) используется только для обновления прошивки контроллера. Кнопками на контроллере выбирается режим подсветки, цвет (если применимо) и скорость переключения эффектов (тоже если применимо). Кнопкой Reset можно переключать режимы подсветки, это удобно, если контроллер находится в закрытом корпусе, а другие варианты управления подсветкой недоступны. Краткое нажатие на Reset переключает режимы, а длительное удерживание перезагружает компьютер. Отключение питания не сбрасывает выбранный режим. Режимы подсветки в случае их перебора кнопкой демонстрирует видеоролик ниже:

Кстати, в комплекте есть кабель, позволяющий передавать в контроллер сигнал с тахометра вентилятора (или помпы), а в кратком руководстве к контроллеру и в ПО есть упоминание о связанном с этим сигналом эффекте Mirage, но где и как он проявляется осталось невыясненным.

На систему Cooler Master Masterliquid ML360P Silver Edition установлена гарантия в 5 лет. Для СЖО это весьма приличный срок.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 273 Вт при 59 °C температуры процессора до 276 Вт при 72 °C. Во всех тестах, если не указано иное, помпа работает от 12 В.

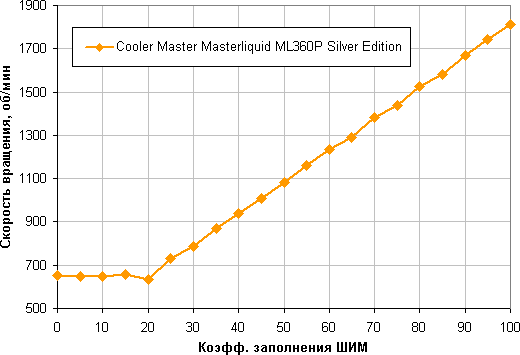

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — почти линейный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0 вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

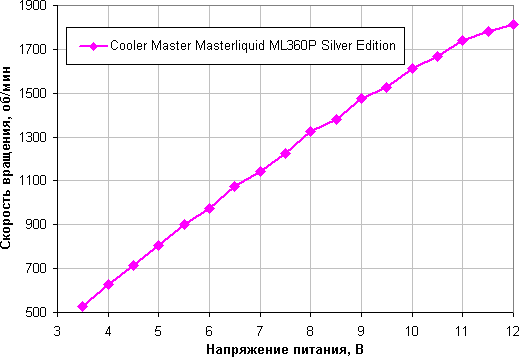

Регулировка с помощью напряжения позволяет получить устойчивое вращение примерно в таком же диапазоне, что и в случае ШИМ. Вентиляторы останавливаются при снижении напряжения до 3,0 — 3,1 В и запускаются от 5,0 — 5,1 В. Подключить вентиляторы к 5 В не получится, так как они могут не запуститься. Отметим, что при КЗ меньше 100, то есть когда контроллер вентилятора распознает управление с помощью ШИМ, включается система стабилизации скорости вращения. Она поддерживает постоянной скорость вращения при снижении напряжения до некоторого предела, и чем ниже КЗ (и скорость вращения), тем ниже может снижаться напряжение без снижения скорости вращения.

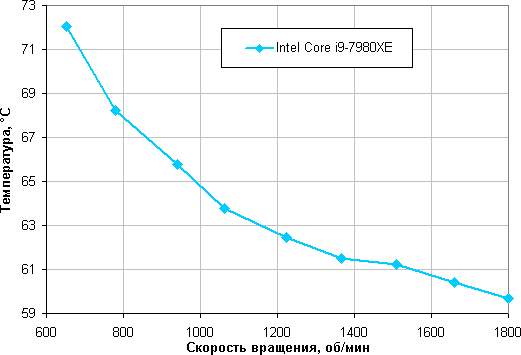

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор Intel Core i9-7980XE при 24 градусах окружающего воздуха не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ.

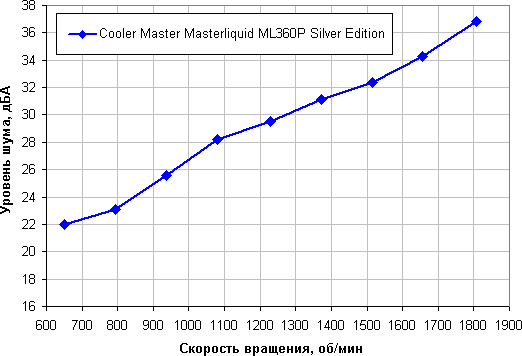

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума от этой системы охлаждения невысокий во всем диапазоне скорости вращения вентиляторов. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,7 дБА (условное значение, которое показывает шумомер).

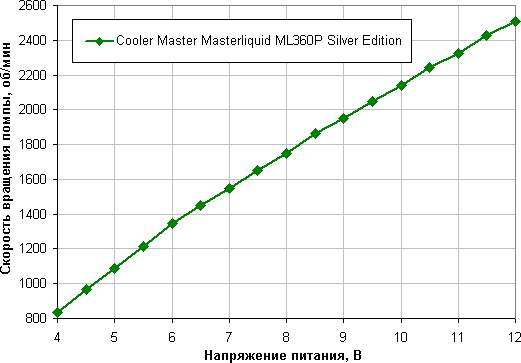

Скорость вращения помпы можно регулировать, изменяя напряжение питания:

Помпа останавливается при снижении напряжения до 3,8 В и запускается от 4,0 В. Получается, что в случае необходимости помпу допустимо подключать к 5 В.

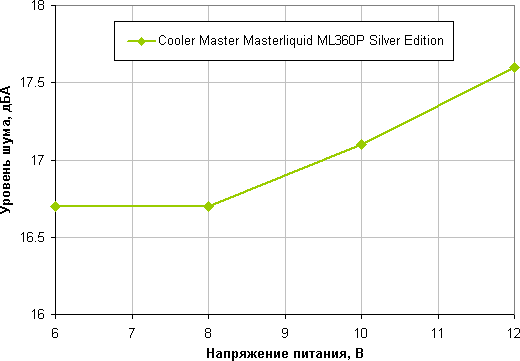

Уровень шума только от помпы равен примерно 17,5 дБА. Помпа работает очень тихо. Приведем зависимость уровня шума только помпы от напряжения.

Снижать шум от системы, уменьшая напряжение питания помпы, смысла нет.

Построение зависимости уровня шума от температуры процессора при полной загрузке

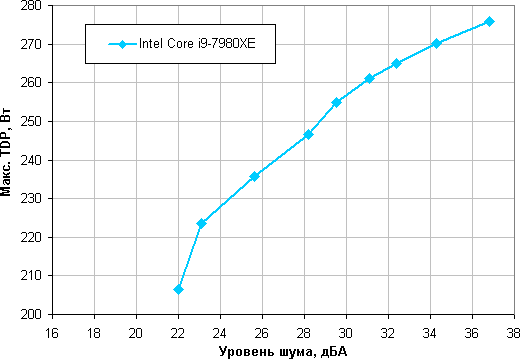

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 230 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 275 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется).

Тестирование на процессоре AMD Ryzen Threadripper

В качестве дополнительного теста мы решили посмотреть, как эта система справится с охлаждением процессора Ryzen Threadripper 2990WX. Все ядра процессора работали на фиксированной частоте 3,5 ГГц (множитель 35). Нагрузка: Stress FPU из пакета AIDA64.

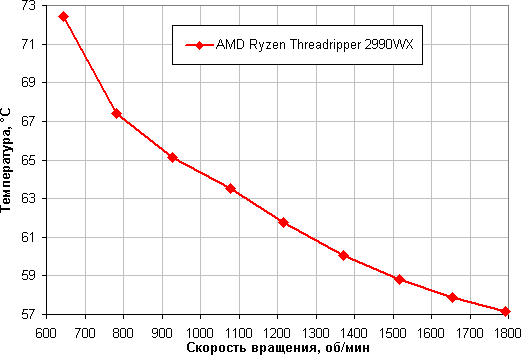

Зависимость температуры процессора AMD Ryzen Threadripper 2990WX при его полной загрузке от скорости вращения вентиляторов:

По факту процессор 2990WX при 24 градусах окружающего воздуха еще не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ.

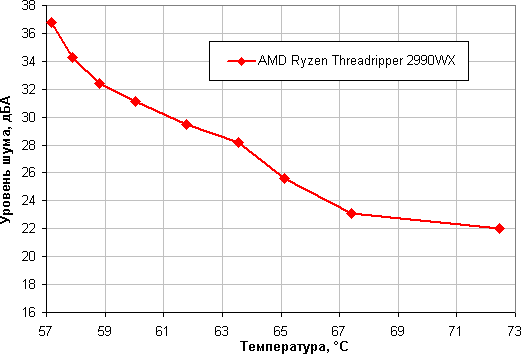

Зависимость уровня шума от температуры процессора при полной загрузке:

Потребляемая процессором мощность (в сумме по двум разъемам 12 В для питания процессора) меняется от 259 до 276 Вт по мере увеличения температуры процессора от 57 до 73 градусов (по данным мониторинга, напомним, что реальная температура на 27 градусов ниже). Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума уже в случае AMD Ryzen Threadripper 2990WX:

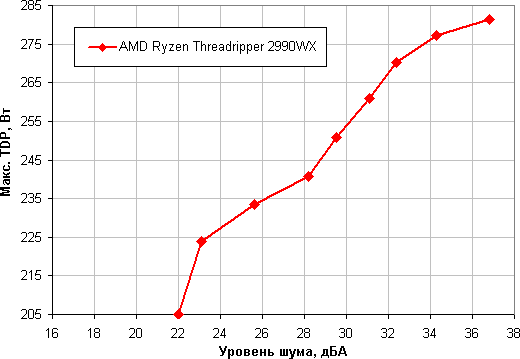

Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 230 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 280 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Для неспециализированной системы результат очень хороший.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими, протестированными по такой же методике (список систем пополняется) с процессором AMD Ryzen Threadripper 2990WX.

Выводы

На основе системы жидкостного охлаждения Cooler Master Masterliquid ML360P Silver Edition можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)) или AMD Ryzen Threadripper 2990WX, если потребление процессора под максимальной нагрузкой не будет превышать 230 Вт, а температура внутри корпуса не повысится выше 44 °C. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно существенно увеличить. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку вентиляторов и помпы, имеющую стандартное трехконтактное подключение. Подсветкой вентиляторов и помпы можно управлять с помощью, например, контроллера, входящего в комплект поставки. Среди прочих достоинств отметим хорошее качество изготовления, оплетку кабелей и шлангов (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), подключение контроллера к разъему питания SATA, удобный крепеж вентиляторов и довольно длинные шланги. Особенностями системы являются серебристый цвет и единая рамка на три вентилятора, второе существенно облегчает сборку системы и ее подключение.

3 апреля 2020 Г.
