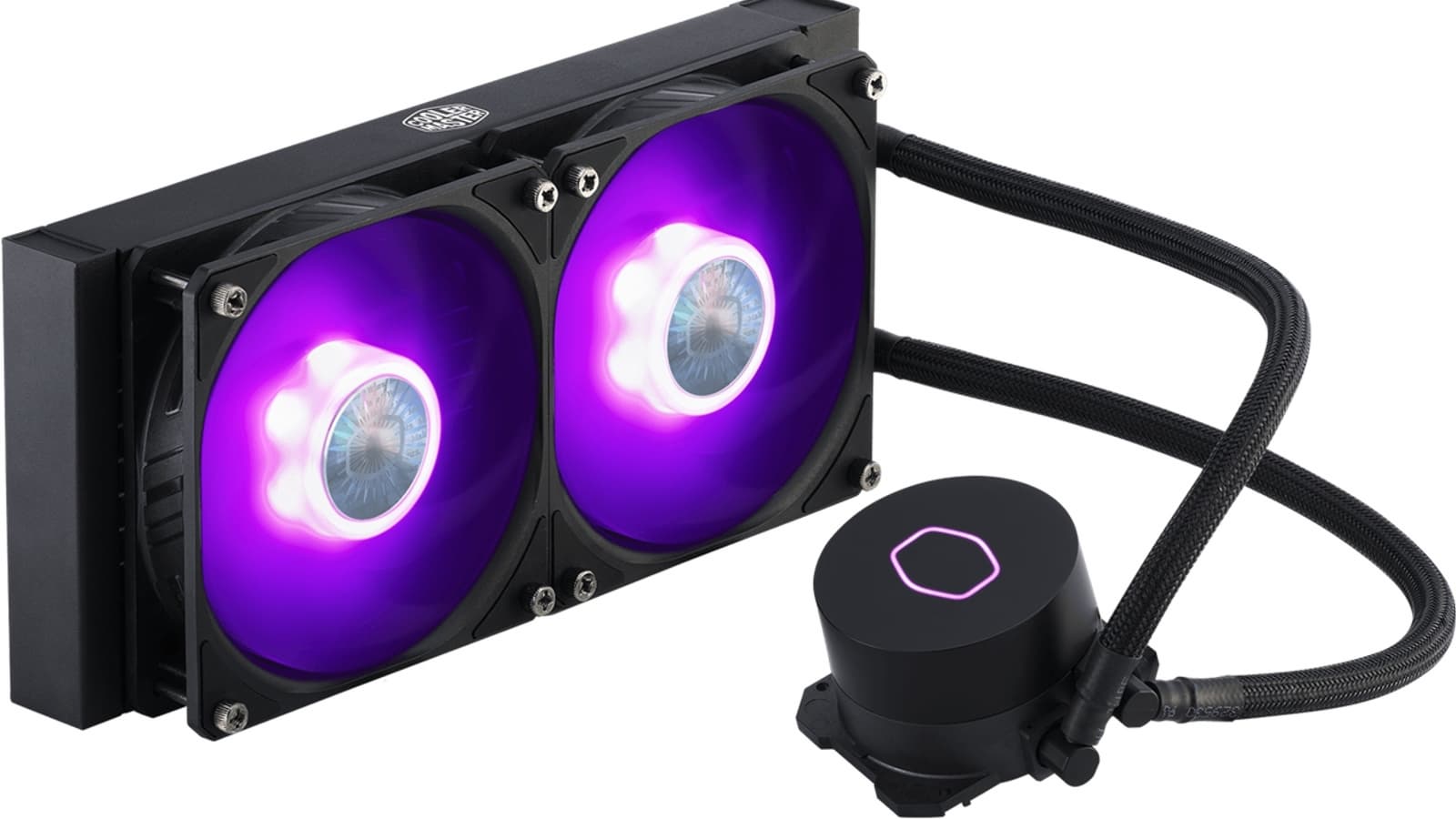

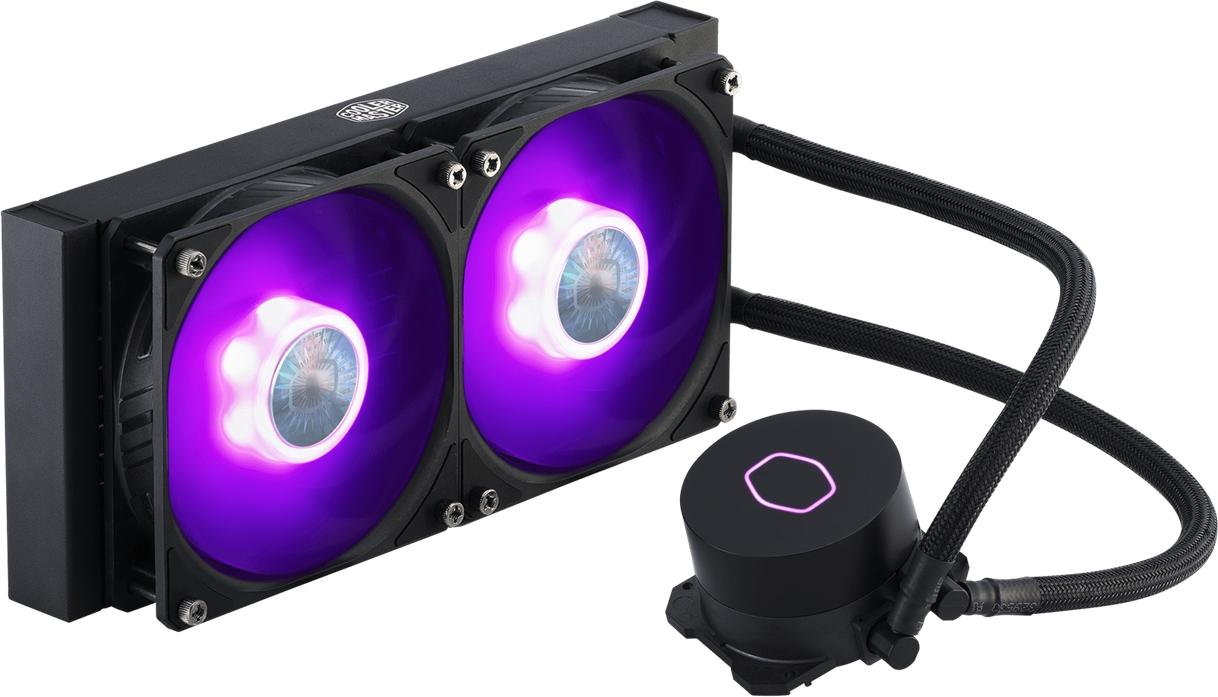

Обзор системы жидкостного охлаждения Cooler Master MasterLiquid ML240L V2 RGB

Паспортные характеристики, комплект поставки и цена

Производитель Cooler Master
Семейство MasterLiquid
Модель MasterLiquid ML240L V2 RGB
Код модели MLW-D24M-A18PC-R2
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: LGA2066, LGA2011-v3, LGA2011, LGA1151, LGA1150, LGA1155, LGA1156; AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Охлаждающая способность TDP 200 Вт
Тип вентиляторов осевой (аксиальный), 2 шт.
Модель вентилятора SickleFlow 120 RGB (DF1202512RFMN)
Питание вентилятора разъем 4 контакта (общий, питание, датчик вращения, управление ШИМ, 12 В, 0,15 А) + разъем 4 контакта (светодиодная подсветка, 0,2 А)
Размеры вентилятора 120×120×25 мм
Скорость вращения вентилятора 650—1800 об/мин
Производительность вентилятора максимум 105 м³/ч (62 фут³/мин)
Статическое давление вентилятора максимум 24,5 Па (2,5 мм вод. ст.)
Уровень шума вентилятора 8—27 дБA
Ожидаемый срок службы вентилятора 160 000 ч
Размеры радиатора 277×120×27 мм
Материал радиатора алюминий
Помпа интегрирована с теплосъемником, две камеры в водоблоке
Размеры помпы 80×76×47 мм
Питание помпы разъем 3 контакта (общий, питание, датчик вращения, 12 В, 2,36 Вт) + разъем 4 контакта (светодиодная подсветка, 2,21 Вт)
Уровень шума помпы <15 дБA
Средняя наработка помпы до отказа (MTTF) 70 000 ч
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста MasterGel Pro в шприце
Подключение
  • помпа: к 3(4)-контактному разъему (общий, питание и датчик вращения) на материнской плате
  • вентиляторы: в разветвитель, который подключается к 4-контактному разъему (общий, питание, датчик вращения, управление ШИМ) для кулера ЦП на материнской плате
  • RGB-подсветка от помпы и вентилятора: в разветвитель, который подключается к разъему на материнской плате или к контроллеру из комплекта
  • контроллер подсветки: к 4-контактному разъему питания Peripheral Connector («Molex») от БП
Особенности
  • двухкамерная помпа третьего поколения
  • усиленная герметизация для исключения протечек
  • увеличенная площадь радиатора
  • многоцветная подсветка вентиляторов и помпы
  • шланги и кабели от вентиляторов в оплетке
  • 2 года гарантии
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор, 2 шт.
  • контроллер подсветки, кабель питания и соединитель
  • кабель-разветвитель для питания вентиляторов
  • кабель-разветвитель для подсветки
  • фиксаторы разъемов подсветки, 3 шт.
  • комплект винтов для установки вентиляторов на радиатор и радиатора в корпус
  • комплект креплений помпы на процессор
  • термопаста MasterGel Pro в шприце
  • руководство по установке
  • описание гарантии
Розничные предложения (Яндекс.Маркет не разделяет первую и вторую версии СЖО)

Cooler Master MasterLiquid ML240L V2 RGB

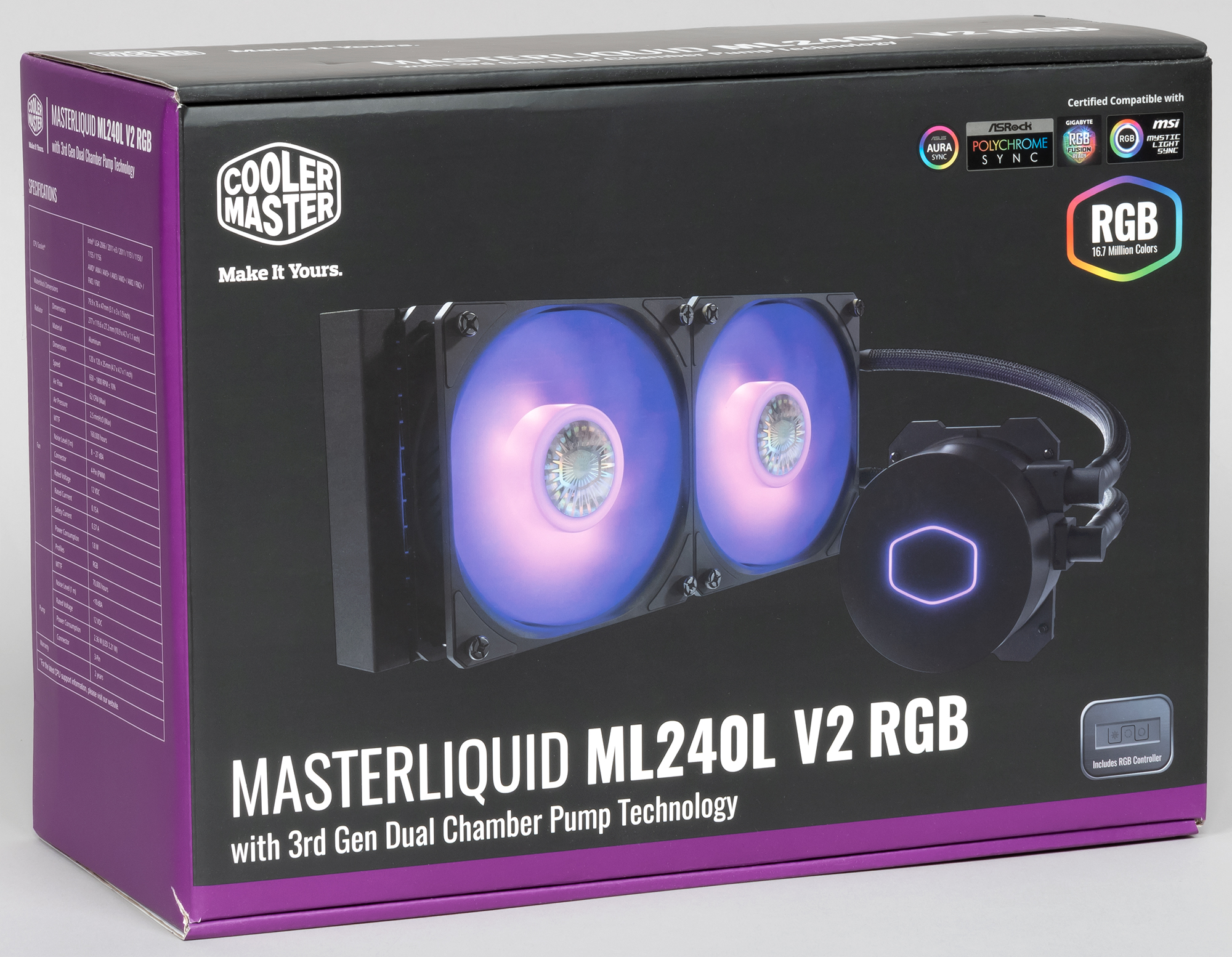

Поставляется система жидкостного охлаждения Cooler Master MasterLiquid ML240L V2 RGB в относительно большой коробке из среднего по толщине гофрированного картона. В оформлении используется фирменный темно-фиолетовый цвет. На внешних плоскостях коробки в цвете изображен сам продукт, а также перечислены основные особенности и технические характеристики, есть и чертежи помпы и радиатора с главными размерами. Надписи преимущественно на английском, но некоторые из них продублированы на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладки из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника защищена пластиковой пленкой.

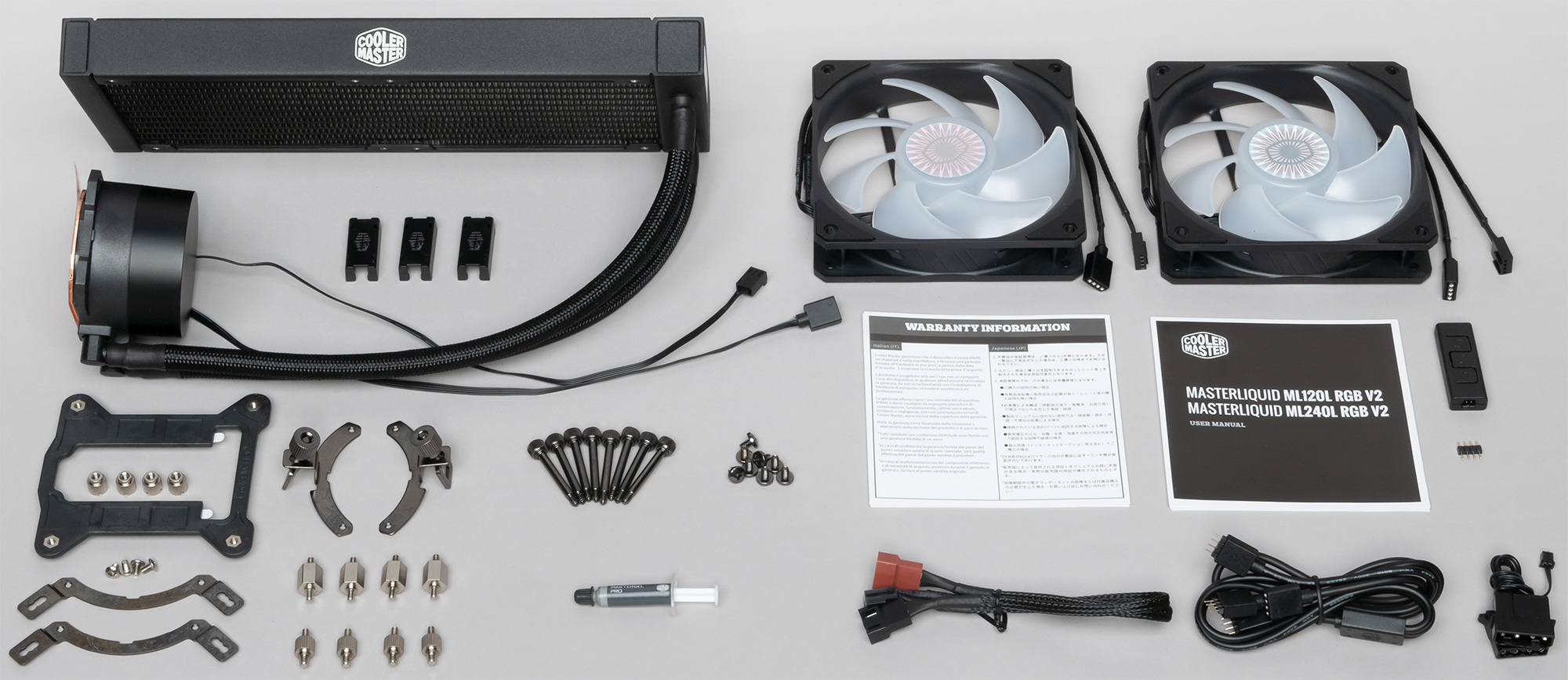

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, разветвители для подсветки и питания вентиляторов, инструкция по установке, описание гарантии, комплект контроллера подсветки и термопаста в шприце.

Инструкция по установке — это книжка-гармошка хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается, хотя важное примечание есть на нескольких языках, включая русский. На сайте компании есть описание системы, PDF-файлы с описанием системы и инструкцией по установке.

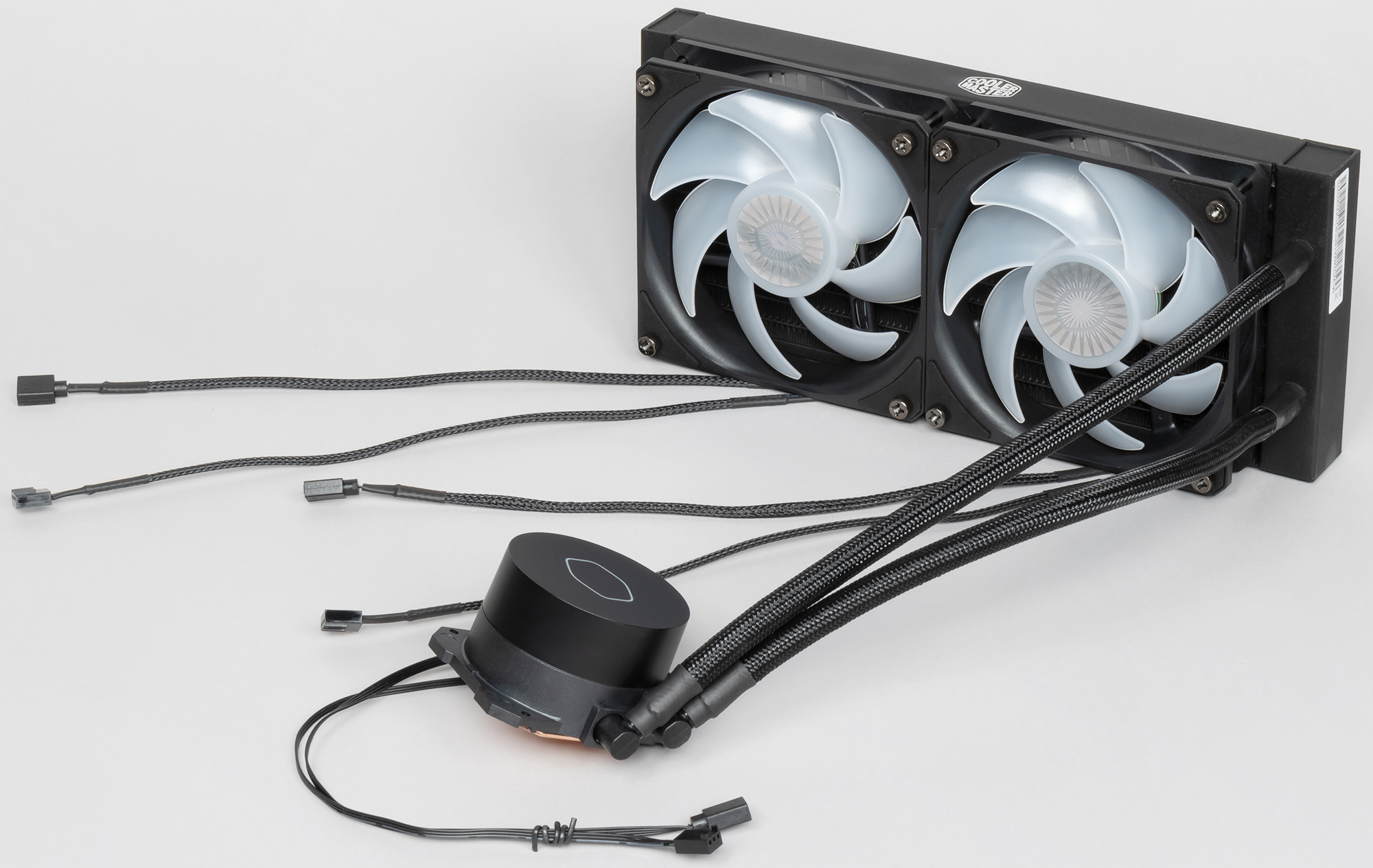

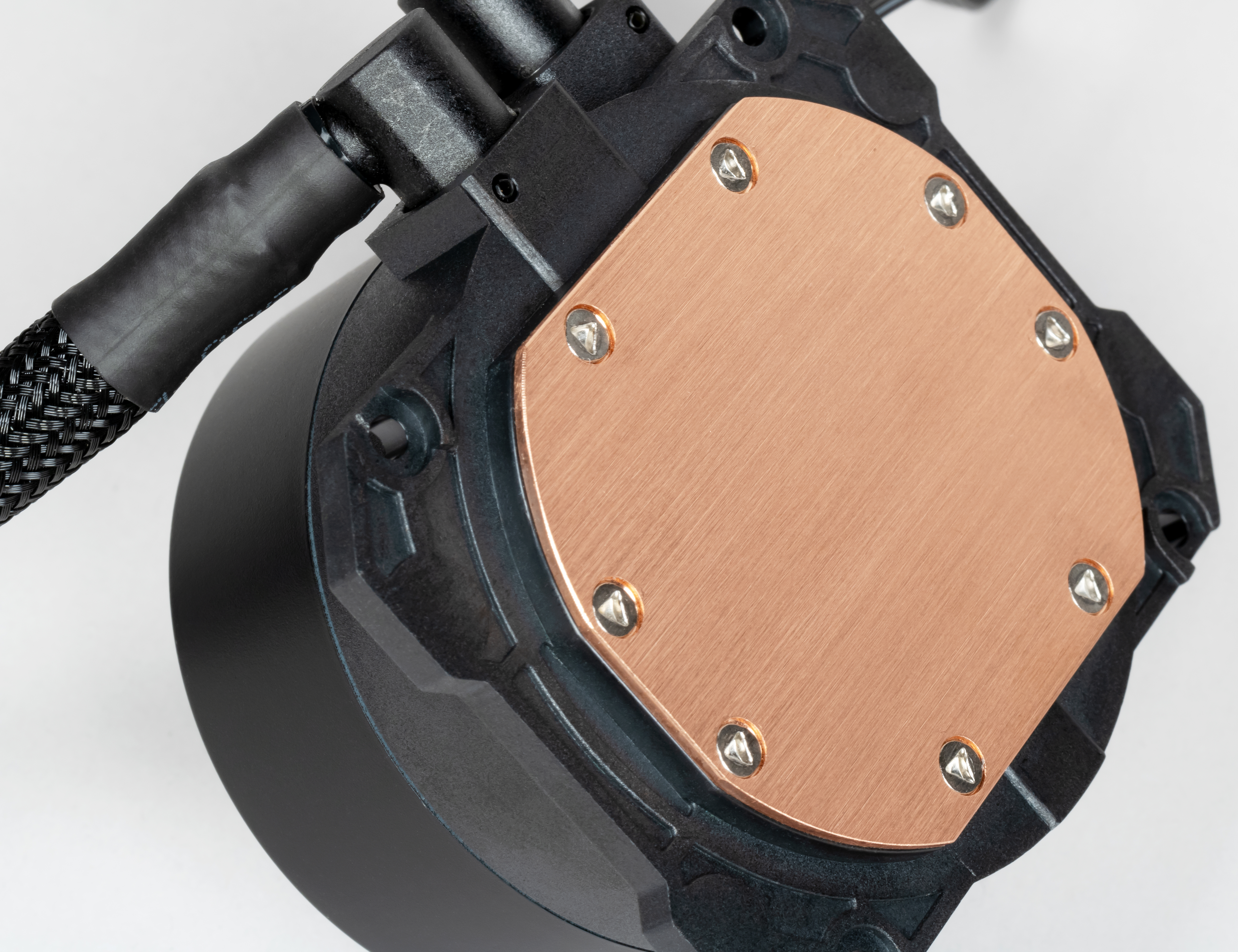

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Производитель указывает, что водоблок двухкамерный, сверху камера помпы, а снизу — камера теплосъемника. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина толщиной 1,5 мм. Ее внешняя поверхность шлифованная, но не полированная и чуть-чуть, не более чем на 0,1 мм, выпуклая к центру.

Габариты этой пластины — 58×50 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 47×39 мм. Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на три в случае процессоров с небольшой площадью крышки. Во всех тестах использовалась термопаста другого производителя, расфасованная в шприц и чуть более жидкая. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре (Intel Core i9-7980XE):

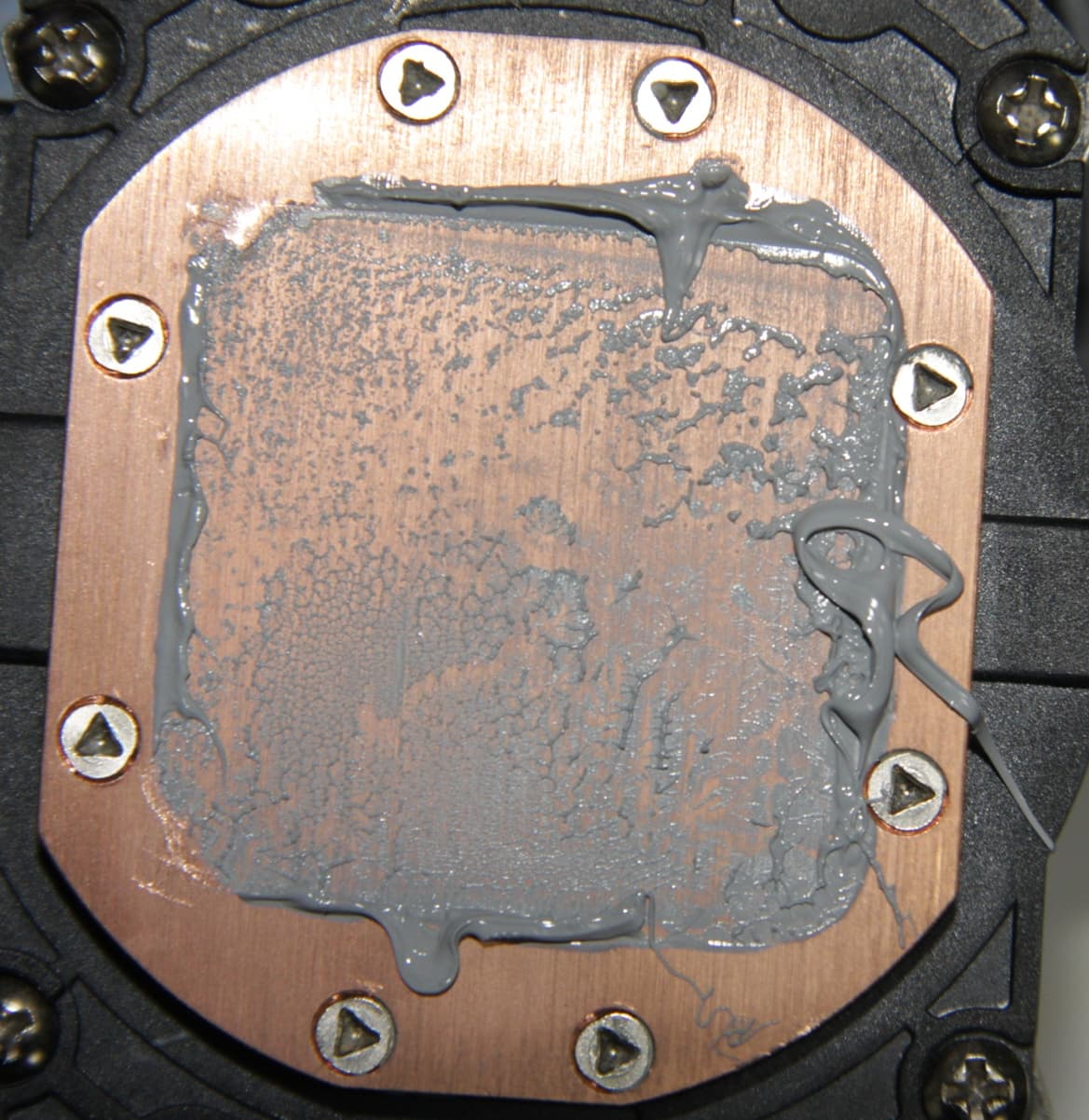

И на подошве помпы:

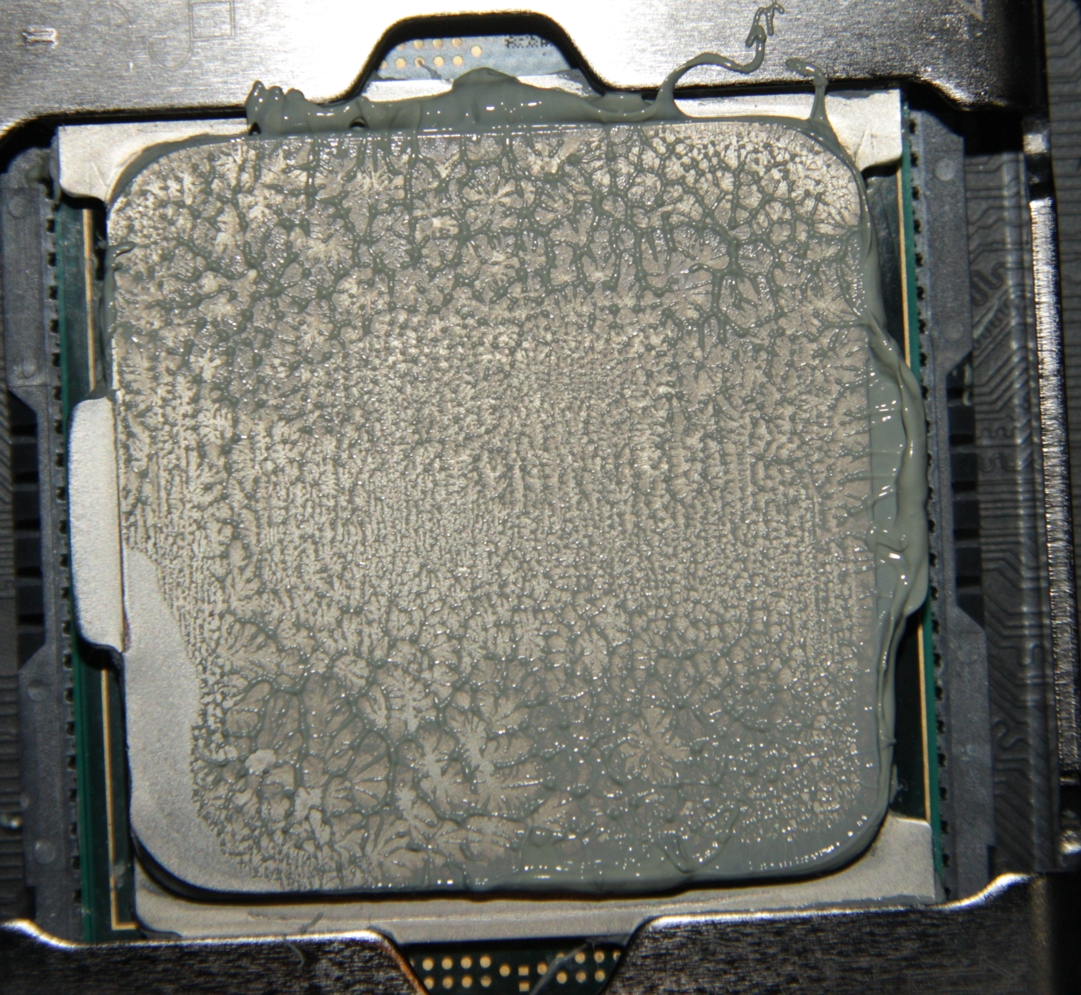

Видно, что термопаста распределилась очень тонким слоем на большей части (и главное в центре) площади крышки процессора, а ее избытки выдавились за края. Участок плотного контакта имеет большую площадь. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру.

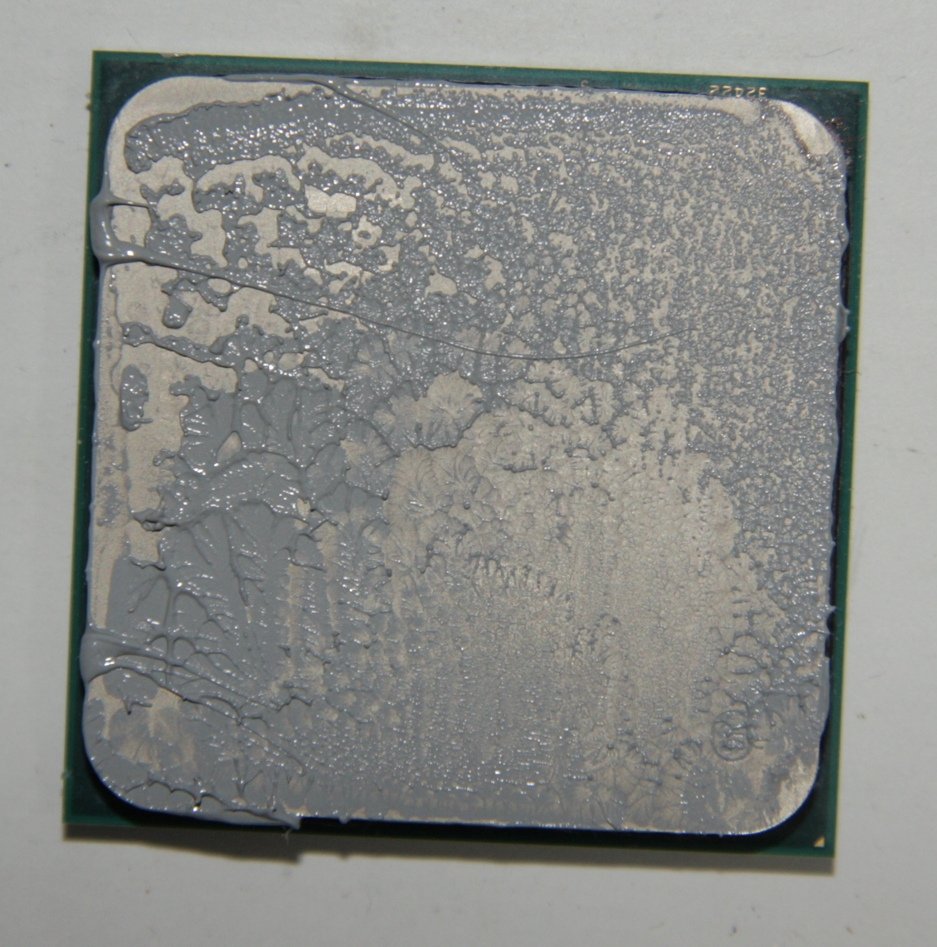

И в случае процессора AMD Ryzen 9 3950X. На процессоре:

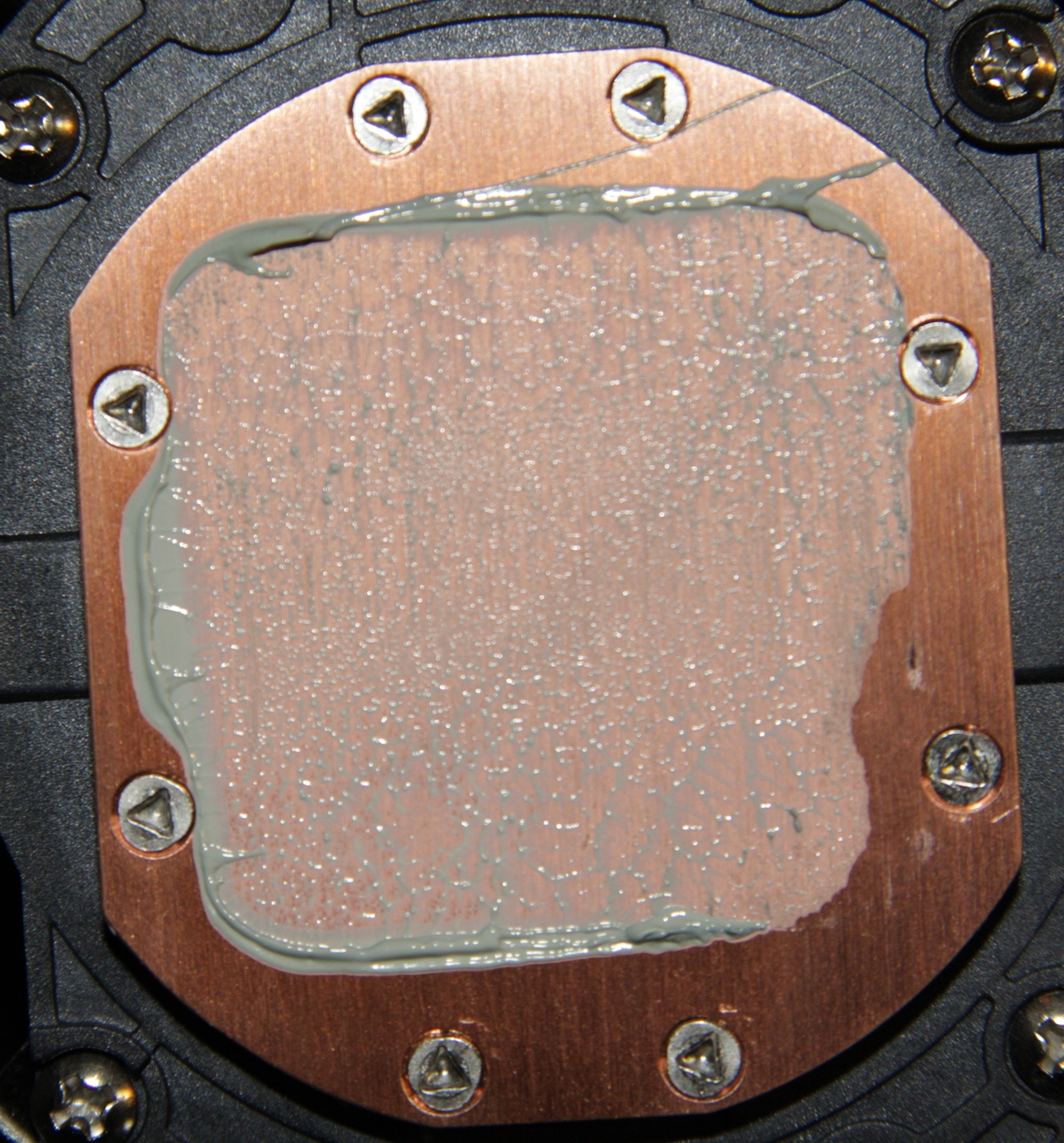

На подошве теплосъемника:

В данном случае слой термопасты имеет очень небольшую толщину по всей площади крышки процессора. (Распределение термопасты, конечно, изменилось при разъединении процессора и помпы.)

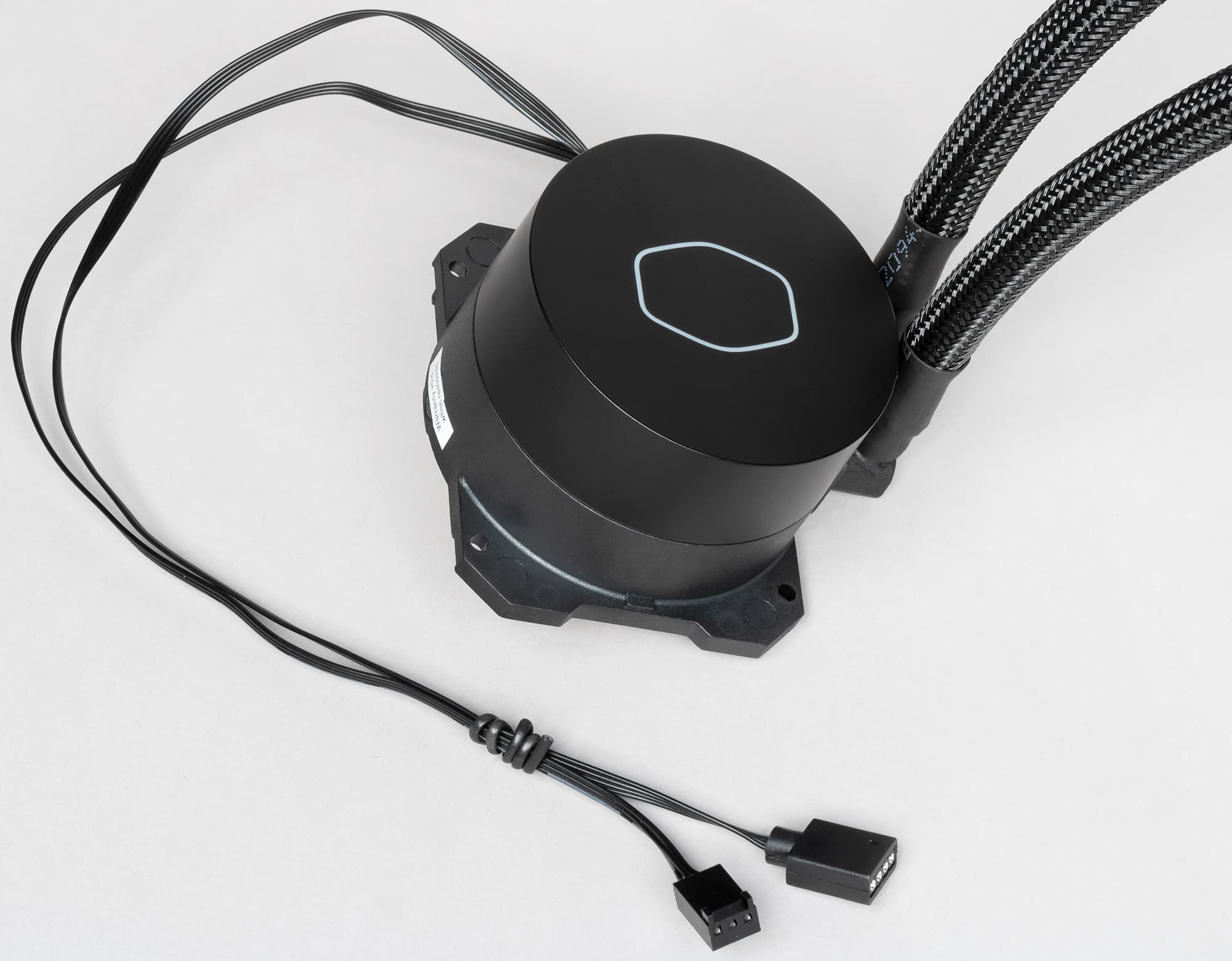

Корпус помпы изготовлен из твердого черного пластика , а крышка сверху — из белого полупрозрачного пластика с черным матовым покрытием и логотипом сверху, образованным участками без черного покрытия.

Помпа оснащена многоцветной светодиодной подсветкой, управляемой извне по четырехпроводному интерфейсу. Диаметр цилиндрической части корпуса помпы примерно 66 мм. Высота помпы 47 мм (от плоскости теплосъемника). Длина кабеля питания от помпы 33 см, а длина кабеля подсветки также 33 см. Шланги относительно жесткие и упругие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 11 мм. Длина шлангов примерно 30 см (это не очень длинные шланги). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 277×119×27 мм.

Максимальная высота радиатора с закрепленными вентиляторами составляет 59,5 мм. Отметим, что вентиляторы на радиатор можно закрепить без использования отвертки, так как винты имеют большие головки с накаткой (и в них есть резьбовые отверстия для закрепления радиатора на панель корпуса через вентиляторы). Система в сборе (без контроллера подсветки и кабелей к нему) с крепежом под LGA 2011 имеет массу 1213 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика.

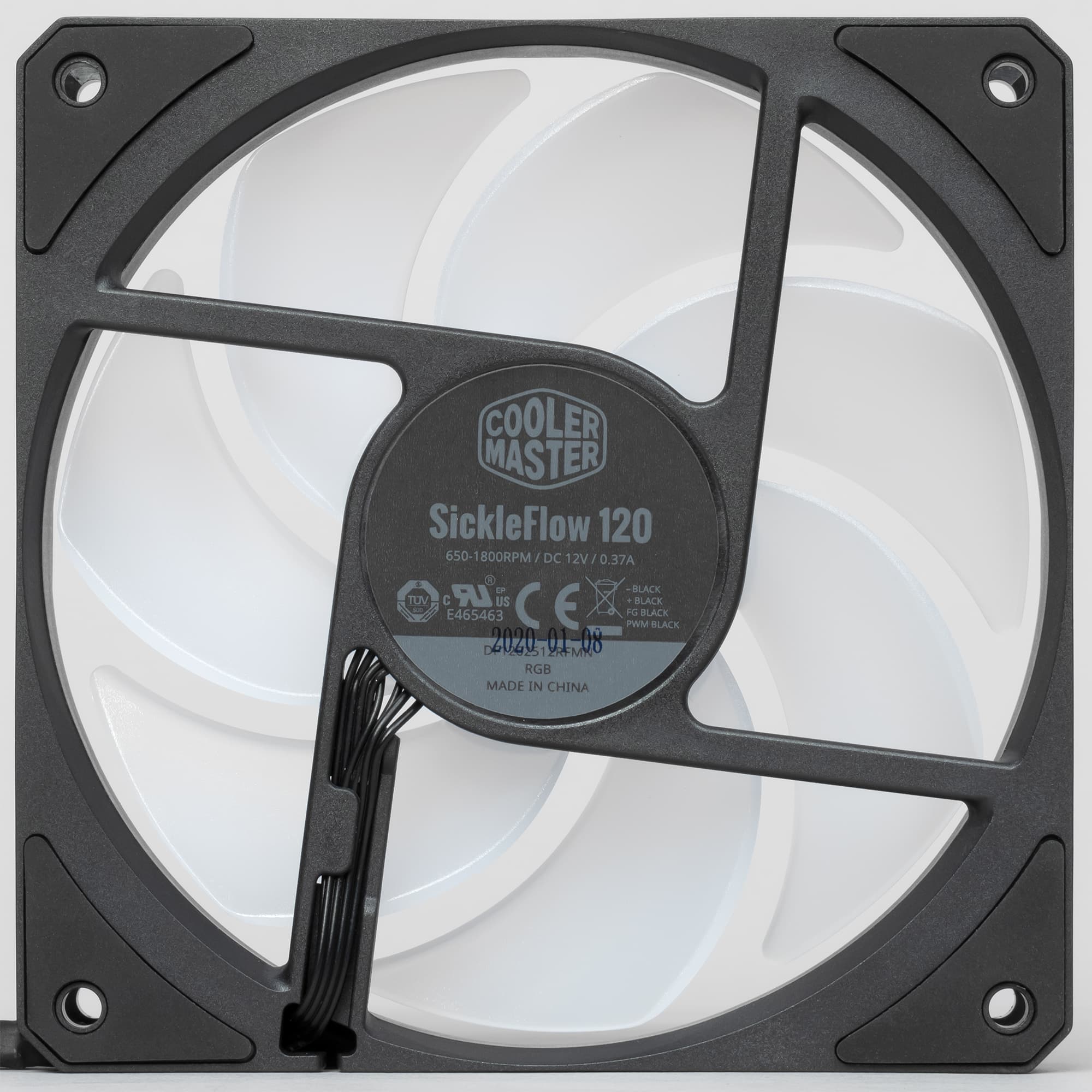

Типоразмер комплектных вентиляторов 120 мм. На углы рамки вентилятора наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколько-либо значимых антивибрационных свойств. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.

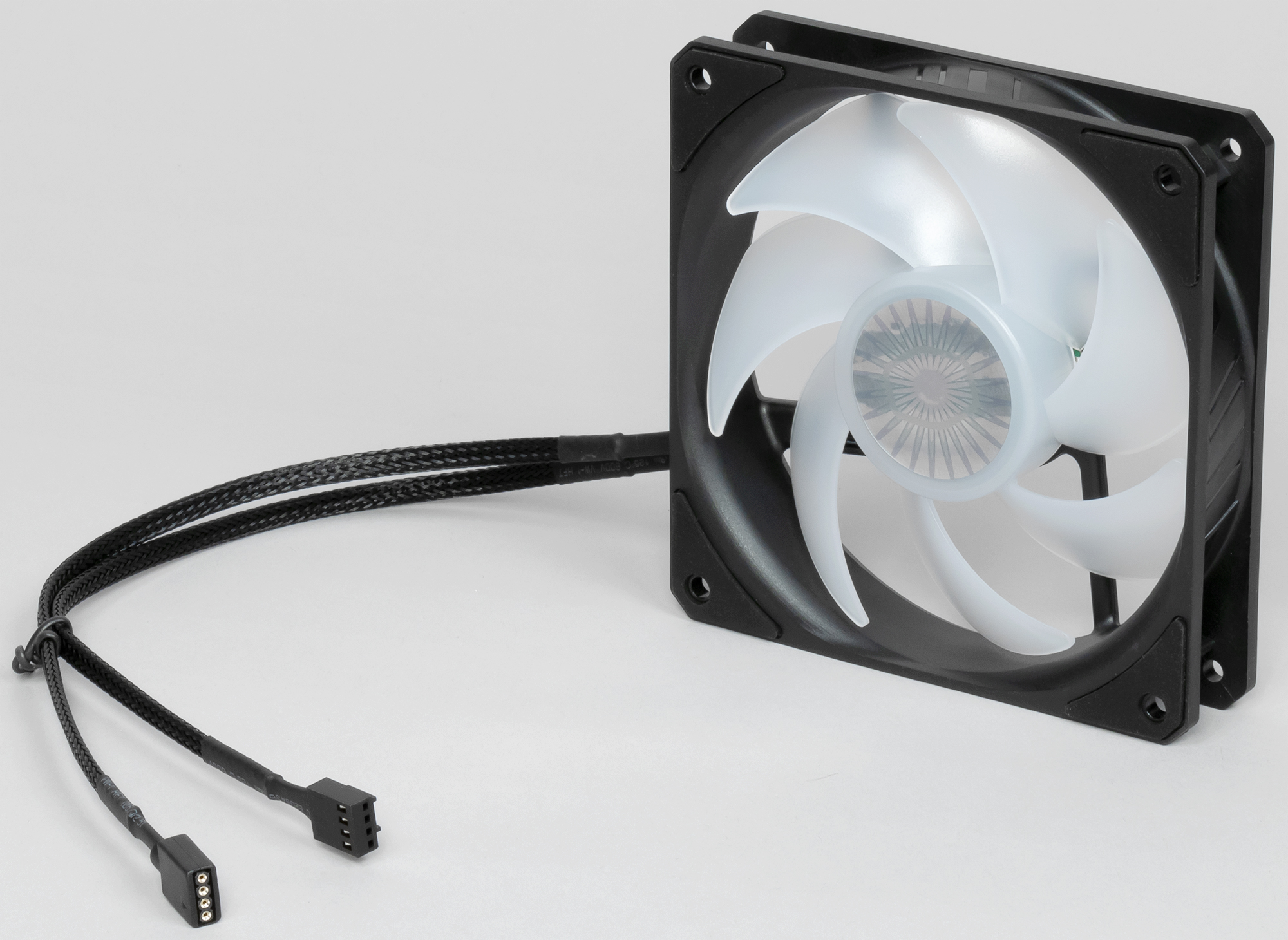

Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Провода от вентилятора заключены в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика и снаружи слегка заматирована. На статоре вентилятора размещены RGB-светодиоды, которые подсвечивают крыльчатку изнутри. На подсветку идет отдельный кабель с четырехконтактным разъемом. Если на материнской плате или на другом контроллере подсветки есть стандартный четырехконтактный разъем для подключения RGB-подсветки, то контроллер из комплекта можно не использовать. Правда RGB-кабель-разветвитель не имеет проходного разъема, а значит система будет последней в цепочке устройств с RGB-подсветкой.

Длина кабеля питания вентилятора составляет всего 30 см. Но с учетом длины разветвителя (два хвоста по 23 см) этого должно хватать. Длина кабеля подсветки вентилятора — 29 см.

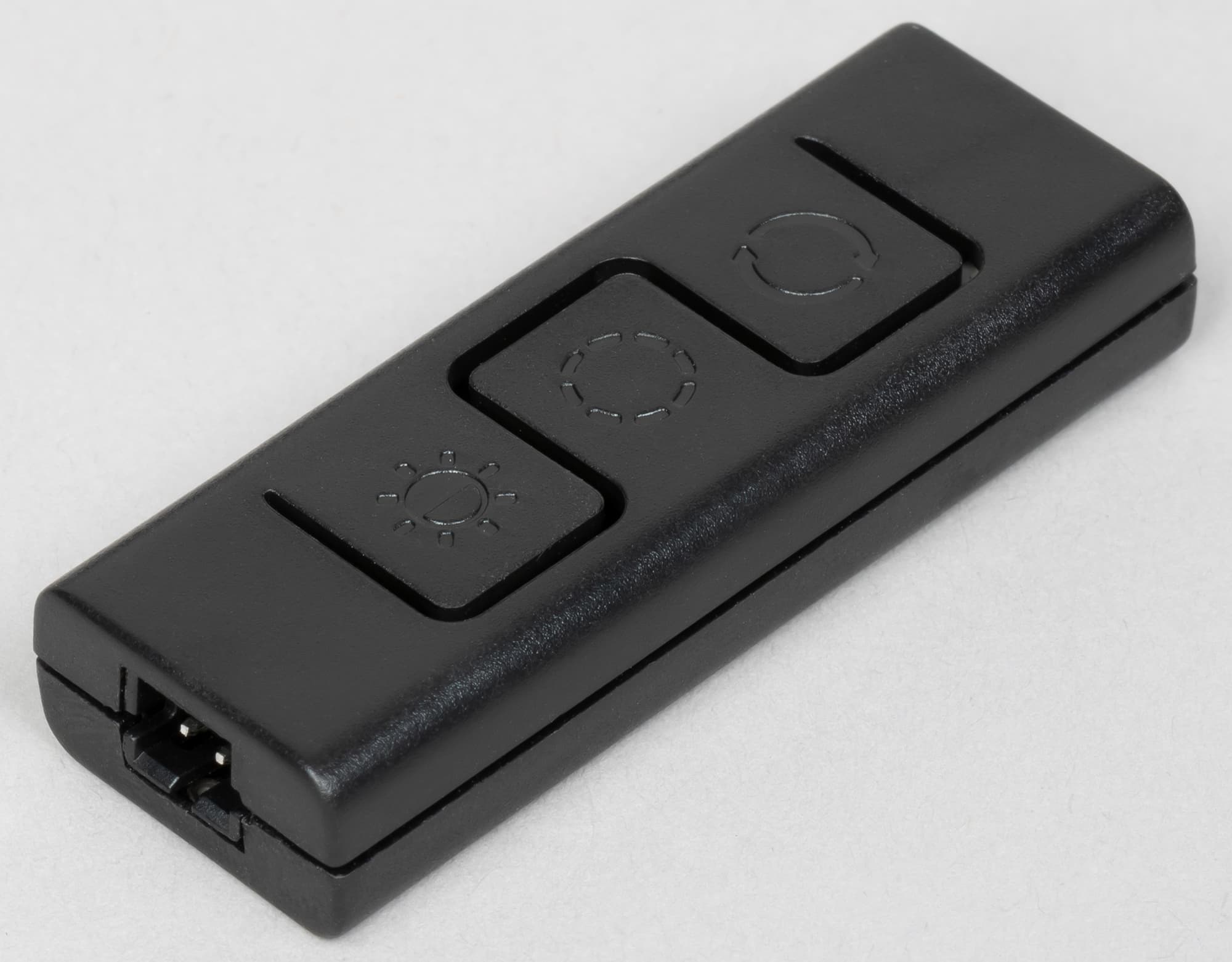

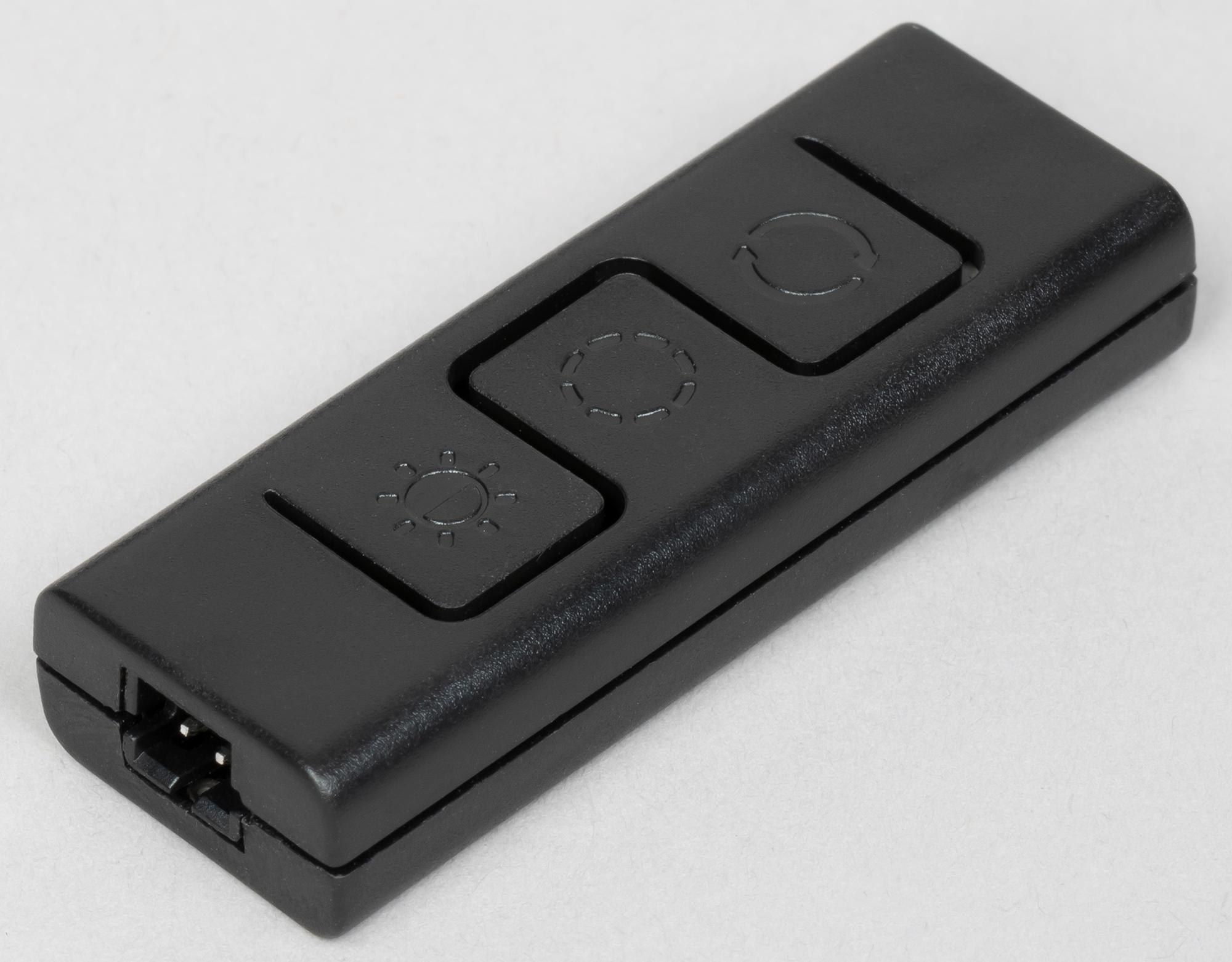

Комплектный контроллер управляет только работой подсветки.

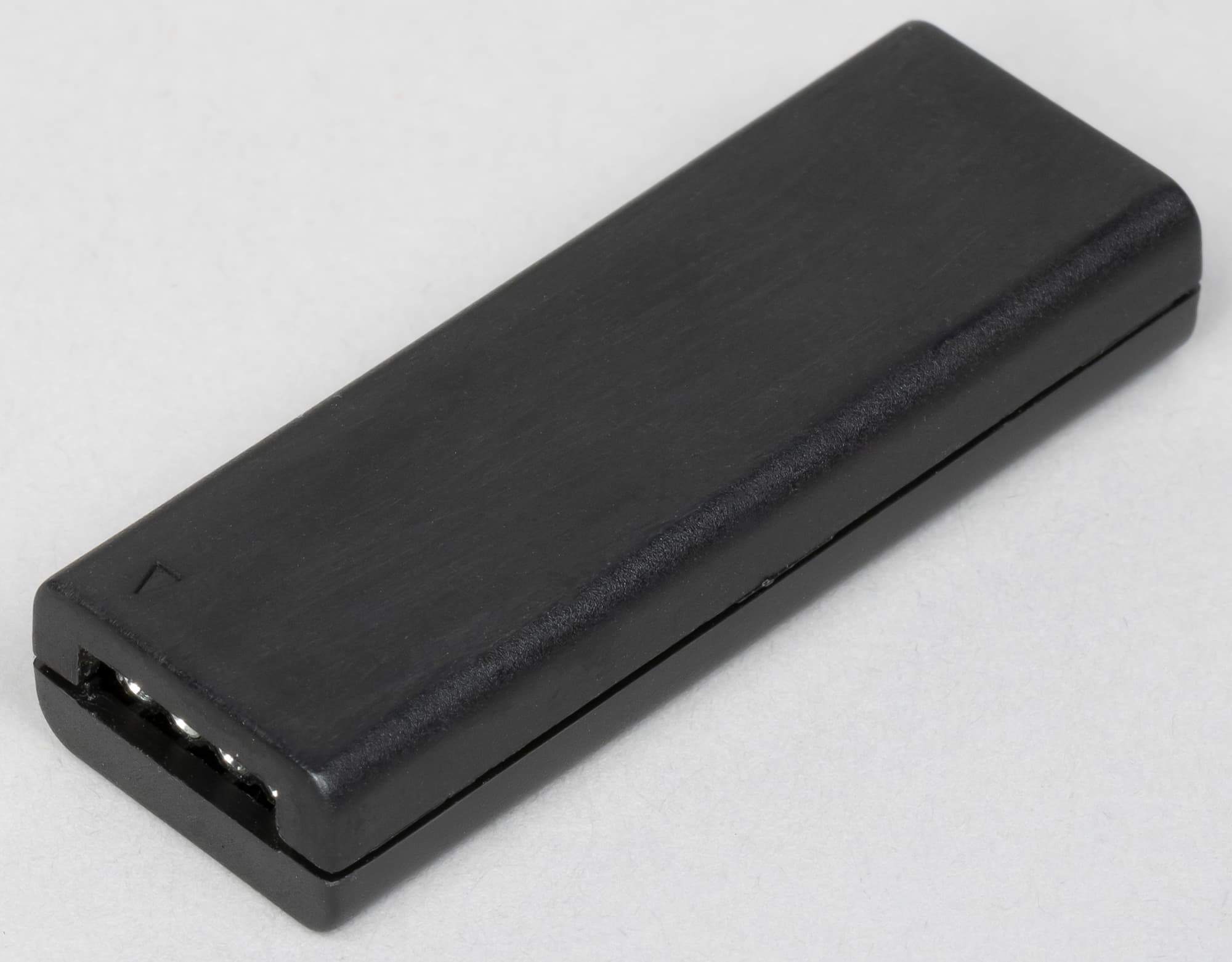

Кабель питания контроллера подключается к периферийному разъему («типа Molex»), что менее удобно, чем к разъему питания SATA. RGB-кабель-разветвитель к контроллеру подключается посредством небольшого соединителя. Метки на разъемах и на контроллере помогут подключить RGB-разъемы в нужной ориентации, но метки видно плохо. Длина кабеля-разветвителя для подключения подсветки равна 20,5 см от точки подключения плюс три хвоста по 30,5 см на устройства. Этот кабель имеет круглую оболочку. Длина кабеля питания от контроллера равна 30 см и провода длиной 5 см соединяют проходные разъемы «Molex». Первая кнопка контроллера переключает яркость, вторая кнопка — цвет или скорость изменения в динамичных режимах, третья — режимы.

Режимы подсветки с некоторыми вариантами настроек демонстрирует видеоролик ниже:

На систему Cooler Master MasterLiquid ML240L V2 RGB установлена гарантия в 2 года.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 270 Вт при 59 °C температуры процессора до 279 Вт при 80 °C. Во всех тестах, если не указано иное, помпа работает от 12 В.

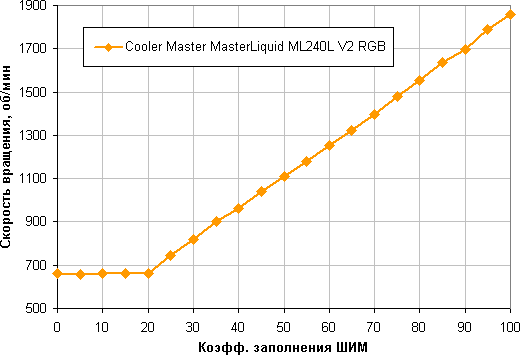

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — почти линейный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0 вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

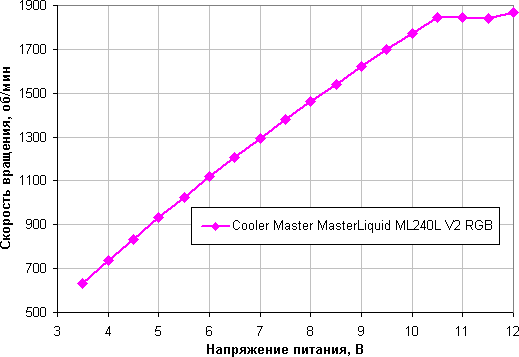

Регулировка с помощью напряжения позволяет получить устойчивое вращение примерно в таком же диапазоне, что и в случае ШИМ. Вентиляторы останавливаются при снижении напряжения до 3,0 В и запускаются от 3,4 В. Видимо, в случае необходимости их допустимо подключать к 5 В. Отметим, что этот вентилятор оснащен системой стабилизации скорости вращения. Она поддерживает постоянной скорость вращения при снижении напряжения до некоторого предела, и чем ниже КЗ (и скорость вращения), тем ниже может снижаться напряжение без снижения скорости вращения.

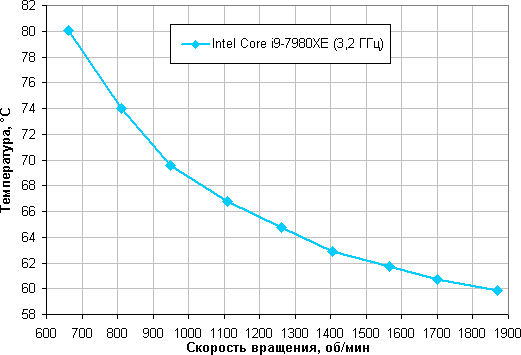

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор Intel Core i9-7980XE при 24 градусах окружающего воздуха не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ.

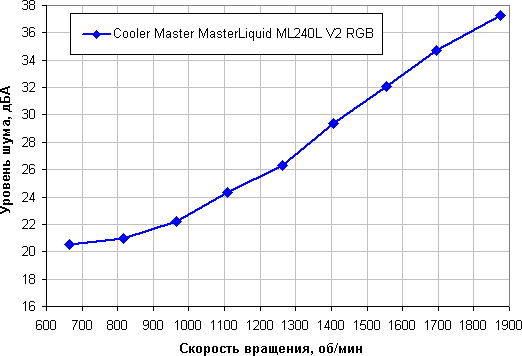

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума от этой системы охлаждения невысокий во всем диапазоне скорости вращения вентиляторов. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 17,5 дБА (условное значение, которое показывает шумомер).

Скорость вращения помпы можно регулировать, изменяя напряжение питания:

Помпа останавливается при снижении напряжения до 4,8 В и запускается от 5,0 В. Получается, что помпу нельзя подключать к 5 В.

Уровень шума только от помпы равен примерно 20,2 дБА. Помпа работает тихо. Снижать шум от системы, уменьшая напряжение питания помпы, смысла нет.

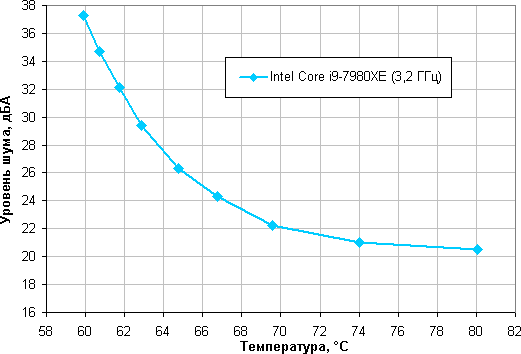

Построение зависимости уровня шума от температуры процессора при полной загрузке

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 230 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 270 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется). Эффективность данной системы хорошая, но не выдающаяся.

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как данная СЖО справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. В тестах использовался указанный процессор и материнская плата ASRock X570 Taichi. Все ядра процессора работали на фиксированной частоте 3,6 ГГц (множитель 36). Для установки этой частоты использовалась программа A-Tuning от производителя системной платы. В качестве нагрузочного теста применялась программа powerMax (с использованием системы команд AVX). Потребление процессора при замерах по двум дополнительным разъемам 12 В на материнской плате под нагрузкой менялось от 151 Вт при 59 °C температуры процессора до 156 Вт при 72 °C.

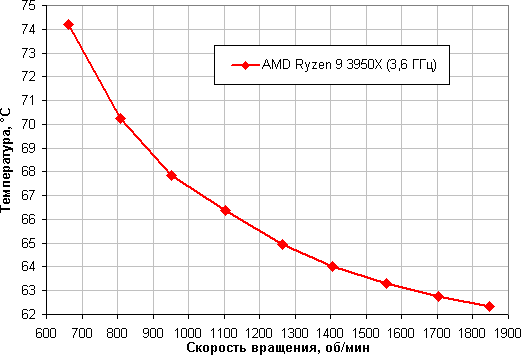

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 20%.

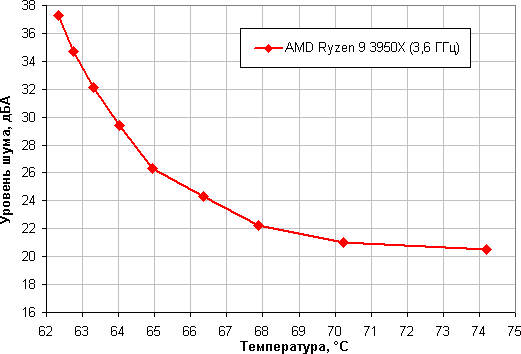

Зависимость уровня шума от температуры процессора при полной загрузке:

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 130 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 142 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат заметно хуже, чем в случае процессора Intel Core i9-7980XE. Впрочем, при условии достаточно хорошей вентиляции в корпусе данный кулер вполне справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора).

Выводы

На основе системы жидкостного охлаждения Cooler Master MasterLiquid ML240L V2 RGB можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 230 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 130 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно существенно увеличить. Управляемая RGB-подсветка помпы и вентиляторов поможет украсить внутреннее пространство системного блока. Отметим удобный в использовании крепеж вентиляторов на радиатор, оплетку кабелей от вентиляторов и шлангов (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), а также то, что подсветка допускает использование контроллера из комплекта или любого другого, совместимого с четырехпроводной системой RGB.
