Обзор материнской платы Asus Prime H370M-Plus формата microATX на чипсете Intel H370

Компания Asus анонсировала материнские платы на новом чипсете Intel H370 под процессоры Intel Core 8-го поколения. В этой статье мы рассмотрим одну из моделей этого нового семейства: microATX-плату Asus Prime H370M-Plus.

Комплектация и упаковка

Плата Asus Prime H370M-Plus поставляется в компактной черной коробке.

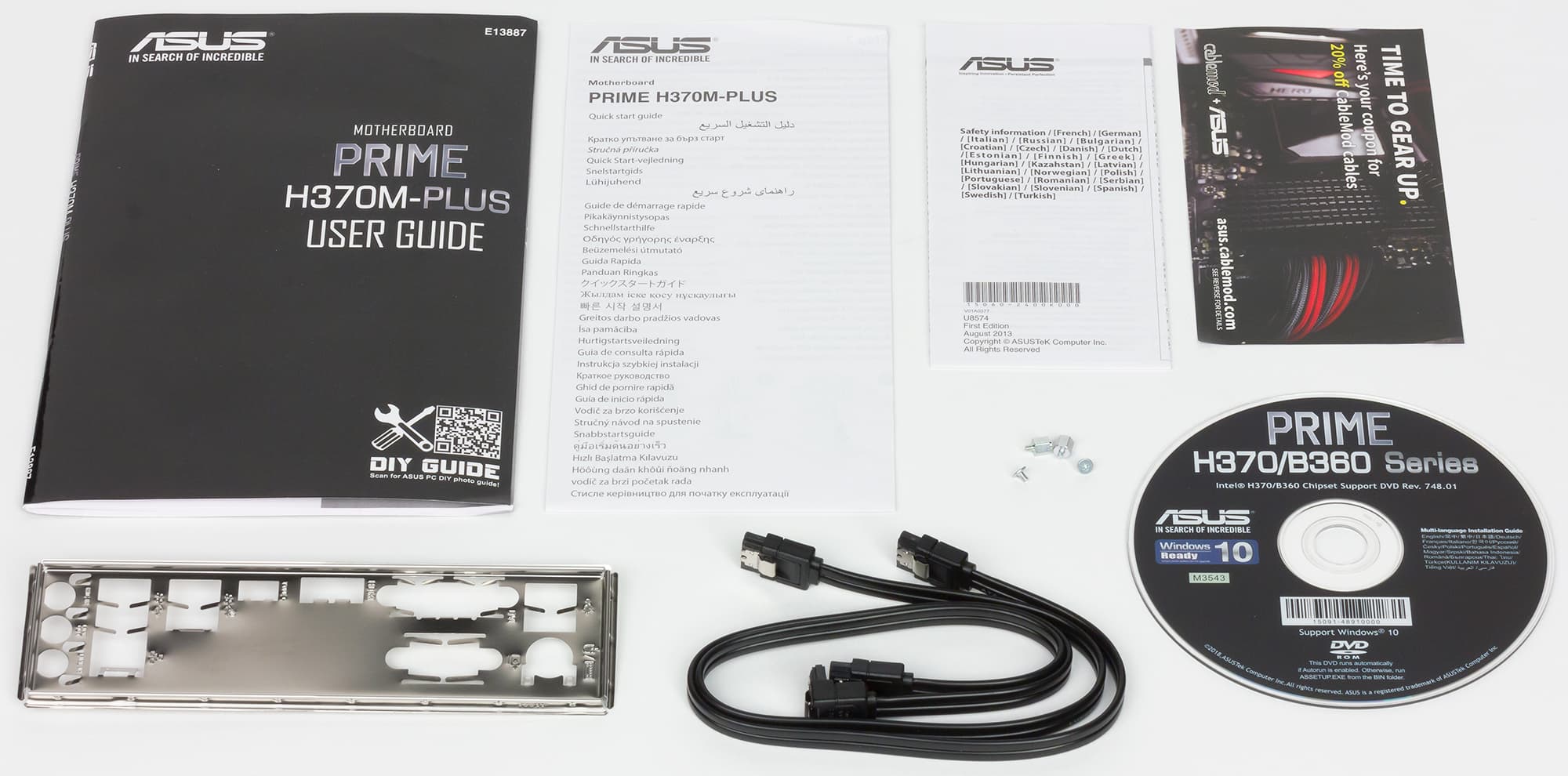

Комплект поставки минимален и включает в себя руководство пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), заглушку для задней панели платы и DVD-диск с драйверами.

Конфигурация и возможности платы

Сводная таблица характеристик платы Asus Prime H370M-Plus приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel H370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC887
Сетевой контроллер Intel i219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
2 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 4 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-С)
2 × USB 3.1 (Type-A)
6 × USB 2.0
Разъемы на задней панели 2 × USB 3.0 (Type-A)
2 × USB 2.0 (Type-A)
1 × USB 3.0 (Type-C)
2 × USB 3.1 (Type-A)
1 × HDMI
1 × DVI-D
1 × VGA
1 × RJ-45
1 × PS/2
3 аудиоразъема типа миниджек (3,5 мм)
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
4 разъема для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
Форм-фактор microATX (244×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

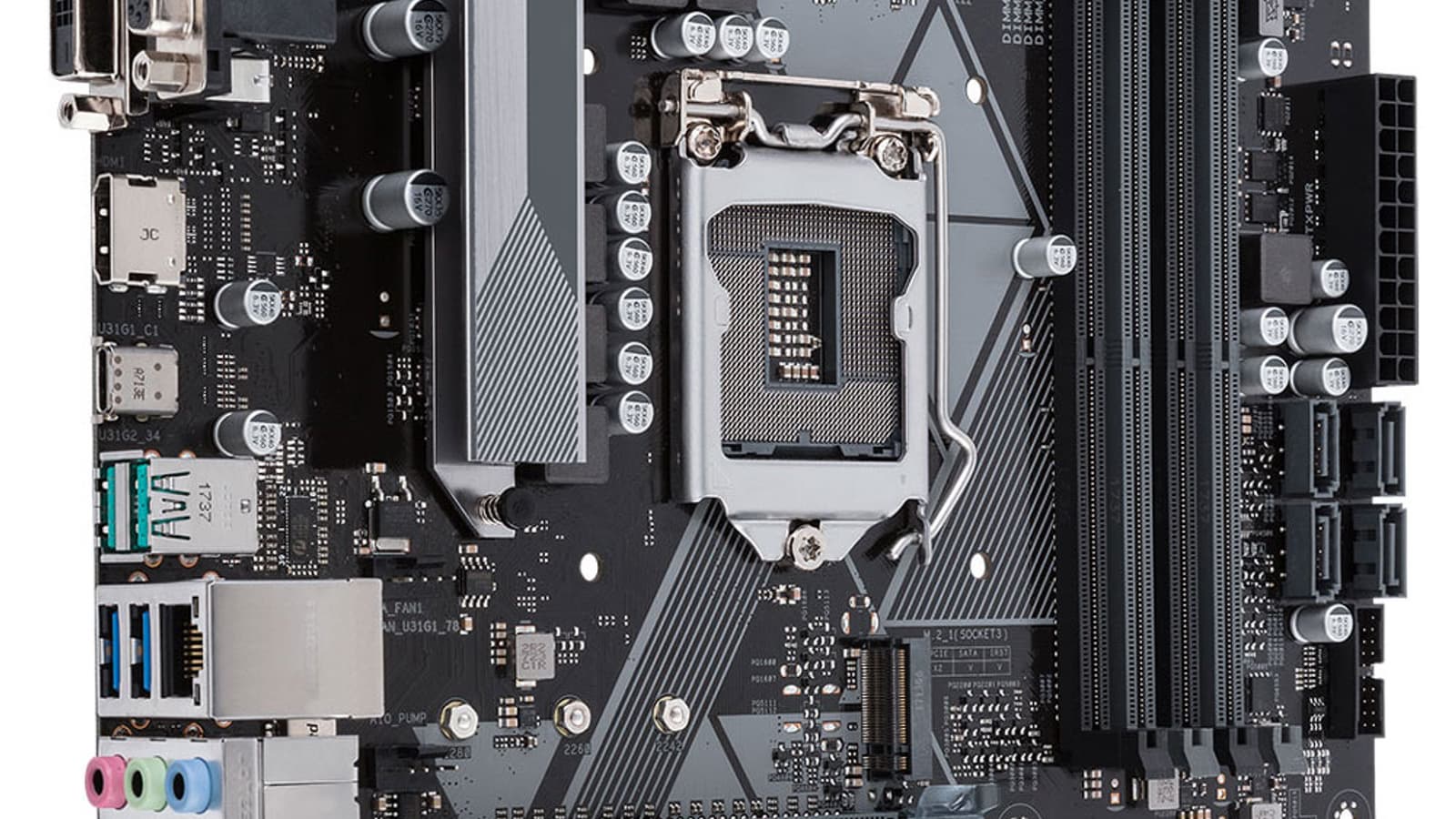

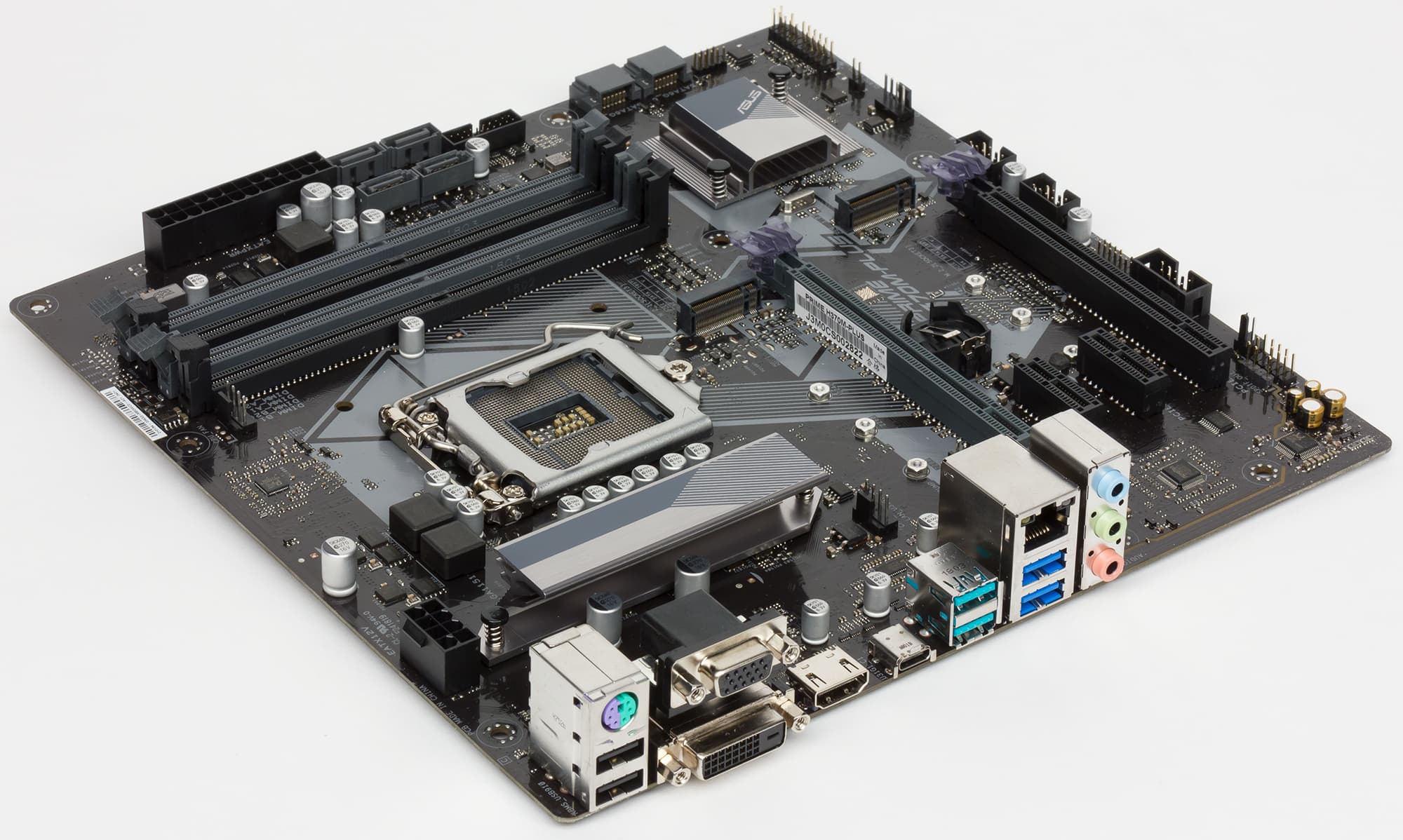

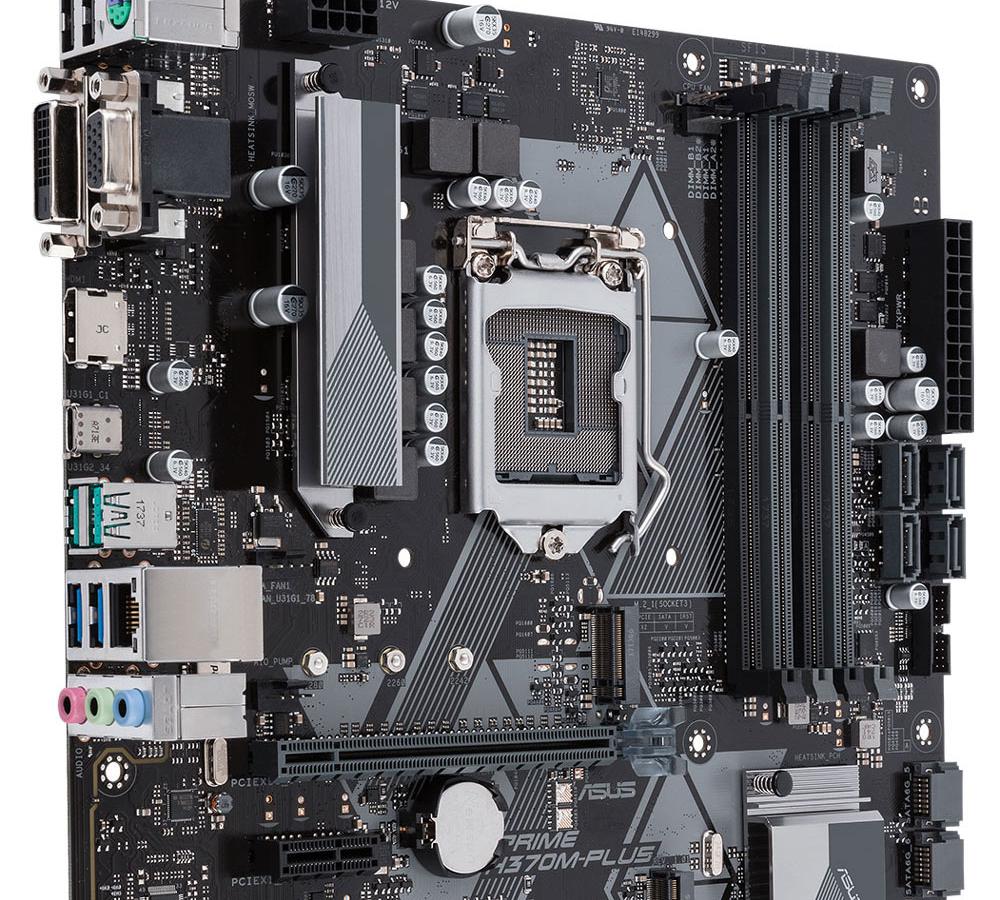

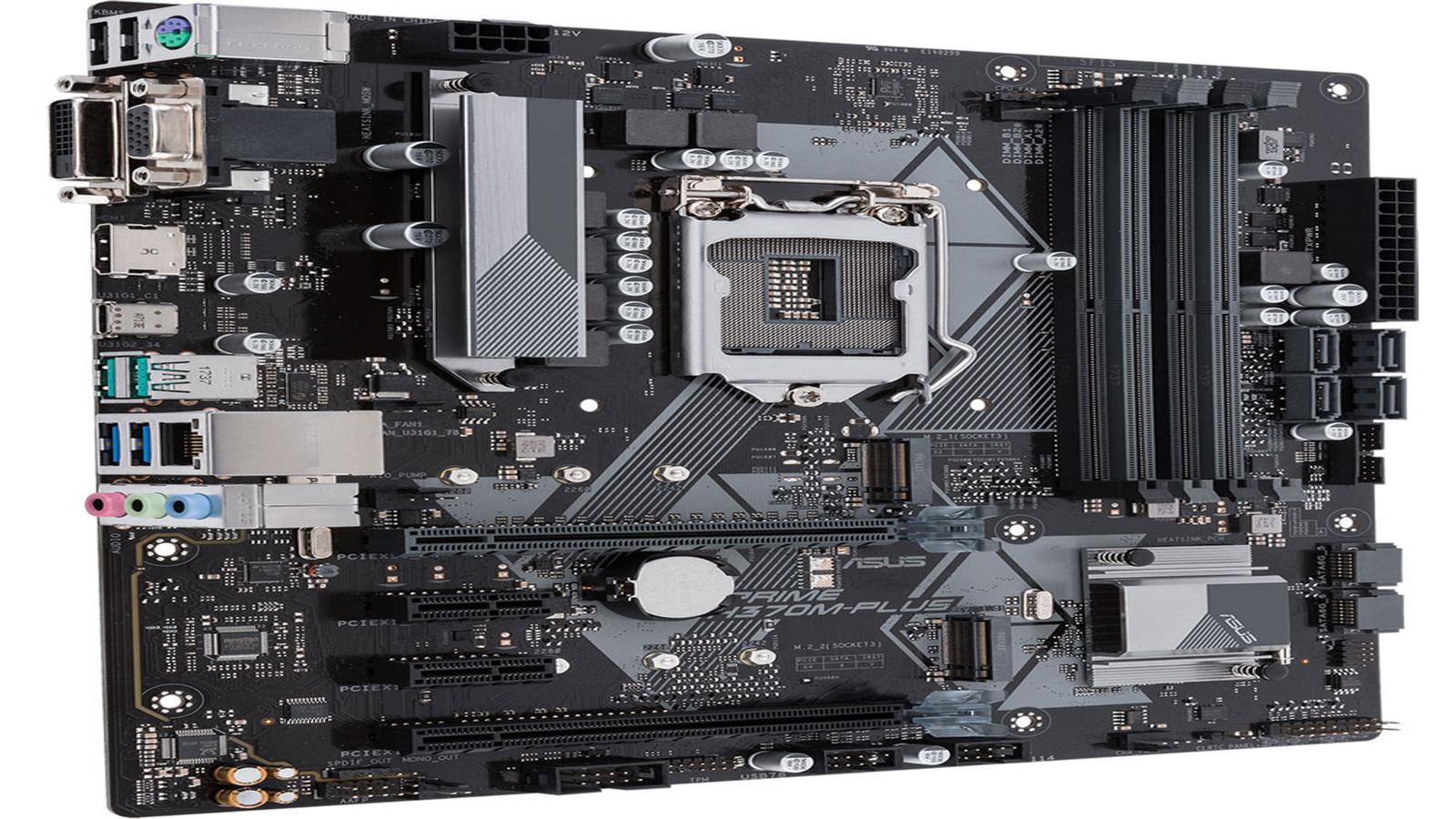

Плата Asus Prime H370M-Plus выполнена в форм-факторе microATX (244×244 мм). Для ее монтажа в корпус предусмотрено восемь отверстий.

Чипсет и процессорный разъем

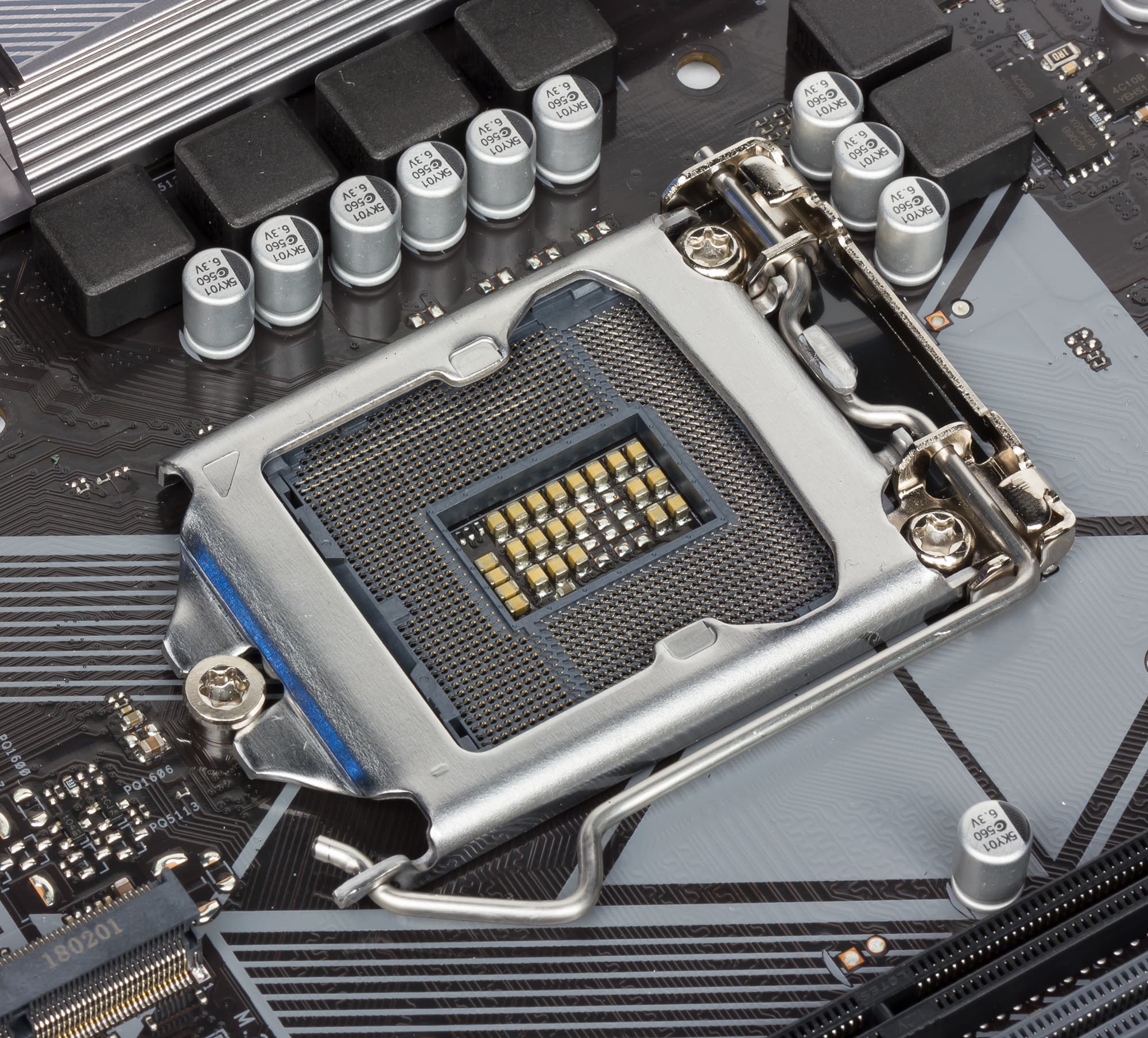

Плата Asus Prime H370M-Plus основана на новом чипсете Intel H370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

Для установки модулей памяти на плате Asus Prime H370M-Plus предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4-2666 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

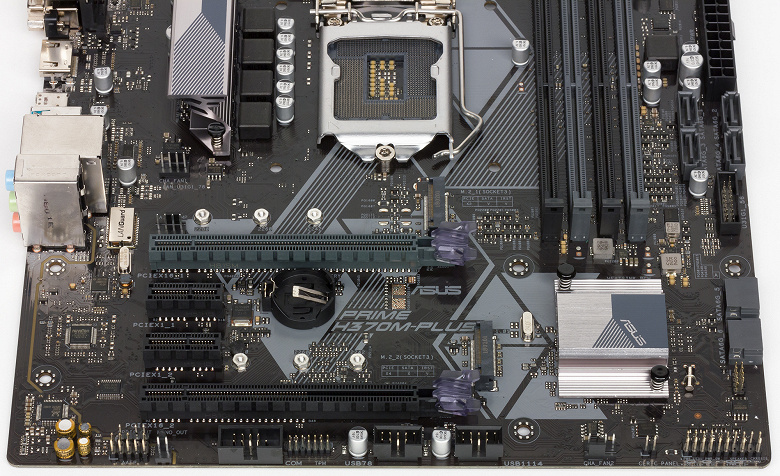

Для установки видеокарт, плат расширения и накопителей на плате Asus Prime H370M-Plus имеется два слота с форм-фактором PCI Express x16, два слота PCI Express 3.0 x1 и два разъема M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Второй слот с форм-фактором PCI Express x16 реализован на базе чипсетных линий PCIe 3.0 и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Естественно, плата не поддерживает технологию Nvidia SLI и допускает лишь объединение двух видеокарт по технологии AMD CrossFireX (в несимметричном режиме).

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel H370.

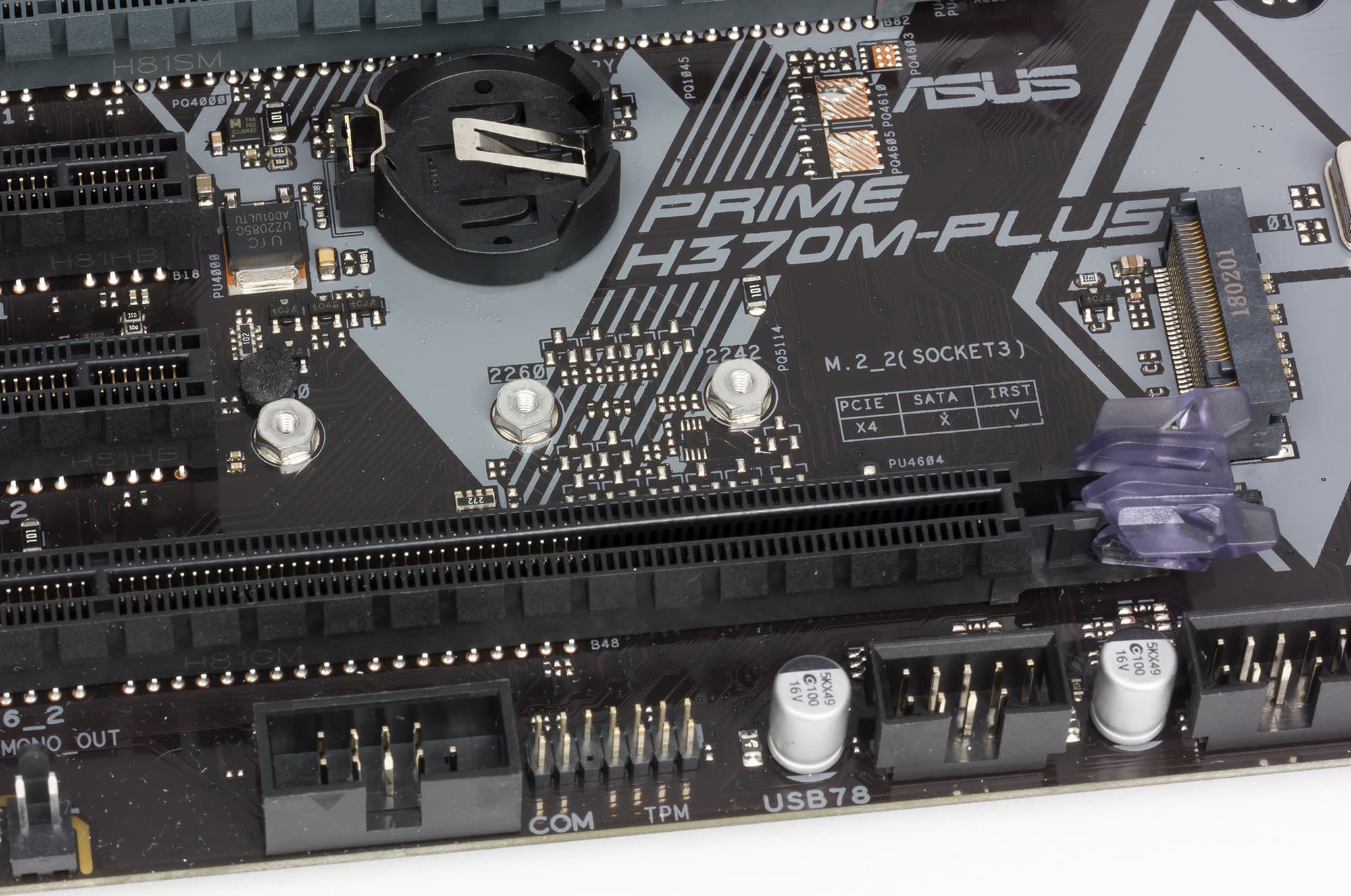

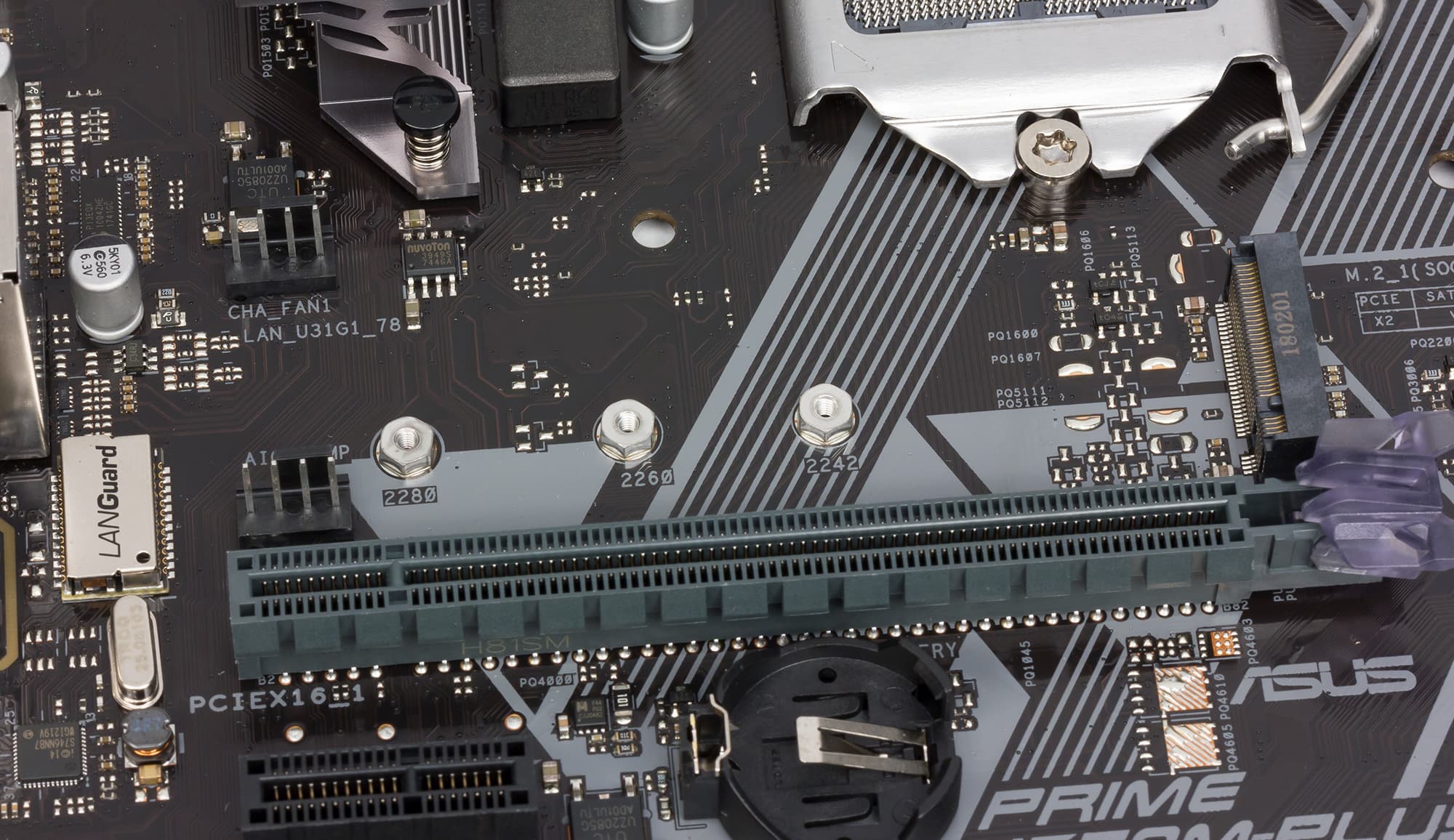

Как уже отмечалось, кроме слотов PCI Express на плате имеются два разъема M.2, реализованные через чипсет. Оба разъема поддерживают накопители типоразмера 2242/2260/2280.

Первый разъем M.2_1 поддерживает накопители с интерфейсом PCIe 3.0 x2 и SATA, а второй разъем (M.2_2) — только с интерфейсом PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4, DVI-D и даже уже устаревший VGA (D-Sub).

Напомним, что чипсет Intel H370 нативно не поддерживает VGA-видеовыход, и для его реализации используется чип Realtek RTD2166.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel H370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

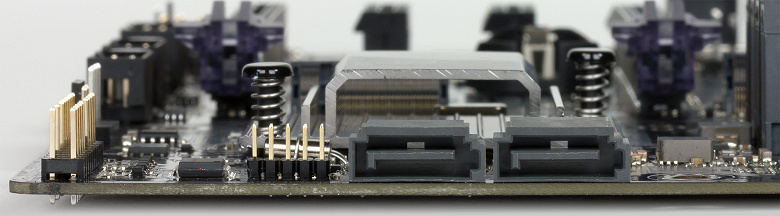

Четыре порта на плате сделаны вертикальными, а еще два — горизонтальными.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все USB-порты реализованы непосредственно через новый чипсет Intel H370. Напомним, что главная особенность Intel H370 заключается в том, что в нем реализован контроллер USB 3.1.

Два порта USB 3.0 (Type-A), один порт USB 3.0 (Type-C), два порта USB 2.0, а также два порта USB 3.1 (Type-A) выведены на заднюю панель платы. Для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате Asus Prime H370M-Plus предусмотрен гигабитный интерфейс на базе контроллера PHY-уровня Intel i219-V.

Как это работает

Как уже отмечалось, главная особенность чипсета Intel H370 заключается в том, что в нем реализована поддержка портов USB 3.1, чего не было у чипсета H270 аналогичного уровня (прошлого поколения) и нет в топовом чипсете Intel Z370.

Чипсет Intel H370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0/3.1 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0/3.1 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 8 портов USB 3.0 и не более 4 портов USB 3.1, но так, чтобы в сумме было не более 8 портов USB 3.1/USB 3.0, а общее количество USB-портов (включая USB 2.0) не превосходило 14. Кроме того, должно быть не более 6 портов SATA и не более 20 портов PCIe 3.0.

Вообще, если сравнивать чипсеты Intel Z370 и Intel H370, то можно выделить следующие основные отличия. Во-первых, чипсет Intel Z370 позволяет разгонять процессор и память, чего нельзя реализовать на плате с чипсетом Intel H370. Во-вторых, чипсет Intel Z370 позволяет комбинировать 16 процессорных линий PCIe 3.0 как один порт x16, как два порта x8 или как один порт x8 и два порта x4. Чипсет Intel H370 позволяет группировать эти линии только в порт x16. В-третьих, в чипсете Intel H370 на четыре порта PCIe 3.0 меньше, чем в чипсете Intel Z370. В-четвертых, чипсет Intel Z370 обеспечивает поддержку технологии Intel RST для PCIe 3.0 для трех устройств, а чипсет Intel H370 — только для двух. В-пятых, чипсет Intel Z370 поддерживает больше портов USB 3.0 (до 10), но не поддерживает порты USB 3.1. И последнее отличие заключается в том, чипсет Intel H370 имеет встроенный контроллер CNVi (Connectivity Integration), обеспечивающий работу соединений Wi-Fi (802.11ac, до 1,733 Гбит/с) и Bluetooth.

На плате Asus Prime H370M-Plus нет модуля беспроводной связи, но, тем не менее, скажем буквально пару слов о CNVi. Это не полноценный контроллер — скорее, MAC. Для полноценной работы контроллера нужна еще плата (Intel Wireless-AC 9560) с разъемом M.2. Ситуация в данном случае примерно такая же, как с интегрированным в чипсет гигабитным контроллером MAC-уровня, который нуждается в контроллере PHY-уровня (на данной плате это Intel i219-V). Преимущество для производителей в данном случае в том, что плата Intel Wireless-AC 9560 дешевле, чем отдельный полноценный Wi-Fi-контроллер. Вот, собственно, и все.

А теперь посмотрим, как возможности чипсета Intel H370 реализованы в варианте платы Asus Prime H370M-Plus.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, два слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей и гигабитный сетевой контроллер. Все это в совокупности требует 13 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA, два порта USB 3.1 и пять портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается 26 HSIO-портов. Правда, мы не учли, что один разъем M.2 для SSD-накопителей может работать в SATA-режиме, но тут все предельно просто: разъем M.2_1 разделяется по линии SATA c портом SATA#2. Если разъем M.2_1 используется в режиме SATA, то порт SATA#2 будет недоступен. Настройка работы разъема M.2 может быть произведена в BIOS Setup платы.

Блок-схема платы Asus Prime H370M-Plus показана на рисунке.

Дополнительные особенности

Никаких дополнительных особенностей у платы нет — это просто не тот ценовой сегмент. Впрочем, по сегодняшнему дню к особенностям данной платы можно, пожалуй, отнести отсутствие подсветки и отсутствие разъемов для подключения светодиодных лент. Единственное, что на плате светится, так это замки на слотах PCI Express x16 (под ними просто встроены светодиоды оранжевого свечения).

Система питания

Как и большинство плат, модель Asus Prime H370M-Plus имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

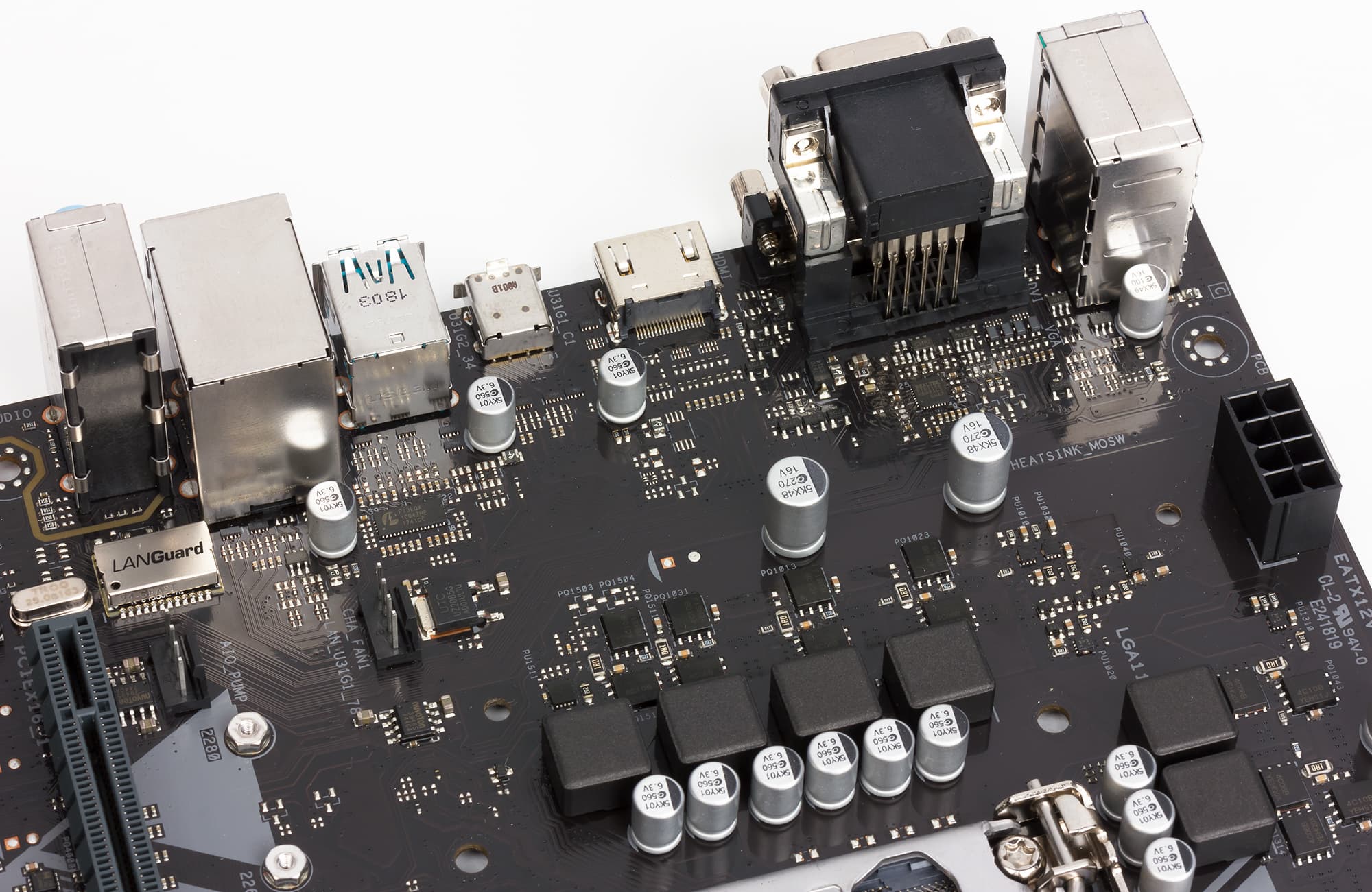

Регулятор напряжения питания процессора на плате является 6-канальным (4+2). Управляется регулятор PWM-контроллером с маркировкой ASP1400CTB. В каждом канале питания используется пара MOSFET-транзисторов 4C06B и 4C10B компании On Semiconductor.

Система охлаждения

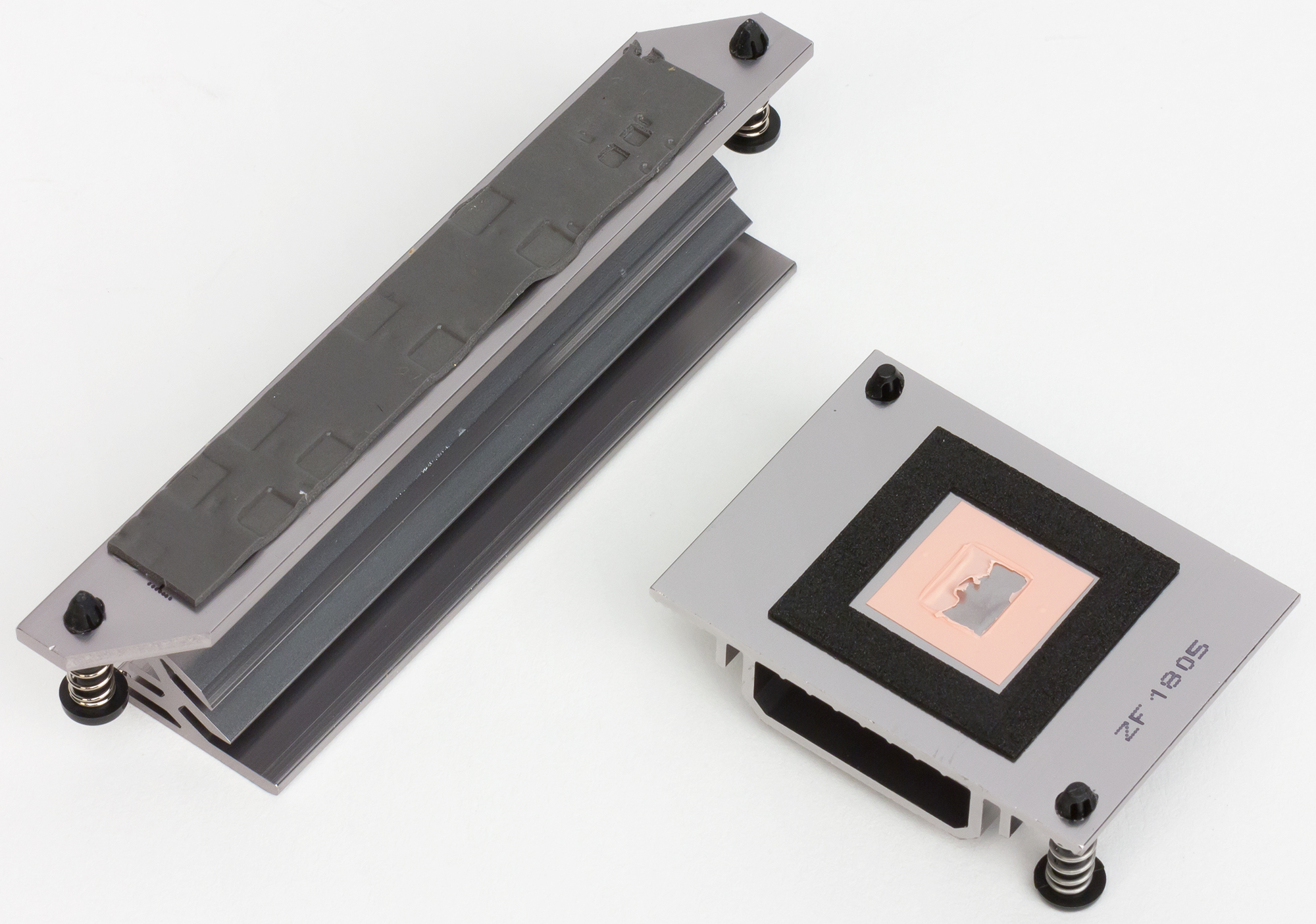

Система охлаждения платы Asus Prime H370M-Plus скорее номинальная. Есть два миниатюрных радиатора, один их которых расположен около процессорного разъема и предназначен для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Впрочем, этот радиатор закрывает MOSFET-транзисторы только четырех каналов питания, которые используются для ядер процессора, а MOSFET-транзисторы еще двух каналов ничем не закрыты.

Второй радиатор (полый внутри) предназначен для охлаждения чипсета. Оба радиатора крепятся к плате пластиковыми клипсами.

Помимо этого, на плате предусмотрено четыре четырехконтактных разъема для подключения вентиляторов. Один разъем предназначен для кулера процессора, еще два — для дополнительных корпусных вентиляторов, и еще один разъем предназначен для подключения помпы СВО.

Энергопотребление

Мы тестировали плату Asus Prime H370M-Plus с процессором Intel Core i5-8400. При тестировании не использовалась видеокарта (монитор подключался к процессорному графическому ядру). Кроме того, при тестировании устанавливались четыре модуля памяти DDR-2400 по 4 ГБ (всего 16 ГБ), а в качестве системного накопителя применялся SSD Seagate ST480FN0021.

В ходе тестирования измерялось энергопотребление всего стенда на базе платы Asus Prime H370M-Plus от розетки, а также энергопотребление процессора по линии 12 В и энергопотребление всей платы (без учета блока питания) с использованием измерительного блока, подключаемого в разрыв между платой и блоком питания. Для стрессовой загрузки процессора использовалась утилита Prime95 (тест Small FFT).

Итак, сначала энергопотребление всего стенда (с блоком питания) от розетки. Выяснилось, что в режиме простоя энергопотребление стенда составляет 25 Вт, а в режиме стрессовой загрузки процессора энергопотребление может доходить до 150 Вт в максимуме, но при долговременной нагрузке стабилизируется на уровне 110 Вт.

Энергопотребление в простое 25 Вт
Энергопотребление при стрессовой загрузке процессора 110 Вт

Результаты измерения энергопотребления системы с использованием аппаратного комплекса следующие. В режиме стрессовой загрузки процессора его установившееся энергопотребление составляет 85 Вт, а энергопотребление всей платы — 90 Вт.

Энергопотребление процессора по шине 12 В 85 Вт
Энергопотребление всей платы 90 Вт

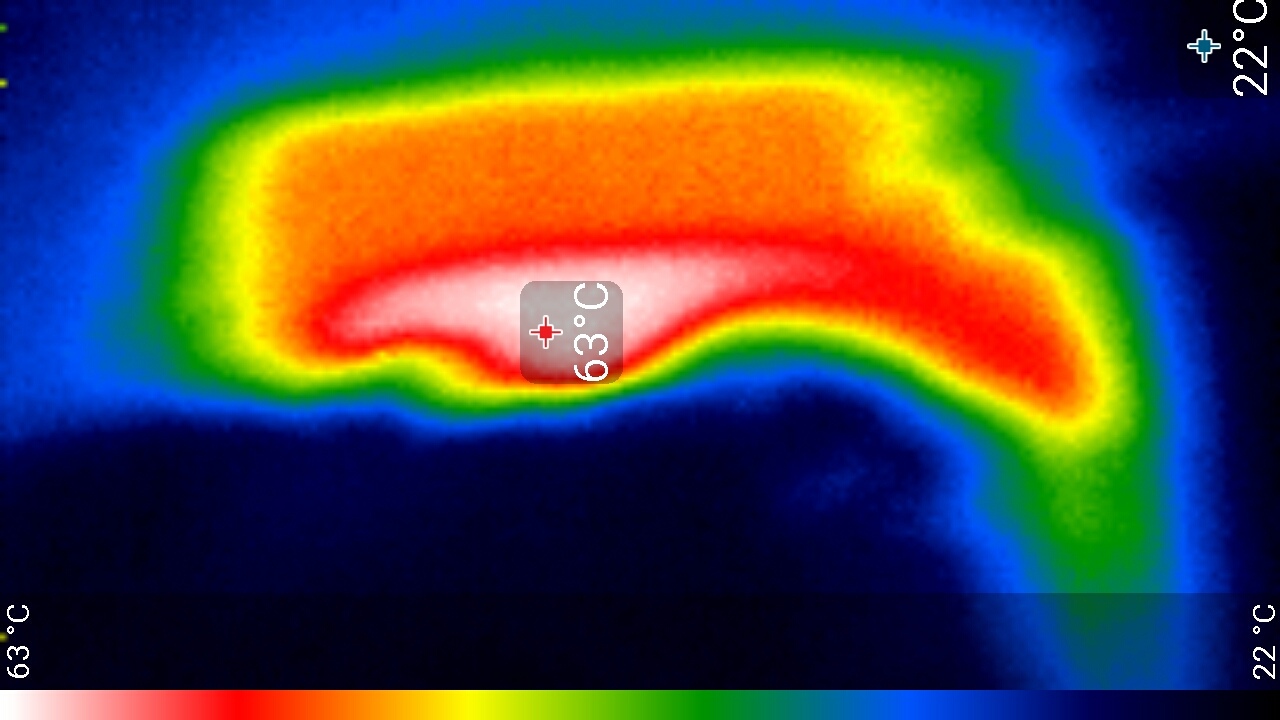

Нужно отметить, что в режиме стрессовой загрузки процессора (напомним, мы использовали Core i5-8400) радиатор VRM-модуля сильно нагревается. По показаниям тепловизора, температура радиатора составляет 63-65 °C.

Аудиоподсистема

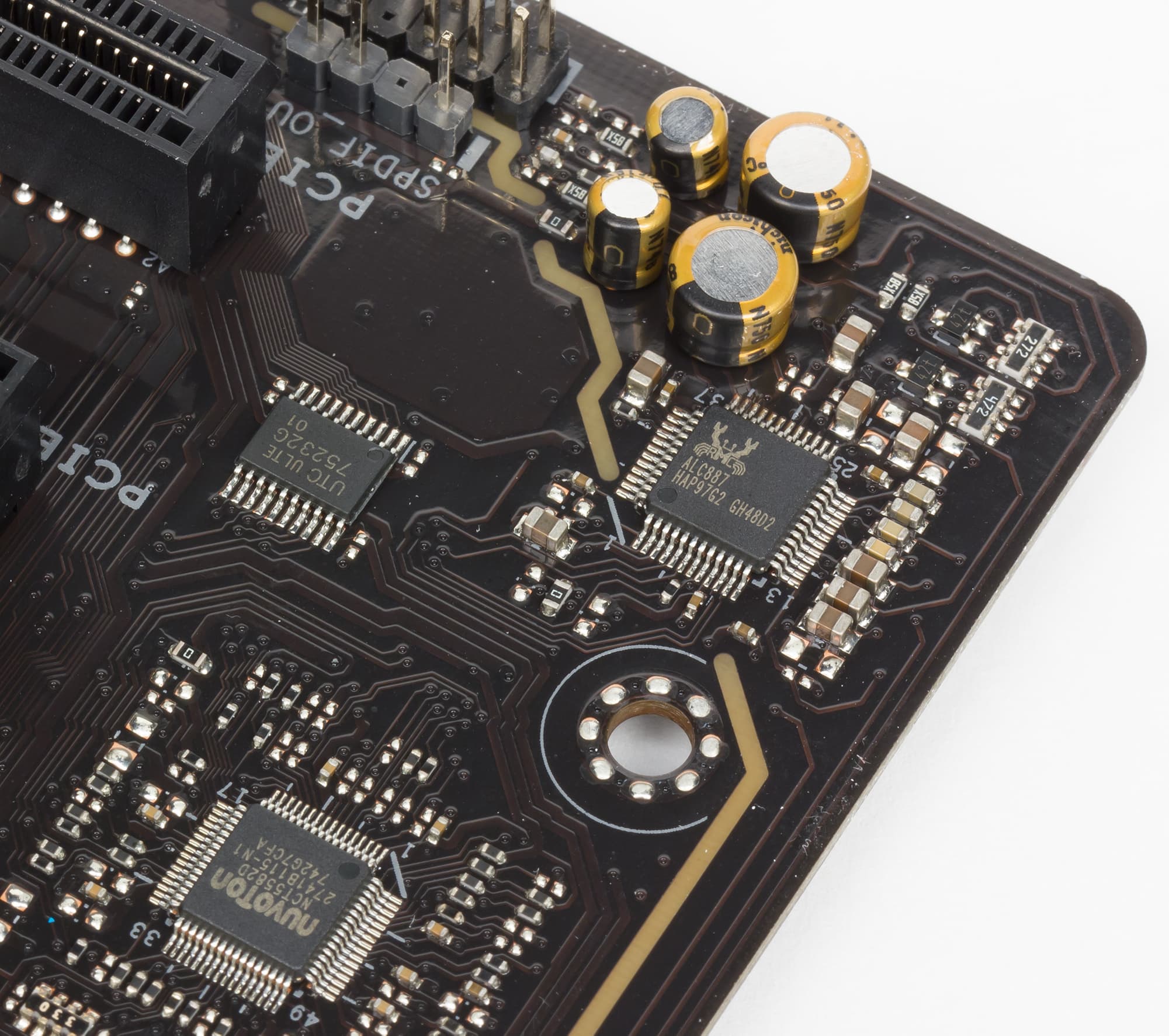

Аудиоподсистема платы Asus Prime H370M-Plus очень простая. Она основана на кодеке Realtek ALC887, изолирована на уровне слоев PCB от прочих компонентов платы и выделена в отдельную зону.

На задней панели платы предусмотрено три аудиоразъема типа миниджек (3,5 мм).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Prime H370M-Plus получил оценку «Очень хорошо».

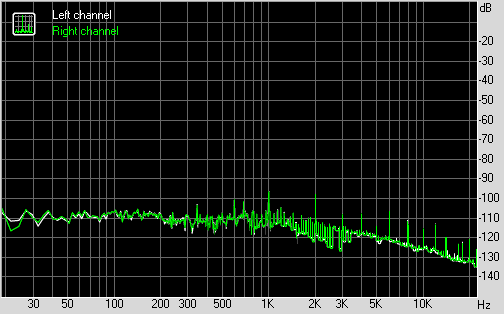

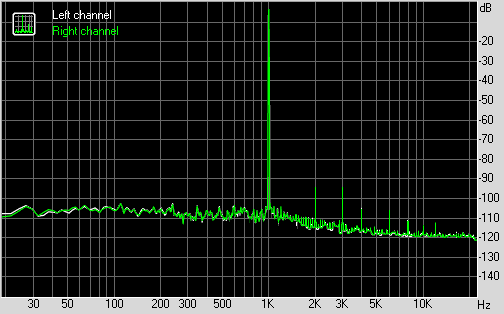

Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

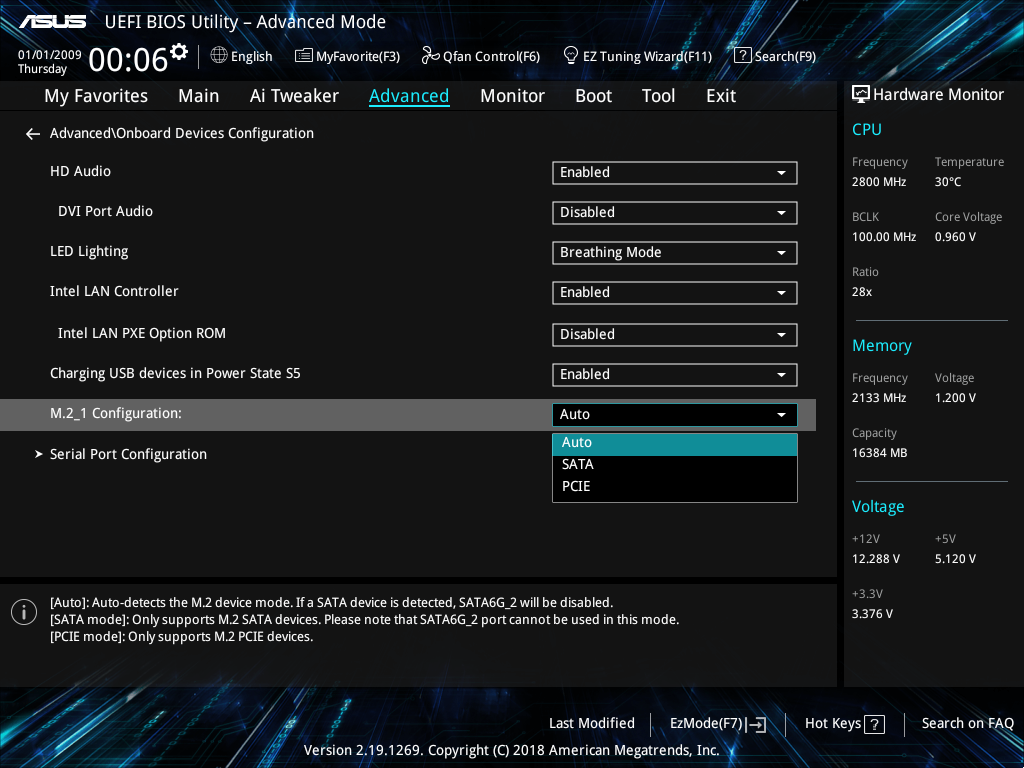

Теперь о возможностях по настройке через утилиту UEFI BIOS. Собственно, интересного здесь немного, поскольку чипсет Intel H370 не позволяет разгонять процессор и память. Правда, утилиту настройки UEFI BIOS особенно переделывать не стали (в сравнении с тем, что есть на платах с Intel Z370) и оставили кажущуюся возможность разгона памяти. «Разгонять» таким образом память можно аж до частоты 8533 МГц, но плата после такого выбора просто не заведется. Реально можно разгонять память лишь до 2666 МГц — эта частота поддерживается официально.

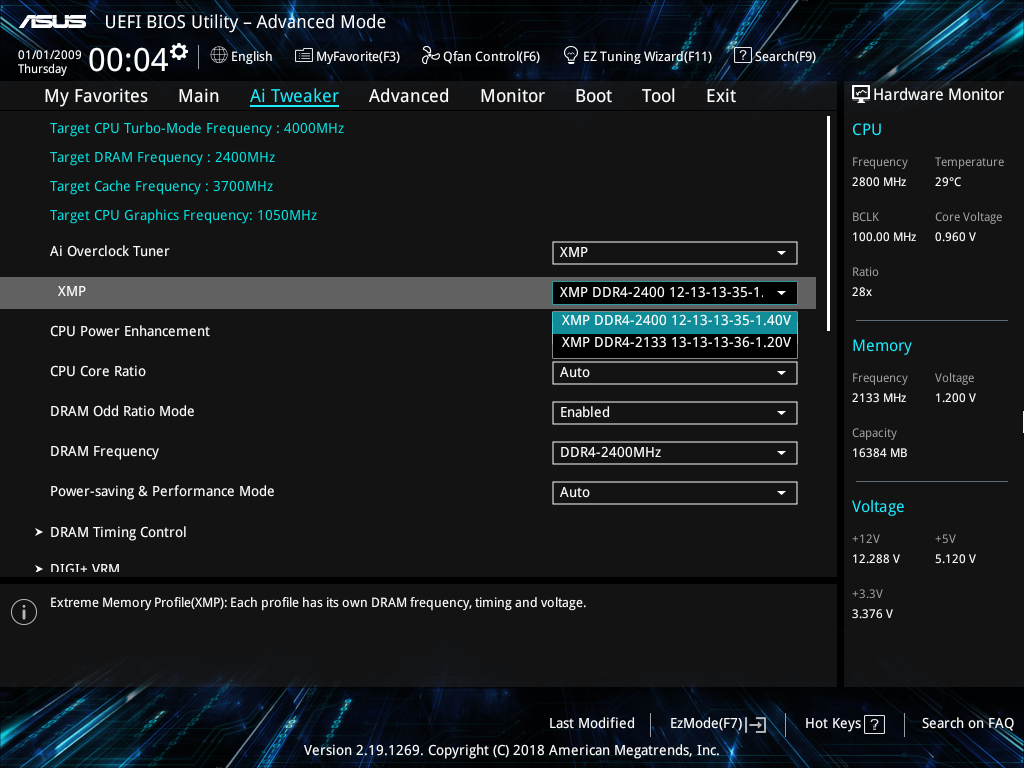

Есть, конечно, возможность активации XMP-профиля памяти.

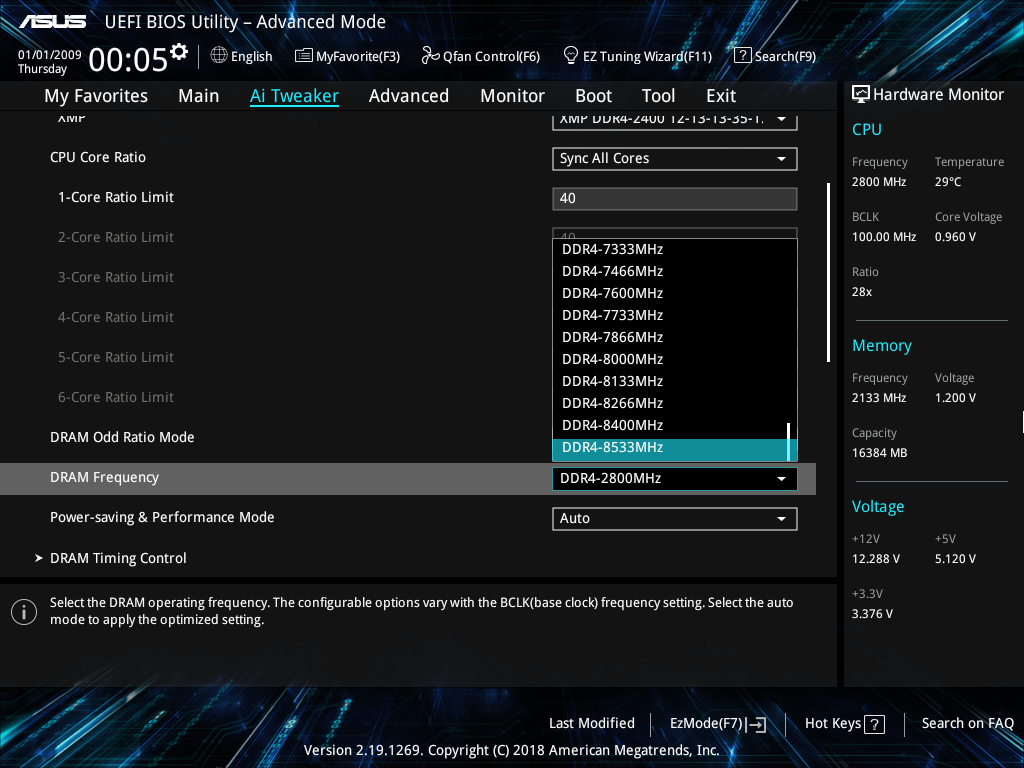

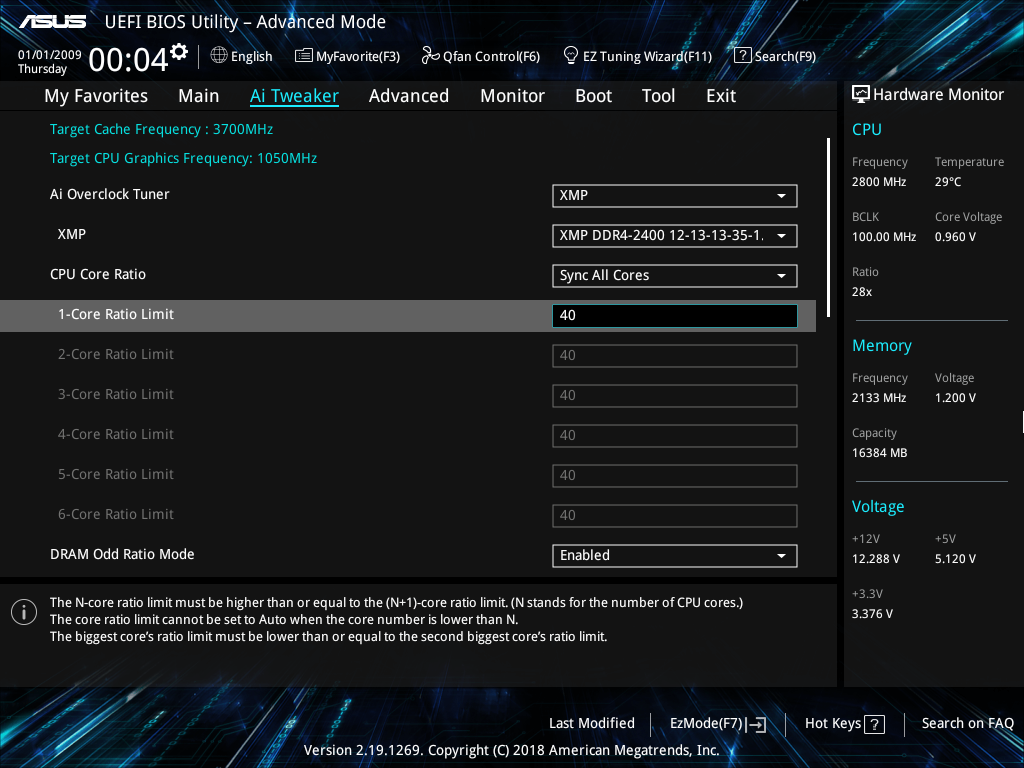

Как уже отмечалось, чипсет Intel H370 не поддерживает возможность разгона даже процессоров K-серии. Единственное, что можно сделать в данном случае (как для процессоров K-серии, так и для обычных), это зафиксировать для всех ядер максимальное значение коэффициента умножения, определяемое режимом Turbo Boost. К примеру, для процессора Core i5-8400 максимальное значение частоты в режиме Turbo Boost составляет 4 ГГц. Соответственно, для всех ядер процессора можно зафиксировать коэффициент умножения, равный 40.

Остальные возможности вполне типичные. Например, можно настроить работу VRM-модуля, но вряд ли это актуально, поскольку возможности нормального разгона процессора все равно нет.

Выводы

Asus Prime H370M-Plus — это очень простая плата, у которой нет никаких излишеств, все очень скромно и по делу. К ее преимуществам можно отнести отсутствие RGB-подсветки, что сегодня уже большая редкость. Это плата для недорогих «рабочих лошадок». На момент подготовки обзора она стоила в московской рознице примерно 8500 рублей, но по словам представительства компании Asus, вскоре ее стоимость на российском рынке составит 7700 рублей.

20 апреля 2018 Г.
