Обзор материнской платы Asus Prime H310M-D на чипсете Intel H310

Как-то так повелось, что на тесты попадались в основном материнские платы топового и даже премиального сегментов. Были и среднебюджетные решения, вот реально малобюджетных почти и не попадалось. Мы решили прервать эту практику и взять на тест бюджетный продукт даже не на топовом чипсете, а на одном из самых урезанных — Intel H310. Тем не менее, она имеет объединяющий процессоры Intel 8-го и 9-го поколений Socket LGA 1151v2.

Да, изначально плата подразумевала поддержку только 8ххх серий процессоров Intel (просто потому что выпущена была еще до появления 9ххх поколения), затем BIOS был обновлен, и процессоры 9ххх также прекрасно работают в этой плате. Рассуждать о том, зачем те или иные процессоры в этом ценовом сегменте — нет никакого смысла. Тут уже в основном люди смотрят на цены.

Конечно, такого рода платы стоят уже не 30 — 40 — 60 тысяч рублей (стоимость некоторых премиальных плат в HEDT), а всего 5 — 7, поэтому могут пользоваться спросом у тех, кто решил собрать относительно недорогой, но все же сравнительно мощный ПК, ведь данный чипсет и сокет поддерживают все процессоры, вплоть до самого производительного у Intel в массовом сегменте — i9 — 9900K/KS.

Понятно, что игровой сегмент ROG не вписывается в концепцию малобюджетной материнской платы, поэтому продукт вышел в серии Prime. Более того, мы помним, что данная серия — не самая бюджетная, есть и эконом-варианты у Asus. Но тем не менее, считаю, что Prime — это хороший компромисс между вообще очень дешевыми решениями, которые и обсуждать нет смысла (вставил, воткнул, нажал, запустил — оно что-то показало, ну и хватит) и все же уже немного дорогими продуктами геймерских направленностей.

Так что приступим к изучению Asus Prime H310M-D очень детально, чтобы разобраться — что умеет и чего стоит данный продукт.

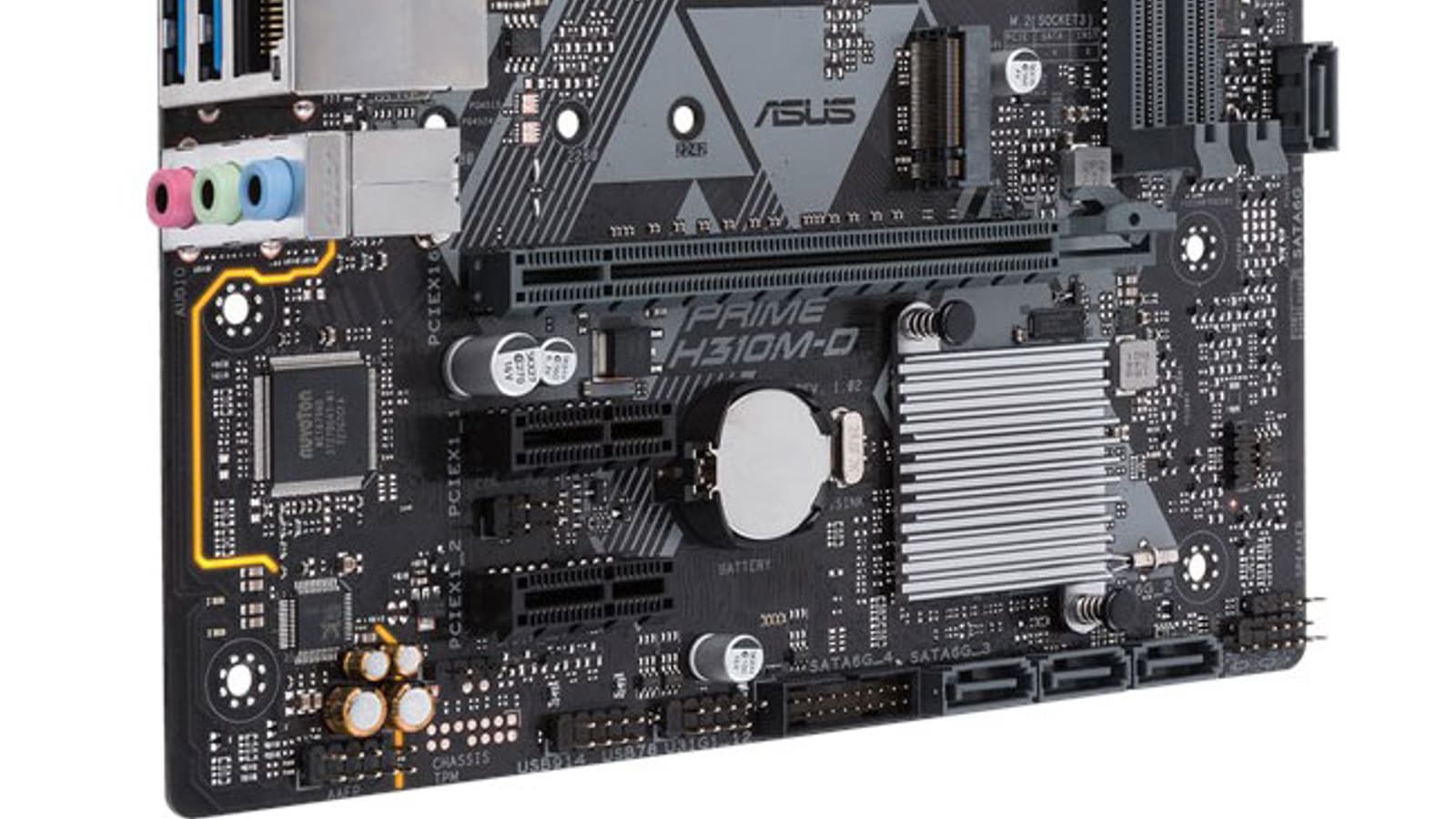

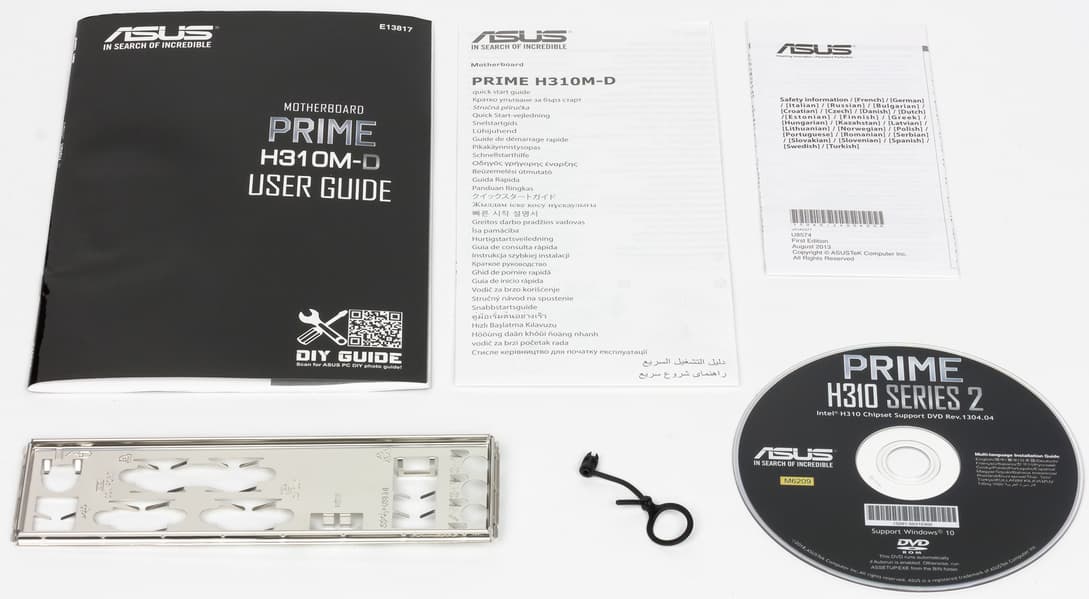

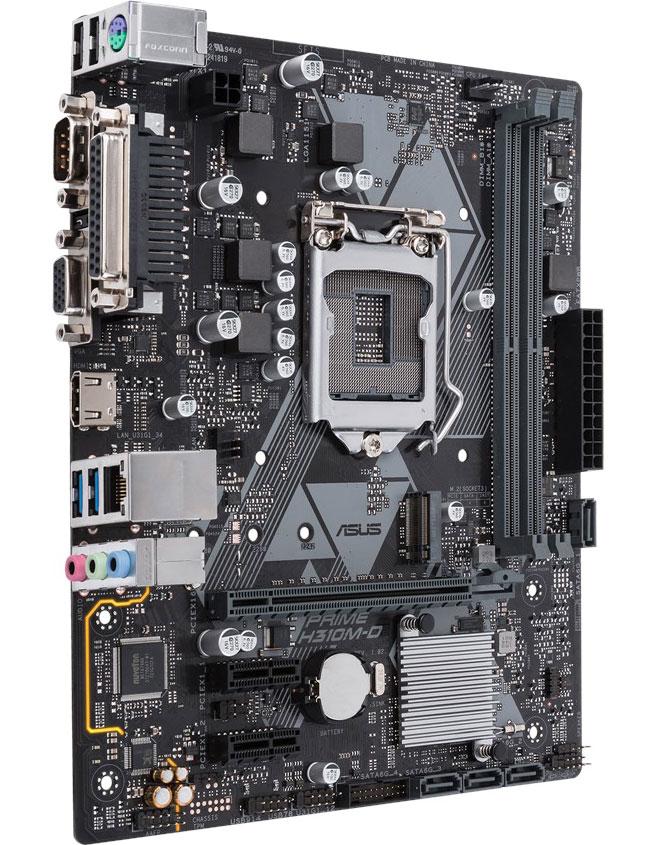

Asus Prime H310M-D поставляется в небольшой обычной коробке с дизайном серии Prime.

Внутри коробки есть два отсека: для самой материнской платы, и остального комплекта.

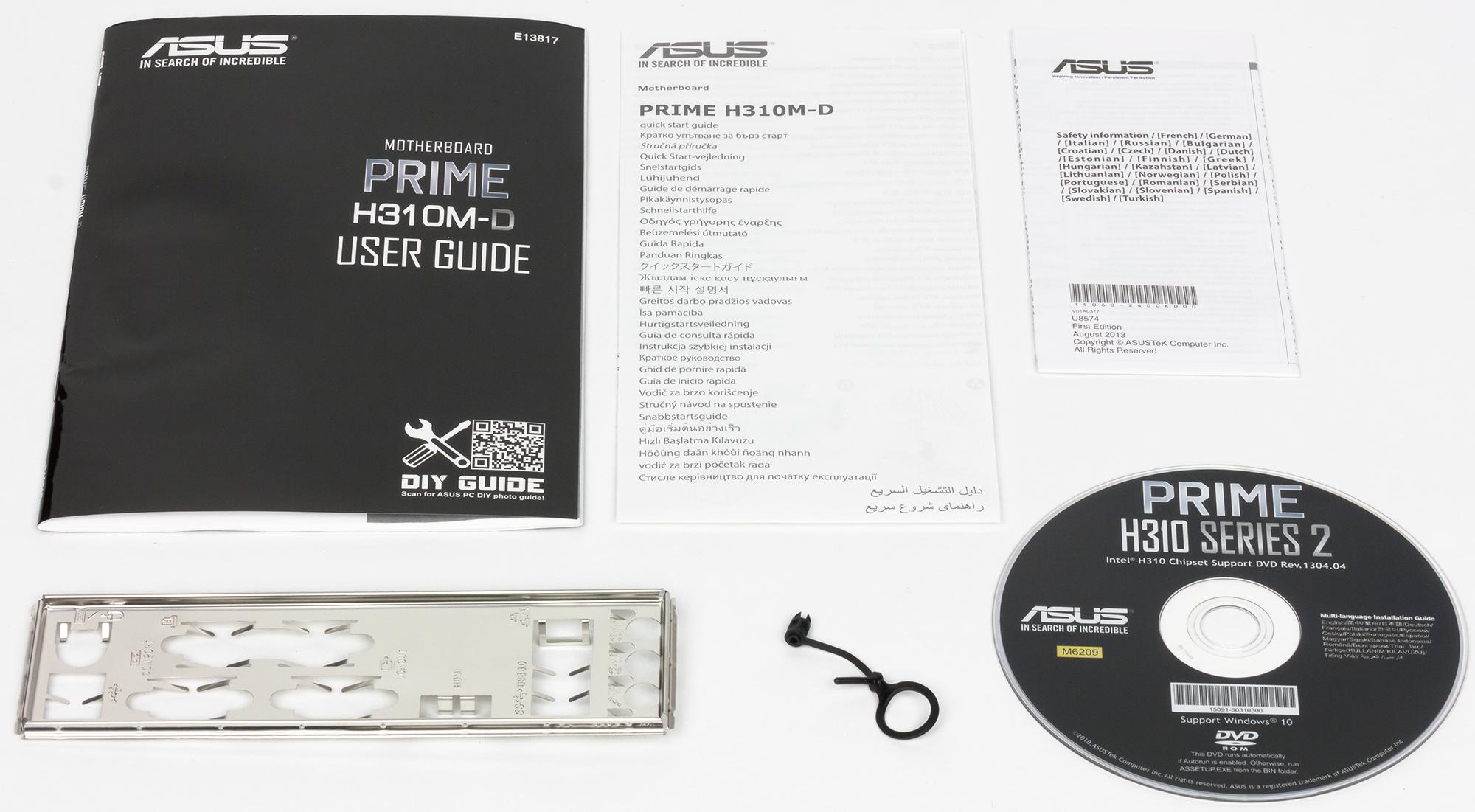

Комплект поставки очень спартанский, реально малобюджетный (даже традиционных элементов типа кабелей SATA нет), есть руководство пользователя, заглушка на заднюю панель с портами, M2 Anchor (универсальное съемное крепление модулей M.2) и накопитель типа CD.

Стоит отметить, что «заглушка» на заднюю панель с разъемами не смонтирована на самой плате, а идет отдельно, поэтому ее надо устанавливать первой в корпус ПК до материнской платы.

Форм-фактор

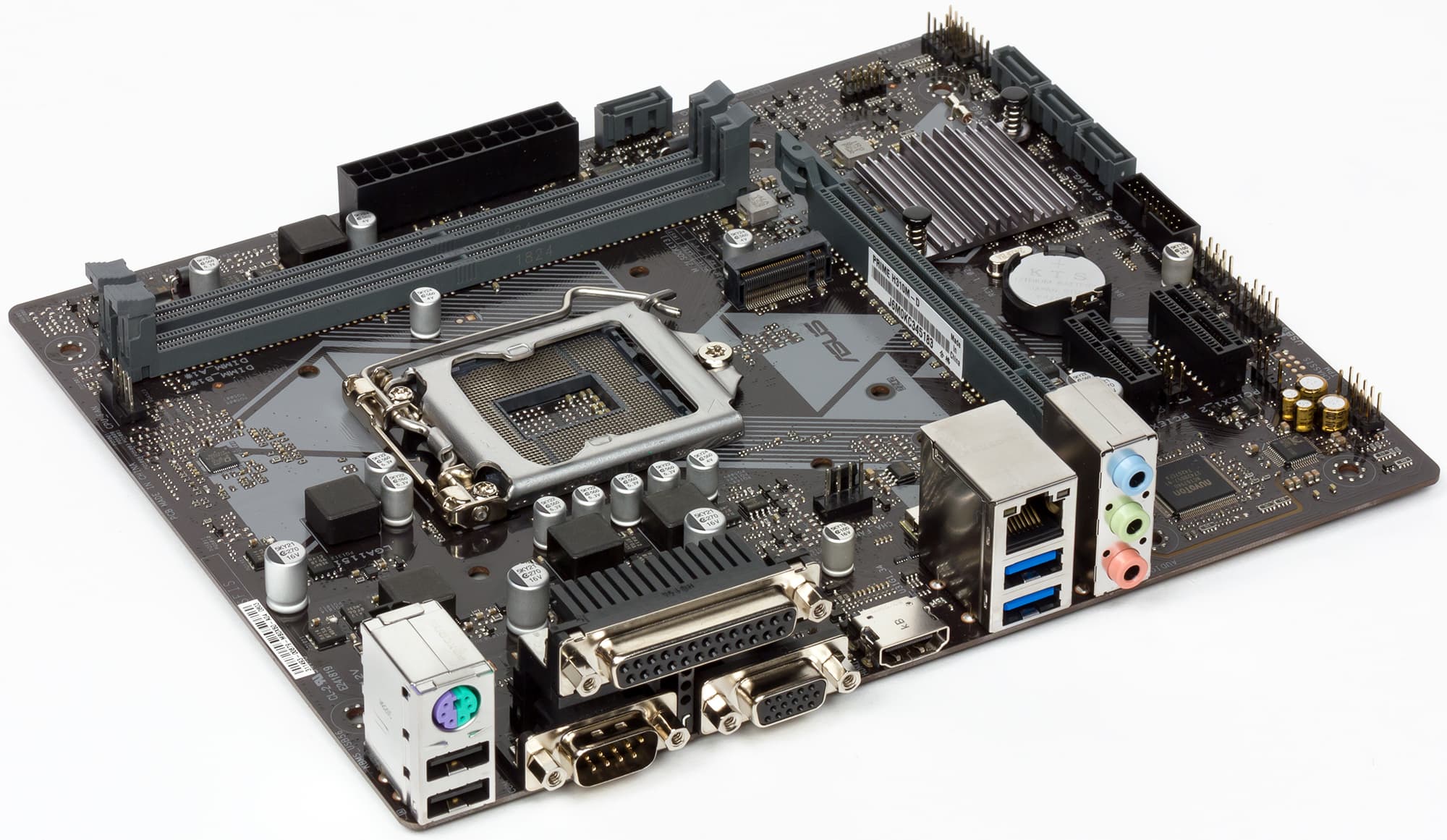

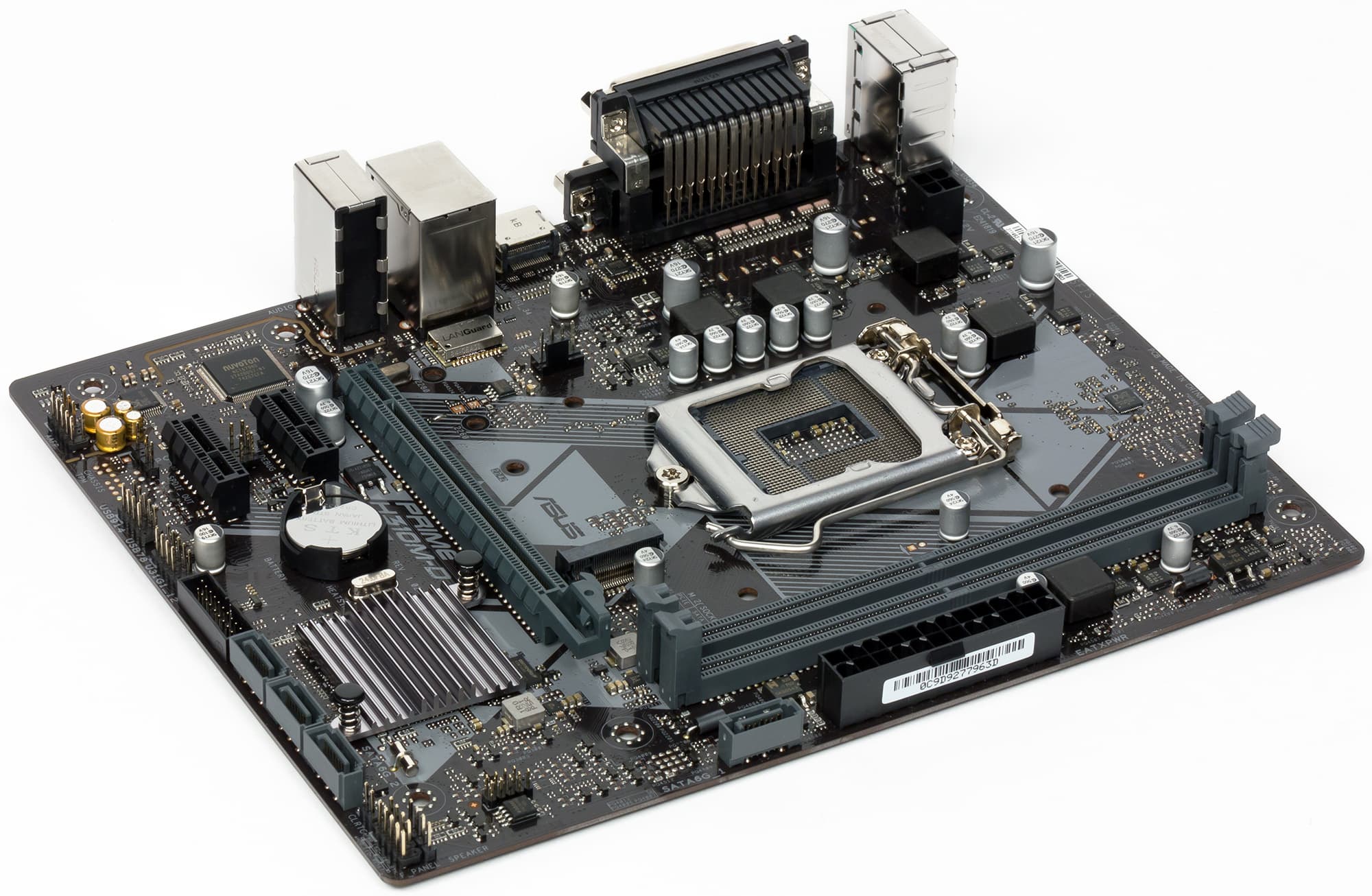

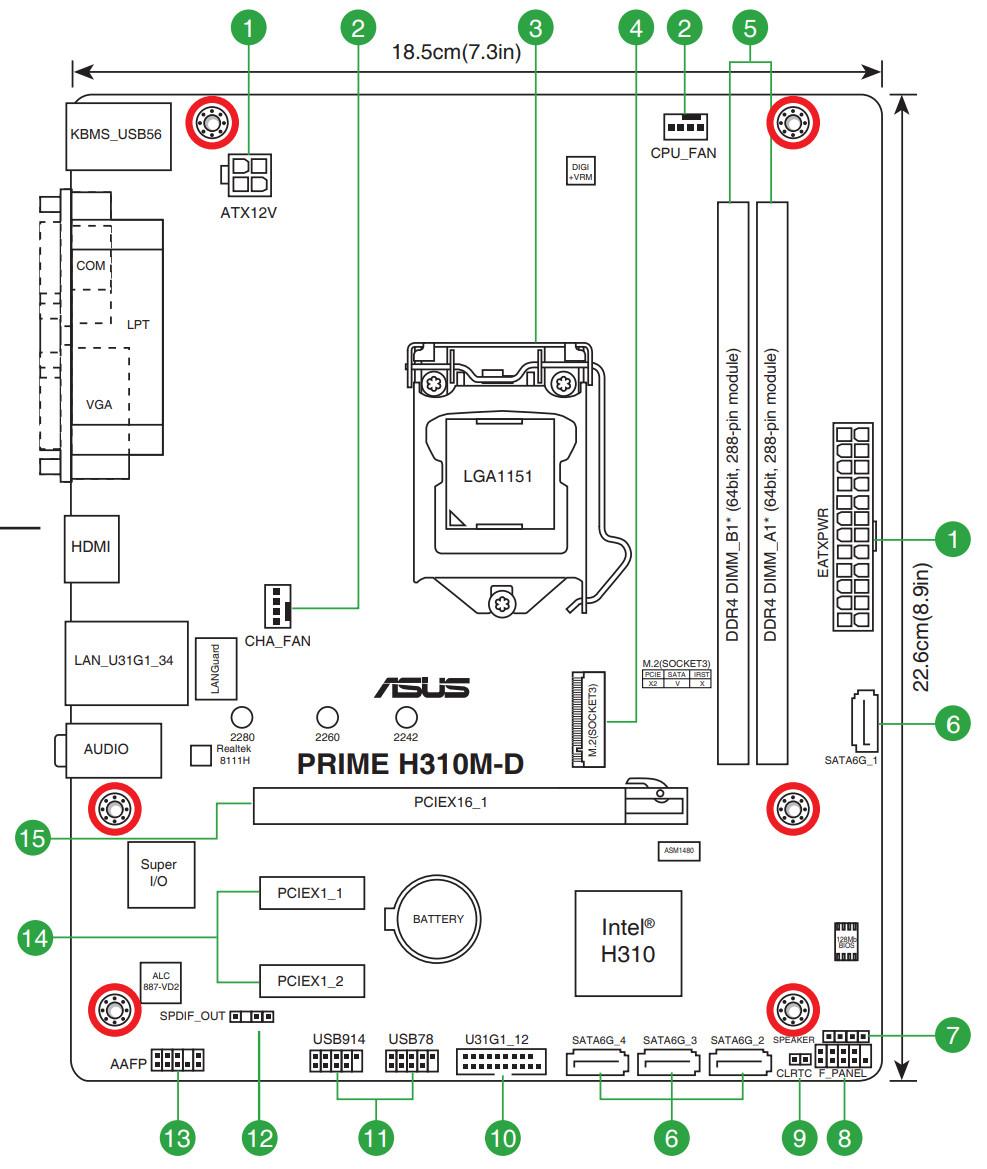

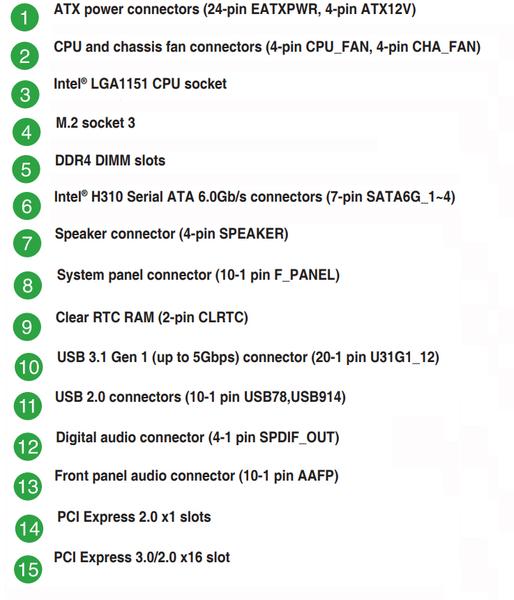

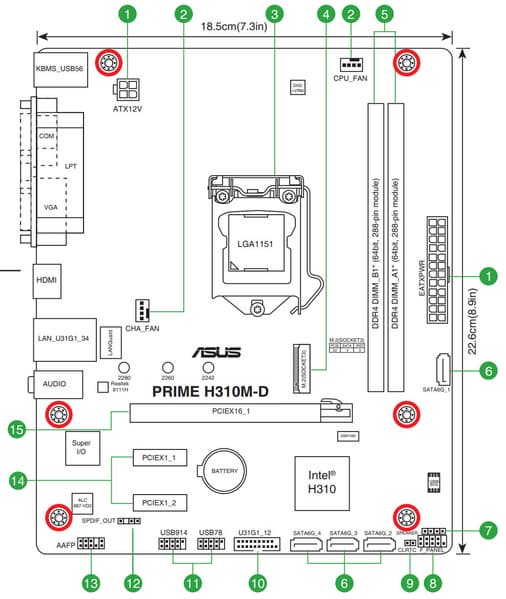

Форм-фактор microATX имеет размеры до 244×244 мм. Материнская плата Asus Prime H310M-D имеет размеры 226×185 мм, поэтому она больше подходит для форм-фактора FlexATX (однако этот термин не прижился, его считают одной из вариаций microATX). На плате имеются 6 монтажных отверстий для установки в корпус..

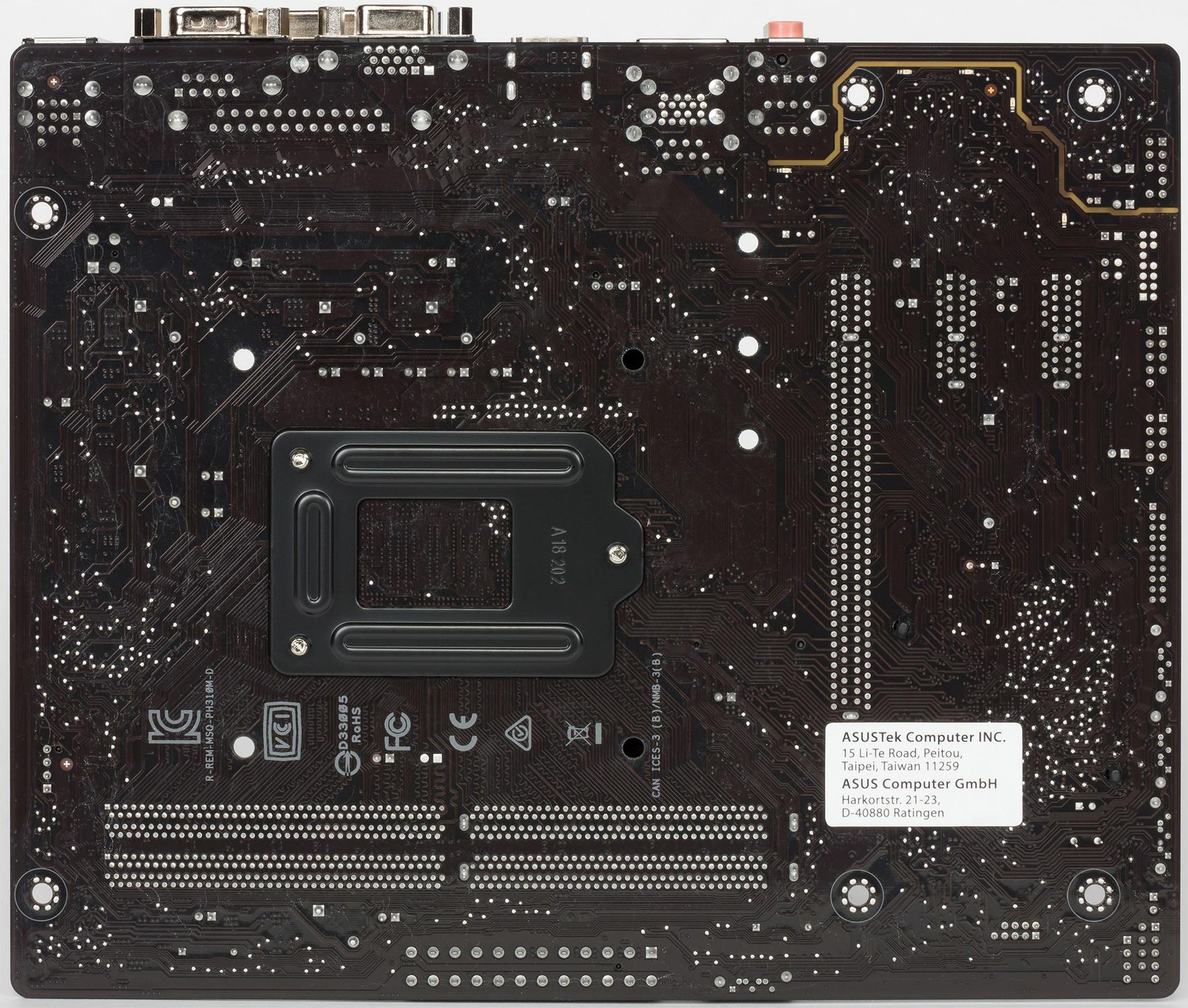

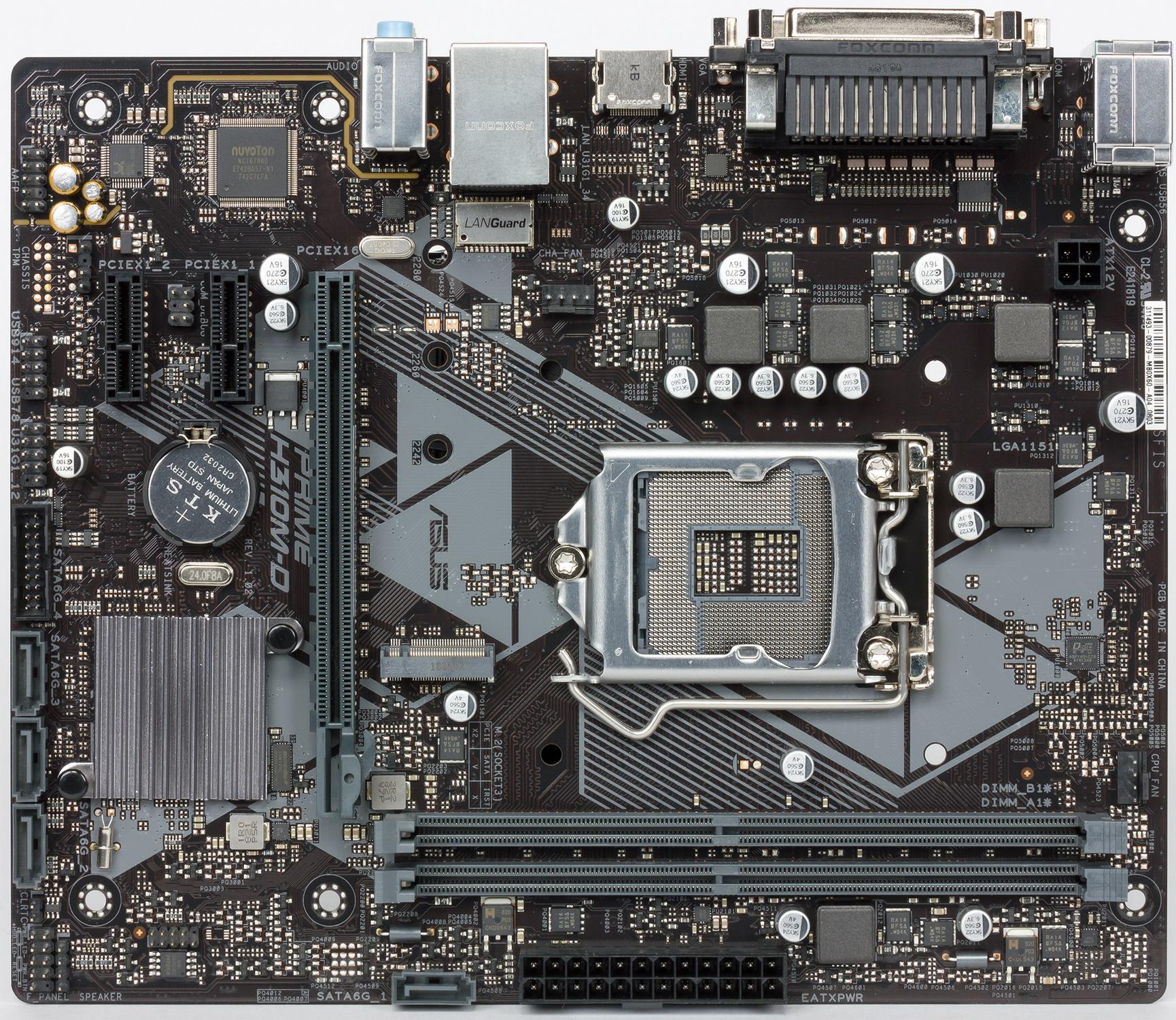

На оборотной стороне элементов нет. Обработан текстолит хорошо: во всех точках пайки срезаны острые концы.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 8-го и 9-го поколений

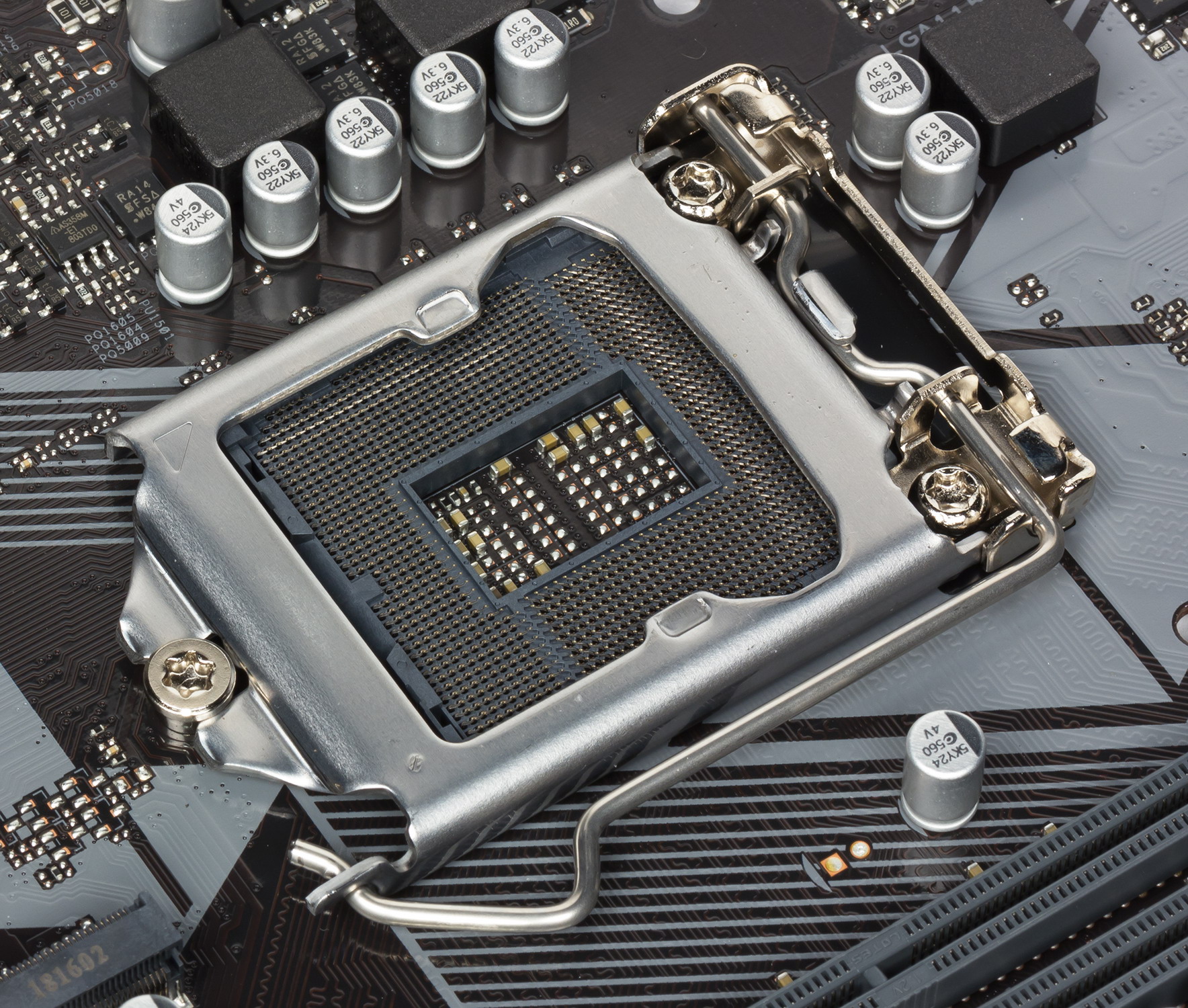

Процессорный разъем LGA 1151v2
Чипсет Intel H310
Память 2 × DDR4, до 64 ГБ, до DDR4-2666 (XMP), два канала
Аудиоподсистема 1 × Realtek ALC877 (7.1)
Сетевые контроллеры 1 × Realtek 8111H Ethernet 1 Гбит/с
Слоты расширения 1 × PCI Express 3.0/2.0 x16
2 × PCI Express 2.0 x1
Разъемы для накопителей 4 × SATA 6 Гбит/с (H310)
1 × M.2 (H310, PCI-E 2.0 x2/SATA для устройств формата 2242/2260/2280)
USB-порты 4 × USB 2.0/1.1: 2 внутренних разъема на 4 порта (H310)
2 × USB 2.0/1.1: 2 порта Type-A (черные) на задней панели (H310)
2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (H310)

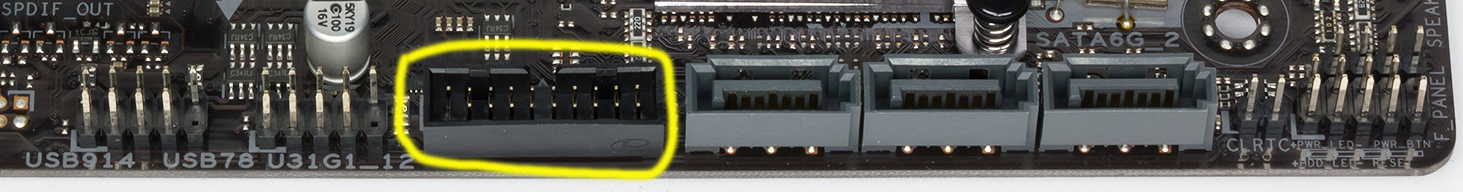

2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (H310)
Разъемы на задней панели 2 × USB 2.0/1.1 (Type-A)
2 × USB 3.2 Gen1 (Type-A)
1 × RJ-45
3 аудиоразъема типа миниджек
1 × d-Sub (VGA)
1 × HDMI 1.4
1 × LPT
1 × COM
1 × PS/2
Прочие внутренние элементы 24-контактный разъем питания ATX
1 4-контактный разъем питания EPS12V
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0
2 разъема для подключения 4-контактных вентиляторов
1 разъем аудио для передней панели корпуса
1 разъем S/PDIF
1 разъем сброса CMOS
Форм-фактор FlexATX (226×185 мм)

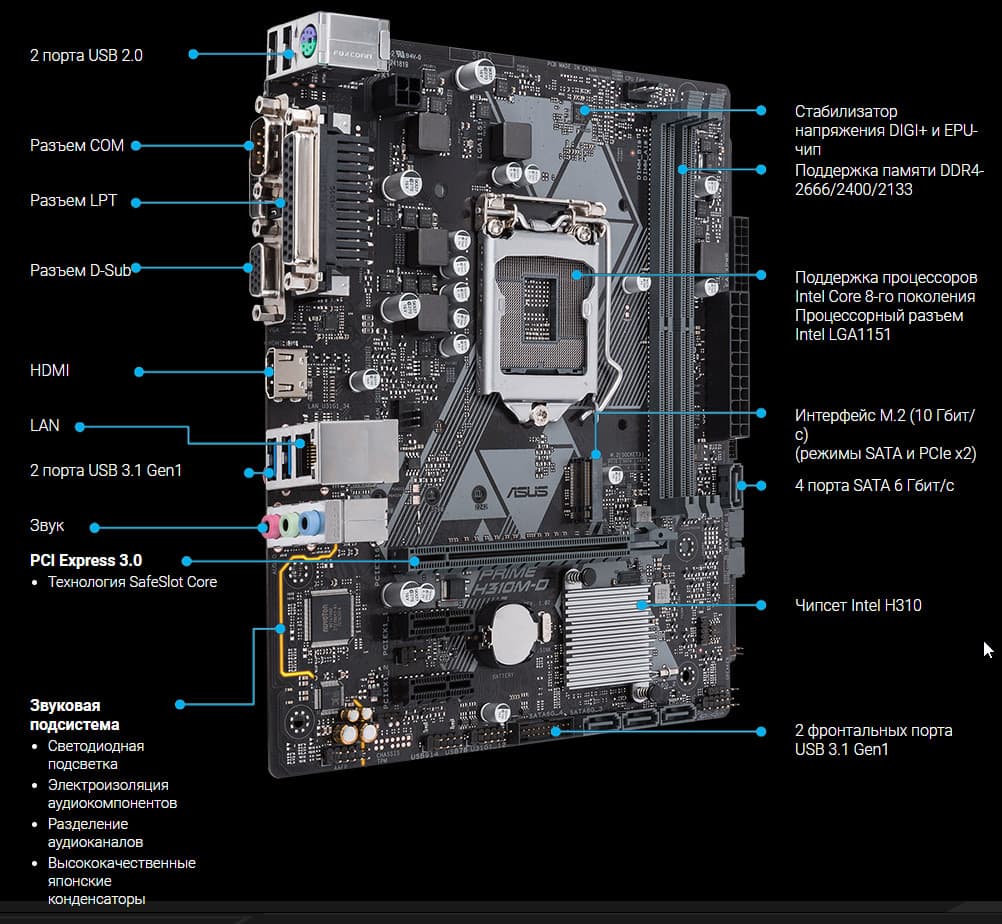

Розничные предложения

Основная функциональность: чипсет, процессор, память

То, что данная плата — малобюджетная (и даже для монтажа в корпуса малых размеров), прекрасно видно даже с первого взгляда.

Что мы имеем в связке чипсет+процессор. Здесь нет нераспределенных и свободно переконфигурируемых PCI-E линий. Все четко разграничено.

Процессоры Intel Core 8-го и 9-го поколений (совместимые с сокетом LGA1152v2 и поддерживаемые H310) имеют 16 линий ввода-вывода (включая PCI-E 3.0/2.0), не имеют USB и SATA портов. При этом взаимодействие с H310 идет по особому каналу Digital Media Interface 2.0 (DMI 2.0), и линии PCI-E на это не расходуются. Все PCI-E линии процессора идут на слоты расширения PCI-E.

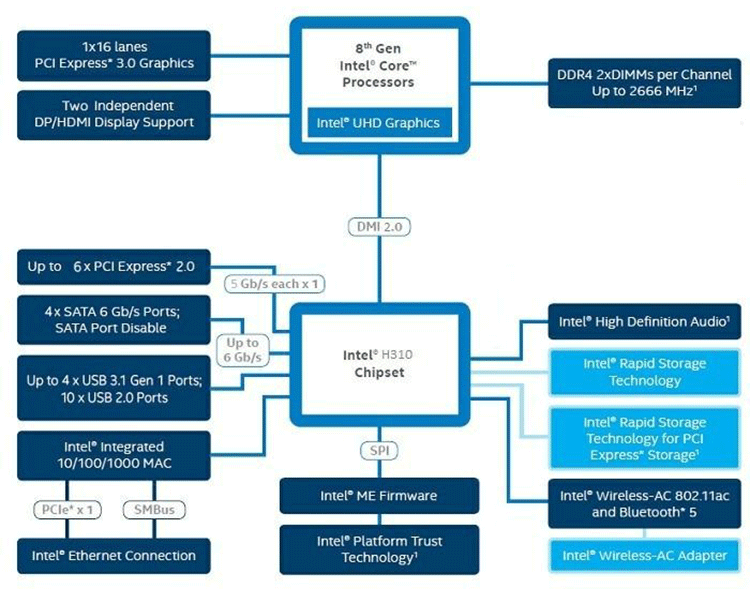

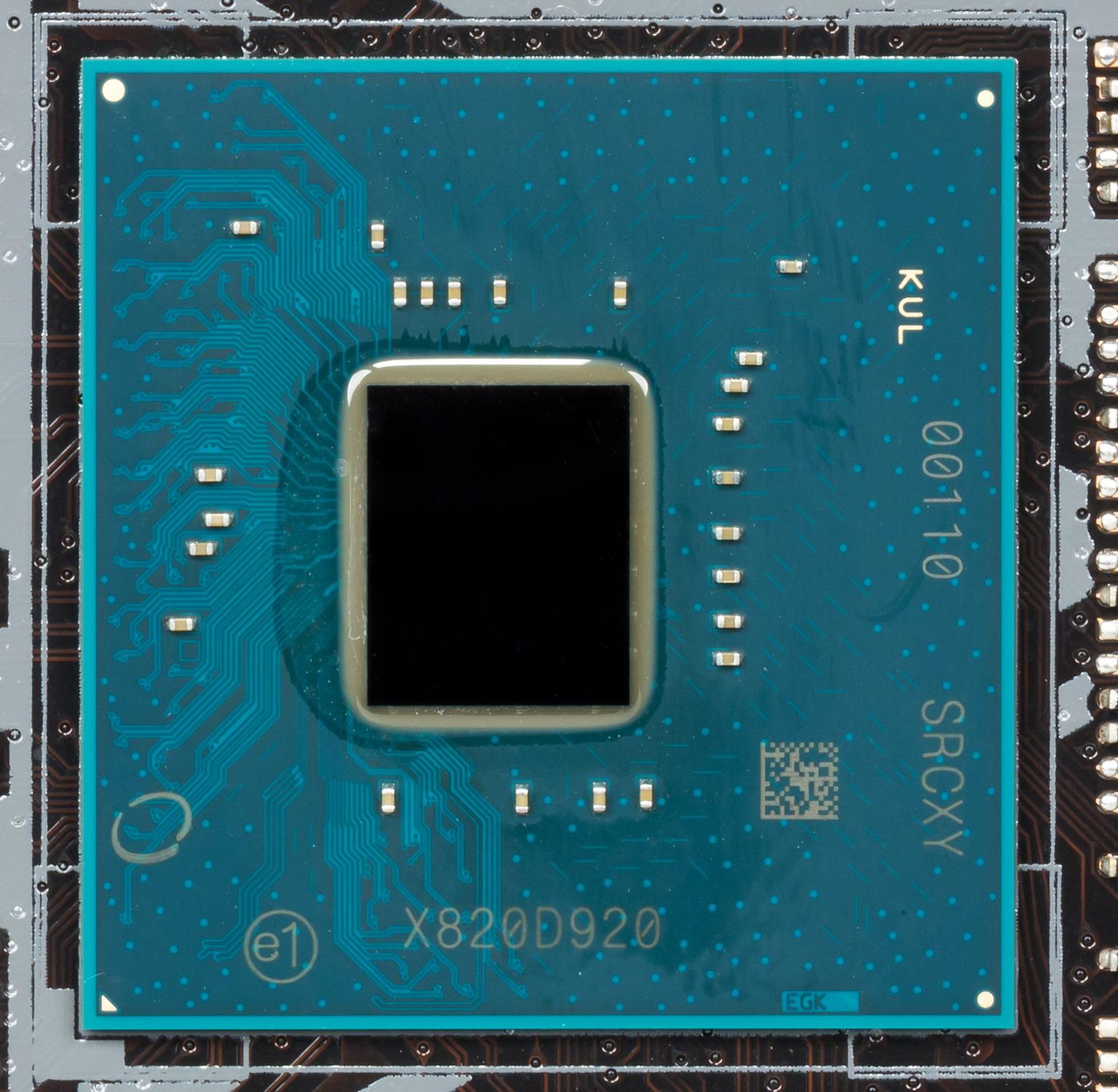

В свою очередь чипсет H310 имеет встроенную поддержку беспроводного сетевого контроллера, а также поддерживает в сумме 14 линий ввода/вывода, которые распределяться могут так:

  • до 10 портов USB (из которых до 4 портов USB 3.2 Gen1, до 10 портов USB 2.0);
  • до 4 портов SATA 6Гбит/с;
  • до 6 линий PCI-E 2.0.

Понятно, что если всего 14 портов у H310, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCI-E, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCI-E тут нет, и в этом еще одно кардинальное отличие платформ Intel от AMD

Еще раз надо напомнить, что Asus Prime H310M-D поддерживает процессоры Intel Core 8-го и 9-го поколений, выполненные под разъем (сокет) LGA1151v2. Хотя физически отличий от старого LGA1151 нет, старые процессоры в LGA1151 v2 работать не будут. Поэтому еще раз напомню: только модели с индексами 8000 и 9000!

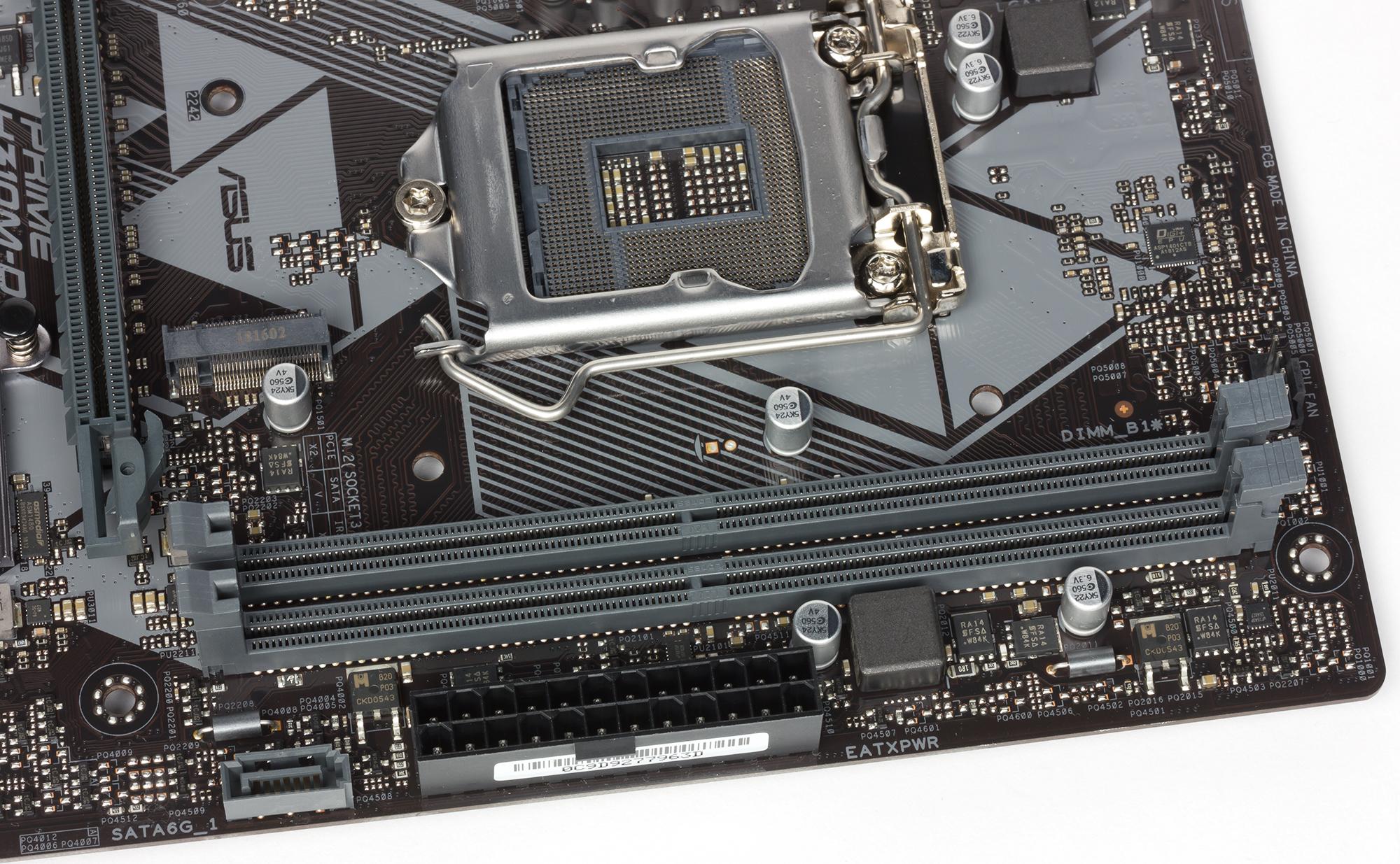

Для установки модулей памяти на плате Asus имеется два DIMM-слота (для работы памяти в Dual Channel). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 32 ГБ. Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки.

Основными «потребителями» возможностей PCI-E являются накопители и видеокарты, так что переходим к периферии.

Периферийная функциональность: PCI-E, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема H310+CPU, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет H310 обладает 6 PCI-E линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCI-E линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя). И вот получилась загадка, ибо никто так и не смог дать внятный ответ. Забегая вперед, скажу, что реализовано 10 USB портов. Все через H310, что говорит о том, что свободных PCI-E линий для других целей осталось только 4! А что мы видим из потребителей периферии?

  • Переключатель (это указано в характеристиках): или порт SATA_2 (1 линия) или слот M.2 (1 линия): максимум 1 линия;
  • Слот PCI-Ex1_1 (1 линия);
  • Слот PCI-Ex1_2 (1 линия);
  • Realtek 8111H (Ethernet 1Gb/s) (1 линия);
  • 3 порта SATA (3 линии)

Собственно, нужно 7 (семь!) линий PCI-E для того, чтобы реализовать вышеприведенный список. Явно же, что три «лишних» PCI-E линии должны пойти тоже на деление ресурсов. Учитывая отсутствие на плате мультиплексоров, которые занимаются перекоммутацией PCI-E линий между слотами, отметается предположение, что слоты PCI-Ex1_1/1_2 также получают данные от процессора, деля его 16 линий с основным PCI-Ex16 слотом. Можно предположить, что сетевой контроллер Realtek 8111H каким-то образом заполучил ресурсы встроенного в H310 беспроводного контроллера, то это будет минус 1 линия: осталось 6. Поэтому могу почти точно заявить, что слоты PCI-Ex1_1 и 1_2 делят ресурсы с SATA-портами. А вот с какими — непонятно. Предположим с SATA 3 и 4. Таким образом, картина получается такой:

  • Переключатель (это указано в характеристиках): или порт SATA_2 (1 линия) или слот M.2 (1 линия): максимум 1 линия;
  • Переключатель: или порт SATA_3 (1 линия) или слот PCI-Ex1_1 (1 линия): максимум 1 линия;
  • Переключатель: или порт SATA_4 (1 линия) или слот PCI-Ex1_1 (1 линия): максимум 1 линия;
  • 1 порт SATA_1 (1 линия)

Вот теперь картина стала похожей на правду. Очень странно видеть, что производитель явно умолчал о таком делении ресурсов. А еще более странно, что по такой плате уже вышло много обзоров (плата не новая же), и никто не удосужился выяснять момент нехватки линий, если верить декларациям производителя.

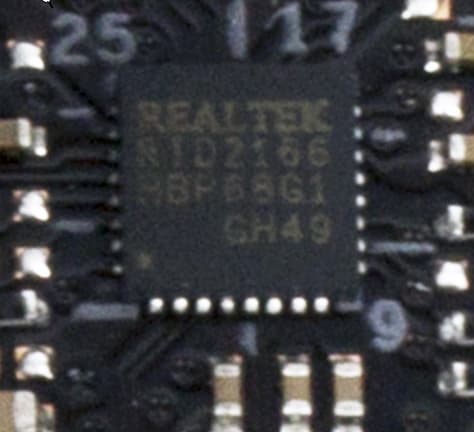

Что касается поддержки аудио, в чипсете H310 имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.

У всех CPU под LGA1151v2 всего 16 линий PCI-E. И все идут на единственный слот PCI-Ex16. А вот два слота PCI-Ex1 получают данные от чипсета H310, и опять же из-за лимита HSIO портов оба «коротких» слота не могут работать одновременно: или один, или другой.

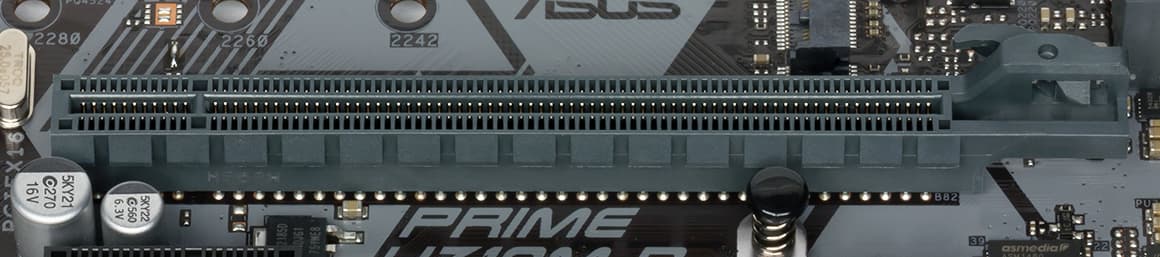

Как и слоты для памяти, слот PCI-E x16 не имеет металлического армирования. Ну что ж, это бюджетный сегмент.

Расположение PCI-E слотов позволяет легко смонтировать СО любого уровня и класса.

На очереди — накопители.

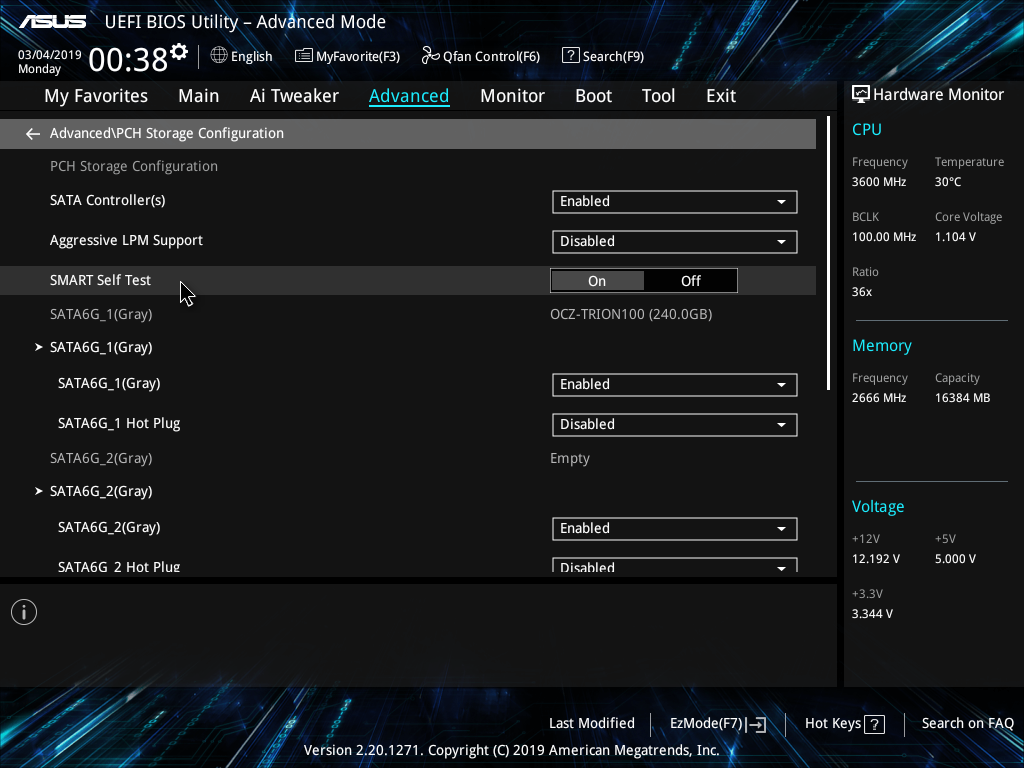

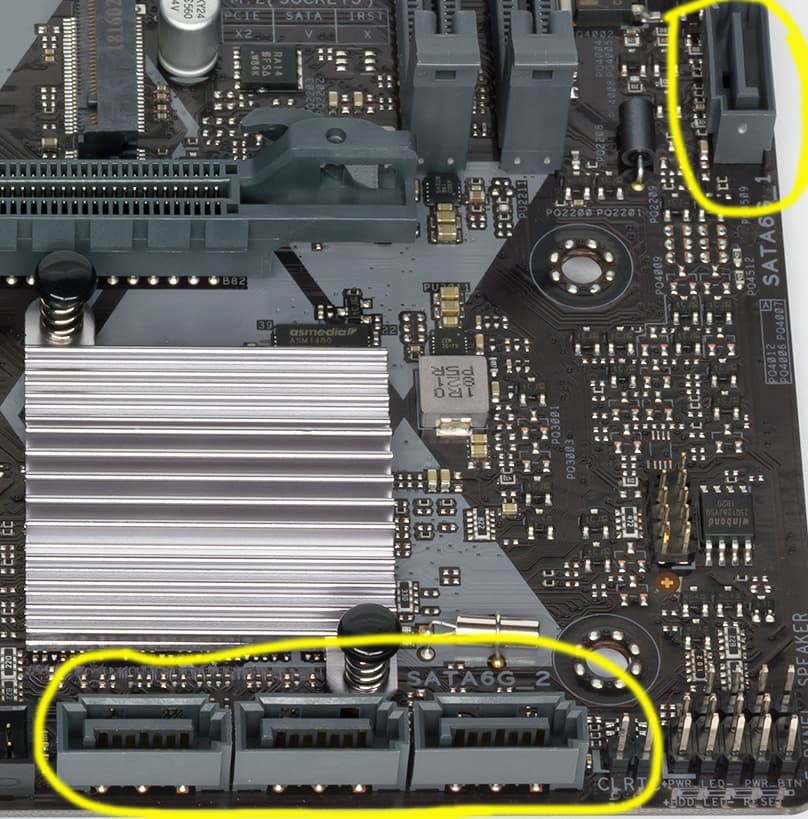

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 1 слот для накопителей в форм-факторе M.2. Все порты SATA реализованы через чипсет H310 (поддержки RAID и Optane Memory нет).

Напомню, что порт SATA 2 делит ресурсы со слотом M.2. Он поддерживает модули с любым интерфейсом (и любого размера до 2280 включительно). Радиатора не имеет.

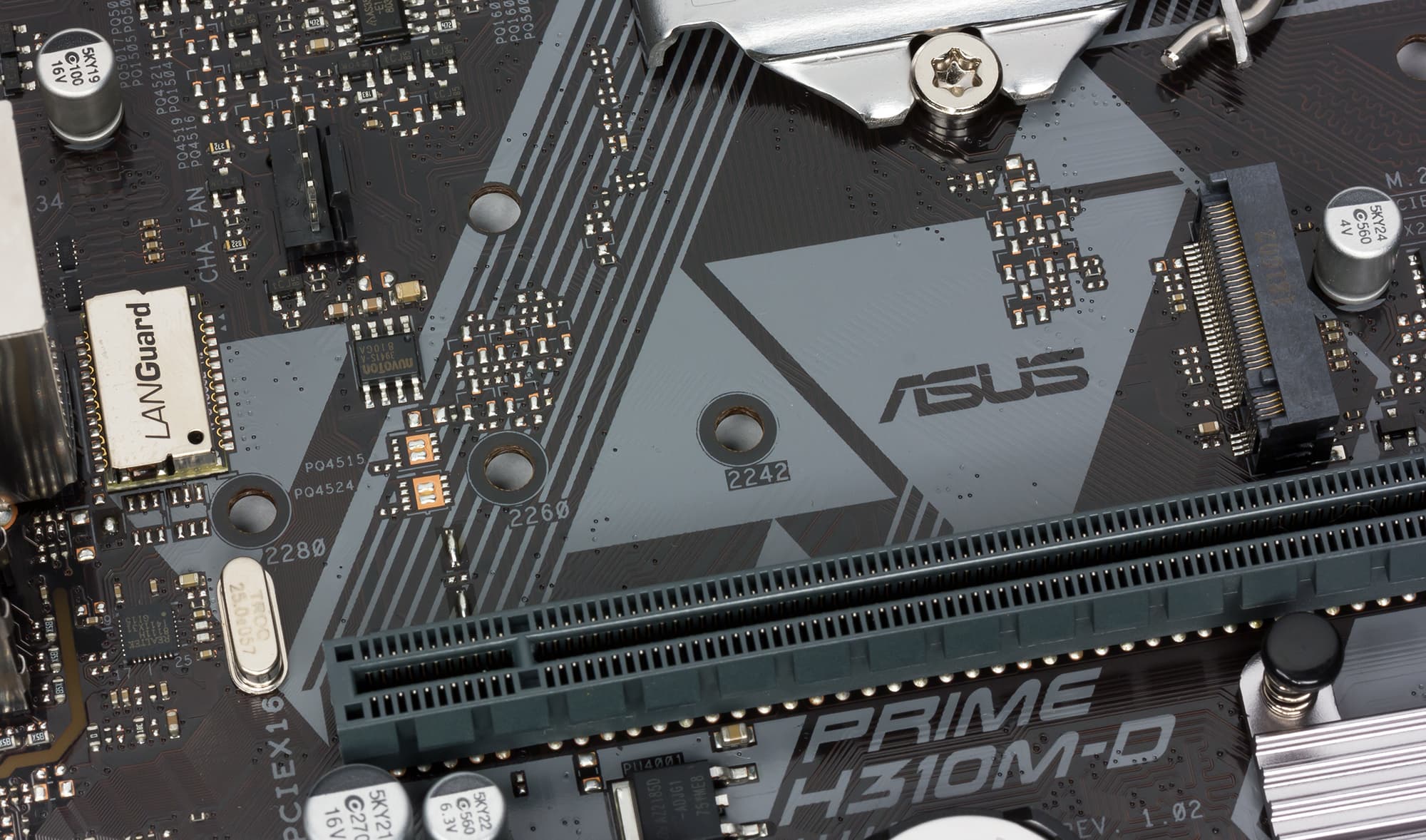

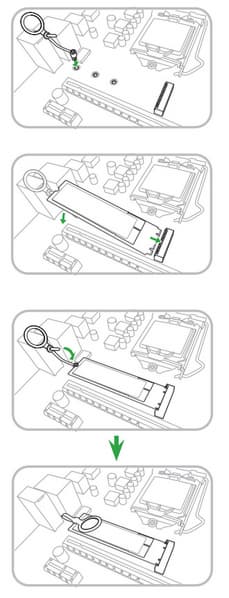

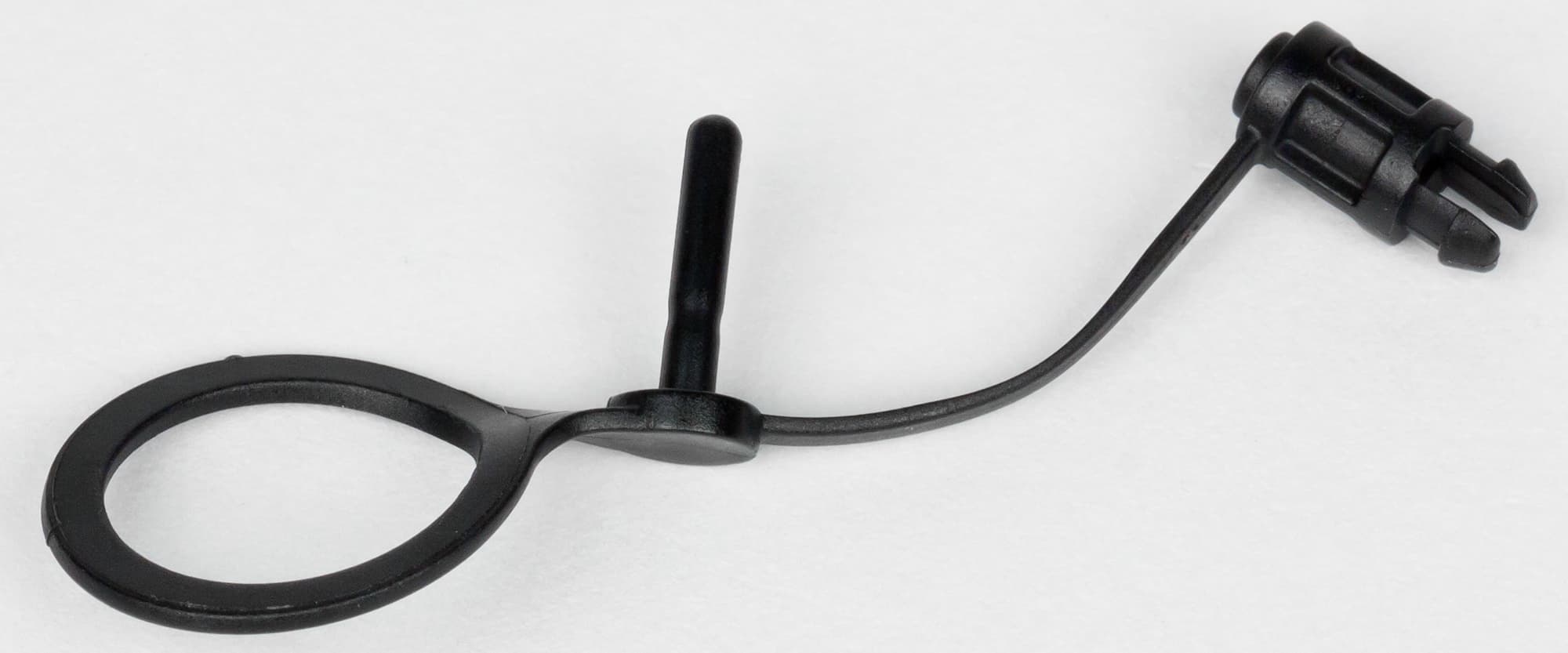

Для монтажа модулей M.2 в комплекте поставки есть М2 Anchor

Это, так сказать, заменитель традиционных винтиков, которыми прикручиваются накопители форм-фактора M.2. Процесс установки показан тут:

Расскажем и о других «прибамбасах» на плате. Разумеется, их мало в силу бюджетности данного продукта. Например, плата лишена разъемов для подключения внешних устройств подсветки.

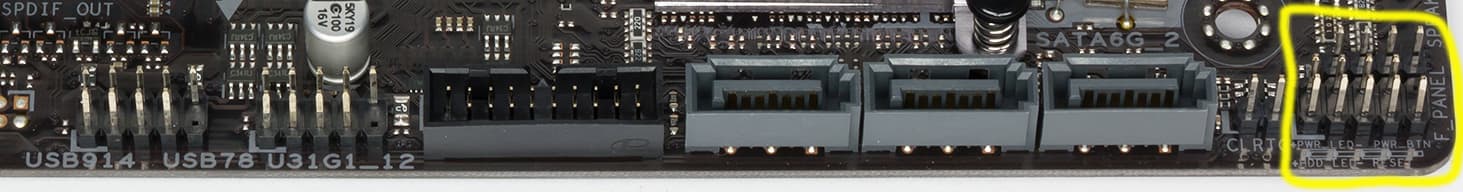

Имеется традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

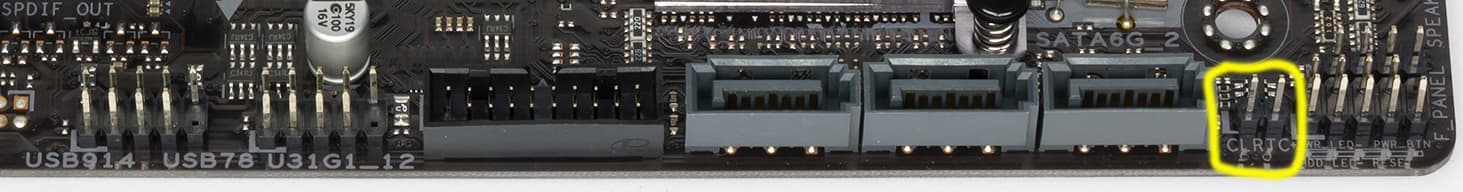

Для сбрасывания CMOS есть своя перемычка.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

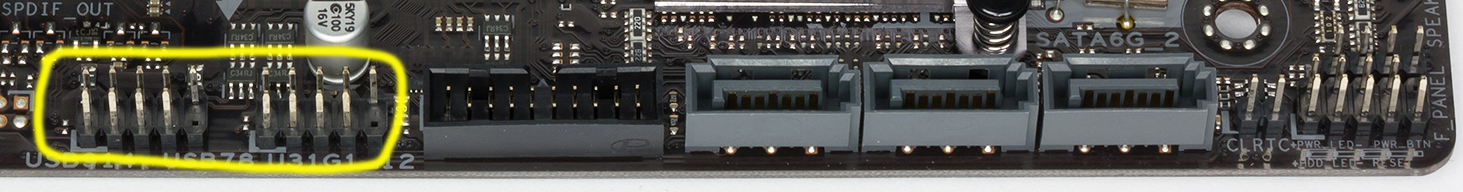

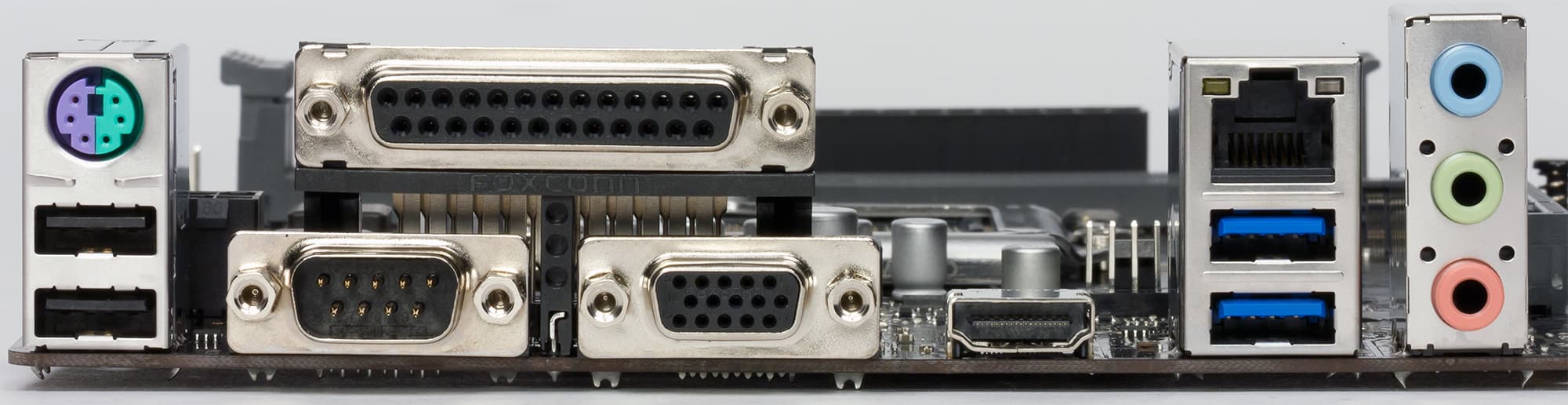

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет H310 способен реализовать не более 10 портов USB, из которых может быть до 4 портов USB 3.2 Gen1 и/или до 10 портов USB 2.0.

Также мы помним и про 6 линий PCI-E, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 6).

И что мы имеем? Всего на материнской плате — 10 портов USB:

  • 4 порта USB 3.2 Gen1: все реализованы через H310: 2 представлены на задней панели двумя портами Type-A (синего цвета) и еще 2 представлены внутренним разъемом на 2 порта;
  • 6 портов USB 2.0/1.1: все реализованы через H310: 2 представлены на задней панели двумя портами Type-A (черного цвета) и еще 4представлены двумя внутренними разъемами (каждый на 2 порта).

Итак, через чипсет H310 реализовано 4 USB 3.2 Gen1 + 6 USB 2.0 = 10 выделенных портов. Плюс 6 линий PCI-E, выделенные на поддержку иной периферии. Итого у H310 реализовано 16 высокоскоростных портов из 16.

Теперь о сетевых делах.

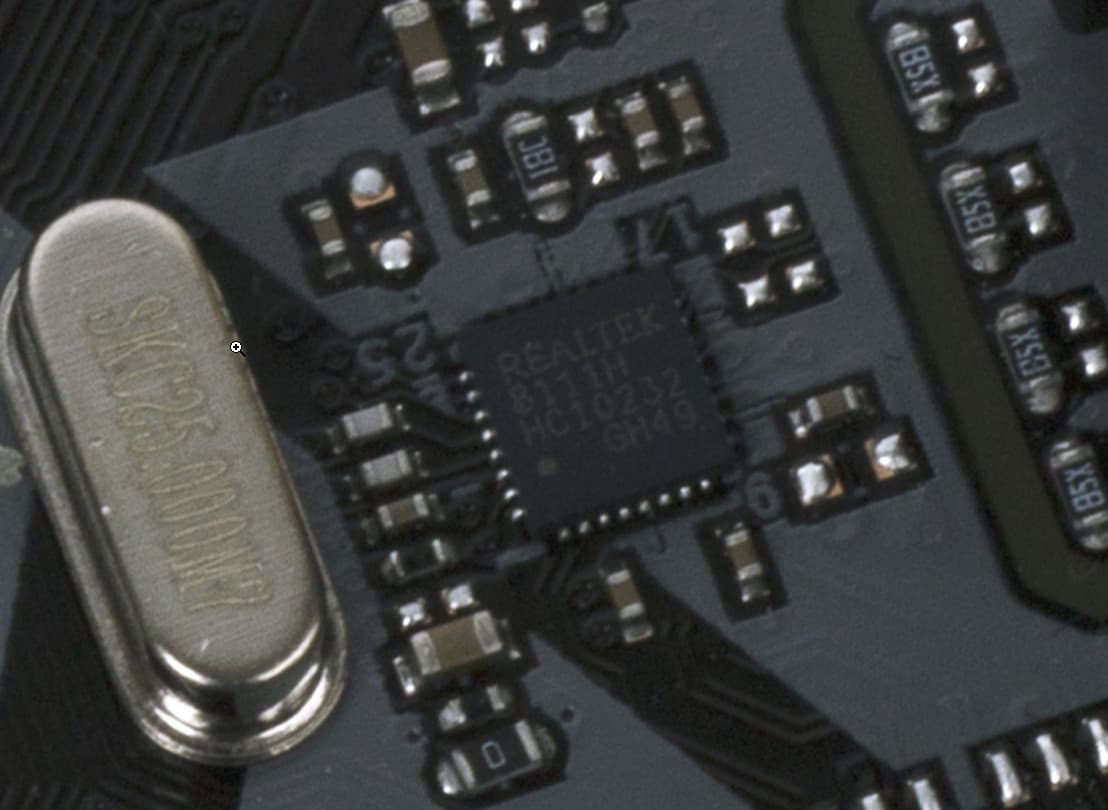

Имеется Ethernet-контроллер Realtek 8111H, способный работать по стандарту 1 Гбит/с.

Заглушка, традиционно надеваемая на заднюю панель, входит в комплект поставки.

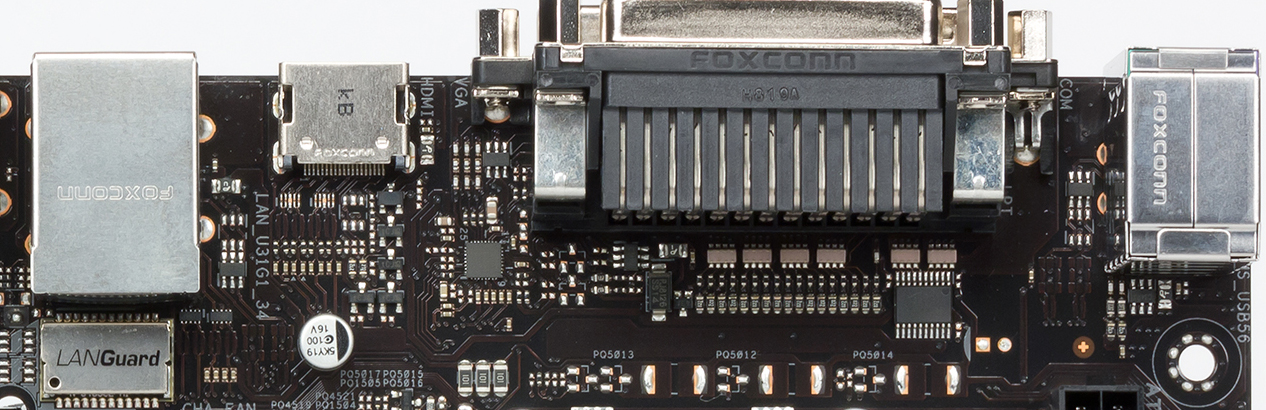

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 2, один расположен сверху около сокета, и второй в центре платы.

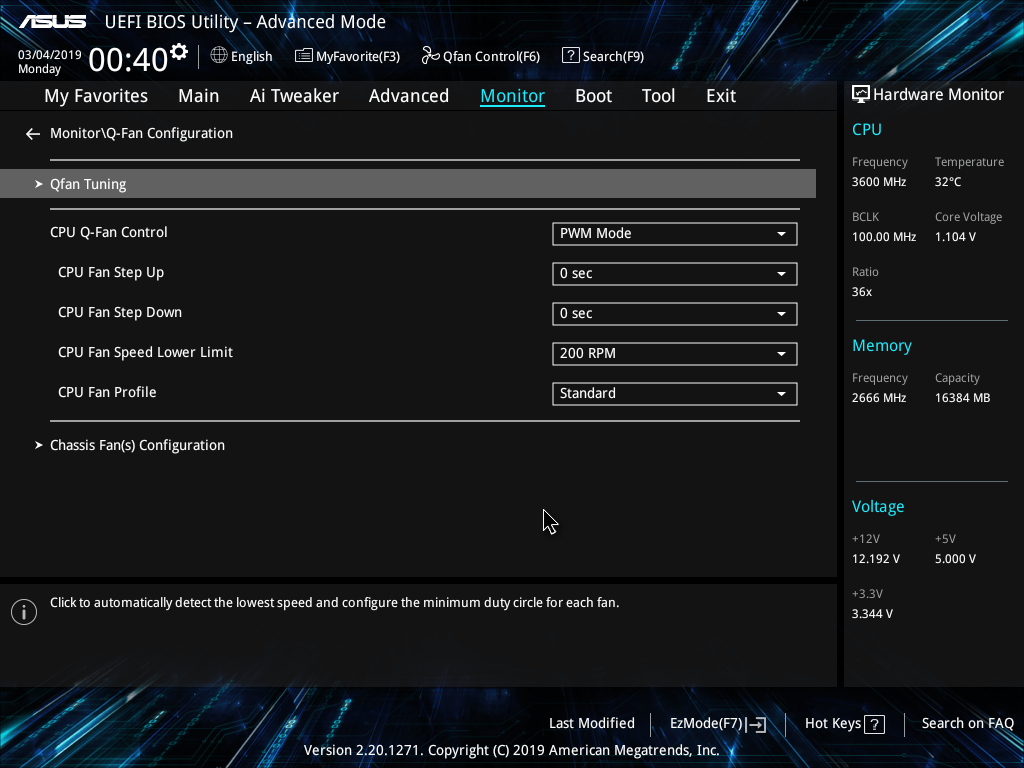

Оба могут контролироваться через ПО или BIOS: вентилятор для CPU может управляться как через ШИМ, так и банальным изменением напряжения/тока, вентилятор в центре PCB — только через второй метод.

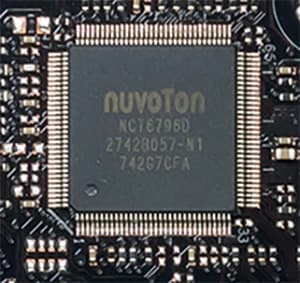

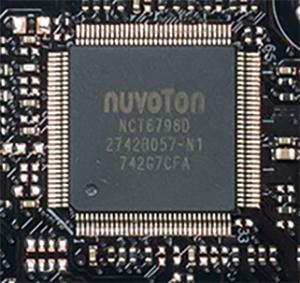

Контроллер Nuvoton осуществляет получение информации с датчиков (мониторинг, а также Multi I/O).

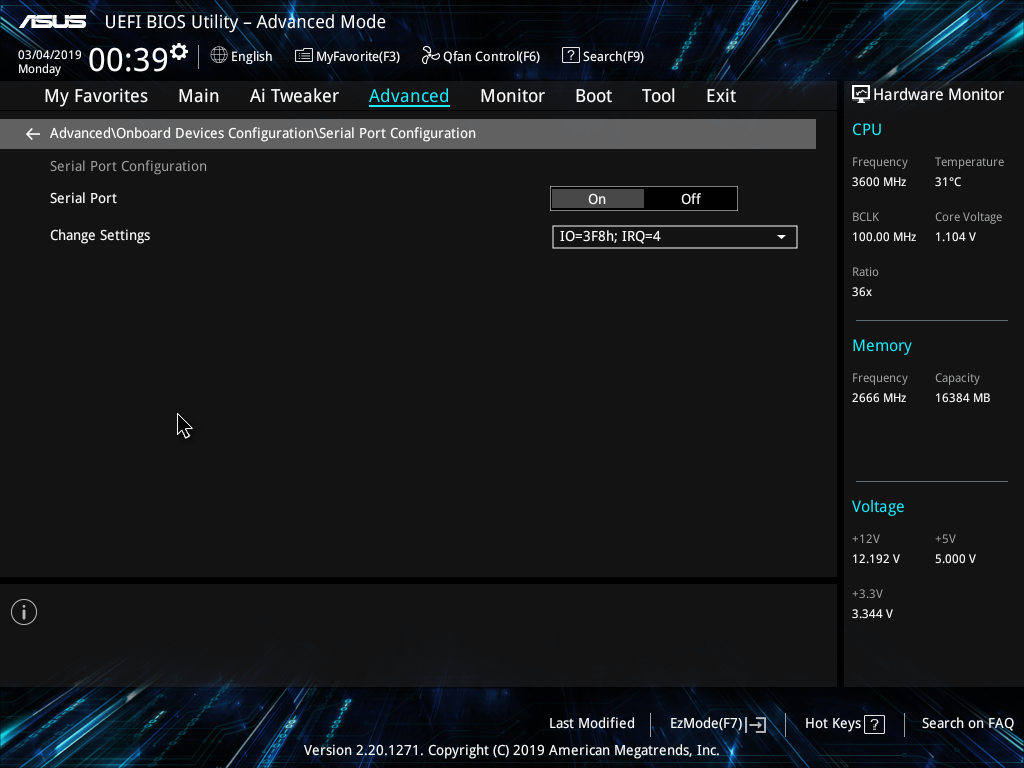

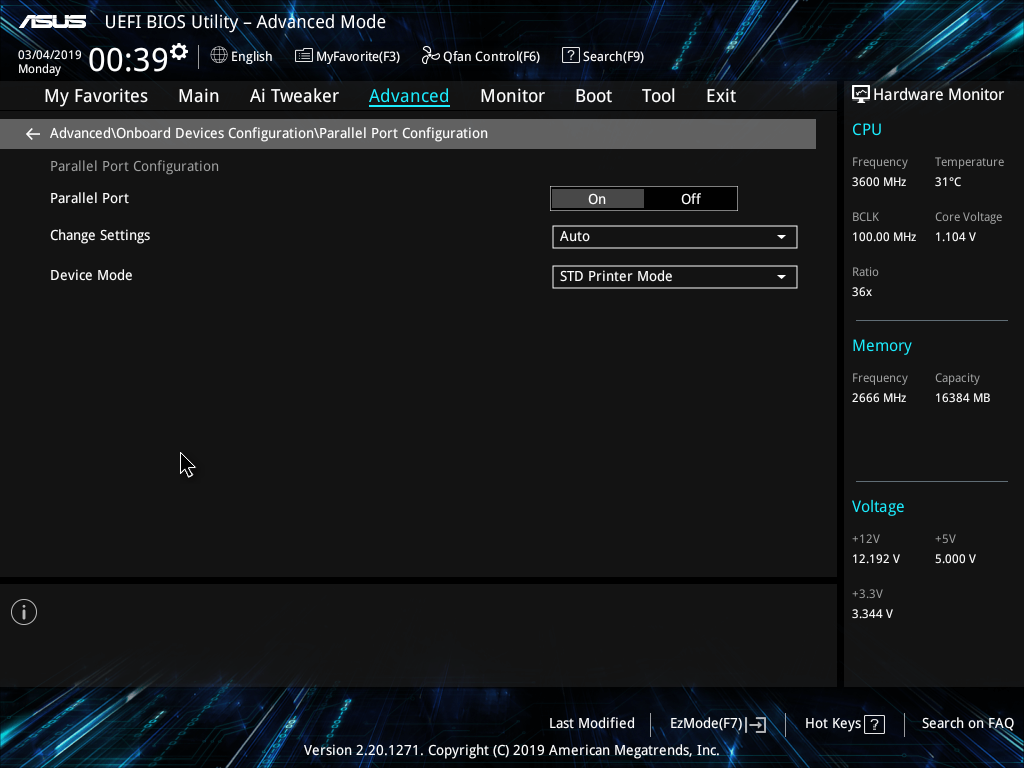

Здесь стоит отметить явную направленность данной материнской платы на оборудование сильно прошлых лет, требующее LPT/COM портов. Потому что данная материнка обладает всеми этими портами (занимается ими все тот же контроллер Nuvoton). Плюс PS/2 для старых клавиатур и мышей.

Поскольку очень многие процессоры класса Intel Core i3/5/7/9 8xxx/9xxx имеют интегрированное графическое ядро, то львиная доля материнских плат на чипсетах для таких процессоров имеет гнезда вывода изображения. Не исключением стала и эта плата, у нее есть два гнезда вывода: HDMI 1.4 и d-Sub (VGA). Поддержки второго в чипсете нет, поэтому в помощь выводу на старые мониторы через d-Sub предназначен чип Realtek RID2166.

Аудиоподсистема

Понятно, что материнская плата за 5000-8000 рублей никогда не будет иметь особую аудиосистему с ЦАП и т. п. Тут даже кодек не обычный Realtek ALC1220, а несколько более простой ALC887. Формально он обеспечивает вывод звука по схемам до 7.1, однако в реале там 5.1 от силы.

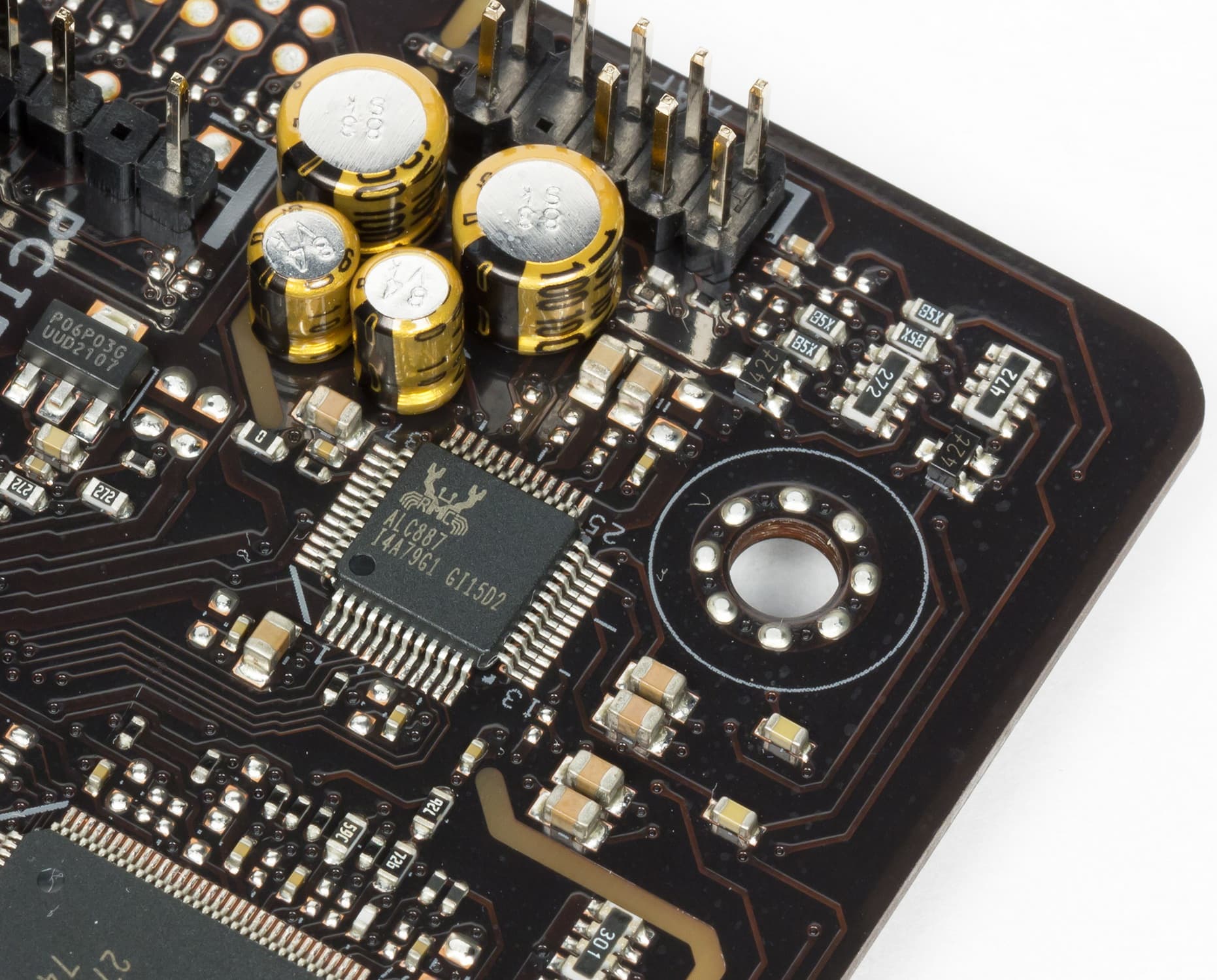

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

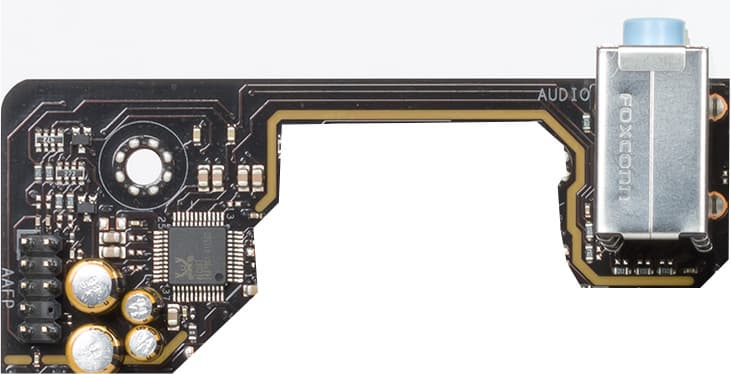

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Пишут, что левый и правый каналы разведены по разным слоям печатной платы.

В целом очевидно, что аудиоподсистема выглядит отменно, однако мы снова повторим, что это все же в целом стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

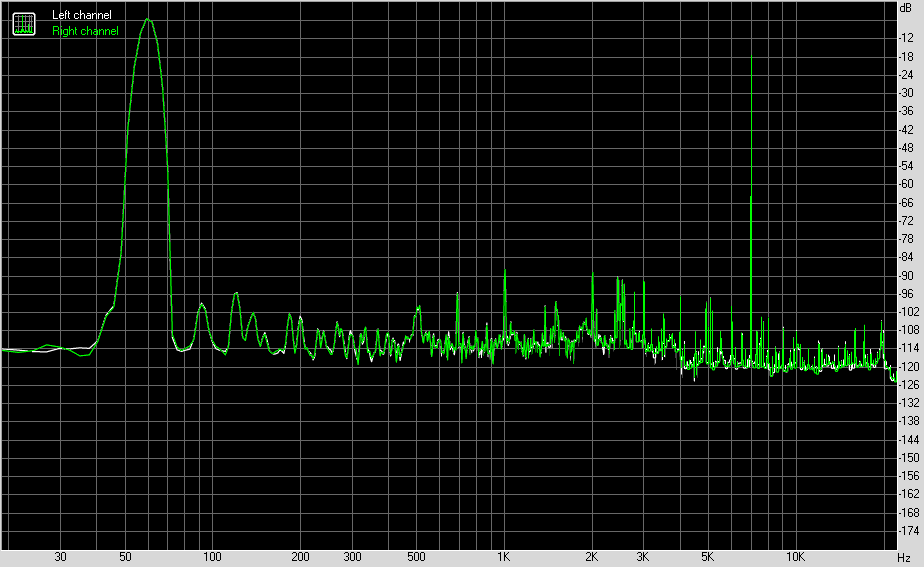

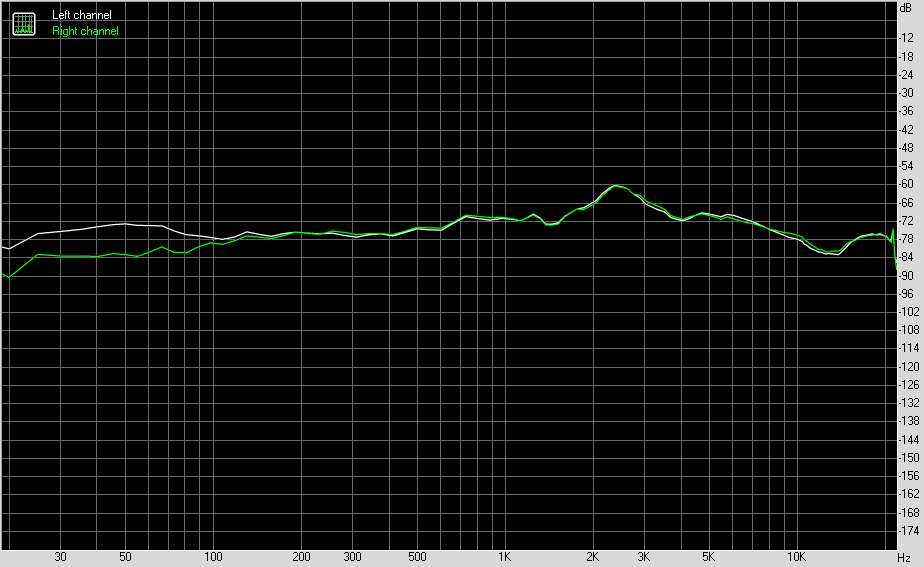

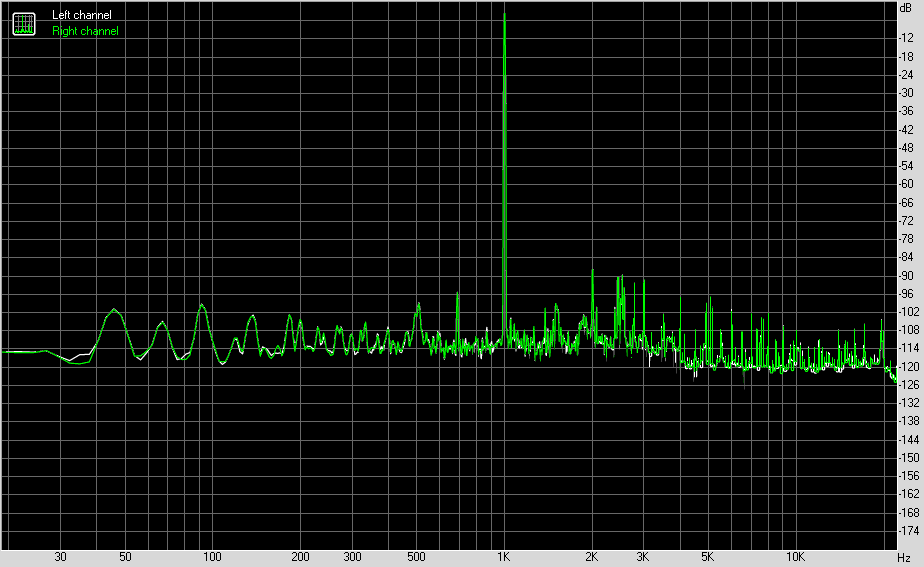

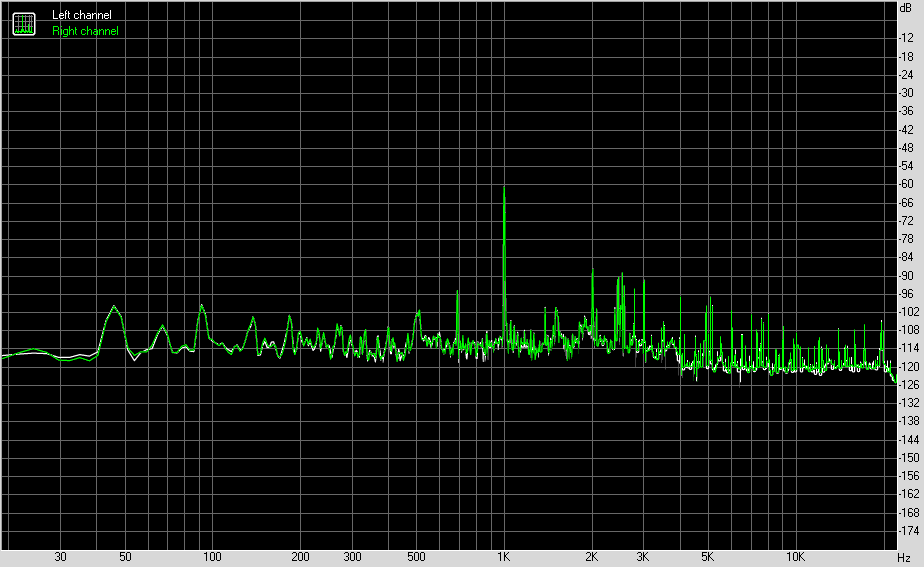

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт на плате получил оценку «Средне». Полагаю, что нет никакого смысла демонстрировать детальный отчет. Ну средне и все, чего еще ждать-то.

Питание, охлаждение

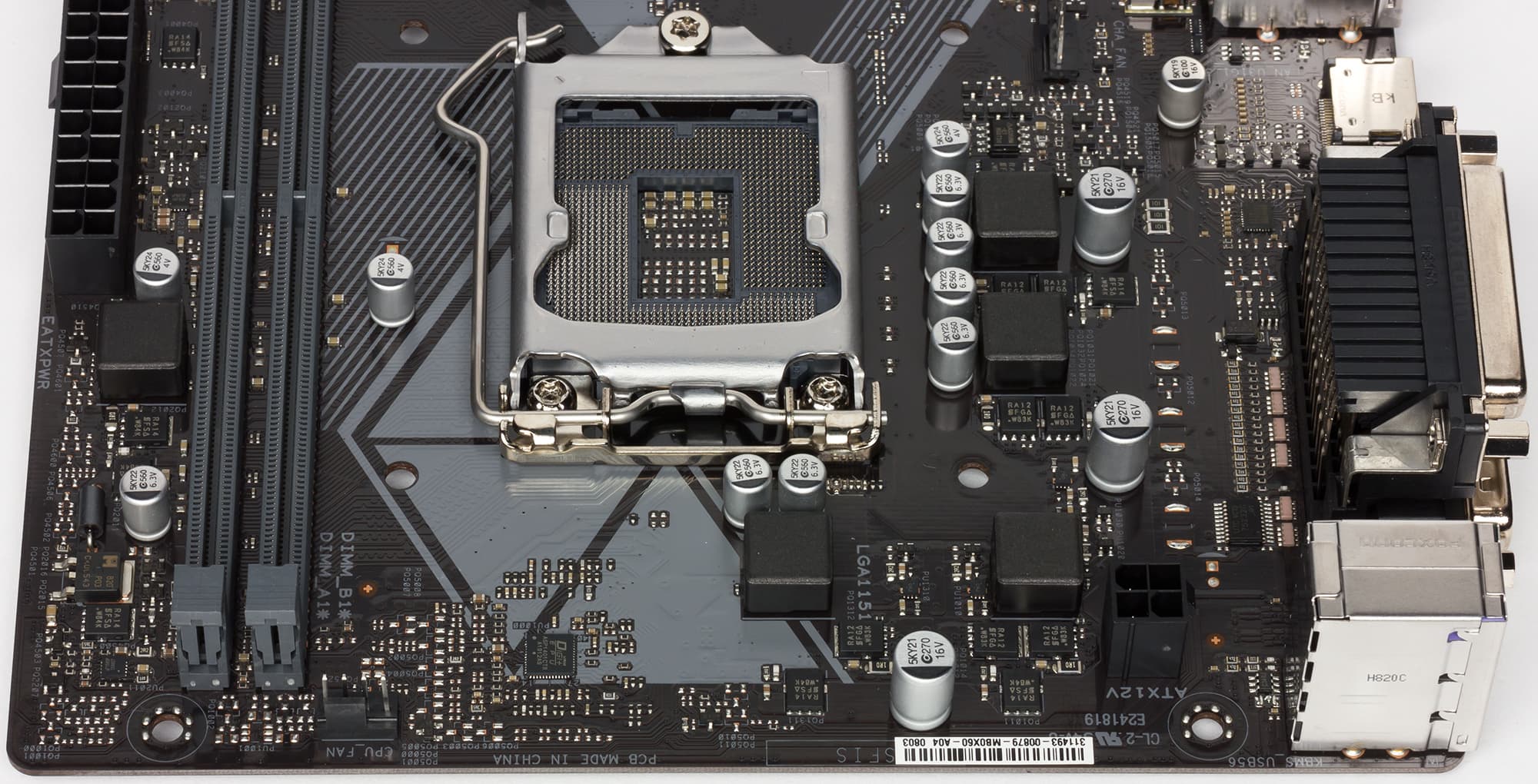

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь есть еще один 4-контактный EPS12V.

В принципе подвод питания выглядит адекватным для малобюджетного продукта. Тем не менее, мы знаем, что, несмотря на абсурдность идеи использовать топовые процессоры уровня 9900К на данной плате, все же могут быть такие случаи. И уже при этом система питания как-то смотрится хлипкой, на 4-контактный подвод EPS12V ляжет очень высокая нагрузка, и надо следить за надежностью контакта, иначе возможно и выгорание.

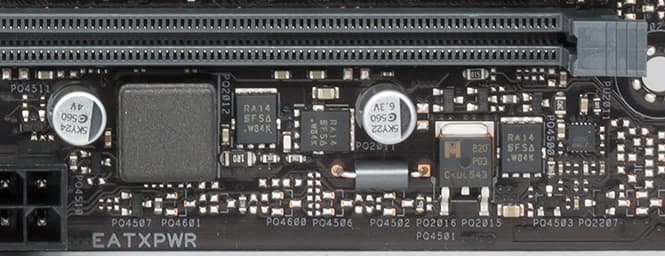

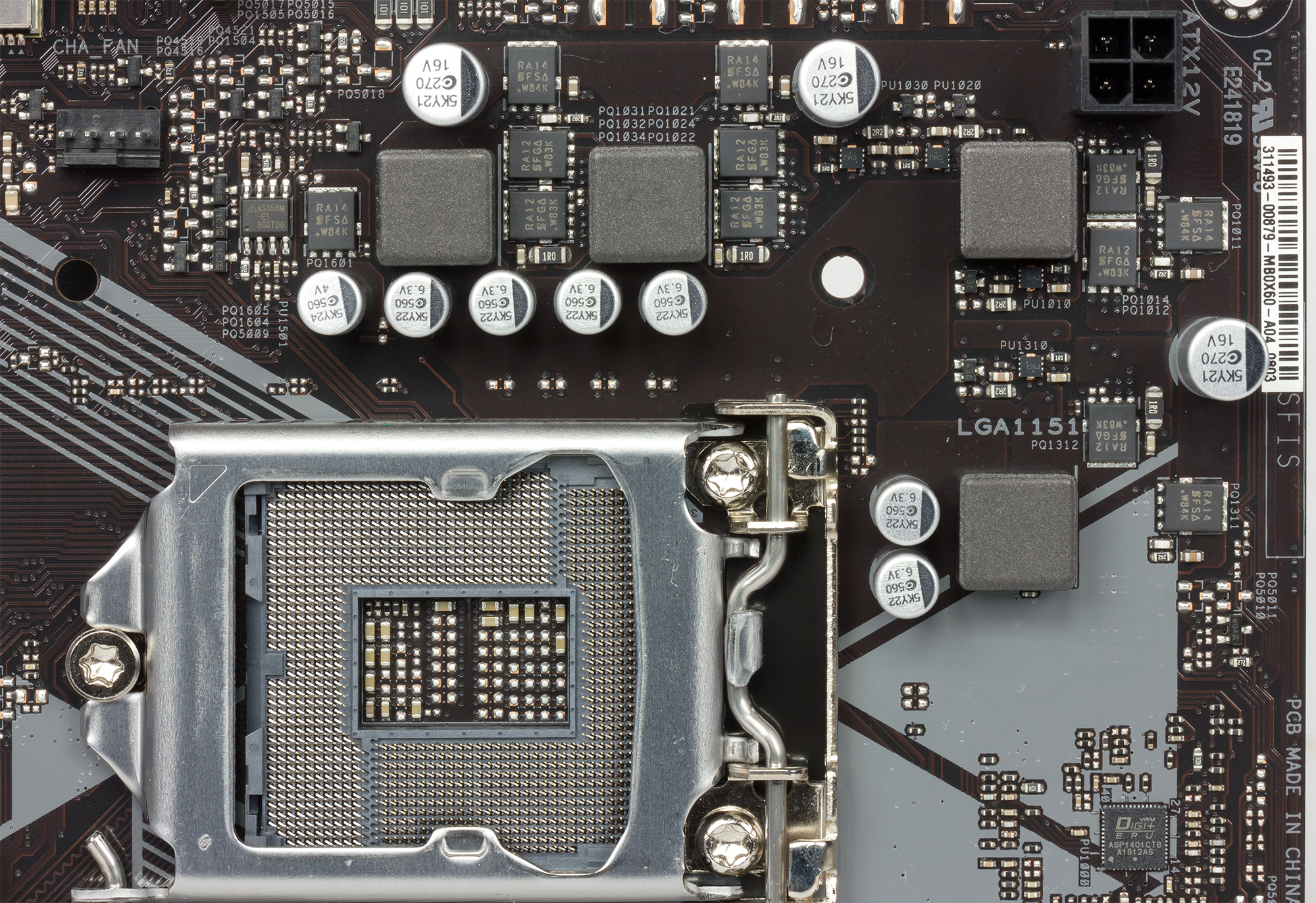

В целом система питания малобюджетная, что ожидаемо. Схема питания ядра выполнена по 4 фазной схеме. Из них три фазы идут на питание самого процессора, а одна фаза — на поддержку интегрированного в процессор графического ядра.

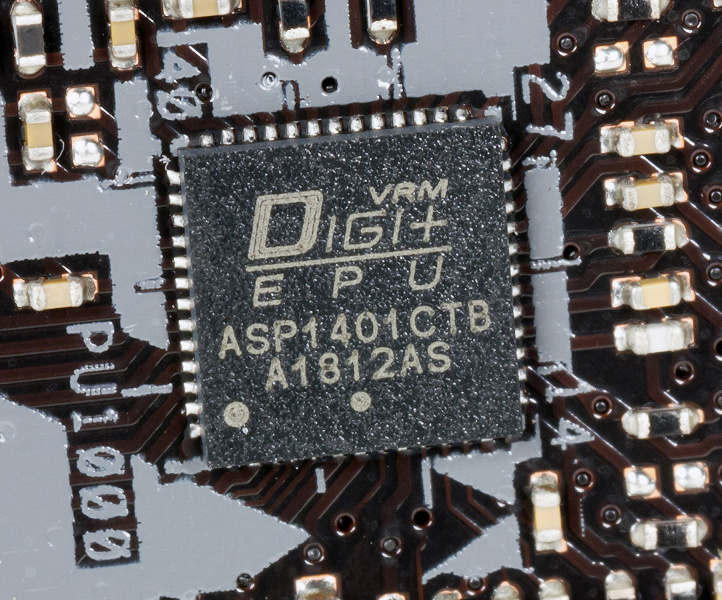

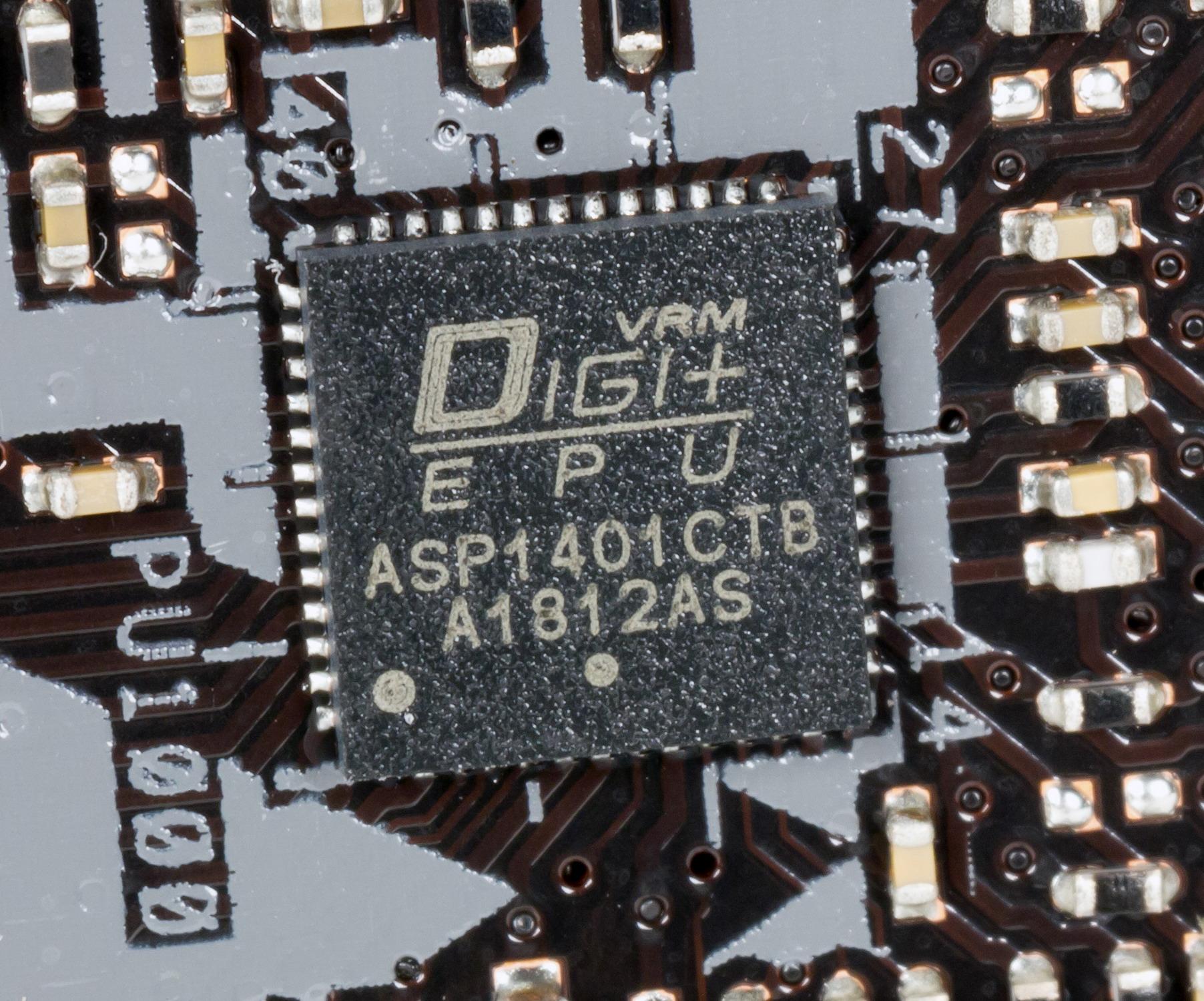

Каждый канал фазы имеет ферритовый дроссель и три транзистора от Texas Instruments. Управлением фазами занимается цифровой контроллер Digi+ EPU ASP1401.

Что касается модулей оперативной памяти, то здесь реализована однофазная схема (а больше и не надо, все равно разгон сильно ограничен у систем с H310).

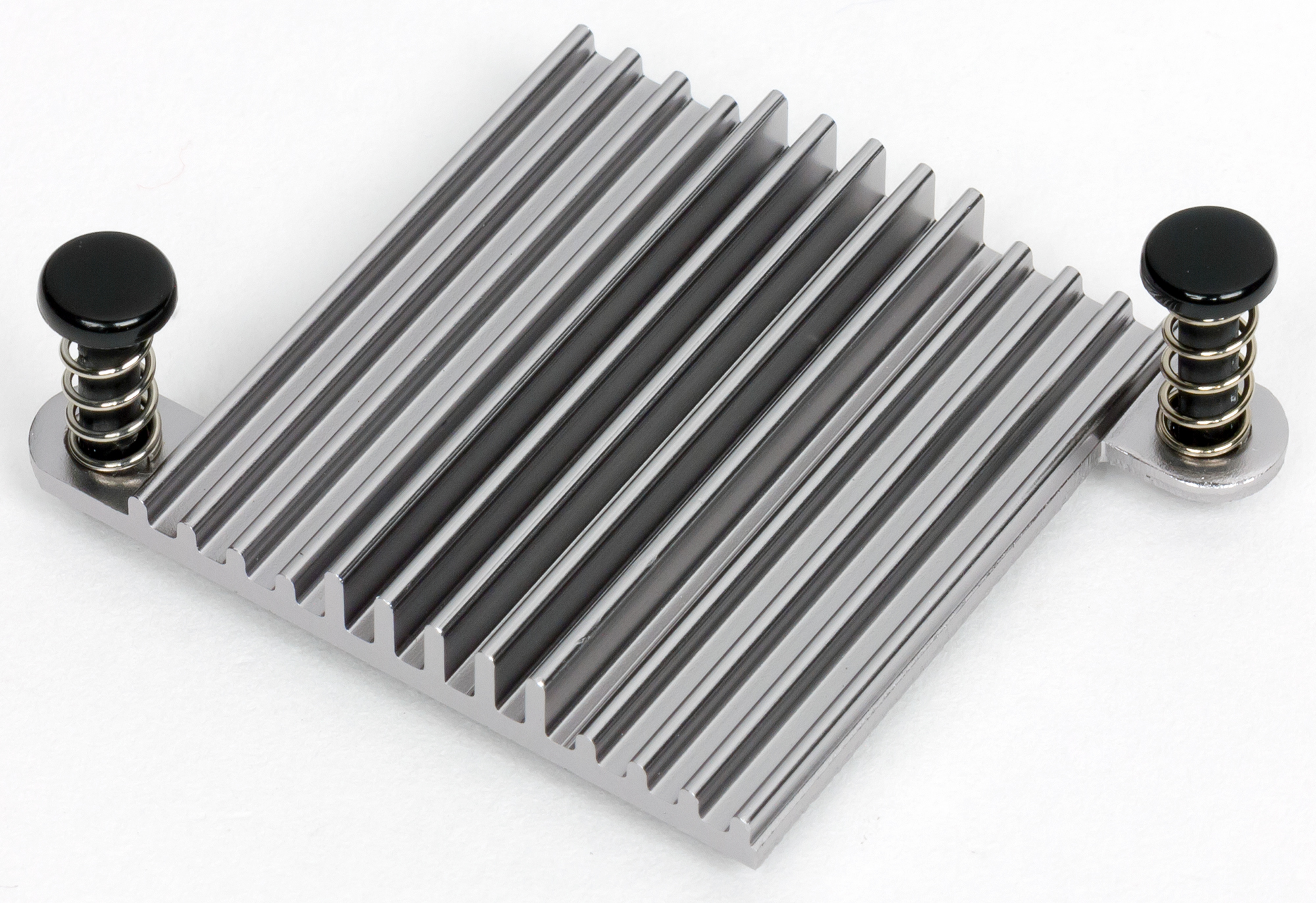

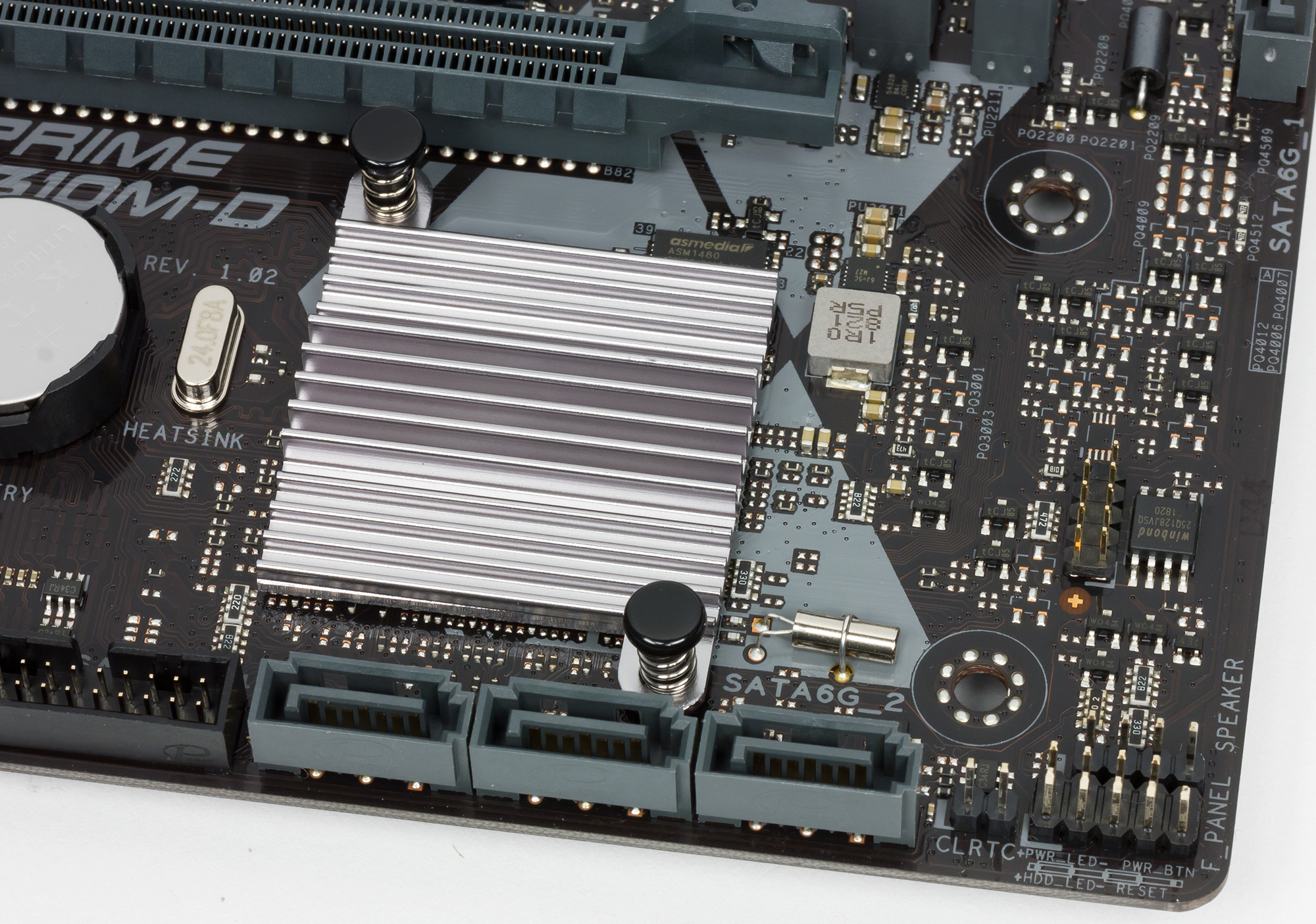

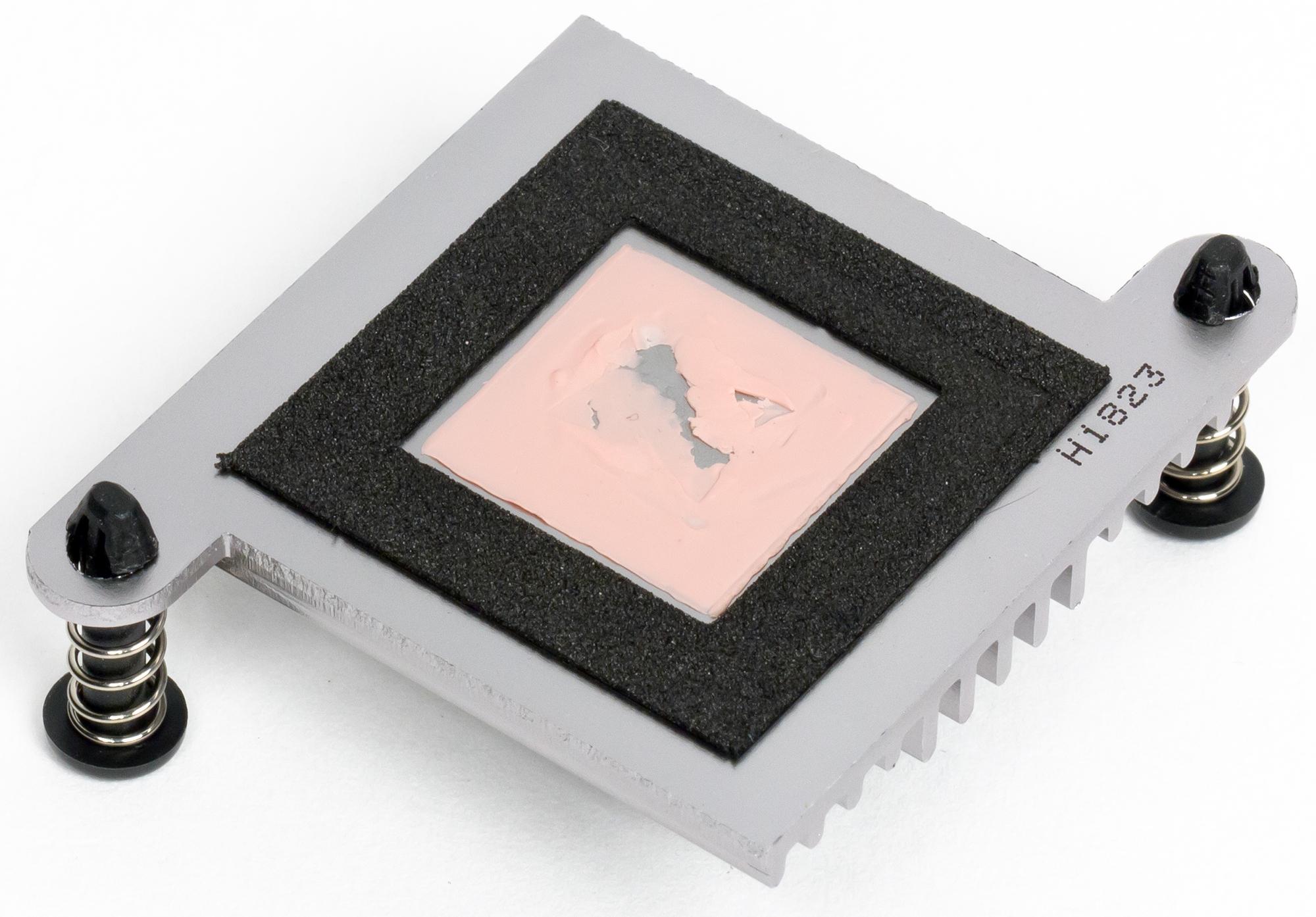

Теперь про охлаждение. Из потенциально сильно греющихся (и то условно) элементов можно выделить только системный чипсет Intel H310.

Потому только он один и имеет небольшой радиатор.

Подсветка

Подсветкой обычно оснащают платы топового уровня или хотя бы среднебюджетные. А в данном случае ожидать чего-то такого яркого было бы глупо.

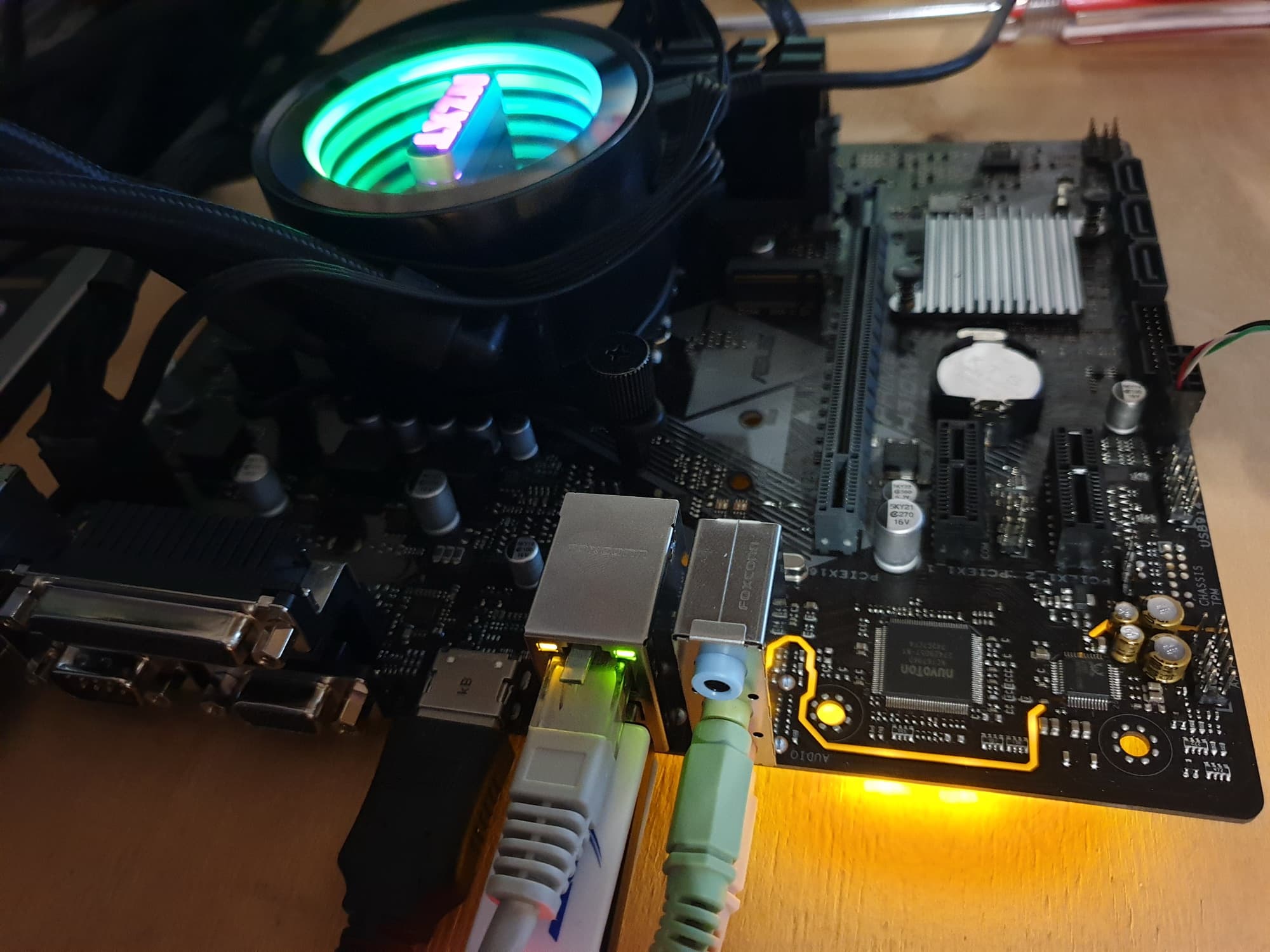

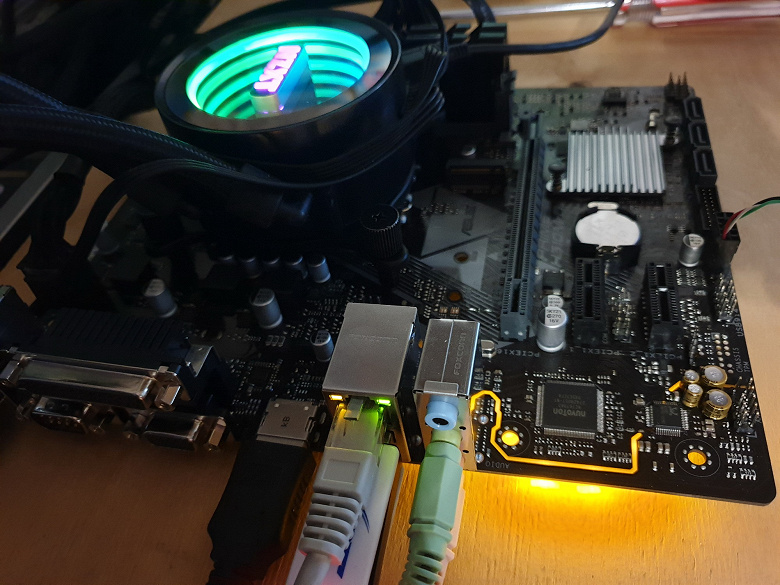

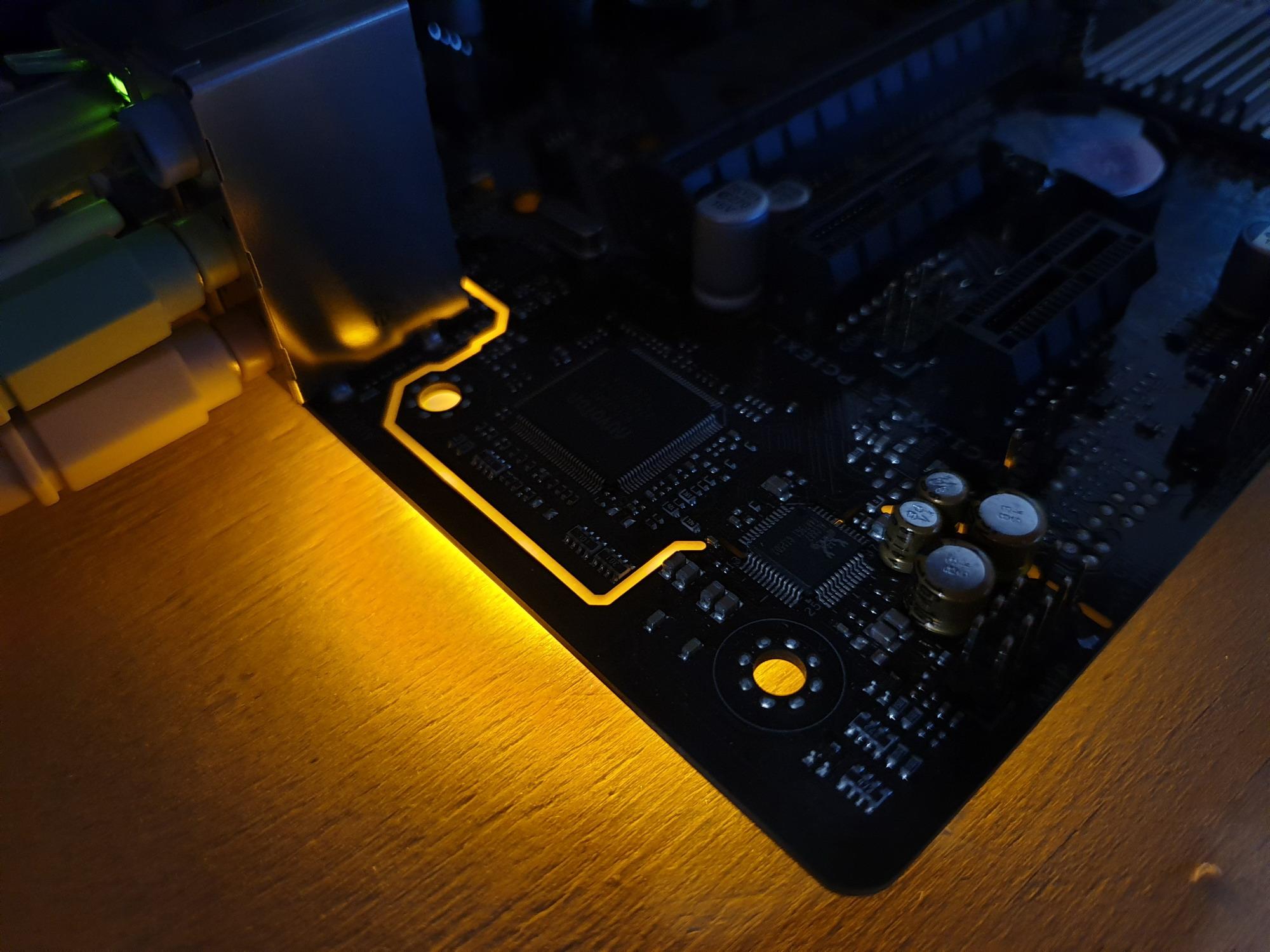

Тем не менее, платы серии Prime обычно не лишены подсветки полностью, и в данном случае подсвечен отделяющий аудиотракт светодиодный канал.

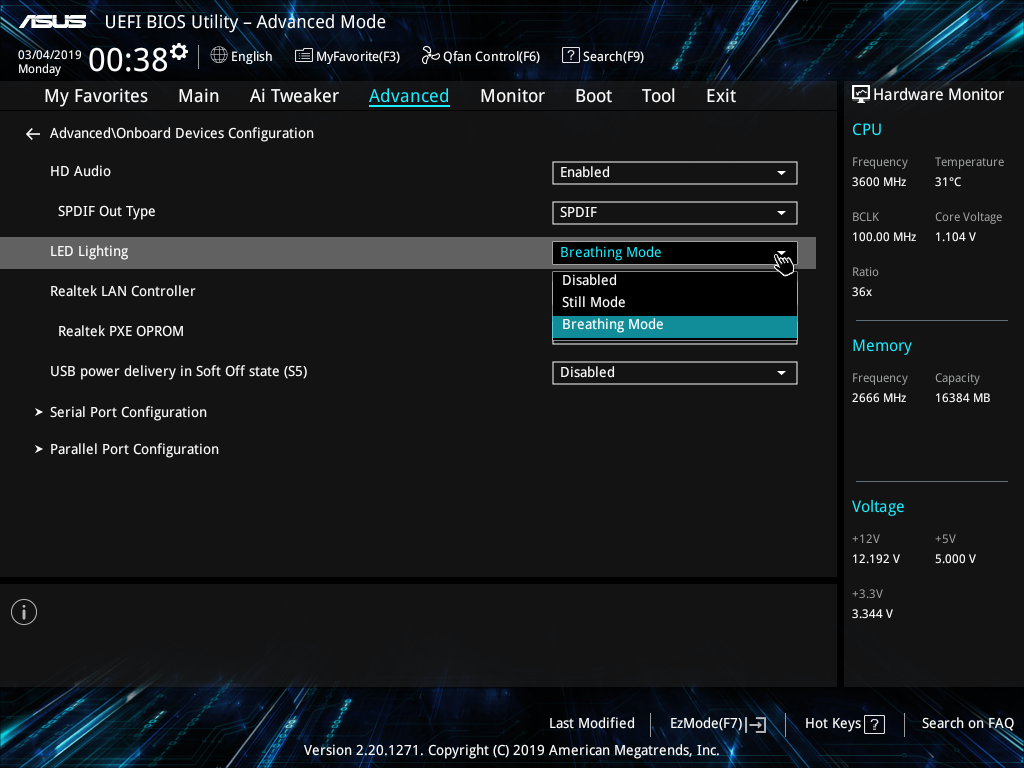

Все управление подсветкой находится в UEFI BIOS, и сведено в 2 режима.

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя asus.com. В целом оно необязательно (кроме драйверов).

Настройки BIOS

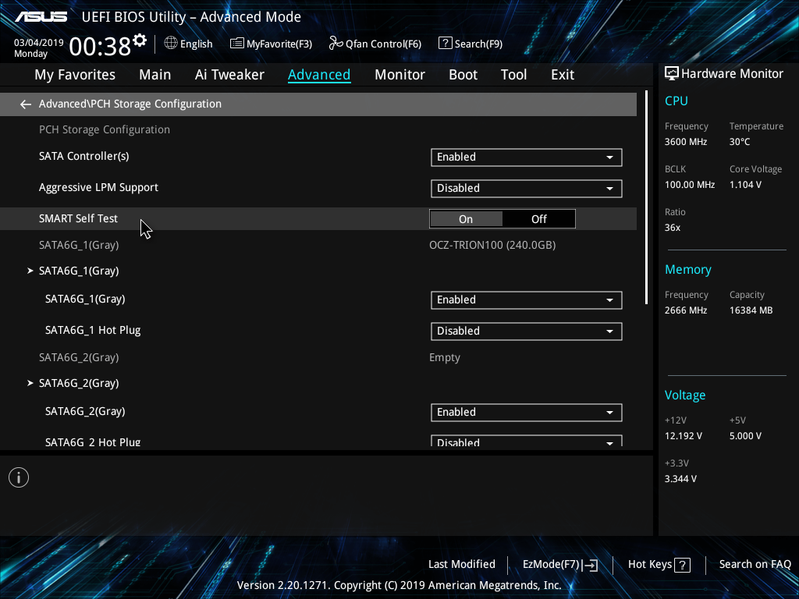

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

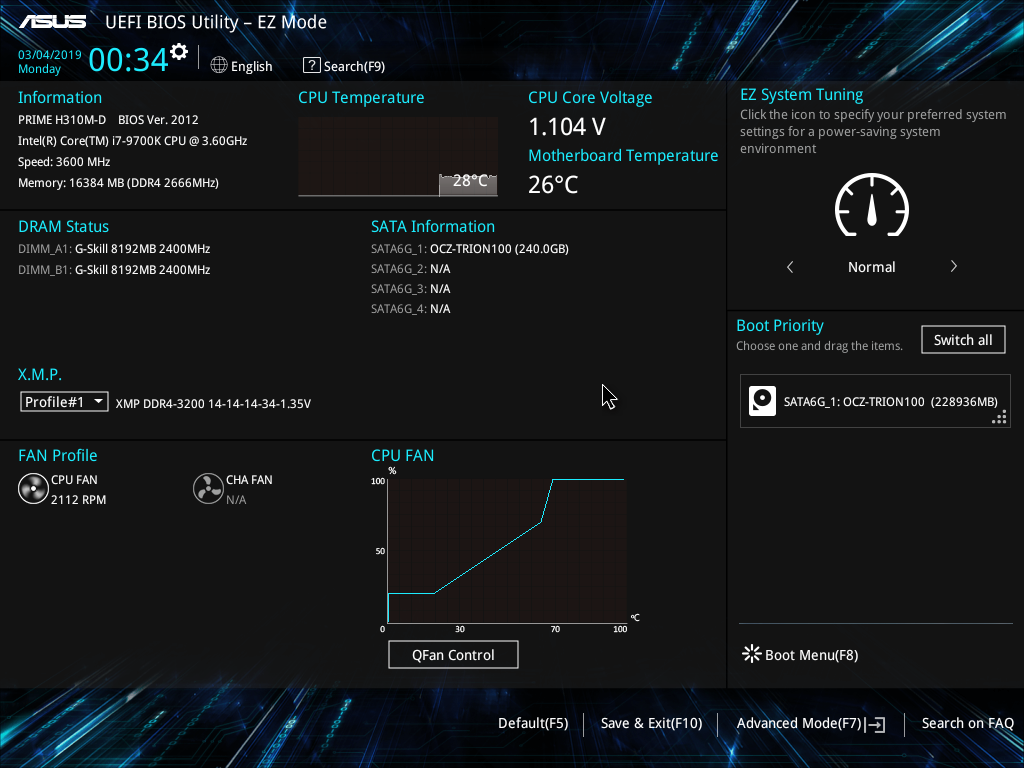

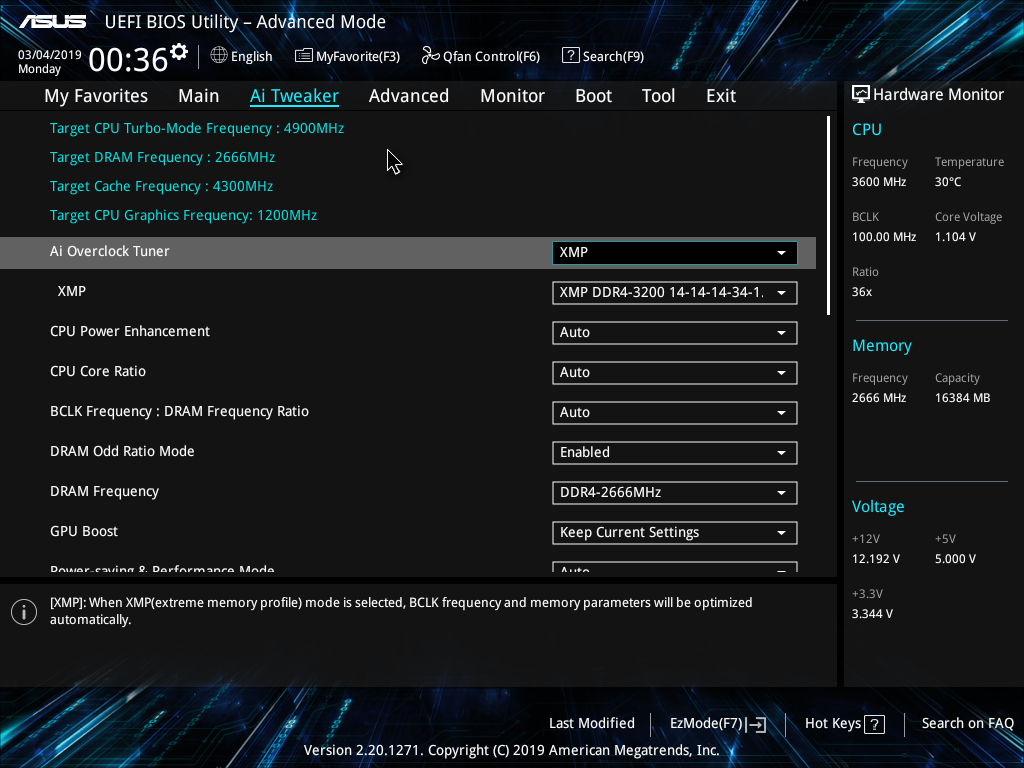

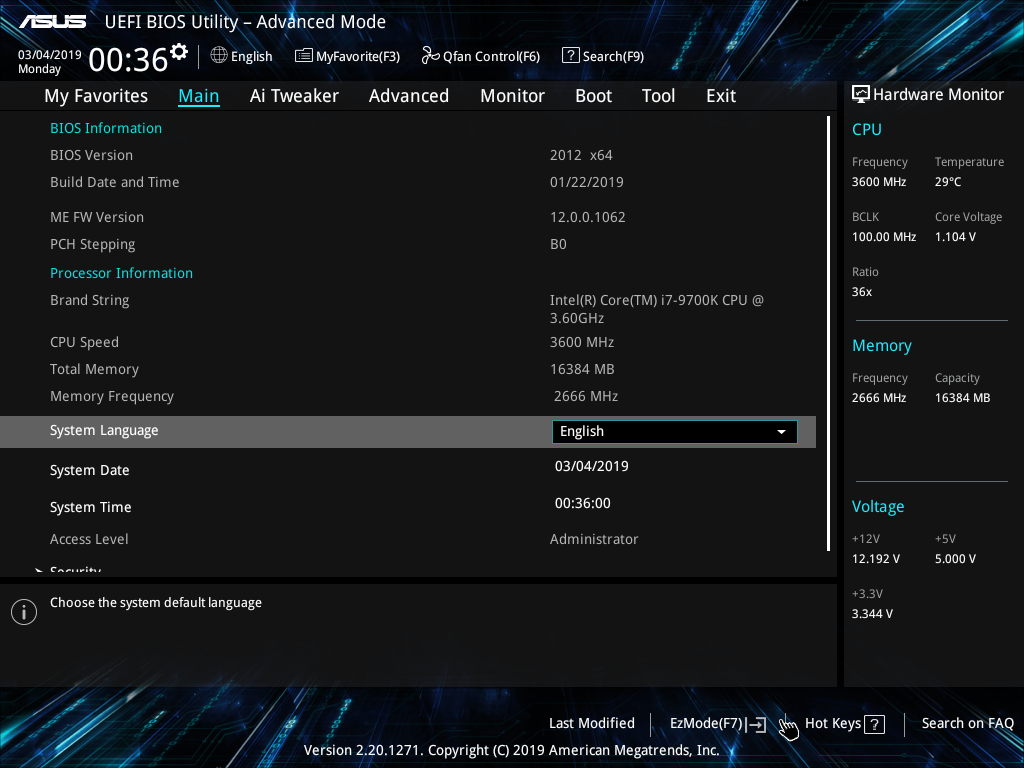

Попадаем в общее «простое» меню, где по сути одна информация (выбор режима EZ System Tuning бесполезен из-за блокировки разгонов), так что нажимаем F7 и попадаем уже в «продвинутое» меню.

В принципе, опции для разгона есть. Однако многие из них по сути не работают.

Управление периферией. Стандартный набор управления портами и слотами.

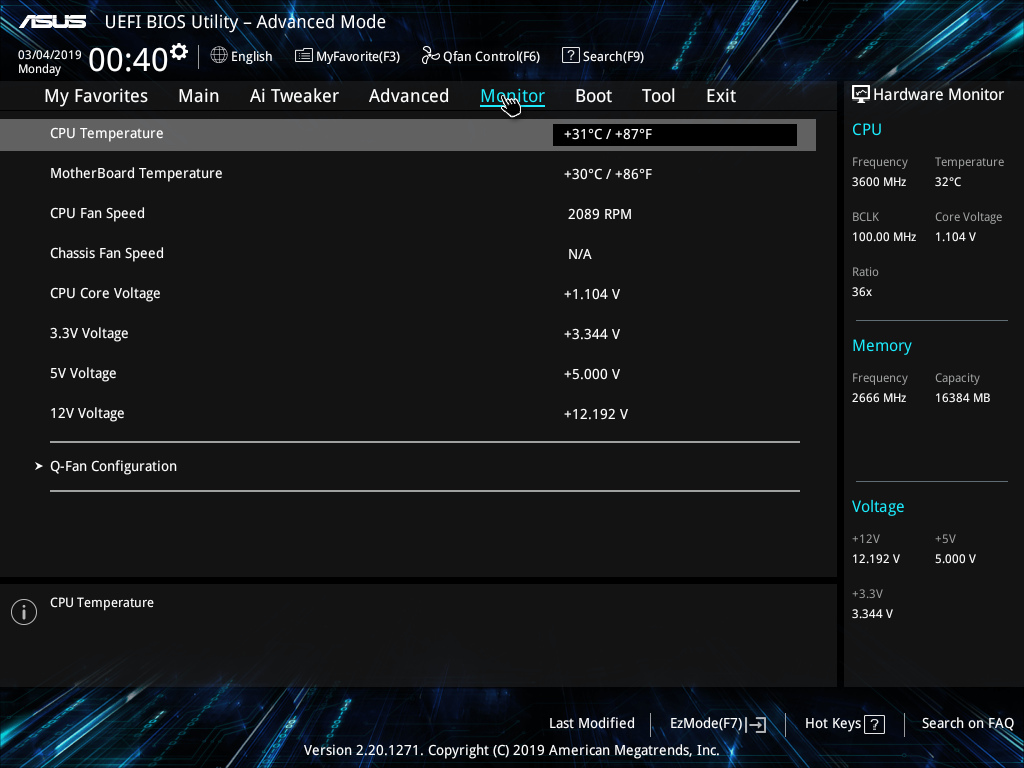

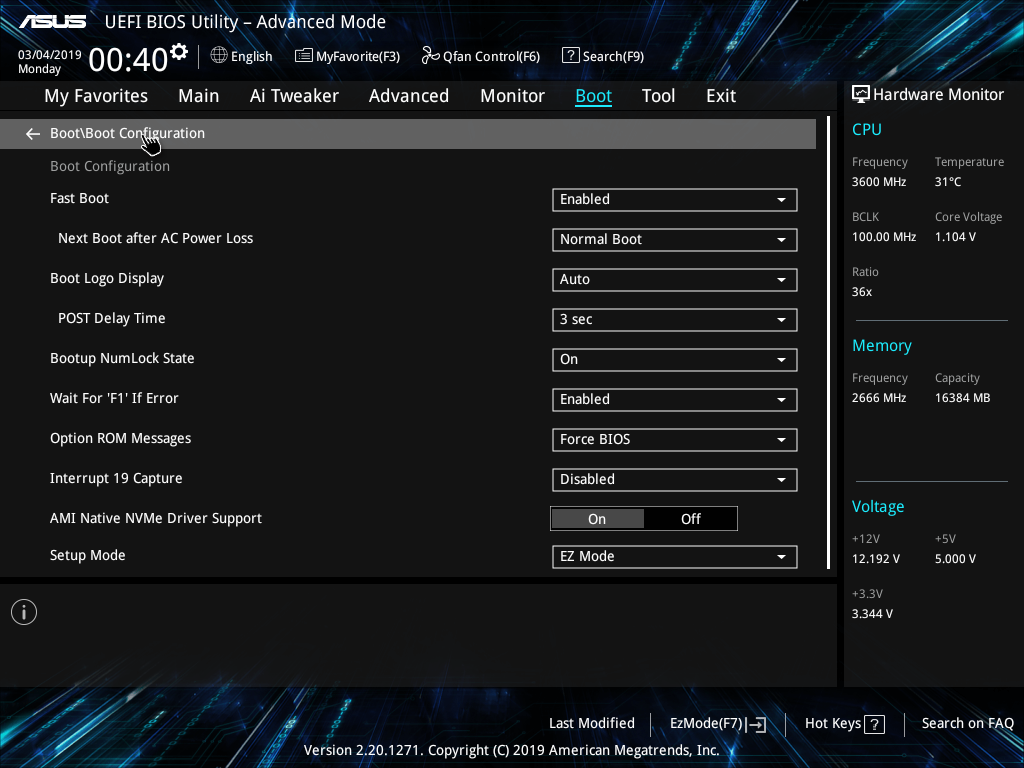

Мониторинг и опции загрузочного меню — всем хорошо известны.

Разгон

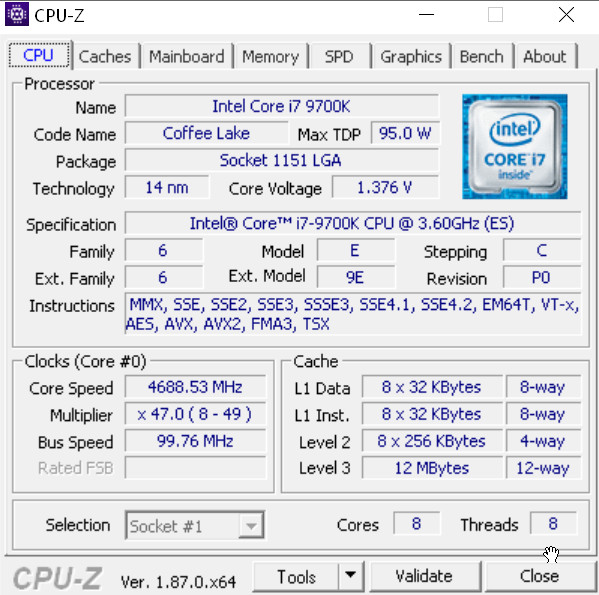

Даже можно не писать ничего. Для проверки работы системы питания мы взяли i9-9700K. Intel TurboBoost на этом процессоре пытался поднимать частоты до 4,7 ГГц, однако всего на 1 ядре и мимолетно.

Все попытки какого-то реального ручного разгона проваливались, ну это и было ожидаемо. Все же плата не для этих целей.

Выводы

Asus Prime H310M-D — это бюджетный продукт для дешевых ПК, но формально в него можно установить любые процессоры Intel Core 8-го и 9-го поколений, а значит, можно собрать неплохое решение даже для игровых целей. Да, формально серия Prime не предназначена для геймеров, но никто не мешает играть и на средних процессорах в паре со среднебюджетными видеокартами.

Лимит в 2 слота для модулей памяти не является проблемой, потому что легко набираемых двумя модулями 16 ГБ достаточно для всех обычных целей и задач. При этом мы получаем 10 портов USB разных видов, включая 4 быстрых, и слот M.2, а из «ретро»-возможностей — 1 LPT, 1 COM и видеовыход d-Sub. Intel H310 — чипсет не новый, материнские платы на нем выпускаются давно, в сегменте высокая конкуренция, цены не задраны. Правда сейчас из-за мирового кризиса, связанного с коронавирусом, а в России еще и падения рубля, все цены выросли и могут расти дальше — на всю IT-продукцию. Но все же Asus Prime H310M-D — это неплохой вариант для тех, кому не требуются навороты и подсветка, а нужна компактная материнская плата для установки в малогабаритный корпус.

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату

10 апреля 2020 Г.
