Обзор материнской платы ASRock Z390 Phantom Gaming 7 на чипсете Intel Z390

После целого залпа обзоров материнских плат на новом AMD X570 возвращаемся к старому доброму Intel Z390, который хоть и несколько поблек на фоне супер-Х570, но тем не менее, остается очень популярным. К тому же, практически все игровые тесты доказали, что новым флагманам от AMD (Ryzen 7/9 3700/3900X) не удалось сместить с трона Intel Core i9 9900K — как самого быстрого процессора (а совместно с Z390 и самой быстрой платформы) для игровых ПК. Поэтому тема Z390 еще будет долго актуальной, учитывая, что впереди у AMD лишь выход 3950-й модели, которая, возможно, «побьет» i9-9900K в играх, но будет при этом намного дороже. Да и я лично не уверен, что и 3950й Ryzen сумеет в играх стать лидером: расширение количества ядер до 16-ти как-то вообще не скажется на играх, они просто не пользуются большим, чем 8 количеством ядер, а частоты вроде от 3900 не сильно отличаются.

Так что, продолжаем изучать материнские платы на Z390, которых сейчас уже просто очень много. Более того, выходят новые продукты на этом же хабе от Intel. Я уже писал, что создается ощущение, что остальные чипсеты как-то переместились в область «от 4000 рублей и ниже», а Z390 занял гигантскую нишу от 6000 рублей до... небес (топовые материнские платы есть и по 50 тысяч рублей). Разумеется, это лишь поверхностное ощущение, ведь материнских плат бюджетного уровня на рынке на порядок больше, чем топовых. Тем не менее, только компания ASRock успела выпустить аж 16 материнок на Z390 (с момента предыдущего материала по плате от этого производителя вышла еще одна модель)!

Стоит напомнить, что в ассортименте продуктов этой компании есть топовая серия Taichi (в которой Taichi Ultimate — флагман, а вся серия рассчитана в большей степени на оверклокеров и любителей всего крутого), а также имеется серия Phantom Gaming, которая предназначена для геймеров, ну и оверклокерскими возможностями также не обделена.

Так вот, только внутри этой «геймерской» серии уже есть пять моделей на Z390. Ранее я изучал одну из верхних: ASRock Z390 Phantom Gaming 9. Теперь изучим модель, которая идет ступенью ниже, при этом также и цена у нее ниже. Собственно, будем изучать без сравнений, а чисто: что умеет материнка, что дает и соответствует ли цене.

Переходим непосредственно к ASRock Z390 Phantom Gaming 7. Напомню, что серия Phantom Gaming — c одной стороны позиционируется чуть ниже, чем серия Taichi, оверклокерские возможности тоже ниже, но при этом есть свои особенности, предназначенные, как считает производитель, для геймеров.

ASRock Z390 Phantom Gaming 7 поставляется в большой, но обычной коробке без излишеств.

Внутри бокса имеются два отсека: для материнской платы, и для комплекта.

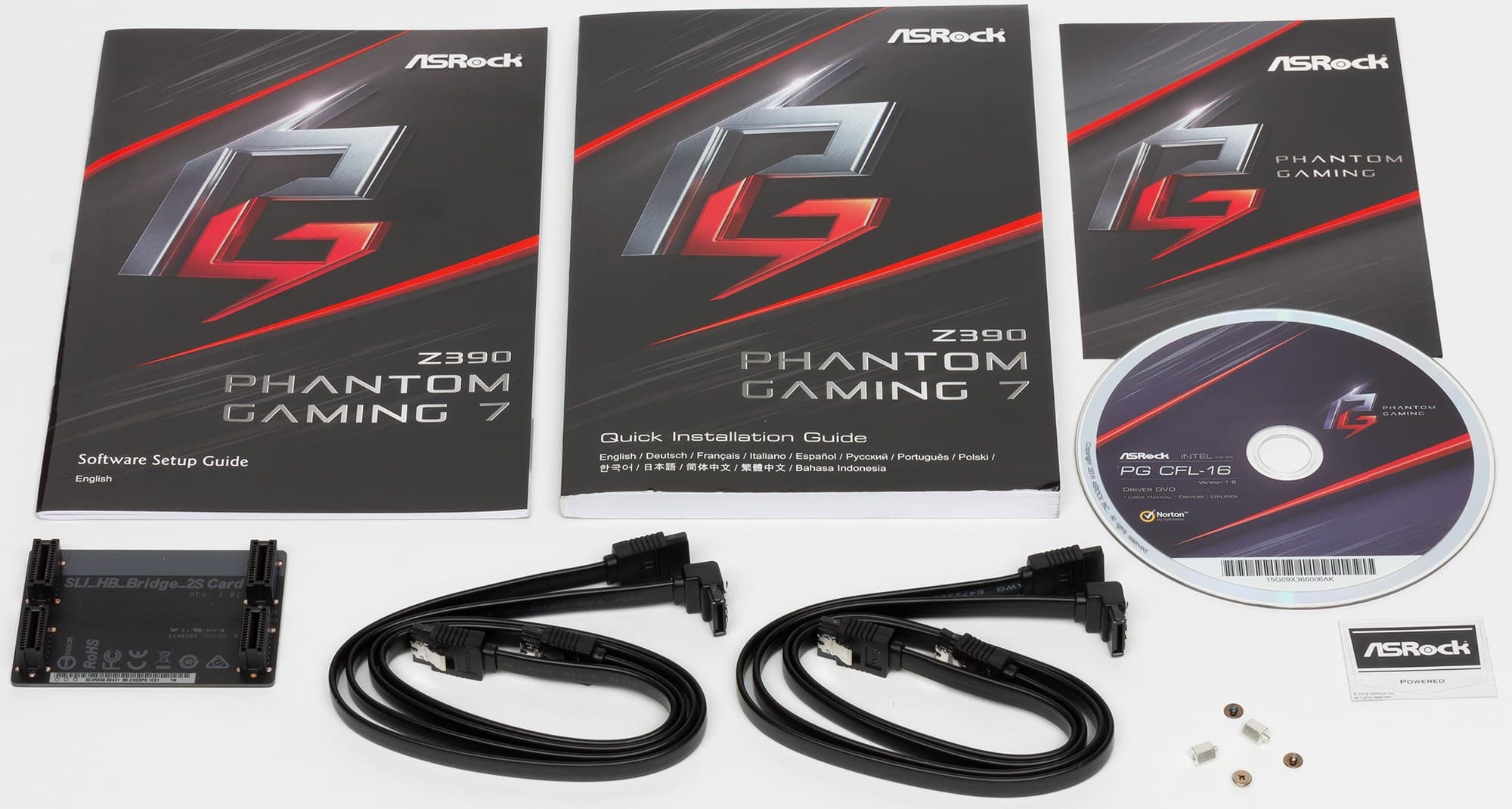

Комплект поставки, кроме традиционных элементов типа руководства пользователя, носителя ПО (в данном случае — диска) и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), есть мост Nvidia SLI (старого образца, современный NV Link нужно отдельно покупать непосредственно у Nvidia), винтики для монтажа модулей M.2, бонусный стикер.

Форм-фактор

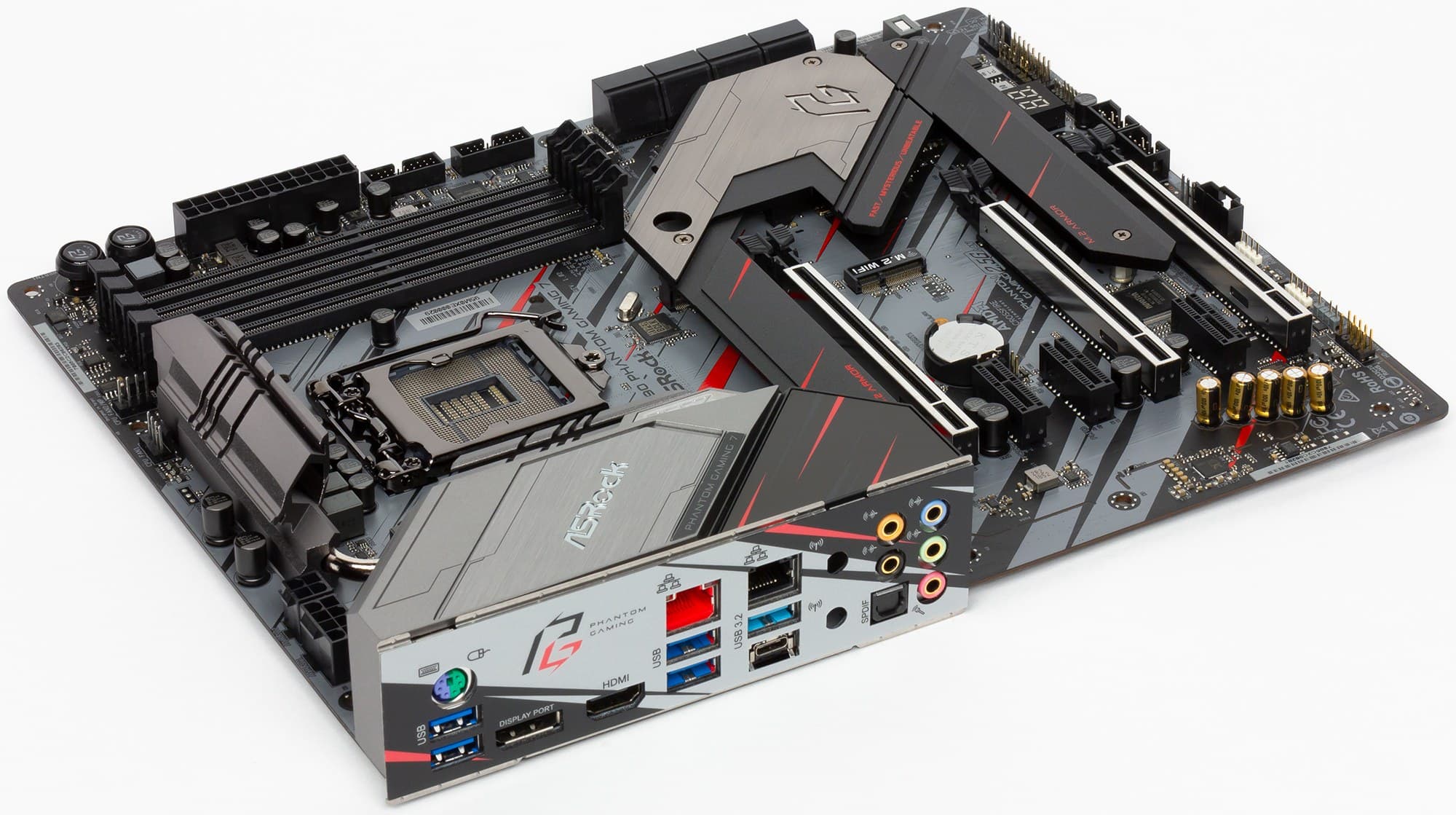

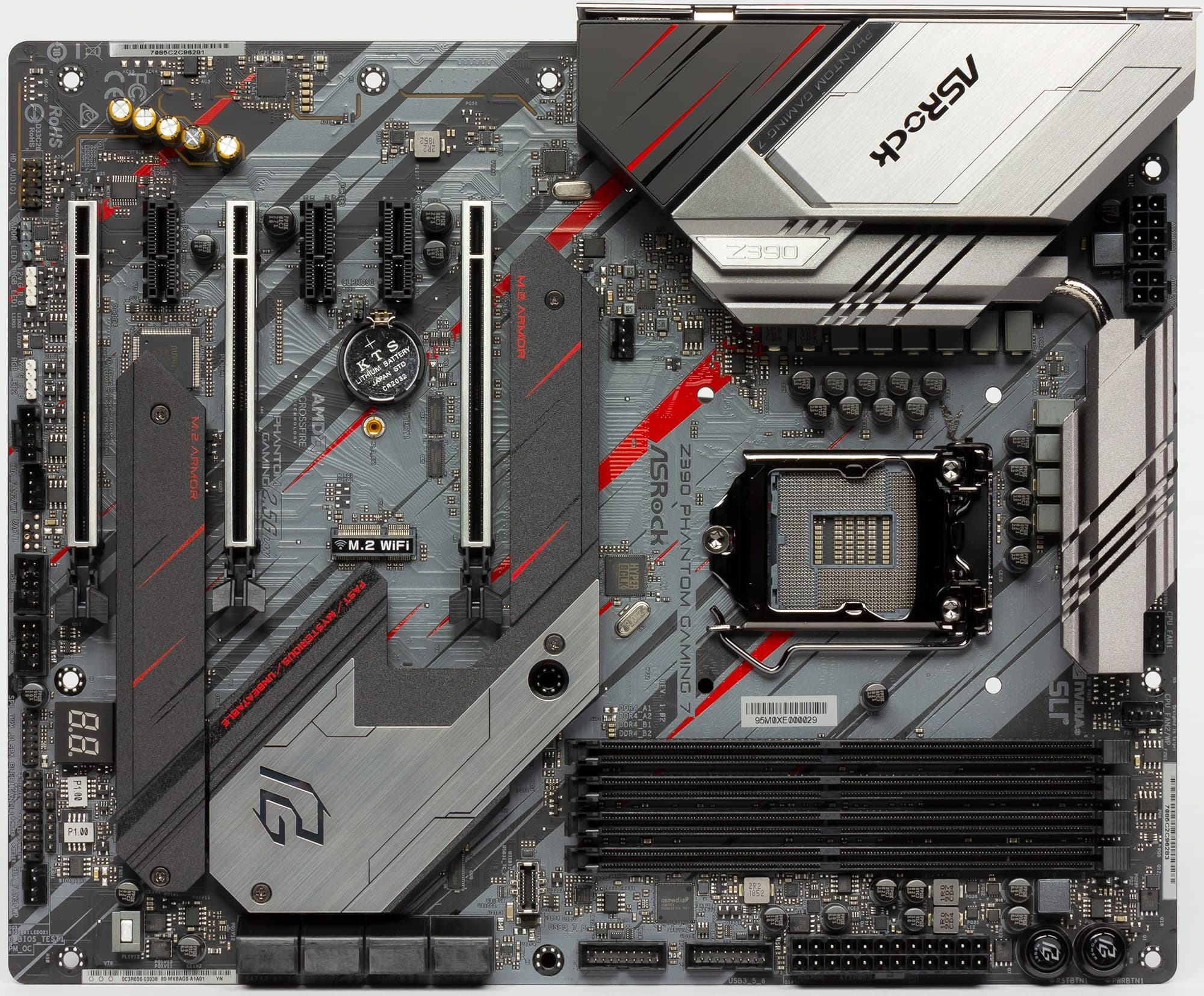

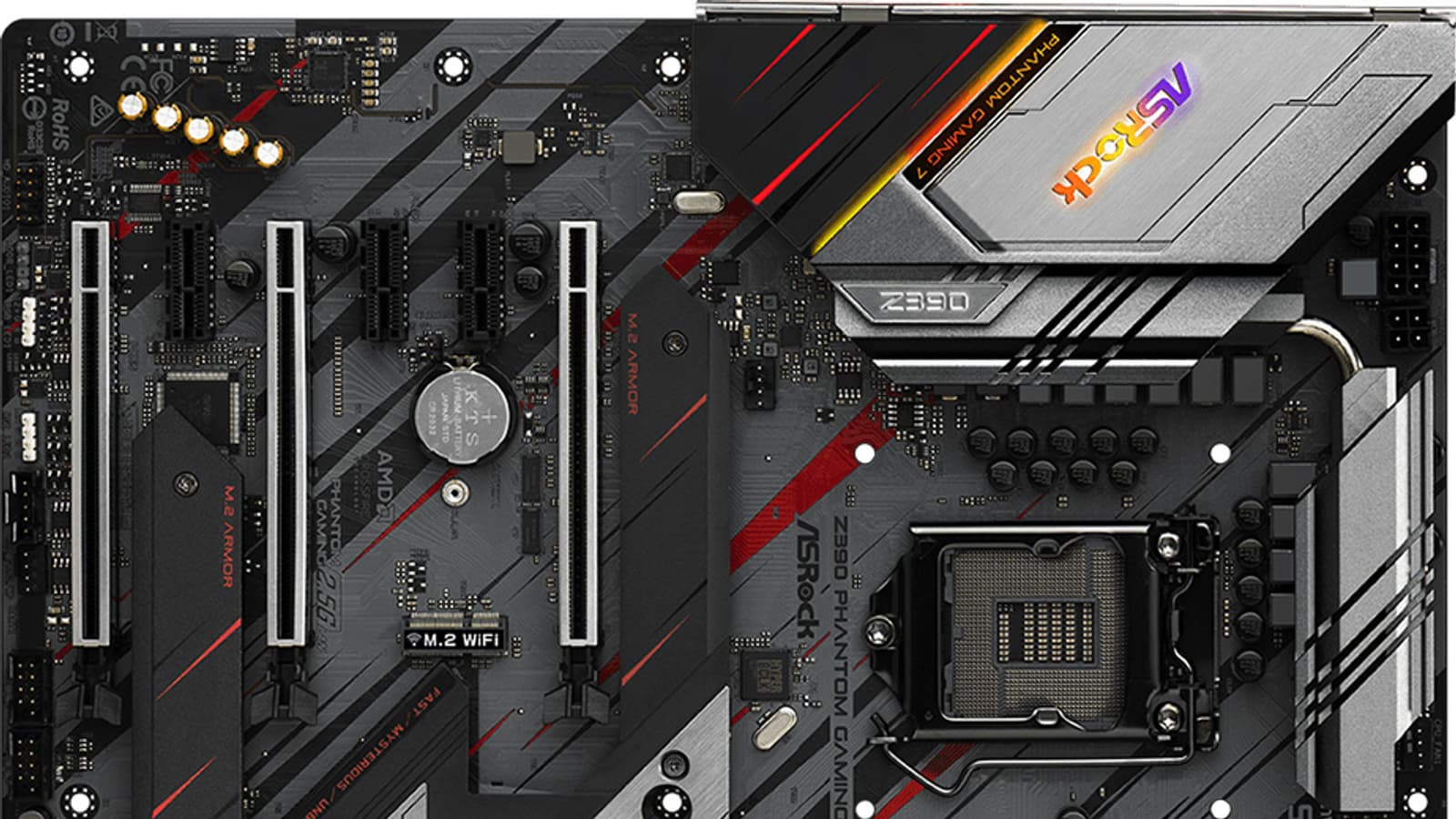

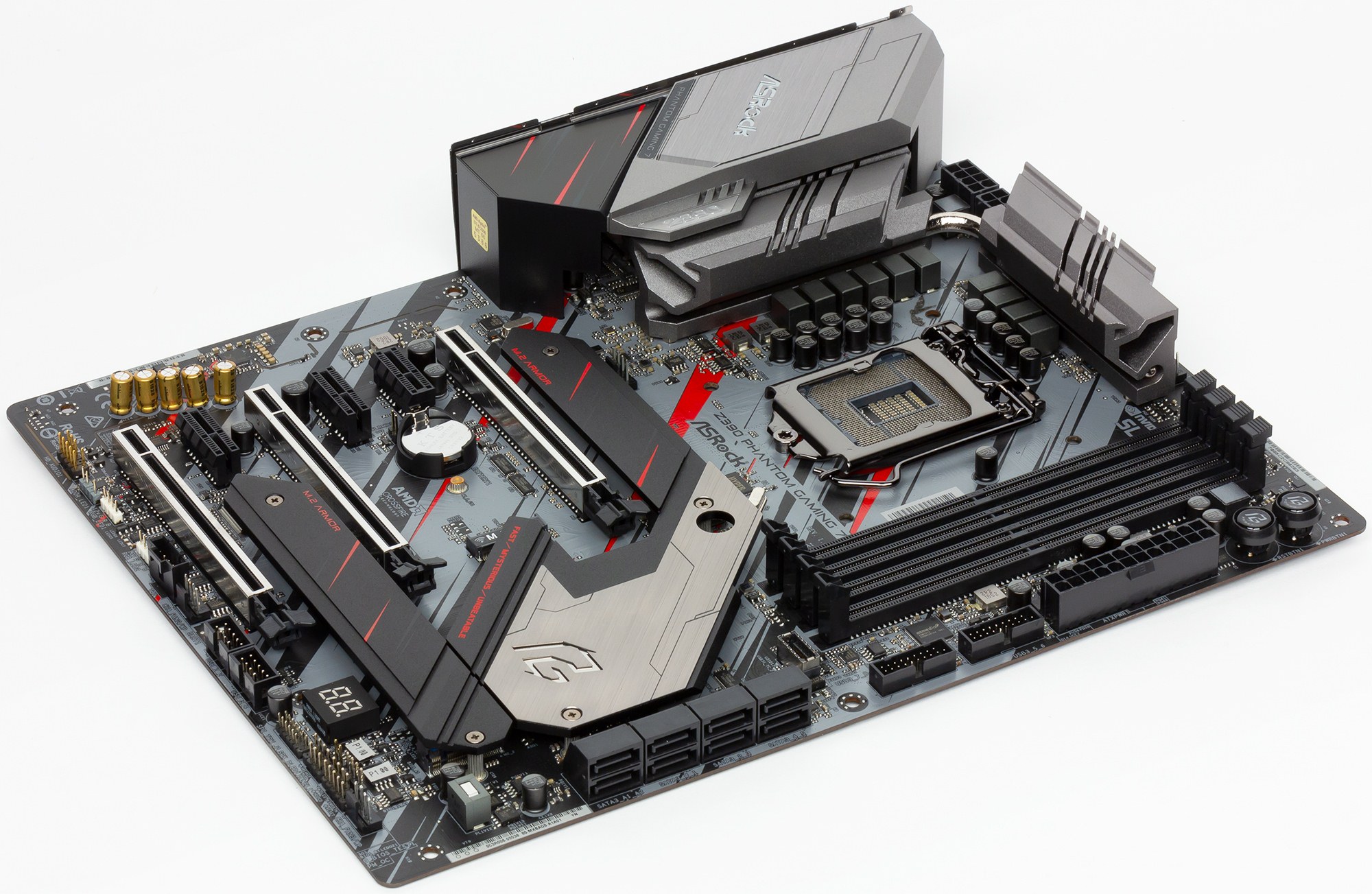

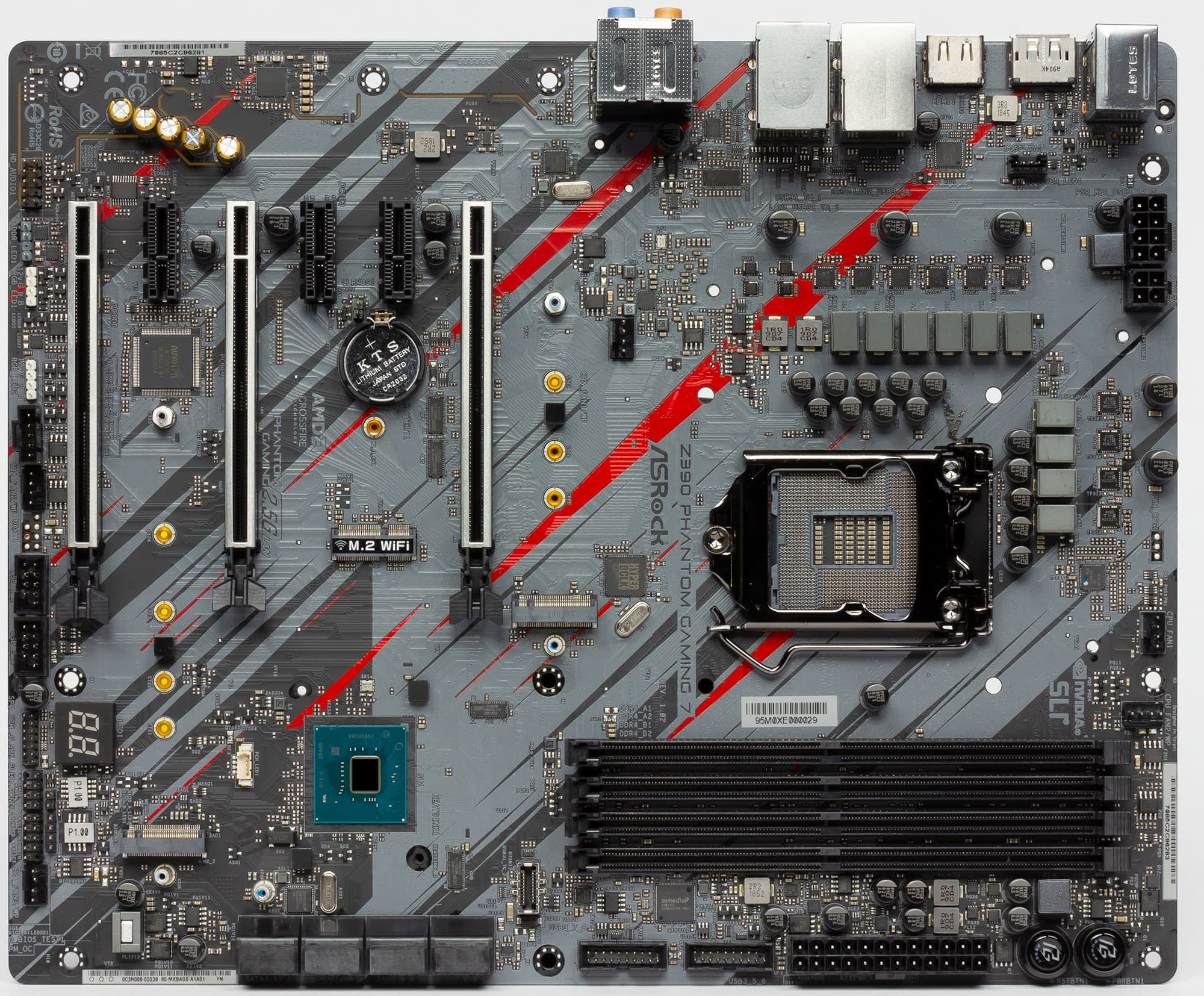

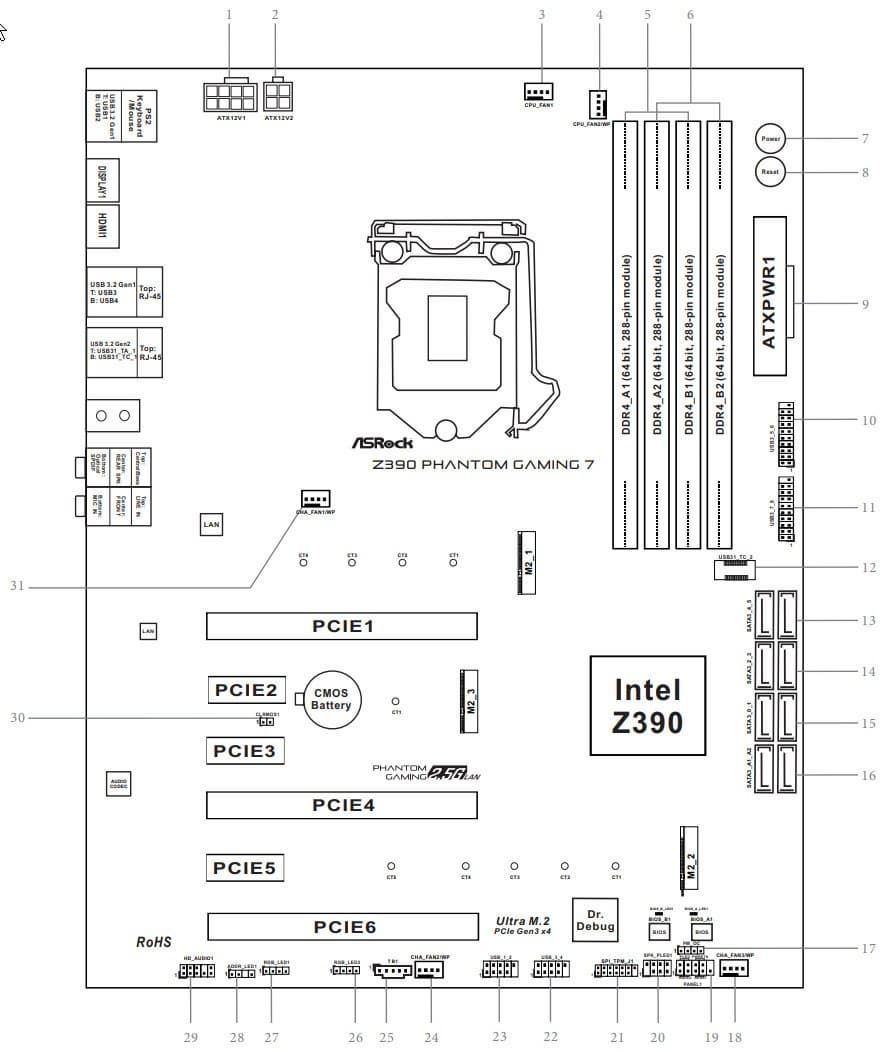

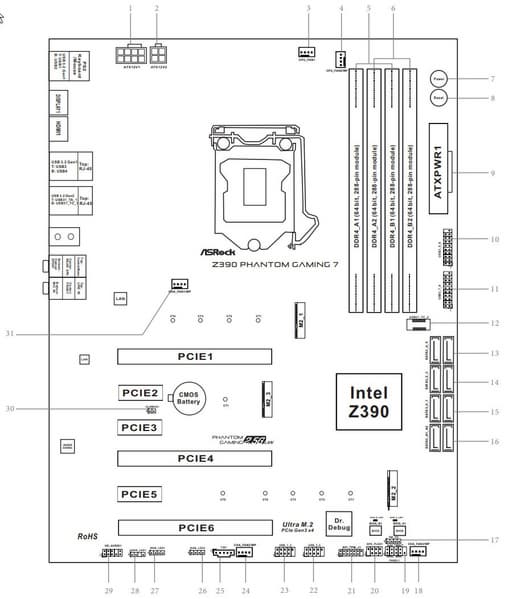

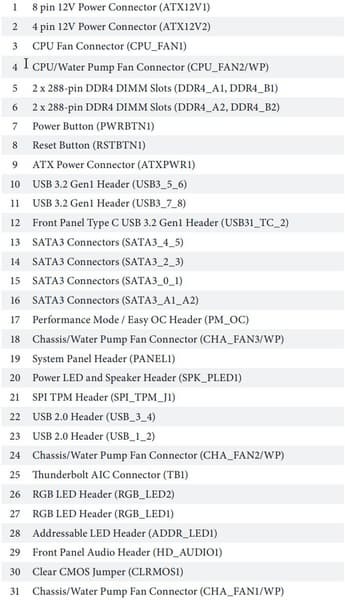

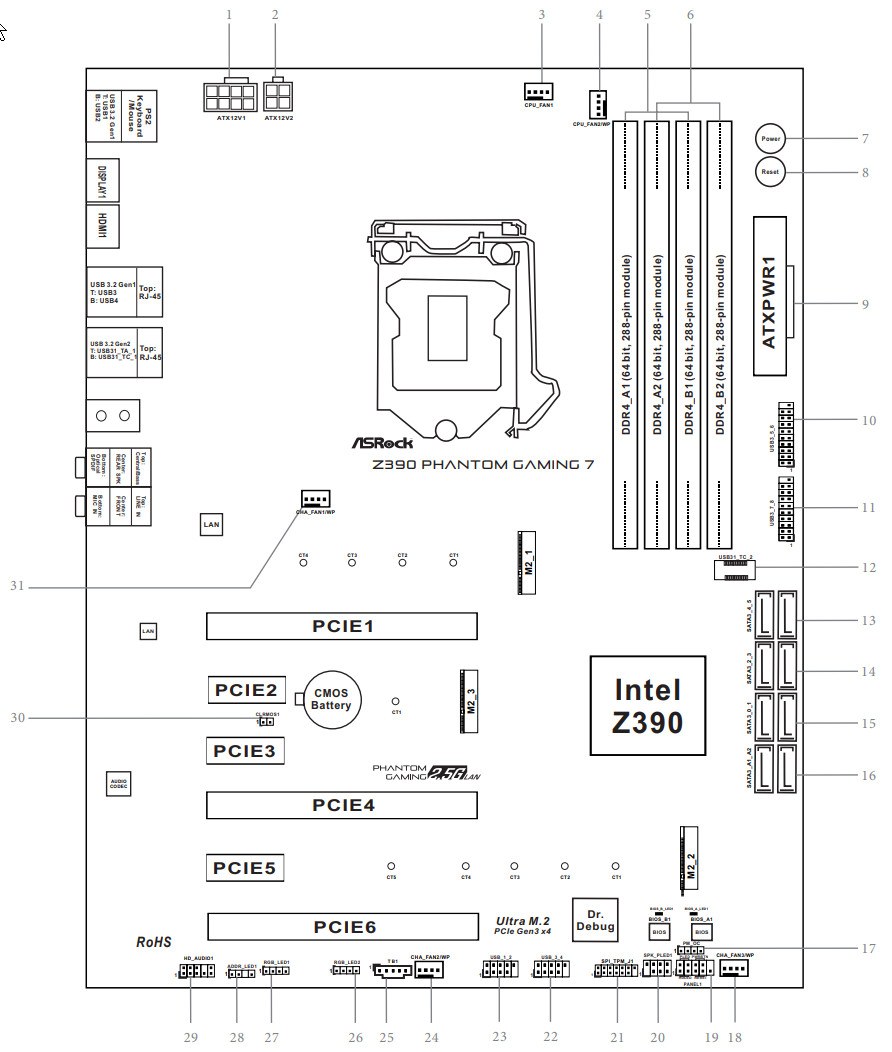

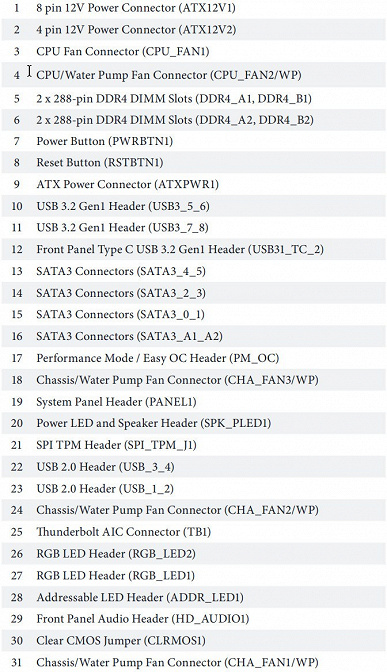

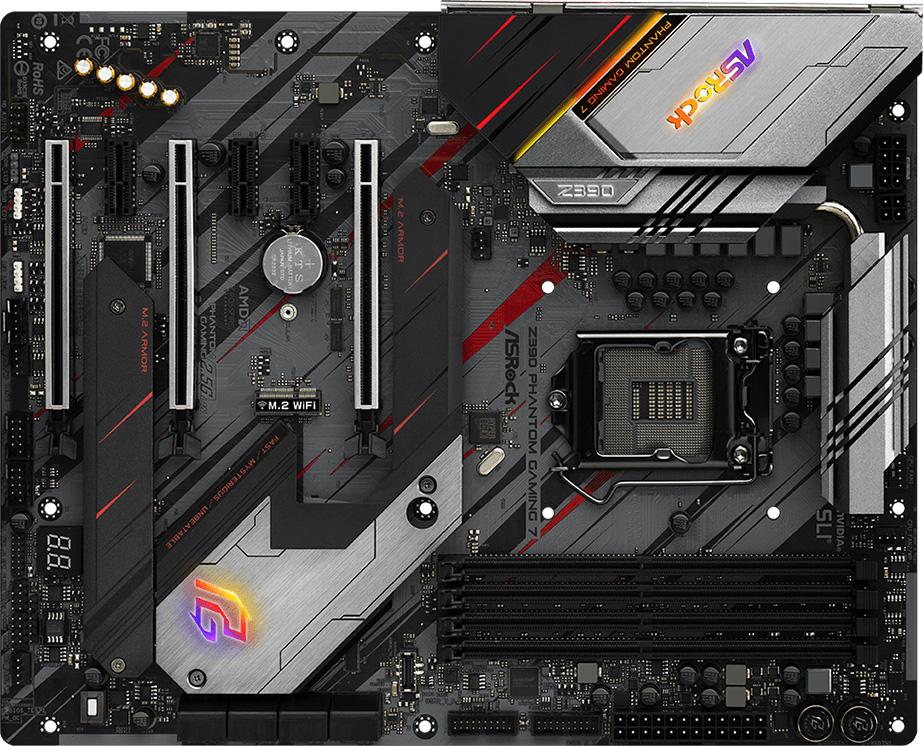

Материнская плата ASRock Z390 Phantom Gaming 7 выполнена в форм-факторе ATX, имеет размеры 305×244 мм и 10 монтажных отверстий для установки в корпус.

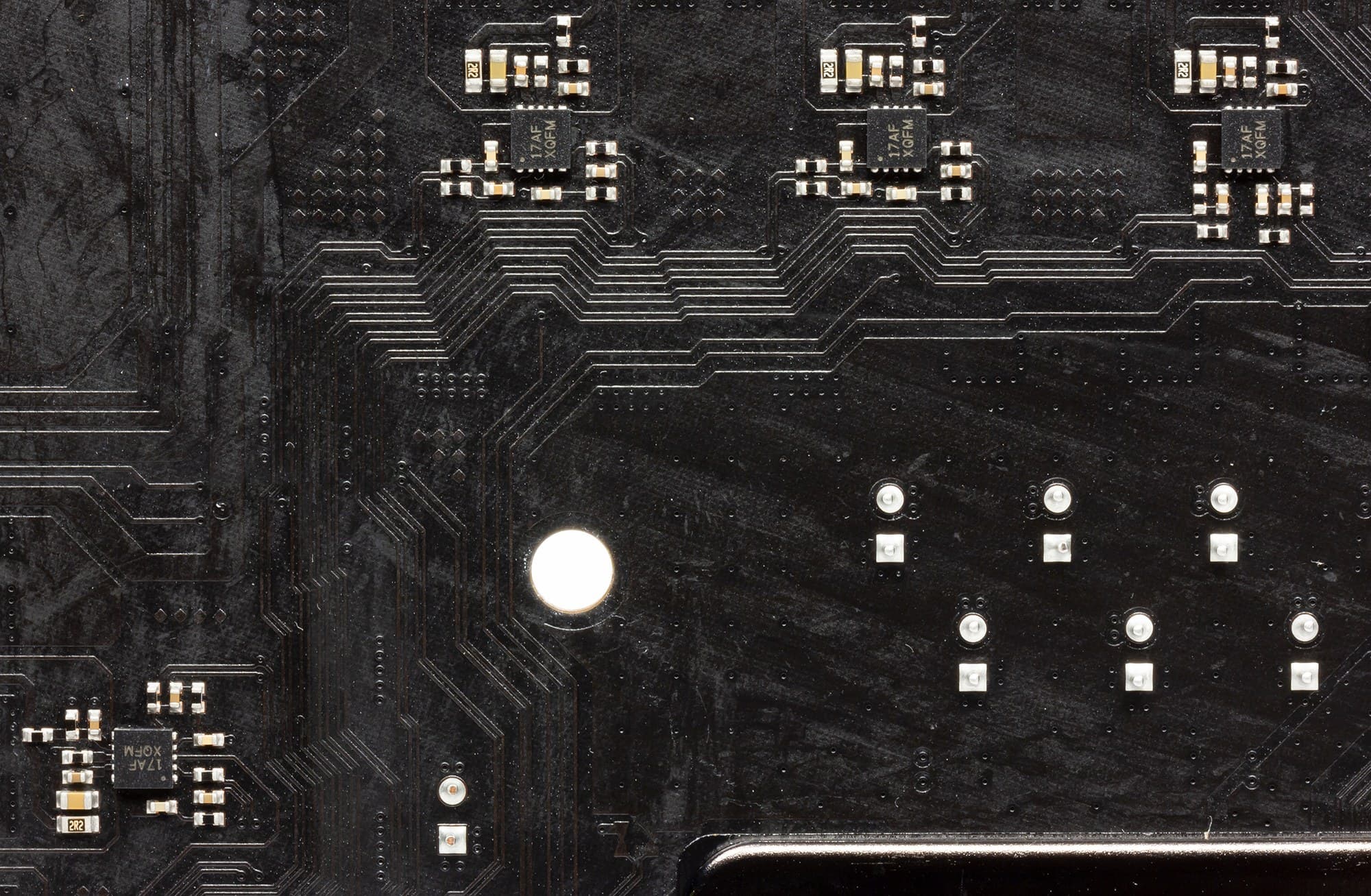

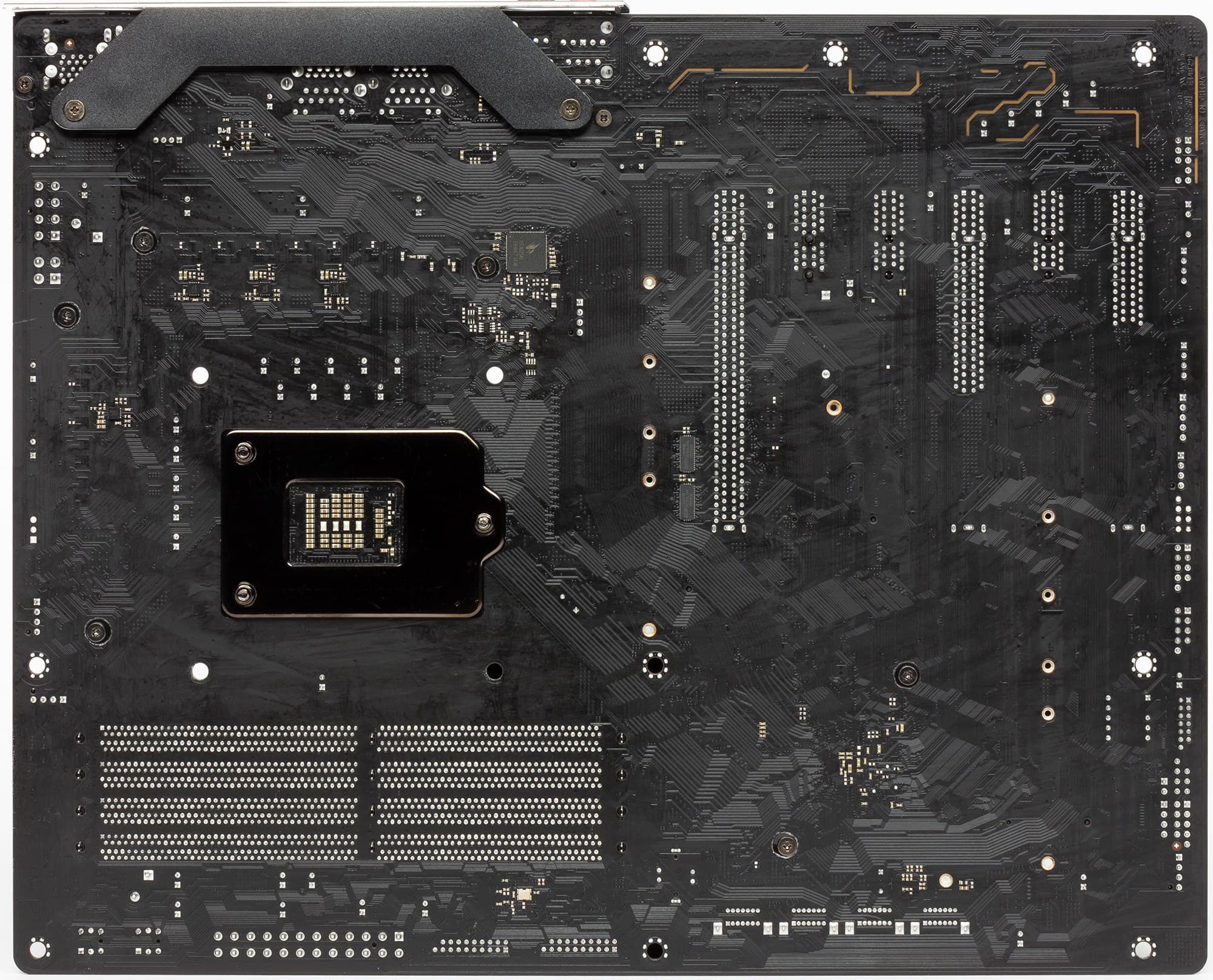

На оборотной стороне мало элементов, там размещены сетевой контроллер, удвоители фаз и мелкая логика. Обработан текстолит хорошо: во всех точках пайки острые концы срезаны. Понятно, что плата не топового уровня ничего дополнительного (типа защитной пластины) иметь и не должна.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 8-го и 9-го поколений
Процессорный разъем LGA1151v2
Чипсет Intel Z390
Память 4 × DDR4, до 128 ГБ, до DDR4-4600
Аудиоподсистема 1 × Realtek ALC1220 + усилитель Texas Instruments NE5532
Сетевые контроллеры 1 × Intel i219V (Ethernet 1 Гбит/с)
1 × Dragon RTL8125AG (Ethernet 2,5 Гбит/с)
Слоты расширения 3 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x4+x4 (CrossFire))
3 × PCI Express 3.0 x1
Разъемы для накопителей 6 × SATA 6 Гбит/с (Z390)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
2 × M.2 (Z390, для 1 устройства формата 2230/2242/2260/2280/22110 и 1 устройства формата 2230/2242/2260/2280)
USB-порты 3 × USB 3.1 Gen2: 1 × Type-A (голубой) и 1 × Type-C на задней панели + 1 внутренний порт Type-C (Z390)
4 × USB 3.1 Gen1: 4 порта Type-A (синие) на задней панели (Z390)
4 × USB 3.1 Gen1: 2 внутренних разъема, каждый на 2 порта (ASMedia ASM1074)
4 × USB 2.0: 2 внутренних разъема, каждый на 2 порта (Z390)
Разъемы на задней панели 1 × USB 3.1 Gen2 (Type-C)
1 × USB 3.1 Gen2 (Type-A, голубой)
4 × USB 3.1 Gen1
2 × RJ-45
1 × PS/2
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
1 × HDMI 1.4
1 × DisplayPort 1.2
Прочие внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX12V
4-контактный разъем питания ATX12V
1 слот M.2 (E-key) для адаптера беспроводных сетей
1 разъем для подключения порта USB 3.1 Gen2 Type-C
2 разъема для подключения 4 портов USB 3.1 Gen1
2 разъема для подключения 4 портов USB 2.0
5 разъемов для подключения 4-контактных вентиляторов
1 разъем Thunderbolt AIC
1 разъем для подключения адресуемой RGB-ленты
2 разъема для подключения неадресуемой RGB-ленты
1 разъем для переключения режимов разгона
1 разъем SPI TPM (Trusted Platform Module)
1 разъем сброса CMOS
1 дисплей кодов POST
1 кнопка включения питания (Power)
1 кнопка перезагрузки (Reset)
Форм-фактор ATX (305×244 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

Если по слотам PCI-E, M,2 — плата как-то соответствует топовым сериям, то по набору USB-портов явно дано понять, что это все же «середняк». Впрочем, 2 сетевых контроллера (один из них высокоскоростной) все же подчеркивают, что перед нами серия Phantom Gaming.

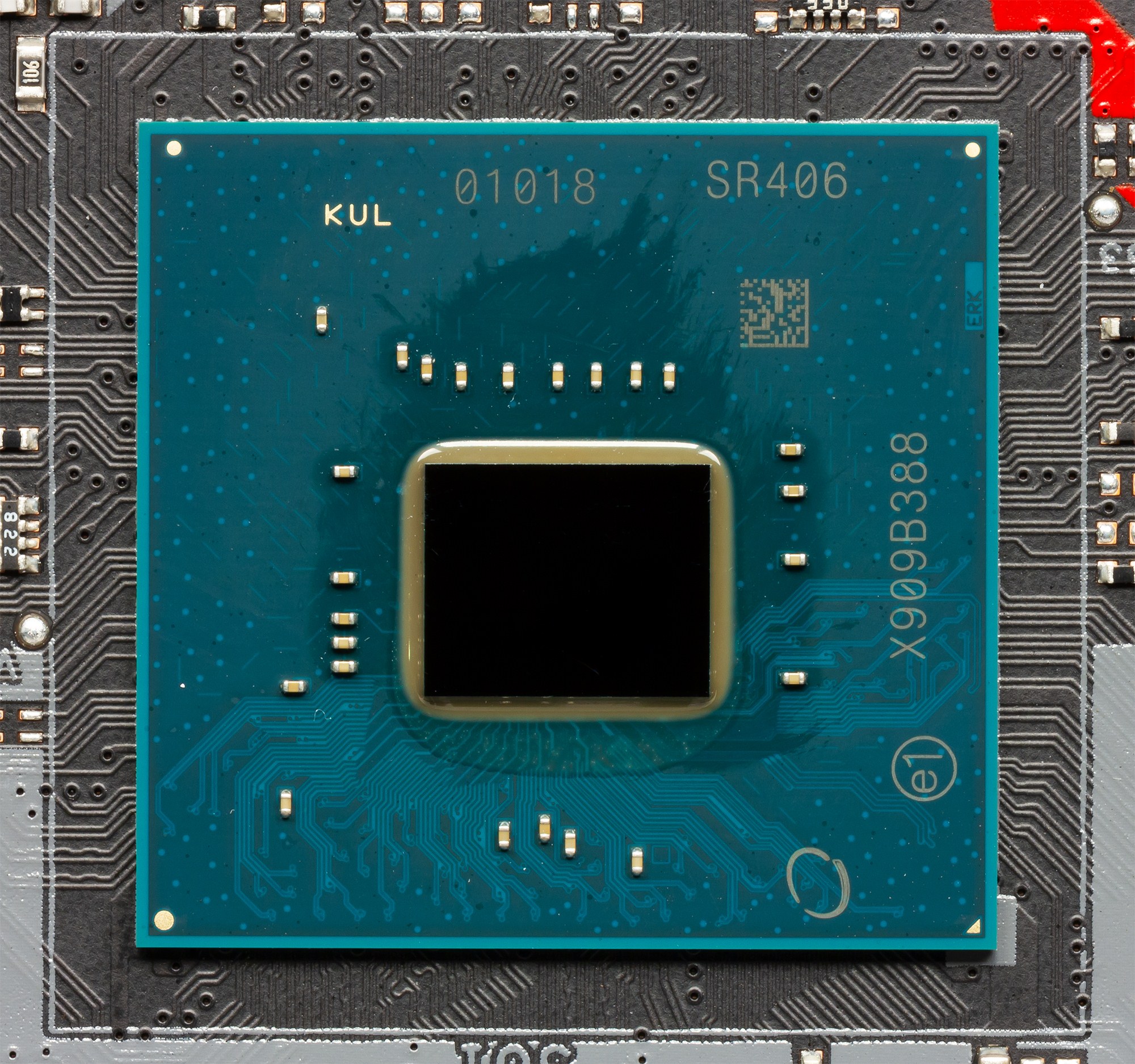

Снова начинаем с чипсета Z390 и его взаимодействия с процессором.

В отличие от наборов AMD (CPU+Hub) здесь нет нераспределенных и свободно переконфигурируемых PCI-E линий. Все четко разграничено: чипсет Z390 поддерживает до 30 линий ввода-вывода, из которых до 24 отводится на PCI-E 3.0, всего может быть до 6 портов SATA 6 Гбит/с и суммарно до 14 портов USB 3.1 Gen2/3.0/2.0, из которых, в свою очередь, USB 3.1 Gen 2 (собственно USB 3.1) может быть не более 6, а USB 3.1 Gen 1 (он же USB 3.0) — не более 10.

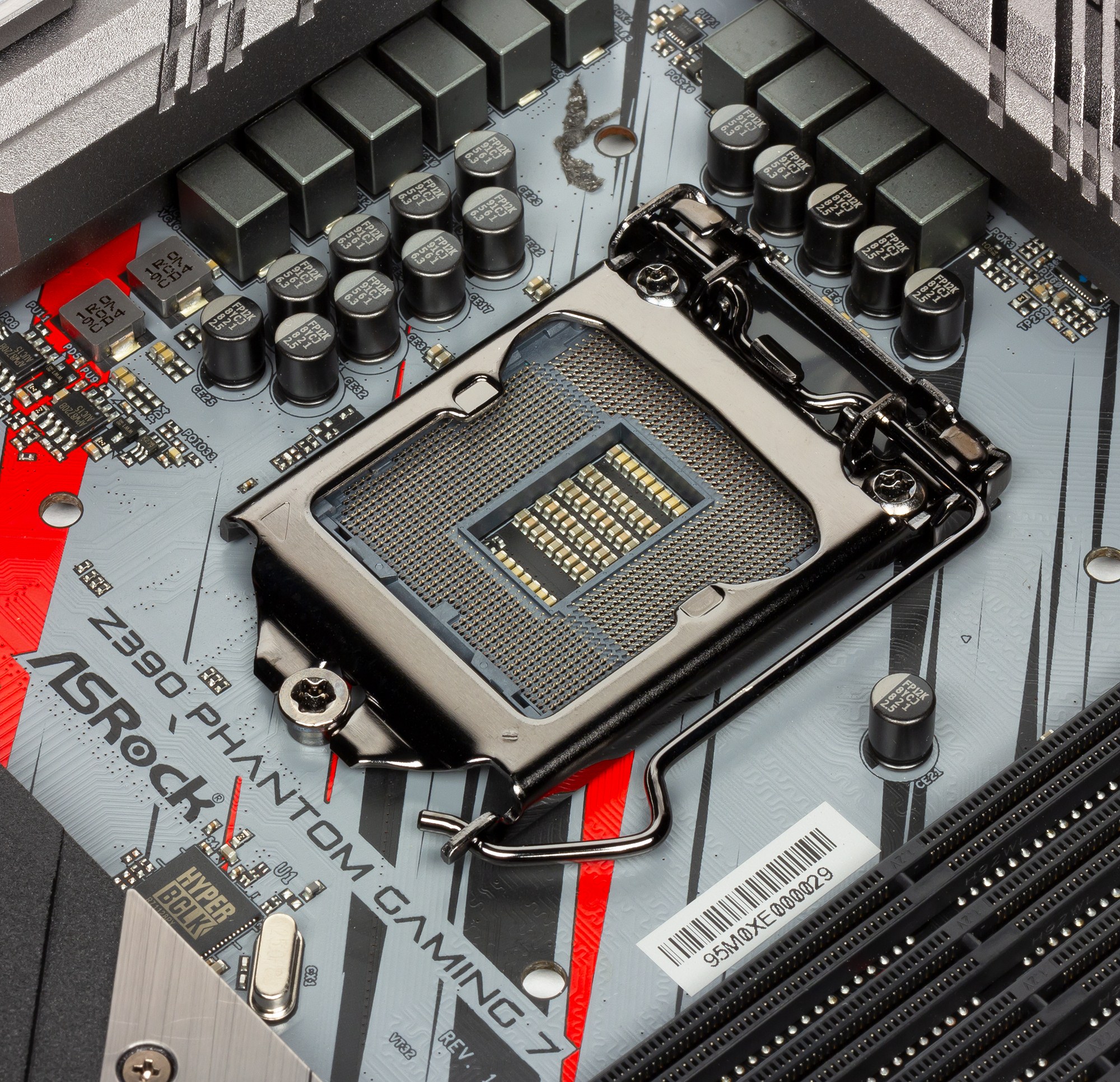

Как и все аналоги на Z390, ASRock Z390 Phantom Gaming 7 поддерживает процессоры Intel Core 8-го и 9-го поколений, выполненные под разъем (сокет) LGA1151v2. Хотя физически отличий от старого LGA1151 нет, старые процессоры в LGA1151 v2 работать не будут. Поэтому еще раз напомню: только модели с индексами 8000 и 9000!

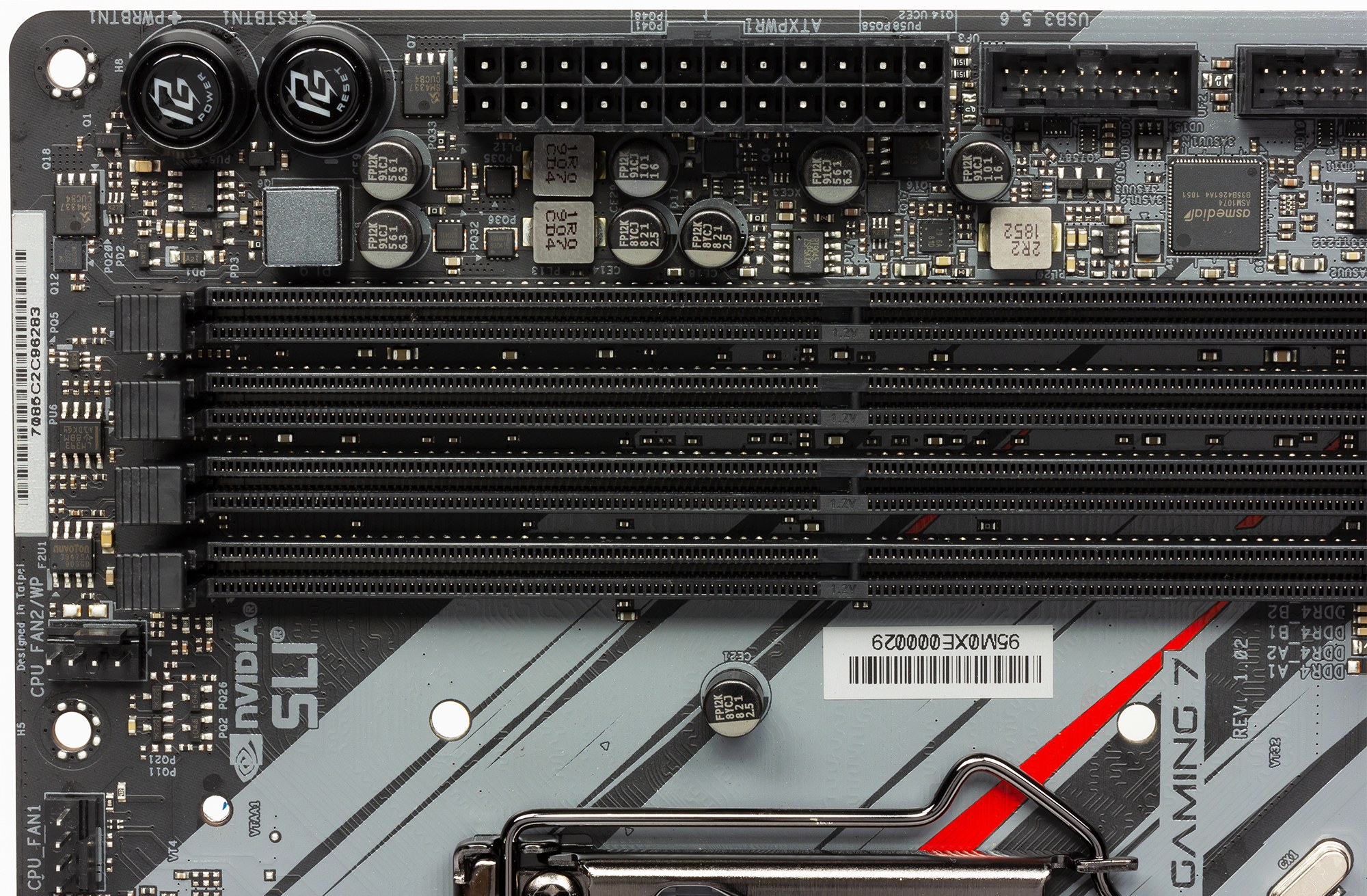

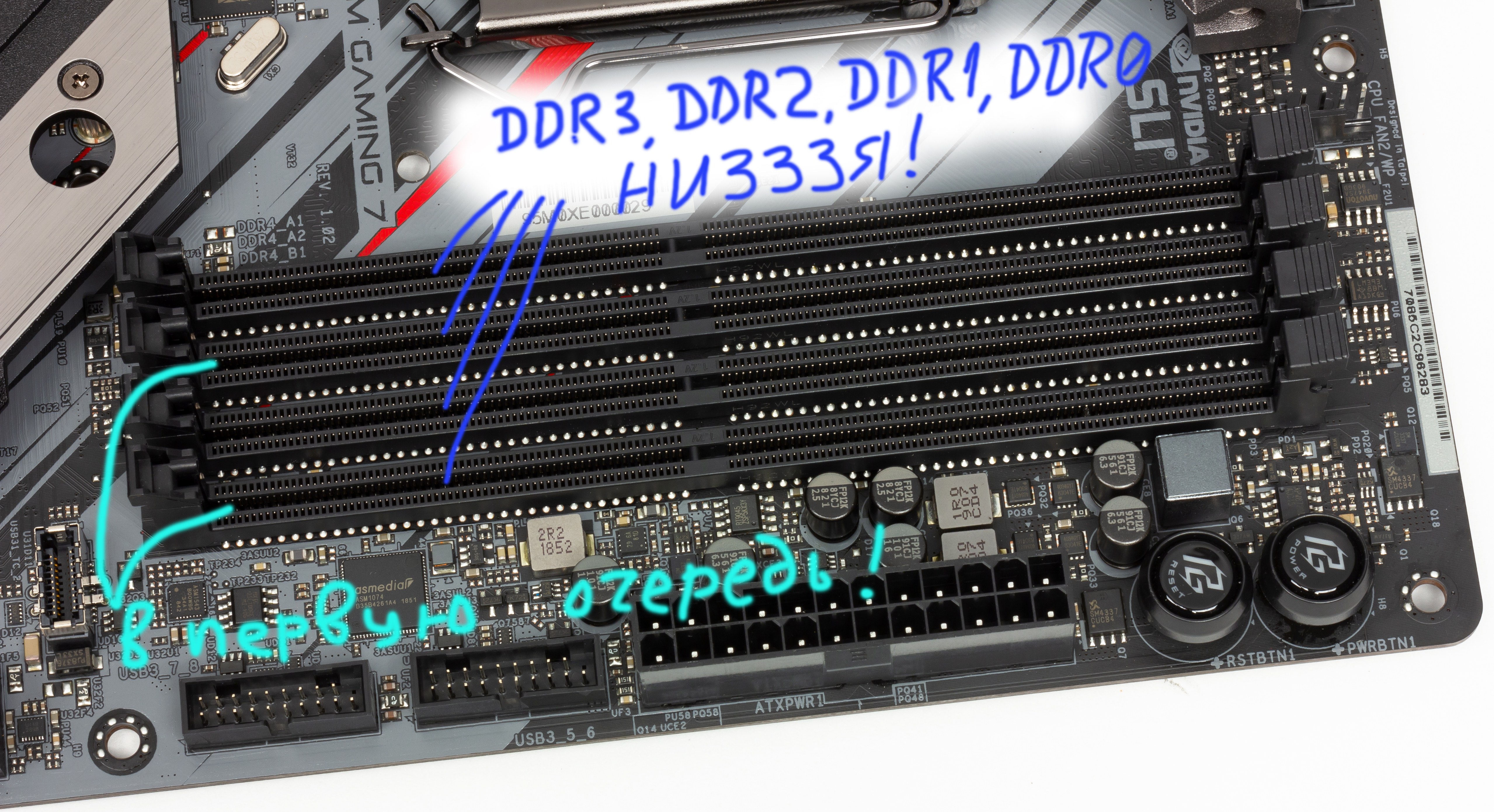

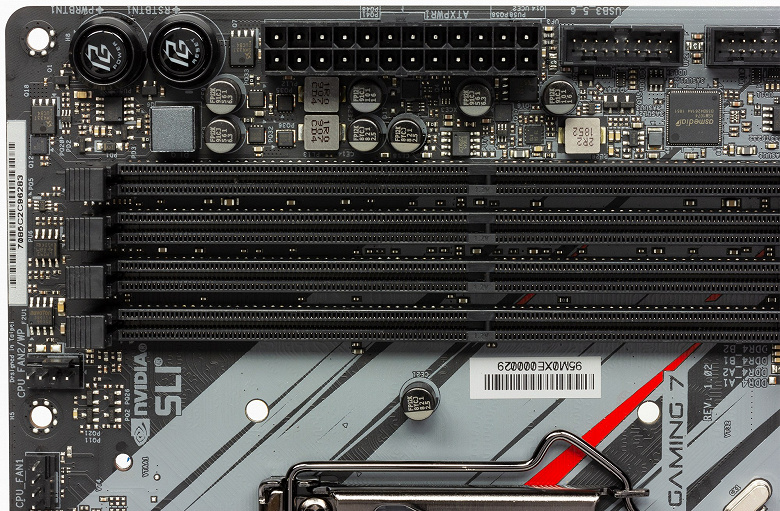

Для установки модулей памяти на плате ASRock имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

В отличие опять же, от более топовых плат, в данном случае слоты DIMM не армированы.

Далее переходим к периферии.

Периферийная функциональность: PCI-E, SATA, разные «прибамбасы»

Начнем со слотов PCI-E.

На плате есть 6 слотов: 3 PCI-E x16 (для видеокарт или других устройств) и 3 PCI-E x1.

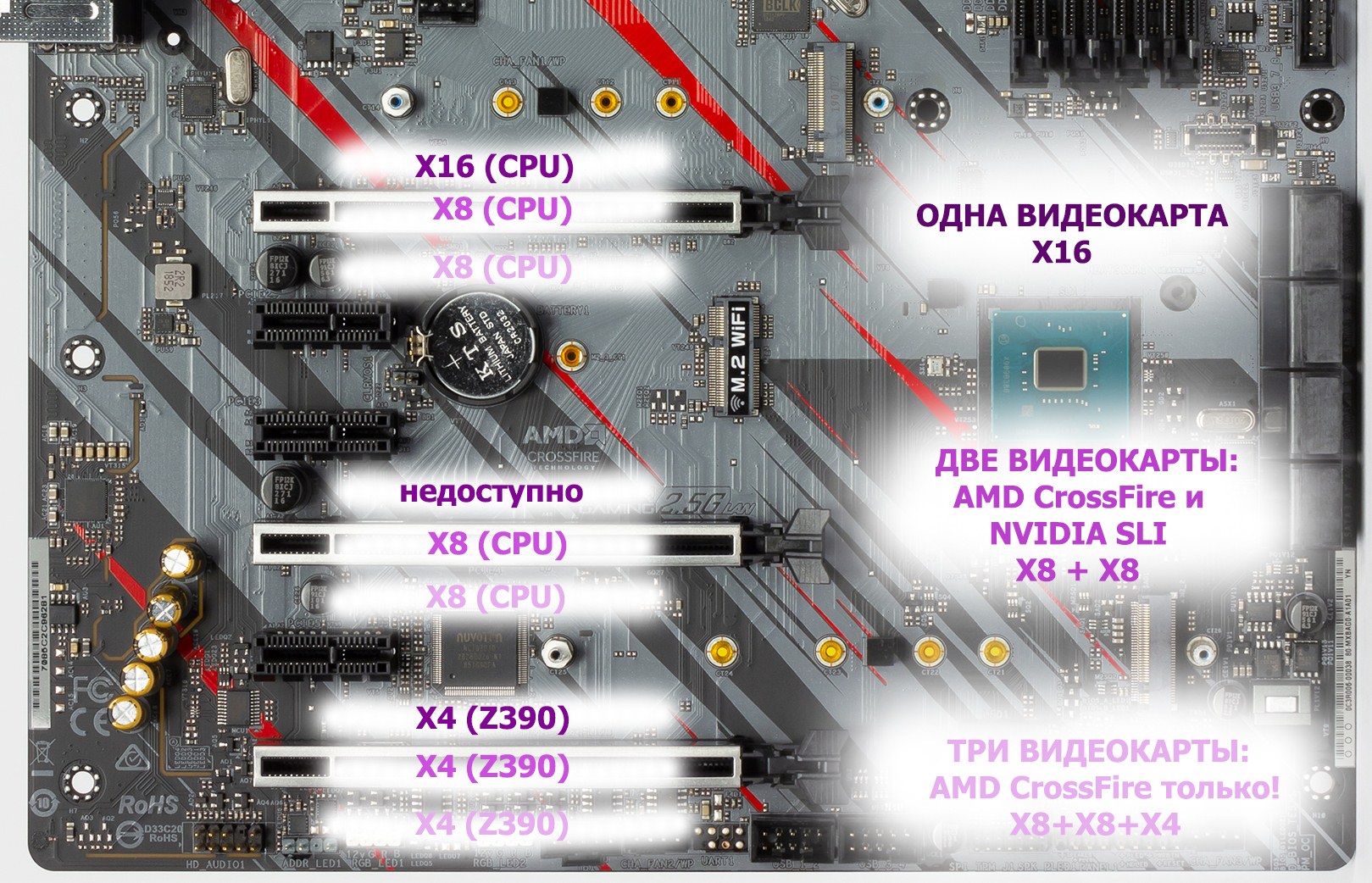

У процессора есть 16 линий PCI-E 3.0, они идут только на слоты PCI-E x16. При этом полноценно подключить 16 линиями все 3 «длинных» слота PCI-E невозможно, дефицит-с. Вот так выглядит схема распределения:

То есть полноценно получит 16 линий PCI-E только одиночная видеокарта, а «дуэт» из двух видеокарт в режиме SLI/CrossFire получит по 8 линий на каждый слот. Если использовать комбинацию из трех видеокарт (на сегодня это актуально только для технологии AMD CrossFireX), то первая и вторая карты получат по 8 линий, а третья — 4 (собственно, третий «длинный» слот всегда получает 4). Сильно ли это снижение количества линий на каждый слот ударит по производительности в целом? В случае двух карты -ощутимо, но не так уж сильно. А вот установка одновременно трех видеокарт уже кажется непрактичным решением.

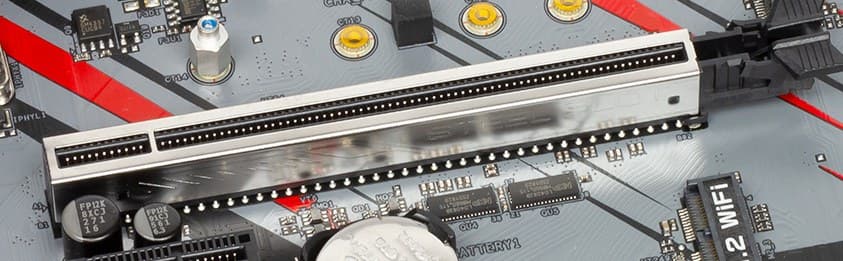

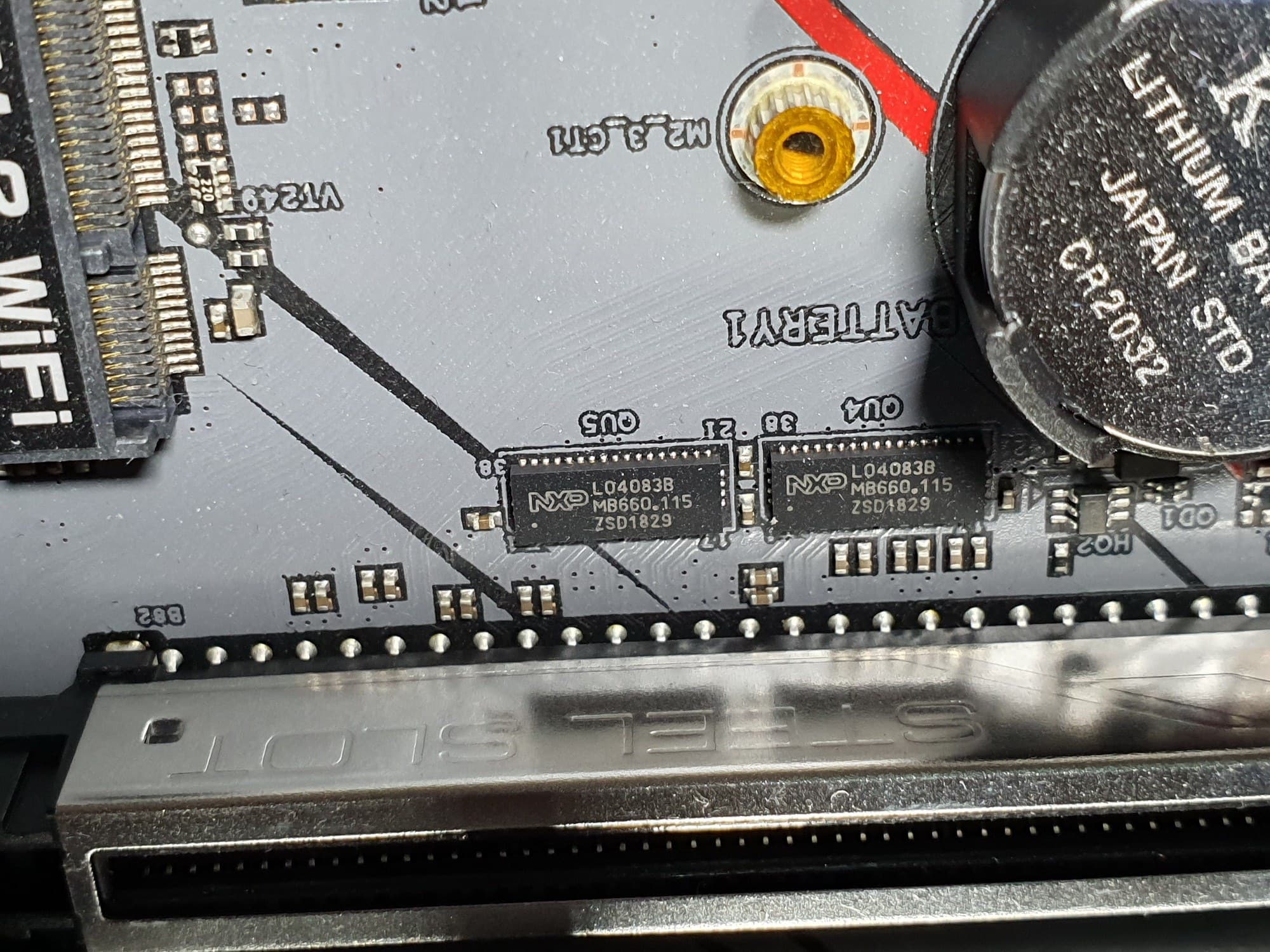

Слоты PCI-E x16 имеют металлические «оболочки» и дополнительные точки пайки — это призвано увеличить срок службы слотов. Дело в том, что современные мощные видеокарты могут быть весьма тяжелыми, а держателями-подставками свои видеокарты комплектуют только пара производителей.

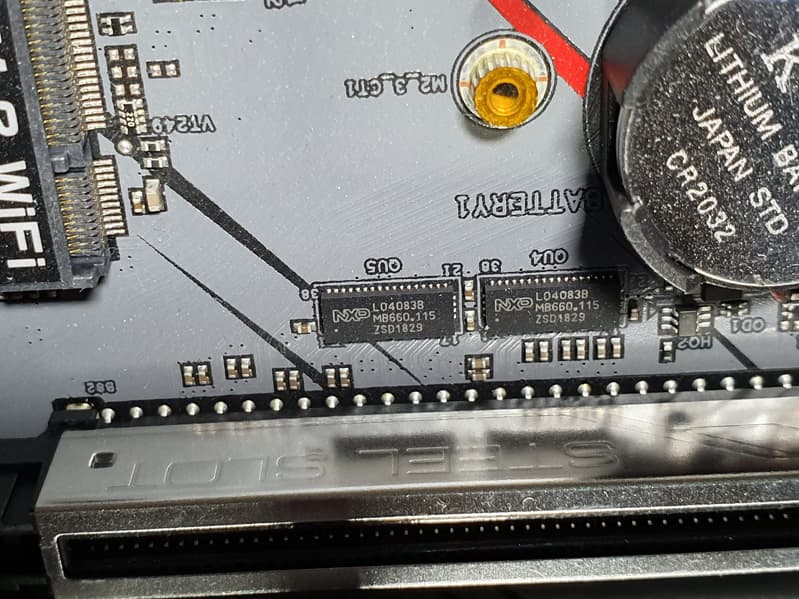

Распределением линий PCI-E между слотами в случае использования более одной видеокарты занимаются мультиплексоры NXP L04083B.

Можно отметить, что первый PCI-E слот отодвинут от сокета, что позволяет легко смонтировать СО любого уровня и класса. С другой стороны, очевидно, что первый после PCI-Ex16 слот PCI-Ex1 практически всегда будет недоступен из-за того, что сейчас 90% видеокарт (даже в бюджетном сегменте) по ширине занимают 2 слота (однослотовые остались только в очень бюджетном сегменте), а то и 3 слота (поэтому и второй PCI-Ex1 может быть недоступен). Да, конечно же, сейчас устройств расширения PCI-Ex1 не так много, да и есть еще один/два слота под них, поэтому к минусам это не отнесу.

Идем дальше. На очереди — накопители.

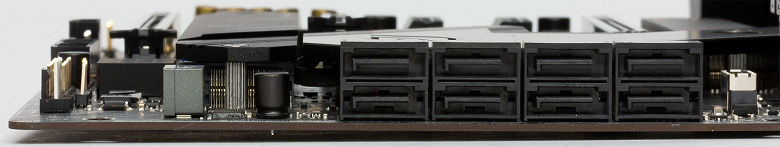

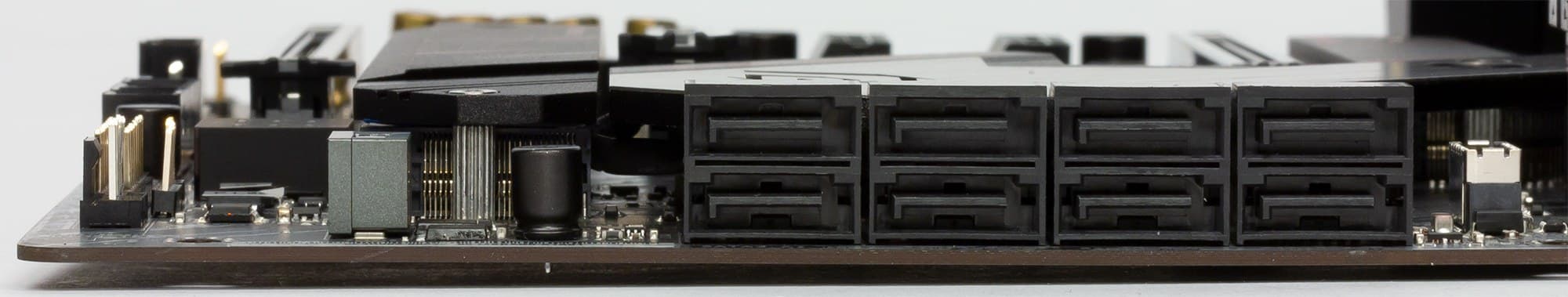

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Имеется еще один слот M.2, но он предназначен для контроллеров беспроводных сетей Wi-Fi/Bluetooth.)

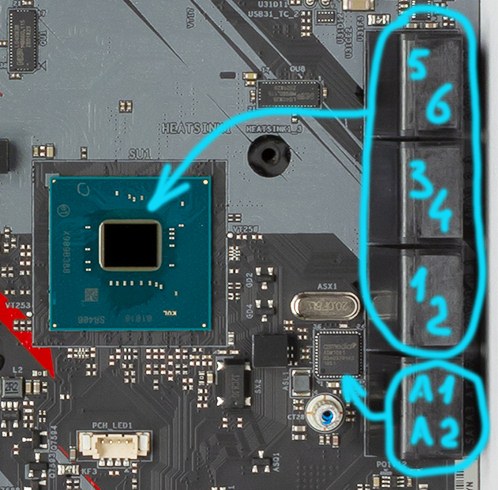

6 портов SATA600 реализованы через чипсет Z390, а еще 2 порта — через контроллер ASMedia ASM1061.

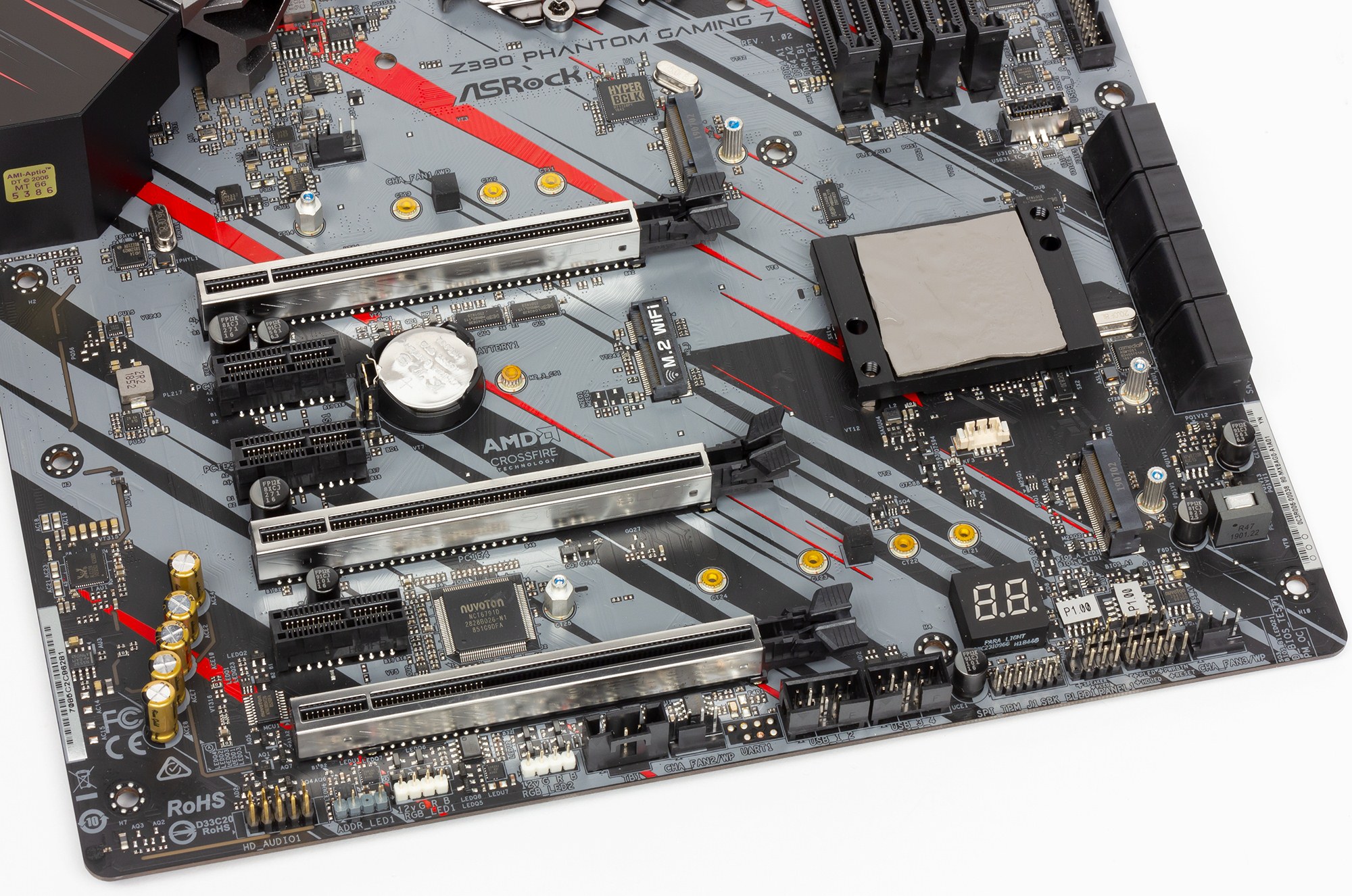

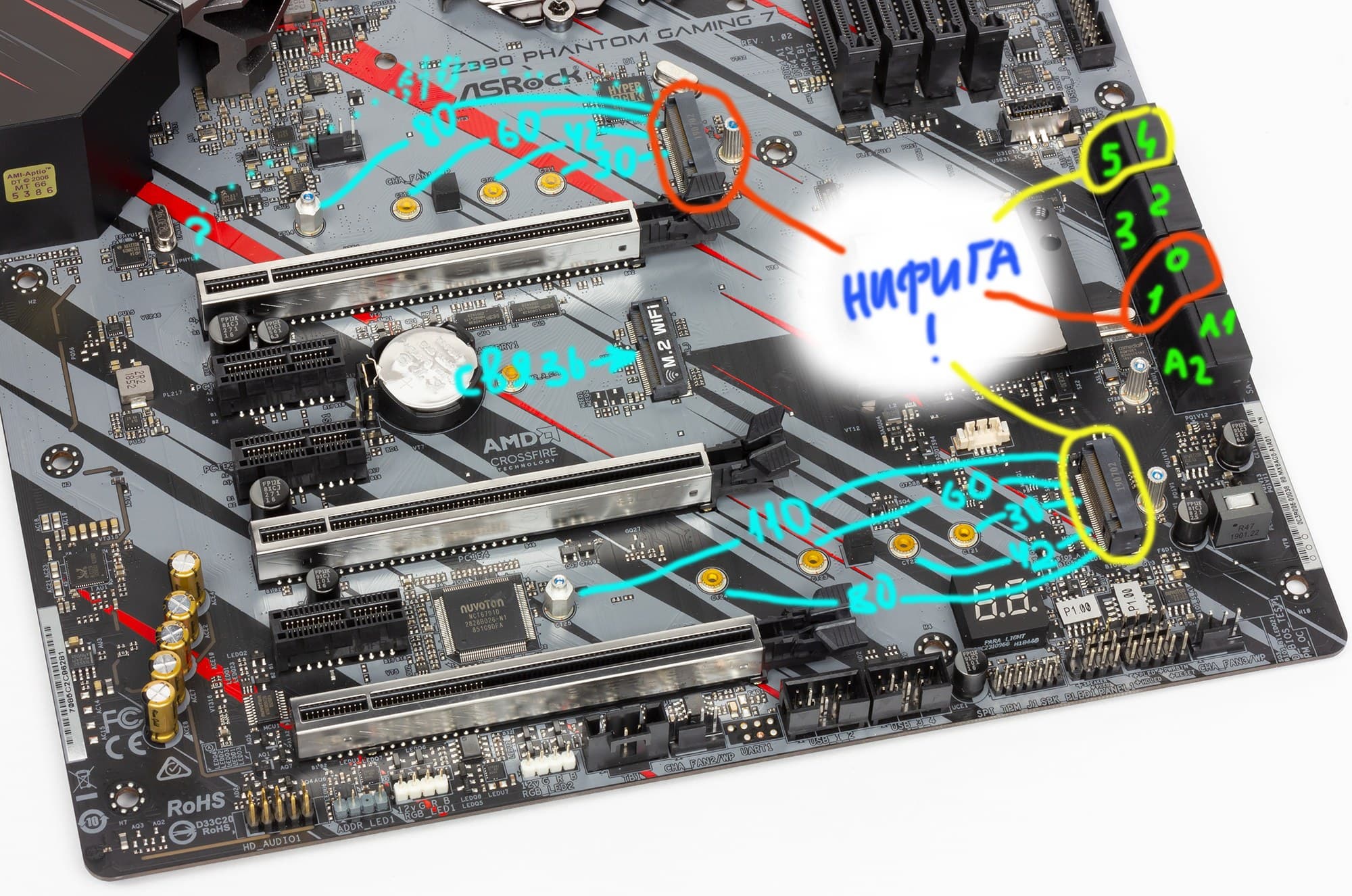

Два слота M.2 поддерживают все современные типы накопителей этого форм-фактора, с интерфейсами PCI-E и SATA.

Самые длинные M.2-модули (22110) можно устанавливать только в нижний слот М2_2. Верхний слот M2_1 поддерживает модули только до 2280 (несмотря на то, что на сайте ASRock и в руководстве пользователя утверждается, что оба слота M.2 поддерживают модули 22110)

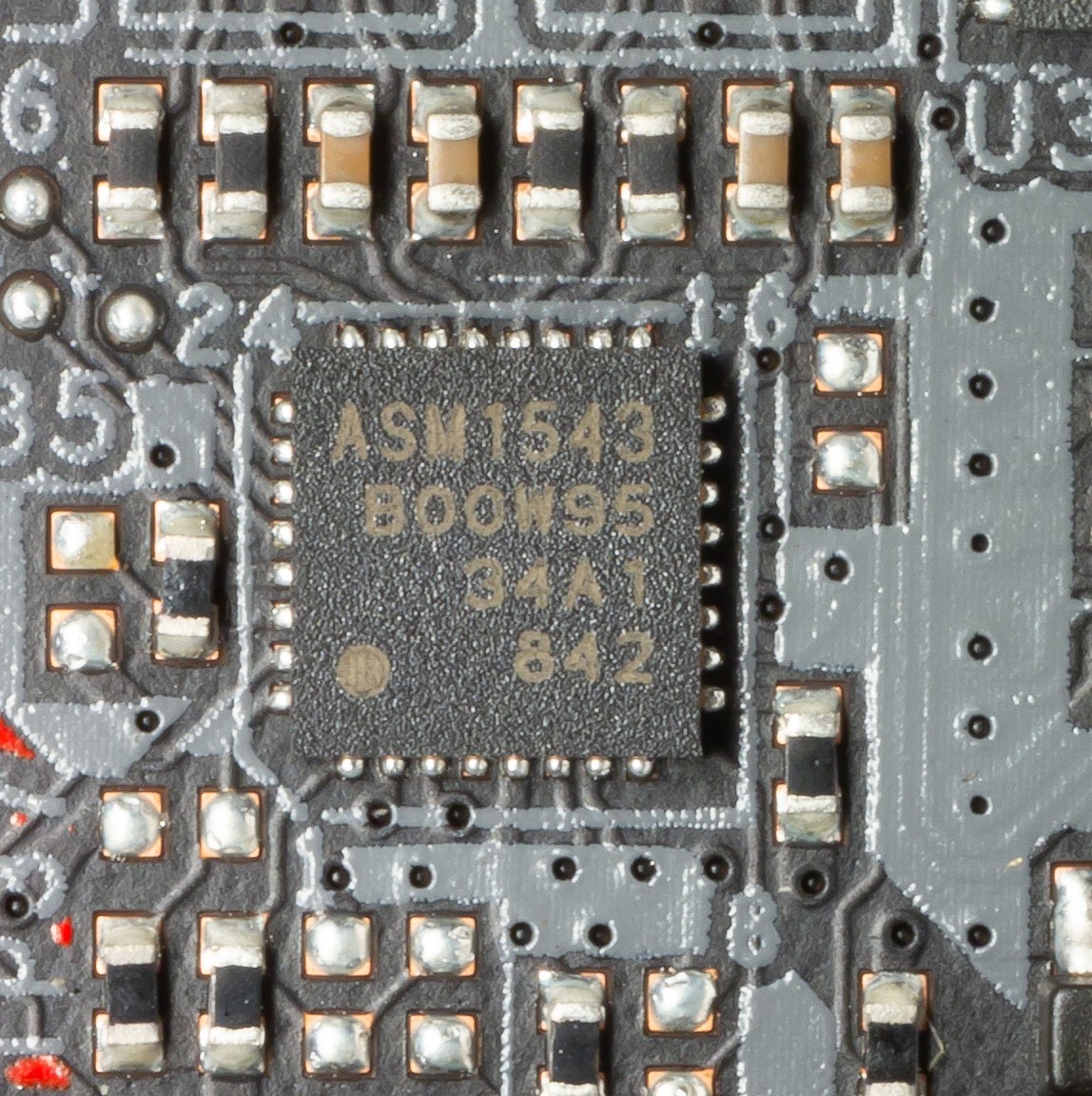

Портов ввода-вывода у чипсета на всех не хватает, поэтому традиционно приходится делить аппаратные ресурсы между устройствами. У данной платы слот M2_1 (верхний) в случае использования в нем накопителя делит линии с портами SATA0 и SATA1. Слот М2_2 в случае использования в нем накопителя делит линии с портами SATA4 и SATA5. То есть читатели поняли, что, например, если мы подключили жесткий диск или SSD к порту SATA5, то в М2_2 слот вставлять любые накопители бесполезно. Или если заняли слот M.2_1 модулем, то порт SATA0 будет банально отключен.

Разумеется, в любой слот можно установить модули Intel Optane Memory.

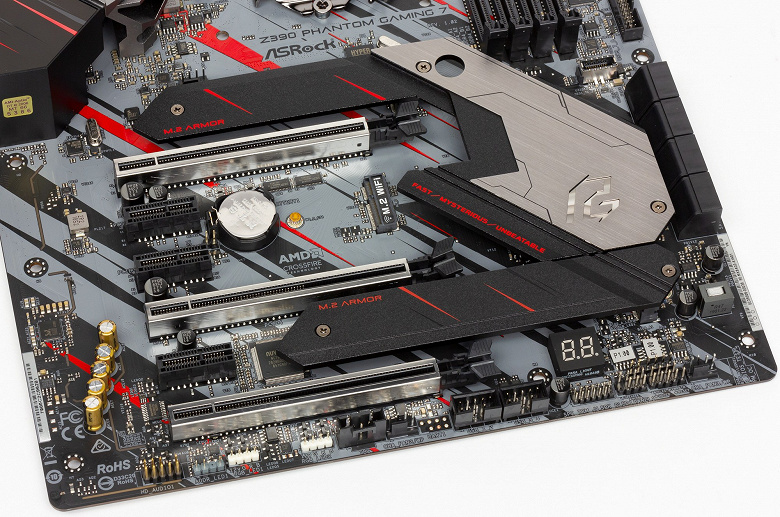

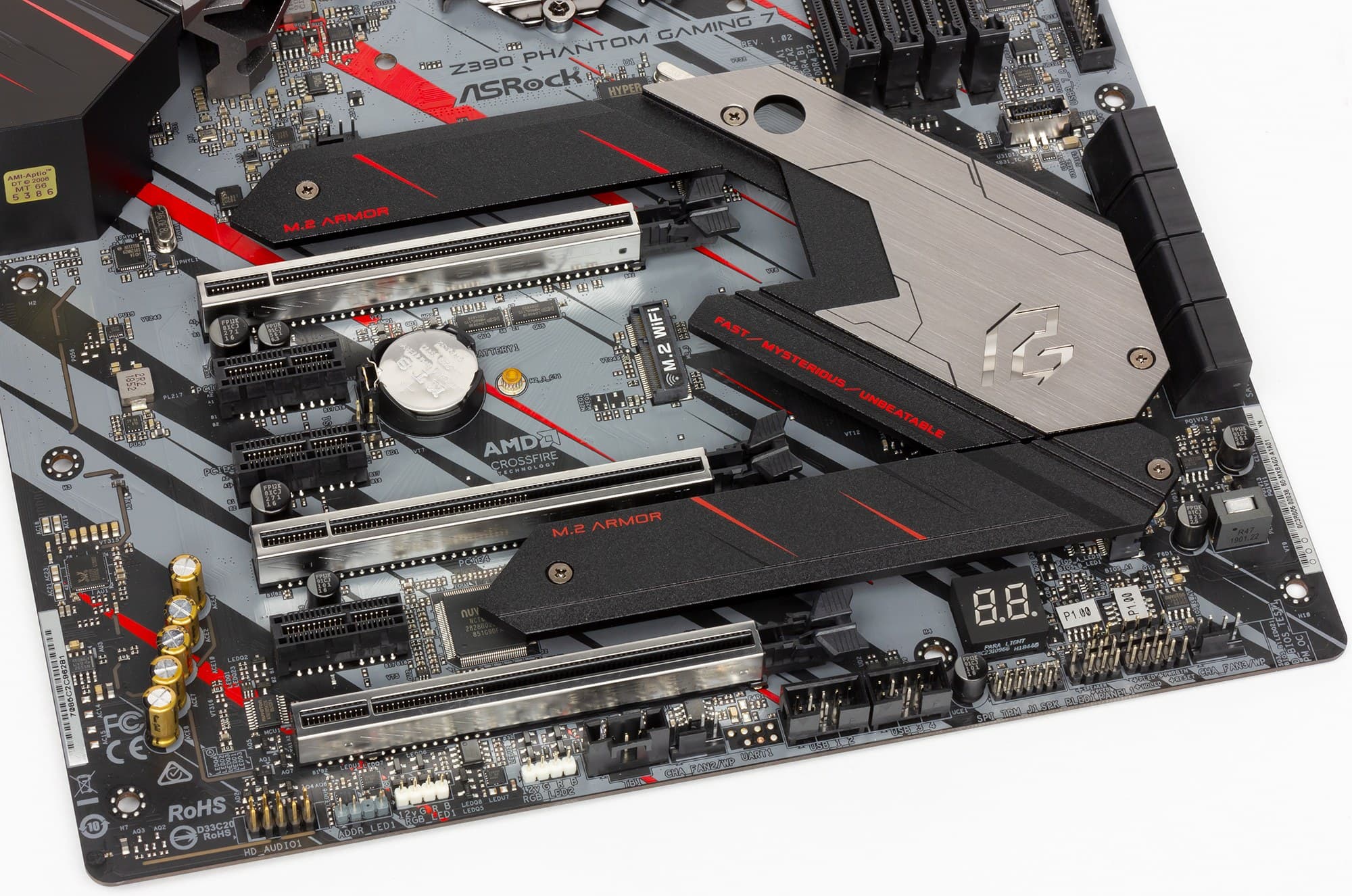

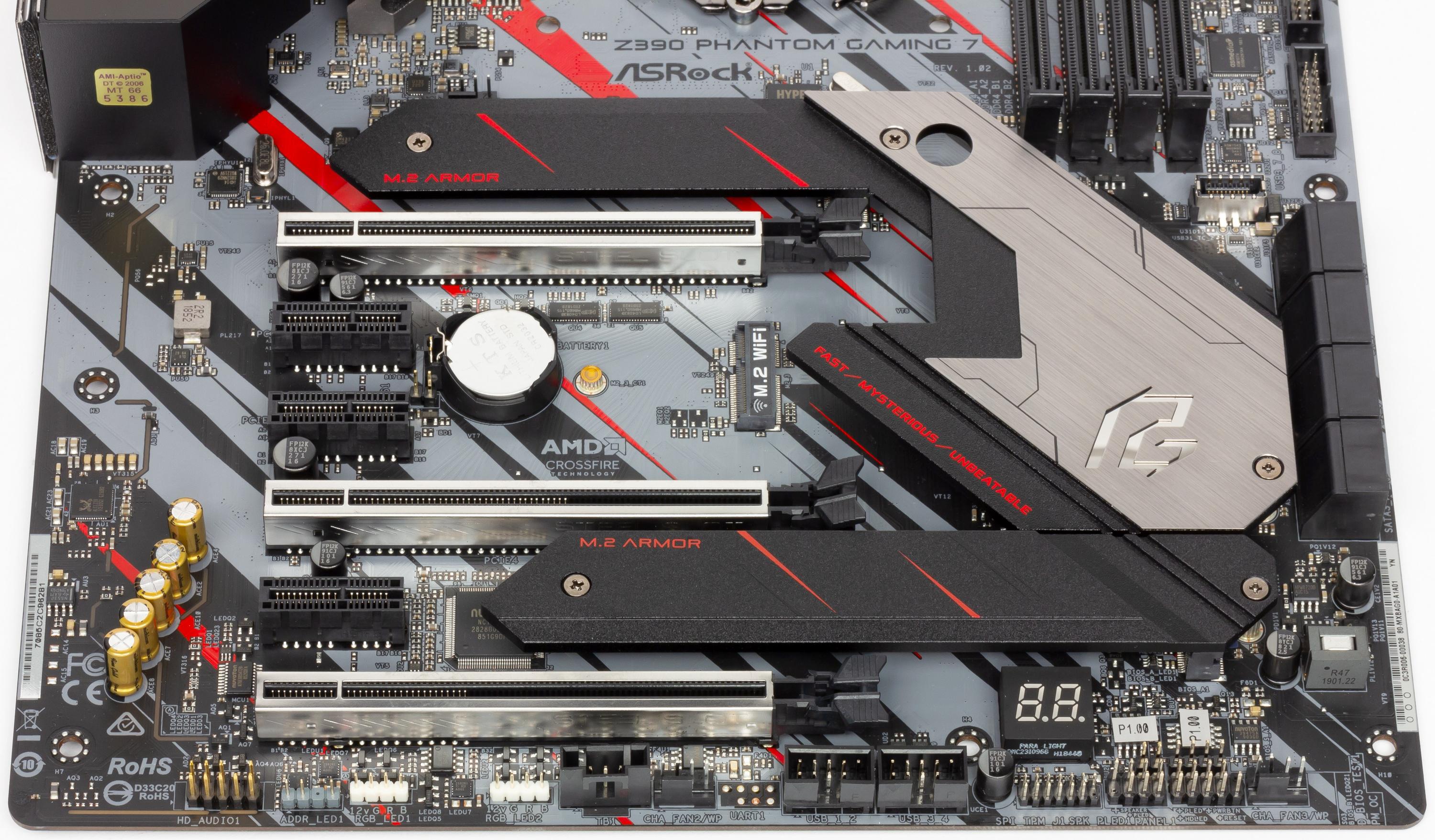

Оба слота M.2 имеют радиаторы с термоинтерфейсом, и это очень неплохо для относительно бюджетной материнской платы. Однако есть существенный недостаток у верхнего слота: чтобы установить в него модуль, придется снять весь радиатор на чипсете Z390, а это потребует доступа к оборотной стороне платы, т. к. радиатор крепится двумя винтами с оборота. То есть следует иметь в виду, что если материнская плата уже установлена в корпусе, то для монтажа M.2 модуля в слот М2_1 придется демонтировать материнку со всеми вытекающими из этого сложностями. Когда как М2_2 имеет отдельный радиатор, легко снимающийся с платы. Что это? — да просто «выпендреж» дизайнеров, которым надо было «вписать» радиаторы M.2 слотов в общую концепцию «линий по диагонали".. По мне — так это бред полный.

Теперь о «прибамбасах».

Световых индикаторов, сообщающих о проблемах с тем или иным компонентом системы, — нет. Но на снимке выше видно табло POST-кодов, которые по сути информируют о том же, только в кодах, а не просто миганием.

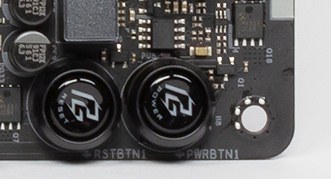

Gaming-серия не будет таковой, если нет кнопок питания и перезагрузки. И потому они есть! И эти «прибамбасы» очень помогают нам, тестерам.

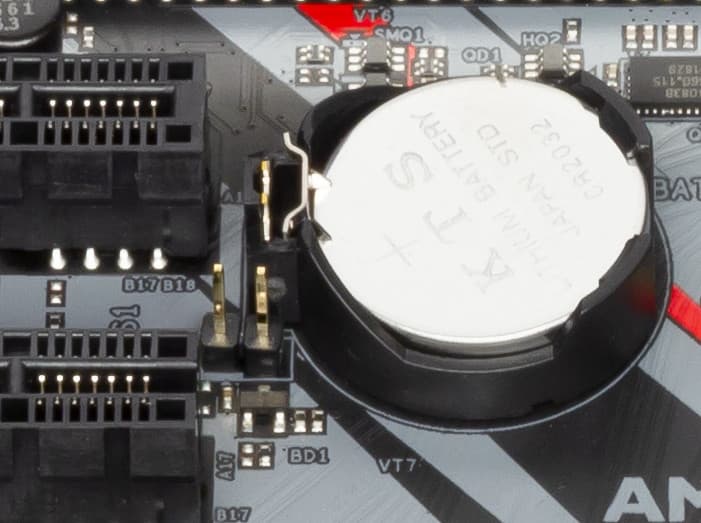

А вот способ очистки CMOS, чтобы вернуть компьютер «с небес на землю» — имеется лишь в виде перемычки.

Опять же, геймерская серия, хоть и не самая флагманская, довольно богато оснащена подсветкой (о ней позже), а также есть возможности по подключению RGB-подсветки.

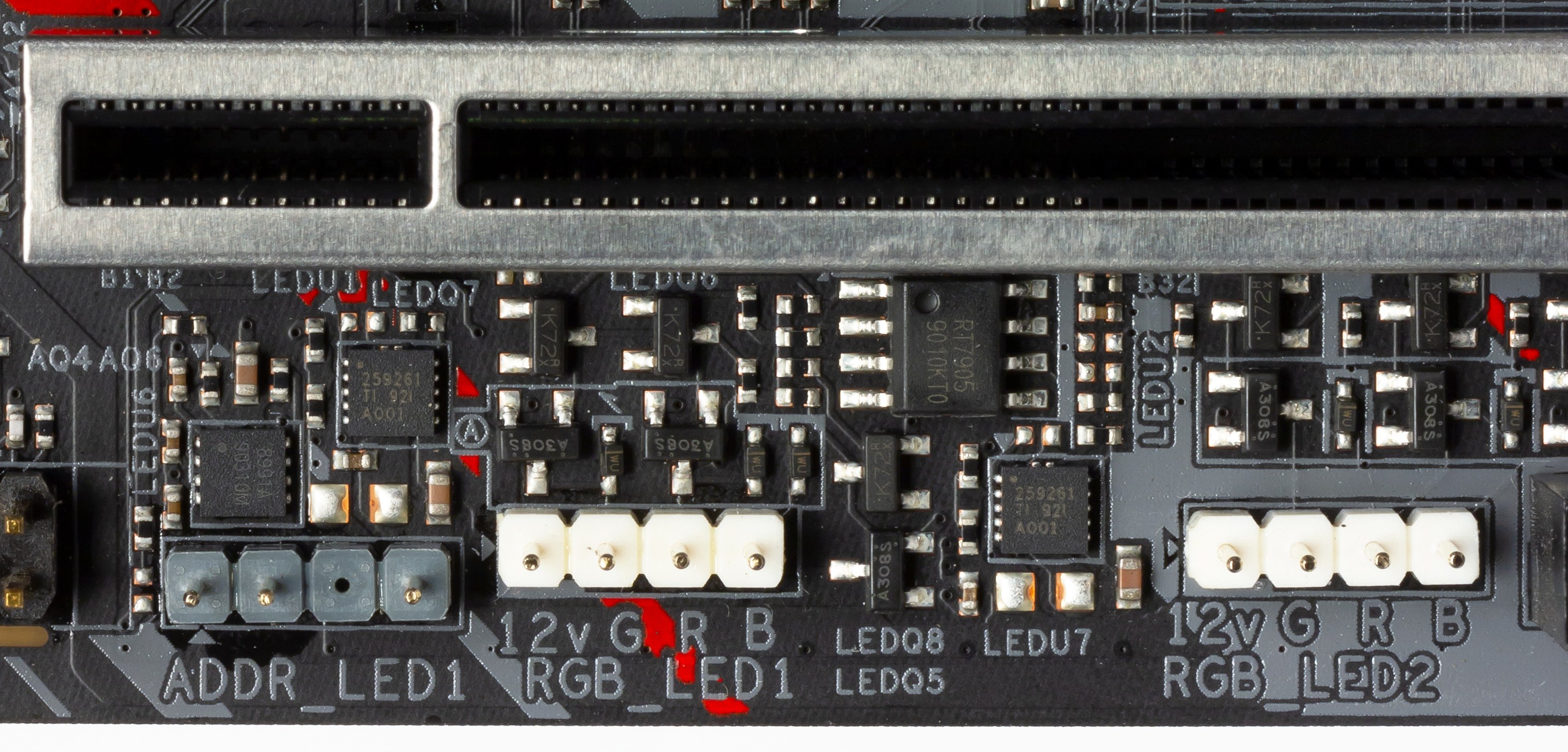

Имеется три разъема для подключения любых устройств этого плана: 1 разъем для подключения адресуемых (5 B 3 A, до 15 Вт) RGB-лент/устройств, 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств.

Все три разъема находятся вместе в нижней части платы

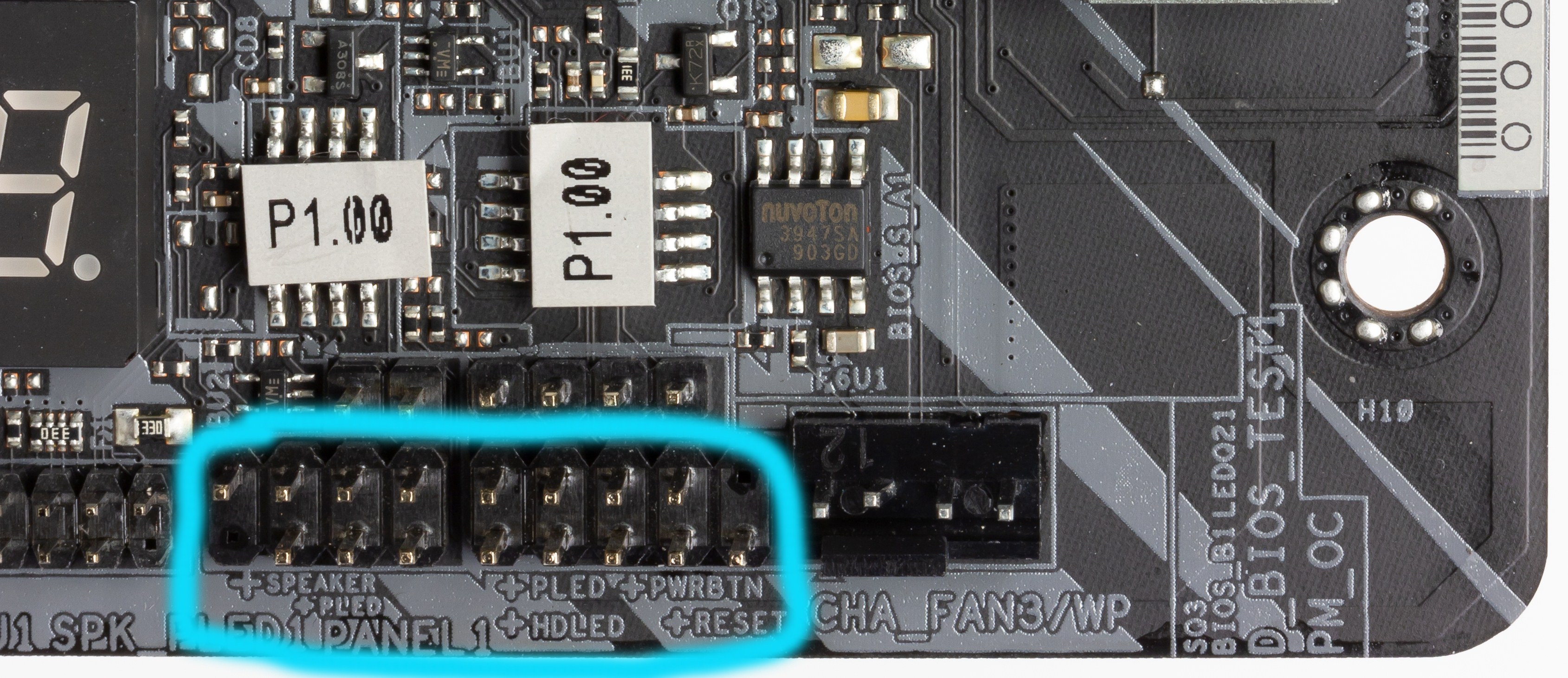

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

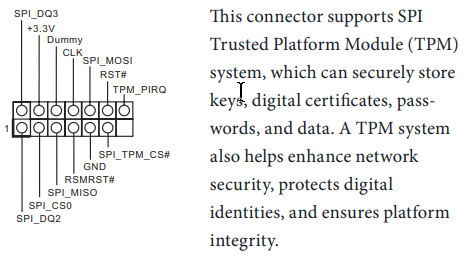

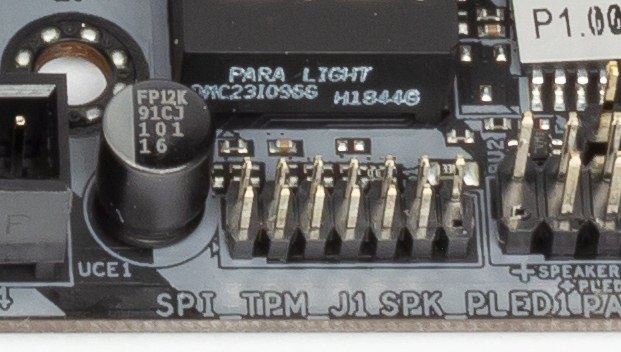

Имеется и не менее традиционный разъем SPI TPM для подключения систем обеспечения безопасности.

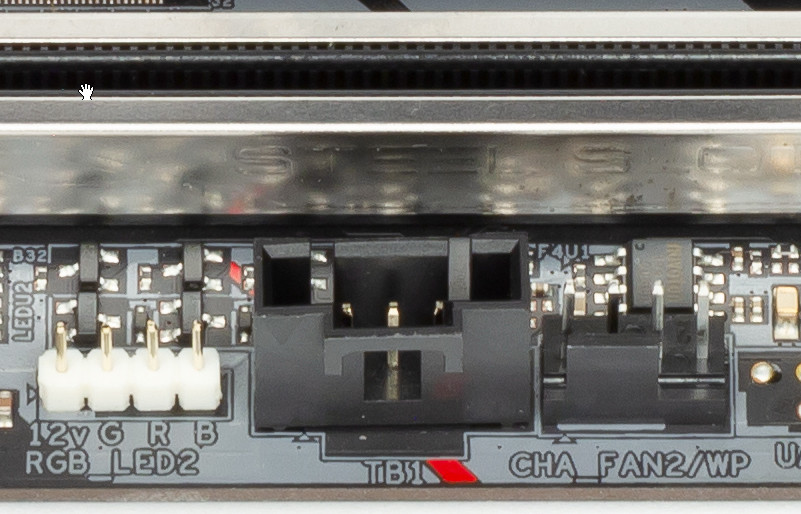

Кроме того, имеется 5-контактный разъем Thunderbolt AIC для подключения фирменной платы расширения с соответствующим портом.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

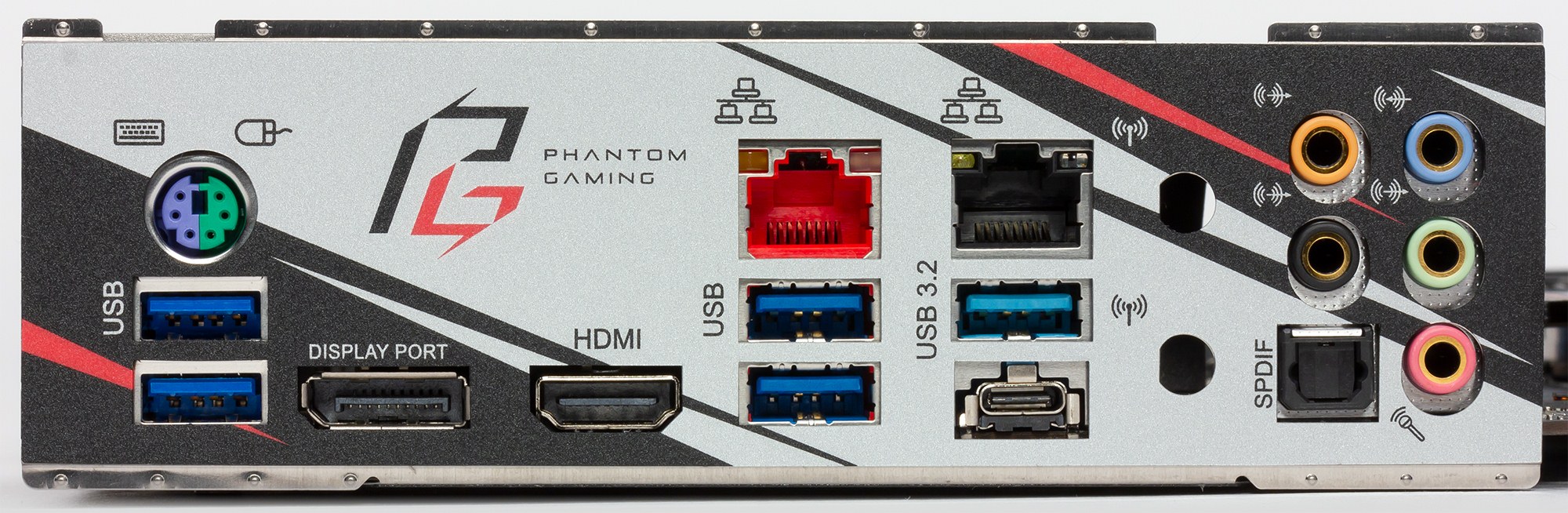

Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Мы знаем, что чипсет Z390 способен реализовать до 14 портов USB всех типов, но при этом USB 3.1 Gen1/2.0 не должно быть больше 10, а USB 3.1 Gen2 — не более 6.

А что мы имеем? Всего на материнской плате — 15 портов USB:

  • 3 порта USB 3.1 Gen2 (самые быстрые на сегодня): все реализованы через Z390 и представлены на задней панели 1 портом Type-A (голубого цвета) 1 портом Type-C (оба оснащены функцией быстрой зарядки с помощью дополнительного контроллера ASM1543 от ASMedia;

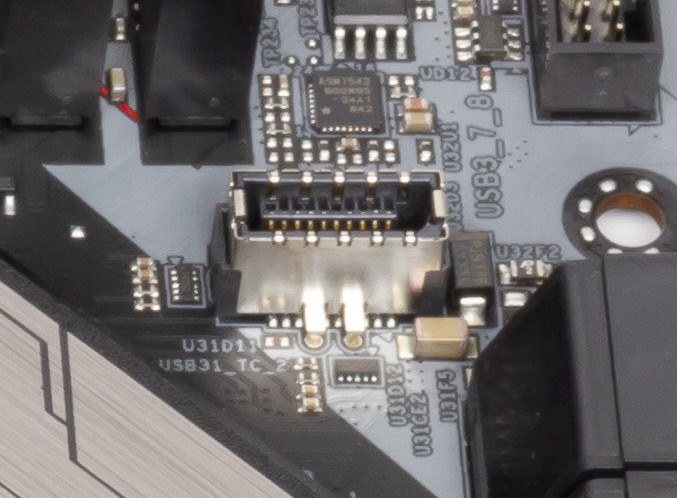

    а также имеется один внутренний разъем Type-C для подключения к передней панели корпуса (при наличии соответствующего гнезда), он также оснащен своим ре-драйвером ASM1543;

  • 4 порта USB 3.1 Gen1: реализованы через Z390 и представлены 4 портами Type-A на задней панели (синего цвета);

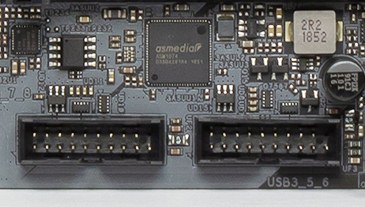

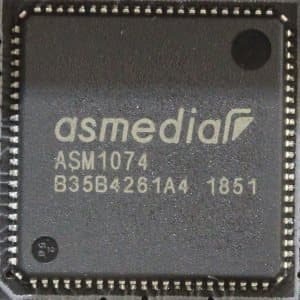

  • 4 порта USB 3.1 Gen1: реализованы ASM1074 от ASMedia

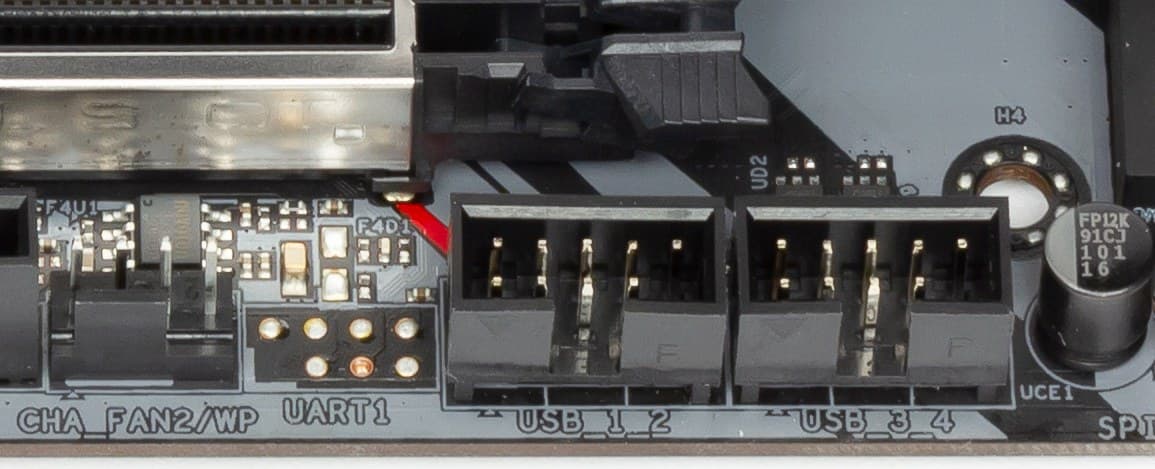

    и представлены 2 внутренними разъемами на материнской плате (каждый на 2 порта);
  • 4 порта USB 2.0/1.1 реализованы через Z390 и представлены 2 внутренними разъемами (каждый на 2 порта).

Итак, через чипсет реализовано 3 USB 3.1 Gen2 + 4 USB 3.1 Gen1 + 4 USB 2.0 = 11 портов. То есть возможности Z390 использованы не до конца (можно было реализовать еще один-два USB 3.1 Gen2 на задней панели). Понятно, что внутренние порты USB 2.0 сейчас, как правило, используются для опять же внутренней периферии (например, для мониторинга и управления ЖСО, БП, подсветкой и др.), USB 3.1 — для вывода гнезд на панель корпуса (хотя я еще не встречал таковых с 4-мя USB-гнездами на «морде»). Вполне можно было наряду с использованием стороннего контроллера ASM1074 еще и силами Z390 организовать парочку самых быстрых портов. Впрочем, это же не топовая материнская плата...

Теперь о сетевых делах.

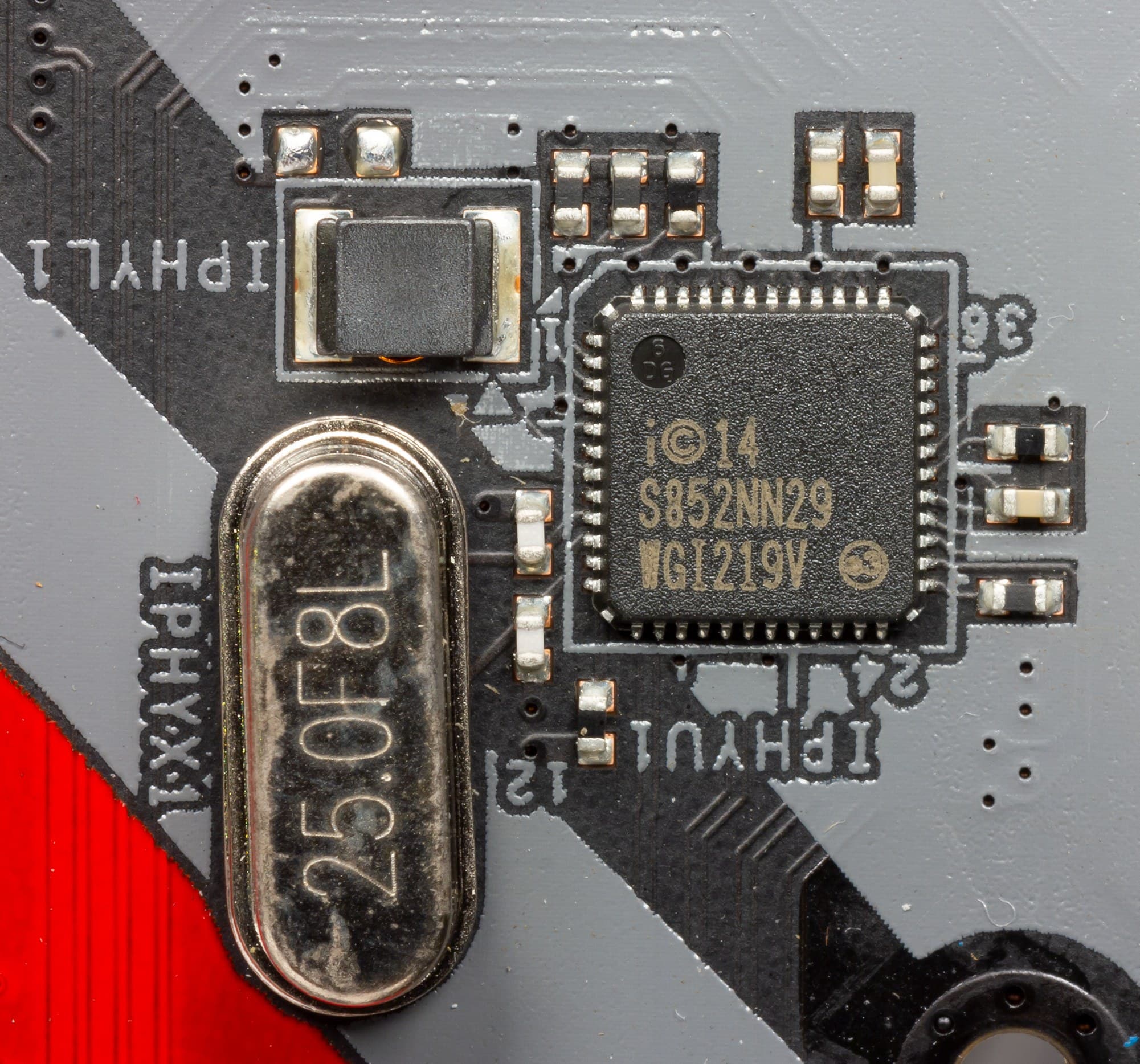

Традиционно поддерживаемый системным чипсетом сетевой гигабитный контроллер Intel GigaPHY i219V нашел свое место и на этой плате.

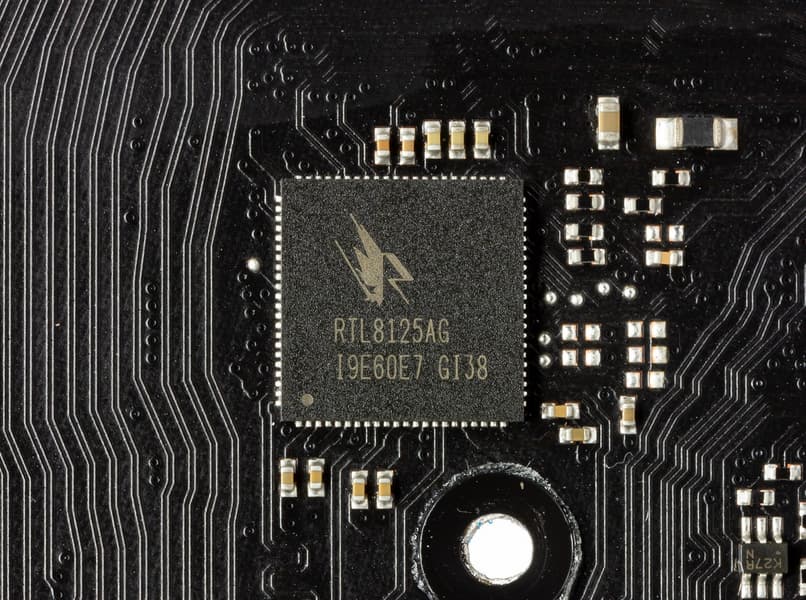

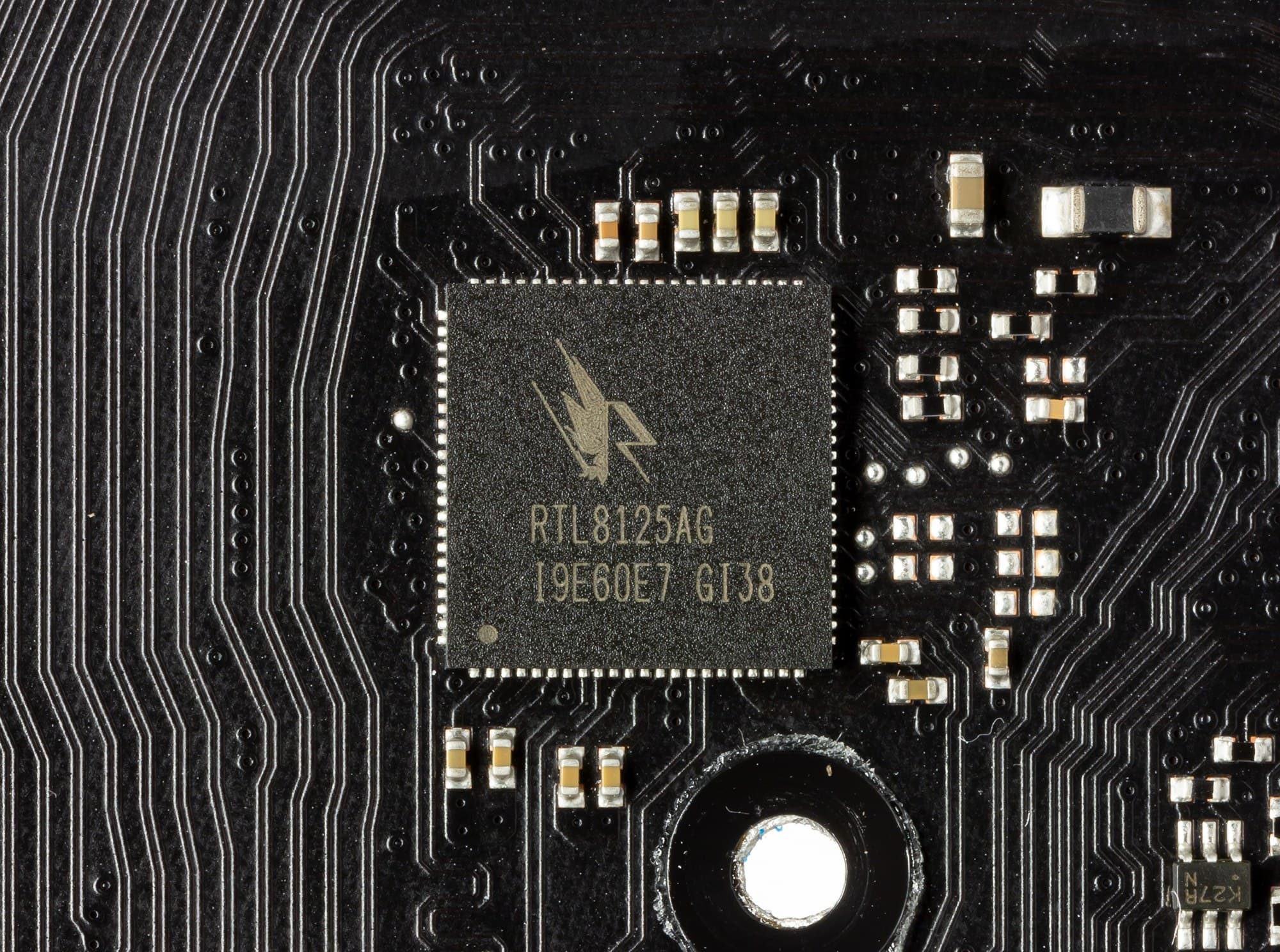

наличие второго проводного сетевого контроллера Realtek Dragon RTL8125AG (он расположен на оборотной стороне платы). Заявлена максимальная скорость 2,5 Гбит/с!

Контроллер сертифицирован по стандарту IEEE 802.3bz (с 2016 года — 2.5GBase-T) и нацелен на геймеров: компания Realtek долго завидовала Qualcomm и Intel, потому что хардкорные игроки величали геймерскими сетевые устройства именно этих компаний, а потому решила выпустить самый быстрый игровой сетевой контроллер (хотя уже имеются 10-гигабитные контроллеры от Aquantia). Даже если физически не получается достичь 2,5 Гбит/с из-за аппаратных ограничений, все равно компанией декларируется рост скорости передачи именно в играх за счет оптимизации трансфера очень мелких пакетов, характерных для игровых сетевых соединений.

Беспроводных адаптеров нет (но имеется гнездо M.2 под таковые).

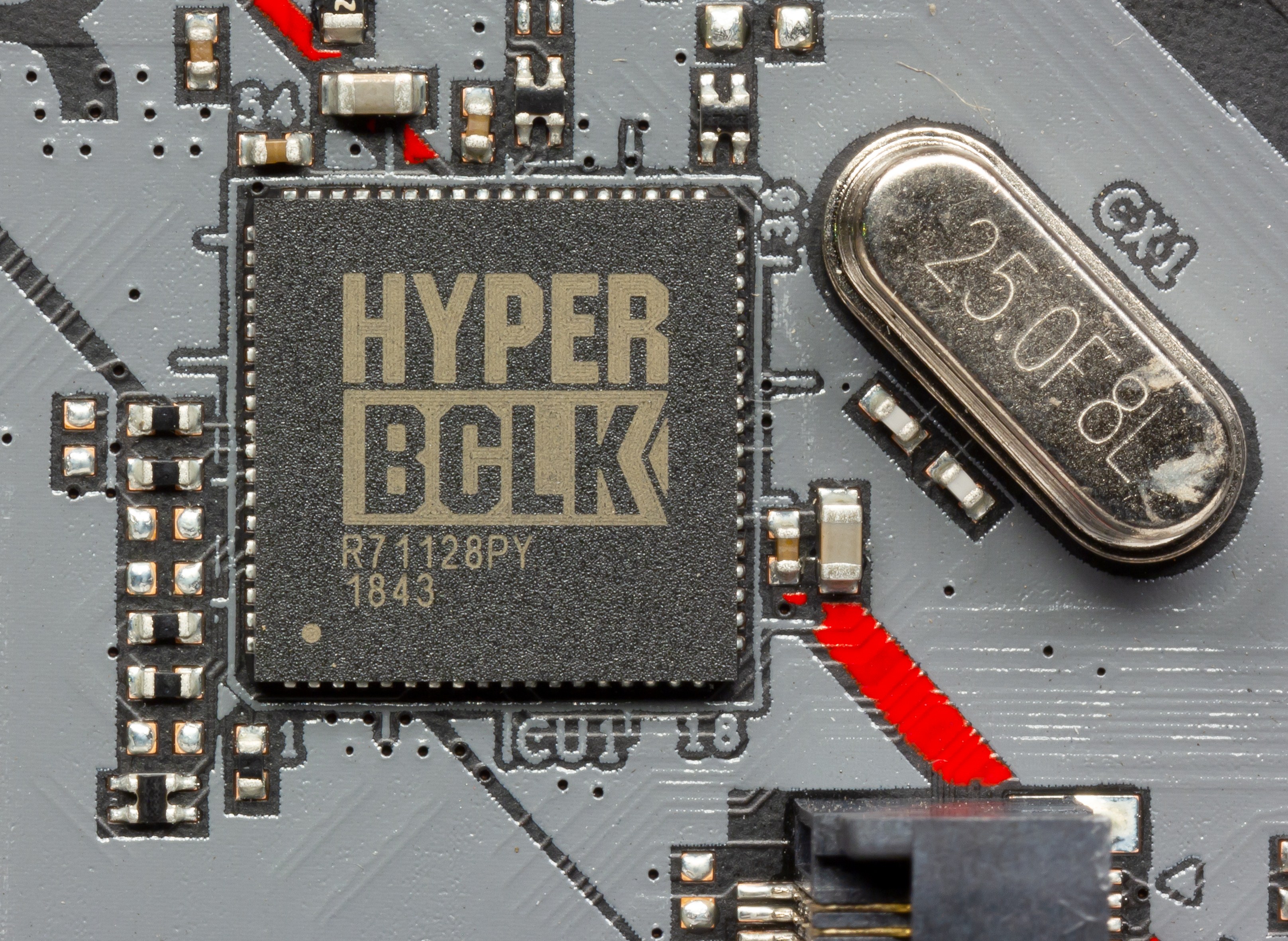

На материнской плате имеется дополнительный тактовый генератор — на случай, если пользователь захочет осуществить разгон процессора с заблокированным множителем за счет поднятия частоты шины. В настройках BIOS Setup на этот случай имеются всевозможные комбинации соотношений частот шин, памяти и пр., однако, как пишут многие, современные процессоры плохо поддаются такому разгону.

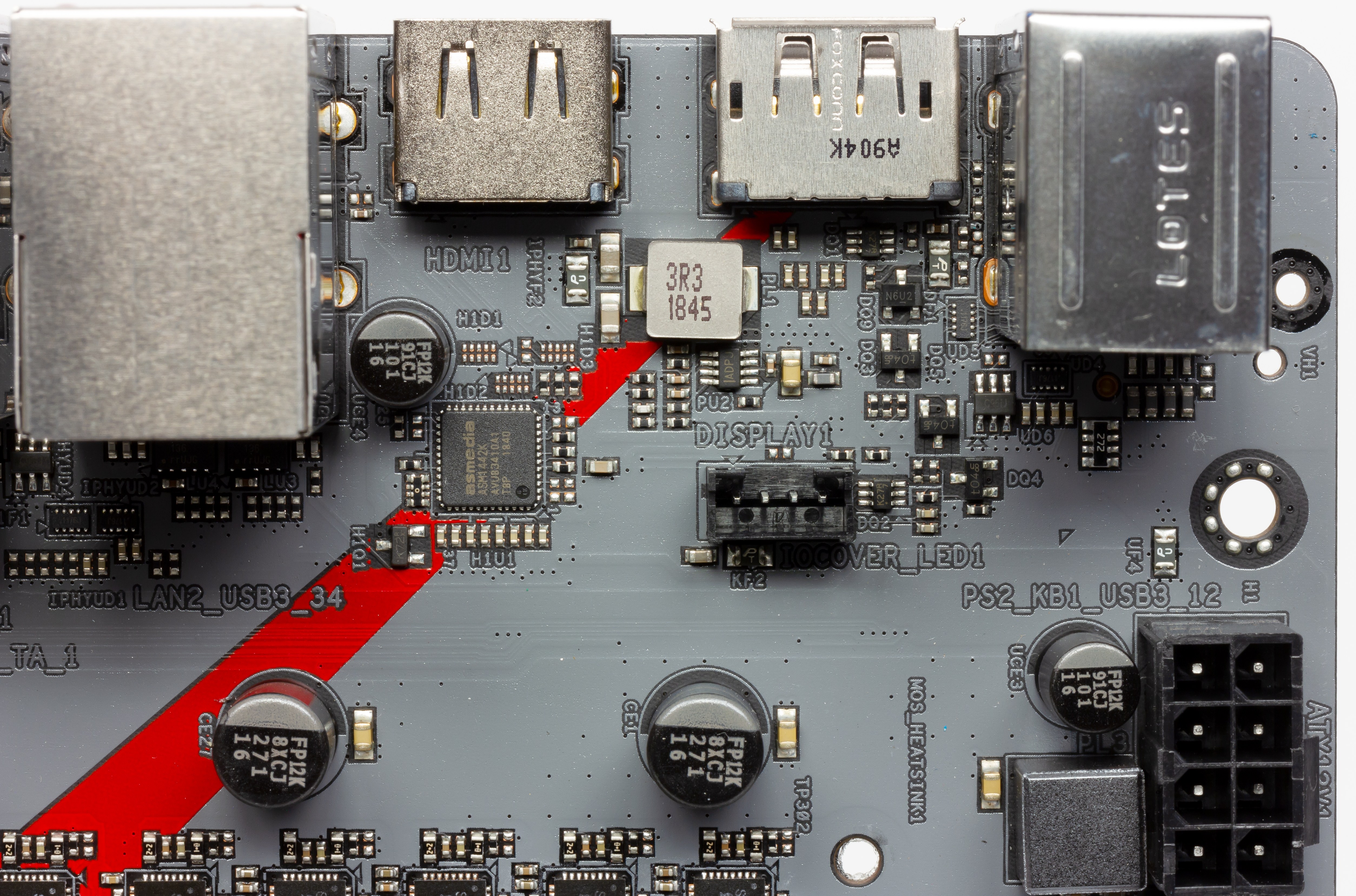

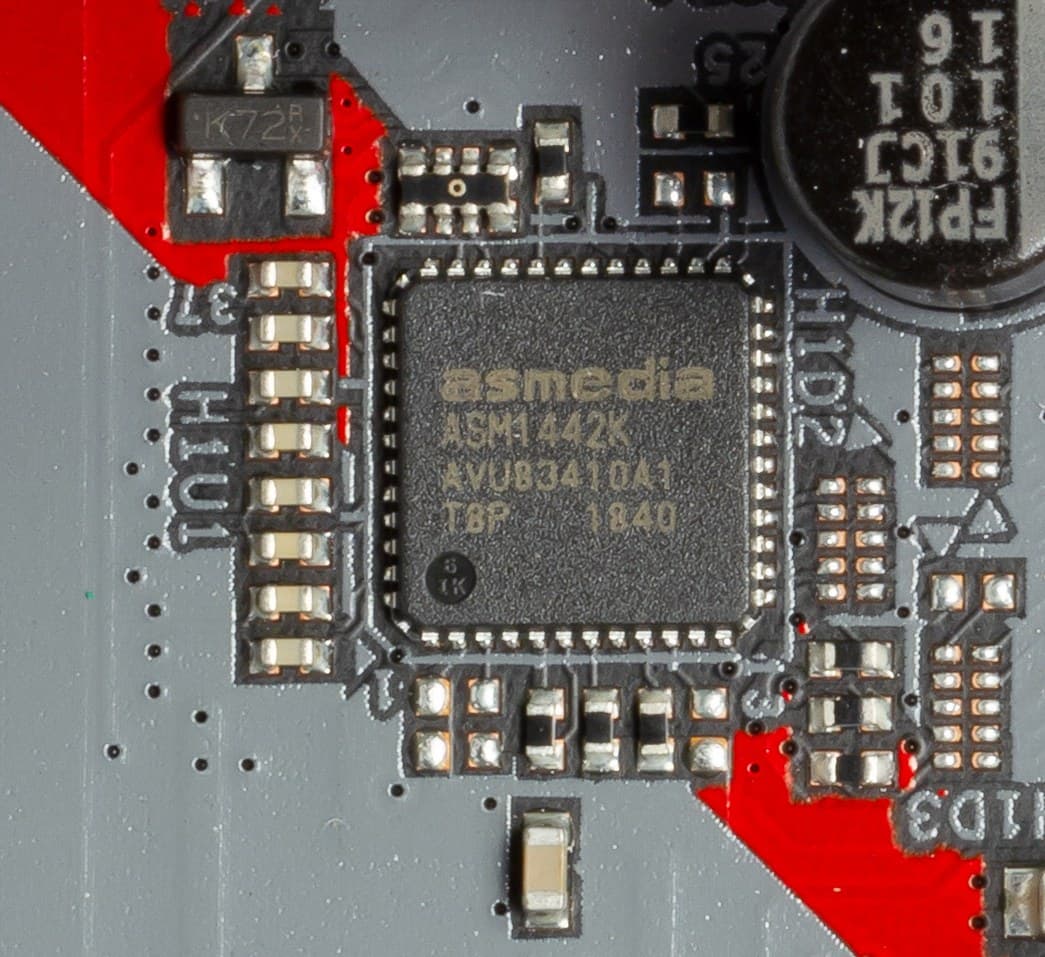

Заканчивая с задней панелью, хотелось по традиции сказать, что еще имеются стандартные видеовыходы HDMI 1.4 и Display Port 1.2 — на случай, если вы захотите использовать встроенное видеоядро, имеющееся у абсолютного большинства современных процессоров Intel. В помощь этому предназначен чип ASM1442 от ASMedia, который преобразует сигнал TMDS для поддержки стандарта 4К.

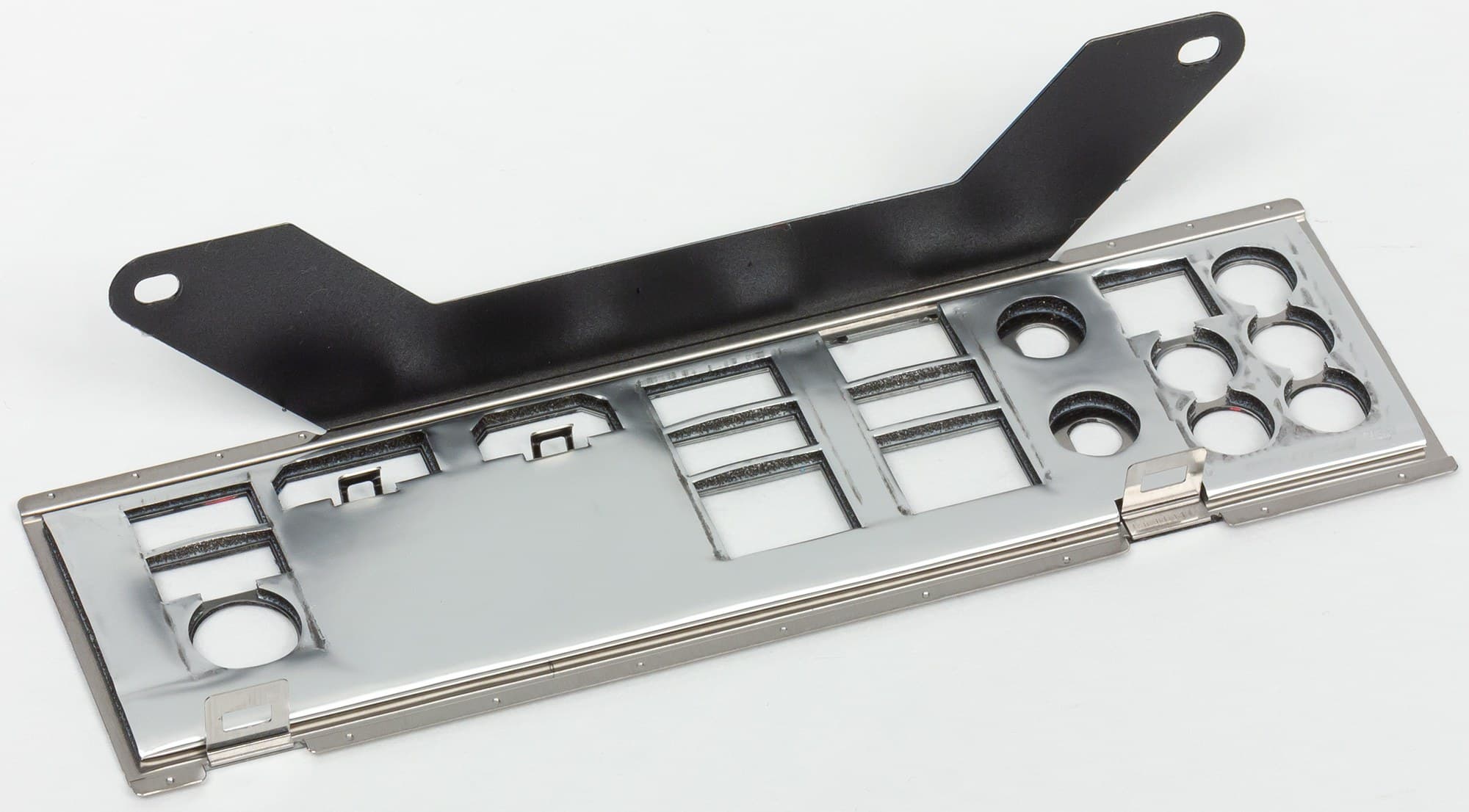

Заглушка, традиционно надеваемая на заднюю панель, изнутри экранирована для снижения электромагнитных помех.

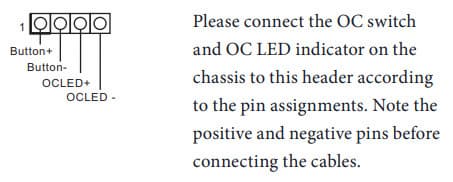

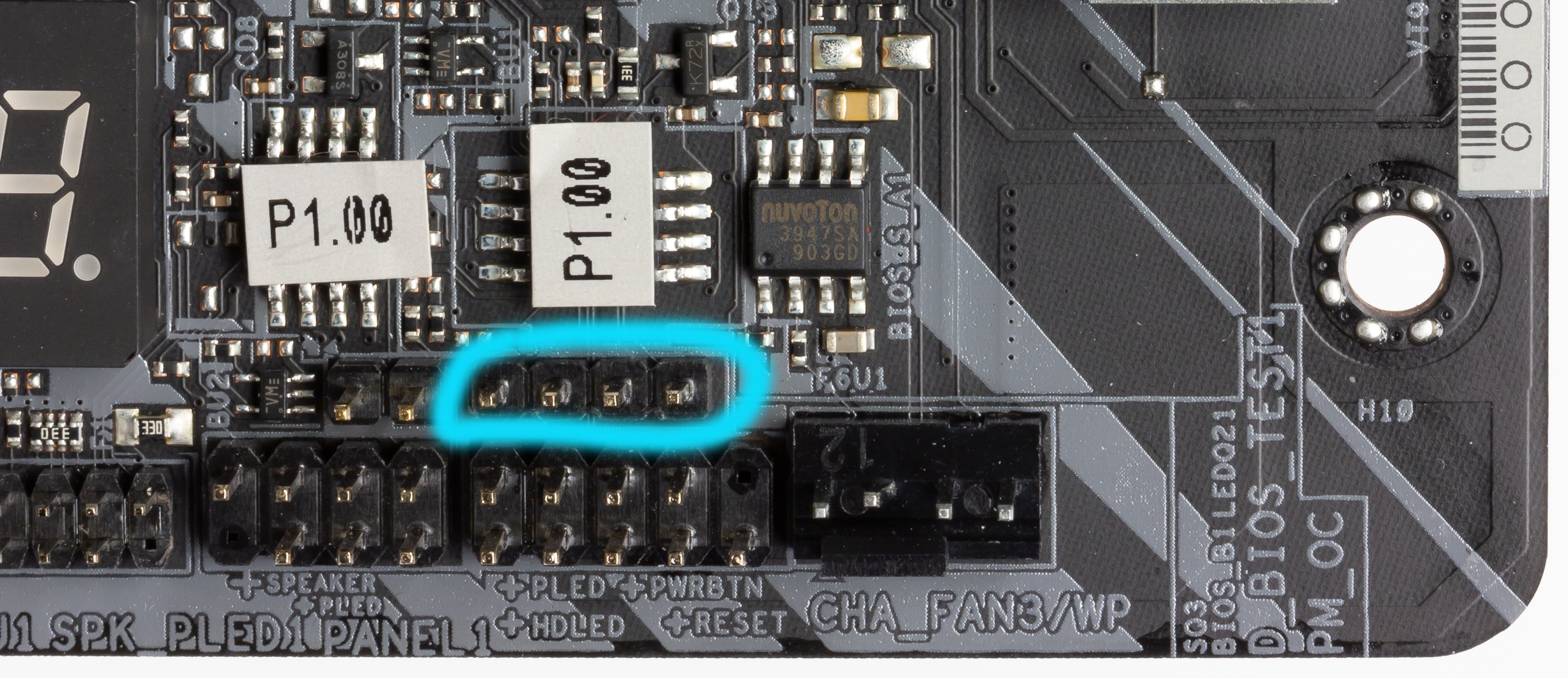

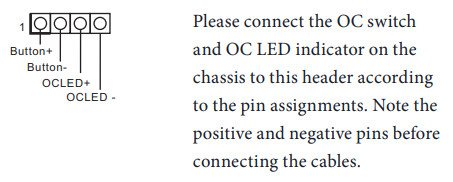

Также есть разъем, предназначенный для любителей «быстрого» разгона (как раз для тех, кто хочет «нажать кнопку, и чтобы оно само...»).

Требуется лишь наличие на корпусе соответствующей кнопки Turbo/Super/Puper/Paradise.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Мы имеем 5 разъемов для вентиляторов (из них: 1 разъем для вентилятора CPU (до 1А), 1 разъем для помпы ЖСО (до 2А), 3 разъема для корпусных вентиляторов с возможностью регулировки по ШИМ).

В принципе, весьма неплохо, хотя наверно, с учетом современных корпусов и СО, маловато. В плане мониторинга все отлично. Все вентиляторы могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Для этого можно воспользоваться как настройками UEFI/BIOS, так и ПО.

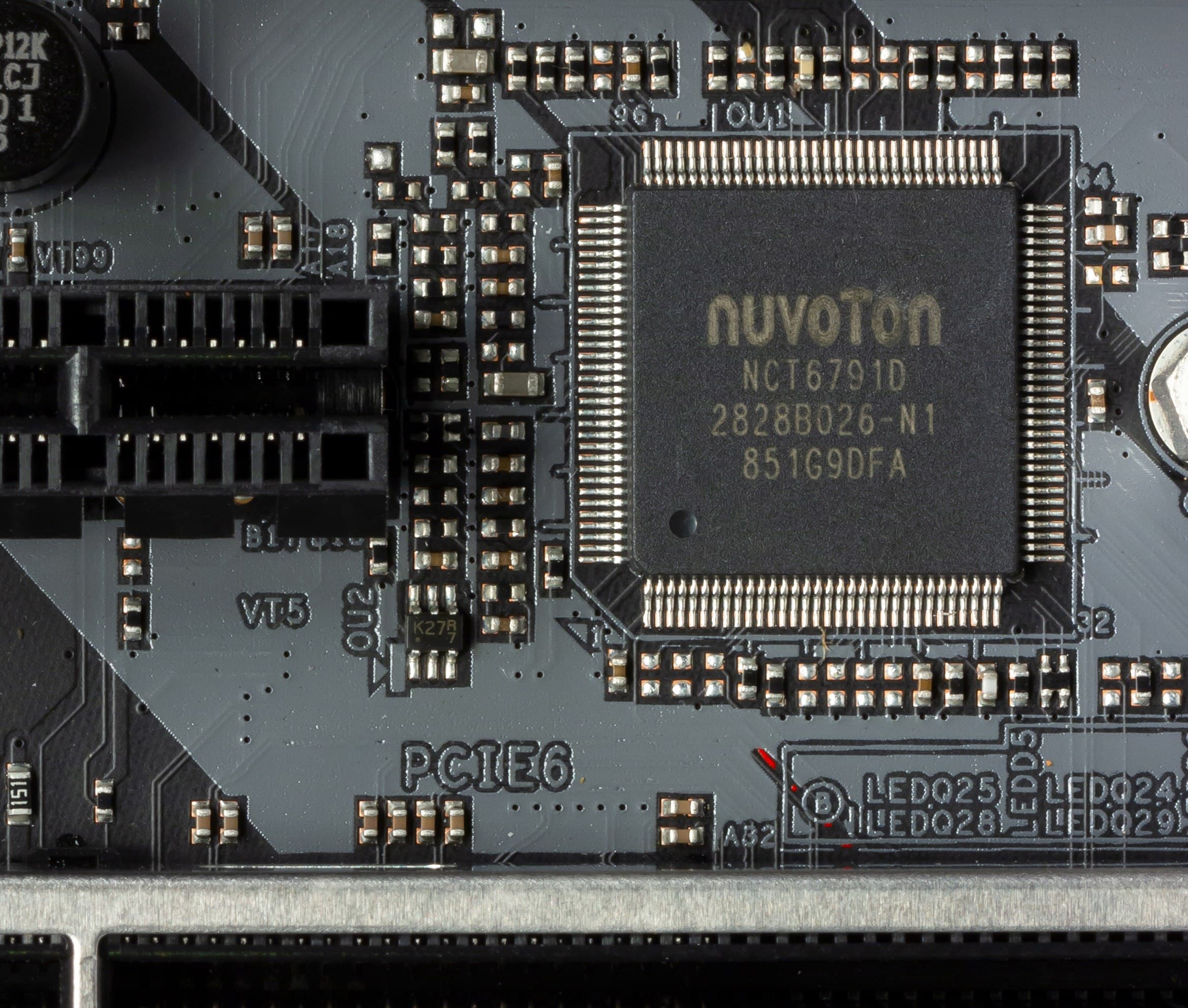

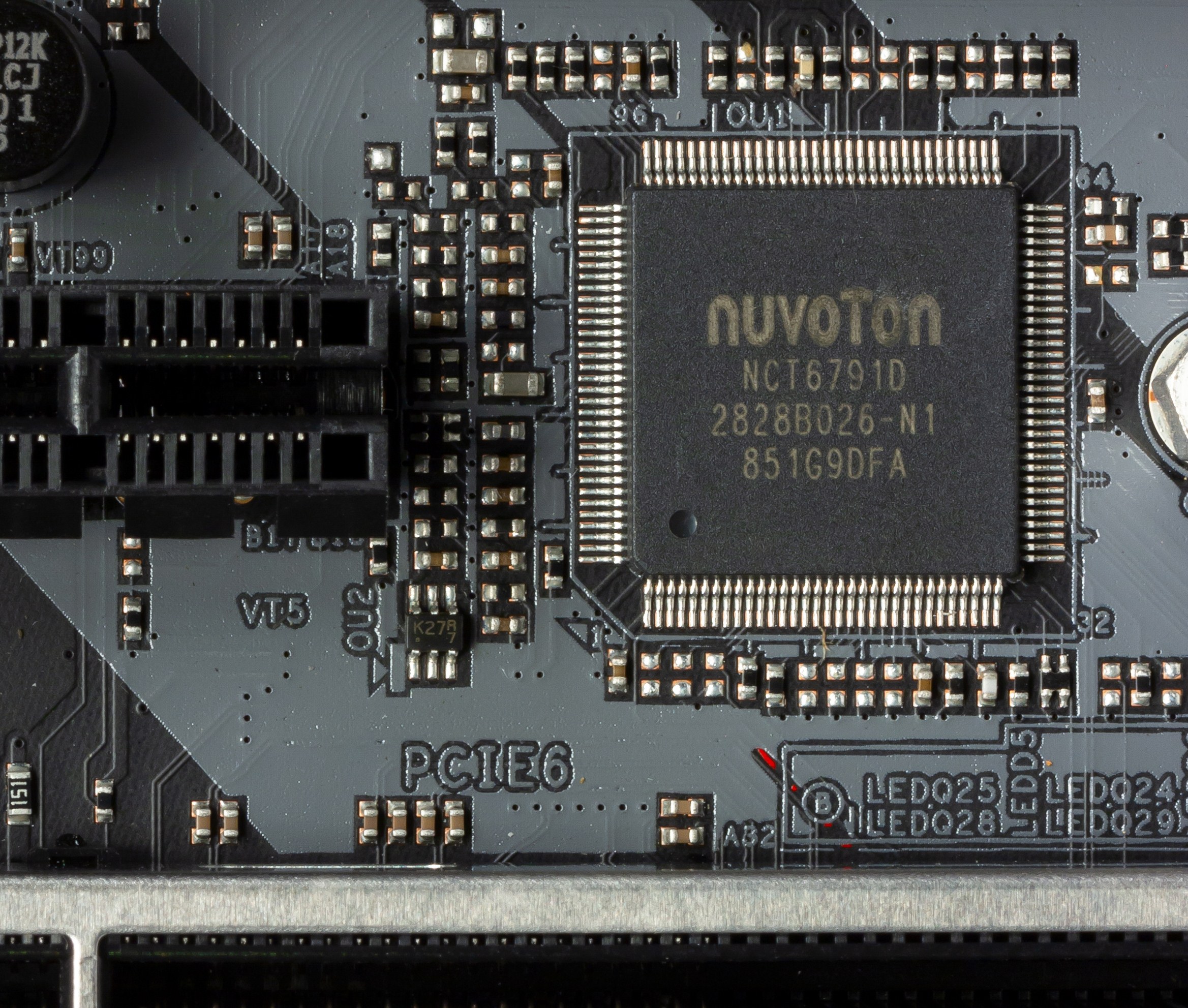

Для всех этих целей (мониторинг, Multi I/O) имеется контроллер NCT6791D от Nuvoton.

В итоге плата обеспечивает возможность слежения за всеми подключенными вентиляторами и помпами, а также регулировку их работы.

Аудиоподсистема

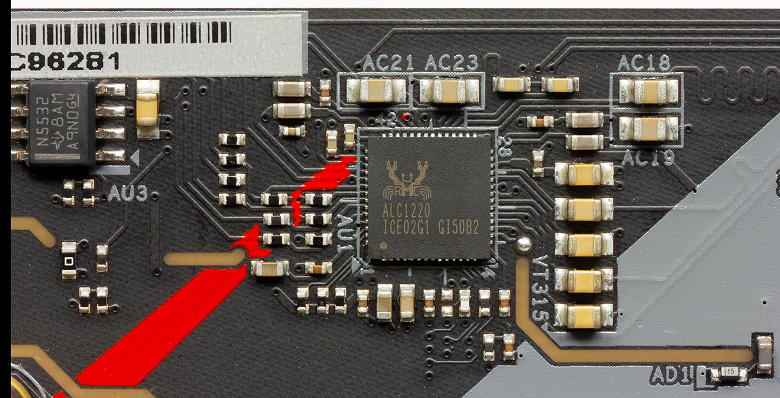

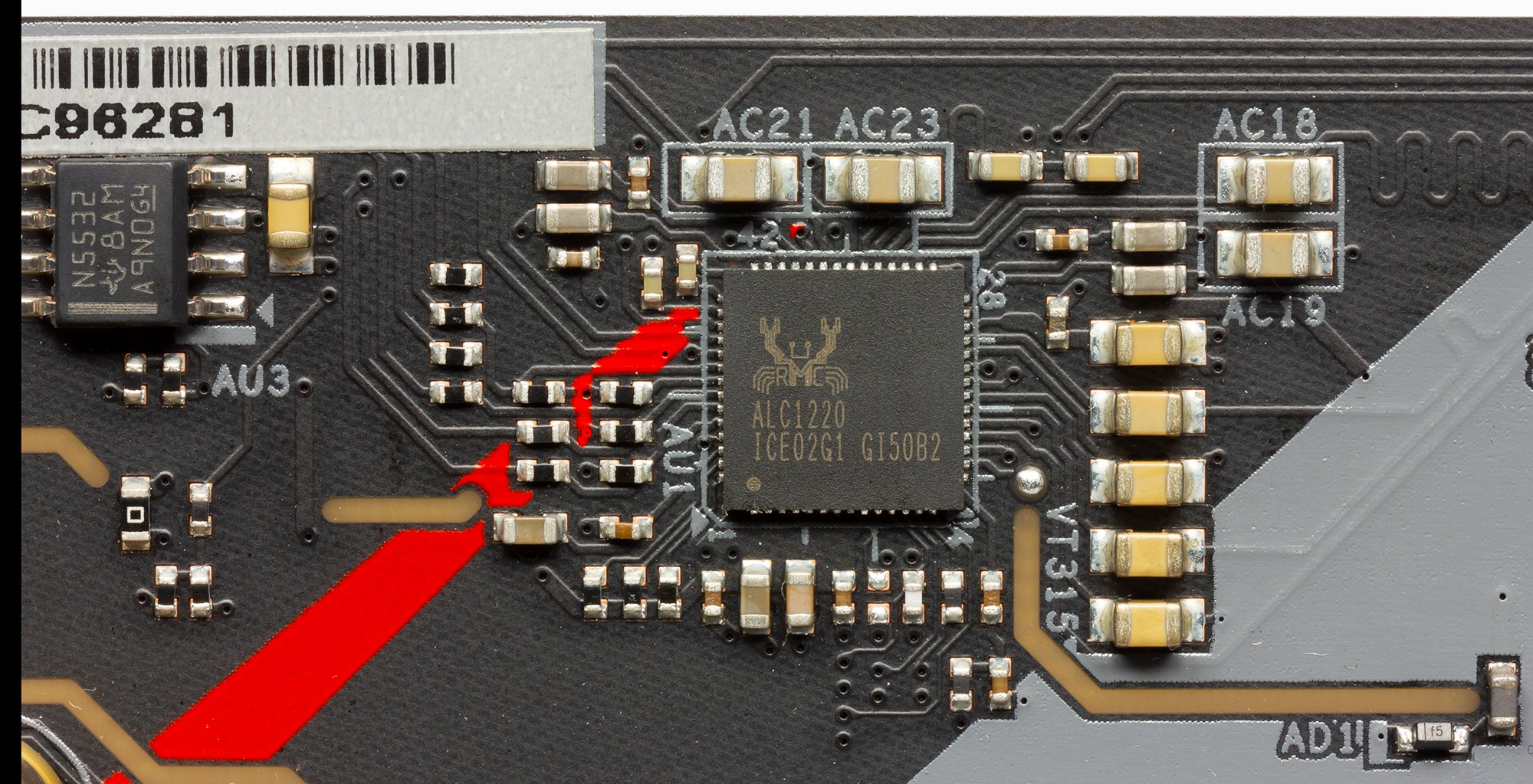

На всех современных материнских платах высокого уровня звуком заведует аудиокодек Realtek ALC1220 (с разными модификациями), он обеспечивает вывод звука по схемам до 7.1.

Аудиотракт включает также операционный усилитель NE5532 от Texas Instruments (декларируется поддержка наушников с импедансом до 600 Ом) и «аудиофильские» конденсаторы Nippon Chemicon.

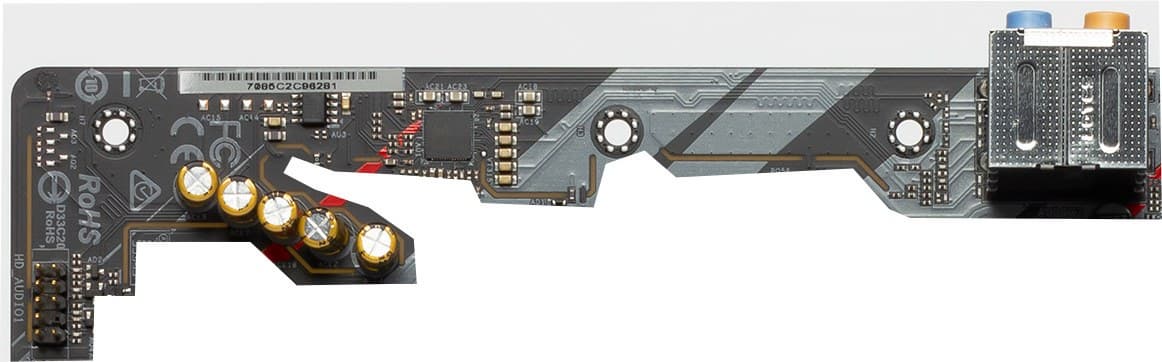

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы имеют позолоченное покрытие (маркетинговый ход для такого рода плат), при этом сохранена привычная цветовая окраска разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование).

В целом можно снова повторить, что это стандартная аудиоподсистема для среднебюджетной материнской платы, способная удовлетворить запросы многих пользователей, не ожидающих от звука на материнской плате чудес. Особо следует сказать о том, что аудиотракт на этой материнке представляет собой аппаратно-программный комплекс Sound Blaster Cinema 5. То есть аппаратная «начинка» — от Realtek, а драйвера и сопутствующее программное обеспечение — от Creative.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

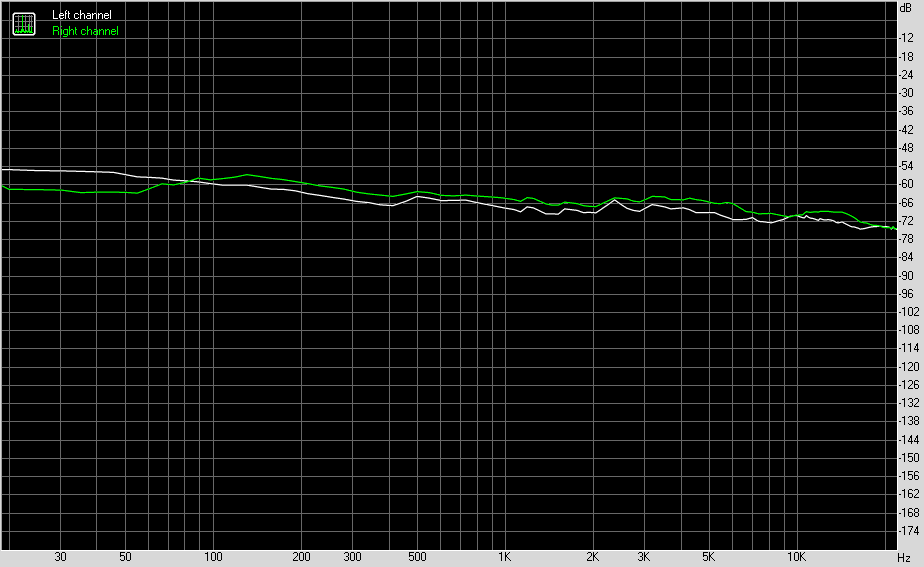

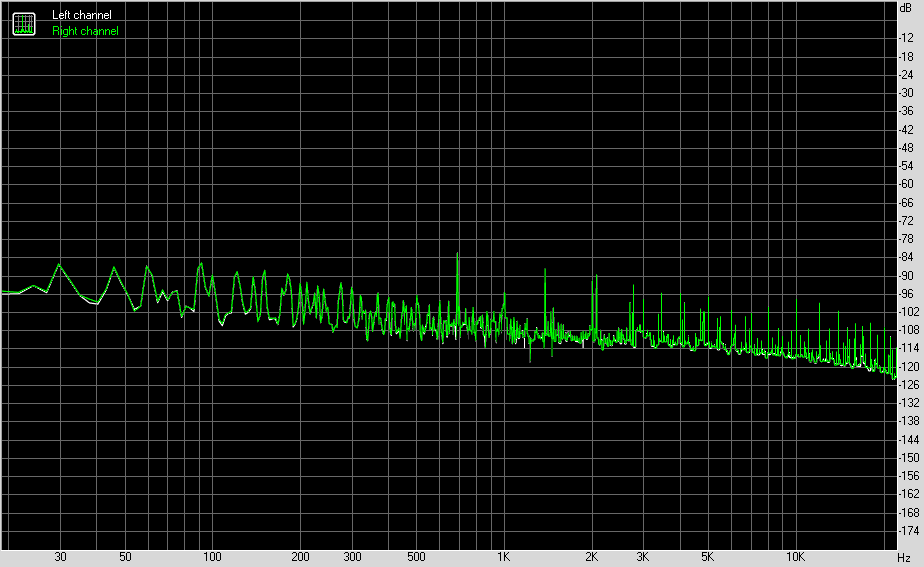

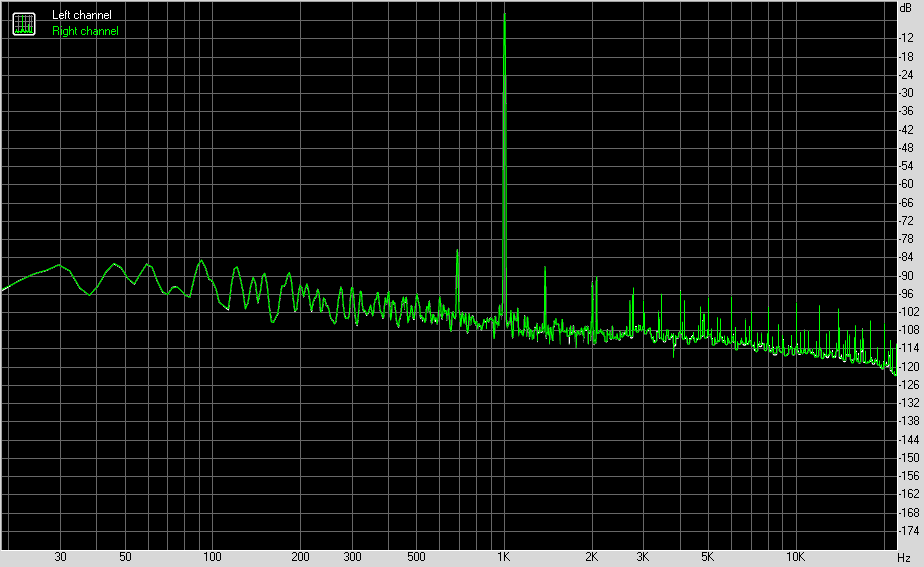

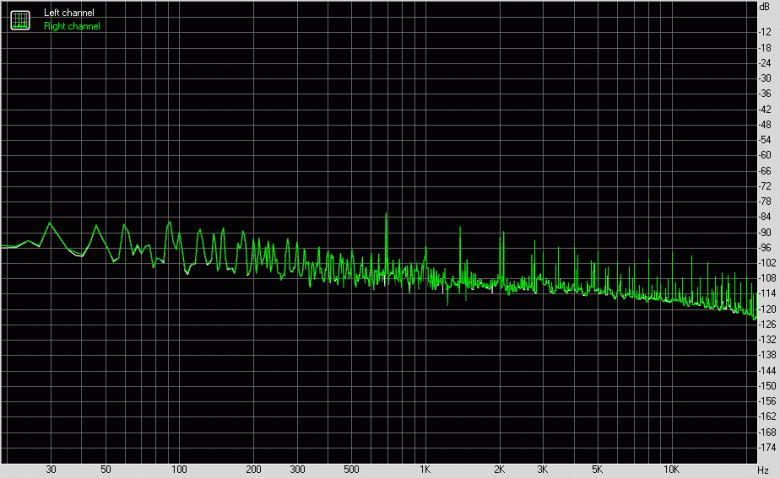

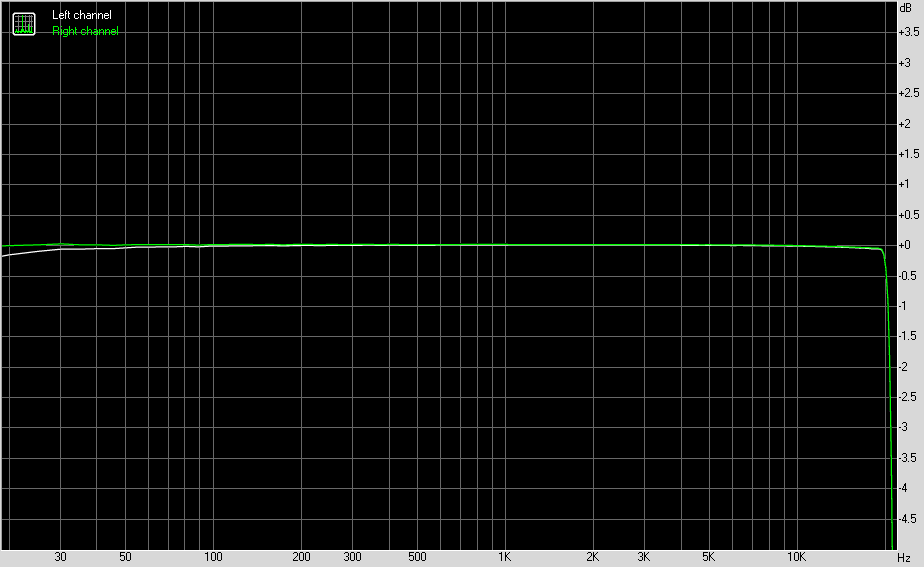

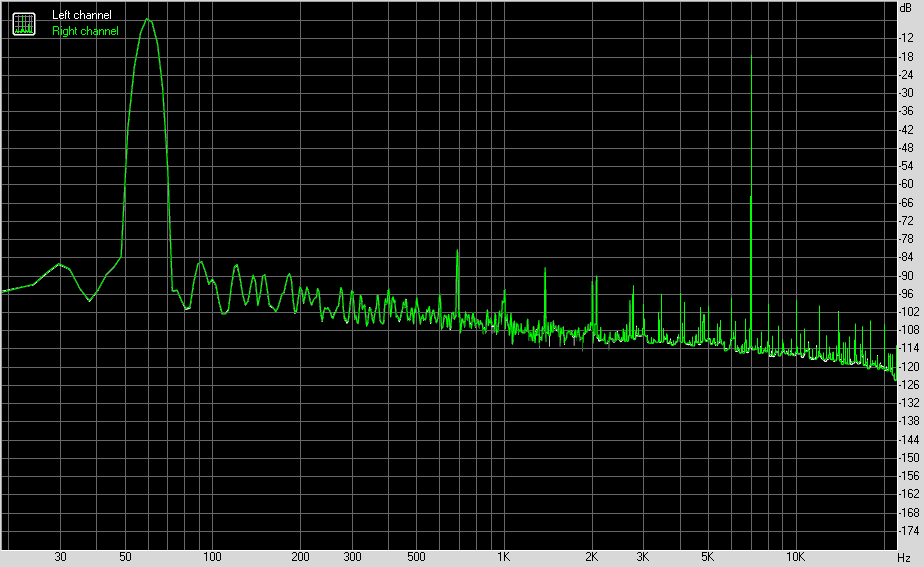

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

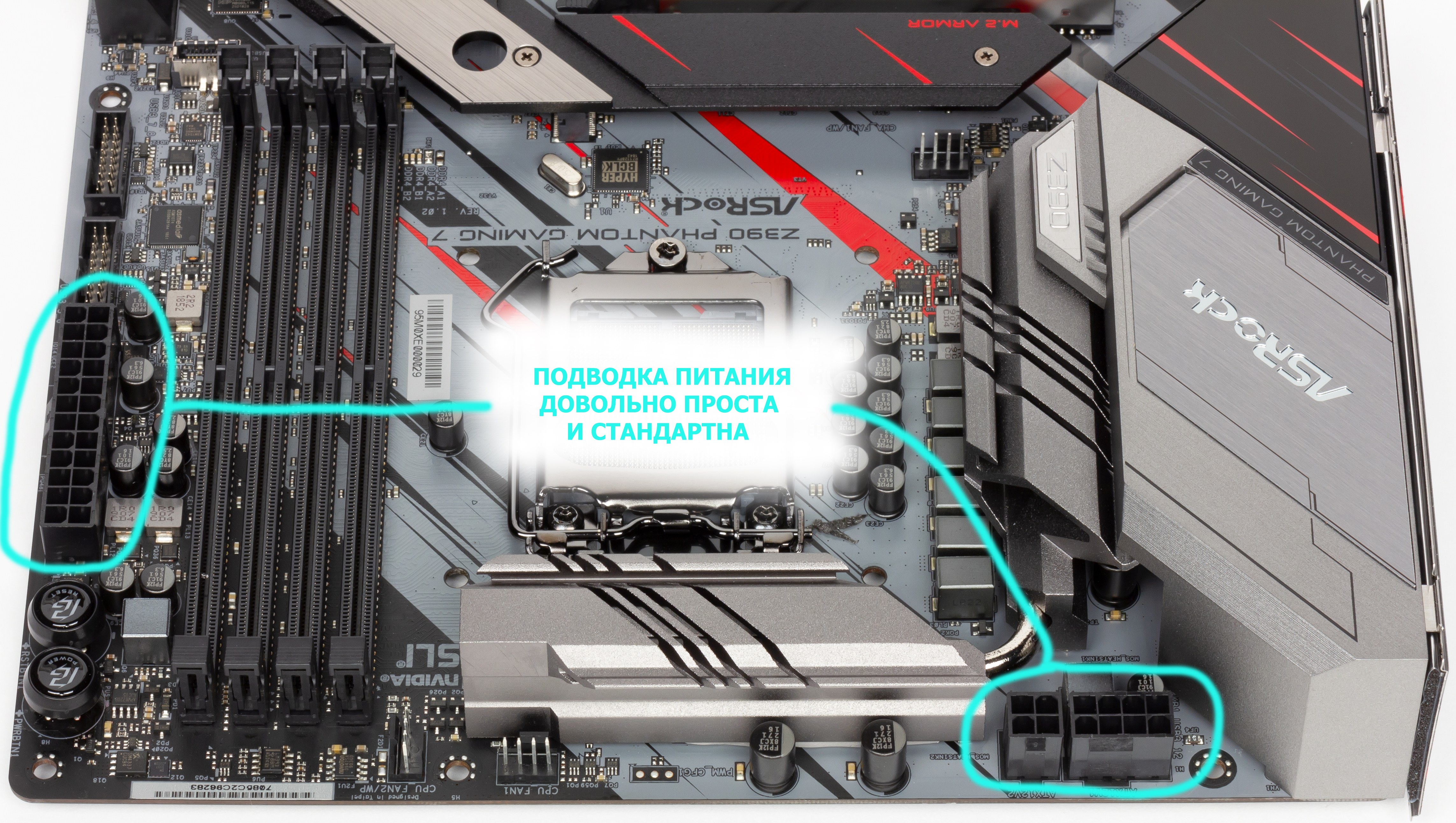

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный ATX12V.

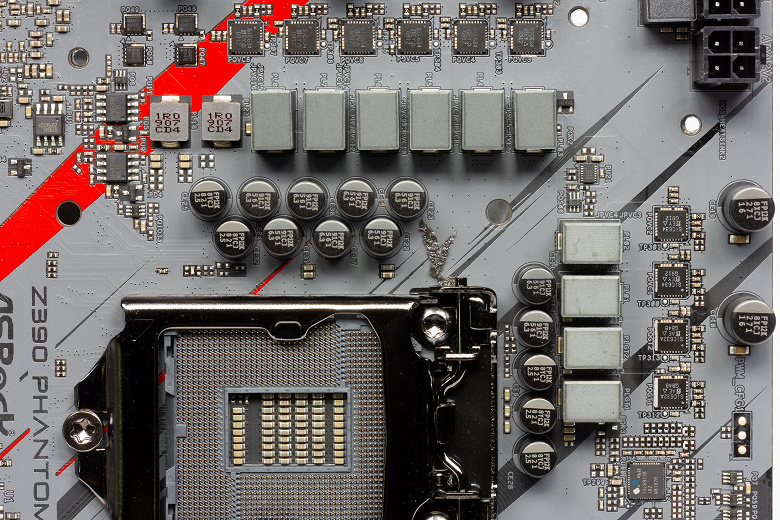

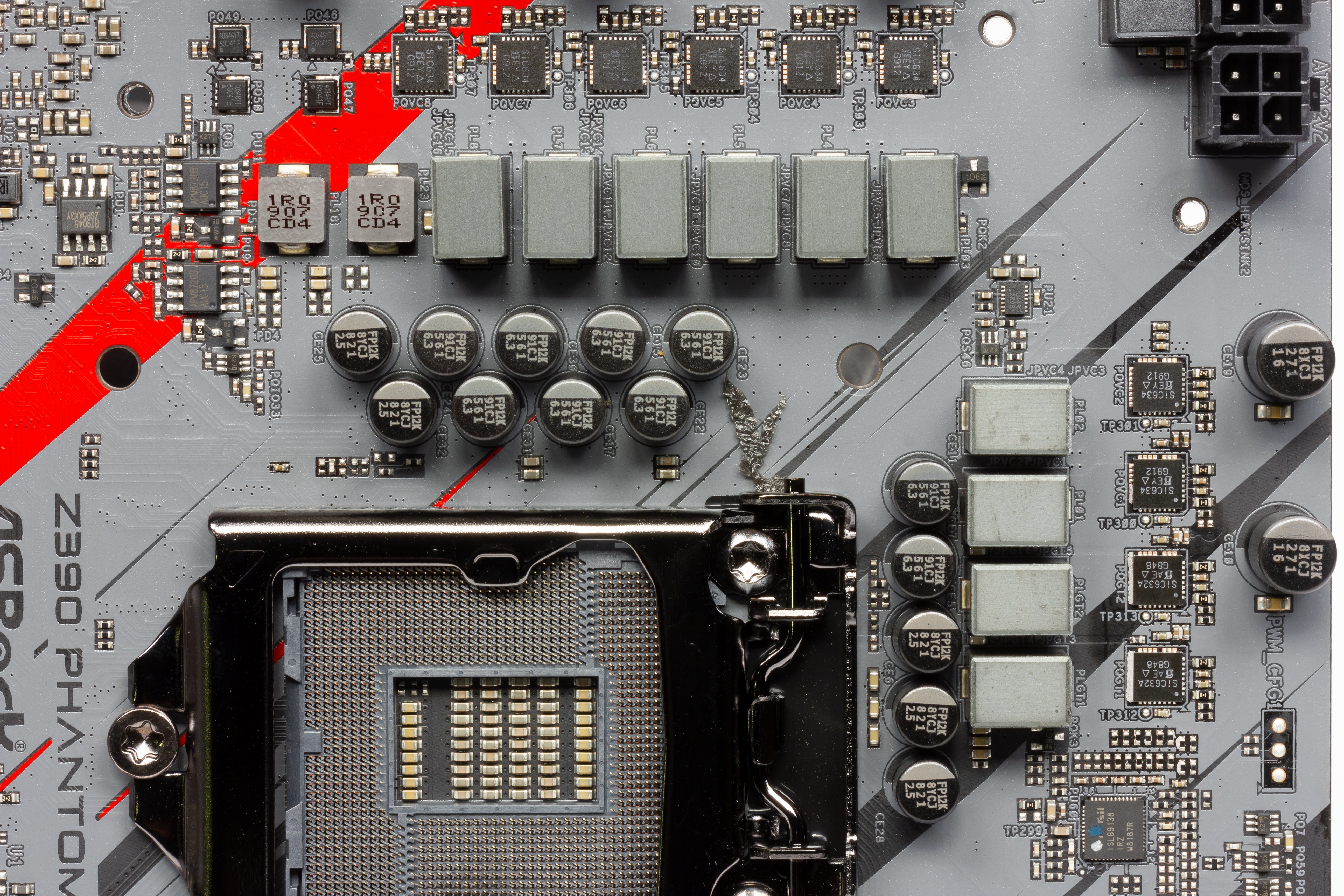

Система питания существенно отличается от тех, что мы ранее видели на топовых материнских платах. Если там могли видеть 12-16 фаз, то тут очевидна 10-фазная схема (8 — на ядро, 2-на интегрированное видео iGPU).

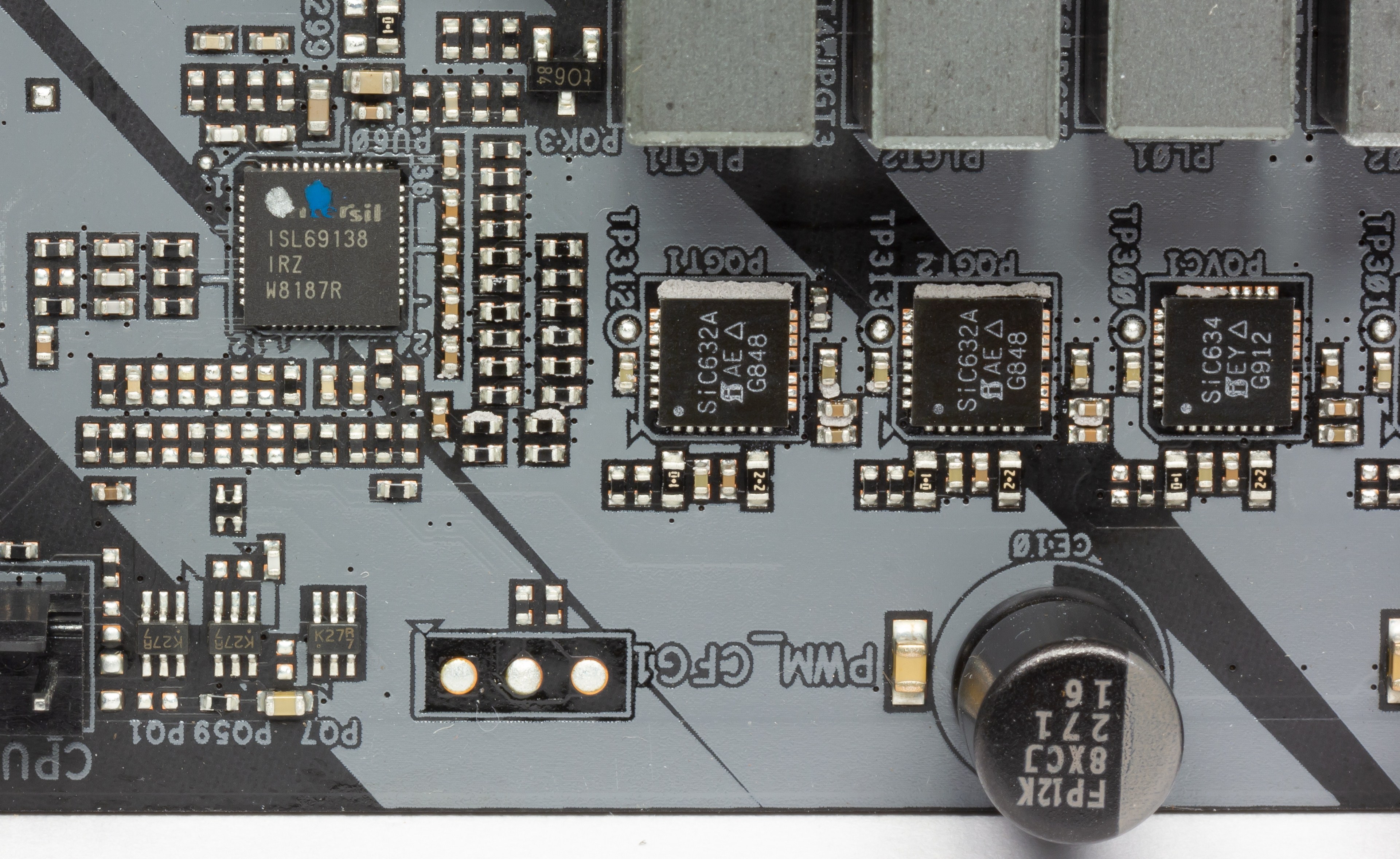

Управляет данной схемой цифровой контроллер ISL69138 от Intersil, который умеет оперировать максимум 7 фазами. Так что, без образования псевдофаз не обошлось.

И действительно установлены удвоители ISL6617A (рыночная маркировка 17AF) от того Intersil , которые превращают реальные 4 фазы в 8. И каждый такой канал имеет интегрированную сборку (DrMos) SiC634 от Vishay Intertechnology .

Оставшиеся 2 полноценные фазы для iCPU имеют DrMos SiC632. Каждый из 10 каналов имеет суперферритовую катушку 60А.

Это далеко не самая слабая схема питания на платах с топовым Z390, что нам приходилось видеть. Однако очевидно, что никто не будет неоверклокерскую серию комплектовать дорогой системой питания. А данной схемы с головой хватит не только для штатной работы процессоров 8-го и 9-го поколений, но и с участием Intel TurboBoost.

У модулей оперативной памяти все проще: обычная двухфазная система питания.

Теперь про охлаждение. Все нуждающиеся в оном элементы охлаждаются только радиаторами, вентиляторов нет.

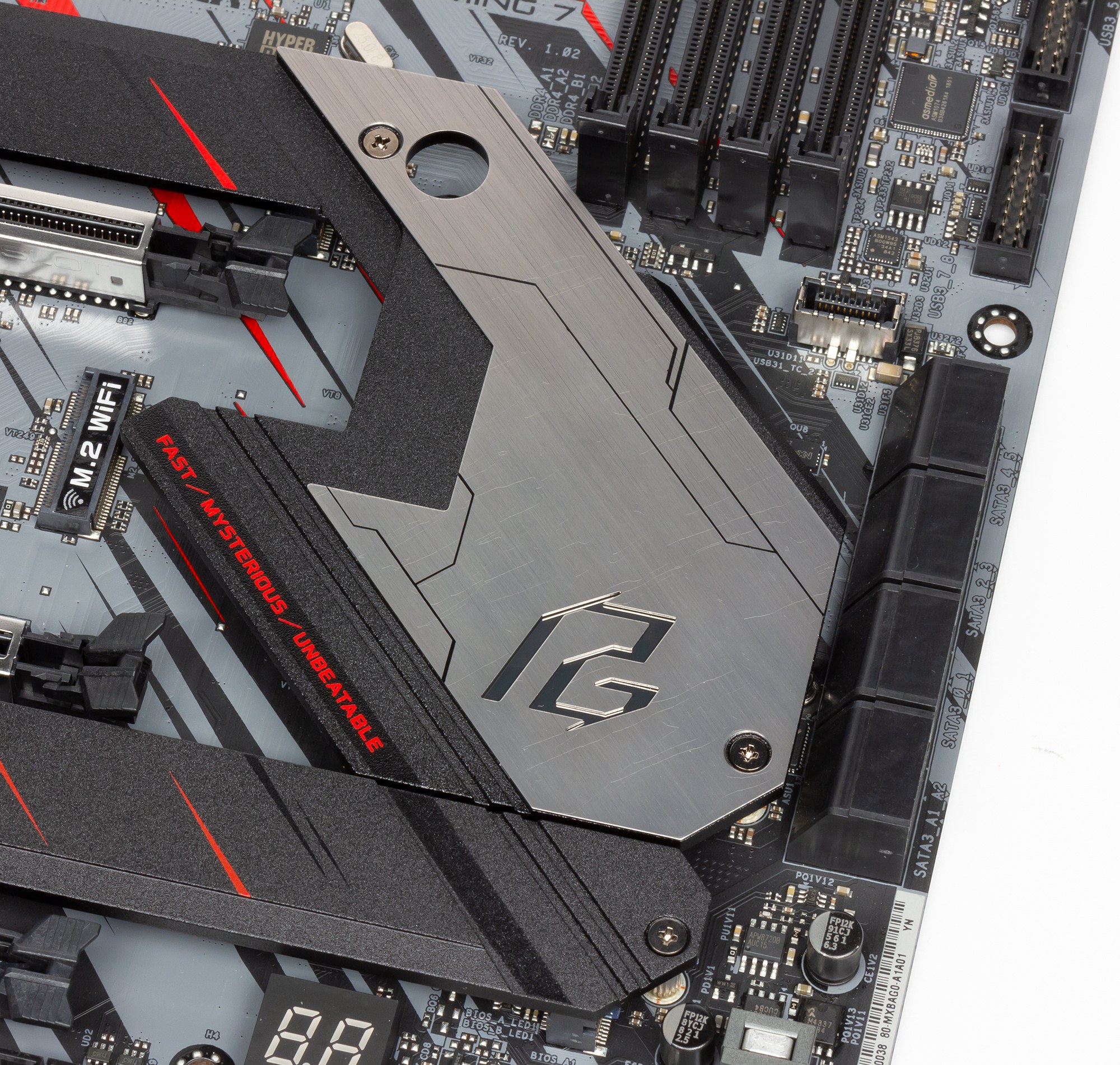

Чипсет имеет большой радиатор сложной формы со стилистическими острыми вырезами в соответствии с дизайном Phantom Gaming (также в него встроена подсветка логотипа серии). Внизу к нему пристыкован радиатор для M.2_2, сверху чипсетный радиатор пересекается с радиатором слота M.2_1.

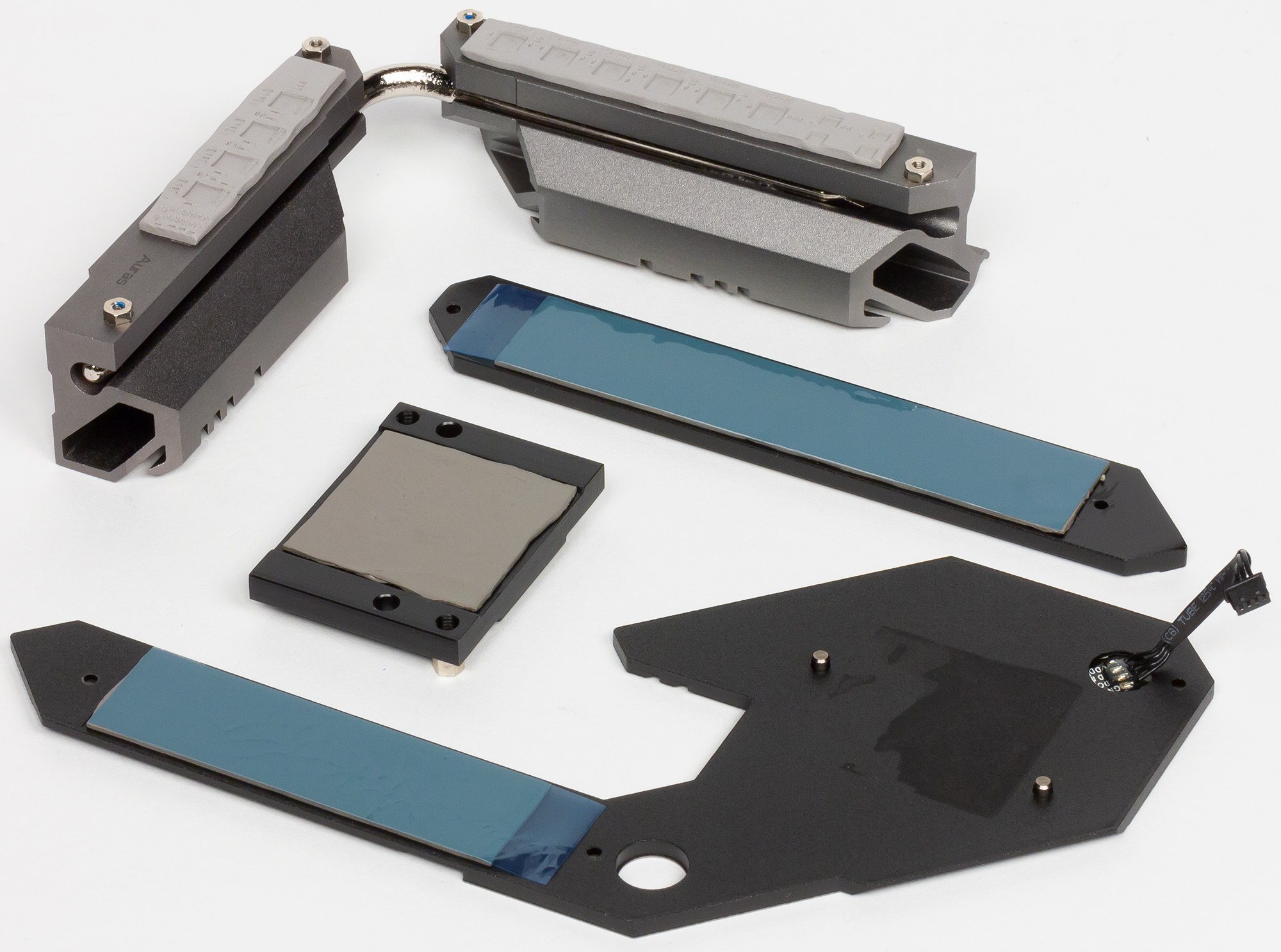

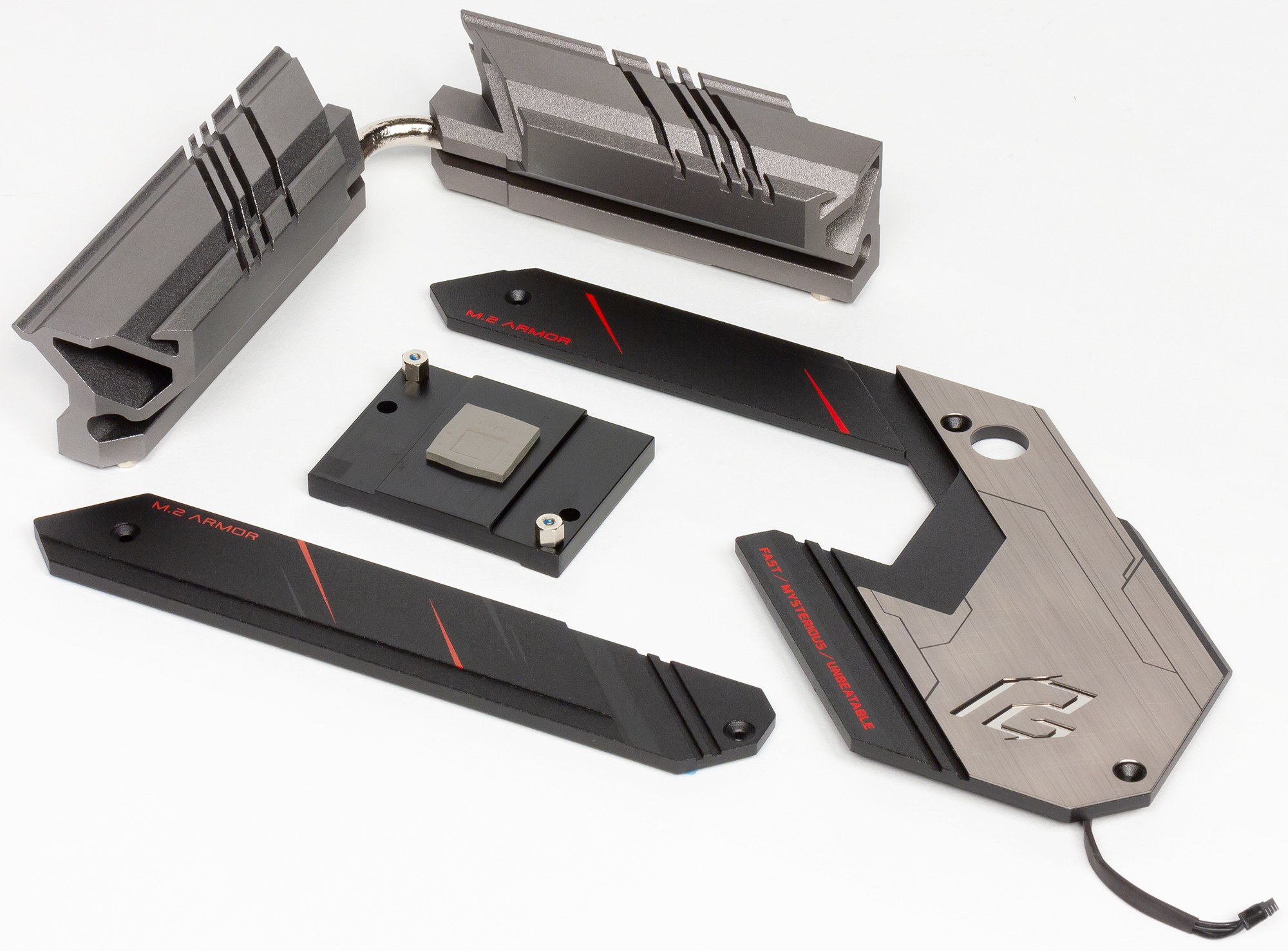

Силовые элементы преобразователя питания имеют свои два радиатора, соединенные под углом тепловой трубкой.

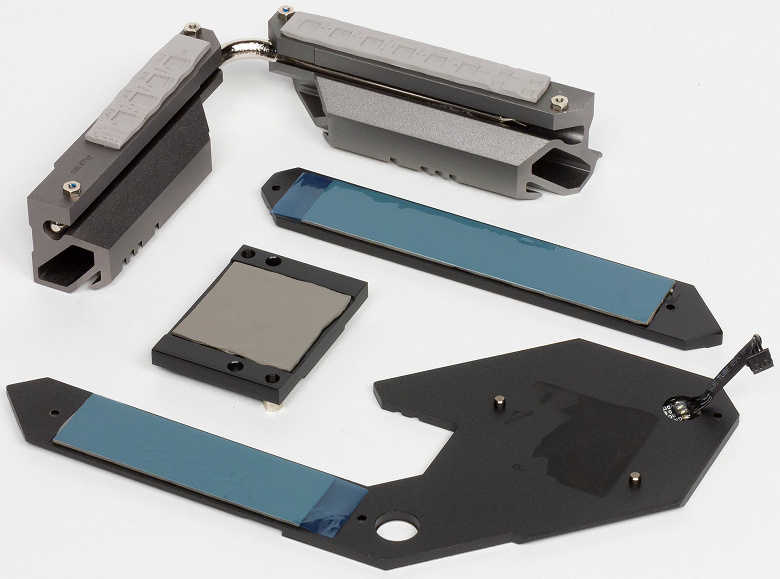

Видите этот общий радиатор для чипсета и M.2 слота? — Я уже выше писал про этот недостаток.

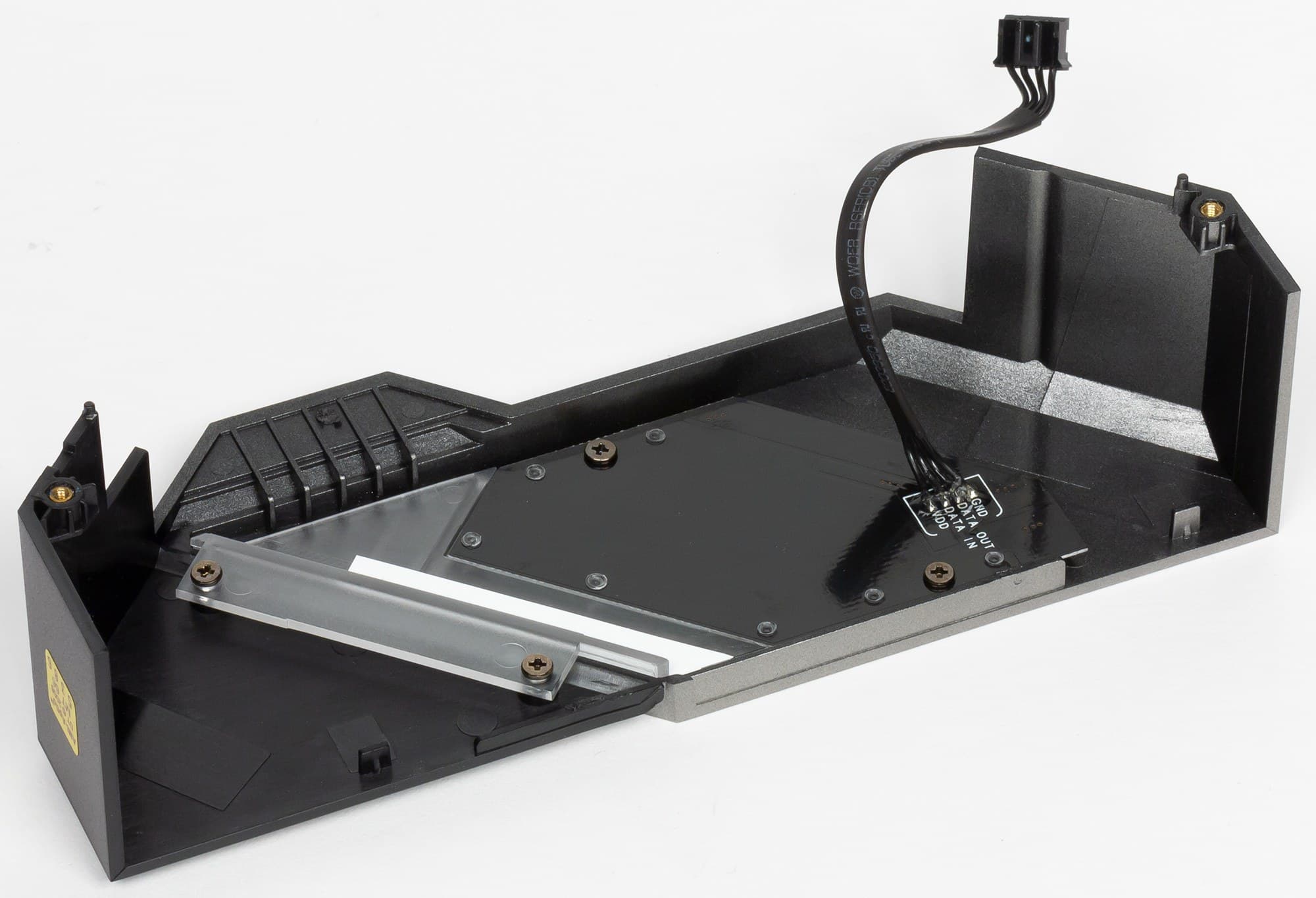

Кстати, еще раз отмечу, что оба слота M.2 для накопителей оснащены радиаторами с термоинтерфейсом, но охладитель для М2_1 совмещен с радиатором чипсета, и для его демонтажа потребуется и демонтаж материнской платы из корпуса.

Обычно над набором гнезд на задней панели ставят пластиковые кожухи, и в данном случае сие правило осталось в силе.

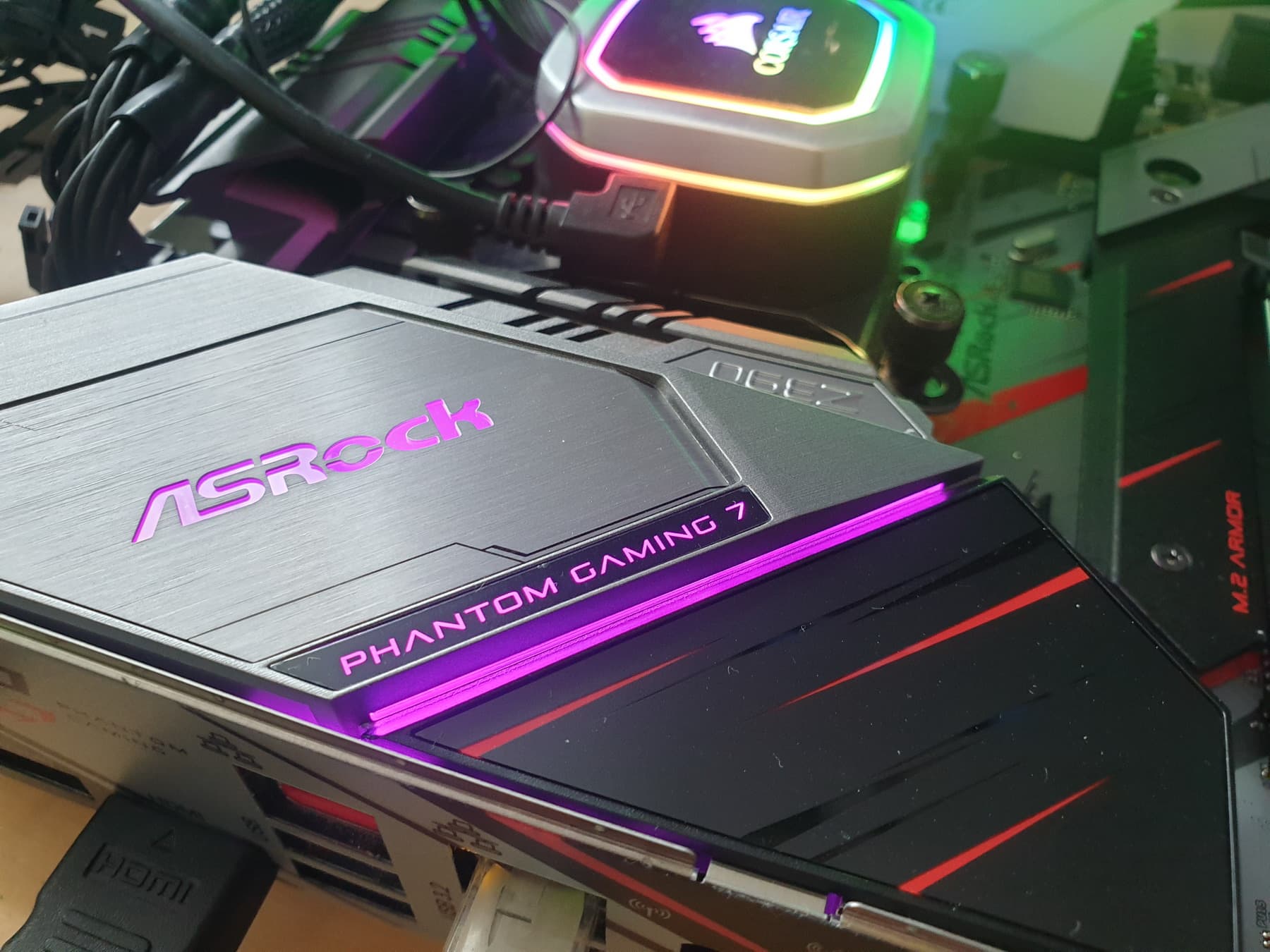

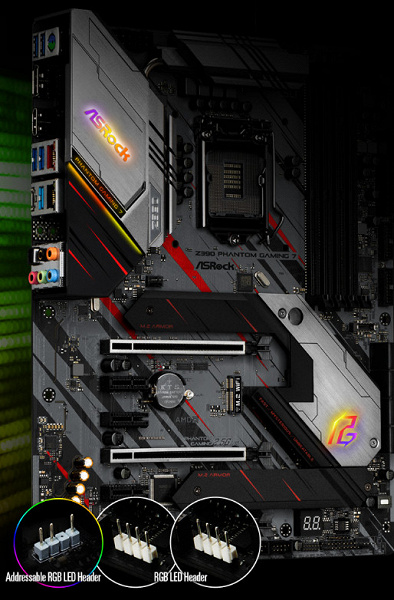

Подсветка

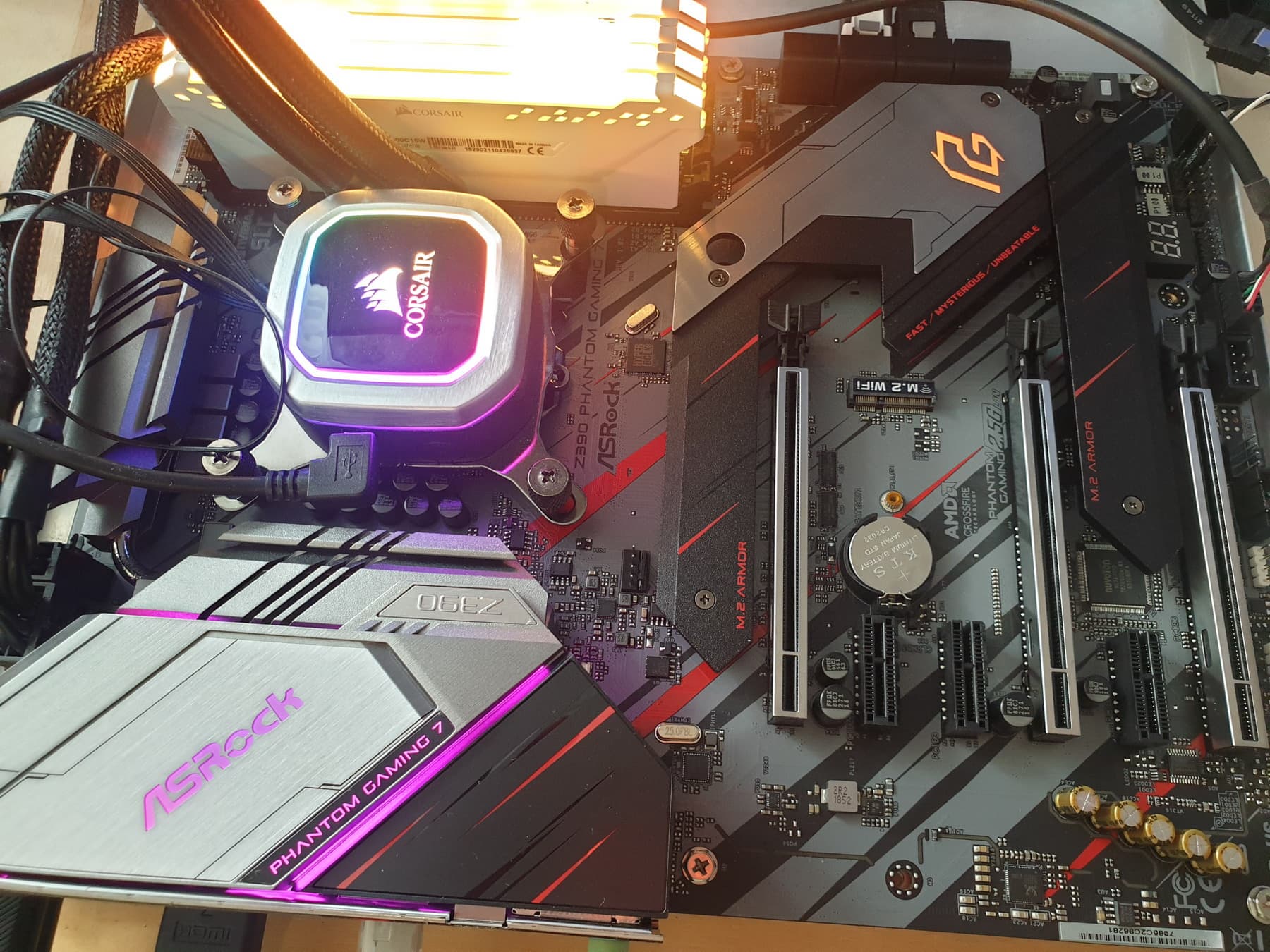

Сейчас подсветки нет (или она крайне минималистичная) только на материнских платах для рабочих станций или для бюджетного сектора. У остальных мы уже привыкли видеть переливы светодиодов, рассыпанных по радиаторам, кожухам и даже оборотным сторонам PCB. Данная плата демонстрирует подсветку кожуха над разъемами и радиатора системного чипсета. На обороте платы ничего подобного нет.

Хочу снова отметить, что как правило, топовые решения (будь то видеокарта, материнская плата или даже модули памяти) сейчас практически все оснащаются красивыми модулями подсветки, положительно влияющими на эстетическое восприятие. Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом. И даже если это продукт среднебюджетного сегмента. Кому не нравится — всегда можно выключить.

Кроме того, не забываем, что еще поддерживается подключение светодиодных RGB-лент/устройств к 3 разъемам на самой материнской плате. Управление всем этим комплексом осуществляется через утилиту ASRock Polychrome RGB, которую (среди прочих) мы рассмотрим в следующем разделе. Надо сказать, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая ASRock.

Режимы подсветки лучше всего смотреть, конечно же, в динамике.

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя ASRock.com.

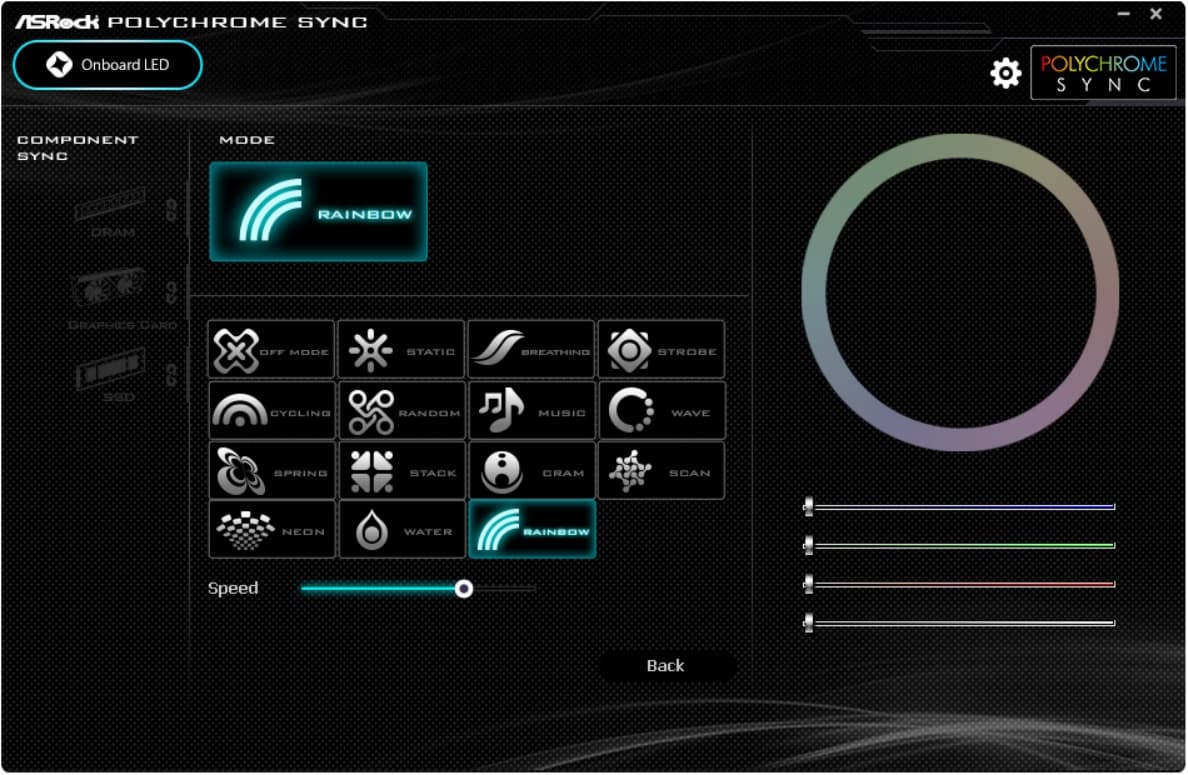

Начнем с утилиты Polychrome Sync RGB, которая управляет системой подсветки.

Программа определяет наличие поддерживаемых элементов (включая, например, модули памяти, накопители с RGB-подсветками и т. д. сторонних производителей, у которых есть договоренности с ASRock). Имеется неплохой набор световых эффектов, также можно раздельно назначать эффекты на подсветку под радиатором, боковую сторону платы и порты RGB/ARGB.

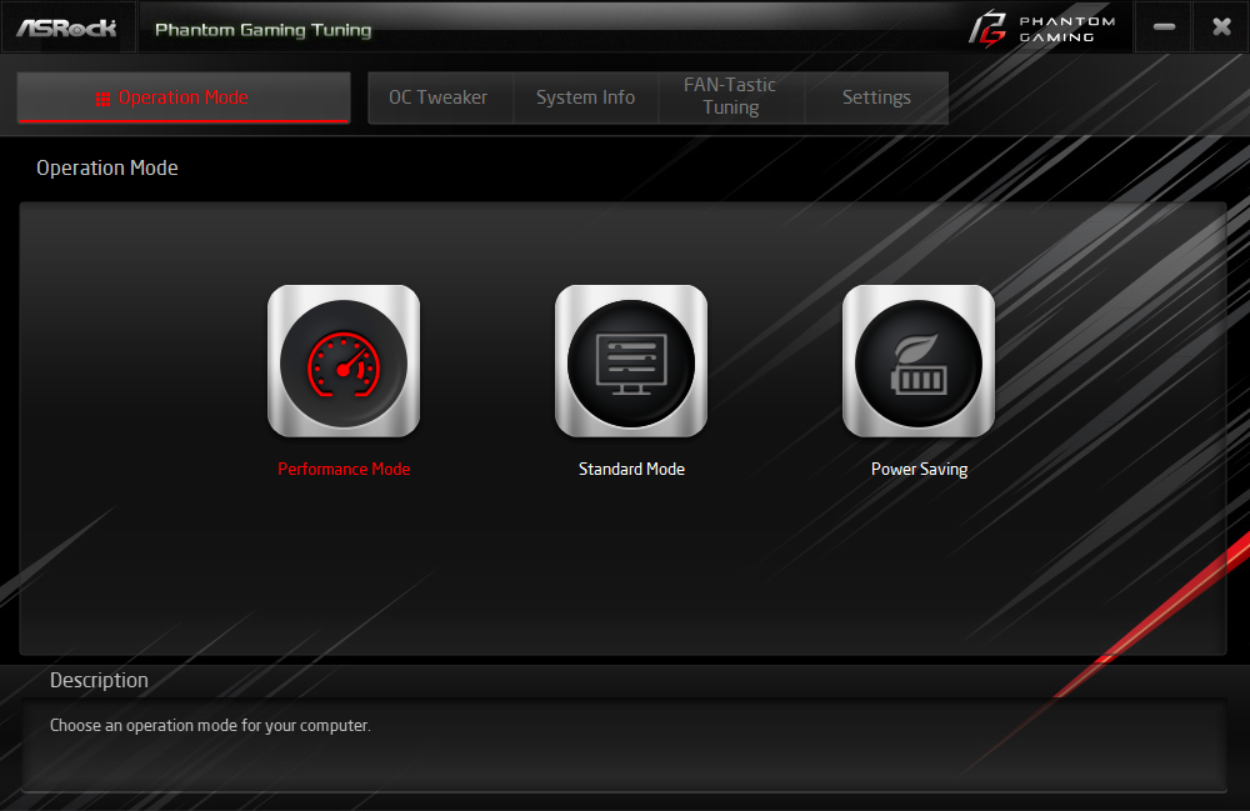

Но все же основной утилитой является программа A-Tuning.

Да, несмотря на формальное позиционирование материнской платы для геймеров без жажды вытягивать весь потенциал из процессора и ОЗУ, все же возможности скромного оверклокинга имеются.

Не забываем про наличие Intel Boost (данная технология жестко прописывает рамки дозволенных вариаций частот работы в зависимости от системы питания, и запрограммирована в UEFI), а схема питания у данной платы неплохая, поэтому подъем частот у того же i9-9900K до 4.7 ГГц на этой материнке легко обеспечен.

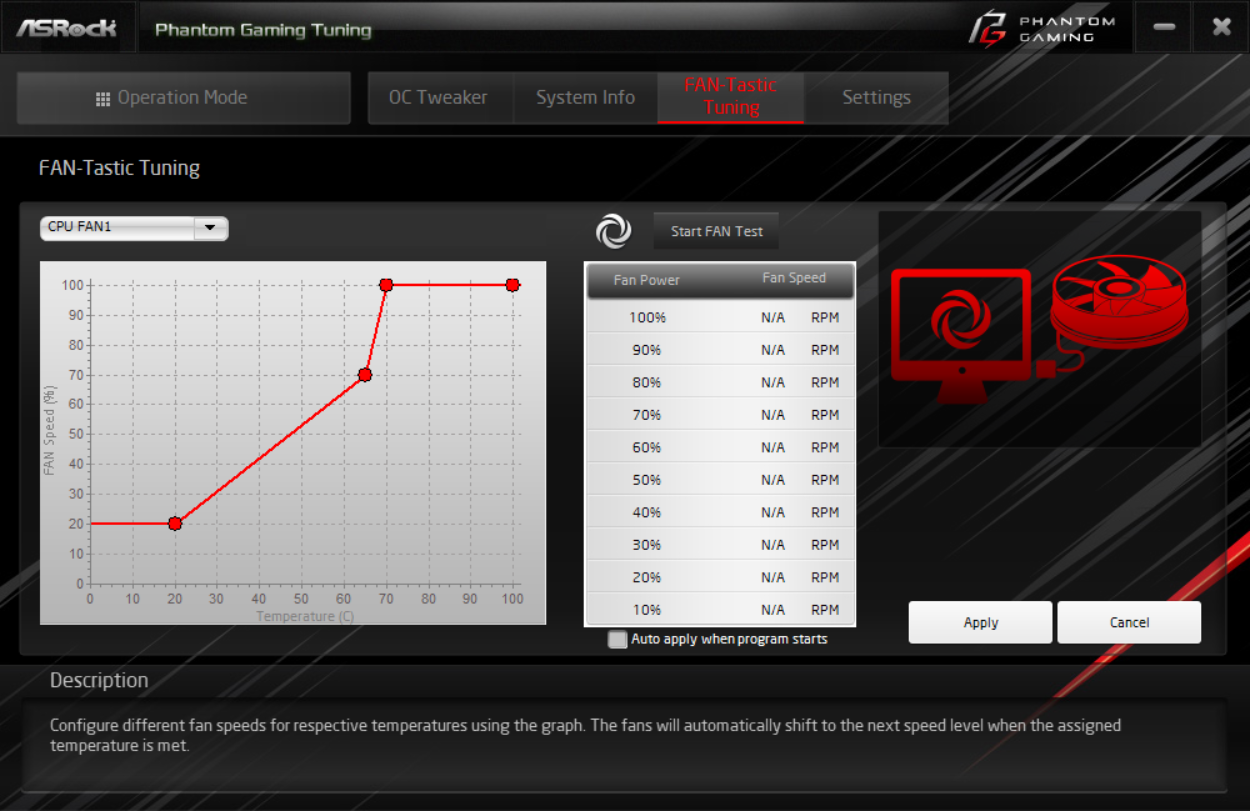

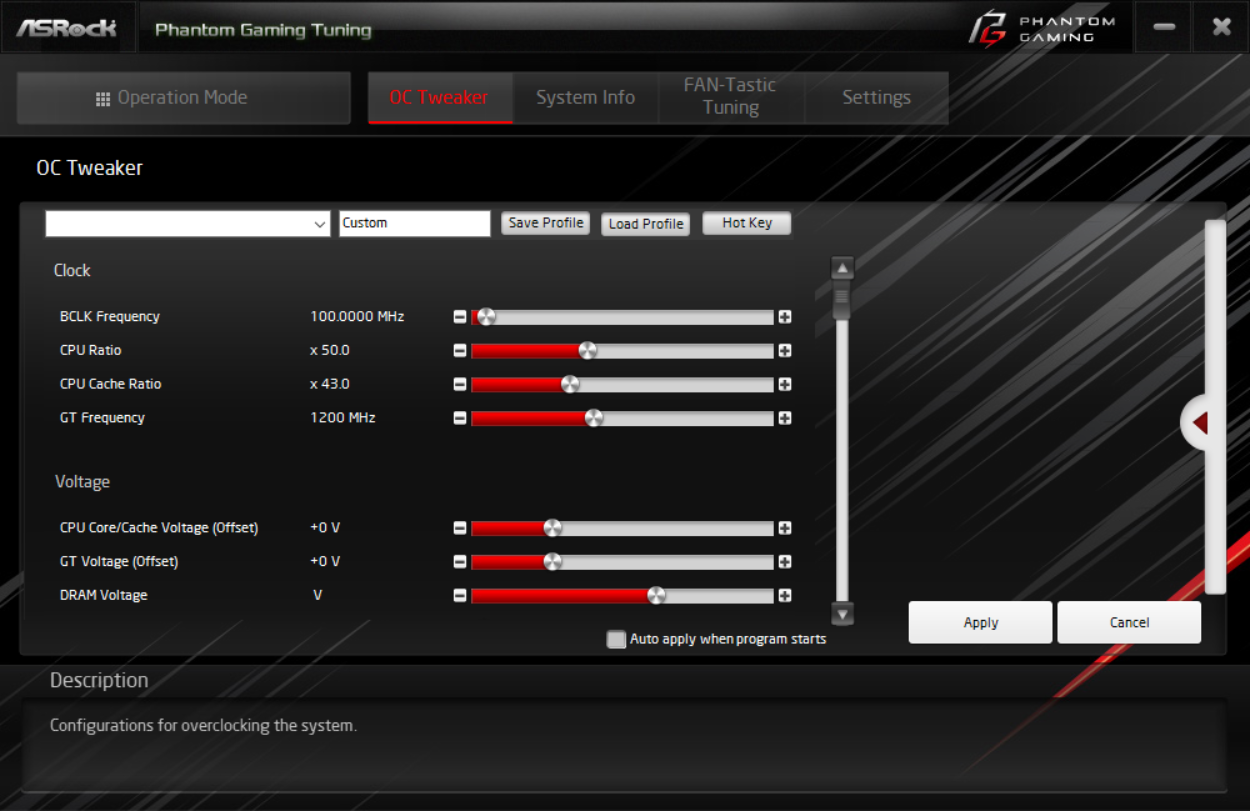

Наиболее интересной частью данной программы является возможность настраивания работы вентиляторов (мы не забываем, что у материнской платы есть 5 гнезд для подключения вентиляторов).

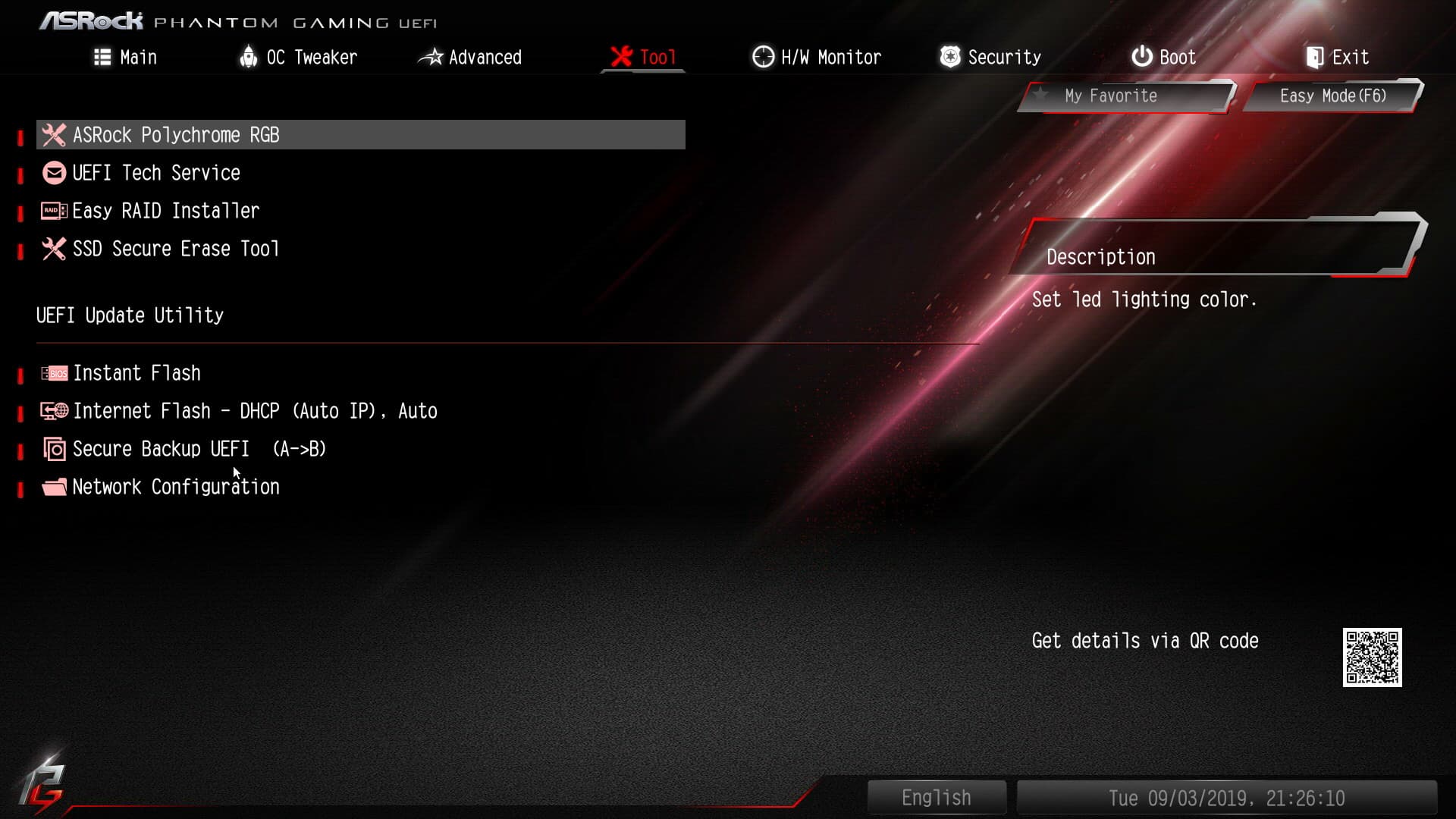

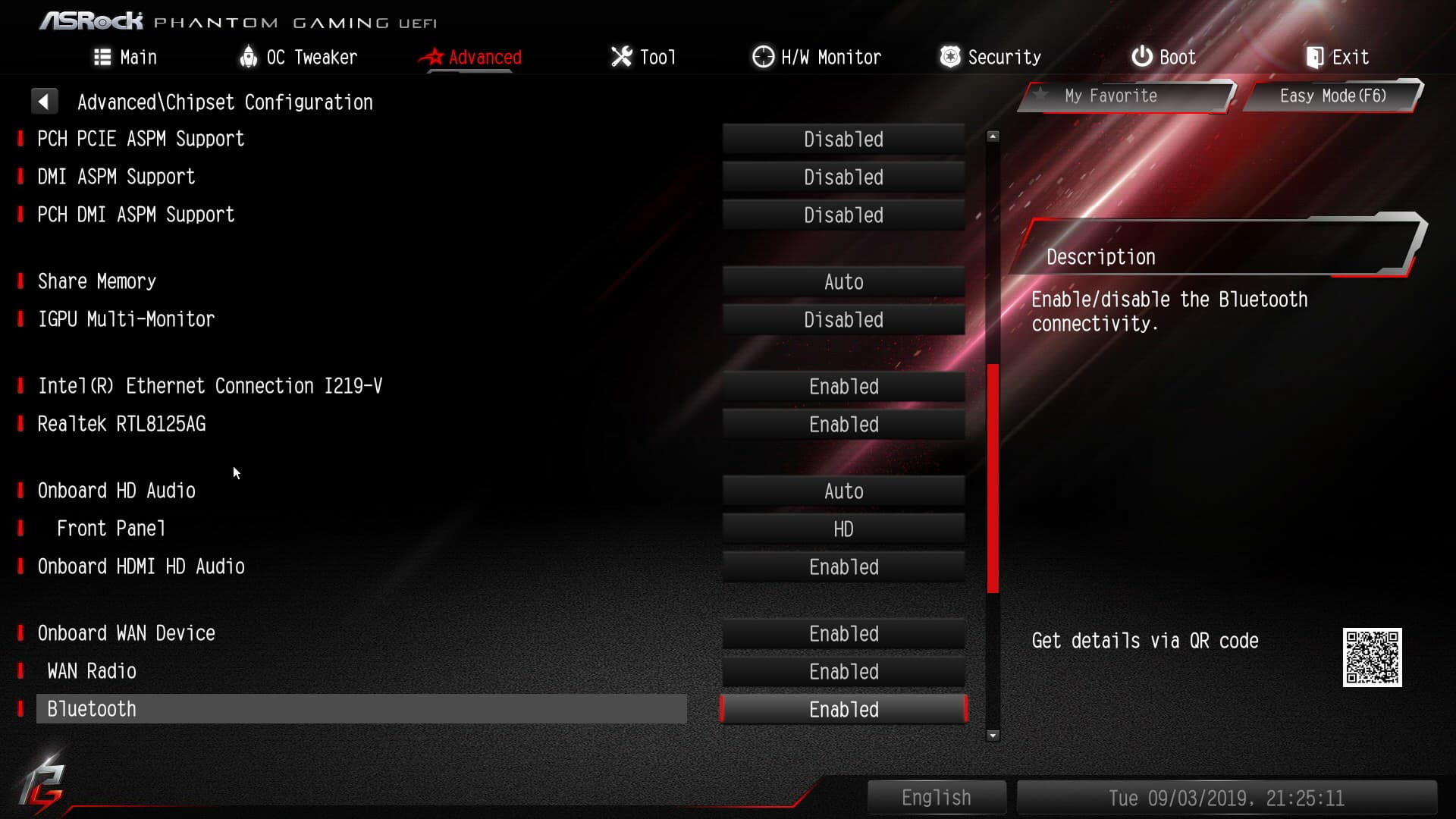

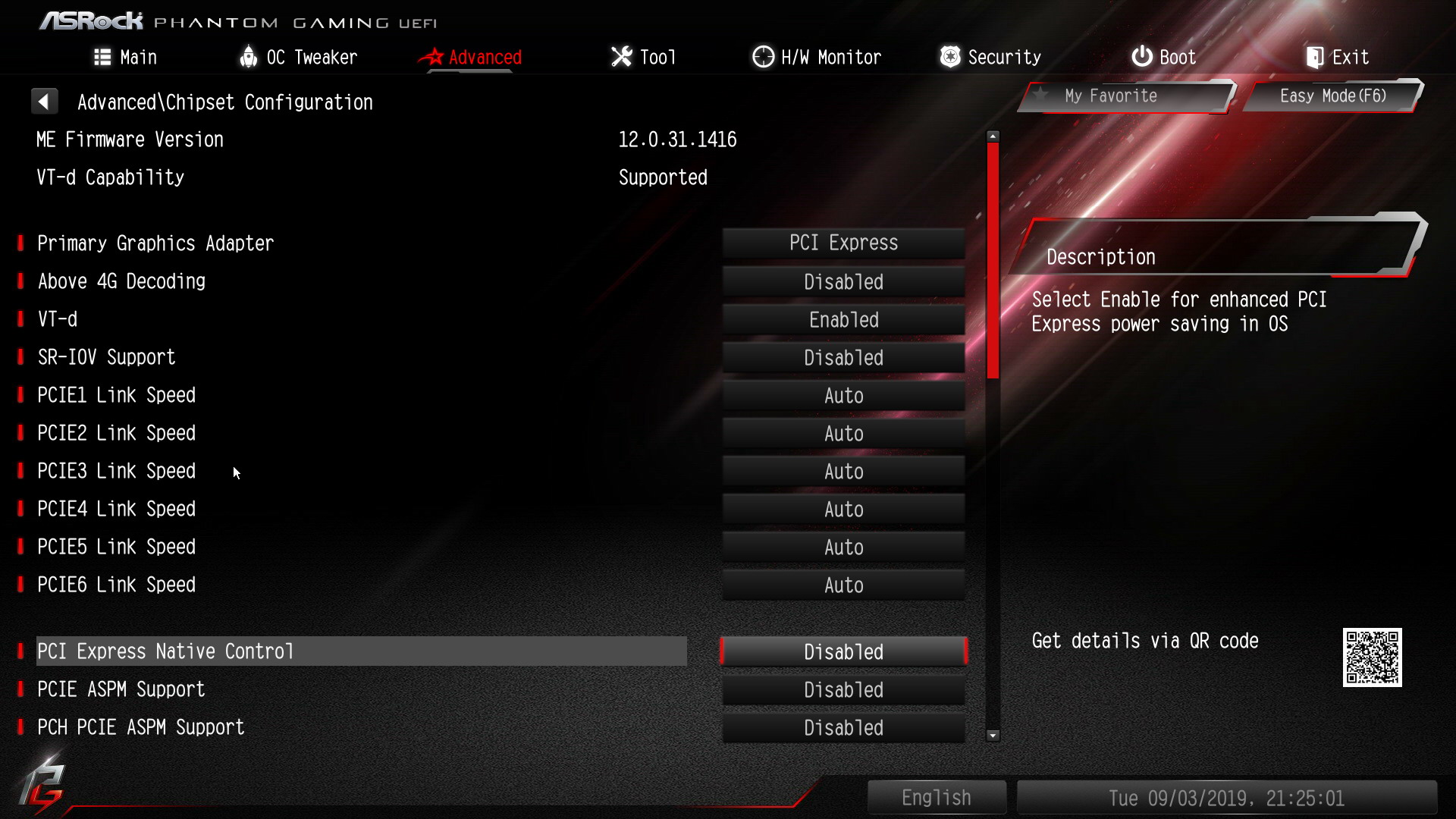

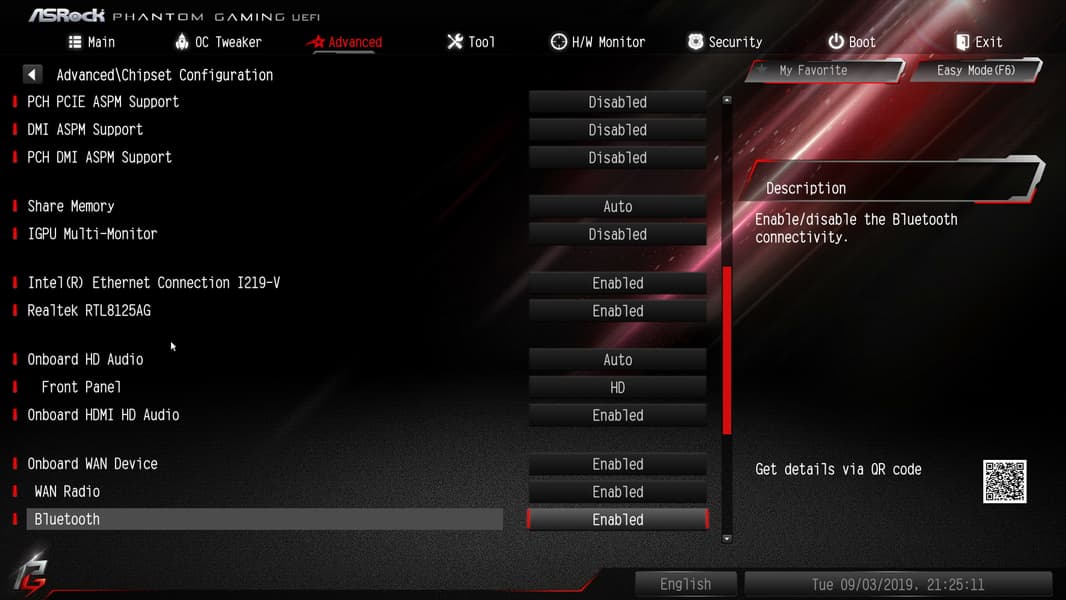

Настройки BIOS

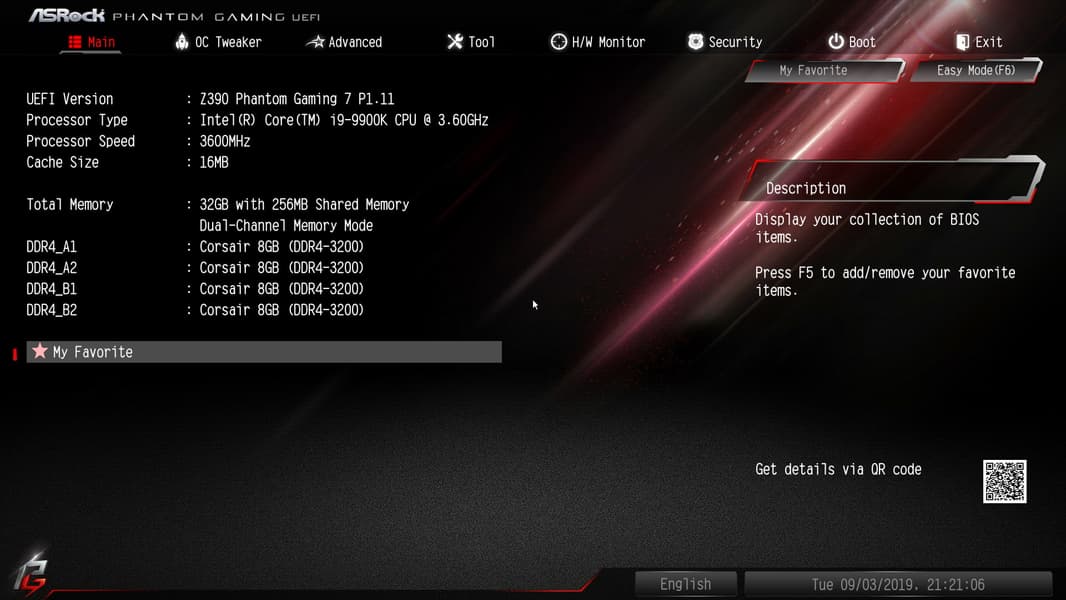

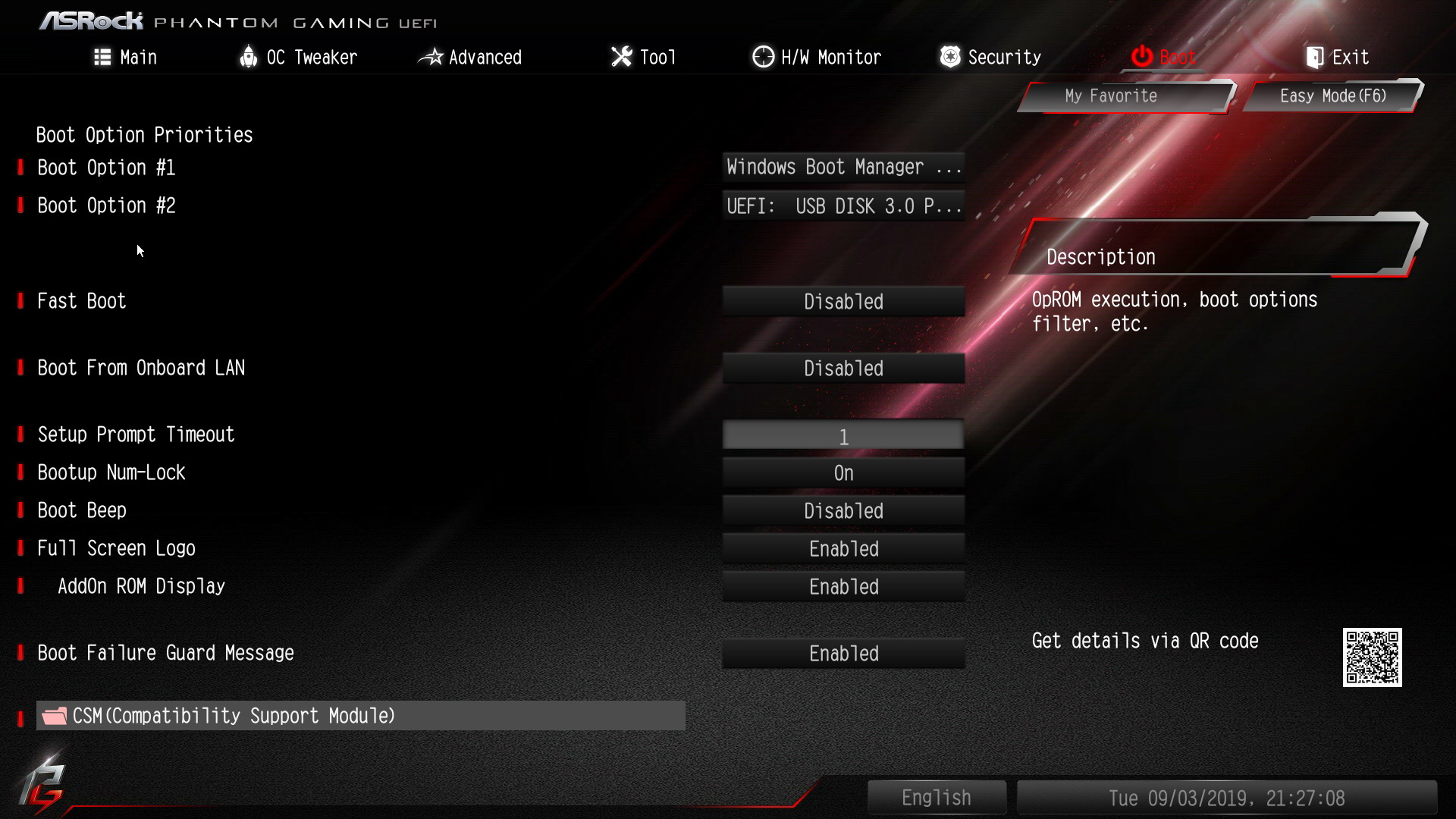

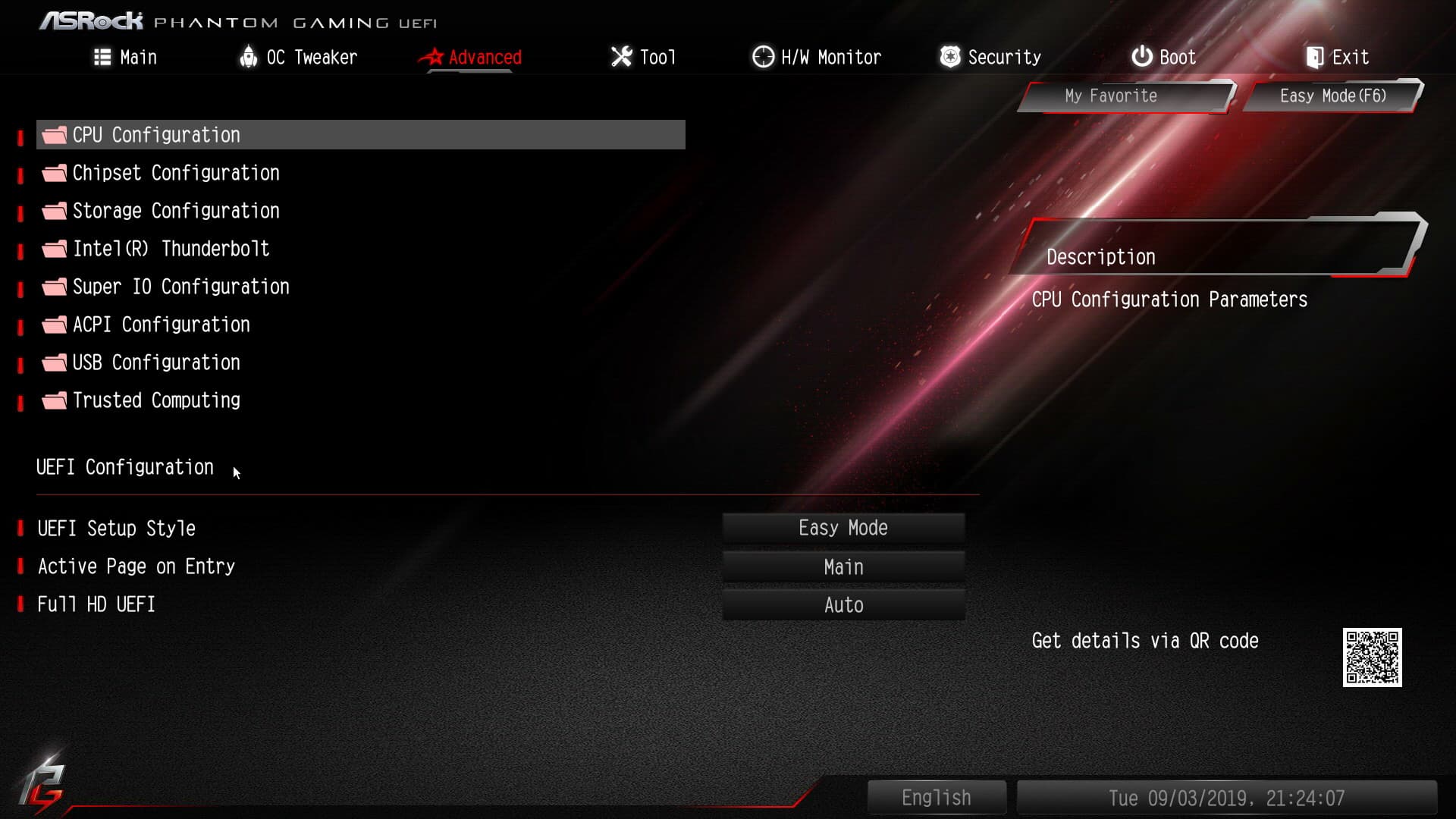

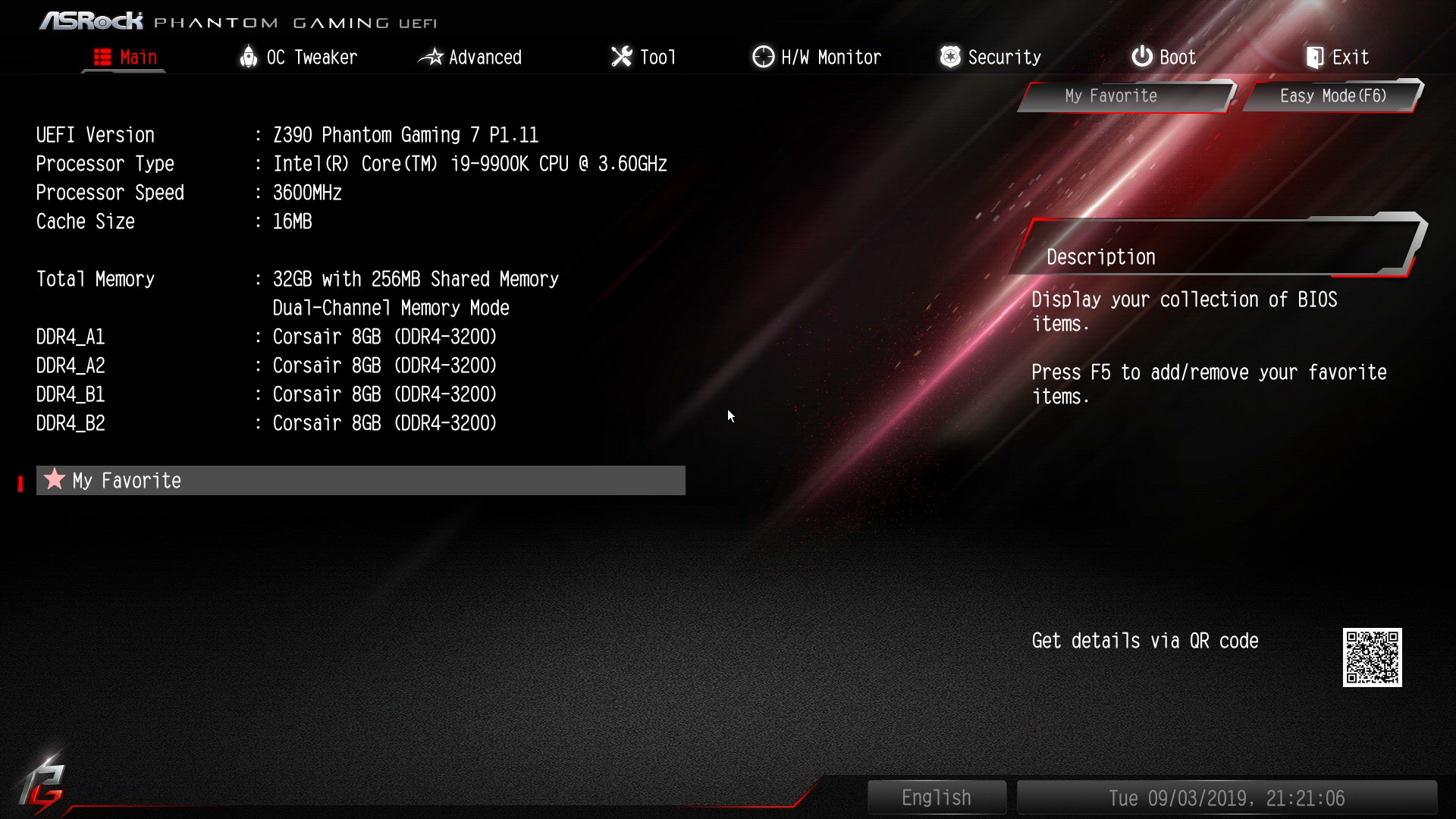

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

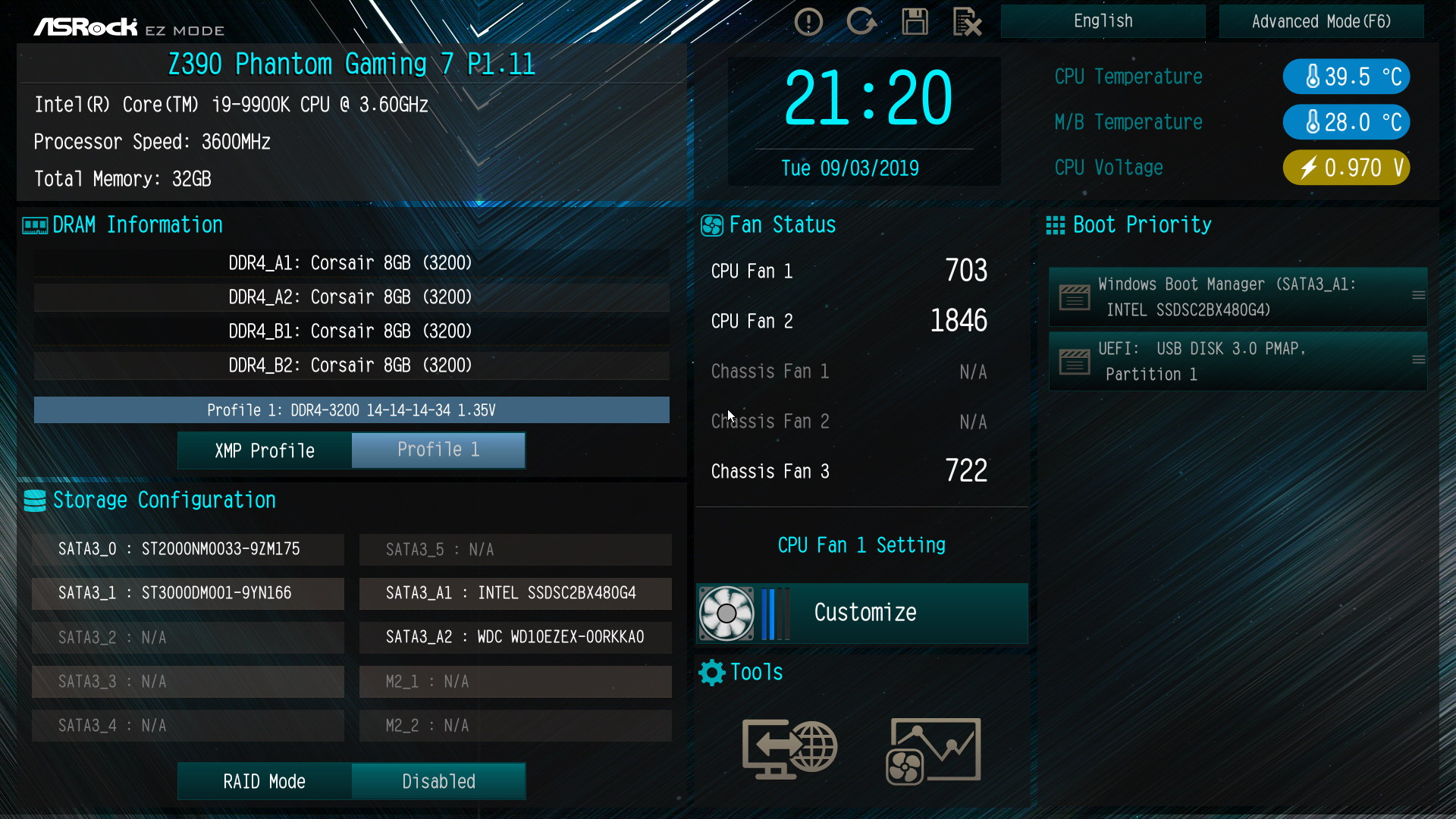

По умолчанию система предлагает «простое» меню для тонкой настройки, но можно нажать F6 и попасть в «продвинутое» меню.

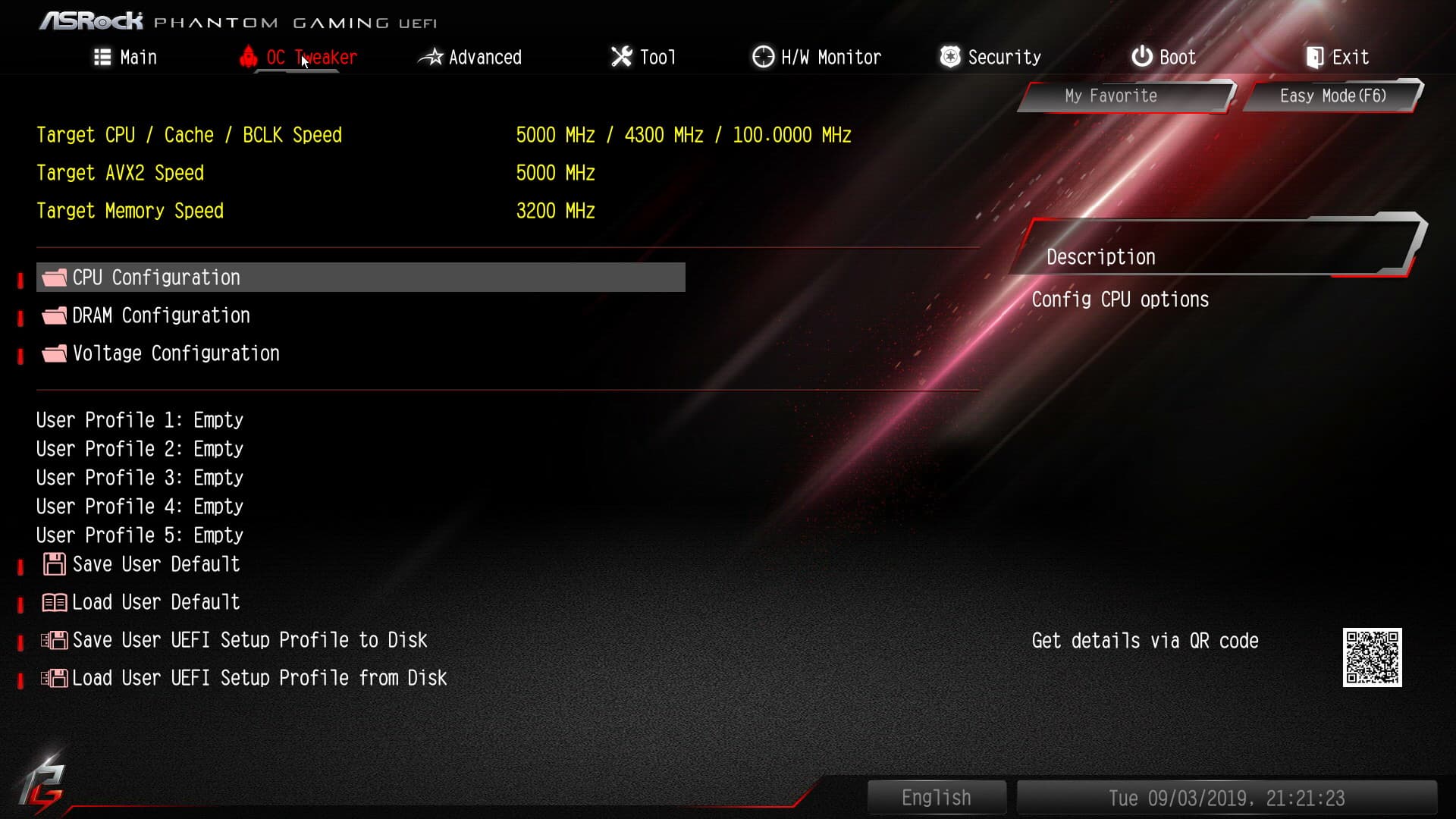

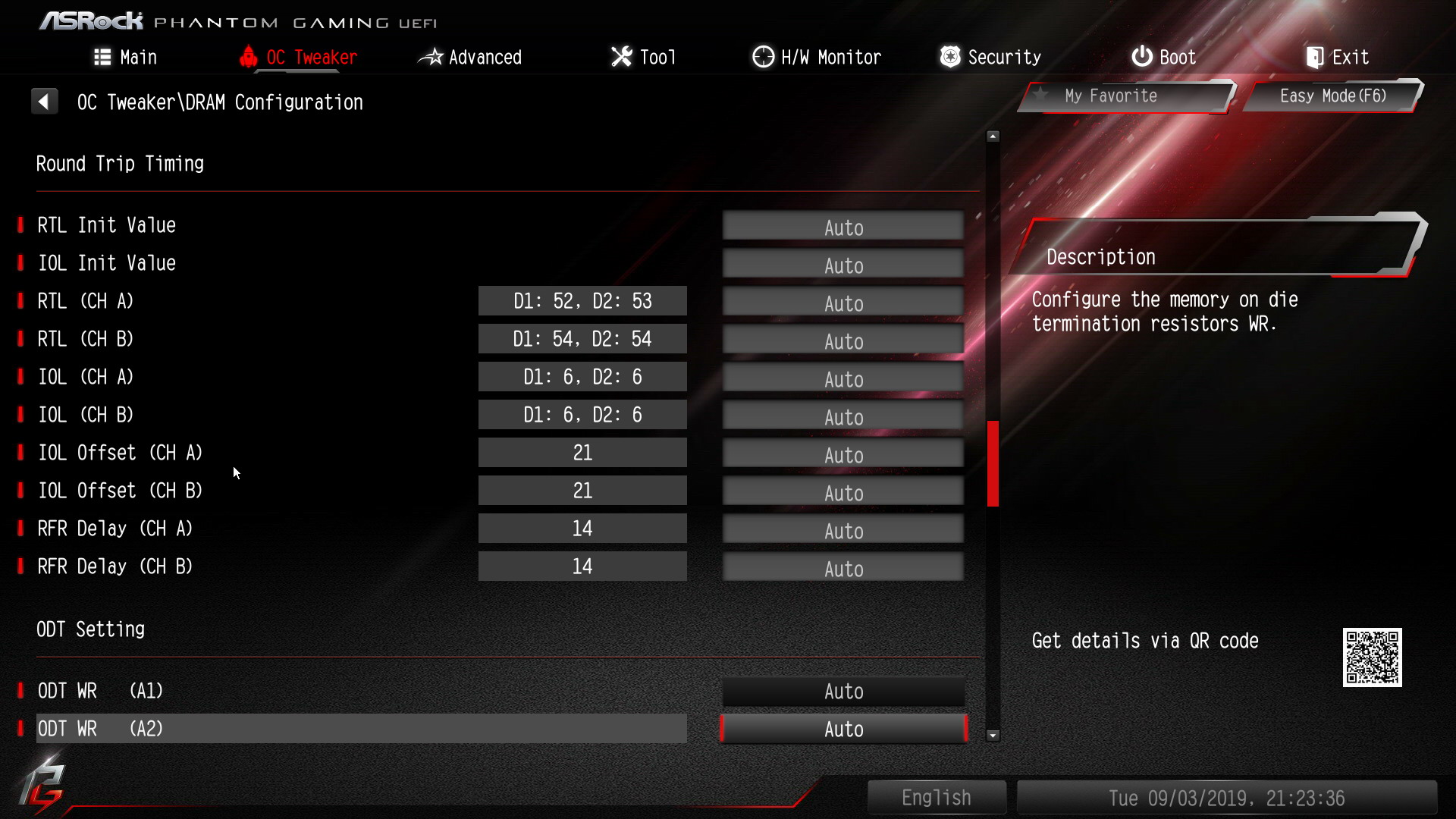

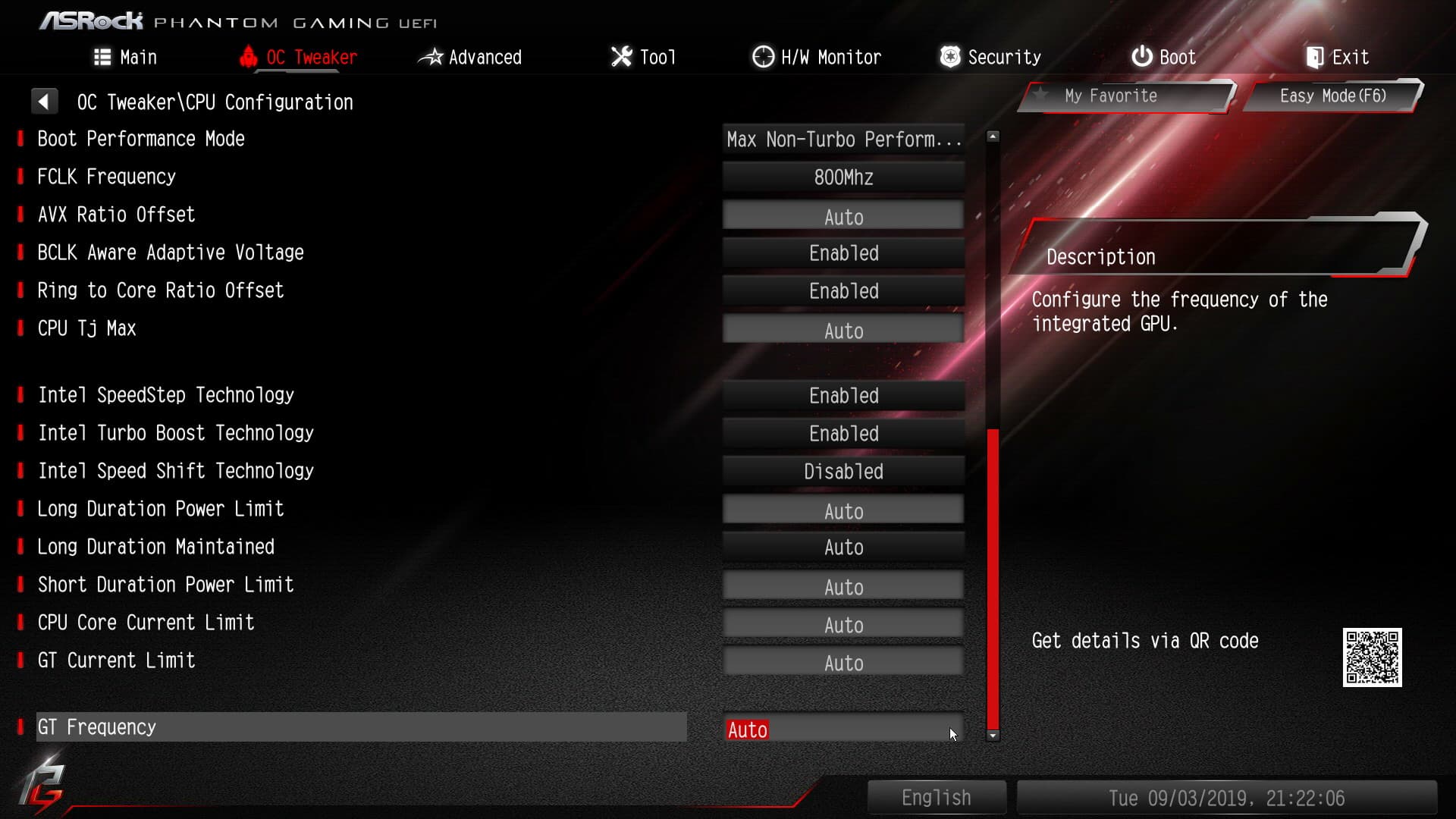

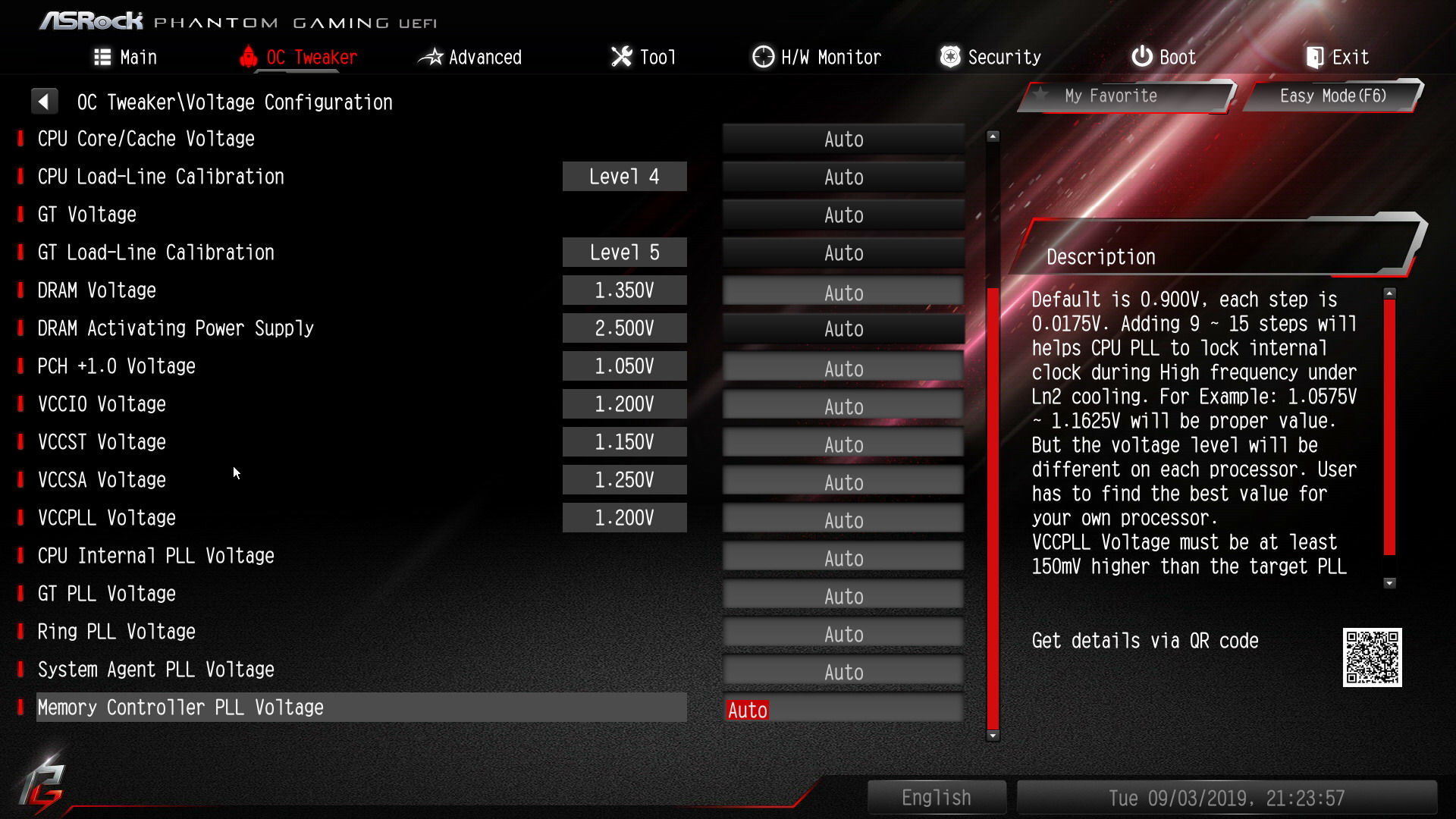

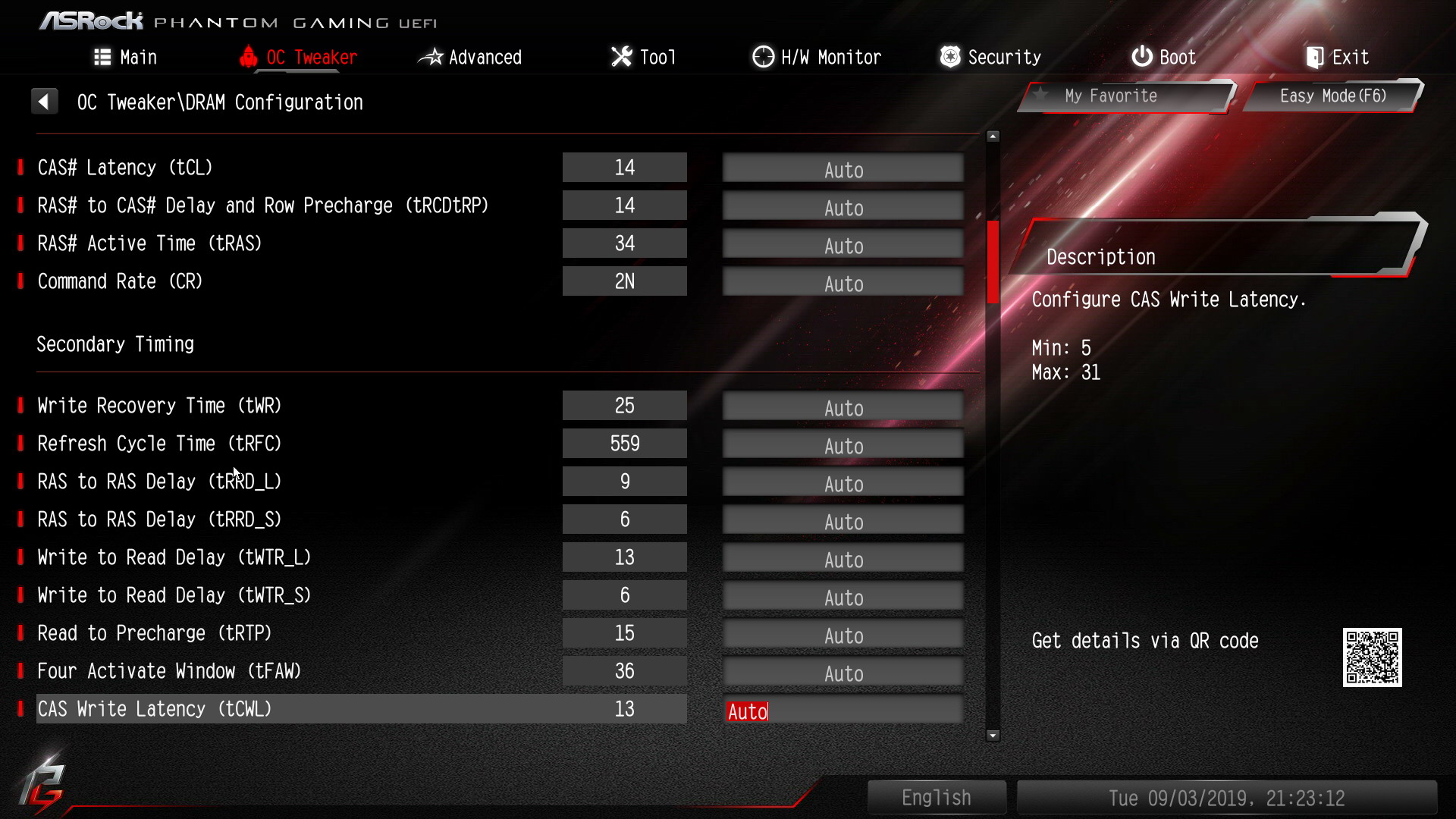

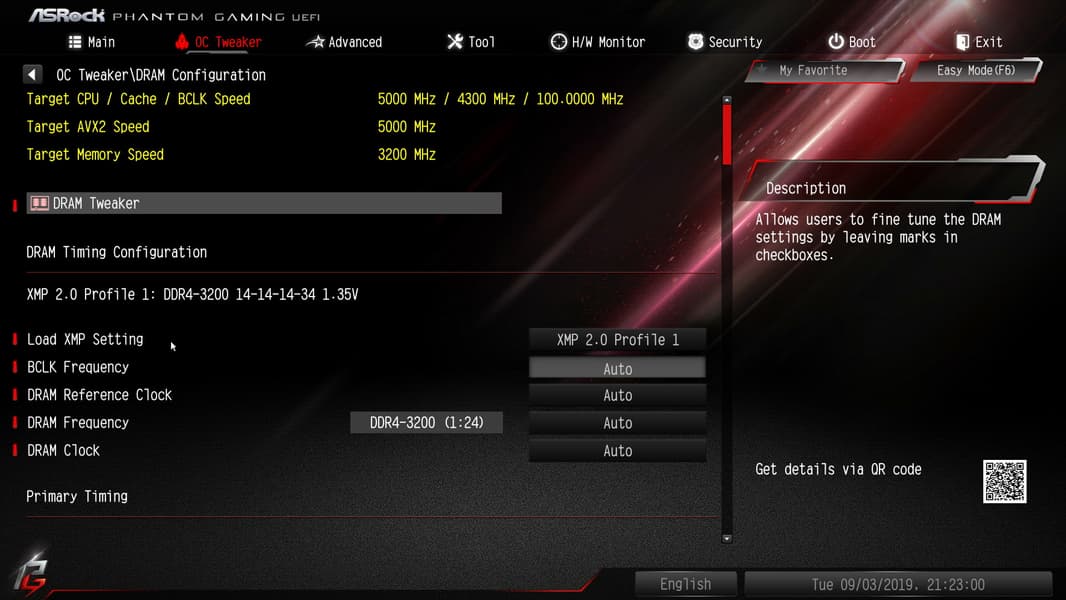

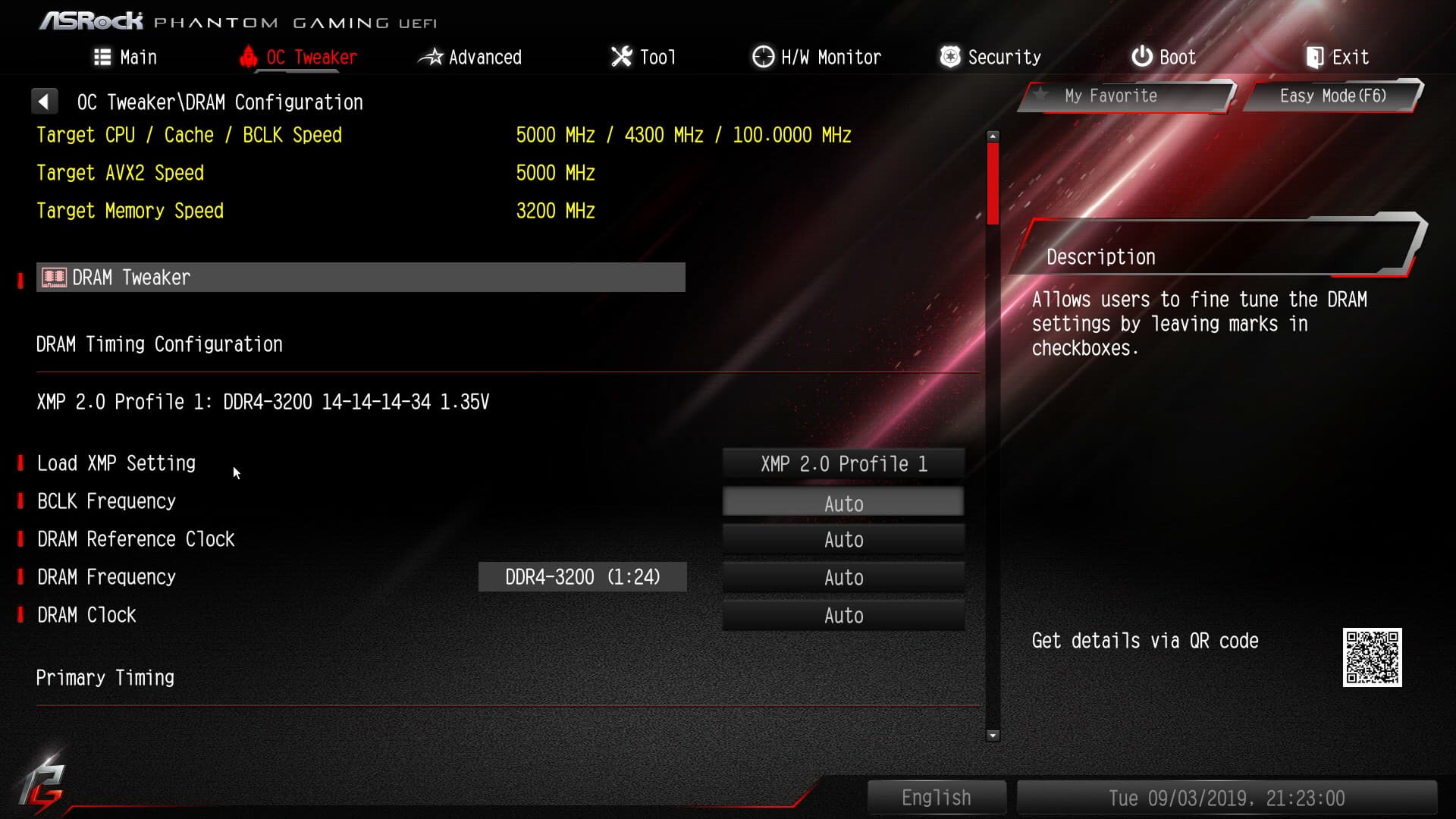

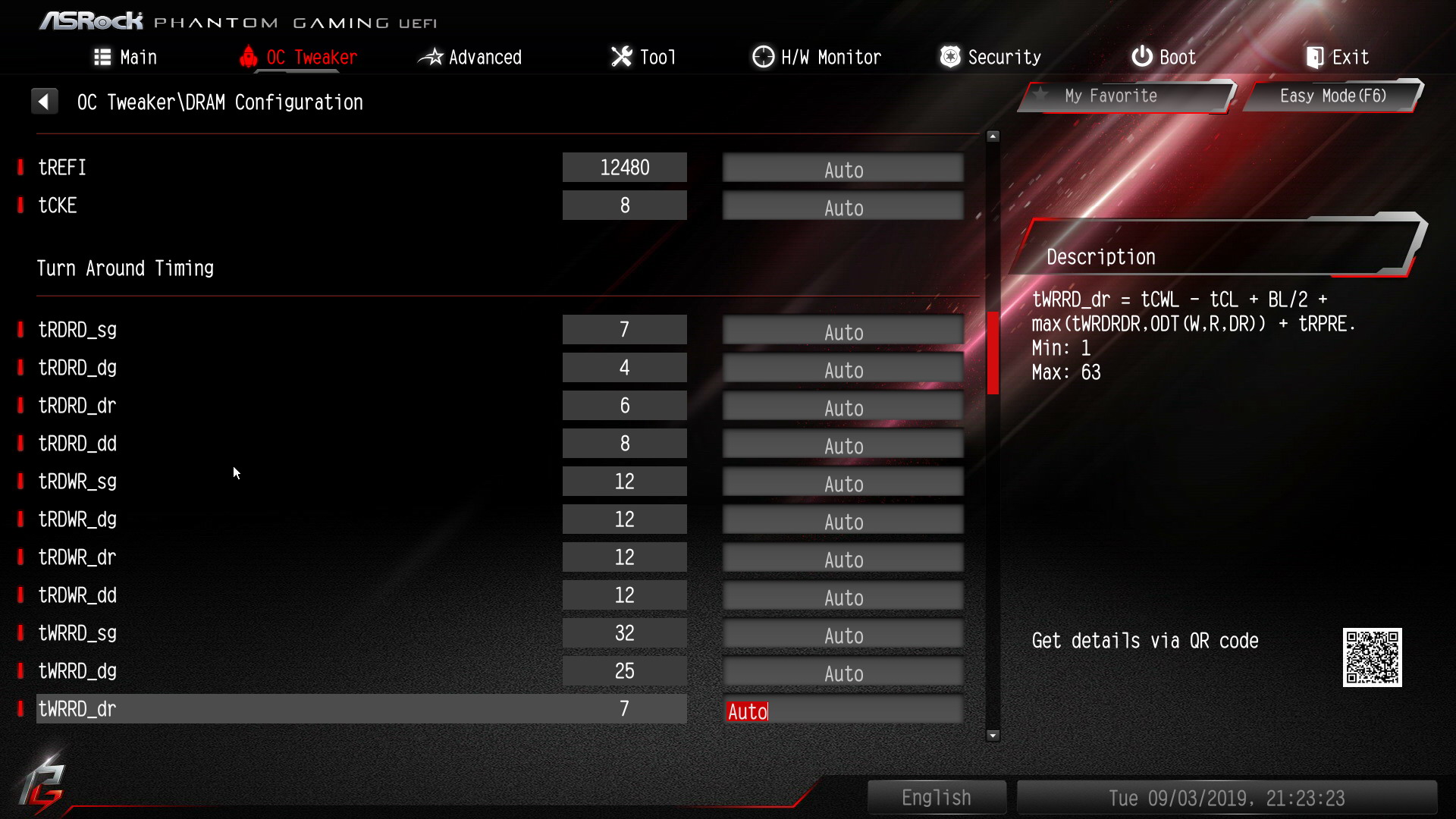

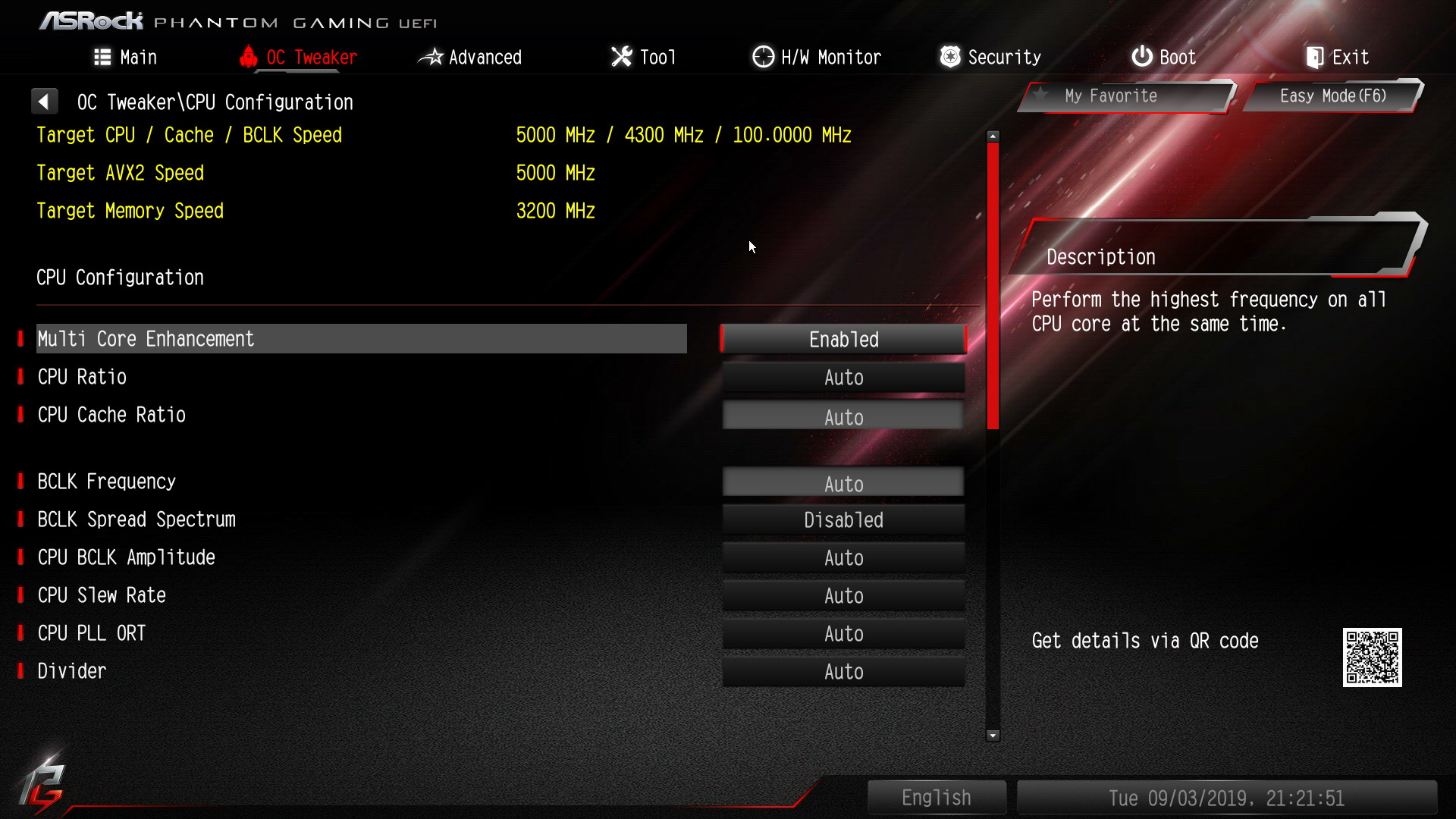

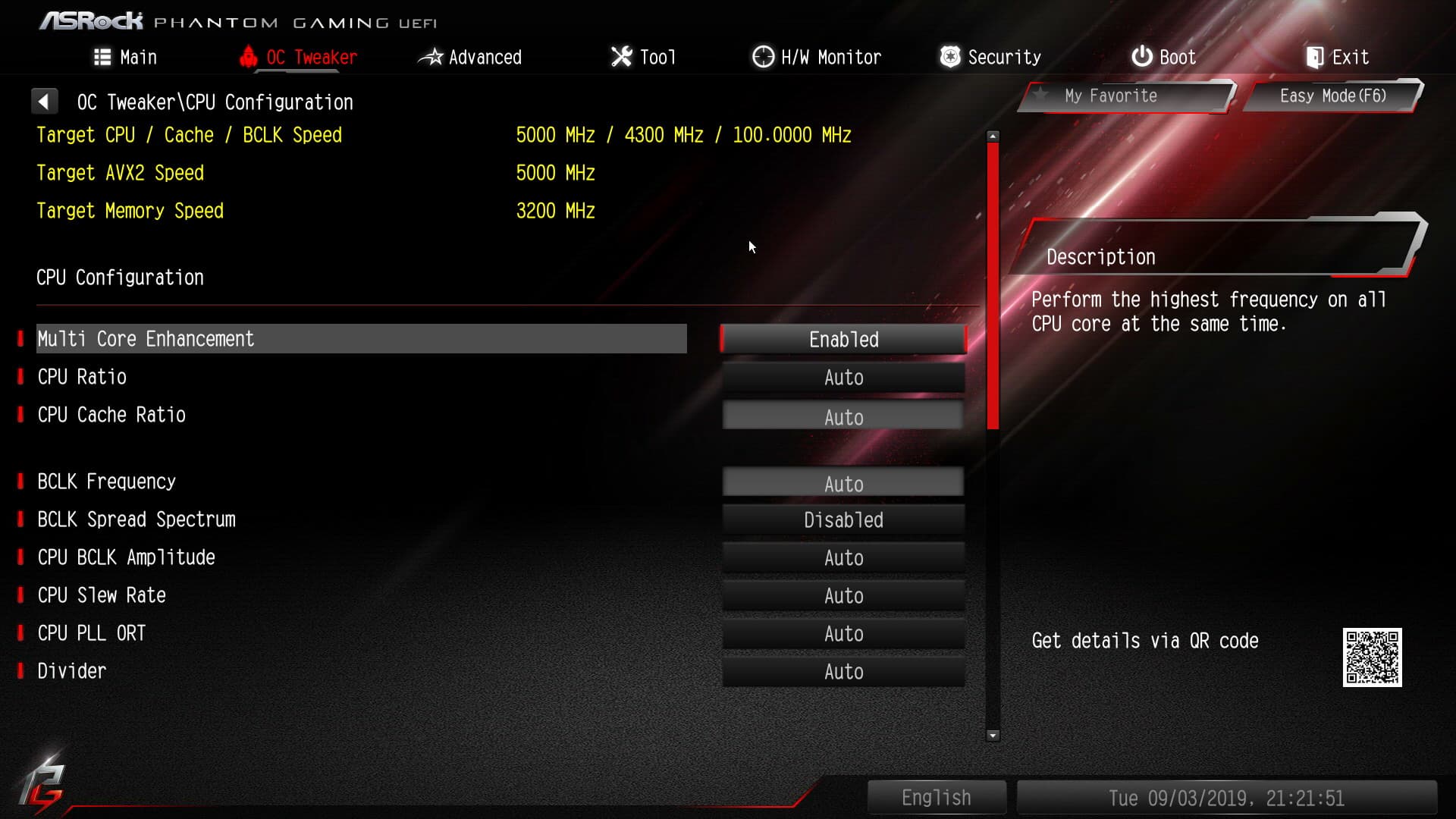

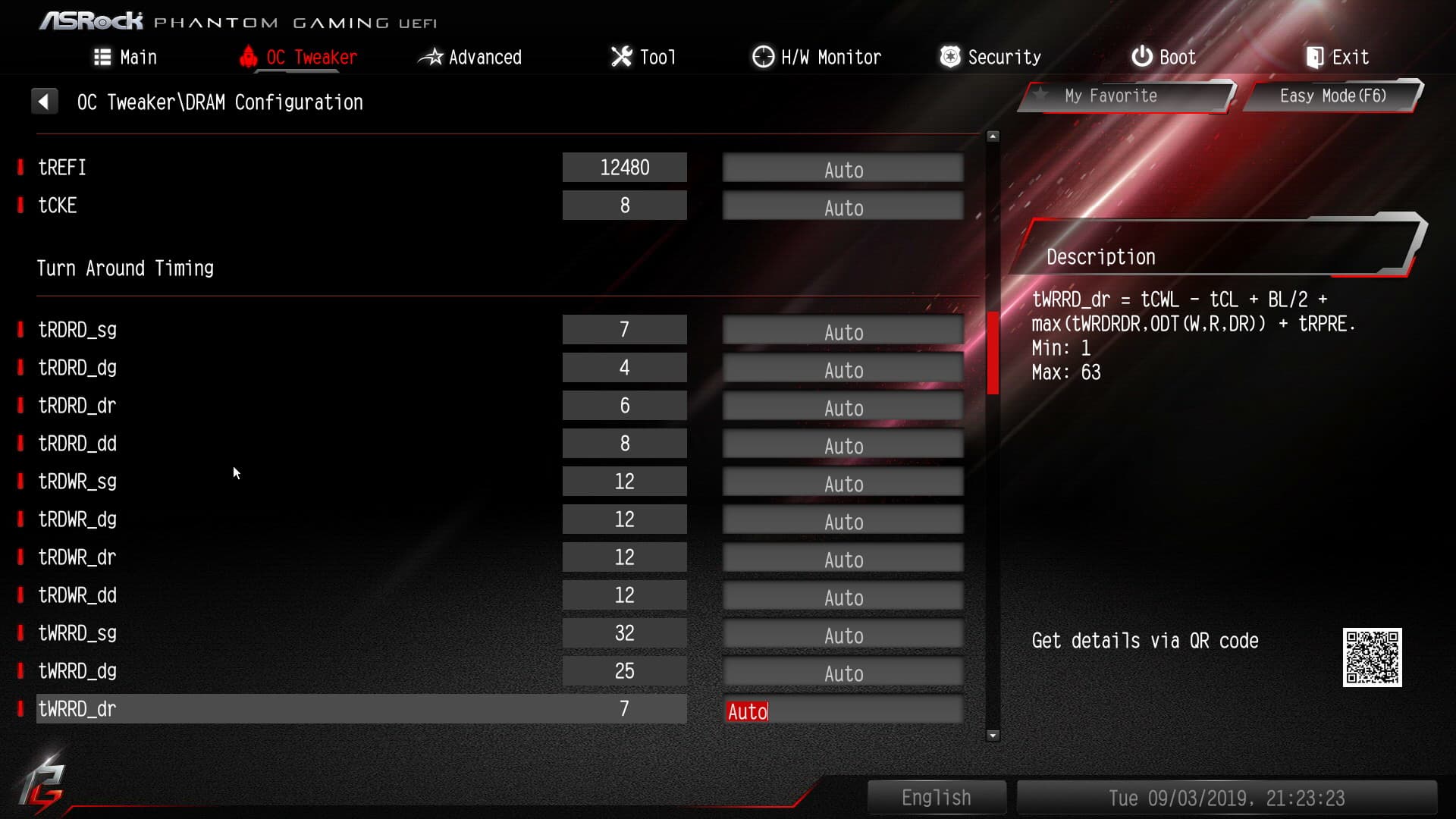

Раздел по разгону как обычно, просто изобилует настройками и прочими «мануалами» на тему: «Положь колдобину со стороны загогулины и два раза дергани за пимпочки... Опосля чего долбани плюхалкой по кувыкалке, и кады чвокнет, — отскочь дальшее... это процессор вылетел вместе с кулером» (по мотивам Задорнова). Приведем как есть, весь список.

Внедряться в эти «дебри» не будем, ибо, во-первых, не такая «расфуфыренная» материнка, чтобы влезать в такое, во-вторых,.. ну все равно бесполезно: наш экземпляр i9-9900K все равно максимум на что способен, так это 5 ГГц на всех ядрах (хоть и за это спасибо, а то полно отзывов, что выше 4.9 ГГц никак), и это при самых продвинутых «водянках-все-в-одном». А это получается и без «пимпочек».

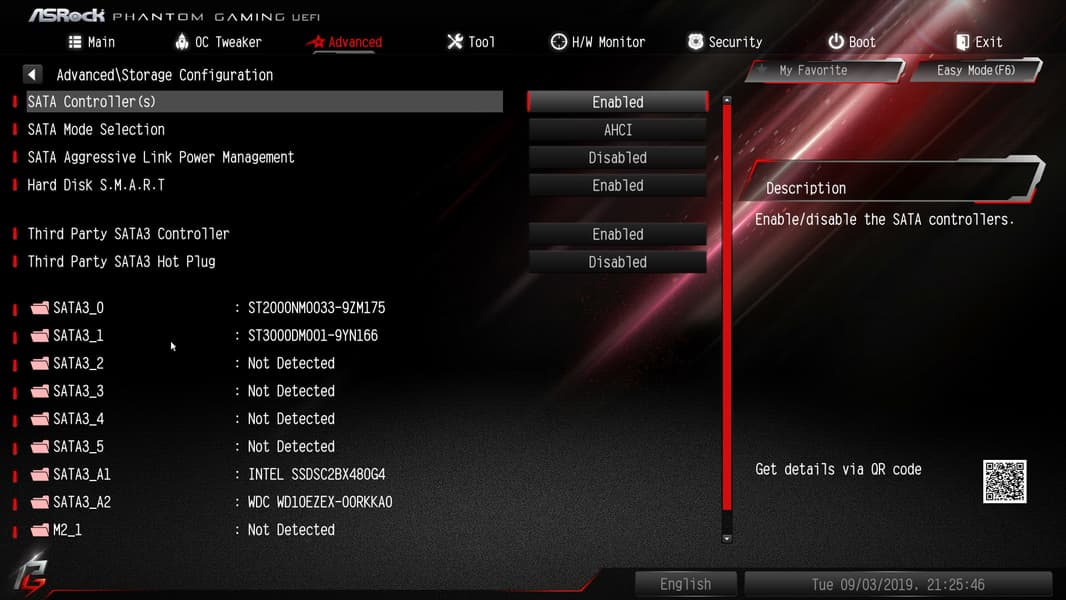

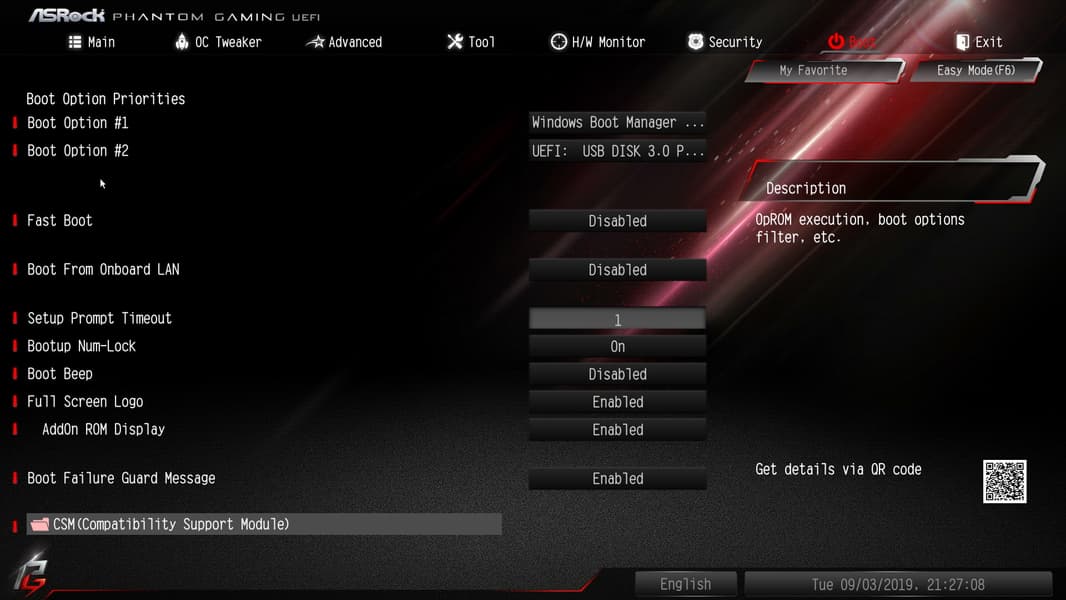

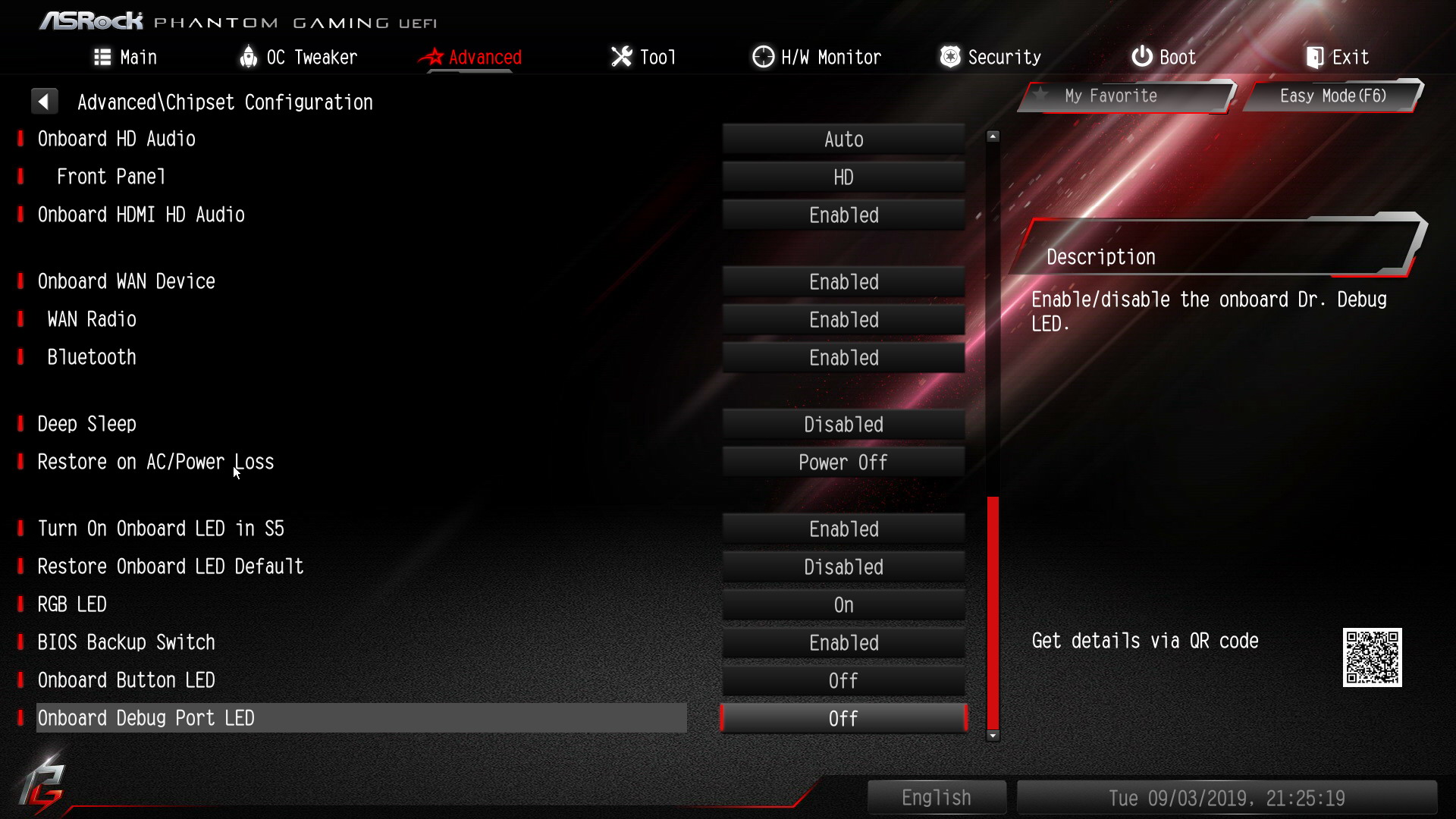

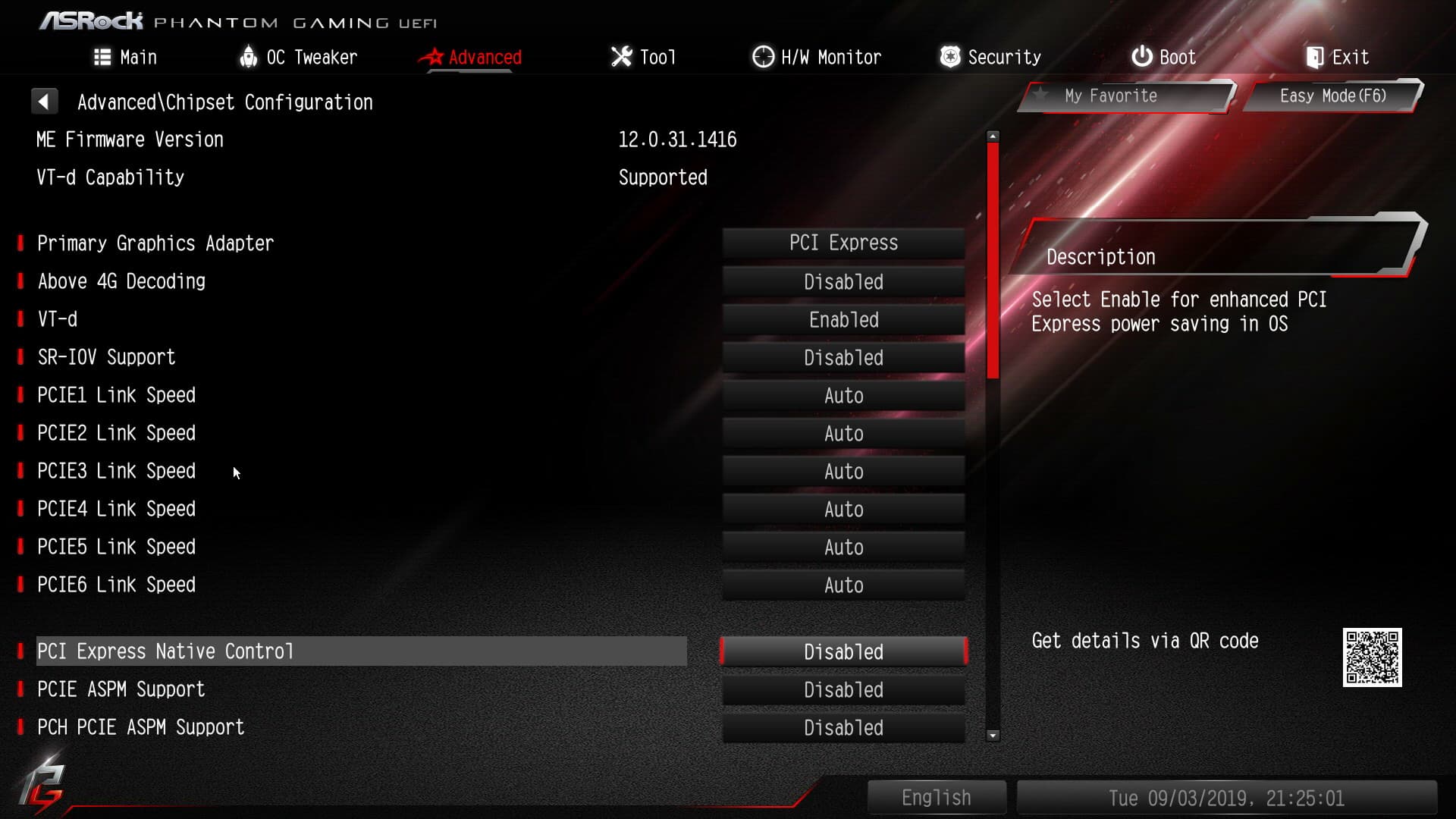

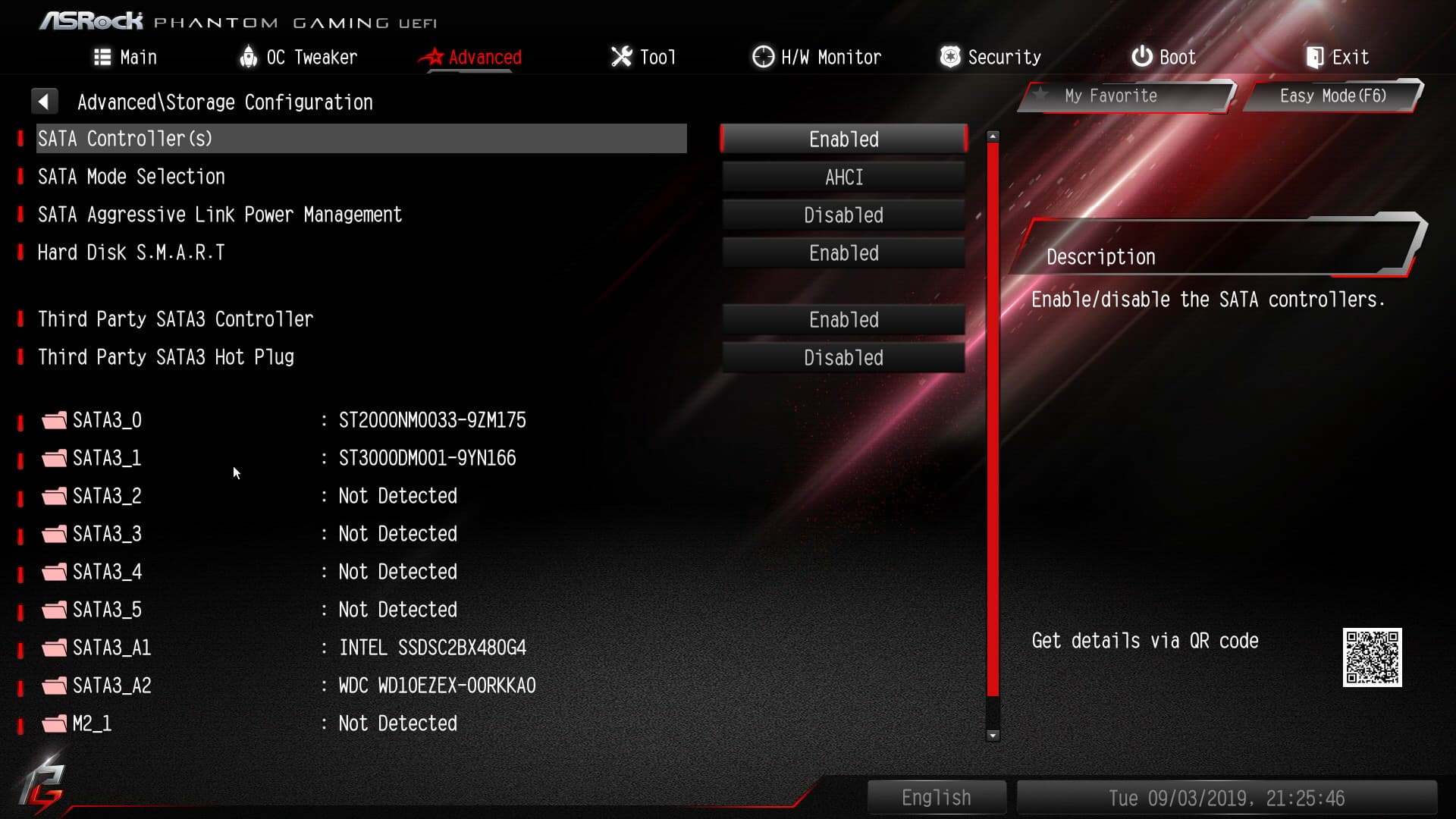

Далее идут разделы «продвинутого» меню, касающиеся работы периферии, возможности обновления прошивки BIOS (уже через программный интерфейс), записи-чтения пользовательских профилей.

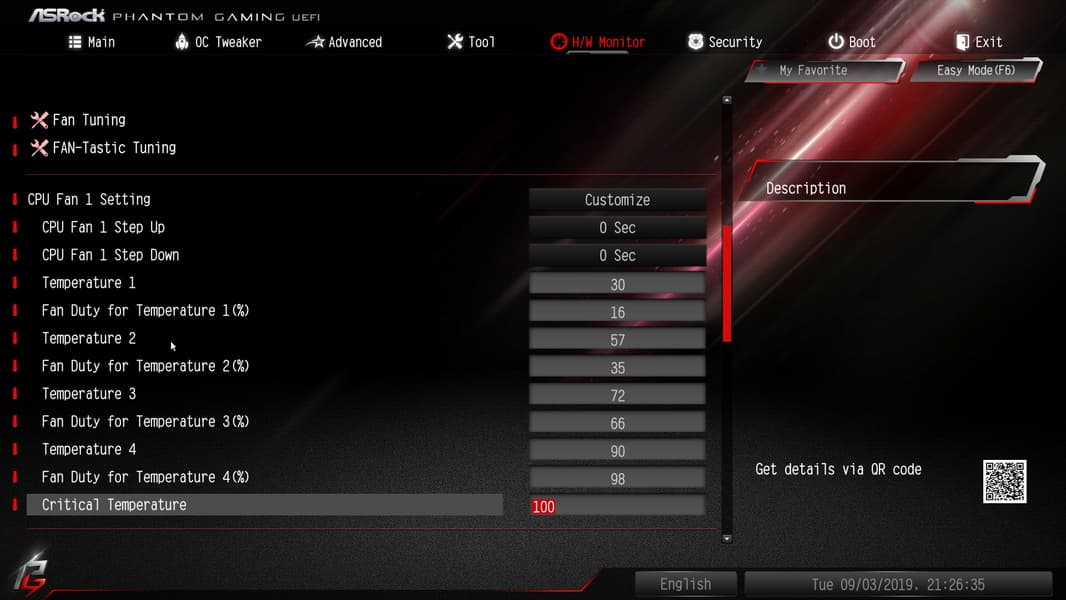

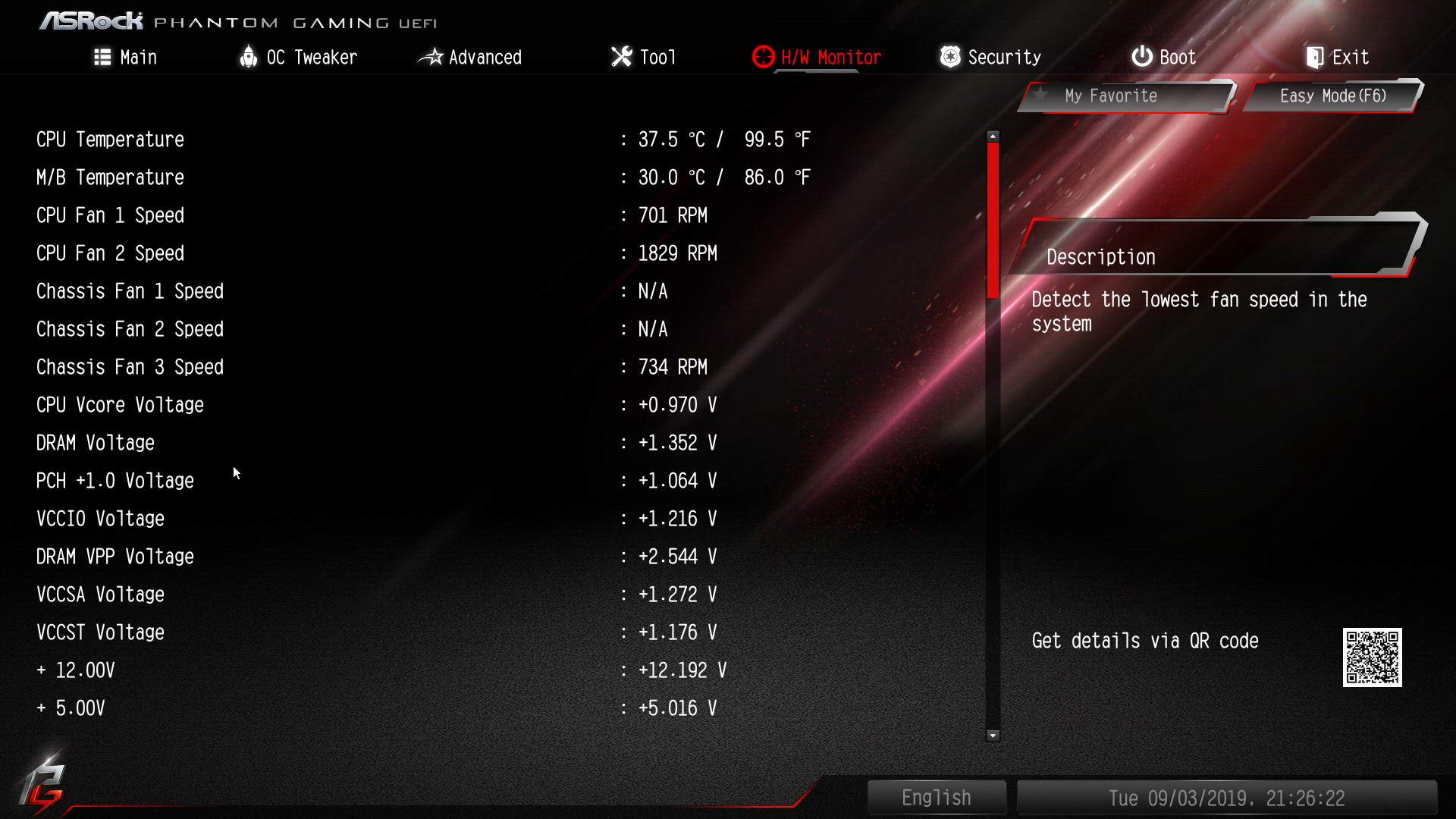

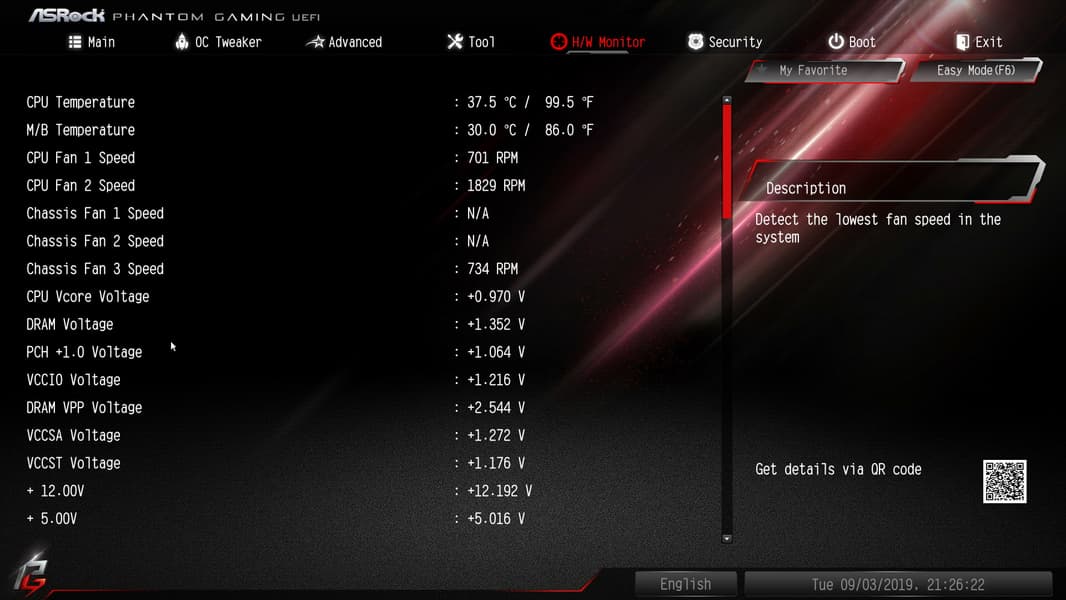

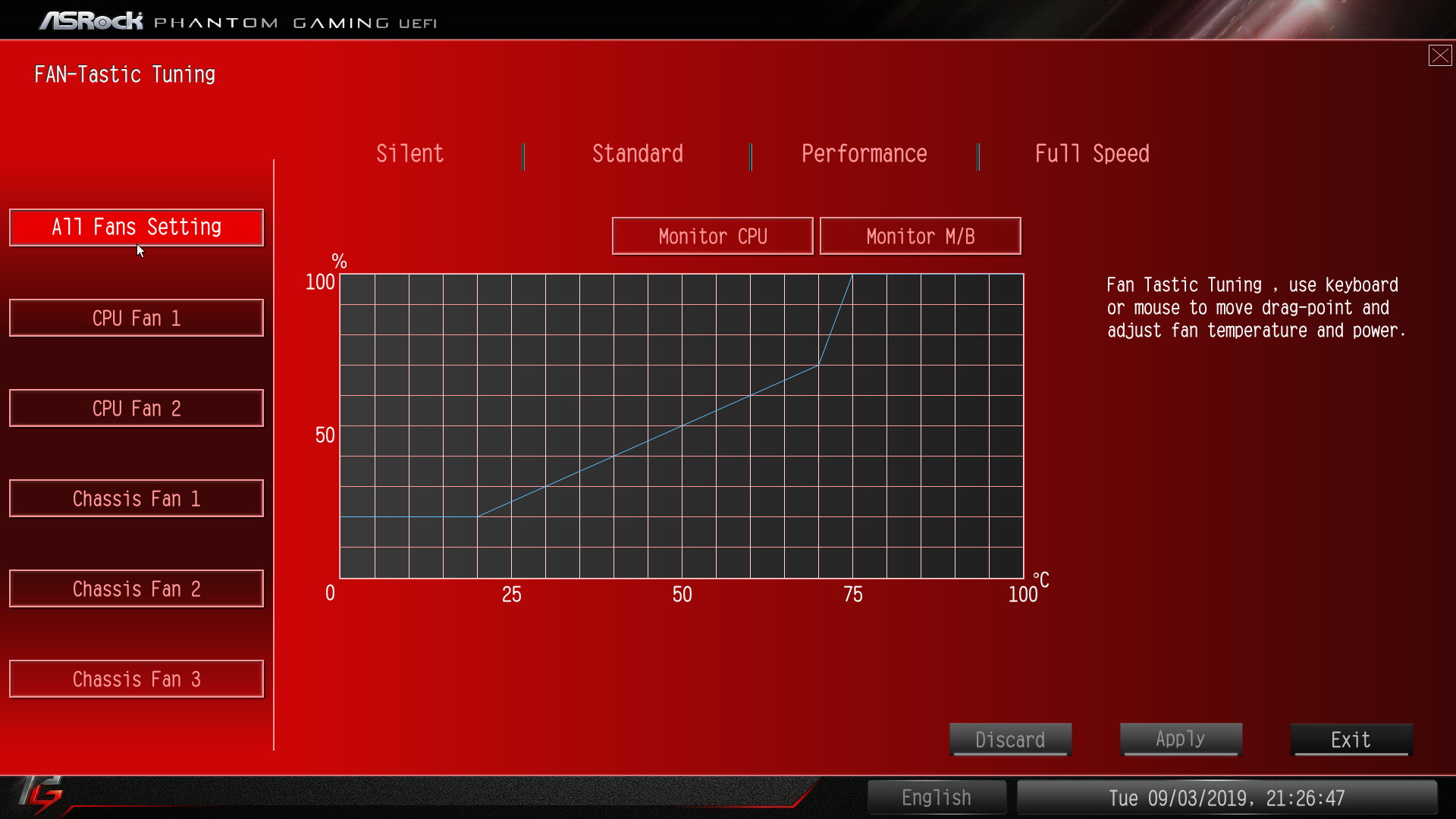

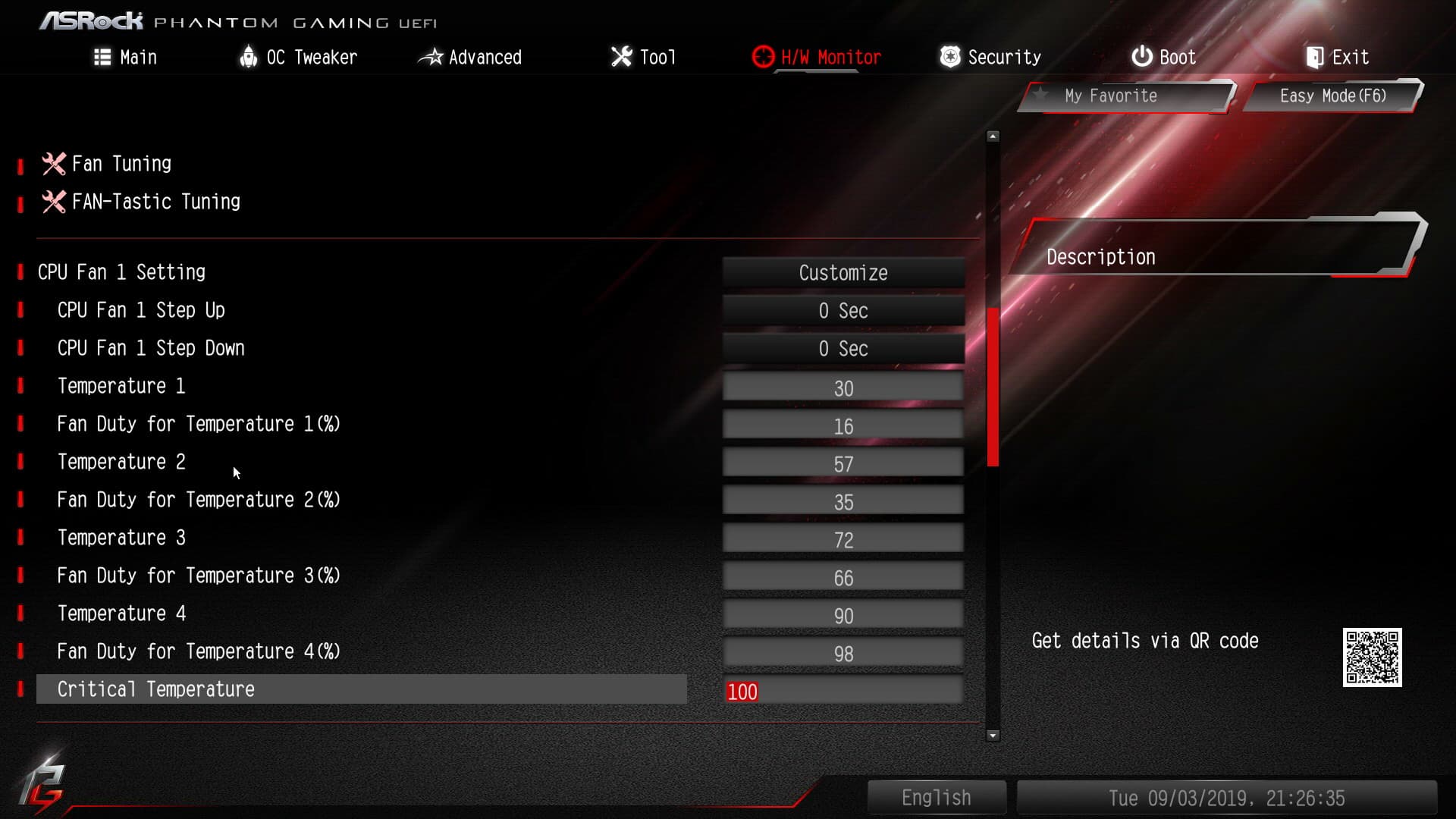

Закладка мониторинга просто демонстрирует температуры и частоты вращения вентиляторов, давая возможности управлять работой вентиляторов (также это делать можно через утилиту A-Tuning, о которой я ранее писал).

В общем настройки работы системы не сильно отличаются от общепринятых во всех BIOS последних лет, но у ASRock есть свои «фишечки», которых подчас не хватает в UEFI иных вендоров.

Обычно в этом месте мы традиционно переходим к разгону.

Разгон

Полная конфигурация тестовой системы:

  • материнская плата ASRock Z390 Phantom Gaming 7;
  • процессор Intel Core i9-9900K 3,6 ГГц;
  • оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц);
  • накопитель SSD OCZ TRN100 240 ГБ;
  • видеокарта Gigabyte GeForce RTX 2080 Ti Gaming;
  • блок питания Corsair AX1600i (1600 Вт) Вт ;
  • ЖСО Corsair H115i RGB Platinum 280;
  • телевизор LG 43UK6750 (43″ 4K HDR);
  • клавиатура и мышь Logitech;
  • операционная система Windows 10 Pro (v.1903), 64-битная.

Для проверки стабильности разгона я использовал программы:

  • AIDA 64 Extreme
  • 3DMark Time Spy CPU benchmark
  • 3DMark Fire Strike Physics benchmark
  • 3DMark Night Raid CPU benchmark
  • HWInfo64
  • Adobe Premiere CS 2019 (рендеринг видеоролика )

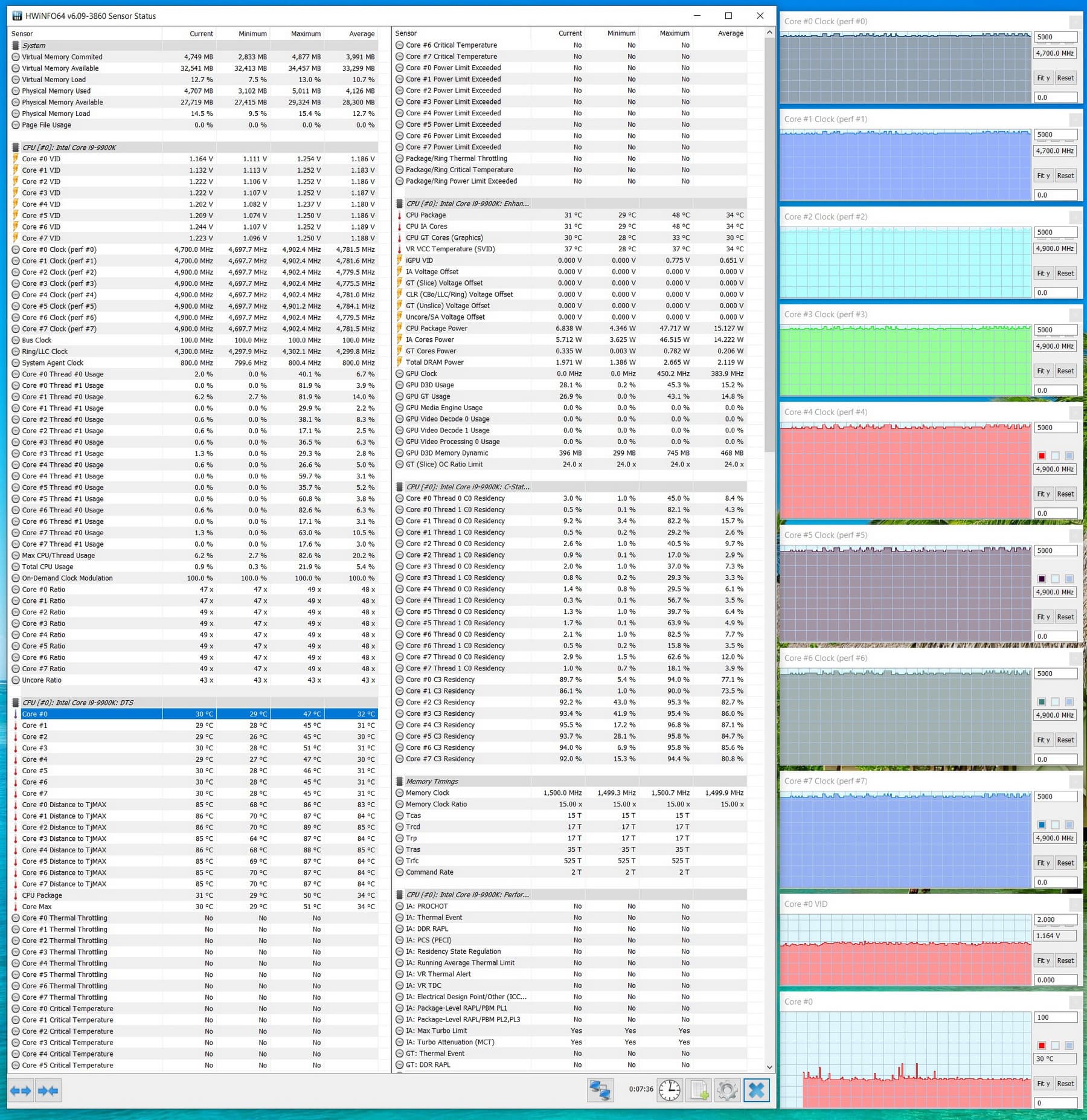

Смотреть работу нашей системы на настройках по умолчанию нет смысла: частоты «гуляют» по ядрам от 3,7 до 4,7 ГГц. Собственно, обычные «серые будни». Разумеется, Intel TurboBoost учитывает не только конкретную схему питания (а значит и модель/вендора), ревизию процессора, но и версию прошивки BIOS, поэтому частоты, автоматически поднимаемые на одном и том же процессоре, будут отличаться на разных материнских платах. Впрочем, на производительности это особо не скажется: проверялось и не раз: не выше 1%-2%.

Другое дело, когда начинается активность со стороны дополнительных способов оверклокинга: или утилит, или ручек оверклокера, дергающего «пимпочки» в BIOS. Вот и я через упомянутую выше утилиту ASRock A-Tuning выставил Performance Mode. И получил 4,9 ГГц почти по всем ядрам.

Что ж, это уже неплохо. Обычно программные способы все же не работают полностью по всем ядрам. Ну кроме фирменных утилит от Intel.

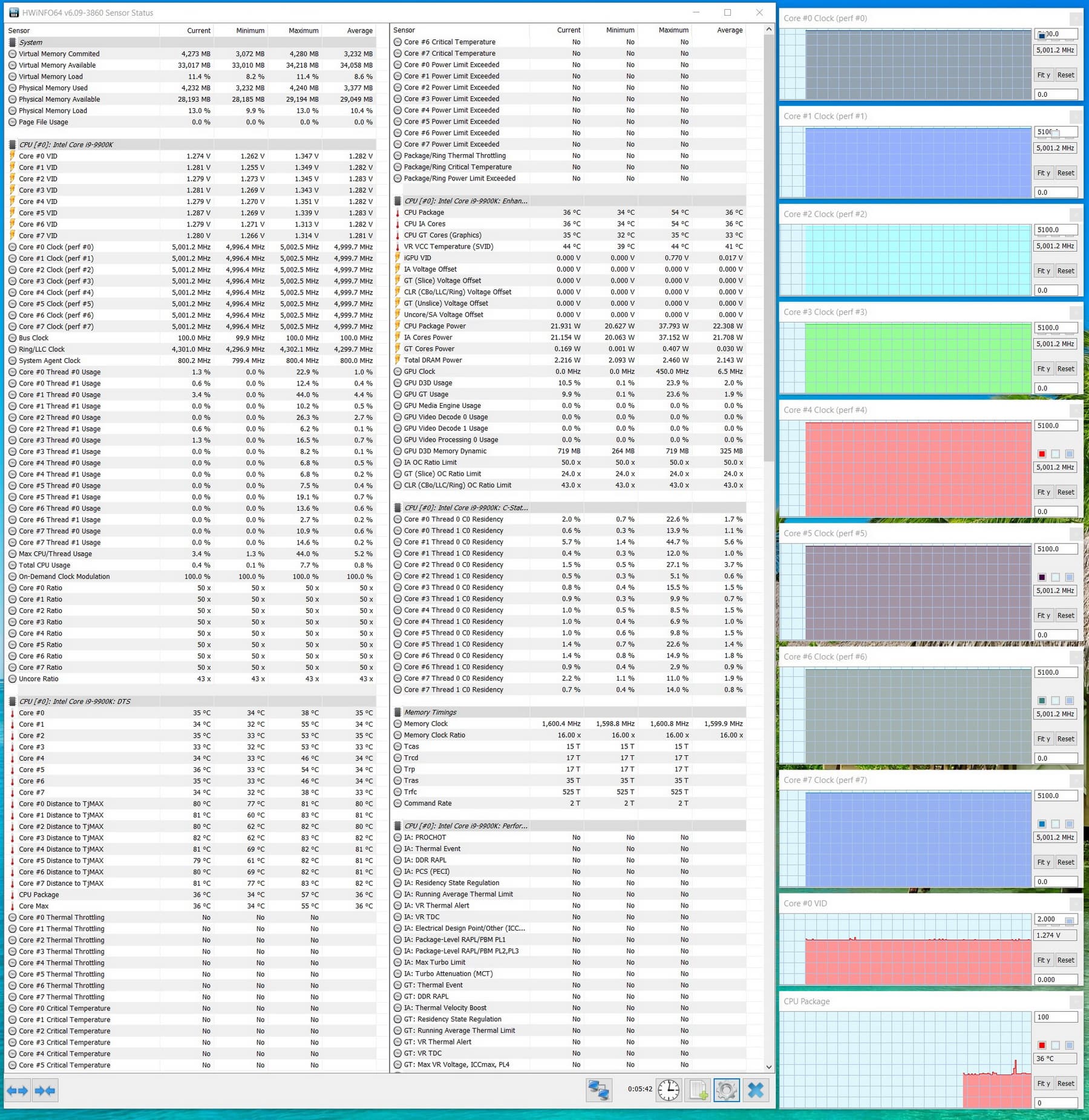

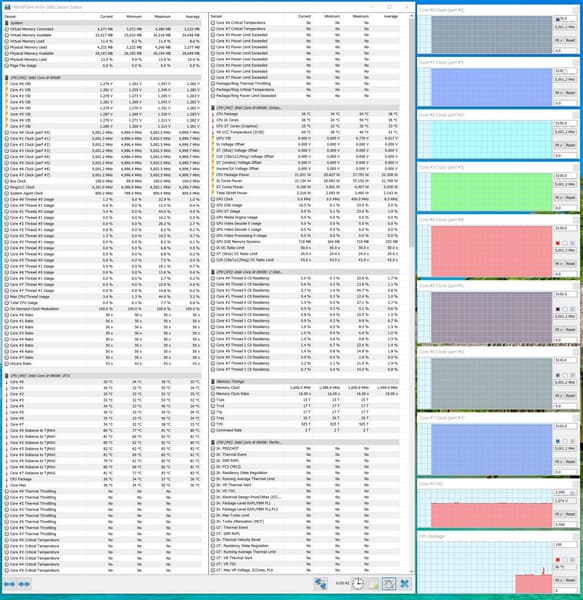

Собственно, зная, на что способен наш экземпляр процессора, пробую получить 5 ГГц по всем ядрам, для этого уже через BIOS выставляю эту частоту.

Все пакеты из тестового набора отработали без проблем, что говорит о том, что система питания у данной платы на хорошем уровне (зная капризный нрав данного CPU). Попытку выставить 5.1 ГГц по всем ядрам я предпринимал, разумеется. Проработали пакеты 3DMark нормально, хотя нагрев CPU уже подходил к 70С. А вот с Adobe Premiere уже не получилось: при рендеринге случался все же перегрев (и, как следствие, троттлинг), и даже ЖСО не помогала, хотя все вентиляторы молотили на 100%. Так что, 5.0 ГГц — все ОК. При этом нагрев элементов VRM/чипсета был в пределах нормы, даже можно было спокойно трогать радиаторы рукой.

Выводы

ASRock Z390 Phantom Gaming 7 — это хороший компромиссный вариант, в котором реализованы возможности топового чипсета Z390 и самых флагманских на сегодня решений Intel для рынка десктопов. Да, это не флагман, излишних наворотов тут нет, однако имеются и дополнительные «фишки» в виде второго Ethernet-контроллера (2,5 Гбит/с), восьми портов SATA, и хотя количество слотов M.2 меньше трех (как у флагманов), но есть слот для беспроводного сетевого адаптера. А имеющиеся два слота M.2 оснащены радиаторами — правда, установка модуля в М2_1 (первый слот) серьезно осложнена из-за общего с чипсетом радиатора (для демонтажа которого придется вывинчивать винты с оборотной стороны платы).

Для платы ценой примерно в 13-14 тысяч рублей (на момент подготовки обзора) функциональность хорошая: 15 портов USB всех калибров, защищенные слоты PCI-E х16, два слота M.2 с полной поддержкой всех видов накопителей (правда, самые длинные 22110 можно установить только в нижний слот, хотя в руководстве пользователя и на сайте компании указано, что оба слота поддерживают установку 22110). Стоит отметить отличную систему охлаждения — без наворотов, но очень эффективную. 5 разъемов для вентиляторов позволяют организовать различные варианты охлаждения ПК. Стоит упомянуть, конечно, и эстетическую сторону: у платы есть красивая подсветка плюс возможности для подключения дополнительных RGB/ARGB-устройств. Также отметим утилиту A-Tuning, которая очень полезна для настройки работы вентиляторов (и в целом чуть поднимает производительность CPU/RAM без ущерба стабильности). Еще можно упомянуть поддержку быстрой зарядки мобильных гаджетов через порты USB 3.1 Gen2.

Разумеется, эта материнская плата не предназначена для оголтелых оверклокеров, несмотря на наличие колоссального числа разгонных опций в BIOS. Она больше подойдет геймерам, которым серьезный разгон не требуется, но которые могут оценить наличие двух проводных сетевых контроллеров, один из которых еще и очень скоростной. В этом плане плата полностью оправдывает свою цену и назначение. Не забывайте и про гарантию в 3 года.

Благодарим компанию ASRock
за предоставленную на тестирование плату

Для тестового стенда:
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua

25 сентября 2019 Г.
