Обзор беспроводного роутера Totolink A7000R

Недавно мы протестировали роутер Totolink A3002RU — недорогую модель с поддержкой беспроводного протокола 802.11ac и с гигабитными сетевыми портами. Аппаратные возможности устройства позволяли говорить о классе AC1200 — со скоростями подключения 867 Мбит/с в диапазоне 5 ГГц и 300 Мбит/с в диапазоне 2,4 ГГц. Этого достаточно для обслуживания большинства современных мобильных устройств, которые оборудованы преимущественно одной или, гораздо реже, двумя антеннами.

Если же речь идет о беспроводной работе с современными ноутбуками или настольными компьютерами, то хотелось бы иметь более высокую производительность, реализуемую в конфигурации с четырьмя антеннами на каждый диапазон. У бренда Totolink есть и такая модель — роутер A7000R.

Он относится уже к классу AC2600 (1733 Мбит/с в 5 ГГц плюс 800 Мбит/с в 2,4 ГГц), также имеет гигабитные сетевые порты, но в нем нет порта USB. Стоимость устройства примерно в два раза выше, чем A3002RU, но она все еще заметно ниже, чем у решений других производителей с близкими аппаратными характеристиками.

Комплект поставки и внешний вид

Роутер поставляется в неприлично огромной картонной коробке, которая даже снабжена пластиковой ручной для удобства транспортировки. Подобные размеры обусловлены тем, что роутер имеет восемь достаточно длинных несъемных антенн, расположенных по трем сторонам немаленького корпуса. Оформление в темных тонах не отличается оригинальностью — фотографии устройства, описание особенностей, технические характеристики.

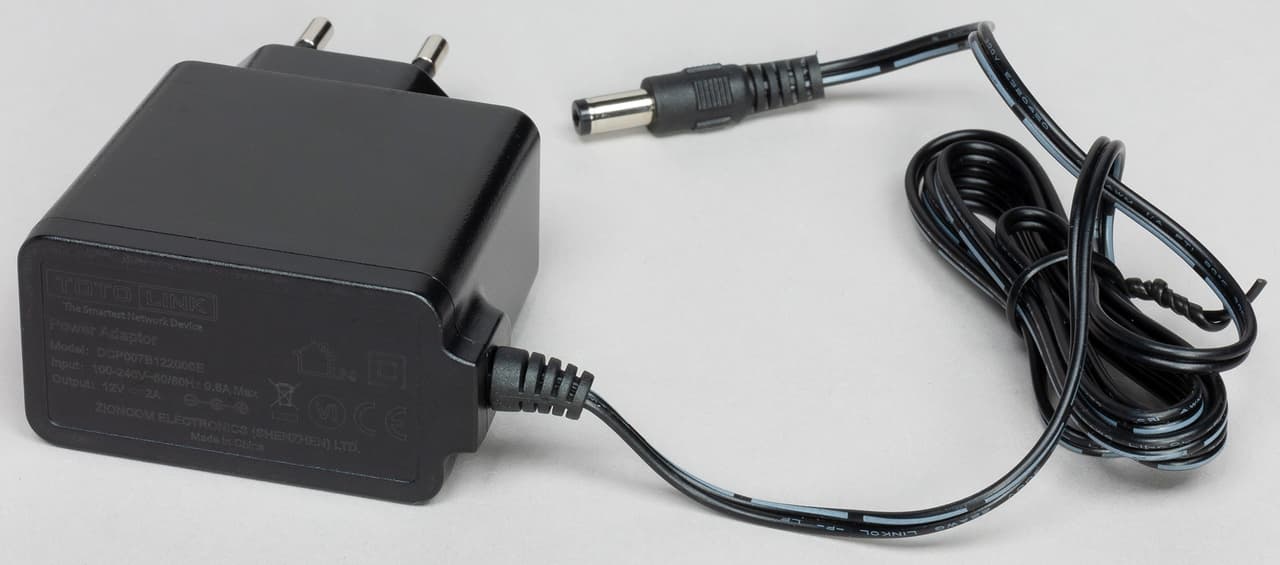

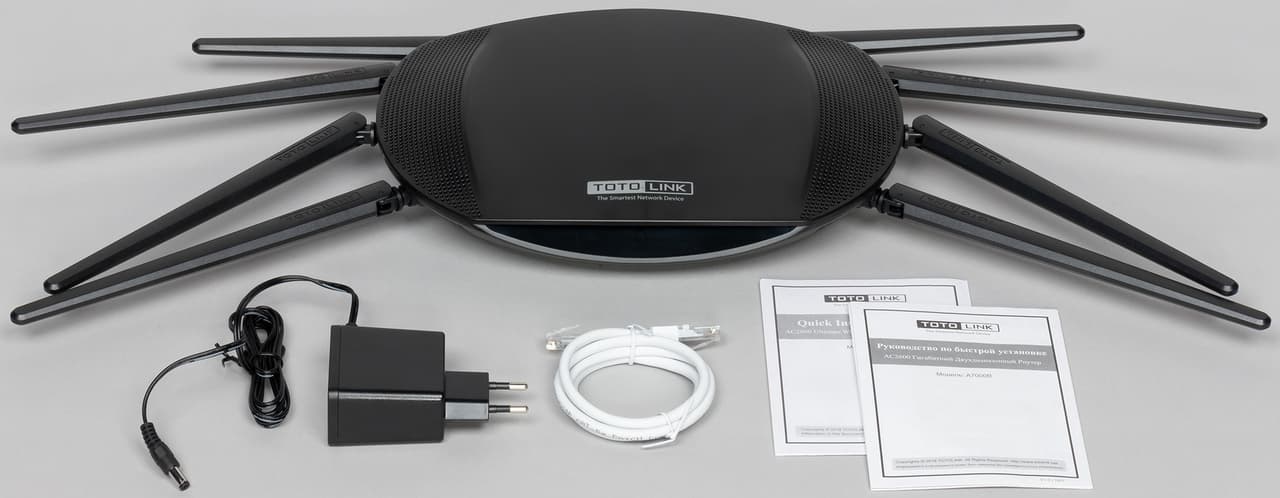

В комплекте идет блок питания (12 В 2 А), один сетевой патч-корд (неожиданно серого цвета) и пара листовок по началу работы. Если на коробке вся текстовая информация приводится исключительно на английском языке, инструкция есть и на русском.

На сайте производителя в разделе техподдержки можно скачать обновление прошивки роутера. Электронных версий документации мы не нашли. Впрочем, информация по подключению приводится на наклейке на дне корпуса, так что проблем быть не должно.

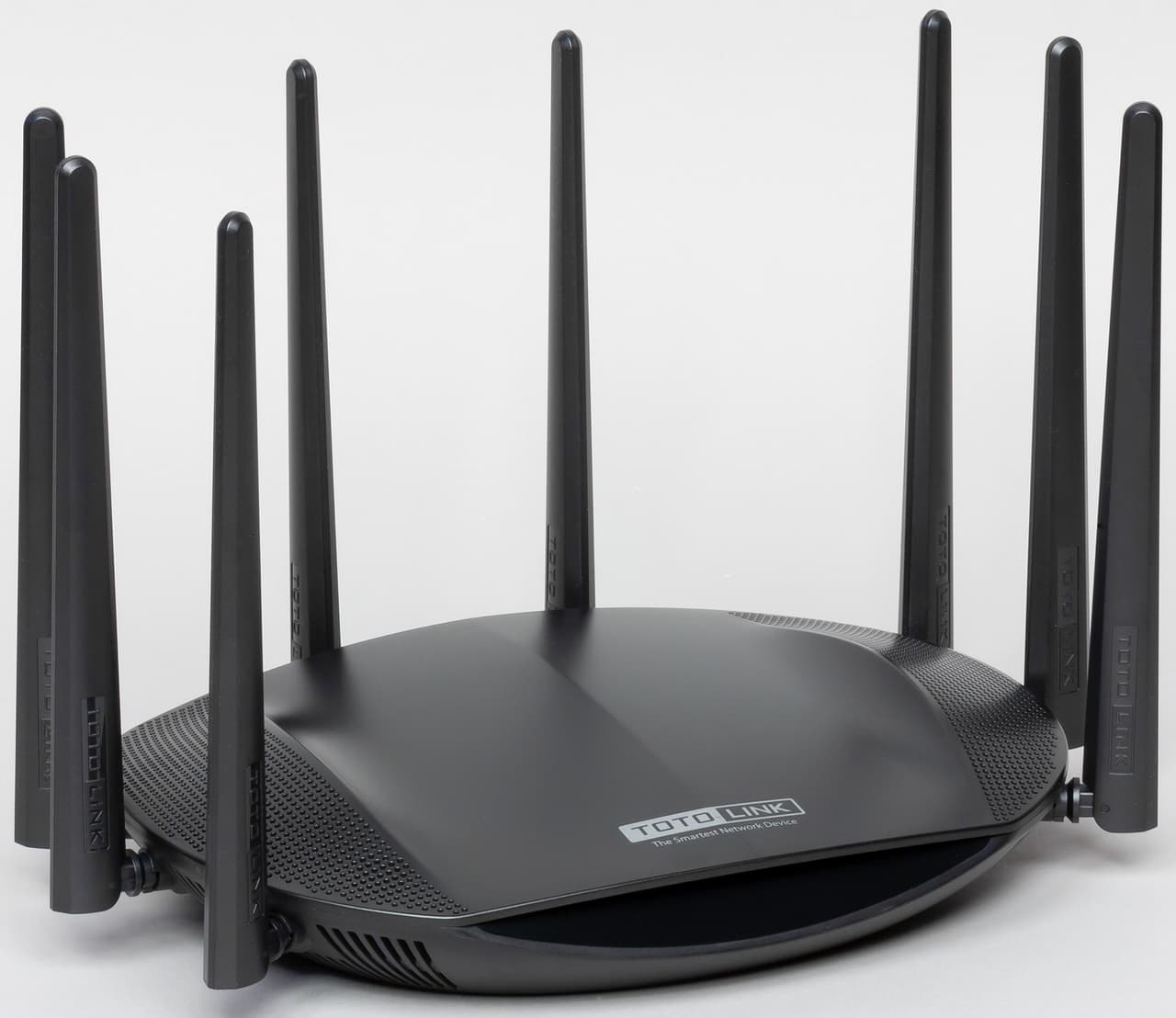

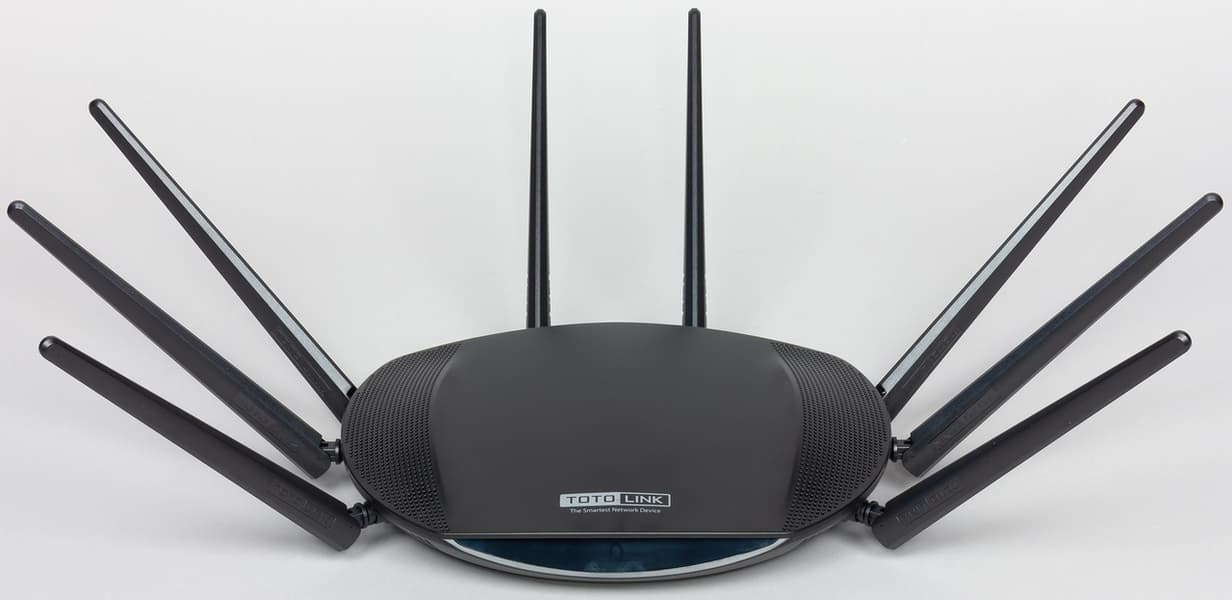

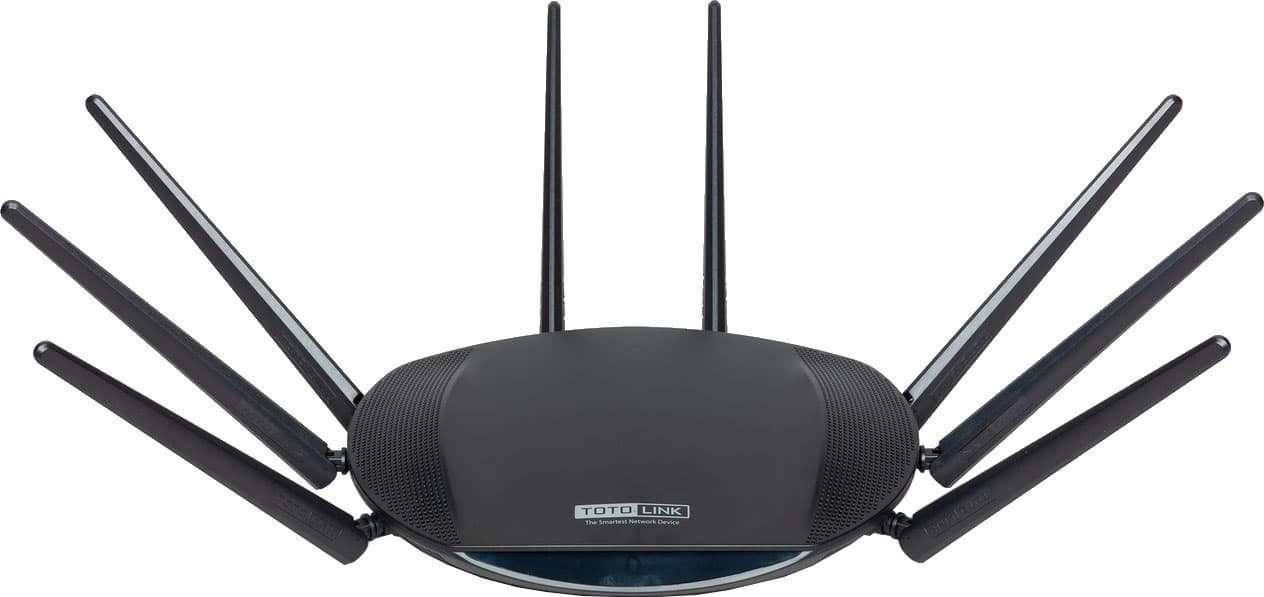

Корпус роутера выполнен из матового черного пластика. Без учета антенн он имеет размеры около 27×18×6 сантиметров. Если же разложить антенны по плоскости максимально широко, то потребуется целых 70×40 сантиметров в проекции, поскольку длина подвижной части превышает 20 сантиметров.

К сожалению, для данной модели не предусмотрели крепления на стену — есть только четыре резиновые ножки для размещения на плоской поверхности.

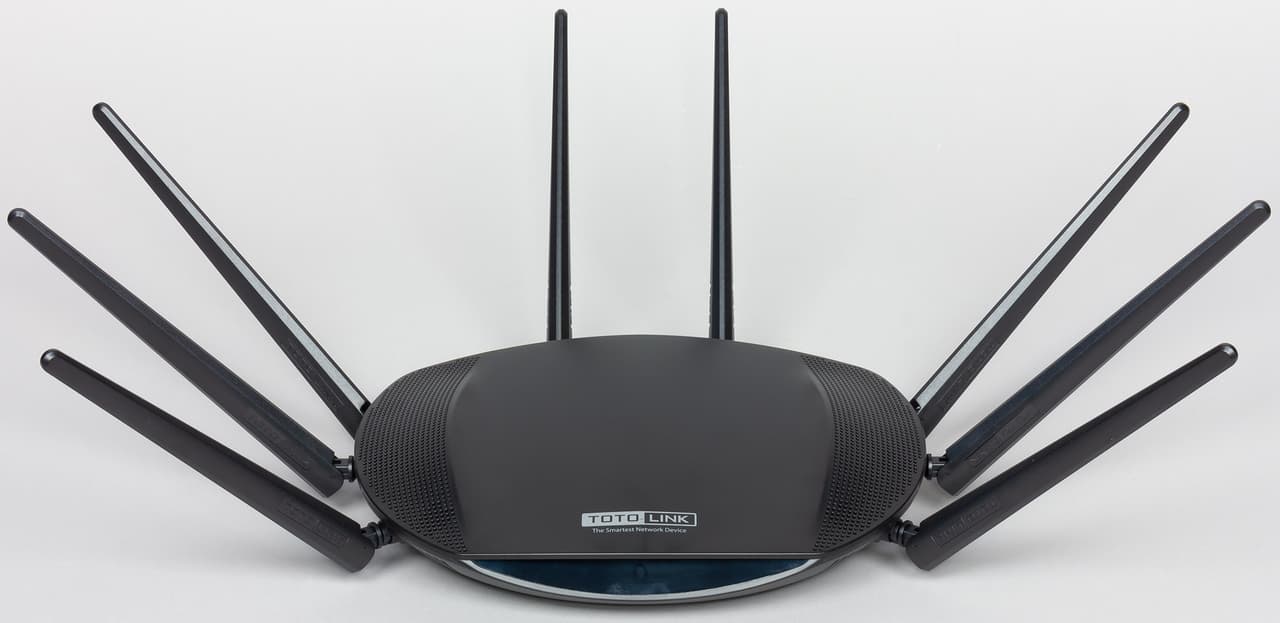

На верхней плоскости корпуса есть решетки пассивной вентиляции и логотип производителя. На переднем торце в полупрозрачной вставке установлен синий светодиод статуса. В штатном режиме работы он медленно мигает. Заметим, что индикаторов активности беспроводных сетей в устройстве не предусмотрено.

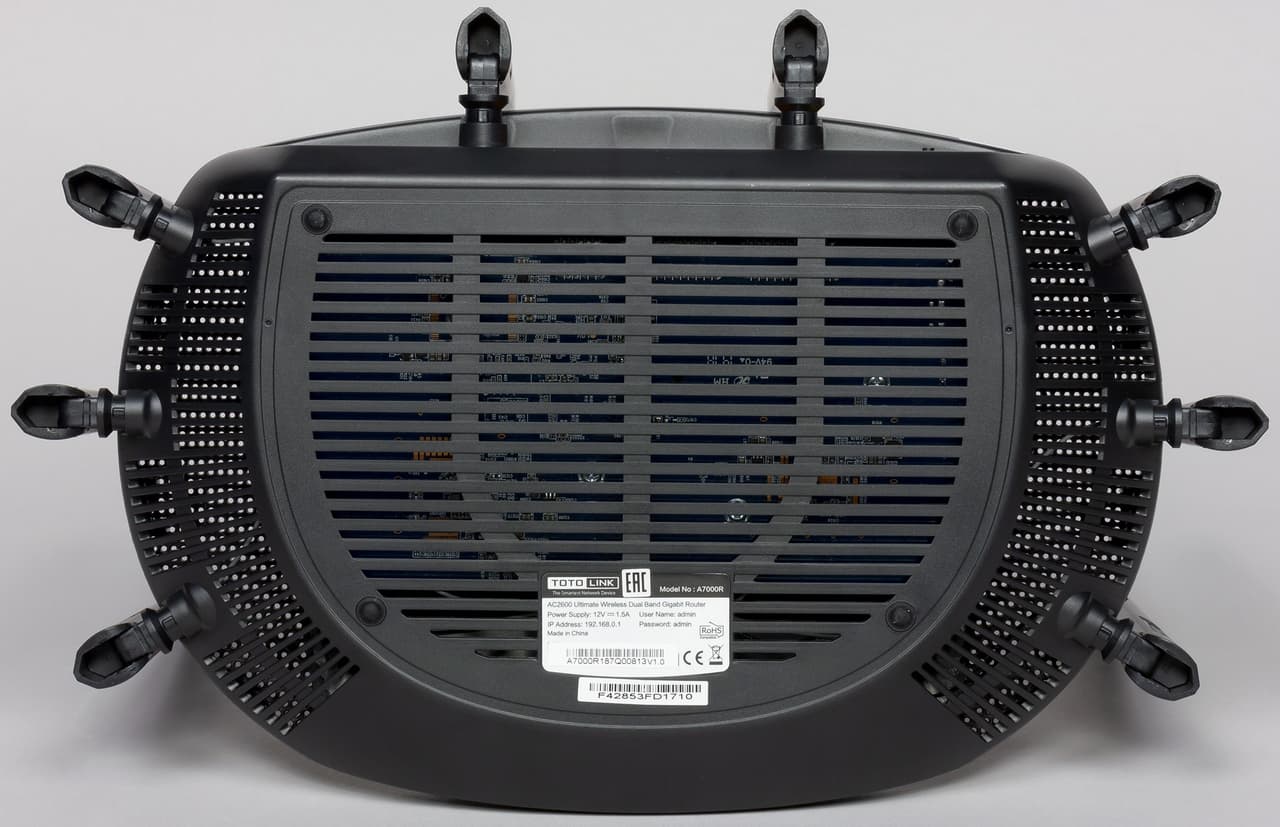

На боковых сторонах и дне также есть решетки вентиляции. При этом во время работы корпус роутера нагревается незначительно — верхняя панель до 34 градусов, нижняя — до 40 градусов.

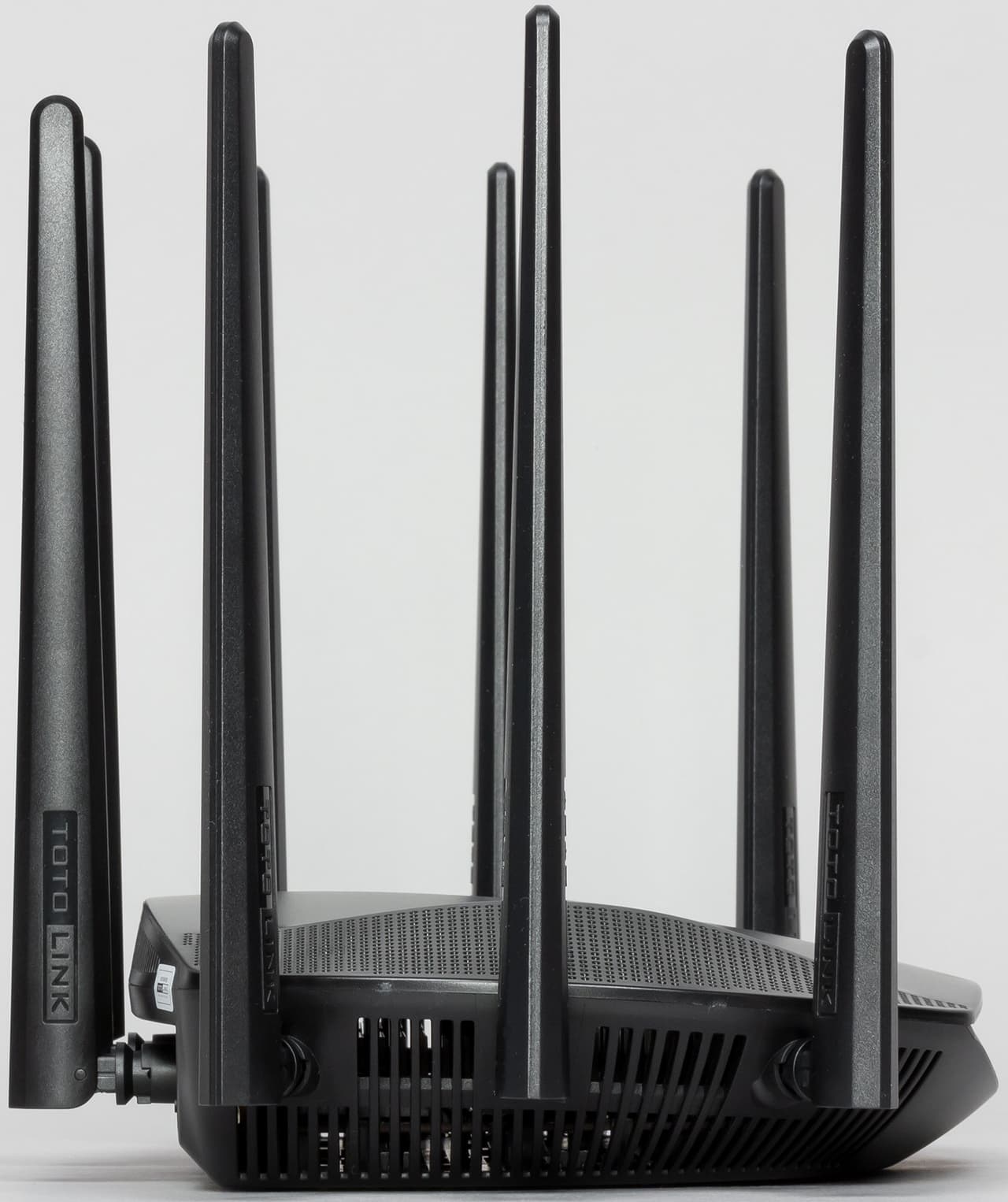

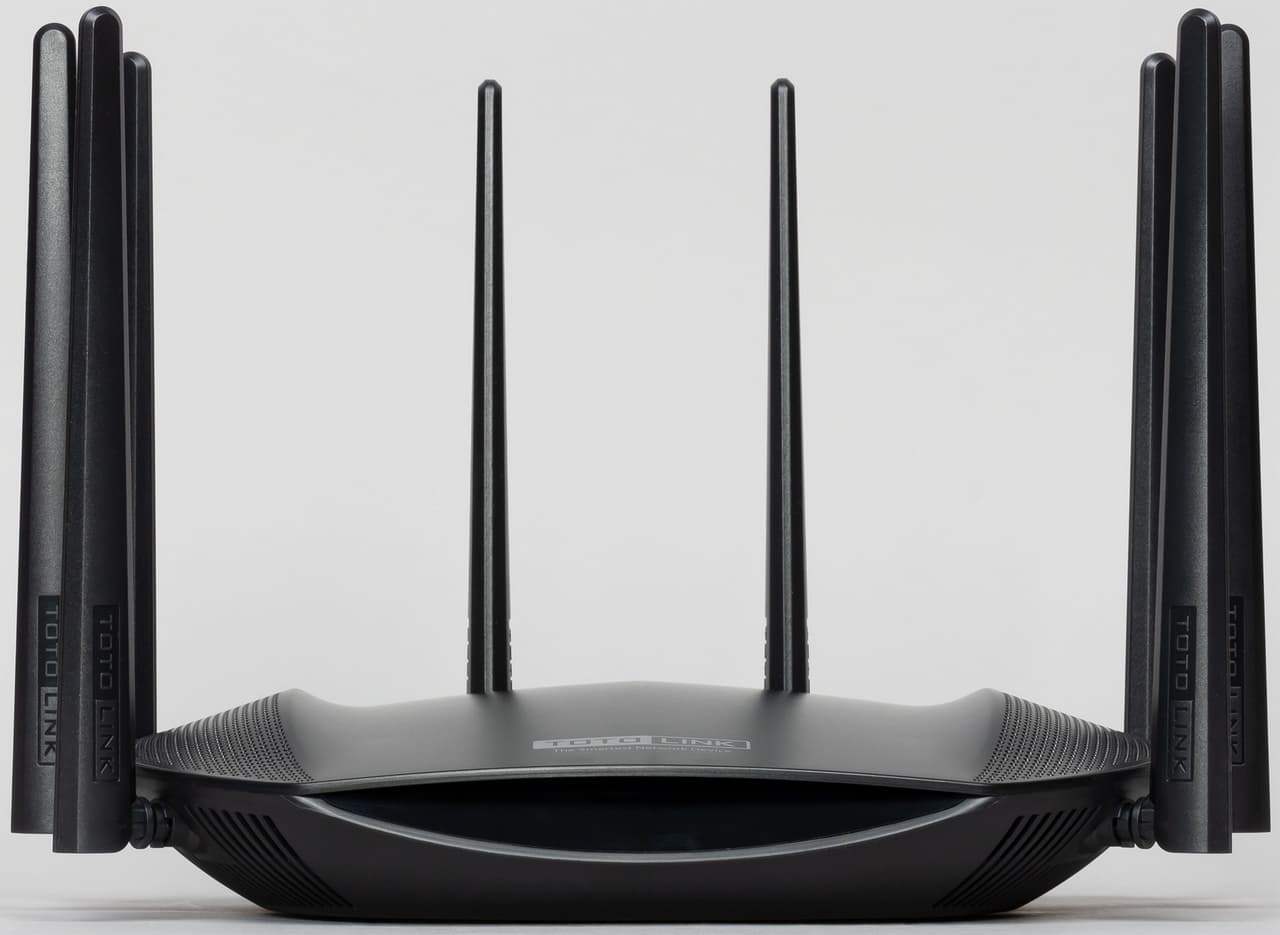

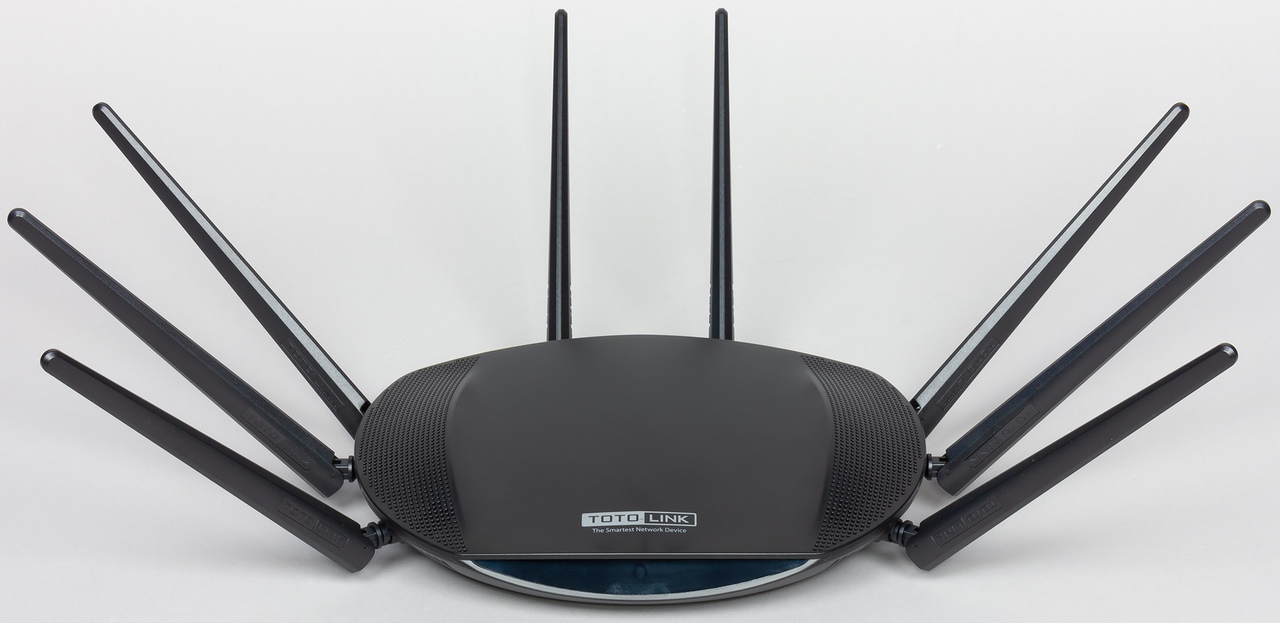

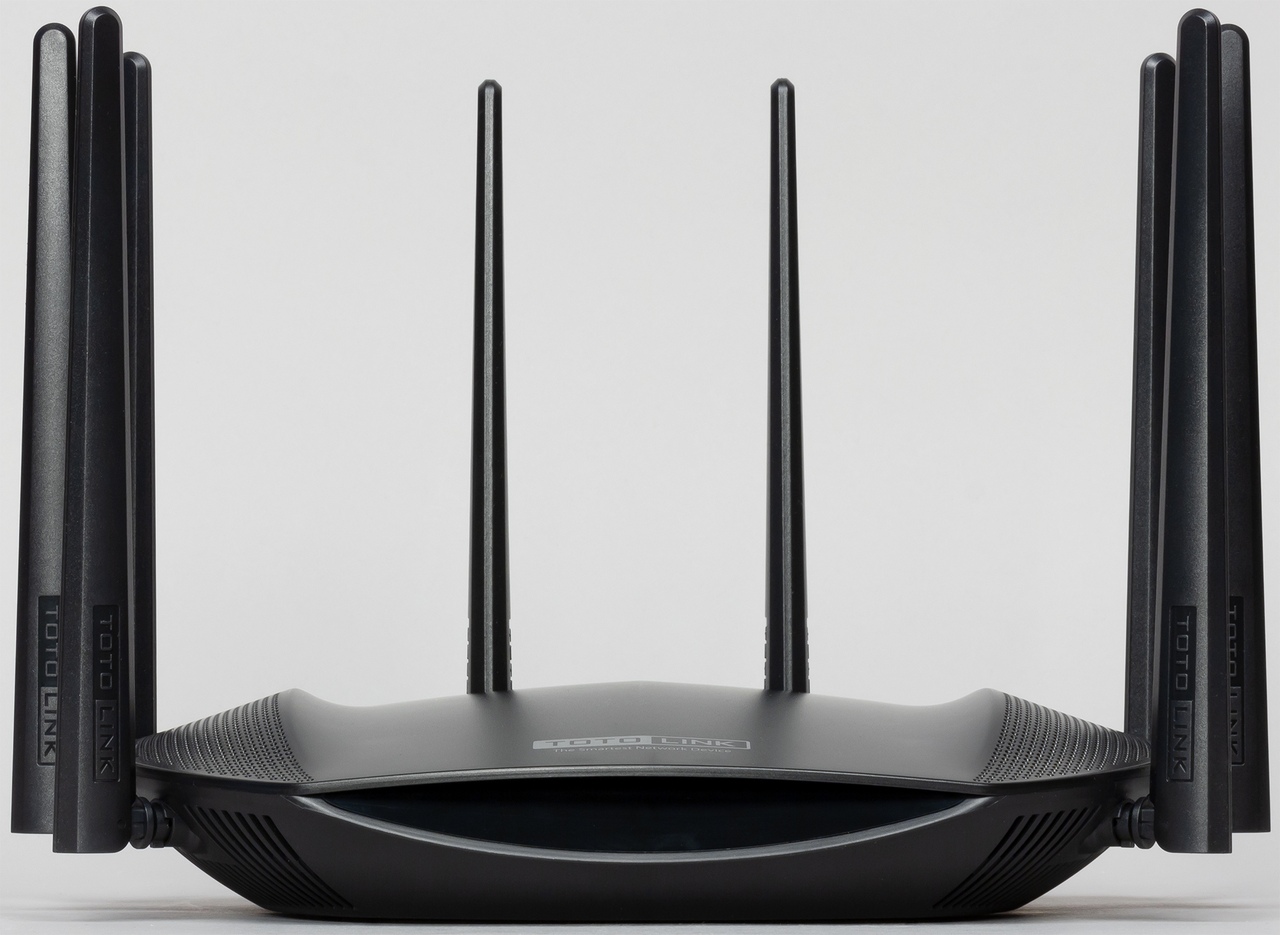

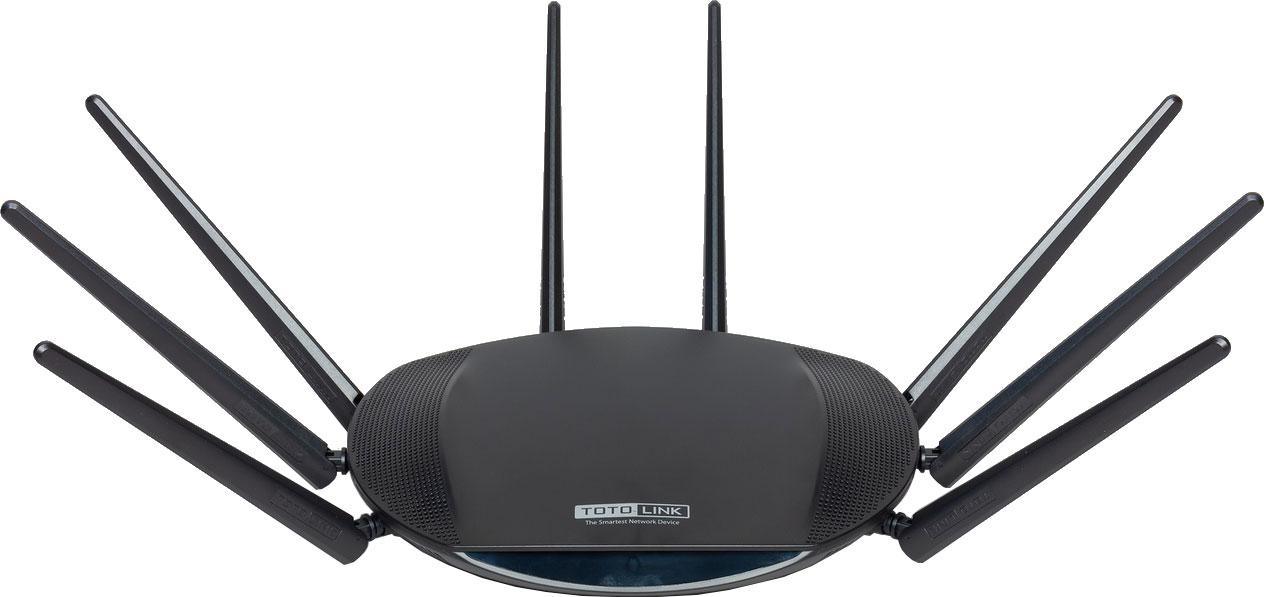

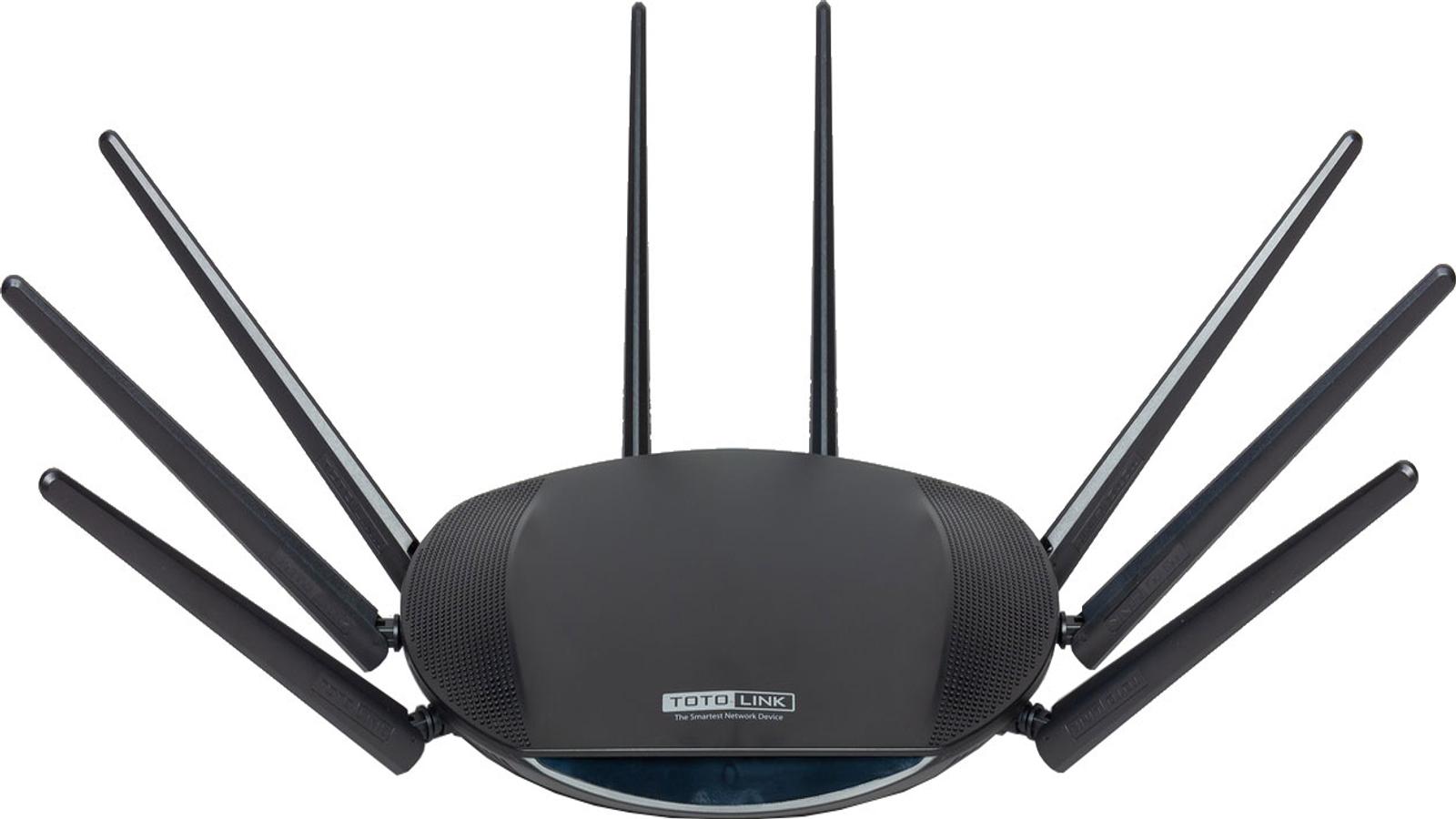

Антенн здесь всего восемь — по четыре на каждый из двух диапазонов. Они несъемные и установлены на шарнирах с двумя степенями свободы — по три с боковых сторон и две сзади.

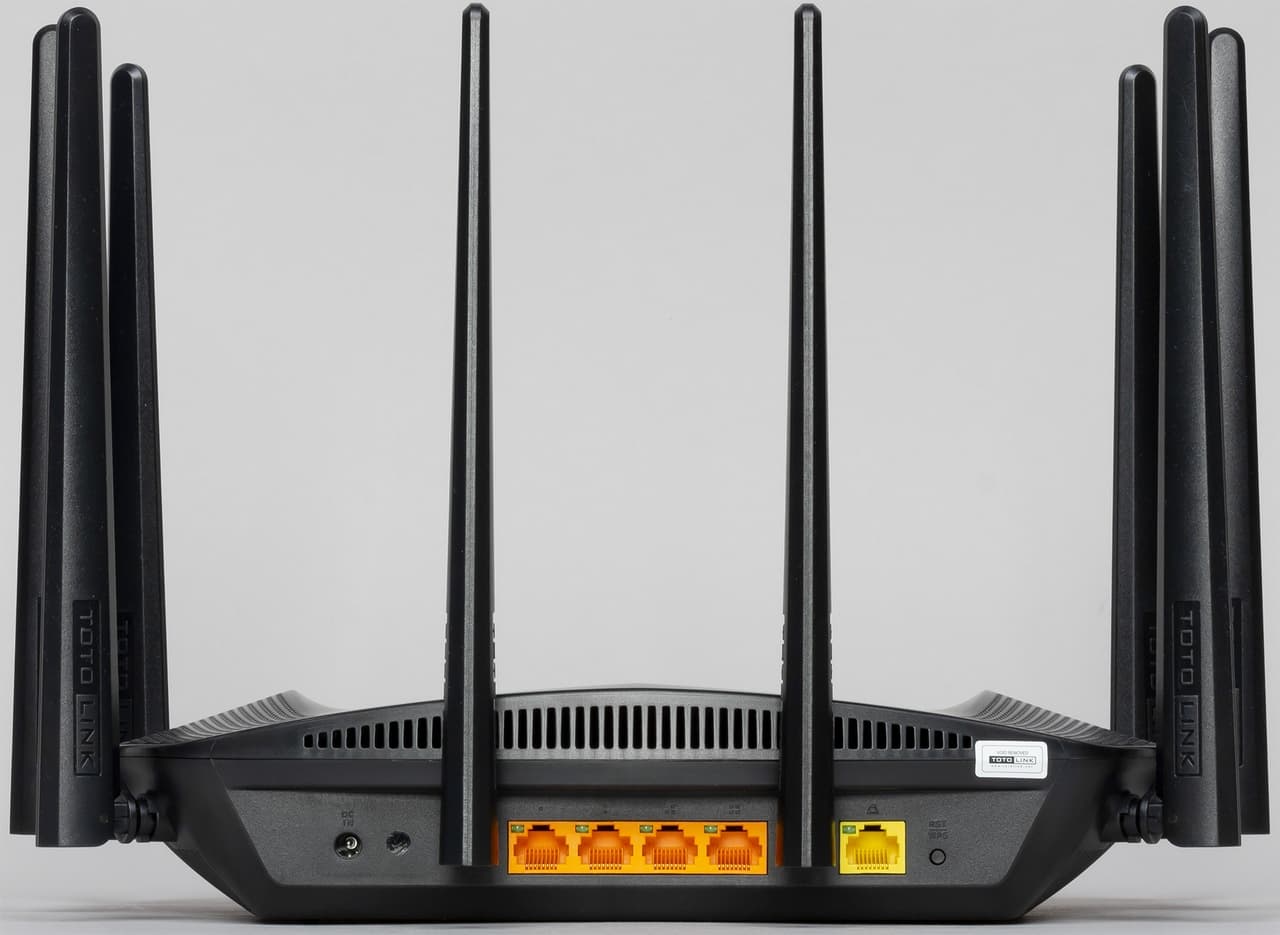

Все порты и кнопки находятся на задней панели — вход блока питания, четыре порта LAN, порт WAN, кнопка сброса/WPS. Проводные порты имеют по одному светодиодному индикатору, который показывает наличие подключения и мигает при передаче данных.

Дизайн можно считать традиционным для недорогих устройств. Отметим только крупные размеры корпуса и антенн, а также отсутствие крепления на стену и индикаторов Wi-Fi.

Аппаратные характеристики

В отличие от прошлой модели, в Totolink A7000К используется платформа Mediatek, которая хорошо известна на рынке и зарекомендовала себя с хорошей стороны во многих продуктах.

Основным процессором выступает двухъядерный Mediatek MT7621AT. Он использует 128 МБ оперативной памяти и 16 МБ флеш-памяти для прошивки. В этом же чипе находится и сетевой коммутатор с поддержкой гигабитных портов. А вот контроллер USB, к сожалению, в данном роутере не используется (хотя на печатной плате под него есть место — вероятно для другой модификации).

Радиоблоки представлены парой чипов Mediatek MT7615N, работающих каждый в своем диапазоне с конфигурацией MIMO 4×4:4, что и обеспечивает заявленные максимальные скорости соединения — 1733 Мбит/с в диапазоне 5 ГГц с протоколом 802.11ac и 800 Мбит/с в диапазоне 2,4 ГГц с протоколом 802.11n.

Внутри корпуса достаточно свободно. Три ключевые микросхемы закрывают два экрана и радиатора. Кабели от антенн припаяны к печатной плате. Присутствует консольный порт.

Тестирование роутера проводилось с прошивкой версии V4.1cu.4025_B20190222, установленной в предоставленном на тест устройстве. В сети можно найти как минимум одну альтернативную прошивку для данной модели, но без USB-порта это не очень интересно.

Настройка и возможности

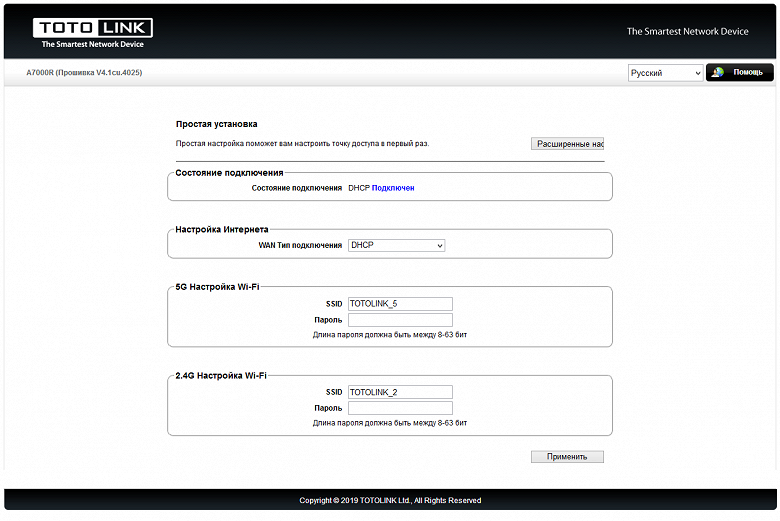

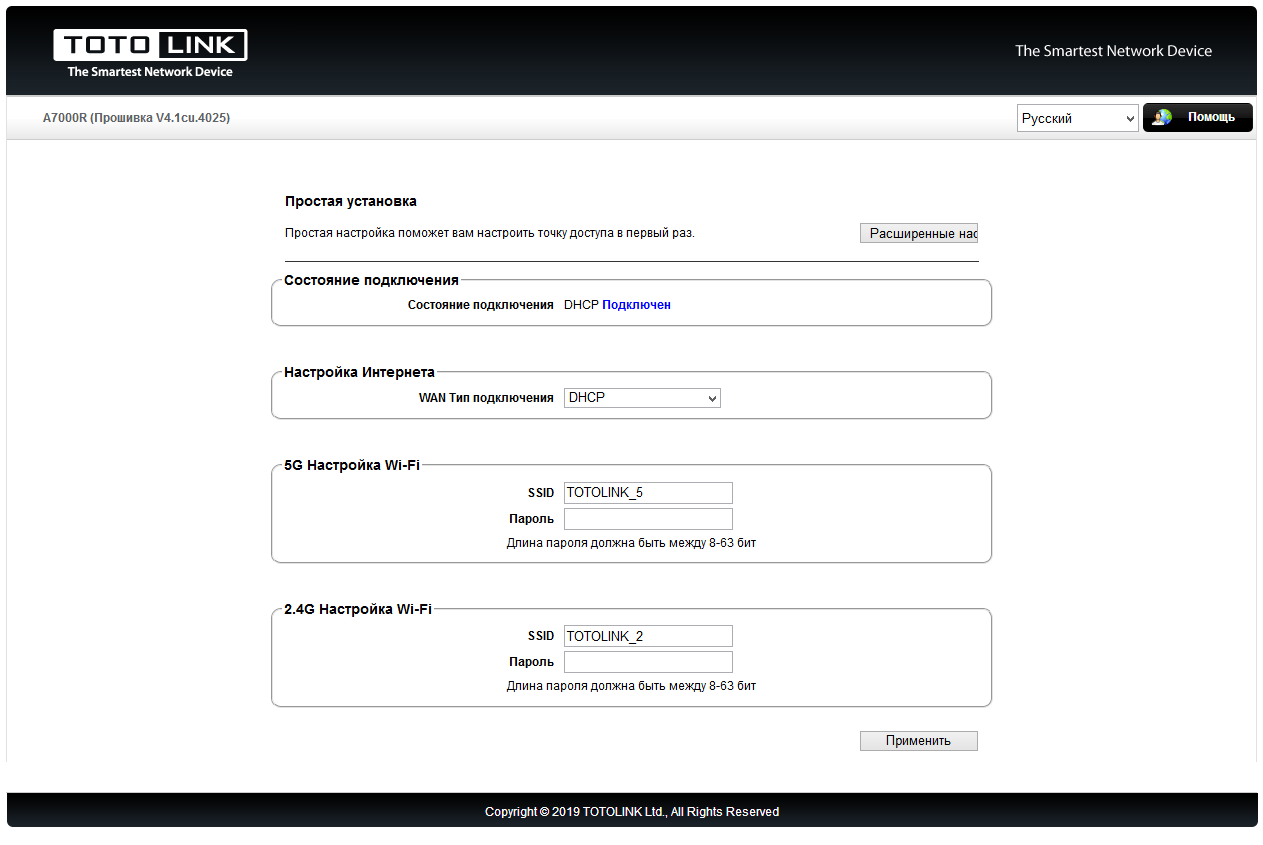

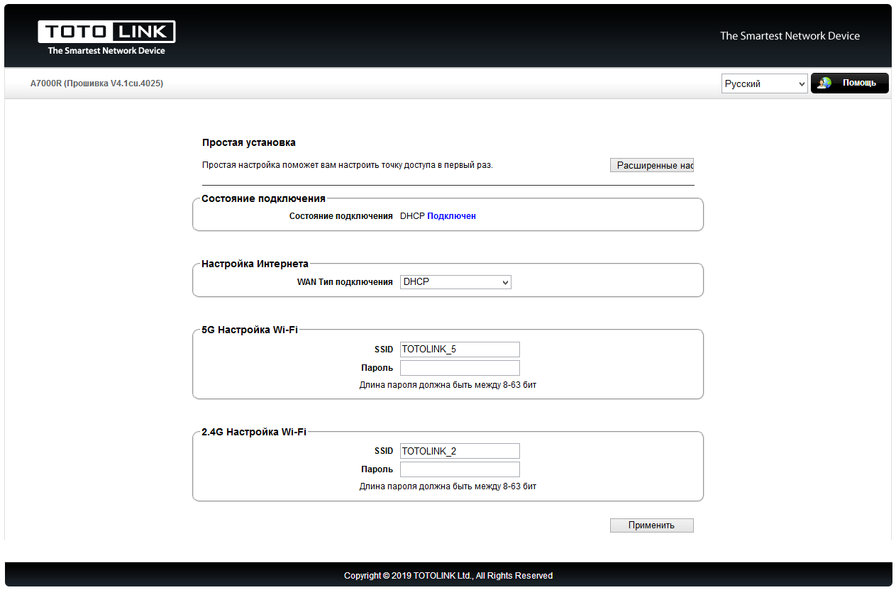

Настройка роутера осуществляется, как обычно, через веб-интерфейс. Он есть на русском, английском и китайских языках. Для многих пользователей будет достаточно использовать упрощенный вариант настроек на одной странице — здесь выбирается тип подключения к сети Интернет, а также имена и пароли беспроводных сетей.

Заметим, что по умолчанию роутер создает открытые сети без паролей, так что как минимум эту настройку рекомендуется изменить.

Если же этих пунктов недостаточно, можно обратиться к полной версии интерфейса. Дизайн ее страниц с деревом меню в левой части тоже можно назвать традиционным.

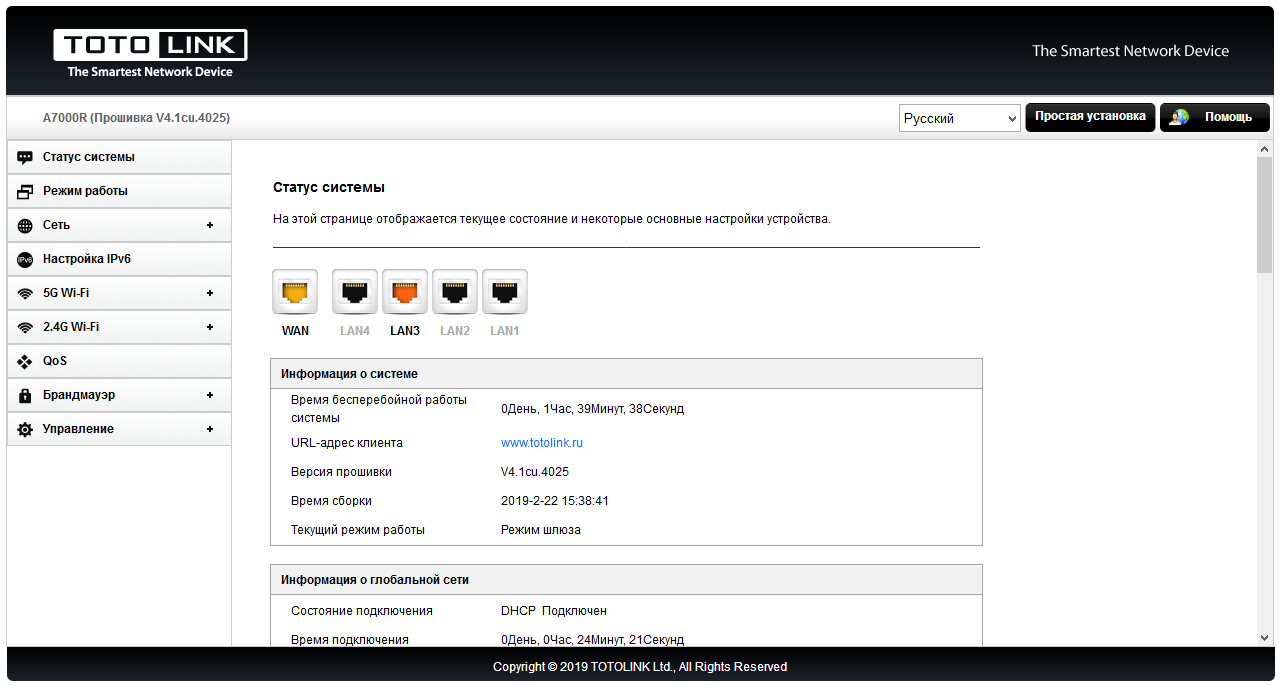

На странице «Статус системы» приводится информация о подключенных проводных портах, версии прошивки, состоянии подключения к провайдеру, беспроводных сетях, статистика приема и передачи пакетов по разным интерфейсам.

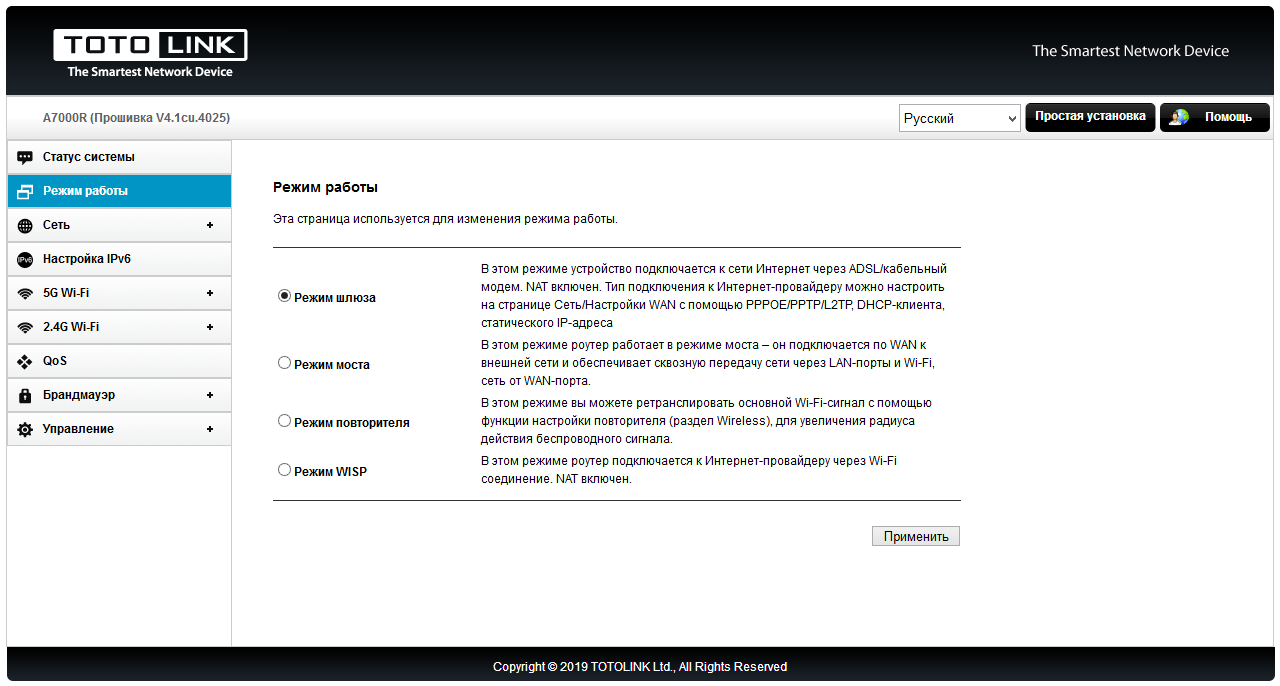

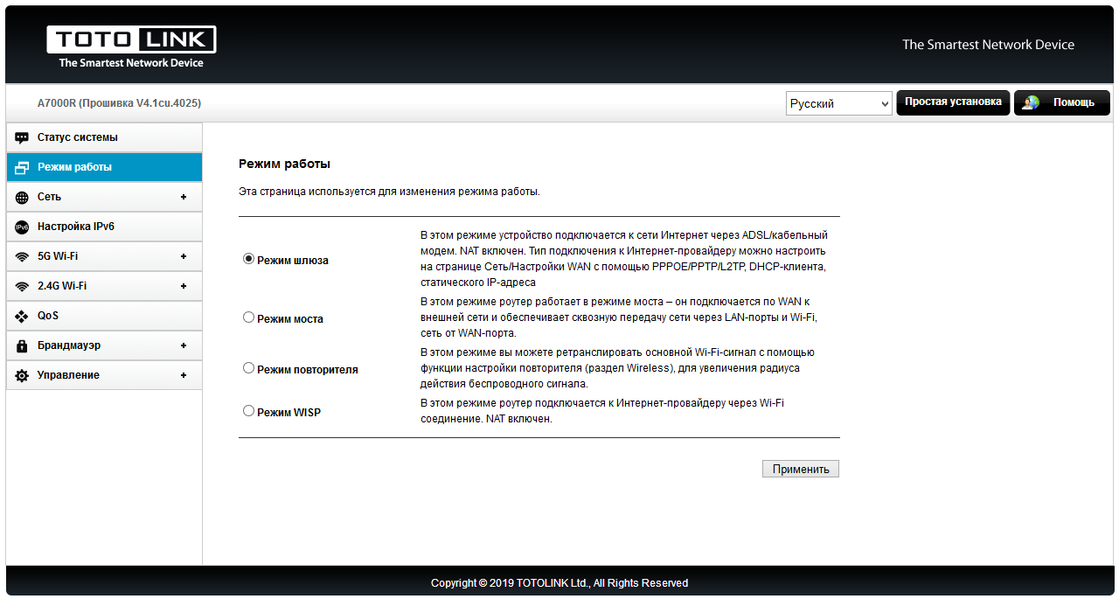

В прошивке, кроме основного режима работы «беспроводной роутер» предусмотрены варианты моста и повторителя. Кроме того, на странице «Режим работы» можно настроить работу с подключением к провайдеру по беспроводной сети. Заметим, что мост в данном случае может быть особенно интересен для подключения не имеющего Wi-Fi оборудования, из-за невысокой стоимости устройства. Что касается режима «точка доступа», то в явном виде его нет, но можно использовать режим роутера с отключением сервера DHCP.

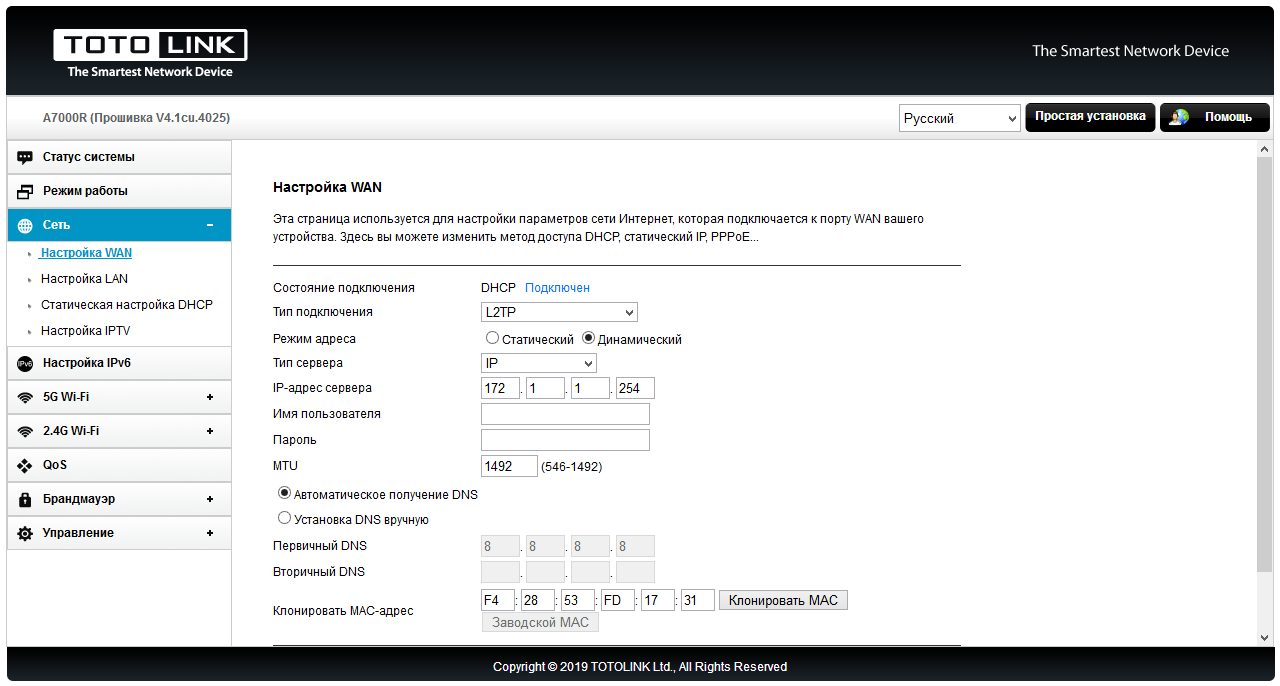

Далее идет группа «Сеть», где выбираются параметры подключения к провайдеру и опции локального сегмента сети. В частности для порта WAN можно настроить режимы IPoE, PPPoE, PPTP или L2TP. Поддерживается изменение MAC-адреса порта и MTU.

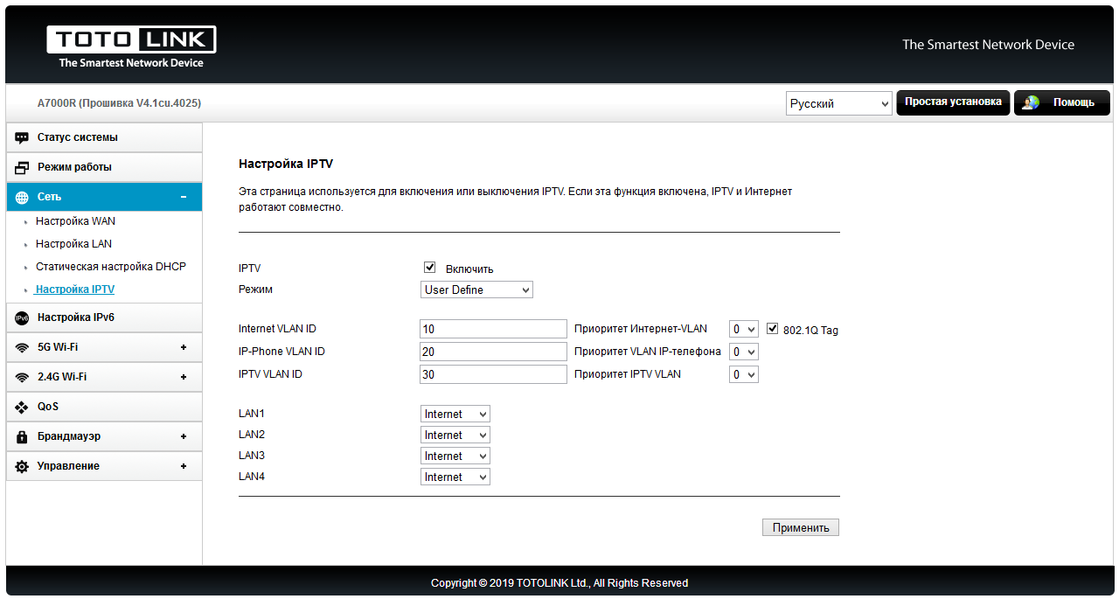

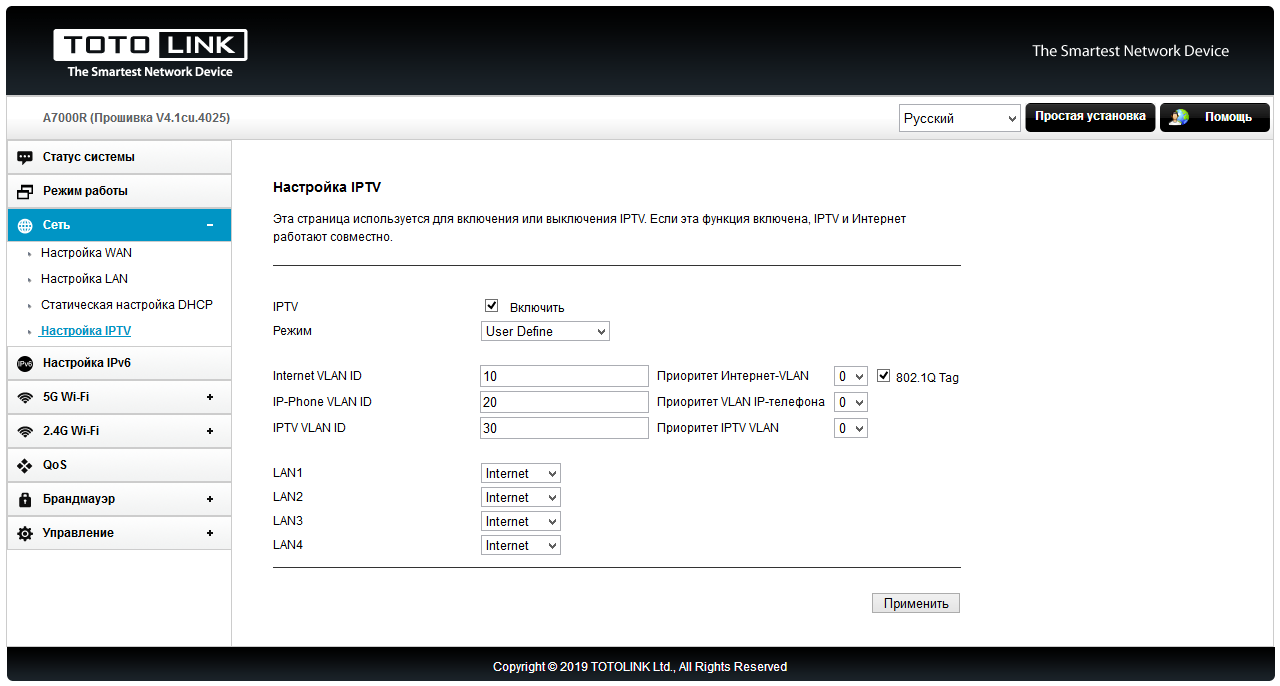

Роутер поддерживает работу с мультисервисными операторами с разделением трафика IPTV и телефонии на основании тегов VLAN.

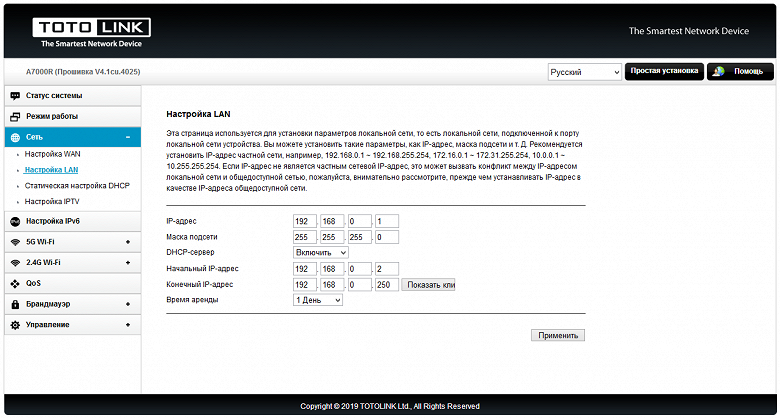

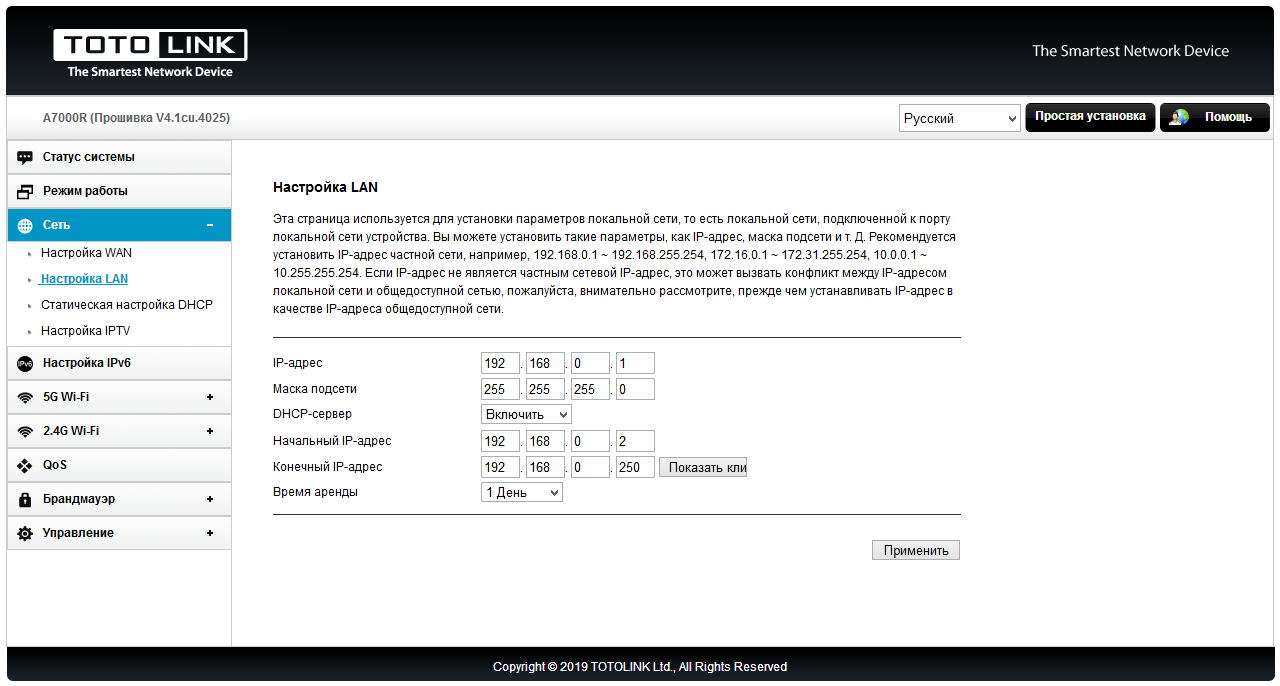

Для локальной сети все стандартно — можно выбрать собственный адрес роутера и сеть, а также настроить сервер DHCP. При необходимости выбранным клиентам можно назначить выдачу постоянного IP-адреса (до десяти записей).

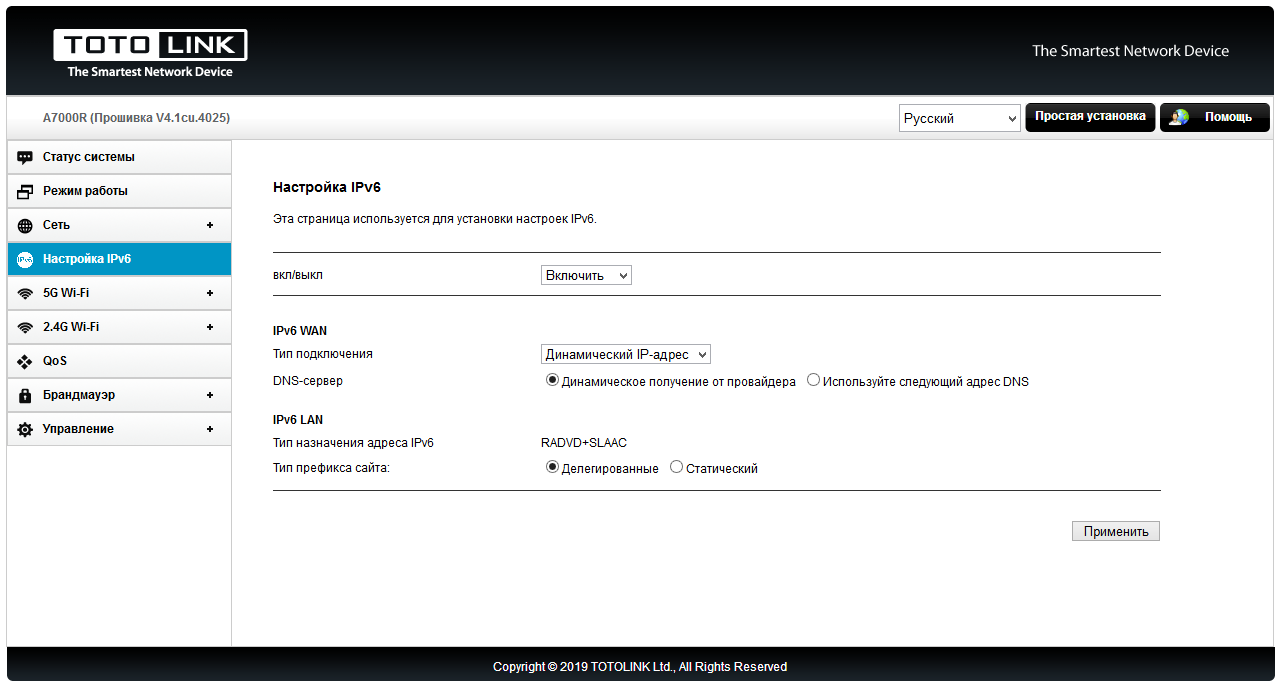

Протокол IPv6 в настоящее время мало востребован среди домашних пользователей, так что наличие его поддержки в роутере сложно назвать необходимым.

Настройки точек доступа для диапазонов 2,4 ГГц и 5 ГГц дублируются и расположены на семи страницах. На первой приводится текущий статус точки — имя сети, режим работы, канал, тип шифрования, MAC-адрес, а также список клиентов.

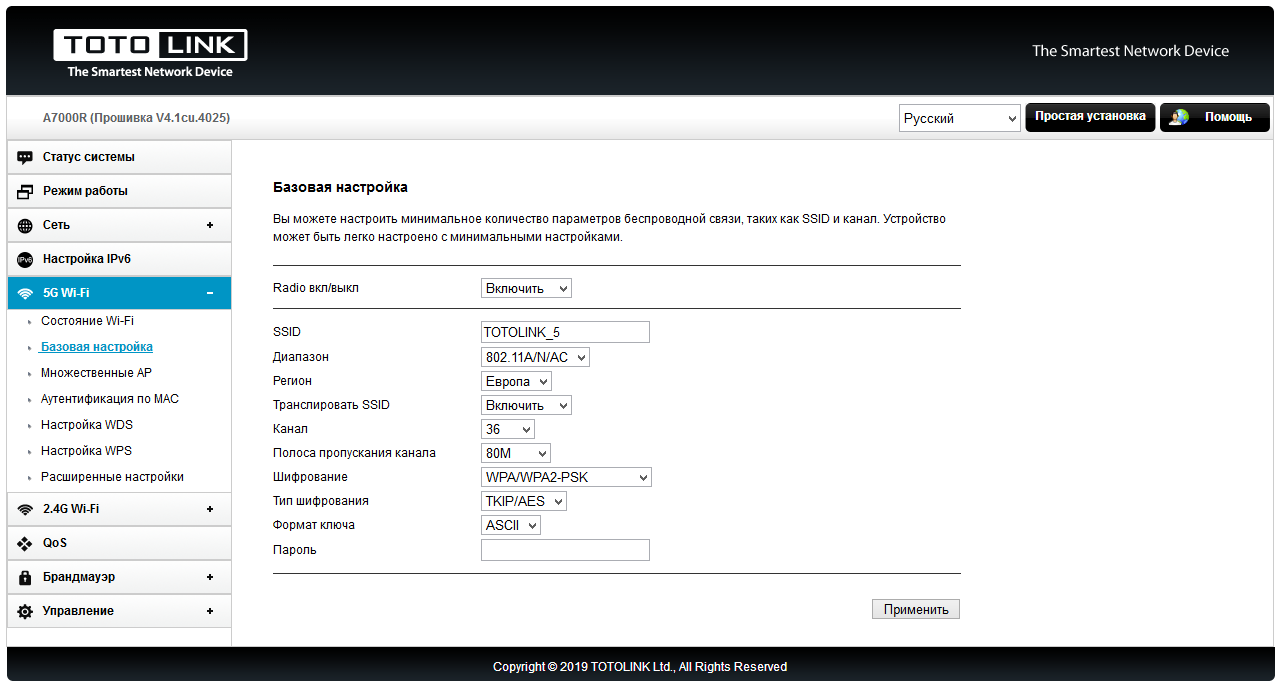

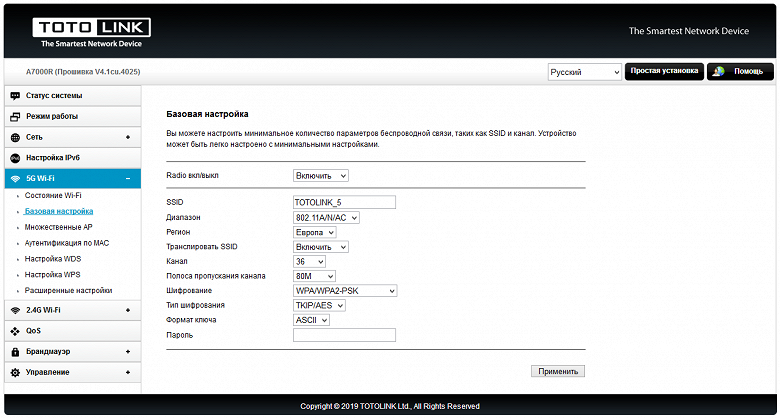

«Базовая настройка» позволяет выбрать ключевые параметры работы, включая имя, канал и пароль (поддержки RADIUS нет). Кроме того, вы можете задать регион (что влияет на доступный набор каналов, максимально в 5 ГГц доступен 31 канал), ширину канала и независимо отключать точки доступа, если они не требуются.

Роутер позволяет дополнительно к основной точке доступа в каждом диапазоне создать еще по две дополнительных со своими именами и опциями защиты. При этом их клиенты никак не ограничиваются — ни по скорости, ни по доступности ресурсов локальной сети.

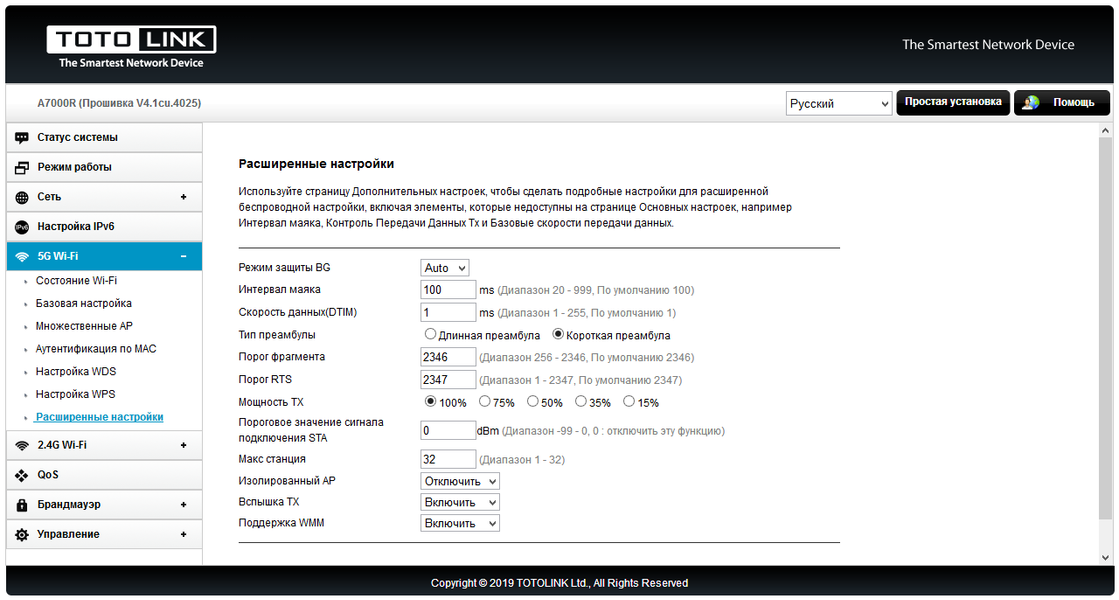

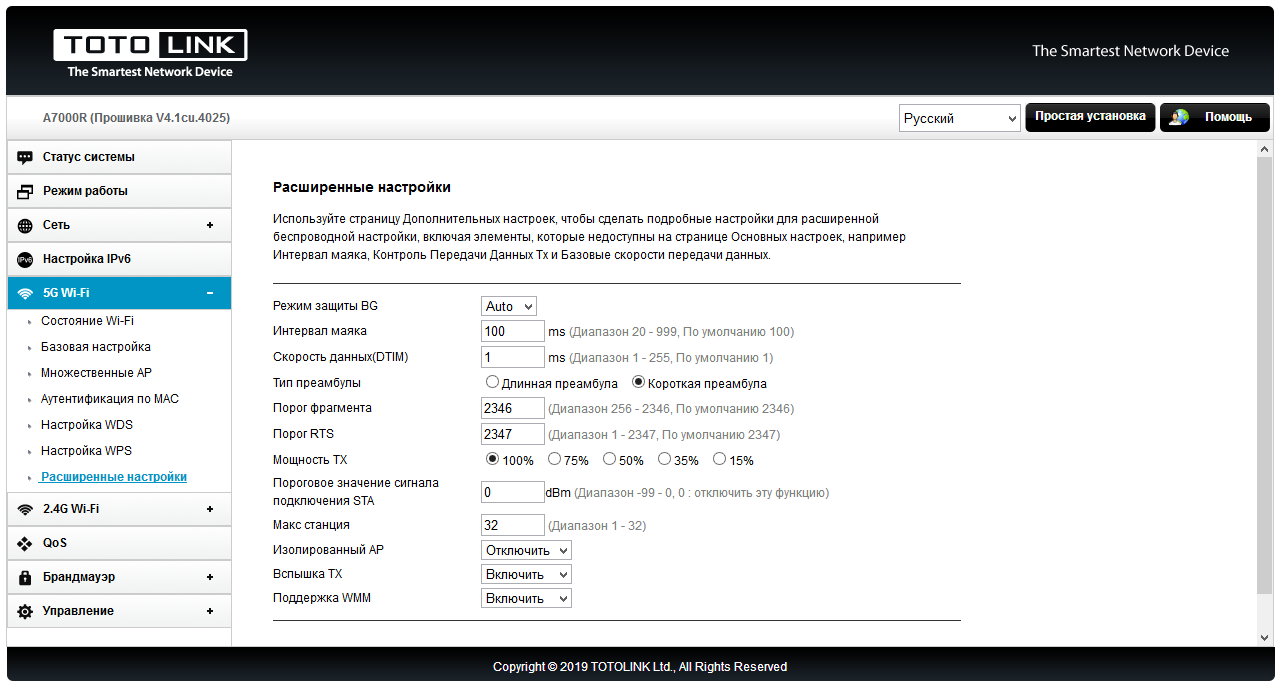

Из расширенных возможностей предусмотрены фильтр MAC-адресов (белый или черный, максимум 10 записей), WPS, WDS, изоляция клиентов, выбор мощности передатчика (пять вариантов), ограничение числа клиентов, запрет подключения клиентов со слабым сигналом и другие настройки.

В разделе «Управление» можно установить расписание работы беспроводных точек доступа — до десяти записей вида «день недели, время включения, время выключения». Надо только не забыть настроить часы для корректной работы данной функции.

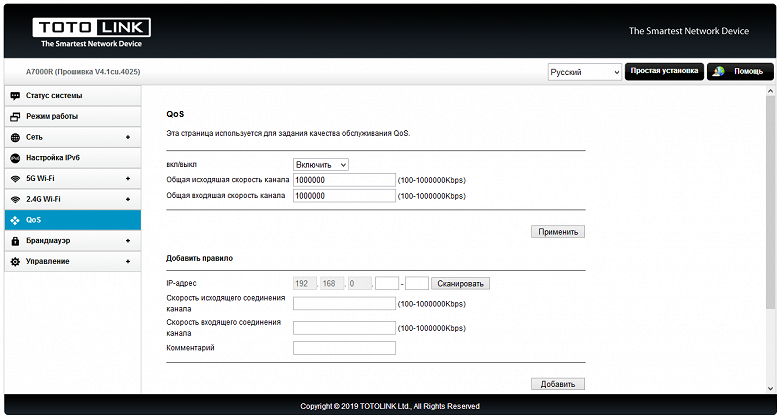

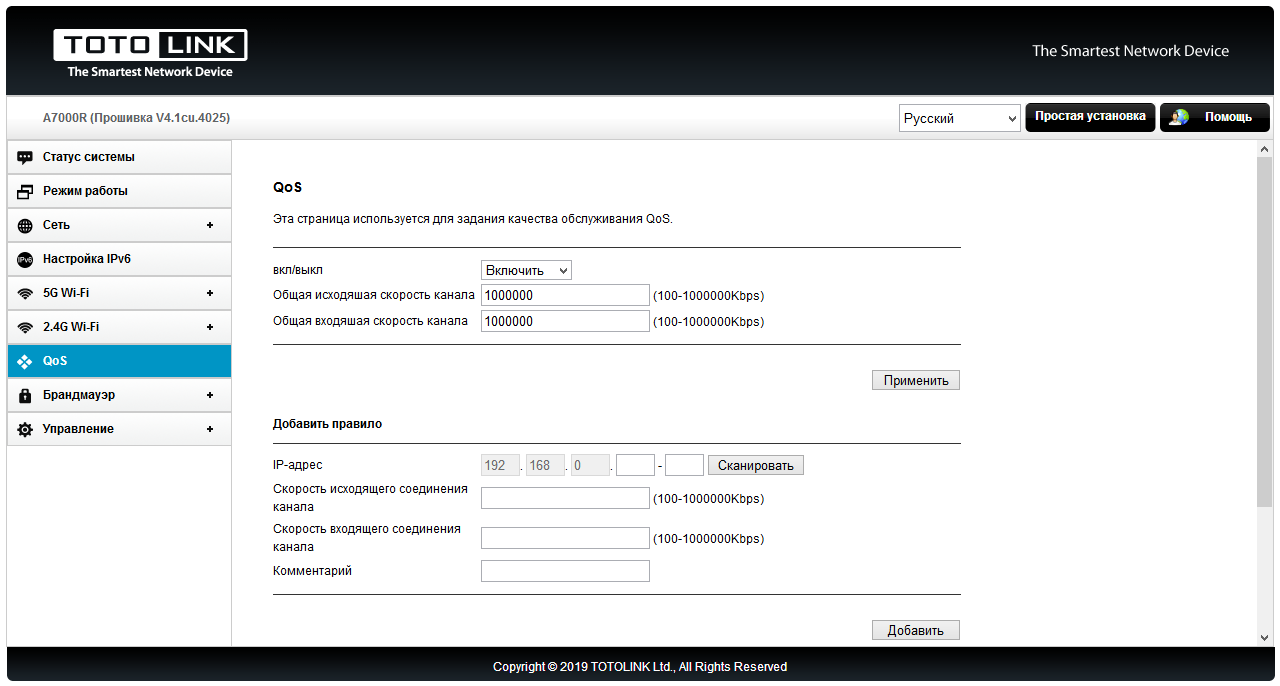

В прошивке предусмотрен сервис управление полосой пропускания (QoS). Для его работы сначала вы указываете максимальные скоростные характеристики канала, а потом для нужных клиентов, выбранных по IP-адресам, добавляете правила с ограничением скоростей приема и передачи данных. Однако включение данной функции приводит к отключению быстрой обработки пакетов процессором, что, в свою очередь, негативно сказывается на максимальной скорости маршрутизации, которая снижается в несколько раз. Но вполне возможно для некоторых пользователей сервис может быть полезен на практике.

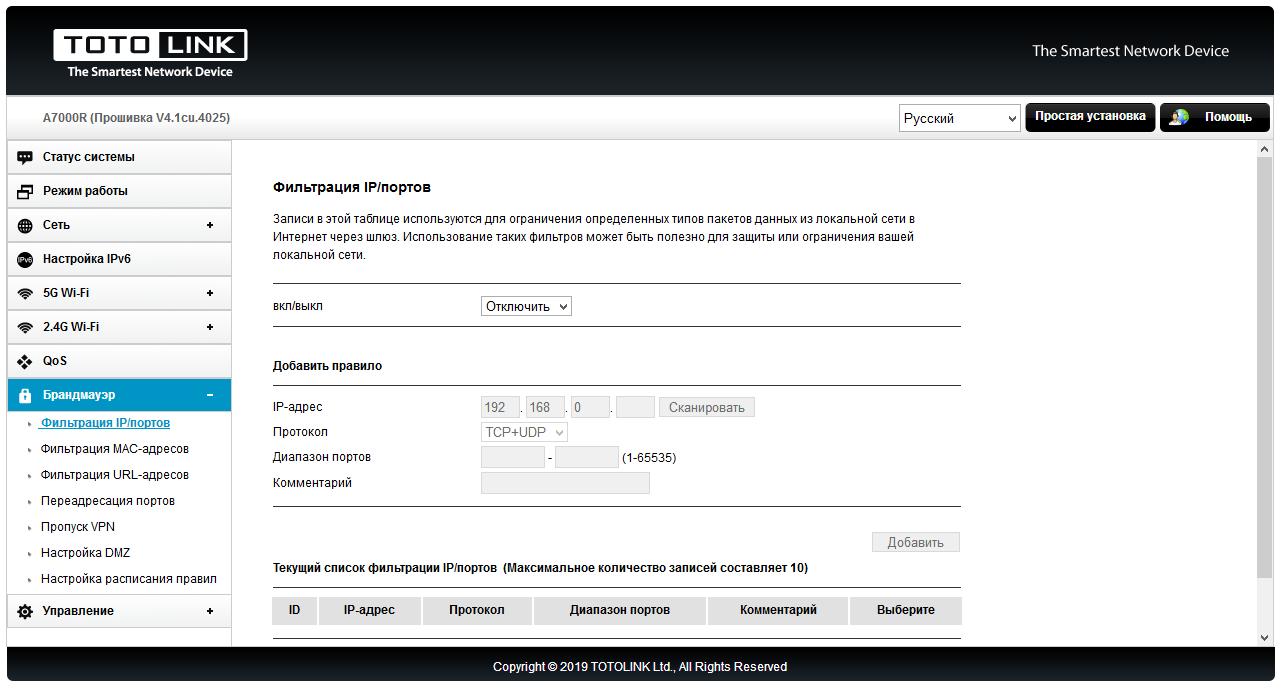

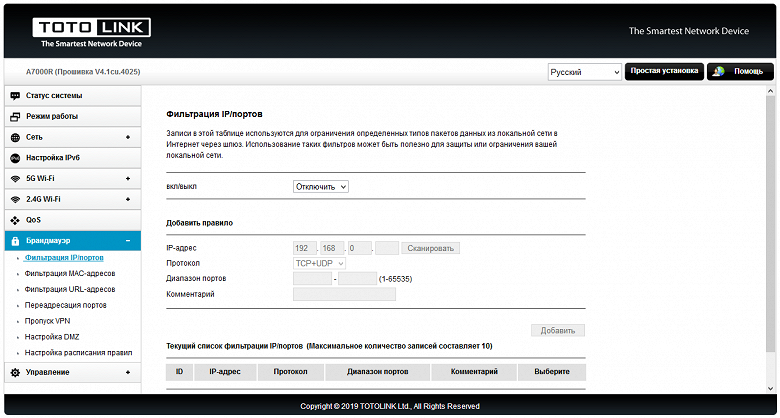

Набор функций межсетевого экрана включает в себя: блокировку исходящих соединений (правила с IP-адресом источника и портами удаленной системы), блокировка доступа в интернет для хостов локальной сети (по MAC-адресам) и фильтр блокировки по имени хоста. Правил в каждой группе может быть до десяти. Дополнительно для первых двух групп можно указать расписание работы правил (один диапазон времени на выбранные дни недели).

На отдельной странице настраивается функция трансляции через роутер протоколов L2TP, PPTP и IPSec. На ней же можно включить ответ на запросы ping со стороны порта WAN.

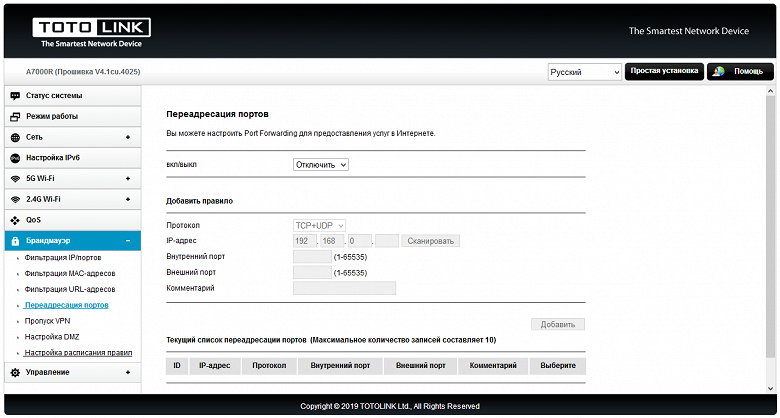

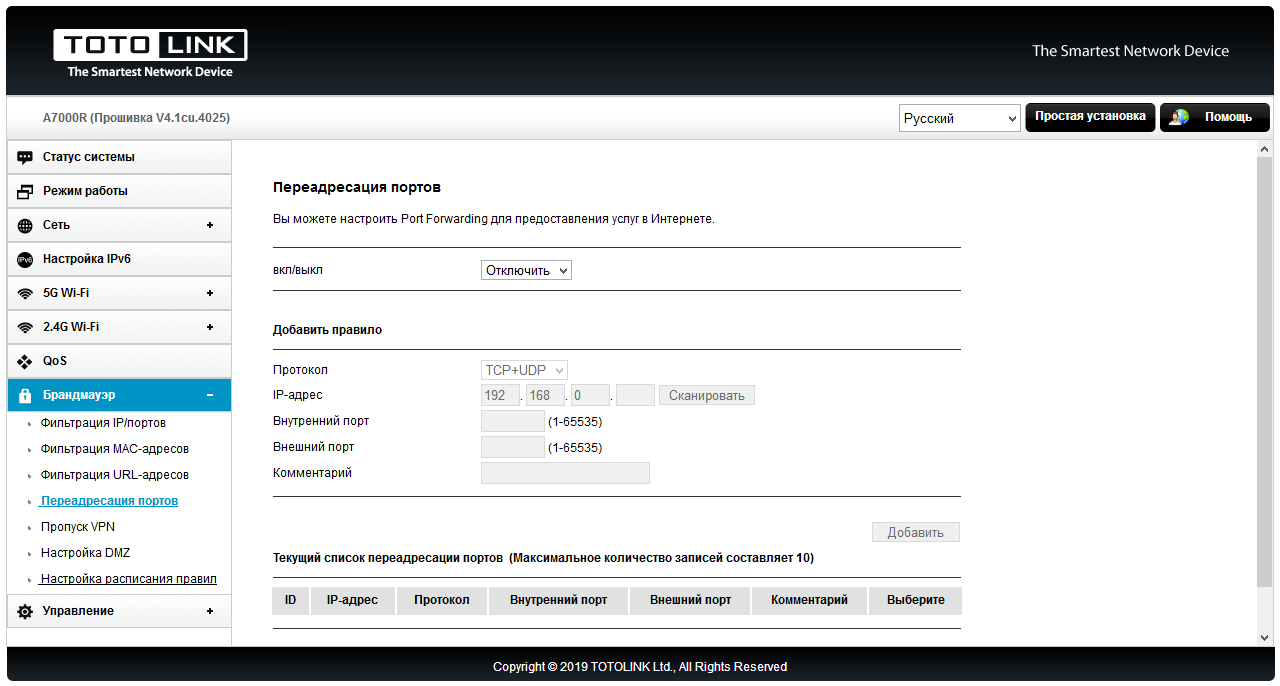

Для возможности доступа из интернета к сервисам локальной сети предусмотрена настройка правил трансляции портов. Их может быть максимум десять. В каждом указывается протокол, адрес внутреннего хоста, номера внешнего и внутреннего портов, а также комментарий. Кроме того, есть функция DMZ. О поддержке протокола UPnP информации найти не удалось. Пригодится здесь и встроенный клиент DDNS, для которого поддерживаются четыре сервиса.

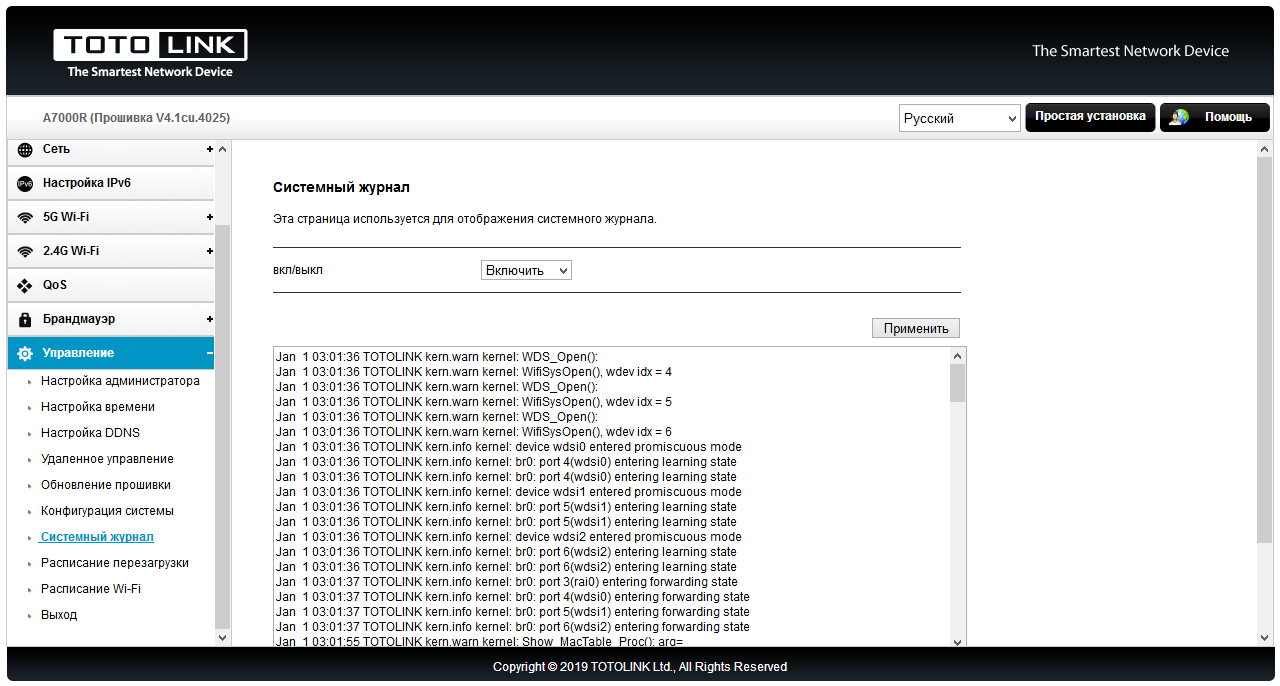

В разделе «Управление» традиционно предусмотрены пункты изменения пароля администратора, настройка встроенных часов, обновление прошивки, сохранение/восстановление/сброс конфигурации, включение ведения системного журнала.

Плюс здесь есть кнопка принудительной перезагрузки роутера, а также настройки расписания для данной процедуры. Реализовано управление роутером со стороны WAN, причем можно выбрать номер порта.

Как мы видим, набор более чем скромный. По сравнению с другими известными брендами, похвастаться здесь нечем. С другой стороны, большинство наиболее востребованных функций здесь все-таки есть. Однако немного жалко, что такой достаточно мощный процессор в этом устройстве не сможет полностью раскрыть свои возможности.

Тестирование

Учитывая возможности прошивки рассматриваемой модели, данный раздел будет небольшим. По сути, здесь только два основных сценария — маршрутизация по кабелю и беспроводная связь.

Роутер оборудован гигабитными сетевыми портам, что актуально для тех пользователей, которые имеют требовательных потребителей в локальной сети и соответствующие задачи. Например, это может быть сетевой накопитель, резервное копирование больших объемов информации, видео формата 4К и так далее. Кроме того, сегодня встречаются и тарифные планы для подключения к интернету на скорости более 100 Мбит/с. Посмотрим, насколько хорошо роутер справится с маршрутизацией в разных режимах подключения.

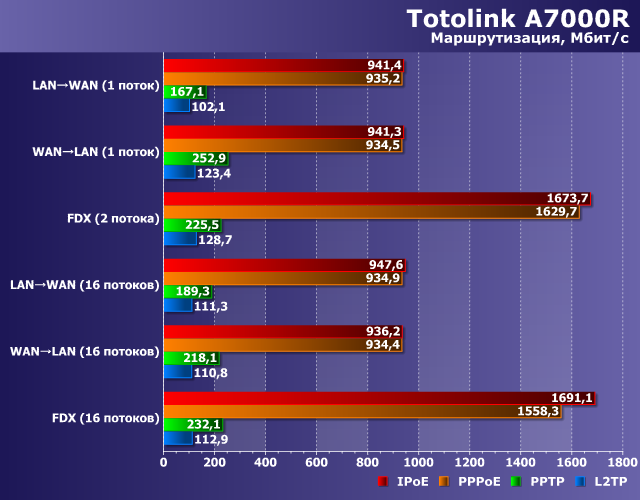

Как мы и ожидали от данной платформы, при использовании IPoE и PPPoE можно рассчитывать на гигабитные скорости без каких-либо ограничений. А вот в режимах PPTP и L2TP уже не работают аппаратные ускорители в процессоре и производительность существенно ниже — на уровне 100-200 Мбит/с. Учитывая, что данные протоколы мало распространены на мировом рынке, рассчитывать, что производитель будет уделять им много внимания, не стоит. Кроме того, и у нас есть явная тенденция отказа от таких режимов. Так что просто нужно иметь ввиду, что если вам нужно получить от оператора существенно больше, чем 100 Мбит/с, данный роутер справится с задачей не во всех режимах.

Роутер имеет максимальную из достаточно широко представленных на рынке конфигураций беспроводных точек доступа — два диапазона по четыре антенны в каждом. Проверка их максимальных скоростей проводилась совместно с адаптерами Asus PCE-AC68 и Asus PCE-AC88. Первый имеет конфигурацию AC1900 (1300+600), а второй — AC3100 (2167+1000). Несмотря на такое существенное формальное отличие в цифрах, на практике разница в скорости их работы может быть существенно ниже, не говоря уже об ограничениях со стороны проводных портов роутера. Кроме того, указанные значения частично обусловлены наличием фирменных технологий производителя чипа контроллера — компании Broadcom, которые могут отсутствовать в роутере. Тестирование проводилось в пределах одной комнаты на четырех метрах прямой видимости от роутера до клиента.

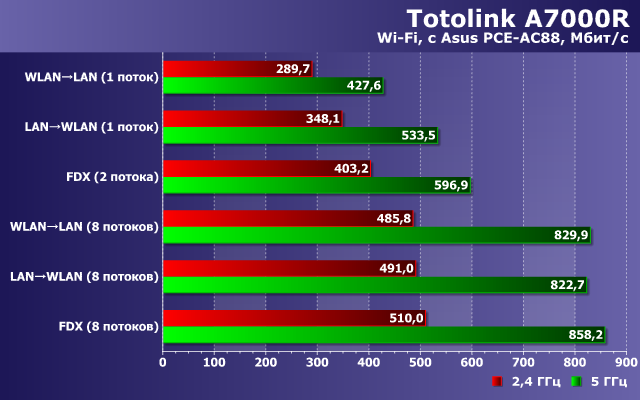

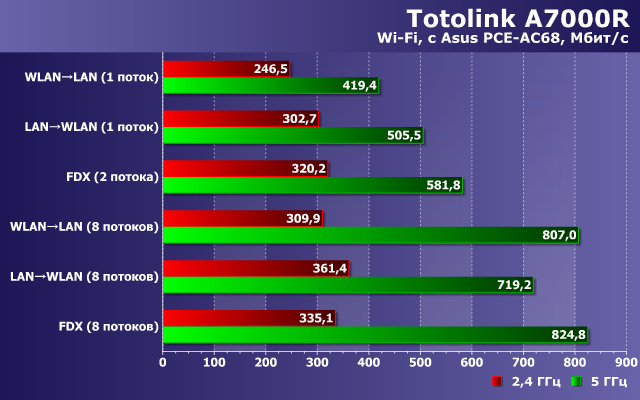

При работе в диапазоне 2,4 ГГц максимальные показатели для адаптера PCE-AC68 превышают 300 Мбит/с, а для адаптера PCE-AC88 находятся на уровне 500 Мбит/с. Конечно несколько странно использовать оборудование с поддержкой 802.11ac в этом диапазоне, но возможно в каких-то ситуациях это будет полезно.

Тем более, что использование 802.11ac и 5 ГГц позволяет добиться существенно более высоких результатов, при этом разница в адаптерах здесь будет значительно ниже. Обе модели позволяют получать данные на клиенте в один поток на скоростях более 500 Мбит/с, а в многопоточных сценариях производительность находится на уровне 800 Мбит/с.

Данные результаты показывают, что рассматриваемый роутер имеет высокую скорость работы беспроводных точек доступа, так что если ваша задача состоит в расширении зоны скоростного беспроводного доступа, стоит обратить внимание на эту модель.

Но кроме скорости на небольших расстояниях часто хочется получить широкую зону покрытия от одного роутера. Возможность решить эту задачу мы оцениваем с использованием смартфона Zopo ZP920+. Данная модель имеет двухдиапазонный беспроводной адаптер с поддержкой 802.11ac и одной антенной. Тест проводился в трех точках квартиры — в одной комнате с роутером на расстоянии четырех метров, за одной стеной на четырех метрах и через две стены и примерно на восьми метрах. При этом в эфире присутствовало множество соседских сетей в 2,4 ГГц и пара в 5 ГГц.

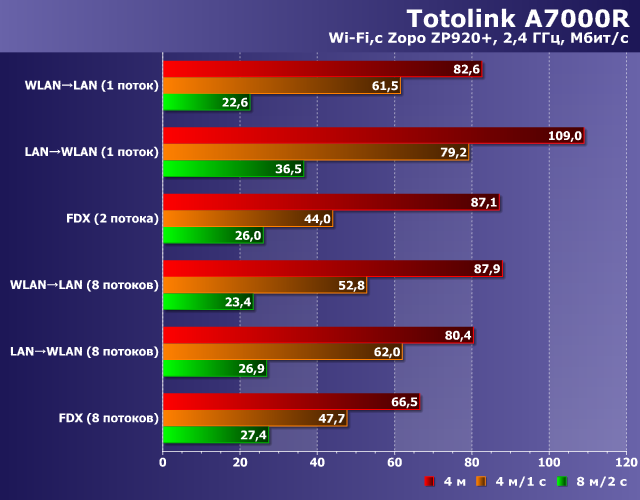

В диапазоне 2,4 ГГц максимальная скорость подключения смартфона составляет 150 Мбит/с. В комфортных условиях реальная производительность находится на уровне 80-100 Мбит/с, что очень хорошо. Снижение скорости при усложнении условий тестирования скорее обусловлено увеличением влияния помех, чем качеством сигнала роутера.

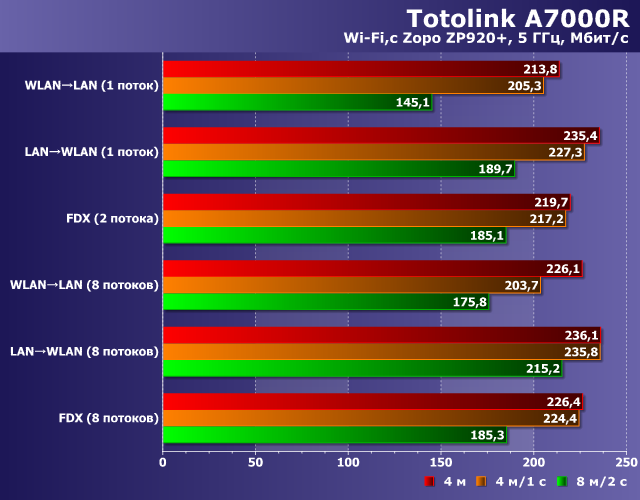

И конечно, в 5 ГГц с 802.11ac в данном случае можно получить существенно больше — более 200 Мбит/с в первых двух точках и немногим менее в третьей. Обеспечить высокую производительность в данном случае помогает и конфигурация антенн роутера.

Подводя итоги тестированию производительности устройства, отметим прогнозируемые результаты в задачах маршрутизации с режимами IPoE и PPPoE и высокие показатели при работе с беспроводными клиентами, как по скорости, так и по зоне покрытия.

Заключение

Перед оценкой устройства напомним, что его стоимость на локальном рынке на момент подготовки статьи составляла около 5500 рублей, и это одно из самых доступных предложений с гигабитными сетевыми портами и беспроводным классом AC2600.

К дизайну корпуса роутера есть только одно существенное замечание: он получился очень большим, найти для него место может быть непросто. Кроме того, отсутствует крепление на стену. Все остальное традиционно для данного сегмента. Модель построена на известной платформе Mediatek, которая хорошо зарекомендовала себя в решениях разных производителей. Компания решила не устанавливать в устройство порт USB, что, вероятно, позволило немного сэкономить, но обратной стороной является заметное ограничение возможностей, особенно если вы планируете использовать альтернативные прошивки. Тем более, что штатное программное обеспечение не балует широким набором функций.

Тестирование производительности роутера показало хорошие результаты в основных сценариях и, учитывая невысокую стоимость модели, можно рекомендовать ее не только как основной беспроводной роутер для требовательных к скорости (но не к дополнительным функциям) пользователей, но и для применения в режиме точки доступа с целью расширения зоны покрытия беспроводной сети, а также медиамоста для подключения проводных клиентов или объединения сегментов локальной сети.

29 мая 2019 Г.
