Обзор беспроводного роутера Totolink A3002RU с поддержкой 802.11ac и гигабитными портами

Компания Totolink, образованная в Южной Корее более двадцати лет назад, не очень широко известна на отечественном рынке, однако ее продукты присутствуют на нем уже несколько лет. В ассортименте производителя представлены беспроводные роутеры, точки доступа, повторители, беспроводные адаптеры, оборудование Powerline, коммутаторы и другие решения. Рассматриваемый в статье роутер Totolink A3002RU нельзя назвать новинкой — он продается уже пару лет.

Однако благодаря сочетанию гигабитных сетевых портов и поддержки 802.11ac устройство вполне интересно и сегодня. Тем более, что его стоимость существенно ниже продукции наиболее известных брендов, а производитель продолжает выпускать обновления прошивок. Так что если вам требуются быстрые беспроводные и проводные сети, но особых требований к возможностям прошивки нет, а бюджет ограничен — возможно, именно данная модель может подойти.

Комплект поставки и внешний вид

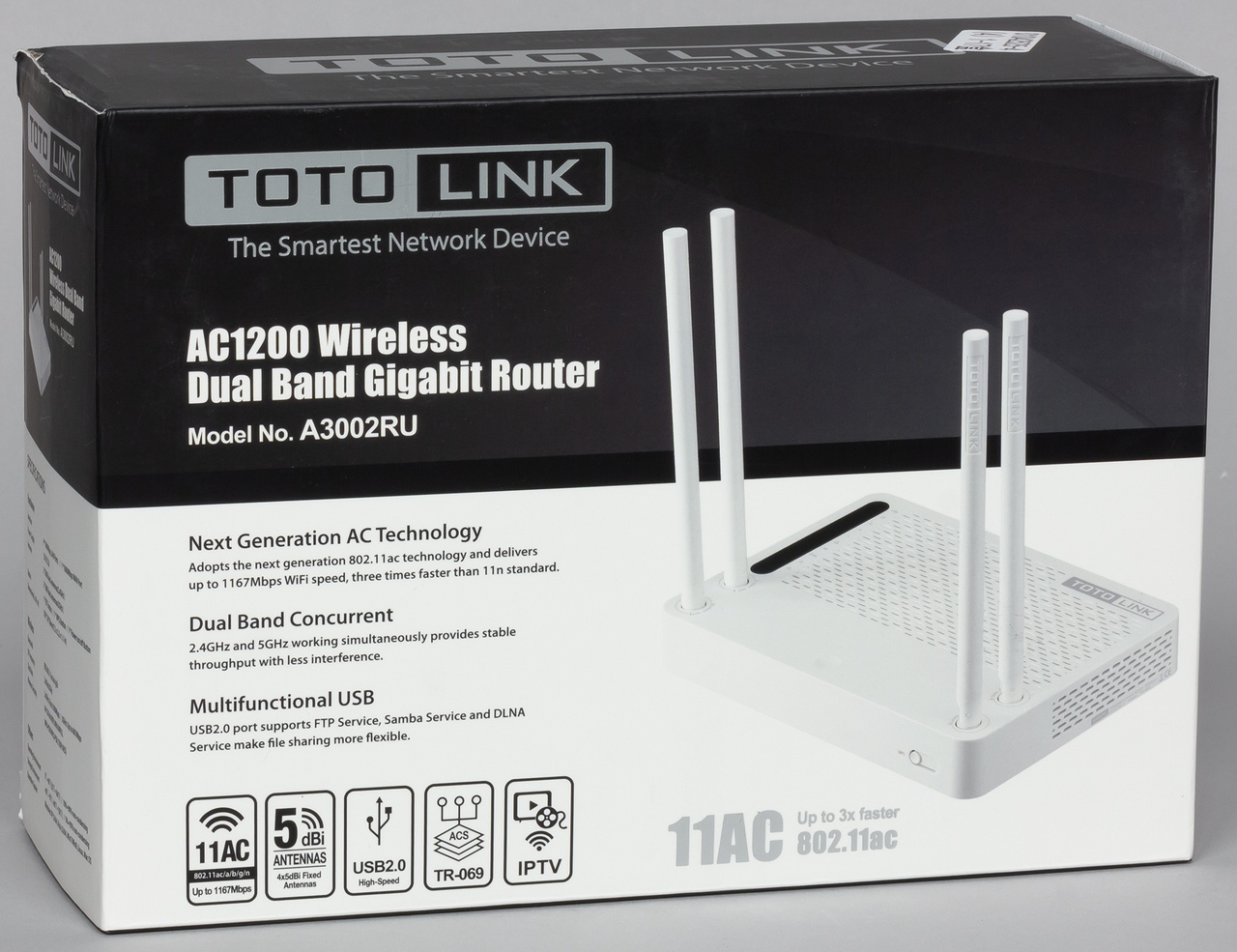

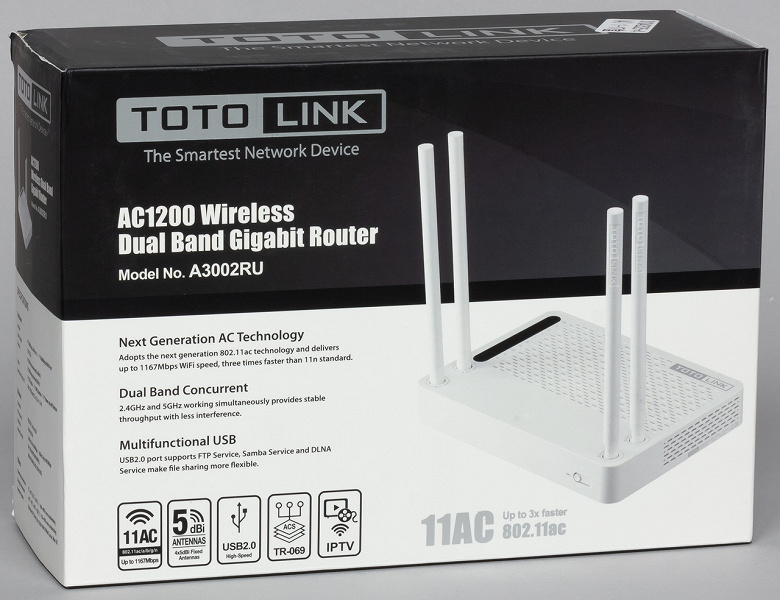

Роутер поставляется в обычной картонной коробке средних размеров. Оформление преимущественно черно-белое, но есть несколько ярких вставок. На коробке представлена информация о модели, включая внешний вид, технические характеристики и ключевые особенности. В целом все как обычно в данном сегменте. Преимущественно используется английский язык. Перевод на несколько языков, включая русский, есть только для описания модели.

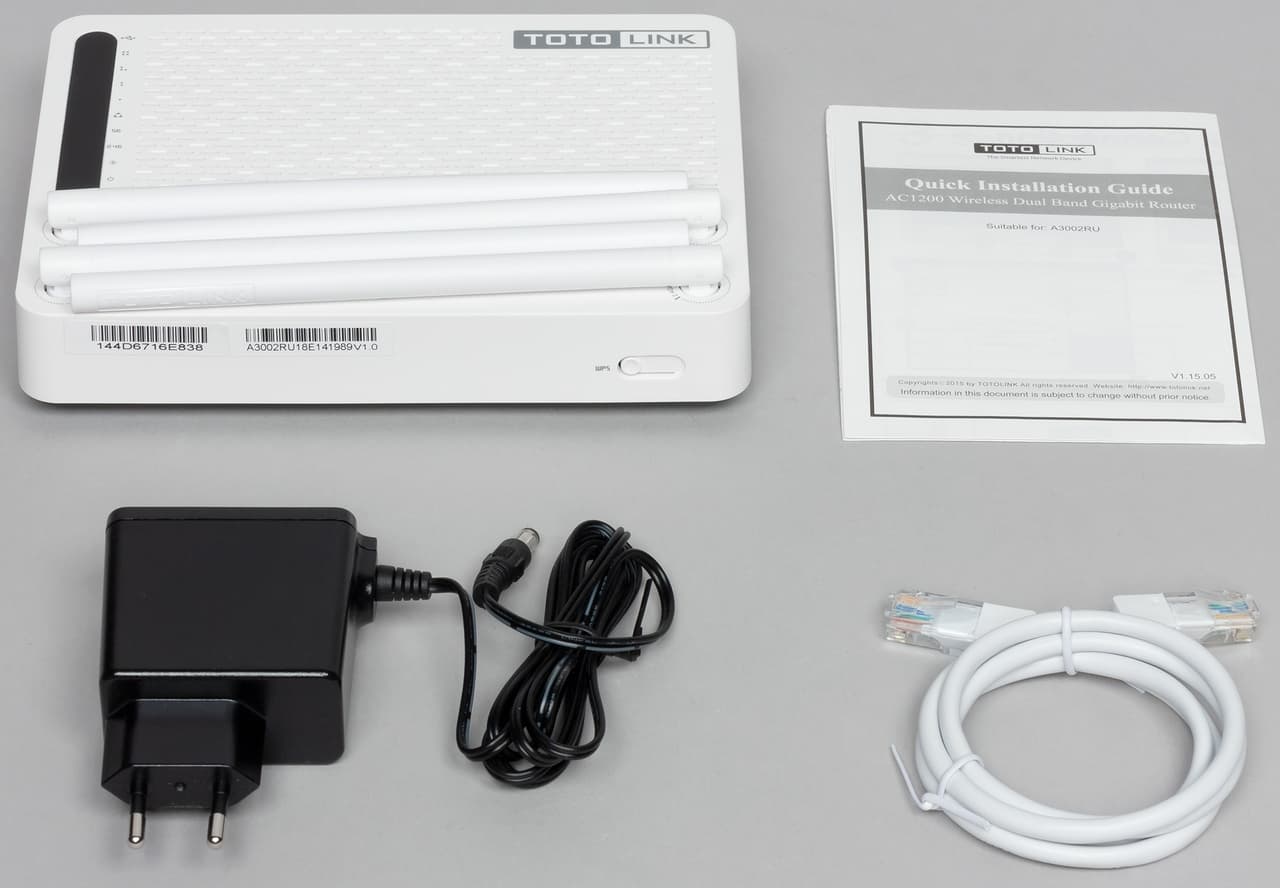

В комплект поставки входит внешний блок питания (12 В 2 А), сетевой патч-корд и листовка-инструкция. Немного жаль, что блок питания черного цвета, но для данного ценового сегмента это не существенно. На сайте компании представлены обновления прошивки, техническое описание и электронная версия краткой инструкции на русском языке.

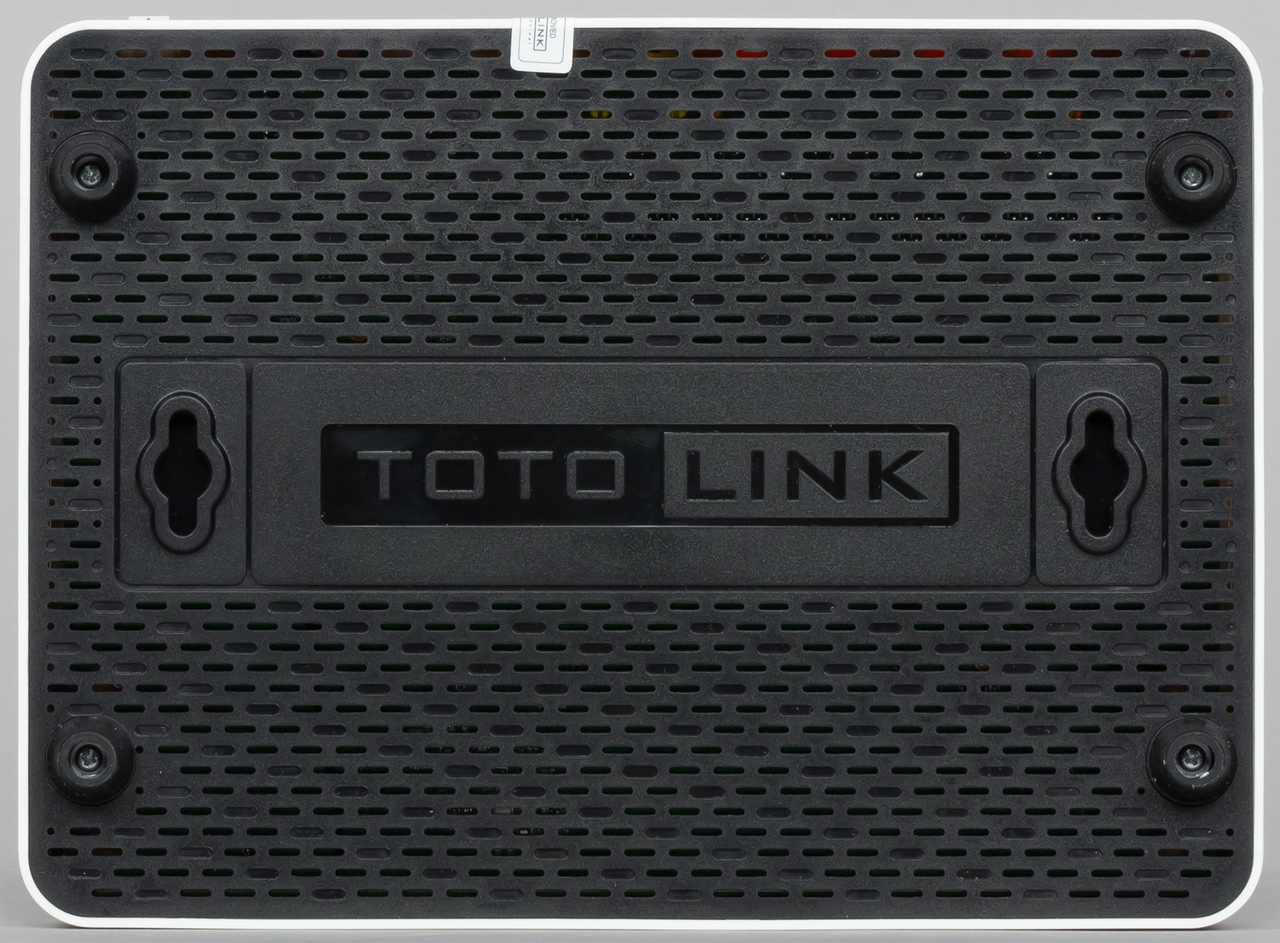

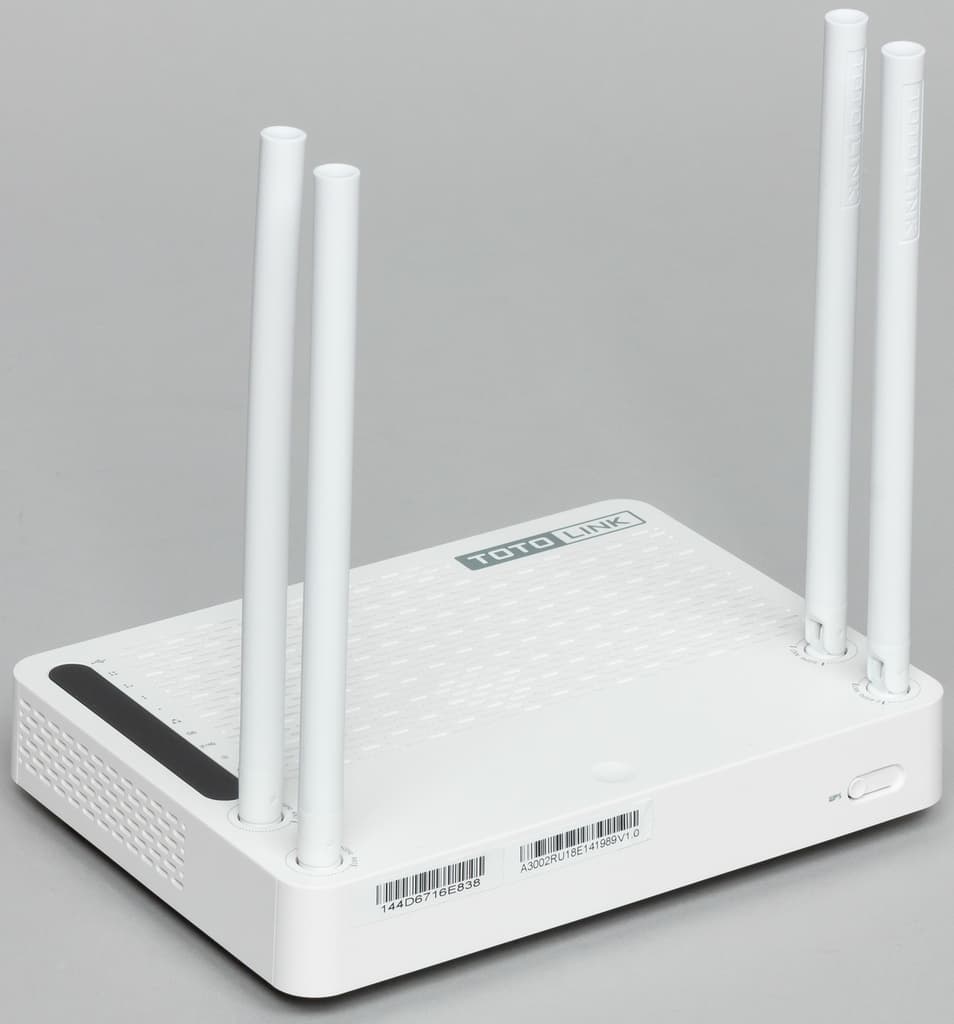

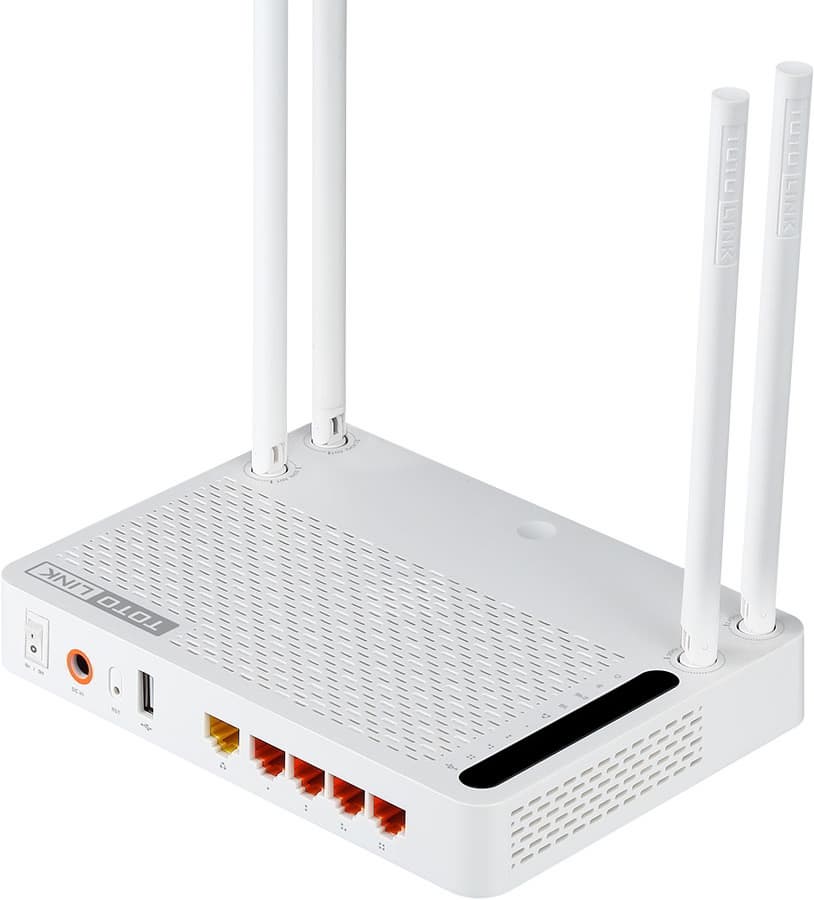

Корпус выполнен из не маркого белого матового пластика. Габаритные размеры составляют 180×130×27 мм без учета кабелей и антенн. Также отметим использование высоких резиновых ножек. Крепление на стену тоже предусмотрено — портами вниз или вверх. Кроме того, нижняя панель имеет логотип производителя и отверстия пассивной вентиляции.

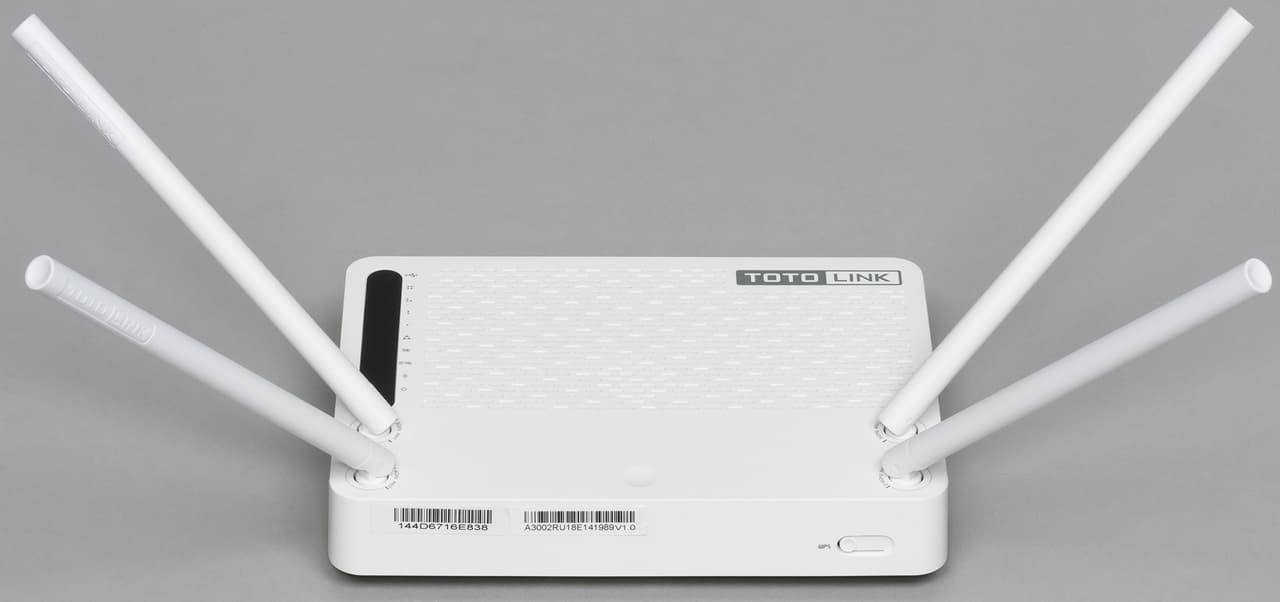

Фирменная особенность дизайна роутеров Totolink — размещение антенн на верхней панели. Они имеют две степени свободы и длину около 160 мм. Всего антенн четыре — по две на каждый диапазон (2,4 и 5 ГГц).

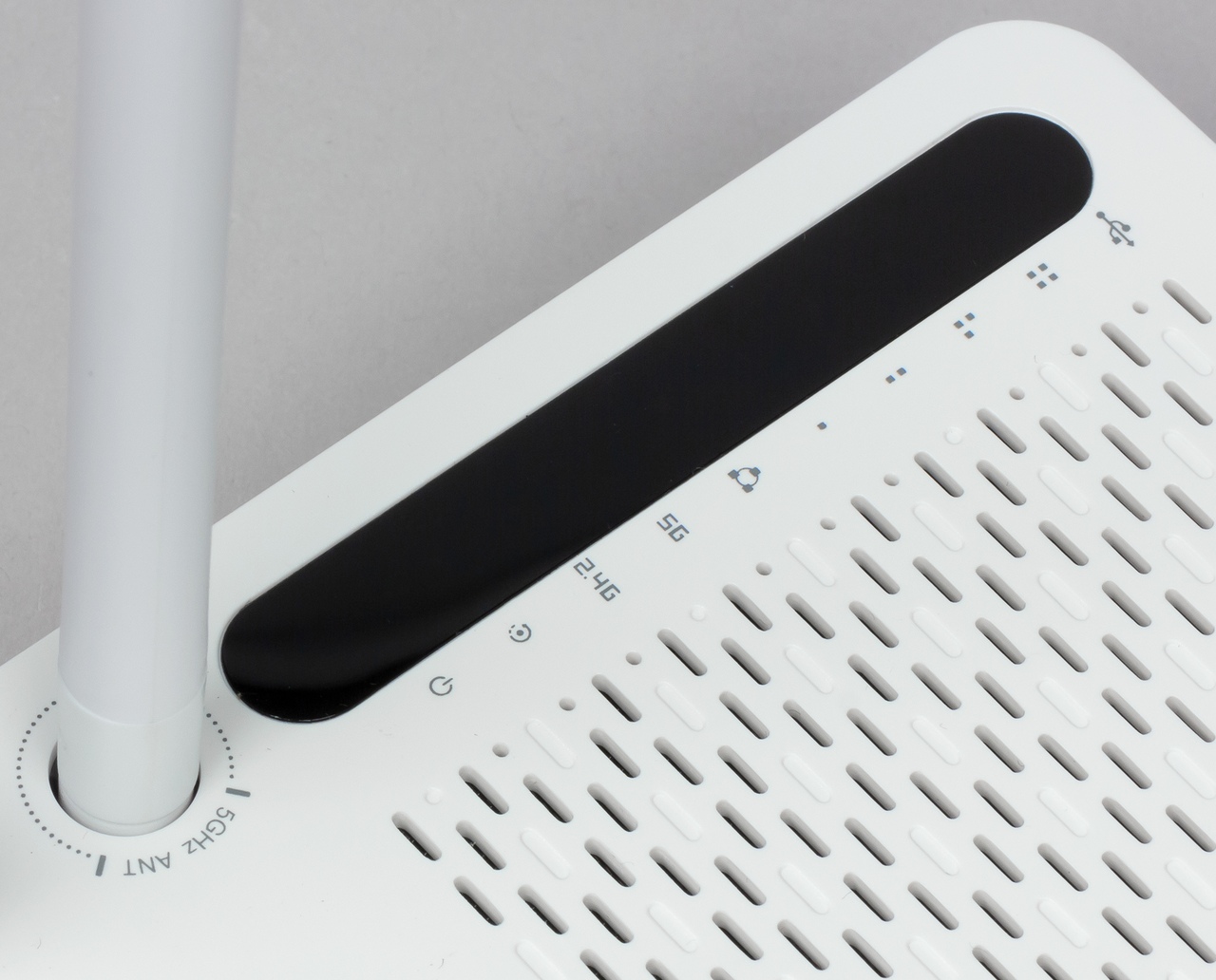

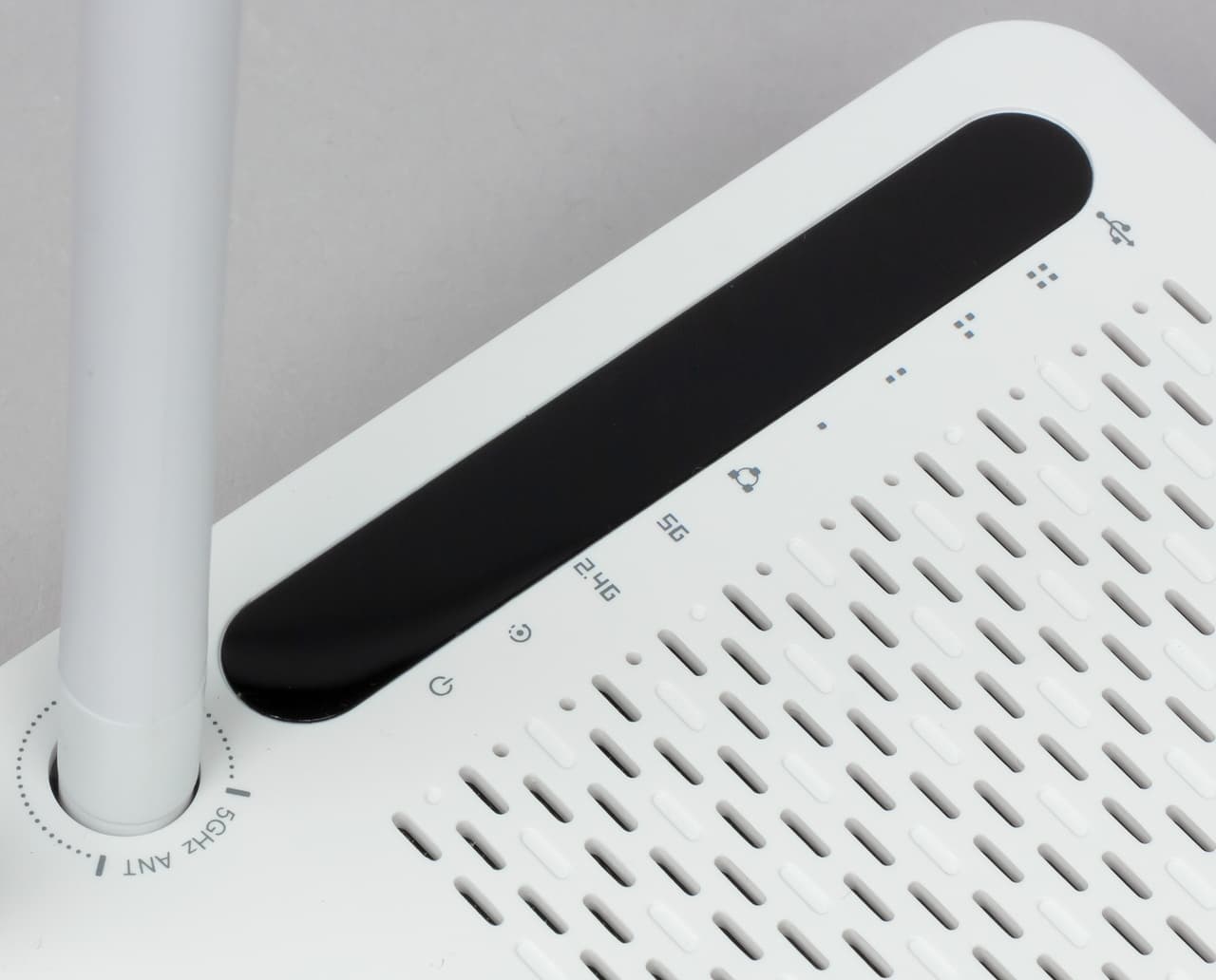

Также сверху мы видим блок небольших индикаторов оранжевого цвета, установленных за темной вставкой. Большую часть оставшейся поверхности занимает решетка вентиляции. Не забыли и про напечатанный логотип производителя.

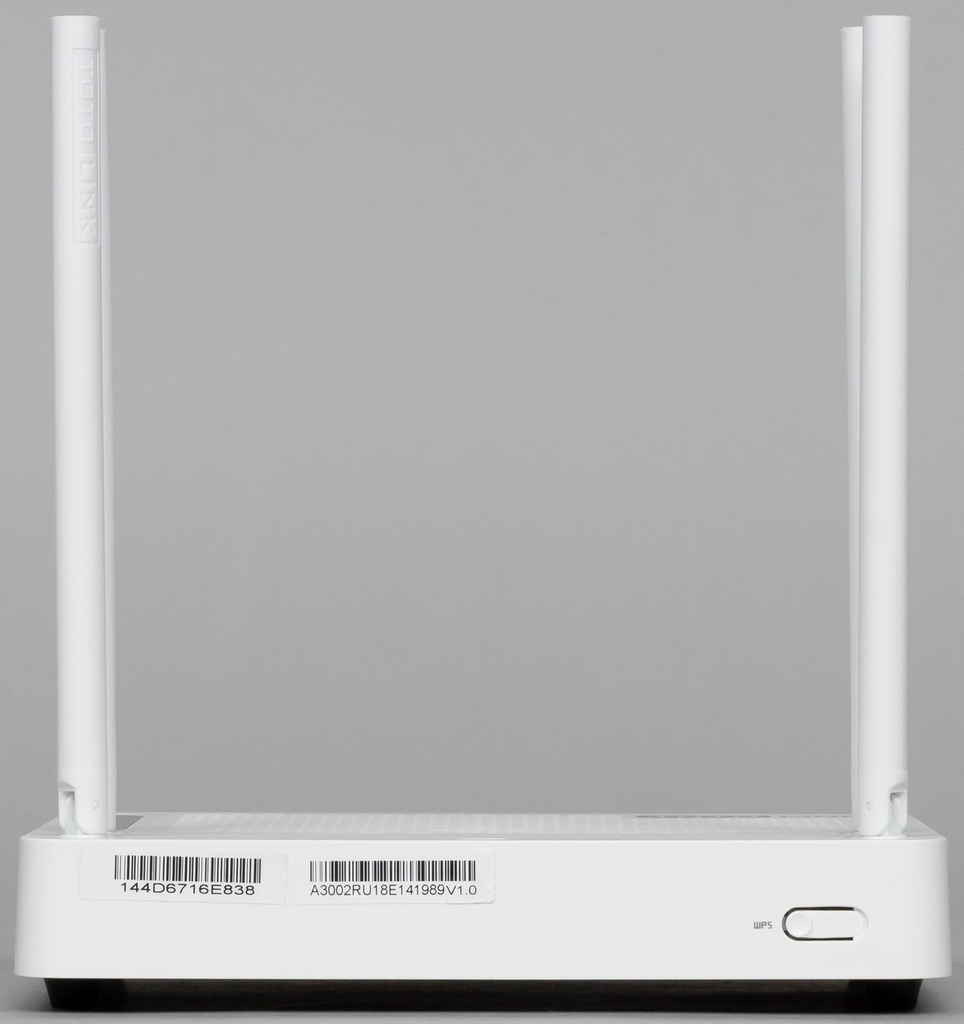

На переднем торце находится кнопка подключения беспроводных устройств по технологии WPS. На боковых торцах есть только решетки вентиляции и текст с информацией по подключению к Web-интерфейсу устройства.

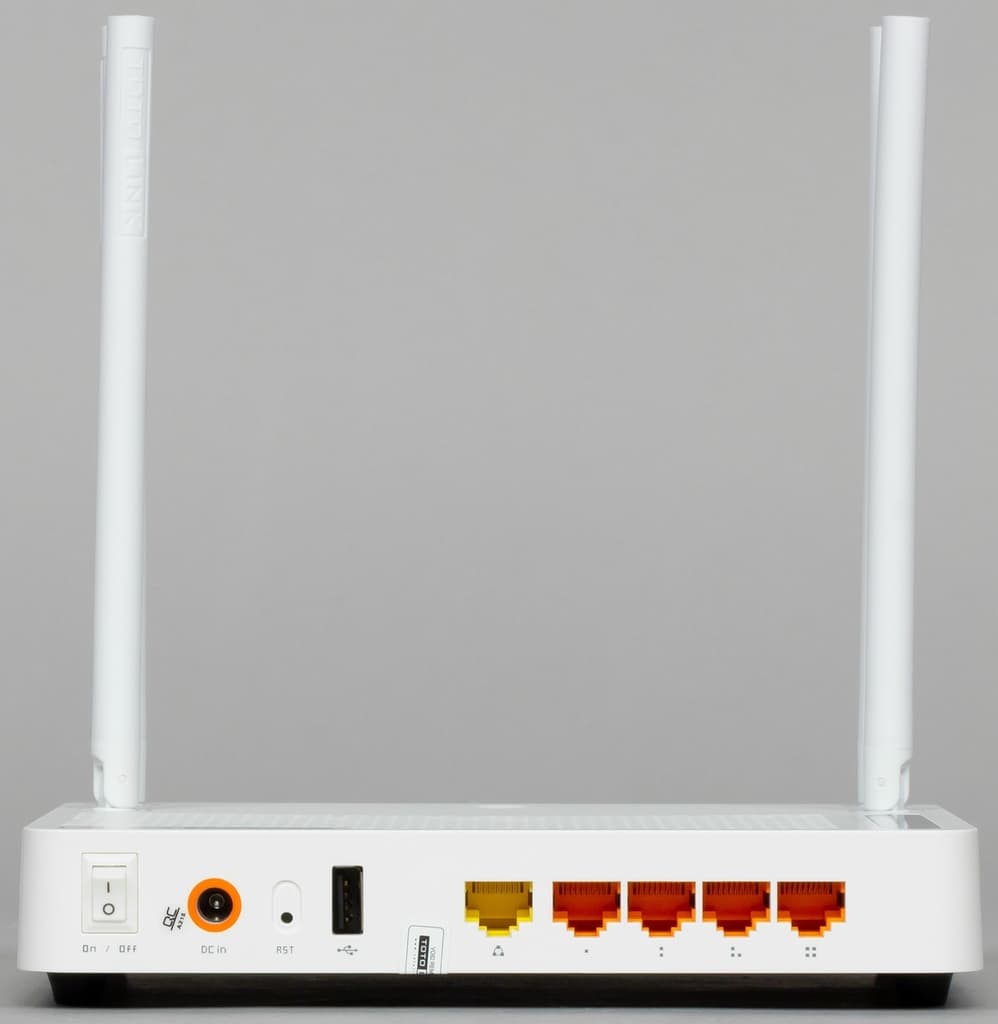

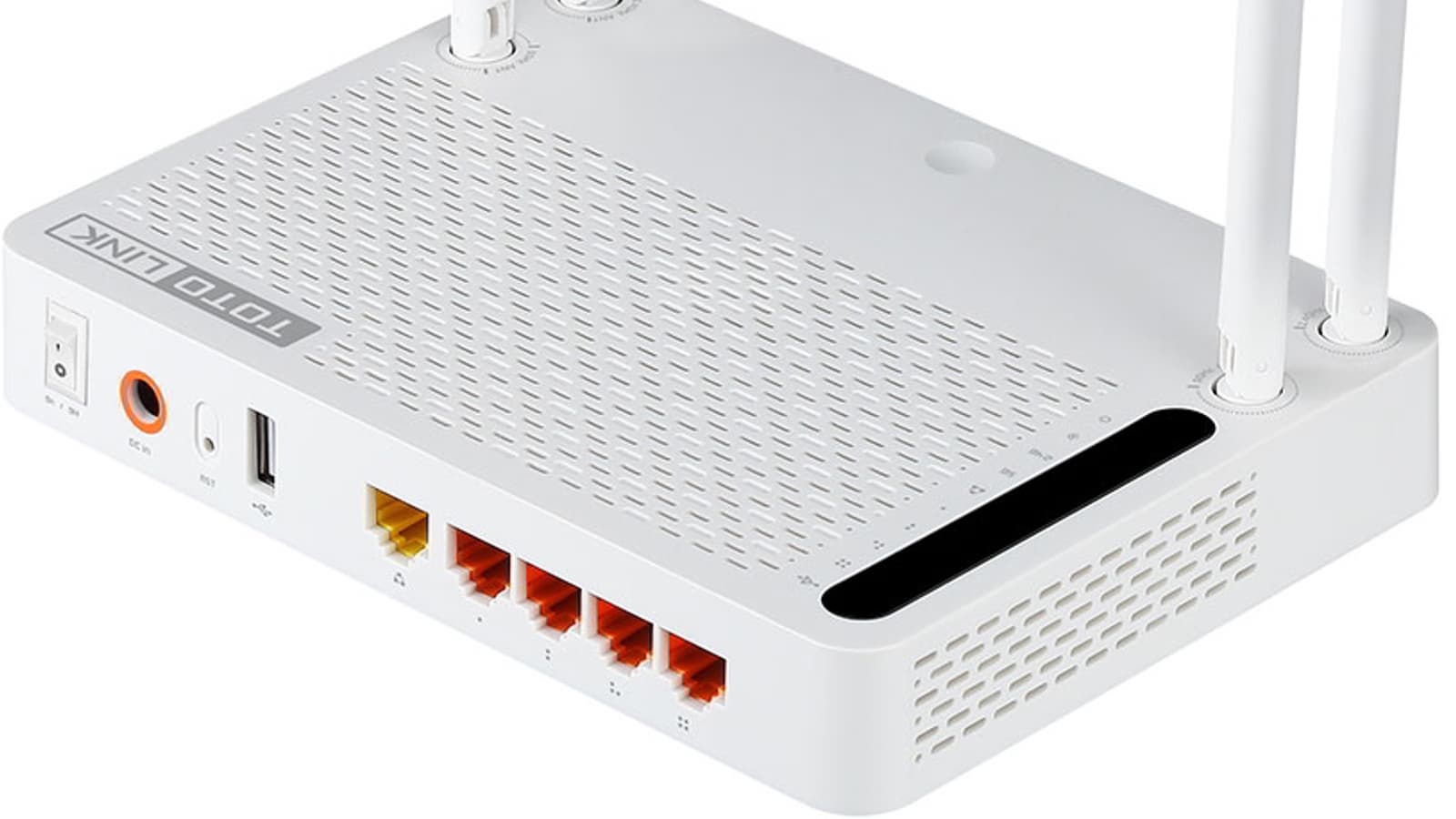

На задней панели расположен вход блока питания и выключатель, скрытая кнопка сброса настроек, порт USB 2.0, один порт WAN и четыре порта LAN. Об активности портов можно судить по индикаторам на верхней панели.

В целом по внешнему виду устройство производит приятное впечатление и представляется достаточно практичным как по дизайну, так и по материалам.

Аппаратные характеристики

Роутер использует уже немолодую, но популярную платформу, разработанную компанией Realtek. Здесь применяется процессор Realtek RTL8197DN с одним ядром, работающим на частоте 660 МГц. Объем оперативной памяти составляет 64 МБ, для прошивки установлено 8 МБ флэш-памяти. Беспроводные точки доступа реализованы на микросхемах Realtek RTL8812AR (5 ГГц, протоколы 802.11a/n/ac, две антенны, до 867 Мбит/с) и Realtek RTL8192ER (2,4 ГГц, протоколы 802.11b/g/n, до 300 Мбит/с). Поскольку центральный процессор имеет встроенный коммутатор только с поддержкой 100 Мбит/с, в роутере установлен дополнительный внешний коммутатор Realtek RTL8367RB, что позволило реализовать 1 Гбит/с на портах WAN и LAN. Что касается порта USB 2.0, то обслуживающий его контроллер находится в центральном процессоре.

Радиаторов или экранов на микросхемах нет. При интенсивной работе корпус роутера немного нагревается. Кабели от антенн припаяны к плате. Присутствует консольный порт, через который можно получить доступ к консоли встроенной операционной системы.

Тестирование роутера проводилось с прошивкой версии V3.2.4-B20190312.1620, установленной в предоставленном на тест устройстве.

Формально для использованной аппаратной платформы есть и альтернативные прошивки, однако, для конкретной рассматриваемой модели найти что-то актуальное непросто.

Настройка и возможности

Интерфейс роутера представлен на русском, украинском и английском языках. Дизайн полной версии интерфейса стандартный с деревом меню в левой части. Дополнительно есть кнопки перезагрузки и вызова справочной системы (последняя, правда, не работала).

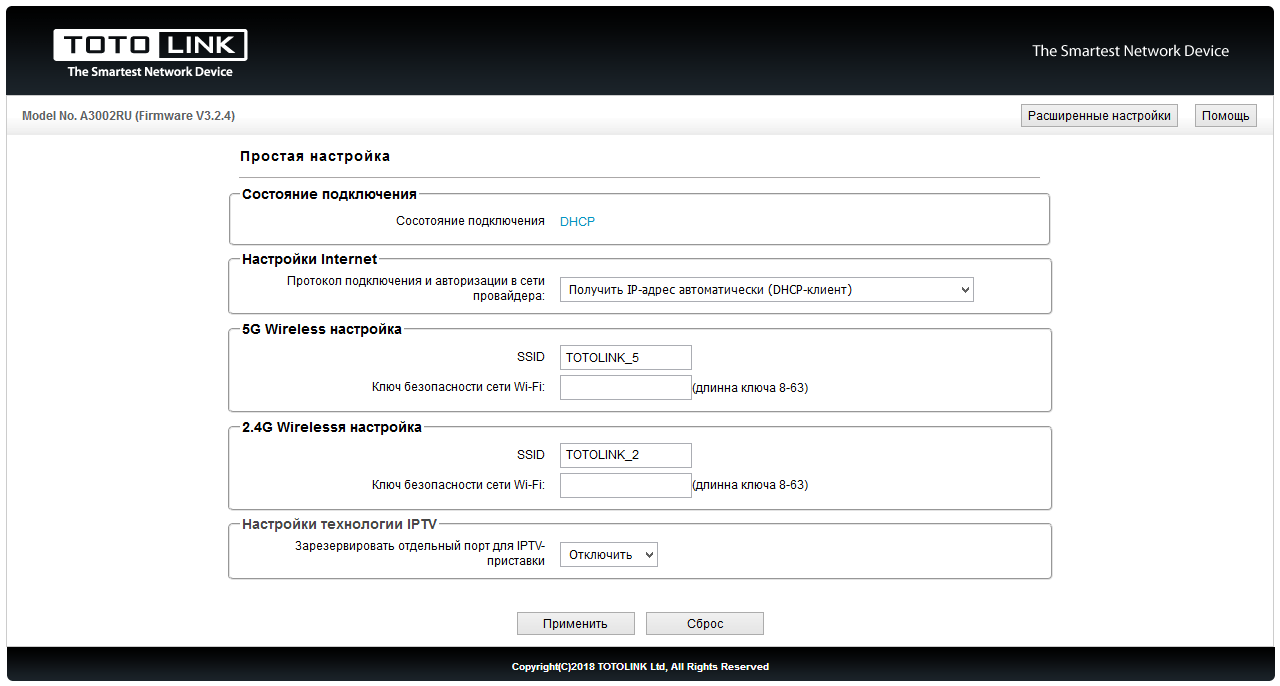

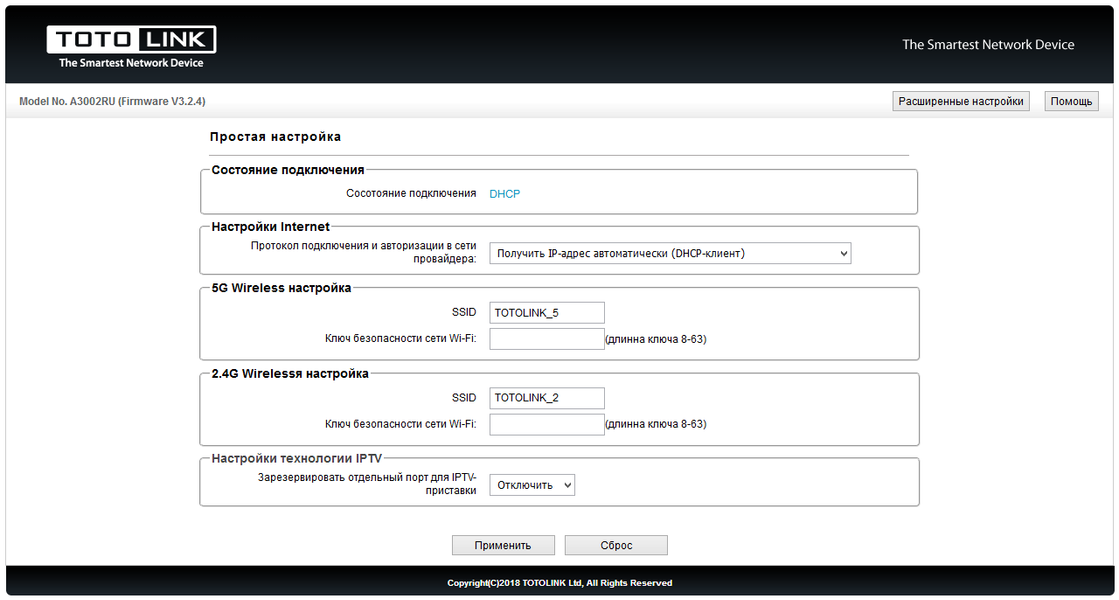

Для начала работы может быть достаточно единственной страницы «Простая настройка», где выбираются параметры интернет-подключения, имена и пароли беспроводных сетей, а также настраивается IPTV. Но в полную версию тоже стоит заглянуть в любом случае.

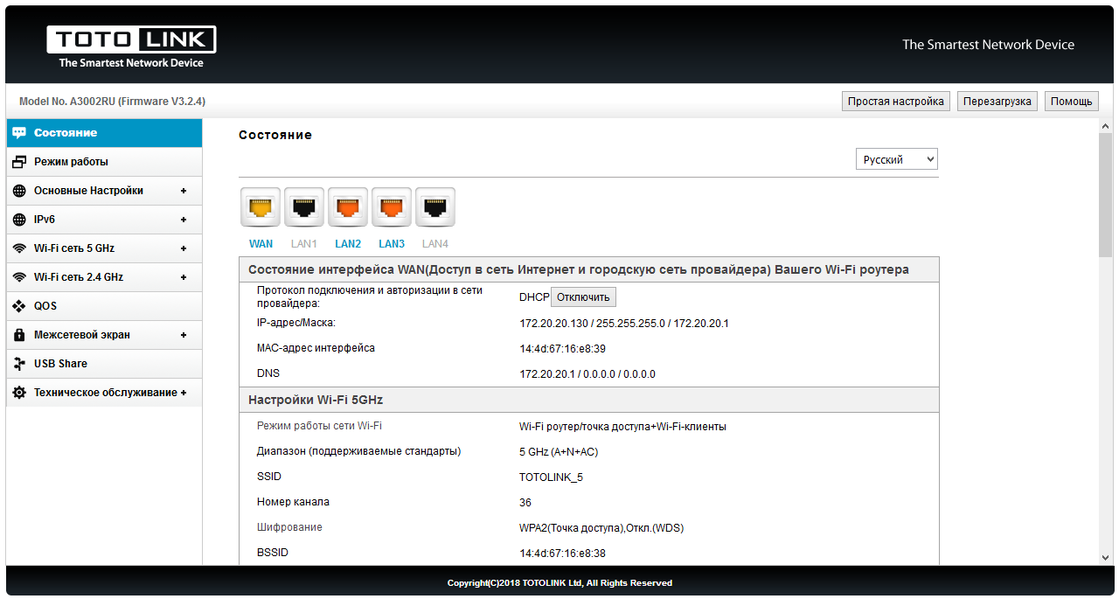

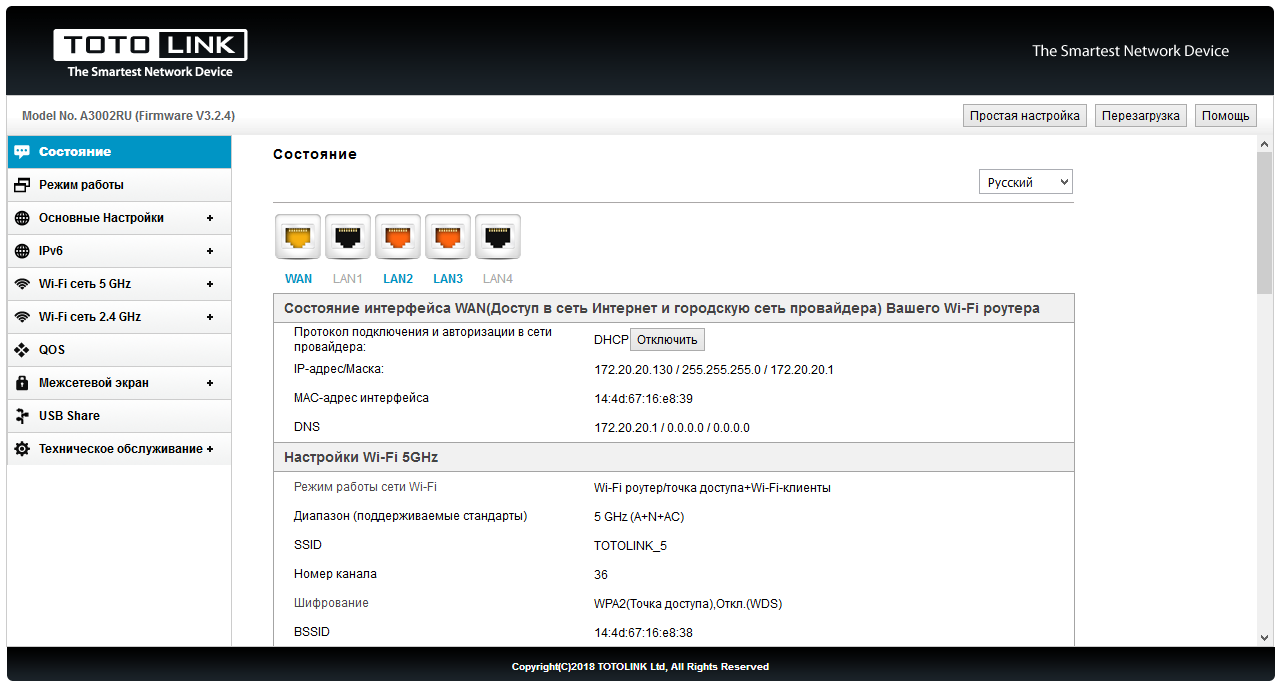

На первой странице «Состояние» полной версии интерфейса представлена информация о текущем состоянии интерфейсов роутера, а также некоторые данные о потреблении ресурсов, в частности загрузка процессора и оперативной памяти.

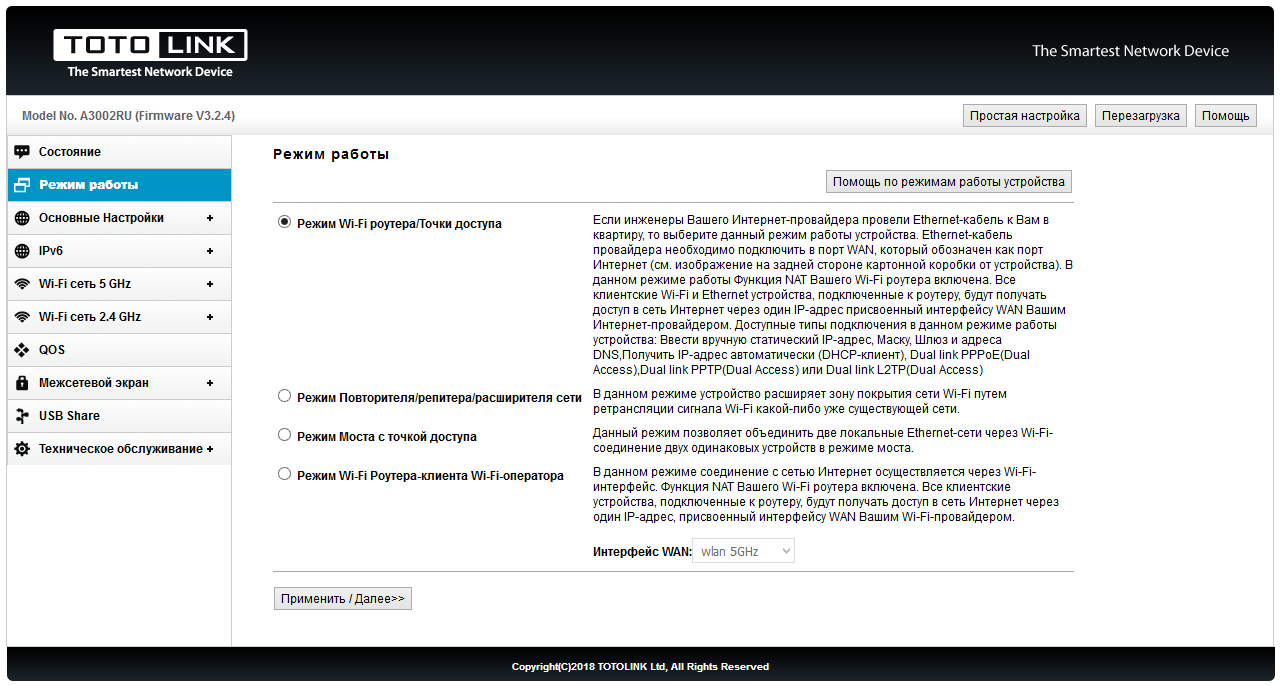

Как и большинство подобных устройств, данная модель может использоваться не только в режиме беспроводного роутера, а также как точка доступа, мост (адаптер) и повторитель беспроводной сети. Кроме того, предусмотрена работа в режиме роутера с подключением к провайдеру по беспроводной сети. Учитывая невысокую стоимость данной модели, дополнительные режимы вполне могут быть востребованы.

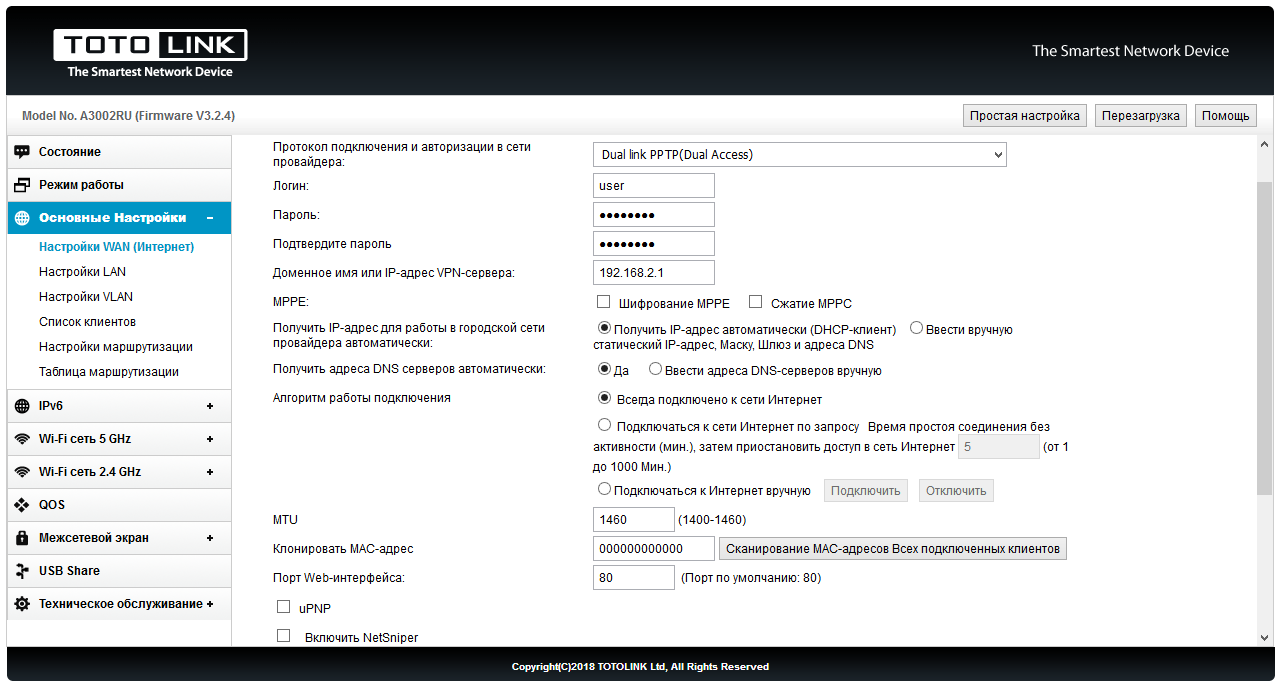

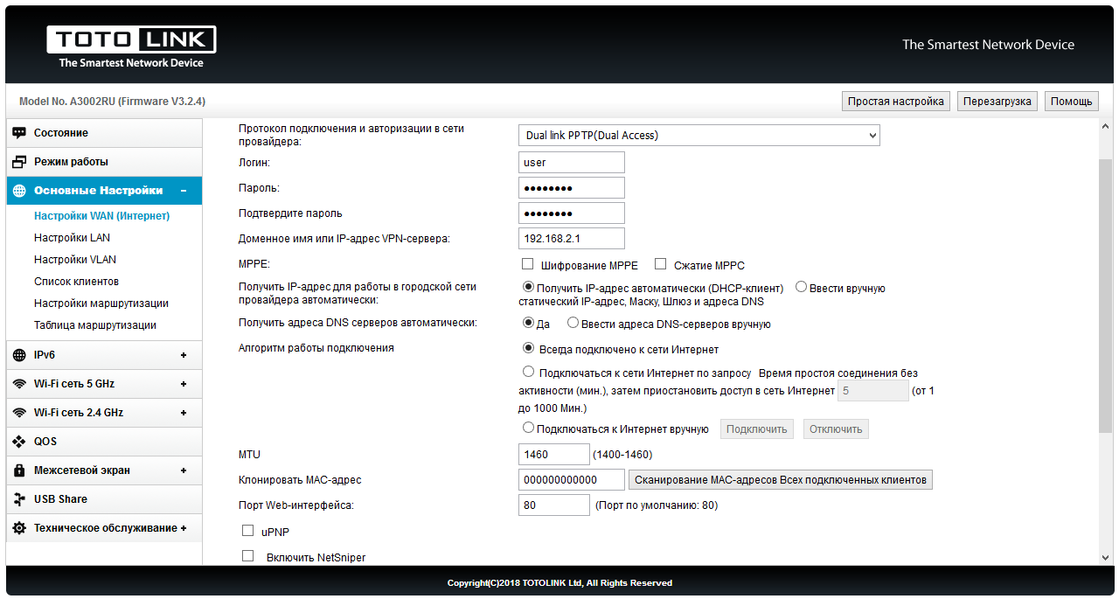

В разделе «Основные настройки» находятся страницы с параметрами интерфейсов WAN и LAN. Для подключения к интернету поддерживаются режимы IPoE, PPPoE, PPTP и L2TP. При этом предусмотрена возможность изменения MAC-адреса порта, включение сервисов IGMP, а также разрешение доступа к настройкам со стороны внешнего интерфейса. Для режимов с аккаунтом пользователя можно использовать постоянное подключение, отключение от сервера по запросу или ручное управление. Клиент DDNS с поддержкой трех серсвисов настраивается в разделе «Техническое обслуживание».

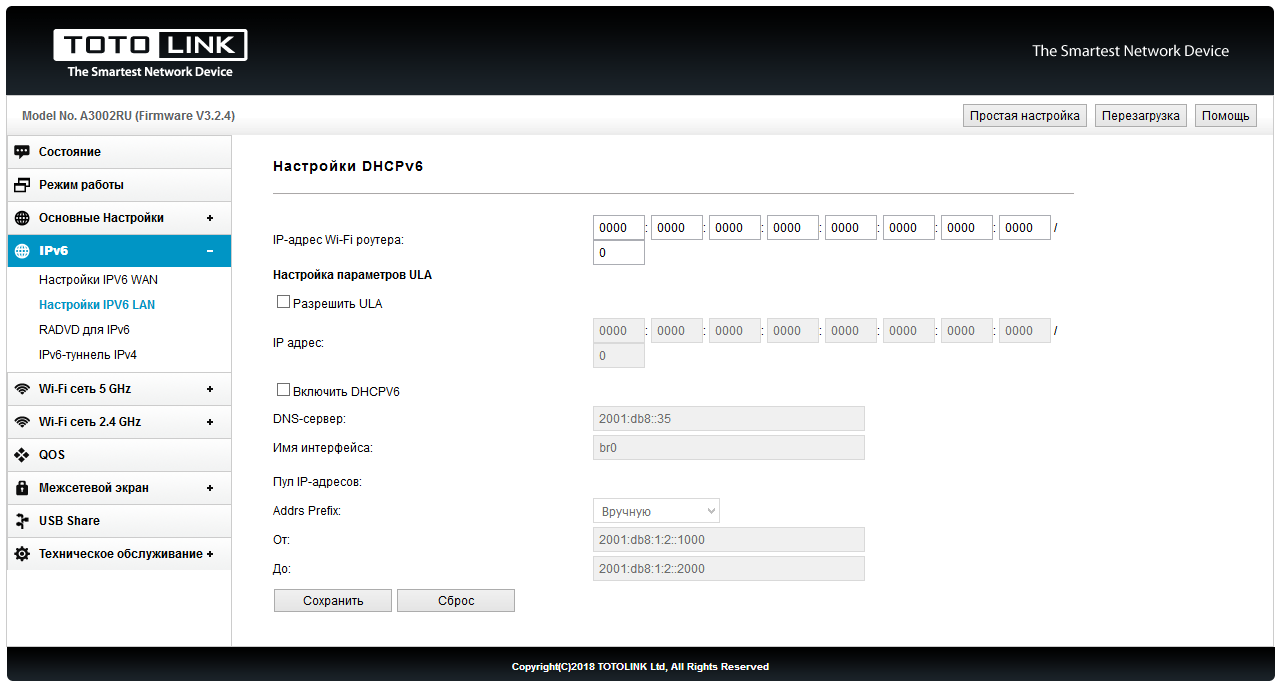

Отдельная группа страниц посвящена настройкам протокола IPv6. Несмотря на его преимущества, этот вариант организации сетей все еще остается экзотическим и мало где встречается на практике в домашнем сегменте.

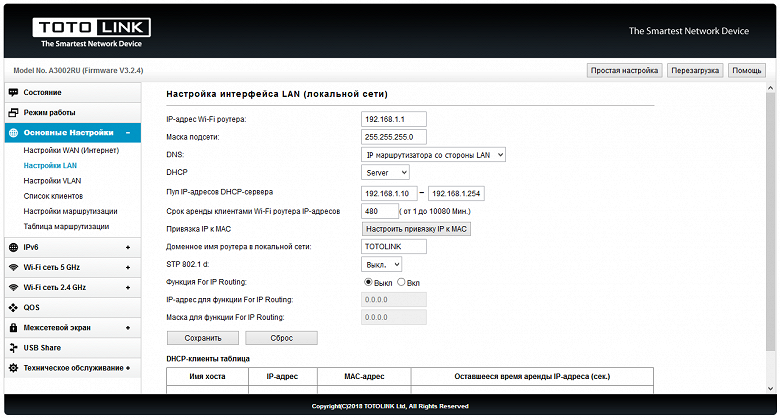

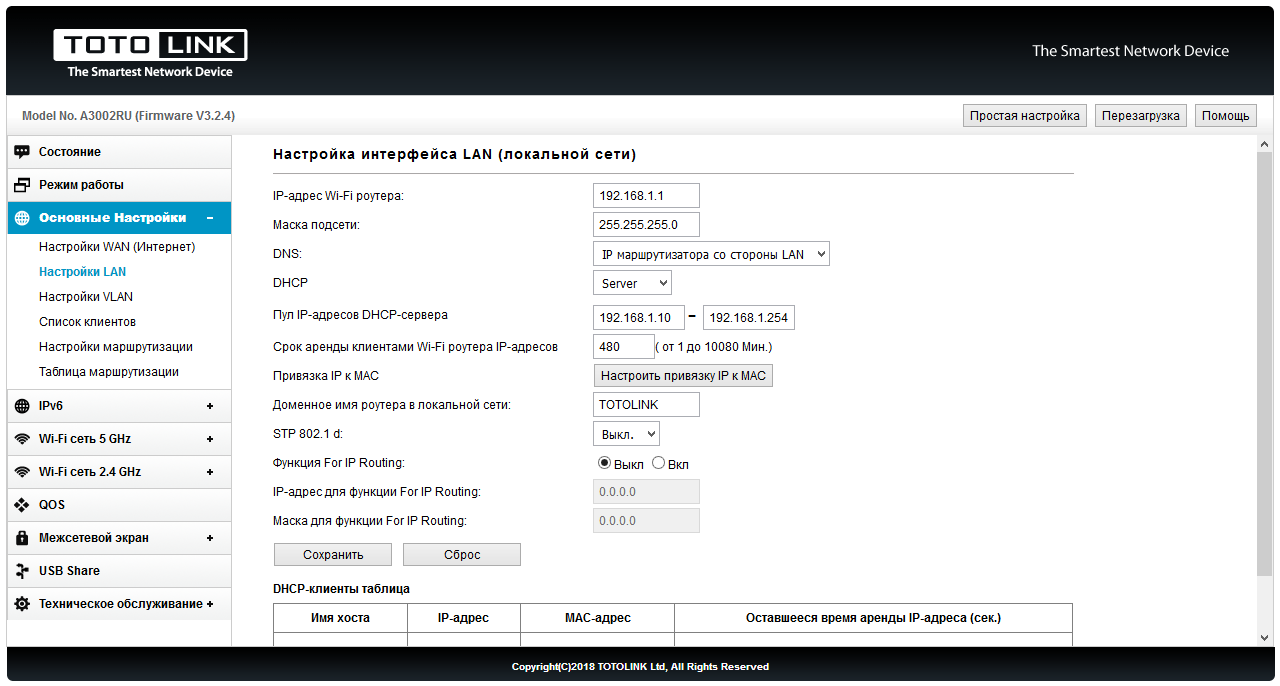

Для сегмента локальной сети также все знакомо — настройка собственного адреса, выбор диапазона адресов для раздачи клиентам по DHCP, назначение фиксированных пар MAC-IP. Посмотреть текущие назначения можно на странице «Список клиентов». На ней же приводится информация о таблице ARP, что может пригодиться при диагностике.

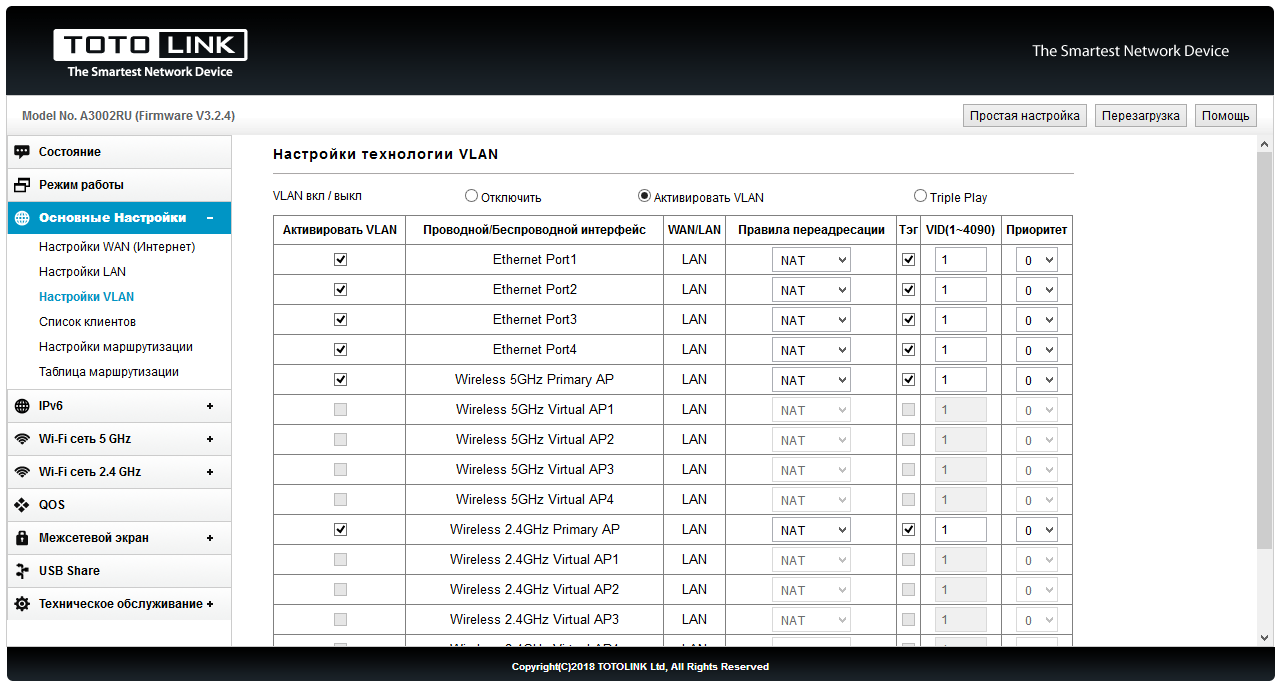

Технология VLAN используется в данном случае преимущественно для реализации трансляций IPTV с тегированным на стороне провайдера трафиком. Но есть и расширенный вариант настройки, где можно самостоятельно выбрать порты и интерфейсы.

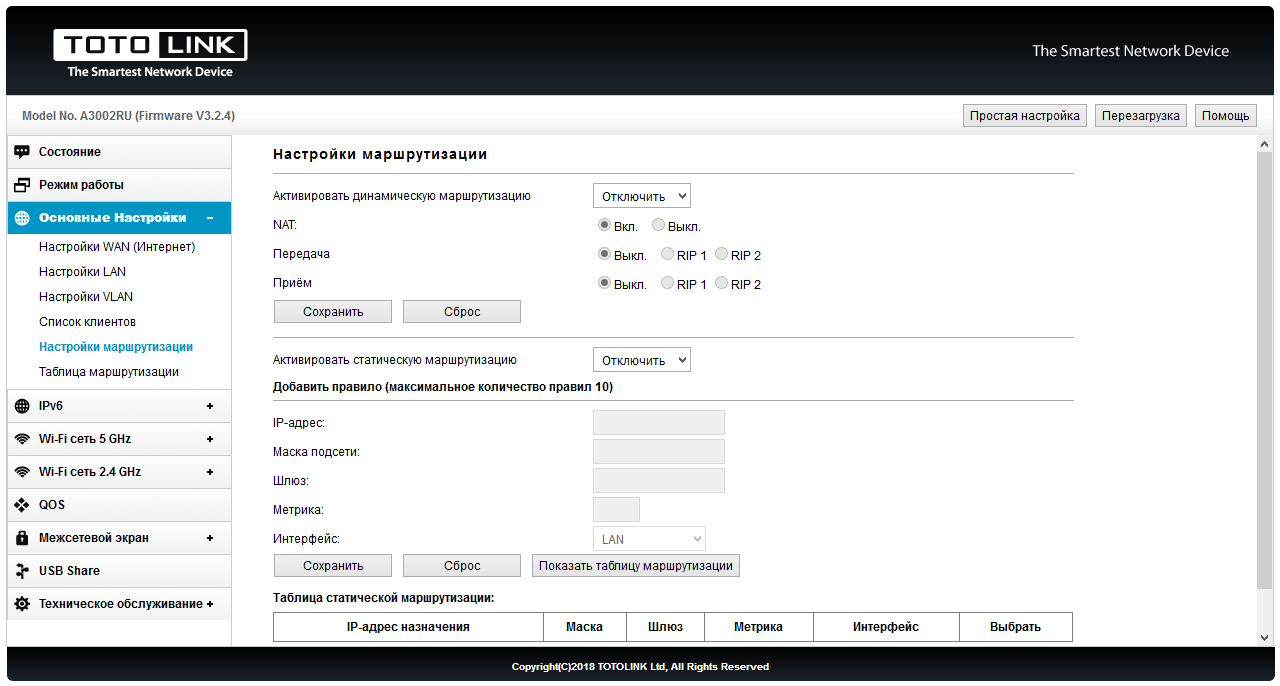

Роутер поддерживает протоколы динамической маршрутизации и позволяет посмотреть текущее состояние таблицы маршрутизации.

Настройки беспроводных точек доступа для диапазонов 2,4 ГГц и 5 ГГц находятся в разных группах и мало отличаются друг от друга.

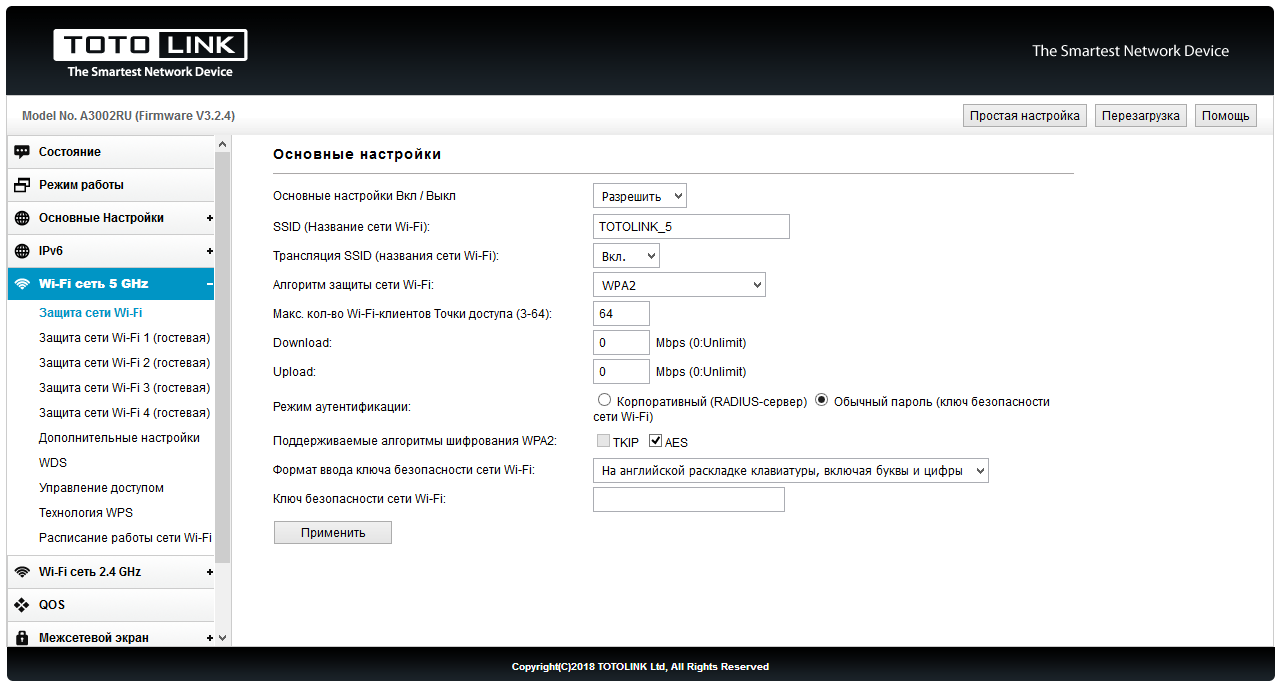

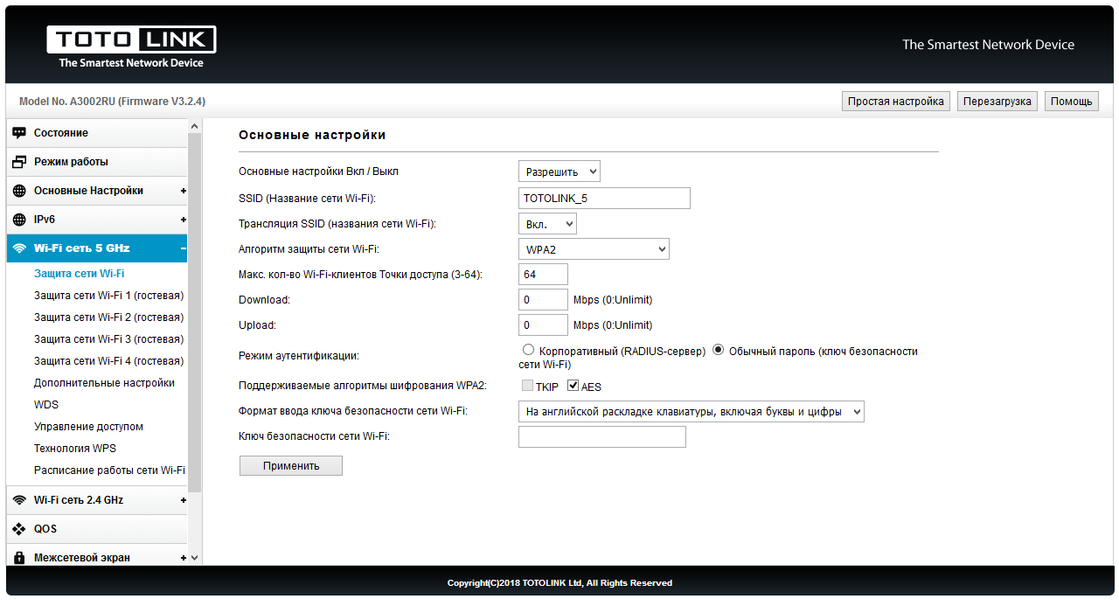

На первой странице находятся основные параметры — имя беспроводной сети и пароль. Кроме того, здесь можно ограничить число клиентов и установить лимиты скоростей.

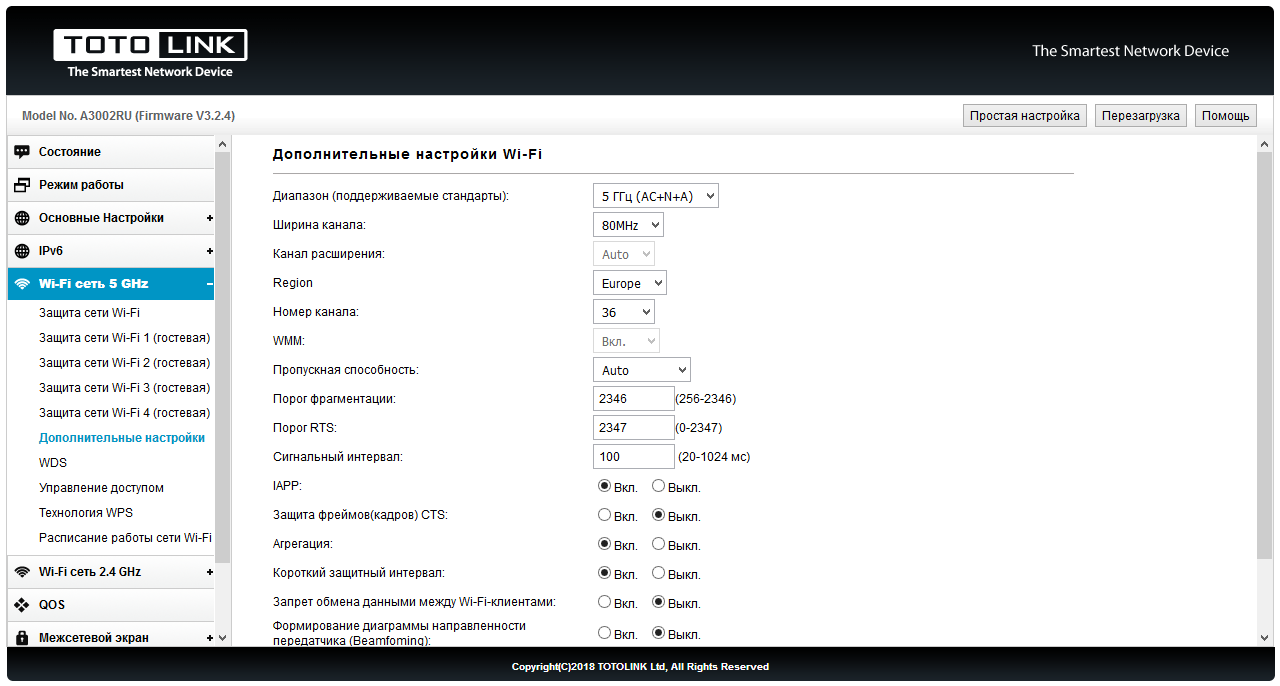

Для достижения оптимального результата стоит заглянуть и на страницу «Дополнительные настройки». Здесь можно выбрать режим, номер и ширину канала, установить дополнительные опции точек доступа.

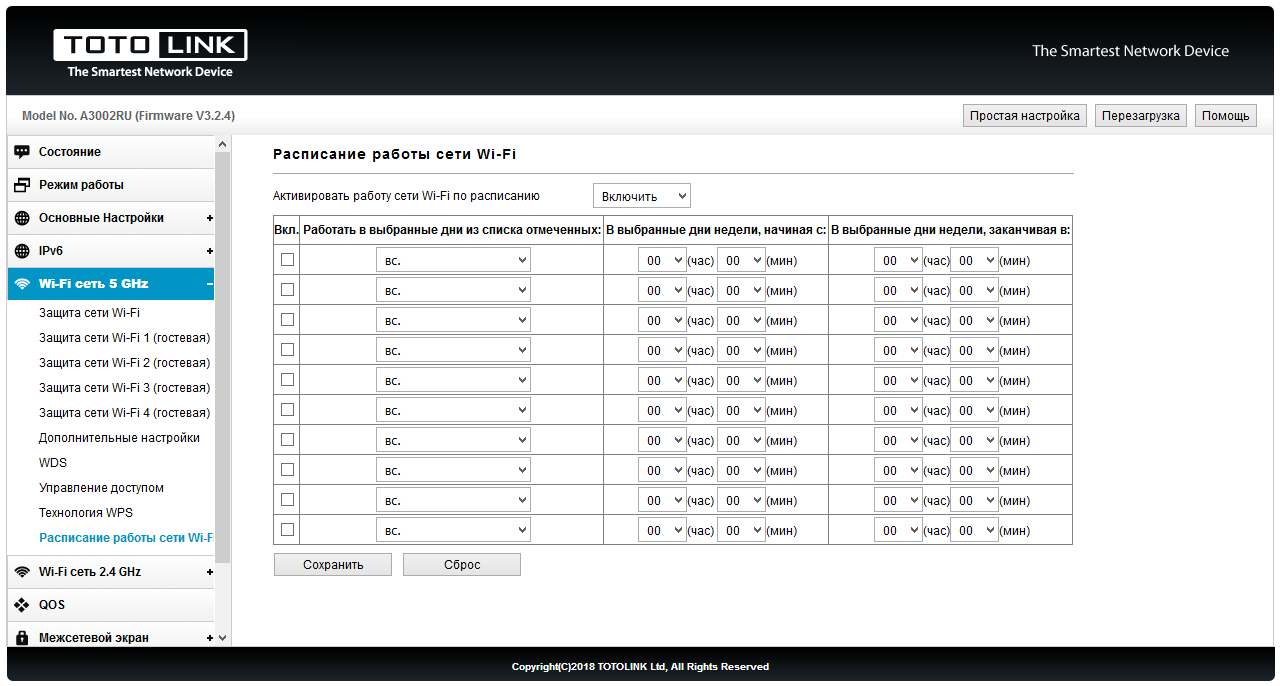

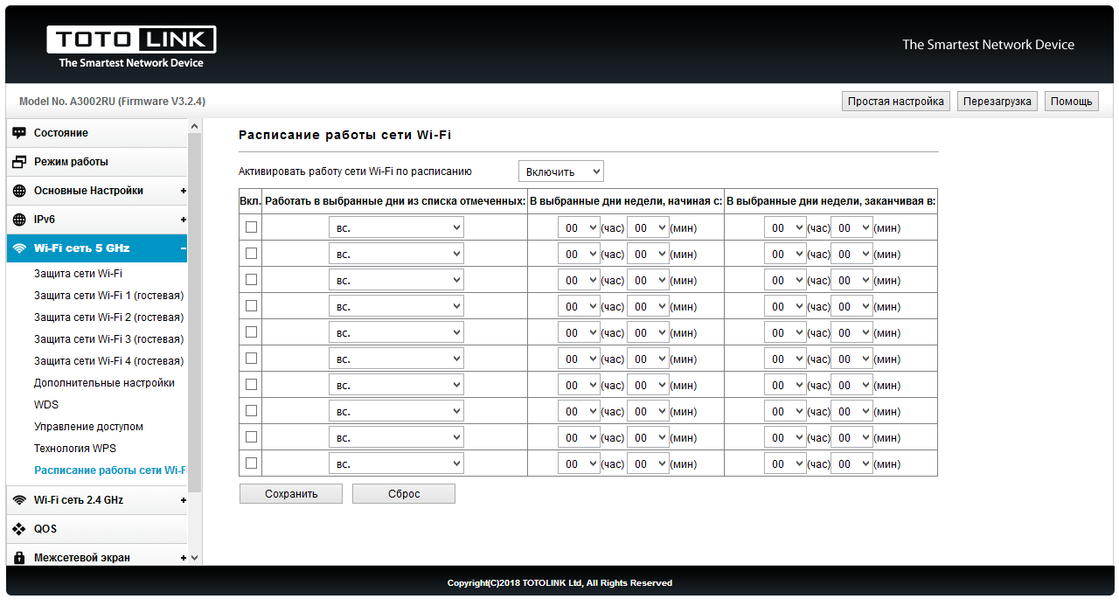

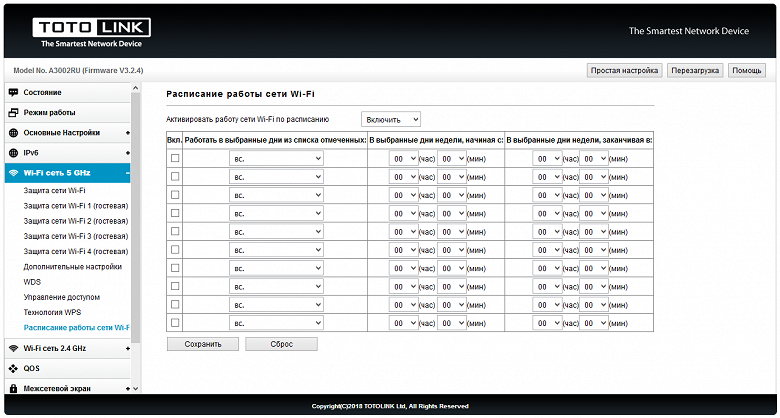

В прошивке роутера предусмотрено использование технологий WPS и WDS, фильтр MAC-адресов клиентов (черный или белый список, максимум 20 записей), программирование расписания работы точек доступа (до десяти правил из дня недели и времени начала и окончания работы).

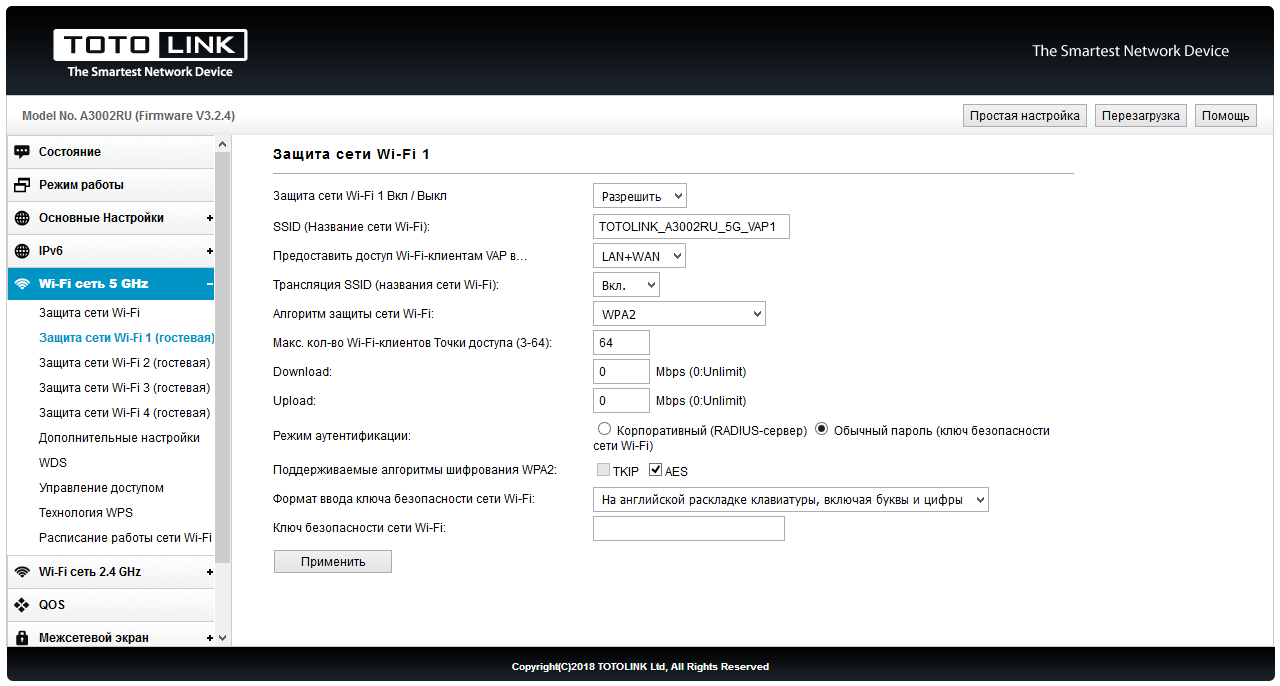

Кроме основных точек доступа пользователь может организовать до четырех гостевых в каждом диапазоне. Для них указывается собственное имя, пароль, ограничения скоростей. При необходимости можно разрешить гостям доступ к основной локальной сети.

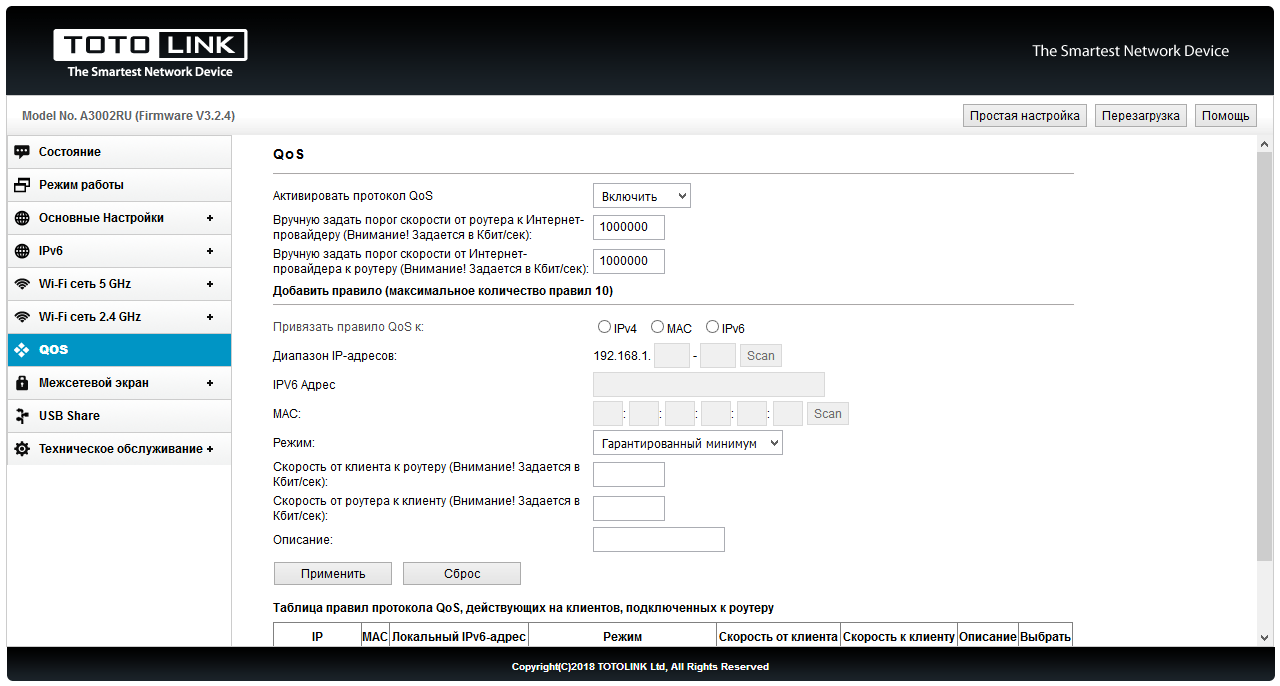

Производители недорогих роутеров на относительно слабых платформах продолжают включать в прошивки сервис управления полосой пропускания (QoS). Однако, на наш взгляд, в бюджетном сегменте это редко бывает востребовано, а многие реализации существенно снижают общую производительность роутеров. В частности, у рассматриваемой модели можно запрограммировать до десяти правил для MAC- или IP-адресов с указанием гарантированных минимумов или возможных максимумов скоростей.

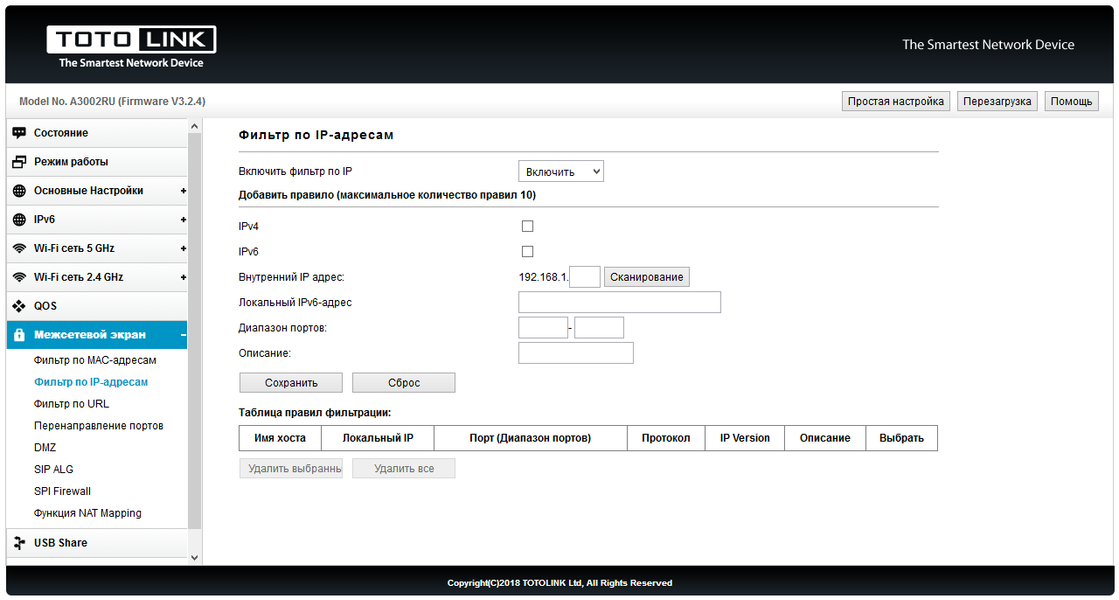

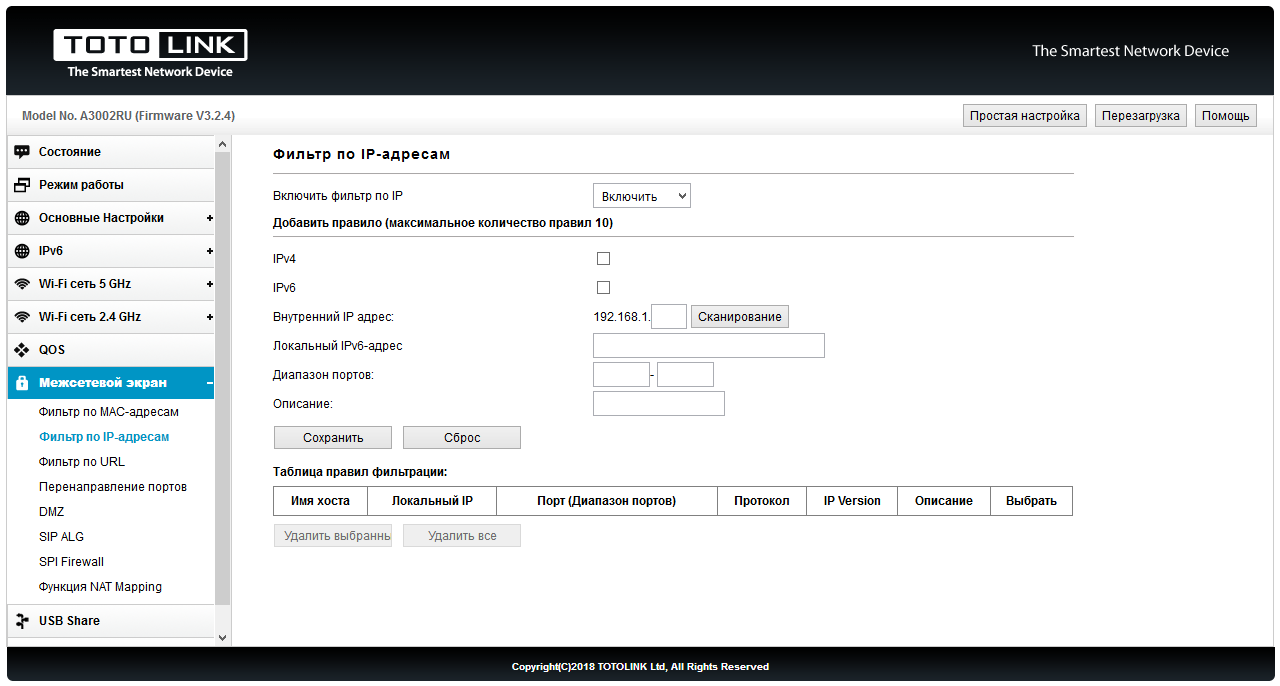

Встроенный «Межсетевой экран» поддерживает несколько вариантов ограничения доступа. На странице «Фильтр по MAC-адресам» можно реализовать белый или черный список клиентов для доступа в интернет. «Фильтр по IP-адресам» позволяет закрыть для определенных клиентов локальной сети сервисы в интернете (по номерам портов). «Фильтр по URL» блокирует сайты по имени домена. Плюс здесь есть пункт отключения межсетевого экрана SPI. Заметим, что в разделе «Техническое обслуживание» дополнительно можно настроить функцию защиты от DoS атак.

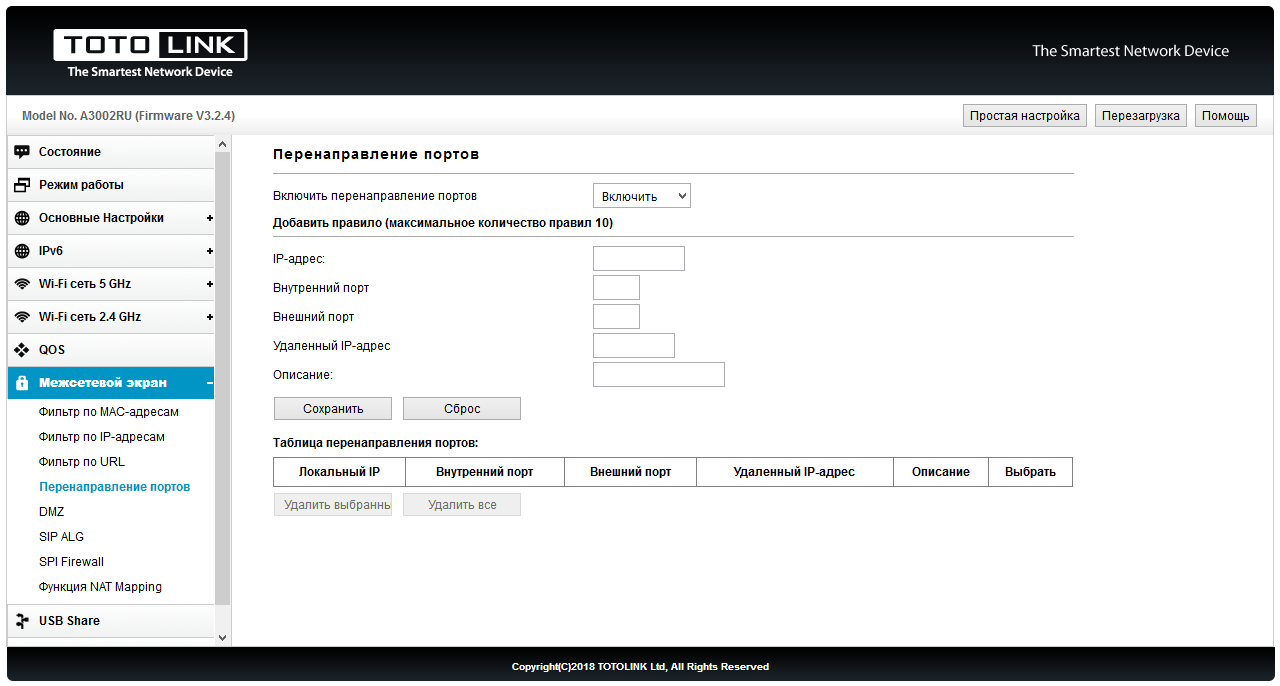

В этом же разделе находятся страницы для настройки удаленного доступа к сервиса локальной сети — перенаправления портов, DMZ и SIP ALG. Ничего необычного здесь нет. Заметим только, что в правилах трансляции портов можно использовать разные номера для внешних и внутренних портов, но диапазоны не поддерживаются.

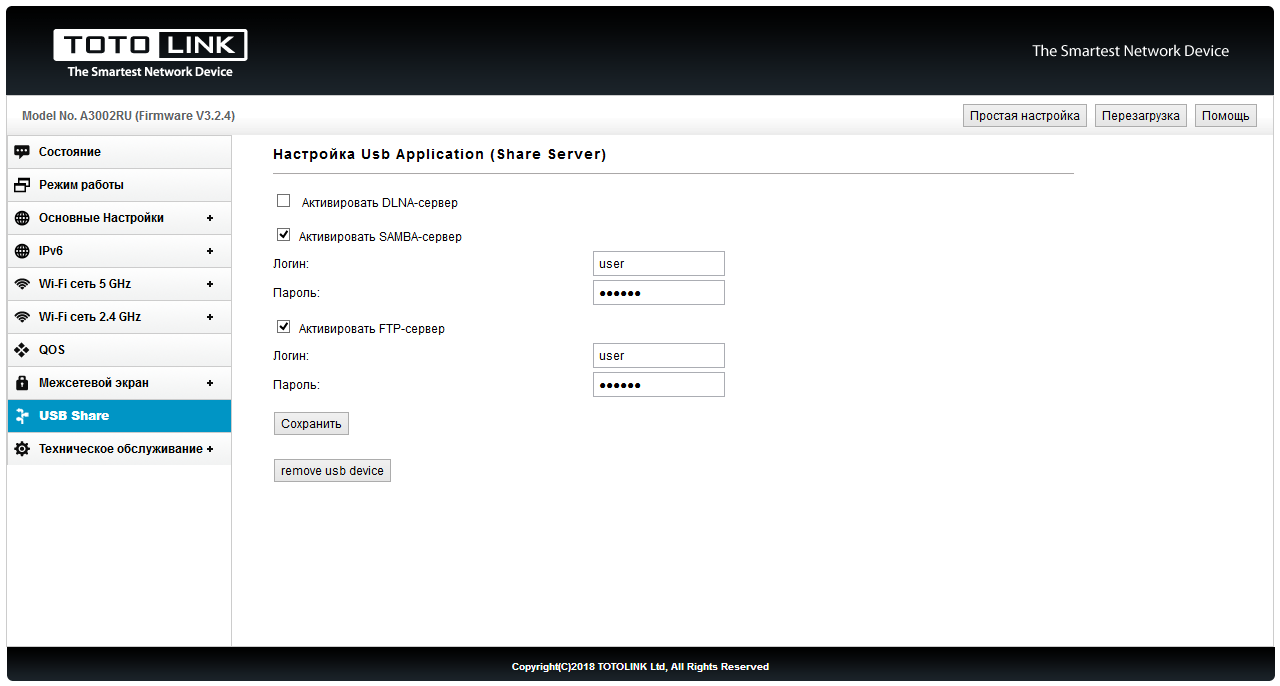

Роутер оборудован одним портом USB 2.0, который может использоваться для подключения внешних накопителей. Для них поддерживаются файловые системы NTFS, FAT32 и exFAT. Доступ к файлам осуществляется по протоколам SMB и FTP. Для данных протоколов можно указать только по одному аккаунту с полными правами. Несколько странно, что оба протокола работают только из локального сегмента сети. Через интернет доступ к серверу FTP нам получить не удалось. Кроме того, можно включить сервер DLNA для трансляции медиаконтента на совместимые приемники.

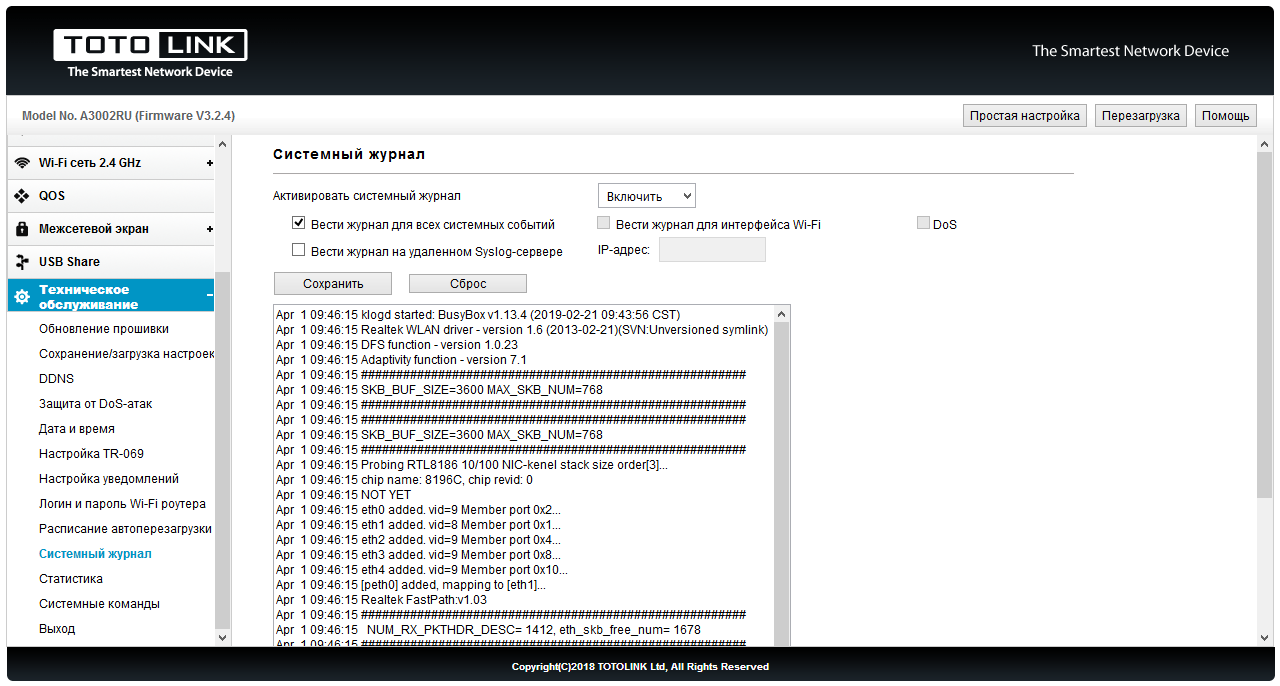

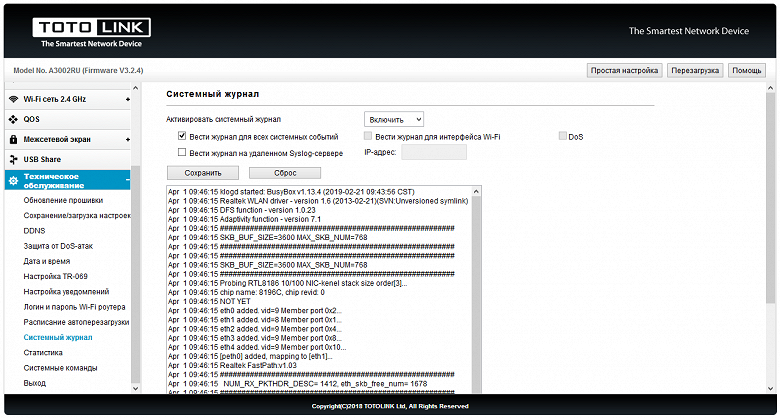

Завершает настройки самая многочисленная группа страниц — «Техническое обслуживание». В нем можно найти привычные для данного типа оборудования функции — изменение пароля администратора (имя пользователя, кстати, тоже можно поменять), обновление прошивки (в ручном режиме из файла), сохранение/восстановление/сброс настроек, синхронизация времени, журнал системных событий (поддерживается отправка на сервер syslog), тестовые утилиты ping и traceroute. Из дополнительных опций отметим ведение статистики трафика в пакетах по интерфейсам, настройку расписания перезагрузки, протокол контроля и управления со стороны провайдера TR-069.

По набору функций и возможностей встроенное программное обеспечение сложно назвать уникальным. В прошивки есть большинство наиболее востребованных потребителями сервисов, но не более того. При этом многие дополнительные функции реализованы только на базовом уровне. Из потенциально наиболее интересных отметим гостевые сети и расписание работы Wi-Fi.

Тестирование

Перед комментированием результатов тестов, напомним конфигурацию устройства. Использованный в роутере процессор не поддерживает штатно гигабитные проводные порты, поэтому для их реализации используется отдельный сетевой коммутатор. Радиоблоки здесь также внешние и поддерживают скорости подключения до 300 Мбит/с в диапазоне 2,4 ГГц и до 867 Мбит/с в диапазоне 5 ГГц с протоколом 802.11ac. А вот контроллер USB находится именно в главном процессоре.

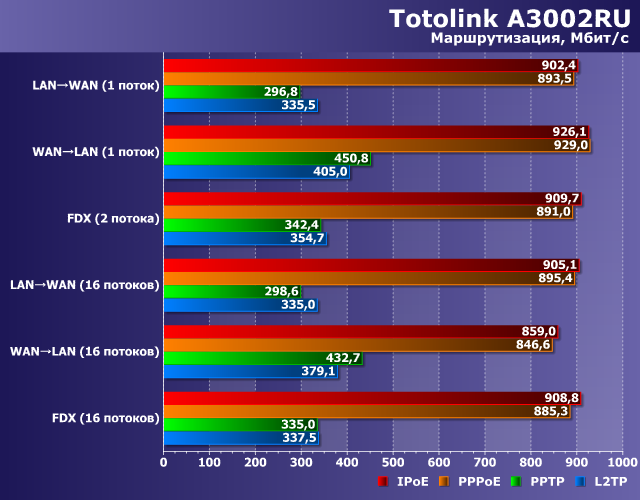

Традиционно начнем с задачи маршрутизации трафика в сеть Интернет при разных типах подключений к провайдеру.

Как мы видим, использование внешнего коммутатора не позволяет в режиме полного дуплекса перешагнуть за 1 Гбит/с. Конечно для бюджетного сегмента эта особенность представляется незначительной, но отметить ее стоит. Что касается скорости в целом, то в режимах IPoE и PPPoE можно рассчитывать на полный гигабит, а в PPTP и L2TP — примерно на 300-450 Мбит/с максимум.

Если сочетание недорогого роутера и очень быстрого тарифа представляется редким, то внутри локальной сети все-таки хотелось бы иметь полноценный обмен данными без ограничений. Так что мы провели дополнительный тест между двумя клиентами, подключенными к портам 2 и 3 коммутатора роутера. Опасения не подтвердились — в этой схеме пользователь получит не только «честный гигабит» при передаче данных в одну сторону, но и дуплекс на уровне 1800 Мбит/с.

Проверили мы и работу функции QoS — при активации данного сервиса и наличии хотя бы одного правила, максимальные скорости маршрутизации в режиме IPoE снижаются примерно до 300 Мбит/с. Что еще раз показывает, что управление трафиком на недорогих моделях обычно не имеет практического смысла.

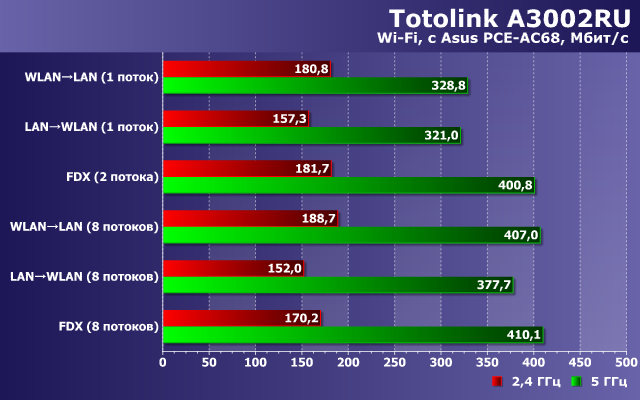

Тестирование максимальных возможностей беспроводных точек доступа проводилось совместно с адаптером Asus PCE-AC68 класса AC1900 (600+1300). Компьютер с ним располагался на расстоянии около четырех метров от роутера в пределах одной комнаты.

В диапазоне 2,4 ГГц скорость соединения составляла ожидаемые 300 Мбит/с, так что показанные 180 Мбит/с реальной скорости можно оценить положительно. Использование 802.11ac в диапазоне 5 ГГц позволяет получить примерно 400 Мбит/с, что в целом тоже соответствует работе с парой антенн и скоростью подключения 867 Мбит/с.

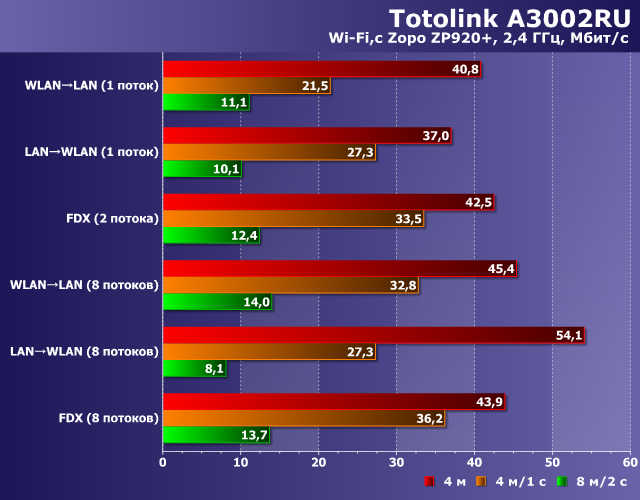

Но большее значение для потенциальных покупателей имеет качество зоны покрытия, которое мы проверили совместно со смартфоном Zopo ZP920+. Он работает на базе платформы Mediatek и оборудован беспроводным контроллером с одной антенной и поддержкой 802.11ac. Устройство размещалось в трех точках квартиры — в одной комнате с роутером на расстоянии четырех метров, за одной стеной на четырех метрах и через две стены и примерно на восьми метрах.

Учитывая, что и роутер и смартфон способны работать на 5 ГГц, для данной конкретно пары тесты в 2,4 ГГц имеют мало практического смысла. Однако если говорить в целом о работе с клиентами на 2,4 ГГц, которых сегодня все еще достаточно много, особенно учитывая позиционирование роутера, то картина не очень интересная. Максимально можно получить около 40 Мбит/с при работе в одной комнате. При этом удаление во вторую точку снижает скорость на четверть, а в третьей точке она падает в три-четыре раза. Вероятно в данной модели роутера производитель не стал устанавливать дополнительные усилители, как мы видели в других устройствах.

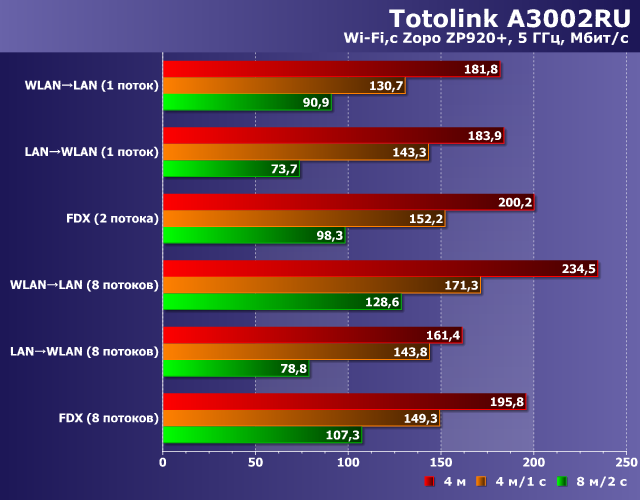

Использование диапазона 5 ГГц и протокола 802.11ac позволяет заметно увеличить производительность беспроводной связи — до 180 Мбит/с и более. Однако, как и в диапазоне 2,4 ГГц, реальная скорость заметно снижается при удалении смартфона от роутера.

В целом по тестам беспроводных точек доступа можно сказать, что в хороших условиях на небольших расстояниях они обеспечивают заявленную производительность, однако зона покрытия, где можно иметь большую скорость, невелика.

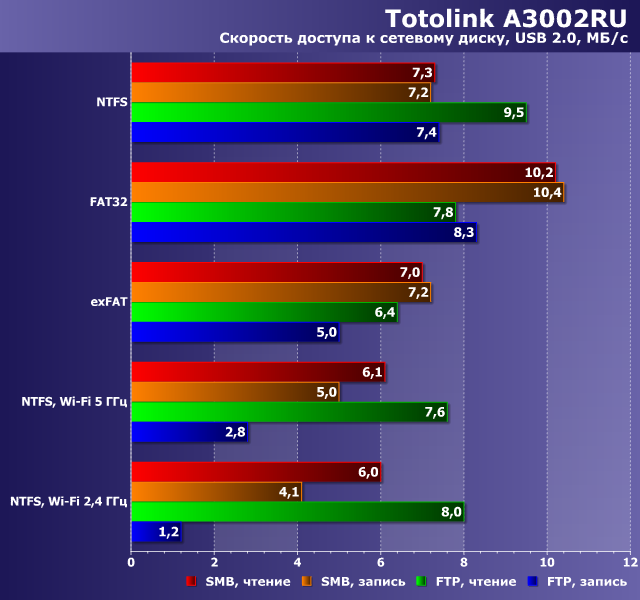

Последний тест, который мы провели с данным роутером — проверка скорости при работе в сценарии сетевого накопителя. Для этого к порту USB 2.0 роутера подключался внешний накопитель на базе SSD, на котором было несколько разделов с разными файловыми системами. Кроме работы по проводу, был протестирован и беспроводной клиент. Тест заключался в измерении скорости передачи файла объемом 1 ГБ.

Только с самой «легкой» файловой системой FAT32 можно рассчитывать на скорости чуть более 10 МБ/с при работе по кабелю. Если же клиент хочет получить доступ к файлам по Wi-Fi, то можно рассчитывать на 4-8 МБ/с в зависимости от протокола и направления передачи. К сожалению, в этом тесте устройство не может показать даже возможности USB 2.0, так что с практической точки зрения использовать данный сценарий имеет смысл только для файлов небольших объемов.

Заключение

Беспроводной роутер Totolink A3002RU по формальным техническим характеристикам может считаться конкурентом решений известных производителей, причем конкурентом существенно более доступным. Он имеет гигабитные проводные порты и поддержку беспроводных коммуникаций в диапазоне 5 ГГц с протоколом 802.11ac. Так что если вам нужно обеспечить современный смартфон или планшет быстрым стабильным доступом к сети в домашних условиях — данная модель вполне подойдет. Также устройство можно использовать в качестве дополнительной точки доступа или медиаадаптера.

Из особенностей продукта отметим достаточно привлекательный и качественно изготовленный корпус, базовый набор возможностей встроенного программного обеспечения, не балующий дополнительными сервисами, и наличие порта USB.

С точки зрения производительности в задачах маршрутизации устройство хорошо себя показало в режимах IPoE и PPPoE, хотя и для тарифов до 300 Мбит/с с PPTP или L2TP оно тоже подойдет. Беспроводные точки доступа роутера показывают высокую скорость работы в пределах одной комнаты, но при усложнении условий выступают уже не очень хорошо. Сценарий доступа к файлам на внешнем накопителе в данной модели сложно назвать востребованным.

22 апреля 2019 Г.
