Платы Leadtek уже не выглядят экзотикой, как ранее, когда компания была известна лишь своими видеокартами. Как и любой хороший продукт, они стали появляться в витринах магазинов, и вот теперь перед нами очередная модель, не блистающая эффектной упаковкой, но берущая качеством и функциональностью. Впрочем, обо всем по порядку.
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
- Планку с разъемами аудиоконтроллера Front, Rear, Center/Sub и SPDIF-In/Out типа Coaxial;

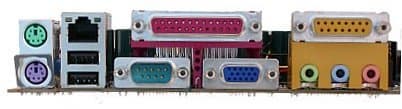

- Заглушку на заднюю панель платы;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Adobe Acrobat Reader;
- Leadtek Speed Gear;
- Award Winflash;
- DirectX 8.1.

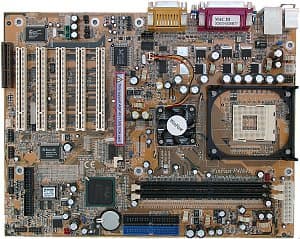

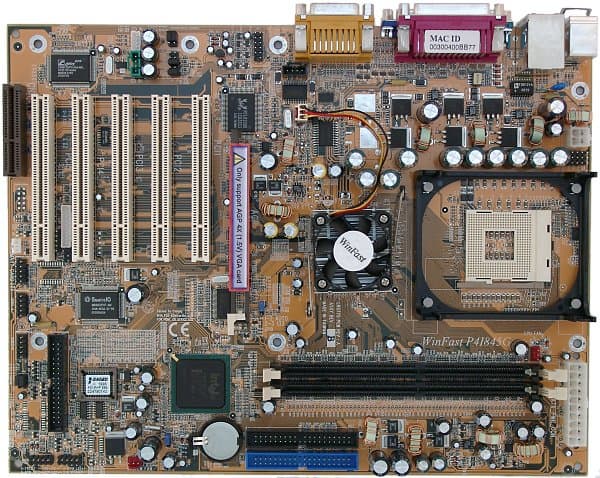

Разводка платы не поражает удобством, но несколько привычных имеющихся недостатков отнюдь не смертельны: разъемы аудиовходов находятся перед слотами PCI, разъем FDD — позади них, а при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 12 конденсаторов по 2200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-MX, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом SPDIF;
- сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10BaseT/100BaseTX.
Благодаря использованию SmartIO-контроллера Winbond W83637HF-AW на плате реализована поддержка (и имеются разъемы для подключения) считывателей смарт-карт и карт форматов SD и MS.
На плате используются возможности системного мониторинга микросхемы Winbond W83637HF-AW. Контролируются
- напряжения процессора, шины AGP, +3,3, +5 и +/-12 В, VBAT и +5 В Standby;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.
Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х235 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для выбора частоты FSB | Auto, 133 МГц | ||
| Набор перемычек для выбора напряжения процессора | 1,1-1,85 В с шагом 0,025 В | ||
| Перемычка для выбора режима работы канала Center/Bass | Normal/Inverse | ||
| Перемычка для выбора разъема подключения 6-го порта USB | CNR/Onboard | ||
| Перемычки для выбора режима работы аудиовыходов | Back Panel/ Front Panel | ||
| Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge, Turbo Mode |
| Выбор частоты работы памяти | + | Auto, DDR200, DDR266, DDR333 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100-250 МГц c шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8-x50 | |
| Изменение напряжения ядра процессора | + | 1,1-2,0 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | +0,1 В, +0,2 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | +0,1 В, +0,2 В, +0,3 В | |
Использовалась версия BIOS от 09/07/2002, как последняя из доступных на время проведения тестирования.
Несмотря на неплохие возможности для разгона плата кажется более уместной не в компьютере любителя выжать из железа все до последних мегагерцев, а в «мирном» домашнем компьютере, где и будут востребованы неплохой звуковой адаптер, считыватели флеш-карт и т. д.
