Gigabyte 8IHXP ? системная плата на базе чипсета i850E


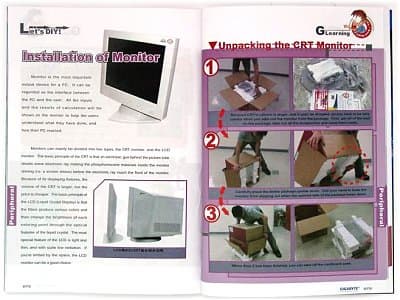

На первый взгляд стандартная плата, но если вглядеться внимательнее, то замечаешь массу достоинств — включая не плохую комплектацию и насыщенность платы функциональными элементами. Немного поменялся дизайн коробки — она стала менее строгой. Особо стоит упомянуть новое руководство пользователя — теперь оно включает помимо традиционного описания настроек платы еще и пособие по сборке PC — начиная от установки платы в корпус и заканчивая описанием подключения периферийных устройств, также нельзя не отметить его красочность и наглядность.



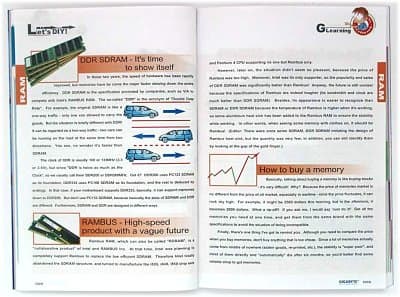

Помимо этого в нем можно найти справочную информацию по типам памяти, процессорам и т.д. — все достаточно кратко, но тем не менее начинающему пользователю оно наверняка поможет.

Комплект поставки включает:

  • Упаковку: коробка почти стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • 2 шлейфа ATA66/100/133 и кабель для подключения дисковода;
  • 2 планки на заднюю панель с 2 USB портами каждая;
  • Планка на заднюю панель с разъемами SPDIF-Out типа Coaxial и TosLink;
  • Заглушка на заднюю панель компьютера;
  • 2 модуля С-RIMM;
  • Компакт-диск с программным обеспечением, включающем в себя:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • ITE GSM Editor;
    • Norton Internet Security 2002;
    • System Information Viewer;
    • DirextX 8.1a;
    • Gigabyte EasyTune 3;
    • Gigabyte EasyTune 4;
    • Gigabyte Face Wizard;
    • Gigabyte Utility Manager;
    • Gigabyte Management Tool;
    • Gigabyte IA Panel.

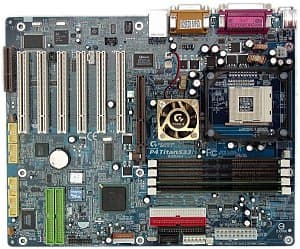

Разводка материнской платы стандартна — разъемы аудиовходов расположены перед слотами PCI, а разъемы IDE Raid позади них. Доступ к некоторым перемычкам на плате может быть затруднен при установке платы в корпус, их описание приведено на плате.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 13 конденсаторов по 1500 мкФ и 1 емкостью 3300 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, выполненный на базе микросхемы Creative CT5880-DEQ поддерживающий подключение 4.1 акустических систем, с разъемами для подключения фронтальных аудиовыходов и SPDIF;
  • сетевой на базе микросхемы Realtek RTL8100BL;
  • контроллер шины USB 2.0 на базе микросхемы NEC D720100AS1;
  • IDE Raid на базе микросхемы Promise PDC20276 с возможностью создания Raid уровней 0 и 1 по протоколу ATA133.

Благодаря использованию SmartI/O контроллера Winbond W83L518D на плате установлены разъемы для подключения считывателей смарткарт и флэшкарт форматов Memory Stick и Secure Digital.

На плате применена фирменная технология компании DualBIOS (защита от порчи BIOS методом копирования во вторую микросхему Flash EEPROM).

На плате разведены, но не распаяны несколько аудио разъемов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW.

Контролируются:

  • напряжения процессора, +1.5, +3.3, +5, +12В, Vcc18 (+1.8В), VBAT и +5В Standby;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеются 2 разъема для регулируемого подключения вентиляторов и 2 не регулируемых (один из них служит для подключения вентилятора на радиаторе MCH).

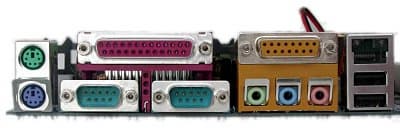

Краткие характеристики платы: разъемы памяти — 4 RIMM RDRAM; слоты расширения — AGP/ 6 PCI / CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 10 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти-
Выбор частоты работы памяти+Auto, при FSB 100 МГц — PC600 и PC800, при FSB 133 МГц — PC800 и PC1066
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100, 103, 105, 108, 110, 112, 115, 118, 120, 122, 125, 130, 133, 136, 138, 140, 142, 144, 145, 150, 152, 154 и 156 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+Original, +0.025 — +0.2В, шаг 0.025В
Изменение напряжения памяти+RIMM Over Voltage (Enable / Disable)
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS F3, как последняя из доступных на время проведения тестирования. Плата понравилась, да иначе и не могло быть — отменная производительность вкупе с неплохими настройками, а к этому еще и высокая функциональность… Именно это делает материнские платы настоящими хитами продаж.

Результаты тестов:





13 сентября 2002 Г.
