Плата немного похожа на платы с поддержкой привычной уже 16-битной памяти от этой же компании — явно видно, что наработки инженеров использовались и здесь. Но в тоже время PCB более функциональна — на ней есть больше мест под разнообразные контроллеры, и связано это напрямую с тем, что на ней появилось больше места в связи с присутствием лишь двух разъемов для модулей памяти.
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке, краткое руководство по установке платы — на 11 языках, включая русский;
- 2 шлейфа ATA66/100, кабель ATA33 и кабель для подключения дисковода;
- Планка на заднюю панель с 2 USB портами и Game портом;
- Планка с разъемами SPDIF-In/Out типа Coaxial;
- Заглушка на заднюю панель компьютера;
- Модуль С-RIMM;
- Наклейка с описанием разъемов и переключателей платы;
- Компакт-диск с программным обеспечением, включающем в себя:
- необходимые для работы платы драйверы;
- Adobe Acrobat Reader;
- 3Deep;
- Power Player SE;
- VideoLive Mail;
- DirectX 8.1;
- PC-cillin 2000;
- Winbond Voice Editor;
- ASUS Update;
- ASUS Hotkey;
- ASUS PCProbe;
- ASUS Screensaver;
- ASUS MyLogo.

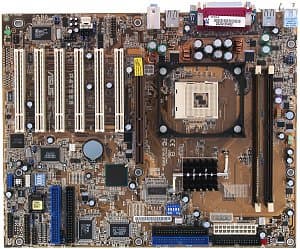

Разводка платы привычна — за большое количество контроллеров на плате приходится платить снижением удобства работы с ней. Разъемы аудиовходов расположены перед слотами PCI, разъемы IDE Raid находятся позади них, а разъем питания +12 В втиснут между разъемом процессора и слотом AGP. Доступ к перемычкам и переключателям на плате может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 3300 мкФ и 4 по 1200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, выполненный на базе микросхемы С-Media CMI8738/PCI-6ch-MX с поддержкой аудиосистем 5.1, выходом для подключения фронтальных аудиоразъемов;
- сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
- контроллер шины USB 2.0 на базе микросхемы NEC D720100AS1
- IDE Raid на базе микросхемы Promise PDC20276 с возможностью создания Raid уровней 0 и 1 по протоколу ATA133.
Благодаря использованию I/O контроллера Winbond ITE IT8708F-A на плате установлен разъемы для подключения считывателя смарткарт.
На плате применены фирменные технологии компании:
- ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы);
- ASUS MyLogo (для отображения картинок при загрузке системы);
- ASUS EZ-Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03);
- ASUS Q-Fan (автоматический контроль за скоростью вращения вентилятора);
- ASUS EZ-Flash (возможность перепрошивки BIOS без загрузки системы с дискеты);
- ASUS Multi-Language BIOS.
Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, также на плате находится красный светодиод, предупреждающий о наличии напряжения на шине памяти.
Не распаяны, но разведены на плате: контроллер интерфейса для считывателя флэшкарт и его разъемы; место для PHY контроллера и разъем RJ45.
На плате используются возможности системного мониторинга микросхемы ASUS ASB100-A Bach.
Контролируются:
- напряжения процессора, +3.3, +5 и +12В, VBAT и +5В Standby;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и датчика, подключаемого к плате.
На плате имеются 3 разъема для регулируемого подключения вентиляторов.

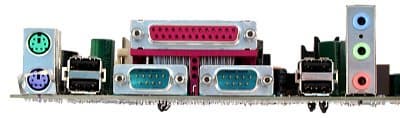

Краткие характеристики платы: разъемы памяти — 2 32bit RIMM RDRAM; слоты расширения — AGP/ 5 PCI / CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 2.0/ 4 USB 1.1; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для выбора режима работы функции Jumper Free | Enable / Disable | ||
| Набор переключателей для выбора частоты FSB | 100, 105, 110, 115, 120, 133, 136, 140 и 145 МГц | ||
| Набор переключателей для выбора коэффициента умножения процессора | x12-x24 | ||
| Перемычка для включения/выключения контроллера USB 2.0 | |||
| Перемычка для включения возможности запуска компьютера с клавиатуры USB | |||
| Перемычка для включения возможности запуска компьютера с клавиатуры PS/2 | |||
| Выбор режима работы канала Bass/Center | Bass/Center / Center/Bass | ||
| Перемычка для увеличения напряжения процессора на 0.2В | |||
| Выбора вывода звуковых оповещений системы | Buzzer/ Line Out | ||
| Перемычка для включения/выключения IDE Raid | |||
| Из BIOS, основанного на версии 6.00 от Award | Настройки таймингов памяти | + | RDRAM Turbo Mode |
| Выбор частоты работы памяти | + | Auto, при FSB 100 МГц — PC2400 (?) и PC3200, при FSB 133 МГц — PC3200 и PC4200 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP (PCIx2) = Auto, 67, 70, 72, 75, 76, 78, 82, 86, 88, 90, 96, 99, 100 и 105 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100 — 200 МГц, шаг 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8-x50 | |
| Изменение напряжения ядра процессора | + | 1.5-1.9В, шаг 0.025В | |
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS 1003 beta 003, как последняя из доступных на время проведения тестирования. Очень интересный продукт — насыщенный функционально и показывающий отличную работоспособность. Естественно, что он пока дороговат (в связи с использованием памяти нового типа)- но он стоит того.
