ABIT AT7-MAX2 ? системная плата на базе чипсета VIA KT400


Это уже не первая плата из новой серии MAX, но здесь компания немного отклонилась в сторону от первоначального курса — полного отсутствия всех Legacy-портов на плате. На этот раз мы видим разъемы PS/2 на своем привычном месте, да и слотов PCI, видимо, в соответствии с пожеланиями покупателей, стало побольше.

Комплект поставки включает:

  • Упаковку: коробка привычного дизайна с ручкой, сама плата упакована в пластиковый чемоданчик;
  • Документацию: руководство пользователя материнской платы — на 6 языках, включая русский;
  • Кабели: 2 ATA66/100/133, один SerialATA и шлейф для подключения дисковода;

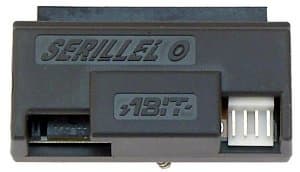

  • Переходник ABIT Serillel для подключения устройств с интерфейсом ATA33/66/100/133 кабелем SerialATA к соответствующему разъему;

  • Разветвитель питания для подключения переходника Serillel;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Заглушку на заднюю панель платы;
  • Несколько хомутиков для проводов;
  • Дискету с драйверами для IDE RAID;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • утилита для мониторинга системы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • 3Deep E-Color;
    • Norton Antivirus 2002;
    • Пакет программ от BuzzSoft;
    • InterVideo WinDVD.

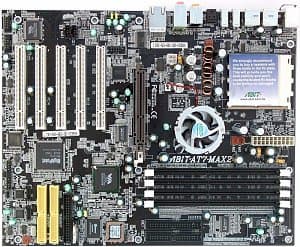

Разводка платы в сравнении с моделью AT7-MAX сильно изменилась, в первую очередь, за счет появления большего количества слотов PCI, сохранив при этом стандартные недостатки: расположение аудиовходов перед, а разъемов IDE RAID — позади слотов PCI, неудобство подключения кабелей к ряду разъемов вдоль левого края платы, а также блокирование вставленной видеокартой модулей памяти. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиоразъемов и разъемом SPDIF;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхемы HighPoint HPT374 при использовании микросхем Marvell 88i8030-NNC, с возможностью создания RAID уровней 0, 1 и 0+1 по протоколам ATA133 и SATA;
  • контроллер шины IEEE 1394, реализованный на базе микросхемы Texas Instruments TSB43AB23;
  • контроллер шины USB 2.0, реализованный на базе микросхемы VIA VT6202, с поддержкой 4 портов.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжение питания процессора, шин AGP, памяти, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (двумя датчиками: встроенным термодиодом процессора и внешним в сокете) и платы (встроенным датчиком на плате).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 3 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

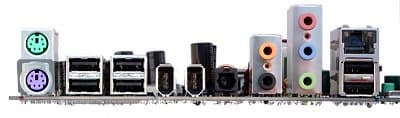

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода -2 PS/2/ 3 IEEE 1394/ 10 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора режима работы шины CPU-NorthBridgeHardware/Software
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Burst Length, Queue Depth, DQS Input Delay, DQS Output Delay, MD Drive Strength, CMD Drive Control, DRAM Access, DRAM Command Rate, Write Recovery Time, DRAM tWTR, DCLK Output Delay
Выбор частоты работы памяти+By SPD, 100, 133, 166 и 200 МГц (при FSB 166 МГц — только 166 МГц)
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+FSB:AGP:PCI = 3:2:1, 4:2:1, 5:2:1, 6:2:1
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5-x22,5
Изменение напряжения ядра процессора+1,1—2,375 В с шагом 0,025 В
Изменение напряжения памяти+2,5—3,25 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS B7, как последняя из доступных на время проведения тестирования.

Плата безусловно является одной из лучших на рынке, хотя и недостатки ее очевидны: далеко не у всех есть или планируется к покупке 10 устройств USB 2.0, а вот отсутствие возможности использовать, например, старый внешний модем может прийтись некоторым не по вкусу. К сожалению, не получится забыть и про высокую цену платы, и именно в силу последнего обстоятельства широкого распространения эта модель не получит.

Результаты тестов:





22 ноября 2002 Г.
