Кинотеатральный Full HD LCD-проекторEpson EH-TW2900

Данный проектор является младшим представителем кинотеатральной Full HD линейки проекторов от компании Epson. По функциональному оснащению модель EH-TW2900 ничем не отличается от рассмотренной ранее модели EH-TW3500, поэтому в разделах с описанием функций мы ссылаемся на статью про EH-TW3500.

Содержание:

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

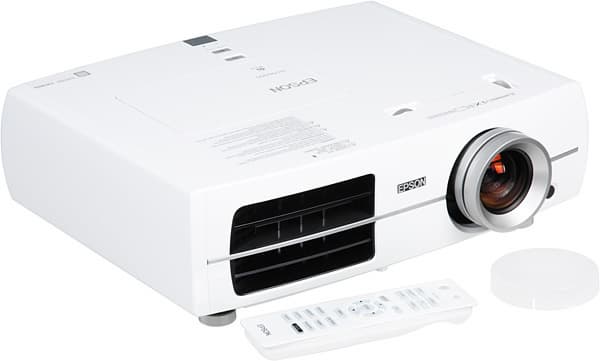

Projector, general view

Корпус проектора изготовлен из пластика с белым блестящим, но не зеркально гладким покрытием. Покрытие это относительно прочное, а из-за хаотического расположения мельчайших блесток отпечатки пальцев, мелкие царапины, пыль и др. загрязнения и повреждения на корпусе не бросаются в глаза. Узкая полоска на передней панели и объектив изготовлены из пластика с серебристо-серым покрытием. На верхней панели ближе к объективу расположены колесики сдвига объектива,

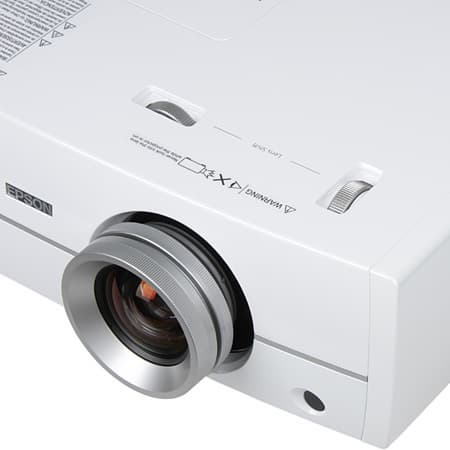

Top

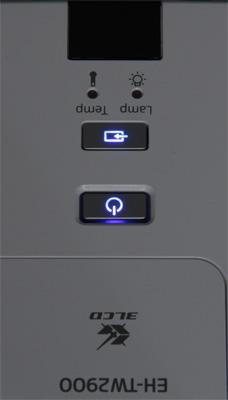

ближе к центру — крышка отсека лампы, и ближе к задней части — две кнопки (питания и выбора источника), два индикатора состояния и окошко ИК-приемника, немного захватывающее заднюю панель для лучшего обзора. В режиме ожидания значок на кнопке питания неярко подсвечивается синим, при работе синим подсвечивается и кнопка выбора источника, а в переходных режимах прогрева и охлаждения ободок вокруг кнопки питания медленно мигает.

Top

К сожалению, свечение синей подсветки сложно сфотографировать с адекватной передачей цвета — на фотографиях получается или очень низкая яркость, или синий уходит в фиолетовый и белый. Подсветку этих кнопок можно выключить в меню. Остальные кнопки помещены на левый бок.

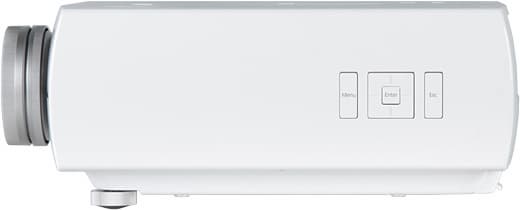

Left

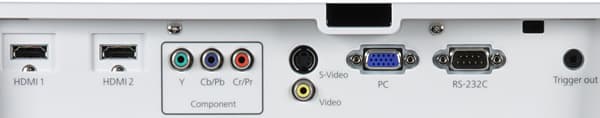

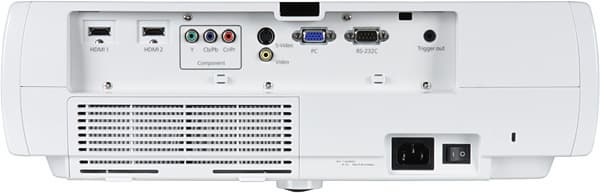

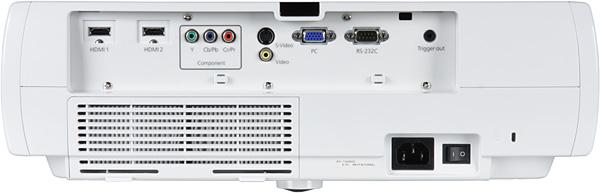

Интерфейсные разъемы находятся в не очень глубокой нише на задней панели.

Rear panel

Кроме того, на заднюю панель помещены разъем и механический выключатель питания, разъем для замка Кенсингтона и съемная решетка воздушного фильтра.

Rear panel

Две скобочки в нише с разъемами предназначены для фиксации отходящих кабелей, например, с помощью пластиковых хомутиков. Чтобы придать проектору аккуратный вид — скрыть разъемы и отходящие кабели, — на заднюю часть проектора можно надеть кабельную крышку, поставляемую как дополнительный аксессуар. Выдувается теплый воздух через черную решетку на передней панели (вперед и вправо).

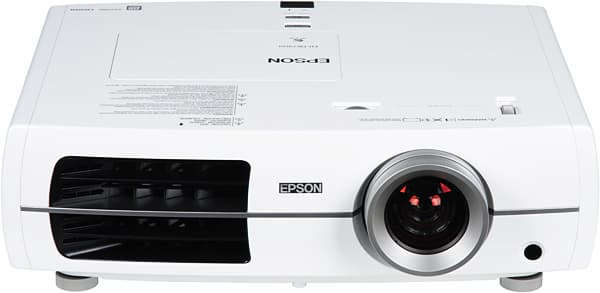

Front view

Рядом с объективом находится второй ИК-приемник. Проектор оснащен двумя передними вывинчивающимися из корпуса ножками (примерно на 40 мм), позволяющими устранить небольшой перекос и/или немного приподнять переднюю часть проектора при его размещении на горизонтальной поверхности. Для крепления к потолочному кронштейну в днище проектора вделаны 5 металлических втулок с резьбой. Чтобы при потолочном размещении передний логотип был в правильной ориентации, его можно перевернуть. Лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна.

Пульт

Коммутация

Меню и локализация

Управление проекцией

Настройка изображения

Дополнительные возможности

См. статью про Epson EH-TW3500.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх чуть больше чем на 50% (низ изображения находился немного выше оси объектива). Результаты измерений для проектора Epson EH-TW2900 (если не указано иное, то установлено минимальное фокусное расстояние, лампа включена на высокой яркости, выбран режим Динамический и отключена Автонастр. диафр.):

Световой поток в режиме
   1695 лм
   Пониженная яркость1290 лм
   Гостиная1440 лм
   Нейтральный575 лм
   Театр (чер.) 1555 лм
Равномерность+13%, -29%
Контрастность250:1

Максимальный световой поток выше паспортного значения (заявлено 1600 лм). Режим Динамический — это самый яркий режим, так как в нем отсутствует цветокоррекция. Равномерность освещенности приемлемая. Контрастность хорошая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

РежимКонтрастность
full on/full off
1020:1
Гостиная860:1
Нейтральный820:1
Театр (чер.) 1790:1
Автонастр. диафр. = Низкая18 500:1
Автонастр. диафр. = Выс. скорость18 500:1
Максимальное фокусное расстояние1355:1
Максимальное фокусное расстояние, Автонастр. диафр. = Низкая19 000:1

Контрастность высокая и немного растет при увеличении фокусного расстояния. При включенной динамической диафрагме контрастность даже чуть больше заявленного значения 18 000:1. Скорость работы диафрагмы не очень большая, однако, на реальных фрагментах фильмов не видно никакого неестественного изменения яркости. Измерения показали, что при переключении с черного поля на белое яркость возрастает до максимума примерно за 1,8 с при Автонастр. диафр. = Выс. скорость и за 3,3 с при Автонастр. диафр. = Низкая.

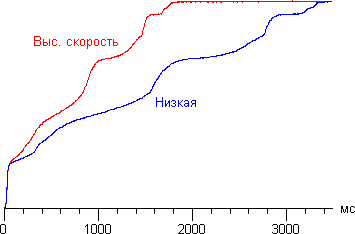

Diaphr
Графики роста яркости при переключении с черного поля на белое при различных значениях Автонастр. диафр. Для наглядности графики сглажены.

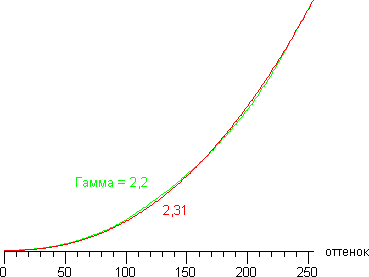

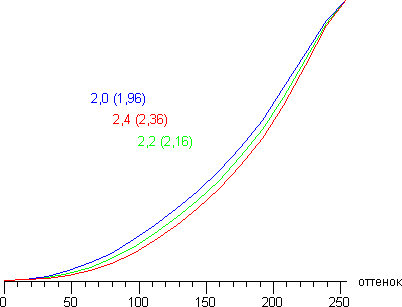

Для оценки характера роста яркости на шкале серого мы измерили яркость в 16-ти точках на шкале серого для трех значений параметра Гамма в случае профиля Театр (чер.) 1 (в скобках приведено значение показателя аппроксимирующей функции):

Gamma

Видно, что данный параметр близок к значению показателя гамма-кривой, но в светлой части кривой наблюдается перегиб, который полностью исчезает при уменьшении настройки Контраст до значения -10. Однако при этом немного возрастает показатель аппроксимирующей функции, например при Гамма = 2,2, показатель равен 2,31:

Gamma

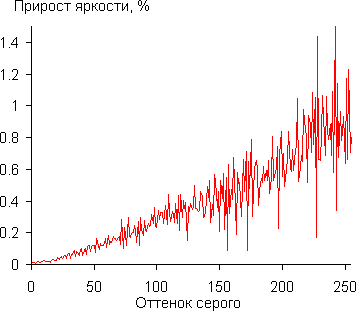

Яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255) мы измерили для профиля Театр (чер.) 1 при Гамма = 2,2, Яркость = 0 и Контраст = -10. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

Gamma

Тенденция роста прироста яркости сохраняется во всем диапазоне, и каждый следующий оттенок значимо ярче предыдущего. При этом наблюдается значимая разница в яркости ближайших к черному оттенков.

В режиме высокой яркости потребление электроэнергии составило 256 Вт, в режиме пониженной яркости — 210 Вт, в режиме ожидания — 0,5 Вт. Механический выключатель на задней панели полностью отключает проектор от сети.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

РежимУровень шума, дБАСубъективная оценка
Высокой яркости35Очень тихо
Пониженной яркости32Очень тихо

Проектор достаточно тихий даже в режиме высокой яркости. Шум равномерный и не раздражает. Динамическая диафрагма работает очень тихо.

Тестирование видеотракта

Был выполнен обычный набор тестов, при этом никакого отличия от проектора Epson EH-TW3500 не было выявлено.

Определение времени отклика и задержки вывода

На графиках зависимости яркости от времени видна высокочастотная модуляция, которую пришлось сгладить, поэтому времена отклика могут быть немного завышены. Время отклика при переходе черный-белый-черный составило 19,4 мс (16,6 вкл. + 2,8 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 19,4 мс. Такой скорости матриц более чем достаточно для просмотра фильмов.

Задержка вывода изображения относительно ЭЛТ-монитора составила около 16 мс при VGA-, 18 мс при HDMI(DVI)-подключении. Такая задержка вывода практически не ощутима.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват зависит от текущего профиля. В Динамический охват близок sRGB, в режимах с включенным оптическим фильтром охват шире sRGB.

Gamut
Динамический.

Gamut
Театр (чер.) 1.

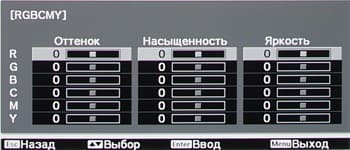

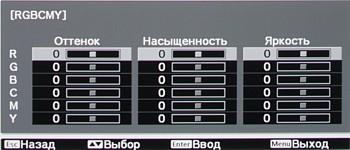

Мы попытались настройками Насыщенность из группы RGBCMY:

OSD

приблизить цветовой охват к sRGB в случае профиля Театр (чер.) 1. Синий уголок уже был на месте, красный уголок удалось подвинуть на место, а зеленый хотя бы сместить:

Gamut
Театр (чер.) 1 после коррекции.

Насыщенность пурпурного, голубого и желтого не изменилась, так как соответствующие настройки мы не трогали. Коррекцию цветопередачи несколько осложняет не очень приспособленный для подобного рода действий интерфейс программ комплекта Argyll CMS. В результате заметно снизилась насыщенность зеленого, что особенно заметно на тестовых изображениях со 100% зеленого цвета. Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для профилей Динамический и Нейтральный.

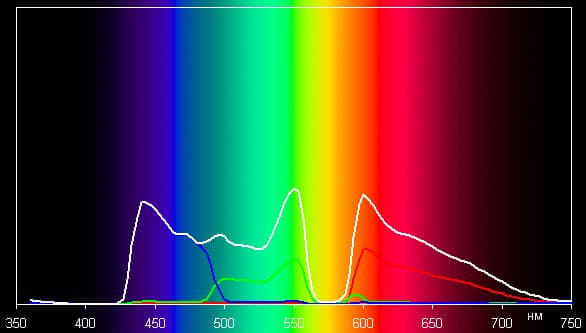

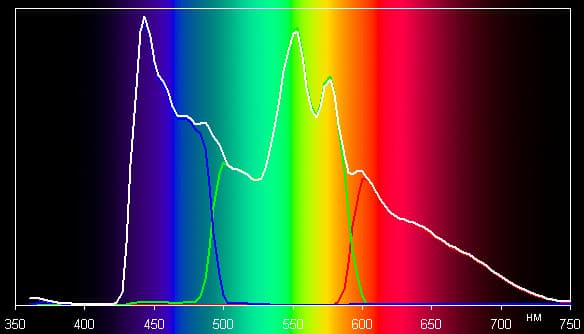

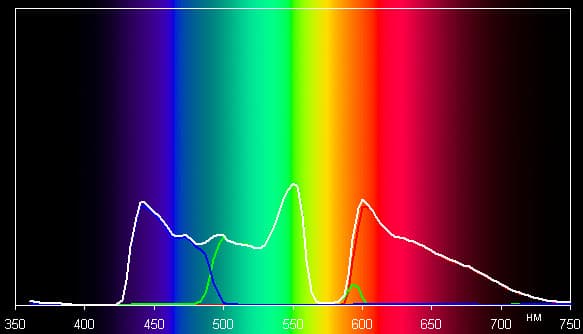

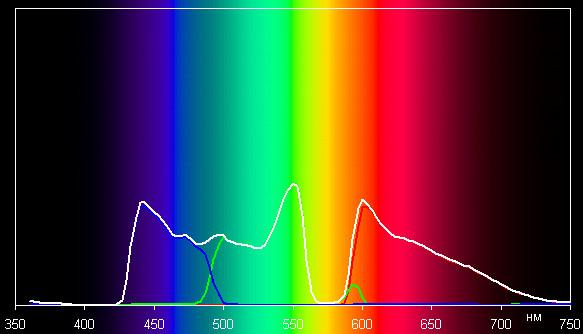

Spectrum
Динамический.

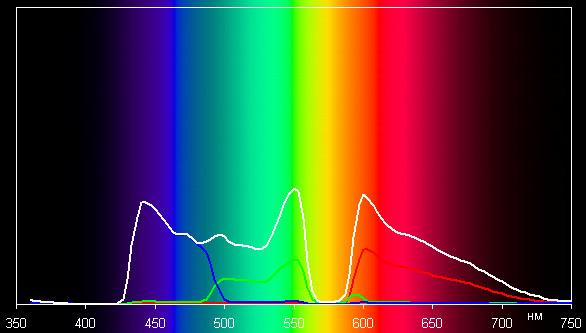

Spectrum
Нейтральный.

Видно, что в Динамический спектр лампы утилизируется по максимуму. При выборе режимов, в которых включается оптический фильтр, в спектре подавляется полоса между красной и зеленой компонентами, что увеличивает цветовой охват, а для выравнивания цветового баланса сильно понижается яркость синей и зеленой компонент. Фильтр в EH-TW2900 немного отличается от фильтра Epson EH-TW3500, например, наличием области пропускания для зеленой компоненты в красной области. Так выглядят спектры после описанной выше процедуры уменьшения цветового охвата:

Spectrum
Театр (чер.) 1 после коррекции.

Видно, что кроме уменьшения насыщенности красного и зеленого, также уменьшилась и их яркость. Т.е. имеющимися регулировками не так-то и просто добиться эталонной цветопередачи. Тогда как в случае топового проектора Epson EH-TW5500 достаточно выбрать профиль Нейтральный и установить Цветовая гамма в HDTV.

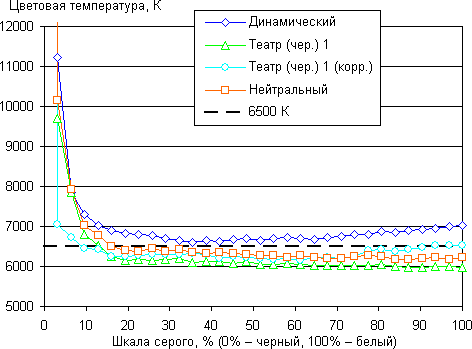

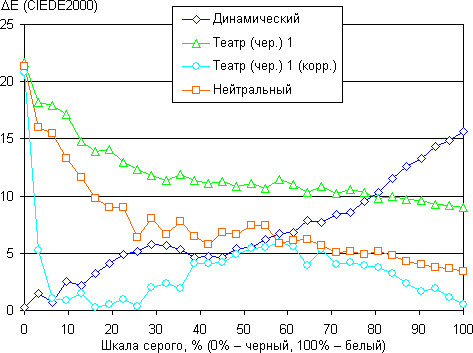

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр дельта E) в случае трех профилей.

CCT

DE

Близкие к черному значения можно не учитывать, так как цветопередача на самых темных участках не так важна, да и погрешность измерений для них очень высокая. Взяв за основу профиль Театр (чер.) 1, мы, теперь уже настройками Смещение и Усиление из группы RGB:

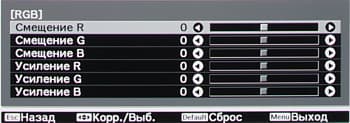

OSD

попытались скорректировать цветопередачу на шкале серого (графики Театр (чер.) 1 (корр.)). По крайней мере, в светах и в тенях мы установили 6500 К и прижали дельта E к нулю, а на остальных участках эти параметры приблизились к целевым. Впрочем, есть и более простой вариант — можно выбрать предустановленный профиль Нейтральный, в котором цветопередача приближается к стандартной.

Выводы

Достоинства:

  • Хорошая цветопередача
  • Относительно высокая яркость
  • Тихая работа
  • Механизм сдвига объектива и трансфокатор имеют большие рабочие диапазоны
  • Удобный пульт ДУ с подсветкой
  • Функциональный и практичный дизайн корпуса
  • Русифицированное меню

Недостатки:

  • Значимых нет

Механические параметры проектора Epson EH-TW2900 (корпус, пульт, объектив и его механика, система охлаждения и ее шум и т.д.) в точности такие же, как и у других представителей актуальной кинотеатральной Full HD линейки проекторов от компании Epson. По функциональному оснащению и оптическим характеристикам он очень похож на проектор Epson EH-TW3500, но стоит EH-TW2900 существенно дешевле. Чтобы облегчить выбор между двумя этими моделями мы свели основные различия в таблицу. Заметим, что различия в полученных значениях частично могут объясняться и естественным разбросом между экземплярами проекторов. В целом вывод такой: EH-TW3500 немного ярче и немного контрастнее, чем EH-TW2900.

Характеристика/
особенность
Epson EH-TW2900Epson EH-TW3500
Цвет корпусаБелыйБелый с серебристыми боковинами
Максимальный световой поток, лм16951945
Контрастность ANSI250:1290:1
Максимальная нативная контрастность1355:11475:1
Максимальная динамическая контрастность19 000:124 785:1


Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL
Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics
