Обзор защищенной IP-камеры Hualai Small Square Outdoor Camera 2K с поддержкой облачного сервиса Mi Home

Одно можно сказать: с фантазией у нынешних маркетологов — не густо. «Small Square Outdoor Camera», именно так зовется рассматриваемая сегодня модель. Это же фактически спойлер. Привел название — всё, статью можно закрывать. Ибо об аппарате уже всё сказано: это маленькая квадратная уличная камера. Ну что, закрываем, или?..

Конструкция, технические характеристики

Прежде всего хотелось бы закрыть вопрос с названиями. Данная камера (и не только она, и не только камера) может продаваться под видом продукции одного известнейшего бренда, имя которого приводить излишне. Хотя, чего уж там, конечно это Xiaomi. Система давно налажена и работает примерно так: если производитель какого-либо продукта хочет преуспеть в продажах своего товара, он платит отчисления раскрученному бренду и отныне может смело приклеивать нужный шильдик. Похожий феномен давно известен, он практиковался даже в России, когда название жареной картошки стало мелькать на чем угодно, на любых продуктах. В результате это «что угодно» продавалось в разы эффективней, а однажды и вовсе стало целым ТВ-шоу. Нечестно? Как знать. Если товар, претендующий на заветную наклейку, проходит соответствующую экспертизу на соответствие нужному уровню качества, то от такого симбиоза выигрывают все, покупатель и продавец.

Примерно то же относится к рассматриваемой камере. На некоторых торговых площадках она может иметь название «Xiaomi Hualai Xiaofang Smart...» и так далее. Здесь мы видим, что истинный производитель камеры — некий Hualai Technology. Который, как уже понятно, всего лишь обзавелся правом наклейки шильдика Xiaomi. Сама же модель камеры имеет уникальное название, по которому этот продукт легко отследить на любой торговой площадке: HL-CAM04. Где в буквосочетании HL, думается, зашифрована та самая HuaLai.

Впрочем, в нашем случае принадлежность камеры к бренду Xiaomi можно чуток оправдать. Дело в том, что гаджет встроен в так называемую «экосистему Xiaomi» (вот еще одно загадочное и зачастую бессмысленное понятие). Здесь это встраивание выражается в способности камеры работать посредством облачной платформы Mi Home. А вот уже принадлежность данной платформы непосредственно бренду Xiaomi — факт неоспоримый.

Камера упакована в миниатюрную снежно-белую коробку, из полезной информации тут — несколько пиктограмм, отображающих основные характеристики. Русский язык на упаковке отсутствует (не спрашивайте, каким образом камера попала к нам, такие вопросы теперь бессмысленны).

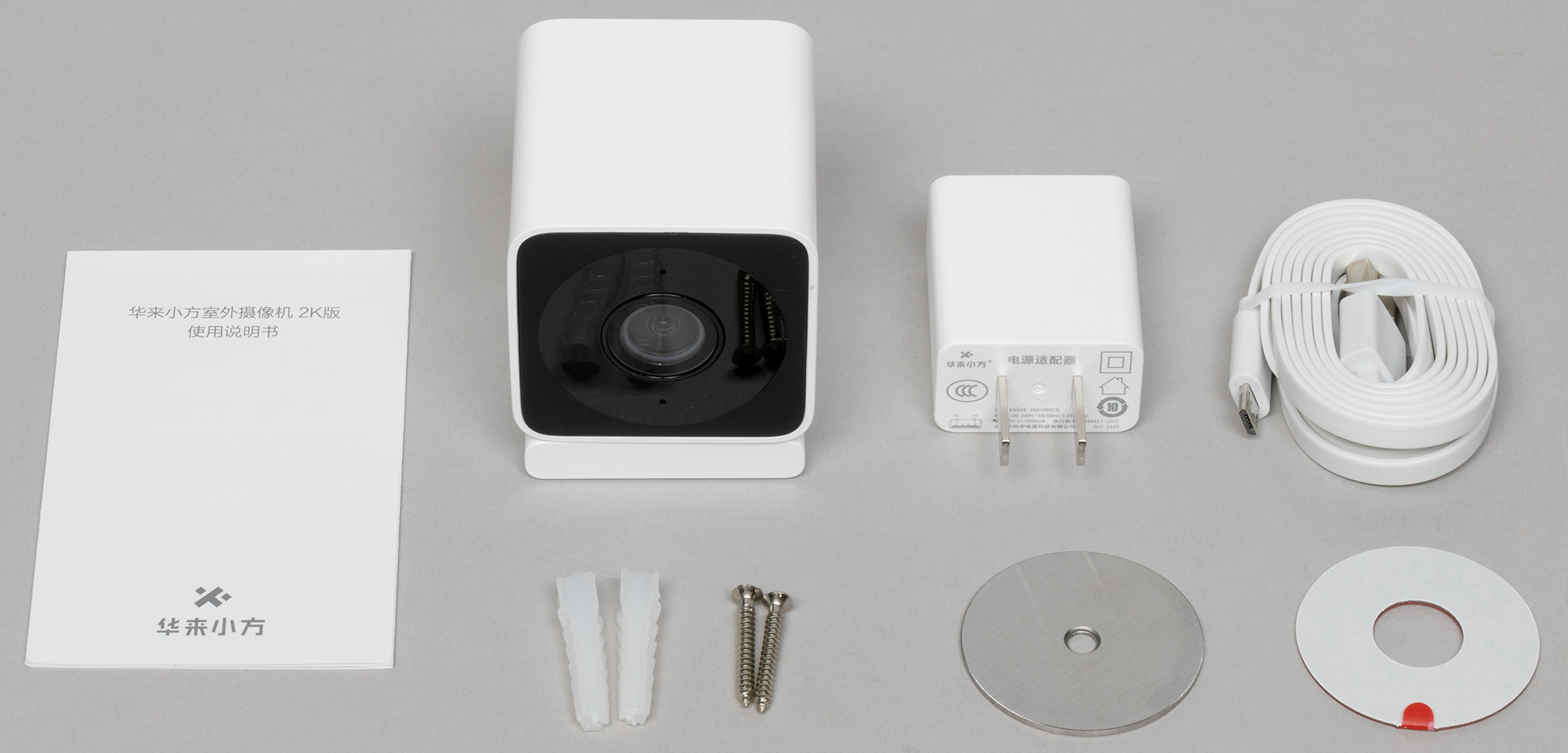

В состав комплекта входит камера и следующие аксессуары:

  • адаптер питания с плоским кабелем длиной 1,8 м
  • металлическая крепежная шайба-площадка
  • клейкая крепежная основа
  • набор дюбелей и саморезов
  • краткая бесполезная для нас инструкция на китайском языке

Нетрадиционный формфактор камеры используется довольно редко. Такие кубики больше подходят для применения внутри помещений, поскольку этот дизайн хорошо сочетается с внутрикомнатными элементами. Вообще, с любым декором или бытовой техникой.

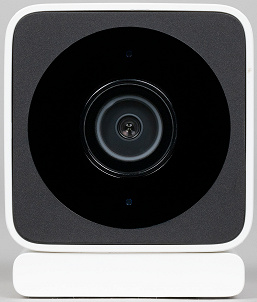

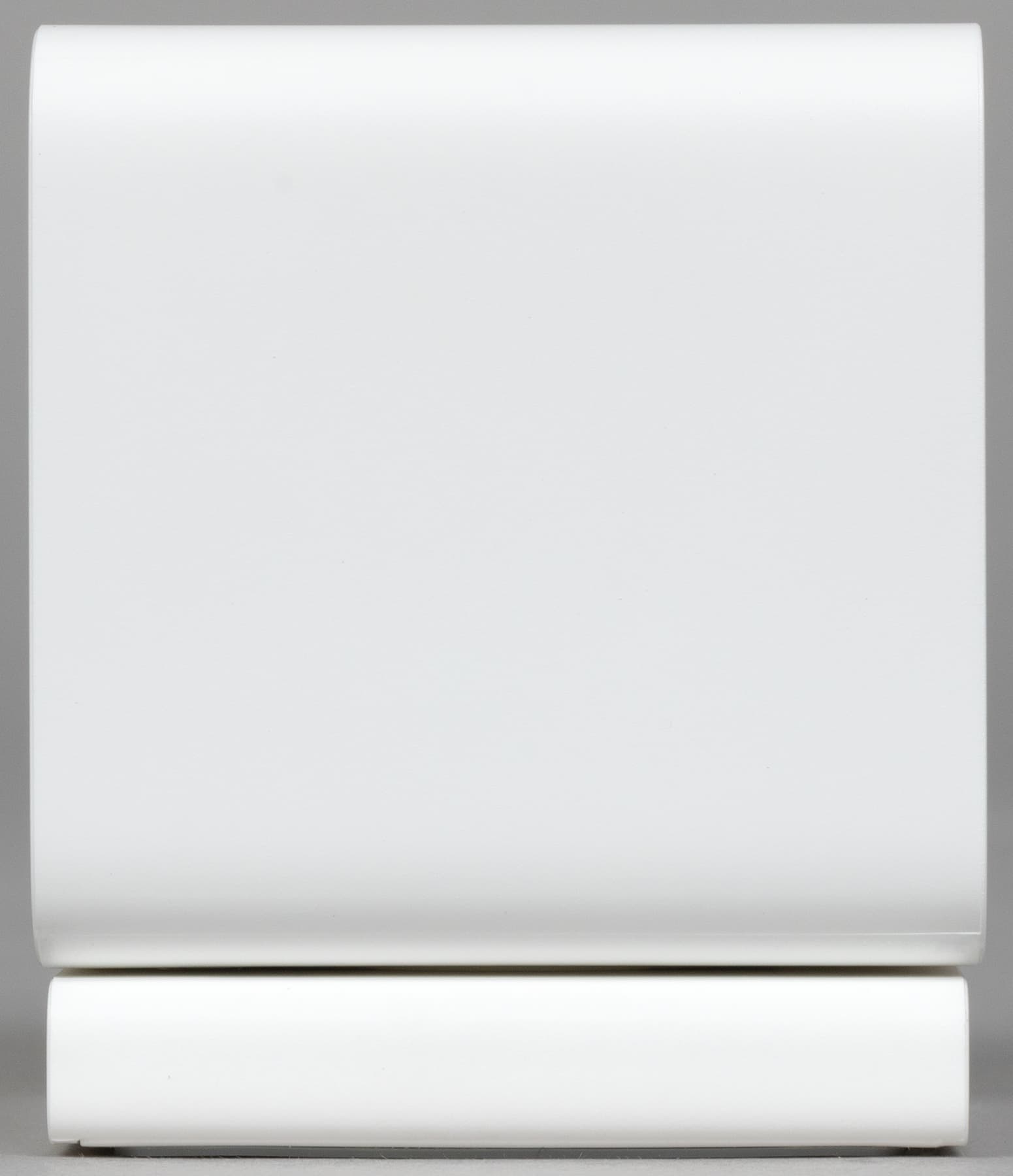

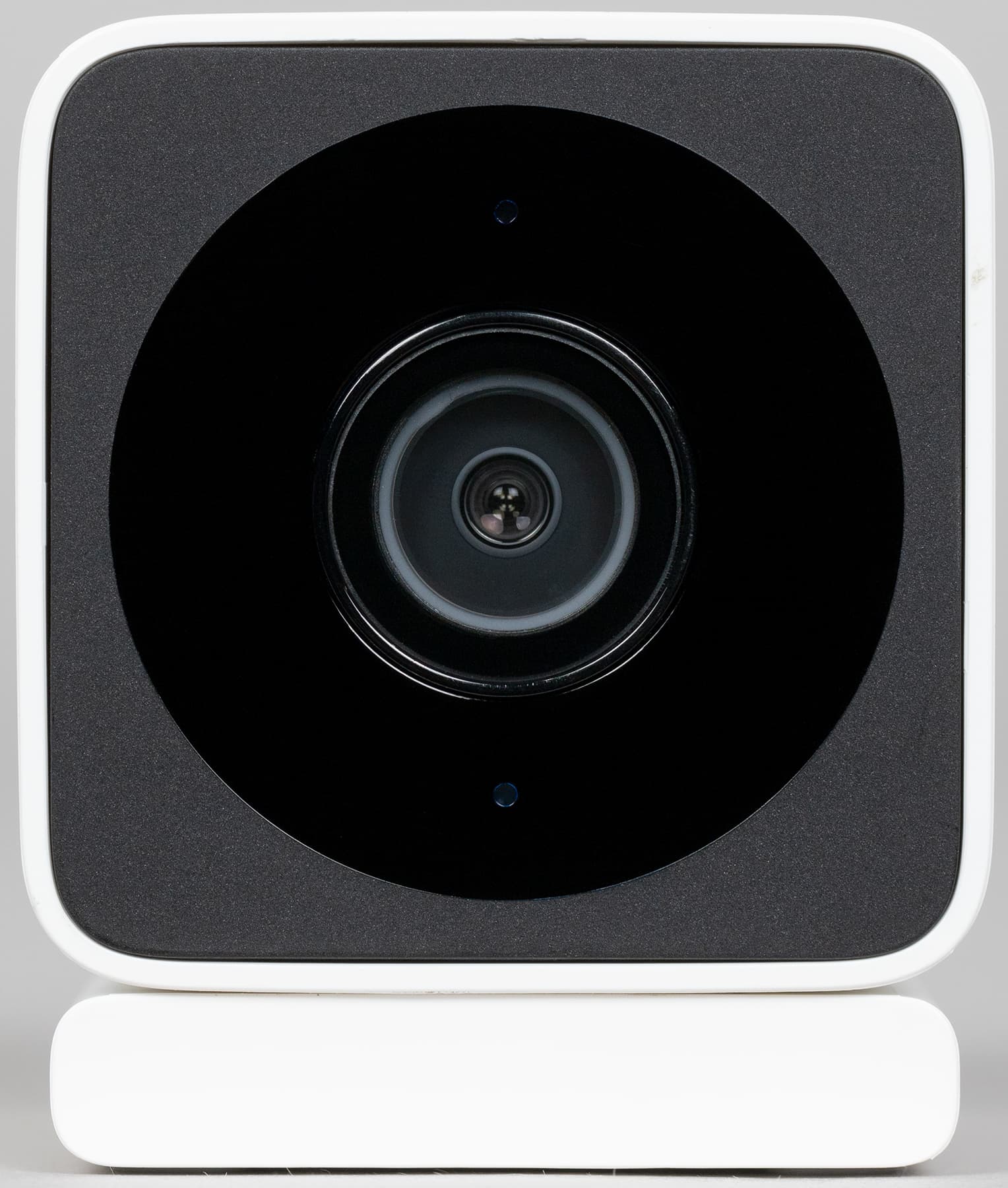

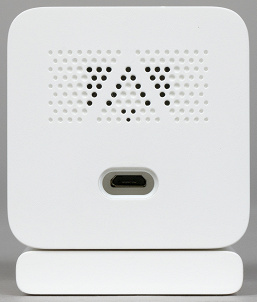

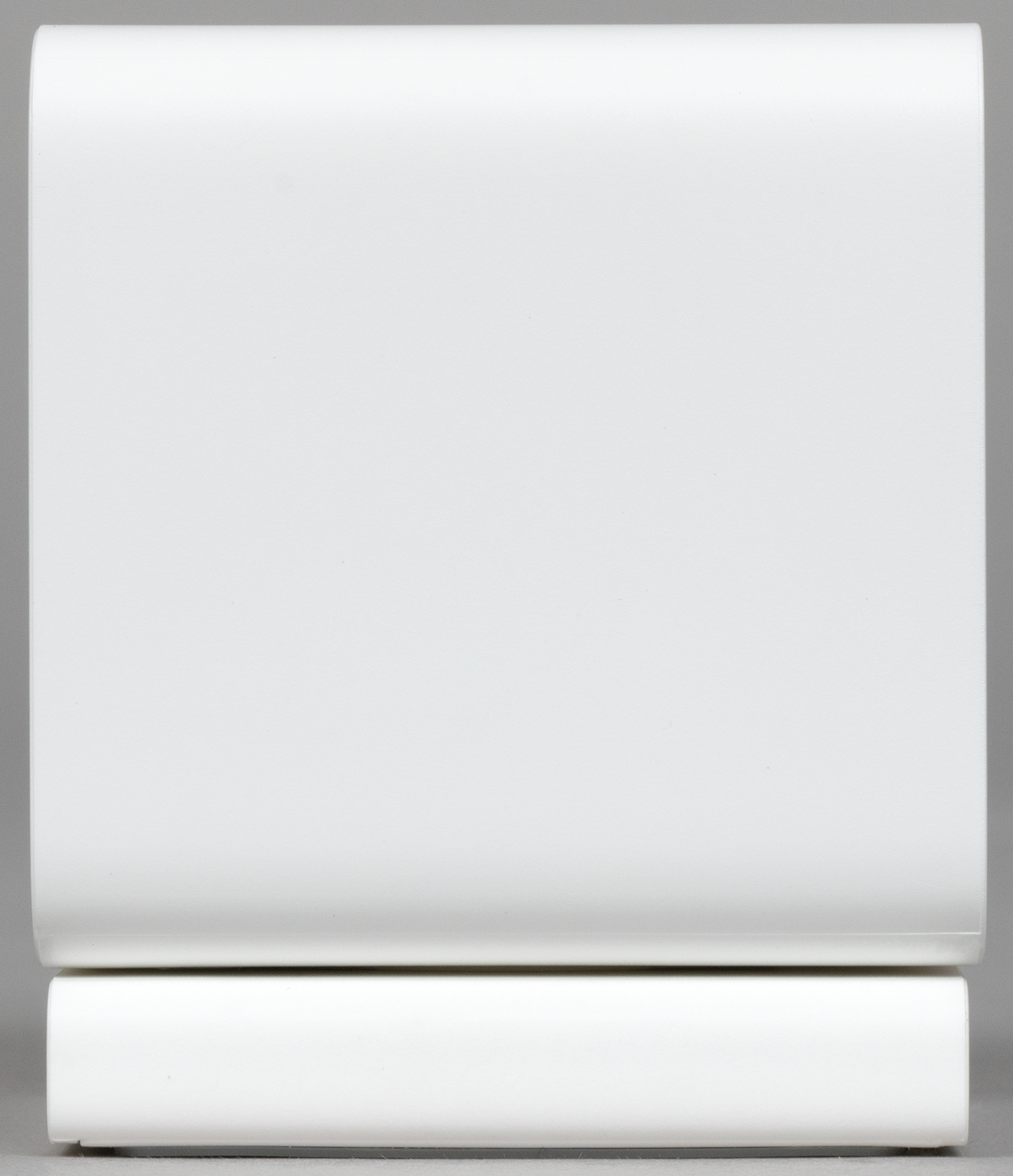

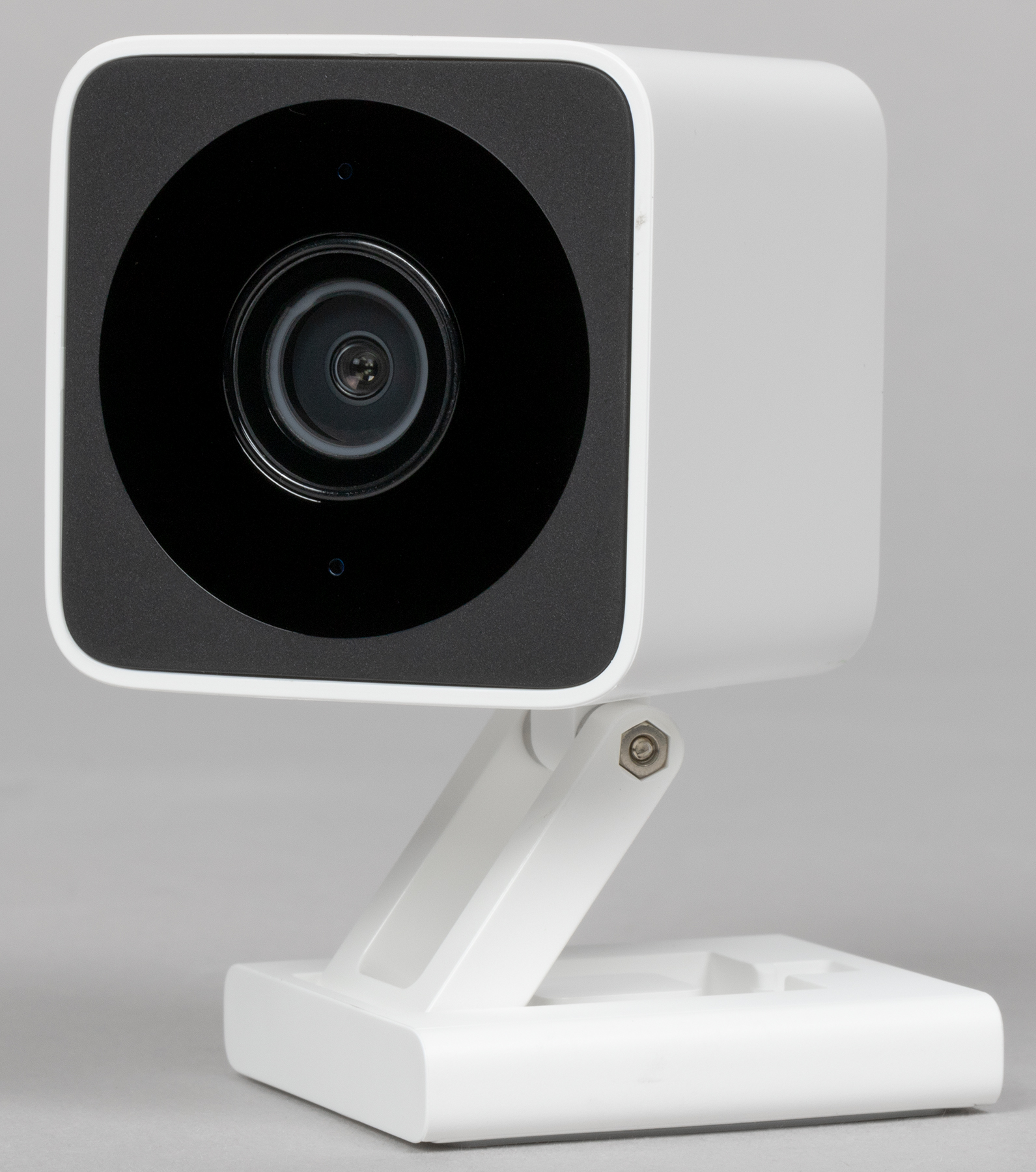

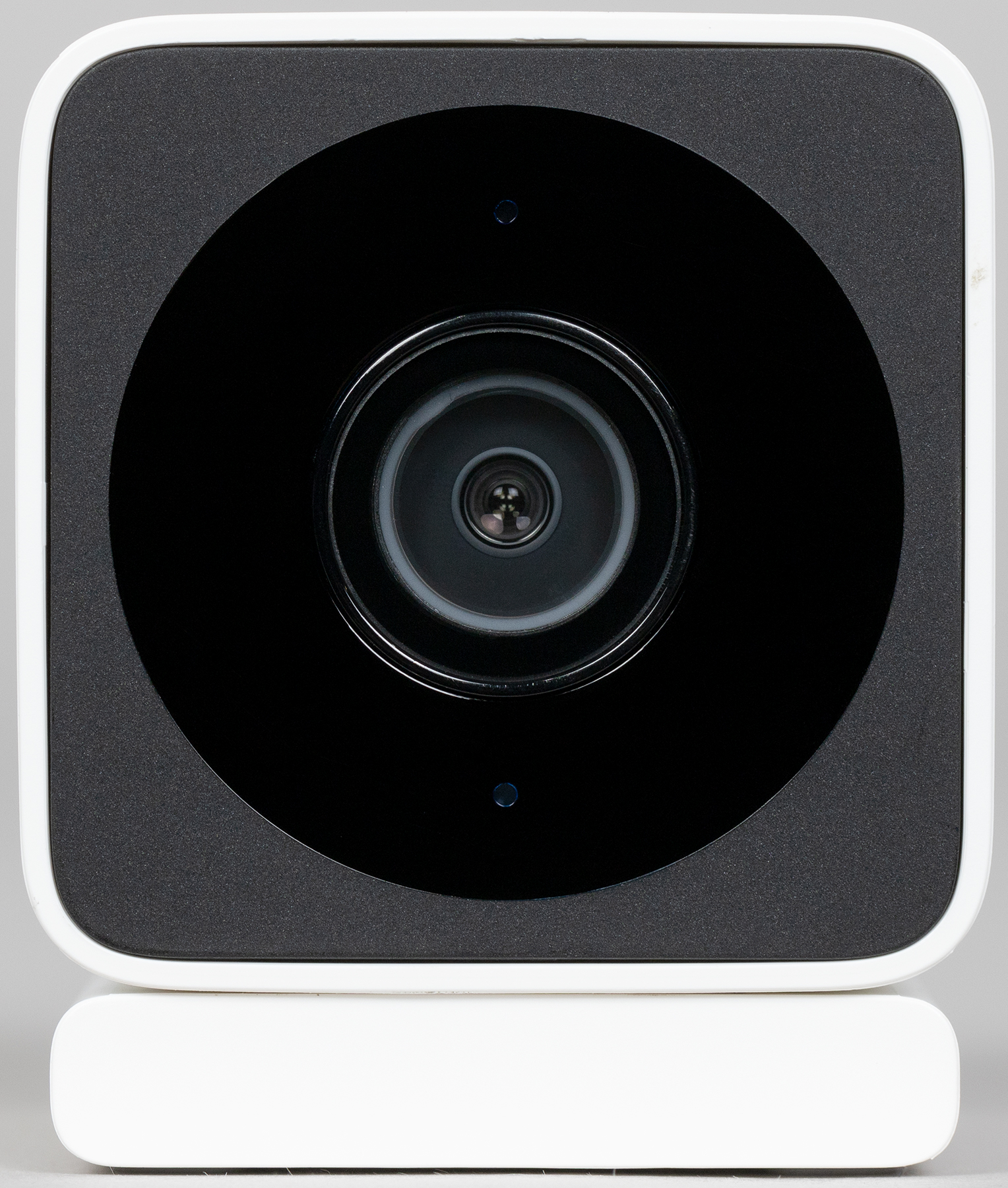

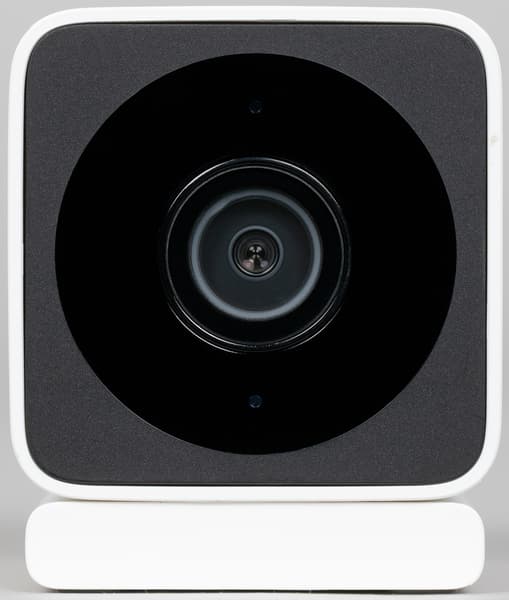

Корпус камеры изготовлен из белого пластика с шероховатой поверхностью. Аккуратный миниатюрный кубик с закругленными гранями содержит темную лицевую вставку, где расположен объектив, датчик освещенности, светодиоды инфракрасной подсветки и микрофон. С обратной стороны корпуса находится решетка встроенного динамика и порт Micro-USB.

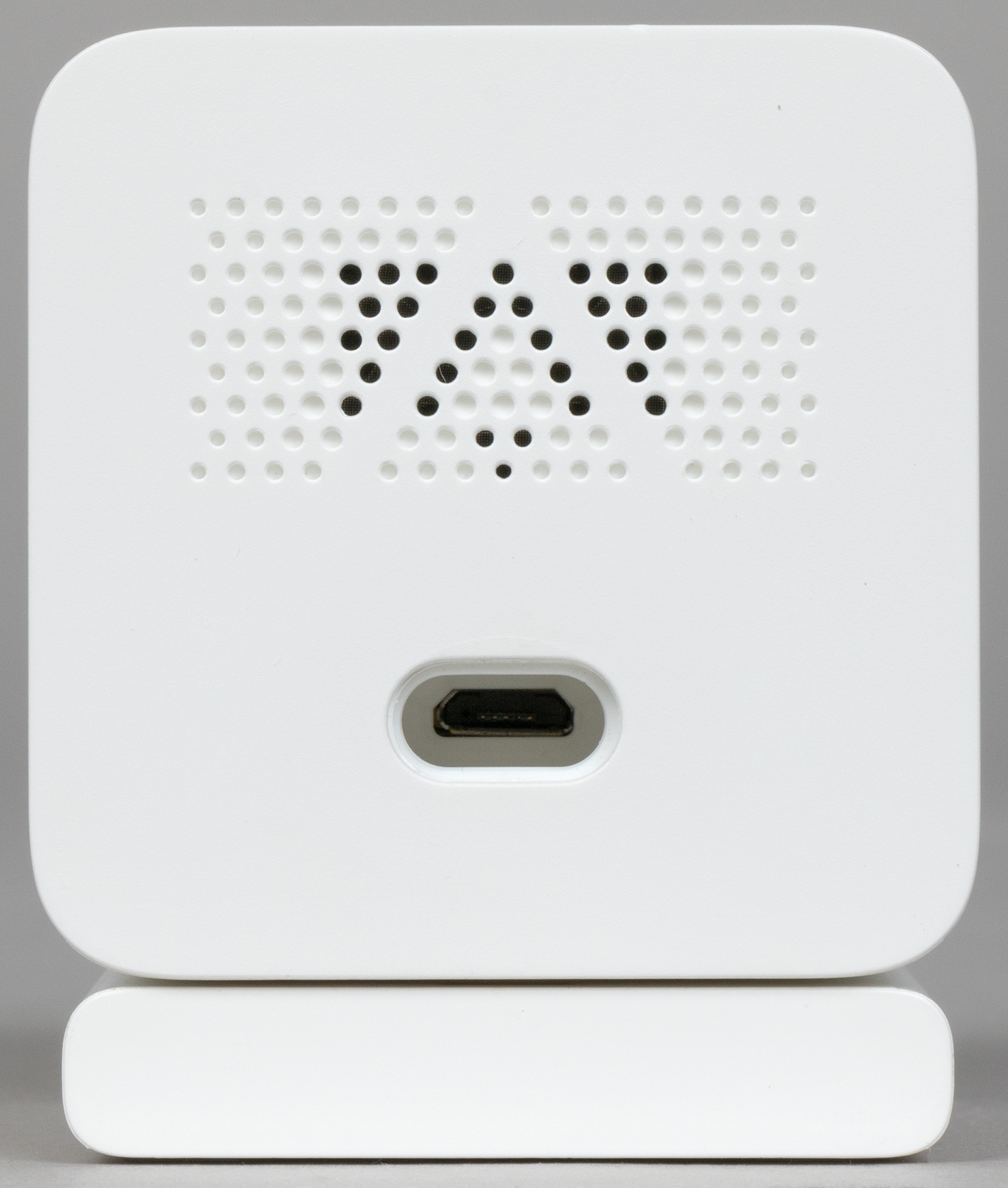

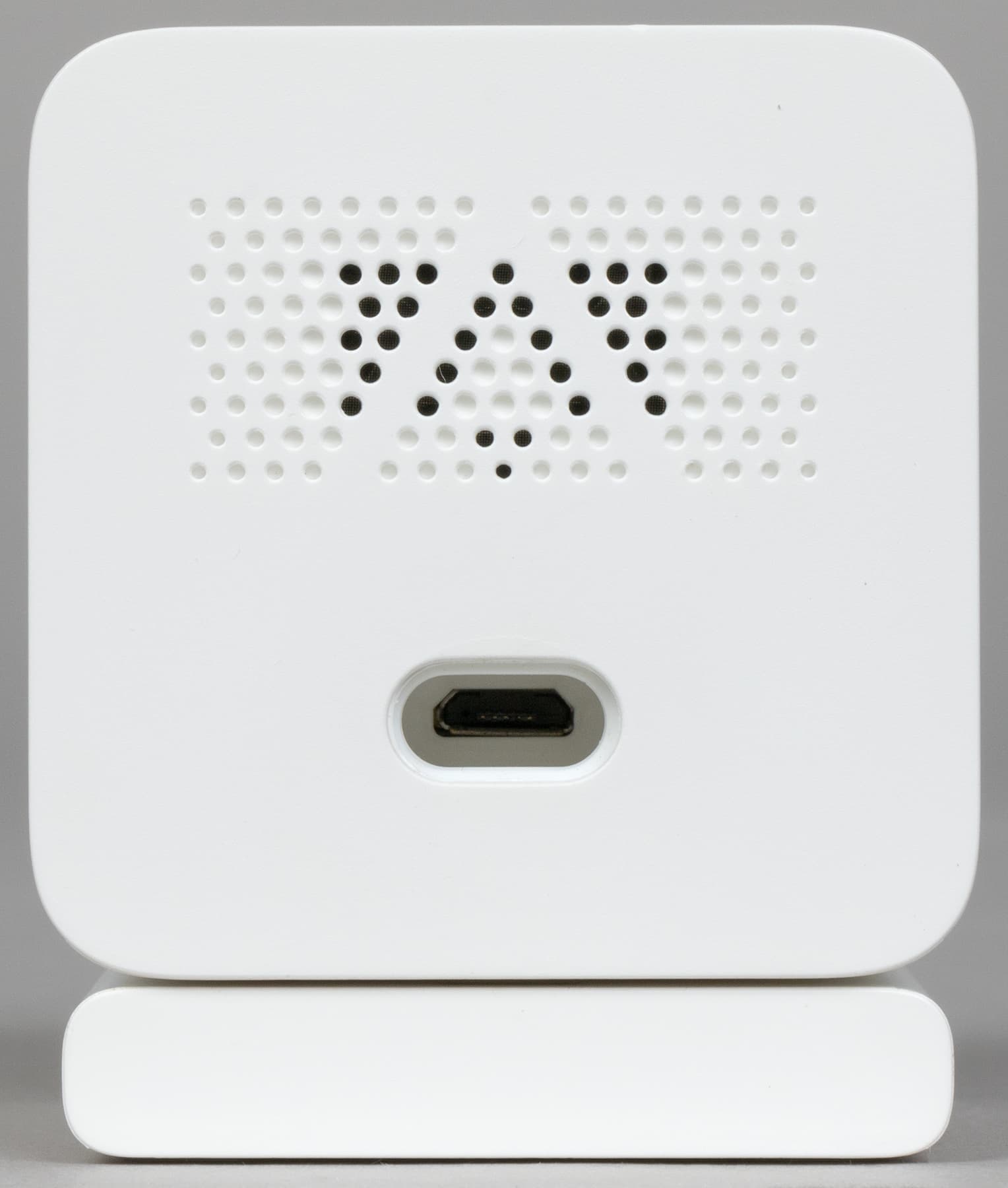

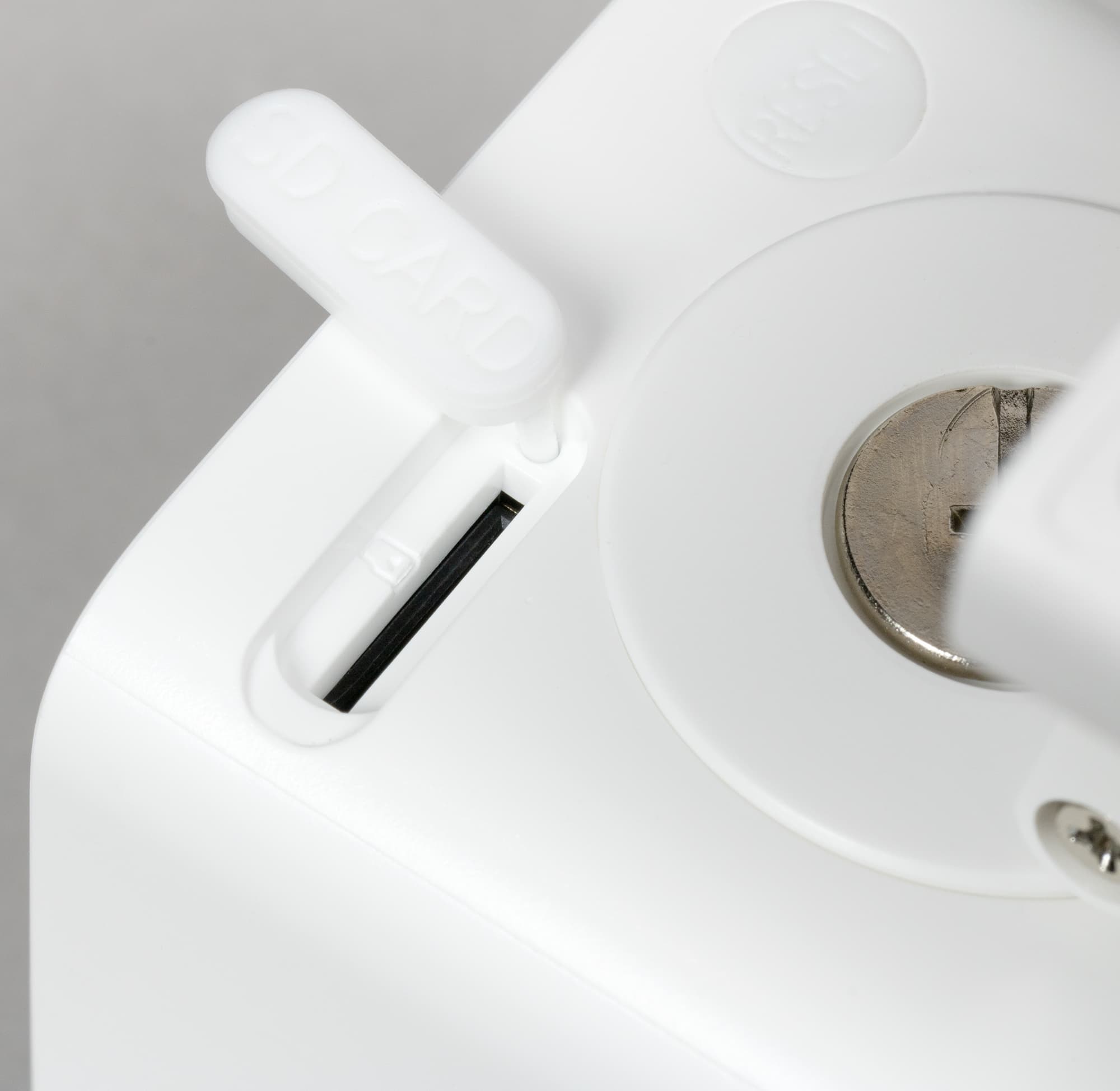

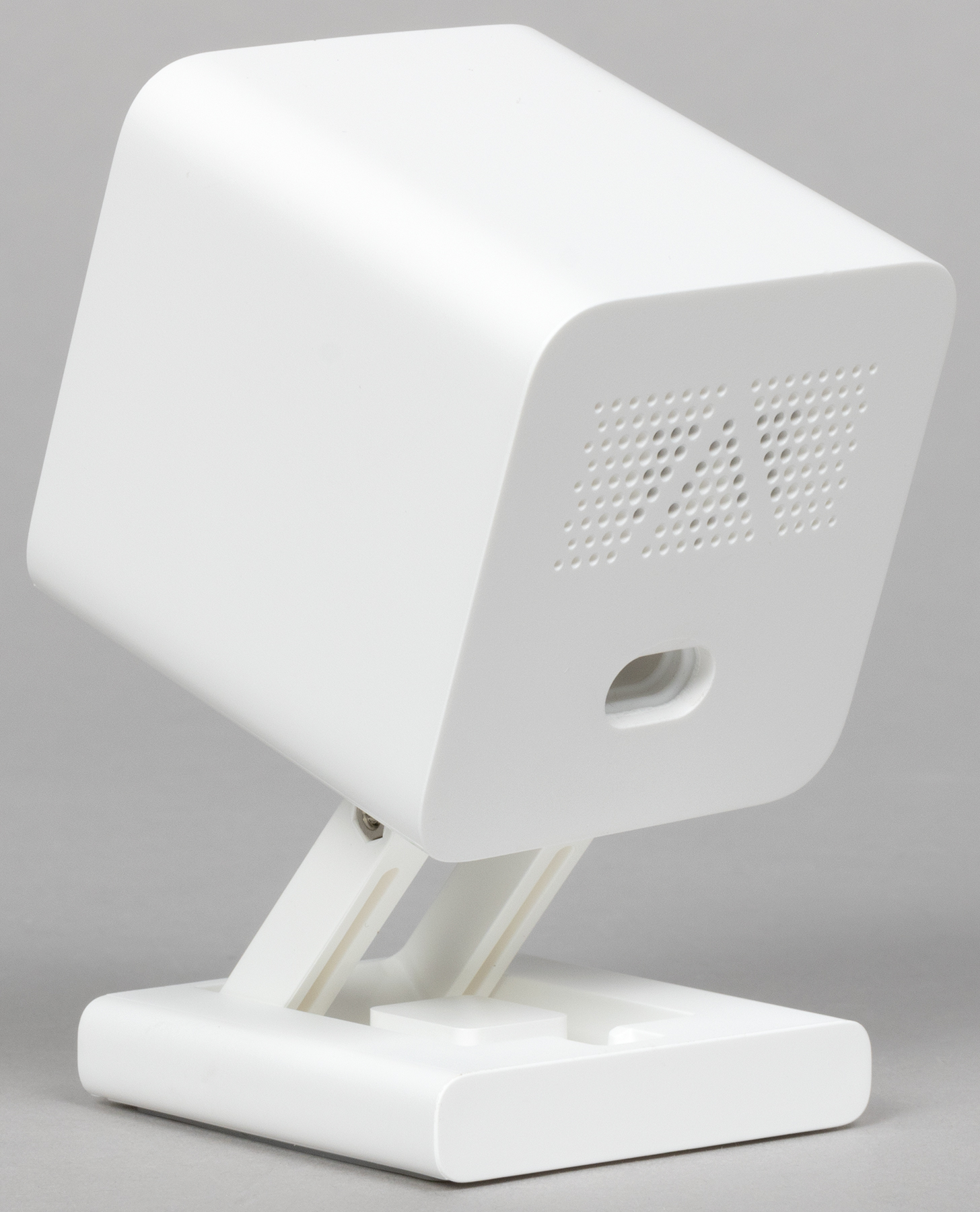

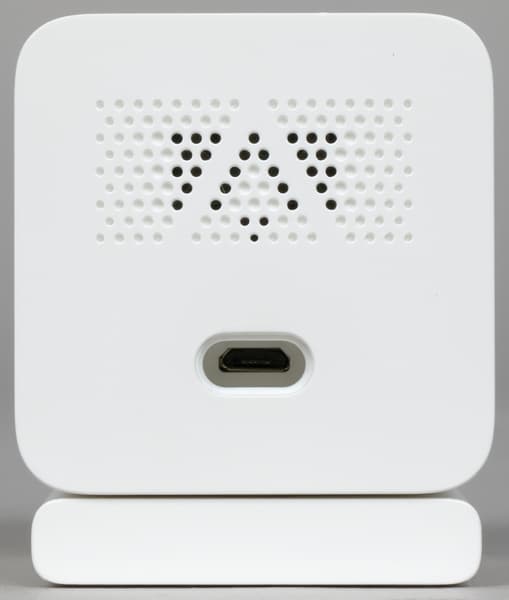

Казалось бы, ничего необычного и выходящего за привычные рамки. Но нет. Конструкция камеры предполагает защиту от попадания влаги. Все ключевые элементы оснащены защитой: динамик прикрыт мелкой сеткой, затрудняющей попадание влаги внутрь корпуса, а USB-разъем окантован резиной, что также предупреждает затекание воды внутрь.

Более того, разъем USB довольно глубокий, сюда подойдет далеко не каждый кабель — глубина до самого USB-порта составляет 17 мм! Скорее всего, никакой не подойдет, кроме прилагаемого. А если и подойдет, то форма чужого штекера не будет обеспечивать необходимую защиту, как это делает прилагаемый кабель. Второй очевидный элемент защиты от влаги — слот карты памяти, который прикрыт резиновой заглушкой на тонкой ножке. Рядом со слотом карты памяти расположена кнопка сброса, которая также выполнена в защищенном варианте.

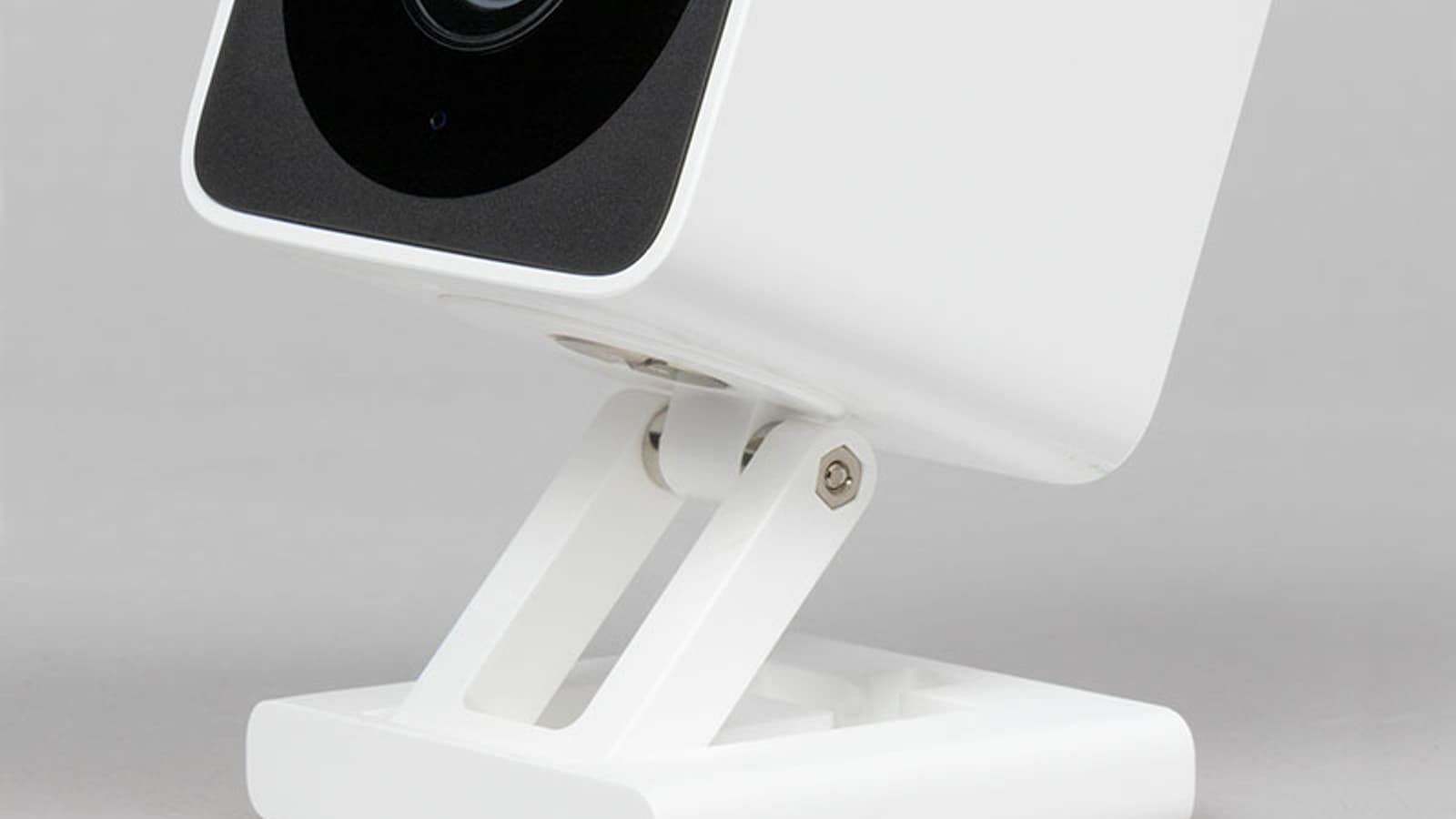

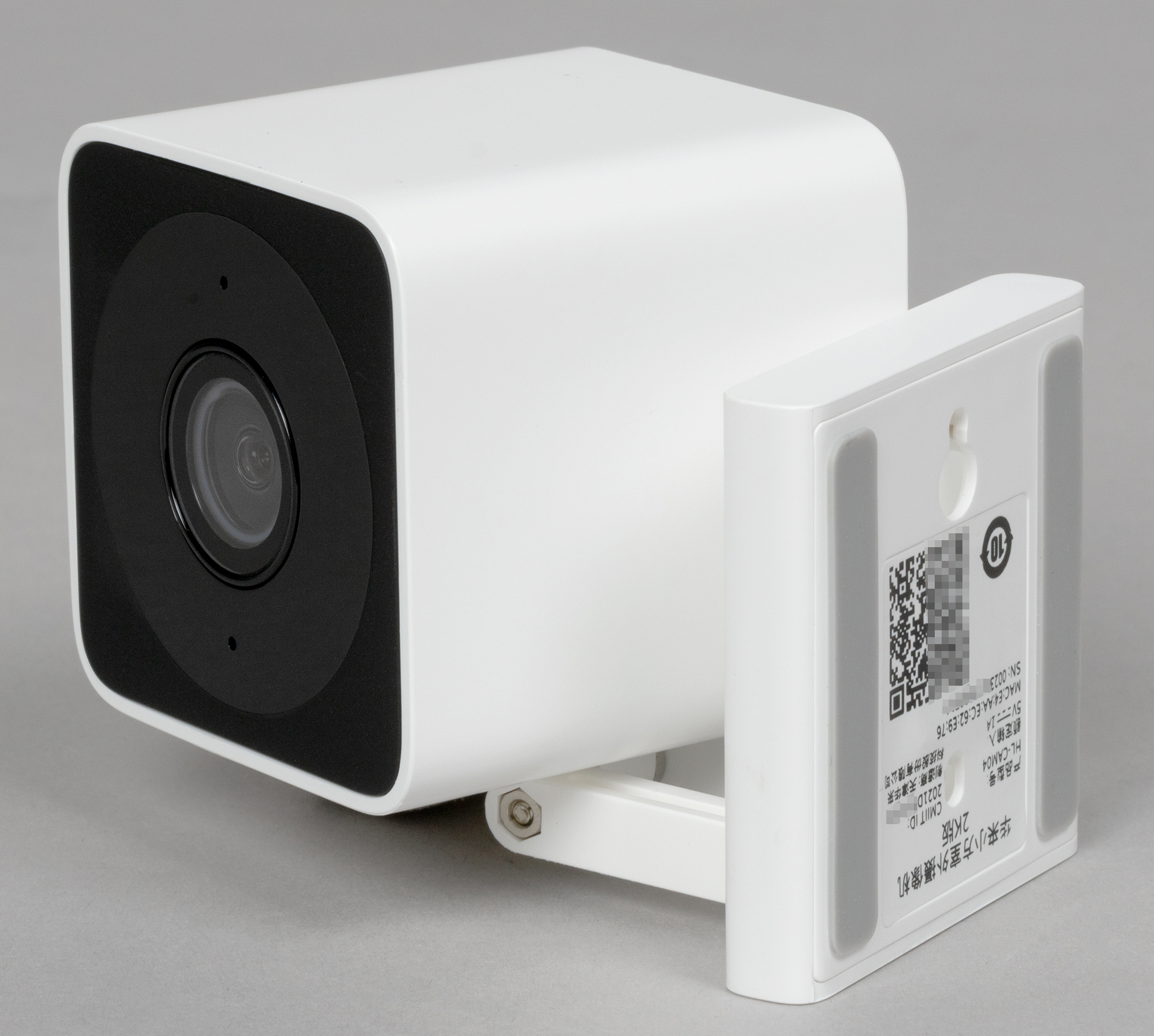

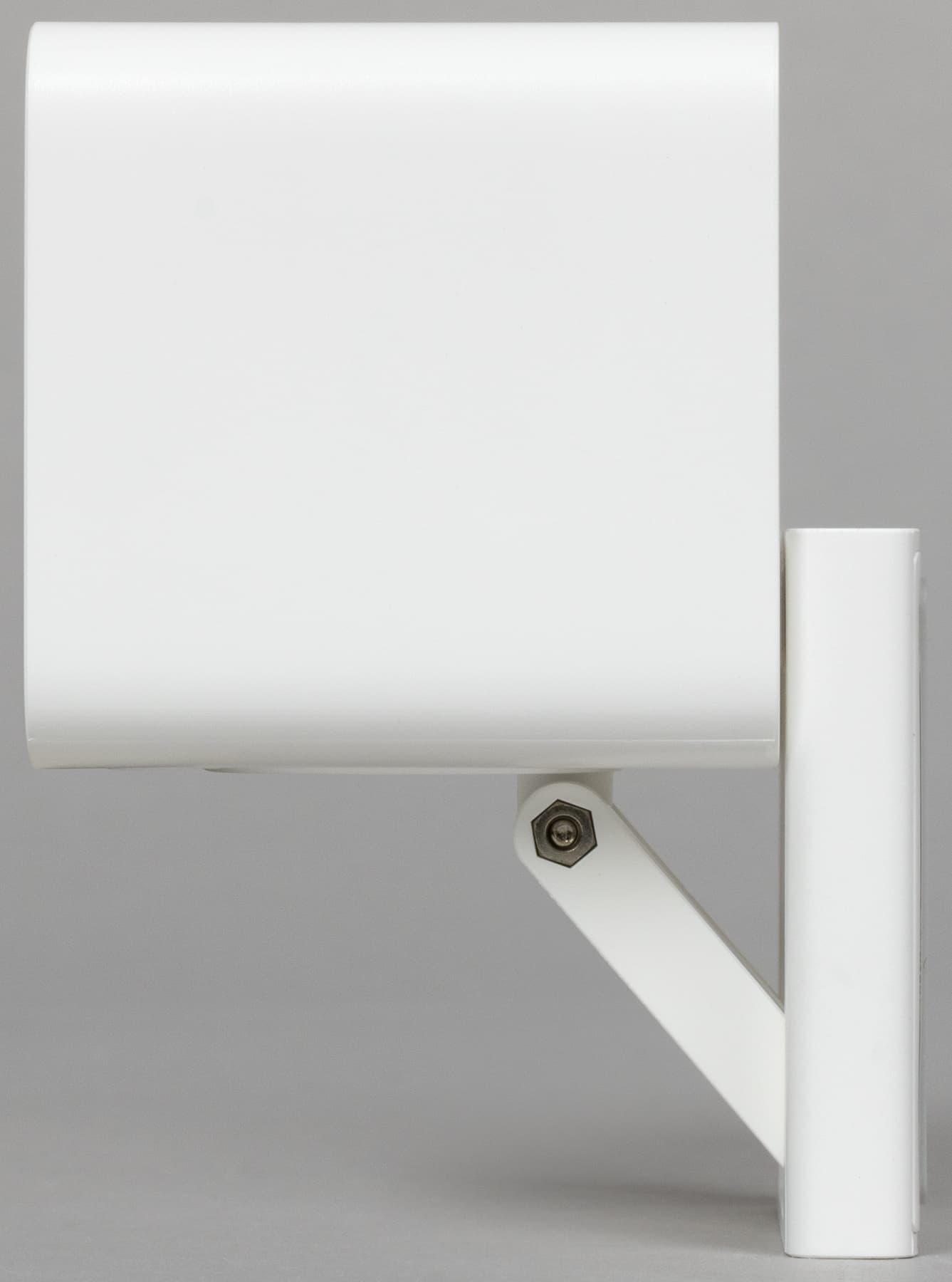

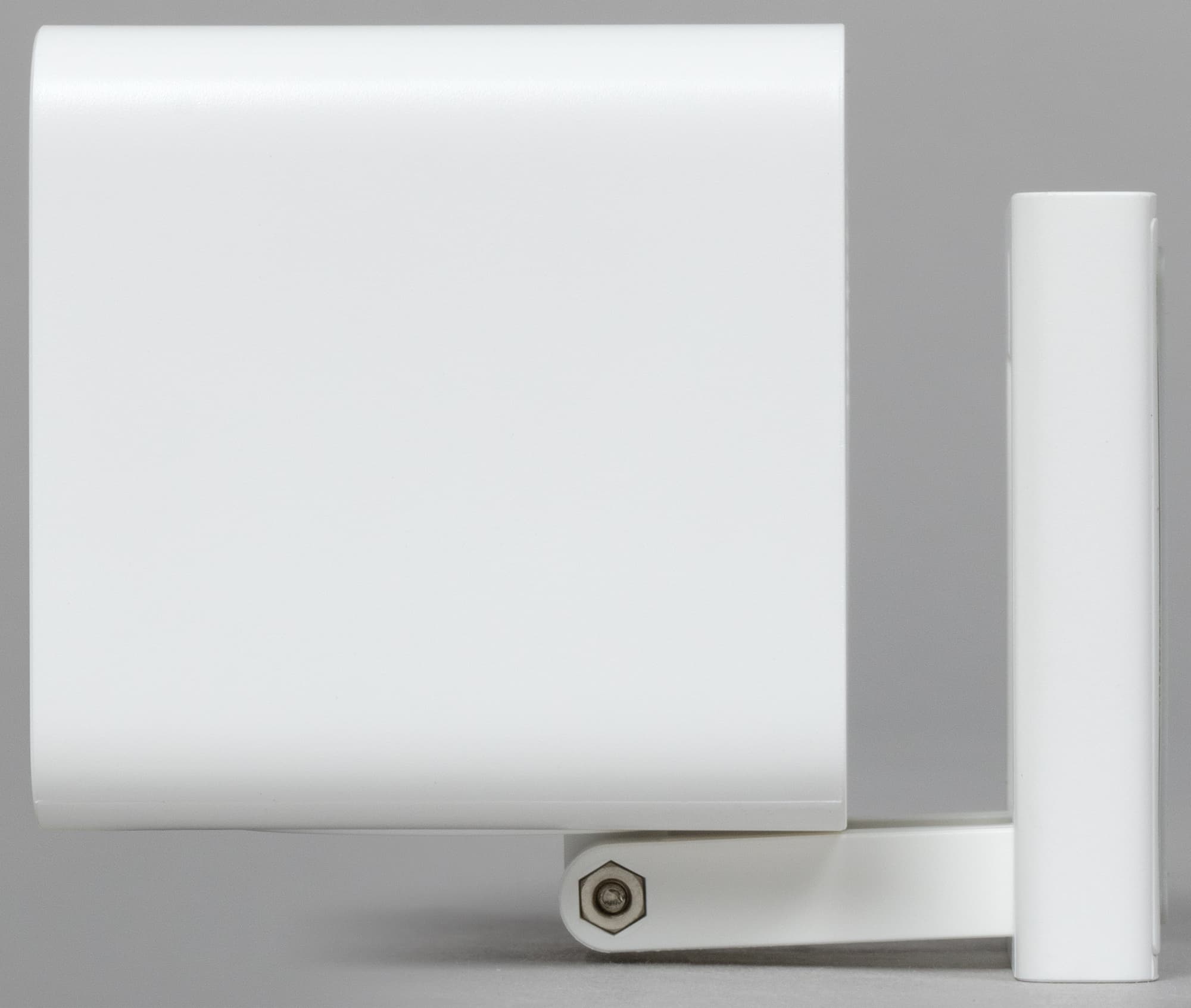

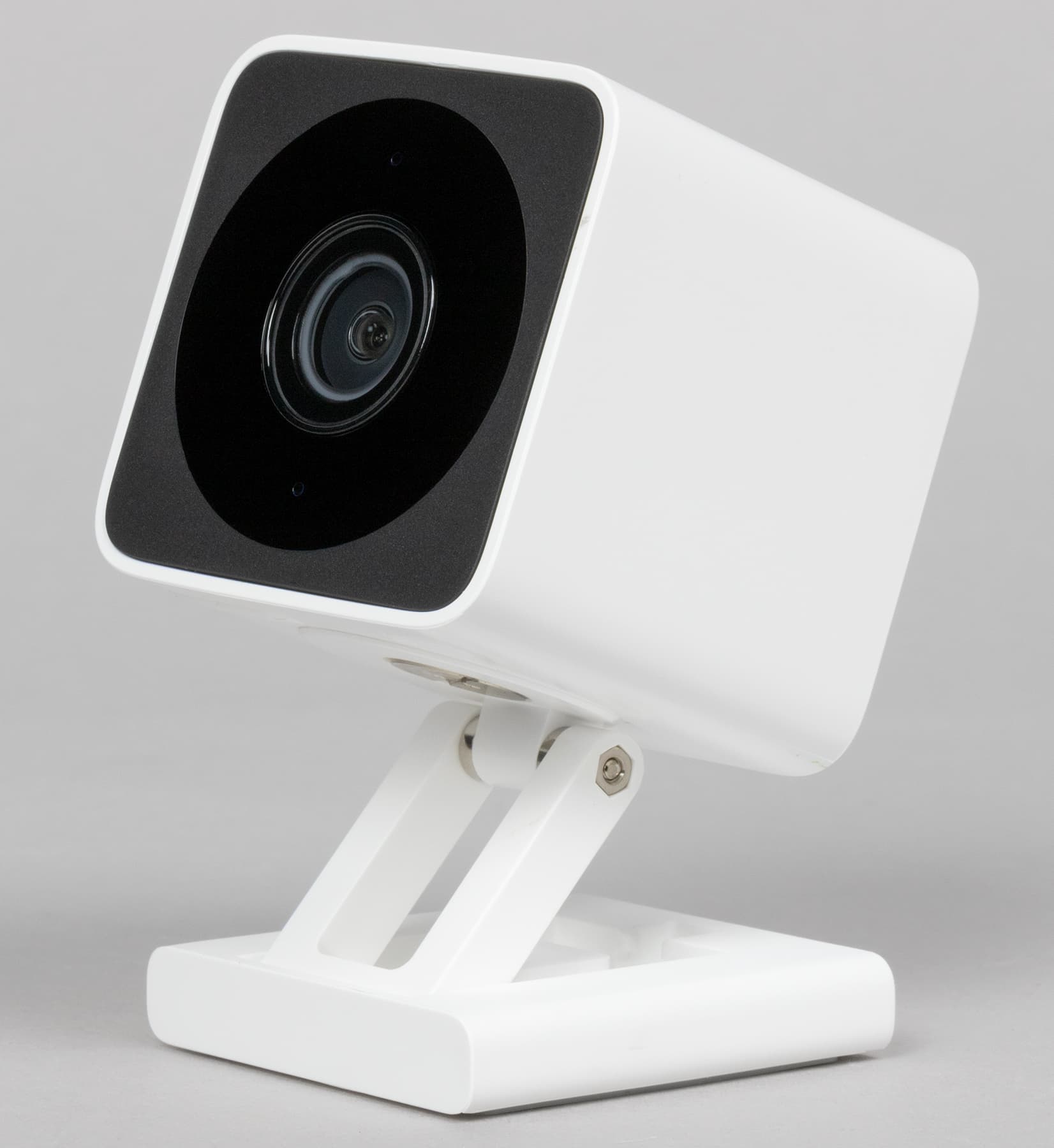

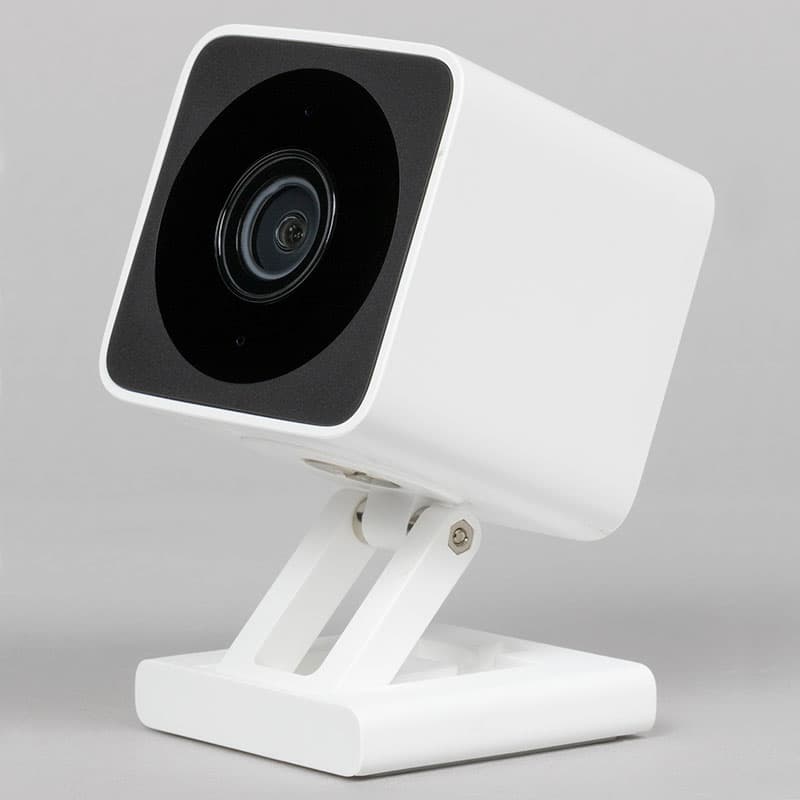

Крепежная система представляет собой подставку-опору с отклоняемой рамкой-ножкой. Благодаря тому, что весь крепеж вращается относительно корпуса, подставка способна принимать почти положение. Следовательно, камеру можно прикрепить абсолютно к любой поверхности. Важно, чтобы эта поверхность были либо строго горизонтальной, либо строго вертикальной. Почему «строго»? Потому что в креплении отсутствует шаровая опора, которая позволила бы придать наклон камере, отличный от горизонтали или вертикали. Следовательно, такие поверхности, как наклонный скат крыши, оконный отлив и прочие поверхности с уклоном тут не подходят.

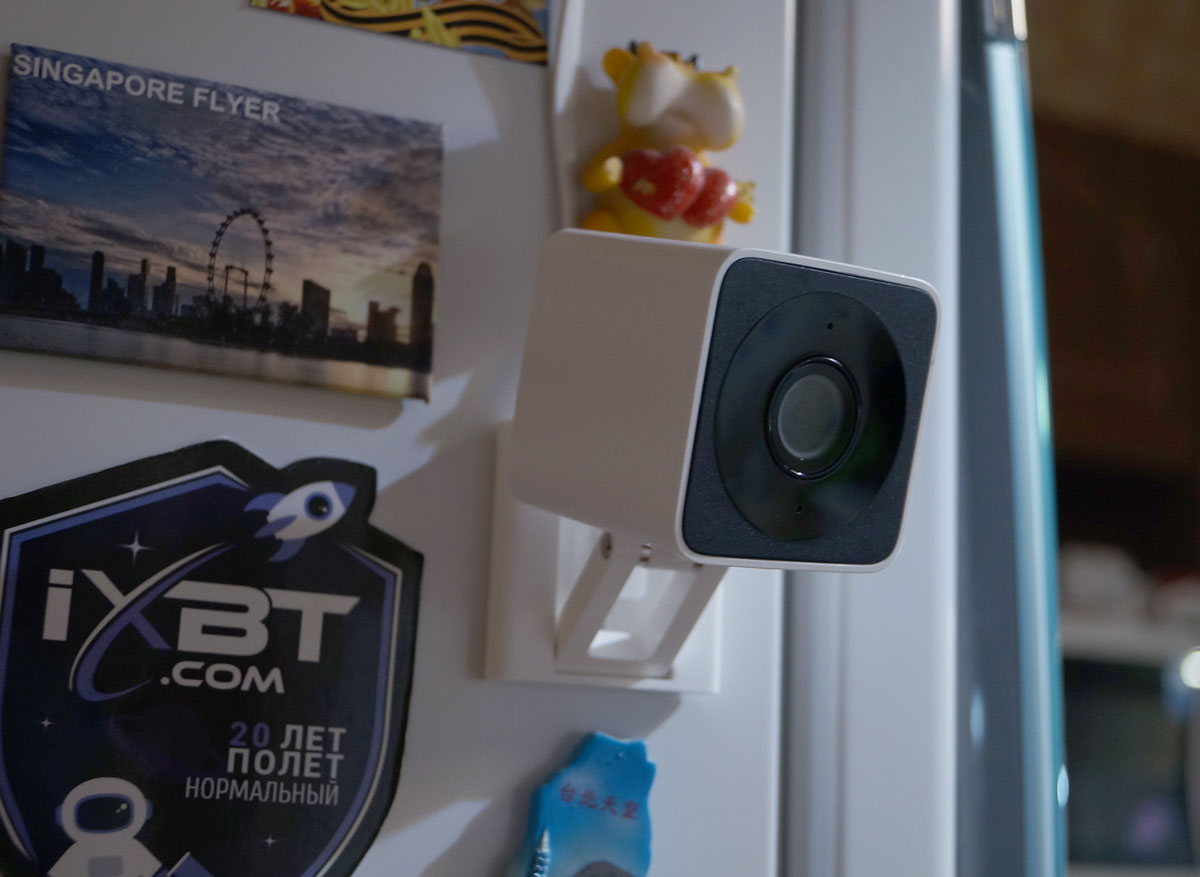

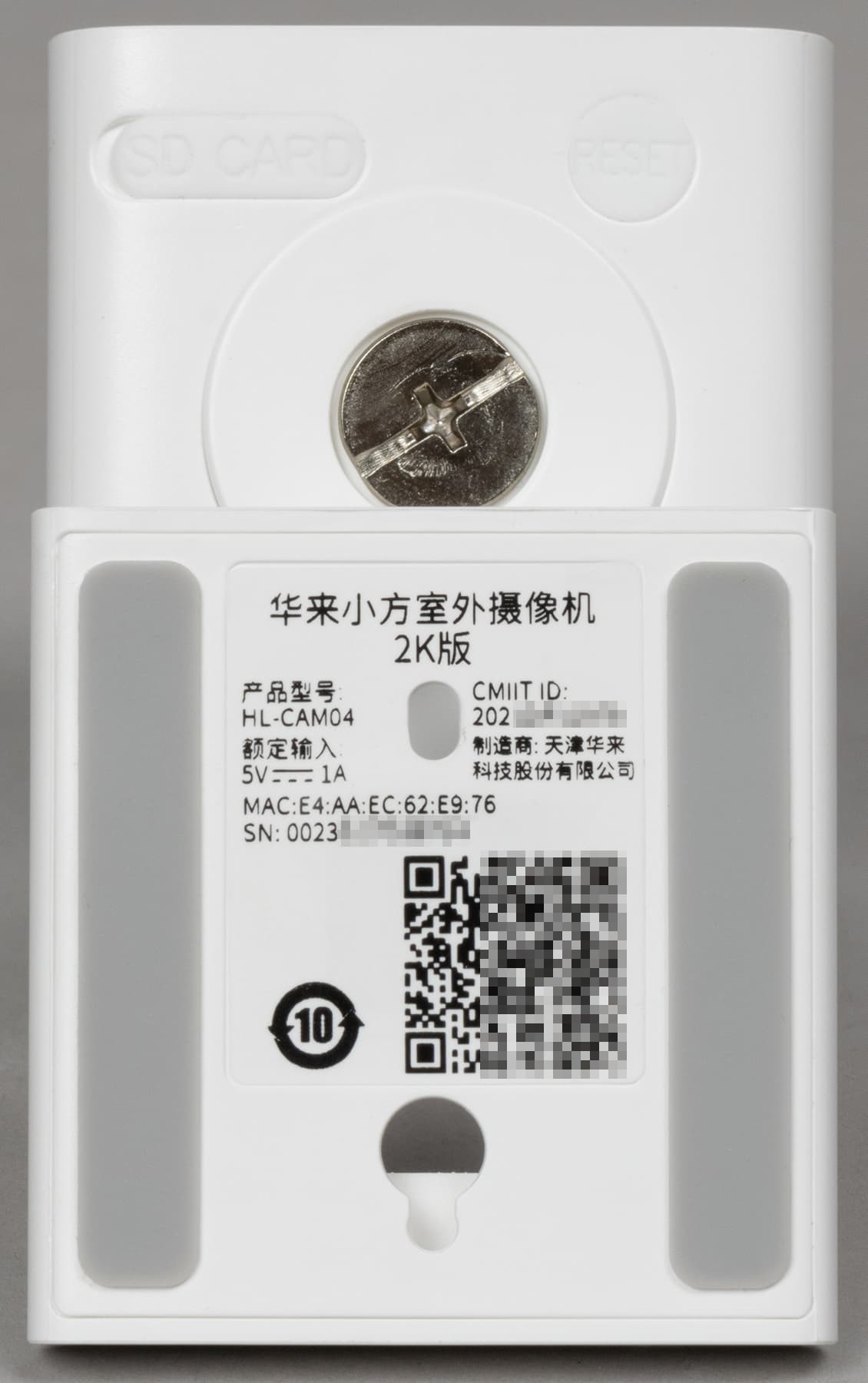

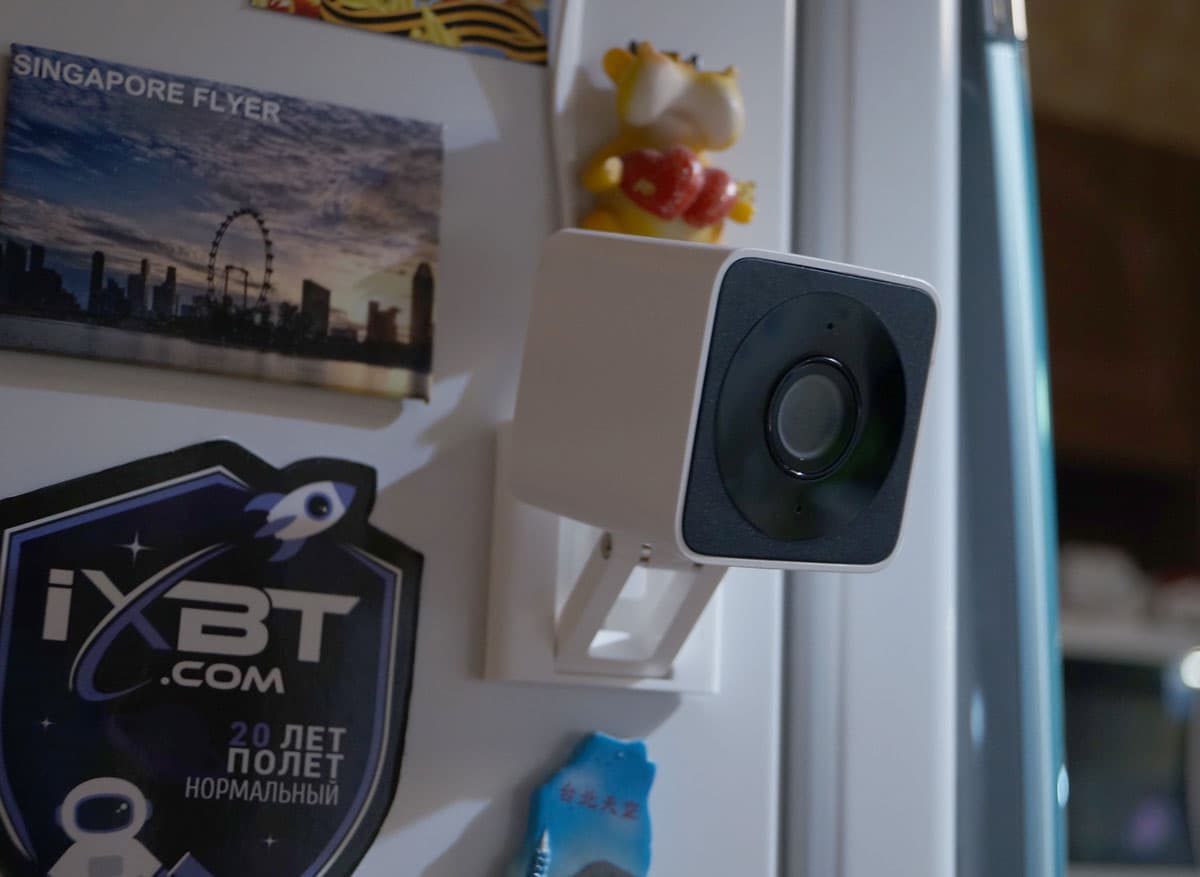

В площадке крепления прячется магнит. Довольно мощный. Благодаря ему камера надежно прилипает к металлическим поверхностям. Например, к холодильнику.

Если металлических поверхностей рядом не нашлось, то подойдет прилагаемая крепежная шайба. Достаточно привинтить ее саморезом к деревянной стене или потолку — и посадочная площадка для камеры готова. Также для крепления камеры можно использовать отверстия под саморезы.

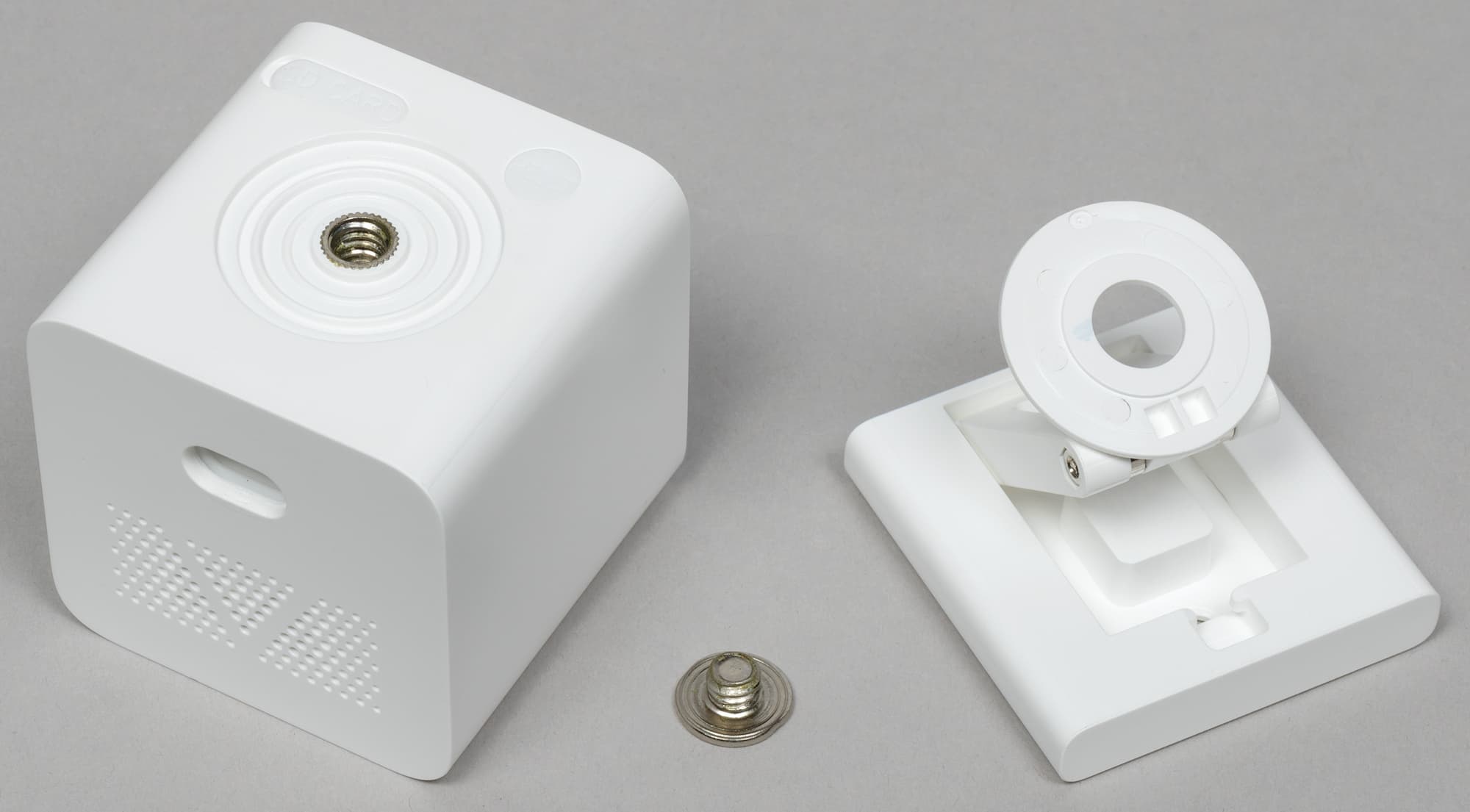

И даже в таком случае камеру можно быстро снять, ведь вся крепежная система привинчивается к корпусу стандартной штативной резьбой.

Вообще, наличие в корпусе камеры (да вообще любого гаджета, будь то регистратор, датчик, реле и т. д.) штативного резьбового отверстия — это крайне ценное решение, пользу которого мало кто понимает. Но обязательно поймет, когда «родное» крепление придет в негодность. А это непременно случится, рано или поздно. Отыскать крепеж со штативной резьбой 1/4″ — минутное дело, достаточно зайти в любой магазин электроники. А уж всяких адаптеров для этой стандартной резьбы — даже не море. Океан.

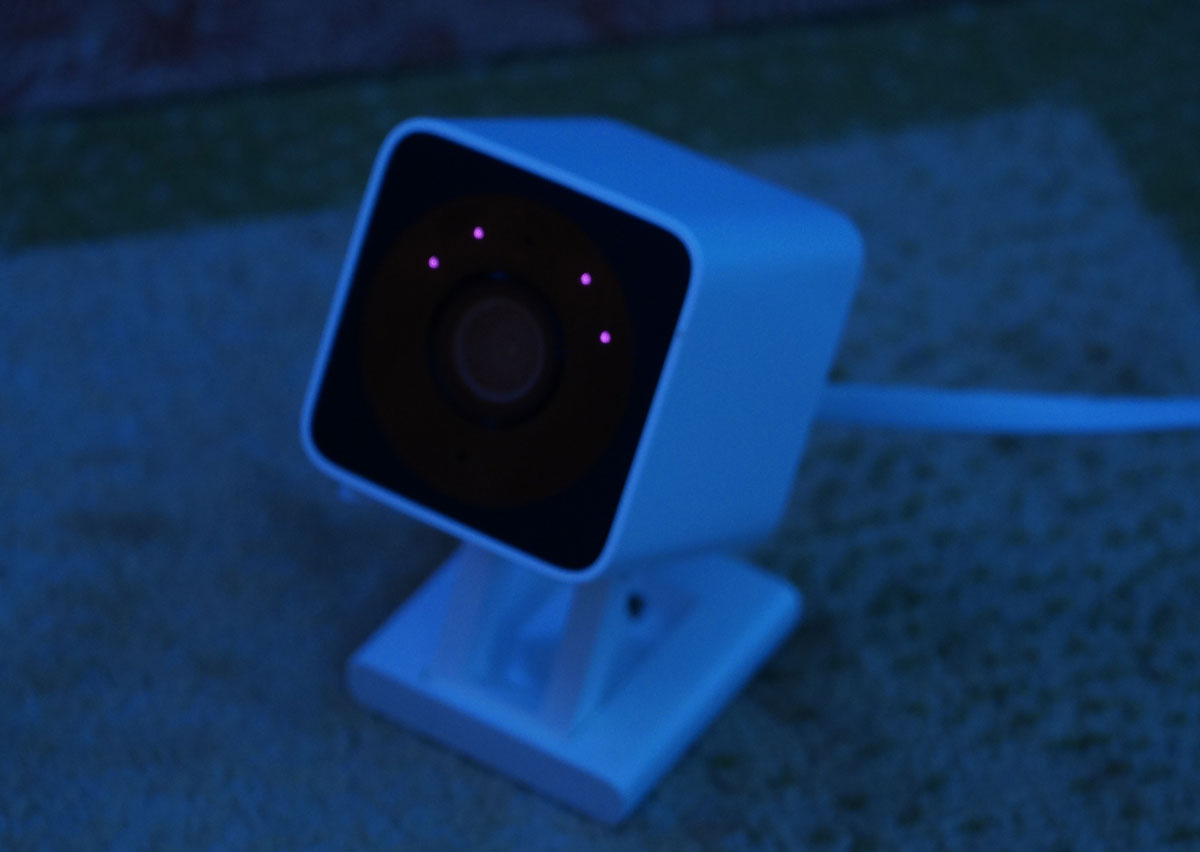

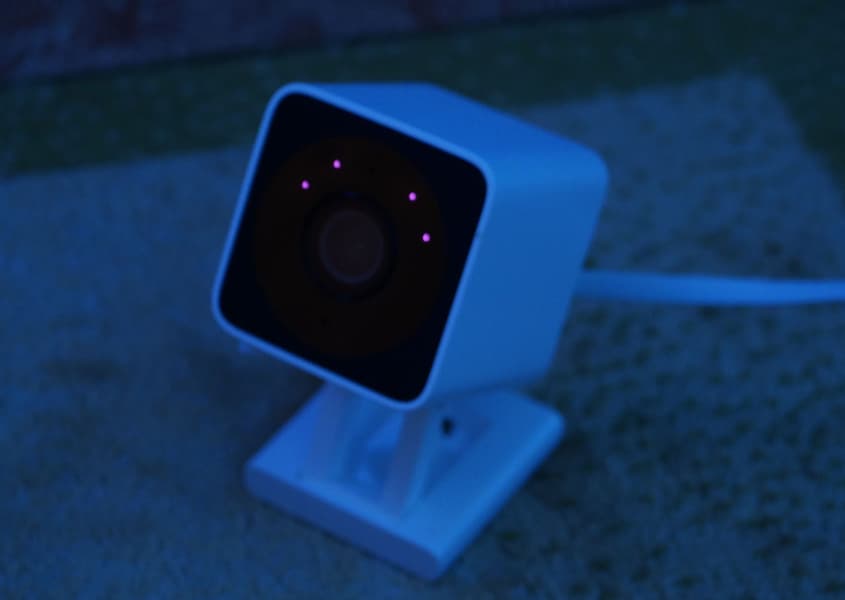

Инфракрасная подсветка камеры состоит из четырех светодиодов, которые козырьком охватывают объектив сверху. В темноте светодиоды хорошо заметны, но выглядят некрупно.

Wi-Fi-антенна спрятана внутри корпуса. Будем надеяться, что ее окажется достаточно для уверенной связи с роутером на «внекомнатных» расстояниях.

Основные технические характеристики камеры представлены в следующей таблице:

Камера
Модель HL-CAM04
Объектив N/A
Углы обзора 130° по диагонали
Сенсор N/A
Видео/аудио
Видеостандарты H.265: до 3 Мп (2304×1296)
Частота кадров переменная, до 20 к/с
Битрейт видео до 1000 кбит/с
Стандарт аудио AAC моно 16 Кбит/с
Сеть
LAN нет
Wi-Fi 802.11b/g/n, 2,4 ГГц
Поддержка стандартов и протоколов только фирменный протокол для работы в облаке Mi Home
Эксплуатационные требования
Программные
  • IOS 9.0 и выше
  • Android 4.4 и выше
Эксплуатационные характеристики
Локальное хранилище карта памяти microSD/SDHC/SDXC
PTZ нет
Питание USB 5 В 1 А
Габариты, масса куб 50×50×50 мм, 495 г без крепежной площадки
Допустимые рабочие температуры N/A
Класс защиты защита от влаги и пыли
Функции
  • облачный сервис
  • защита от влаги
  • встроенный микрофон
  • встроенный динамик
  • инфракрасная подсветка
Цены и предложения
Розничные предложения

Подключение, настройки

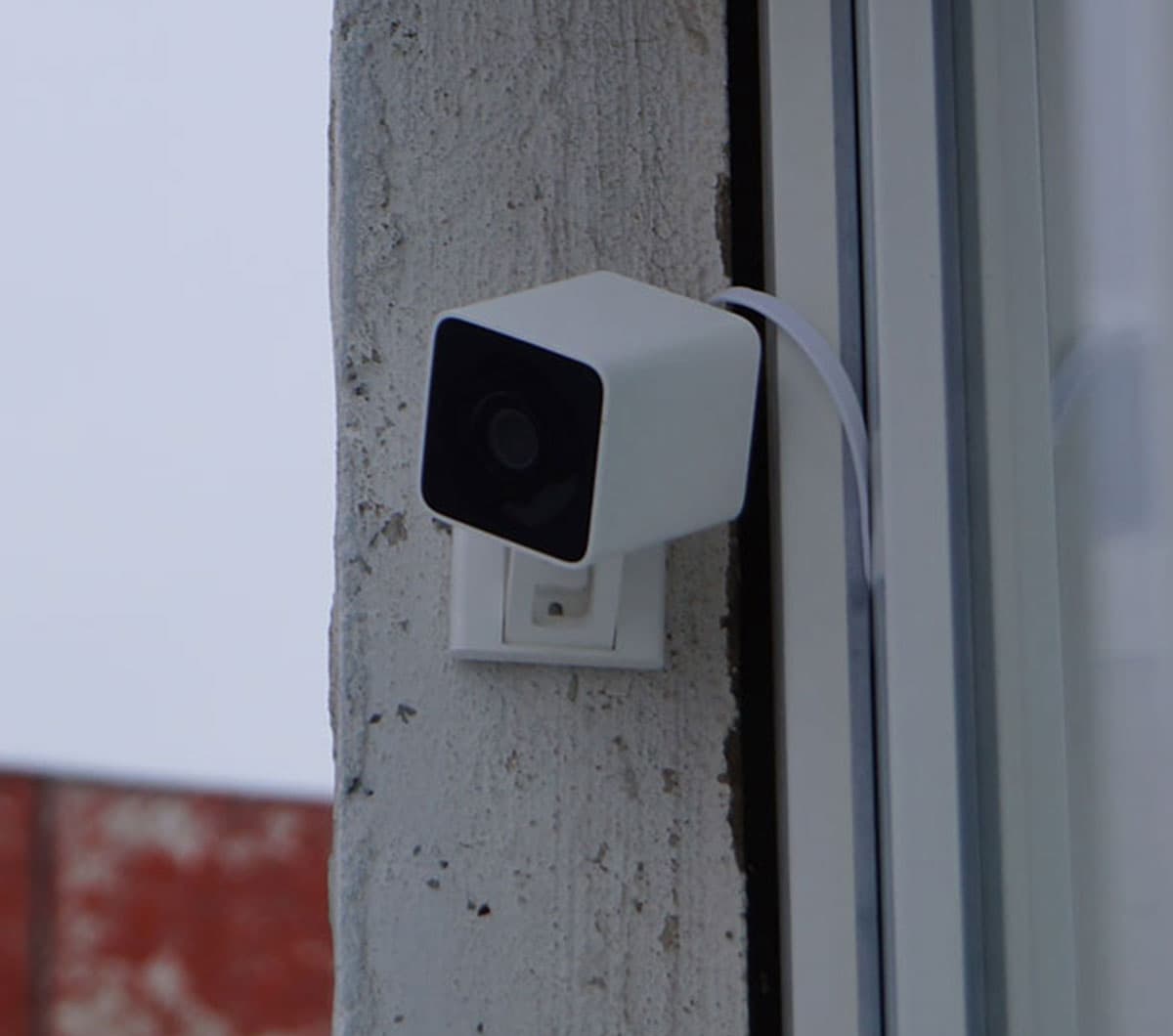

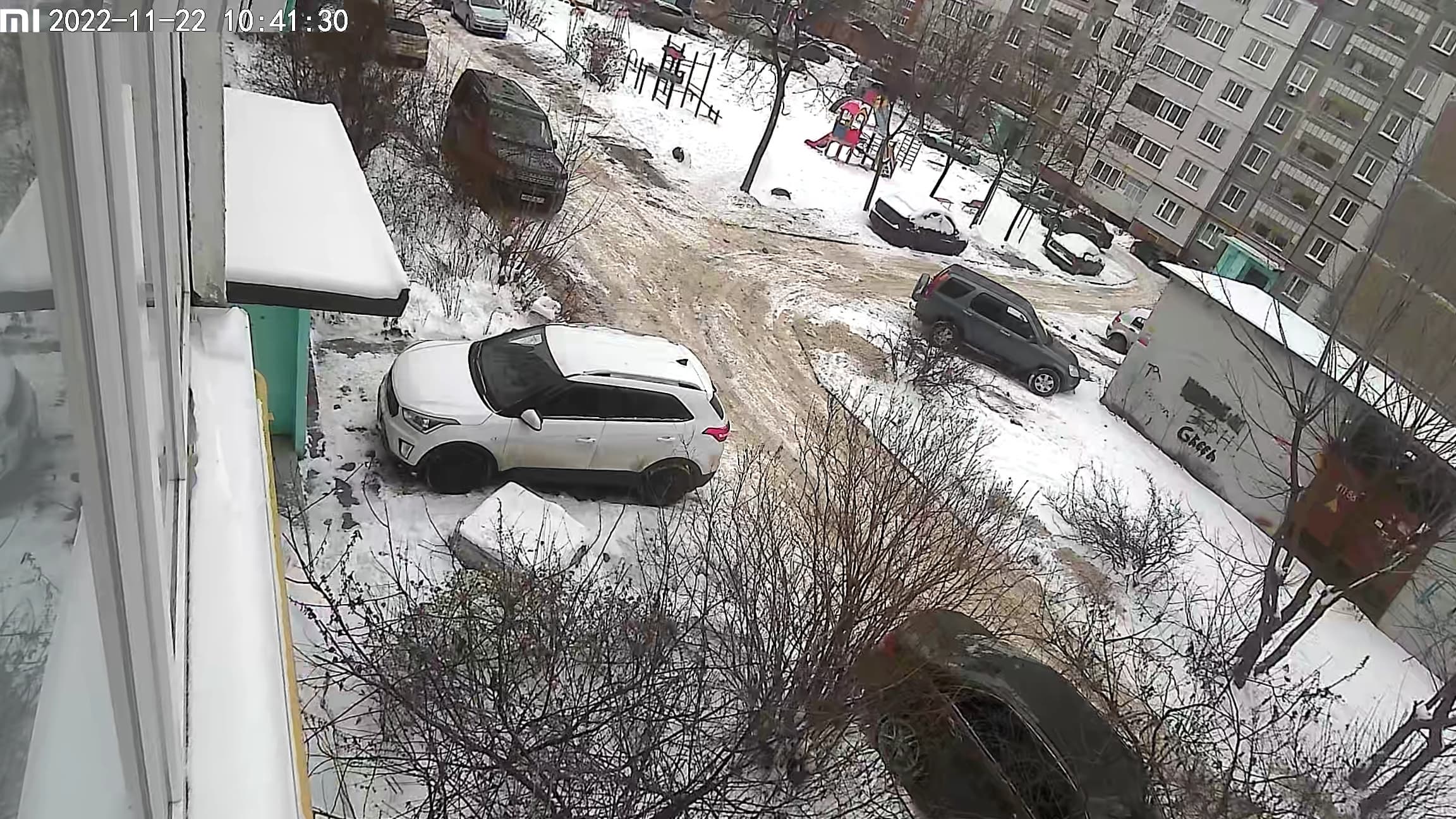

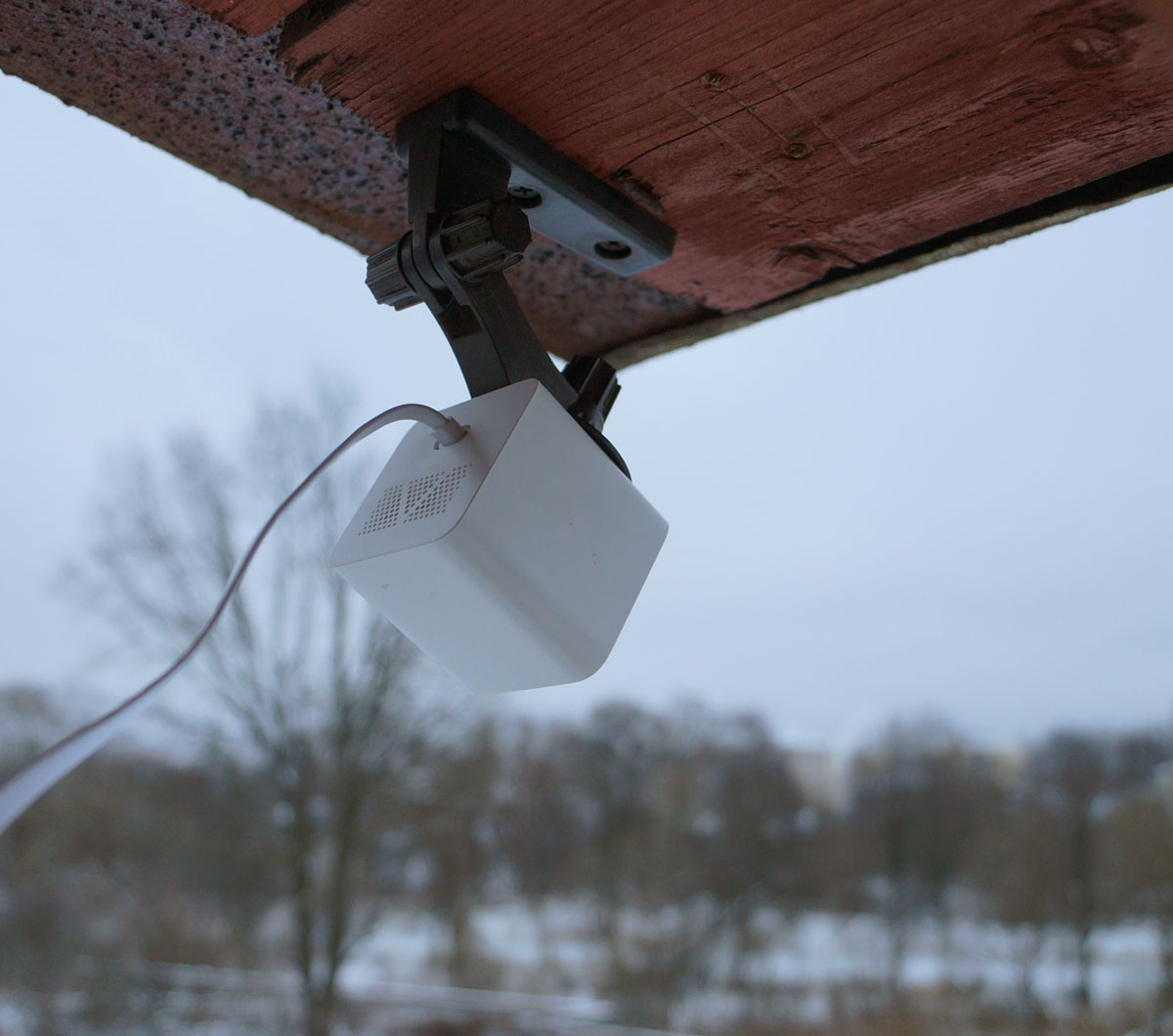

Тестирование камеры проводилось в городской черте, где камера устанавливалась на торце бетонной плиты в многоквартирном доме, а также в типично деревенском домовладении, будучи установленной под козырьком балкона. Хотя можно было размещать камеру и не под козырьком, ведь камере не страшны осадки. Хотя, в наших условиях, помимо дождя, присутствует также снег. А еще морозы. Нет, лучше все-таки защитить камеру, прикрепив ее под навесом, козырьком, карнизом и т. д.

Кстати, на этой фотографии сразу видно несовершенство имеющегося крепления. А именно — отсутствие шарового узла. В нашем случае, когда камера расположена у окна, на откосе железобетонной плиты, такой узел требуется для того, чтобы придать голове камеры вертикальное положение. Но это невозможно. В результате получаем вот такую картинку, повернутую на 30°.

Впрочем, в видеонаблюдении это некритично. Вряд ли кто-то додумается покритиковать «заваленный горизонт». Задача видеонаблюдения заключается в регистрации событий, не более. Конечно, просматривать такой заваленный архив не очень-то удобно. Но что поделать.

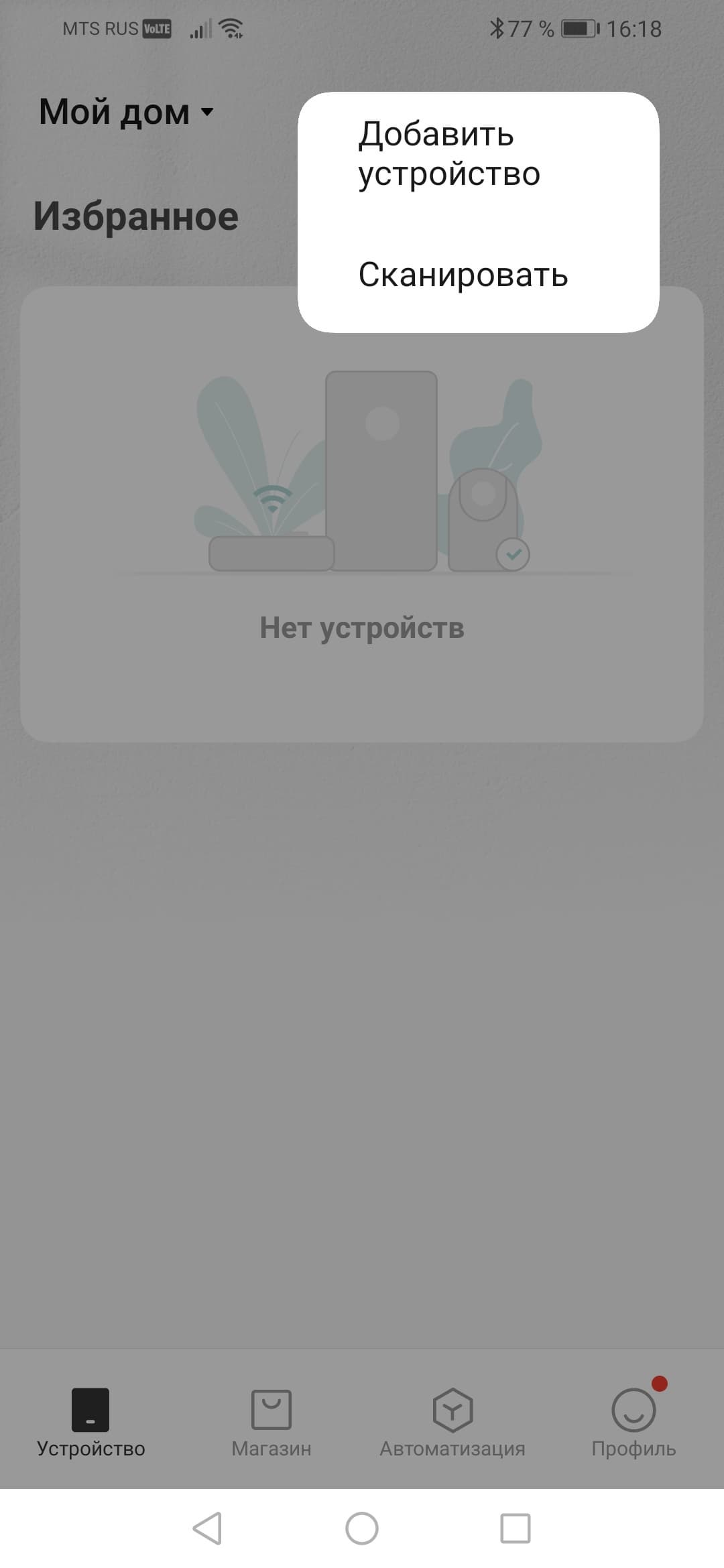

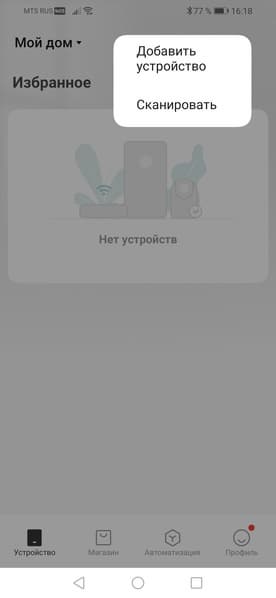

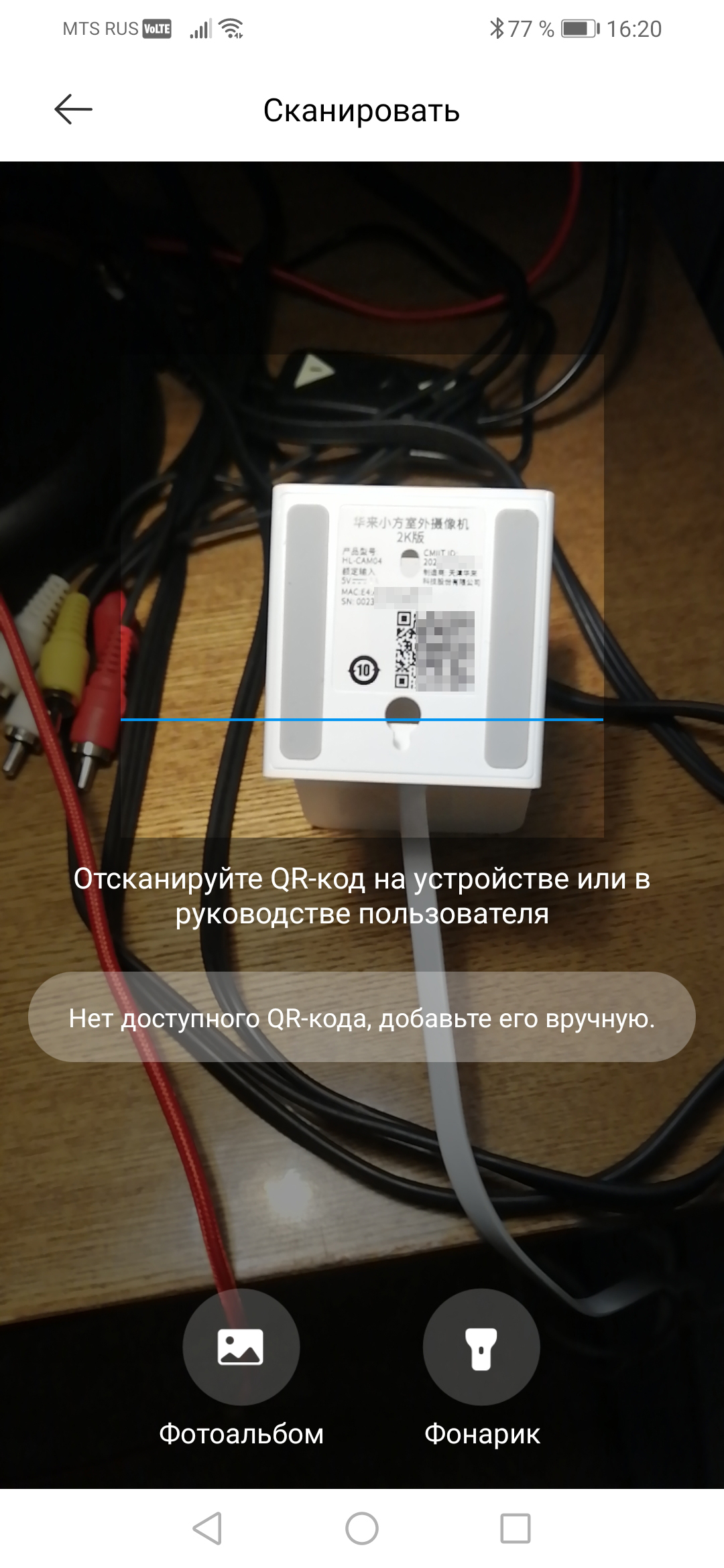

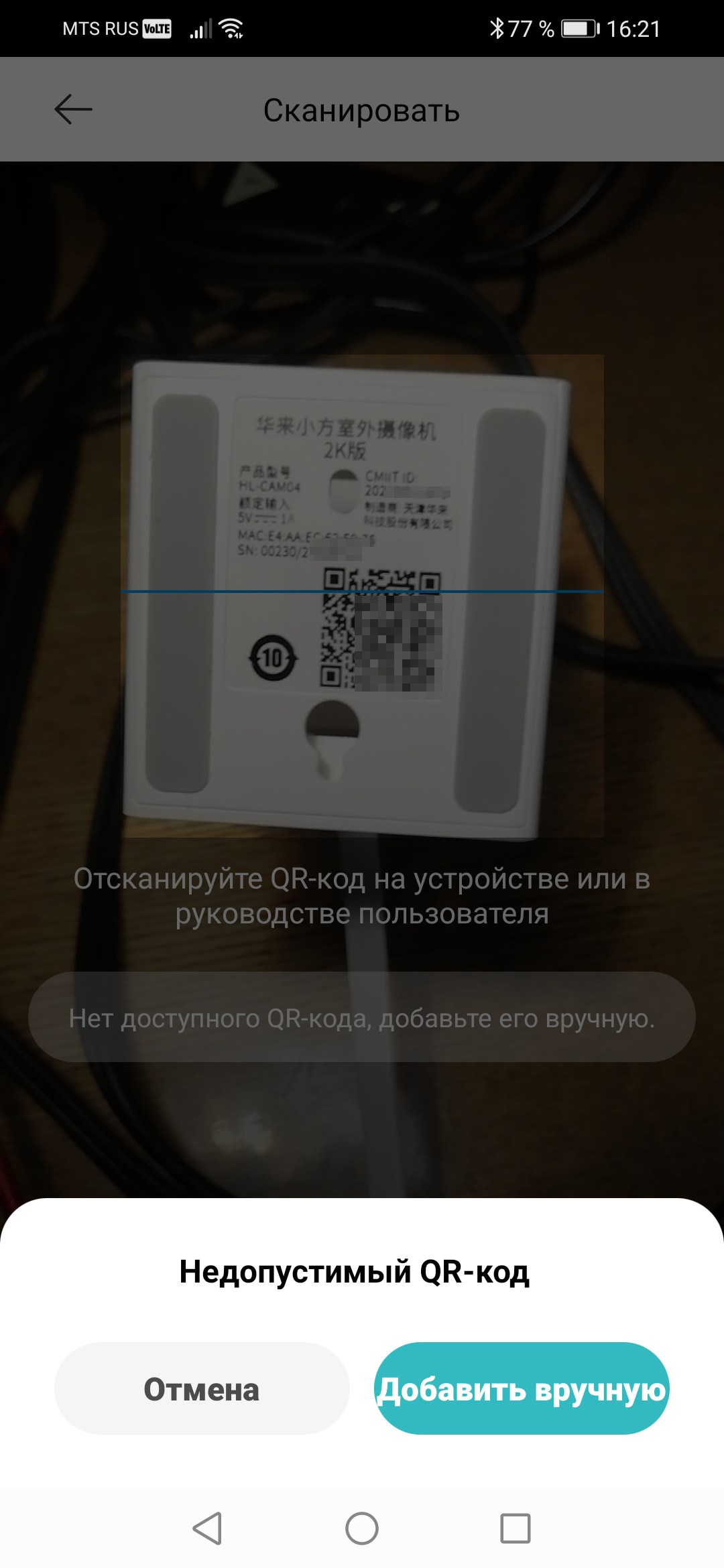

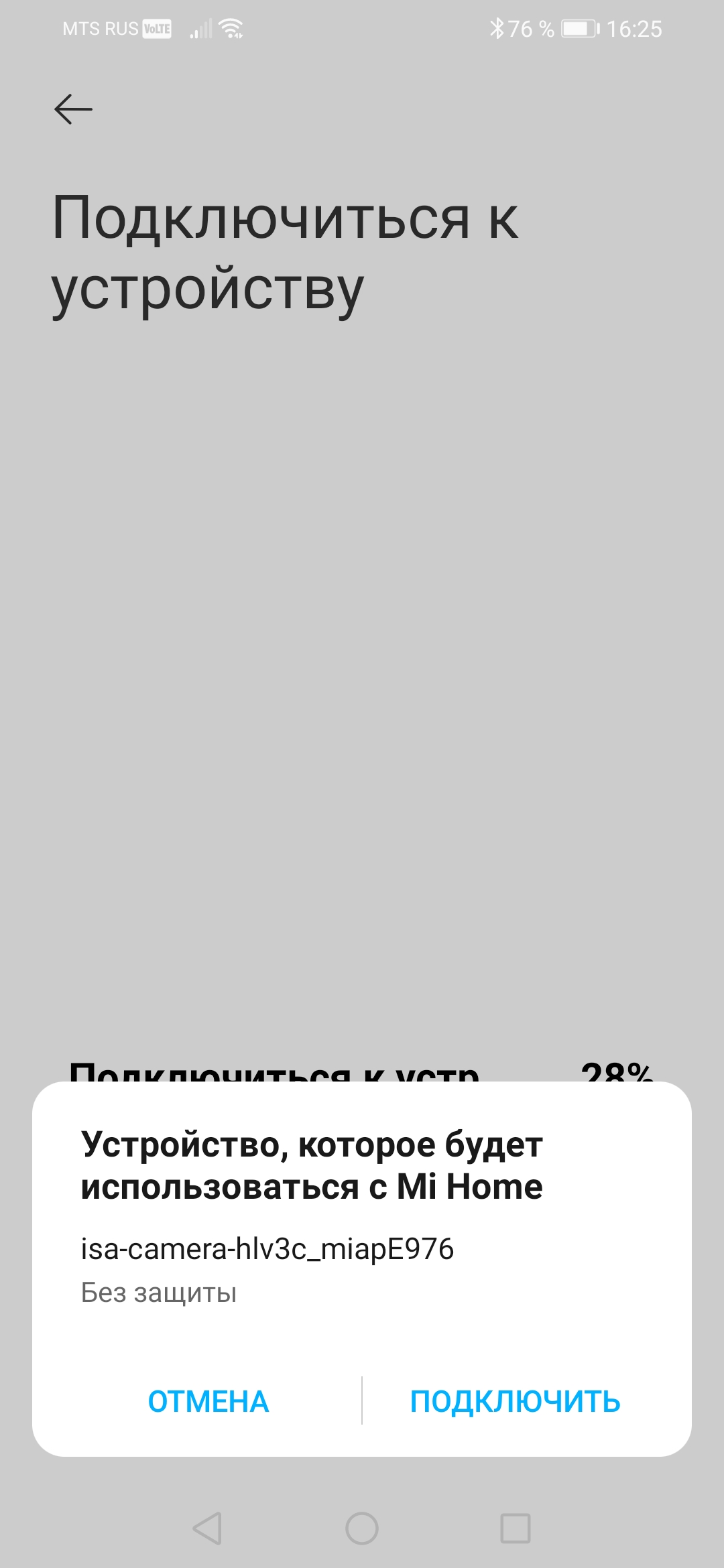

Начнем подключение. На первый взгляд тут все элементарно: запускай приложение Mi Home, сканируй QR-код, напечатанный на подошве крепления камеры, вот и вся недолга. Как бы не так. Программа упорно говорит о недопустимом QR-коде.

Добавление камеры вручную также невозможно, программа не знает о существовании такой модели. Скудный список камер содержит только «родные» модели, а не те, которые купили право вхождения в систему Mi Home.

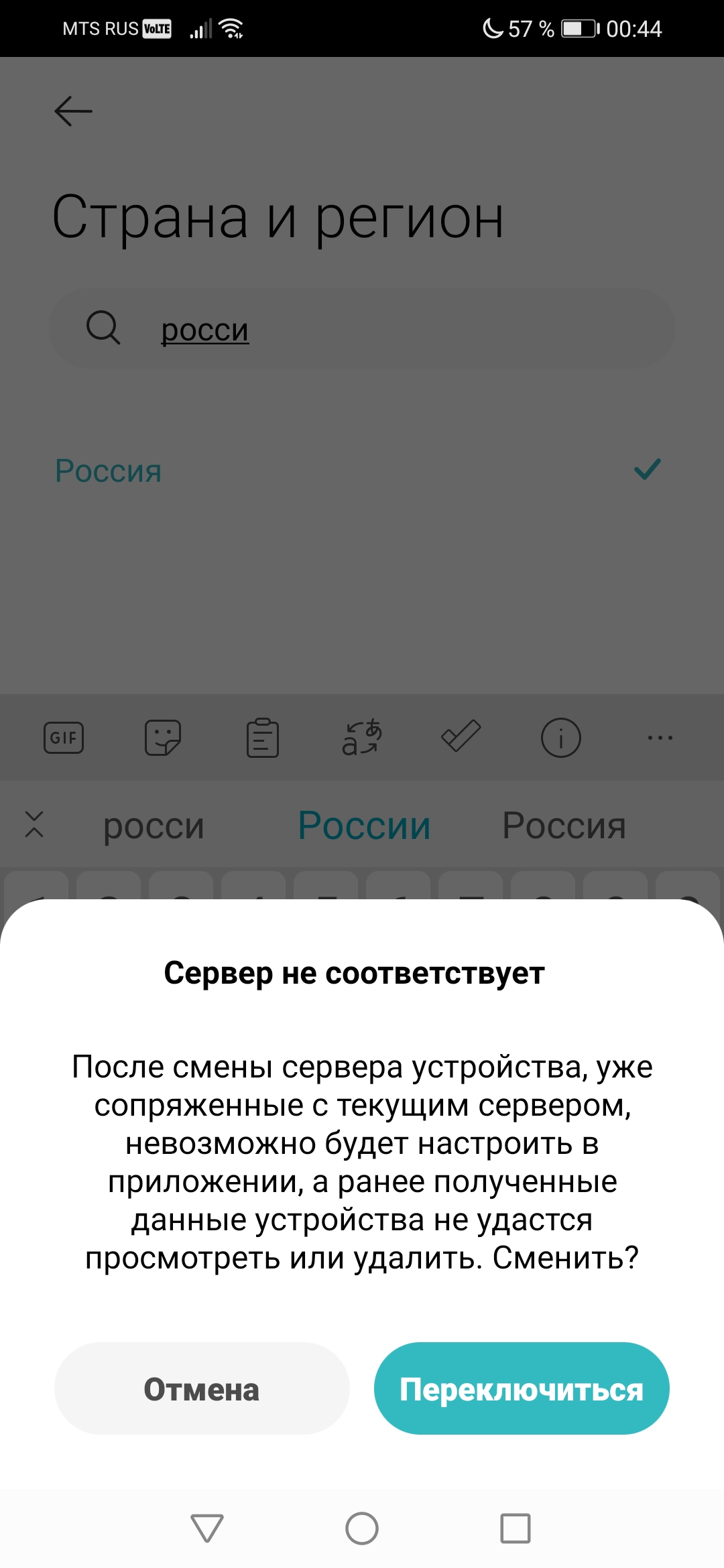

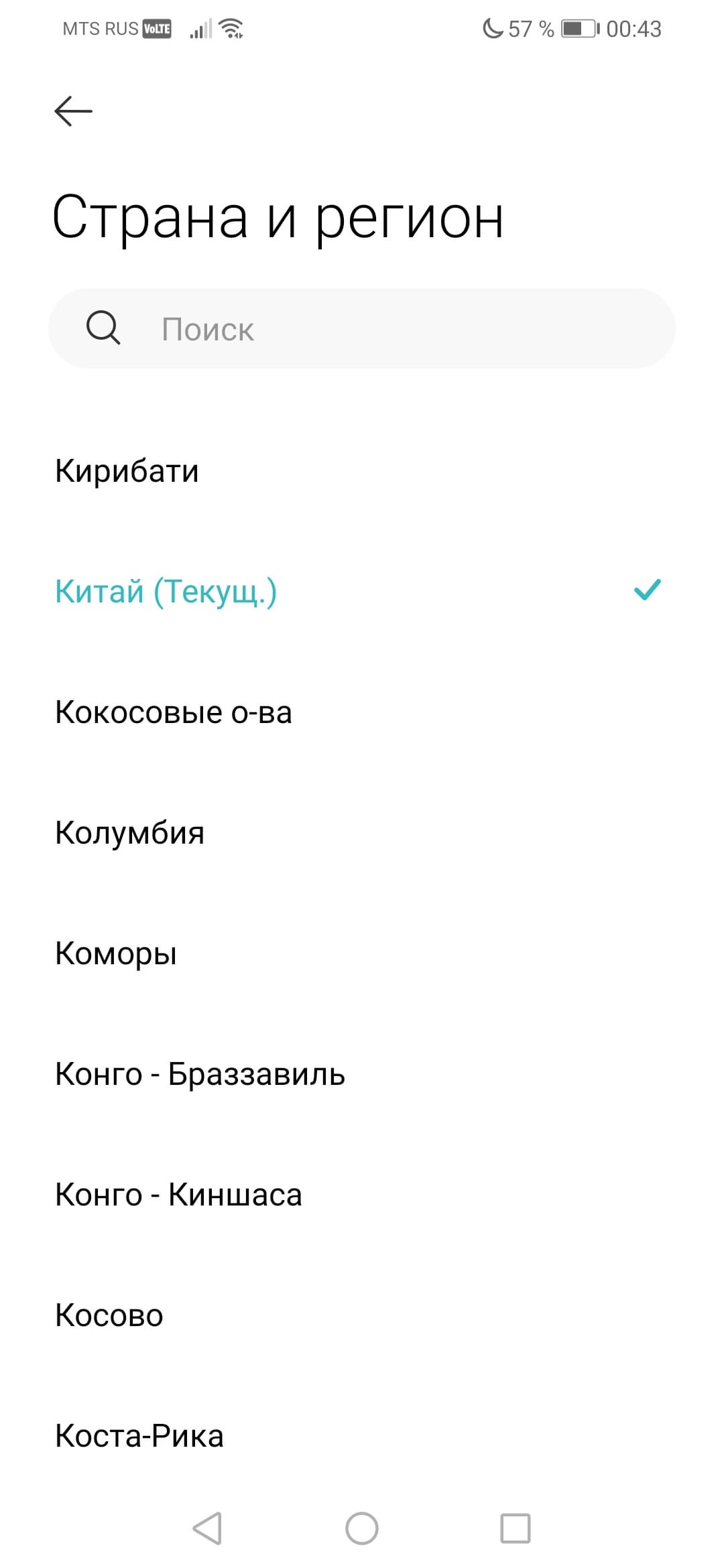

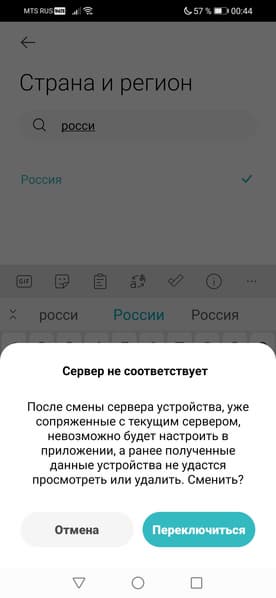

Оказывается, облачный сервис Mi Home разбит на сегменты по географическому признаку. А поскольку данная камера предназначена для китайского рынка, то ее подключение, настройка и эксплуатация возможны лишь в том случае, если в качестве местоположения выбран Китай. И не надейтесь, что впоследствии вы сможете переключиться обратно на Россию и пользоваться уже подключенной камерой. Нет. Изменение местоположения приведет к переключению на другой сервер, где данные о вашей активности отсутствуют. Как результат — полное удаление из профиля всех ваших домов, комнат и устройств. Профиль будет чист.

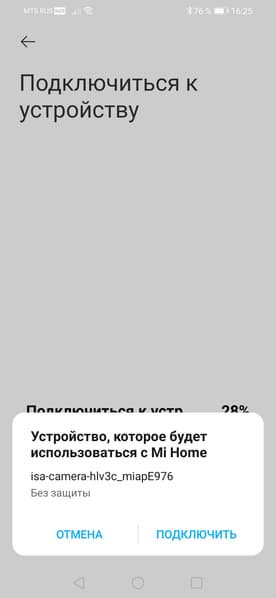

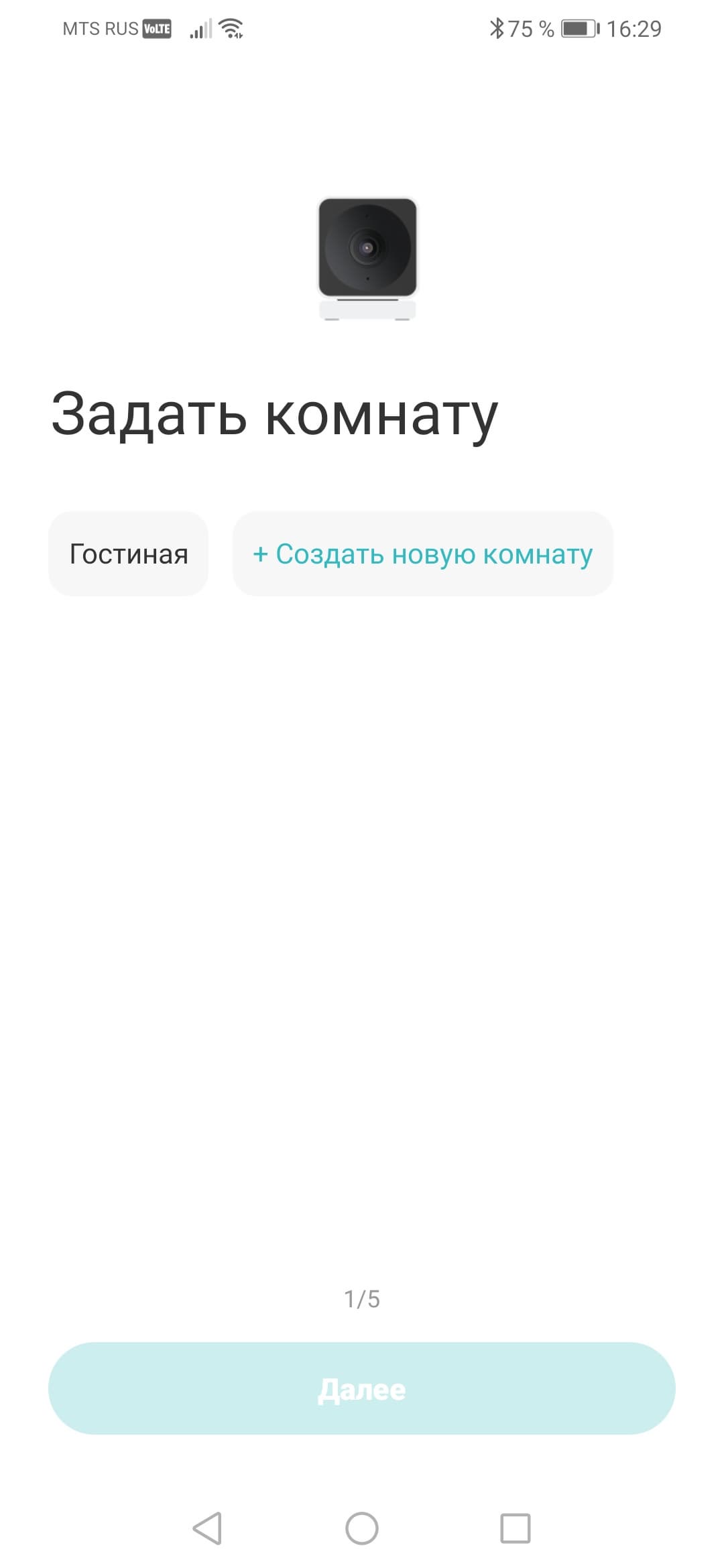

Итак, правильно выбранный регион — залог успеха. QR-код считывается быстро, так же быстро активируется и камера. В процессе добавления камеры из ее динамика доносится приятный женский голос, рассказывающий о чем-то на китайском языке. Жаль, что ничего не понятно.

Рассматриваемый аппарат, как и большинство нынешних «облачных» камер, не поддерживает никаких распространенных протоколов и спецификаций ONVIF. Без своего фирменного облачного сервиса, такая камера — бесполезный гаджет.

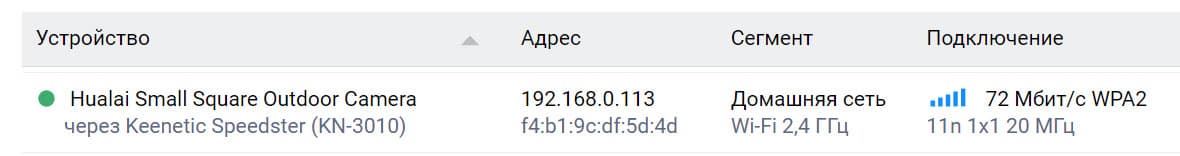

Аппарат, работающий в локальной сети, отображается в списке сетевых устройств, как и положено.

Однако достучаться до камеры и ее настроек, и тем более получить видеопоток, можно только одним способом: через фирменный софт, который получает изображение не напрямую с камеры, а через длинную цепочку заграничных северов. Согласно современным требованиям, такой софт существует только в мобильном варианте. Следовательно, работать с камерой можно только на смартфоне или планшете. Можно, конечно, попытаться запустить приложение в каком-то Android-эмуляторе для ПК. Однако далеко не каждое мобильное видеоприложение заработает в эмуляторе, поскольку для обработки видеопотока требуется настоящее мобильное железо, а не программная симуляция. Но в нашем случае Mi Home прекрасно заработал в эмуляторе BlueStacks, с живым видеопотоком и даже просмотром архивных записей!

Нужно предупредить: если вы поменяете пароль к вашей Wi-Fi-сети или решите перенести/переподключить камеру к другому роутеру с другим именем и паролем точки доступа, то все описанное выше придется проделывать заново. Странно, что в современных облачных камерах отсутствует банальная настройка, которая позволяла бы удаленно задать новую сеть, к которой камера переподключится после перезагрузки. Это умеет делать даже копеечная нонейм-камера с Алиэкспресса, в которой есть банальный модуль поиска сетей.

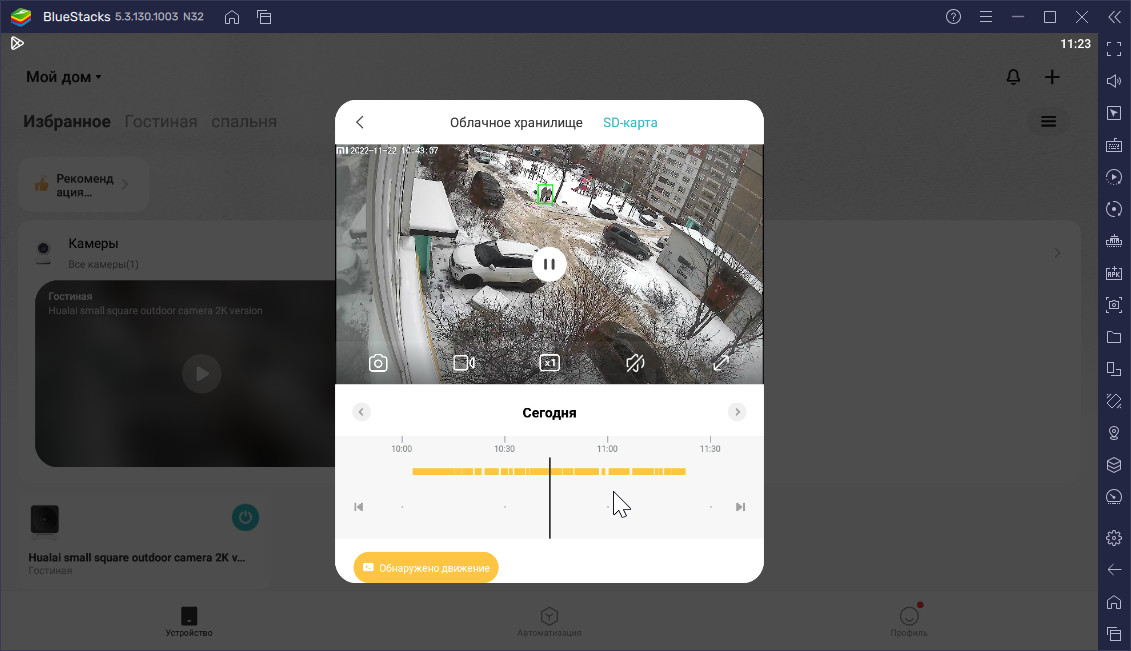

Во время тестирования мы перемещали камеру в разные локации и подключали к разным роутерам, а поскольку каждый раз проводить активацию было лень, то использовался давно известный лайфхак: в новом роутере, к которому подключалась камера, вводились те же параметры сети, те же имя и пароль. Камеры и другие устройства не замечают подмены и спокойно подключаются к другому роутеру. Между прочим, это серьезная дыра в безопасности. Но ее никто не хочет замечать.

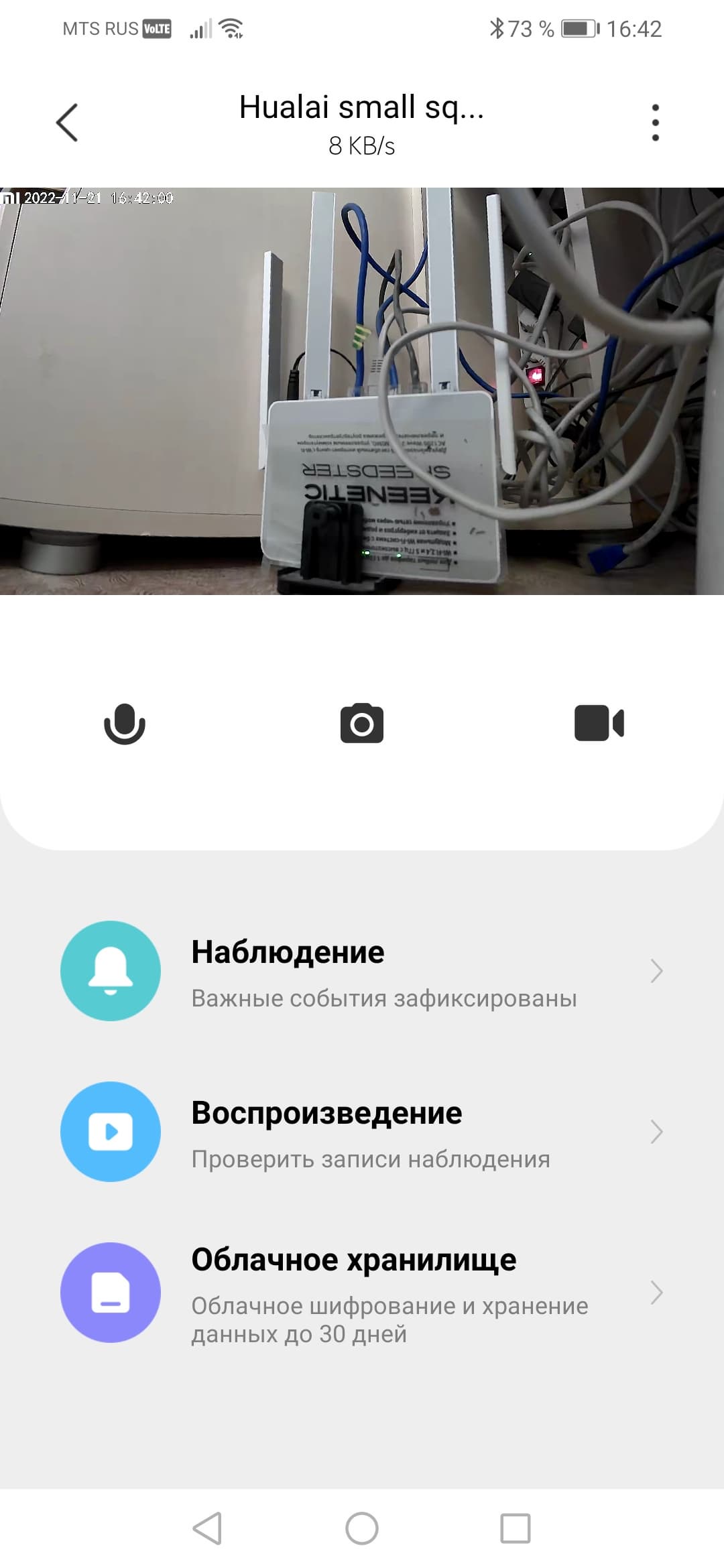

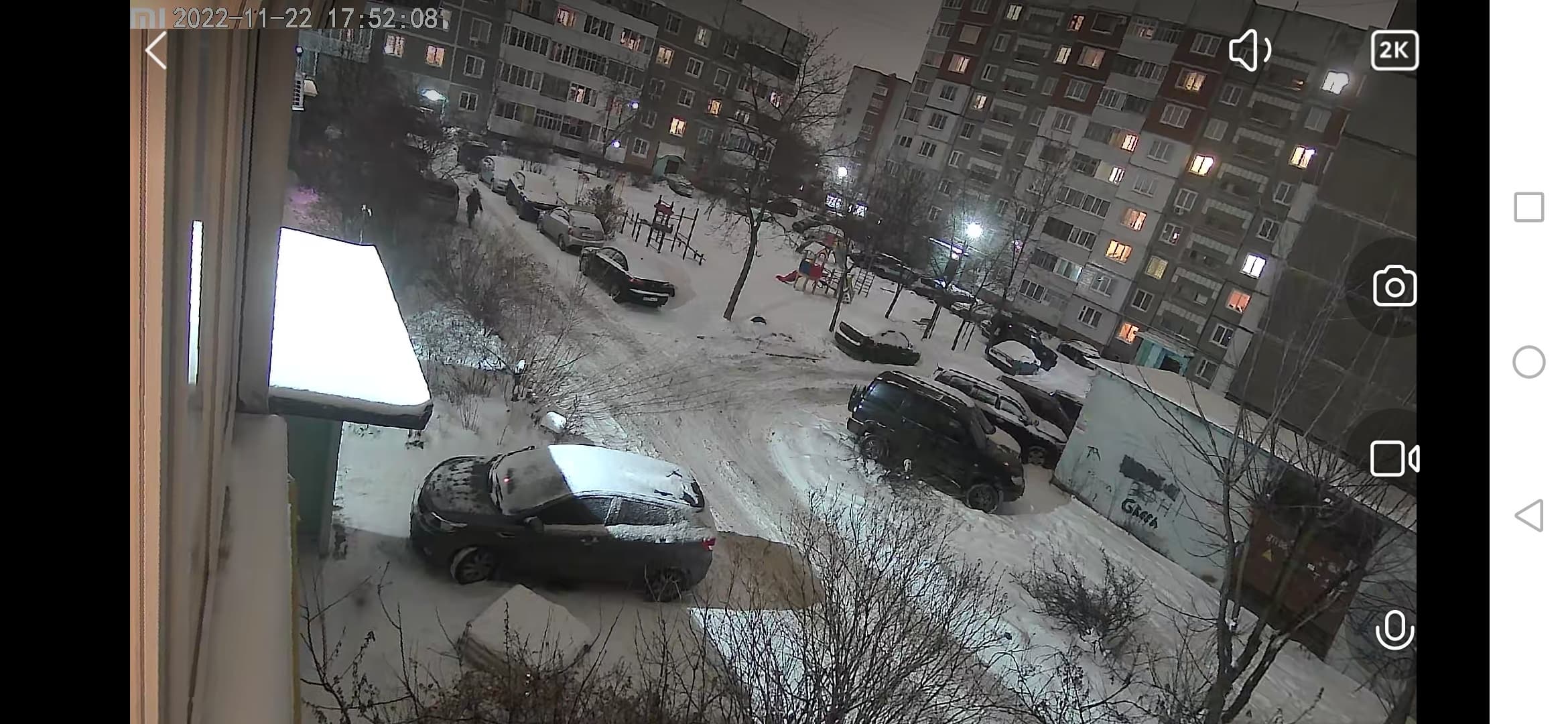

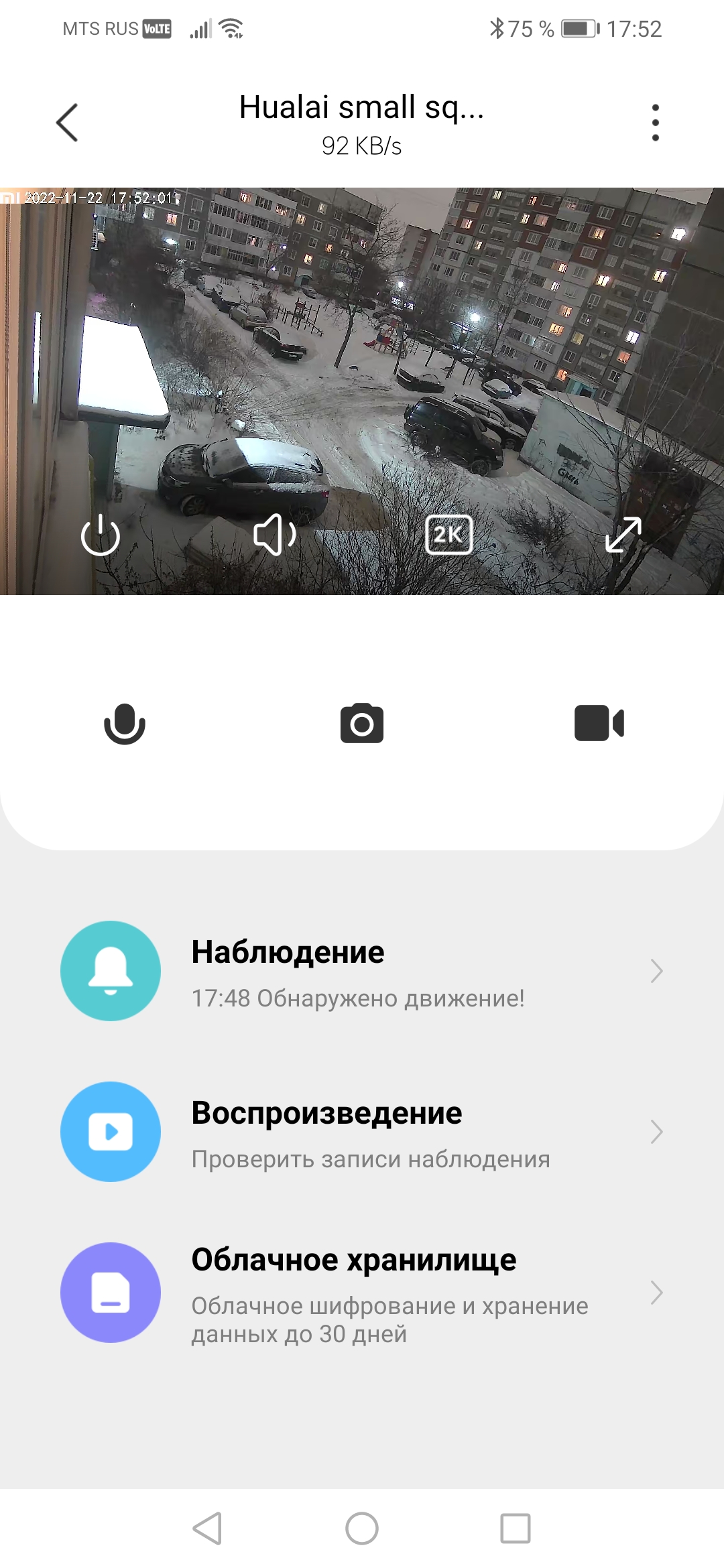

Перейдем к настройкам камеры. Она работает в системе Mi Home, следовательно, любое обращение к аппарату производится из одноименного приложения. Видеопоток можно вывести на главную страницу приложения Mi Home, чтобы вести наблюдение, не заходя на страничку самой камеры. Но при этом не будет возможности управлять настройками, выбирать уровень качества трансляции и т. д. — такое доступно только на странице устройства.

Также видеоокно трансляции можно развернуть на полный экран. Поверх изображения будут отрисовываться иконки быстрых функций: изменение размера кадра, создание стоп-кадра или видеозаписи (этот контент будет записан в память мобильного устройства), включение звука и активация двусторонней аудиосвязи.

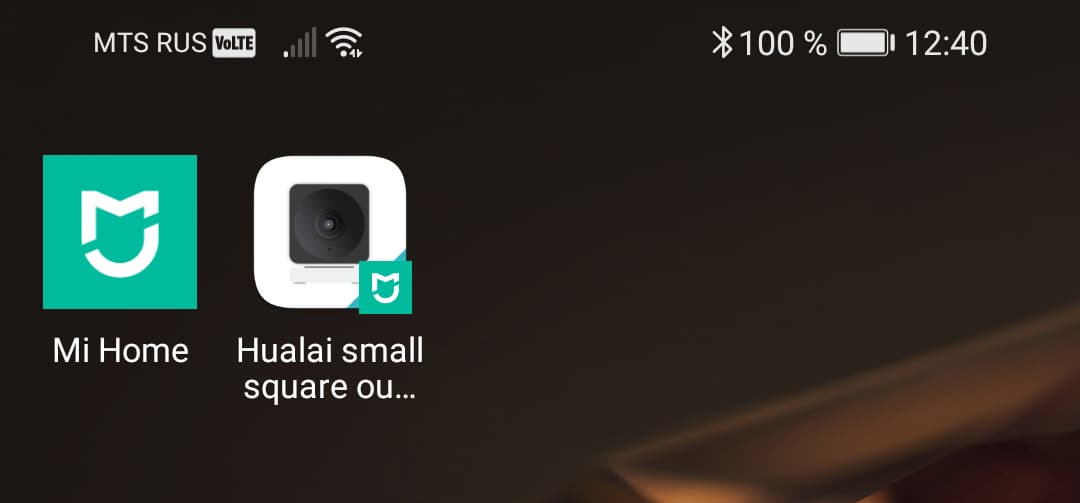

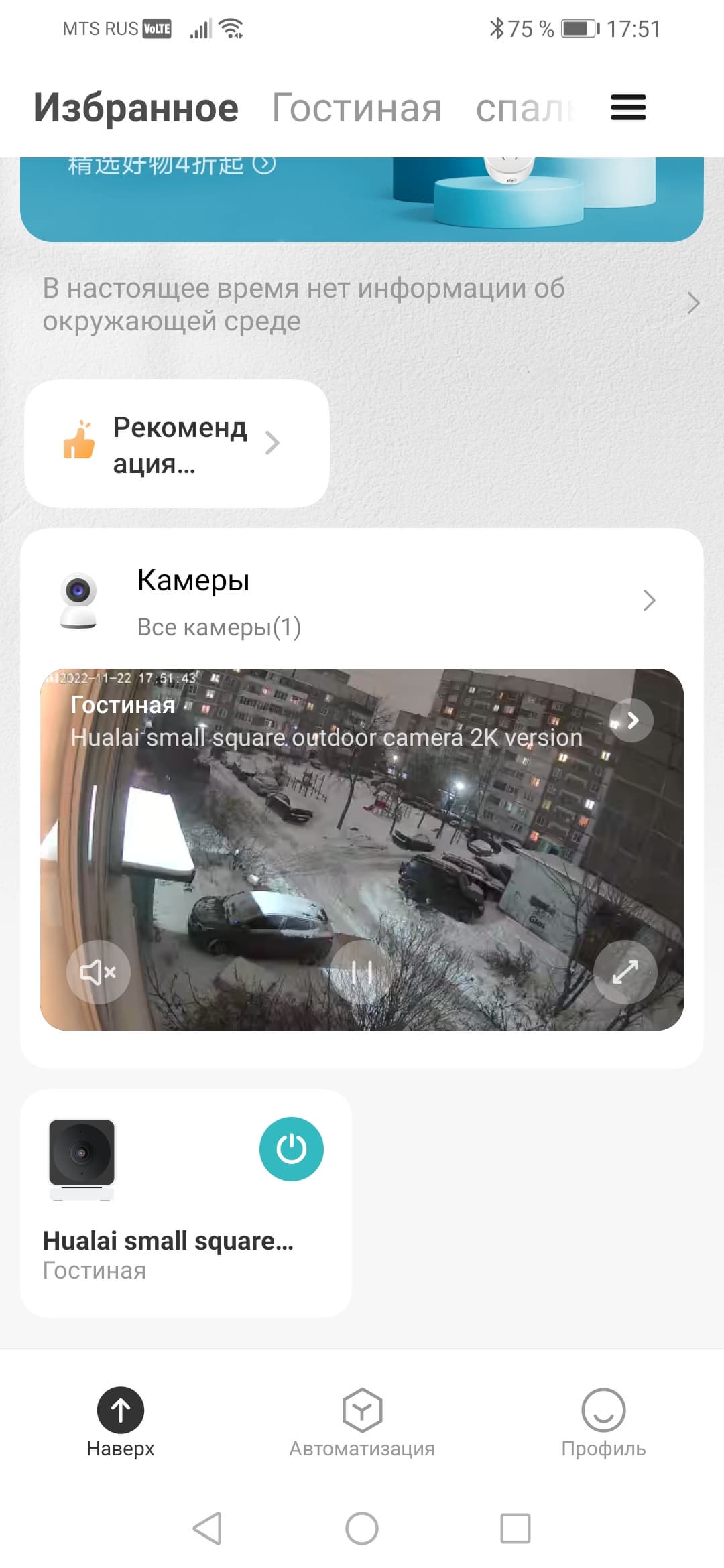

Для удобства значок камеры можно вынести на рабочий стол оболочки Android. Теперь, чтобы увидеть видеопоток с камеры, не нужно заходить в приложение Mi Home, отыскивать там нужную камеру и открывать ее страничку. Достаточно щелкнуть по этому значку.

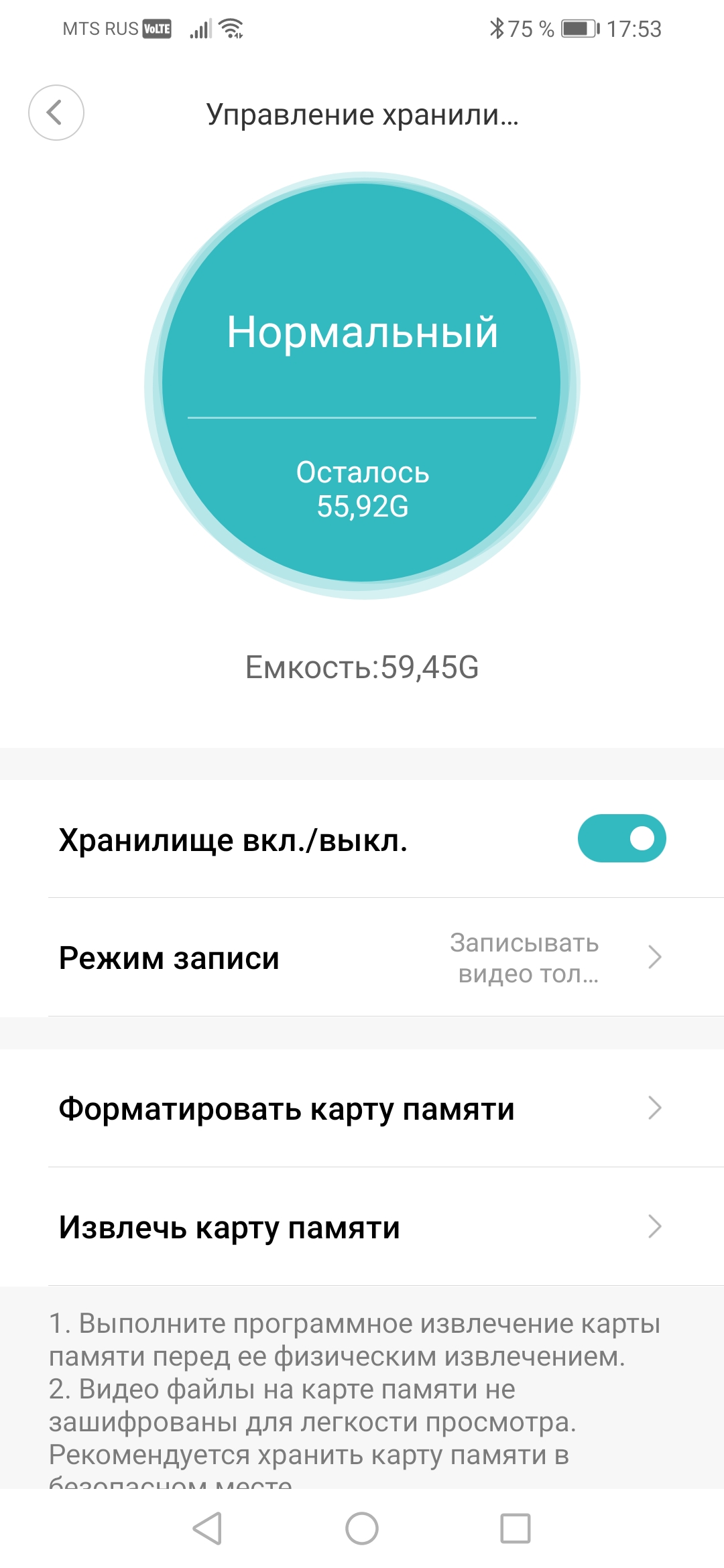

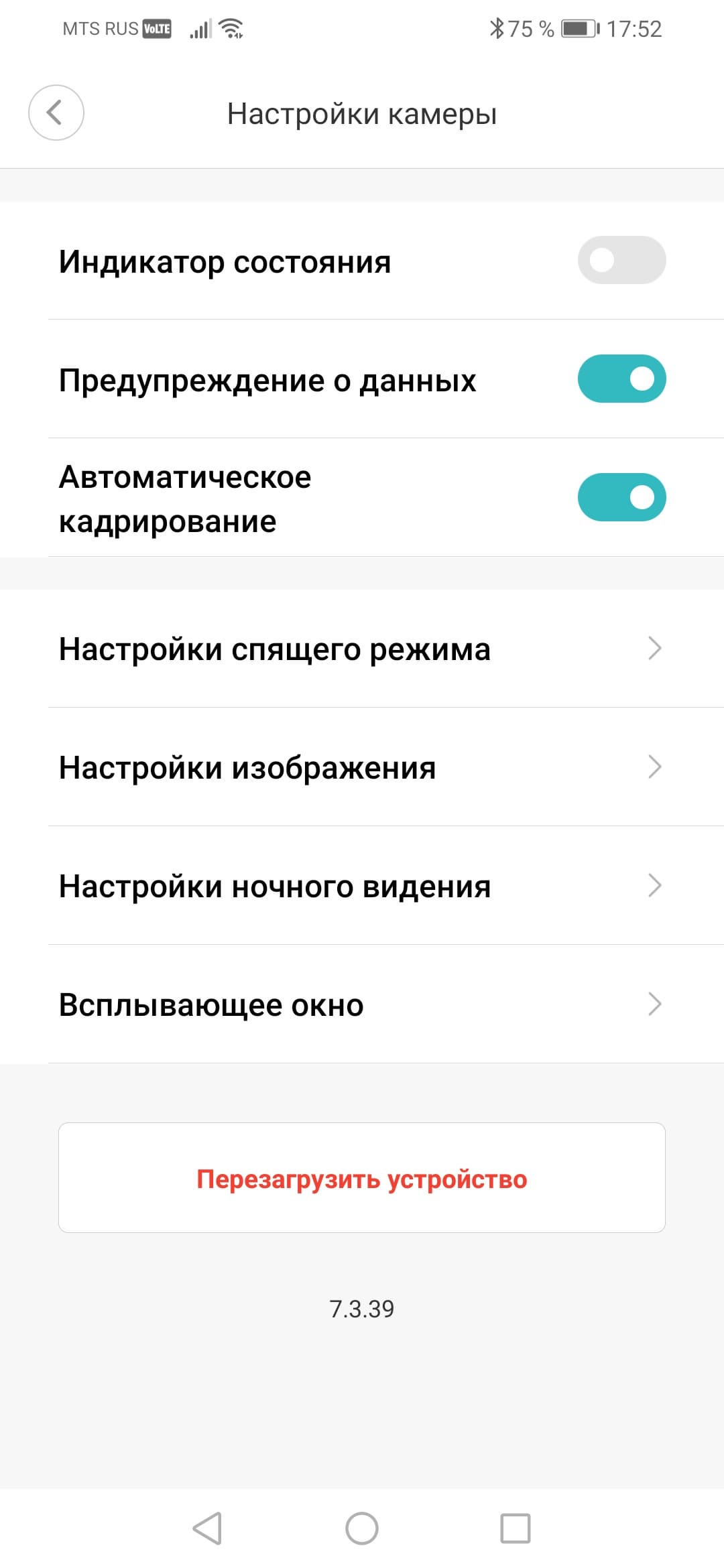

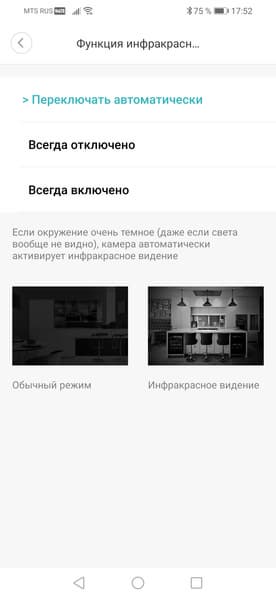

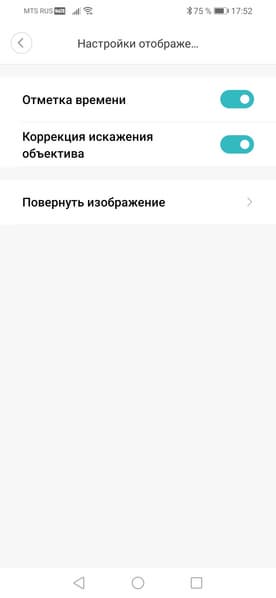

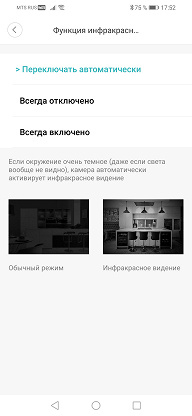

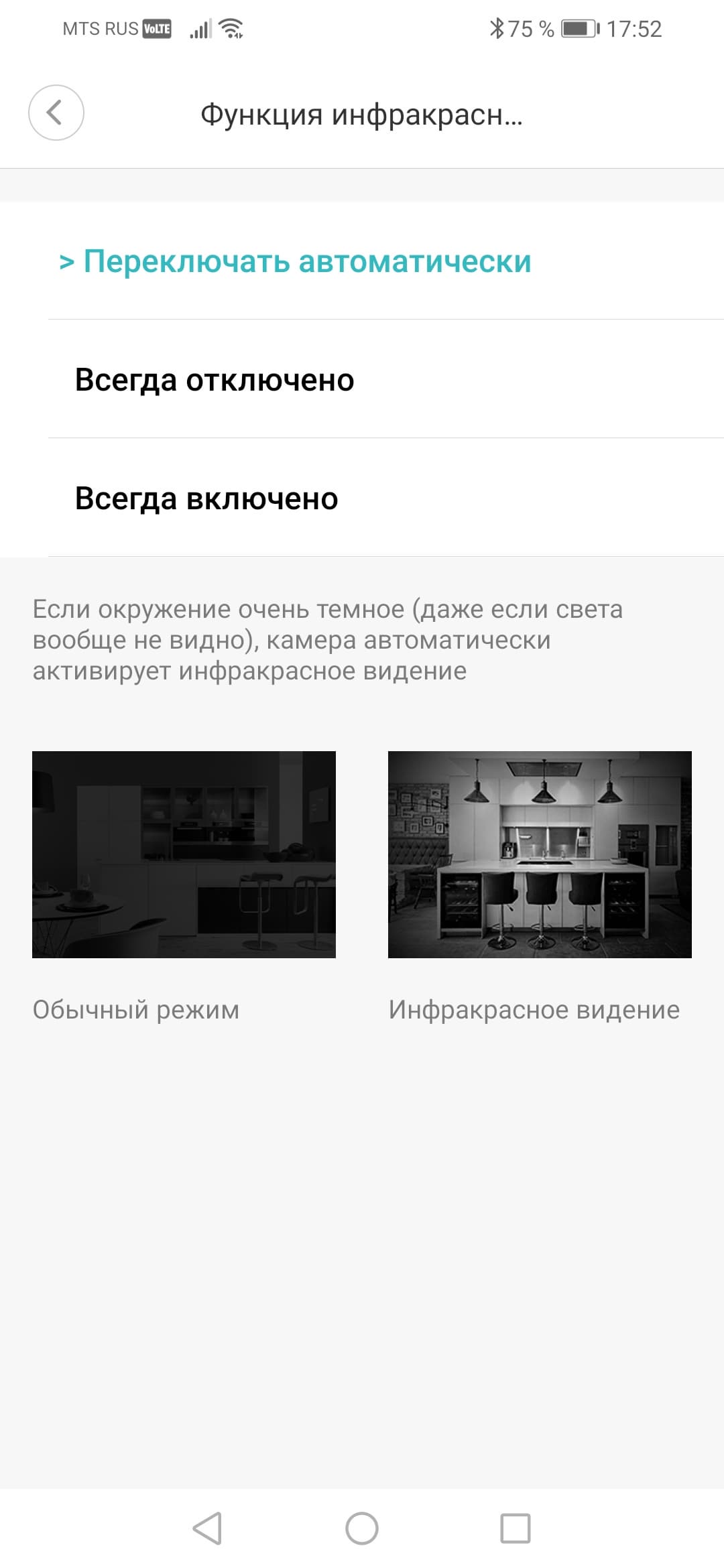

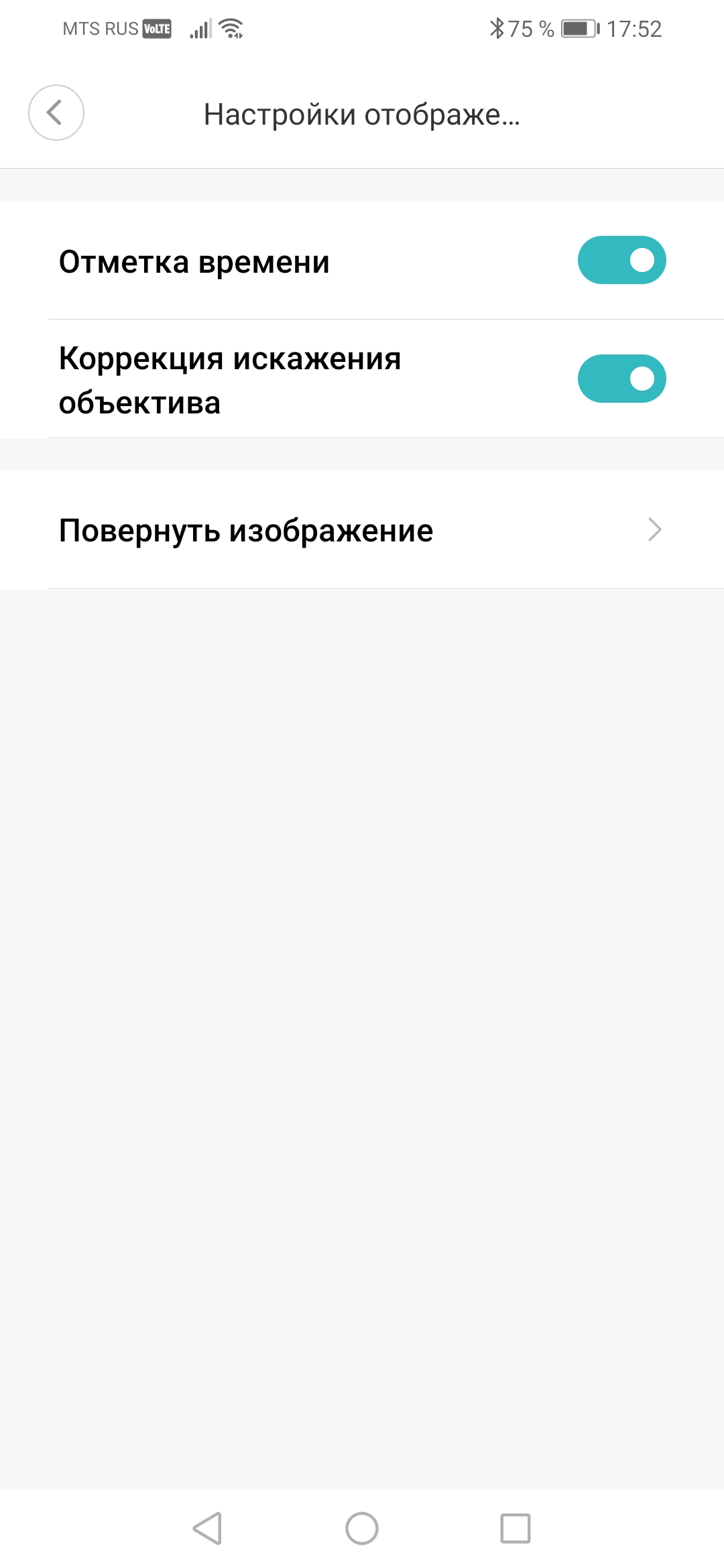

Скромные настройки аппарата позволяют повернуть картинку на 180°, просмотреть информацию о состоянии карты памяти, изменить режим работы инфракрасной подсветки.

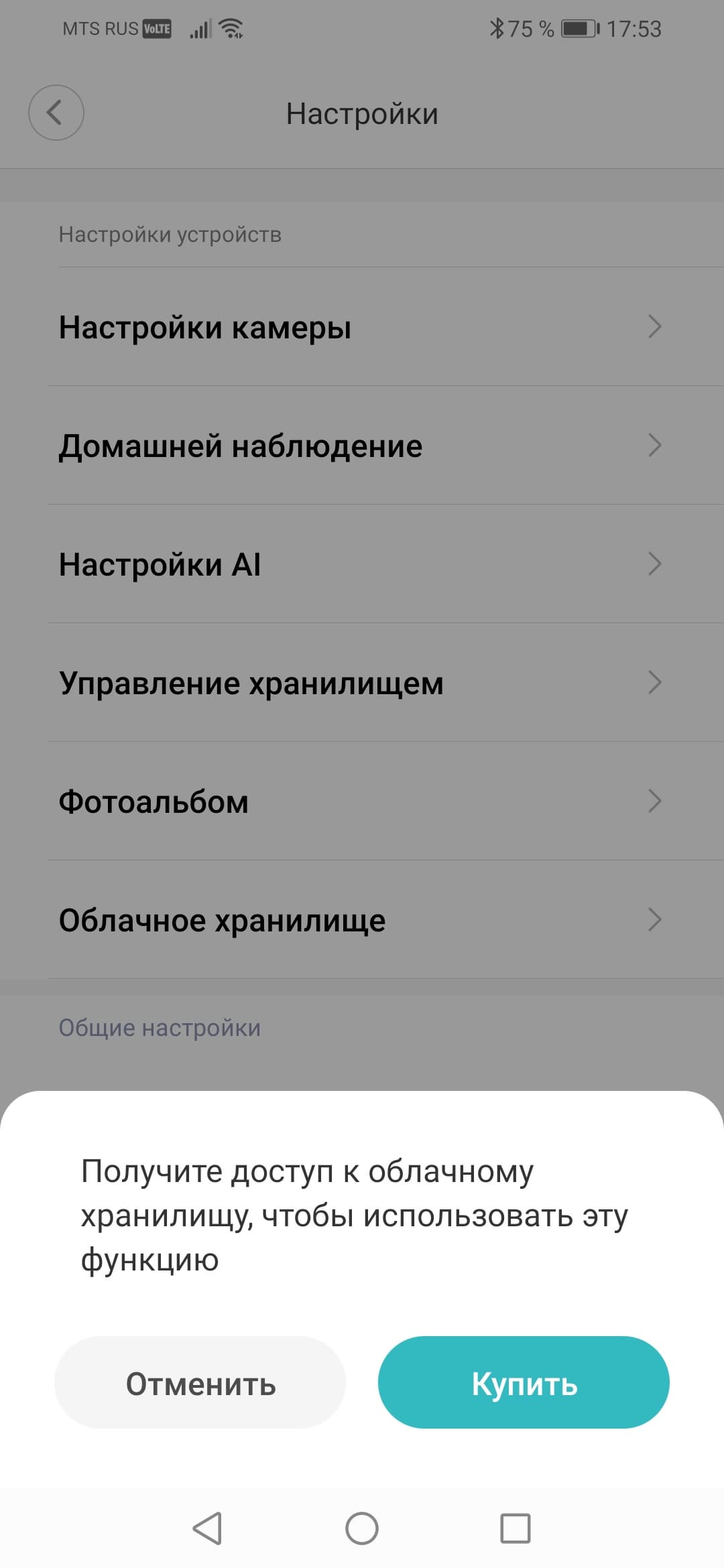

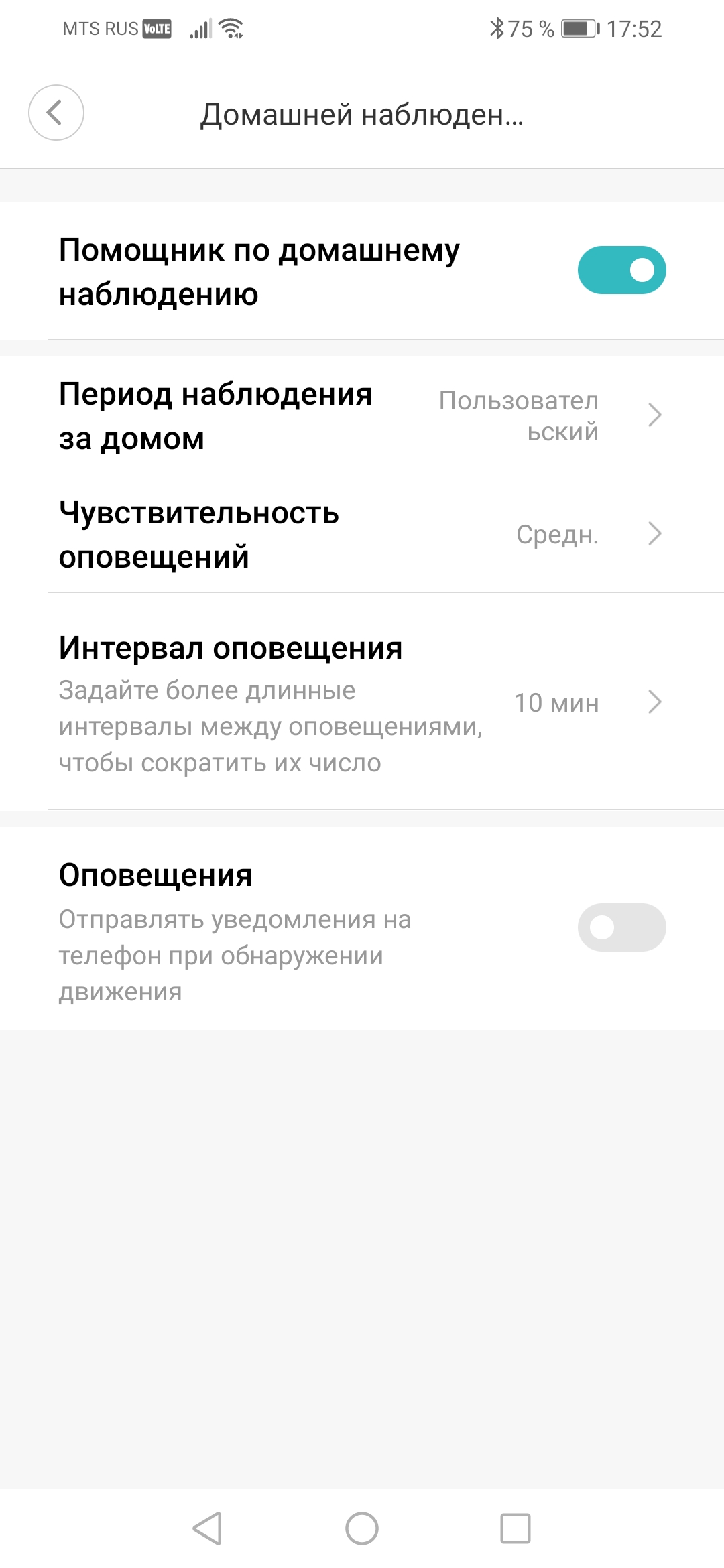

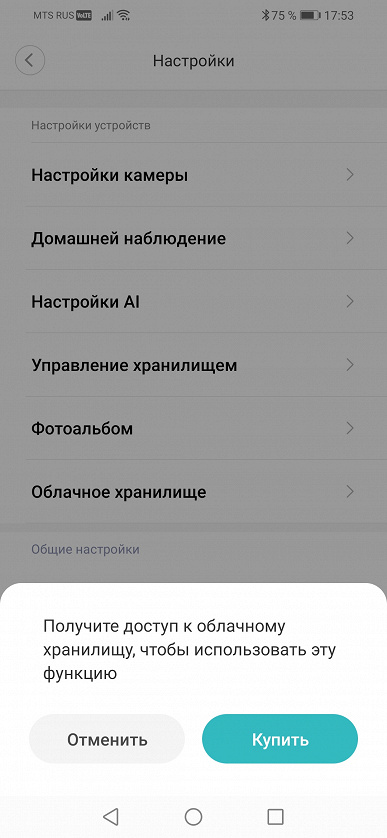

Настройки с названиями «Домашнее наблюдение» и «Настройки AI» относятся к платным возможностям, которые активируются, только если вы приобретете услугу хранения архива в облаке.

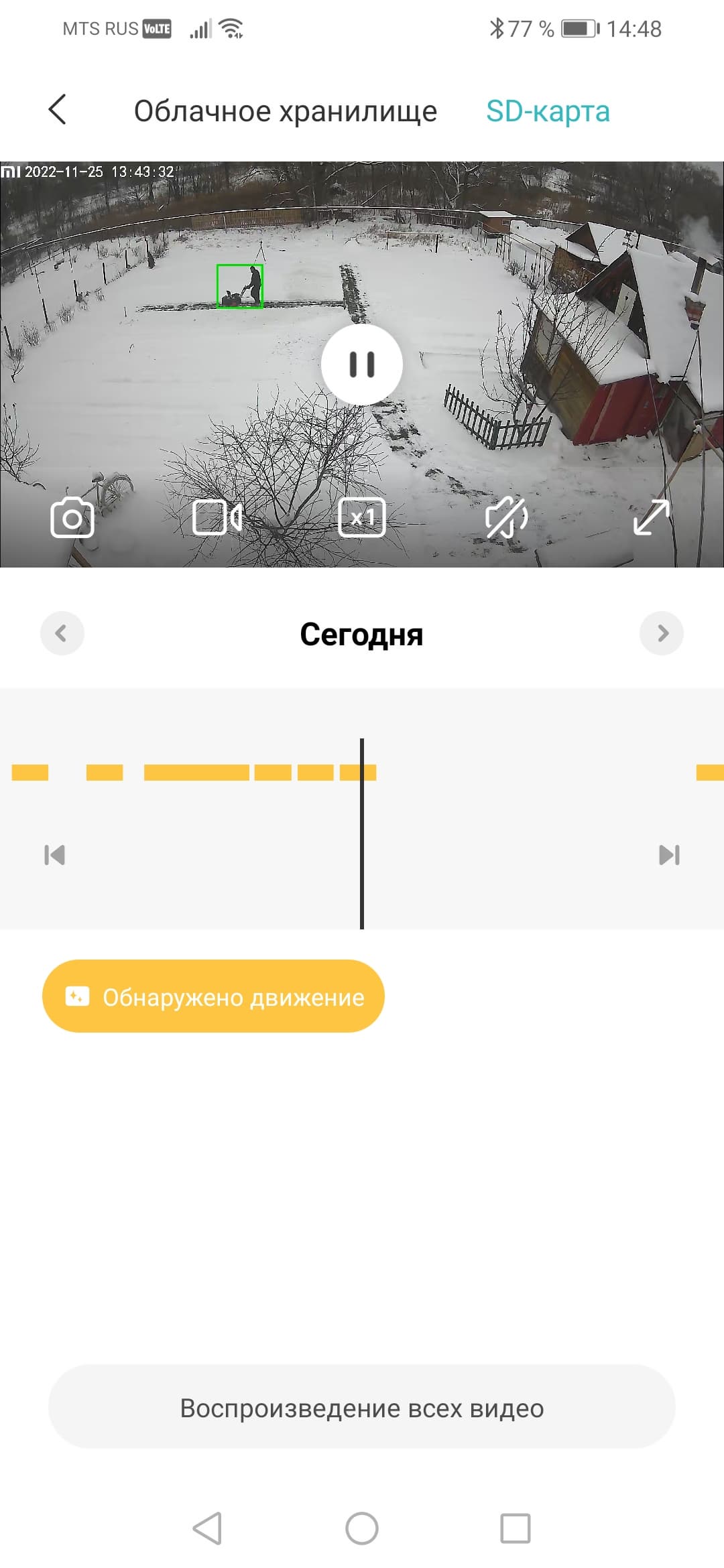

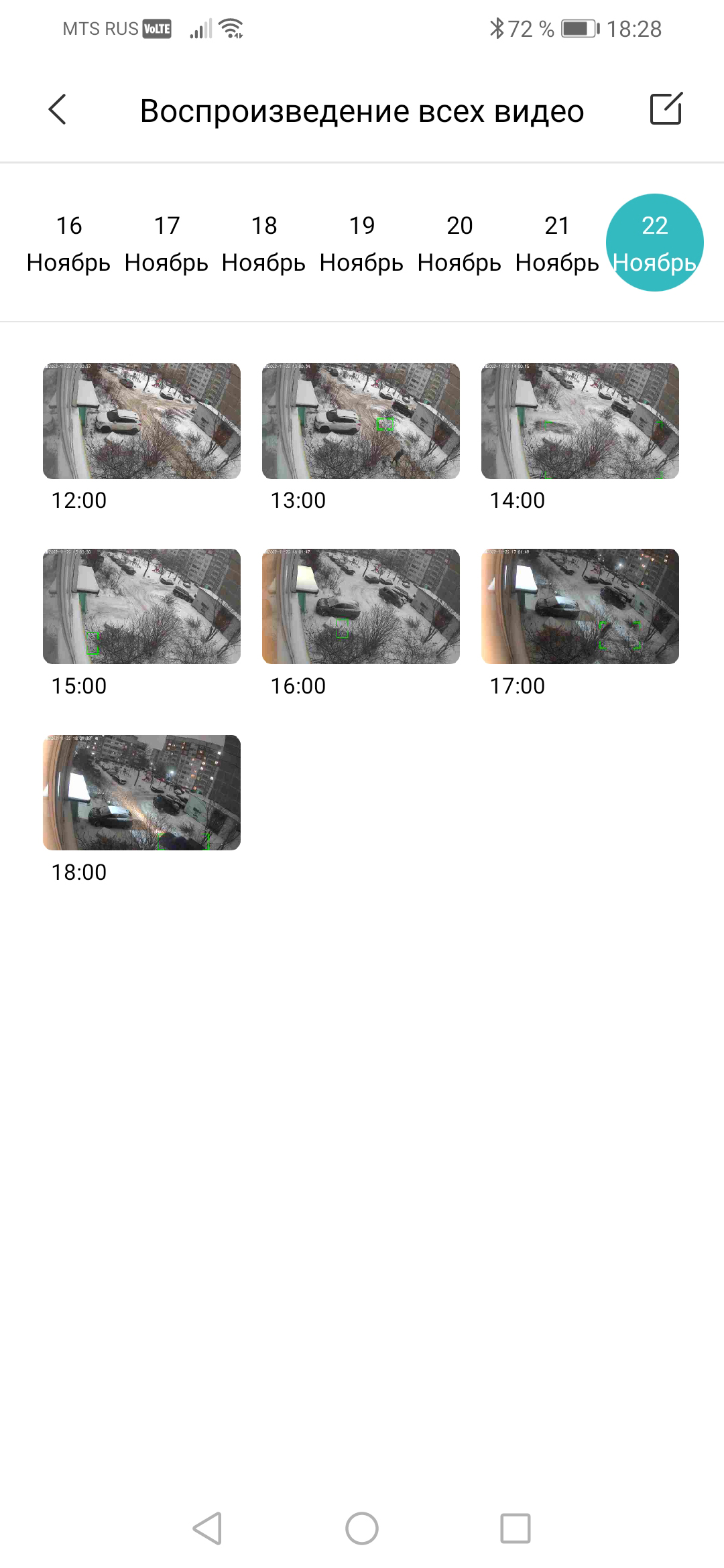

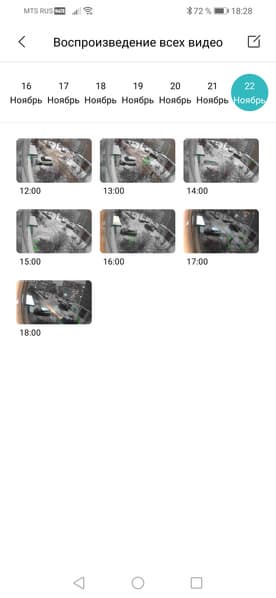

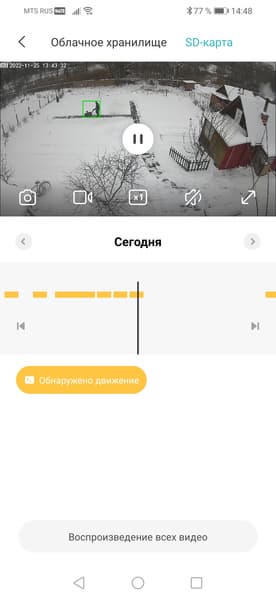

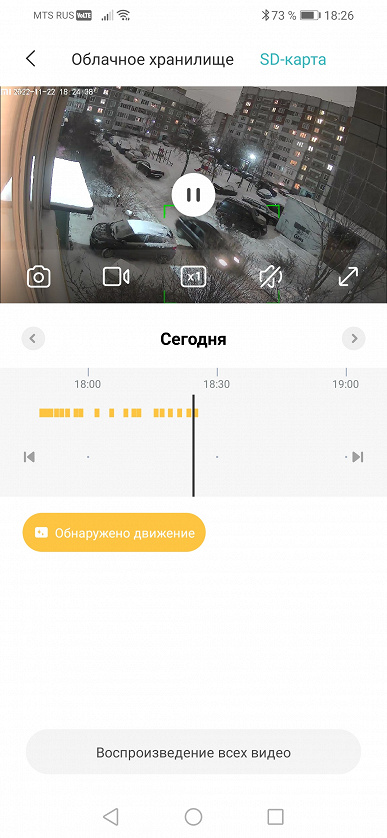

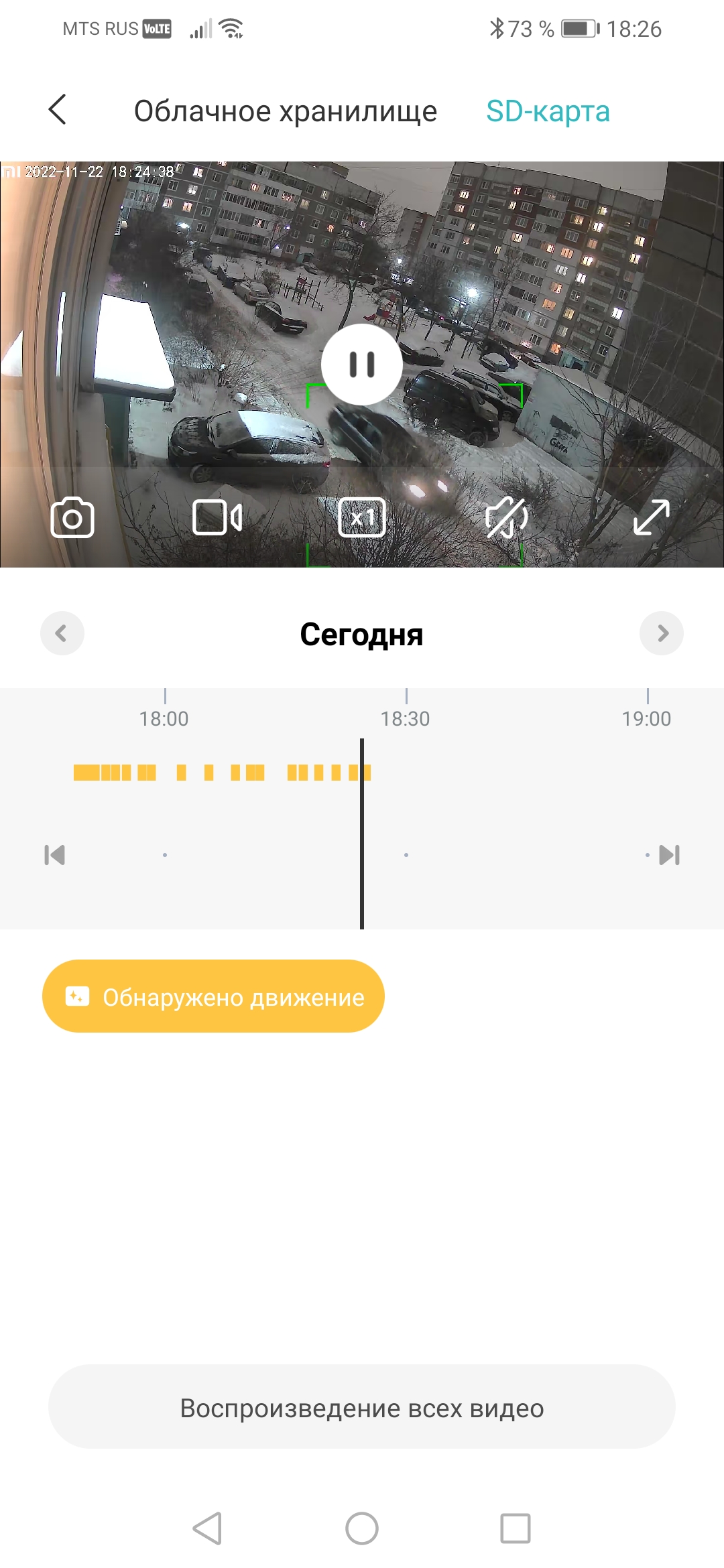

К счастью, платить деньги за просмотр видеоархива, который записывается на карту памяти, не требуется. Просмотр возможен как с помощью масштабируемой таймлинии, так и посредством файлового браузера, где архивные тревожные ролики представлены миниатюрами. Следует отметить на удивление быструю и отзывчивую работу модуля просмотра архива.

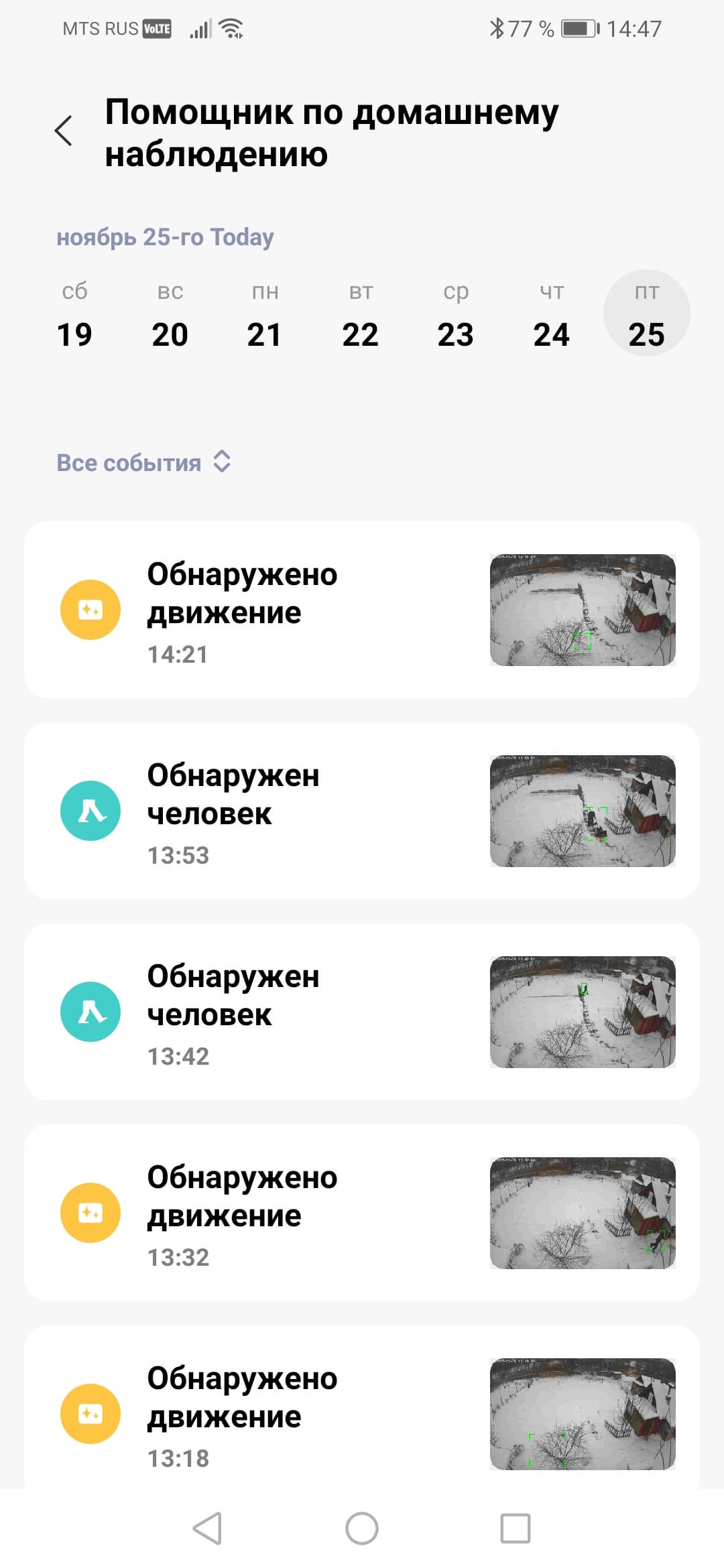

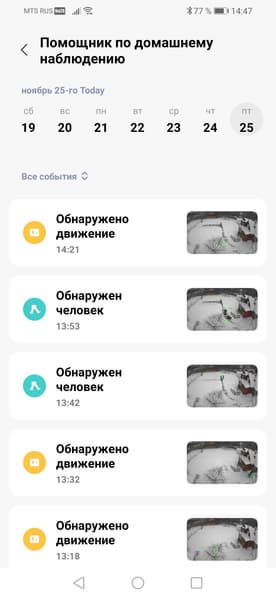

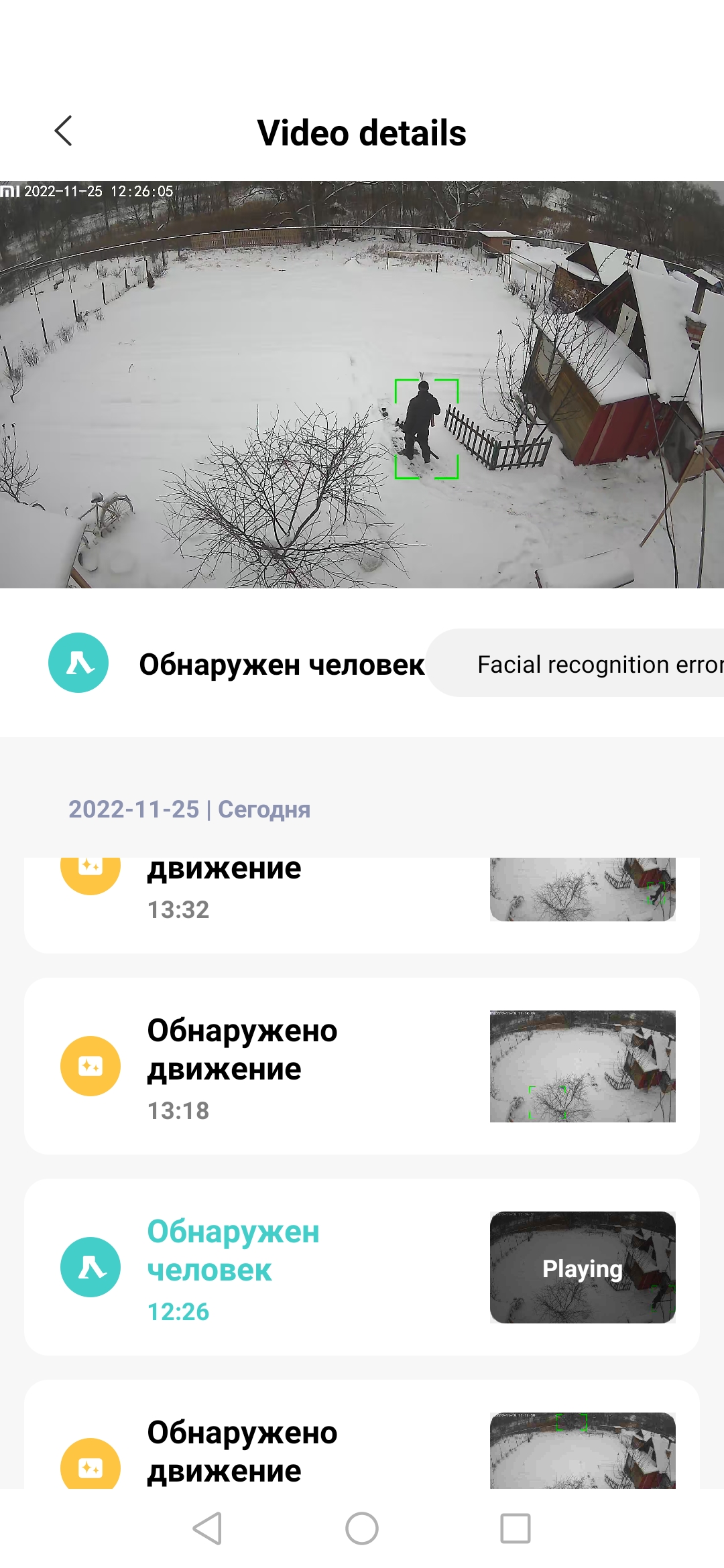

На средней чувствительности детектора движения, камера реагирует на малейшее шевеление или смену освещенности в кадре. Примечательно, что каждый движущийся объект обводится зеленой рамочкой. Камера умеет различать фигуру человека, в таком случае тревожная запись отмечается соответствующим образом: «Обнаружен человек».

Чувствительный микрофон камеры замечательно захватывает окружающий звук и передает его удаленному зрителю. Задержка при передаче речи от смартфона к камере и обратно не превышает секунды, что позволяет вести настоящий диалог с тем, кто находится рядом с камерой или в поле ее зрения. Динамик камеры достаточно громкий, чтобы расслышать речь даже в шумном помещении.

Видео

Во время записи на карту памяти камера складывает видео в отдельные папки, каждому часу в сутках предназначена отдельная папка. Все эти данные, в свою очередь, находятся внутри корневой папки Mijia_Record_Video. К каждому видеофайлу прилагается стоп-кадр в формате JPEG.

Максимальный размер кадра, с которым камера может транслировать видео, составляет 2304×1296 пикселей с максимальной частотой 20 кадров в секунду. Битрейт потока не превышает 1000 Кбит/с. В большинстве случаев такого битрейта хватает, поскольку видео имеет переменную частоту кадров, а используемый кодек HEVC — самый экономный из существующих.

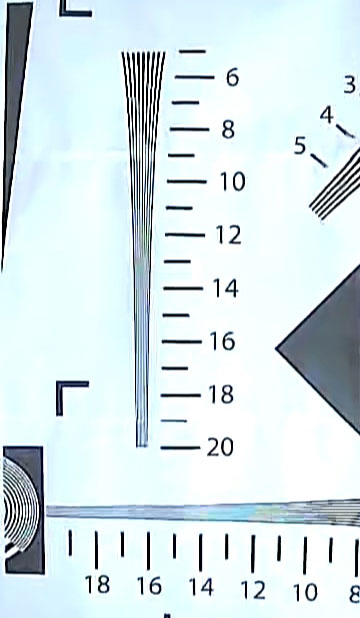

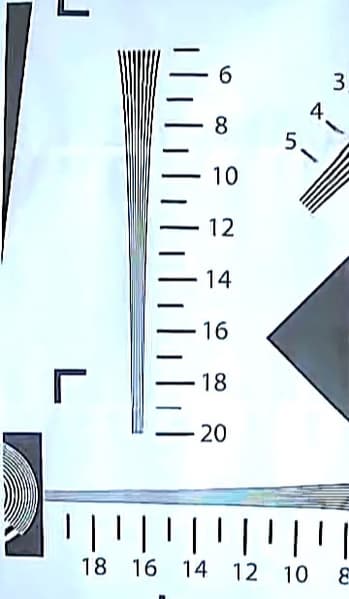

Разрешающая способность камеры в режиме съемки с максимальным размером кадра (2304×1296) достигает 1000 ТВ-линий по горизонтальной стороне. Жуткий алиасинг («ступеньки» на краях контрастных объектов) мешает получить точный результат.

Попытка измерить разрешающую способность с помощью лучевой миры дает похожий результат, 970 ТВЛ (диаметр кружка нерезкости 50 пикселей при высоте кадра 1296 пикселей).

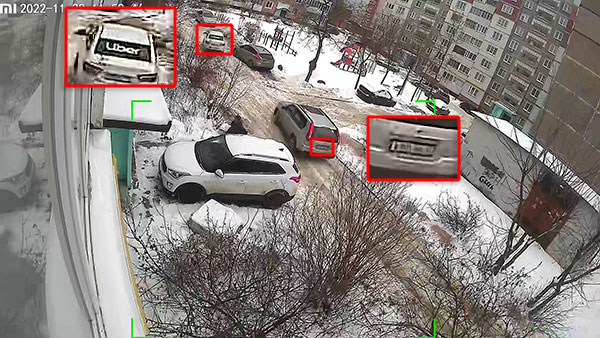

Такая разрешающая способность при имеющемся фокусном расстоянии объектива в теории позволяет разобрать, к примеру, автомобильные номера с расстояния 8-10 метров. Однако здесь все портит экономичность камеры, которая выражается в скромном битрейте видеопотока. Ну не хватает битрейта для аккуратного кодирования контрастных объектов. Тем более, серьезный кусок битрейта камера вынуждена отдавать на кодирование жуткого количества веток. Жаль, что настройки камеры не имеют параметра, который в некоторых аппаратах называется ROI (Region Of Interest).

К тому же, как мы помним, видео, которое записывается камерой, изобилует алиасингом, который еще более искажает изображение. Тем не менее, название такси-агрегатора на заднем плане великолепно читается. Хотя его размеры в кадре почти такие же, как госномер ближайшего автомобиля.

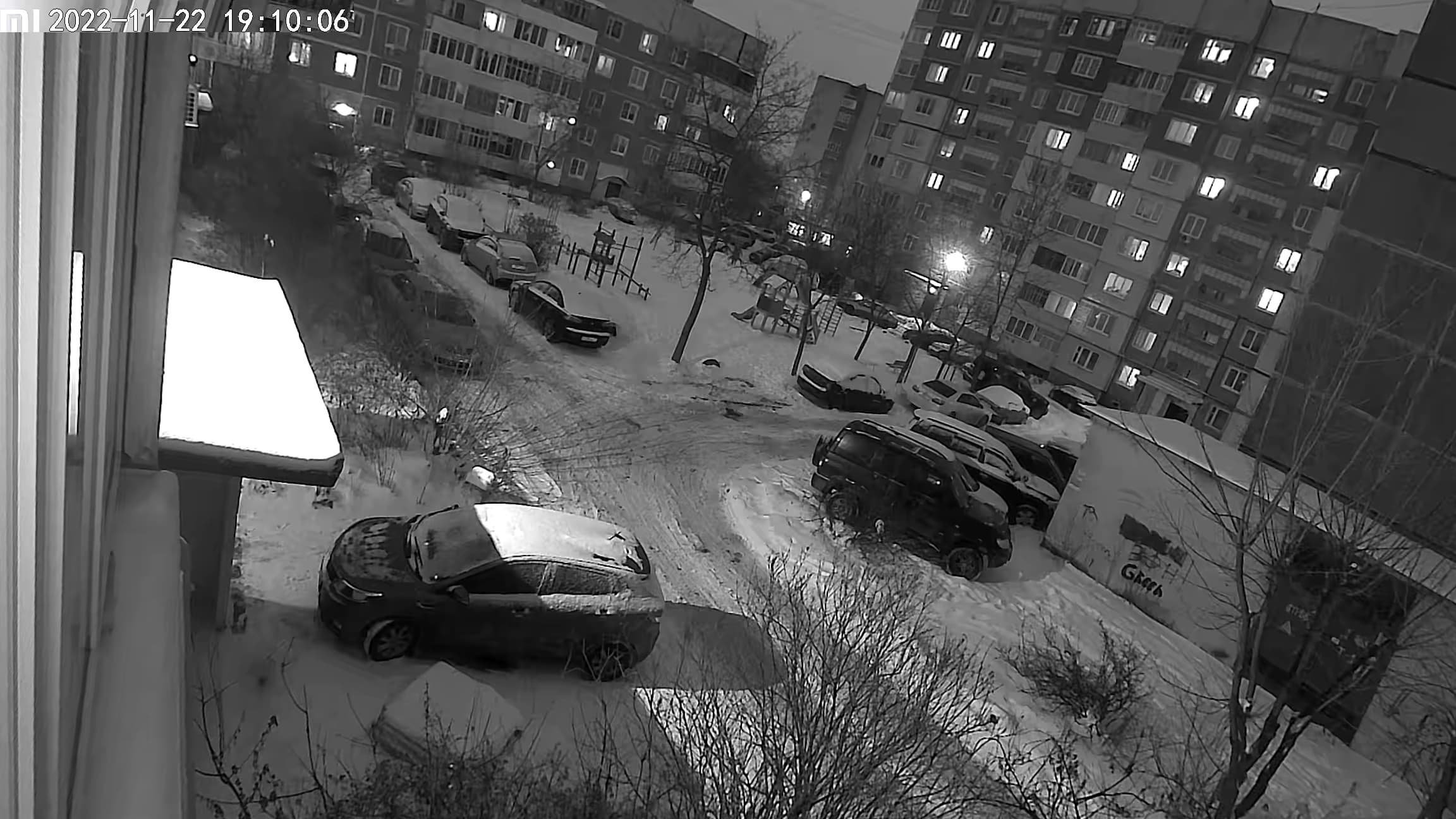

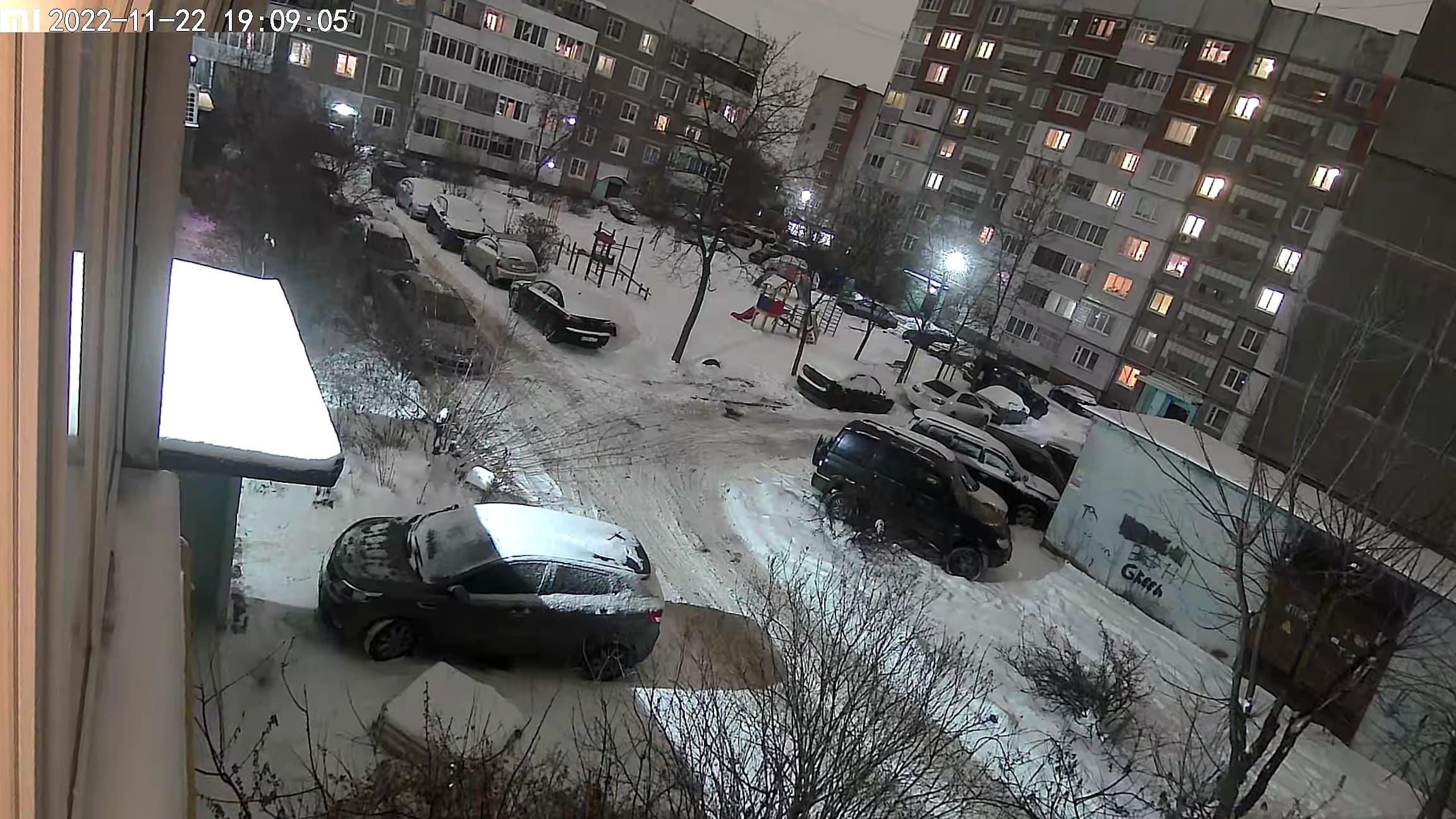

О высочайшей чувствительности сенсора камеры говорит тот факт, что аппарат крайне неохотно переключается из дневного режима в ночной. Чтобы заставить камеру включить инфракрасную подсветку, требуется почти полная темнота. А этого достичь теперь крайне непросто — все улицы, дворы и подъезды хоть как-нибудь, да освещены. И этого «как-нибудь» камере вполне хватает для выдачи яркой, сочной и относительно чистой картинки. Следующий кадр с ИК-подсветкой получен с помощью принудительного включения ночного режима.

ИК-подсветка выключена
ИК-подсветка включена

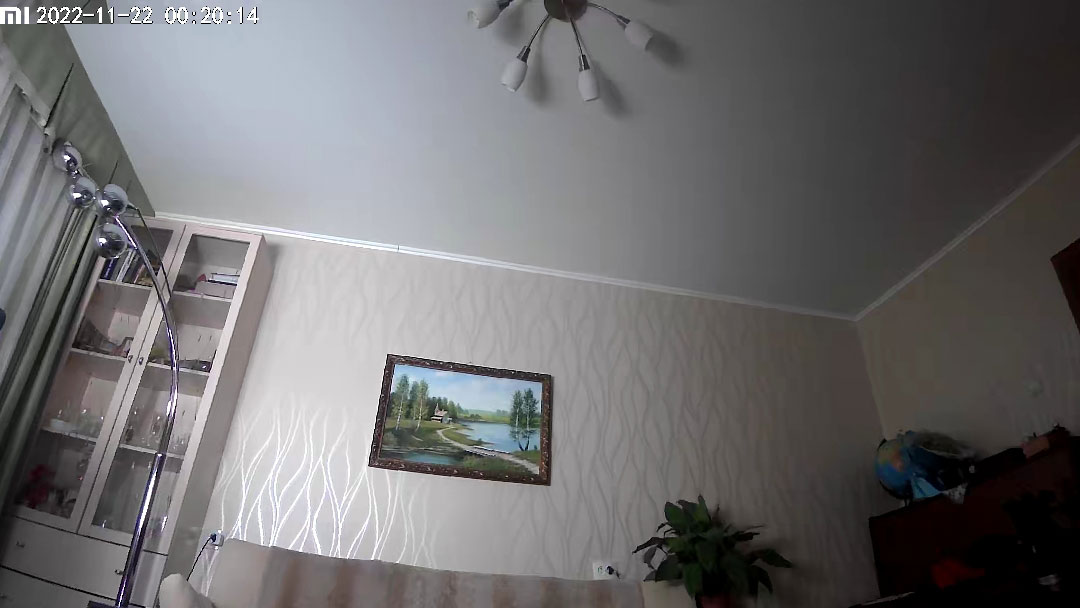

Кто-то скажет: снег, освещенные окна — конечно, камере хватает света. А вот и не так. Даже в темном помещении камеру приходится вручную переключать в ИК-режим. Даже после того, как в комнате были выключены все осветительные приборы, в том числе рабочие мониторы, камера продолжала работать в дневном режиме. Ей было достаточно разноцветной светодиодной подсветки системного блока компьютера, который стоит в углу на полу. Удивительная чувствительность! И очень высокая эффективность крохотных с виду инфракрасных диодов: посмотрите, немаленькое помещение словно залито светом. Так работает ИК-подсветка камеры.

ИК-подсветка выключена

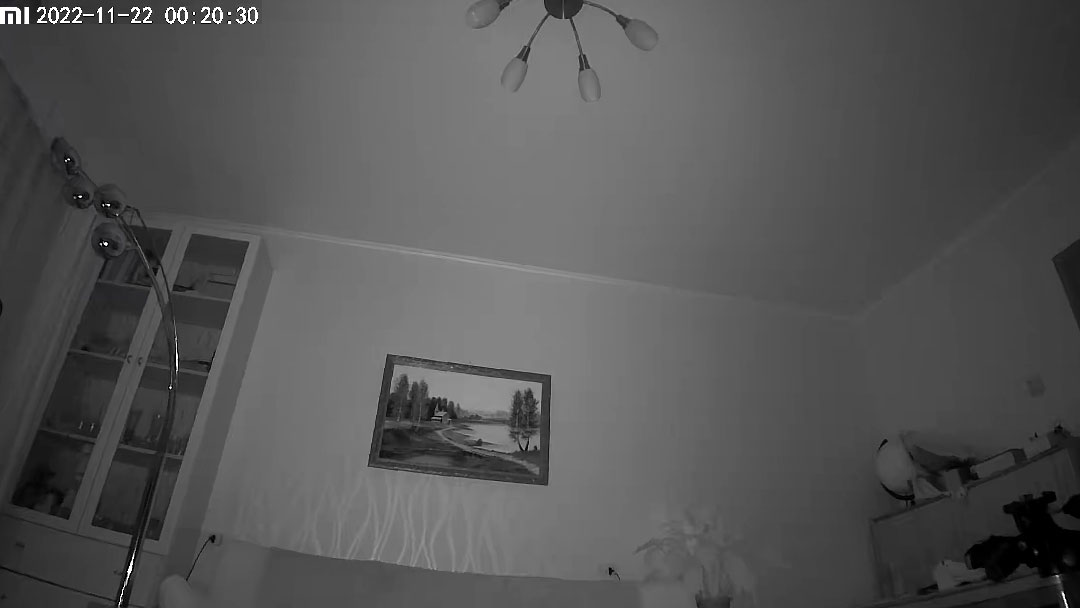

ИК-подсветка включена

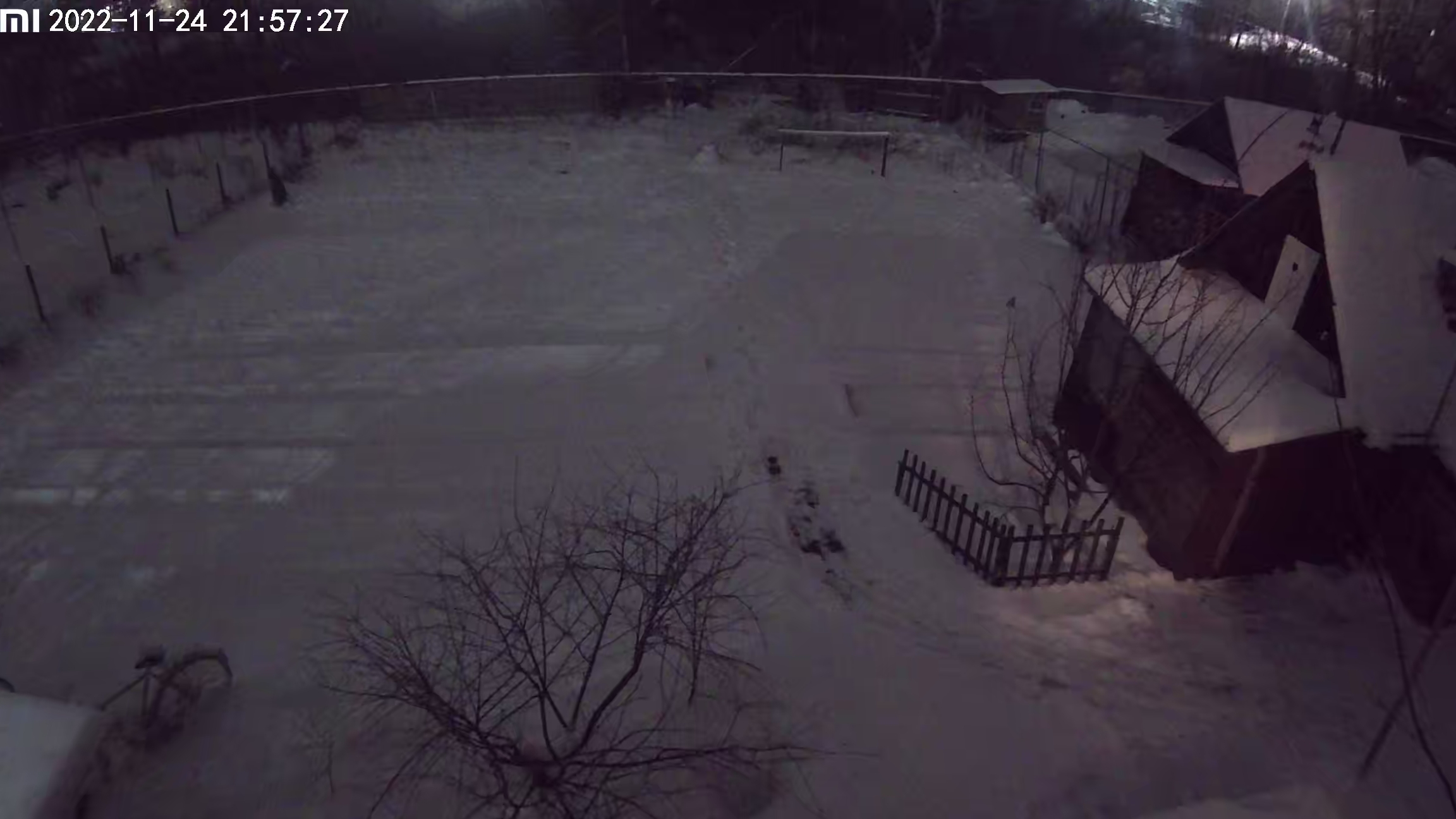

Хорошо, совершим переезд в деревню, где, по суевериям, ночью темно. Но и здесь камера сопротивлялась до последнего, не желая переходить в ночной режим почти до 10 часов вечера. А когда ночной режим был принудительно выключен, то цветное видео оказалось почти той же яркости, что и ночное.

ИК-подсветка выключена

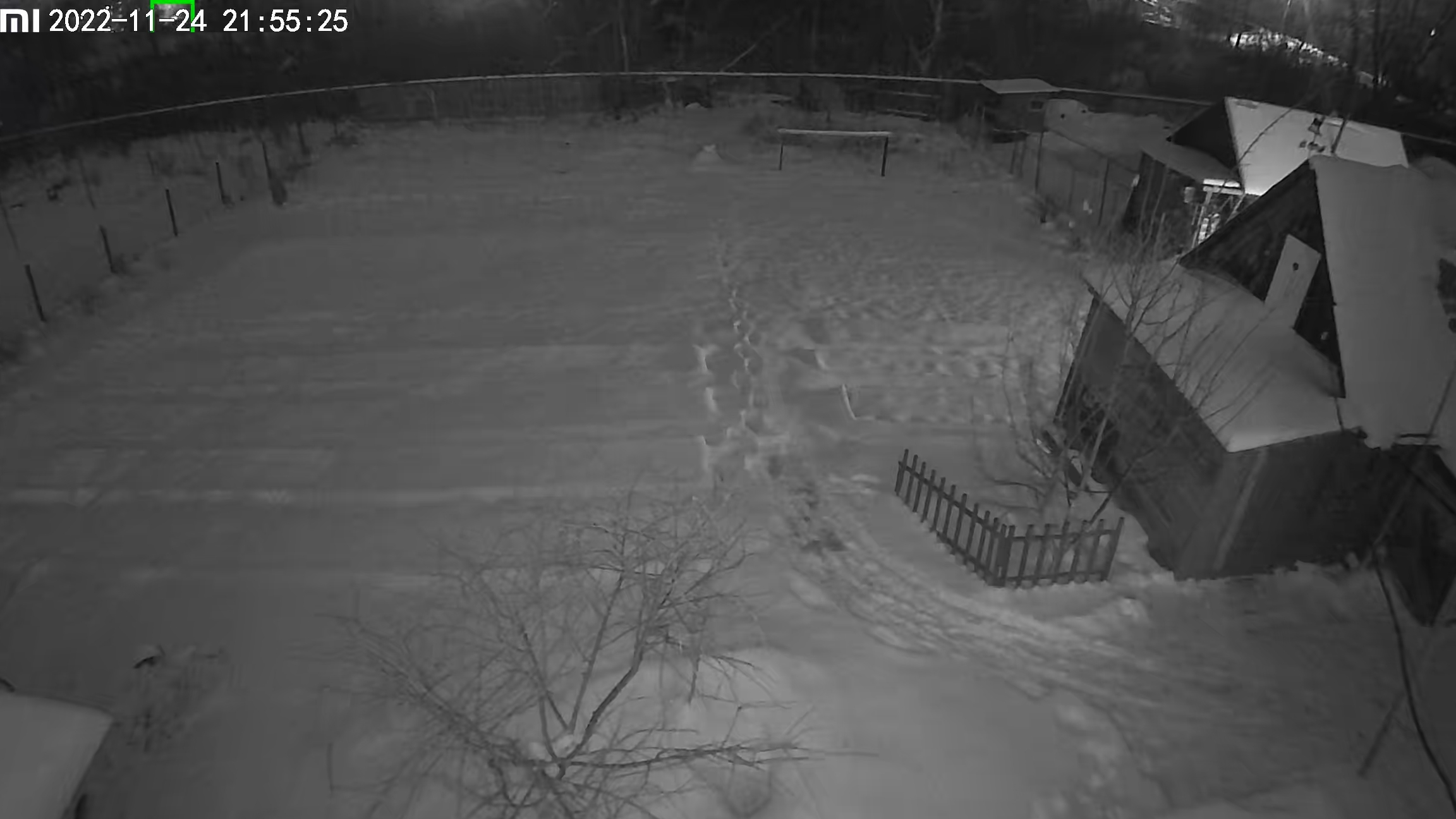

ИК-подсветка включена

Браво, разработчик. О такой чувствительности лет пять назад мы даже не мечтали.

Эксплуатация

Во время работы камера потребляет не более 0,3 А, хотя в спецификациях указывается 5 В и 1 А. Производитель не указывает рабочий температурный диапазон камеры. Но вряд ли стоит беспокоиться. Мороз электронике не страшен, она больше боится конденсата, а не низких температур. Жара также не должна вызывать опасений, белый корпус не даст солнцу шансов угробить прибор.

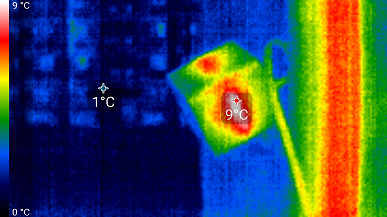

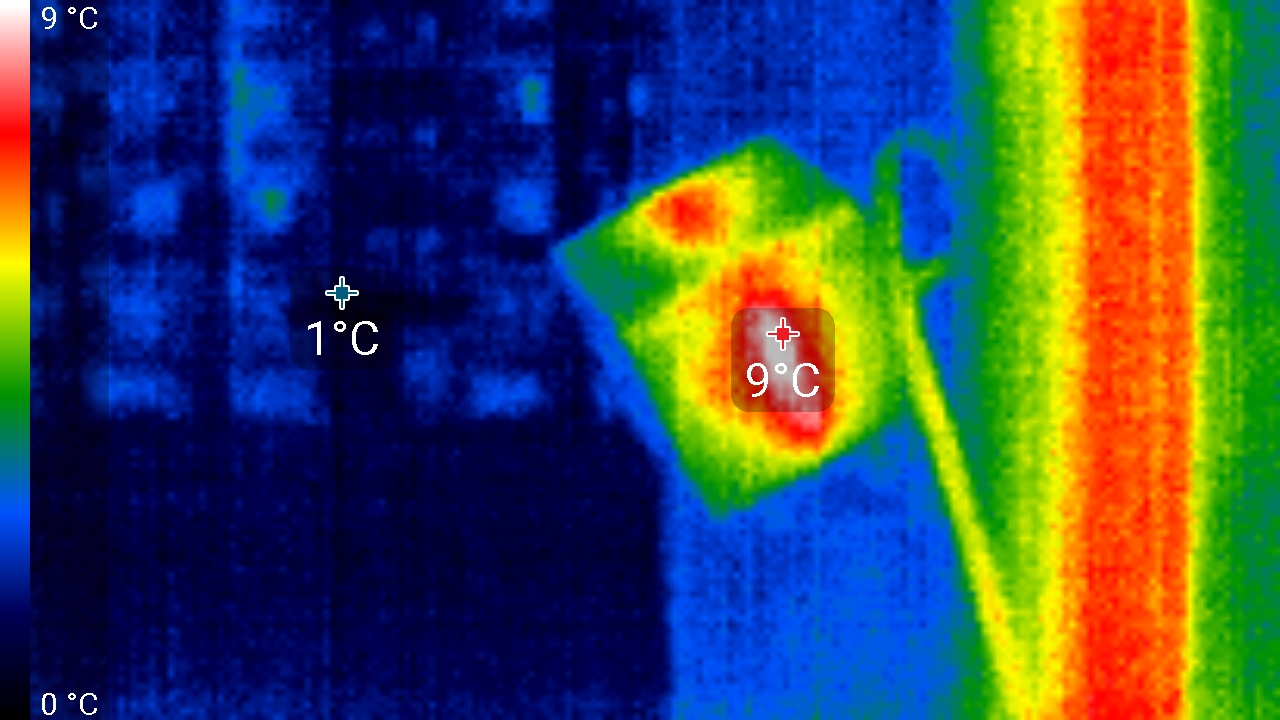

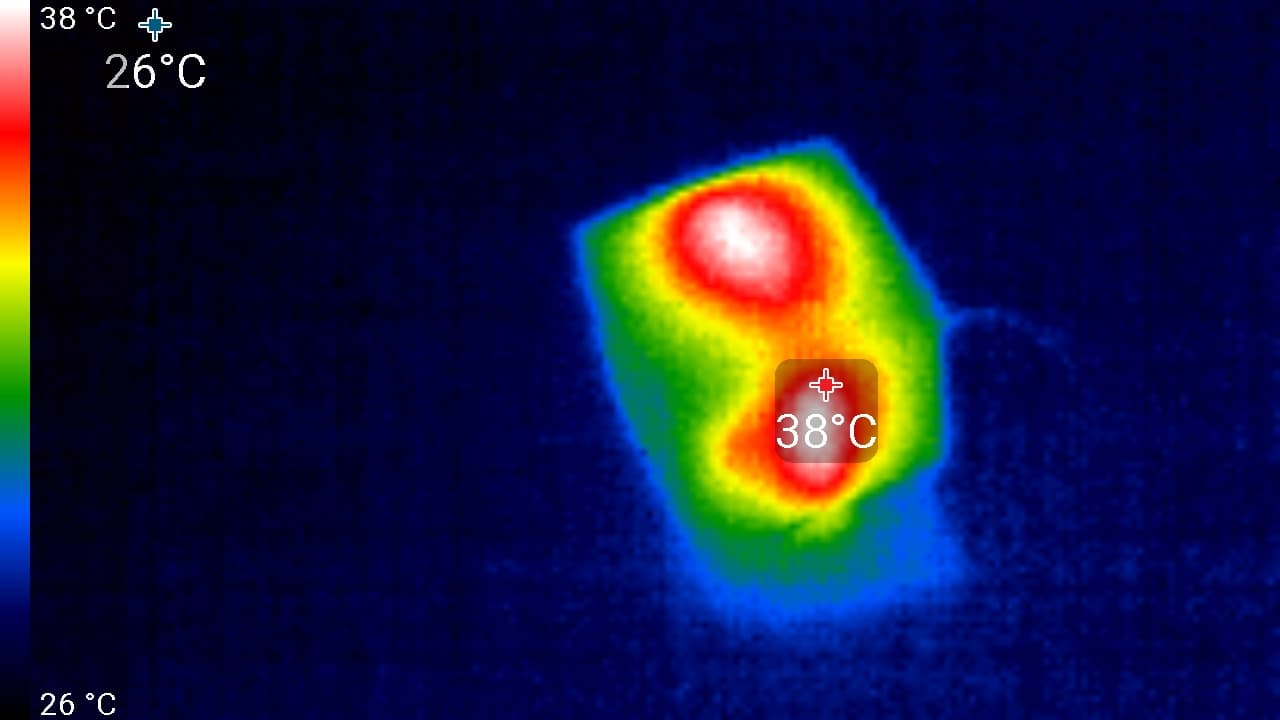

Приведенные ниже снимки сделаны тепловизором после нескольких часов работы камеры на улице при температуре ниже нуля и в теплом помещении с температурой 26-27 °C. Видно, что основной нагрев происходит в центре боковых поверхностей корпуса. На улице камера нагрелась до 9 °C, но в помещении нагрев составил 38 °C. Впрочем, такая температура безопасна для электронных приборов.

На улице
В помещении

Коснемся вопроса эффективности Wi-Fi-антенны, спрятанной внутри корпуса. Да и вообще о способности камеры удерживать беспроводную связь с роутером на разных расстояниях и при наличии разных типов препятствий. Здесь имеется почва для тихого удивления. Камера прекрасно работает в квартире с железобетонными стенами, даже если ее отнести в дальнюю комнату, при этом расстояние до роутера составляет не менее 12 метров «по кривой». Понятно, что тут сигнал поступает за счет переотражений от железобетона. Но и в деревенском бревенчатом доме камера так же успешно подключается к роутеру, который находится на противоположной стороне дома в 15 метрах от камеры. Причем здесь препятствия между камерой и маршрутизатором оказались уже настоящими: две бревенчатых стены. Вердикт: либо спрятанная в камеру Wi-Fi-антенна несколько раз обвивает всю конструкцию, либо используемый адаптер отличается очень хорошей чувствительностью. Либо первое и второе вместе.

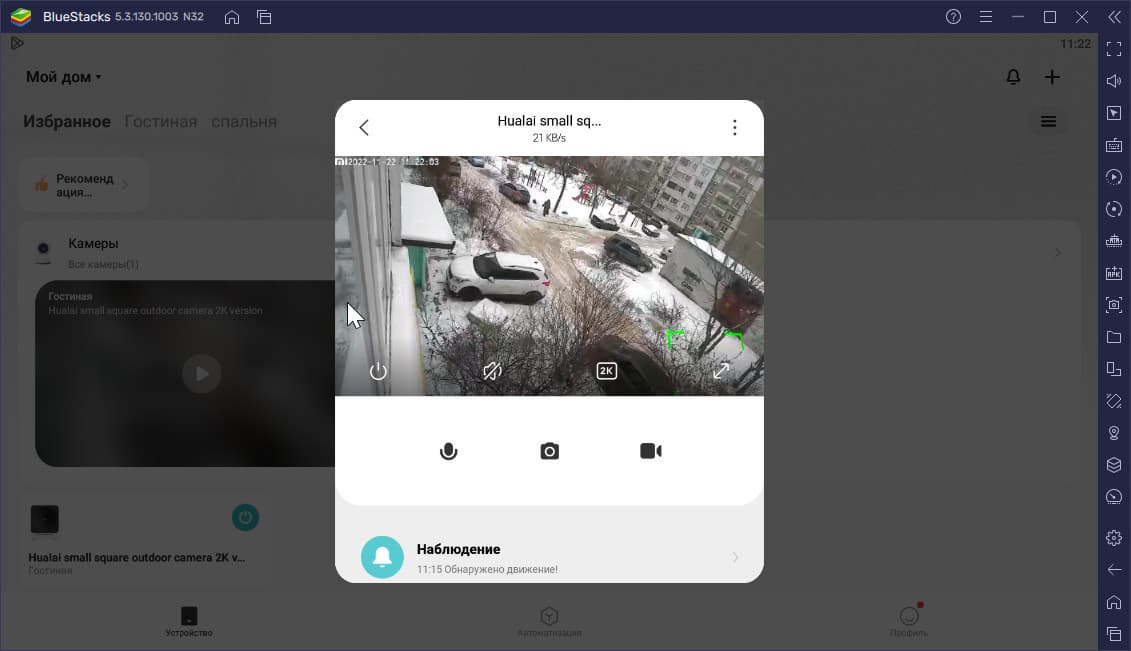

Здесь мы обычно приводим информацию об использовании камеры совместно с другими приложениями или в составе аппаратно-программных комплексов наблюдения. Однако сейчас писать не о чем: рассматриваемая камера способна работать только в экосистеме Mi Home, все прочие способы получить с нее сигнал заблокированы программно или вообще аппаратно.

Выводы

Всем камера хороша — оригинальный формфактор, защита от осадков, сенсор с высочайшей чувствительностью, эффективная ИК-подсветка. Вот только отсутствие поддержки спецификаций ONVIF делает камеру заложником фирменной системы Mi Home. А случись глобальное отключение серверов? Конечно, в такое верится слабо, однако нынче возможны самые нелепые искусственные ограничения.
