Обзор камеры видеонаблюдения Aqara Camera Hub G3

Недавно мы познакомились с продукцией Aqara, предназначенной для контроля и управления загородным домом: «Умный дом Aqara, комплект из станции и пяти устройств». И, помнится, сокрушались по поводу отсутствия в наборе такого необходимого компонента, как IP-камера. Только с помощью камеры можно воочию убедиться в том, что сработавший датчик сделал это не случайно, что неординарная ситуация действительно существует.

Но было бы странно ожидать наличия столь сложного устройства в недорогом стартовом наборе. Ведь в таком случае стоимость комплекта возросла бы кратно, что тут же отпугнет потенциального пользователя. Нет, такие приборы должны приобретаться отдельно. Тем более, если эта камера может управлять умным домом, играть роль хаба, центра управления датчиками и другими периферийными устройствами. Это, кстати, ясно из названия камеры — Aqara Camera Hub G3.

Конструкция, технические характеристики

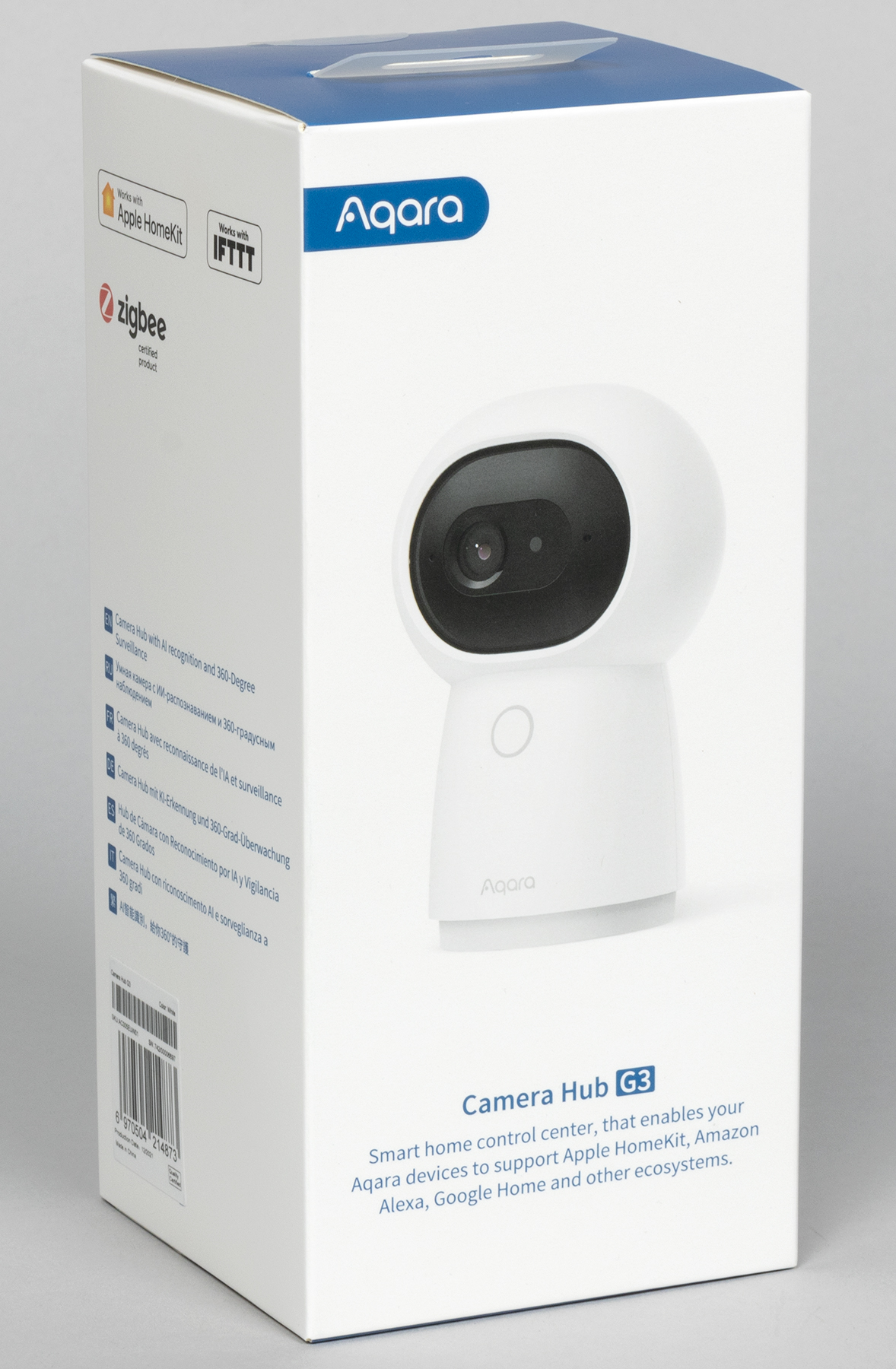

Рассматриваемый аппарат упакован в коробку с подробным описанием прибора и его основными функциями.

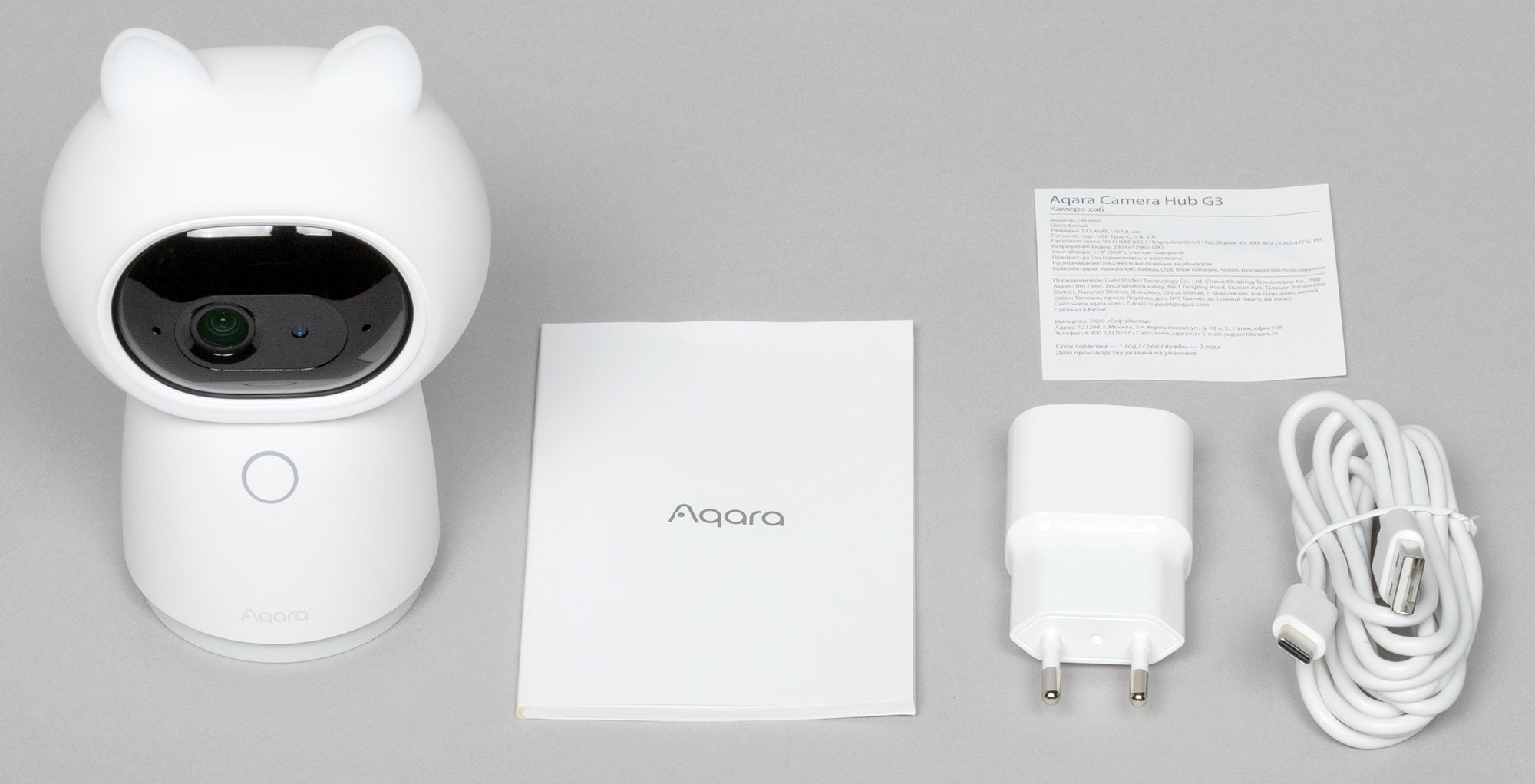

В состав комплекта входит камера и следующие аксессуары:

• адаптер питания с двухметровым (!) гибким кабелем
• краткое руководство пользователя

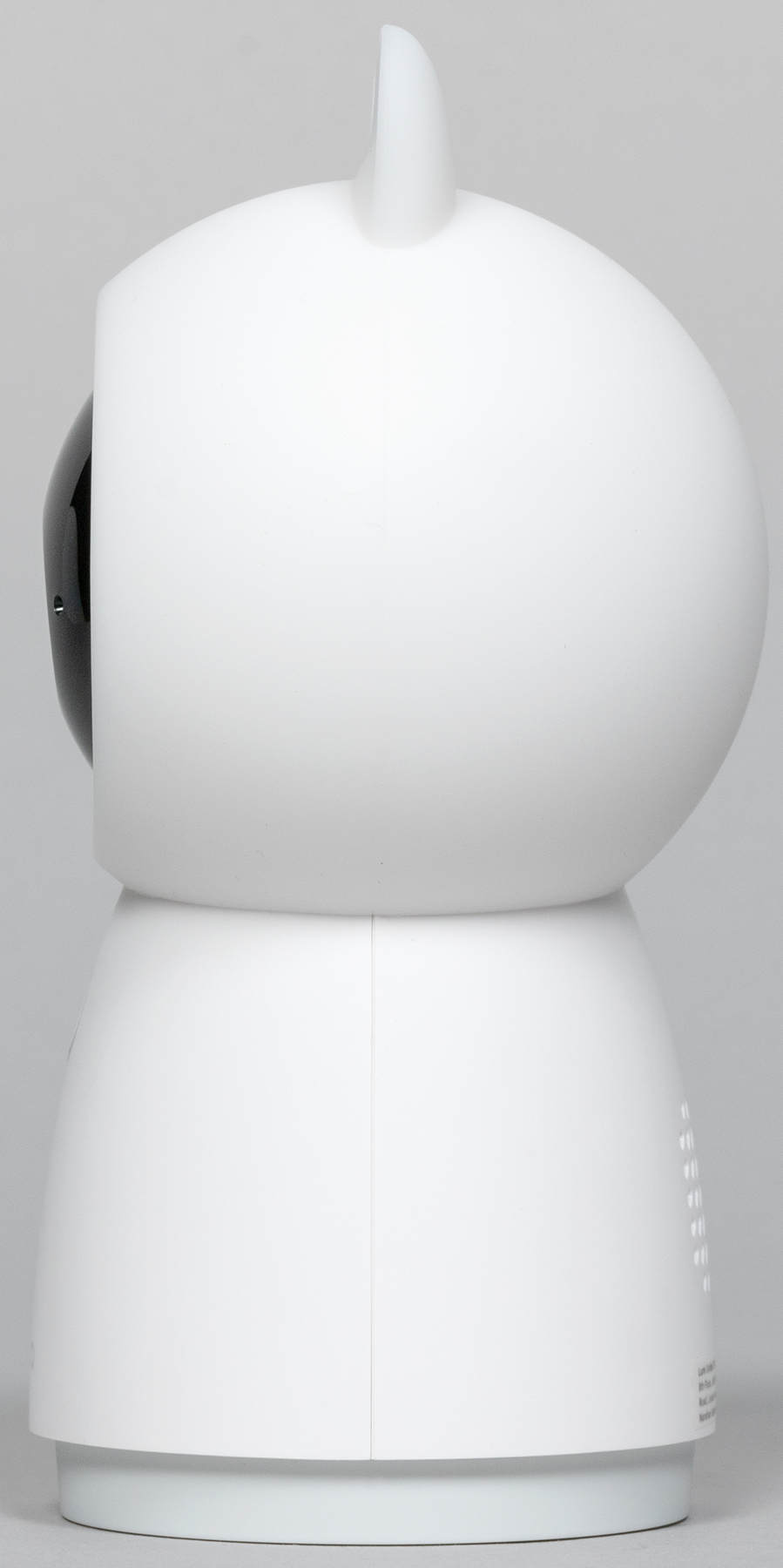

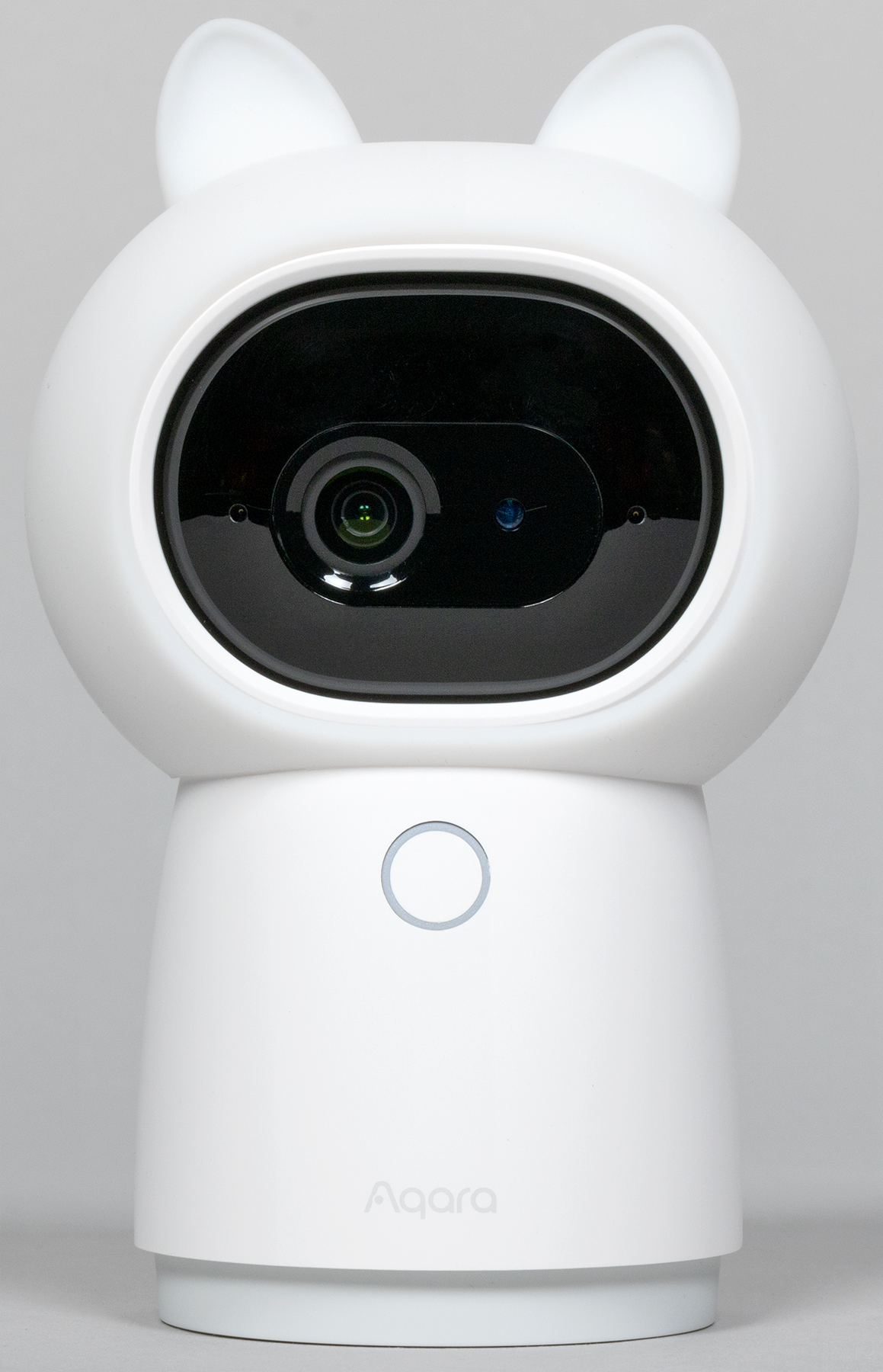

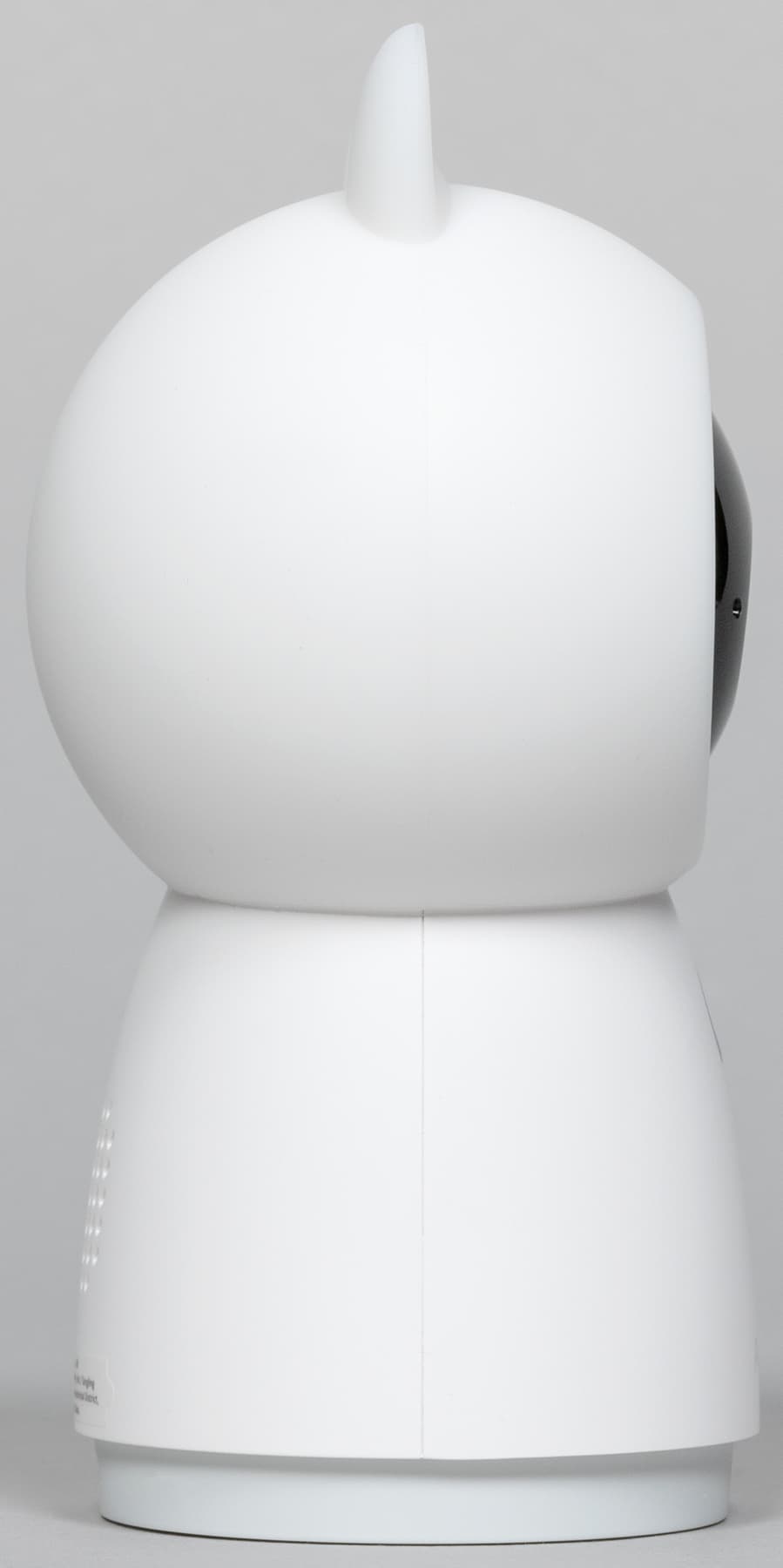

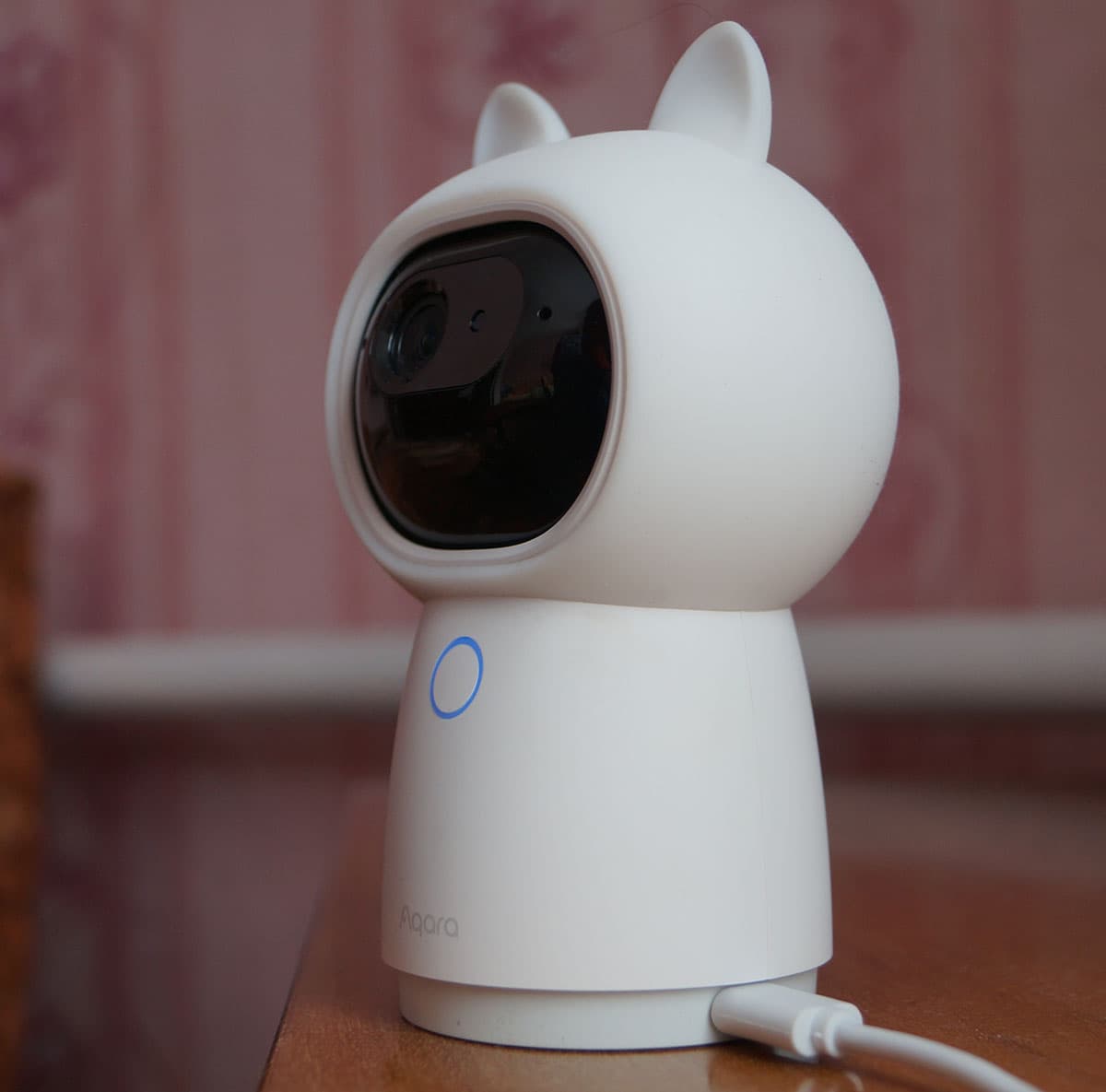

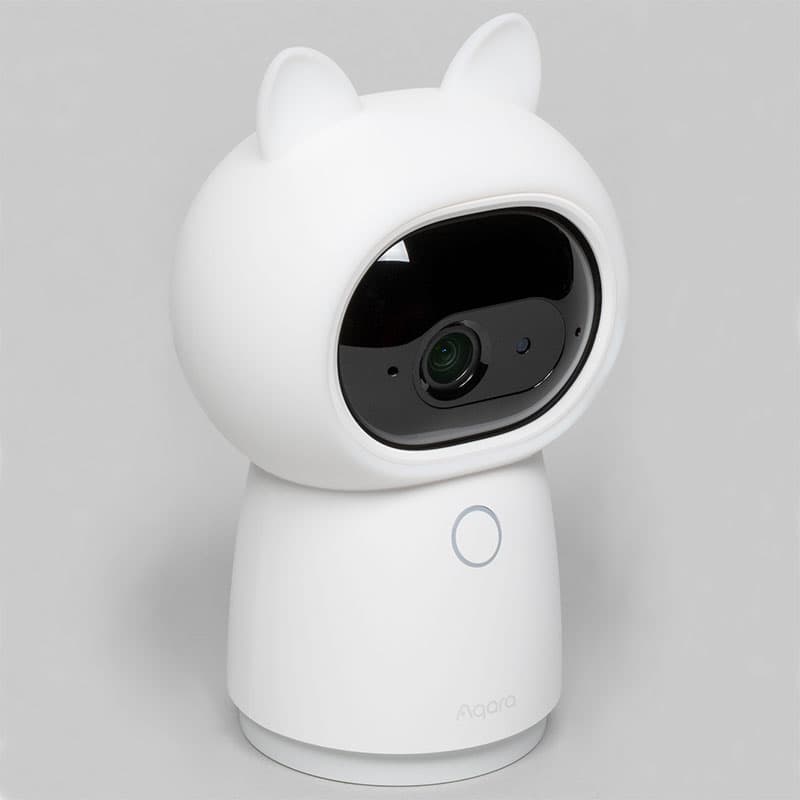

Непринужденный дизайн аппарата будет уместен в любых интерьерах. Черный глазок во вращающейся кошачьей голове наверняка понравится детям. Кстати, эти забавные ушки — не одно целое с корпусом камеры. Этот силиконовый чехольчик с ушами без труда снимается с корпуса. Но зачем же его снимать, такую милоту.

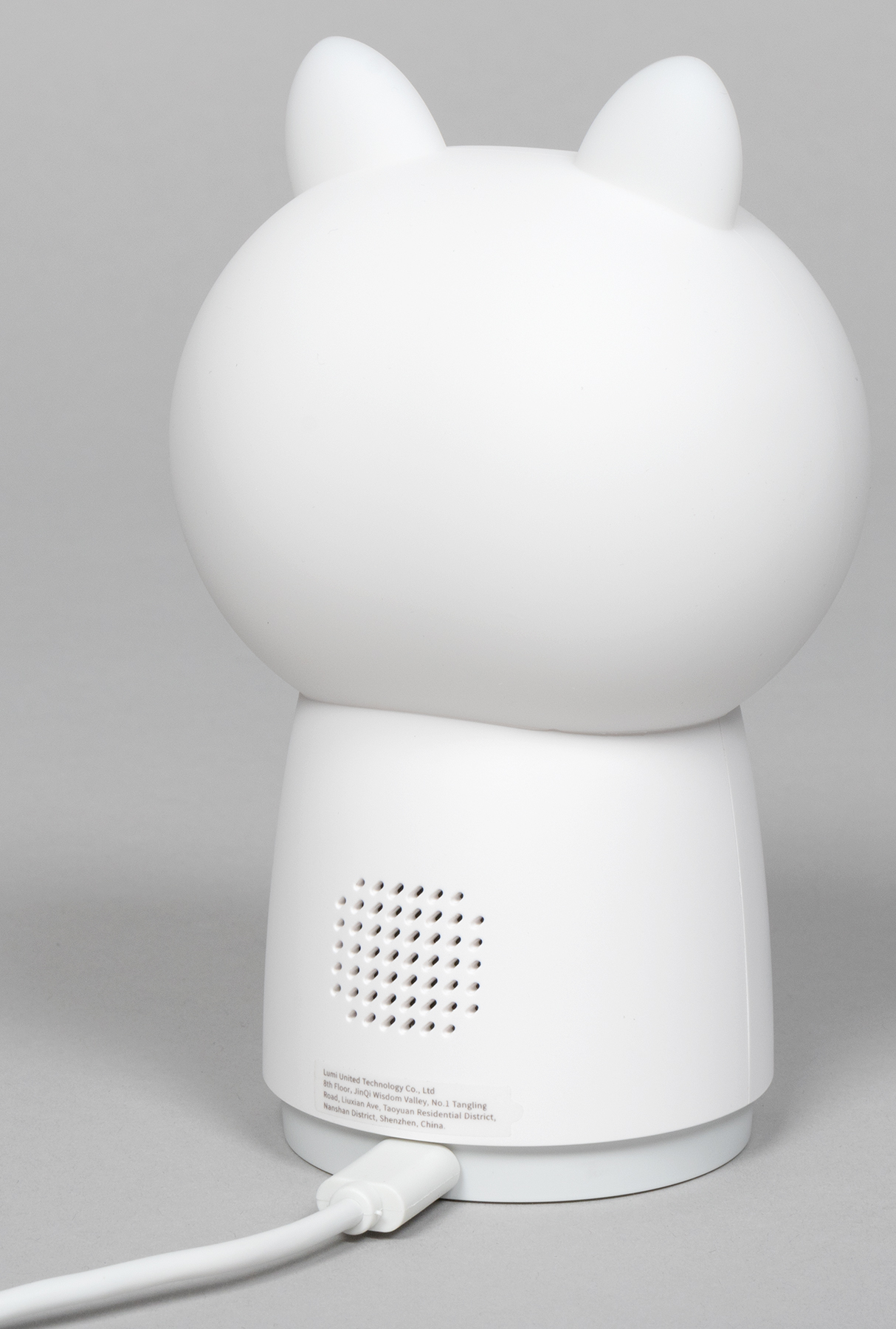

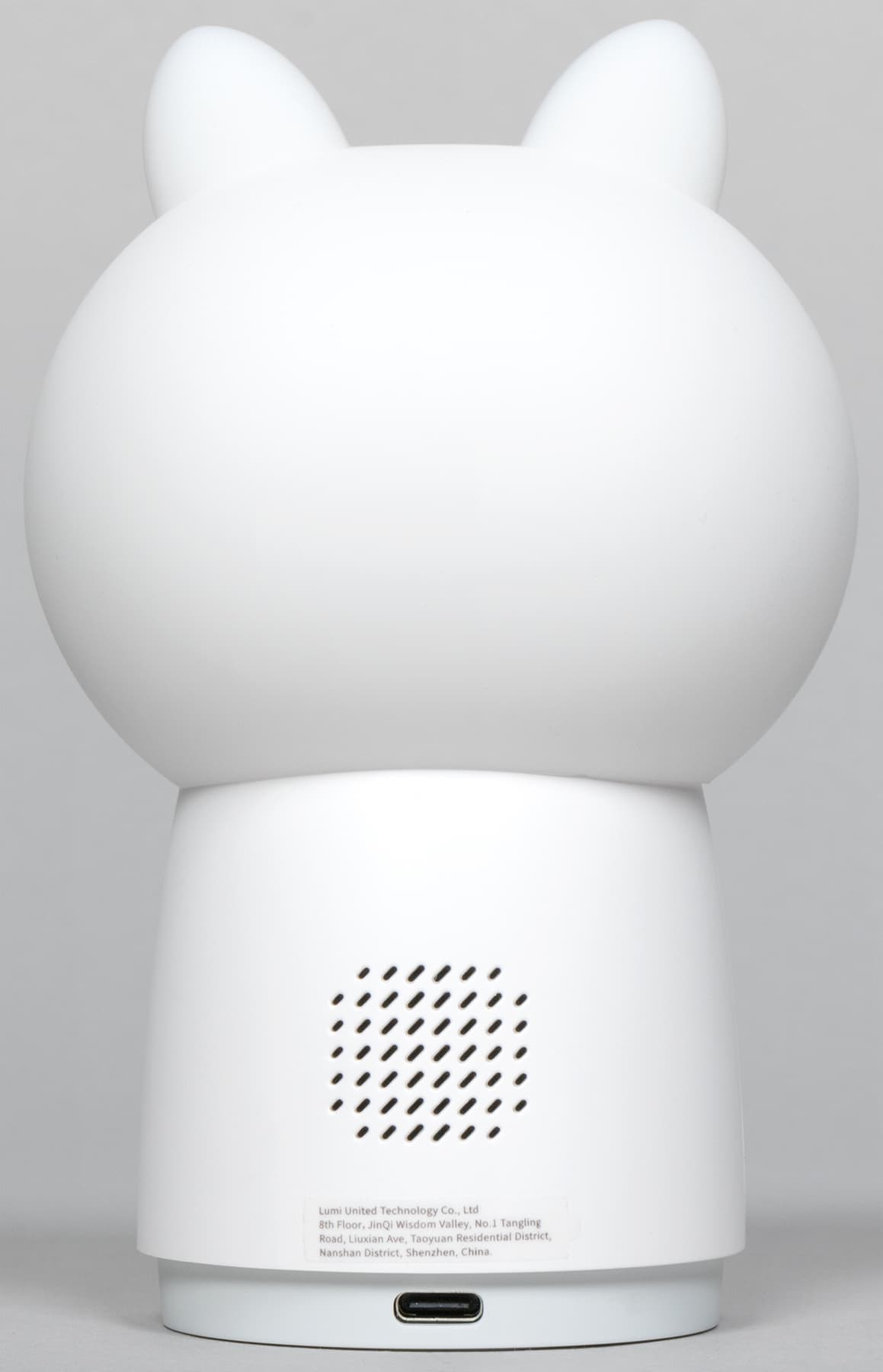

Единственный орган управления — круглая кнопка в центре, окруженная полупрозрачным светящимся колечком. Цвет и режимы мигания указывают на текущий статус устройства. На обратной стороне корпуса видно решетку, напоминающую вентиляционную. Под ней спрятан встроенный динамик. Он нужен для двусторонней аудиосвязи.

Подобная конструкция широко распространена, большинство домашних камер наблюдения также состоят из трех модулей: неподвижного основания, поворотного блока и внутреннего блока с оптико-электронной начинкой, который наклоняется вверх-вниз. Таким образом в таких конструкциях достигается максимальное поле обзора, до 360° по горизонтали и до 180° по вертикали. В нашем случае это поле не столь велико: поворот до 340° и наклон до 45°.

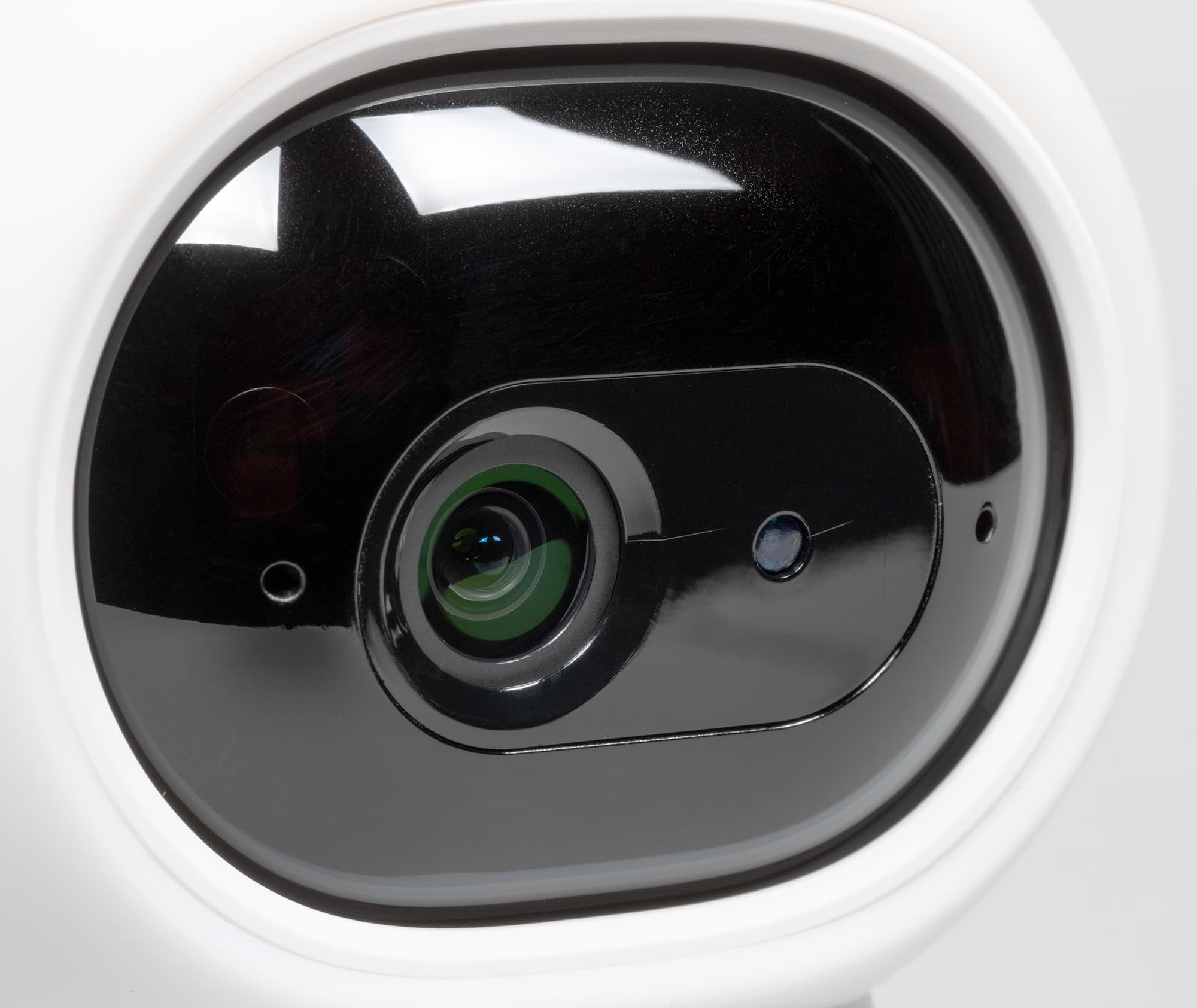

Оптико-электронный блок содержит объектив, датчик освещенности, спрятанные светодиоды инфракрасной подсветки и отверстие микрофона.

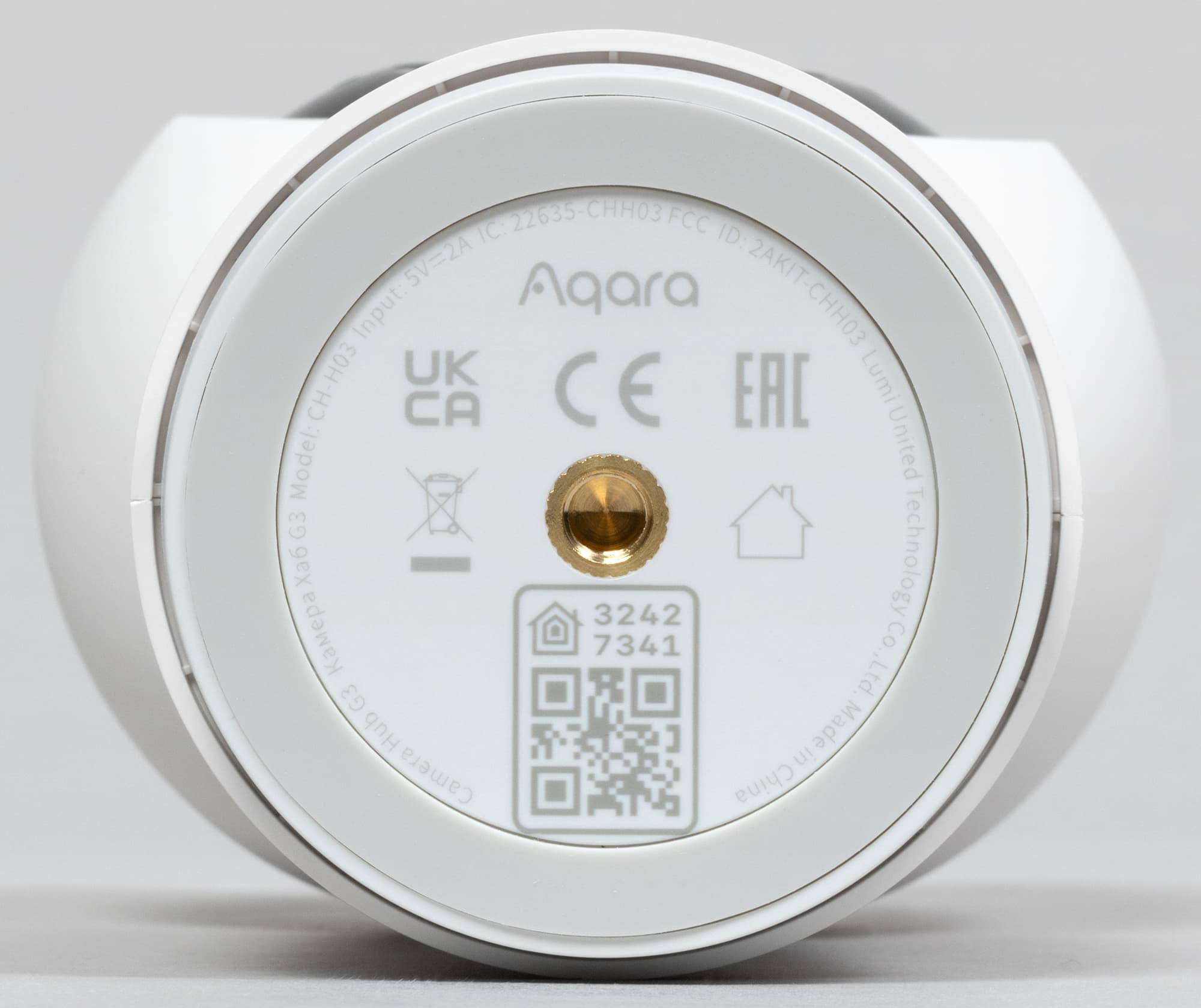

Камера может быть установлена на любую горизонтальную поверхность, но при необходимости аппарат можно прицепить куда угодно. Для этого используется имеющееся резьбовое отверстие со стандартной штативной резьбой диаметром 1/4 дюйма.

Любая копеечная штативная площадка или крепление — и камера висит под потолком вверх тормашками. То есть, вниз ушками.

Камера получает питание через разъем USB Type-C. Нужно отметить отсутствие наружной Wi-Fi-антенны. Это, с одной стороны, делает дизайн привлекательнее. Но с другой — увеличивает требование к качественному Wi-Fi-покрытию.

Наконец, вопрос: а где тут спрятан слот для карты памяти? Ведь куда-то видеоархив должен записываться. Ни за что не догадаешься, не прочитав инструкцию. Оказывается, камера умеет делать вот так:

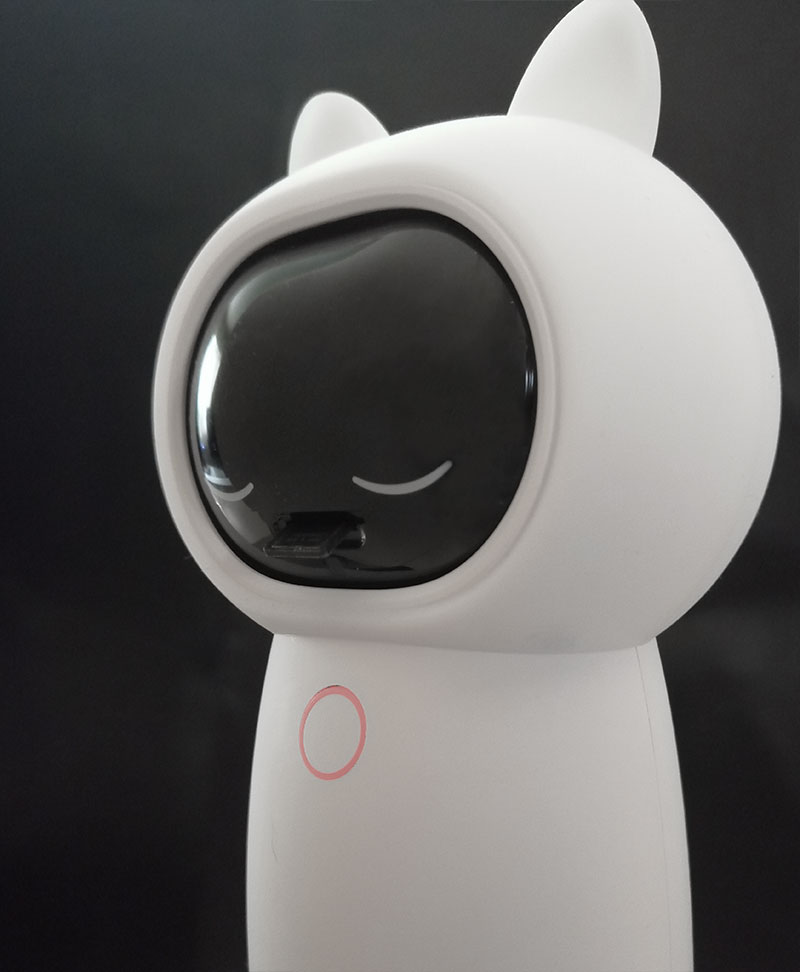

Когда оптико-электронный блок скромно потупляет глазки (такой режим неактивности называется спящим), открывается доступ к слоту карты памяти. Вот она, наполовину вынутая карта, по центру, где должен быть кошачий носик.

Основные технические характеристики камеры представлены в следующей таблице:

Настройки

При установке камеры достаточно помнить одно простое правило: в объектив не должен попадать постоянный яркий источник света. Впрочем, учитывая, что наша камера поворотная, перефразируем: яркий свет не должен попадать в объектив, когда он направлен на какую-то ключевую зону, которая контролируется чаще всего. В нашем случае главной зоной наблюдения является центр большой комнаты, а объектом слежения чаще всего выступает один местный жилец с хвостом и рыжей мордой.

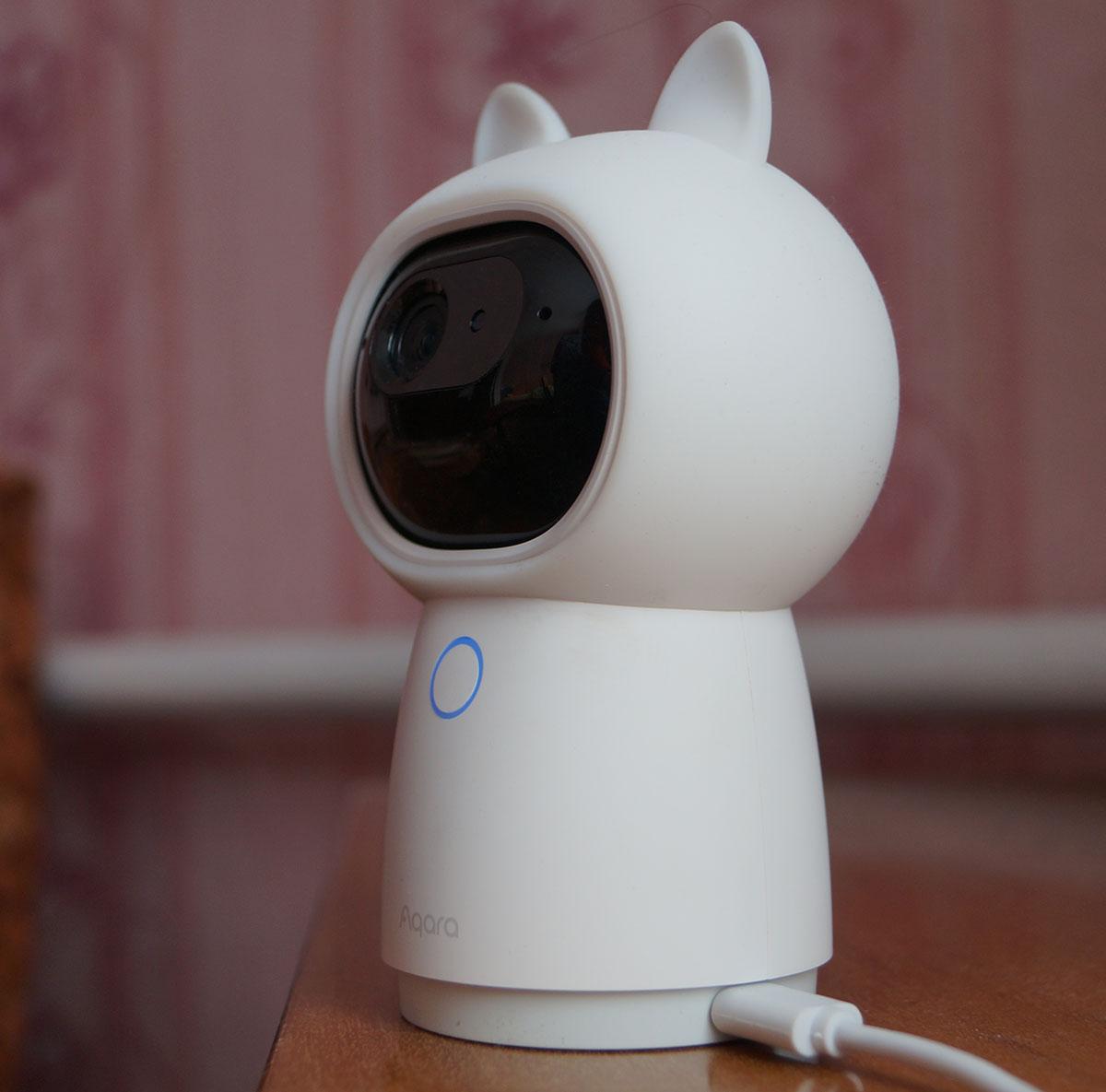

Сама же камера установлена у стены в углу, на плоской поверхности.

Если вы уже являетесь владельцем умных устройств бренда Aqara, то у вас наверняка имеется установленное приложение Aqara Home, а также учетная запись в фирменном облаке. Если ответ отрицательный, то перед тем, как работать с камерой, это приложение придется установить. Ну а создать учетную запись — минутное дело.

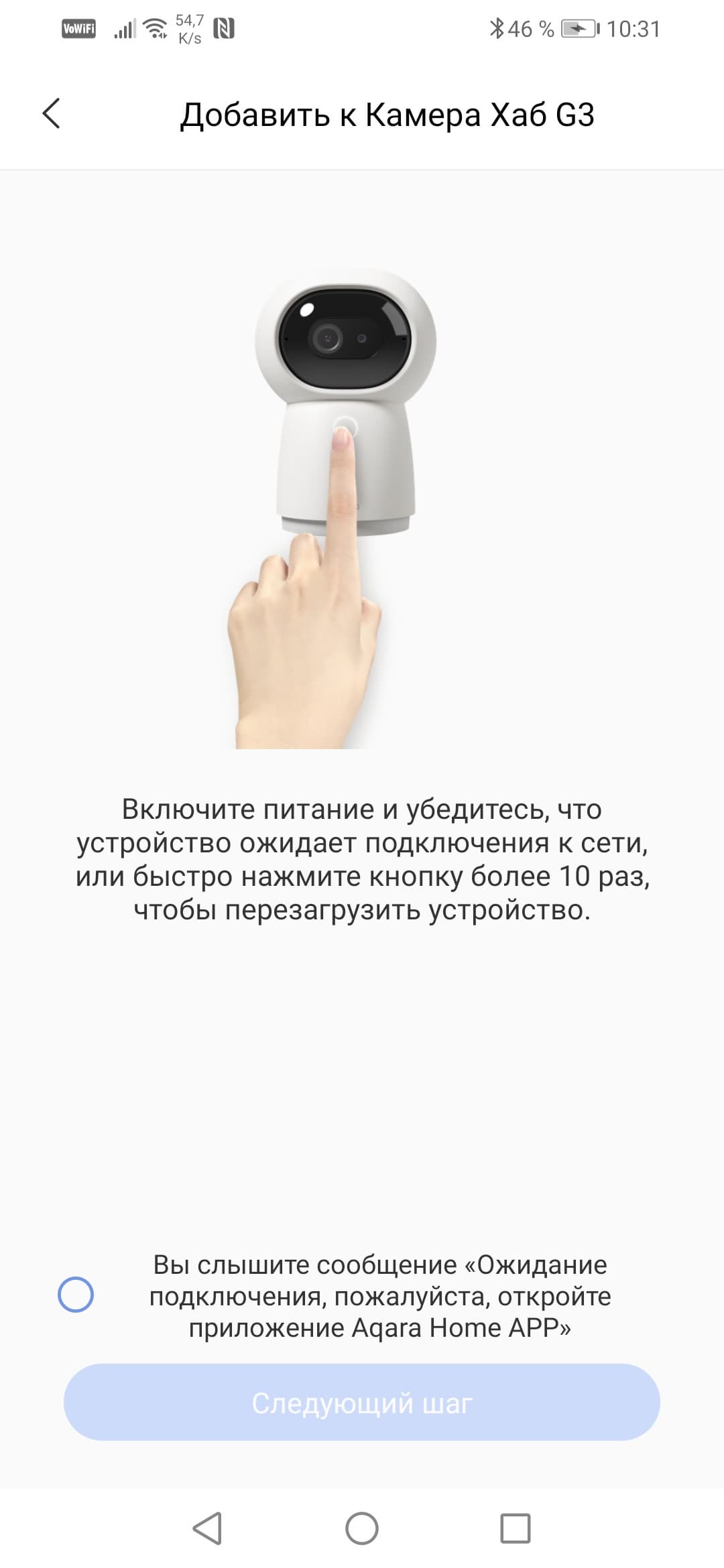

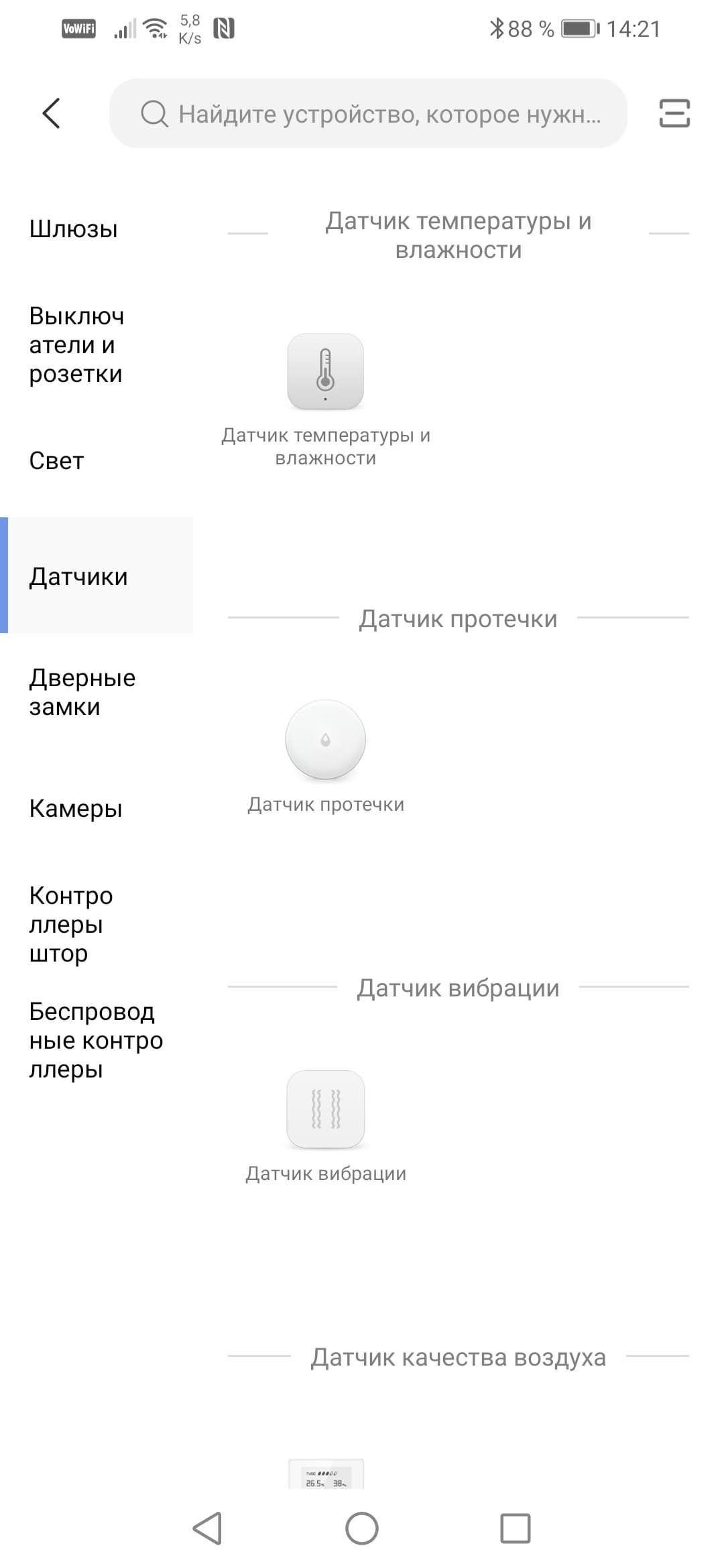

Процесс подключения камеры прост до чрезвычайности. Прежде всего следует выбрать из списка устройств Aqara нужное устройство. После этого в приложении отобразится пошаговый мастер с подробным описанием действий, которые необходимо произвести. Результатом этих действий будет сформированный программой QR-код, содержащий имя Wi-Fi-точки и пароль к ней. Этот код нужно показать камере, которая, немного подумав, подключится к сети.

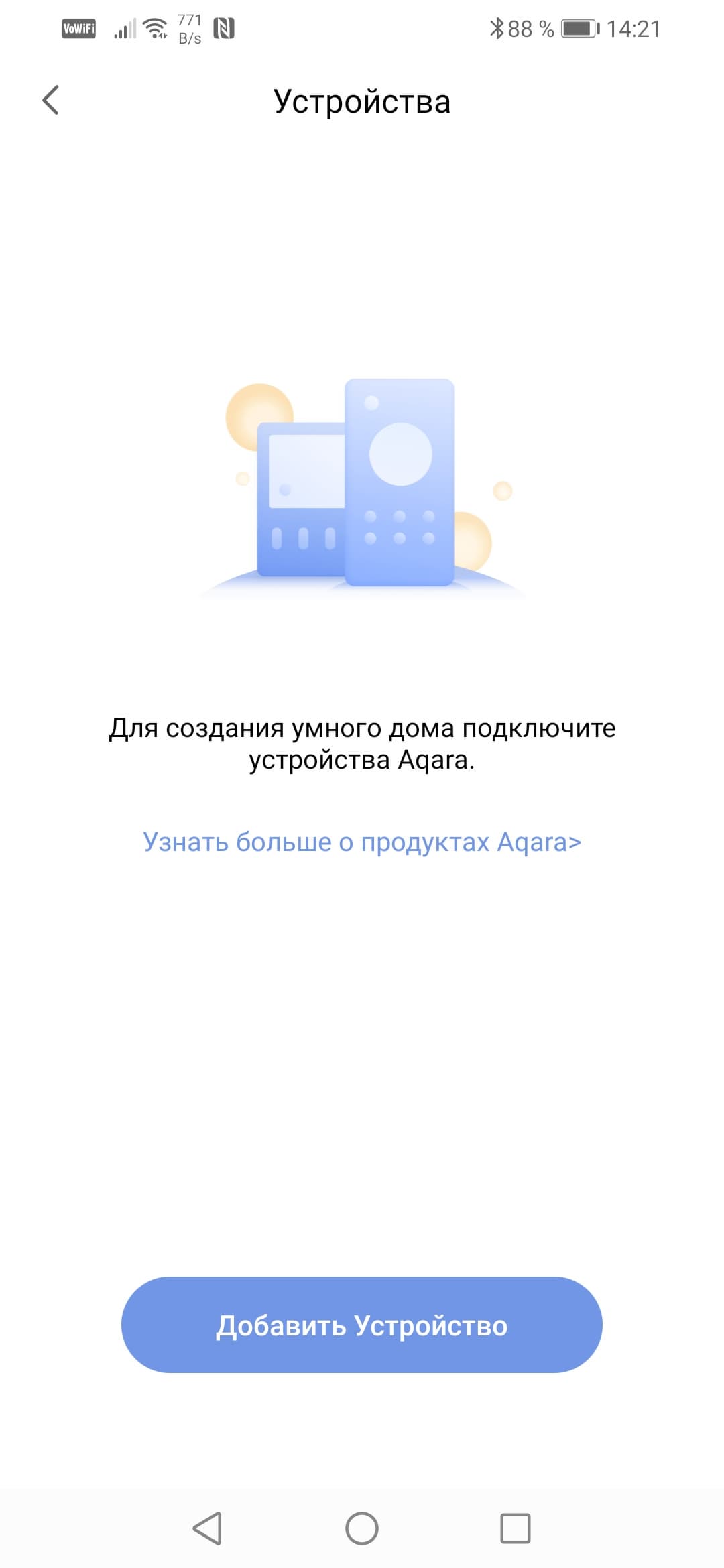

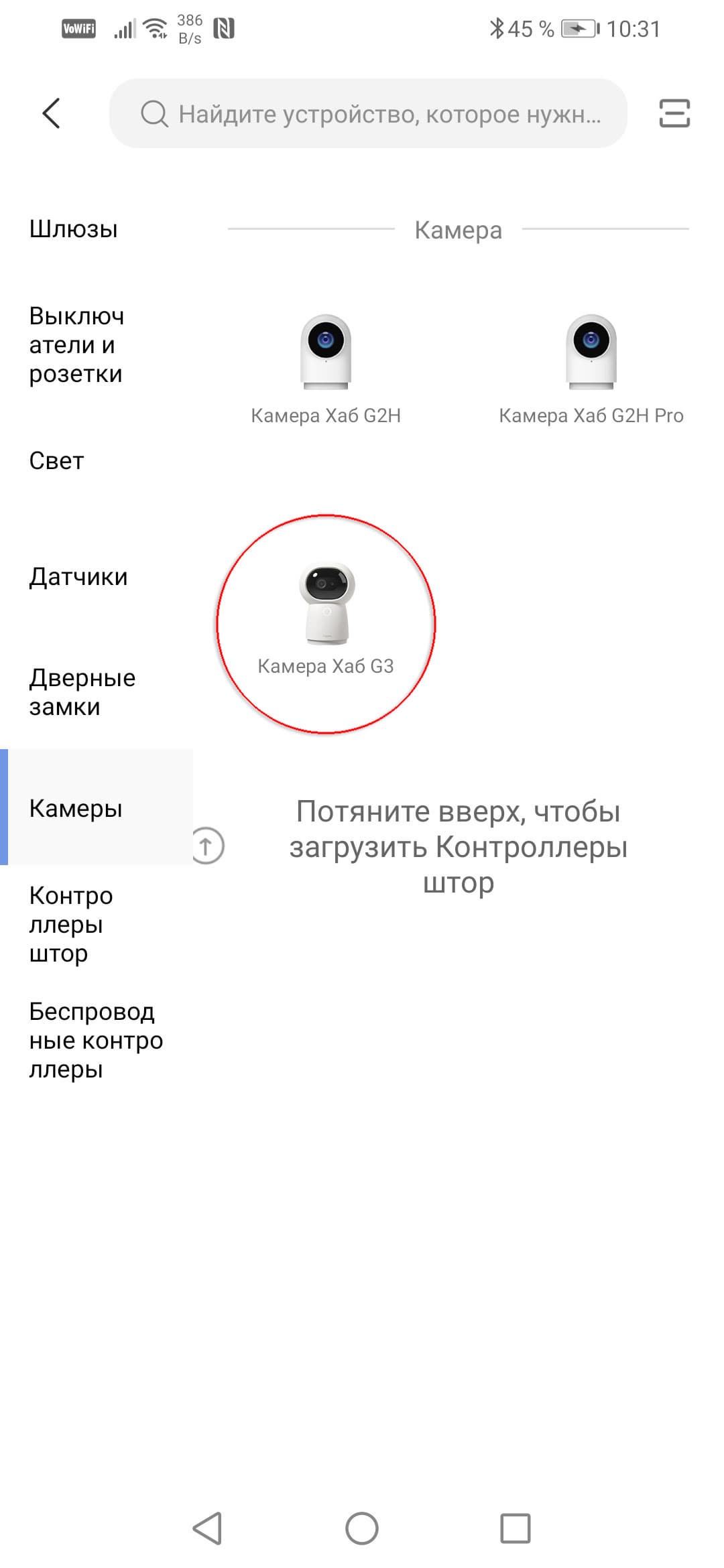

Выбор устройства

Процесс инициализации

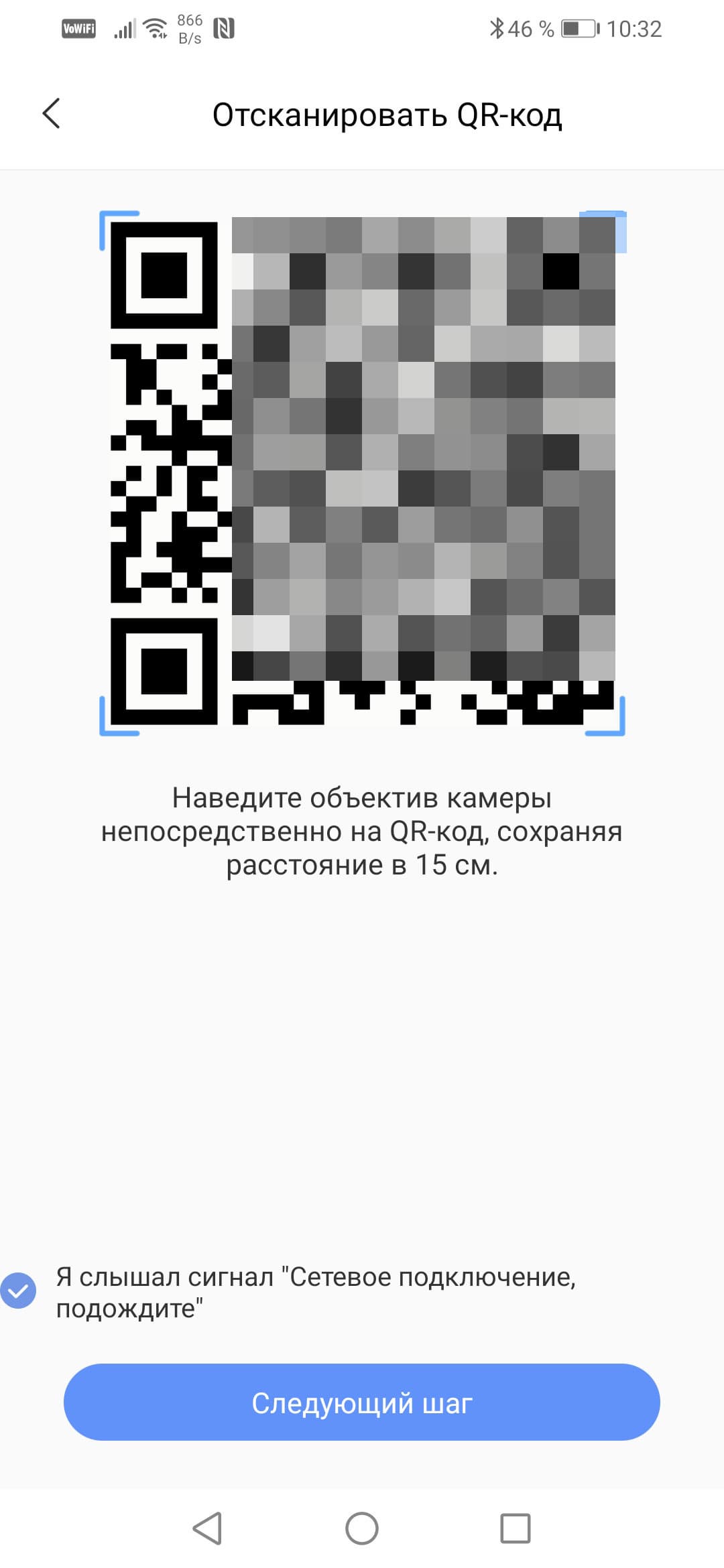

Сформированный QR-код

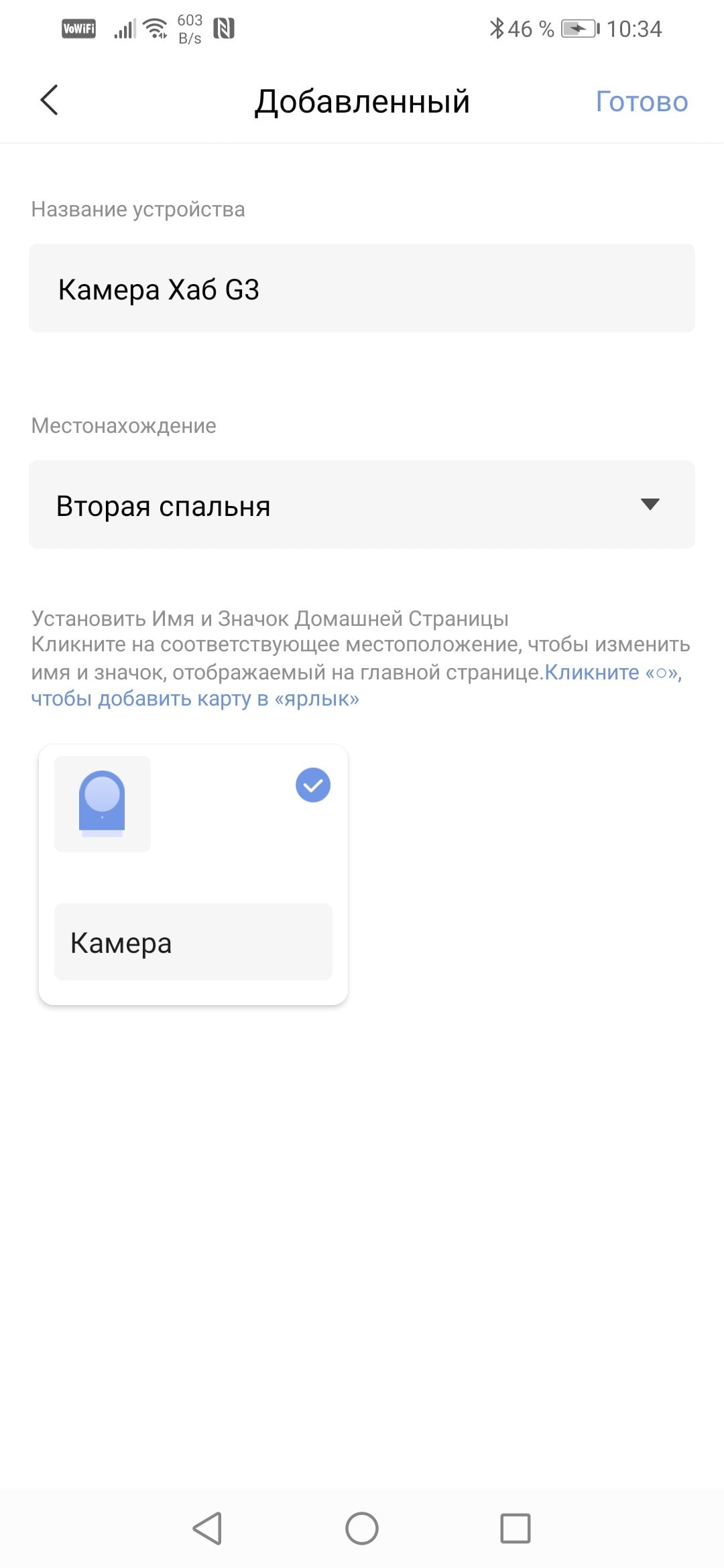

Заключительный шаг — дать камере любое имя и определиться, в какой комнате она установлена. Вероятно, первым же действием камеры после подключения к фирменному облаку будет проверка наличия новой версии прошивки. В нашем случае такая прошивка нашлась. Процесс обновления занял несколько минут, после чего камере потребовалась перезагрузка.

Завершение установки камеры

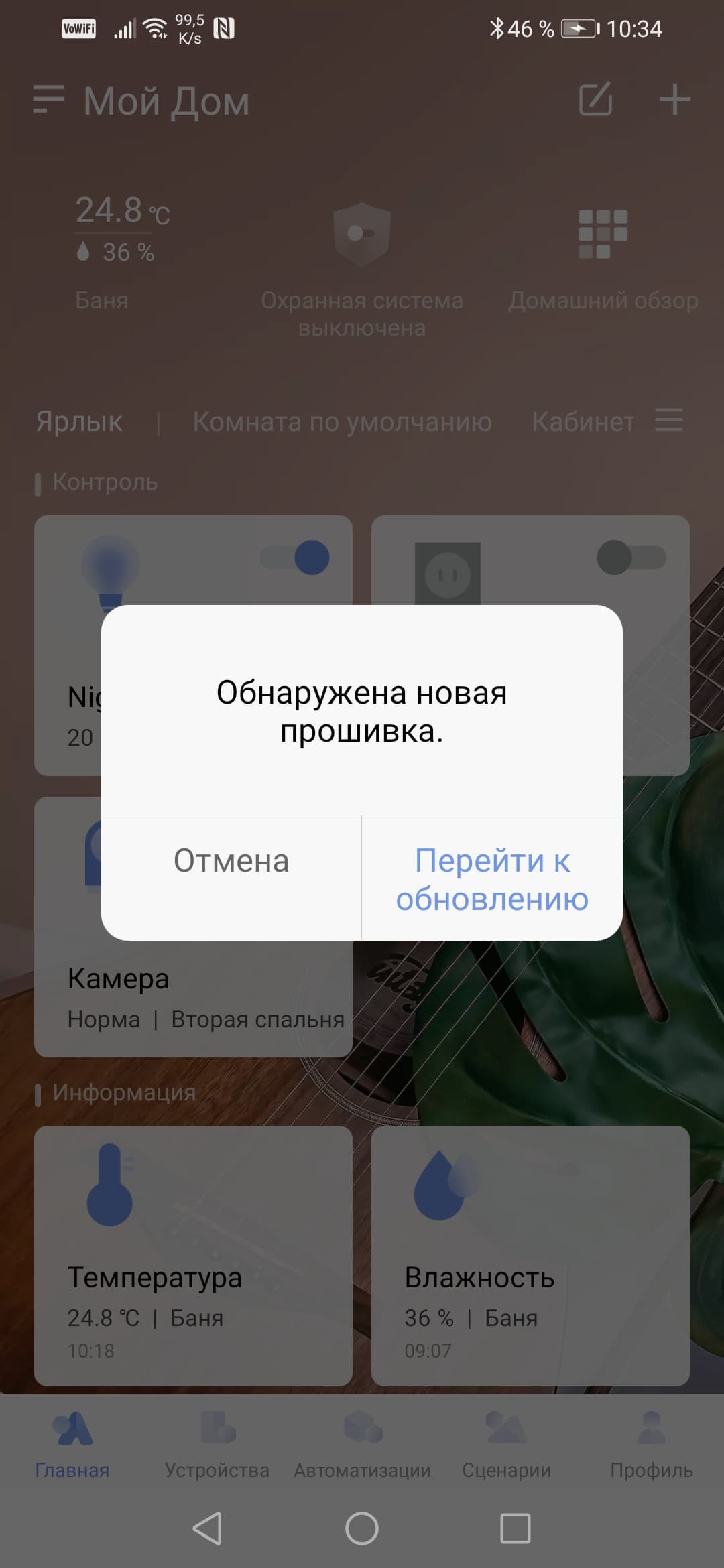

Обнаружена новая прошивка

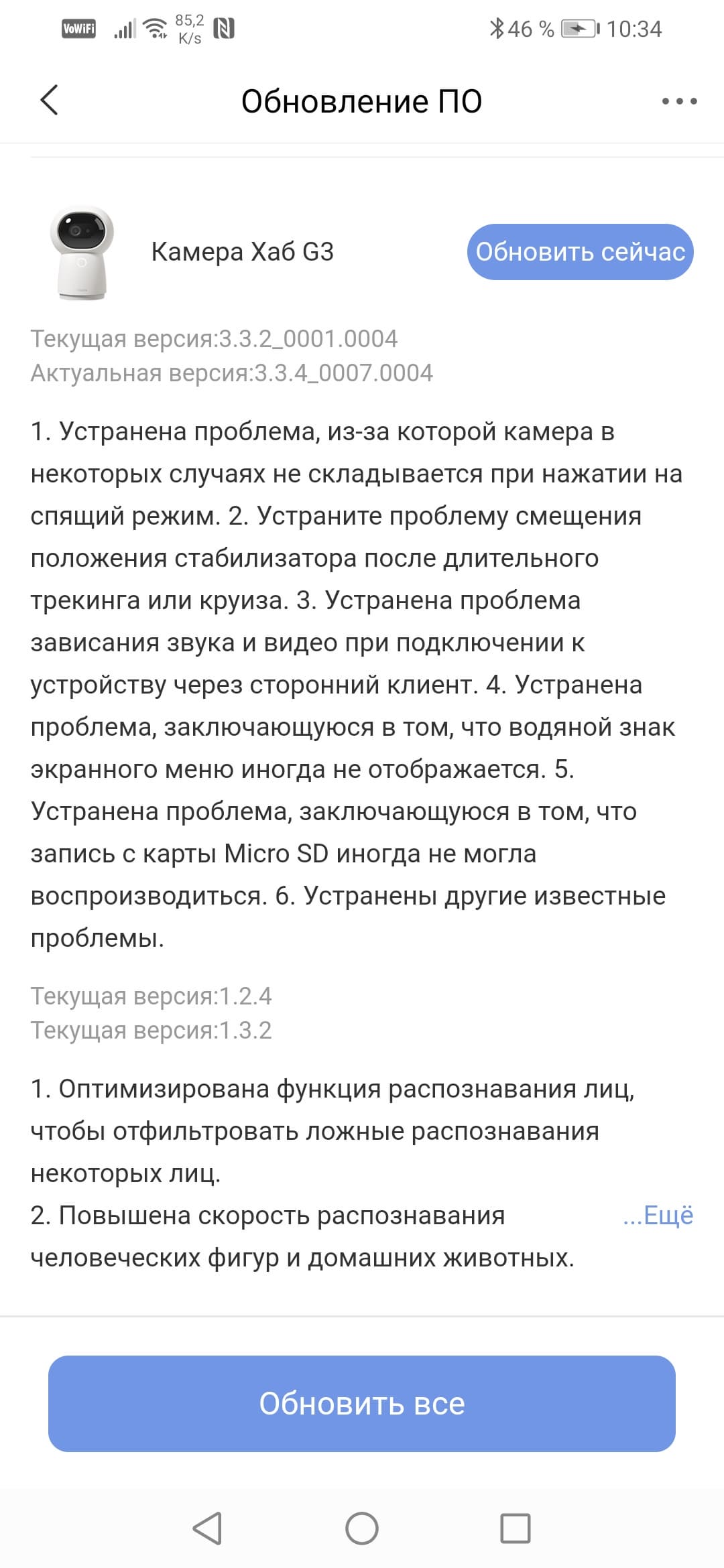

Описание изменений в прошивке

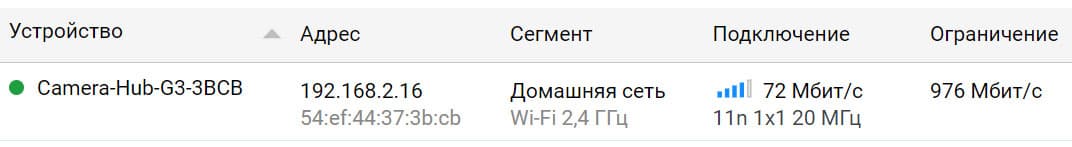

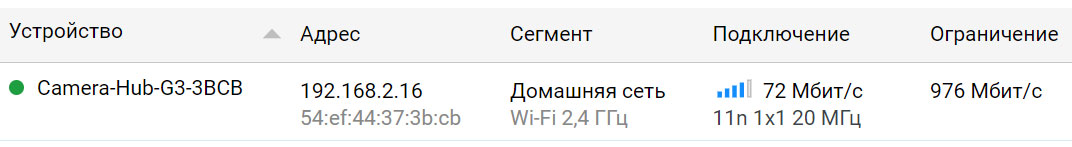

Чуток технического разочарования. Камера, работающая в локальной сети, успешно отображается в списке устройств на страничке маршрутизатора.

Погодите, мы еще не дошли до разочарования. Вот оно: попытка зайти по IP-адресу, который был выдан камере, не приводит ни к чему. Сервер камеры не отвечает. Также безуспешными оказались попытки отыскать камеру или ее вещание в локальном окружении с помощью программы ONVIF Device Manager. Это означает лишь одно. Эксплуатация камеры возможна только в связке с фирменным приложением и при использовании фирменного облачного сервиса, других способов получить видео с камеры не существует. Очень жаль, но так работает большинство «брендовых» IP-камер, завязанных на свою и только свою экосистему. Впрочем, то, что мы хотели бы видеть (поддержку стандартов ONVIF), требуется экстремально малой части пользователей. Возможно, это несколько процентов, исчезающе малая величина.

Разобравшись с техническими перипетиями, изучим программную составляющую аппарата. Точнее, мобильное приложение, ведь это единственный способ общения с камерой.

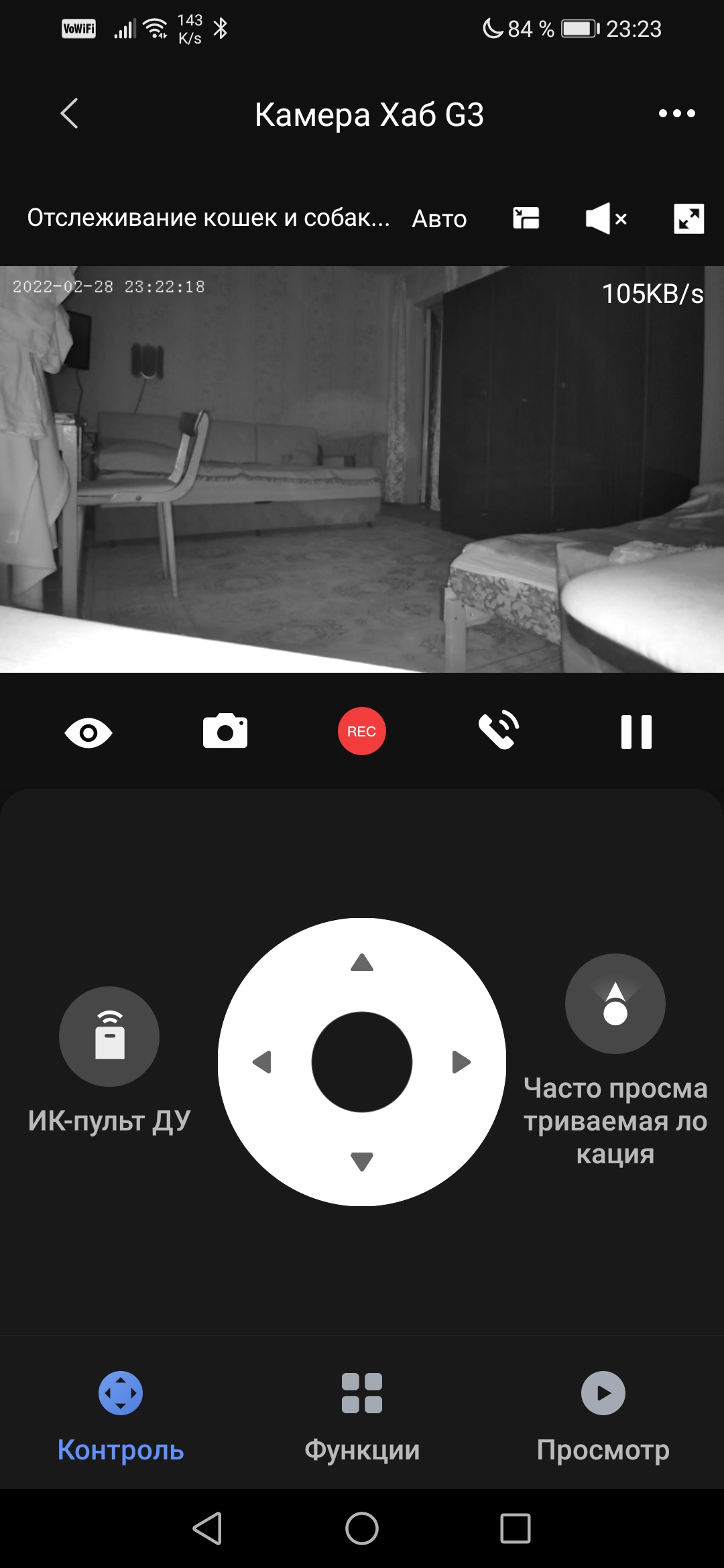

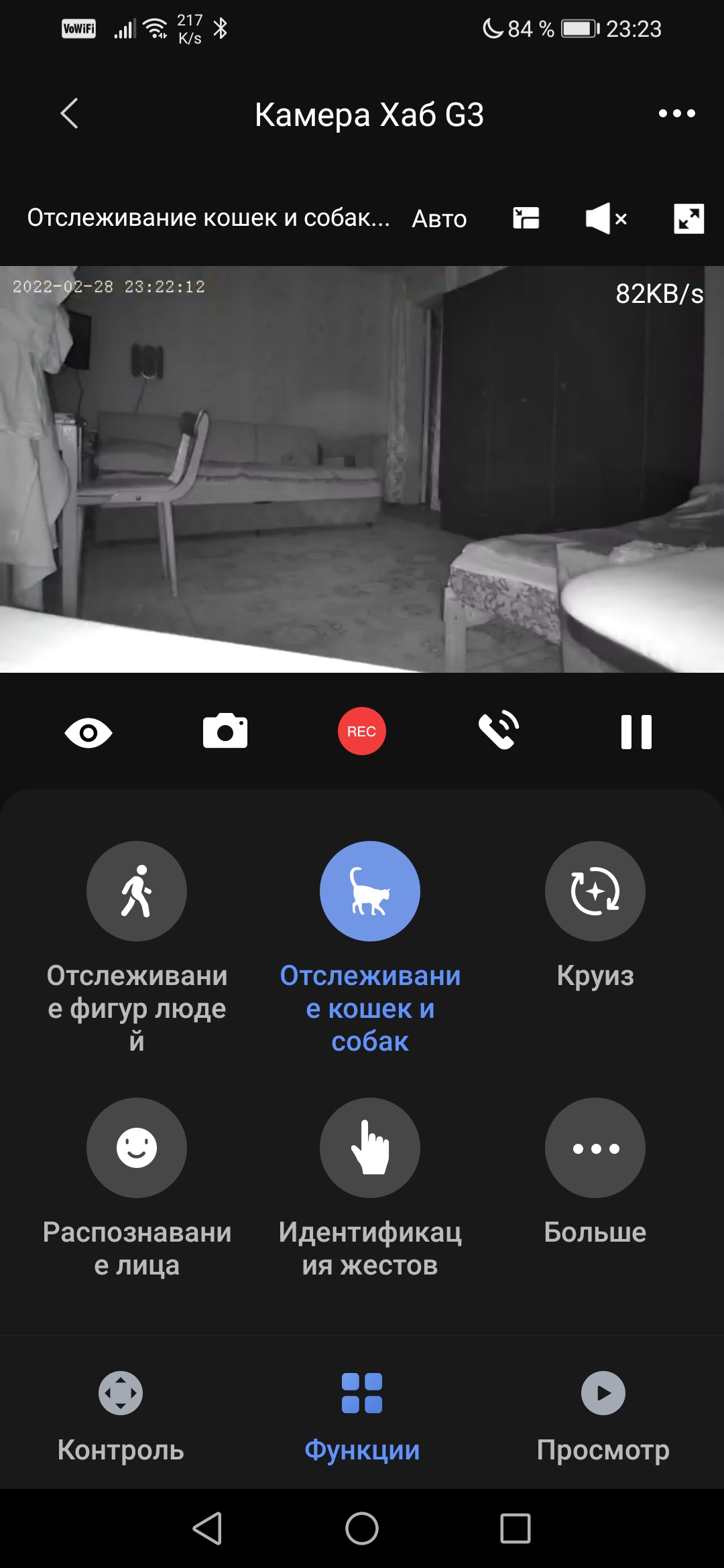

Интерфейс камеры в приложении имеет стандартную распространенную схему: вверху окно видеотрансляции, под ним — органы управления, через которые осуществляется доступ к часто используемым функциям. Еще ниже расположены три пиктограммы, меняющие состав инструментов. Так, выбрав пиктограмму Контроль, пользователь увидит виртуальный джойстик со стрелками, нажатия на которые поворачивают корпус камеры и наклоняют объектив. Эти же операции можно производить и свайпами прямо в окне трансляции. Вторая иконка, Функции, дает доступ к нескольким кнопкам, которые отвечают за активацию инструментов, распознающих фигуры, жесты и даже лица. Наконец, третья вкладка — Просмотр — содержит масштабируемую таймлинию видеоархива с окном просмотра.

Контроль поворота/наклона

Часто используемые функции

Просмотр архива записей

Наличие таких продвинутых функций в обычной камере (по крайней мере, обычной с виду) — это впечатляет. Кстати, окно видеопотока при необходимости разворачивается на весь экран, чтобы пользователь сумел разглядеть на дисплее каждую деталь. В этом режиме движение осуществляется свайпами влево-вправо, или вверх-вниз.

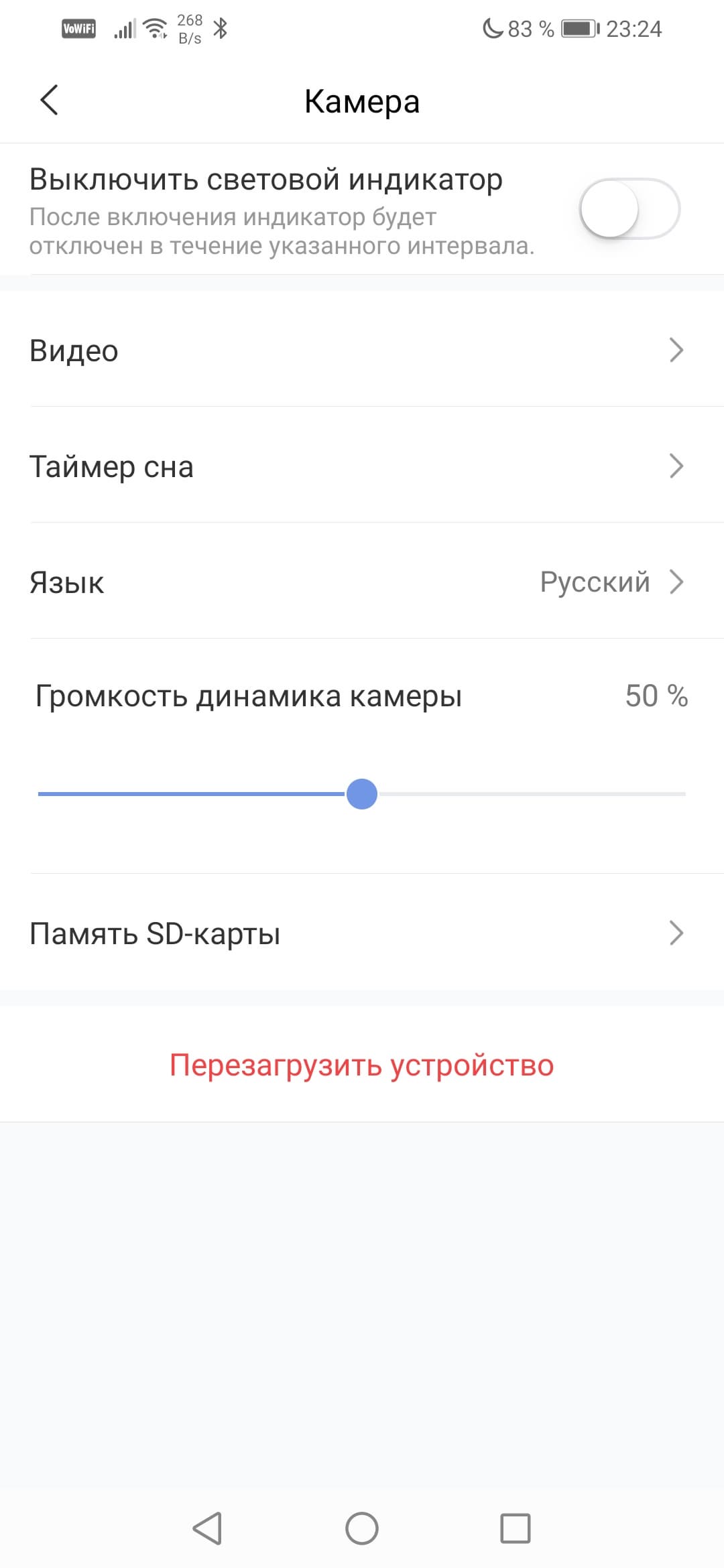

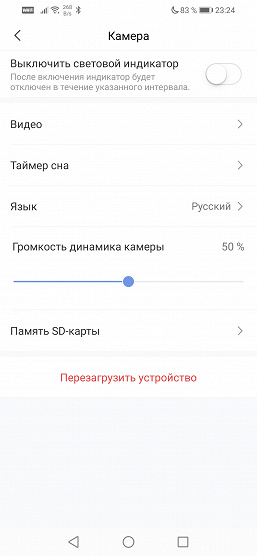

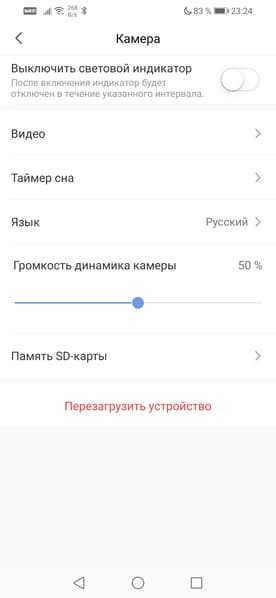

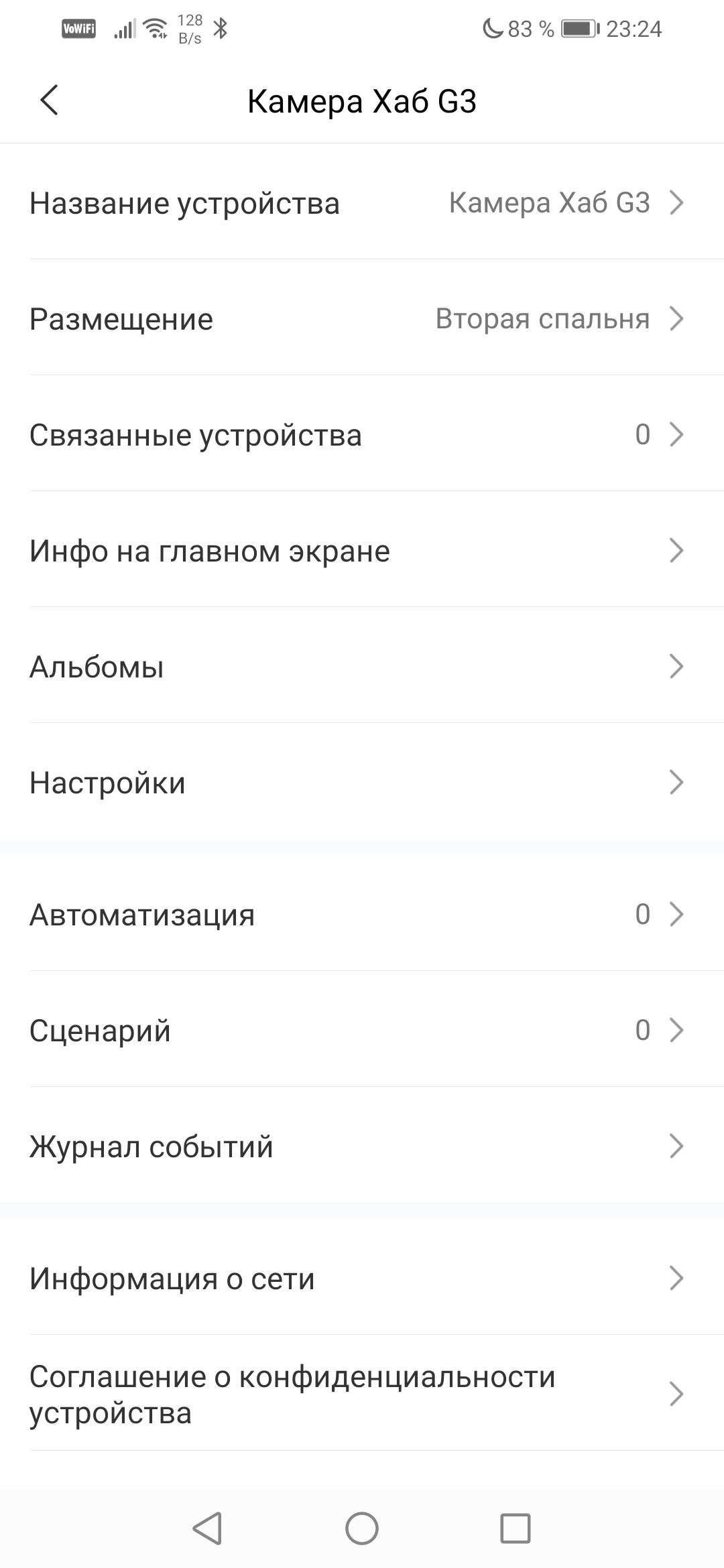

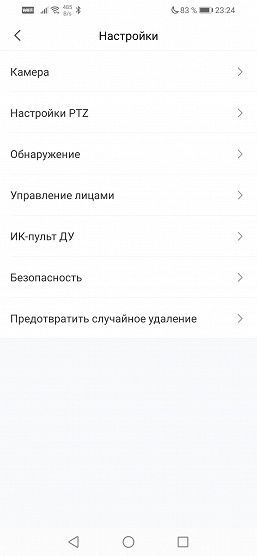

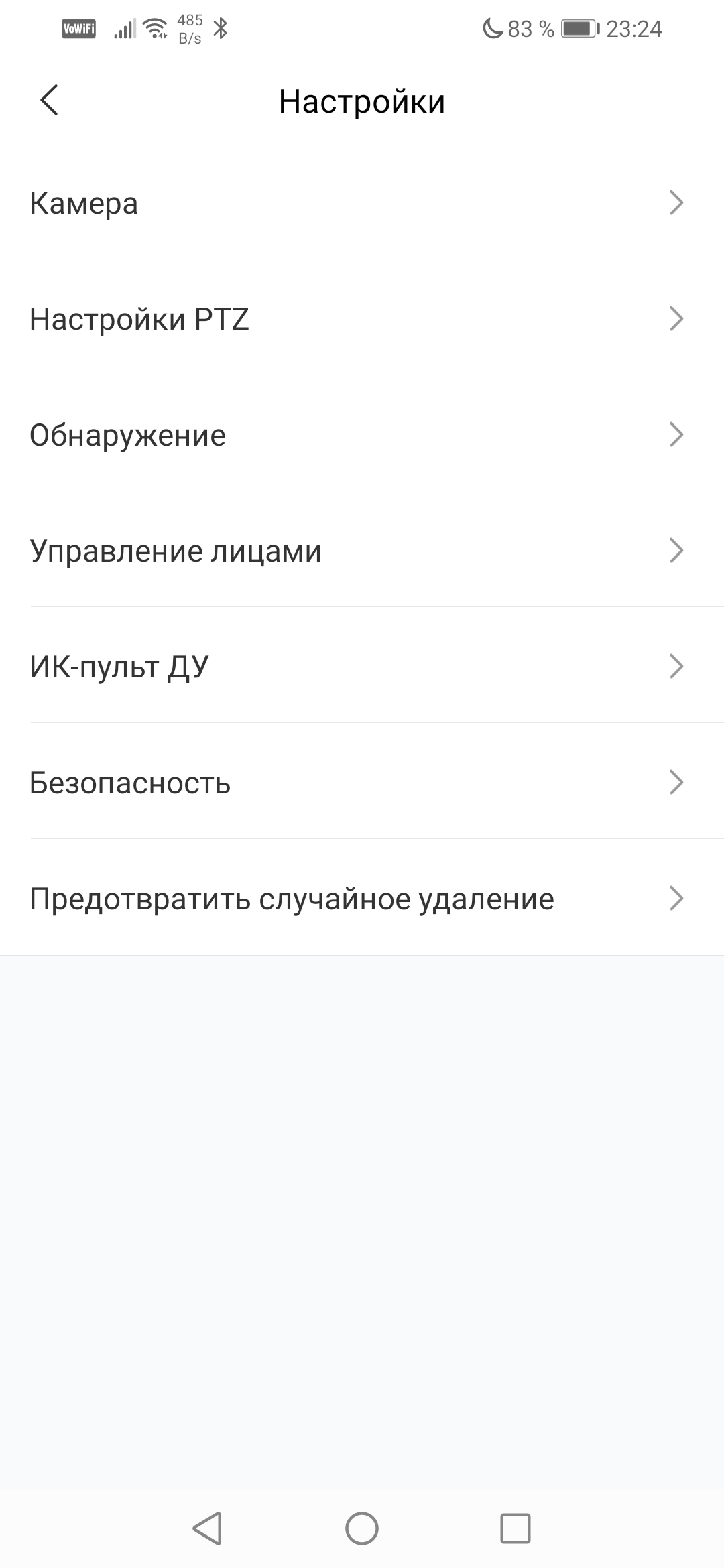

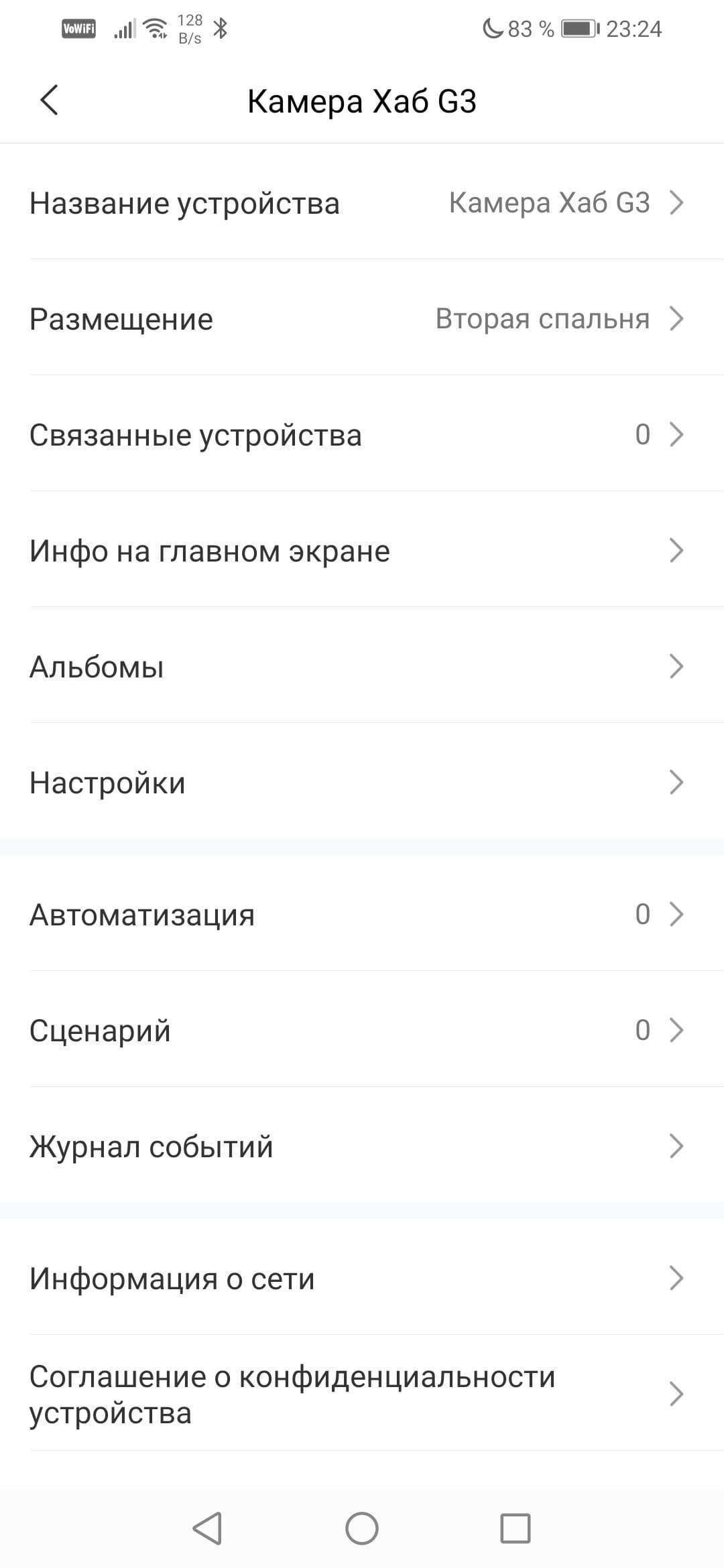

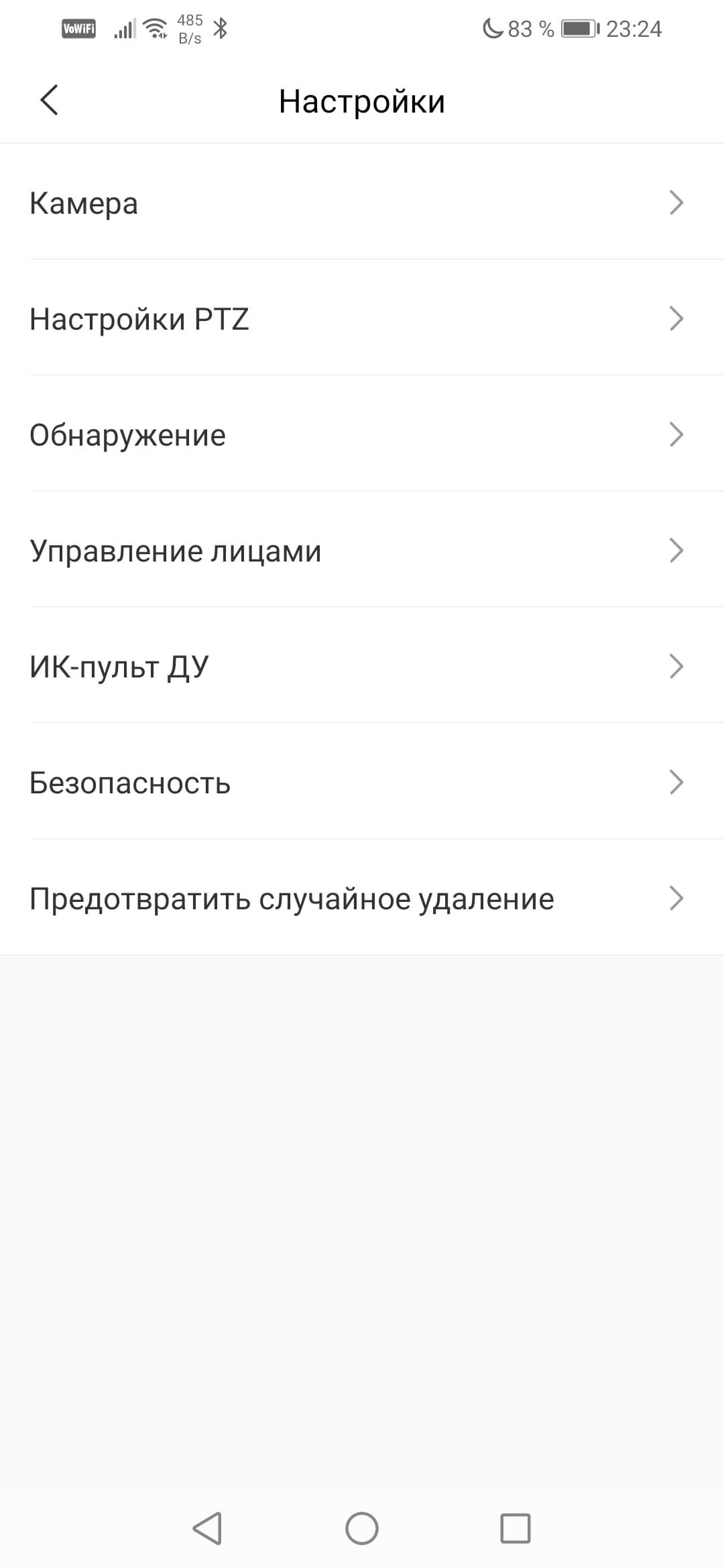

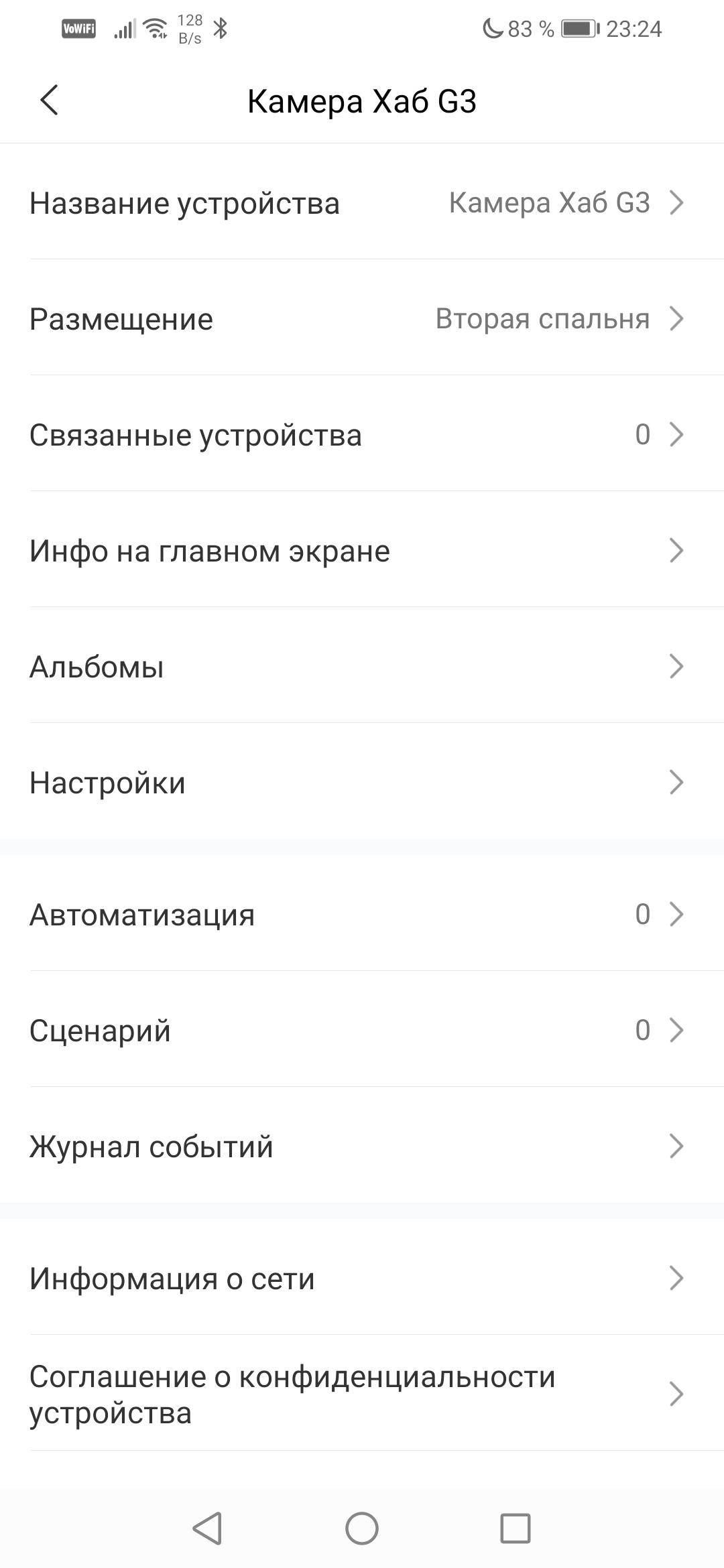

Открыв настройки камеры, автор слегка оторопел: видеть столь большое количество регулируемых параметров несколько непривычно. Изучение десятков облачных камер (именно облачных) показало, что разработчики оставляют минимальный список функций, которые пользователь может задействовать. Разумеется, этот список в немалой степени зависит от «мозгов» камеры, но некоторое стремление максимально упростить прибор, сделать его неуправляемой игрушкой, явно прослеживается.

Здесь же все не так. Пользователю доступны настройки видеопотока, включая ориентацию камеры (вертикальная/горизонтальная). Также можно включить-отключить оповещения о движении в кадре, настроить план записи на карту памяти. Есть тут и функция слежения за объектами, когда камера, определив наличие в кадре фигуры человека или животного, активирует механизм поворота и наклона оптико-электронного блока. Таким образом, камера начинает следить за перемещающимся объектом, стараясь не упускать его из виду.

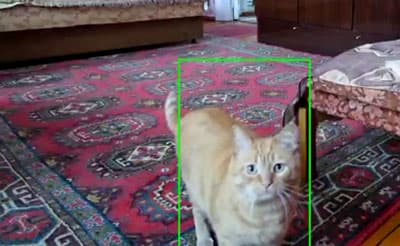

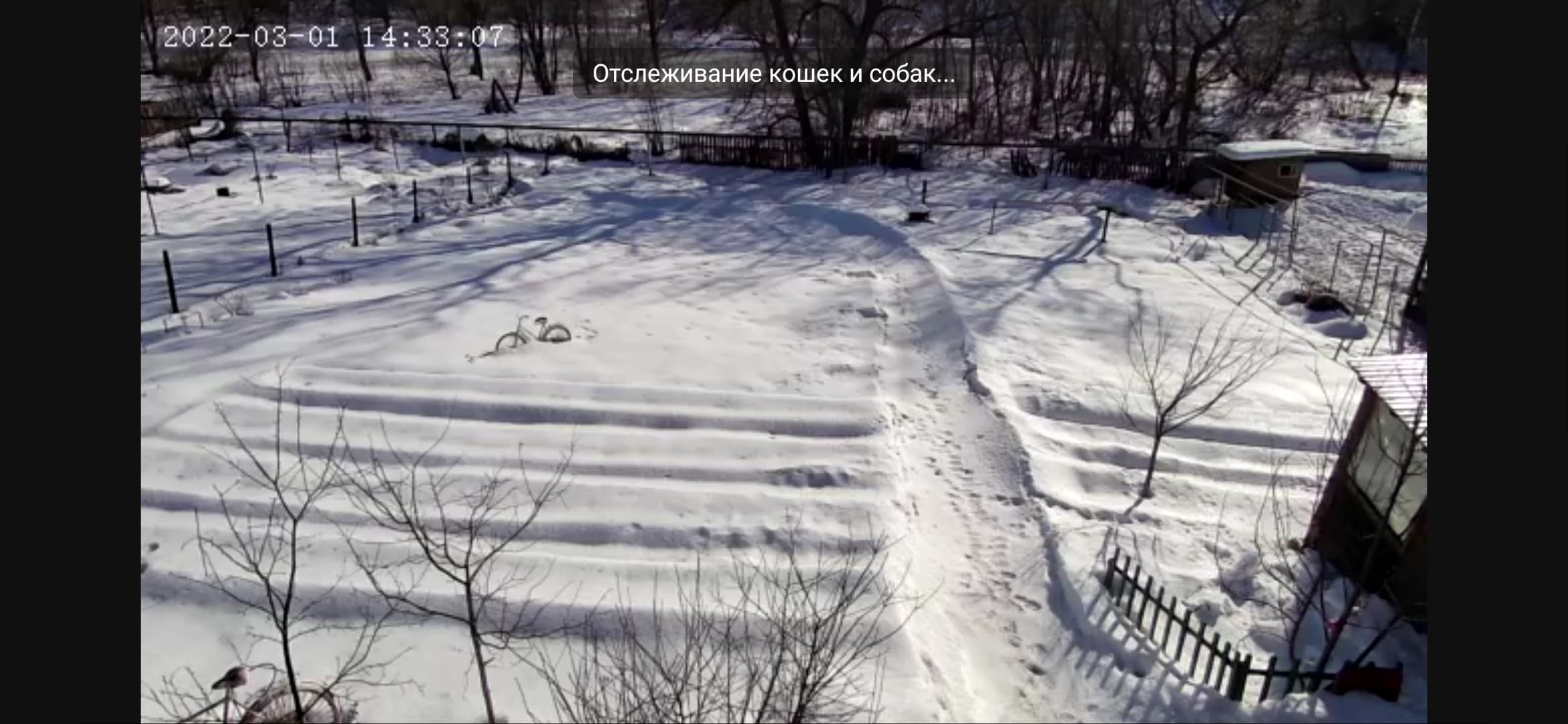

В функции слежения есть небольшой минус: когда объект пропадает из поля зрения (например, кошка спрячется под диван), то камера не возвращается в исходное положение, продолжая смотреть в последнюю точку. Впрочем, это вовсе не ошибка, а просто неоконченная настройка (мы уже говорили о большом количестве настроек в камере). Для того, чтобы камера возвращалась в исходное положение спустя какое-то время, такую функцию следует активировать в настройках.

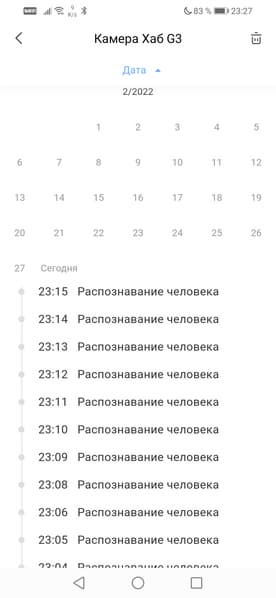

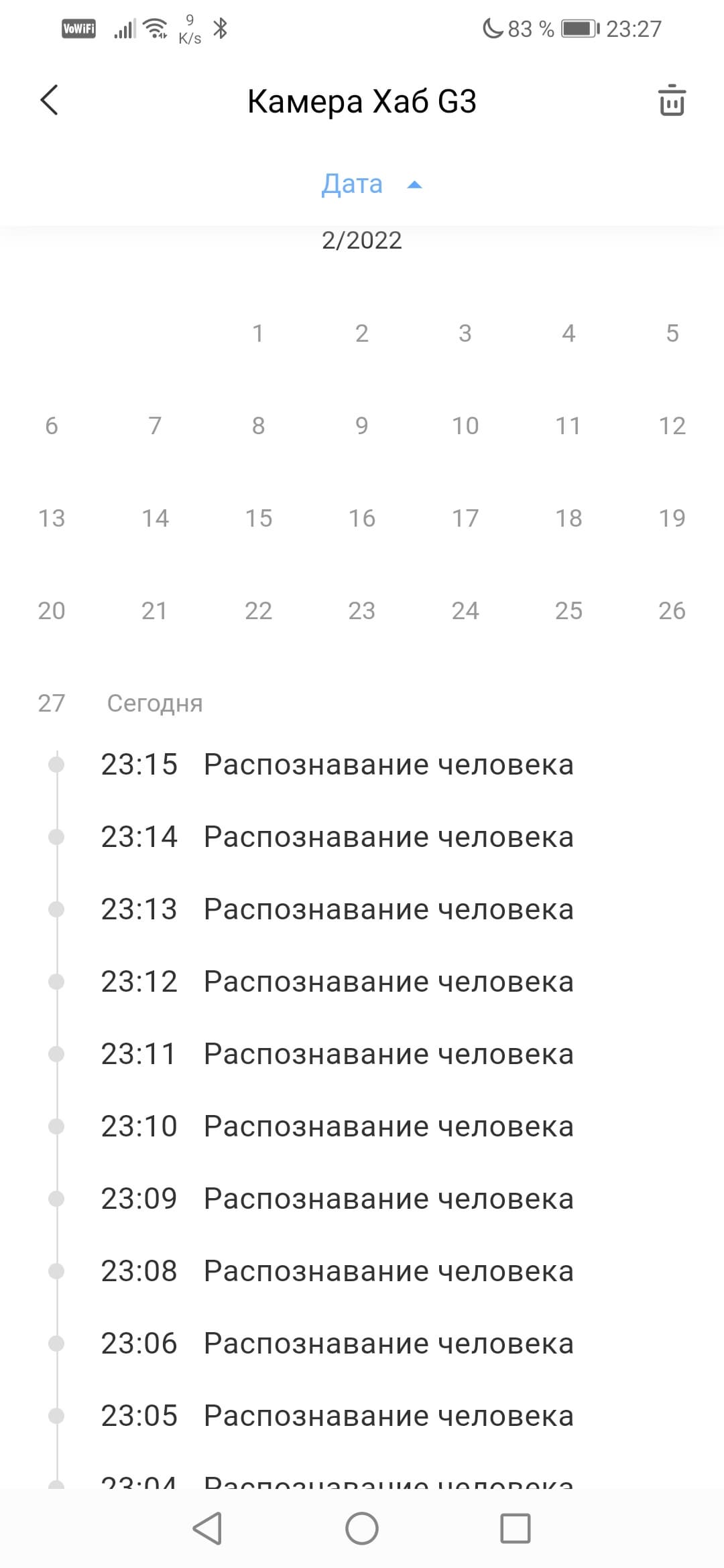

Функция оповещений о наличии движения работает безупречно. Push-уведомления так и сыплются на смартфон. Каждое уведомление разрешается просмотреть в виде стоп-кадра или ролика, также в приложении доступен журнал тревог.

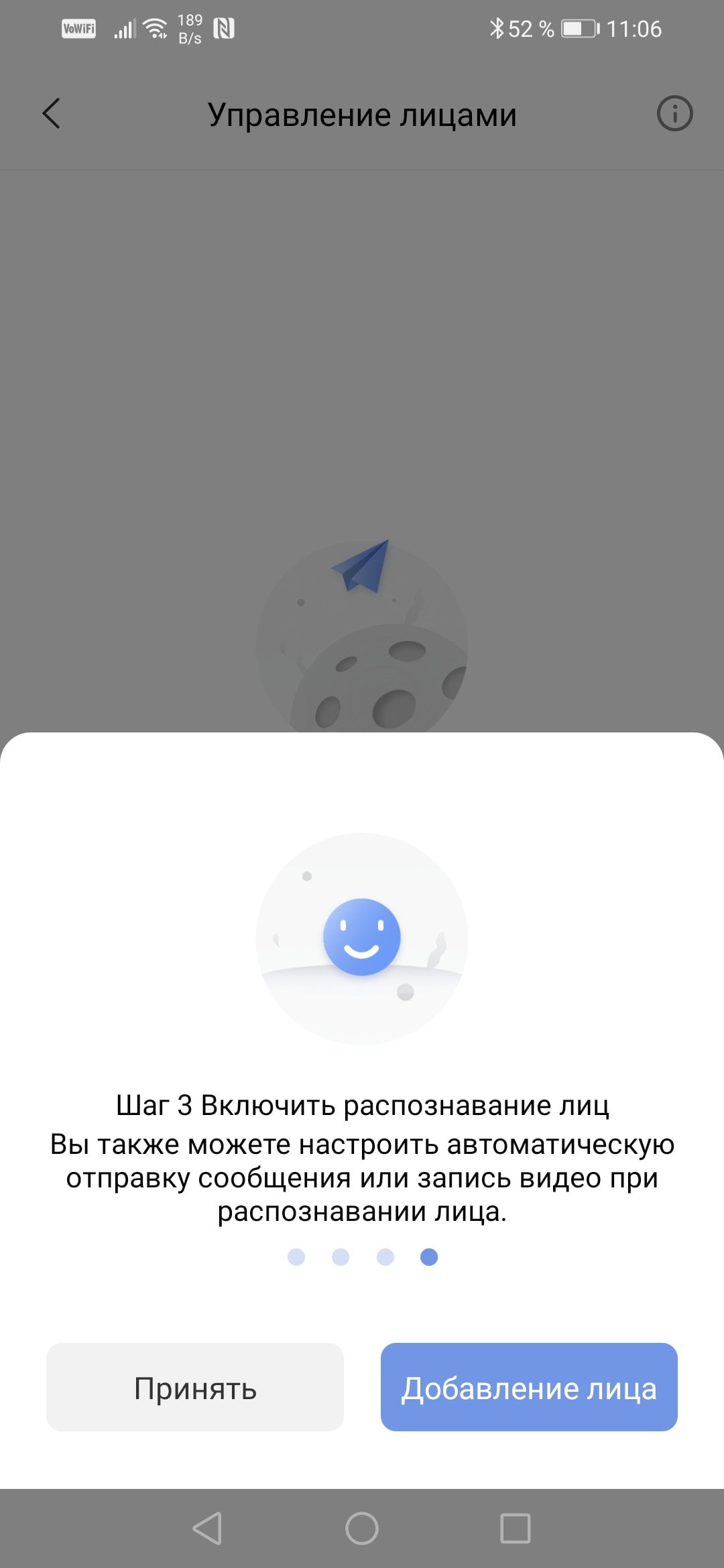

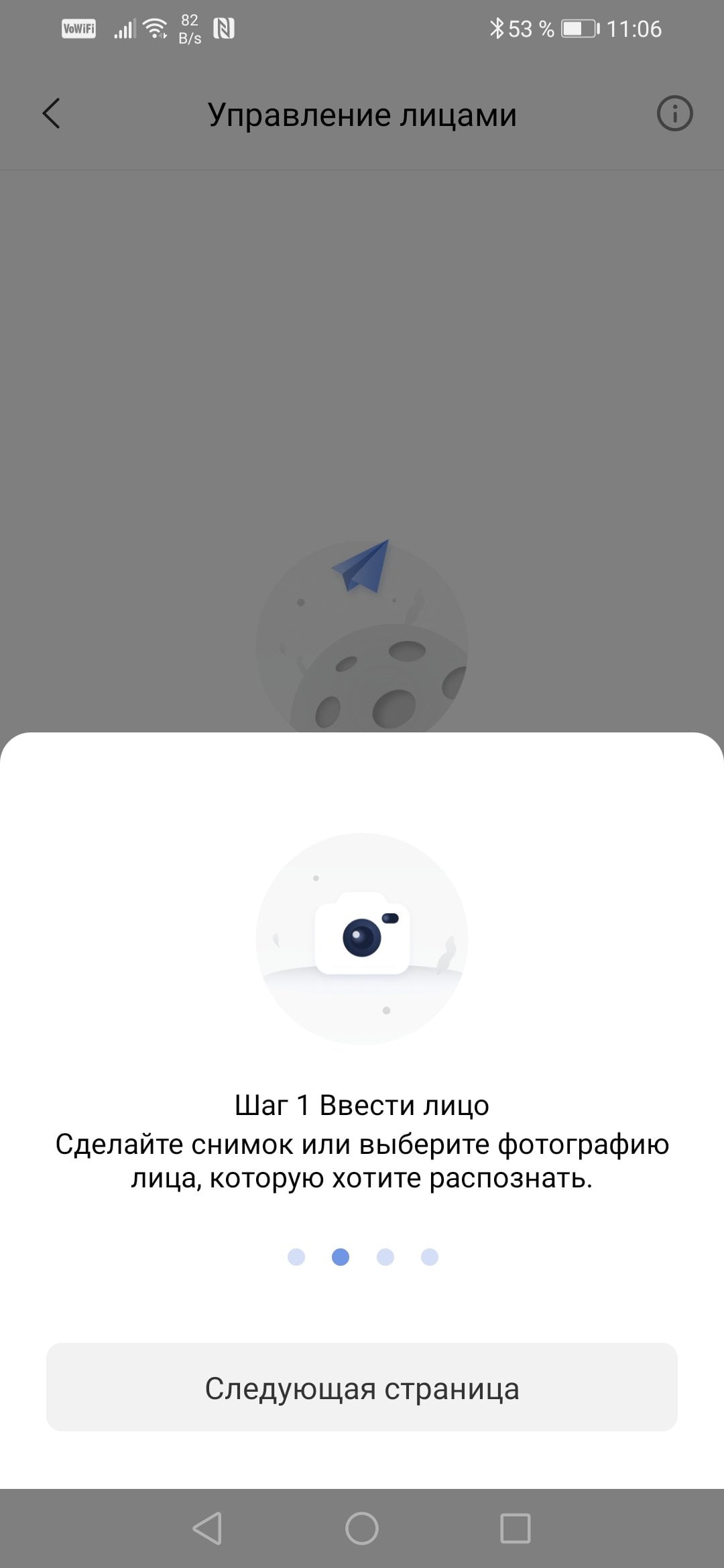

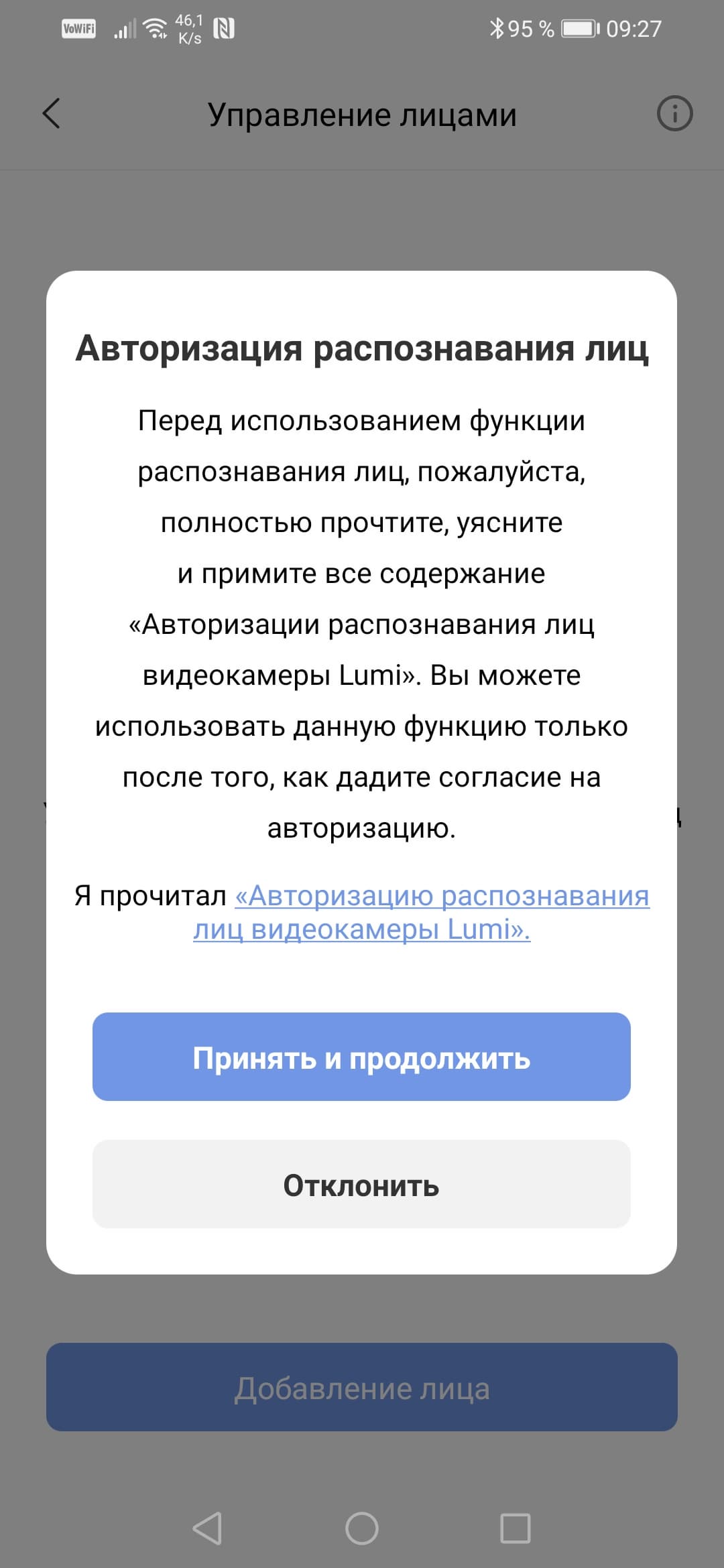

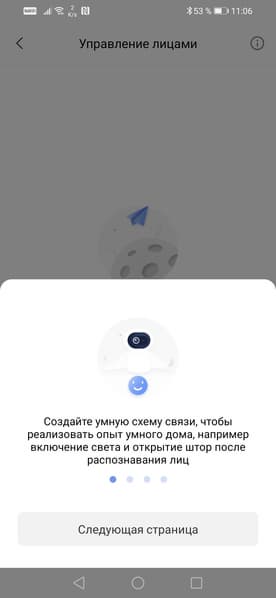

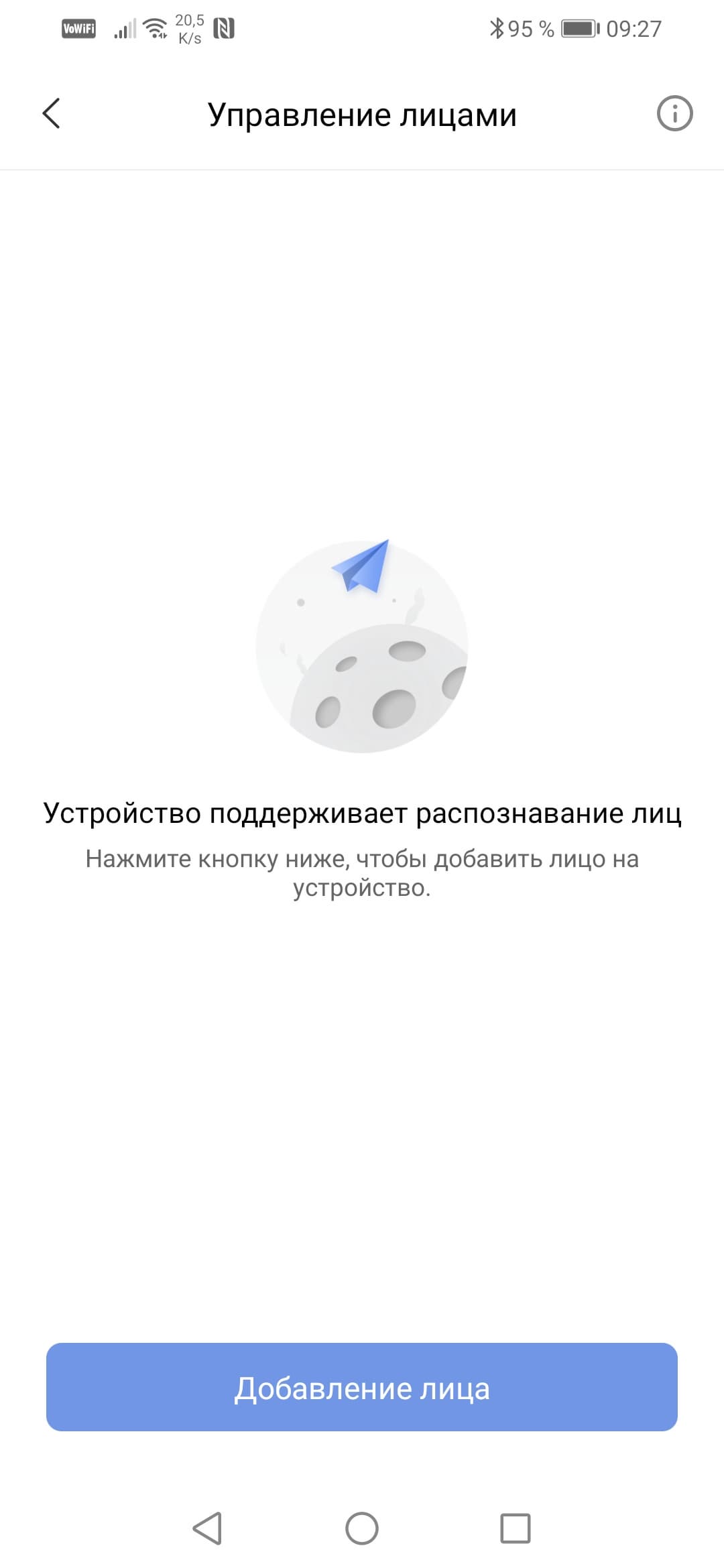

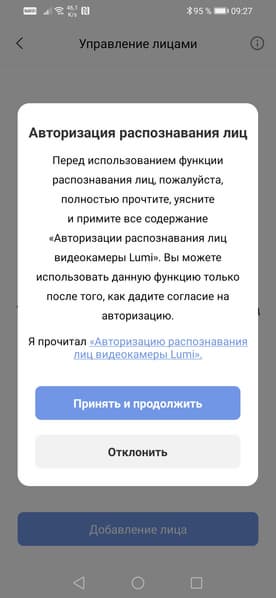

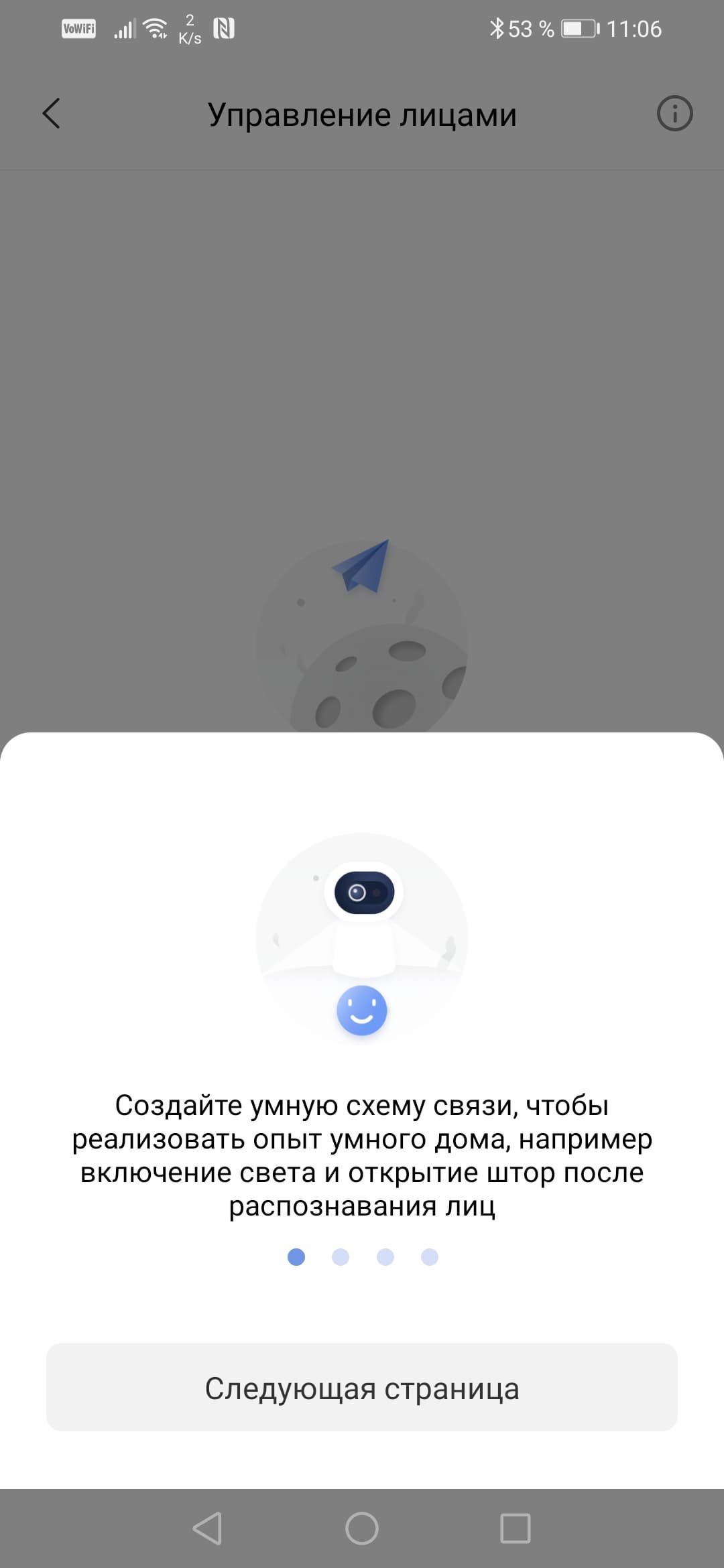

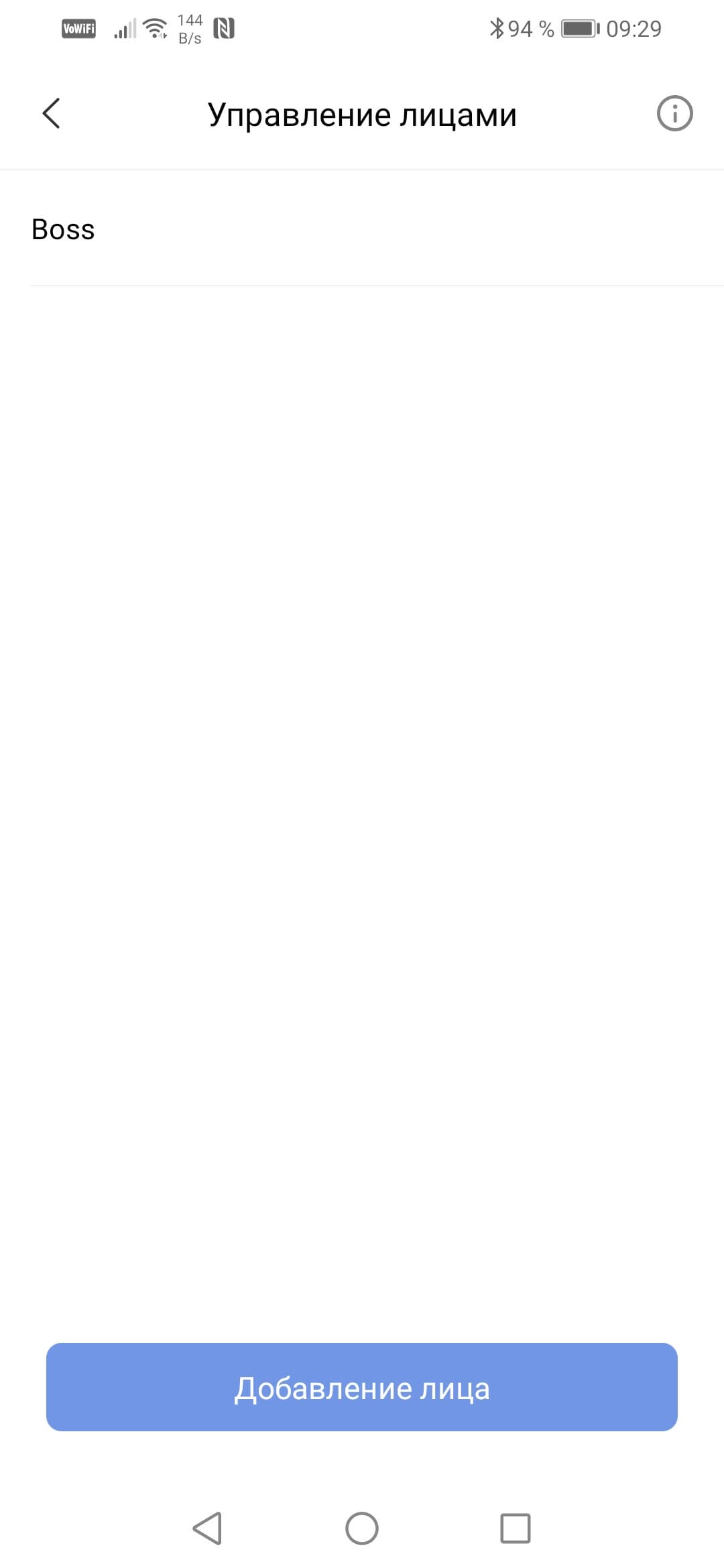

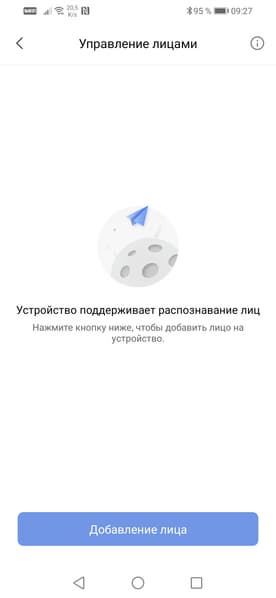

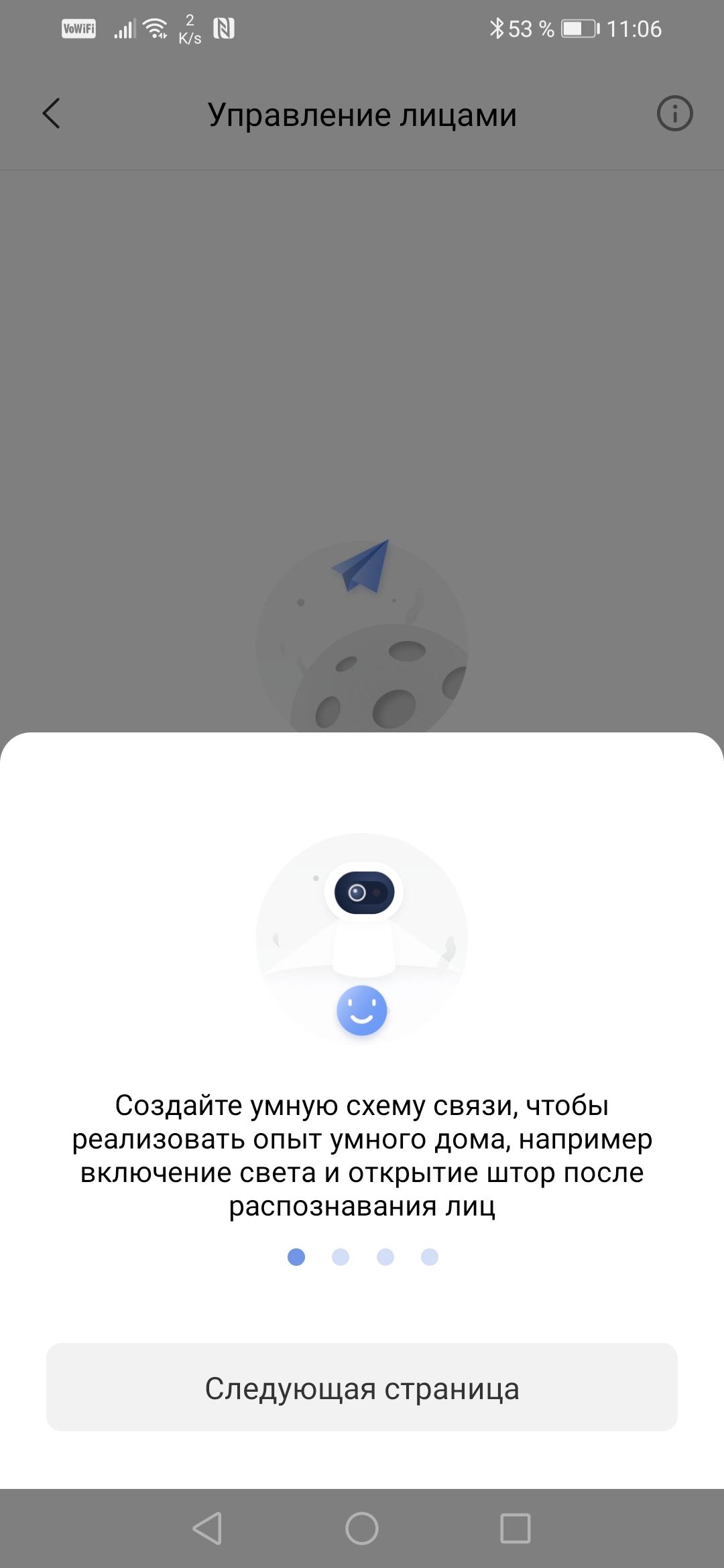

Необычными для бытовой камеры функциями можно и нужно считать распознавание лиц и жестов. Добавление лица в память камеры производится крайне необычным способом. Для добавления в базу какого-то лица потребуется смартфон с установленным приложением Aqara. После того, как смартфону даны все необходимые разрешение, делается снимок лица камерой смартфона. И лишь теперь это лицо (точнее, его электронный слепок) отправляется в камеру напрямую и помещается в списке зарегистрированных лиц под заданным именем.

Многие читатели уже задаются вопросом: а зачем все это нужно? Лица, жесты... О, это совсем отдельная история, которая относится к сфере умного дома. Дело в том, что рассматриваемая камера, помимо собственно «камерных» функций, может играть роль центра управления умным домом Aqara. Работа такой системы была недавно описана в статье «Умный дом Aqara, комплект из станции и пяти устройств».

Как вы, например, смотрите на возможность автоматического включения розетки(компьютера) или открытия дверного замка при распознавании вашего лица? Если подобный сценарий вам по душе, то, докупив несколько умных устройств Aqara, все это легко реализовать. И гораздо большее.

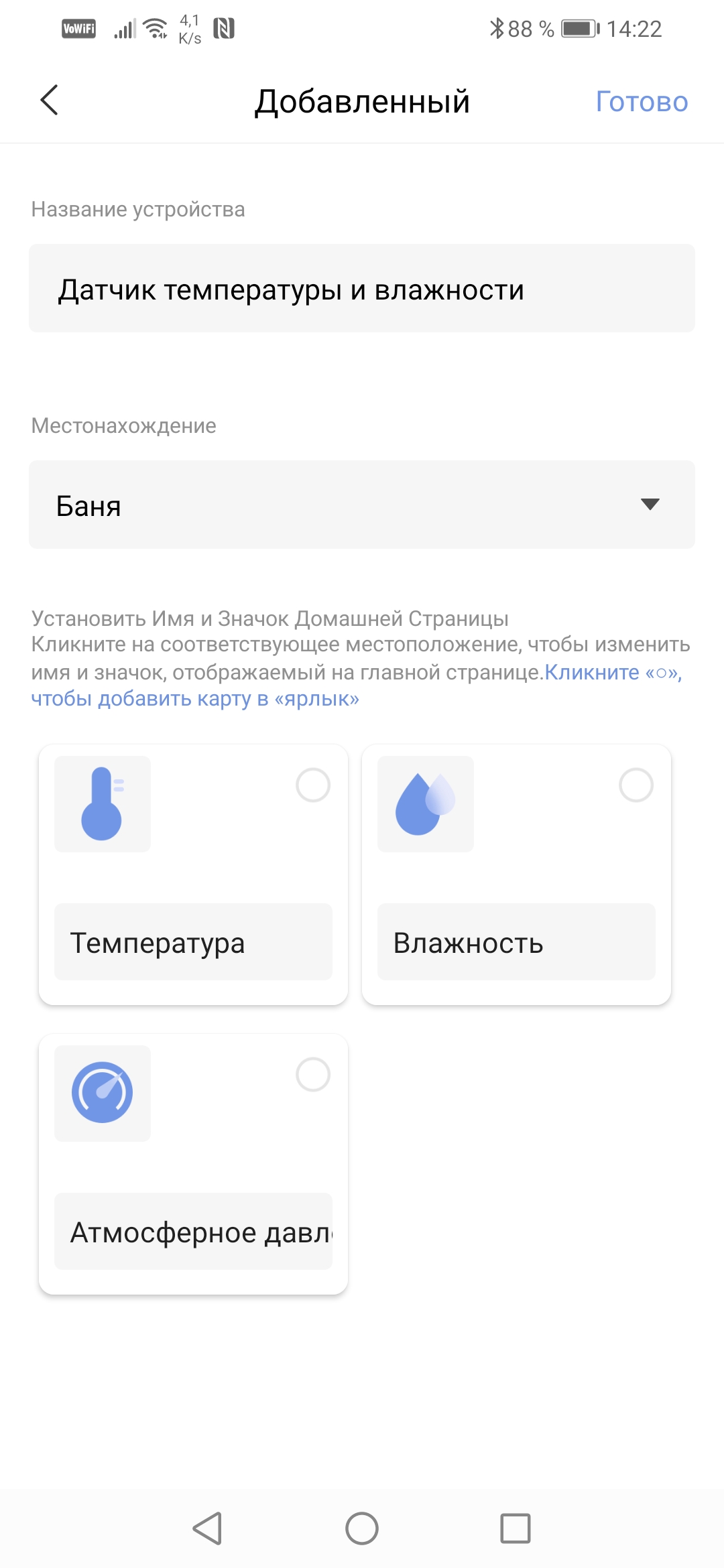

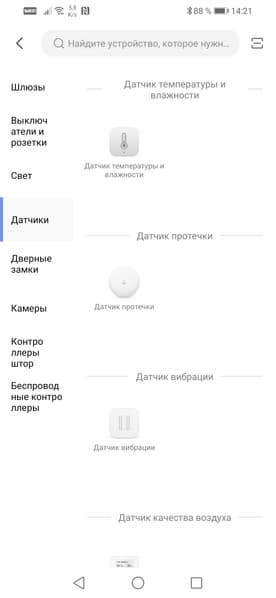

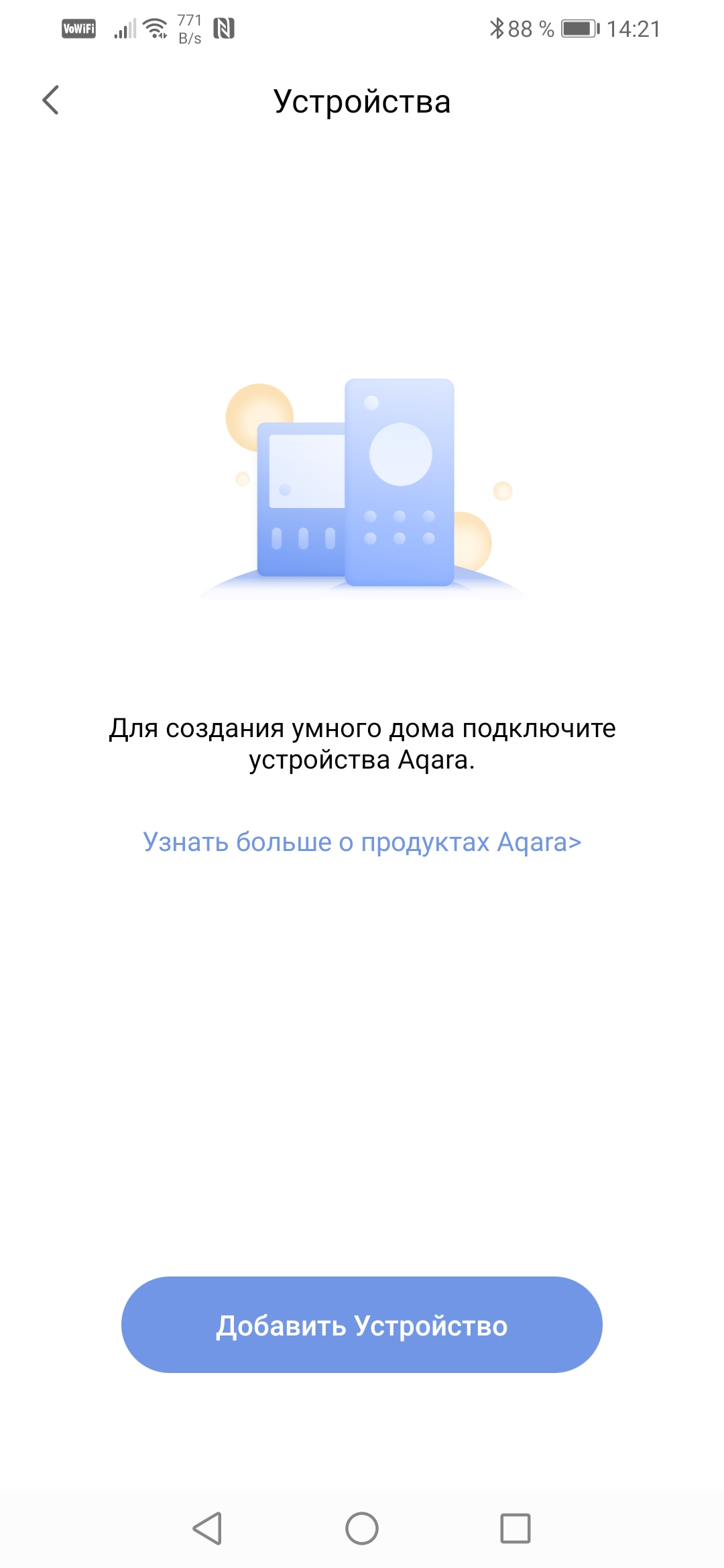

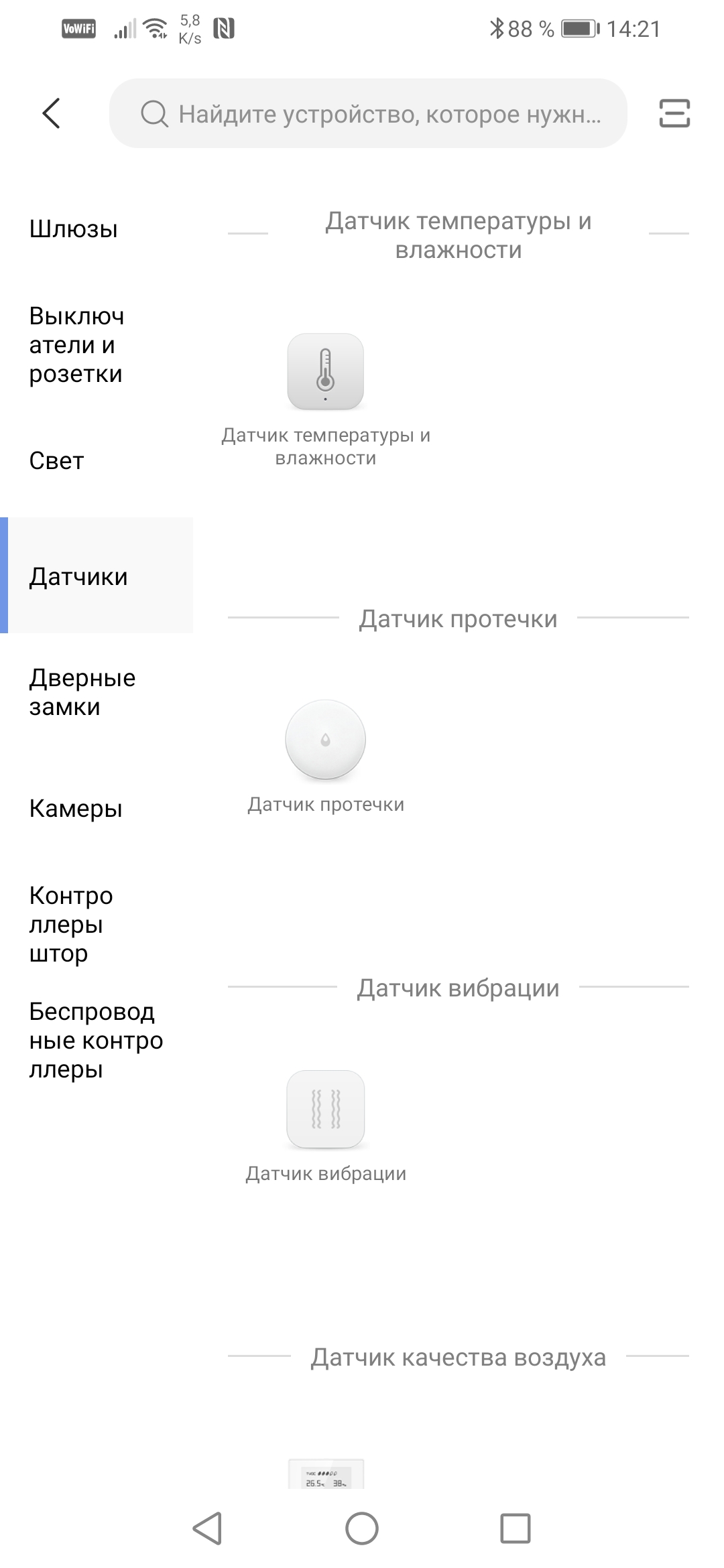

Привязка периферийных устройств или датчиков Aqara к рассматриваемой камере осуществляется здесь же, в приложении. Благодаря многочисленным программным подсказкам и наличию пошагового мастера никаких трудностей с подключением не возникнет.

Камера поддерживает работу со 128 устройствами, такое количество датчиков, розеток и прочих механизмов в одном доме даже представить трудно. Все функции умного дома, описанные в упомянутом обзоре, доступны и в случае использования камеры в качестве хаба. Автоматизация и бесчисленные сценарии создаются и настраиваются точно так, как это делается с помощью центра управления. И неудивительно, ведь наша камера — это и есть тот самый центр.

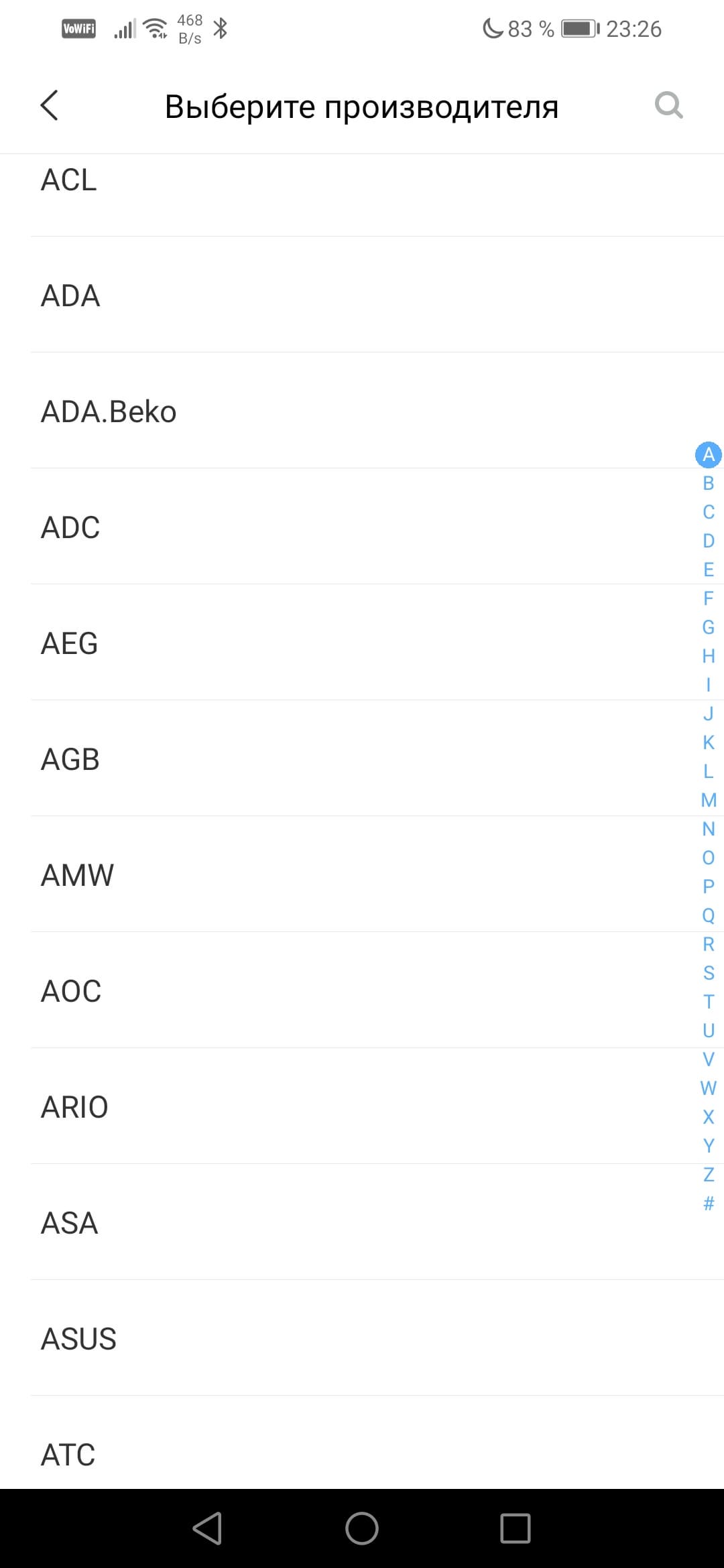

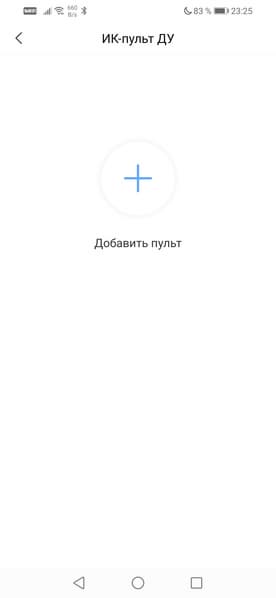

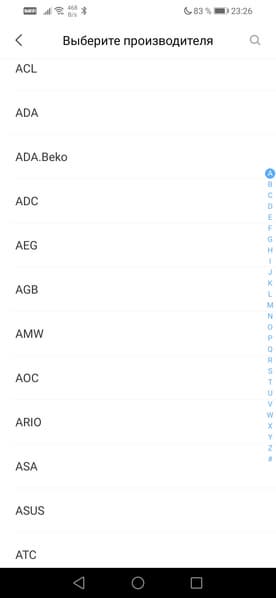

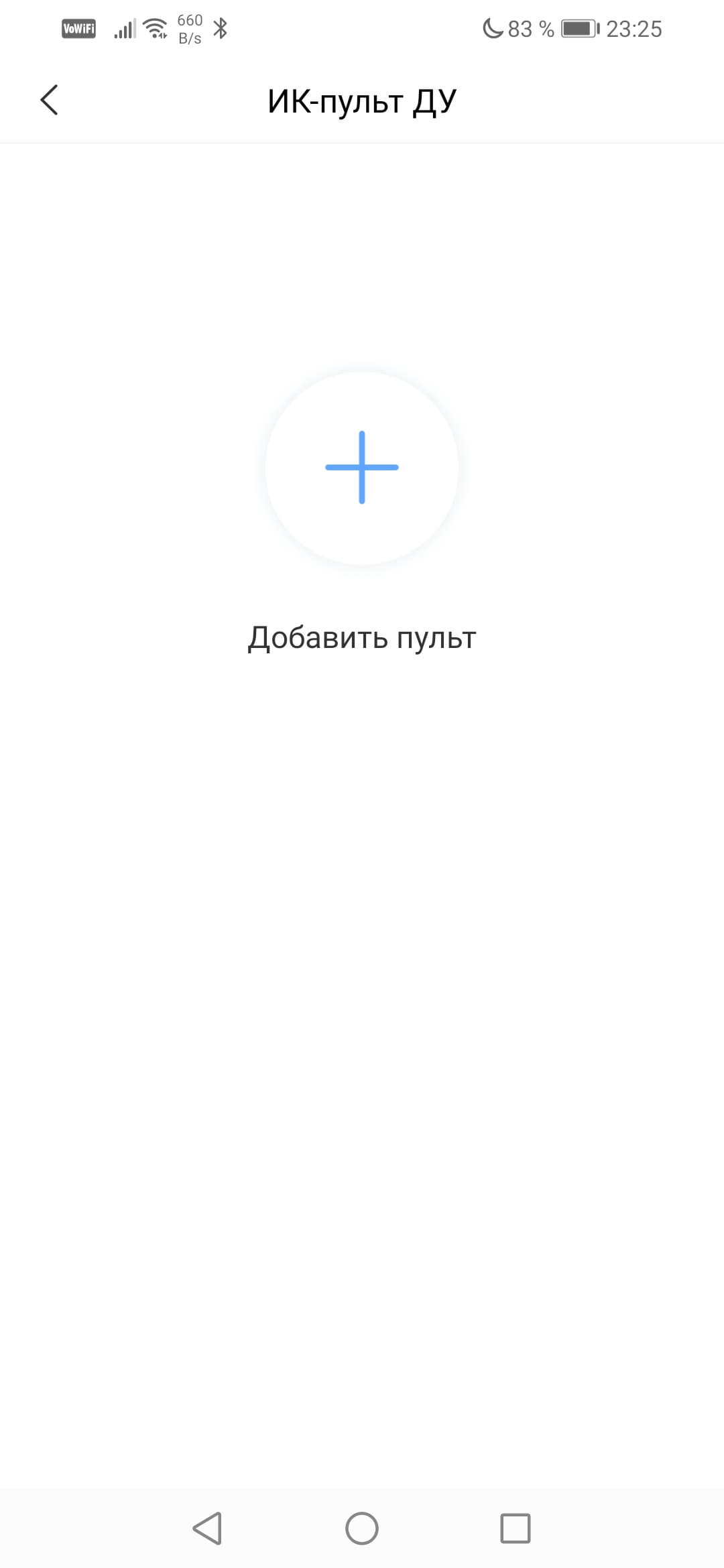

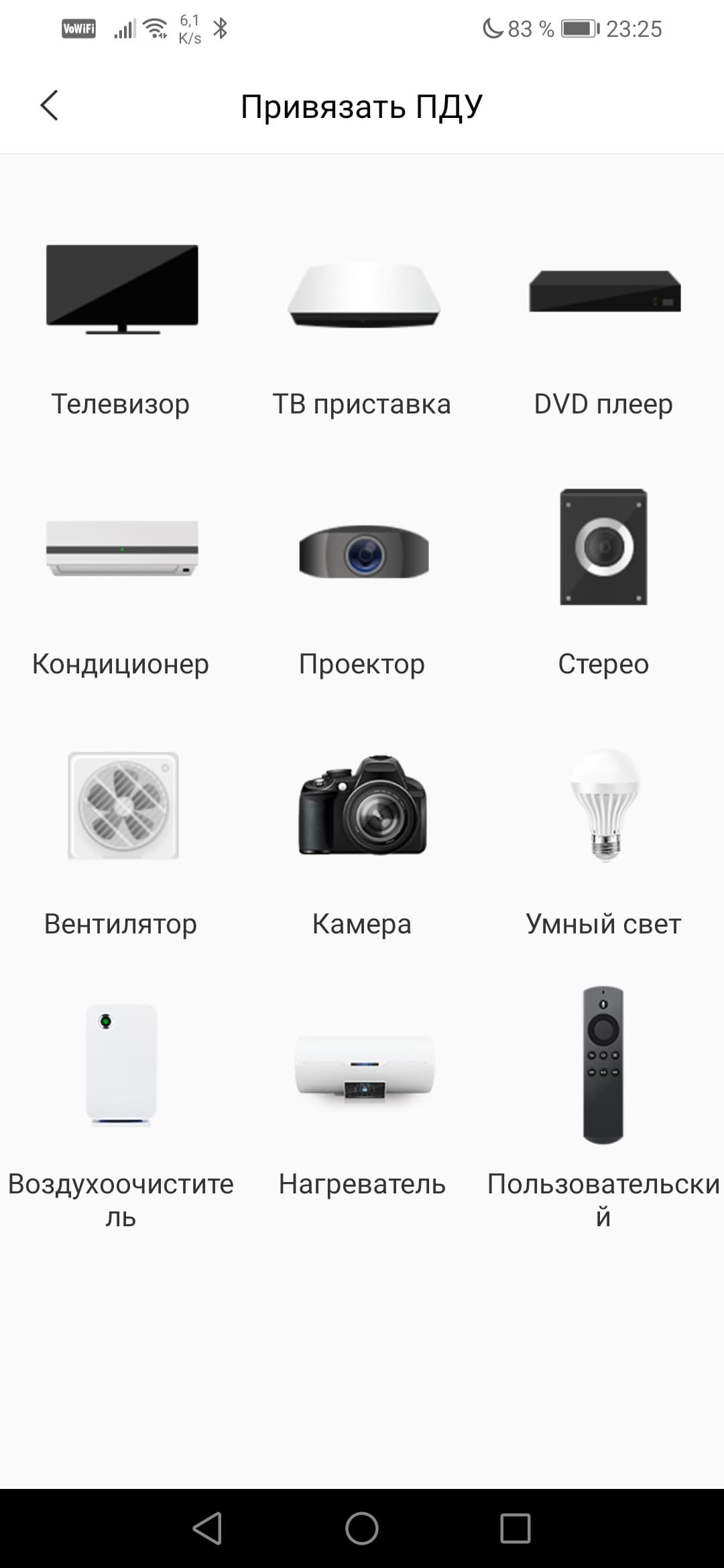

Дополнительные настройки позволяют задействовать камеру в качестве универсального пульта дистанционного управления бытовой техникой. Это говорит о наличии в камере еще одного устройства, инфракрасного передатчика. В копилке камеры имеется масса пультовых командных кодов для любой техники. Поддерживаемое количество брендов, типов техники и моделей фактически не поддается подсчету.

Поскольку изучаемое устройство все-таки в первую очередь является камерой, взглянем на эти ее способности.

Видео

Камера, записывая архив, создает на карте памяти папку, в которой находятся подкаталоги с именами в виде цифр и структурой «год | месяц | день». Каждый день содержит множество папок, куда сохраняются записи событий. Эти отдельные видеоролики упаковываются в контейнер *.mp4. Нестандартность видео заключается в том, что файл содержит сразу два видеопотока: высокого и низкого разрешения (2304×1883 и 640×360) с частотой 20 кадров в секунду. Видео сжато кодеком AVC, а битрейт можно отметить как исключительно экономичный, до 2 Мбит/с для видеопотока с большим размером кадра и около 500 Кбит/с для потока с малым разрешением. Несмотря на низкое для стандарта значение, в статичном наблюдении нет нужды использовать бо́льшие битрейты.

Чувствительность сенсора камеры можно назвать высокой, однако ее недостаточно для вытягивания картинки в полной темноте. Здесь поможет встроенная инфракрасная подсветка, эффективности которой хватит, чтобы подсветить помещение средних размеров.

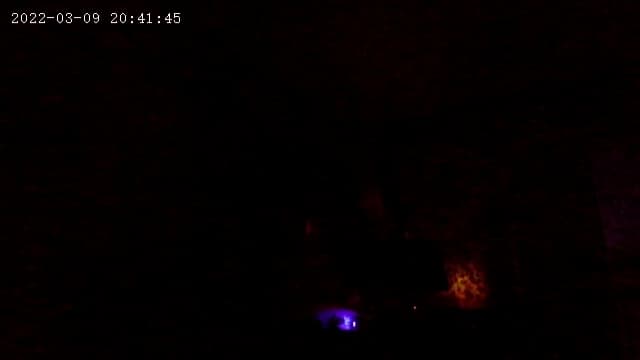

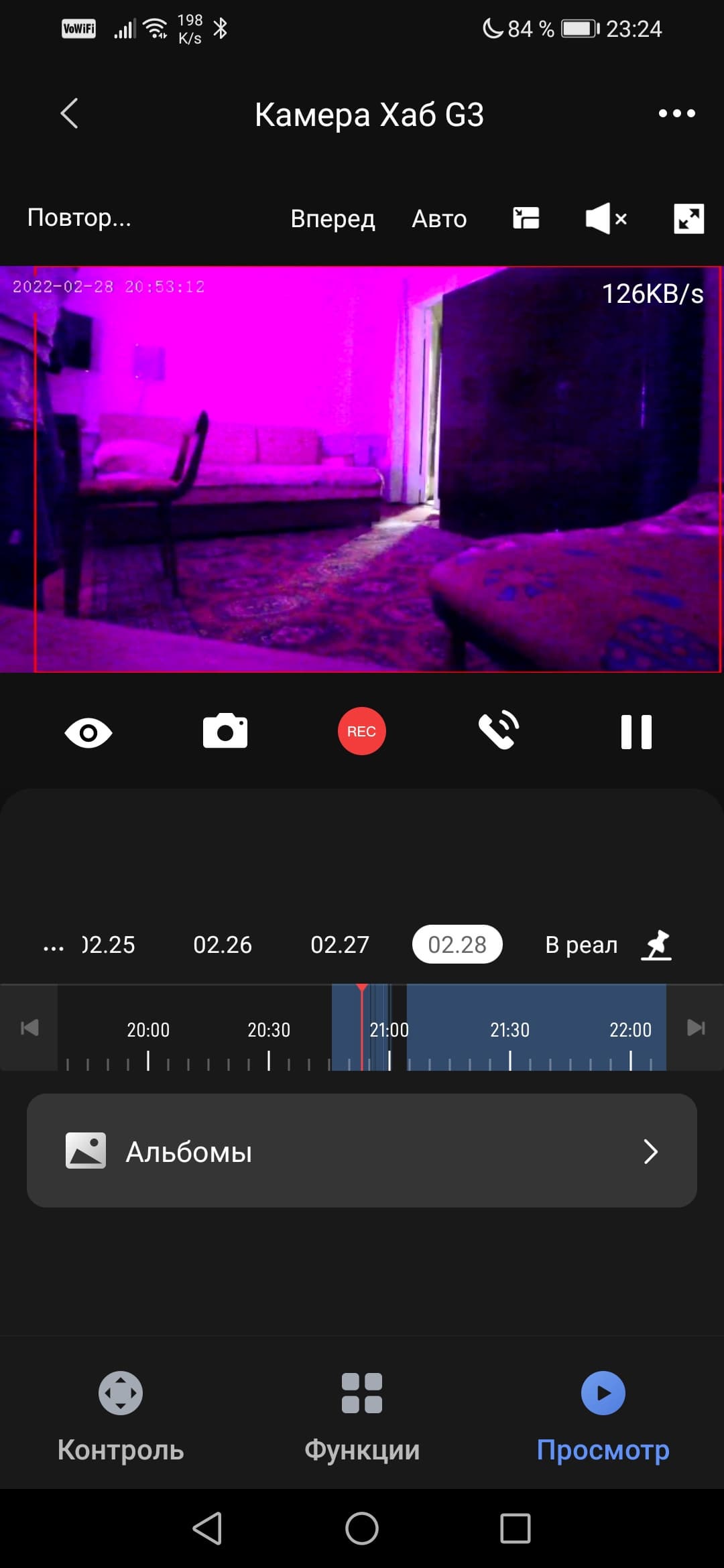

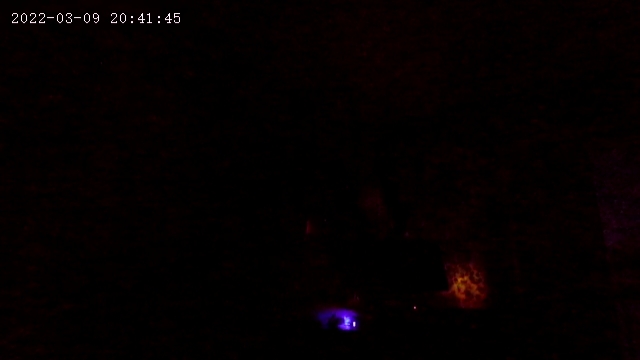

Ночь, ИК-подсветка выключена

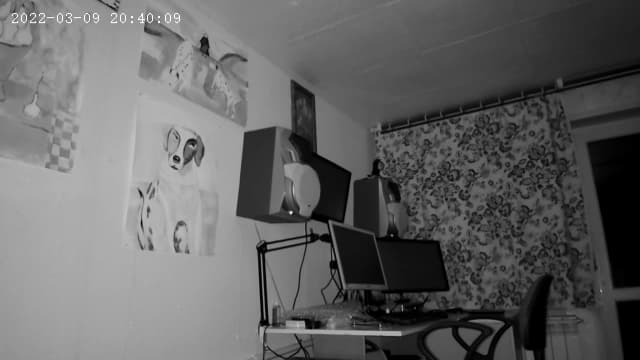

Ночь, ИК-подсветка включена

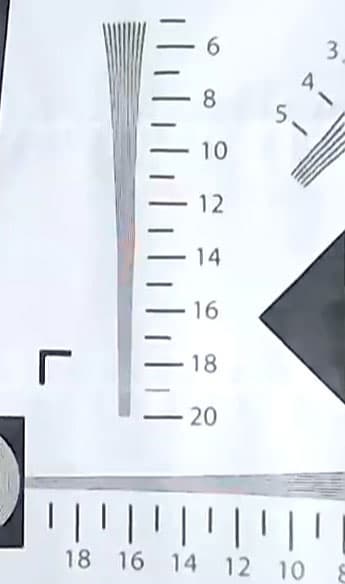

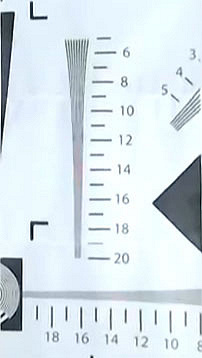

Истинная (оптическая) разрешающая способность камеры достигает 750-800 ТВ-линий по горизонтальной стороне кадра. Такая разрешающая способность характерна для недорогих Full HD-камер и фотоаппаратов низшего ценового диапазона. Либо для хороших веб-камер.

Встроенный в камеру микрофон чутко улавливает любой звук в помещении, никаких помех, щелчков и прочих артефактов во время трансляции не слышно. Слова, произнесенные в микрофон смартфона во время сеанса двусторонней связи, четко и разборчиво воспроизводятся динамиком камеры. Задержка аудио во время такой связи не превышает одной секунды в обе стороны.

Эксплуатация

Поскольку рассматриваемая камера является «облачным» устройством, она отдает видеопоток по зашифрованному каналу и может работать только внутри инфраструктуры Aqara. То есть, использовать камеру в составе сторонних программных или аппаратных комплексов не получится. Так, встроенный в камеру веб-сервер отказывается отвечать, а RTSP-поток в локальной сети отсутствует. Все правильно. Камеры, поддерживающие стандарты ONVIF и вещающие по RTSP, требуют в адресе наличие логина и пароля. А тут — какие логин и пароль? Облачные, от учетной записи Aqara? Но между ними нет никакой связи. Данные учетки нужны только для входа в облако Aqara, но не в сервер камеры.

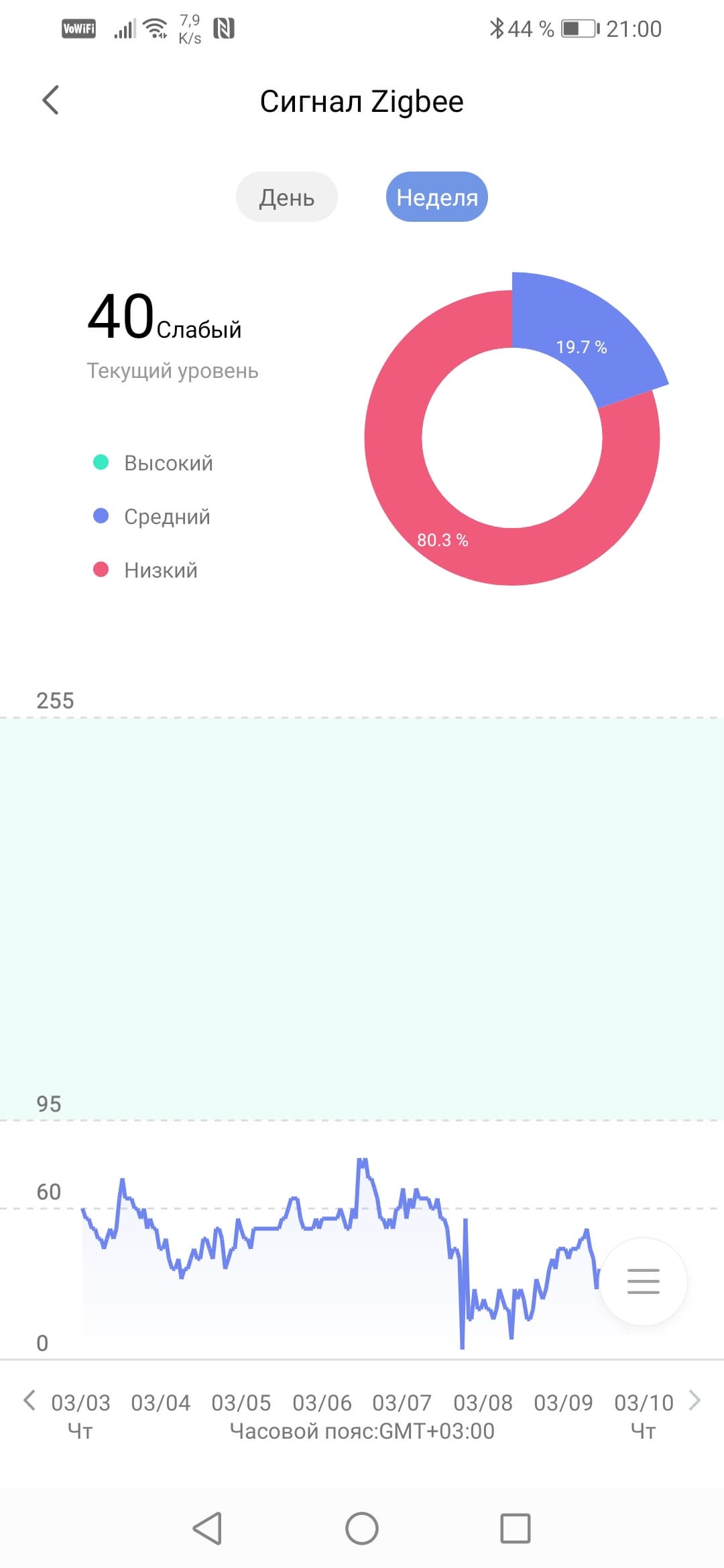

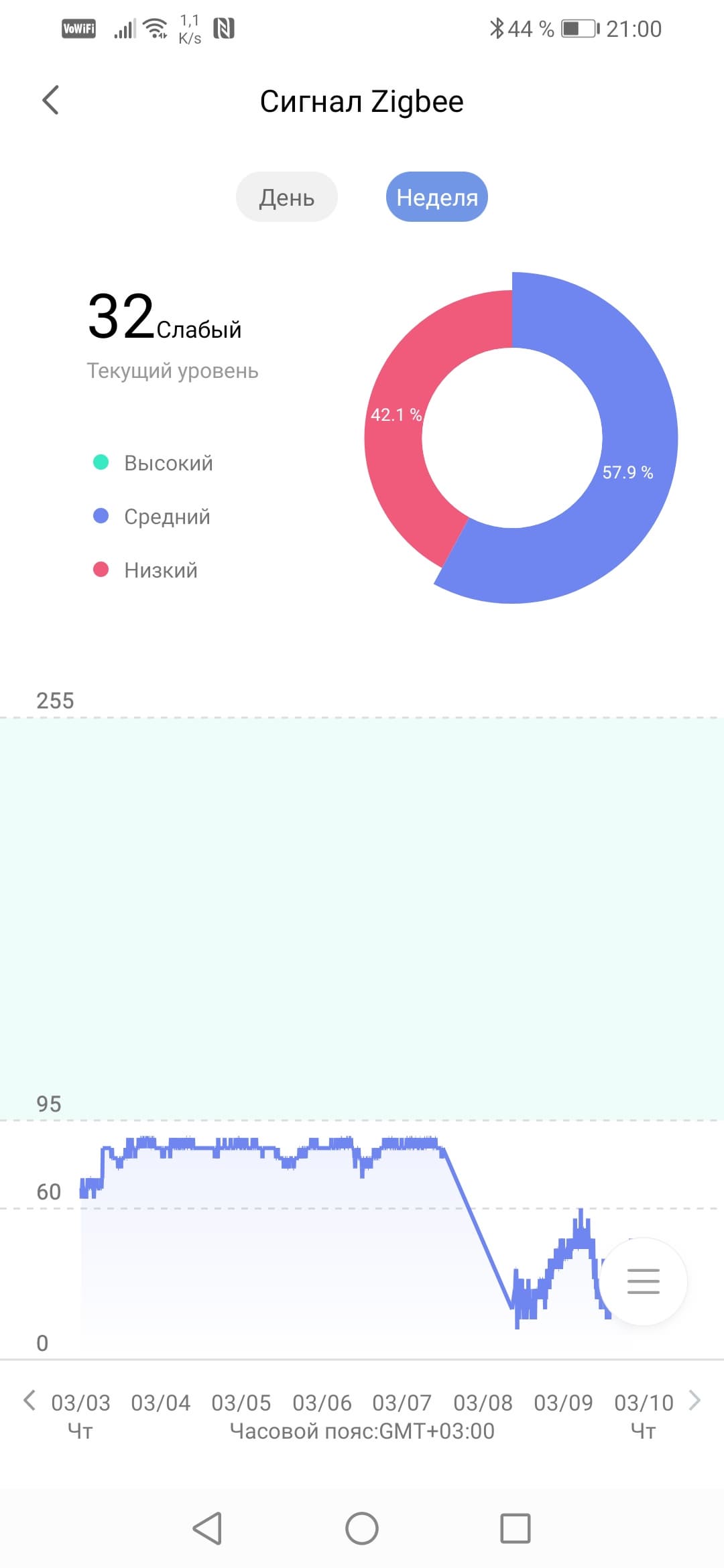

С ролью хаба, или центра, управляющего подключенными устройствами умного дома, камера справляется безупречно. По всей видимости, мощность/чувствительность ее беспроводного адаптера, с помощью которого осуществляется связь с подключенными устройствами, несколько выше, чем в отдельном устройстве-хабе. По крайней мере, для камеры не составляет труда «достучаться» до розетки и температурного датчика, которые находятся в другом здании и сигнал от которых вынужден преодолевать четыре серьезных глухих препятствия. Да, и розетка и датчик сообщают о низком уровне сигнала Zigbee, однако разрывов связи не происходит.

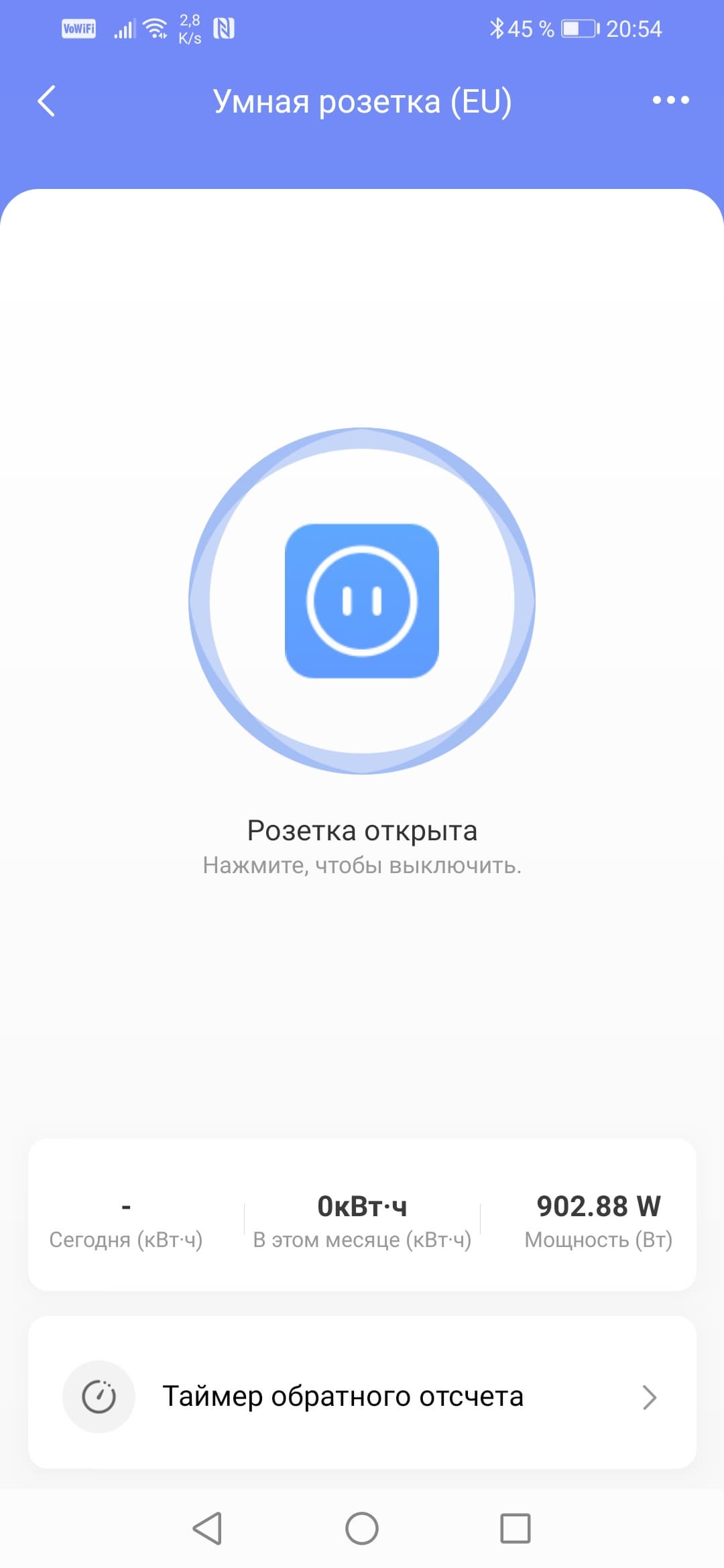

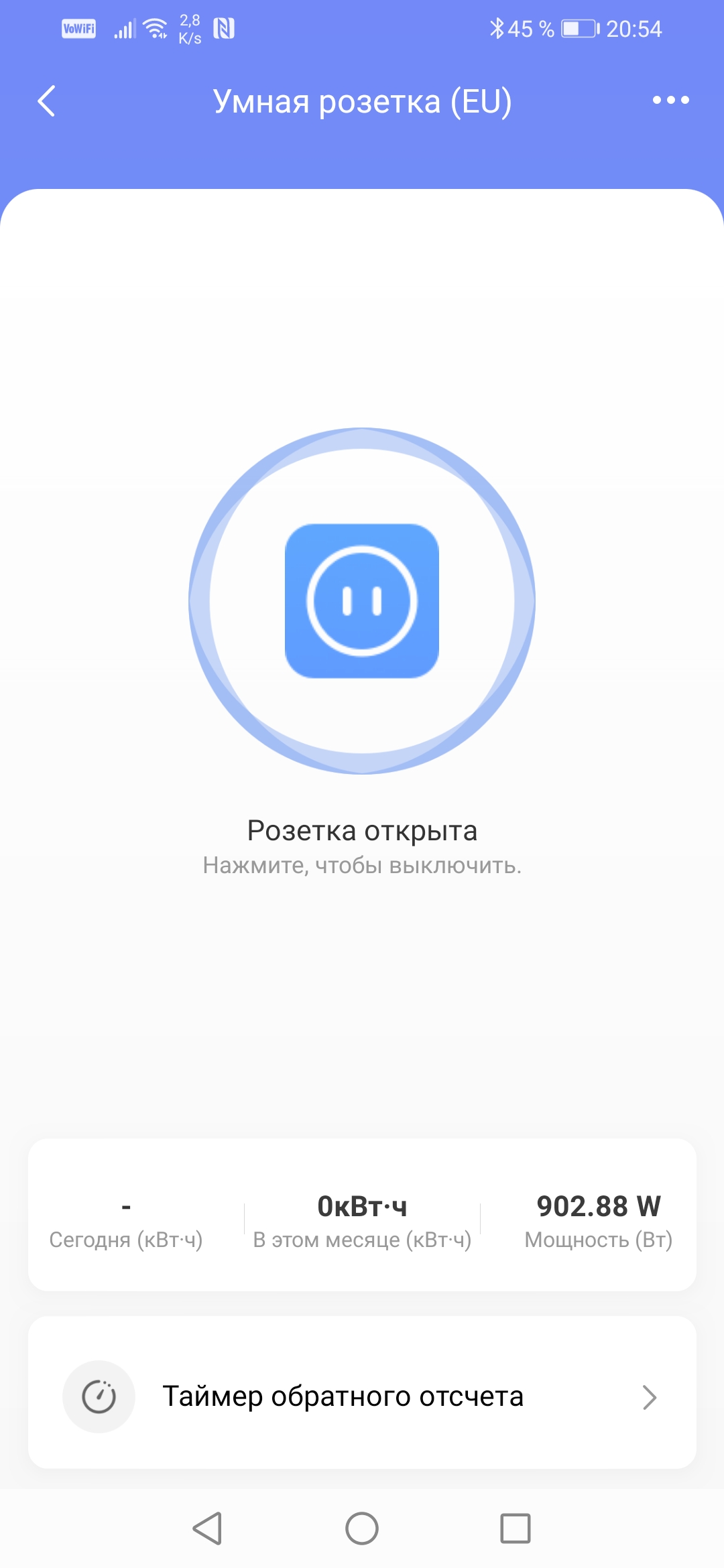

Умная розетка

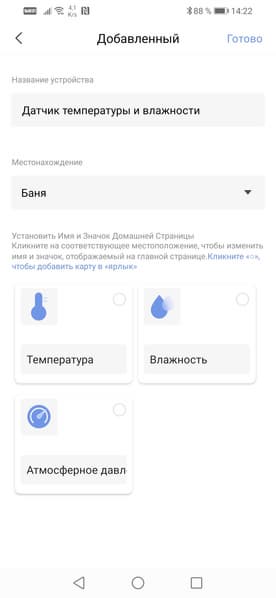

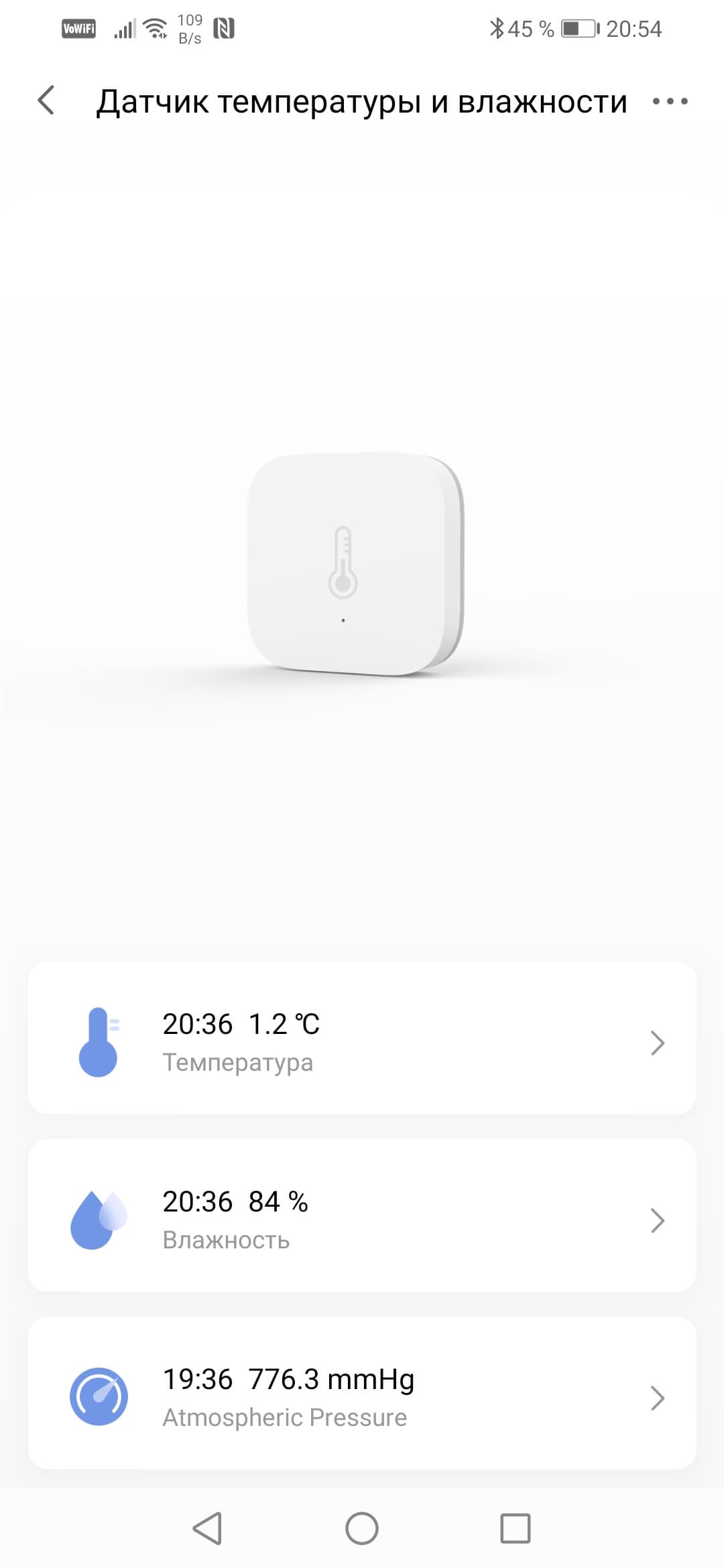

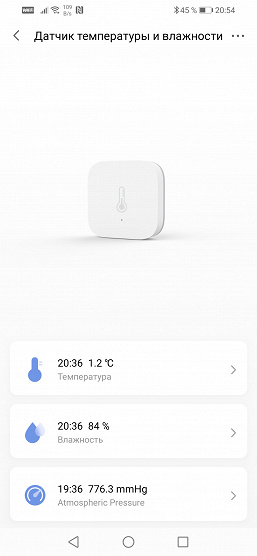

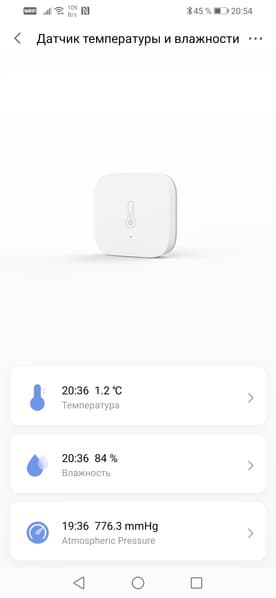

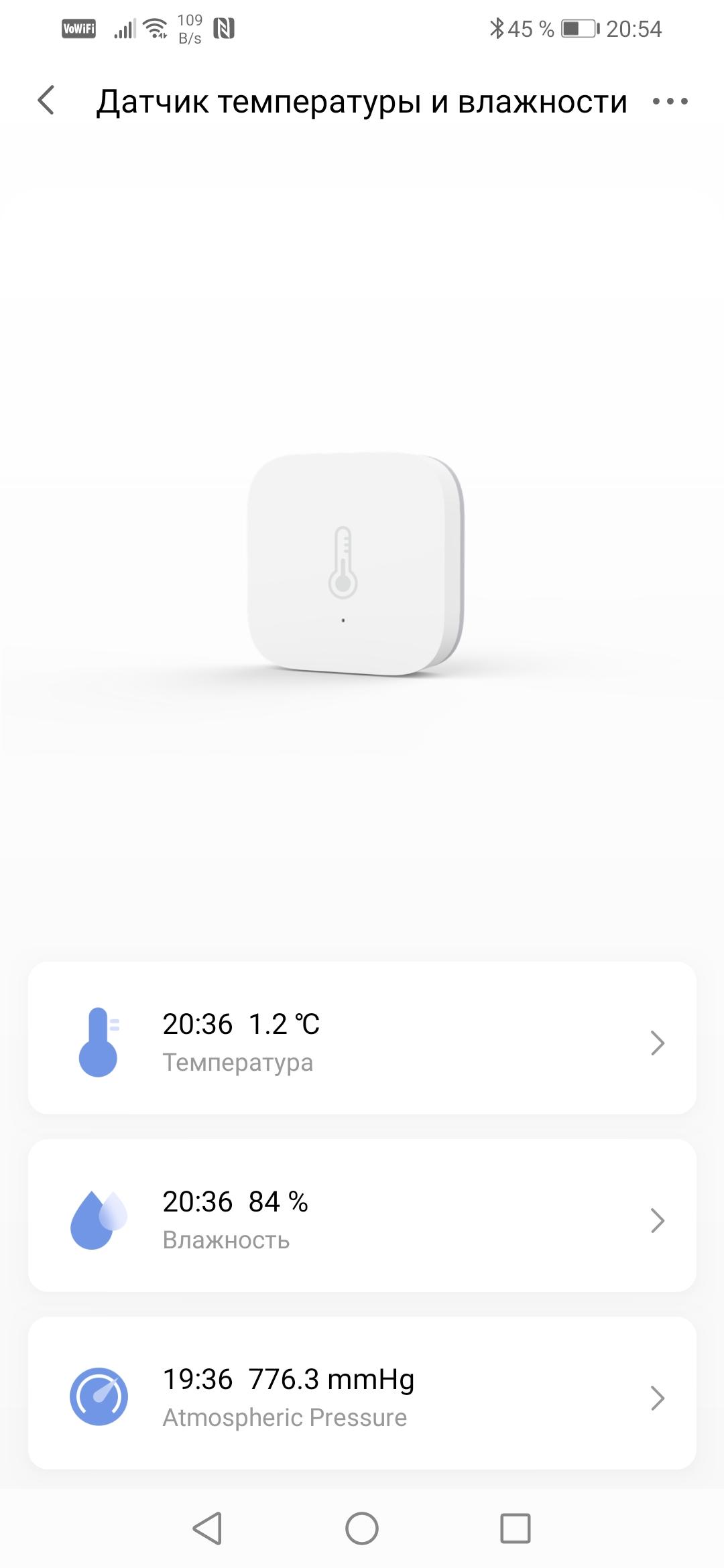

Датчик температуры и влажности

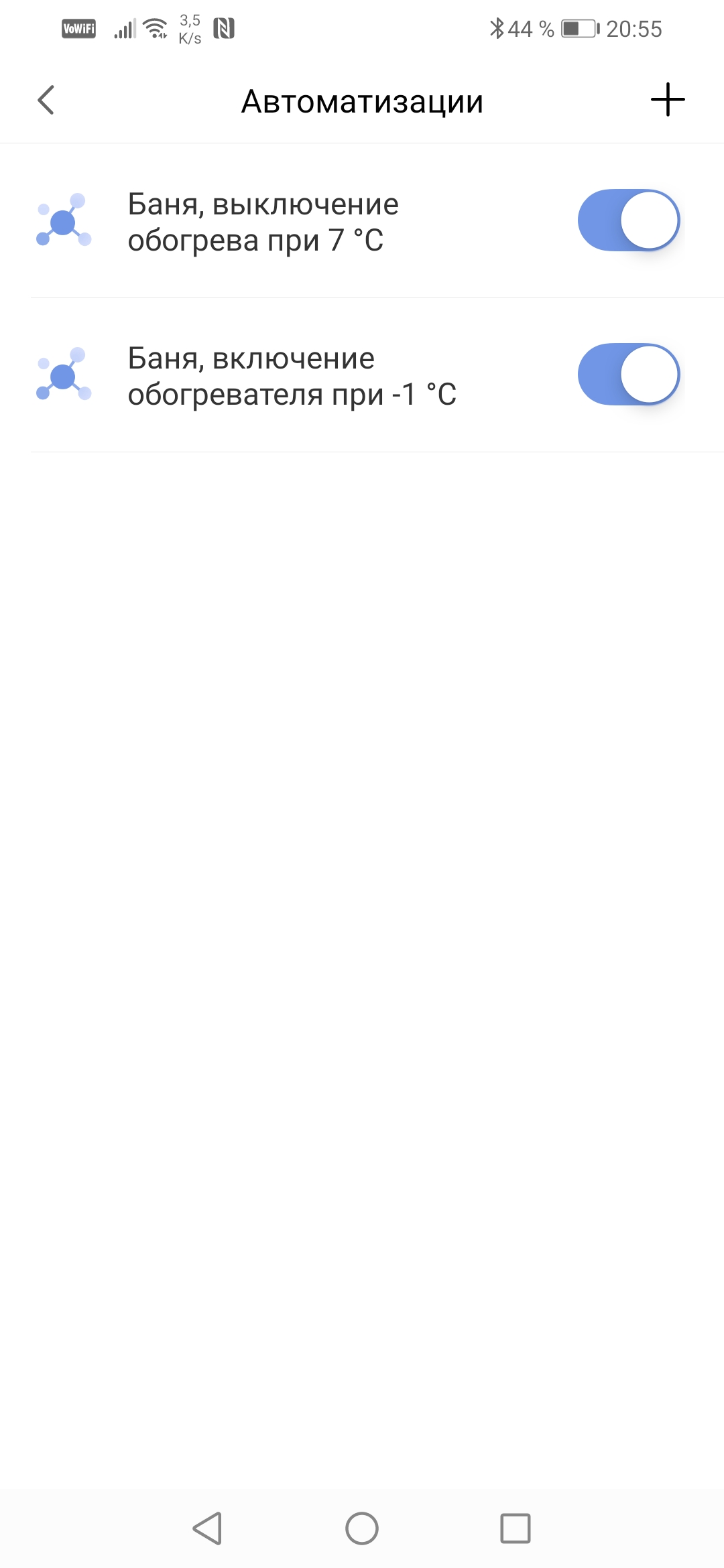

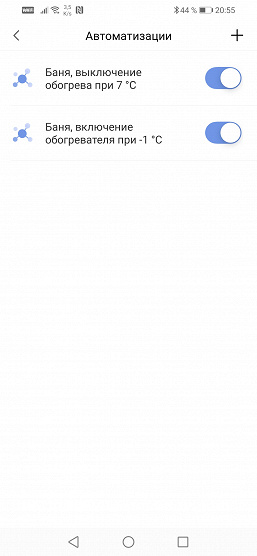

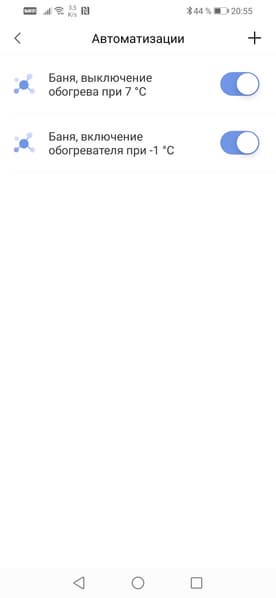

Благодаря этому, наша камера, находясь в теплом помещении, руководит электронагревателем, который установлен в бане и не дает замерзнуть водопроводной системе и баку с водой. А помогает в этом датчик температуры, влажности и давления, чьи показания служат триггером для умной розетки, питающей электрообогреватель. Владелец может быть спокоен.

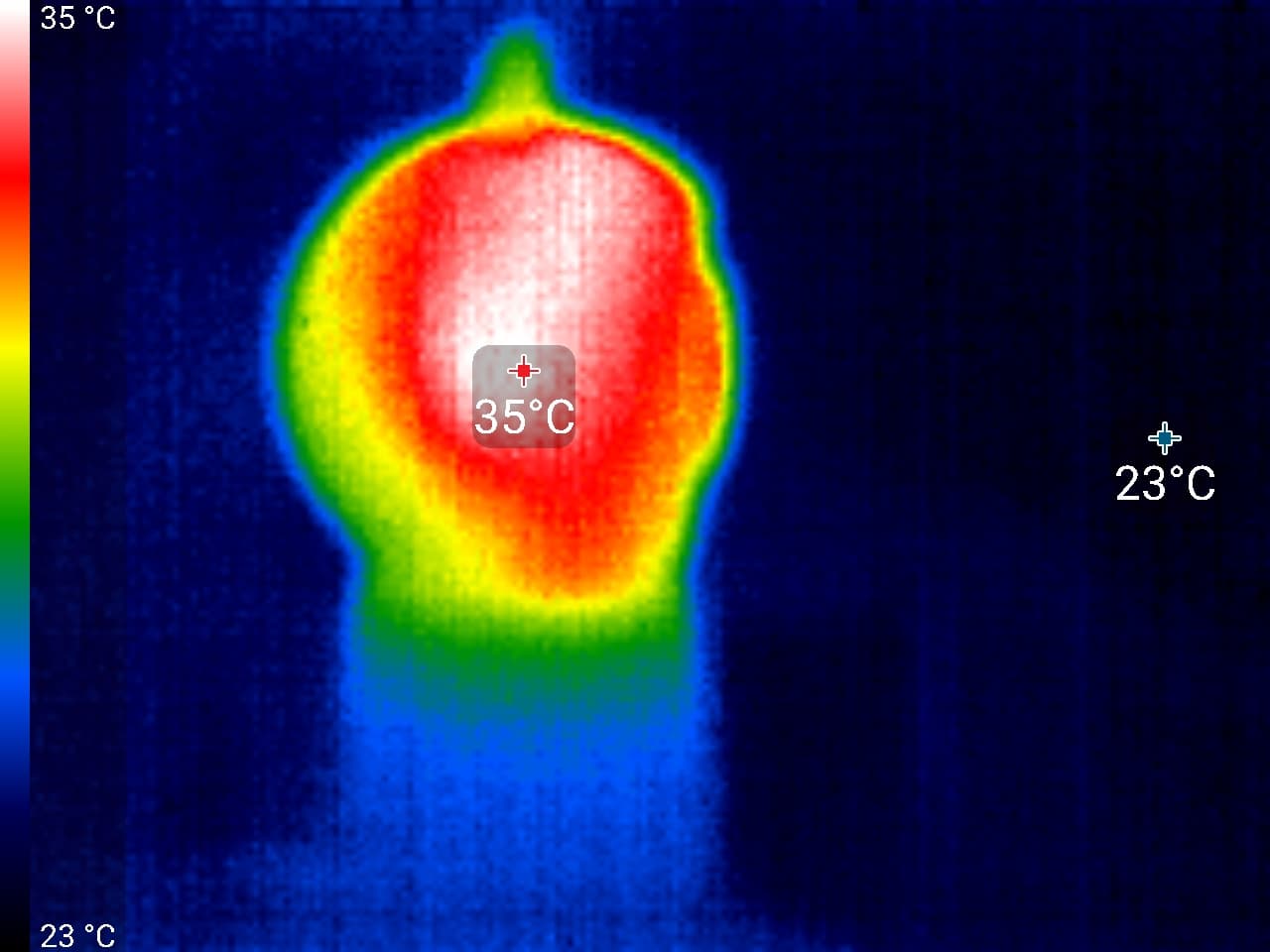

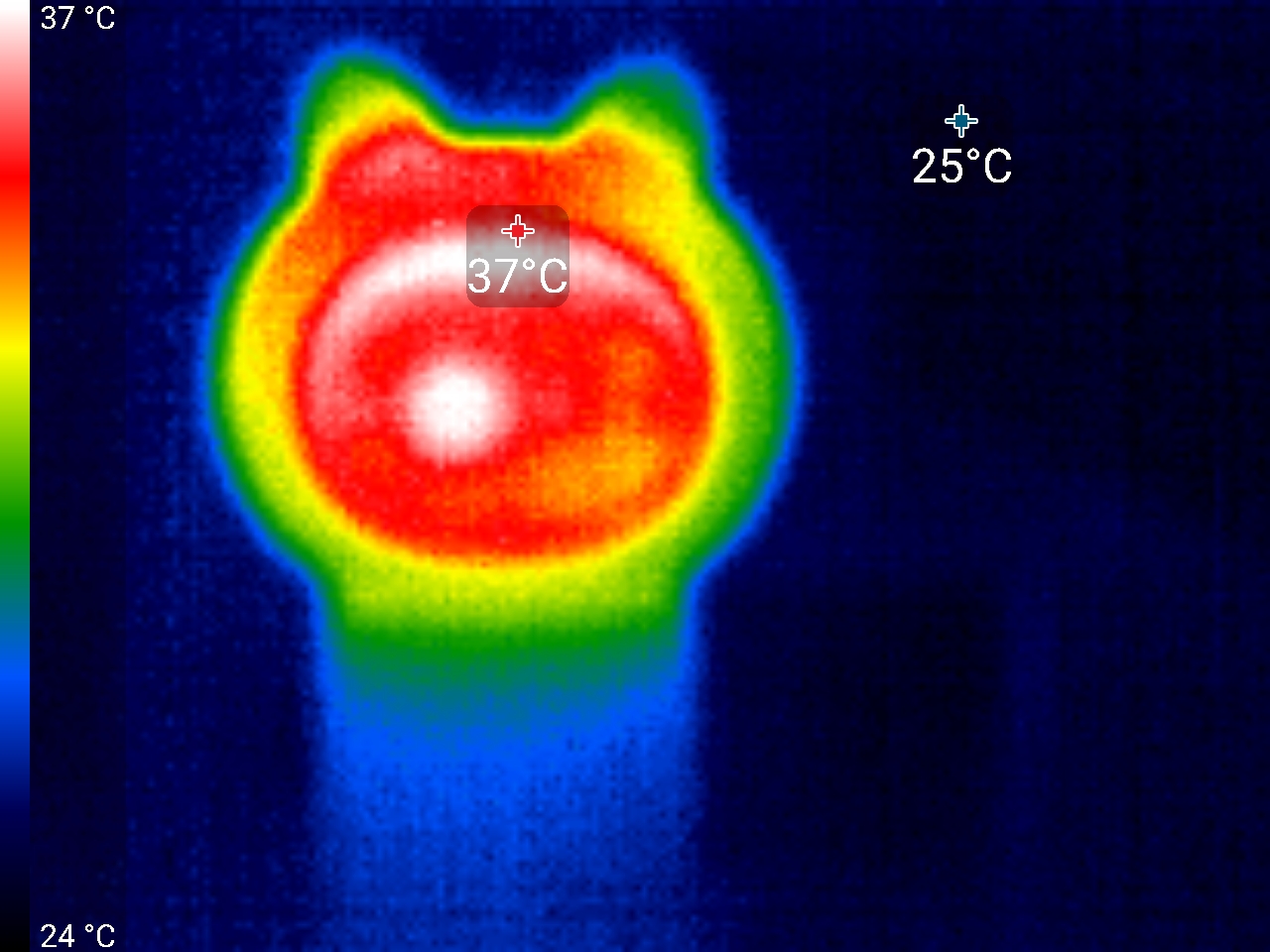

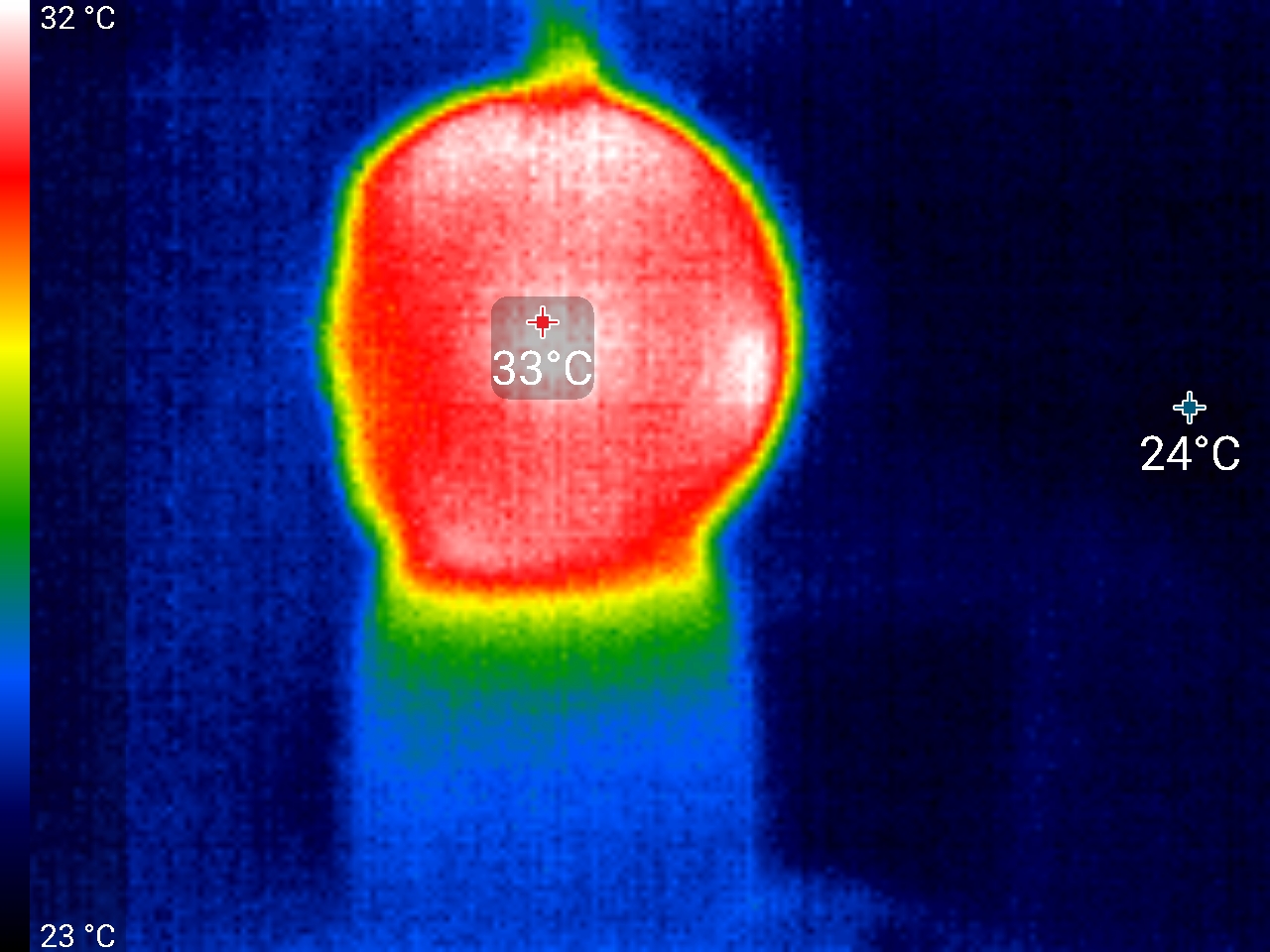

Наконец, о нагреве самой камеры. Ввиду того, что аппарат рассчитан на работу в режиме 24/7, он не должен нагреваться до опасных пределов. Следующие снимки сделаны тепловизором после суток работы камеры в довольно теплом помещении с температурой 24-25 °C.

Видно, что основной нагрев происходит в верхней части шарового блока камеры, где находится сенсор и основная управляющая электроника. Эти 37 °C не несут никакой опасности, камеру можно размещать где угодно, рядом со шторами и другими «горючими» объектами.

Выводы

Стильный дизайн, надежная работа, двусторонняя аудиосвязь, низкое энергопотребление, мгновенные оповещения о событиях, способность выполнять функции умного дома — это далеко не полный список преимуществ камеры Aqara Camera Hub G3. Дополнительные функции не менее редки и даже уникальны:

• наличие фирменного облачного сервиса
• экономичный кодек
• наличие ИК-подсветки и поворотно-наклонного механизма
• наличие обратной аудиосвязи
• функция ИК-пульта ДУ для управления бытовой техникой
• функции распознавания лиц, жестов, человека и животных
