Видеоускоритель Asus ROG Strix RX 580 OC (8 ГБ): прекрасное решение среднего уровня с умеренно тихим кулером




Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix RX 580 OC 8 ГБ 256-битной GDDR5

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Asus ROG Strix RX 580 OC 8 ГБ 256-битной GDDR5 (ROG STRIX-RX580-O8G-GAMING, P/N 90YV0AK0-M0NM00)
ПараметрЗначениеНоминальное значение (референс)
GPURadeon RX 580 (Polaris 20)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГцOC Mode: 1270—1380
Gaming Mode: 1265—1360
Silence Mode: 1257—1340
1257—1340
Частота работы памяти (физическая (эффективная)), МГцOC Mode: 2020 (8080)
Gaming Mode: 2000 (8000)
Silence Mode: 2000 (8000)
2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU36
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2304
Число блоков текстурирования (BLF/TLF/ANIS)144
Число блоков растеризации (ROP)32
Размеры, мм305×120×55220×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт172175
В режиме 2D, Вт2222
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА18,018,0
В режиме 2D (просмотр видео), дБА18,018,0
В режиме максимального 3D, дБА30,925,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Искать цены в каталоге iXBT.com
Комплектация локальной памятью

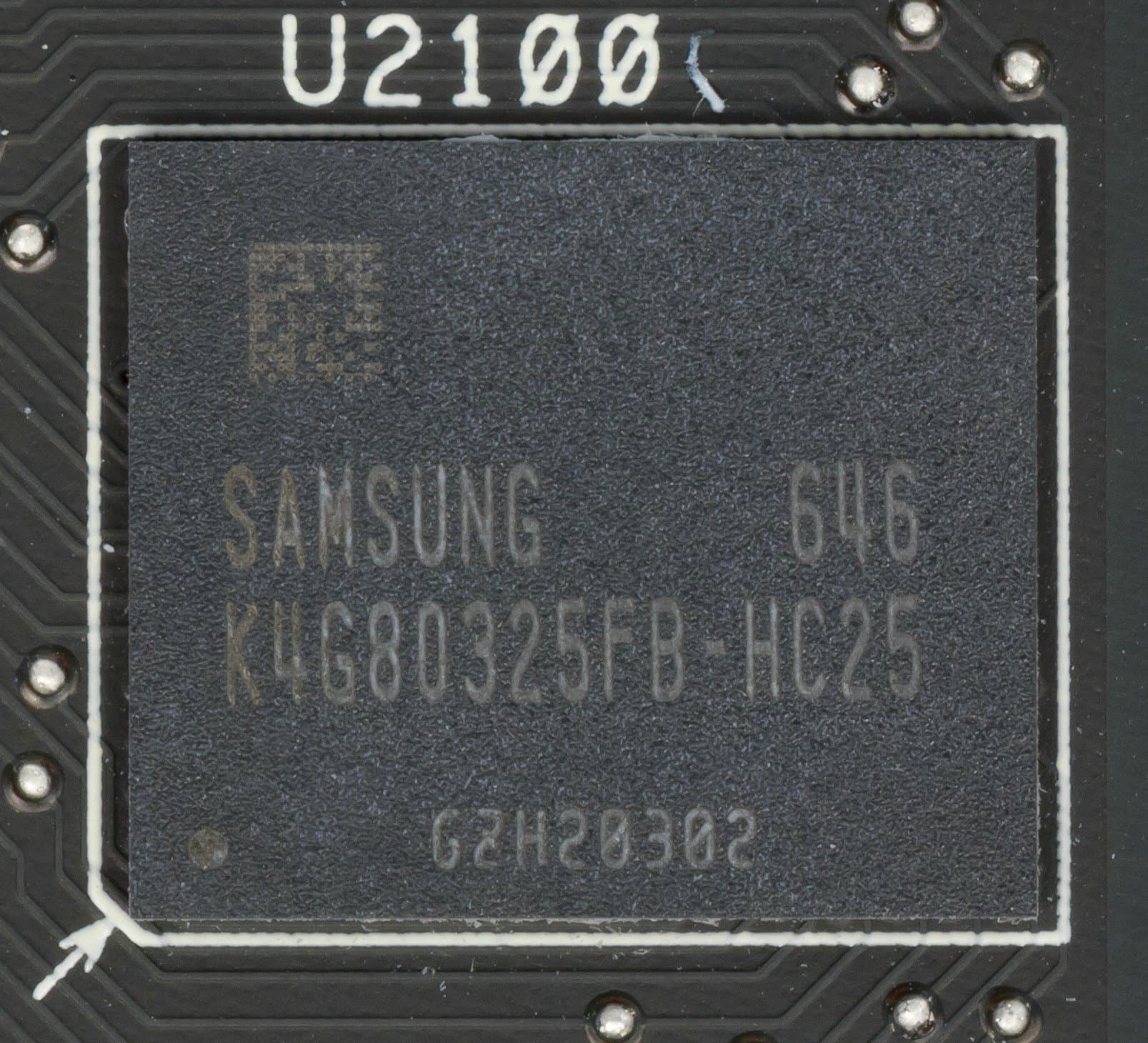

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

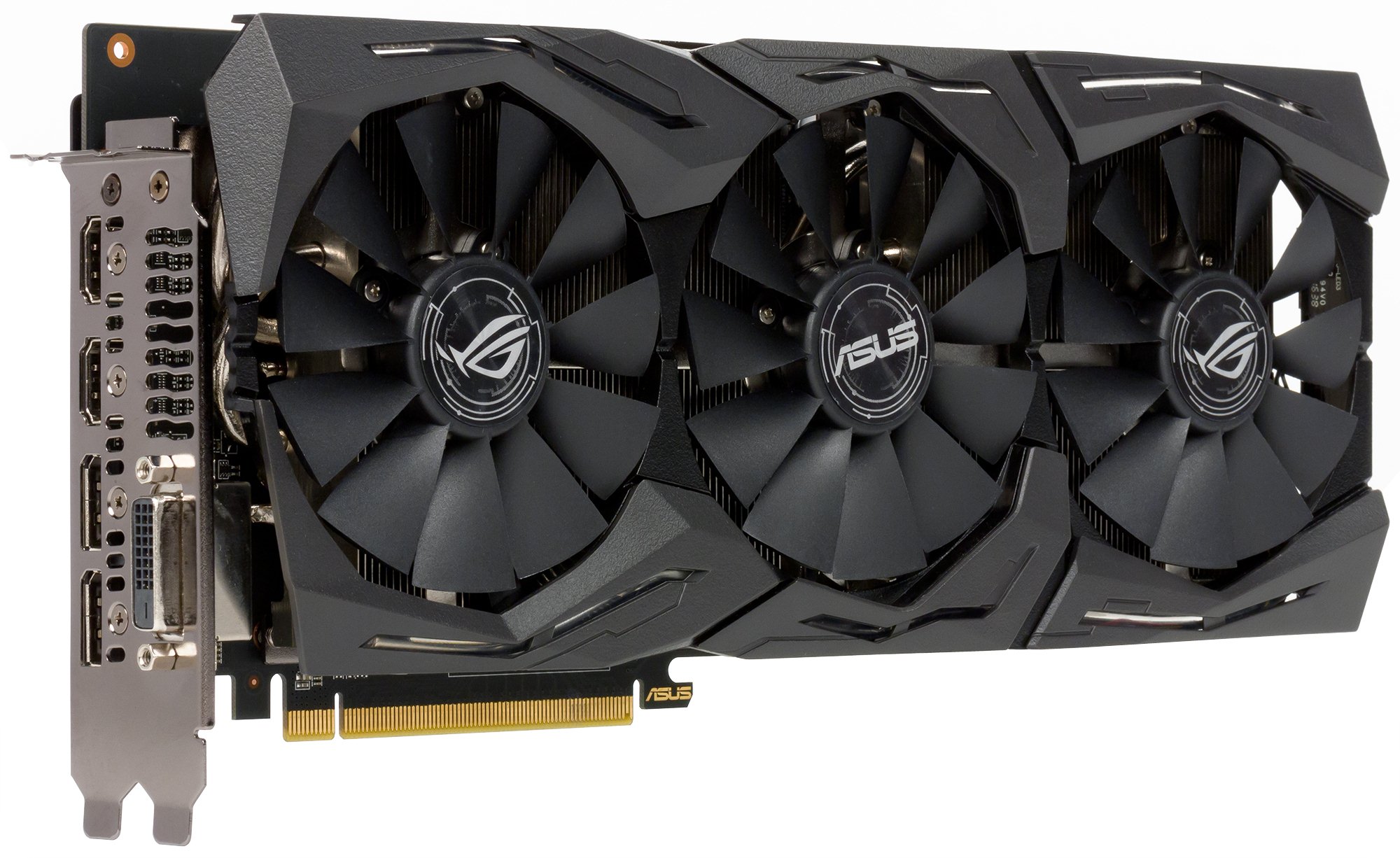

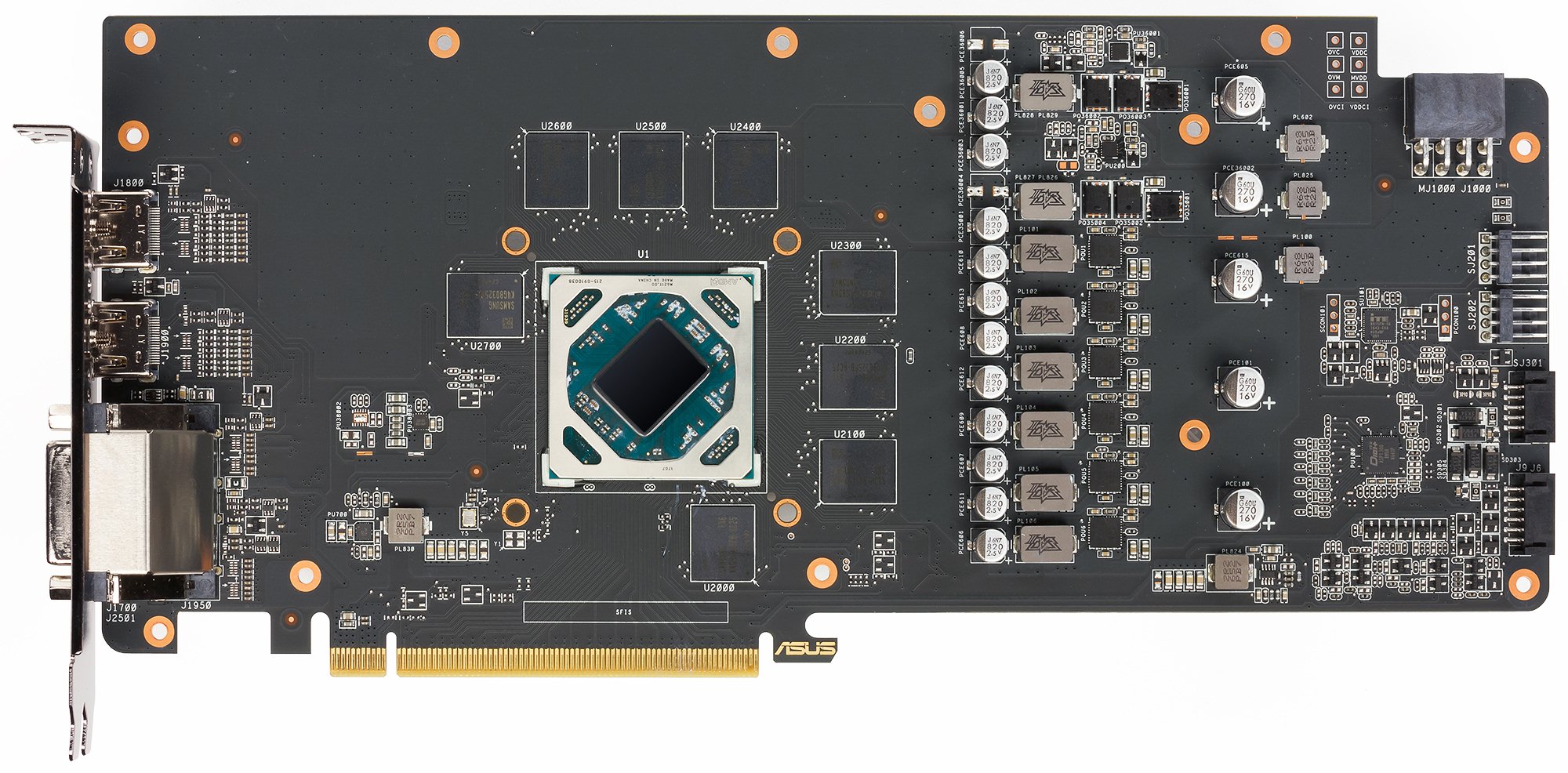

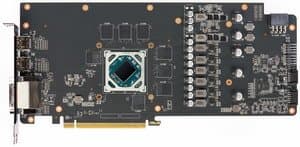

Вид спереди
Asus ROG Strix RX 580 OC 8 ГБ 256-битной GDDR5 AMD Radeon RX 580

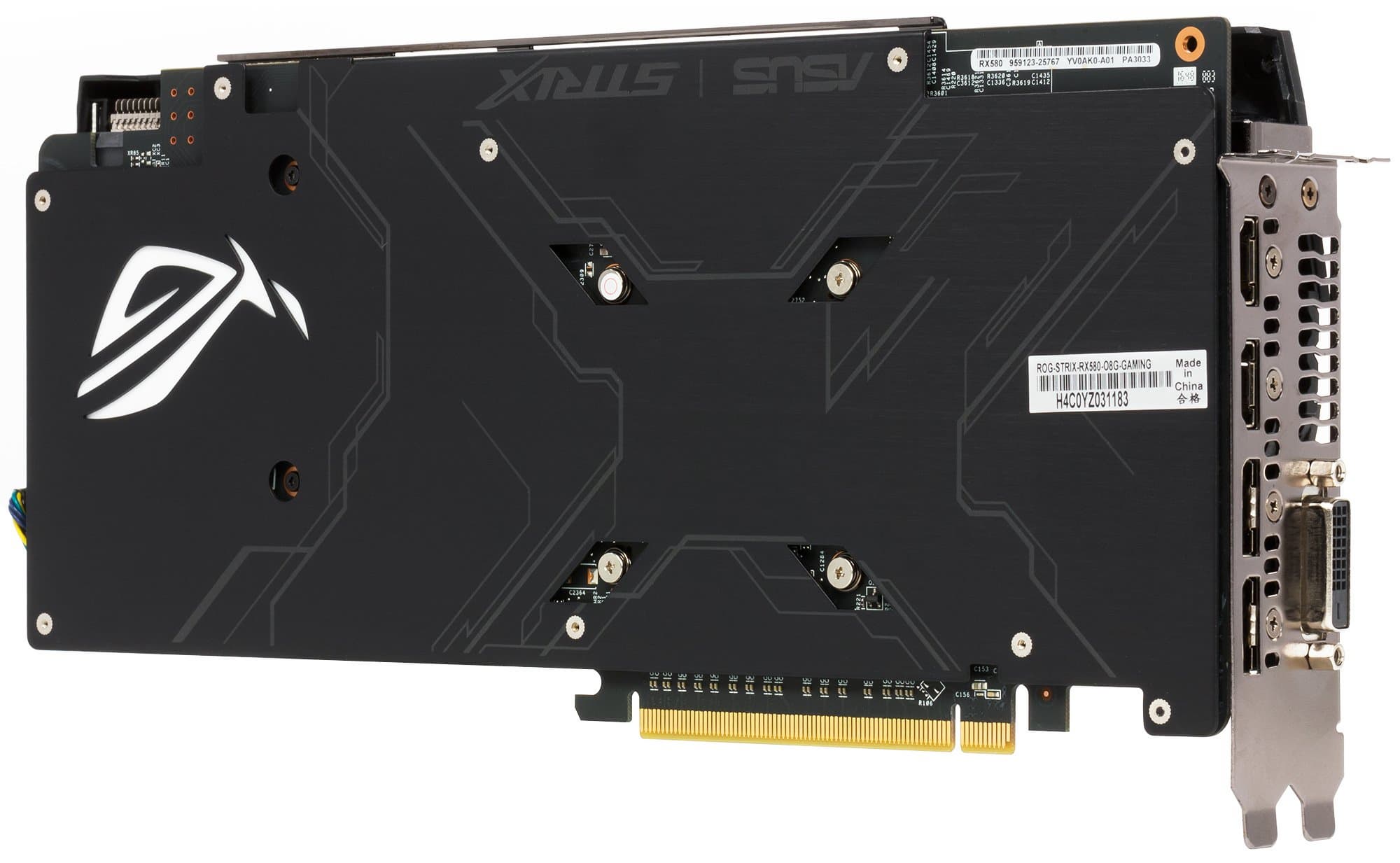

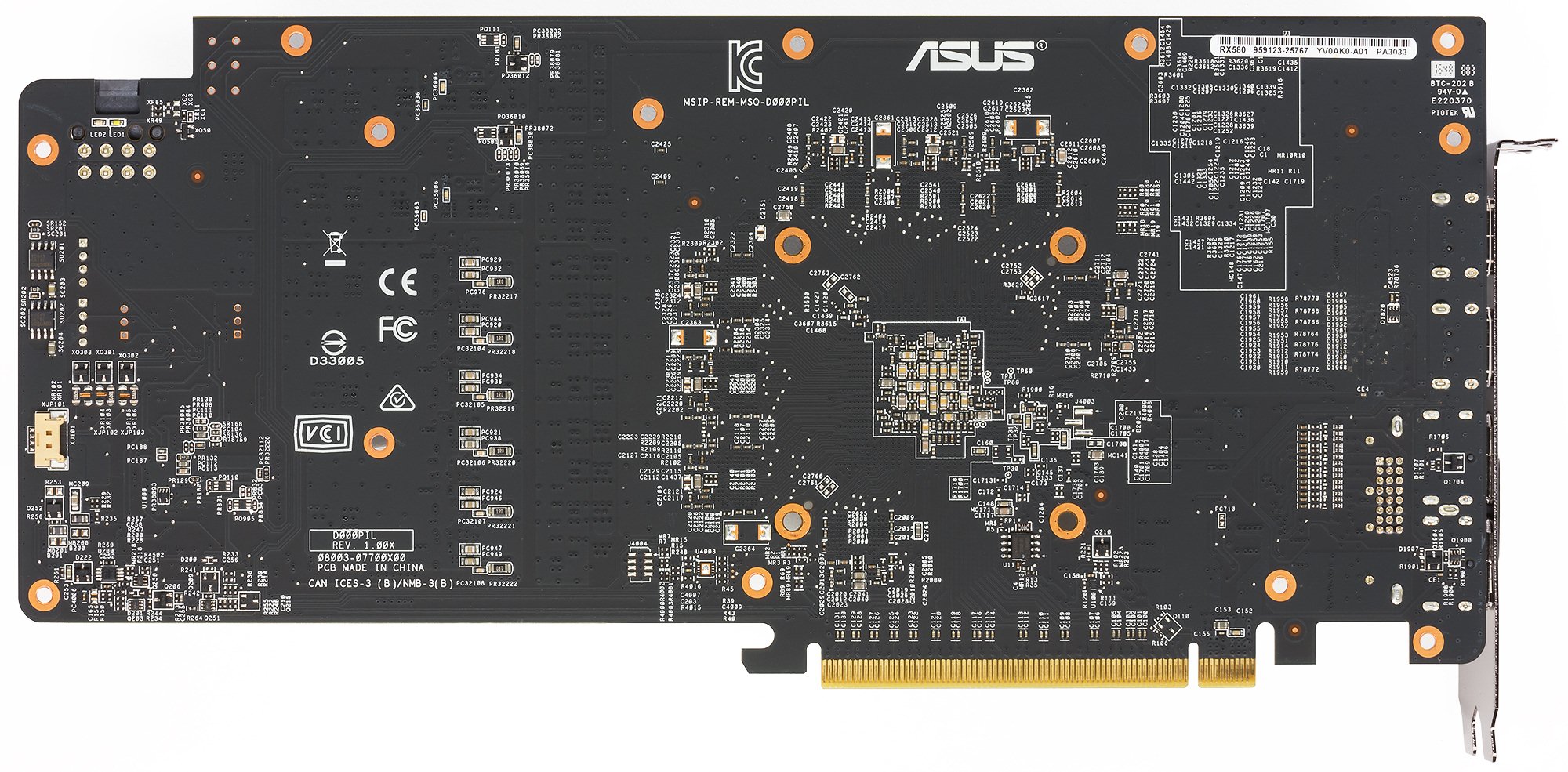

Вид сзади
Asus ROG Strix RX 580 OC 8 ГБ 256-битной GDDR5 AMD Radeon RX 580

Печатная плата полностью спроектирована инженерами Asus.

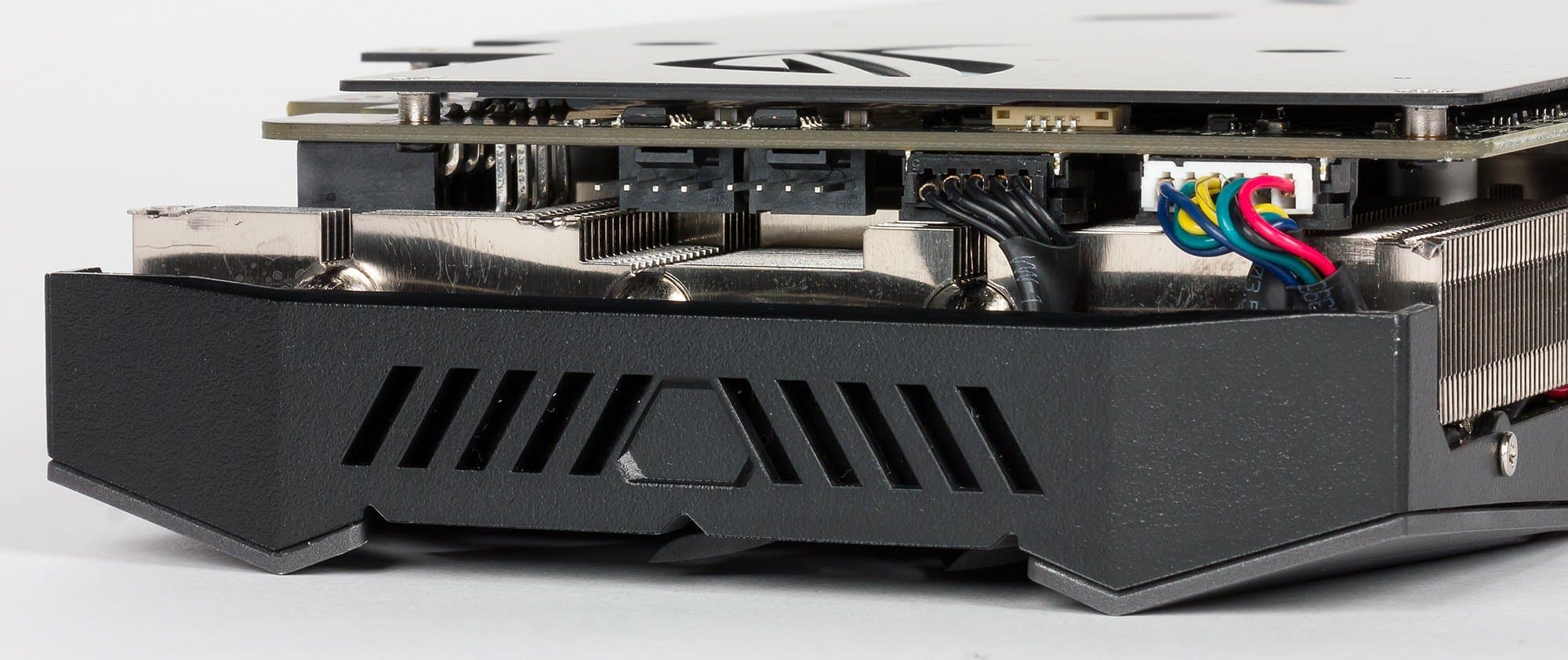

На торце в хвостовой части карты имеются два 4-контактных разъема питания для корпусных вентиляторов. Переключив их с материнской платы либо установив дополнительно, можно заставить их работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.

Схема питания имеет 7 фаз (6+1) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).

В режиме разгона (OC Mode, по умолчанию) частоты у данного ускорителя повышены на 3% относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в 2%-3% в зависимости от разрешения и режима работы. Заметить это визуально почти невозможно.

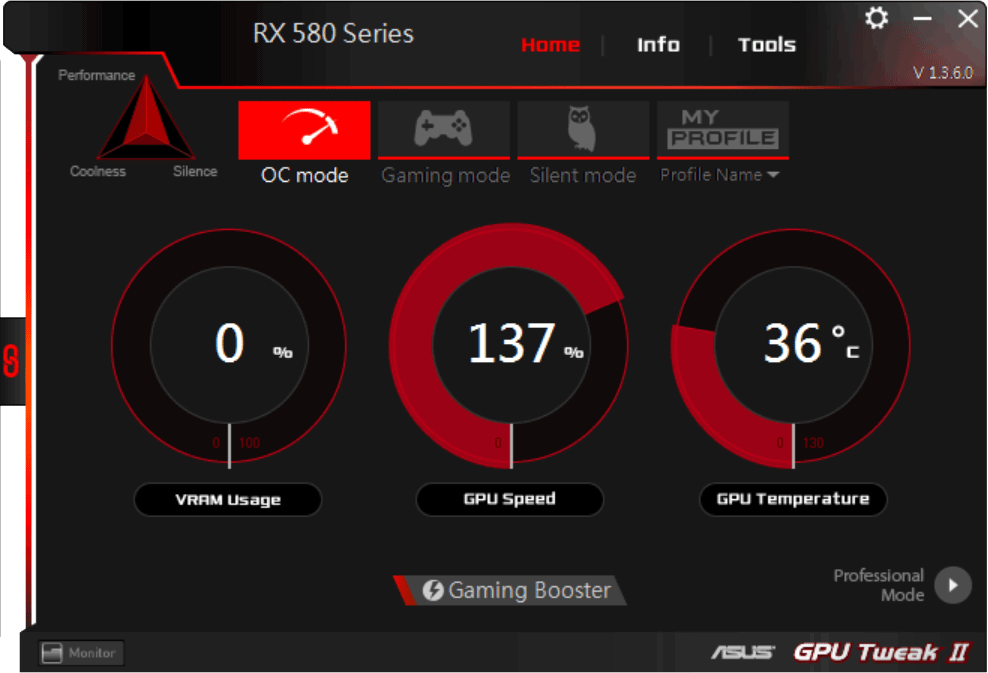

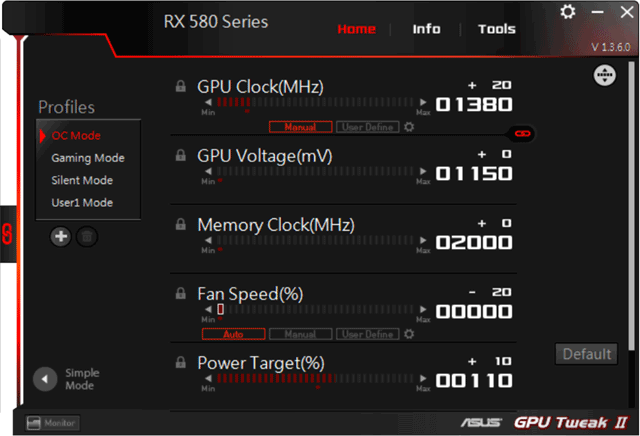

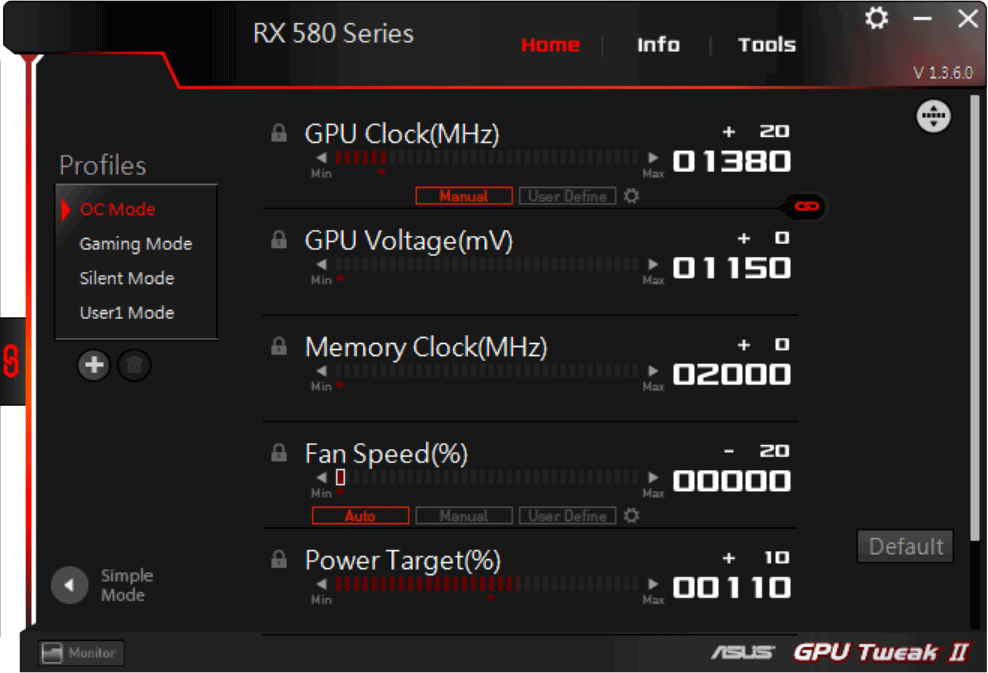

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Asus GPU Tweak II, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум).



Карта обладает измененным по сравнению с референс-образцом набором видеовыходов: не 3 DP + 1 HDMI, а 2 DP + 2 HDMI, где верхний разъем HDMI может быть использован для подключения устройств VR (виртуальной реальности), так что данный ускоритель готов для работы с VR-очками, хотя его производительности в ряде игр может не хватать для такого режима.

Система охлаждения

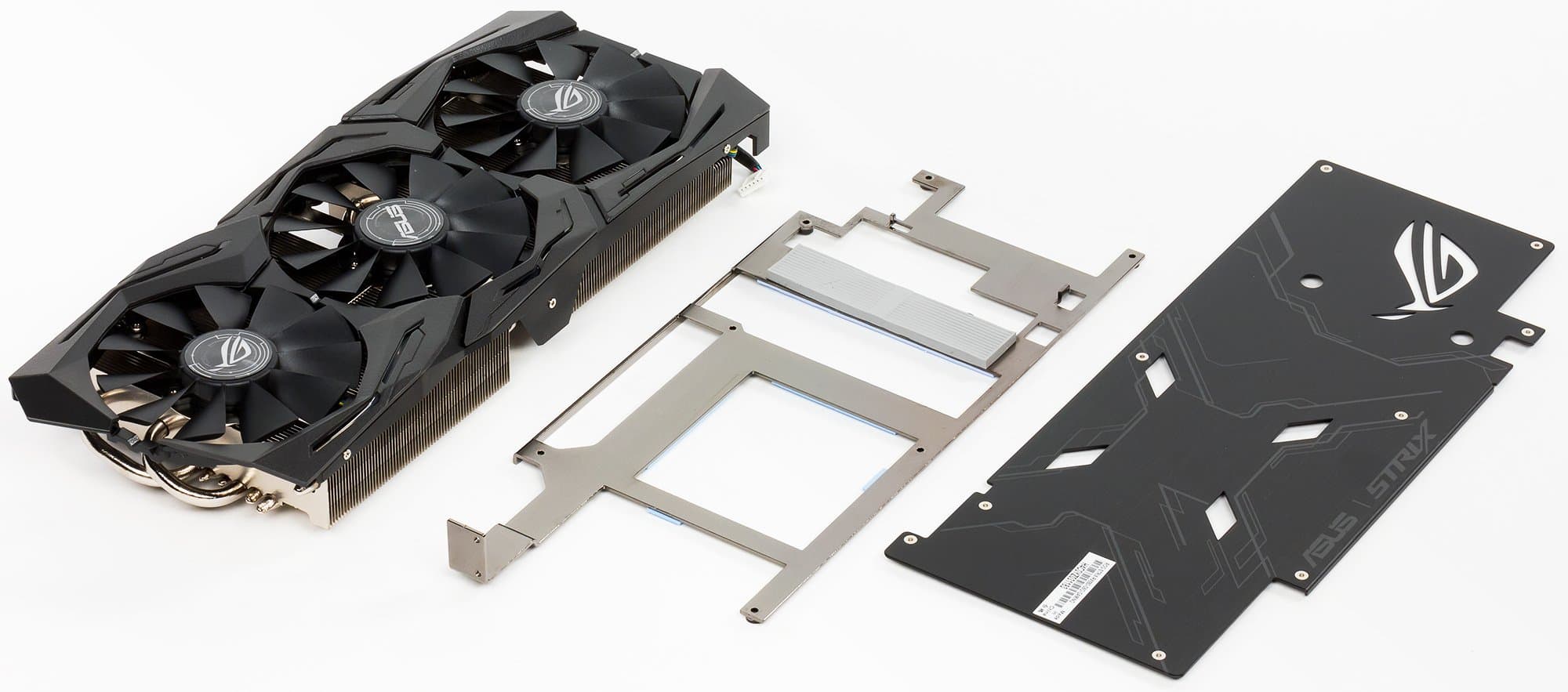

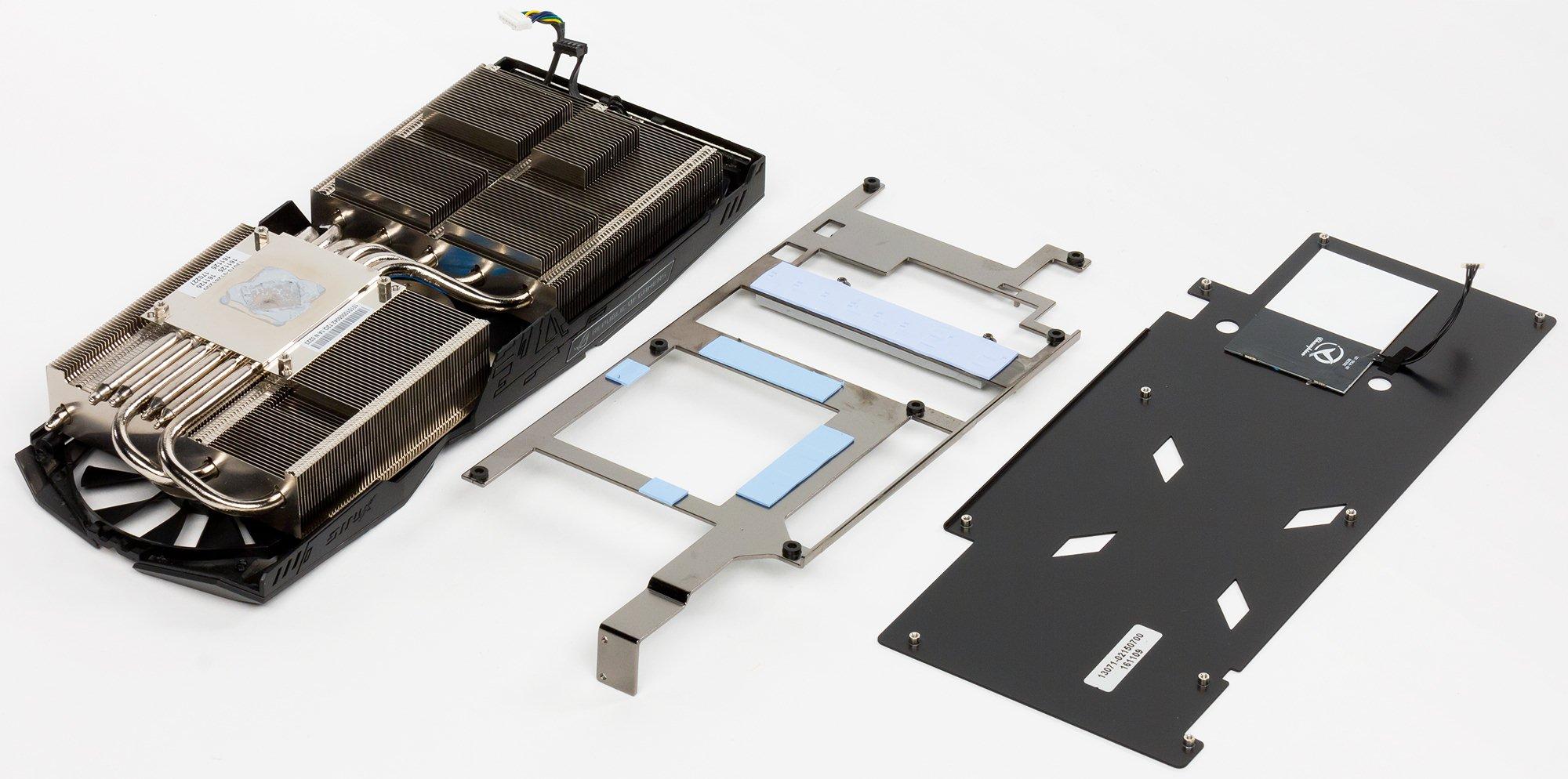

Перед нами кулер DirectCu III. Главной его частью является двойной массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам обеих частей радиатора. С помощью дополнительной пластины радиатора охлаждаются силовые транзисторы и микросхемы памяти.

Поверх радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прогона воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

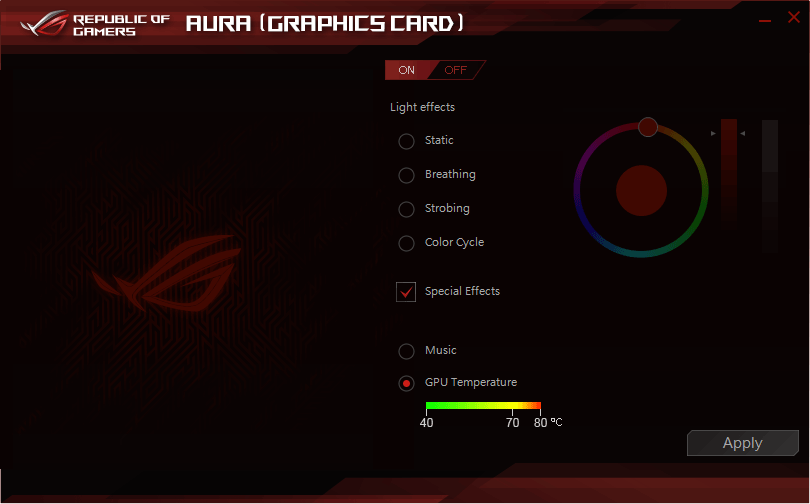

СО оснащена подсветкой Aura, цветом которой можно управлять с помощью вышеуказанной утилиты GPU Tweak II.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 57 градусов, что является отличным результатом для видеокарты такого уровня.

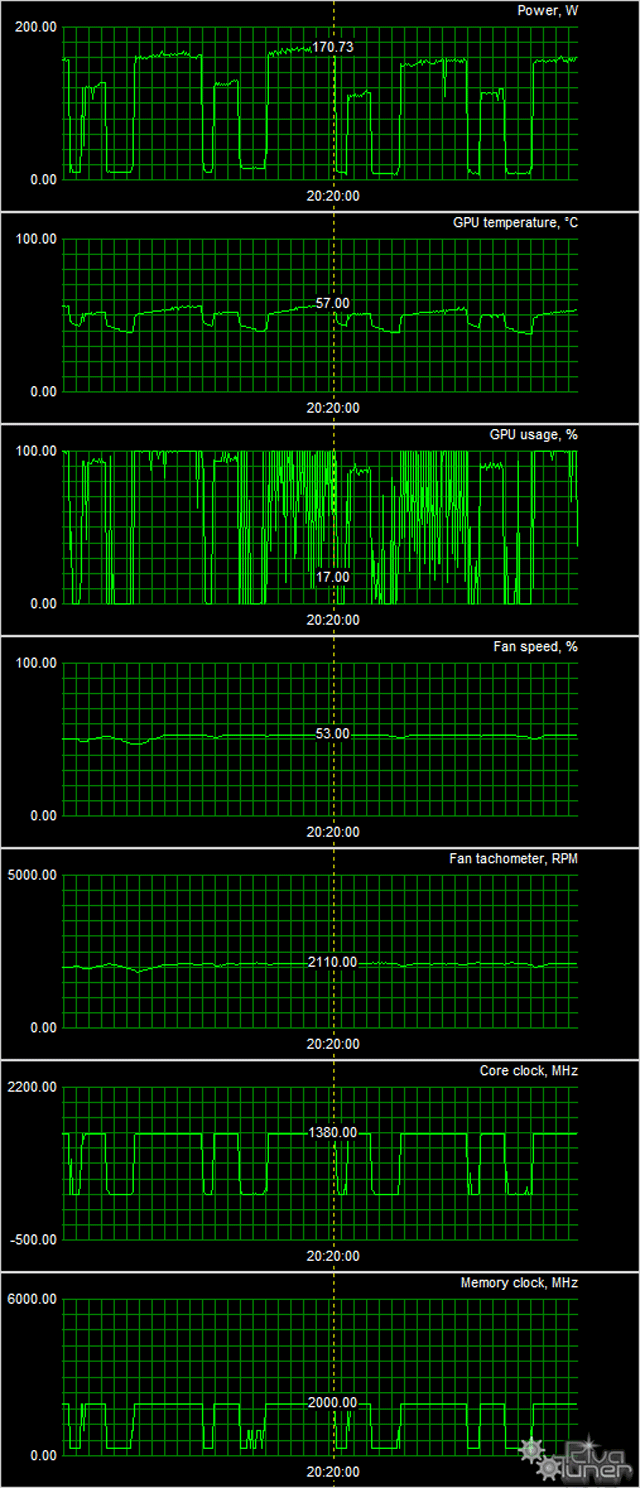

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
  • Оценка градаций уровня шума выполняется по методике, описанной здесь:
    • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
    • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
    • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
    • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 31 °C, вентиляторы не работали. Шум был равен фоновому — 18,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 43 °C, вентиляторы не включались. Шум был равен фоновому — 18,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 57 °C. Вентиляторы при этом раскручивались до 2110 оборотов в минуту, шум вырастал до 30,9 дБА. Можно отнести данную СО к умеренно тихим (уровень шума низкий).

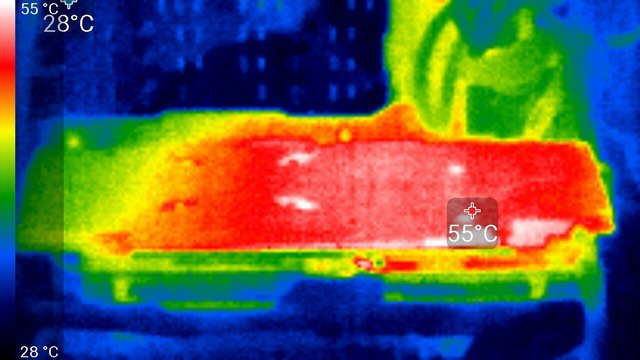

Термоснимок



Наибольший нагрев — в зоне GPU (это видно через отверстия в задней крышке).

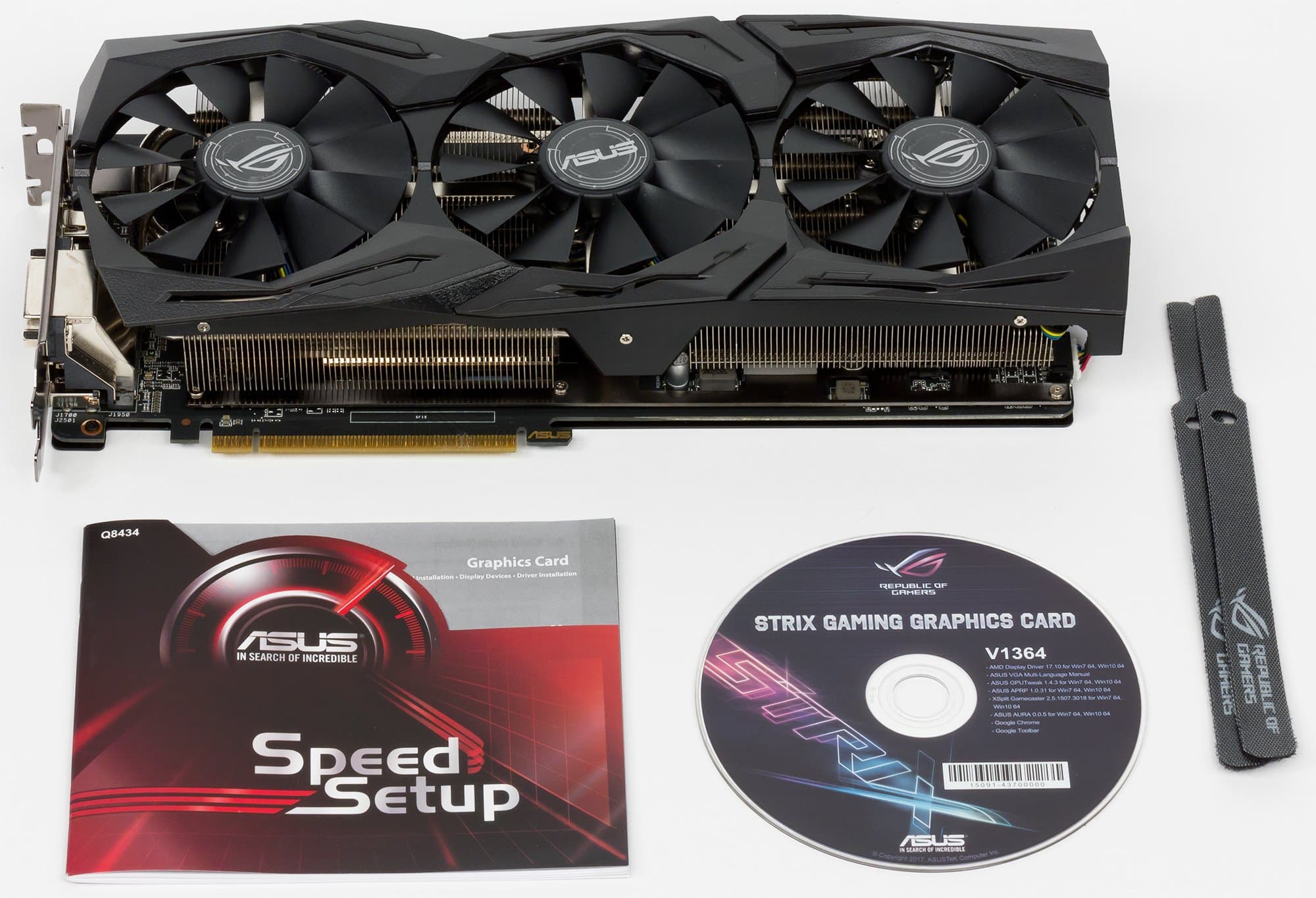

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонус в виде фирменных стяжек.

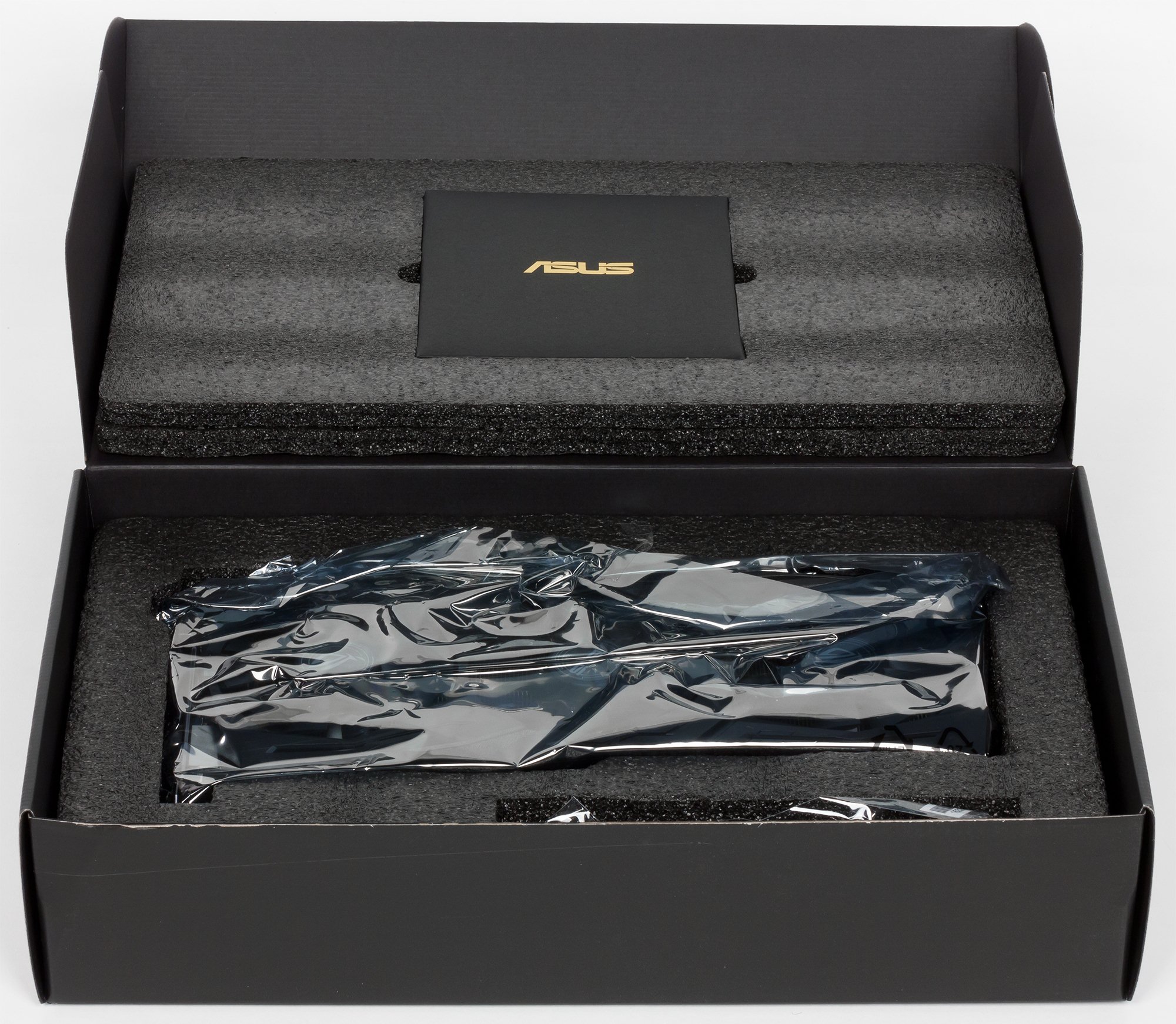

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 17.5.2;
  • драйверы Nvidia версии 382.33;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)

  • Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)

  • Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft, DirectX 11)

  • The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)

  • BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)

  • Tom Clancy’s The Division (Ubisoft Massive/Ubisoft, DirectX 11)

  • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)

  • Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)

  • Hitman (2016) (IO Interactive/Square Enix, DirectX 12)

  • Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 580 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина июня 2017 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
07Asus ROG Strix RX 580 OC (8 ГБ), 1270—1380/8080286098629 000 
08RX 580 8 ГБ, 1257—1340/8000278099328 000 
10GTX 980 4 ГБ, 1126—1266/70002670118722 500 
11GTX 1060 6 ГБ, 1507—1860/80002670148318 000 
13R9 390 8 ГБ, 1000/1000/60002390108622 000 
14GTX 970 4 ГБ, 1050—1177/70002280138216 500 

Комментарий к Рейтингам iXBT.com


RX 580 является прямым конкурентом GTX 1060 и выглядит в этом сравнении отлично. Однако...
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейсередина июня 2017 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
04GTX 1060 6 ГБ, 1507—1860/80001483267018 000 
05GTX 970 4 ГБ, 1050—1177/70001382228016 500 
08GTX 980 4 ГБ, 1126—1266/70001187267022 500 
15R9 390 8 ГБ, 1000/1000/60001086239022 000 
18RX 580 8 ГБ, 1257—1340/8000993278028 000 
19Asus ROG Strix RX 580 OC (8 ГБ), 1270—1380/8080986286029 000 

Комментарий к Рейтингам полезности


...однако из-за массового помешательства на майнинге продукты серий Radeon RX 480/470/580/570 и другие были массово раскуплены, образовался жесткий дефицит, поэтому цены резко взлетели (к моменту публикации статьи они взлетели и на GTX 1060 тоже). В таких условиях анализировать рейтинг полезности не имеет смысла.

Asus ROG Strix RX 580 OC (8 ГБ) — хороший вариант Radeon RX 580, демонстрирующий производительность в среднем на 3% выше, чем референс-карта, и имеющий эффективную и умеренно тихую систему охлаждения. Наличие 8 ГБ памяти обеспечивает неплохой потенциал для мощных игр, но, как видно из сложившегося на момент написания материала дефицита таких карт, и для вычислительных целей (майнинга) тоже.

Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).
В номинации «Оригинальный дизайн» (за июнь 2017 года)

награду получила карта:

  • Asus ROG Strix RX 580 OC 8 ГБ 256-битной GDDR5

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
RX 580 8 ГБ — 35000 руб. (на 10.07.17) GTX 970 — 26000 руб. (на 10.07.17)
RX 580 8 ГБ — 35000 руб. (на 10.07.17) GTX 980 — 28000 руб. (на 10.07.17)
RX 580 8 ГБ — 35000 руб. (на 10.07.17) R9 390 — 35000 руб. (на 10.07.17)
RX 580 8 ГБ — 35000 руб. (на 10.07.17) GTX 1060 6 ГБ — 26000 руб. (на 10.07.17)
Asus ROG Strix RX 580 OC (8 ГБ) — T-1723626905 RX 580 8 ГБ — 35000 руб. (на 10.07.17)


Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair




Справочник по ценам

30 июня 2017 Г.

Asus ROG Strix RX 580 OC (8 )

Asus ROG Strix RX 580 OC (8 )



  1. ()
  2. ,

: () Asus ROG Strix RX 580 OC 8 256- GDDR5


: Asustek Computer ( Asus) 1989 (). - /. 1992 . . IT- ( ). . 2000 .

()

Asus ROG Strix RX 580 OC 8 256- GDDR5 (ROG STRIX-RX580-O8G-GAMING, P/N 90YV0AK0-M0NM00)
()
GPURadeon RX 580 (Polaris 20)
PCI Express x16
GPU (ROPs), OC Mode: 1270—1380
Gaming Mode: 1265—1360
Silence Mode: 1257—1340
1257—1340
( ()), OC Mode: 2020 (8080)
Gaming Mode: 2000 (8000)
Silence Mode: 2000 (8000)
2000 (8000)
, 256
GPU36
(ALU) 64
ALU2304
(BLF/TLF/ANIS)144
(ROP)32
, 305×120×55220×100×35
, 32
3D, 172175
2D, 2222
«», 33
2D, 18,018,0
2D ( ), 18,018,0
3D, 30,925,5
1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.3/1.4
CrossFire
/ 44
: 8- 1
: 6- 1
2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

8  GDDR5 SDRAM, 8 8 PCB.

Samsung (GDDR5) 2000 (8000) .

(reference)
Asus ROG Strix RX 580 OC 8 256- GDDR5 AMD Radeon RX 580
Asus ROG Strix RX 580 OC 8 256- GDDR5 AMD Radeon RX 580

Asus.

4- . , , GPU.

7 (6+1) Digi+ ASP1211. , Asus Super Alloy Power II, . IT8705F/AF ITE (Integrated Technology Express).

(OC Mode, ) 3% -, 2%-3% . .

Asus GPU Tweak II, , . ( , , ).



- : 3 DP + 1 HDMI, 2 DP + 2 HDMI, HDMI VR ( ), VR-, .

DirectCu III. . , , . .

, . Asus , . , Strix GPU. , .

, PCB ( ).

Aura, GPU Tweak II.

6- 57 , .
MSI Afterburner ( . AKA Unwinder)

  • , .
  • , , , .
  • 18 — .
  • 50 .
  • :
    1. 2D: - iXBT.com, Microsoft Word, -.
    2. 2D : SmoothVideo Project (SVP) — .
    3. 3D : FurMark.
  • , :
    • 28 : , . : .
    • 29 34 : , . . : .
    • 35 39 : , . , . : .
    • 40 : , , . : .

2D 31 °C, . — 18,0 .

43 °C, . — 18,0 .

3D 57 °C. 2110 , 30,9 . ( ).



— GPU ( ).


, . .

  • Intel Core i7-5960X (Socket 2011):
    • Intel Core i7-5960X (o/c 4 );
    • Intel Thermal Solution RTS2011LC;
    • ASRock Fatal1ty X99X Killer Intel X99;
    • 16 DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 ;
    • Seagate Barracuda 7200.14 3 SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • Thermaltake Toughpower DPS G 1050W (1050 );
    • Corsair Obsidian 800D Full Tower.
  • Windows 10 Pro 64-; DirectX 12;
  • Samsung U28D590D (28″);
  • AMD Crimson Edition 17.5.2;
  • Nvidia 382.33;
  • VSync .

.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)

  • Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)

  • Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft, DirectX 11)

  • The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)

  • BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)

  • Tom Clancy’s The Division (Ubisoft Massive/Ubisoft, DirectX 11)

  • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)

  • Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)

  • Hitman (2016) (IO Interactive/Square Enix, DirectX 12)

  • Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)



iXBT.com
iXBT.com — GeForce GT 730 ( GT 730 100%). 30 i3D-Speed ( ). , RX 580 . , . 2017 .
iXBT.com .
07 Asus ROG Strix RX 580 OC (8 ), 1270—1380/8080 2860 986 29 000 
08 RX 580 8 , 1257—1340/8000 2780 993 28 000 
10 GTX 980 4 , 1126—1266/7000 2670 1187 22 500 
11 GTX 1060 6 , 1507—1860/8000 2670 1483 18 000 
13 R9 390 8 , 1000/1000/6000 2390 1086 22 000 
14 GTX 970 4 , 1050—1177/7000 2280 1382 16 500 

iXBT.com


RX 580 GTX 1060 . ...
, 2017 .
. iXBT.com
04 GTX 1060 6 , 1507—1860/8000 1483 2670 18 000 
05 GTX 970 4 , 1050—1177/7000 1382 2280 16 500 
08 GTX 980 4 , 1126—1266/7000 1187 2670 22 500 
15 R9 390 8 , 1000/1000/6000 1086 2390 22 000 
18 RX 580 8 , 1257—1340/8000 993 2780 28 000 
19 Asus ROG Strix RX 580 OC (8 ), 1270—1380/8080 986 2860 29 000 


... - Radeon RX 480/470/580/570 , , ( GTX 1060 ). .

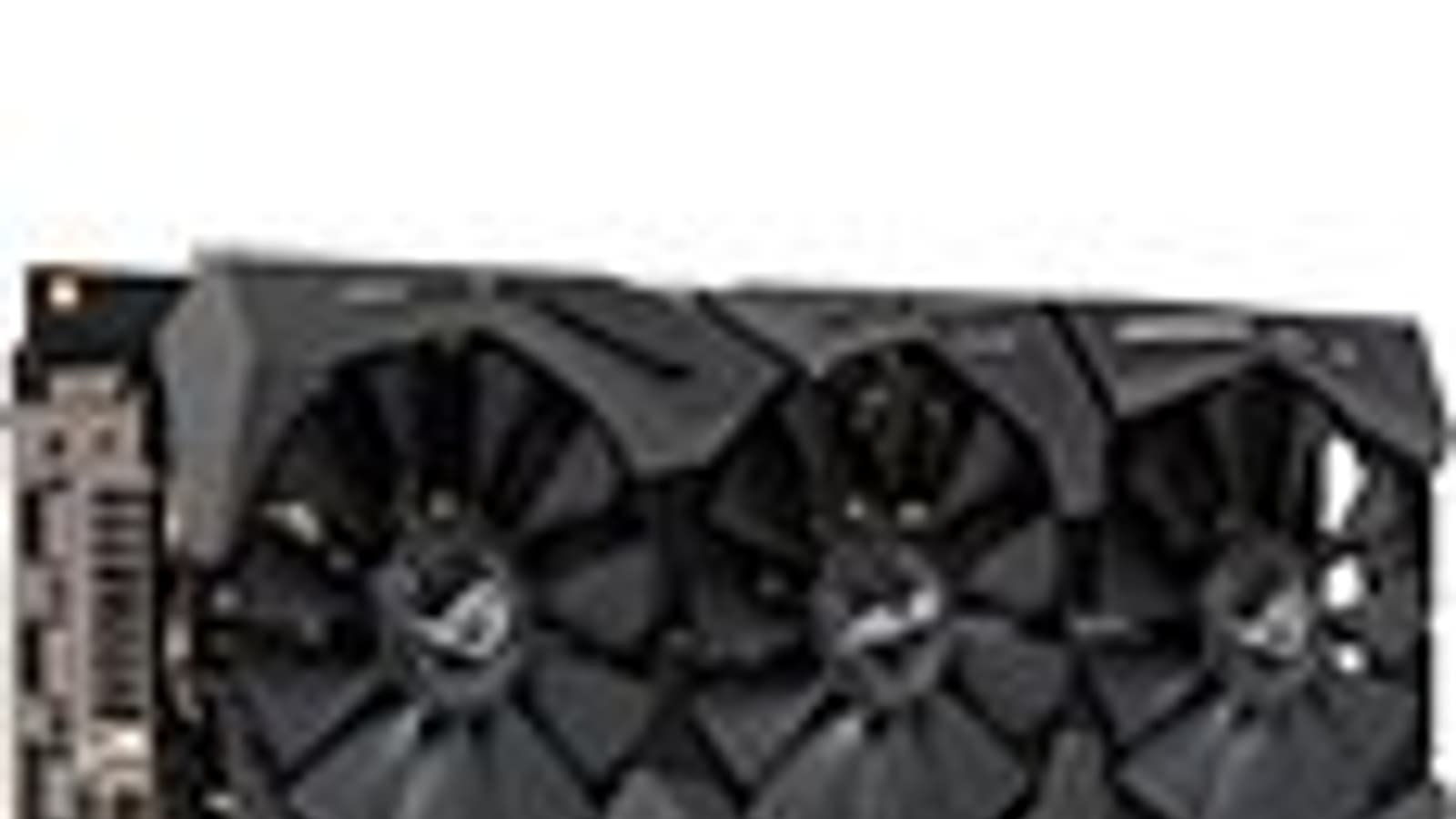

Asus ROG Strix RX 580 OC (8 ) — Radeon RX 580, 3% , -, . 8 , , , () .

( !).

« » ( 2017 )

:
  • Asus ROG Strix RX 580 OC 8 256- GDDR5

( ) :
RX 580 8 — GTX 970 —
RX 580 8 — GTX 980 —
RX 580 8 — R9 390 —
RX 580 8 — GTX 1060 6 —
Asus ROG Strix RX 580 OC (8 ) — T-1723626905 RX 580 8 —



Thermaltake DPS G 1050W Thermaltake

Corsair Obsidian 800D Full Tower Corsair

G.Skill Ripjaws4 F4-2800C16Q-16GRK G.Skill

Corsair Hydro SeriesT H100i CPU Cooler Corsair

Dell UltraSharp U3011

ASRock Fatal1ty X99X Killer ASRock

Seagate Barracuda 7200.14 3 Seagate

2 SSD Corsair Neutron SeriesT 120 Corsair
