Radeon HD 6790/6850/6950 в исполнении Powercolor

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E
Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E
Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


При написании очередного обзора думается о том, что его читать могут не только в момент анонса, а и много позже, поэтому ссылаться на текущее время года или погоду вроде как неуместно, однако все же надо понимать, что в конечном итоге материал пишется в определенное время и в какой-то степени зависит от внешней среды, потому что это творческий процесс, и любой писатель не может быть оторванным от обстоятельств, его окружающих.

Так вот и в данном случае стоял жаркий июль 2011 (пусть и не такой уничтожающе-знойный, как в прошлом 2010 году), когда любое творчество становилось вялым и вареным, и мысли обитали больше на природе, нежели в системном блоке тестового компьютера. Лето в 2011 году вообще выдалось отменным: жарким, но не экстремально, и с передышками в виде ливней с грозами (видеоролик снят с моего балкона кусочками, с 25 июня по 25 июля).

И все же, пора переходить к делу. Мы уже рассматривали продукты серии Radeon HD 6850/6950 в исполнении Powercolor (торговая марка компании TUL). Однако в данном случае в лабораторию попали более новые вариации с очень интересными системами охлаждения. Плюс, мы также кинем взгляд на Radeon HD 6790 в исполнении этой компании, который тоже имеет особый кулер.

С летом и теплом закончили, начинаем изучать то, что находится в не менее жарком месте: системном блоке тестового компьютера.

Платы

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 6790 (Barts)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 840 МГц (номинал — 840 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1050 (4200) МГц (номинал — 1050 (4200) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 200/840 МГц (номинал — 200/840 МГц)
  • Число операций (ALU) в блоке: 4
  • Суммарное число операций (ALU): 600
  • Число блоков текстурирования: 40 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 200×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DisplayPort(mini), 1×HDMI
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 6850 (Barts)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 775 МГц (номинал — 775 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков (МГц): 192/775 (номинал — 192/775)
  • Число операций (ALU) в блоке: 5
  • Суммарное число операций (ALU): 960
  • Число блоков текстурирования: 48 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 200×100×42 мм (последняя величина — максимальная толщина видеокарты, при этом примерно половина толщины приходится на оборотную часть видеокарты)
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×DisplayPort, 1×HDMI
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 6950 (Cayman)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 850 МГц (номинал — 800 МГц)
  • Частота работы памяти (физическая (эффективная)): 1300 (5200) МГц (номинал — 1250 (5000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 352/850 МГц (номинал — 352/800 МГц)
  • Число операций (ALU) в блоке: 4
  • Суммарное число операций (ALU): 1408
  • Число блоков текстурирования: 88 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 250×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/Single-Link), 1×HDMI 1.4a, 2×DisplayPort 1.2 (mini)
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

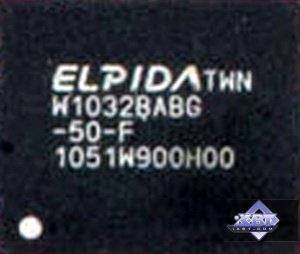

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц.

Сравнение с эталонным дизайном, вид спереди

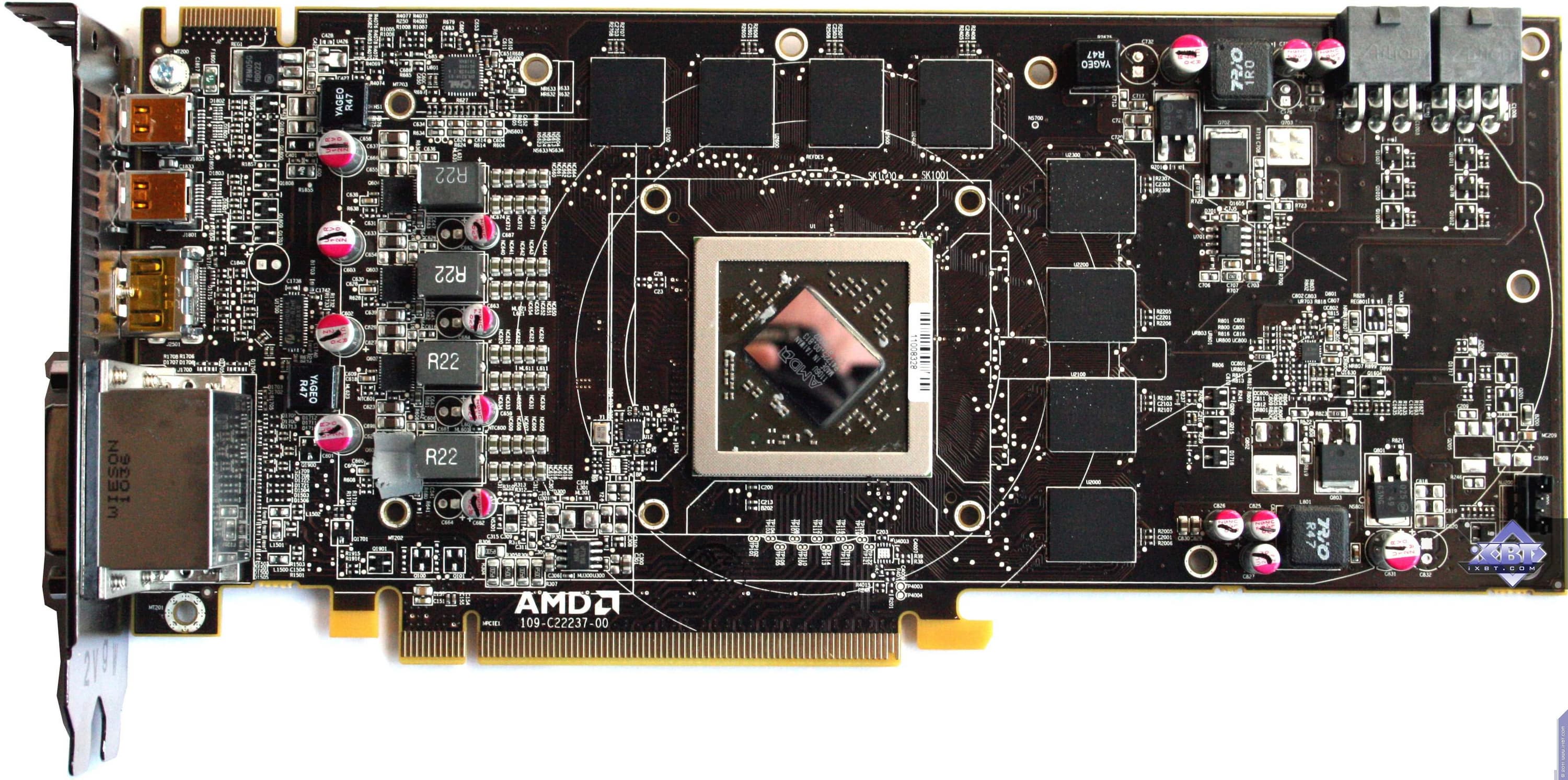

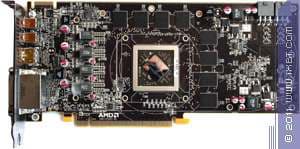

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6790
Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6850
Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6950

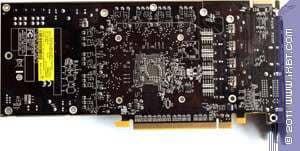

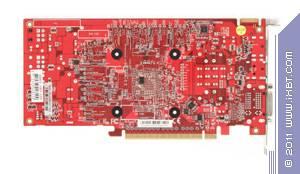

Сравнение с эталонным дизайном, вид сзади

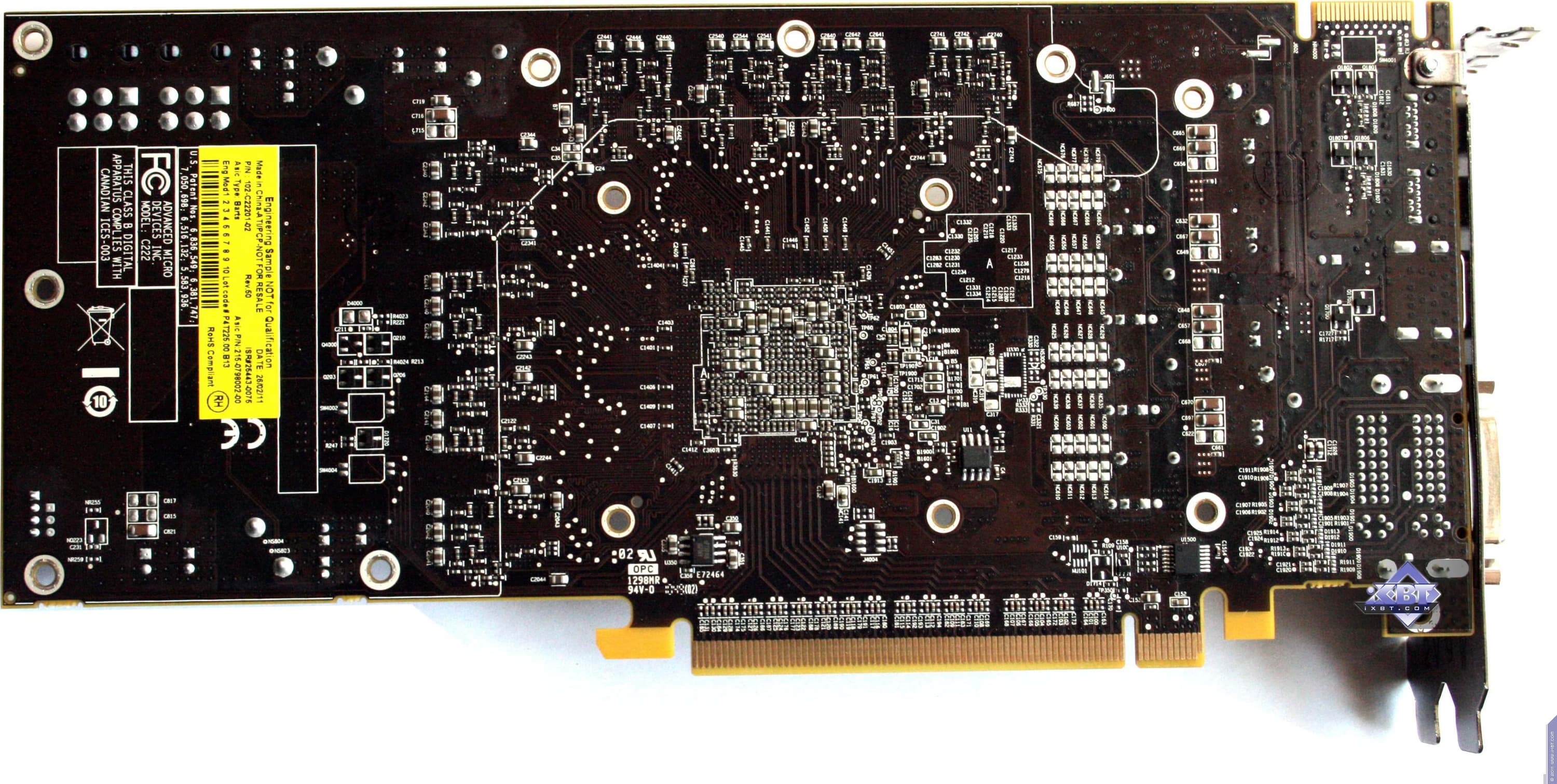

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6790
Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6850
Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6950

Прежде всего следует сказать, что все три карты — собственного дизайна и производства компании TUL. Впрочем, это характерно вообще для всех продуктов этой фирмы (кроме разве что Radeon HD 6990 — этот двухчиповый гигант представлен только в эталонном варианте). Еще стоит отметить, что HD 6790 и HD 6850 имеют одинаковые PCB, при этом она унифицирована с HD 6870 (не распаяно лишь второе гнездо питания). Это неудивительно, посколько всем известно (да и мы писали про это), что HD 6790 базируется на ядре Barts (а следовательно, имеет тот же чип, что и Radeon HD 6850/6870), у которого лишь урезаны некоторые блоки.

Эти две карты (HD 6790 и HD 6850) имеют более короткую PCB, нежели у референсной карты, однако расположение микросхем памяти оставлено точь в точь как у эталона (все 8 штук на лицевой стороне карты расположены вокруг ядра). Любопытно, что компания ATI (которая сейчас в недрах AMD) начинала свои 256-битные дизайны печатных плат как раз с размещением микросхем памяти по обеим сторонам PCB, и как следствие, получалась очень компактная карта. Однако такой дизайн весьма дорог, поэтому от него отказались. У рассматриваемой модели HD 6850 есть и еще одна изюминка — безвентиляторная СО, но об этом ниже.

HD 6950 также имеет родимые черты изделия TUL, над этой картой тоже кропотливо потрудились инженеры компании, хотя и в данном случае имеется сходство с референсом. Однако опять же, длина карты уменьшилась. При этом заметно, что унификация есть и тут: эта же PCB используется и для HD 6970.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Все три карты обладают гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком). Впрочем и через DVI можно подать сигнал такого же формата (используя соответствующий адаптер).

Что касается DisplayPort, то у HD 6790 и HD 6950 он представлен в формате mini (причем у HD 6950 — в двух экземплярах), а у HD 6850 — в виде полноценного гнезда. И следует добавить, что HD 6950 имеет порт DP версии 1.2, поэтому есть возможность с помощью специальных хабов выводить картинку с каждого порта DP на три монитора (в сумме на шесть).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл сказать, что все карты требуют дополнительного питания, причем HD 6950 — двумя 6-контактными разъемами, а у HD 6790/6850 нужно подключить внешнее питание только к одному 6-контактному разъему.

Напомним также, что данные продукты поддерживают AMD Eyefinity — то есть вывод картинки игры одновременно на три монитора (хотя бы один из них должен иметь вход DisplayPort). При этом продукт Powercolor Radeon HD 6950 PCS+ Vortex II поддерживает усовершенствованную функцию Eyefinity — видеокарта может одновременно выводить картинку на четыре(!) монитора.

О системах охлаждения.

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E
СО представляет собой центральный массивный радиатор прямоугольной формы, усиленный тепловыми трубками для улучшения теплообмена. Он прижимается к ядру, а микросхемы памяти — без охлаждения.

Сверху надет пластиковый кожух с большим вентилятором посередине. В целом из-за размеров радиатора карта занимает 2 слота в системном блоке. Вентилятор работает на малых оборотах, поэтому шума почти не слышно, хотя он все же чуть-чуть уловим.
Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E

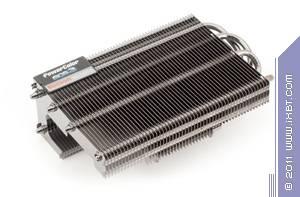

Данная СО уникальна тем, что работает за счет пассивного рассеивания тепла: вентилятора нет. Вспоминаем сразу старые ускорители, которые имели лишь решетку радиатора на чипе. Разумеется, время и новые технологии, а также возможности 3D-графики заставили производителей резко увеличить размеры радиатора (или радиаторов), иначе они бы не справились с нагревом сверхмощных чипов даже на картах среднего ценового сегмента.

Фотографии четко показывают, что СО состоит из четырех составных частей — четырех радиаторов, которые накладываются на карту с обеих сторон, охлаждая таким образом и оборотную сторону платы. По суммарной толщине, по идее, кулер должен занять три слота в системном блоке, однако половина толщины конструкции приходится на оборотную сторону карты — это надо учитывать тем, у кого выше слота PCI-E x16 расположены какие-нибудь слоты расширения, элементы материнской платы или кулера.
Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E
В данном случае мы также видим огромный прямоугольный радиатор, имеющий площадку для прижатия к ядру, и много тепловых трубок для эффективной передачи тепла ко всем ребрам радиатора. Микросхемы памяти не охлаждаются.

Сверху надет пластиковый кожух с двумя высококачественными и тихоходными вентиляторами, благодаря чему СО практически не шумит.

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

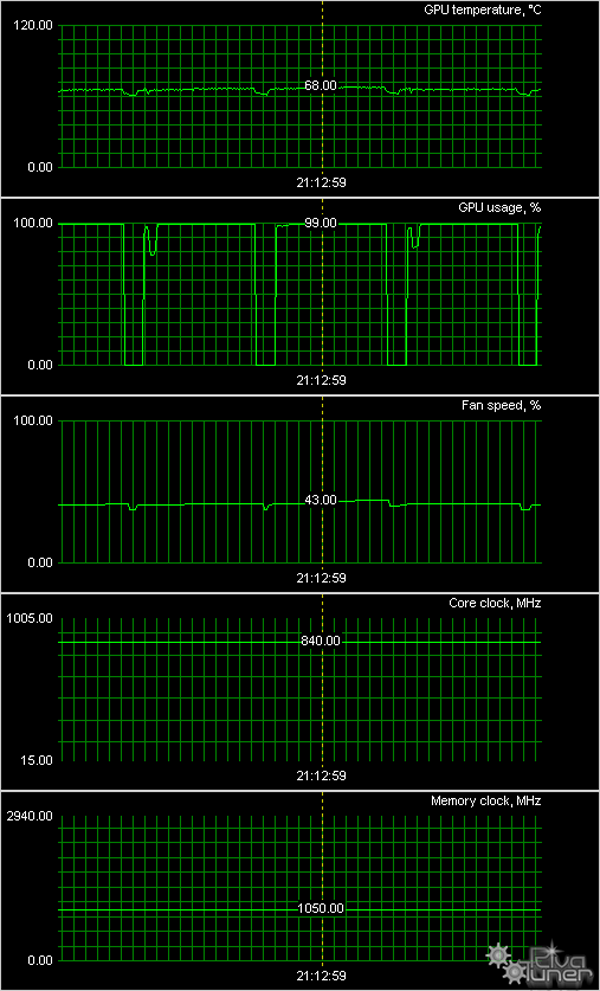

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E

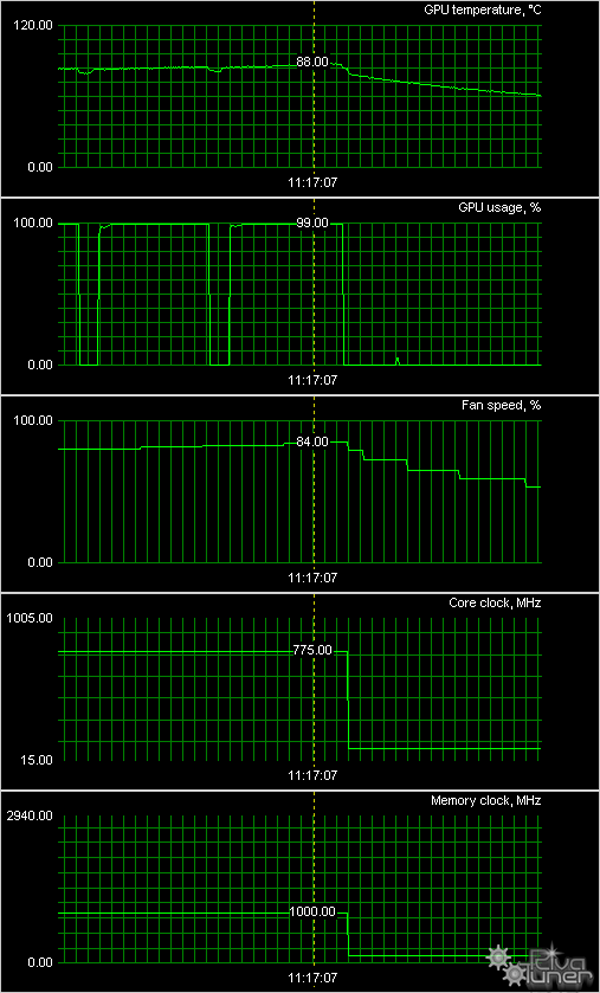

Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E

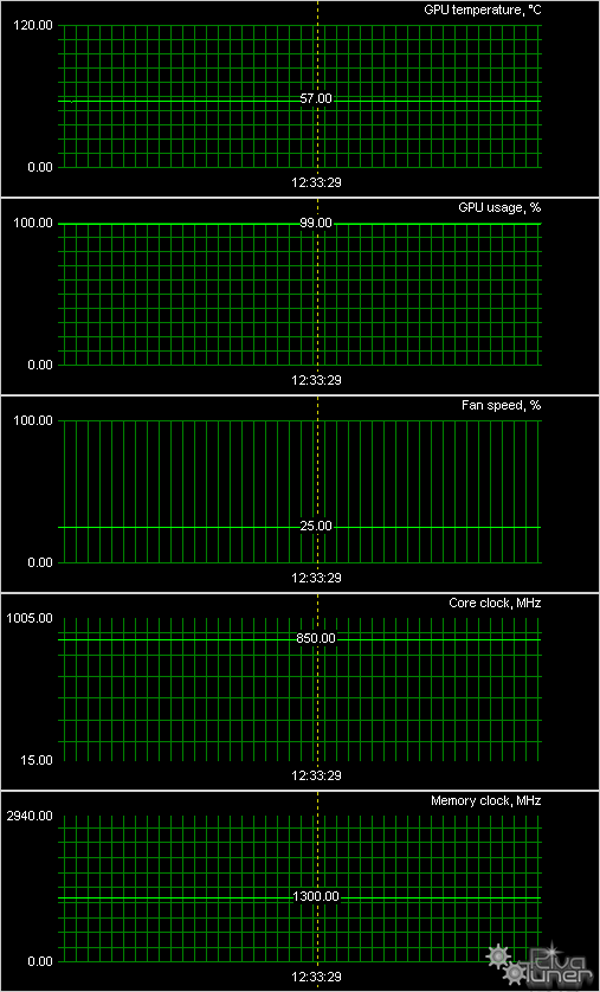

Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E

Как мы видим, СО у HD 6950 показала нам наилучшую эффективность, несмотря на повышенные частоты работы карты. СО у HD 6790 также весьма хороша. Что касается пассивной СО у HD 6850, то понятное дело, что температура ядра будет весьма высокой, это ожидаемо, однако 88 градусов — это не запредельная величина (мы сталкивались с менее мощными ускорителями с пассивным кулером, который приводил к нагреву и до 98 градусов).

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, мост CrossFire и адаптер mini-DP-to-DP для тех карт, где он требуется.

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E
Базовый комплект, к сожалению, не досчитался адаптера для mini-DP, также нет моста CrossFire, однако есть адаптер DVI-to-VGA.
Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E
У этой карты нет выходов формата mini, поэтому адаптеры не нужны, и мы видим базовый комплект, а также адаптер DVI-to-VGA.
Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E
И в данном случае имеется полноценный базовый комплект, плюс адаптер DVI-to-VGA.

На очереди рассмотрение упаковок.

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E
Традиционный вертикальный дизайн и не менее традиционный способ упаковки: внутри суперобложки находится коробка с содержимым. Удивила меня лишь суммарная толщина упаковки: зачем суперобложку делать тоже из толстого картона — не понял.

Внутри коробки всё чин чинарем, разложено по отсекам, карта жестко сидит в своем гнезде, не болтается при перевозке. Надписи все крупные, четкие, так что всё можно узреть, не снимая товар с полки магазина.
Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E
По сути аналогичная упаковка.

И точно так же карта хорошо закреплена в своем отсеке.
Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E
А вот в данном случае дизайн сменился на горизонтально расположенный, а также поменялся стиль упаковки.

Учитывая то, что устройство весьма хрупкое из-за обилия тонких ребер охлаждения, карта помещена в отсек из пенополиуретана, а не из картона. И хорошенько там закреплена.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.6; Nvidia версии 275.33.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

Теперь посмотрим на тесты.

На наших диаграммах есть Radeon HD 6950, работающий на частоте 880 МГц, поэтому читателю легко будет понять, где может находиться аналогичный продукт, имеющий частоту 850 МГц (референсная частота 800 МГц). Что касается остальных двух карт, то их частоты, а следовательно и производительность, точно такие же, как и у соответствующих референсных продуктов, представленных на диаграммах ниже.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Обратили внимание на коллаж в самом начале статьи со сменой HD 5770 на HD 6770? — Да, так оно и есть, по сути новые карты HD 6770 и HD 6750 ничем не отличаются от своих "пятитысячных" аналогов. Но об этом мы поговорим в отдельном материале, а тут просто типа легкого сарказма. Надеюсь, что Илья Островский, глава Powercolor в России, который держит карту на фотографии, не обидится. :)

Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E — в целом по позиционированию промежуточное решение AMD между HD 5770 и HD 6850, однако на самом деле продукт ближе по скорости к HD 5770, чем к HD 6850. И это вызывает законное недоумение покупателей: он превосходит HD 5770 только в DX11-тестах, да и там разница не слишком велика. А в DX10 новинка подчас даже отстает от своего предшественника, и понятно почему: по скорости заполнения трехмерной сцены (филлрейта) ядро сильно урезано, а в более старых играх это играет существенную роль). Однако еще очень много игр DX10-класса, а чем бюджетнее ускоритель, тем, как правило, чаще на нем играют именно в старые игры. А вот с конкурентами из стана Nvidia у новинки обстоят дела весьма хорошо: HD 6790 показал себя лучше, чем GTX 550 Ti, но при этом почти везде отстал от GTX 460 1 ГБ (но этот ускоритель уже почти ушел с рынка). Поэтому надо следить за ценами. При равной с GTX 550 Ti цене очевидно, что предпочтительнее покупать HD 6790. Что касается данной вариации 6790, то она бесспорно просто отличная из-за более короткой карты и очень эффективного охлаждения.

Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E — очень интересный, просто прекрасный вариант са́мого полезного на сегодня продукта (по рейтингам из i3D-Speed): ведь к тому, что в целом HD 6850 обеспечивает наилучшую отдачу по скорости для своей цены, данный вариант ускорителя прибавляет абсолютную бесшумность работы при не столь критическом нагреве ядра.

Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E — данный продукт призван конкурировать уже с Geforce GTX 570, однако обладает меньшей ценой и потому в ряде случаев более привлекателен, т. к. по цене подчас соперничает уже с GTX 560 Ti (но по скорости сильно выше). А вариация Powercolor усиливает позитивное ощущение из-за высочайшей эффективности и почти бесшумной работы СО.

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за август 2011 года) карты:

  • Powercolor Radeon HD 6950 PCS+ Vortex II 2048 МБ 256-битной GDDR5 PCI-E
  • Powercolor Radeon HD 6850 SCS3 1024 МБ 256-битной GDDR5 PCI-E
  • Powercolor Radeon HD 6790 1024 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 6790 — $145(1) HD 5770 — $171(на 11.01.16)
HD 6790 — $145(1) HD 6850 — $145(на 11.01.16)
HD 6790 — $145(1) GTX 550 Ti — $237(1)
HD 6790 — $145(1) GTX 460 1GB — Н/Д(0)
HD 6850 — $145(на 11.01.16) GTX 460 SE — Н/Д(0)
HD 6850 — $145(на 11.01.16) GTX 460 1 ГБ — Н/Д(0)
HD 6950 — Н/Д(0) GTX 570 — $458(на 11.01.16)
HD 6950 — Н/Д(0) HD 5870 — $435(на 11.01.16)
HD 6950 — Н/Д(0) GTX 470 — $357(на 11.01.16)
HD 6950 — Н/Д(0) GTX 480 — $552(1)


Благодарим компанию Powercolor Russia
и лично Татьяну Шеламову
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
