AMD Radeon HD 6850/6870

461
461

Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E,
Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E



Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы

Мы продолжаем серию обзоров с отгадываниями. Как обычно, для того, чтобы получить отгадку, надо прочитать весь текст и найти в нем подсказки :) Разумеется, надо отгадать название города, показанного выше на фотографии. Этот город, безусловно, имеет отношение к IT-индустрии. Название города на английском языке. Первая и пятая буквы — одинаковые. Их можно найти сразу после слова «битной».

909
909

А теперь к делу. Мы продолжаем не только серию загадок, но и серию обзоров по серийно выпускаемым новым продуктам на процессорах AMD. В частности, Radeon HD 6850/6870. Напомню, что это продукты среднего класса, предназначены для конкуренции с Geforce GTX 460/GTS 450, то есть в ценовом диапазоне 100—140 долларов.

Ну а про марку Powercolor рассказывать не надо — она очень давно и широко известна. Напомню лишь, что владелец этой марки — тайваньская компания TUL (а вторая и шестая буква названия города — четвертая в названии марки этой компании).

Платы

Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E
  • GPU: Radeon HD 6850 (Barts)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 775 (номинал — 775) МГц
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков (МГц): 192/775 (номинал — 192/775)
  • Число операций (ALU) в блоке: 5
  • Суммарное число операций (ALU): 960
  • Число блоков текстурирования: 48 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 250×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • Поддержка многопроцессорной работы: CrossFire (Hardware)
Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E
  • GPU: Radeon HD 6850 (Barts)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 940 (номинал — 900) МГц
  • Частоты работы памяти (физическая (эффективная)): 1100 (4400) МГц (номинал — 1050 (4200) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков (МГц): 224/940 (номинал — 224/900)
  • Число операций (ALU) в блоке: 5
  • Суммарное число операций (ALU): 1120
  • Число блоков текстурирования: 48 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 270×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 2×mini-Display Port, 1×HDMI
  • Поддержка многопроцессорной работы: CrossFire (Hardware)

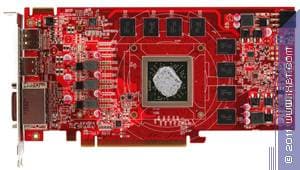

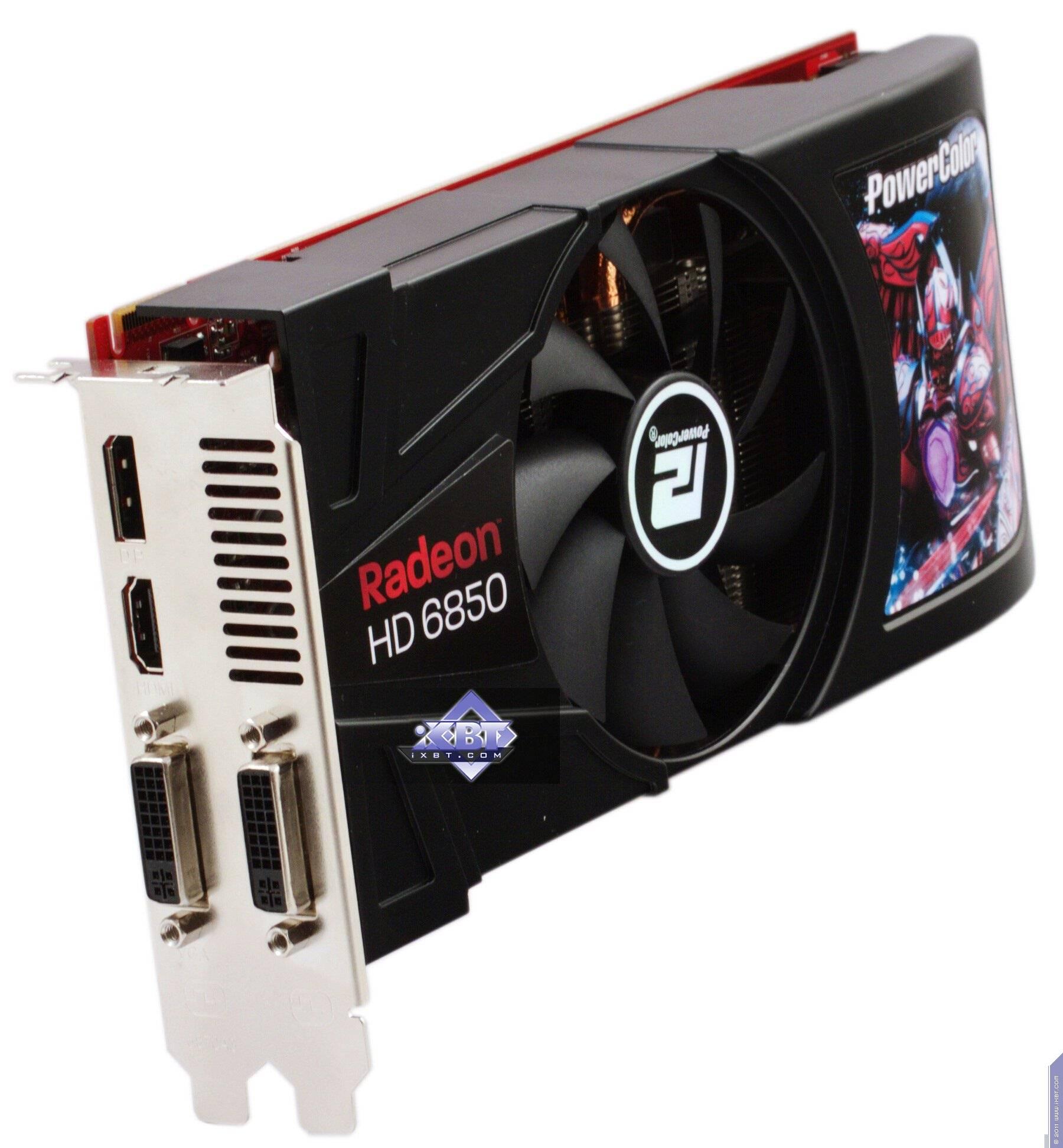

Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E

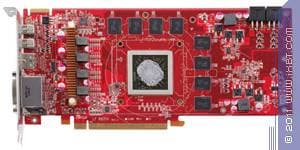

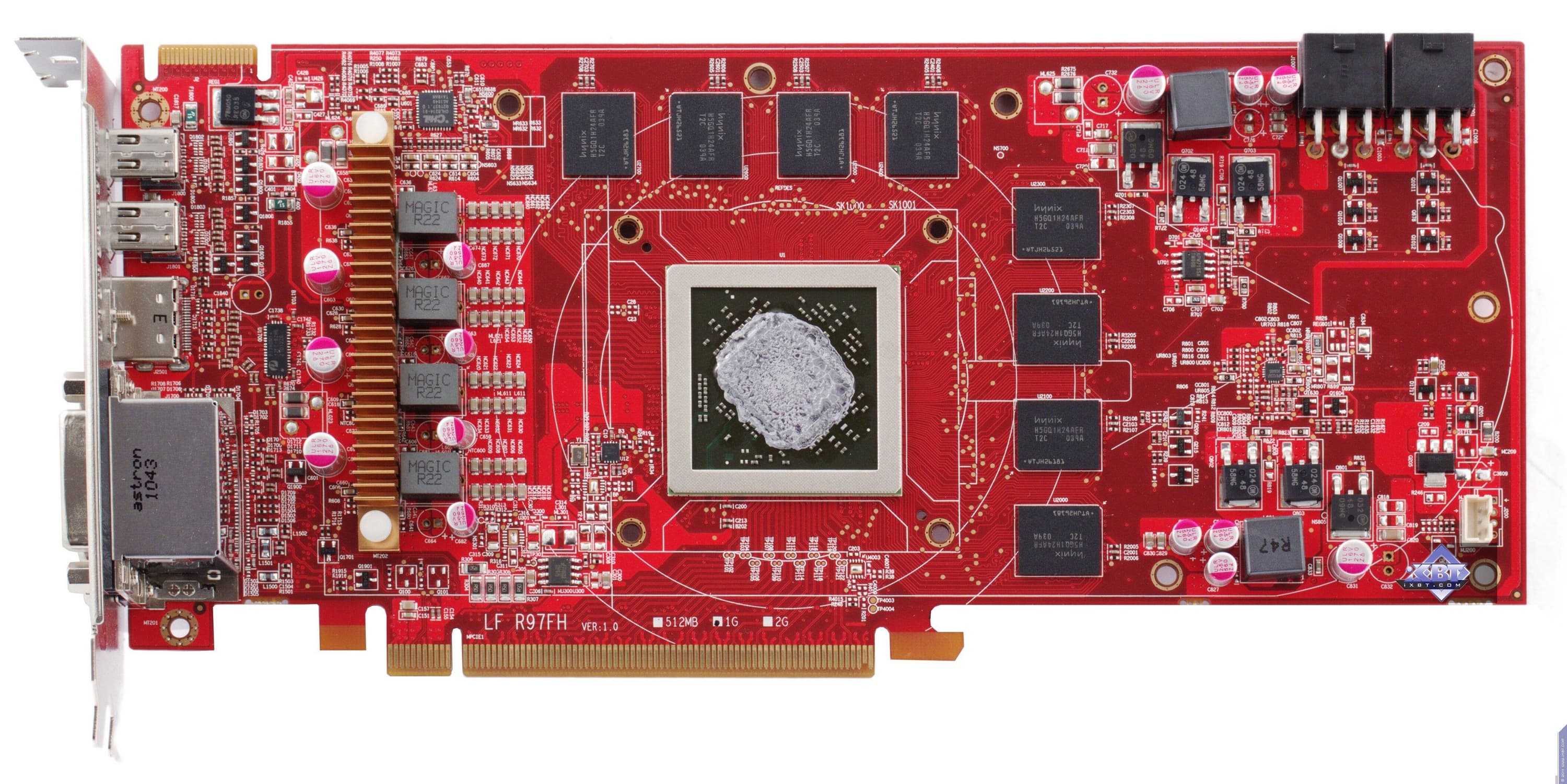

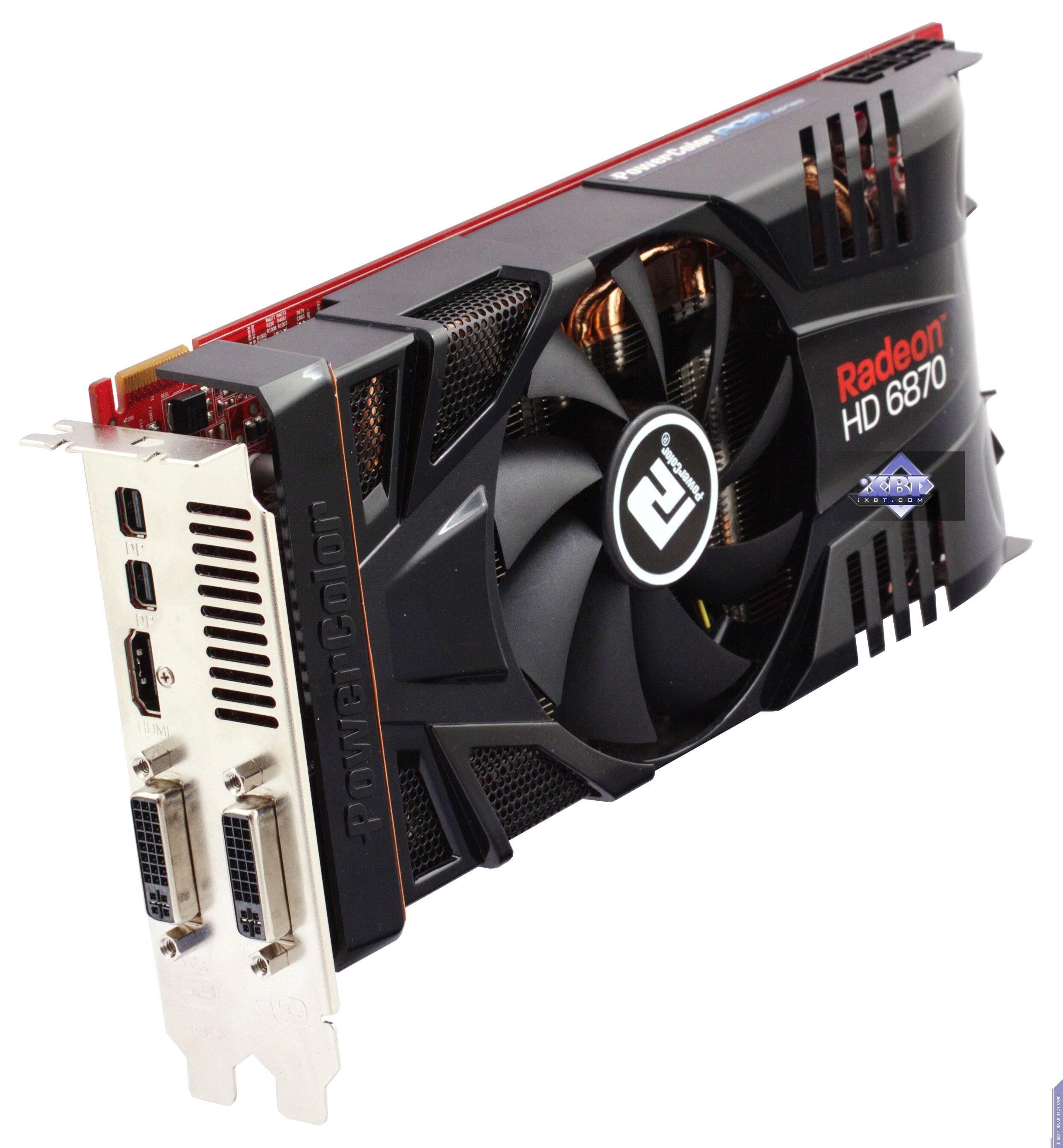

Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E
Каждая карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

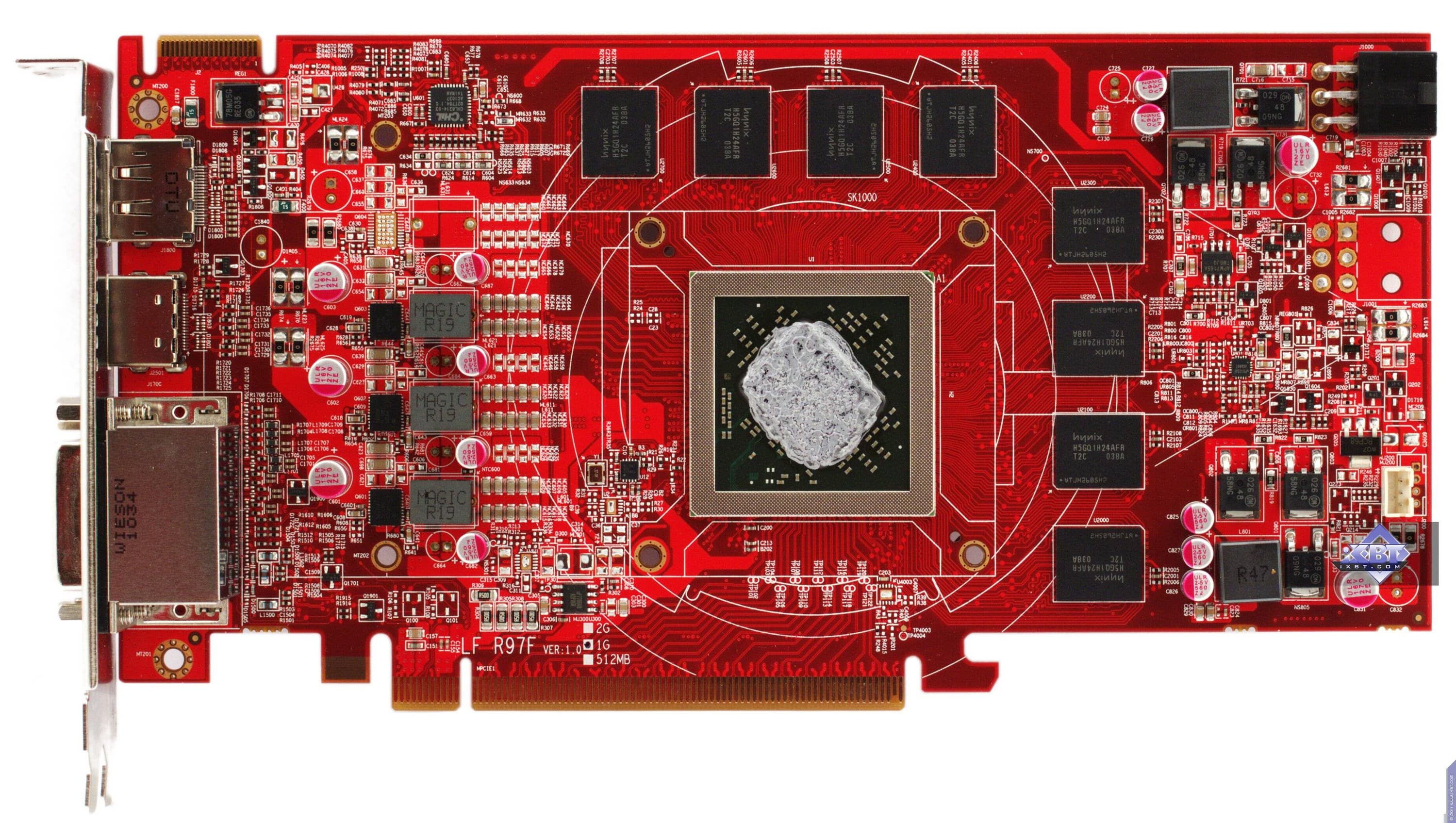

Сравнение с эталонным дизайном, вид спереди
Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E Reference card AMD Radeon HD 6850
Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E Reference card AMD Radeon HD 6870

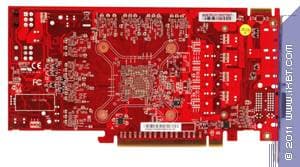

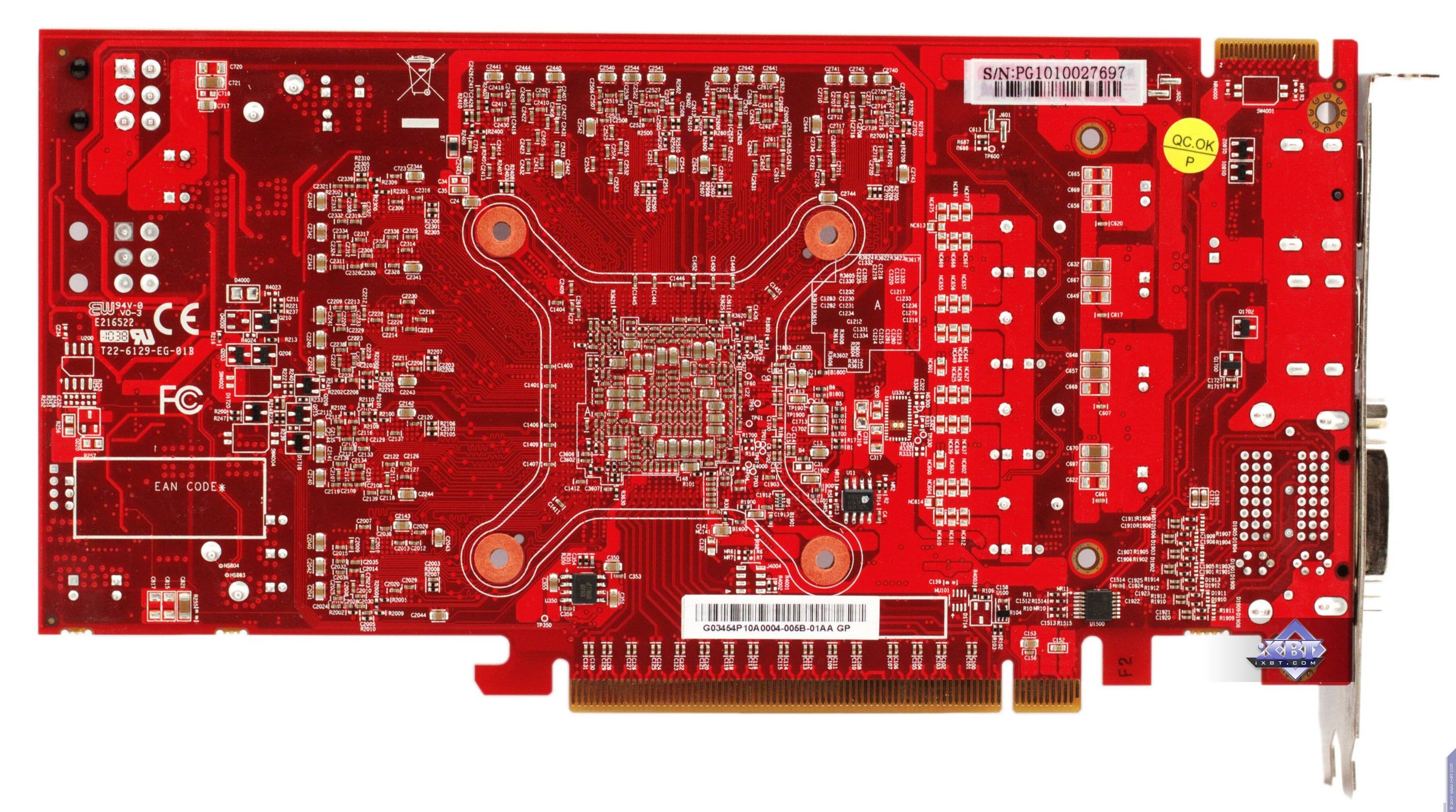

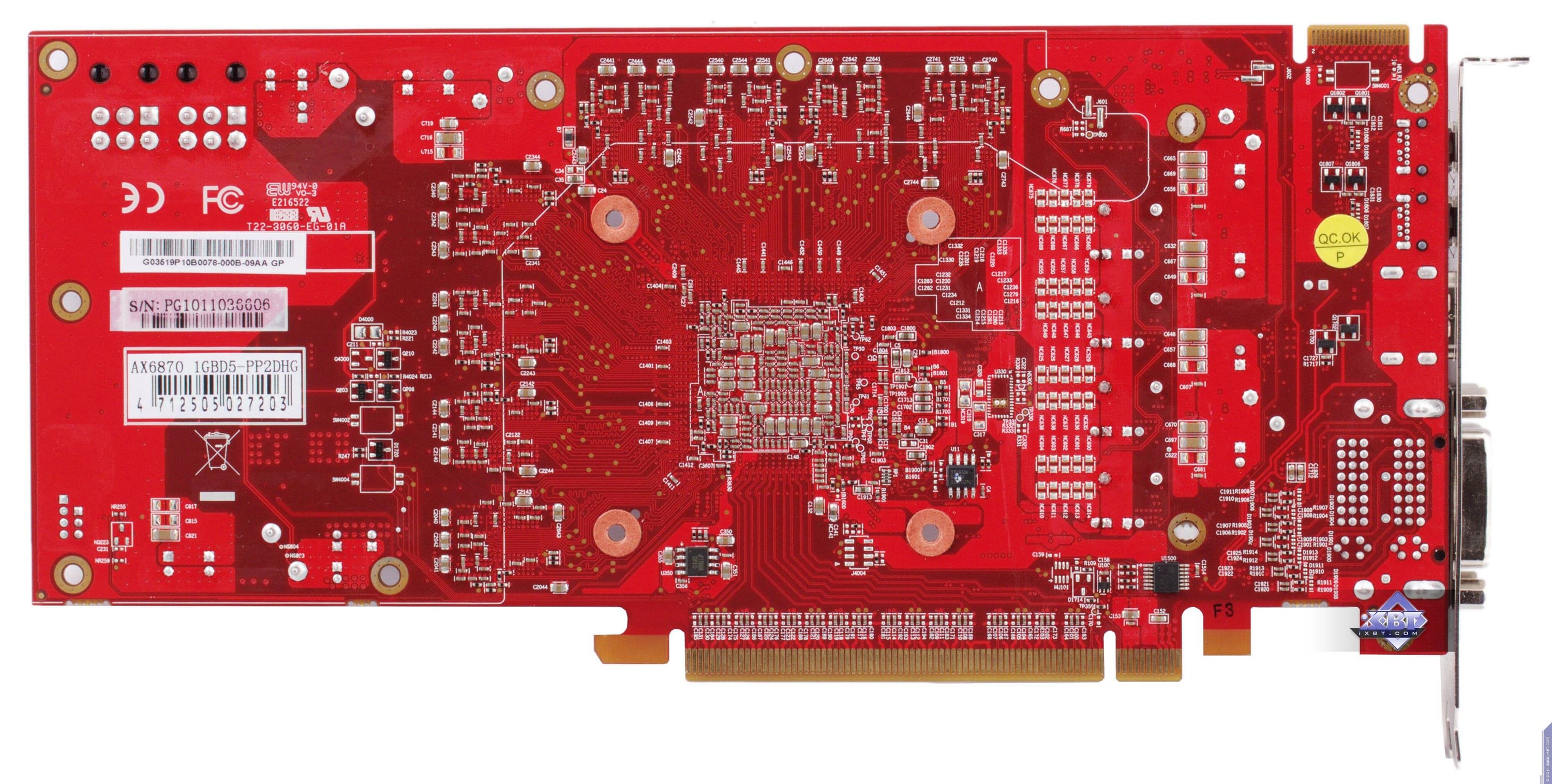

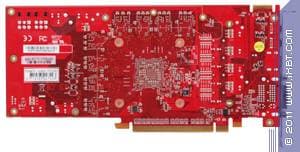

Сравнение с эталонным дизайном, вид сзади
Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E Reference card AMD Radeon HD 6850
Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E Reference card AMD Radeon HD 6870

Очевидно, что инженеры TUL эталонный дизайн у обеих карт лишь взяли за основу, а многие детали в разводке PCB исполнили самостоятельно. Также очевидно, что третья и восьмая буквы в названии города — она же вторая в названии торговой марки.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл напомнить, что обе карты требуют дополнительного питания, причем 6870 — двумя 6-контактными разъемами, когда как для 6850 достаточно и одного. При этом четвертая буква в названии города — она же пятая в названии торговой марки.

О системах охлаждения.

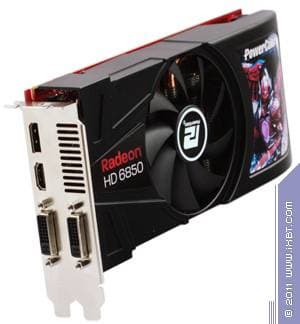

Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E

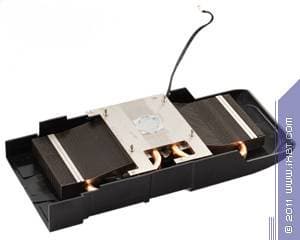

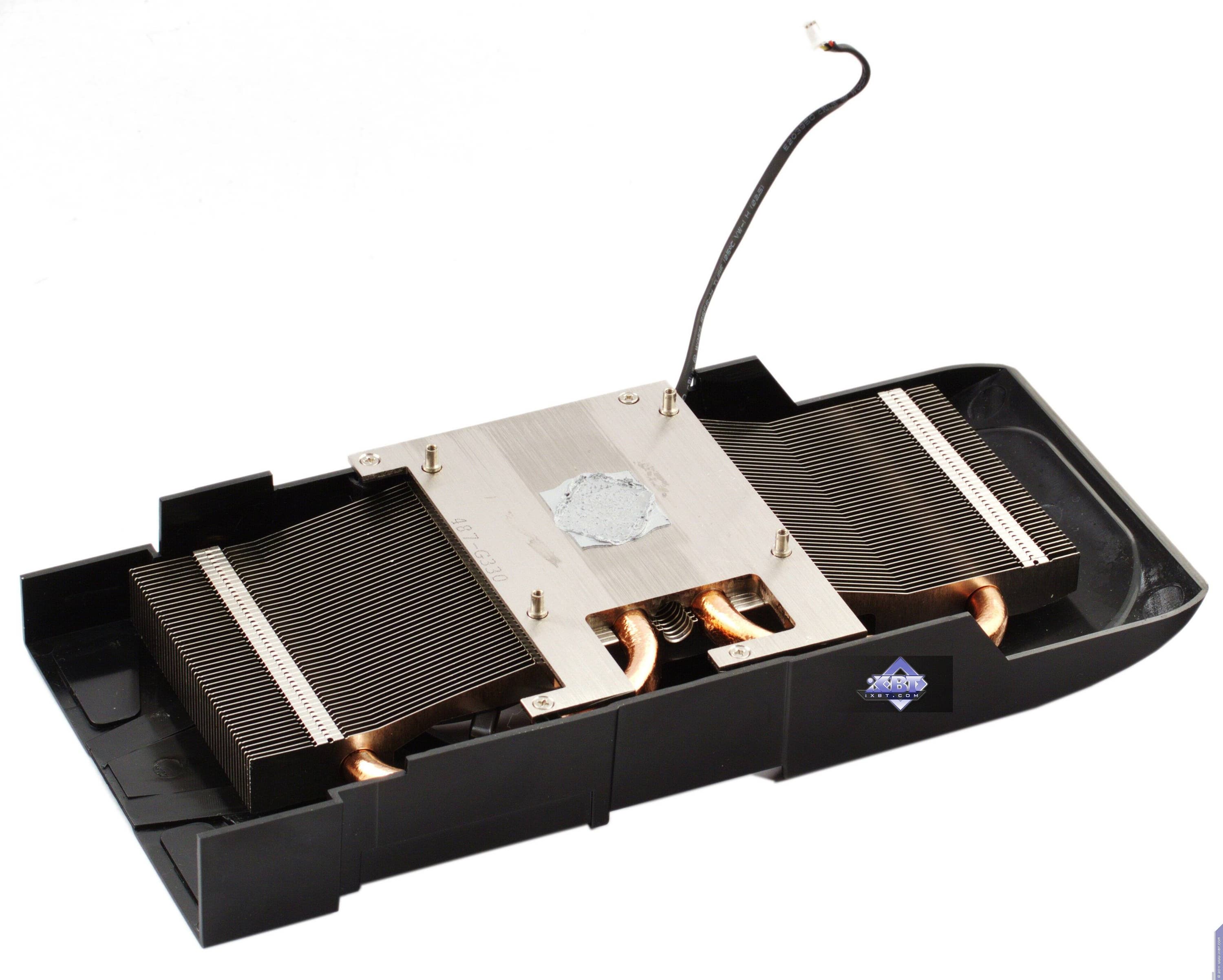

Кулер центрального типа, состоит из массивного пластинчатого радиатора, раскинувшего свои ребра вдоль почти всей карты, усиленного тепловыми трубками для повышения эффективности теплопередачи от подошвы к периферийным ребрам.

Все это покрывается пластиковым кожухом с большим вентилятором посредине. СО контактирует только с ядром, поэтому микросхемы памяти — без охлаждения.

Вентилятор работает на очень малых оборотах, потому СО практически бесшумная (кроме, может быть, момента старта).

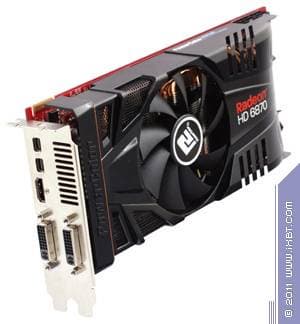

Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E

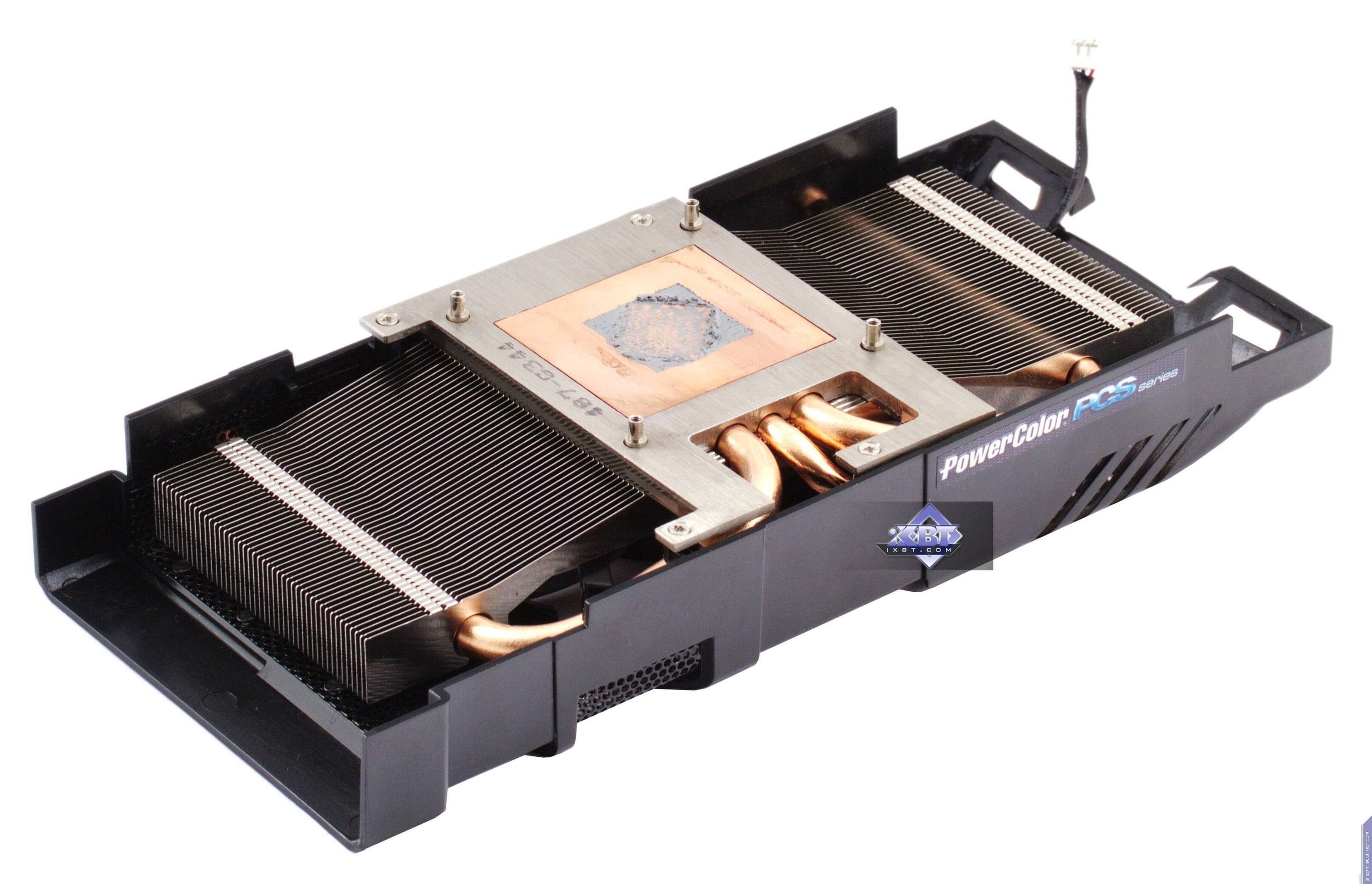

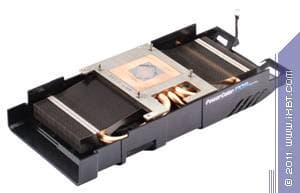

Полностью аналогичная конструкция, усиленная лишь медным основанием радиатора, ну и размеры чуть-чуть увеличены.

Точно так же СО контактирует только с ядром, микросхемы памяти — по-прежнему без охлаждения, а седьмая буква в названии города — она же первая в названии компании, чья марка — Powercolor.

Мы провели исследование температурного режима с помощью утилиты EVGA (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

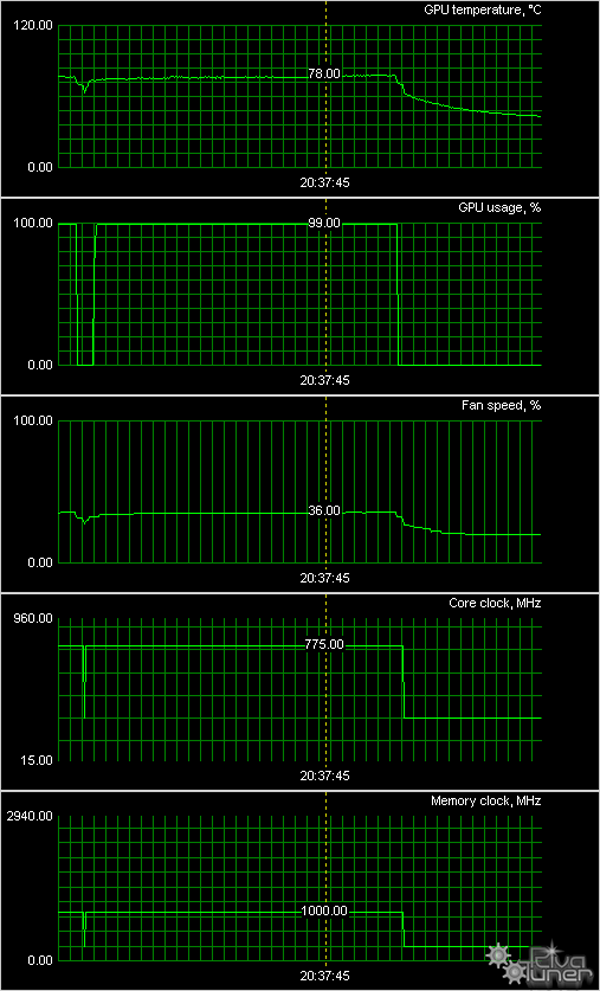

Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E

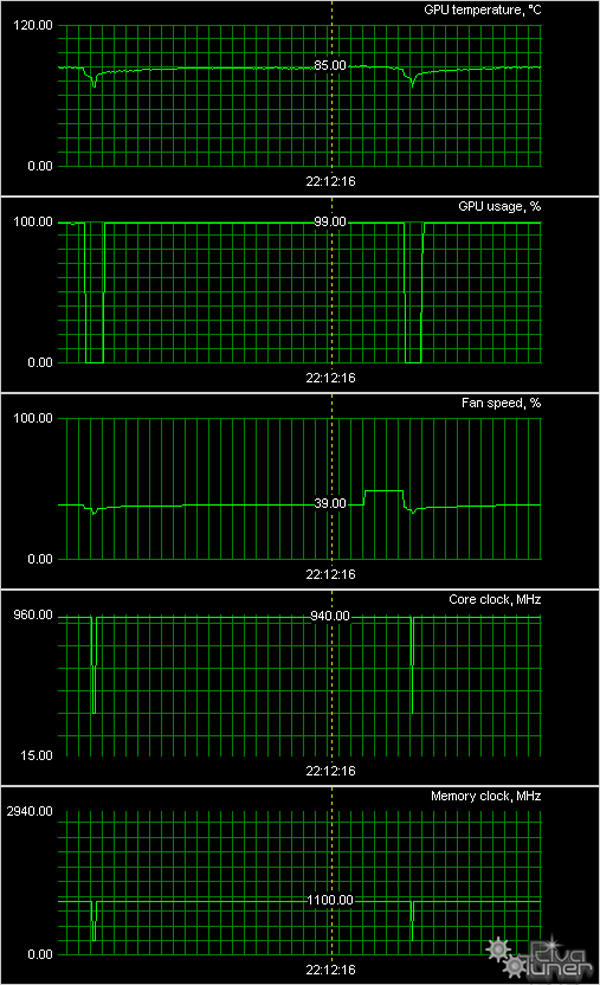

Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E

Как мне показалось, нагрев у 6870 до 85 градусов — это несколько великовато для такого рода продуктов, однако это расплата за повышенные частоты. В принципе, все в рамках нормы, ничего экстремального. У 6850 вообще все хорошо, учитывая еще и бесшумность СО.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами (карты обладают всеми современными гнездами, поэтому адаптеры не требуются).

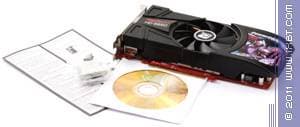

Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E

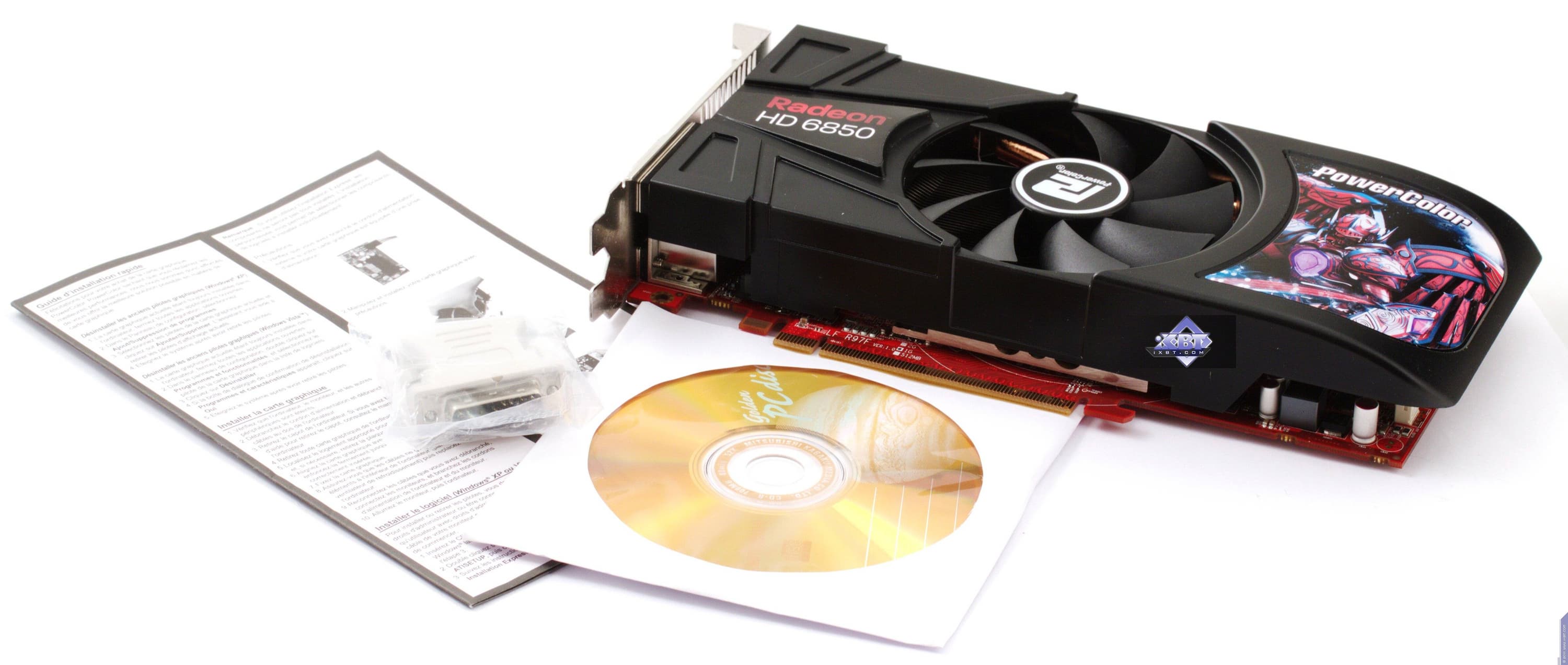

Перед нами базовый комплект плюс адаптер DVI-to-VGA (тем не менее, производитель заботится и о владельцах старых ЭЛТ-мониторов и дешевых ЖК).

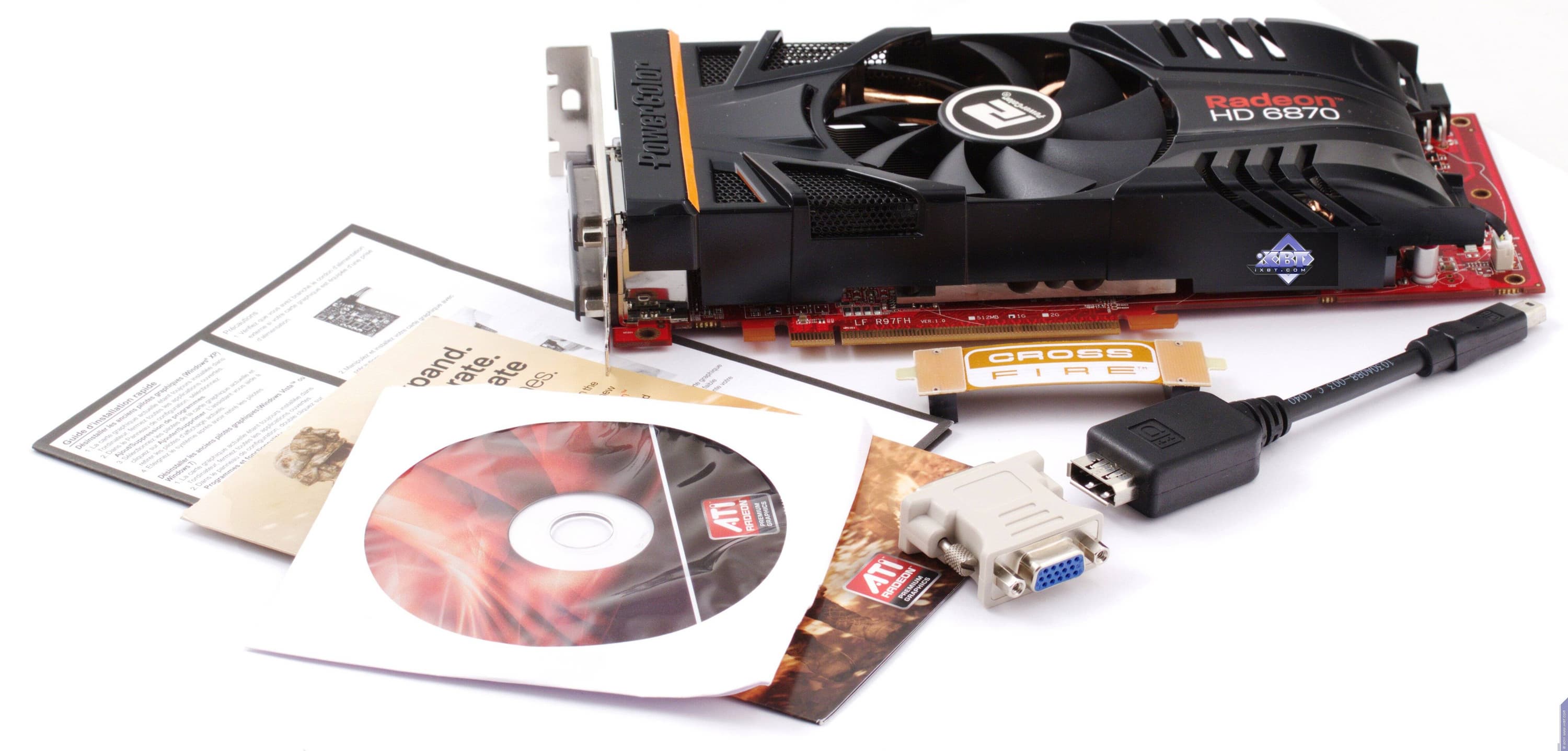

Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E
А тут мы видим базовый комплект плюс не только адаптер DVI-to-VGA, но и переходник mini-DP-to-DP, а также мост CrossFire.

Упаковки.

Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E
Упаковка состоит из суперобложки традицинного фирменного вертикального дизайна, а также коробки из толстого картона.

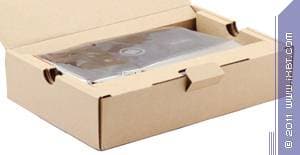

Внутри нее — отсеки из картона, в которых и находится весь комплект. Сама карта жестко закреплена, поэтому перевозка ей не страшна. И нам не страшно разгадать девятую букву в названии города — она же третья в названии марки.
Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E
Упаковка полностью аналогична.

Надо особо отметить четкость и приличные размеры всех надписей на коробке, помогающих пользователю легко понять, что за продукт перед нам на полке магазина.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.1; Nvidia версии 266.58.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество. Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo. Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml). Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml). Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках). Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты. А что касается ребуса, то пятая буква — вторая в «джифорсе».

Внимание! По техническим причинам в диаграммы вкралась опечатка. У одной из карт GTX 570 указаны частоты 800/1600/4000 МГц. Это неверно. Прошу читать как 825/1650/4400 МГц.

Повышение частоты работы ядра у 6870 с 900 до 940 МГц привело к незначительному росту производительности всего на 4-5%, поэтому нет смысла отдельно демонстрировать показатели работы этой карты. А вот указать десятую последнюю букву в названии города — есть смысл. Она же — последняя в слове Radeon.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Вначале приведем таблицы рейтингов полезности из последнего выпуска i3D Speed 03’11 (март 2011).

  1. Рейтинг полезности ТОЛЬКО по игровым тестам

    Название ускорителяРейтинг полез.Рейтинг персп.Цена
    01 GTX 560 Ti 1024 МБ, 1000/2000/45801075927305
    02 HD 5770 1024 МБ, 850/850/48001034644142
    03 GTX 460 SE 1024 МБ 680/1360/34001018683165
    04 HD 6850 1024 МБ, 775/775/4000996741203
    05 HD 6950 1024 МБ, 800/800/5000994860285
    06 GTX 460 1024 МБ 675/1350/3600973726199
    07 HD 6950 2048 МБ, 800/800/5000956908315
    08 GTX 560 Ti 1024 МБ, 822/1644/4000953836278
    09 HD 6870 1024 МБ, 900/900/4200923804262
    10 HD 5750 1024 МБ, 700/700/4600922590132
    11 HD 6790 1024 МБ, 840/840/4200920695185
    12 HD 5670 1024 МБ, 775/775/200089047686
    13 GTX 570 1280 МБ, 732/1464/3800870932384
    14 GTX 550 Ti 1024 МБ, 1000/2000/4400842656185
    15 HD 6970 2048 МБ, 880/880/5500838960405
    16 GTS 450 1024 МБ, 783/1566/3600815568137
    17 GTX 550 Ti 1024 МБ, 920/1840/4100814629174
    18 HD 5870 1024 МБ, 850/850/4800749867372
    19 GTX 570 SLI 2×1280 МБ, 732/1464/38007061209768
    20 GTX 580 1536 МБ, 775/1550/40006881018573
    21 HD 6990 2×2048 МБ, 880/880/50006301213850
    22 HD 6990 2×2048 МБ, 830/830/50006131196850
    23 GT 430 1024 МБ, 700/1400/360054737177
    24 GTX 590 2×1536 МБ, 607/1215/341454312201007
    25 GTX 580 SLI 2×1536 МБ, 775/1550/400053813021146
    26 HD 5570 1024 МБ 650/650/166053635779

  2. Рейтинг полезности по всем тестам

    Название ускорителяРейтинг полез.Рейтинг персп.Цена
    01 HD 5770 1024 МБ, 850/850/4800600653142
    02 GTX 460 SE 1024 МБ 680/1360/3400577688165
    03 HD 5670 1024 МБ, 775/775/200057549086
    04 HD 5750 1024 МБ, 700/700/4600563605132
    05 HD 6850 1024 МБ, 775/775/4000543745203
    06 GTX 560 Ti 1024 МБ, 1000/2000/4580540915305
    07 GTX 460 1024 МБ 675/1350/3600538729199
    08 HD 6950 1024 МБ, 800/800/5000522866285
    09 HD 6790 1024 МБ, 840/840/4200513695185
    10 GTS 450 1024 МБ, 783/1566/3600506585137
    11 GTX 560 Ti 1024 МБ, 822/1644/4000500834278
    12 HD 6870 1024 МБ, 900/900/4200490807262
    13 HD 6950 2048 МБ, 800/800/5000488896315
    14 GTX 550 Ti 1024 МБ, 1000/2000/4400487666185
    15 GTX 550 Ti 1024 МБ, 920/1840/4100480641174
    16 GTX 570 1280 МБ, 732/1464/3800432916384
    17 HD 6970 2048 МБ, 880/880/5500419946405
    18 GT 430 1024 МБ, 700/1400/360041539877
    19 HD 5570 1024 МБ 650/650/166038236079
    20 HD 5870 1024 МБ, 850/850/4800379855372
    21 GTX 570 SLI 2×1280 МБ, 732/1464/38003421193768
    22 GTX 580 1536 МБ, 775/1550/4000332991573
    23 HD 6990 2×2048 МБ, 880/880/50003091211850
    24 HD 6990 2×2048 МБ, 830/830/50003021193850
    25 GTX 590 2×1536 МБ, 607/1215/341425611871007
    26 GTX 580 SLI 2×1536 МБ, 775/1550/400025412811146

А теперь уже сделаем выводы.

Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E — очень удачный продукт как с точки зрения попадания в десятку самых полезных покупок среди ускорителей (а в своем ценовом классе этот продукт вообще один из лидеров), так и с точки зрения высокой эффективности и бесшумности системы охлаждения.

Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E — немного менее удачный, однако также имеющий много плюсов продукт. Если по соотношению цена/производительность стоимость продукта выглядит несколько завышенной, то наличие хорошей СО с почти бесшумным вентилятором вкупе с повышенными частотами поднимают рейтинг данного продукта.

А что касается загадки с названием города на первой фотографии, то внимательные читатели уже смогли найти ответ внутри текста данного обзора. Этот город — столица одного из самых высокоразвитых штатов Малайзии, где сосредоточены почти все IT-предприятия. Все IT-продукты, помеченные как «Made In Malaysia», произведены именно на этих предприятиях, расположенных в технопарке на окраине этого самого города с фотографии.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за апрель 2011 года) карту:

  • Powercolor Radeon HD 6850 1024 МБ 256-битной GDDR5, PCI-E
  • Powercolor Radeon HD 6870 PCS+ 1024 МБ 256-битной GDDR5, PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
HD 6870 — $94(4) GTX 470 — $357(на 11.01.16)
HD 6870 — $94(4) GTX 465 — Н/Д(0)
HD 6870 — $94(4) GTX 460 1 ГБ — Н/Д(0)
HD 6850 — $145(на 11.01.16) GTX 460 768 МБ — $189(на 11.01.16)
HD 6850 — $145(на 11.01.16) GTS 450 — $153(на 11.01.16)
HD 6850 — $145(на 11.01.16) HD 5770 — $171(на 11.01.16)


Благодарим компанию
Powercolor Russia и лично Илью Островского
за предоставленные для тестирования видеокарты

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia




15 апреля 2011 Г.

194
1392
1392

iXBT TV

  • Обзор продвинутых сетевых накопителей QNAP D2 Pro и D4 Pro

  • Обзор воздухоочистителя и тепловентилятора Dyson Pure Hot+Cool

  • Обзор корпуса Thermaltake View 71 TG RGB со стеклянными стенками

  • Обзор роликового массажера Gochu HPM-600 с инфракрасным прогревом

  • Обзор робота-пылесоса iBoto Easy Home X410

  • Настоящий титан, машинное обучение для камеры, «игровой Оскар» 2017

  • Обзор струйного МФУ Canon Maxify MB5440 с широкими возможностями для небольшого офиса

  • Обзор рожковой кофеварки Kitfort KT-703 с полуавтоматическим приготовлением капучино и латте

  • Обзор видеорегистратора с радар-детектором и GPS-модулем Slimtec Phantom A7

  • Взлом macOS, покемоны-вредители, сверхскоростной стандарт HDMI 2.1

  • Выбор системы хранения данных бюджетного игрового компьютера: HDD/SSD/Optane Memory

  • Обзор беззеркальной камеры Sony α6500 премиального класса с сенсором APS-C

200
200
997
